LUXOR 402 - Gestion de l'éclairage THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'extension 2 canaux pour système domotique LUXOR
Marque	THEBEN
Modèle	LUXOR 402
Catégorie	Gestion de l'éclairage
Alimentation	230 V~, +10% / -15%, 50 Hz
Consommation propre	Environ 4 VA
Sorties de commutation	2 x 16 A / 250 V~, contacts à fermer libres de potentiel
Fonctions des canaux	C1: Télérupteur ou temporisation 1-15 min avec préavis d'extinction/réarmable et fonction permanente; C2: Télérupteur ou temporisation 1-20 min avec préavis d'extinction/désactivable et fonction permanente
Raccordement bouton/interrupteur	230 V indépendant des phases, longueur de câble jusqu'à 100 m
Connexion COM bifilaire	Section quelconque, longueur jusqu'à 100 m
Température de fonctionnement	-10°C à +50°C
Classe de protection	II (EN 60730-1) avec couvre-bornes
Type de protection	IP 20 (EN 60529)
Dimensions (approx.)	90 x 36 x 70 mm (largeur 2 modules)
Poids (approx.)	0.15 kg
Montage	Sur rail DIN, en tableau électrique
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Bornes I 4 (L) et I 4 (N) pour différentiel FI (RCD); I 4 (N) toujours raccordé
Réparabilité	Non réparable par l'utilisateur; remplacer le module en cas de défaut
Pièces détachées	Aucune pièce détachée disponible séparément

FOIRE AUX QUESTIONS - LUXOR 402 THEBEN

Comment installer le LUXOR 402 ?

Montez le module sur un rail DIN dans le tableau électrique. Raccordez l'alimentation 230 V aux bornes prévues. Connectez la liaison COM bifilaire pour la communication avec d'autres modules LUXOR. Respectez les schémas de câblage fournis.

Comment régler la temporisation sur le canal C1 ?

Utilisez le potentiomètre de réglage situé sur le module. Pour C1, la temporisation est réglable de 1 à 15 minutes. Tournez le potentiomètre à la valeur souhaitée.

Que signifie le préavis d'extinction réarmable ?

Le préavis d'extinction envoie un signal avant l'extinction (par exemple, clignotement). Réarmable signifie que vous pouvez prolonger la temporisation en actionnant à nouveau le bouton pendant le préavis.

Comment utiliser la fonction permanente ?

La fonction permanente permet de maintenir l'éclairage allumé sans temporisation. Activez-la via une commande appropriée (par exemple, appui long). Pour désactiver, utilisez la fonction d'extinction par anticipation.

Puis-je utiliser le LUXOR 402 dans une salle de bain ?

Oui, le module est adapté aux locaux humides. Vous devez raccorder un disjoncteur différentiel (FI/RCD) aux bornes I 4 (L) et I 4 (N). Le module est en classe de protection II et IP20.

Comment raccorder un bouton poussoir ?

Raccordez le bouton poussoir entre la borne d'entrée dédiée (230 V indépendant des phases) et le conducteur neutre. Le module détecte la pression. La longueur maximale du câble est de 100 m.

Que faire si le module ne répond plus ?

Vérifiez l'alimentation 230 V et les connexions. Assurez-vous que la liaison COM est correcte. Si le problème persiste, réinitialisez le module en coupant l'alimentation pendant quelques secondes. Sinon, remplacez le module.

Le LUXOR 402 est-il compatible avec d'autres modules ?

Oui, il fait partie du système modulaire LUXOR. Il communique via l'interface COM bifilaire avec jusqu'à 16 modules. Chaque module peut fonctionner en mode autonome.

Comment désactiver le préavis d'extinction ?

Le préavis d'extinction est désactivable sur le canal C2 via un réglage (potentiomètre ou commutateur). Consultez la notice pour la procédure exacte.

Quelle est la différence entre les canaux C1 et C2 ?

C1 offre une temporisation de 1 à 15 min avec préavis réarmable et fonction permanente. C2 offre 1 à 20 min avec préavis désactivable et fonction permanente. Les deux ont une fonction télérupteur.

MODE D'EMPLOI LUXOR 402 THEBEN

LUXOR 404 (Module d'extension 4 canaux)

LUXOR 402 (Module d'extension 2 canaux)

Fonction:

Système modulaire LUXOR extensible pour installation domotique standard. Les modules REG sont reliés par une interface COM bifilaire. Extensible jusqu'à 16 modules. Sécurité de fonctionnement absolue grâce à la fonction "stand alone" de chaque module. Entrées/sorties totallement libres de potentiels et indépendantes des phases. Paramétrage très simple, directement sur le module.

LUXOR 404 (module d'extension 4 canaux)

• Module d'extension 4 canaux
• Sorties de commutation 4 x 16 A
• Commutation manuelle
• LED d'affichage
• Potentiomètres de réglage des fonctions temporisées
• I 4 (N) et I 4 (L) pour le raccordement de FI (RCD), pour locaux humides
• Entrées/sorties libres de potentiel et indépendantes des phases
• Préavis d'extinction désactivable

LUXOR 402 (module d'extension 2 canaux)

• Module d'extension 2 canaux
• Sorties de commutation 2 x 16 A avec fonction horaire abschaltbarer
• Commutation manuelle
• LED d'affichage
• Câble de raccordement bouton/interrupteur
• Entrées/sorties libres de potentiel et indépendantes des phases
• Prévision d'extinction désactivable

Utilisation:

Pour locaux humides p. e. : Salle de bain

Attention!

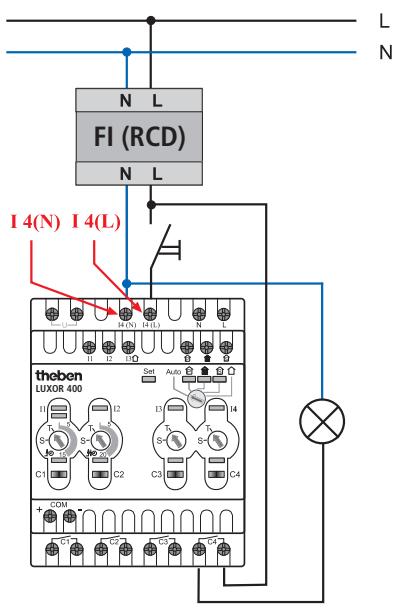

Raccorder le différentiel uniquement aux bornes I 4 (L) et I 4 (N) (voir schéma).

La borne I 4 (N) doit être raccordée dans tous les cas de figure, avec ou sans différentiel FI (RCD)!

Caractéristiques techniques :

Tension de service: 230V_, + 10\% / - 15\%

Fréquence secteur: 50Hz

Consommation propre : env. 4 VA

Sorties de commutation : 16 (6) A/250 V~

Contacts: Contact à fermer libre de potentiel

Raccordement pour bouton/interrupteur :

Alimentation 230 V indépendante des phases, longueur des câbles jusqu'à 100m

Connexion bifilaire pour COM :

Sectionquelconque/longueurjusqu'à100m

-10°C... +50°C

Classe de protection :

Appareil de commande : Il conforme EN 60730-1 en cas de montage avec couvre-bornes

Type de protection :

Appareils de commande : IP 20 selon norme EN 60529

Canaux :

C1: Fonction télérupteur ou temporisation 1...15 min avec préavis d'extinction/réarmable et fonction permanente (réarmement immédiatement possible) C2: Fonction télérupteur/temporisation 1...20 min avec préavis d'extinction/désactivable et fonction permanente (extinction par anticipation) C3: Fonction télérupteur (seulement LUXOR 404) C4: Fonction télérupteur appropriée pour FI (RCD) pour locaux humides (seulement LUXOR 404)

Référence de commande

LUXOR 404 (extension 4 canaux)

LUXOR 402 (extension 2 canaux)

404 0 000

402 0 000

Dimensions
