| Type de produit | Détecteur de mouvement |
|---|---|
| Caractéristiques techniques principales | Détection infrarouge passif, angle de détection de 180°, portée de détection jusqu'à 12 mètres |
| Alimentation électrique | 230 V AC, 50/60 Hz |
| Dimensions approximatives | Dimensions : 120 x 120 x 70 mm |
| Poids | Environ 300 g |
| Compatibilités | Compatible avec les systèmes d'éclairage LED et halogène |
| Tension | 230 V |
| Puissance | Max 1200 W pour les lampes incandescentes, 300 W pour les lampes LED |
| Fonctions principales | Réglage de la durée d'éclairage, sensibilité de détection, fonction crépusculaire |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces détachées disponibles sur demande |
| Sécurité | Conforme aux normes de sécurité CE, protection contre les surtensions |
| Informations générales utiles | Installation recommandée en hauteur pour une détection optimale, garantie de 5 ans |
Téléchargez la notice de votre Détecteur de mouvement au format PDF gratuitement ! Retrouvez votre notice LUNA 120 TOP2 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LUNA 120 TOP2 de la marque THEBEN.
FOIRE AUX QUESTIONS - LUNA 120 TOP2 THEBEN
MODE D'EMPLOI LUNA 120 TOP2 THEBEN

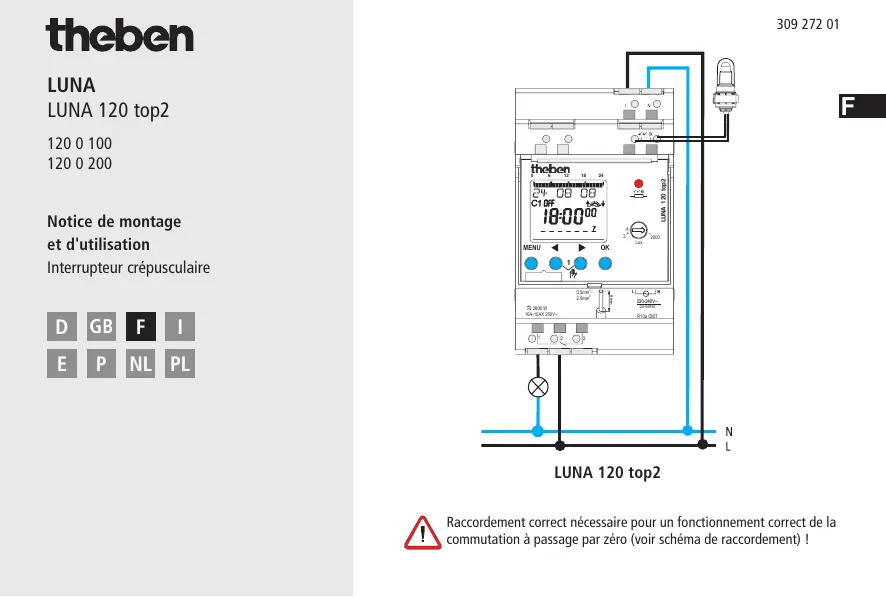

Écran et touches/Principe d'utilisation Aperçu Menu Raccordement/Montage Raccordement/Montage du capteur de luminosité Première mise en service Réglage des valeurs de luminosité Entrée de menu LUMIERE Réglage de la temporisation Entrée de menu PROGRAMME Programmer les heures de commutation Entrée de menu MANUEL Commutation manuelle et permanente Entrée de menu OPTIONS Saisie du code PIN Carte mémoire OBELISK top2 Caractéristiques techniques Adresse du service après-vente/Hotline 2 • La réserve de marche (10 ans) diminue lorsque la carte mémoire est branchée (en fonctionnement sur piles). • Carte mémoire OBELISK top2 : Éviter toute charge mécanique ou encrassement en cas de stockage/Transport vermeiden (disponible en option). Utilisation conforme à l’usage prévu • L'interrupteur crépusculaire est utilisé pour les installations d'éclairage (de rue), les escaliers extérieurs, les vitrines, les sorties entre autres. • L'utilisation se limite aux locaux fermés et secs (appareil) ; le capteur est monté en extérieur. Élimination Procéder à l'élimination de l'appareil selon les directives de protection de l'environnement. 3
Heures de commutation ON
Principe de fonctionnement
Affichage de l’heure État du canal ON = Marche
OFF = ARRET Jours de la semaine de 1 à 7
2. Prendre une décision
Affichage des touches actives avec les différentes fonctions bbbb
Mettre à la terre et court-circuiter ! Raccordement du câble
Borne enfichable à ressort
Contact à ouverture de la borne enfichable
Dénuder le câble sur 8 mm (max. 9).
Point de contrôle Insérer le câble à 45° dans la borne enfichable ouverte (2 câbles possibles par position de borne). Pour ouvrir la borne enfichable à ressort, pousser le tournevis vers le bas. 6
Raccordement/Montage du capteur de luminosité
F La DEL rouge s'allume lorsque la valeur de luminosité dépasse la luminosité ambiante.
Appuyer 2 secondes sur les deux touches en même temps.
Désactiver la commutation manuelle/ permanente Appuyer sur les deux touches en même temps. 12
Commutation manuelle
Inversion de l'état du canal jusqu'à la prochaine commutation automatique ou programmée. Utiliser la carte mémoire
(disponible en option)
Insérer la carte mémoire dans l'horloge.
Lire les données mémorisées, les importer/ exporter dans l'horloge programmable ou démarrer le programme Obelisk.
Adresse du service après-vente/Hotline
Adresse du service après-vente
Theben AG Hohenbergstr. 32 72401 Haigerloch
