FOIRE AUX QUESTIONS - ECO-IR 360-24V THEBEN

Comment installer le capteur THEBEN ECO-IR 360-24V ?
Pour installer le capteur, assurez-vous de le fixer à une hauteur d'environ 2 à 2,5 mètres. Utilisez les vis fournies pour le fixer solidement au mur ou au plafond. Suivez le schéma de câblage dans le manuel pour le connecter correctement au système électrique.
Que faire si le capteur ne détecte pas de mouvement ?
Vérifiez d'abord que le capteur est correctement alimenté et que les câbles sont bien connectés. Assurez-vous également que le capteur n'est pas obstrué par des objets ou des meubles. Si le problème persiste, essayez de régler la sensibilité du capteur.
Le capteur fonctionne-t-il à l'extérieur ?
Oui, le THEBEN ECO-IR 360-24V est conçu pour être utilisé à l'extérieur. Assurez-vous de l'installer dans un endroit protégé des intempéries et à l'abri de la lumière directe du soleil.
Comment régler la durée d'activation du capteur ?
La durée d'activation du capteur peut être réglée à l'aide du potentiomètre situé à l'intérieur du boîtier. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages.
Le capteur peut-il être utilisé avec des lumières LED ?
Oui, le THEBEN ECO-IR 360-24V est compatible avec les lumières LED. Assurez-vous que les lumières sont adaptées à une utilisation avec des détecteurs de mouvement.
Comment réinitialiser le capteur ?
Pour réinitialiser le capteur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra le capteur à ses paramètres d'usine.
Le capteur fonctionne-t-il dans l'obscurité totale ?
Oui, le THEBEN ECO-IR 360-24V utilise une technologie infrarouge qui lui permet de détecter des mouvements même dans l'obscurité totale.
Que faire si le capteur s'active de manière intempestive ?
Vérifiez la sensibilité du capteur et ajustez-la si nécessaire. Assurez-vous également qu'il n'y a pas d'animaux ou de mouvements dans la zone de détection qui pourraient déclencher le capteur.

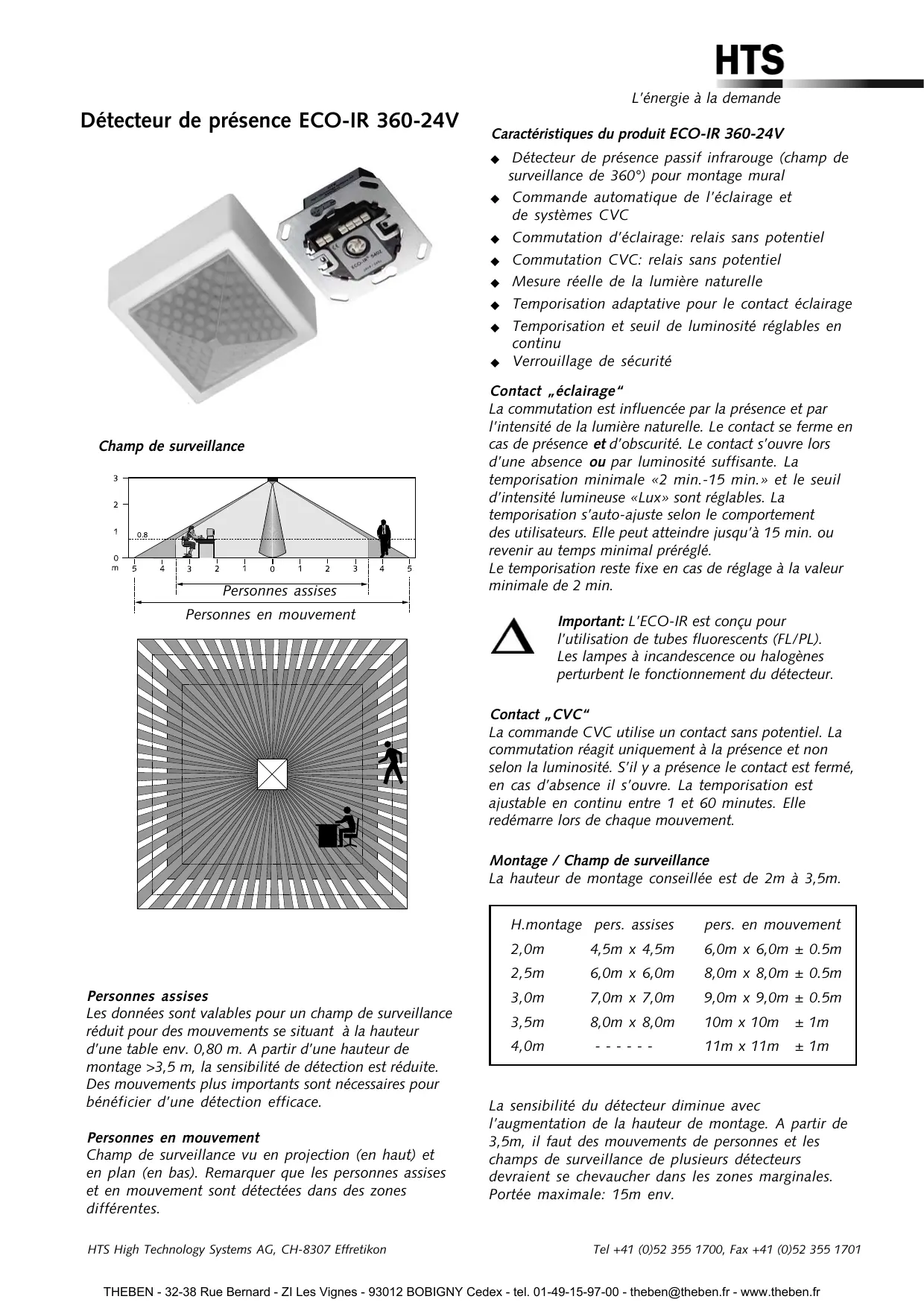

MODE D'EMPLOI ECO-IR 360-24V THEBEN

L’énergie à la demande

Mesure réelle de la lumière naturelle

Temporisation adaptative pour le contact éclairage Temporisation et seuil de luminosité réglables en continu Verrouillage de sécurité

Contact „éclairage“

La commutation est influencée par la présence et par l’intensité de la lumière naturelle. Le contact se ferme en cas de présence et d’obscurité. Le contact s’ouvre lors d’une absence ou par luminosité suffisante. La temporisation minimale «2 min.-15 min.» et le seuil d’intensité lumineuse «Lux» sont réglables. La temporisation s’auto-ajuste selon le comportement des utilisateurs. Elle peut atteindre jusqu’à 15 min. ou revenir au temps minimal préréglé. Le temporisation reste fixe en cas de réglage à la valeur minimale de 2 min.

Personnes en mouvement

Important: L’ECO-IR est conçu pour l’utilisation de tubes fluorescents (FL/PL).

Les lampes à incandescence ou halogènes perturbent le fonctionnement du détecteur. Contact „CVC“ La commande CVC utilise un contact sans potentiel. La commutation réagit uniquement à la présence et non selon la luminosité. S’il y a présence le contact est fermé, en cas d’absence il s’ouvre. La temporisation est ajustable en continu entre 1 et 60 minutes. Elle redémarre lors de chaque mouvement. Montage / Champ de surveillance La hauteur de montage conseillée est de 2m à 3,5m.

Les données sont valables pour un champ de surveillance réduit pour des mouvements se situant à la hauteur d’une table env. 0,80 m. A partir d’une hauteur de montage >3,5 m, la sensibilité de détection est réduite. Des mouvements plus importants sont nécessaires pour bénéficier d’une détection efficace. Personnes en mouvement Champ de surveillance vu en projection (en haut) et en plan (en bas). Remarquer que les personnes assises et en mouvement sont détectées dans des zones différentes. HTS High Technology Systems AG, CH-8307 Effretikon

H.montage pers. assises

Conseil: pour commuter des charges avec un courant d’enclenchement élevé (RPE), nous conseillons d’utiliser un contacteur.

Partie sensorielle face arrière

Caractéristiques technique du détecteur de présence ECO-IR 360-24V Partie du senseur
