ECO-IR 180A - Détecteur de mouvement THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement à infrarouge passif (PIR)
Marque	THEBEN
Modèle	ECO-IR 180A
Angle de détection	180° horizontal
Hauteur de montage recommandée	1,6 m à 2,2 m
Portée maximale	< 10 m (détection de mouvement)
Zone de détection (à 2,2 m)	Environ 8 m x 4 m (personnes en mouvement)
Mesure de lumière naturelle	50 à 1600 lux (réglable), désactivable (position « on »)
Temporisation éclairage	2 min à 15 min (auto-apprentissage)
Temporisation CVC	10 min à 60 min (fixe)
Alimentation	230 V ±10 %, 50 Hz
Puissance de commutation (éclairage)	1400 VA (max. 12 ballasts RPE 1x58 W)
Puissance de commutation (CVC)	100 W / 460 VA, contact libre de potentiel
Classe de protection	II
Indice de protection	IP 40
Température ambiante	0 °C à 50 °C
Dimensions (montage)	Profondeur 35 mm, diamètre 55 mm, plaque 70x70 mm
Section de câble admissible	Max. 1,5 mm² (bornes sans vis)
Fonctions principales	Détection de présence, mesure de luminosité intégrée, commutation éclairage et CVC, auto-apprentissage de la temporisation
Entretien	Aucun entretien nécessaire ; nettoyer avec un chiffon sec et doux
Sécurité	Installation par électricien qualifié ; couper l'alimentation avant montage
Garantie	24 mois à compter de la date de fabrication

FOIRE AUX QUESTIONS - ECO-IR 180A THEBEN

Comment régler la temporisation d'extinction de l'éclairage ?

Utilisez le potentiomètre correspondant sur la tête du capteur. La plage de réglage est de 2 à 15 minutes. L'appareil adapte automatiquement la durée en fonction des mouvements détectés (auto-apprentissage).

Pourquoi la lumière s'allume-t-elle pendant la phase de démarrage ?

Après la mise sous tension ou l'emboîtage de la tête, une phase de démarrage de 90 secondes a lieu : les deux contacts de commutation sont fermés, ce qui allume la lumière et active la ventilation. C'est normal.

Que faire si la lumière ne s'allume pas malgré une présence et une faible luminosité ?

Vérifiez que le seuil de luminosité (Lux) n'est pas réglé trop bas : augmentez la valeur. Assurez-vous également que la zone de détection n'est pas obstruée et que le détecteur est correctement orienté.

Puis-je utiliser des lampes halogènes ou à incandescence avec l'ECO-IR 180A ?

Non, ces types de lampes peuvent perturber le détecteur. Il est recommandé d'utiliser des tubes fluorescents (FL/PL) ou des LED compatibles.

Comment tester le réglage du seuil de luminosité ?

Pendant la phase de maintenance de 10 minutes après le démarrage, le détecteur réagit instantanément aux changements de luminosité. Obscurcissez la pièce pour vérifier l'allumage. Utilisez une lampe de poche pour simuler un éclairage et tester l'extinction.

Quelle est la hauteur de montage idéale pour l'ECO-IR 180A ?

La hauteur recommandée est d'environ 2,2 mètres. Évitez de monter le détecteur trop bas ou à la même hauteur que des interrupteurs pour éviter les obstacles et le vandalisme.

Comment raccorder plusieurs détecteurs en parallèle ?

Raccordez tous les ECO-IR sur la même phase secteur. La charge admissible totale n'augmente pas. Utilisez le schéma de connexion fourni dans la notice.

Que signifie le voyant ou le comportement lors de la phase de maintenance ?

Après les 90 secondes de démarrage, une phase de maintenance de 10 minutes permet de régler le seuil Lux. Pendant ce temps, le détecteur réagit sans délai. Passé ce délai, le comportement redevient normal avec temporisation.

Le détecteur s'éteint alors qu'il y a encore une présence. Que faire ?

Augmentez la temporisation d'extinction de l'éclairage via le potentiomètre. Vérifiez également que la zone de détection n'est pas masquée et que le capteur voit bien la personne.

Comment nettoyer et entretenir l'ECO-IR 180A ?

L'appareil ne nécessite aucun entretien. Si nécessaire, nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Ne jamais ouvrir l'appareil.

MODE D'EMPLOI ECO-IR 180A THEBEN

Notice d'utilisation

Détecteur de présence

ECO-IR 180A

ECO-IR 360A

Sommaire

1. Sécurité 23
2. Fonction et caractéristiques de puissance 24
3. Zone de détection 26
4. Montage et raccordement 28 5. Mise en service 30
5. Caractéristiques techniques 34 7. Garantie. 36
6. Dépannage 37

Vous avez opté pour un appareil de la société Theben HTS. Nous vous remercions de votre confiance.

DANGER!

Les travaux sur les installations électriques ne doivent être effectués que par des électriciens ou des personnes compétentes et placées sous la surveillance d'un électricien ainsi que conformément aux règles électrotechniques en vigueur. On devra se conformer également aux règles de sécurité du pays d'utilisation applicables au maniement d'installations électriques! Avant le montage, mettre l'alimentation hors tension!

Attention!

L'appareil ne nécessite aucun entretien. Si l'appareil est ouvert ou un objet quelconque introduit dans celui-ci, la garantie perd toute validité.

Utilisation conforme à l'utilisation prévue

Le détecteur de présence sert uniquement à l'utilisation convenue suivant les termes du contrat passé entre le fabricant et l'utilisateur. Toute autre utilisation est interdite. Le fabricant décline toute responsabilité en cas d'utilisation non conforme.

2.1 Détection de présence

Les détecteurs PIR de haute sensibilité et une technique optique sophistiquée se chargeant de couvrir entièrement un champ de détection.

2.2 Mesure intégrée de la lumière naturelle

Elle mesure la proportion exacte de lumière naturelle indépendamment de l'éclairage artificiel allumé. La mesure s'effectue dans la direction de visée de l'appareil. La réaction à un changement de luminosité a lieu de manière différée afin d'éviter d'allumer et d'éteindre inutillement la lumière.

2.3 Contact de commutation « lumière

Le contact de commutation se ferme lorsque la luminosité est insuffisante et qu'il y a une présence, il s'ouvre lorsqu'il y a luminosité ou absence. La temporisation d'extinction et la valeur désirée de commutation sont configurables. Il sert à l'allumage direct de tubes fluorescentes (FL, PL).

L'ECO-IR est donc pour l'utilisation avec des tubes fluorescentes (TL), il fonctionne avec des régulateurs de puissance de wattage de type commercial. Les lampes à incandescence et les lampes halogènes peuvent perturber le fonctionnement du détecteur.

Lorsque vous utilisez un éclairage indirect, veillez à ce que la plus grande partie de la lumière de ces lampes ne soit pas dirigée directement sur le détecteur. Une projection directe influence la mesure de la lumière naturelle.

Si vous utilisez des lampes pendantes au plafond, il est recommandé de monter le détecteur de présence à l'intérieur de la lampe ou d'observer une distance suffisante sur les côtés.

Lorsque la garniture d'éclairage est pendante, veillez à ce que la zone de détection ne soit masquée en aucun endroit.

2.4 Contact de commutation «CVC

Un relais à potentiel zéro commute des consommateurs jusqu'à un max. de 100 W. La commutation ne s'effectue que lorsqu'il y a une présence et indépendamment de la lumière naturelle. Le contact est fermé lorsqu'il y a présence.

2.5 Temporisation d'extinction «lumière

Vous pouvez régler la durée minimale dans la plage de 2 à 15 minutes en continu. Suivant la fréquence de mouvement, l'ECO-IR peut rallonger le temps (max. 15 min.) ou le réduire à la valeur minimale préréglée (effet d'apprentissage automatique).

2.6 Temporisation d'extinction «CVC

Voussoupiezreglerune durée en continu entre 10 et60minutes. Au contraire de la temporisation d'extinction «Lumière», elle de «CVC» n'est pas adaptable par l'ECO-IR.

Les durées de temporisation d'extinction sont reliées à chaque mouvement détecté.

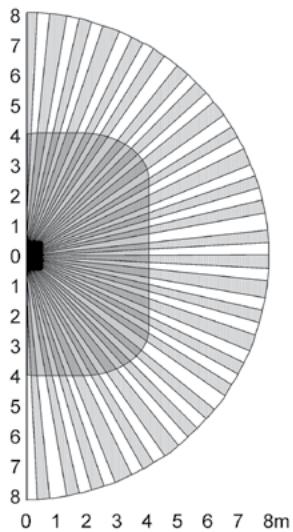

3.1 Eco-IR 180A pour fixation murale

La hauteur de montage recommandée est 2,2m. Le montage à la même hauteur que le commutateur est déconseillé (obstacles, vandalisme).

H. mont.	Personnes assises	Personnes en mouvement
2,2m	8,0m x 4,0m	env. 8m distance radiale

Comme la vue du ECO-IR 180A est pratiquement horizontale, son rayon d'action est très grand. La sensibilité diminue néanmoins avec l'augmentation de la distance.

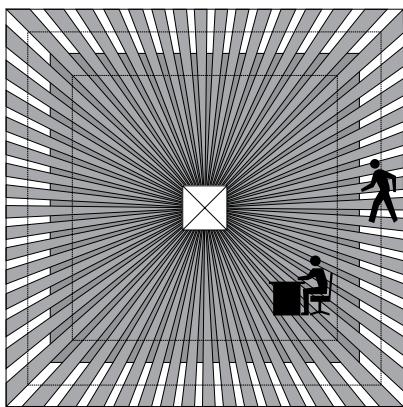

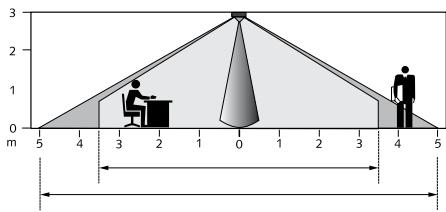

3.2 Eco-ir 360A pour fixation au plafond

La hauteur de montage idéale est de 2 - 3,5m. Plus l'appareil est monté haut, plus la sensibilité du détecteur est réduite. Pour pouvoir détecter la présence de personnes correctement, le détecteur doit avoir un champ de vision libre sur les personnes en question. Le mobilier de bureau, les cloisons mobiles, les plantes, les luminaires suspendus etc. peuvent gérer la détection.

H. mont	Personnes assises	Personnes en mouvement
2,0m	4,5m x 4,5m	6,0m x 6,0m ± 0,5m
2,5m	6,0m x 6,0m	8,0m x 8,0m ± 0,5m
3,0m	7,0m x 7,0m	9,0m x 9,0m ± 0,5m
3,5m	8,0m x 8,0m	10m x 10m ± 1,0m
4,0m	---	11m x 11m ± 1,0m

ECO-IR 180A: ECO-IR 360A:

4.1 Type de montage

Les deux modèles ECO-IR doivent être montés dans des boîtiers (sur crépi ou encastrées, boîtier individuel). Lorsque le montage se fait dans un ciel suspendu, il vous faut utiliser des boîtiers pour murs creux.

4.2 Préparation

Pour séparer la tête à capteurs de la partie puissance, il faut d'abord débloquer le verrouillage de sécurité à gauche et à droite jusqu'en butée avec un tournevis.

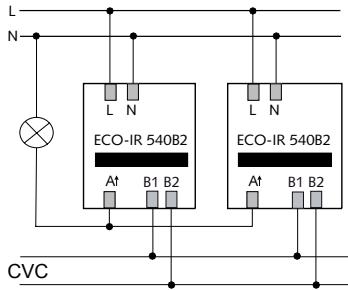

4.3 Raccordement

Raccordez partie puissance ECO-IR 540B2 selon le schéma des connexions:

Tous les ECO-IR commutés en parallèle doivent être raccordés à la même phase secteur. La charge admissible totale n'augmente pas en raison de la commutation en parallèle.

4.4 Commutateur pas à pas/minuteries

Aucun commutateur pas à pas ne doit être excité par l'ECO-IR. La combinaison avec des minuteries ne doit s'effectuer qu'en commutation en parallèle.

4.5 Déparasitation

Les charges inductives doivent être déparasitées correctement à l'aide d'extincteurs d'étincelles correspondants (p. ex. des éléments RC).

5.1 Réglages

Procédez au réglage sur la face arrière de la tête à capteurs que vous avez ôtée. Pour le réglage de base, veuillez respecter les directives de réglage que vous trouverez dans les tableaux suivants.

Temporisation au déclenchement présence «CVC»

Régler la temporisation au déclenchement désirée pour le contact de commutation «CVC» sur le potentiomètre. Les valeurs régées demeurent inchangées (pas d'auto apprentissage).

• La temporisation d'extinction varie selon l'utilisation.

10 à 60 min.

② Temporisation au déclenchement «éclairage

Régler la temporisation au déclenchement minimale désirée pour le contact de commutation « Éclairage » au potentiomètre.

• Zones de travail env. 5min
• Zones de travail env. 10min

La temporisation d'extinction effective varie entre la valeur de réglage et la valeur maximale de 15 min. (apprentissage automatique). La temporisation reste fixe en cas de réglage à la valeur minimale de 2 min.

Seuil de luminosité « LUX » graduation

• Zones de passage (non zone de travail) env. 2
• Zones de travail (bureau, salle de réunion) env. 4
• Activités sollicitant beaucoup la vue (dessin) >5
• Désactivation de la mesure de luminosité «on»

Selon le lieu de montage, l'exposition à la lumière, le mobilier, les propriétés refléchissantes de la pierre et des meubles, une correction du réglage de 1 ou 2 graduations peut s'avérer nécessaire.

5.2 Comportement à l'enclenchement

• Lorsque la partie supérieure est réglée, emboîtez-la sur la partie puissance. Veillez à ce que les inscriptions soient identiques : l'orientation des lettres doit être la même sur les deux parties.
• À chaque fois que la tête à capteurs est emboîtée sur la partie puissance ou à chaque mise en circuit de la tension d'alimentation, la tête à capteurs est soumise à une phase de démarrage (90 sec.) suivie d'une phase de maintenance (10 min.). La tête passe ensuite automatiquement à l'exploitation régulière.

Évitez de forcer lors de l'emboitement! Veillez à ce que l'orientation soit correcte.

• N'appuyez pas sur le système optique. Ne saisissez la partie supérieure que sur le bord blanc.
• Pendant env. 90 secondes après l'emboitement (phase de démarrage), les deux contacts de commutation sont fermés.
• La lumière brûle en permanence, l'aération fonctionne.
• Dans la phase de maintenance qui suit, l'ECO-IR réagit sans retard au changement de luminosité pour contrôler rapidement la valeur de commutation de la luminosité préréglée (Lux).
• Si l'on obscurcit la pièce (p. ex. en fermant des jalousies), l'éclairage s'allume lorsque la valeur de commutation est atteinte. Eblouir le détecteur de présence entraîne l'extinction de la lumière.

detector de présence avec une lampe de poche entraîne l'extinction de la lumière.

• La phase de maintenance prend fin automatiquement au bout de 10 minutes.
• Réprocedez au réglage si une des trois valeurs doit être modifiée.
• Lorsque le test est terminé, poussez le verrouillage de sécurité (entre la tête à capteurs et la partie puissance) jusqu'en butée. Le détecteur de présence est ensuite prêt à fonctionner.

5.3 Démontage / ajustement

• Si vous devez démonter la tête ou voulez modifier ultérieurement le réglage, déverrouillez la tête à capteurs avant de l'ôter en enlevant les deux verrous avec un tournevis.

6. Caractéristiques techniques

Capteur ECO-IR 180A
Zone de détction horizontale	180°
Hauteur de montage conseillé	env. 1,6m - 2,2m
Portée maximale	< 10m
Mesure de luminière naturelle	ca. 50 - 1600Lux
Mesure de luminière deactivé	“on”
Temp. au déclenchement «éclairage»	2min. - 15min.
Temp. au déclenchement «CVC»	10min. - 60min.

Capteur ECO-IR 360A
Zone de détention horizontalité verticale	360° 120°
Hauteur de montage conseillé	2,0m - 3,5m
Portée maximale	8 x 8m (Mh. 2,5m) 9 x 9m (Mh 3,0m)
Mesure de luminière naturelle Mesure de luminière deactivé	ca. 50 - 1600Lux “on”
Temp. au déclenchement «éclairage»	2min. - 15min.
Temp. au déclenchement «CVC»	10min. - 60min.

*) Utilisation d'un T5-TF : à puissance comparable, le même nombre de RPE qu'avec le T8-FL peut être raccordé au contact du détecteur. Avec des 80W-TF, diviser le nombre par deux par rapport aux 58W-TF.

Partie puissance ECO-IR 540B2
Tension nominale	230V± 10%, 50Hz
Contact de commutation A	«Éclairage»
Exécution du contact	230V± 10%
Puisance de commutation max.	1400VA
Nb. max. de ballasts RPE *) (Pour puissances supérieurs, prévoir en amont un relais ou un contacteur électromagnétique)	12x (1x58W); 6x 2x58W) 18x (1x36W); 9x 2x36W) 18x (< 36W)
Relais-Ausgang B	«CVC»
Exécution du contact, libre de potentiel Classe de protection II	24V ≦ 2A m, 230V~2A m EN 60730-1
Puisance de commutation max.	100W / 460VA

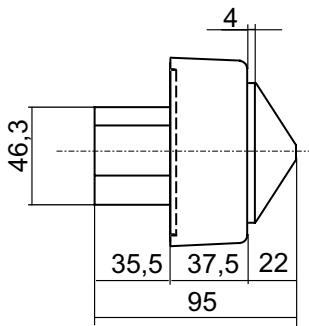

Profondeur de montage Diamètre de montage Plaque de montage intégré	35mm 55mm 70x70mm
Bornes sans vis (conducteurs fixes)	max. 1.5mm²
Taille boftier à encastrer	Dim. 1, (NIS, PMI)
Température ambiente	0° à 50°C
Degré de protection	IP 40
Numérods d'articles
ECO-IR 180A	202 0 050
ECO-IR 360A	202 0 000
Cadre p. montage apparent ECO-IR 180	907 0 511
Cadre p. montage apparent ECO-IR 360	907 0 512

7. Garantie

Les détecteurs de présence Theben HTS sont fabriqués avec le plus grand soin et selon les technologies les plus modernes et sont soumis à un contrôle de qualité. Theben HTS garantit le bon fonctionnement dans des conditions d'utilisation normales et accorde sur ces appareils une garantie selon les stipulations de ses conditions commerciales générales.

On nottera en particulier:

• que le délai de garantie est de 24 mois et court à partir du date de fabrication.
• que la garantie cesse en tous ses effets lorsque l'acheteur ou tiers procèdent à des modifications ou réparations sur les appareils.
• que, dans le cas où le détecteur de présence est raccordé à un système piloté par logiciel, la garantie ne peut être invoquée que si le raccordement est conforme aux spécifications des interfaces.

Nous nous engageons à remettre en état ou à remplacer aussi rapidement que possible toute pièce du matériel livré qui s'avérerait défectueuse ou inutilisable en raison d'un vice de matière ou d'un défaut de construction avant expiration de la période de garantie.

Expédition de l'appareil

En cas de revendication au titre de la garantie, retourner l'appareil au commerçant qui vous l'a vendu, accompagné de son bordereau de livraison et d'une courte description du défaut constaté.

Droits de propriété industrielle et commerciale

La conception de même que le matériel et le logiciel de ces appareils sont protégés par des droits d'auteur.

8. Dépannage

Dérangement	Cause	Remède
La lumière s'allume une fois le dé-tector emboité	pendant 90 s après l'emboitement, les deux sorties sont fermées (phase de service)	attendre pendant 90 s. L'appareil réagira ensuite pendant 10 min. sans retard au changement de luminosité.
Réaction instantanée au changement de luminosité	l'apparéil se trouve dans la phase de service de 10 minutes. Elle sert au réglage des valeurs de luminosité.	Une fois la phase de maintenance terminée, la réaction au changement de luminosité s'effectue avec temporisation pour une commutation agréable.
Lumière n'allume pas malgré une présence et peu de lumière naturelle.	1. valeur Lux trop BASSE, 2. le champ de détction ne couvres pas toute la pièce, la vue peut être généée.	1. désirier une valeur Lux plus élevée, 2. changer le lieu de montage ou élognier les obstacles du champ de détction,
La lumière s'allume et s'éteint en permanence («clignotement»)	1. lampes halogènes ou à incandescence commandées par ECO-IR. 2. incidence directe sur le capteur trop élevée.	1.mettre la valeur Lux sur „on“ ou échanger les lampes à incandescence contre des tubes fluorescentes FL/PL 2. contrôle le placement des lampes.
La lumière est allumée en permanance/Le détector de présence se déclenchée sans raison	1. valeur Lux trop élevée, 2. d'autres mouvements ont été enregistrés, 3. contacteur electromagnétique externe ou reliais déclenché, 4. commutation en parallelle de plusieurs détecteurs	1. désirier une valeur Lux plus BASSE, 2. app. à rayonnement de chaleur soudain (p.ex. radiateur souffrant), d'autres objets en mouvement (rideraux, etc.), animaux? 3. déparasiter consommateurs inductifs avec élément RC 4. contrôle réglage de valeur Lux
Lumière s'éteint bien qu'il y ait une presence.	la temporisation d'extinction可以选择 est trop courte.	déprécié un temporisation d'extinction plus élevée.
Le champ de détction est plus petit que indiqué	1. objets dans le champ visuel, 2. le détector de présence n'est pas au bon endroit.	1. éloigner obstacles dérangeants etc., placer le détector de présence à un autre endroit, 2. contrôle le champ de détction
