| Type de produit | Détecteur de présence infrarouge passif pour montage au plafond |
| Marque | THEBEN |
| Modèle | COMPACT OFFICE |
| Utilisation | Commande automatique de l'éclairage, des systèmes CVC et surveillance de pièce |
| Champ de détection | 360° horizontal, 120° vertical |
| Hauteur de montage conseillée | 2,0 m - 3,0 m |
| Portée maximale | 6 x 6 m (hauteur 2,5 m) ; 8 x 8 m (hauteur 3,5 m) |
| Mesure de luminosité | Combinée (lumière artificielle et naturelle), réglable de 10 à 1500 lux |
| Temporisation éclairage | 10 s à 20 min (adaptative jusqu'à 15 min max) |
| Temporisation présence (CVC) | 10 s à 120 min |
| Temporisation d'enclenchement présence | 0 s à 10 min ou mode surveillance de pièce |
| Sortie relais « Éclairage » | Relais 230 V, puissance max 1400 VA (lampes incandescentes/halogènes) |
| Sortie relais « Présence » | Relais libre de potentiel, max 250 V AC / 220 V DC, 50 W / 50 VA |
| Alimentation | 230 V ±10 %, 50 Hz |
| Indice de protection | IP40 |
| Température ambiante | 0°C à 50°C |
| Dimensions | Profondeur 40 mm, diamètre 48 mm, plaque de montage 70 x 70 mm |
| Fonctions spéciales | Mode automatique/semi-automatique, fonction impulsion, montage parallèle master-slave/master-master |
| Télécommandes | QuickSet (service) et clic (utilisateur) en option |
| Conformité | Directives CEM 89/336/CEE et NSR 73/23 |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées disponibles | Partie sensorielle, partie puissance, boîtier apparent, télécommandes |
FOIRE AUX QUESTIONS - COMPACT OFFICE THEBEN
Questions des utilisateurs sur COMPACT OFFICE THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Mobilier de bureau au format PDF gratuitement ! Retrouvez votre notice COMPACT OFFICE - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COMPACT OFFICE de la marque THEBEN.

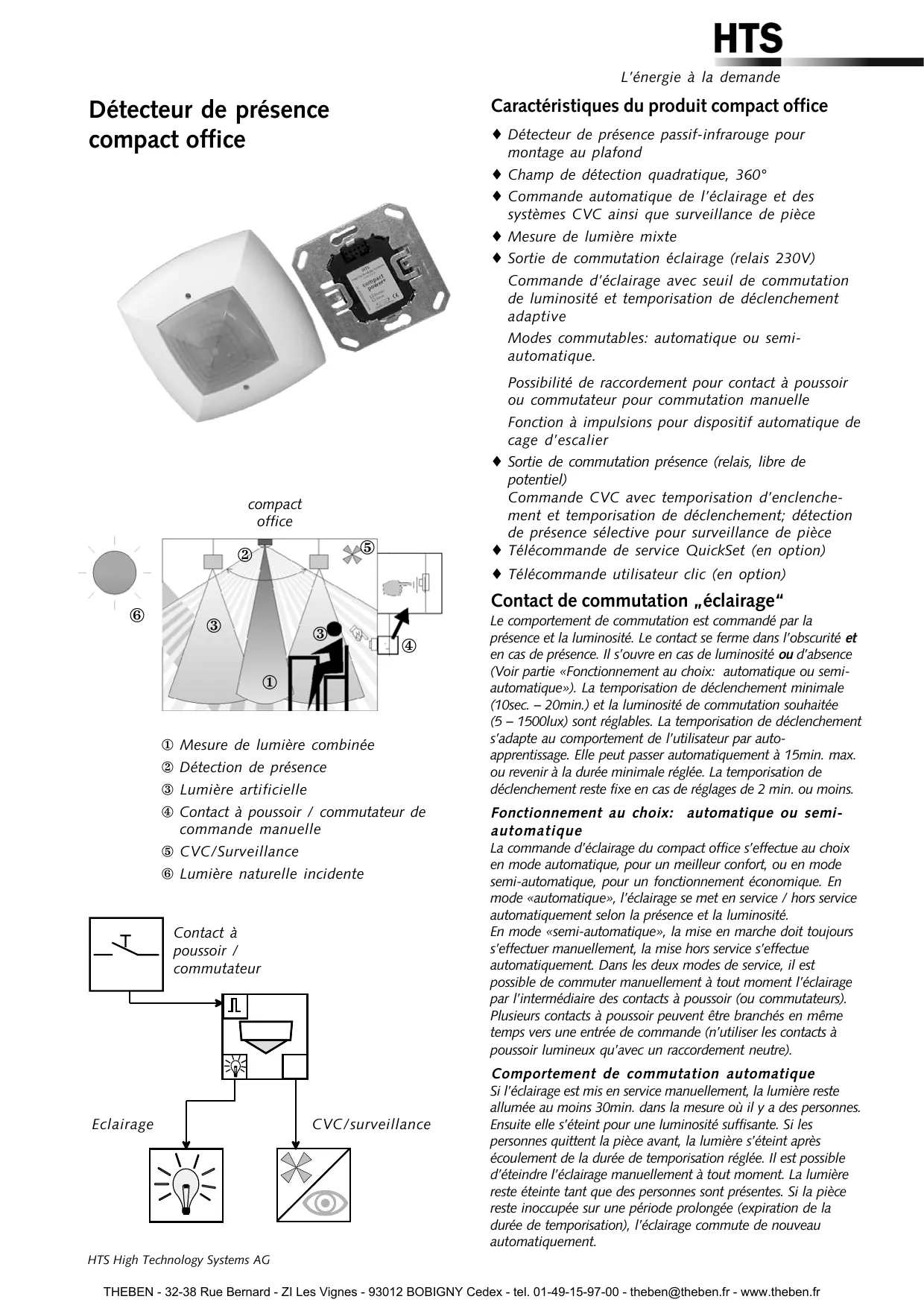

MODE D'EMPLOI COMPACT OFFICE THEBEN

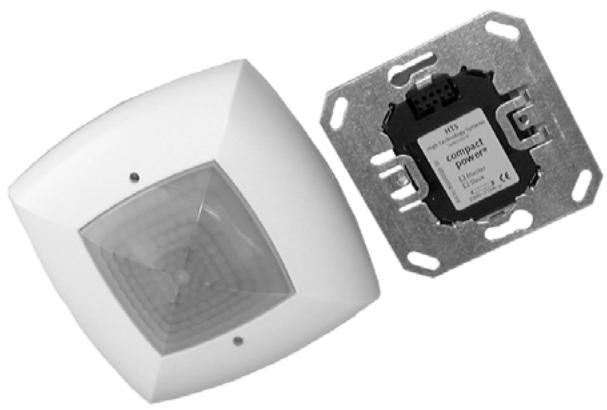

Détecteur de présence compact office

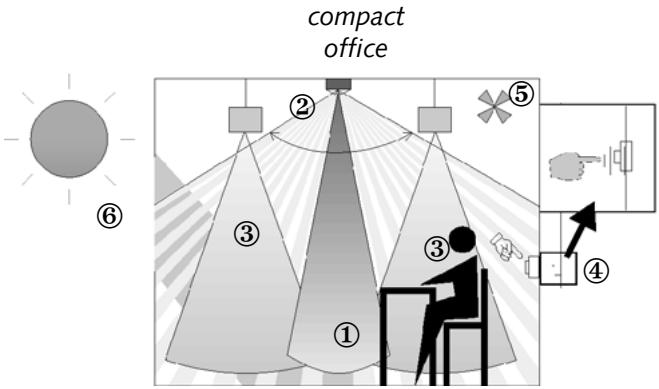

Mesure de lumière combinée ② Détection de présence ③ Lumière artificielle ④ Contact à bascule / commutateur de commande manuelle ⑤ CVC/Surveillance ⑥ Lumière naturelle incidente
Caractéristiques du produit compact office
Détecteur de présence passif-infra Rouge pour montage au plafond Champ de détection quadratique, Commande automatique de l'éclairage et des systèmes CVC ainsi que surveillance de pièce Mesure de lumière mixte Sortie de commutation éclairage (relais 230V)
Commande d'éclairage avec seuil de commutation de luminosité et temporisation de déclenchement adaptive
Modes commutables : automatique ou semi-automatique.
Possibilité de raccordement pour contact à puissance ou commutateur pour commutation manuelle Fonction à impulsions pour dispositif automatique de cage d'escalier
Sortie de commutation présence (relais, libre de potentiel) Commande CVC avec temporisation d'enclenchement et temporisation de déclenchement; détection de présence sélective pour surveillance de pièce Télécabmande de service QuickSet (en option) Télécabmande utiliser clc (en option)
Contact de commutation „éclairage
Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre en cas de luminosité ou d'absence (Voir partie «Fonctionnement au besoin: automatique ou semi-automatique»). La temporisation de déclenchement minimale (10sec. - 20min.) et la luminosité de commutation souhaitée (5 - 1500lux) sont régables. La temporisation de déclenchement s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut passer automatiquement à 15min. max. ou revenir à la durée minimale régée. La temporisation de déclenchement reste fixe en cas de réglages de 2 min. ou moins.
Fonctionnement au besoin : automatique ou semi-automatique
La commande d'éclairage du compact office s'effectue au besoin en mode automatique, pour un meilleur confort, ou en mode semi-automatique, pour un fonctionnement économique. En mode «automatique», l'éclairage se met en service/hors service automatiquement selon la présence et la luminosité.
En mode «semi-automatique», la mise en marche doit toujours s'effectuer manuellement, la mise hors service s'effectue automatiquement. Dans les deux modes de service, il est possible de commuter manuellement à tout moment l'éclairage par l'intermédiaire des contacts à pouvoir (ou commutateurs). Plusieurs contacts à pouvoir peuvent être branchés en même temps vers une entrée de commande (n'utiliser les contacts à pouvoir lumineux qu'avec un raccordement neutre).
Comportement de commutation automatique
Si l'éclairage est mis en service manuellement, la lumière reste allumée au moins 30min. dans la mesure où il y a des personnes. Ensuite elle s'éteint pour une luminosité suffisante. Si les personnes quittent la piece avant, la lumière s'éteint après écoulement de la durée de temporisation régée. Il est possible d'etreindre l'éclairage manuellement à tout moment. La lumière reste étente tant que des personnes sont prsentes. Si la piece inoccupée sur une période prolongée (expiration de la durée de temporisation), l'éclairage commute de nouveau automatiquement.
Comportement de commutation semi-automatique
D'une façon générale, le semi-automatique se comporte comme l'automatique.
Seule différence : l'éclairage ne s'allume jamais automatiquement ; l'enclenchement doit toujours être effectué manuellement.
Fonction contact à pouvoir pièce ou couloir
Les interrupteurs DIP permettent de régler la fonction contact à pouvoir sur «pièce» voir sur «couloir».
En position «pièce», il est possible de mettre l'éclairage manuel en service ou hors service. En position «couloir», le détecteur est utilisé comme dispositif automatique de cage d'escalier. Une mise hors service manuelle n'est plus possible.
Fonction impulsions
La temporisation au déclenchement peut être réglée sur Impulsions pour commander les dispositifs automatiques de cage d'escalier. Ici, la sortie éclairage générale émet une impulsion de 0,5 seconde toutes les 10 secondes en cas de présence et d'obscurité.
Contact de commutation „présence
Le contact de commutation présente est utilisé pour la commande de CVC ou la surveillance de pièce. Le comportement de commutation du contact sans potentiel n'est influencé que par la présence et non par l'obscurité. Le contact se ferme en cas de présence et s'ouvre en cas d'absence. La commande de contact à pouvoir n'influence pas le contact.
Commande CVC avec temporisation d'enclenchement
La temporisation d'enclenchement (0sec. - 10min.) évite la mise en service immédiate. Le contact ne se ferme qu'après expiration de la temporisation d'enclenchement à condition qu'il y ait constamment des personnes présentes. Si le contact est fermé, la temporisation de déclenchement (10sec. - 120min.) redémarre à chaque mouvement.
Surveillance de pièce
Si la temporisation d'enclenchement est réglée sur «Surveillance», la sensibilité de la sortie de commutation présence diminue. Le contact ne se ferme avec temporisation qu'en cas de mouvement net et signale avec une grande certitude la présence de personnes. La temporisation de déclenchement reste activée. La temporisation d'enclenchement est inactive.
Montage

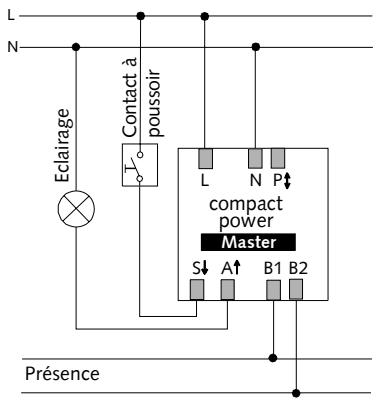

Dans le montage unique, le compact office détecte la présence et la luminosité et commande, avec ses deux contacts, l'éclairage et le CVC/surveillance de pièce. Si le champ de surveillance d'un seul détecteur ne suffit pas (vastes pièces), il est possible de procéder à un montage en parallèle de 10 détecteurs max. À cet effet, relier les détecteurs entre eux par l'intermédiaire des bornes P. Selon l'application, un détecteur est désigné par master ou par slave. Il s'agit ici du même appareil en câblage différent.

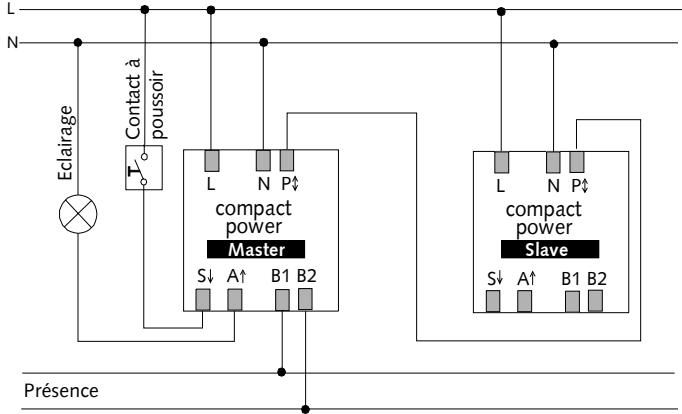

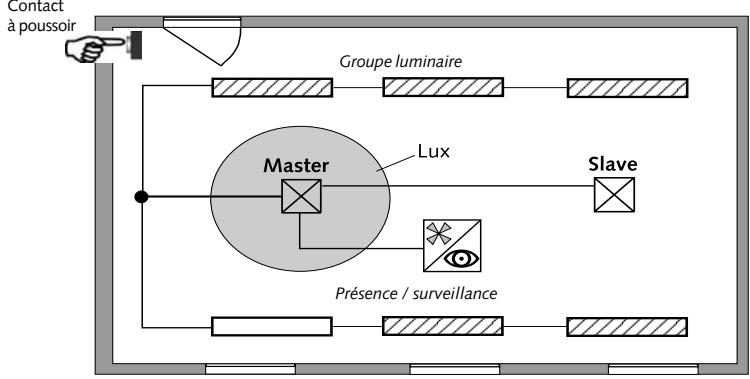

Montage en parallèle «master-slave
Un détecteur est désigné master s'il commute l'éclairage. La mesure de luminosité ainsi que le réglage de tous les potentiomètres s'effectuent de façon centralisée uniquement par l'entremise du master. Les contacts à pouvoir ne sont induits que vers le master. Seul le master commute la charge, les slaves ne font que fournir des informations de présence.
Sous réserve de modifications techniques
*) La sortie de présence peut être branchée à tout master.
Champ de surveillance (hauteur de montage 3,0m)
Champ de surveillance en vue latérale (illustration du haut) et vue du dessus (illustration du bas).
Personnes assises
Les données se réfèrent à un champ de surveillance réduit pour mouvements à une hauteur de table (env. 0,8m). À partir d'une hauteur de montage > à 3,0m, la sensibilité de détection est réduite ; des mouvements plus prononcés sont nécessaires pour une bonne détection.
Personnes en mouvement
Utilisation de l'ensemble du champ de surveillance avec une faible tolérance dans la zone périphérique (± 0,5m).
Montage en parallèle «master-master» (plusieurs groupes luminaires)
Dans un montage en parallèle, il est possible d'utiliser plusieurs masters. Chaque master commute son groupe luminaire en fonction de sa propre mesure de luminosité. Les durées de temporisation et les seuils de commutation de luminosité se règlent individuellement à chaque master. La charge de commutation est répartie sur les différents masters. La présence continue d'être saisie ensemble par tous les détecteurs. La sortie de présence peut être branchée à tout master.
Champ de surveillance
Les champs de surveillance quadratiques garantissant une planification sereine et simple. Dans le montage en parallèle, ils permettent une couverture de pièce complète. Tenir compte du fait que les personnes assises et en mouvement sont détectées dans des champs de dimensions différentes.
La hauteur de montage recommandée est de 2,0 -3,0m. Plus la hauteur de montage est élevé, moins le détecteur est sensible. A partir d'une hauteur de montage de 3 m, il est nécessaire d'avoir des mouvements et déplacements. Les champs de détction de plusieurs détecteurs doivent se chevaucher dans les zones périhériques.
Mesure de luminosité
Le compact office possède une mesure de lumière combinée influencée par la lumière artificielle. En cas d'éclairage indirect, la lumière artificielle sur le lieu de montage ne doit pas dépasser 2000lux (pour seule commutation de luminosité > 200lux). Si ce seuil est réglé sur «on», la mesure de luminosité est hors service (pas d'influence de luminosité souhaitée).
Lampes appropriées
Le compact office est conçu pour fonctionner avec des tubes fluorescents (TF) et lampes économiques ainsi qu’avec des lampes à halogène et à incandescence.
En raison des courants d'enclenchement élevés des ballasts RPE (régulateurs de puissance électroniques), leur nombre maximal commutable est limité.
L'utilisation d'un contacteur électromagnétique externe apporte une aide en cas de charges élevées. Pour le montage en parallèle, la charge peut être répartie sur plusieurs master. Toutes les charges commutées doivent être déparasitées de manière ajustée.
Télécommande de service quickset
Pour la mise en service, l'installateur ou le service technique dispose de la télécommande de service QuickSet. Elle permet de régler facilement toutes les valeurs de potentiomètre à distance. Un réglage manuel des potentiomètres est possible directement à l'appareil à tout moment.

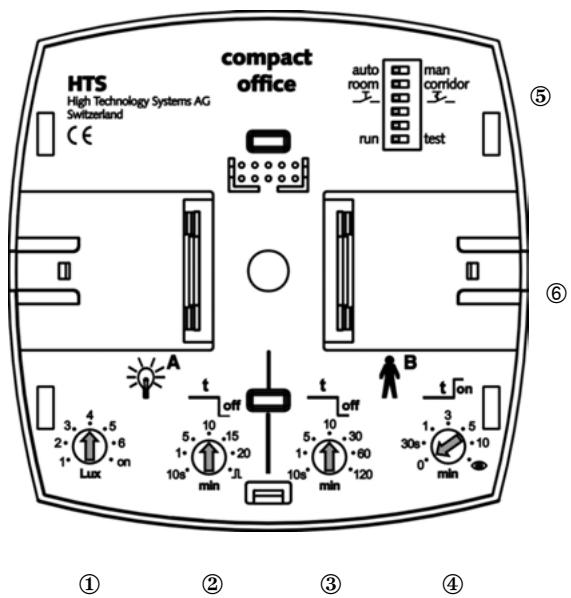

Réglages sur le compact office (voir illustration de gauche)
Seuil de commutation de luminosité (lux) Temporisation au déclenchement lumière/fonction impulsions Temporisation au déclenchement présence (CVC/surveillance) Temporisation d'enclenchement CVC / activation surveillance de pièce Interrupteurs DIP
DIP1 Commande d'éclairage automatique/semi-automatique
DIP2 Fonction contact à pouvoir : pièce/ couloir
DIP3 Commande avec contact à pouvoir/ commutateur
DIP6 Mode de service normal/test
⑥ Verrouillage mécanique de sécurité
Le verrouillage mécanique permet de fixer la partie sensorielle à la partie puissance.
Télécommande utilisatrice cli
Pour l'utilisateur, il existe la télécommande utilisée clic. Elle permet d'allumer ou d'éteindre au maximum deux groupes de luminaires séparément. Deux ambiances d'éclairage différentes peuvent être programmées à volonté. Des groupes de luminaires voisins peuvent ainsi être délimités.
Boîtier apparent
Pour le montage apparent, utiliser le boîtier apparent.
Caractéristiques techniques du détecteur de présence compacte
| Partie sensorielle | compact office |
| Champ de surveillance: horizontal vertical | 360° 120° |
| Hauteur de montage conseillée | 2.0m - 3.0m |
| Portée maximale | 6 x 6m (h .mont. 2.5m) 8 x 8m (h .mont 3.5m) |
| Commande de luminière combinée Mesure de luminière désactivée | env. 10 - 1500Lux "on" |
| Temp. de déclenchement "Lumière" Brève impulsion | 10sec. - 20min. 0.5sec."on" / 10sec."off" |
| Temp. de déclenchement "Présence" | 10sec. - 120min. |
| Temp. d'enclenchement "Présence" Surveillance de pièce | 0sec. - 10min. |
| Partie puissance | compact power |
| Tension de réseau | 230V± 10%, 50Hz |
| Sortie relais A "Lumière" | Relais, 230V |
| Tension nominale | 230V ± 10% |
| Puisance de commutation maximale: lampes incandescentes et à halogène | 1400VA 1200W |
| Nb. max. de ballasts RPEPour puissances supérieures, prévoiren amont un reliais ou un contacteurélectromagnétique | 10x (1x 58W); 5x (2x58W)16x (1x36W); 8x (2x36W)16x (inférieur à 36W) |
| Sortie reliais B "Présence" | Relais libre de potentiel |
| Tension maximale | 220V c.c. / 250V c.a. |
| Puisance de commutation maximale | 50W / 50VA |
| Charge minimale recommendée | 0,5mV / 10mA |
| ProfondeurDiamètrePlaque de montage | 40mm48mm70 x 70mm |
| Bones | Vis max. 2.5mm2 |
| Boîtier encastré | Dim. 1, (NIS,PMI) |
| Température ambiente | 0° - 50°C |
| Classe de protection | IP 40 |
| Numéroes d'articles | |
| compact office complet | 20 360 033 |
| • partie sensorielle compact office | 20 360 034 |
| • partie puissance compact power | 20 540 007 |
| Boîtier apparent | 20 010 002 |
| Télécommande de service QuickSet | 20 360 035 |
| Télécommande utiliser clic | 20 360 045 |
CeT appareil répond aux prescriptions de protection de la directive sur la compatibilité électromagnétique 89/336/CEE et sur la NSR CEE 73/23.
