Type de produit	Aspirateur industriel eau et poussières
Marque	KARCHER
Modèle	NT 361 ECO
Usage	Professionnel (hôtels, écoles, hôpitaux, usines, magasins, bureaux)
Alimentation	Secteur (fiche de courant)
Puissance absorbée	Non spécifiée explicitement, mais compatible avec outils électriques jusqu'à une certaine puissance (voir données techniques)
Capacité du réservoir	Environ 36 litres (modèle NT 361)
Poids	Environ 12 kg
Dimensions (L × l × h)	Environ 500 × 400 × 600 mm
Type de filtration	Filtre plat à plis (Flachfaltenfilter) avec système Power Filter Clean (nettoyage automatique par jet d'air)
Fonctions principales	Aspiration à sec et humide ; fonctionnement automatique avec outil électrique (modèle TE) ; arrêt automatique en cas de niveau de liquide maxi
Accessoires inclus	Flexible d'aspiration, tuyau, buse, lèvres en caoutchouc pour aspiration humide, manchon de raccordement
Entretien et nettoyage	Nettoyage du filtre plat via Power Filter Clean ; remplacement du filtre plat, du filtre à membrane, des sachets filtre papier ; nettoyage des électrodes
Sécurité	Débrancher la fiche avant tout entretien ; arrêt automatique en aspiration humide si niveau maxi ; utiliser avec filtre en papier pour poussières fines
Pièces détachées et réparabilité	Filtre plat à plis (réf. 6.904-206), sachet filtre papier 2 épaisseurs (réf. 6.904-210), filtre à membrane (réf. 6.904-212), sachet filtre spécial humide (réf. 6.904-171), électrodes
Informations générales	Notice disponible en 17 pages ; numéro de commande pour pièces détachées ; fabricant : Alfred Kärcher Ges.m.b.H.

FOIRE AUX QUESTIONS - NT 361 ECO KARCHER

Comment utiliser le Power Filter Clean ?

Maintenez enfoncée la commande à distance de la poignée pendant plusieurs secondes. Un jet d'air nettoie automatiquement le filtre plat à plis (bruit de pulsations). Actionnez-le régulièrement pendant l'aspiration et à la fin du travail.

Puis-je aspirer des liquides avec le NT 361 ECO ?

Oui, pour l'aspiration humide, remplacez la bande à brosses par les lèvres en caoutchouc (côté structuré vers l'extérieur) et retirez le filtre papier. Le filtre plat à plis ne doit jamais être enlevé. L'appareil s'arrête automatiquement quand le niveau de liquide maxi est atteint.

Comment changer le filtre plat à plis ?

Ouvrez le couvercle du filtre (1), remplacez le filtre plat à plis (2) ou le filtre d'aération (3). Fermez le couvercle jusqu'au verrouillage audible. Débranchez toujours la fiche avant.

Que faire si la force d'aspiration diminue ?

Vérifiez les bouchages dans la buse, le tube, la poignée du Power Filter Clean, le flexible ou le filtre plat. Remplacez le filtre papier si nécessaire. Actionnez plusieurs fois le Power Filter Clean pour nettoyer le filtre. Assurez-vous que le couvercle du filtre est correctement verrouillé.

Comment fonctionne le mode automatique (modèle TE) ?

Branchez l'outil électrique sur l'aspirateur (prise secteur sur l'appareil). Mettez l'aspirateur en service (1) : la lampe s'allume, l'aspirateur est en mode attente (2). L'aspirateur se met en marche et s'arrête automatiquement avec l'outil électrique, avec une temporisation au démarrage de 0,5 s et à l'arrêt de 15 s.

Pourquoi la turbine d'aspiration s'arrête-t-elle ?

Cela peut être dû à un réservoir plein (en aspiration humide). Videz le réservoir. Si elle ne redémarre pas après vidange, mettez l'appareil hors service, attendez 5 s, puis réenclenchez. Nettoyez les électrodes et l'espace entre elles.

Quel type de filtre utiliser pour les poussières fines ?

Pour les poussières fines, utilisez en supplément un filtre en papier ou un filtre à membrane (accessoire spécial). Pendant l'aspiration, le filtre plat à plis ne doit jamais être enlevé.

Comment nettoyer les électrodes ?

Déverrouillez et déposez la tête d'aspiration. Nettoyez les électrodes ainsi que l'espace intermédiaire entre elles. Remettez la tête en place et verrouillez-la. Débranchez toujours la fiche avant.

Que faire si la mise hors service automatique ne se déclenche pas en aspiration humide ?

Nettoyez les électrodes et l'espace intermédiaire. Si le liquide n'est pas électroconducteur (émulsion de forage, huiles, graisses), l'arrêt automatique ne fonctionne pas : contrôlez en permanence le niveau de remplissage et videz à temps.

Où trouver les pièces détachées comme les filtres ?

Les références sont dans la notice : filtre plat à plis (6.904-206), sachet filtre papier 2 épaisseurs (6.904-210), filtre à membrane (6.904-212), sachet filtre spécial humide (6.904-171). Commandez via le service après-vente KARCHER.

MODE D'EMPLOI NT 361 ECO KARCHER

Tables des matières	FR	Page
Mise en service		7
Notice d'instructions		16
Filiées Kächer		116
Caracteristiques techniques /liste des pieces de rechange		117/118
Accessoires / Systèmes de filtres		120/121

Avant la première mise en service, dire absolutement le mode d'emploi et les. 5.957-249 remarques de sécurité! Cet apparéil est ajusté à l'usage professionnel, p. ex. dans les hotels, les écoles, les hôpitaux, les usines, les magasin, les bureaux et les locations.

Pendant l'aspiration, le filtré à plis plat ne peut jamais être enlevé. Lorsqu'on aspire des poussières fines, un filtré en papier ou un filtré à membrane (accessoire spécial) peut être utilisé en supplément.

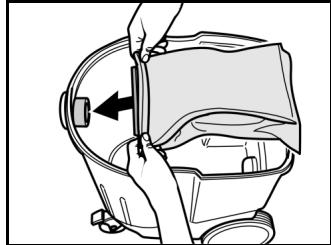

Mise en place du filtré papier

Déverrouiller et déposer la tête d'aspiration
Metre en place un cadre en papier
Mettre en place et verrouiller la tete d'aspiration

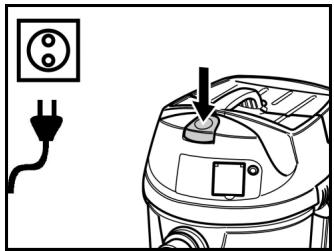

Brancher la fiche de secteur
Enclencher l'appareil et lemettre en service

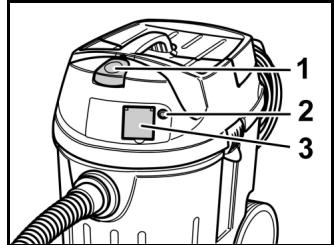

Fonctionnement automatique (seulement NT 361 Eco TE)

Brancher la fiche secteur de l'util electrique sur l'aspirateur (3)
Mettre l'appareil en service (1)
La lampe s'allume - l'aspirateur est en mode d'attente (2)

Instruction:

L'aspirateur est automatiquement mis en marche et arrêté avec l'outil électrique.
L'aspirateur a une temporisation au démarrage de jusqu'à 0,5 s et une temporisation à l'arrêt de jusqu'à 15 s.
Données de raccordement de puissance des outils électriques, voir page -données techniques.

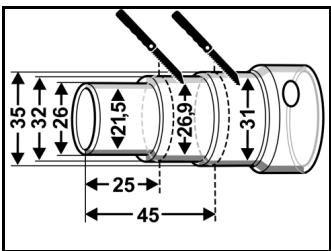

Adapter le manchon de raccordement au raccord de l'util electrique.

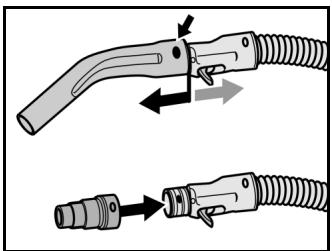

Retirer le coude du tuyau d'aspiration
Monter le manchon de raccordement sur le flexible d'aspiration

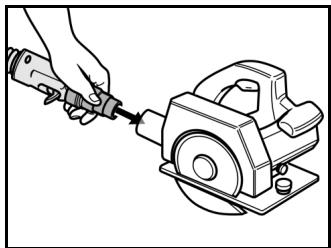

Raccorder le manchonde raccordement à l'outil électrique

Nettoyage du filtré

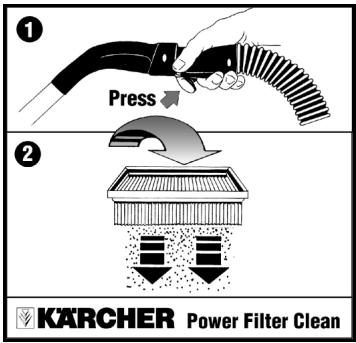

Power Filter Clean

Votre aspirateur dispose d'un nouveau type de nettoyage du filtré - particulièrement efficace pour les poussières fines.

Lorsque you maintenez la commande à distance de la poignée enfoncée pendant plusieurs secondes, un jet d'air nettoie automatiquement le filtré à pris plat (bruit de pulsations)

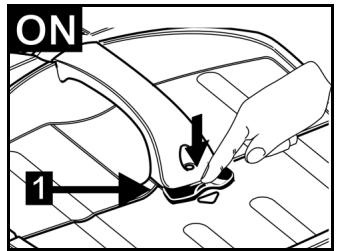

Enclencher le Power Filter Clean

Position de l'interrupteur coulissant (1) - vers le bas

Attention!

A intervals réguliers, pendant l'aspiration ainsi qu'à la fin du travail, actionner le Power Filter Clean.

Aspiration humide

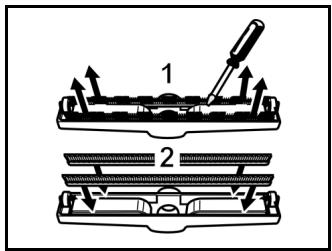

Mise en place des levres en caoutchouc

Demonter la bande à brosses (1)
Monter les lèvres en caoutchouc (2)

Instruction:

Le côté structuré des lèvres en caoutchouc doit être orienté vers l'extérieur.

Enlever le filtré papier

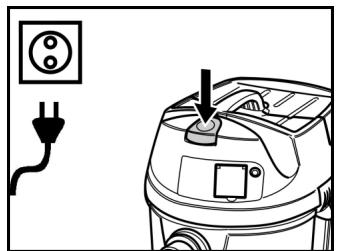

Brancher la fiche de secteur
Enclencher l'appareil et lemettre en service

Attention!

Pendant l'aspiration, le filtré à pris plat ne peut jamais être enlevé.
Lors de l'aspiration de saletés humides, le filtré en papier ou le filtré à membrane (accessoire spécial) doit toujours être enlevé. Il est recommendé d'utiliser un filtré en papier spécial (humide) (voir systèmes de filtres).
— Dans le cas de liquides non conducteurs p. ex. émulsion de forage, huiles et graisses), l'appareil n'est pas mis hors service lorsque le recipient est repli. Le niveau de replissage doit être contrôle en permanence et le recipient vidange à temps.

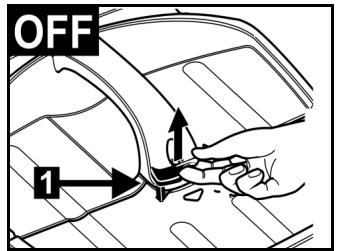

Metre le Power Filter Clean hors service

Position de l'interrupteur coulissant (1) - vers le haut.

Instruction:

Lors de l'aspiration de saletés humides avec le suéur à capitonnages ou le suéur à rainures, ou lorsqu'on aspire principalement de l'eau d'un récipient, il est recommendé de désactiver la fonction - Power Filter Clean -
Lorsque le niveau de liquide max. est atteint, l'appareil se met automatiquement hors service.
- Mettre l'appareil hors service et vider le recipient.
A la fin de l'aspiration humide, nettoyer et secher le filtré à pris plat, les electrodes ainsi que le récipient.

Entretien et maintenance

Danger!

Il convient de débrancher toujours la fiche réseau avant d'effectuer des travaux sur l'aspirateur.

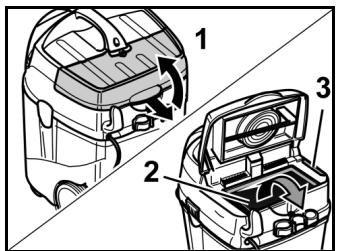

Remplacer le filtré à pris plats, respectivement le filtré d'aération

Ouvrir le couvercle du filtré (1)

Remplacer le filtré à pris plats (2), respectivement le filtré d'airation (3)
Fermer le couvercle de filtrte, il doit se verrouiller de manière audible

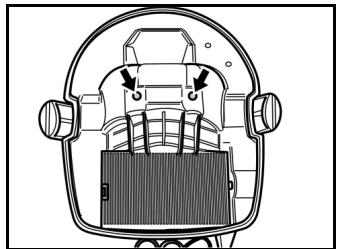

Nettoyer les electrodes

Déverrouiller et déposer la tête d'aspiration
Nettoyer les electrodes
Mettre en place et verrouiller la tete d'aspiration

Remarques relatives aux dérangements

La turbine d'aspiration ne fonctionne pas

Vérifier le cable, la fiche, le fusible et la prise.
Mettre l'appareil en marche.

La turbine d'aspiration s'arrête

Vider le réservoir.

La turbine d'aspiration ne redémarre pas après la vidange du recipient

Mettre l'appareil hors service et attendre 5 s, le réenclencher après 5 s.
Nettoyer les electrodes ainsi que l'espace intermédiaire entre les electrodes.

La force d'aspiration diminue

Enlever les bouchages dans la buse d'aspiration, le tube d'aspiration, la poignée du Power Filter Clean, le flexible d'aspiration ou le filtré à plis plat.

Remplacer le filtré en papier.
Nettoyage du filtré: actionner plusieurs fois le Power Filter Clean à la poignée.
Verrouiller correctement le couvercle de filtré.
Remplacer le filtré à pris plat.

Sortie de poussières lors de l'aspiration

Vérifier la position de montage correcte du filtré à pris plat.

Remplacer le filtré à pris plat.

La mise hors service automatique (aspiration humide) ne se déclenché pas

Nettoyer les electrodes ainsi que l'espace intermédiaire entre les electrodes.
Contrôler en permanence le niveau de replissage lorsque le liquide n'est pas électroconducteur.

Power Filter Clean s'enclenche en continu

Debrancher la buse d'aspiration bloquée, respectivement l'extrémité du tuyau.
Mettre fin à l'aspiration continue à partir du réservoir de liquide, ou désactiver la fonction - Power Filter Clean - (voir chapitre aspiration humide).
Enlever les bouchages dans la buse d'aspiration, le tube d'aspiration, la poignée du Power Filter Clean, le flexible d'aspiration ou le filtré à plis plat.

Remplacer le filtré à pris plat.

NT 361 Eco / NT 361 Eco TE

A

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

[phone]

DK

Kärcher Rengöringsystemer A/S

Geilhavegard 5

6000 Kolding

70206667

GR

conducteur électrique

C = Clip-Verbinding

Clip connection

Connexion de clip

DN = Konus-Verbindung

Cone connection

Connexion de cône

*BIA C geprüft; Rückhaltvermögen ≥ 99,9 % * BIA C approved; Retention ≥ 99,9 % * Contrôle BIA C; Conservation ≥ 99,9 %		Bestell-Nr. Order No. Numéro de référence		Menge Quantity Quantité	Normalstäube Normal dust Poussières normales	Feinstäube Fine dust Poussières fines	Abrasive Stäube Abrasive dust Poussières abrasives	Flüssigkeiten / nasser Schmutz Liquids / wet dirt Liquides / saletès humides
		NT 361 Eco/TE	NT 561 NT 611 Eco/TE
	Flachfaltenfilter * Flat pleated filter * Filtre plat à plis *	6.904-206	6.904-206	1	X	X	X
	Papierfiltertüte 2-lagig * Paper filter bag double layered * Sachet filtre à 2 épaisleurs *	6.904-210	6.904-208	5	X		X
	Membranfilter Diaphragm filter Filtre à membrane	6.904-212	6.904-212	1	X	X	X
	Spezialfiltertüte / nass Special filter bag / wet Sachet filtre spécial / mouillé	6.904-171	6.904-211	5			X	X
	Flachfaltenfilter * (PES) Flat pleated filter * (PES) Filtre plat à plis * (PES)	6.904-190	6.904-190	1				X
