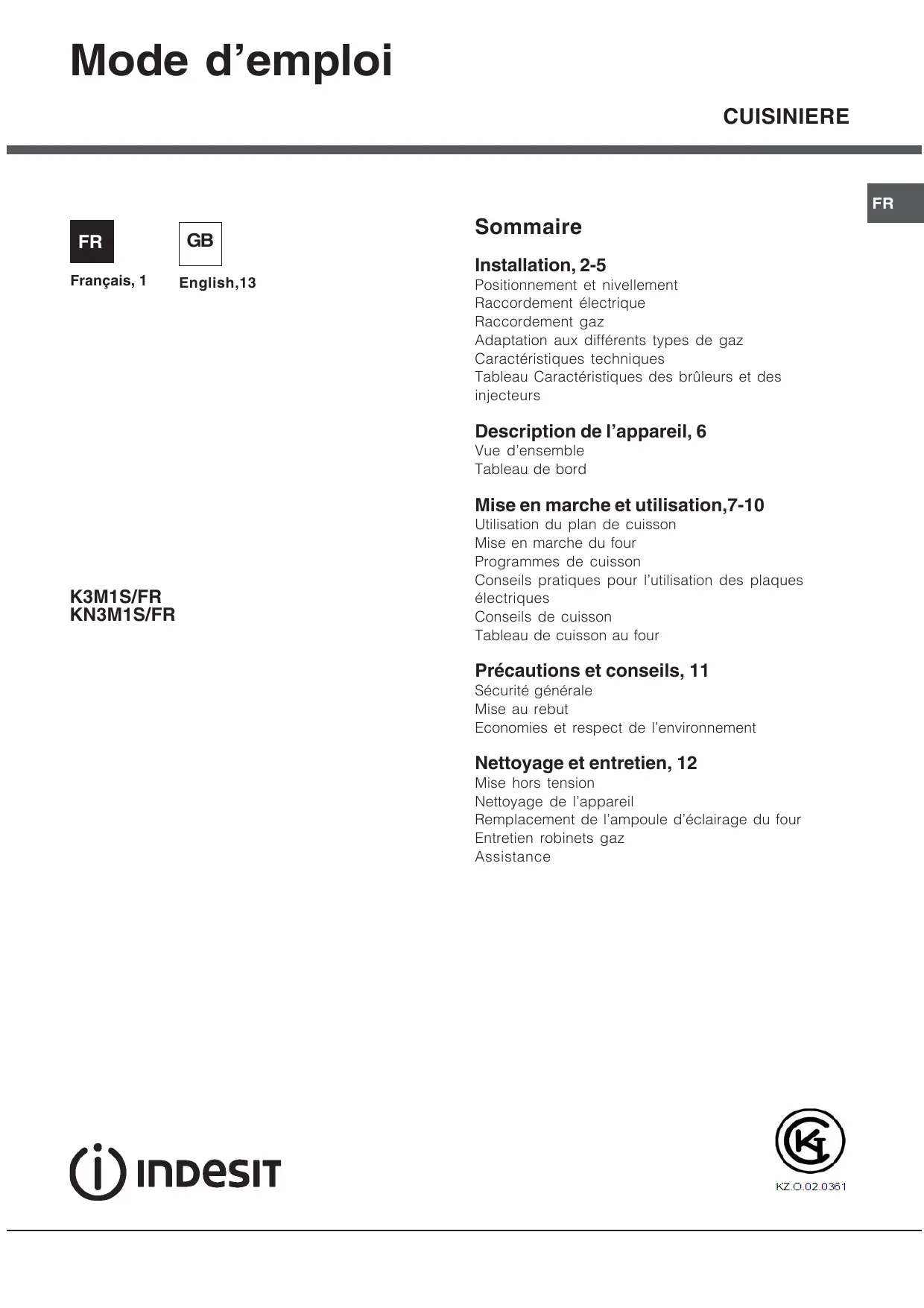

Description de l’appareil, 6 Vue d’ensemble Tableau de bord

Mise en marche et utilisation,7-10

K3M1S/FR KN3M1S/FR Utilisation du plan de cuisson

Mise en marche du four Programmes de cuisson Conseils pratiques pour l’utilisation des plaques électriques Conseils de cuisson Tableau de cuisson au four

Précautions et conseils, 11

Sécurité générale Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 12

Mise hors tension Nettoyage de l’appareil Remplacement de l’ampoule d’éclairage du four Entretien robinets gaz Assistance

pièces voisines (voir figure B) – à condition qu’il ne s’agisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque d’incendie

– équipées d’un conduit d’aération avec l’extérieur comme décrit plus haut. Local adjacent

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées

à l’intérieur des bâtiments d’habitation et de leur dépendances. • Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz Avril 1982 + additif n°1 Juillet 1984). • Règlement sanitaire départemental. Aération des locaux L’appareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays d’installation. Il est indispensable que la pièce où l’appareil est installé dispose d’une quantité d’air égale à la quantité d’air comburant nécessaire à une bonne combustion du gaz (le flux d’air doit être d’au moins 3 m3/h par kW de puissance installée). Les prises d’air, protégées par des grilles, doivent disposer d’un conduit d’au moins 2 cm2 de section utile et dans une position qui leur évite tout risque d’être bouchées accidentellement, même partiellement (voir figure A). Ces ouvertures doivent être agrandies de 100% (surface minimale 2 cm2) en cas d’appareils dépourvus du dispositif de sécurité de flamme et quand l’afflux de l’air provient de manière indirecte de

! Après une utilisation prolongée de l’appareil, il est conseillé d’ouvrir une fenêtre ou d’augmenter la vitesse de ventilateurs éventuels.

Evacuation des fumées de combustion La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion réalisé au moyen d’une hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès qu’on allume l’appareil (voir figures).

Evacuation directement à l’extérieur

Evacuation par cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

! Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne gardez dans la pièce que la bouteille que vous êtes en train d’utiliser, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

Positionnement et nivellement

! L’appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. ! Assurez-vous que le mur en contact avec la paroi arrière de l’appareil est réalisée en matériel ignifuge résistant à la chaleur (T 90°C).

Min. • si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de l’appareil; • si la cuisinière est installée sous un HOOD élément suspendu, il Min. 600 mm. faut que ce dernier soit placé à au moins 420mm de distance du plan. Il faut prévoir une distance de 700mm si les éléments suspendus sont inflammables (voir figure); • ne placez pas de rideaux derrière la cuisinière ou sur ses côtés à moins de 200 mm de distance; • pour l’installation de hottes, conformez-vous aux instructions de leur notice d’emploi. Nivellement Pour mettre l’appareil bien à plat, vissez les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure).

Montage des pieds* par encastrement sous la base.

(voir tableau des caractéristiques techniques).

En cas de raccordement direct au réseau, il faut

intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes NFC 15-100 (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

FR Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé. ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Pour raccorder l’appareil au réseau de distribution du gaz ou à la bouteille de gaz utilisez un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Assurez-vous auparavant que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si l’alimentation s’effectue avec du gaz liquide en bouteille, utilisez des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, l’alimentation du gaz est orientable latéralement* : inversez l’about annelé avec le bouchon de fermeture et remplacez le joint d’étanchéité (fourni avec l’appareil). ! Pour un fonctionnement en toute sécurité, pour un meilleur emploi de l’énergie et une plus longue durée de vie de l’appareil, vérifiez que la pression d’alimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).

*N’existe que sur certains modèles

Remplacement des injecteurs des brûleurs du plan de cuisson: 1.enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; 2. dévissez les injecteurs à l’aide d’une clé à tube de 7mm (voir figure), et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau Caractéristiques des brûleurs et des injecteurs) ;

Après avoir effectué le raccordement, assurez-vous que le tuyau :

• ne touche en aucun point à des parties pouvant atteindre plus de 50°C; • ne soit pas soumis à traction ou torsion et ne présente pas de pliures ou étranglements; • ne risque pas d’entrer en contact avec des corps tranchants, des arêtes vives, des parties mobiles et ne soit pas écrasé; • puisse être facilement contrôlable sur toute sa longueur pour vérifier son état de conservation; • ait moins de 1500mm de long; • soit bien fixé à ses deux extrémités à l’aide de bagues de serrage conformes à la réglementation en vigueur dans le pays. ! Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisinière est installée dans des conditions de classe 2 – sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (voir ci-dessous). Raccordement gaz par tuyau flexible en acier inox, à paroi continue avec raccords filetés Assurez-vous que le tuyau et les joints sont bien conformes aux normes applicables dans le pays d’installation. Pour installer le tuyau, enlevez l’about annelé équipant l’appareil (le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique). ! Procédez au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres d’extension maximale. Veillez à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles. Vérification de l’étanchéité Une fois l’installation terminée, vérifiez l’étanchéité de tous les raccords en utilisant une solution savonneuse, n’utilisez jamais de flamme.

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que celui pour le quel il a été conçu (indiqué sur l’étiquette de réglage sur le couvercle).

3.remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson : 1.placez le robinet sur la position minimum; 2.enlevez le bouton et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à obtenir une petite flamme régulière; ! En cas de gaz liquides, il faut visser à fond la vis de réglage ; 3.vérifiez si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne s’éteint pas. ! Les brûleurs du plan de cuisson ne nécessitent pas de réglage de l’air primaire.

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1 Brûleur Norme EN 50304 Consommation énergie déclarée pour Classe convection naturelle fonction four : Statique Directives Communautaires: 2006/95/EC du 12/12/06 (Basse Tension) et modifications successives - 2004/108/EC du 15/12/04 (Compatibilité Electromagnétique) et modifications successives 2009/142/EC du 30/11/09 (Gaz) et modifications successives 93/68/EC du 22/07/93 et modifications successives 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

Support GRILLE Support LECHEFRITE Pied de réglage

Utilisation du plan de cuisson Allumage des brûleurs Un petit cercle plein près de chaque bouton BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson : 1. approchez une flamme ou un allume-gaz ; 2. poussez sur le bouton du BRULEUR tout en le tournant dans le sens inverse des aiguilles d’une montre jusqu’au symbole grande flamme E. 3. pour régler la puissance de la flamme souhaitée, tournez le bouton BRULEUR dans le sens inverse des aiguilles d’une montre : sur la position minimum C, sur la position maximum E ou sur une position intermédiaire. Si l'appareil est équipé d'un allumage X électronique* (X) il faut d'abord appuyer sur la touche d'allumage, repérée par le symbole correspondant , puis C pousser à fond et tourner en même temps dans le sens inverse des aiguilles d'une montre le bouton BRULEUR pour l'amener en face du symbole grande flamme, jusqu'à l'allumage. ! En cas d’extinction accidentelle des flammes, éteignez le brûleur et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur, tournez le bouton jusqu’à la position d’arrêt . Si l’appareil est équipé d’un dispositif de sécurité* de flamme (C), pousser sur le bouton BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif. Plaques électriques* Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d’une montre ou dans le sens inverse en choisissant une des 6 positions possibles : Position Plaque normale ou rapide 0 FR Conseils pratiques pour l’utilisation des brûleurs Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utilisez des casseroles à fond plat, munies de couvercle et d’un diamètre adapté au brûleur: Brûleur

ø Diamètre récipients (cm)

! Pour les modèles équipés d'une grille de réduction, n'utilisez cette dernière que pour le brûleur auxiliaire quand vous utilisez des casseroles ayant moins de 12 cm de diamètre.

Mise en marche du four

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. ! Avant toute utilisation, vous devez impérativement enlever les films plastiques situés sur les côtés de l’appareil ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. N’utiliser la position 1 du four qu’en cas de cuissons au tournebroche. 1. Pour sélectionner le programme de cuisson souhaité, tourner le bouton PROGRAMMES. 2. Choisir la température conseillée pour ce programme ou celle qu’on préfère à l’aide du bouton THERMOSTAT. Un tableau de cuisson sert de guide et indique notamment les températures conseillées pour plusieurs préparations culinaires (voir tableau cuisson au four).

* N’existe que sur certains modèles

• modifier la température à l’aide du bouton THERMOSTAT ; • programmer la durée et l’heure de fin de cuisson (voir ci-dessous); • interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Il faut toujours placer les plats sur la grille fournie avec l’appareil. Voyant THERMOSTAT Allumé, il signale la montée en chaleur du four. Il s’éteint dès que la température sélectionnée est atteinte. Le voyant s’allume et s’éteint tour à tour pour indiquer que le thermostat fonctionne et maintient la température au degré près. Eclairage du four Pour l’allumer, amener le bouton PROGRAMMES sur une position autre que la position “0”. Il reste allumé tant que le four est en marche. Si on tourne le bouton sur , la lampe s’allume sans activer aucune résistance.

Programmes de cuisson

! Pour tous les programmes il est possible de sélectionner une température comprise entre 50°C et MAX., sauf pour le programme GRIL, pour lequel il est préconisé de sélectionner MAX. Programme Four Statique Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme Pâtisserie L’élément chauffant inférieur est branché. Cette position est conseillée pour parfaire la cuisson d’aliments (placés dans des plats à rôti) qui sont déjà bien cuits à la surface mais encore mous à l’intérieur ou pour des gâteaux garnis de fruits ou de confiture qui ont besoin de se colorer modérément à leur surface. A remarquer que cette fonction ne *N’existe que sur certains modèles 8

permet pas d’atteindre une température maximum à l’intérieur du four (250°C), il est par conséquent déconseillé de cuire en maintenant longuement le four dans cette position à moins qu’il ne s’agisse de gâteaux qui exigent des températures inférieures ou

égales à 180°C. Programme Résistance de voûte Mise en marche de la résistance de voûte. La température plutôt élevée et directe du gril permet de saisir immédiatement les viandes évitant ainsi qu’elles ne durcissent en perdant leur jus. Programme Grill Mise en marche de la résistance de voûte et du tournebroche. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc... ! Les cuissons Grill et Résistance de voûte doivent avoir lieu porte fermée. Tiroir dessous de four* Vous pouvez utiliser le tiroir situé en dessous du four pour ranger vos poêles et vos accessoires de cuisine. Quand le four est branché, vous pouvez aussi vous en servir pour garder vos plats au chaud. Le tiroir s’ouvre vers le bas. Attention : n’y déposez pas de matériel inflammable. ! Les surfaces intérieures du tiroir (s'il y en a un) peuvent devenir chaudes. Attention: ne placez jamais de récipients bouillants, de mets chauds ou du matériel inflammable à l'intérieur du tiroir chauffe-plats.

Conseils pratiques pour l’utilisation des plaques électriques

Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d’utiliser des casseroles à fond plat n’ayant pas un plus petit diamètre que celui de la plaque.

Plaque normale ou rapide

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat. PIZZA • Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante. • Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.

*N’existe que sur certains modèles

Brochettes de calmars et crevettes

Tranches de colin Légumes grillés Côte de veau Côtelettes Hamburgers Poulet à la broche Agneau à la broche

1.5 1.0 • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil a été conçu pour cuire des aliments et pour être utilisé par des adultes conformément aux instructions fournies par cette notice, applicables à tous les pays dont les symboles figurent au début de la notice. . • Cette notice concerne un appareil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles). • Eloignez les enfants. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de l’appareil. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Evitez de fermer le couvercle en verre du plan de cuisson (équipant certains modèles) si les brûleurs sont allumés ou encore chauds. • Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. • N’utilisez pas de solutions inflammables (alcool, essence..) à proximité de l’appareil lorsqu’il est en marche. • Ne stockez pas de matériel inflammable dans la niche de rangement du bas ou dans le four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Lorsque l’appareil n’est pas utilisé, assurez-vous que les boutons sont bien sur la position et que le robinet du gaz est fermé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Faites appel au service d’assistance.

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Cet appareil doit être exclusivement destiné à l’usage pour lequel il a été conçu. Toute autre utilisation (telle que le chauffage d’une pièce, par exemple) est impropre et, en tant que telle, dangereuse. Le fabricant décline topute responsabilité en cas de dommages provoqués par l’usage impropre de l’appareil.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. • La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Les électroménagers usagés pourront être remis au service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de l’achat d’un nouvel appareil de même type. Tous les principaux fabricants d’électroménagers s’appliquent à créer et gérer des systèmes de collecte et d’élimination des appareils usagés.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses. • Pour vos cuissons au Gratin, nous vous conseillons de garder la porte du four fermée : Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ). • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Nettoyage de l’appareil ! Ne nettojez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

• Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux.

Rincez abondamment et essuyez soigneusement. N’utilisez ni poudres abrasives ni produits corrosifs. • Nettoyez fréquemment l’extrémité des dispositifs de sécurité* de flamme. • Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. • Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. • Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle. Le couvercle Pour le nettoyage des modèles équipés de couvercle en verre, utilisez de l’eau tiède. Evitez tout produit abrasif. Vous pouvez déposer le couvercle pour simplifier le nettoyage de la zone arrière du plan de cuisson : ouvrez-le

1. Débranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).

2. Dévissez l’ampoule et remplacez-la par une autre de même type : tension 230 V, puissance 25 W, culot E 14. 3.Remontez le couvercle et rebranchez le four au réseau électrique.

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. Nettoyage automatique du four par catalyse* Dans certains modèles de four, les parois verticales intérieures sont revêtues d’un émail poreux dit émail catalytique. Il a pour propriété de détruire les corps gras sous l’effet de la chaleur. Ceci est possible quand la température des parois dépasse 170°C. En fin de cuisson, s’il y a encore des traces de graisse sur les parois catalytiques, continuez à faire fonctionner le four, à vide, porte fermée, en amenant le bouton FOUR sur la position MAX, pendant un laps de temps compris entre 60 et 90 minutes selon le degré de salissure. Vous pouvez accélérer le dégraissage en nettoyant les projections alimentaires plus importantes avec un peu d’eau chaude et une brosse souple. ! L’émail catalytique est résistant mais il faut éviter : degratterl’émailavecdesobjetstranchants(couteaux…) et d’utiliser des détergents ou des produits de nettoyage abrasifs, les propriétés autonettoyantesdel’émailrisqueraientautrementd’êtredétruitesirrémédiablement.

*N’existe que sur certains modèles
