Type de produit	Automatisme de portail
Marque	CAME
Modèle	ZR24
Alimentation	230 V c.a. monophasé, 50-60 Hz
Puissance moteur max.	500 W
Protection du boîtier	IP54
Fusible de ligne	5 A
Fusible accessoires 24 V	1 A
Puissance max. accessoires 24 V	5 W
Fonctions principales	Fermeture automatique, homme mort, ouvre-stop, ouvre-stop-ferme-stop, réouverture sur obstacle, arrêt total
Sécurité	Branchement de photocellules pour réouverture en fermeture ou arrêt total
Réglages	Temps de fonctionnement (15-50 s), temps de fermeture automatique (1-120 s)
Mémorisation radio	Par bouton-poussoir sur la carte, compatible avec carte AF
Entretien	Couper la tension avant toute intervention interne
Indications lumineuses	LED de signalisation pour mémorisation
Sortie auxiliaire	230 V c.a. en mouvement (max. 25 W, ex. clignotant)

FOIRE AUX QUESTIONS - ZR24 CAME

Comment brancher les photocellules sur le ZR24 ?

Les photocellules se branchent sur les bornes prévues à cet effet. Pour une réouverture en phase de fermeture, reliez-les aux bornes 2-C1. Pour un arrêt total, utilisez les bornes 1-2. Consultez le schéma de la notice.

Comment régler le temps de fermeture automatique ?

Utilisez le trimmer T.C.A. (trimmer de réglage fermeture automatique) sur la carte. Tournez-le pour ajuster le temps entre 1 et 120 secondes. Activez la fonction avec le sélecteur 1 ON.

Que faire si le portail ne répond plus à la télécommande ?

Vérifiez d'abord l'alimentation électrique et le fusible de ligne (5A). Ensuite, assurez-vous que la carte radio AF est correctement branchée et que les codes des émetteurs sont mémorisés. Si nécessaire, répétez la procédure de mémorisation.

Comment mémoriser une nouvelle télécommande ?

Appuyez sur le bouton PROG de la carte de base : la LED clignote. Envoyez un code avec la télécommande. La LED reste allumée pour confirmer la mémorisation. Répétez pour chaque émetteur.

Quelle est la puissance maximale du moteur compatible ?

Le ZR24 peut commander des motoréducteurs 230 V monophasés d'une puissance jusqu'à 500 W.

Puis-je utiliser des accessoires en 24 V ?

Oui, la carte fournit une sortie 24 V pour les accessoires, avec une protection par fusible de 1 A. La puissance totale ne doit pas dépasser 5 W.

Comment activer la fonction homme mort ?

Réglez le trimmer T.L. (temps de fonctionnement) au minimum. En maintenant le bouton-poussoir enfoncé, le portail fonctionne ; dès qu'on le relâche, il s'arrête.

Que signifie le voyant LED sur la carte ?

La LED de signalisation indique l'état de la mémorisation radio : elle clignote pendant l'apprentissage et reste allumée fixe lorsque le code est mémorisé.

Comment choisir le mode de commande (ouvre-stop ou ouvre-stop-ferme-stop) ?

Utilisez le sélecteur de fonctions à 2 interrupteurs. Positionnez le cavalier 2 sur ON pour le mode ouvre-stop-ferme-stop avec le bouton et la radio, ou sur OFF pour le mode ouvre-stop.

Est-ce que le ZR24 peut être utilisé pour un portail coulissant ?

Oui, le ZR24 est conçu pour commander des motoréducteurs 230 V, y compris ceux pour portails coulissants, dans la limite de 500 W. Vérifiez les caractéristiques de votre moteur.

MODE D'EMPLOI ZR24 CAME

Le tableau électrique ZR24 est en mesure de commander des motoréducteurs en 230V monophasés avec une puissance jusqu'à 500W, fréquence 50 ÷ 60 Hz.

Conçu et fabriqué entièrement par CAME CANCELLI AUTOMATICI S. p. A., il est conforme aux normes en vigueur.

Boîtier en ABS avec degré de protection IP54.

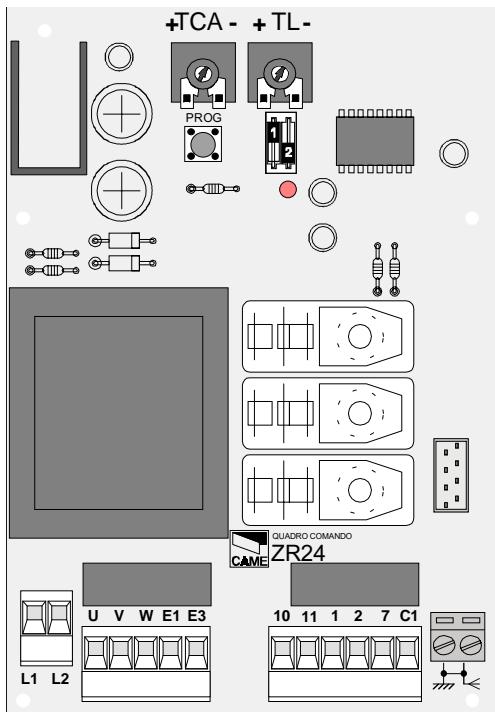

La carte doit être alimentée en 230V a.c. sur les bornes L1 et L2 et est protégée à l'entrée par un fusible de 5A, tandis que les accessoires en basse tension 24V sont protégés par un fusible de 1A.

La puissance totale des accessoires en 24V ne doit pas dépasser 5W.

Sécurité

Il est possible de brancher des photocellules et de les programmer pour:

• Réouverture en phase de fermeture (2-C1), les cellules photoélectriques provoquent l'inversion de marche jusqu'à l'ouverture complète si elles détectent un obstacle durant la phase de fermeture du portail;
• Stop total (1-2), arrêt du portail et désactivation d'un éventuel cycle de fermeture automatique; pour activer de nouveau le mouvement, il faut agir sur les boutons-poussoirs ou sur la radiocommande.

Autres fonctions

• Fermeture automatique. Le temporisateur de fermeture automatique.

avant d'intervenir à

l'intérieur de

L'appareillage, couper

la tension de ligne

technique est autoalimenté à la fin du temps de la course en ouverture.

Le temps réglable est programmé, cependant, il est subordonné à l'intervention d'éventuels accessoires de sécurité et il est exclu après une intervention de "stop" ou en cas de coupure de courant;

• Fonction "homme mort". Fonctionnement du portail en maintenant appuyé le bouton poucevoir (exclut la fonction de la radiocommande).

Réglages

• Temps de fermeture automatique;
• Temps de fonctionnement.

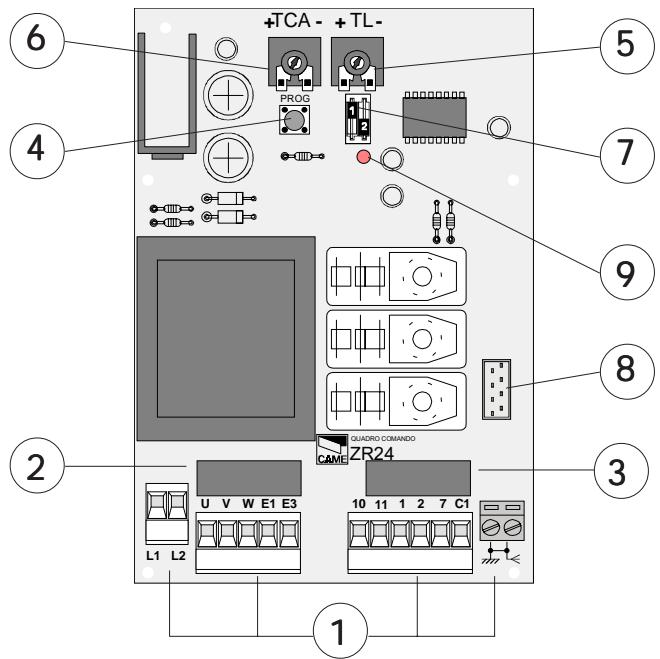

1 Plaque à bornes de connexion 2 Fusible de ligne 5A 3 Fusible accessoires 1A 4 Bouton-poussoir mémorisation code radio 5 Trimmer de réglage temps de fonctionnement 6 Trimmer de réglage fermeture automatique 7 Sélecteur de fonctions à 2 interrupteurs à positions multiples (voir page 5) 8 Branchement carte radiofréquence AF (voir tableau page 9) 9 LED de signalisation

Moteur monophasé 230V (c. a.) max. 500W

Moteur monophasé 230V (c. a.) max. 500W

Sortie 230V (c. a.) en mouvement (ex. branchement clignotant - max. 25W)

1 ON Fermeture automatique activée; (1 OFF éteinte) 2 ON "Ouvre-stop-ferme-stop" avec bouton (2-7) et commande-radio (carte AF insérée) activée; 2 OFF "Ouvre-stop" avec bouton (2-7) et commande-radio (carte AF insérée) activée;

F Trimmer T. L. = Réglement du temps de fonctionnement (min. 15", max. 50").

(Note : la fonction "homme mort" s'active en réglant le temps de fonctionnement au minimum).

Trimmer T. C. A. = Réglage du temps de fermeture automatique (min. 1", max. 120").

A. Placer une carte AF. B. Codifier le/s émetteur/s. C. Mémoriser la codification sur la carte base.

La carte AF doit OBLIGATOIREMENT être branchée en l'absence de tension car la carte mère ne la reconnaît que quand elle est alimentée.

1. appuyer en séquence sur P1 ou P2 pour mémoriser le code; à la dixième impulsion, une double sonnerie confirme que le code a été mémorisé

La première codification doit être effectuée en maintenant les cavaliers en position pour les canaux 1 et 2, comme après la fig. A; pour des saisies successives éventuelles sur des canaux différents, voir fig. B

Voir les instructions qui se trouvent dans l'emballage de la carte AF43SR.

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de défaut)

ne saisir que le code

Stel enkel de code in

voir la notice d'instructions qui se trouve dans l'emballage

Appuyer sur la touche "PROG" sur la carte de base, le LED de signalisation clignote (voir fig.1), avec une touche du émetteur on envoie le code, le LED reste allumé pour signaler que la mémorisation s'est effectuée (fig.2).

N. B. : Si, successivement, on peut changer le code des émetteurs, il suffit de répéter la série décrite ci-dessus.

Hou de knop

Carte radiofréquence AF
