MODE D'EMPLOI ZL80 CAME

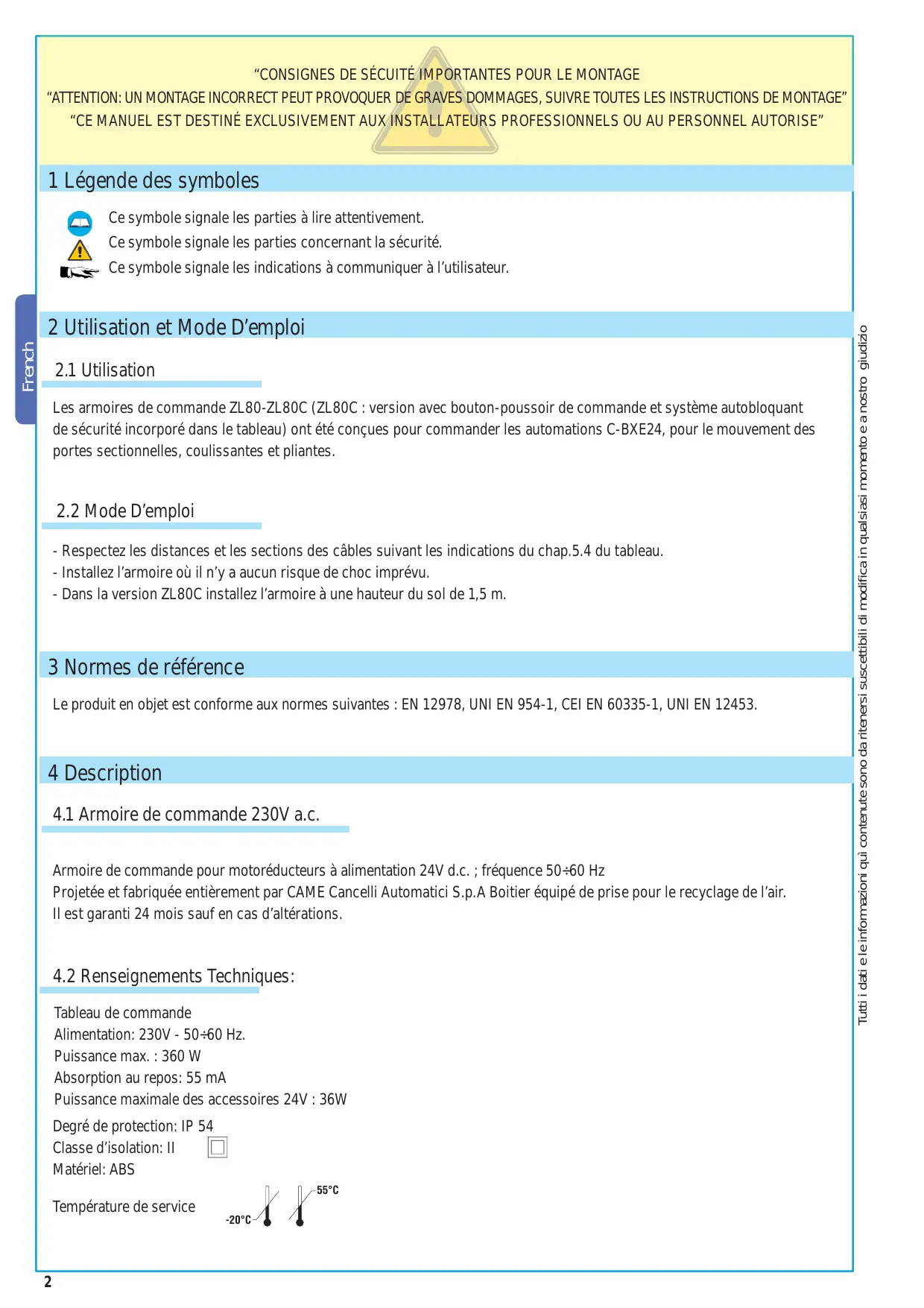

1 Légende des symboles

Ce symbole signale les parties à lire attentivement.

Ce symbole signale les parties concernant la sécurité.

Ce symbole signale les indications à communiquer à l'utilisateur.

2 Utilisation et Mode D'emploi

2.1 Utilisation

Les armoires de commande ZL80-ZL80C (ZL80C : version avec bouton-poussoir de commande et système autobloquant de sécurité incorpore dans le tableau) ont été conçues pour commander les automations C-BXE24, pour le mouvement des portes sectionnelles, coulissantes et pliantes.

2.2 Mode D'emploi

• Respecte z les distances et les sections des cables suivant les indications du chap.5.4 du tableau.
• Installez l'armoire où il n'y a aucun risque de chocol imprévu.
• Dans la version ZL80C installez l'armoire à une hauteur du sol de 1,5 m.

3 Normes de reférence

Le produit en objet est conforme aux normes suivantes : EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN 12453.

4 Description

4.1 Armoire de commande 230V a.c.

Armoire de commande pour motoréducteurs à alimentation 24V d.c.; fréquence 50 ÷ 60 ~Hz

Projetée et fabriquée entiement par CAME Cancelli Automatici S.p.A Boitier équipé de prise pour le recyclage de l'air.

Il est garanti 24 mois sauf en cas d'alterations.

4.2 Renseignements Techniques:

Tableau de commande

Alimentation: 230V - 50 ÷ 60Hz .

Puissance max. : 360 W

Absorption au repos: 55 mA

Puisssance maximale des accessoires 24V : 36W

Degre de protection: IP 54

Classe d'isoation: II

Matériel: ABS

Température de service

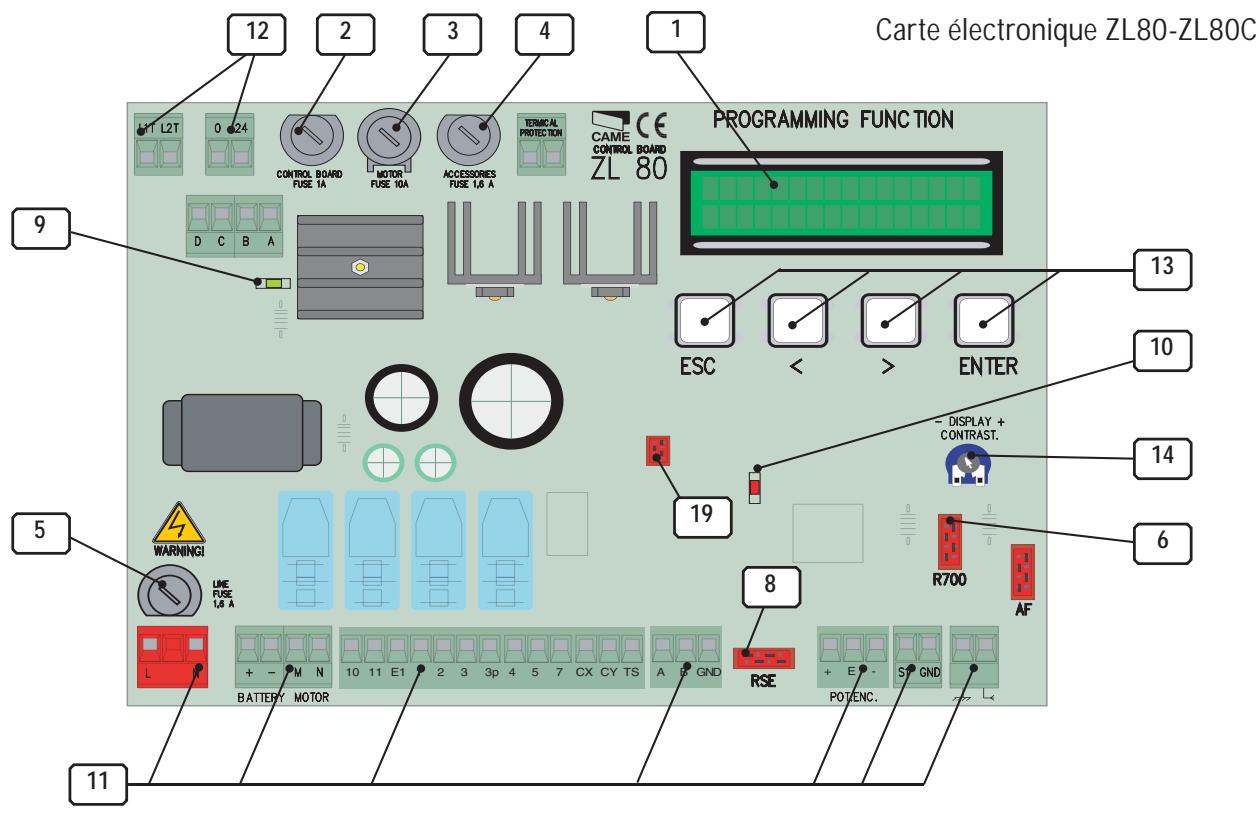

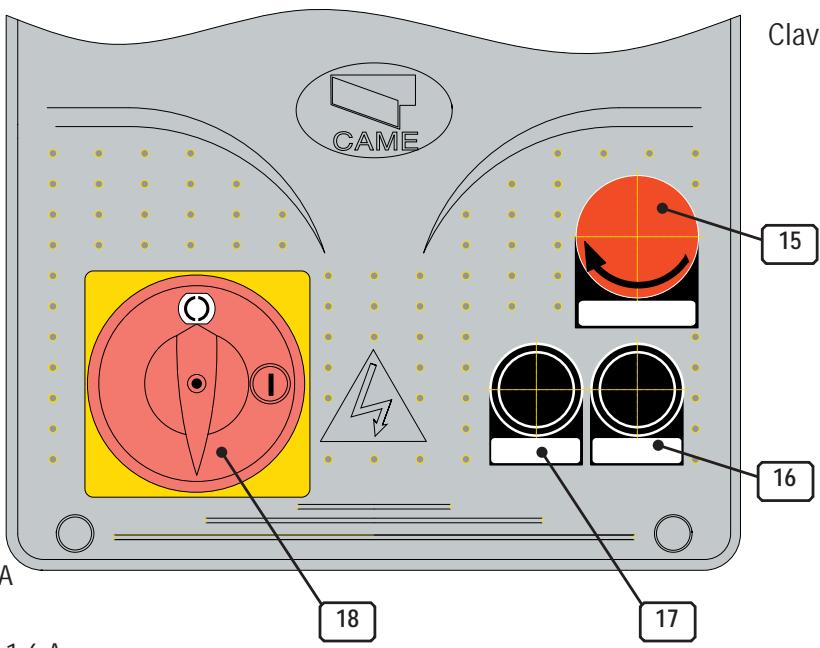

4.3 Listes des parties

Clavier du boitier ZT5C

1-Afficheur
2-Fusibles de la centrale 1 A
3-Fusibles du moteur 10 A
4-Fusibles des accessoires 1.6 A
5-Fusibles de la ligne 1.6 A
6- Branchement carte R700 pour décodage des dispositifs de commande (cartes transpondeur et à frottement)
7-Branchement carte AF pour radiofrequence
8- Branchement carte RSE pour décodage du signal pour communication avec PC
9 - Led de signalisation : alimentation
10 - Led de signalisation :communication erreur contacts désécurité ouverts
11 - Bornier de connexion
12 - Bornier de connexion transformateur
13 - Touches pour programmation
14 - Trimmer pour réglage contraste sur l'afficheur
15 - Bouton STOP
16 - Bouton FERMETURE
17-Bouton OUVERTURE
18 - Autobloquant de sécurité
19 - Connecteur carte liste de la mémoire (dispositif de sauvégarde des données installation et utilisateurs)

5 Installation

5.1 Contrôles préliminaires

Avant de proceder à l'installation, il est nécessaire de:

• Vérifiez que l'emplacement de fixation de l'armoire de commande soit solide et à l'abri des chocs. Le fixation doit être exécuté avec des vis, des chevilles, etc. appropriées à la surface de l'emplacement.
• Prévoir un disjoncteur omnipolaire approprié, avec plus de 3 mm de distance entre les contacts, pour sectionner l'alimentation.
• Vérifie que les connexions générées à l'intérieur du boitier (exécutées pour la continuité du circuit de protection) soient poursuivies d'un isolement supplémentaires par rapport aux autres éléments conducteurs internes;
• Prévoir des conduits et des caniveauaux appropriés pour le passage des cables électriques afin de les protégger contre tout dommage mécanique.

5.2 Outils et matériel

S'assurer d'avoir les outils et le matériel nécessaire pour effectuer le montage de l'automatisation en toute sécurité et conformément aux normes en vigueur. Sur la planche, quelques exemples de matériel pour l'installateur.

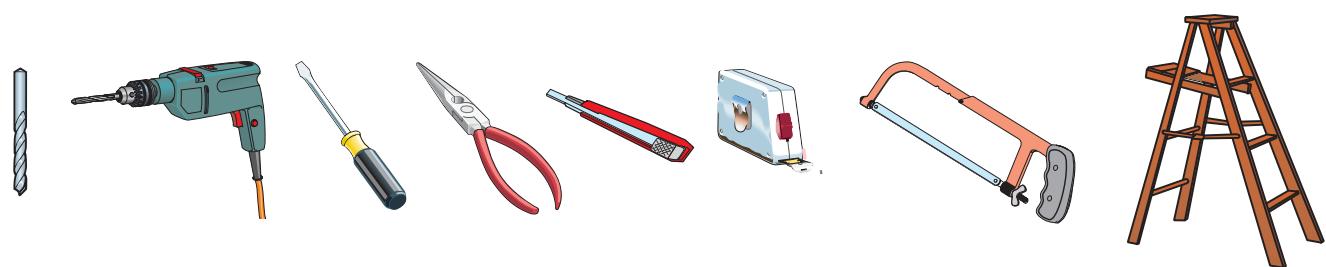

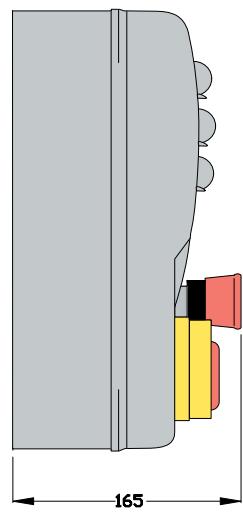

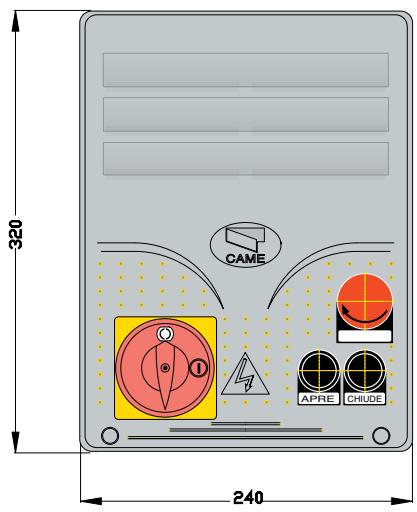

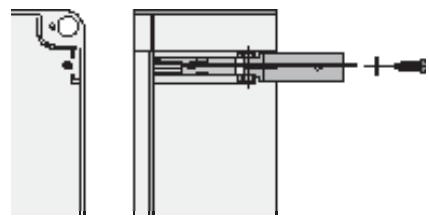

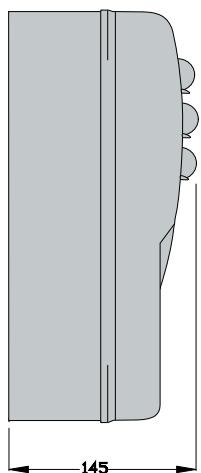

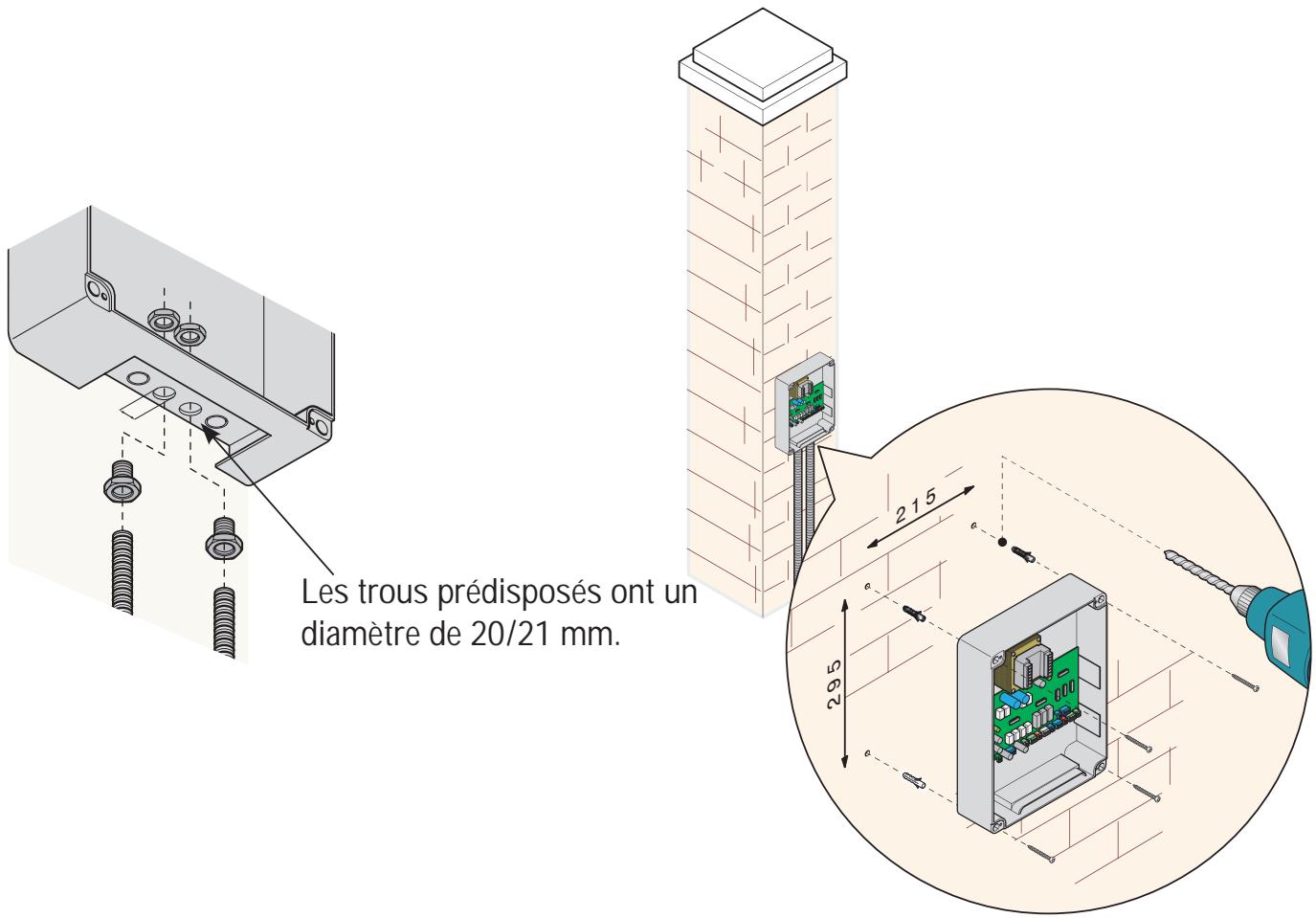

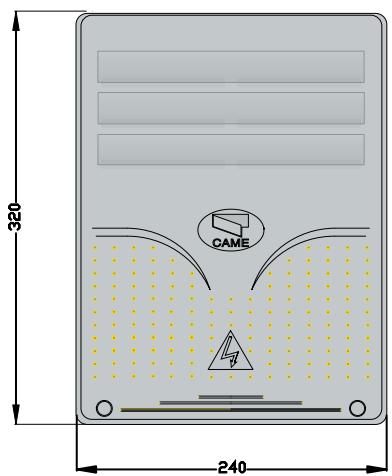

5.3 Dimensions, Distances et trous de fixation

Il est conseilé d'utiliser des vis de 6 mm. de diamètre max à tête bombée et empreinte cruciforme.

Dimensions boitier ZL80.
Dimensions boitier ZL80C

5.4 Types de cables et écaisseurs minimales

Branchements	Type de cable	Longueur Câble 1<10 m	Longueur Câble 10<20 m	Longueur Câble 20<30 m
Ligne d'alimentation 230/400V 3F	FROR CEI 20-22 CEI EN 50267-2-1	4G 1,5mm²	4G 2,5mm²	4G 4mm²
Ligne d'alimentation 230V 2		3G 1,5mm²	3G 2,5mm²	3G 4mm²
Moteurs 230/400V 2F/3F		4G 1mm²	4G 1,5mm²	4G 2,5mm²
Moteurs 24V		2 x 1mm²	2 x 1,5mm²	2 x 2,5mm²
Clignotant 230V		2 x 0,5mm²	2 x 1mm²	2 x 1,5mm²
Clignotant 24V		2 x 0,5mm²	2 x 1mm²	2 x 1,5mm²
Lampe de cycle/ courtoisie 230V		3G 0,5mm²	3G 1mm²	3G 1,5mm²
Alimentation accessoires 24V		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Voyants 24V		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Sortie 24V "en mouvement"		2 x 0,5mm²	2 x 0,5mm²	2 x 1mm²
Contacts de sécurité		2 x 0,5mm²	2 x 0,5mm²	2 x 0,5mm²
Boutons de commande N.O./N.F.		2 x 0,5mm²	2 x 0,5mm²	2 x 0,5mm²
Fin de course		3 x 0,5mm²	3 x 1mm²	3 x 1,5mm²
Commande 2e moteur accouplé		1 x 0,5mm²	1 x 0,5mm²	1 x 1mm²
Branchement antennae (max. 50 m)		RG58
Branchement encodeur (max. 30 m)		Câble blindé 2402C 22AWG

N.B. Au cas où les cables auraient une longueur différente de cette prévue dans le tableau, on détermine la section des cables sur la base de l'absorption effective des dispositifs branchés suivant les prescriptions indiquées dans la normative CEI EN 60204-1. Pour les branchements qui prévoient plusieurs charges sur la même ligne (séquentiels), il faut revoir les dimensions indiquées sur le tableau sur la base des absorptions et des distances effectives. Pour les branchements de produits qui ne sont pas prê-sents sur ce manuel la documentation de référence est celle qui est fournie avec lesdits produits.

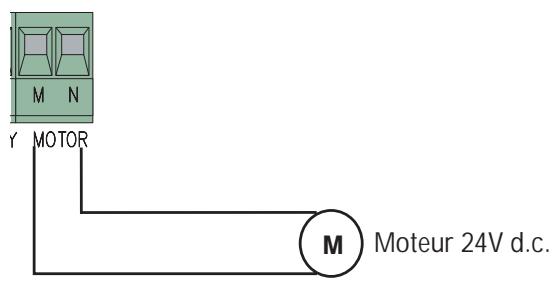

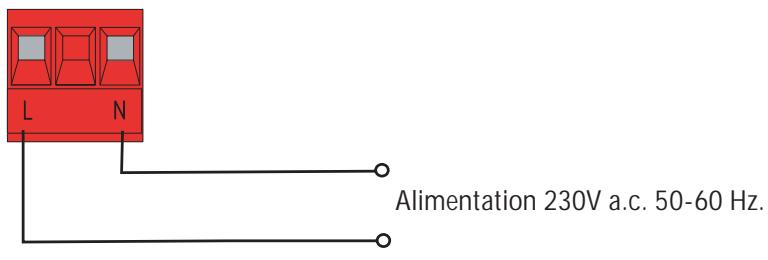

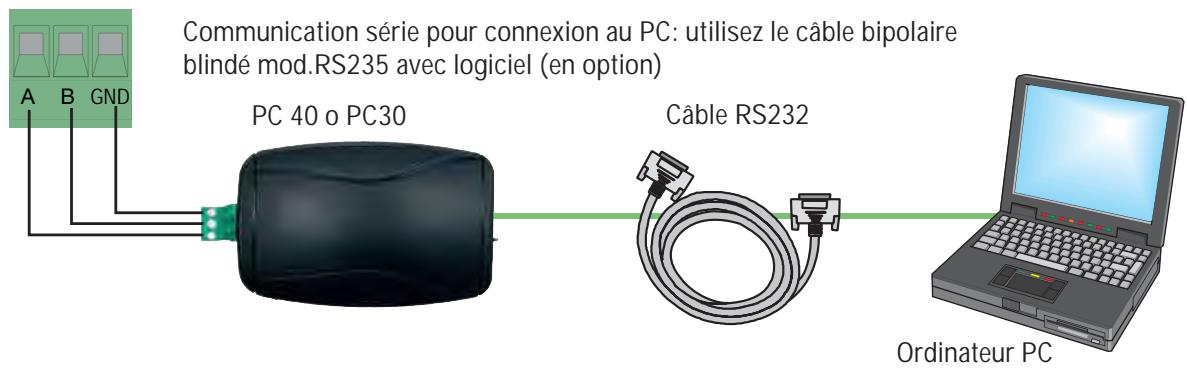

5.5 Connexions électriques

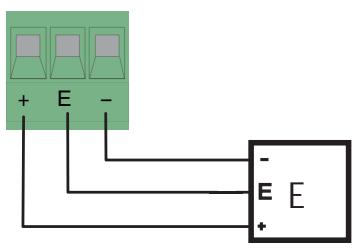

Branchement pour encodeur (pour la connexion entre l'automation et l'armoire de commande:utilisez le cable blinde type 2402C 22AWG)

5.5 Connexions électriques

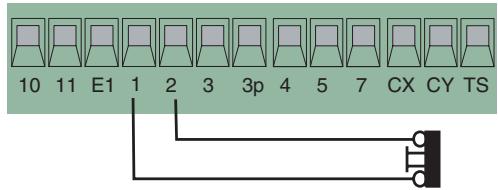

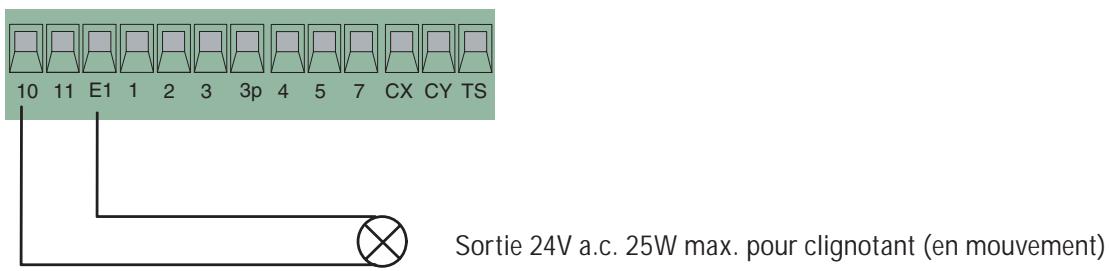

(2-7) Contact Ouvre-ferme (Pas à pas) ou Ouvre-stop-ferme-stop (Sequentiel) N.O.

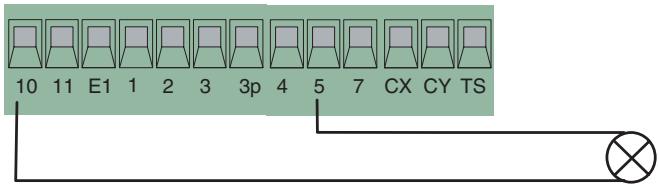

(10-5)Voyant Ouvre 24V 3W max.

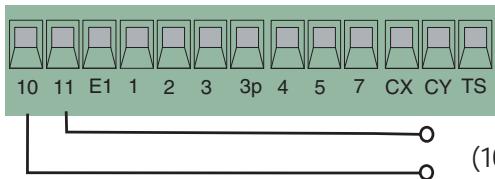

(10-11) Sortie 24V a.c. alimentation accessoires, 36W max.

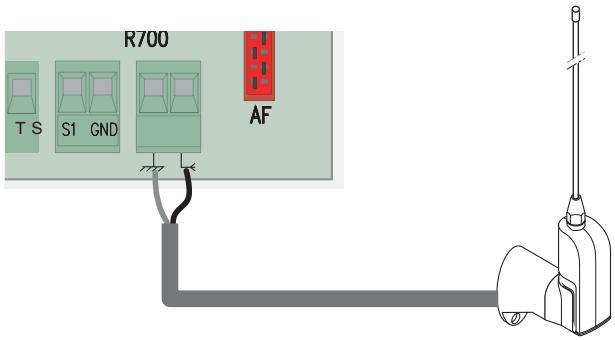

Connexion antenna

5.5 Connexions électriques

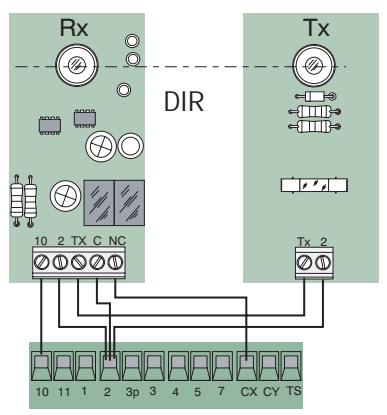

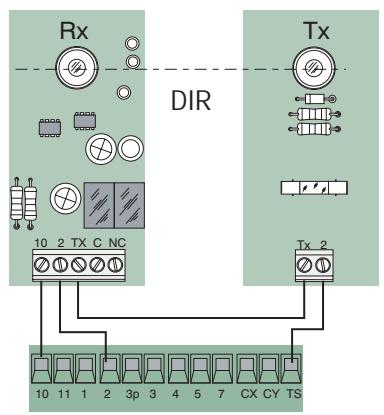

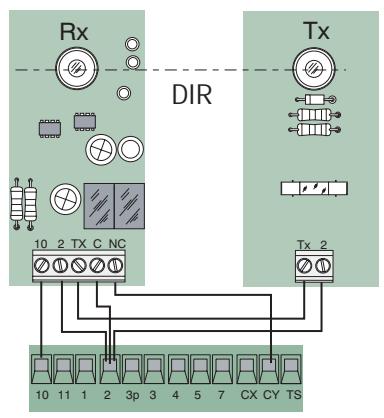

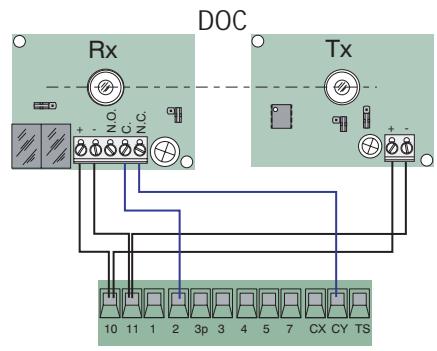

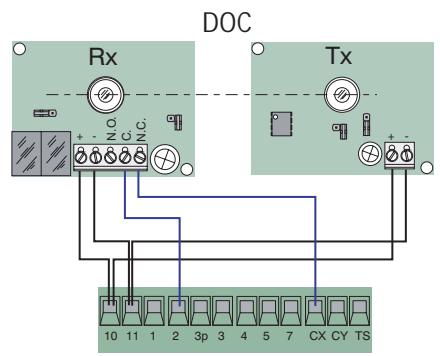

(2-CX) Connexion photocellules DOC et DIR

(2C-Y)Connexion photocellules DOC et DIR

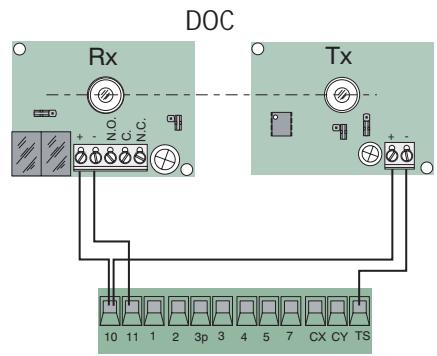

Test de contrôle du fonctionnement photocellules DOC et DIR

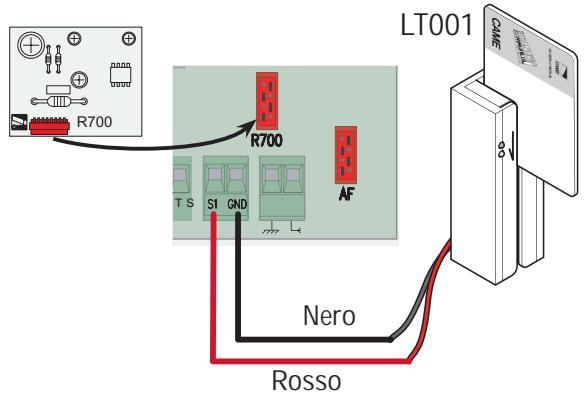

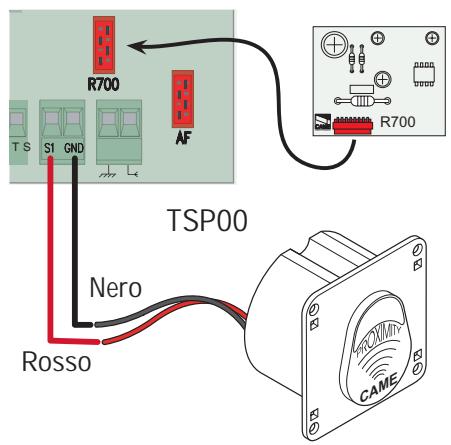

(S1-GND) Connexion capteurs TSP00 (transpondeur) LT001 (frottement)
N.B. Pour que la carte reconnaissse les capteurs, il faut connecter la carte de décodage prédisposée (R700).

6 Programmation

6.1 Description des commandes de l'afficheur.

La touche ENTER sert pour:

• entrerr dans les menus
• confirmer etmettre en mémoire la valeur définie

ESC

La touche ESC sert pour:

sortir des menus
-annuler les modifications

Les touches < > servant pour:

• se déplacer d'une activités à l'autre du menu.
• incrémenter ou déprémenter une valeur

Les indications < < > de I'afficheur servent pour:

• indiquer l'activité actuellément selectionnée

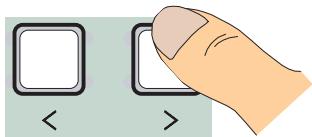

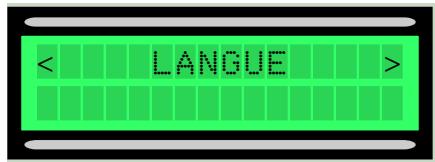

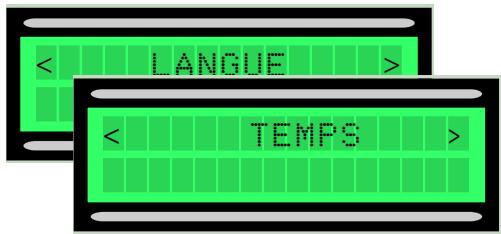

6.2 Surfer dans le menu

Pour entrer dans le menu, appuyez sur la touche ENTER pendant une seconde au minimum.

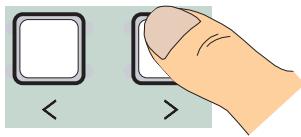

Pour désir l'activité du menu, utilisez les flèches...

...puis appuyez sur la touche ENTER

Utilisez aussi les flèches pour les «sous-menus» ...

... puis appuyez sur la touche ENTER

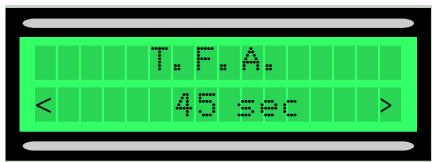

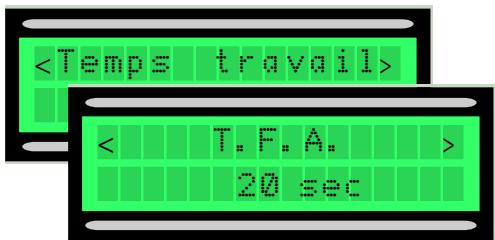

EXAMPLE

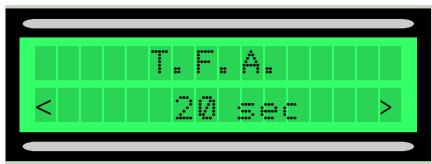

Si les flèches < > sont sur la fonction TEMPS, il est possible d'en modifier la valeur.

Pour augmenter ou diminuier la valeur procedez avec les flèches...

... puis appuyez sur la touche ENTER pour confirmer...

... pour sortir du menu attendez pendant 30 secondes, ou appuyez sur la touche ESC, jusqu'à l'affichage de la page écran initiale.

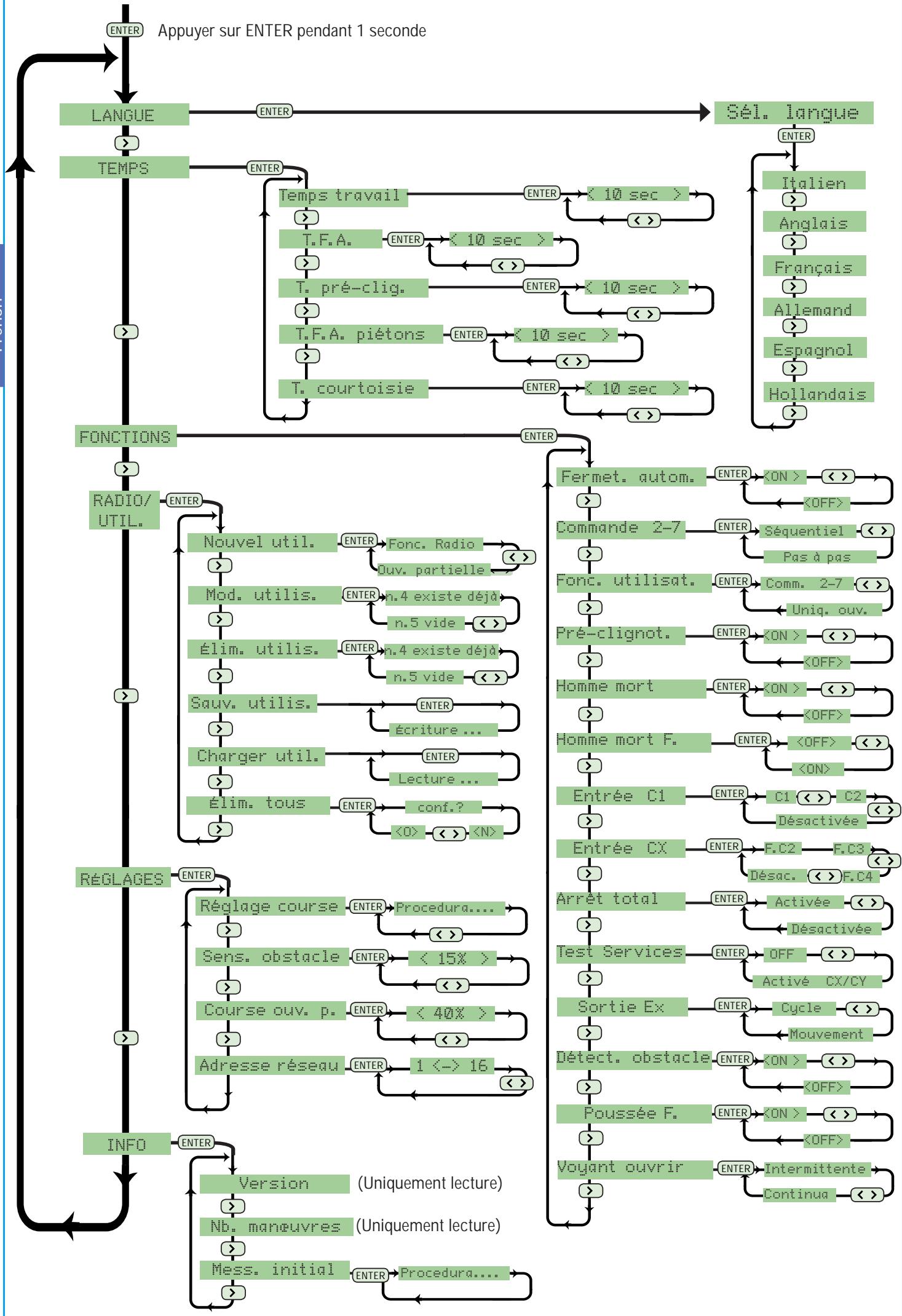

6.3 Structure du menu

6.4 Description des activités du menu

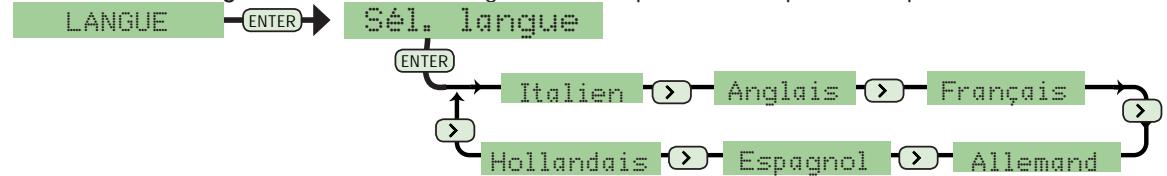

Langue

Selection de la langue: selectionnez la langue du menu parmi celles qui sont disponibles.

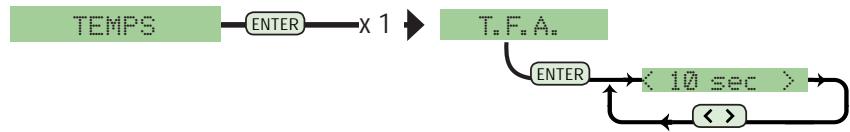

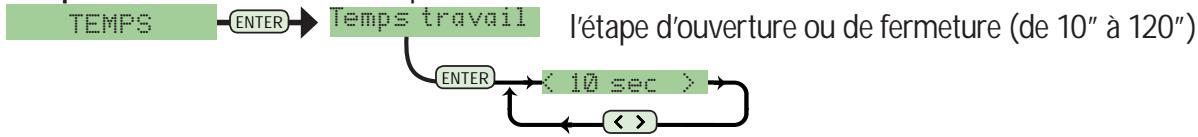

Temps

Temps de fonctionnement: Temps de fonctionnement du motoréducteur au cours seulement de

T.C.A.: temps de fermeture automatique après une commande d'ouverture (de 1" à 120").

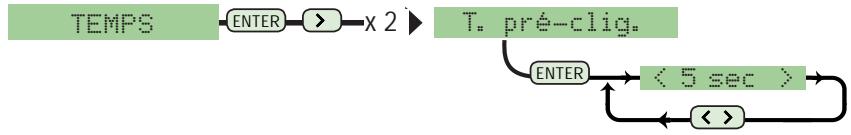

T.Pre clignotement: temps de la presence du pre clignotement (de 1" à 5").

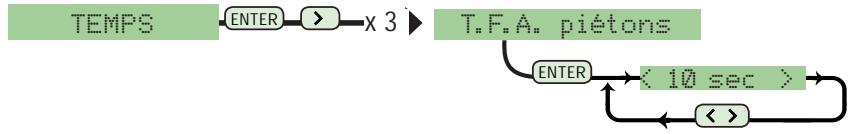

T.C.A. pour piétons: temps de fermeture automatique après une commande d'ouverture pour passage piétons (de 1"à 5").

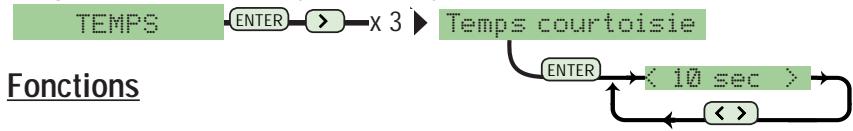

Temps de courtoisie: temps de la lampe de courtoisie (de 1" à 120").

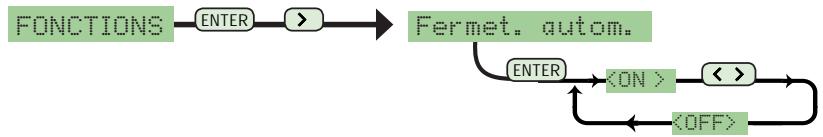

Frm. Automatique: Active ou désactive la fonction fermeture automatique.

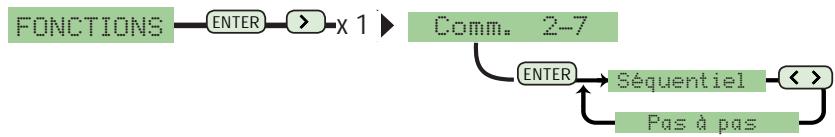

Commande 2-7: Sélectionne le contact séquentiel ou pas à pas.

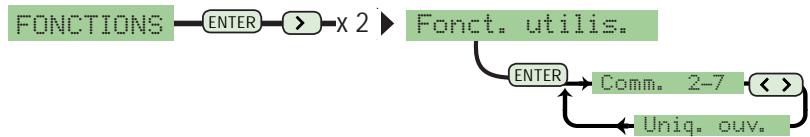

Fonction utiliseur: Permet a l'utiliser d'effectuer seulement la commande d'ouverture ou la fonction associée à la commande 2-7

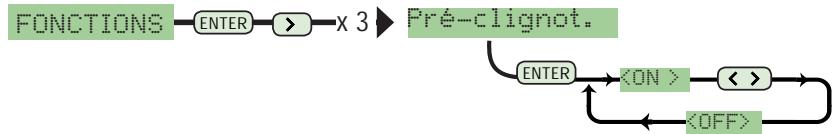

Pré clignotement: Active ou désactive la fonction de pré clignotement.

6.4 Description des activités du menu

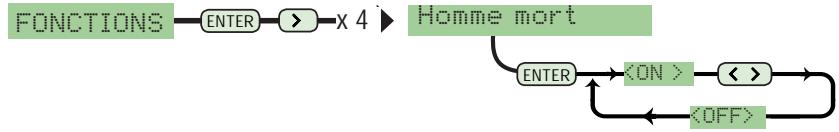

Homme mort (Action Maintenue): Active ou désactive la fonction (Action Maintenue).

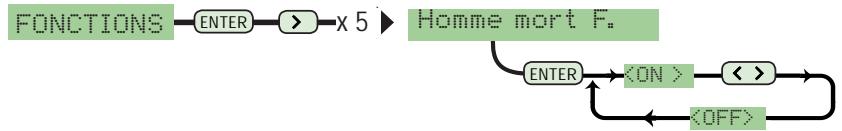

Homme mort frm. (Action Maintenue frm.): Active ou désactive la fonction (Action maintainue en fermeture).

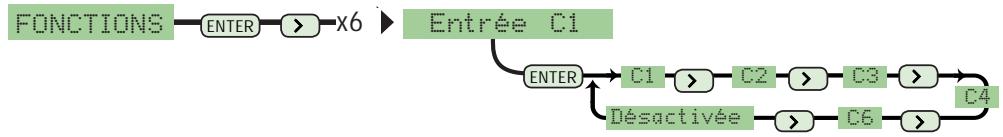

Entree CY: Entree contacts de sécurité N.C. Il est possible d'associer les fonctions suivantes:

C1: Réouverture en cours de fermeture, C2: Renouvellement de la fermeture en cours d'ouverture, C3: Stop partiel,
C4: Attente de l'obstacle, C6: Réouverture au cours de la fermeture (pour bord de sécurité sensible).

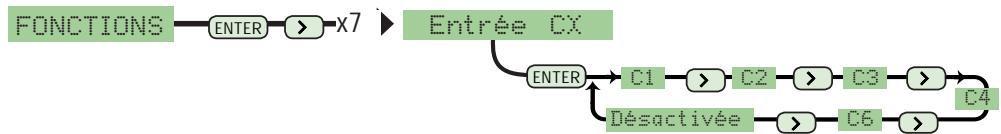

Entree CX: Entree contacts de sécurité N.C. Il est possible d'associer les fonctions suivantes:

C1: Réouverture en cours de fermeture, C2: Renouvellement de la fermeture en cours d'ouverture, C3: Stop partiel,
C4: Attente de l'obstacle, C6: Réouverture au cours de la fermeture (pour bord de sécurité sensible).

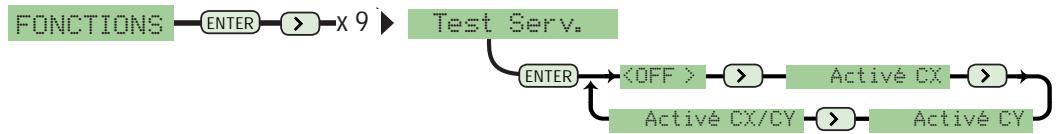

Test de fonctionnement: Contrôle du parfait état de fonctionnement des dispositifs de sécurité et lecture de l'entrée sur laquelle ils sont connectés.

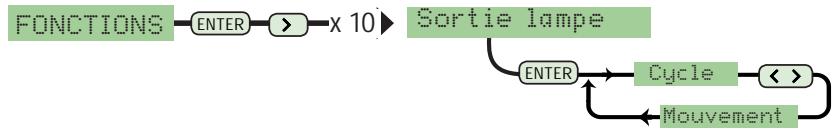

Sortie lampe: Sortie pour la connexion clignotant à 24V, affichable en deux modalités de fonctionnement : Cycle - le clignotant fonctionne tant que l'automatism ne revient pas à la position de fermeture - Mouvement - Le clignotant fonctionne seulement quand l'automatism est en mouvement.

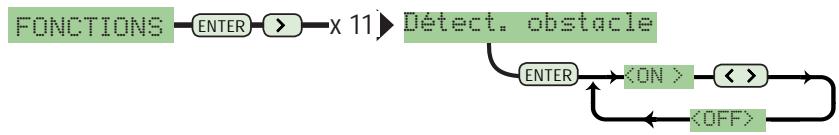

Detection d'obstacle: Quand le motoréducteur est à l'arrêt, il empêche tout mouvement, si les dispositifs de sécurité détectent un obstacle.

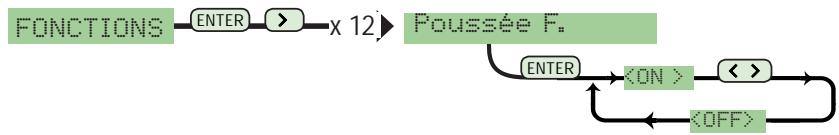

Poussée Frm.: Poussée supplémentaire pour perfectionner la fermeture.(utilisable quand le pavage n'est pas uniforme)

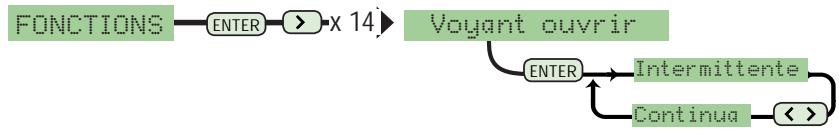

Voyant «ouvre»: pour selectionner les modalités de fonctionnement du voyant de signalisation mouvement.

6.4 Description des activités du menu

Radio/Utilisateurs Avant d'introduire une fiche de decodage coupez l'alimentation de I'armoire(voir page 15).

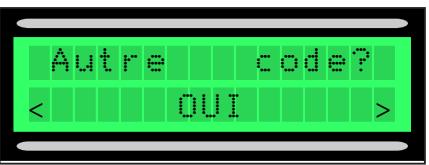

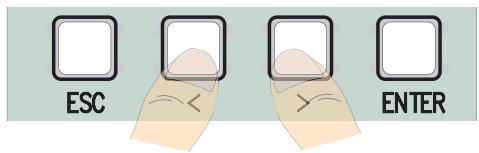

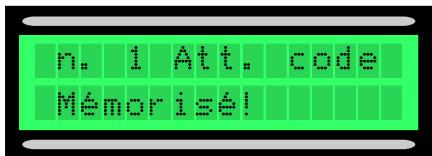

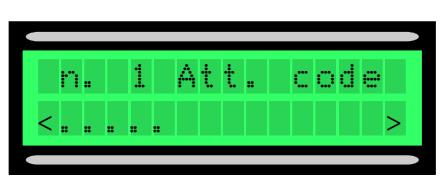

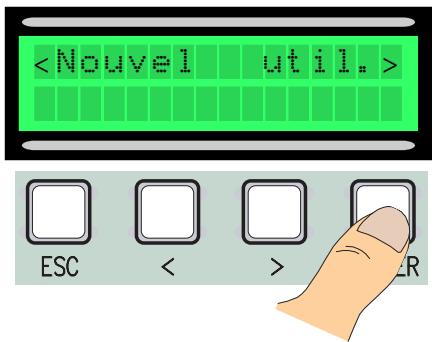

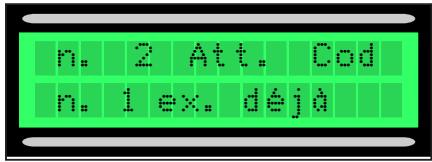

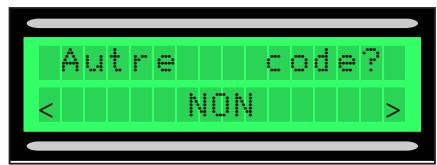

Nouvel Utilisateur : Creation de nouveaux utilisateurs

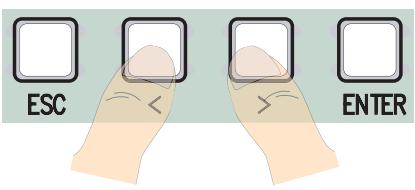

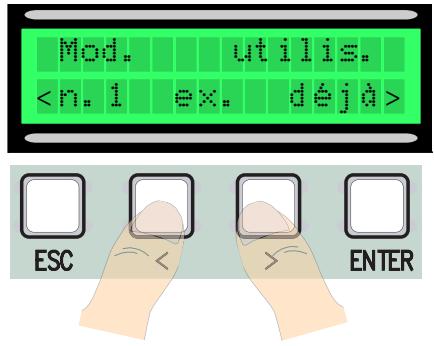

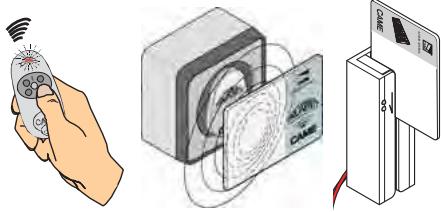

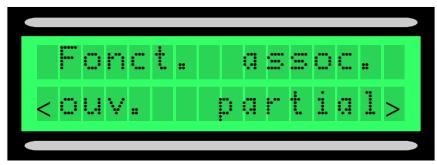

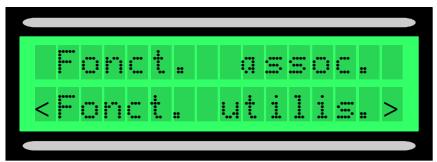

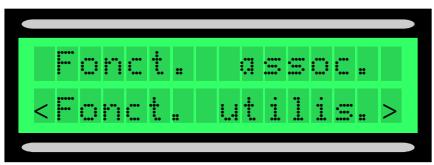

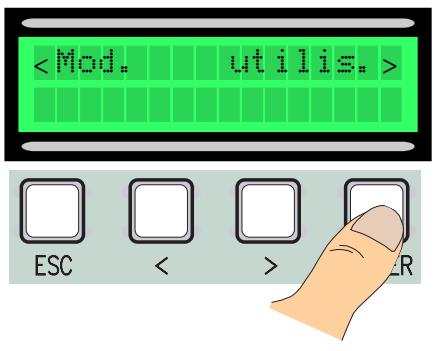

Modification Utilisateur: Pour modifier les fonctions associées à l'utilisateur

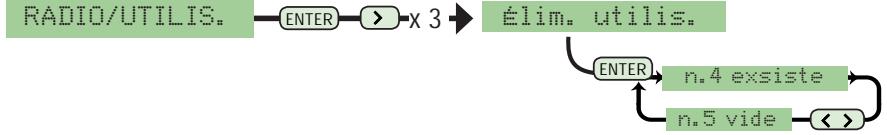

Elimination Utilisateur: Elimine un utilisateur en mémoire. (ex. utiliser n°4)

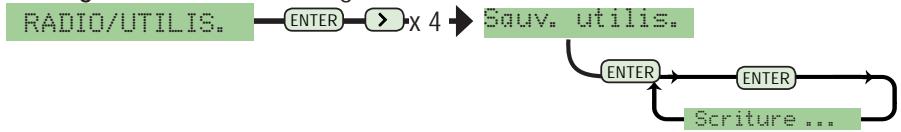

Sauvegarde mémoire: Sauvegarde les utilisateurs dans la liste de la mémoire.

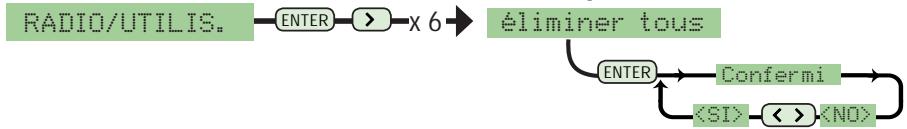

Effacement total: Il efface tous les utilisateurs enregistrés.

Réglage

Réglage course: Met au point la course et le sens d'ouverture/Fermeture. (voir page 14).

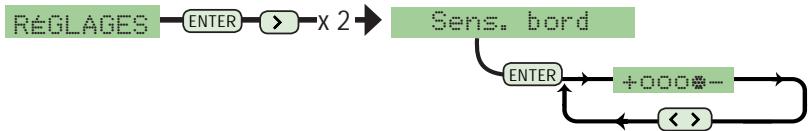

Sens. Bord/sensibilité détction d'obstacle (sens, détec, obs.) Il règla sensibilité de la porte, dans le cas de détention d'obstacle au cours du mouvement.

Course ouverture part. : Règle la course d'ouverture partielle.

Course ouverture part. : Règle la course d'ouverture partielle.

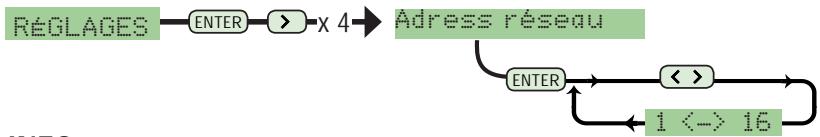

INFO

Version: Affiche la version du logiciel. Nombre de manœuvres: Affiche le nombre de manœuvres effectuees.

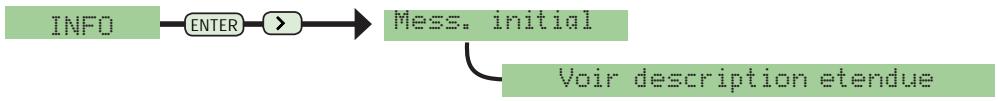

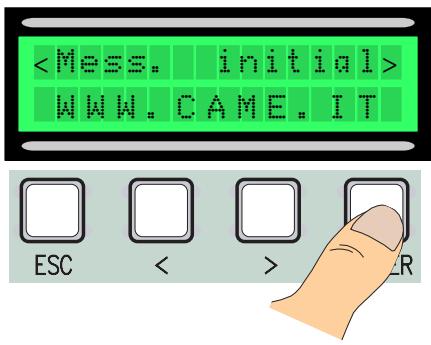

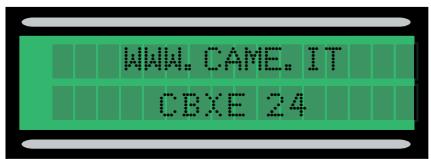

Msg. initial: On saisit le message initial sur l'afficheur.

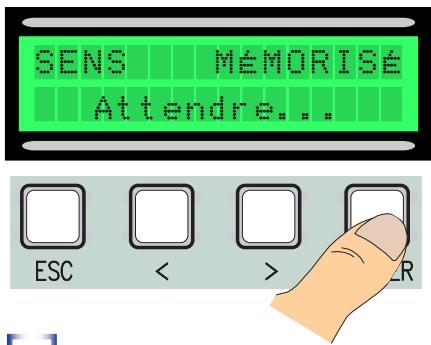

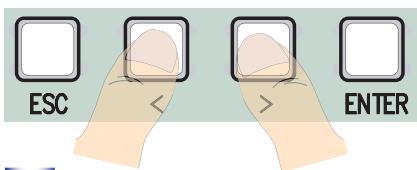

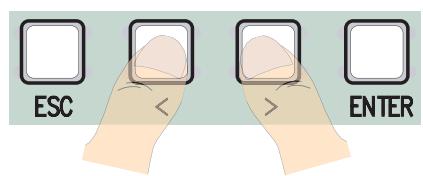

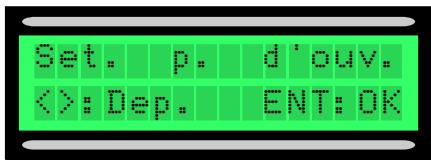

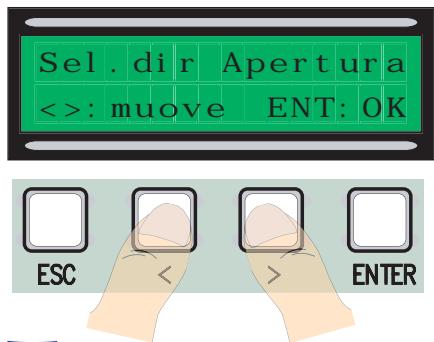

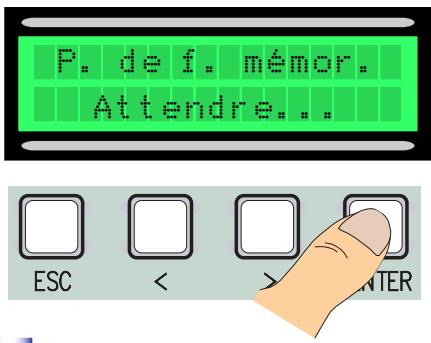

6.5 Réglage course

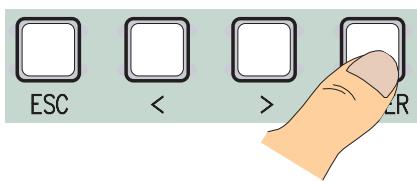

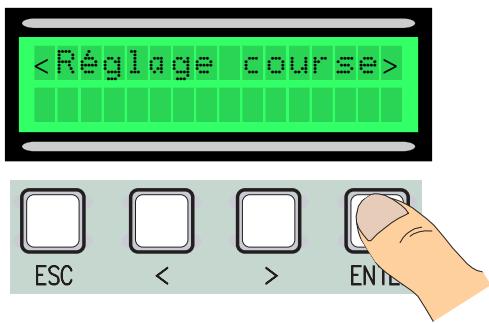

[1] Sélectionnez Réglage Course dans le menu réglage. Appuyez sur la touche ENTER pour confirmer.

[4] Effectuez une course complète de fermetre en utilisant (< >), jusqu'à la fermetre maximale.

[7] Appuyez sur la touche ENTER pour confirmer.

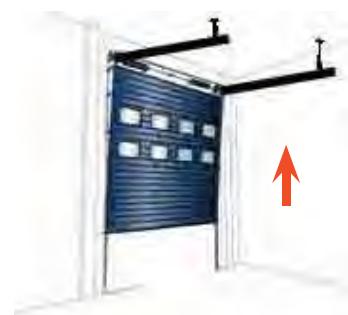

[10] A l'aide de (< >) amenez la porte au point d'ouverture maximale.

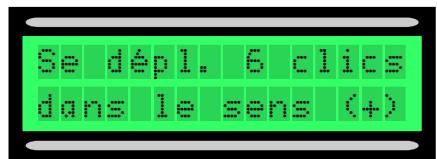

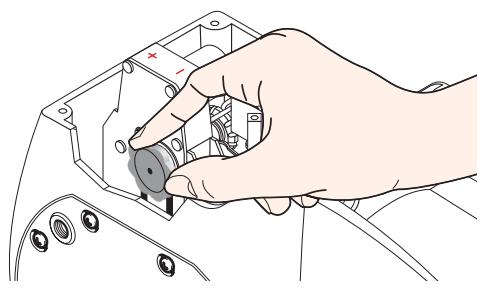

[13] Déplacez la molette vers le + ou le - selon les indications de l'afficheur.y

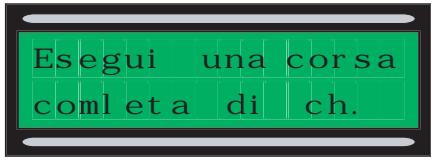

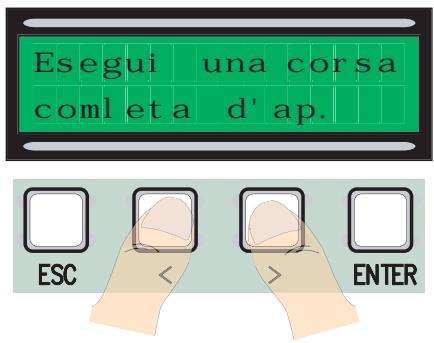

[2] Effectuez une course complète d'ouverture en utilisant (< >), jusqu'à l'ouverture maximale.

[5] Appuyez sur la touche ENTER pour confirmer.

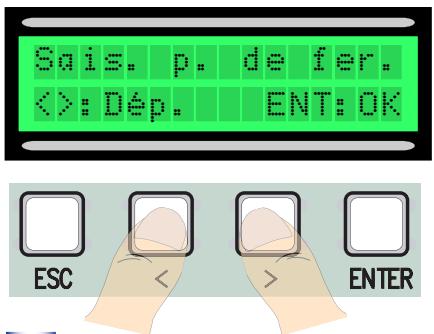

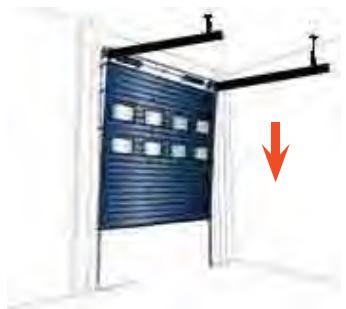

[8] A l'aide de (< >) amenez la porte au point de fermeture.

[11] Puis appuyez sur la touche ENTER pour confirmer.

[3] Appuyez sur la touche ENTER pour confirmer.

[6] Faites bouger la porte en ouverturependant 3'' au minimum.

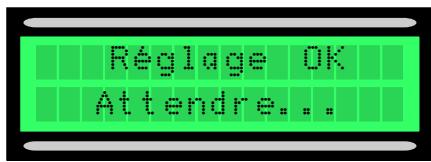

[9]Puis appuyez sur la touche ENTER pour confirmer.

[12] Si le réglage n'a pas été effectué correctement (a) ou n'a pas été acheve (b), un des deux messages suivants s'affichera

• (a) refaites la programmation..donc recommencez a partir du point 1.
• (b) repositionnéz l'encodeur....
  Procedez avec les indications du point 13.

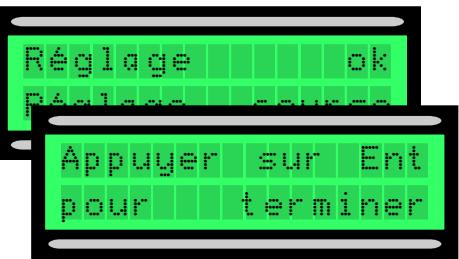

[14] - Appuyez sur la touche ENTER pour confirmer et reconnendez à partir du point 1.

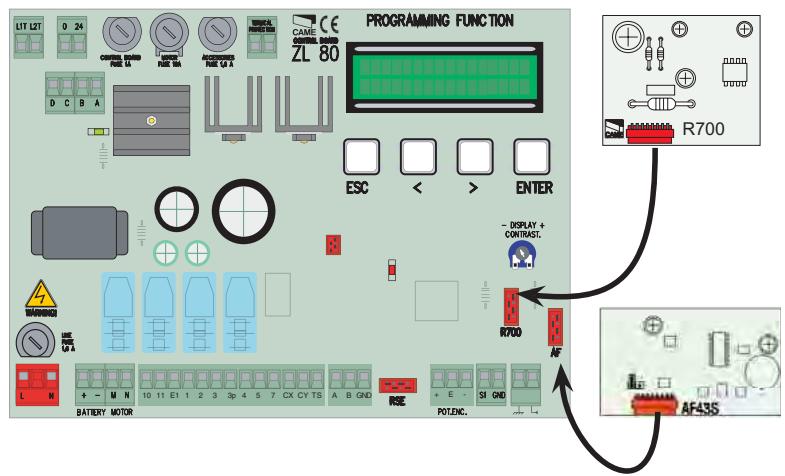

6.6 Cartes de décodage

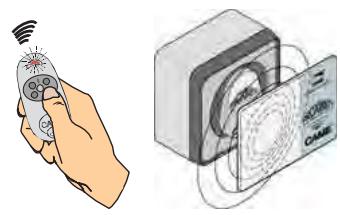

Pour commander la carte par radiocommandes ou cartes, connectez la carte radio AF adaptée à la radiocommande correspondante, et la carte R 700 pour les capteurs de proximé TSP00/LT001.

N.B. sans la carte de décodage approprié il n'est pas possible d'insérer les utilisateurs (nombre d'utilisateurs insérables : 250 au maximum).

Les cartes AF et R700 doivent être connectées en absence d'alimentation.

Frequence/MHz	Carte	Emetteur
FM 26.995	AF130	TFM
FM 30.900	AF150	TFM
AM 26.995	AF26	TOP
AM 30.900	AF30	TOP
AM 433.92	AF43S / AF43SM	TAM / TOP
AM 433.92	AF43SR	ATOMO
AM 40.685	AF40	TOUCH

6.7 Introduction utilisateurs

[1] Sélectionnez Nouvel Utilisateur dans le menu Radio/Utilisateurs. Appuyez sur la touche ENTER pour confirmer

[3] On vous demandera un code qui pourrait être introduit par la radiocommande, la carte à frottement ou à transpondeur, selon le type de capteurs installés dans l'équipement en objet.

[2] Sélectionnez la fonction à associer à l'utilisateur (Fonction utiliser ou Ouverture Partielle). Appuyez sur la touche ENTER pour confirmer...

Après l'introduction du code de la radiocommande ou de la carte, l'écran affichera Mémoire (si le code n'a pas déjà été introduit), ou Existe (si le code a déjà été introduit).

[4] De toute façon, il s'affichera une fenêtre qui demandera si nous voulons ou non introduire un nouveau code.

En sélectionnant NON le processus d'introduction utilisateurs sera terminé. En sélectionnant OUI on recommence a partir du point 3.

6.8 Modification Utilisateurs (fonctions utilisateurs)

[1] Sélectionnez Radio/Utilisateurs dans le menu Radio/Utilisateurs. Appuyez sur la touche ENTER pour confirmer.

[2] Sélectionnez l'utilisateur pour lequel nous devons ou auquel nous poulons changer la fonction associée (a) en utilisant les flèches<>, (b) en appuyant sur la touche du transmetteur qui y est associé, (c) en passant/frottant la carte sur le capteur. Appuyez sur la touche ENTER pour confirmer.

[3] Sélectionnez la fonction à associer à l'utilisateur. Appuyez sur la touche ENTER pour confirmer. P.S. En appuyant sur la touche ENTER pour confirmer on revient à la fenêtre Modification Utilisateurs.

6.9 Modification Message Initial

[1] Sélectionnez MsgBox.Initial dans le menu INFO. Appuyez sur la touche ENTER pour confirmer.

La touche ENTER sert pour:

• Déplacer le curseur vers la droite
• Confirmer en appuyant dessus pendant plus de 3''

La touche ESC sert pour:

• Déplacer le curseur vers la gauche
• Pour sortir en appuyant dessus pendant plus de 3''

Les touches < > servent pour: -Selectionner la lettre Desirede ou l'espace vide

[2] Ecrire le message désiré: le nombre maximum de caractères est de 32 (16 par ligne). Lorsque le message est inscrit, appuyez sur la touche ENTER pendant 3'' au minimum.

6.10 Message d'erreur

"Contact STOP Ouvert": Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

"Test Services!!!!": Il indique que les dispositifs de sécurité ne fonctionnent pas bien.

"Encodeur Hors service: Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

"Contact CX-CY ouvert": Vérifiez si le branchement est exact ou si le dispositif connecté est en état de fonctionner.

7 Montage couvercle du boitier.

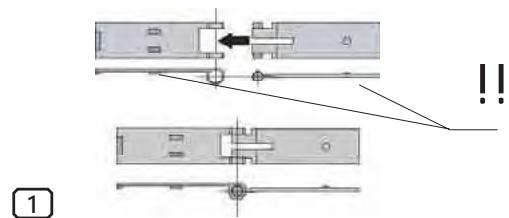

Montez les charnières à pression

2

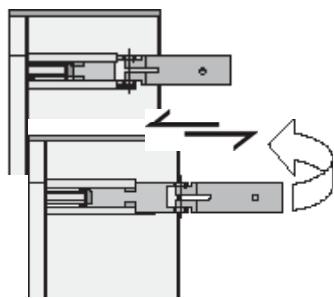

ntroduisez les charnières dans le boitier (à votrechoix, sur le cote croit ou gauche) et fixez-les avec les vis et les rondelles fournies.

Elles glissent pour pivoter.

3

Placez avec un déclic le couvercle sur les charnières,fermez-le et fixez-le avec les vis fournies.

8 Demolition et Élimination

INos produits sont constitués de différents types de matériel. La plupart d'entre eux (aluminium,plastique,fer et cables électriques) sont assimilables aux déchets solides urbains. Ils peuvent donc être recyclés en les triant et en les portant dans un des centres spécialisés pour le ramassage des déchets.

Par contre, les autres composants (cartes électroniques, piles des radiocommandes, etc.) peuvent containir des substances polluantes.

9 DECLARATION DU FABRICANT

C

DECLARATION DU FABRICANT

Aux termes de I'Annexe II B de la Directive Machines 98/37/CE

Date de la presente déclaration 07/12/2001

Annexe à la documentation technique (l'original de la Déclaration est disponible sur demande)

Les Representants de la

déclarant sous leur propre responsabilité que le/les produit/s appelé/s ...

ZL80-ZL80C

... sont conformes aux Dispositions législatives nationales qui transposent les Directives communautaires suivantes (ou elles sont applicables de façon spécifique):

DIRECTIVE MACHINES 98/37/CE

DIRECTIVE BASSE TENSION 73/23/CEE - 93/68/CEE

DIRECTIVE COMPATIBILITE ELECTROMAGNETIQUE 89/336/CEE - 92/31/CEE

DIRECTIVE R&TTE 1999/5/CE

Ils déclarant également que le/s produit/s, objet de la presente déclaration, sont fabriques conformément aux principales normes harmonisées suivantes:

Il est interidit demettre le/s produit/s,objet de la presente déclaration, en service avant de les incorporer à l'installation et/ou de terminer le montage de cette derniere, conformément aux dispositions de la Directive Machines 98/37/CE

Signature des Représentants

RESPONSABILE TECNICO

Monsieur Gianni Michielan

PRESIDENTE

Monsieur Paolo Menuzzo

CAME FRANCE S.A.

7 RUE DES HARAS

92737 NANTERRE CEDEX

PARIS - FRANCE

Tel [phone]

Fax [phone]
