MODE D'EMPLOI GDT 100 SOMFY
Nous vous remercions d'avoir choisi un équipement SOMFY. Ce matériel a ete concu, fabriqué et distribue par Somfy selon une organisation qualite conforme à la norme ISO 9001.
Qui est Somfy ?
Somfy develops, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy repondent à vos attentes de sécurité, comport et gain de temps au quotidien.
Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maitrise technologique dans le monde entier.
Les solutions Somfy sont conformes aux dispositions relatives aux motorisations électriques de la norme EN 60335-2-95. Installées selon les préconisations des manuels d'instructions et avec le respect des diverses exigences réglementaires, les solutions Somfy permettent une installation conforme aux normes EN 13241 et EN 12453. Les solutions Somfy sont validées par un organisme Noticesé sur la base de rapports d'Essais de Type Initial (ITT-R) pour la majorité des portes et portails du marché. Pour toute porte ou portail spécifique, une validation est possible sur demande.
Avant de proceder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisé chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.
En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en etre tenu responsable.
Assistance
Bien vous connaître, vous écouter, répondre à vos besoines, telle est l'approche de Somfy.
Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement auprès du conseiller Somfy qui vous guidera dans votre démarche. Internet: www.somfy.fr
Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/CE.
Produit utilisable dans l'Union Européenne et en Suisse. (C)
Sommaire
GDT GDT
100 200
Installation
Montage mécanique 3
Programmation
Mémorisation des télécommandes 4
Apprentissage des mouvements de la porte 5
Réglage des options de fonctionnement (uniquement sur GTD 200) 6
Effacement de tous les réglages et télécommandes 9
Utilisation
Fonctionnement 10
11
Aide au dépannage 12
Consignes de sécurité
Points à vérifier
Veuillez vérifier les types de motorisation utilisables par votre porte de garage (indiqué dans la notice de la porte).
Votre portedoit fonctionner manuellement sans point dur. Vérifiéz:
- sa bonne condition mécanique (poulies, supports...) et son parfait équilibrage (tension du ressort);
■ si nécessaire, remettre en état sa structure en faisant appel à un installateur ou au fabricant de la porte.
Toute intervention sur les reissorts de votre porte peut représenter un danger (chute de la porte).
Les structures de votre garage (murs, linteau, parois, traverses, rails de la porte,...) permettent de fixer votre moteur solidement. Les renforcer si nécessaire.
Ne pas projeter d'eau sur le dispositif. Ne pas l'instructor dans un endroit où ce risque existe.
Si vous porte de garage est l'unique accès à votre garage, prévoir un débrayage extérieur en cas de panne électrique (ouverture manuelle à clé ref. 2400658).
Le bas de la porte doit être muni d'un profilé elastique afin d'eviter le contact dur et augmenter la surface de contact.
Toute porte équipée d'un portillon doit être munie d'un système interdisant son mouvement lorsque le portillon est ouvert (option sécurité portillon ref. 2400657).
Vérifier qu'il n'y ait pas sur la porte de parties accessibles dangereuses, le cas échéant les protégger.
Les consignes de sécurité sont à respecter pendant toute l'installation :
enlever vos bijoux (bracelet, chaîne ou autres);
- pour les opérations de perçage et de soudure, porter des lunettes spéciales et les protections adéquates;

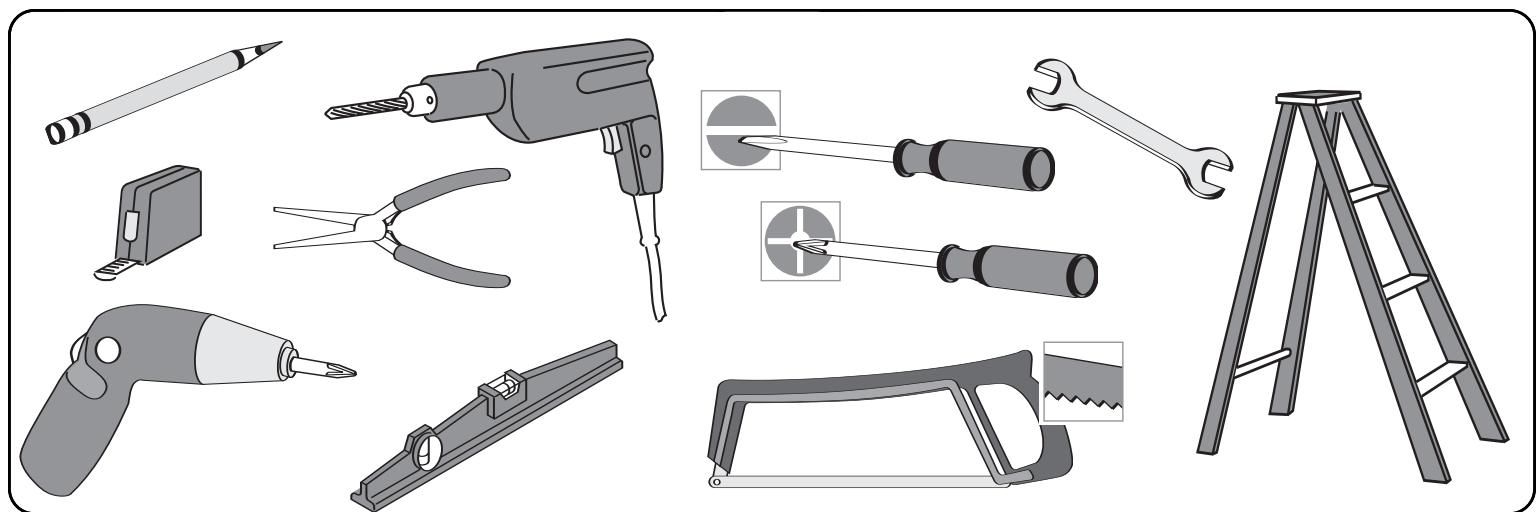

- utiliser les outils appropriés spécifique;
- manipulier avec précaution le système de motorisation pour éviter tout risque de blessure;
ne pas raccorder au secteur avant d'avoir terminé le processus de montage.
en cas de problème, ne pas ouvrir le produit (risques de chocoléctrique), le produit doit être renvoyer au service après vente Somfy.
En cas de sectionnement de la prise d'alimentation pour un raccordement à un boîtier électrique, il faut taller un dispositif de coupure d'alimentation (errupteur, arrêt d'urgence, disjoncteur...) permettant au couper l'alimentation de la motorisation. Ce système doit être accessible et à proximé de la motorisation.
Etapes préalables
Coller l'étiquette autocollante sur votre porte de garage.
Enlever tous les éléments de fermeture mécanique existants sur la porte (verrou, serrure, gâche, cordelettes ou chaîne...).
Pour les portes sectionnelles, procéder au réglage de la porte pour un fonctionnement motorisé (se reporter à la notice de votre porte).
Garantie contractuelle
Applicable à tous les produits GDT de marque SOMFY achetés en grande surface de bricolage ou chez un négociant de matérielaux
SOMFY garantit le bon fonctionnement de ses moteurs, automatismes et accessoires pour portes de garage GDT durant 3 (trois) ANS à compter de leur date d'achat contre tout défaut de matière ou de fabrication. Pour enregistrer vos droits à la garantie, vous devez nous returner votre preuve d'achat (facture) accompagnée de vos coordonnées à SOMFY (voir l'adresse ci-contre).
Pendant toute la durée de la garantie contractuelle, un produit ne fonctionnant pas normalement fera l'objet d'un return en usine après accord préalable de SOMFY. Il sera après analyse, soit remplaçé, soit réparé par un produit de mêmes fonctionnalités neuf ou remis à neuf.
Outre la garantie contractuelle, vous bénéficiaz en qualité de consommateur de la garantie légale des vices cachés (articles 1641 et suivants du code civil - en France).
Le produit ne pourrait enaucun cas etre pris en charge au titre de la garantie si son dysfonctionnementresulte notament d'un des faits suivants:
En cas d'utilisation de votre produit pour un autre usage que celui pour lequel il est prévu par SOMFY.
En cas d'irrespect des instructions d'installation, d'utilisation ou d'entretien et notamment en cas de : branchement sur une source d'énergie non appropriée, installation sur ou en association avec un produit porteur (volets roulants, portes de garage, portails...) inadapté, association avec des apparêls non conformés, ouverture ou modification du produit ou de ses composants. chic, incendie, tampête, inondation, vent violent, foudre ou de tout événement de force majeure indépendant de la volonté de SOMFY.
Un produit réparé ou remplace sous garantie reste garanti aux conditions de la garantie contractuelle octroyée lors de l'achat et ce, jusqu'à son expiration.
Tout produit returné devient propriété de SOMFYès son remplacement.
La garantie vient en lieu de tout reglement de la responsabilité, à moins que ce dernier n'émane d'une obligation faite par l'ordre public.
L'installation de votre produit s'effectue sous votre seule responsabilité. Aussi, vous devrez déterminer la convenance du produit pour l'usage prévu, en réference aux normes usuelles, complété par toute information que vous pourrez vous fournir et notamment en vous référant à nos documentations commerciales sur les produits et à nos notices d'installation des produits.
SOMFY décline toute responsabilité pour les conséquences d'une installation, d'une'utilisation ou d'un entretien de ce produit qui ne serait pas conforme aux caractéristiques du produit, à nos instructions, aux usages ou aux normes en vigueur, et notamment
Pour plus d'informations, veuillez-nous contacter :
France métropolitaire SOMFY GRAND PUBLIC BP 105
92232 GENEVILLIERS
CEDEX
0810 12 12 37
(prix d'un appel local) ou www.somfy.fr
Belgique
CHACON
avenue Mercator 2
1300 WAVRE
0900 51 100
(prix d'un appel local)
Suisse
SOMFY ServiceLine
01805/252135
Installation
Montage mécanique
Types de portes motorisables
Portebasculante
Portesectionnelle
Portesemi-debordante*
Portes battantes*
- L'installation d'un adaptateur, vendu séparément (voir tableau des accessoires, page 11), est obligatoire; se reporter à la notice de montage de l'accessoire pour monter la motorisation.

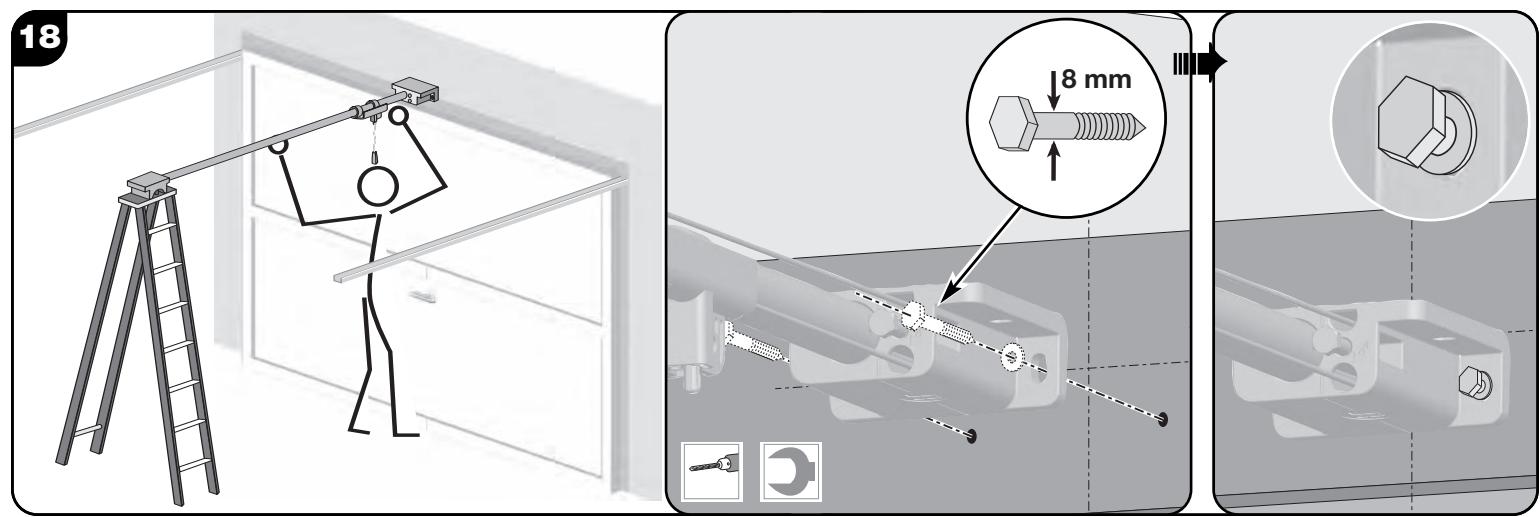

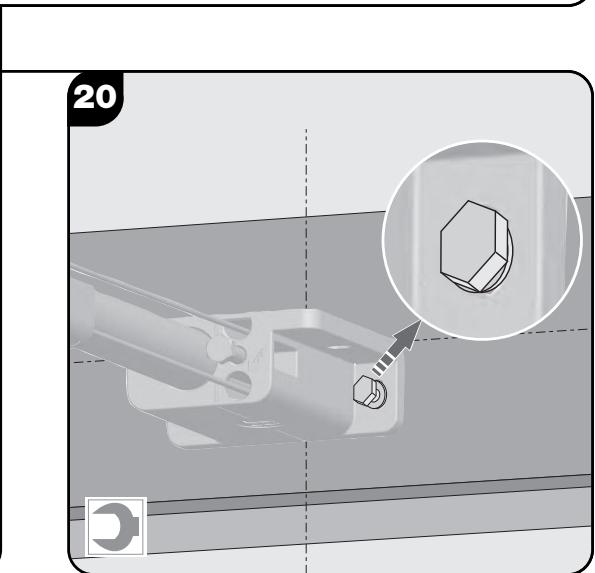

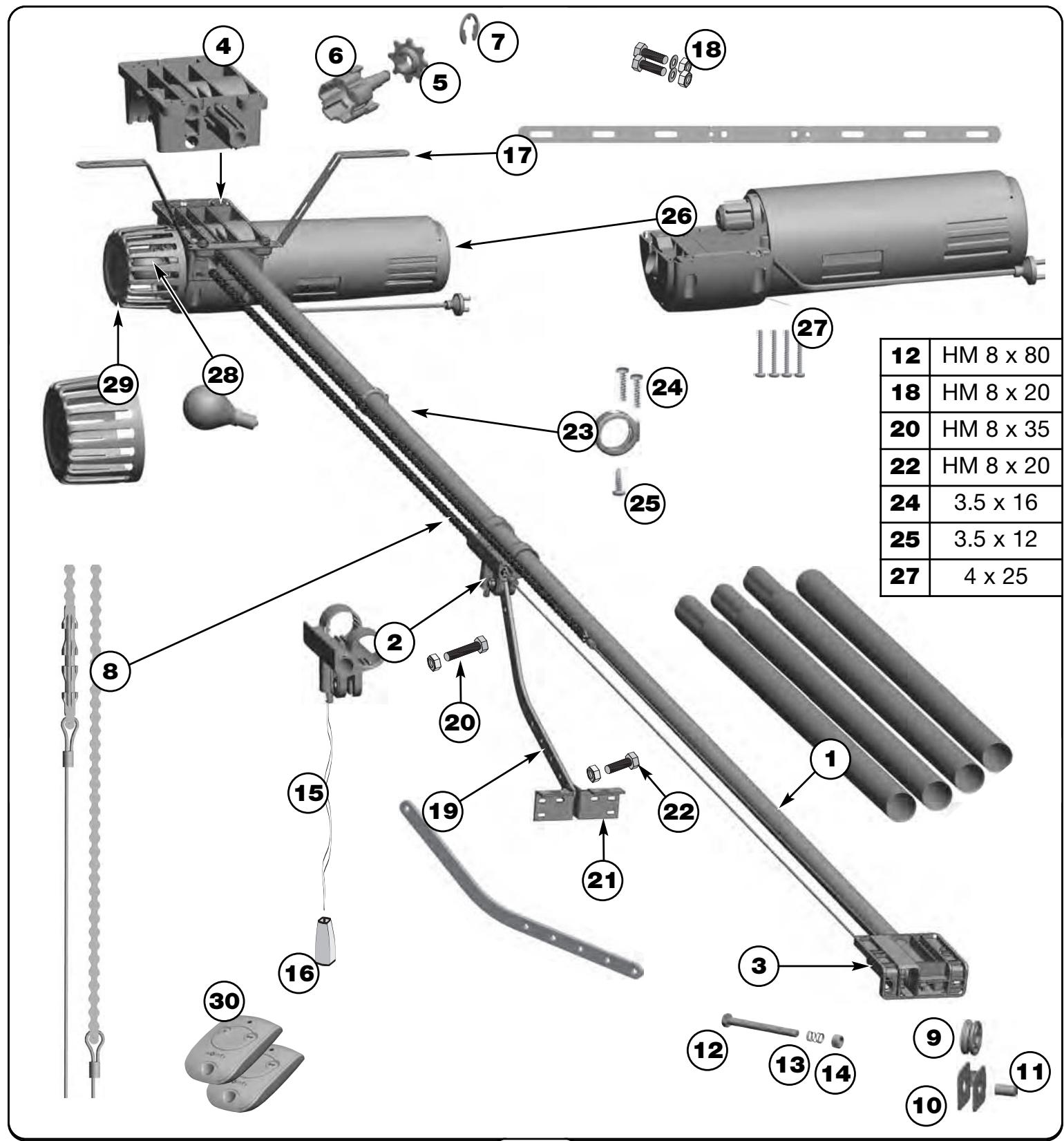

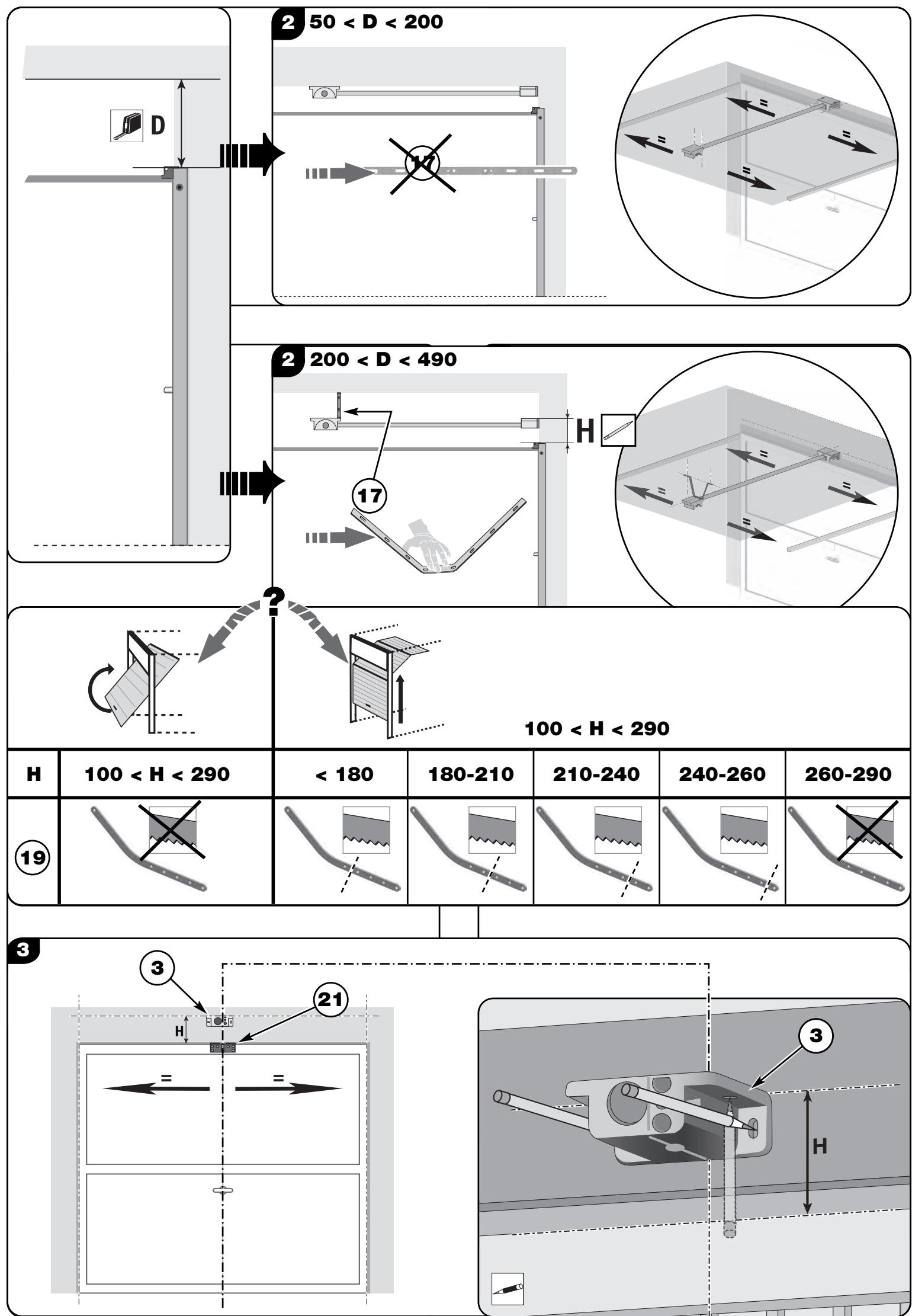

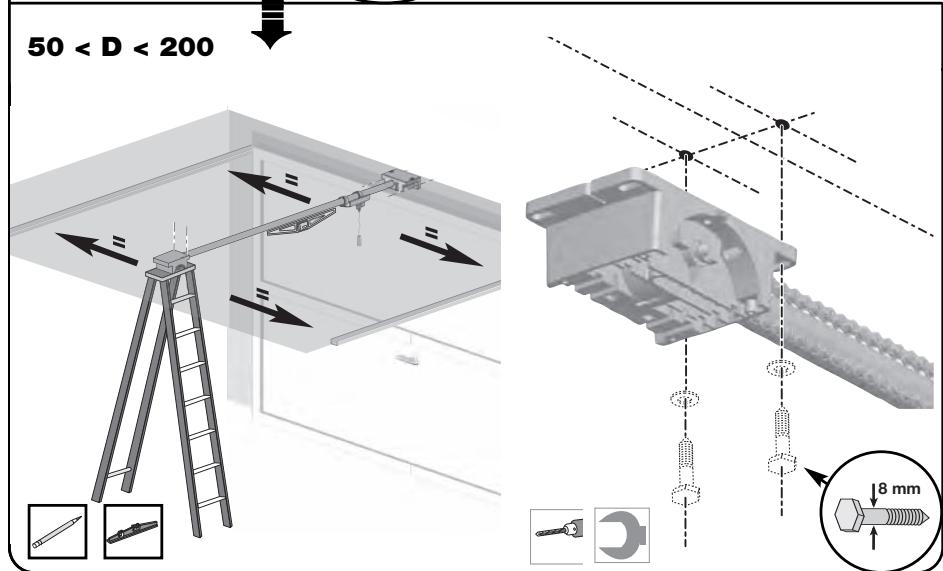

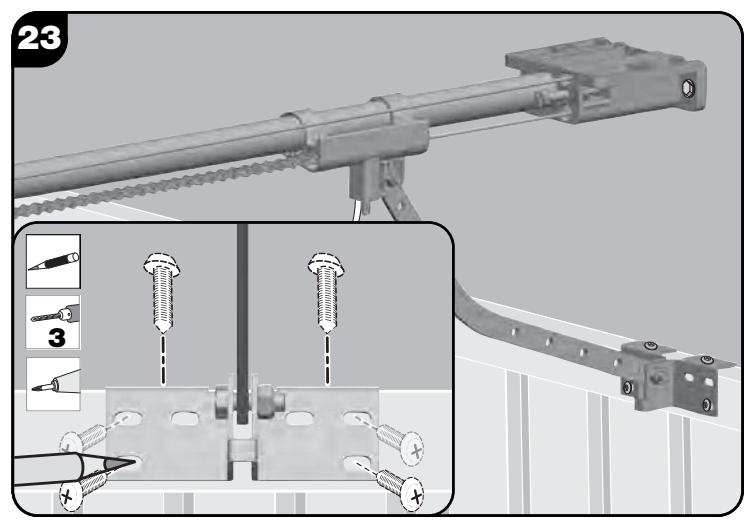

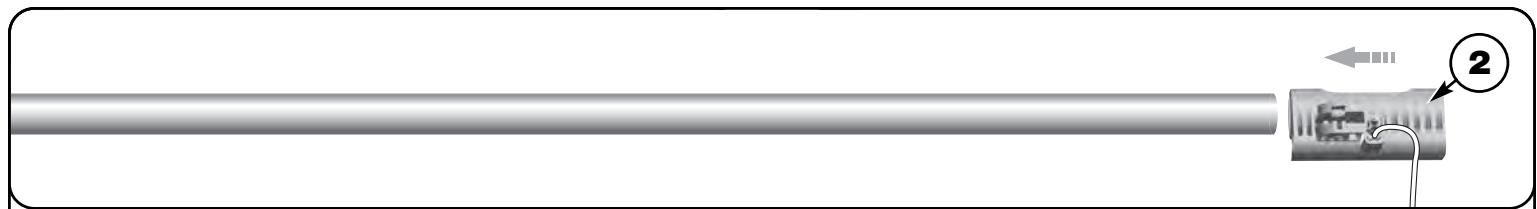

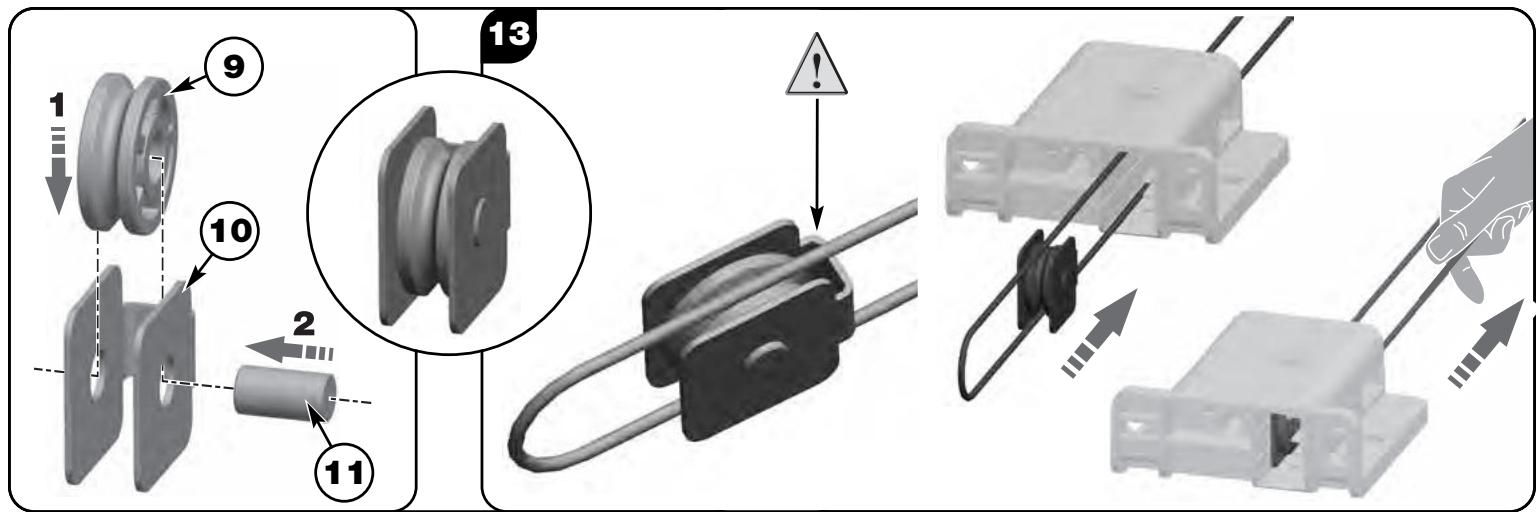

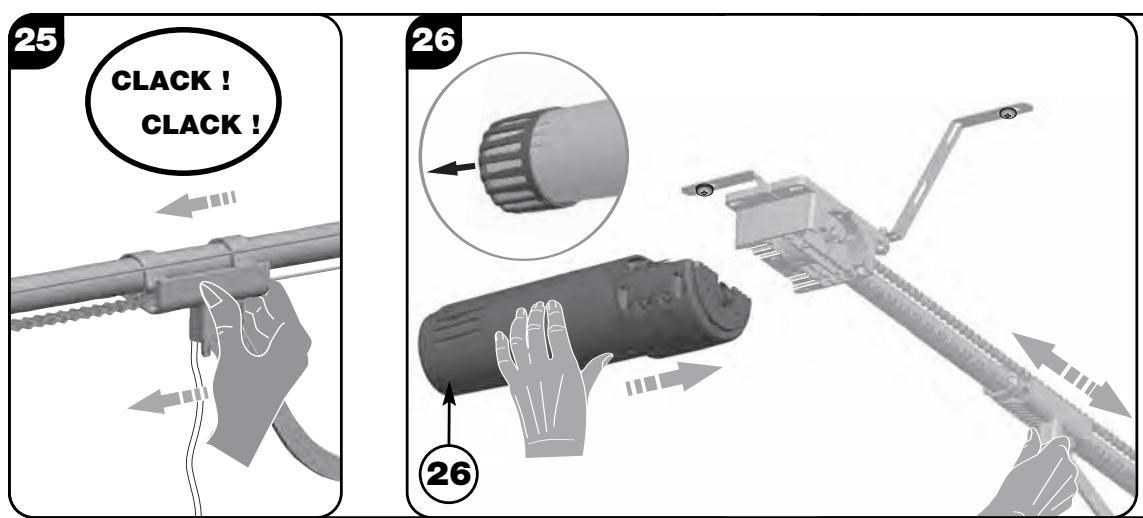

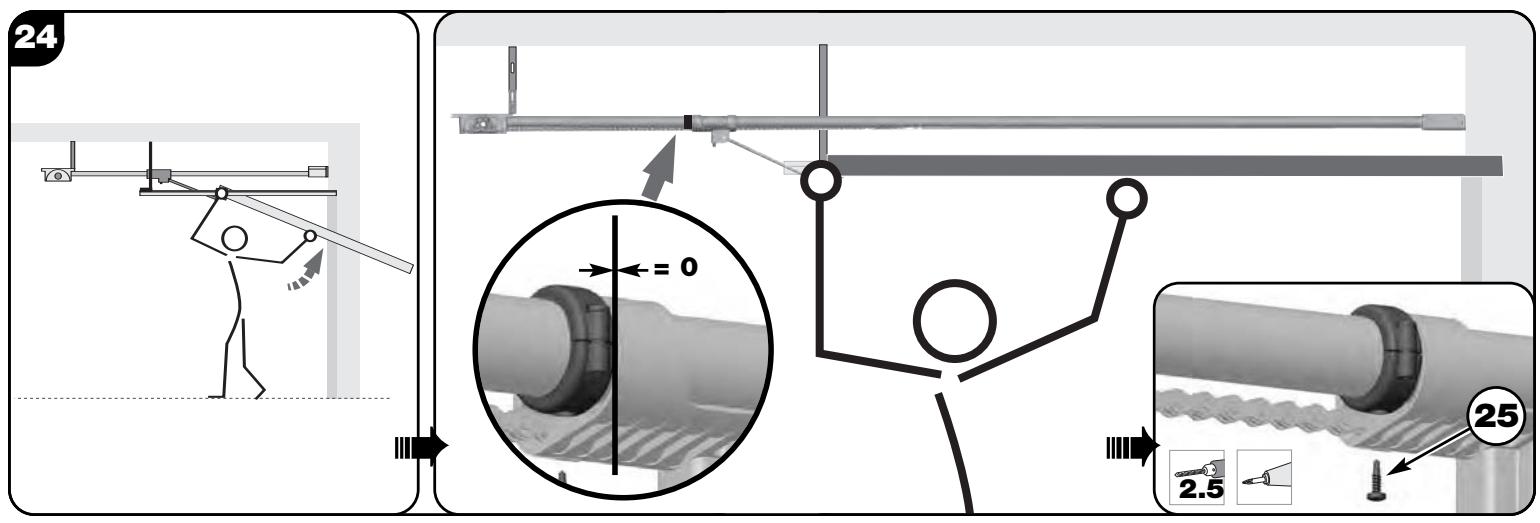

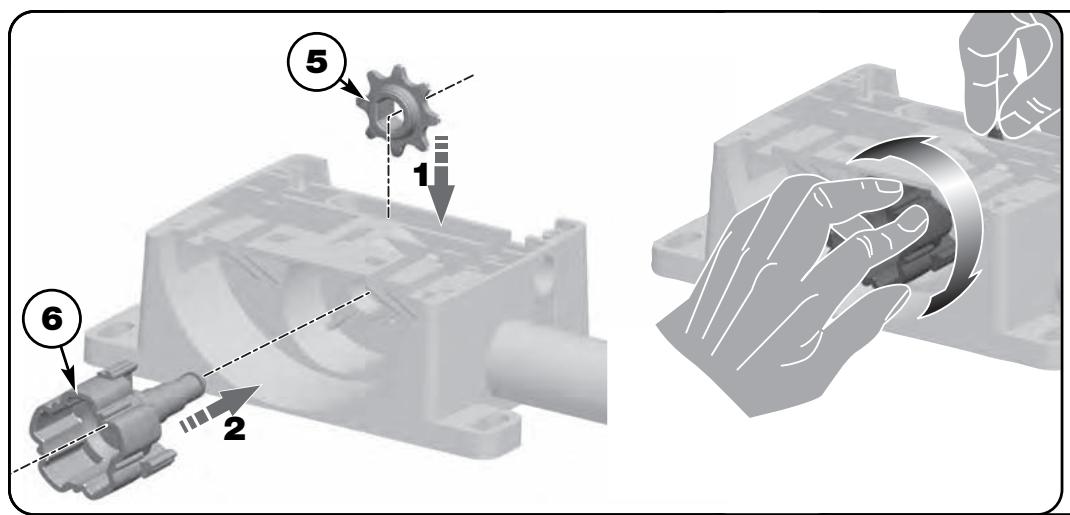

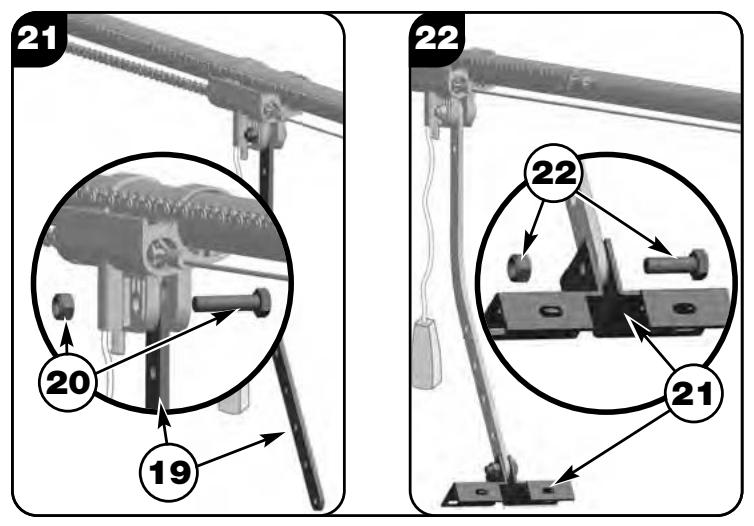

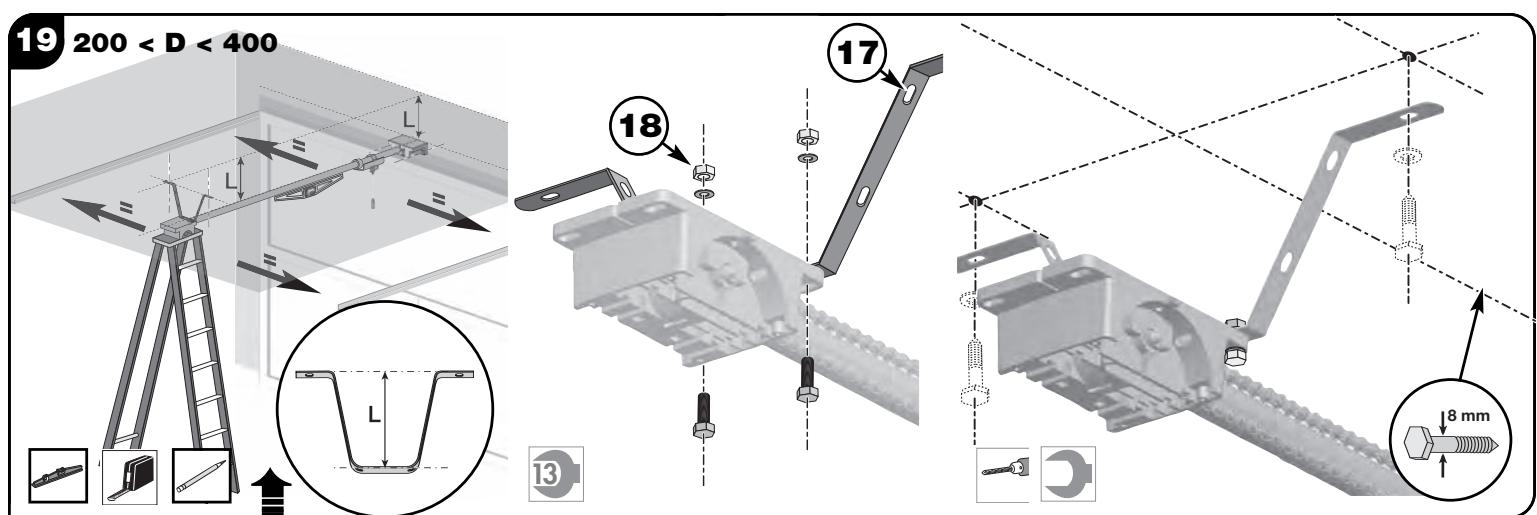

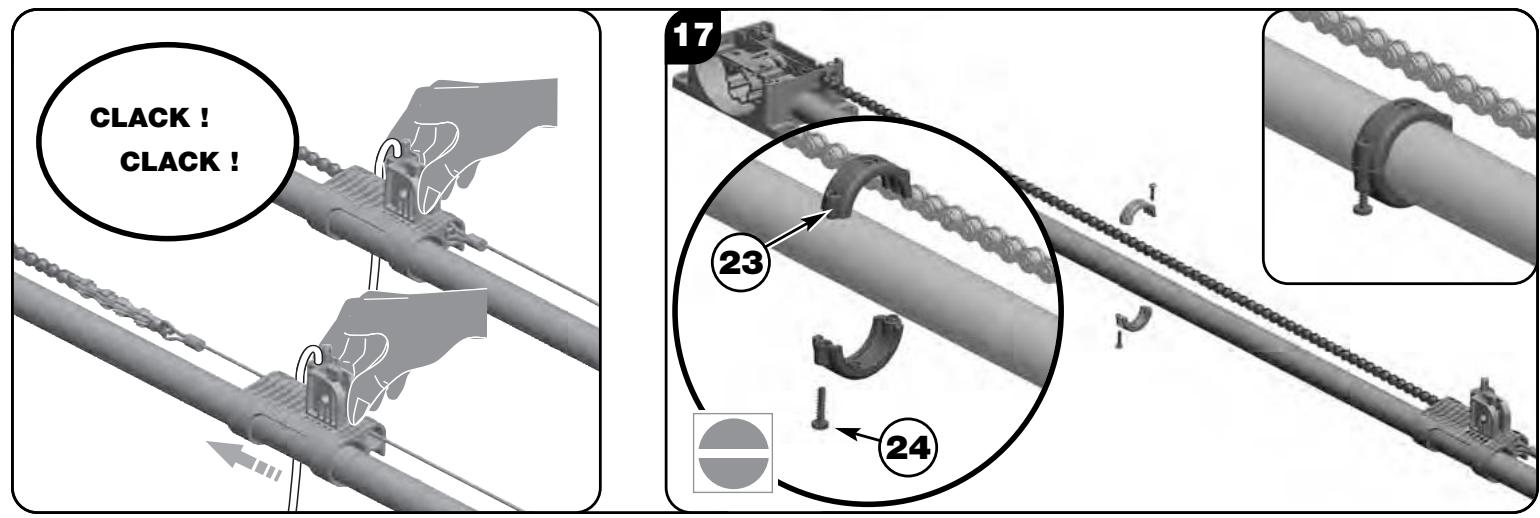

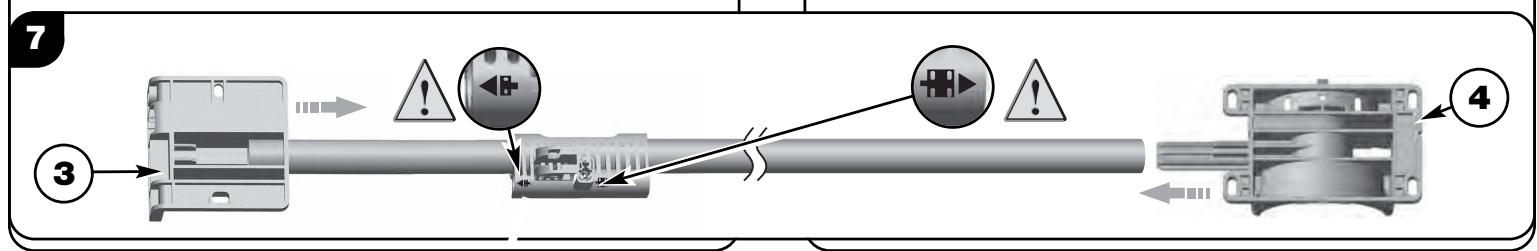

Étapes de montage Voir figures 1 à 29.
| Rep. | Les pieces du kit | Q'té |

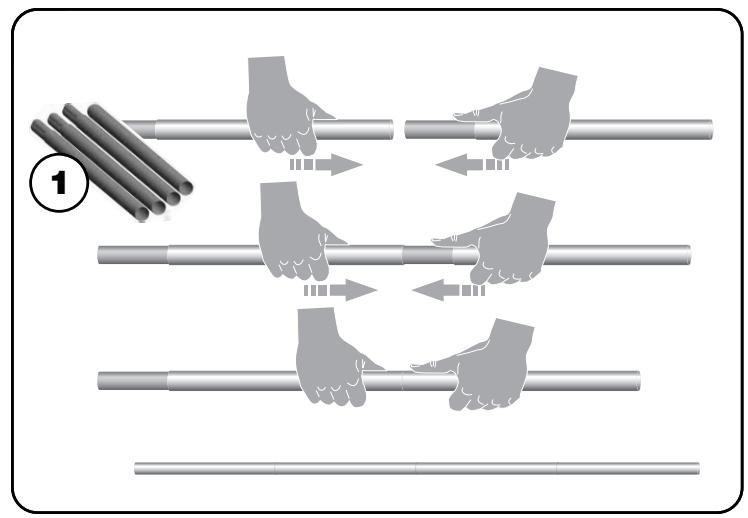

| 1 | Tubes de 80 cm | 4 |
| 2 | Chariot | 1 |
| 3 | Chape linteau | 1 |
| 4 | Support tête moteur | 1 |
| 17 | Patte de fixation moteur | 1 |
| 19 | Bras de liaison | 1 |
| 21 | Chape porte | 1 |
| 26 | Tête moteur | 1 |

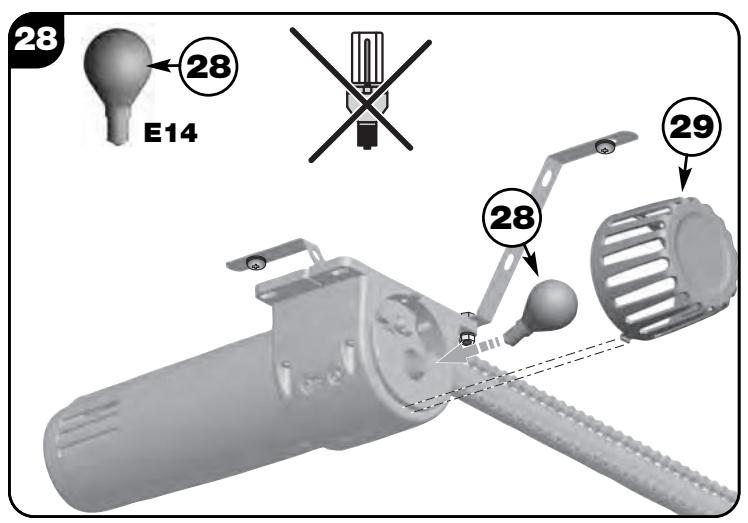

| 28 | Ampoule | 1 |
| 29 | Bulbe lumière | 1 |
| 30 | Télécommandes | 2 |
| Rep. | Sachet d'accessoires | Qté |
| 5 | Pignon | 1 |
| 6 | Axe d'entrainment | 1 |

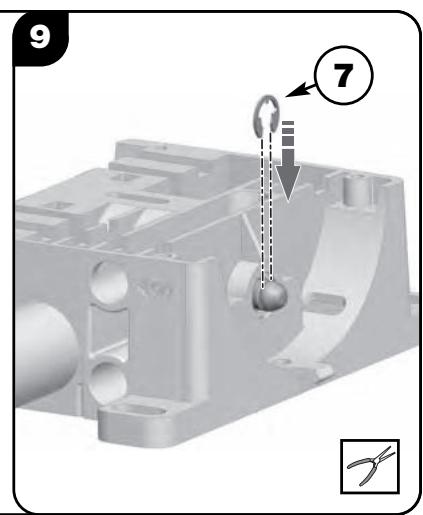

| 7 | Circlips | 1 |

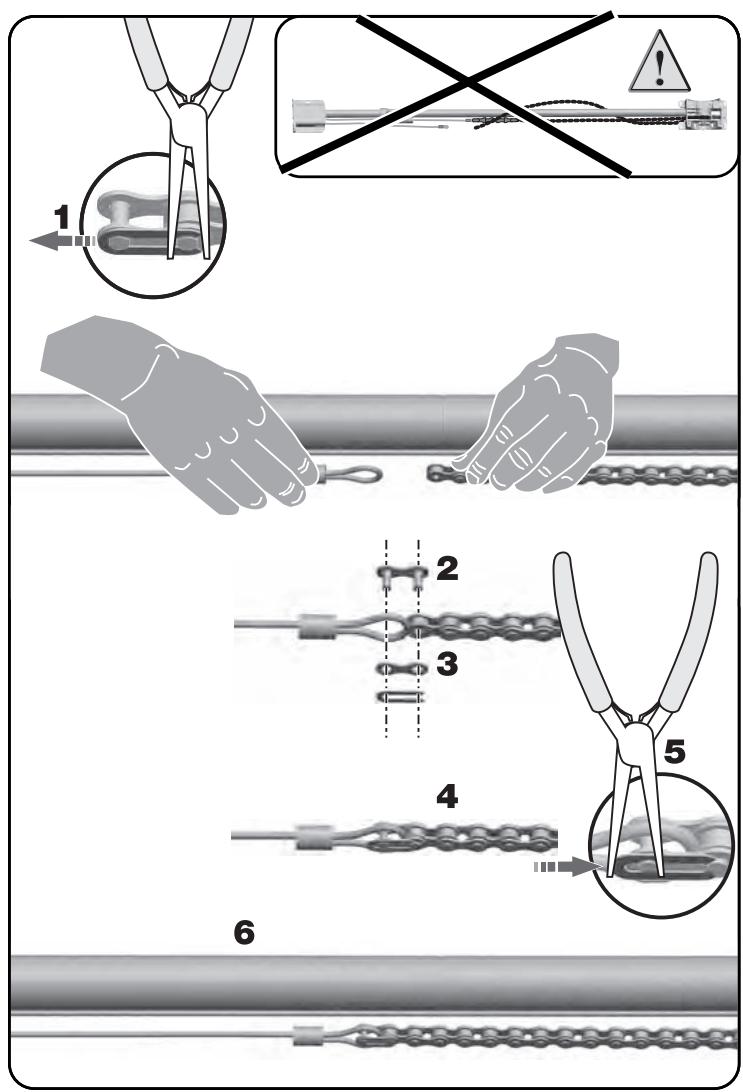

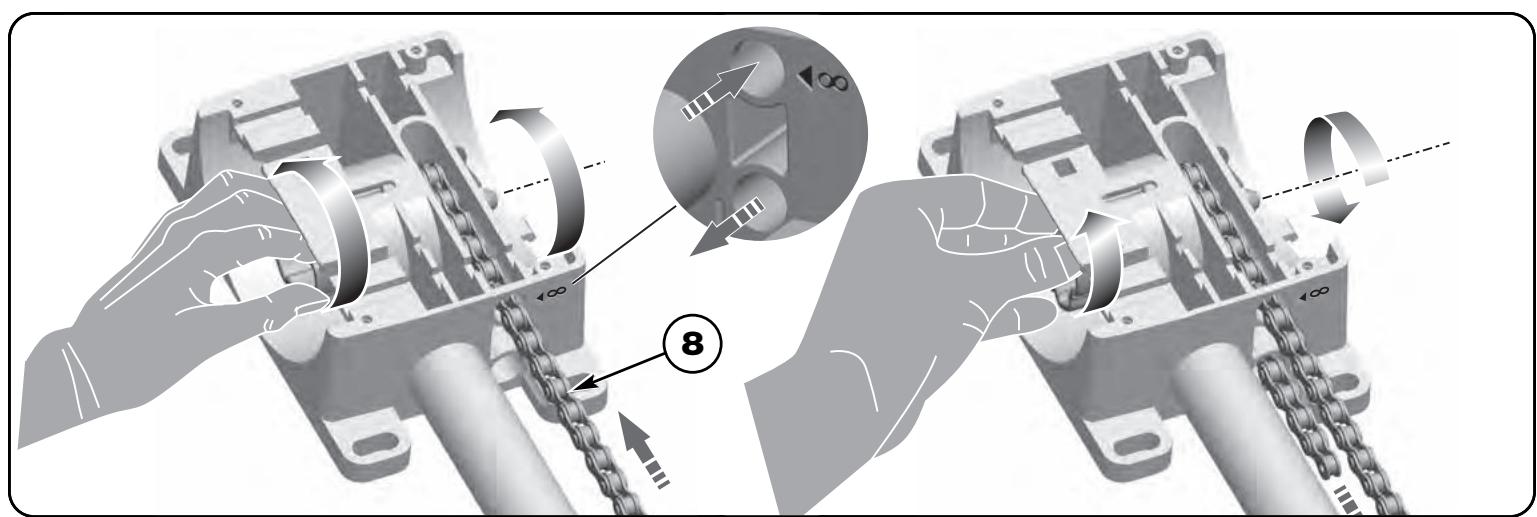

| 8 | Ensemble chaîne-câble + navette + Maillon rapide | 1 |
| 9 | Poulie | 1 |
| 10 | Chape poulie | 1 |
| 11 | Axe poulie | 1 |

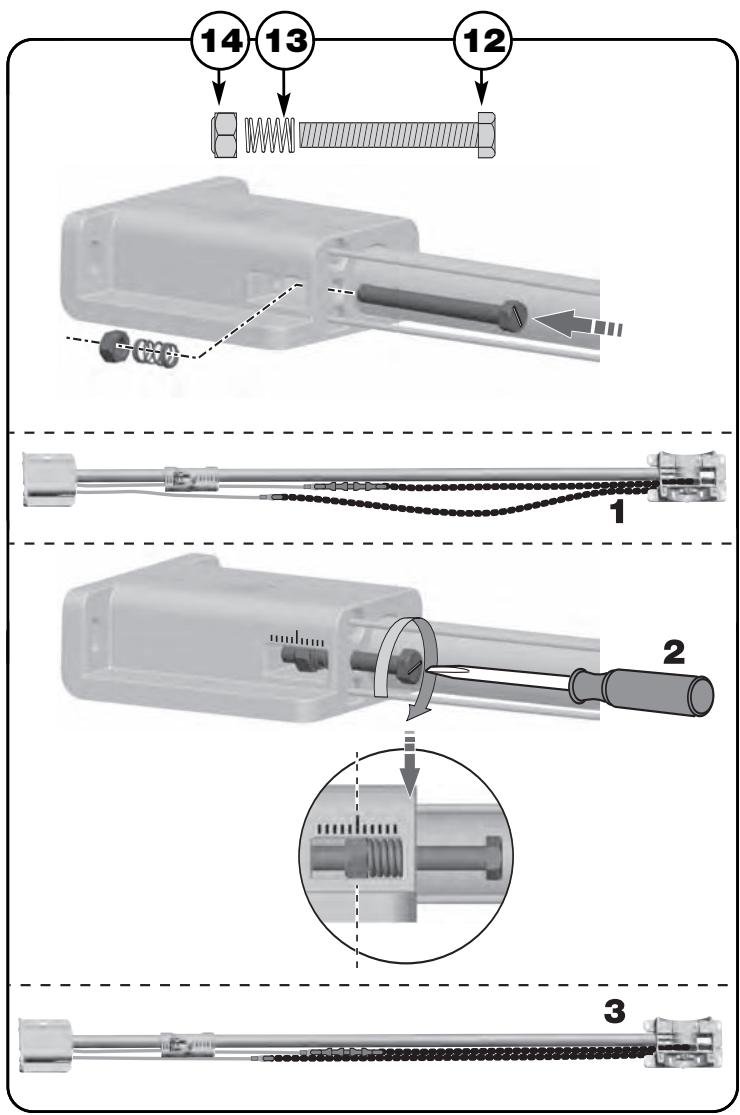

| 12 | Vis acier HM8 x 80 | 1 |
| 13 | Ressort de tension de chaîne | 1 |
| 14 | Ecrou M8 Nylstop | 1 |

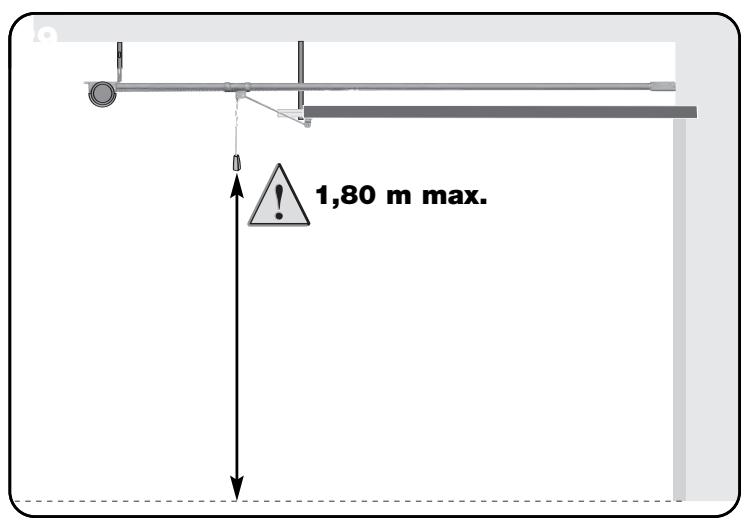

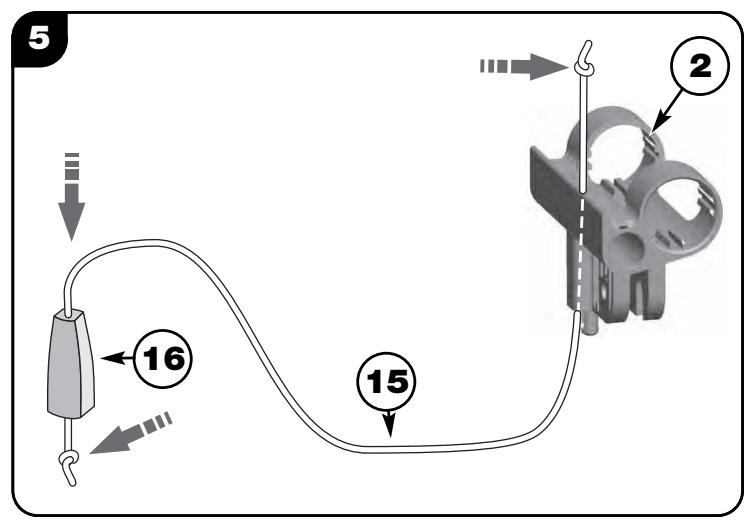

| 15 | Cordelette | 1 |
| 16 | Poinnée plastique | 1 |
| 23 | Butée moteur | 1 |
Ne pas raccarder au secteur avant d'avoir terminé le processus de montage.
Vis et chevilles de fixation chape linteau et chape porte non fournies.
| Rep. Sachet kit visserie | Q'té | |
| 18 | Rondelle Acier Z8N | 2 |
| Ecrou M8 Nylstop | 2 | |
| Vis acier HM8x20 | 2 | |
| 20 | Ecrou M8 Nylstop | 1 |
| Vis acier HM8x35 | 1 | |
| 22 | Ecrou M8 Nylstop | 1 |
| Vis acier HM8x20 | 1 | |
| 24 | Vis pour thermoplastique 3.5 x 16 | 2 |
| 25 | Vis autoperceuse | 1 |

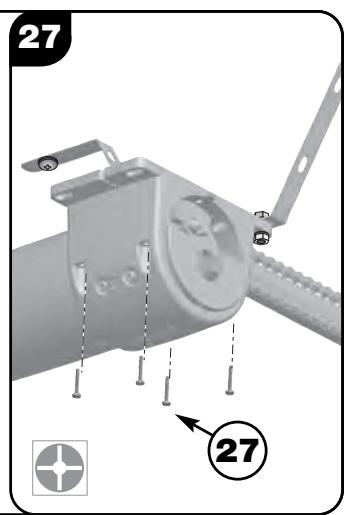

| 27 | Vis pour thermoplastique 4 x 25 | 4 |
Programmation
Étapes de programmation
Les étapes suivantes doivent être réalisées dans l'ordre suivant :
1 → Mémorisation des télécommandes
2 → Apprentissage des mouvements de la porte
3 → Réglage des options de fonctionnement
Si des coupures de l'alimentation interviennent entre ces étapes, se reporter à l'aide au dépannage page 12, « En cours de réglage »

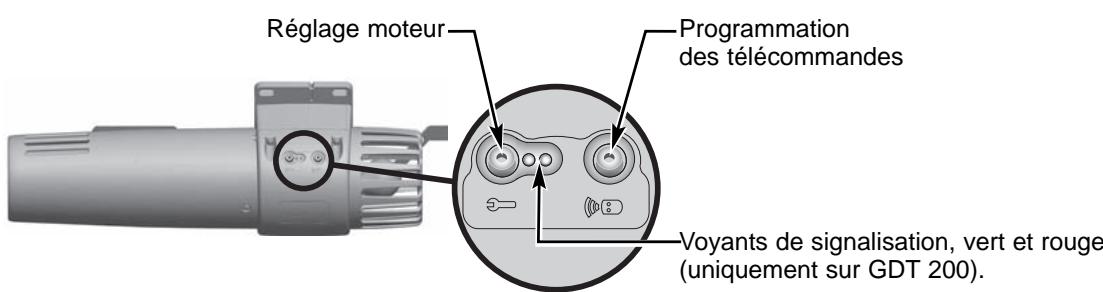

Présentation du clavier de commande moteur
Mémorisation des télécommandes

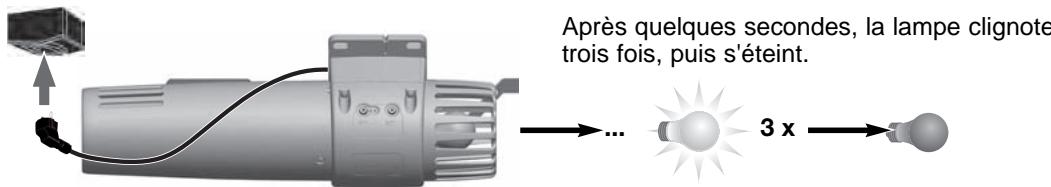

Mettre le moteursous tension
Le système est alimenté.
Mémorisation des commandes
Il est possible de mémoriser une ou deux touches : l'une pour la commande du moteur, l'autre pour la commande de l'éclairage.
Mémoriser la touche pour commander le moteur
1 Appuyer 2 secondes sur la touche du moteur jusqu'à ce que la lampe s'allume, puis relâcher.
2 Vous disposez de 2 minutes pour
mémoriser la touche de la
telécommande. La lampe du moteur clignote 5 secondes
Pour vérifier la mémorisation des commandes, appuyer sur la touche de la télécommande mémorisée, la lampe clignote 5 secondes et s'arrête.
Mémoriser la touche pour commander l'éclairage
1 Appuyer 2 secondes sur la touche du moteur jusqu'à ce que la lampe s'allume, puis relâcher.
2 Appuyer une seconde fois sur la touche , la lampe clignote.
3 Vous disposez de 2 minutes pour
mémoriser la touche de la
telécommande. La lampe du moteur clignote 5 secondes
Pour vérifier, appuyer sur la touche mémorisée, la lampe s'allume. Appuyer une nouvelle fois, la lampe s'éteint (uniquement si la touche pour commander le moteur a été mémorisée).
Mémorisation de nouvelles télécommandes
Pour un même moteur, il est possible d'utiliser plusieurs télécommandes (maximum 12 canaux).
Prologue de la même façon que pour les autres télécommandes (voir « Mémorisation des commandes »).
Apprentissage des mouvements de la porte
Sélectionner le type de porte
(uniqement GDT 200)
Voyant vert allumé :porte basculante ou sectionnelle
Voyant rouge allumé :porte battante
Appuyer sur la touche : un des voyageant s'allume, correspondant au type de porte utilisé.
Pour changer le type de porte, appuyer sur la touche = , l'autre voyant s'allume.

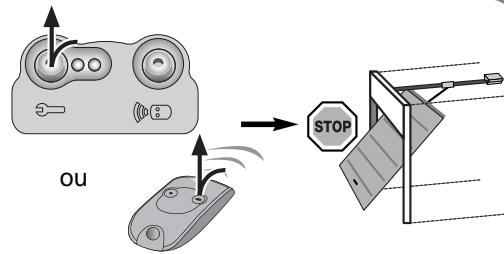

Régler la force de fermeture

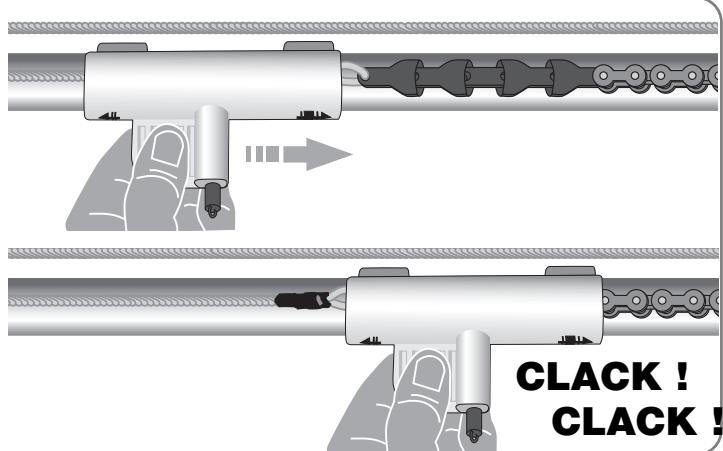

Le chariot doit être accroché (sur la navette (rrouillage).
La butée mécanique d'ouverture doit être fixée, voir « Montage mécanique »
Lors de la procédure de réglage, à tout moment vous pouvez arrêté mouvement de la porte en appuyant la touche du moteur ou sur la une de la télécommande méorisée au commander le moteur.
Appuyer 2 secondes sur la touche 三 =
La lampe s'allume.
Le moteur se met en marche et entraine la porte en fermeture.
Ajuster l'effort de fermeture
6 niveaux d'effort sont proposés sur le GDT 100 et GDT 200.
Les GDT 100 et 200 sont pré-reglés à la valeur moyenne d'effort.

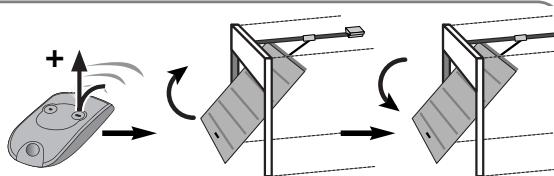

Si la porte s'arrête avant sa fermeture :
Appuyer sur la touche de la télécommande programme. La porte s'ouvre et se referte immidiatement avec un effort plus important.

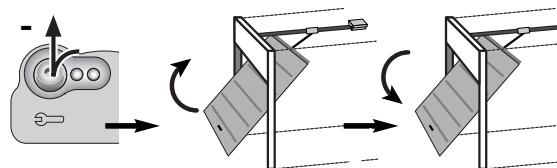

Si la porte fermée est déformée :
Appuyer sur la touche du moteur. La portes s'ouvre et se referme immédiatement avec un effort moins important.
La lampe clignote au moment de l'appui sur une des touches (telécommande : +) (3
pour signaler que la limite de réglage (effort maximum ou effort minimum) est atteinte.
L'effort doit être régle au juste nécessaire pour assurer la fermeture de la porte.
Un effort trop important peut conduire à la déformation de la porte.
L'ajustement de l'effort de fermeture n'a aucune influence sur le verrouillage de la porte en position fermée.

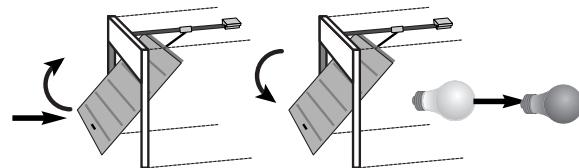

Apprentissage de la course
Appuyer 2 secondes sur la touche
Le moteur se met en marche et effectue une ouverture puis une fermetre complet. La lampe est allumée.
La lampe s'eteint, l'apprentissage est terminé : le moteur est maintainant prét à fonctionner.
Réglage des options de fonctionnement (uniquement sur GDT 200)

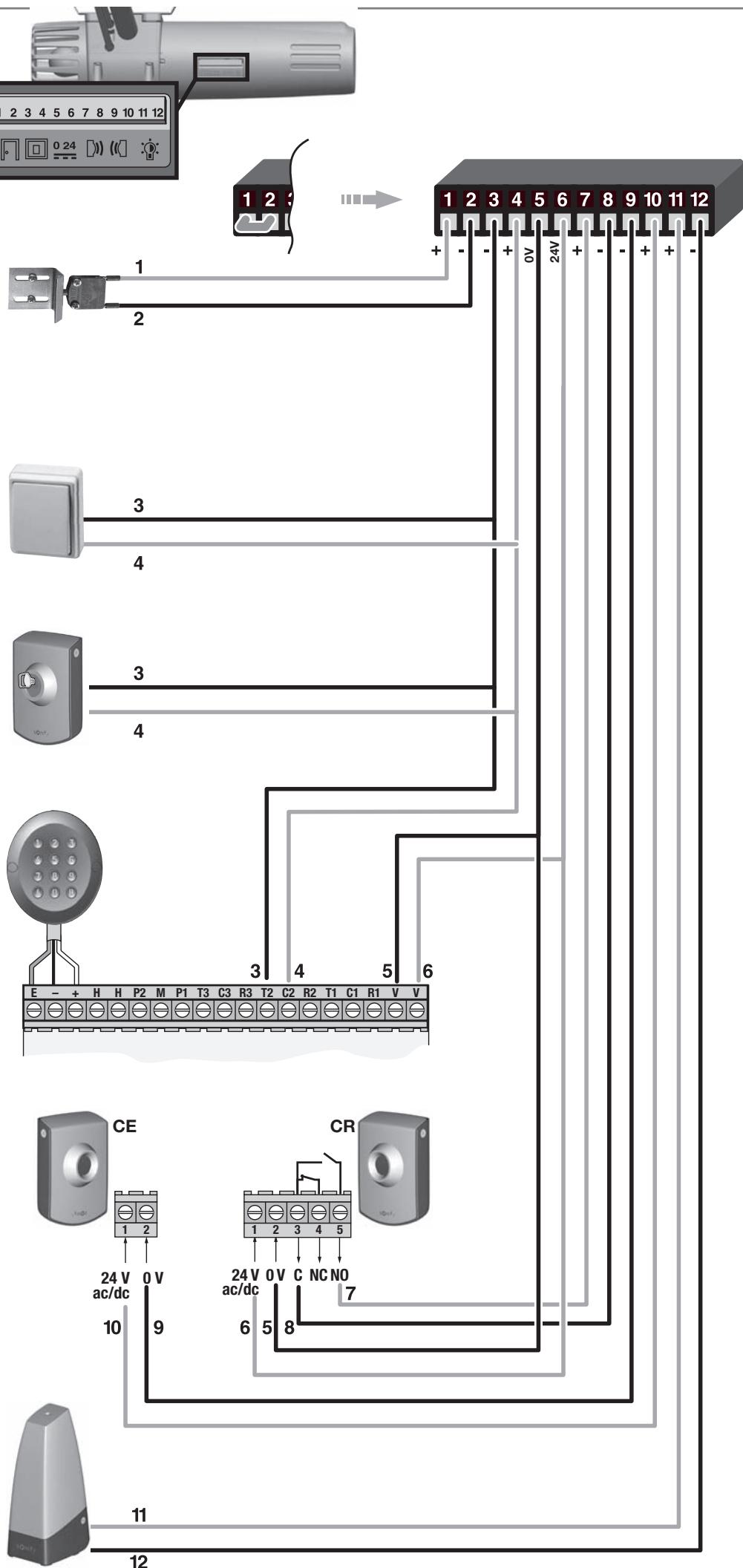

Raccordements des péripériques de sécurité
Contact portillon
Remplacer le fil cable entre les bornes 1 et 2 par le contact portillon.
Laisser le fil cable entre les bornes 1 et 2 en cas de non utilisation du contact. Il est indispensable au fonctionnement du moteur.
Poussoir
Contact à clé
Digicode
Cellules
photoelectriques

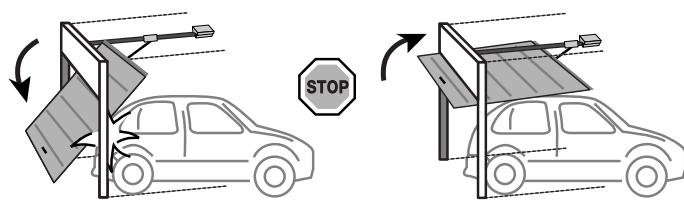

Les cellules arrêtent et inversent le mouvement de la porte en cas de détention d'un obstacle, du passage d'un piéton ou d'un vehicule.
Chaque jeu de cellules est constitué :
d'une cellule émettrice (CE),
d'une cellule réceptrice (CR).
Feu orange
Le feu orange clignote 2 secondes avant la mise en marche de la porte motorisée, et s'eteint après l'arrêt du mouvement.
Les étapes suivantes doivent être réalisées :
« Mémorisation des télécommandes »
« Apprentissage des mouvements de la porte »

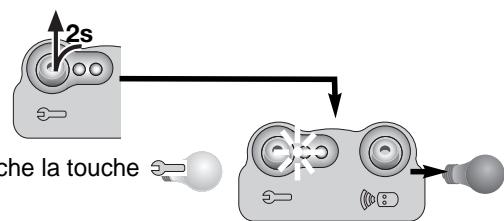

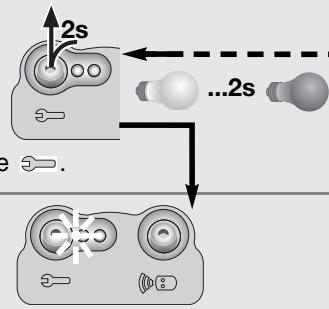

Appuyer 2 secondes sur la touche 一
La lampe s'allume puis s'eteint quand on relchte la touche
Se déplacer et se repérer dans les réglages des options de fonctionnement
Appuyer de nouveau sur 念
Si les cellules ne sont pas fonctionnelles
Levoyant vert s'eteint,levoyant rouge s'allume.
Levoyant rouge est allumé :
B «Réglage du mode de fonctionnement»
Appuyer de nouveau sur 一
Les deux voyants s'allument.
Les deux voyants sont allumés :
C «Réglage de la vitesse d'accostage en fermeture»
A Reconnaissances des périhériques de sécurité
Appuyer de nouveau sur 念
Appuyer 2 secondes sur la touche pour ressortir du réglage des modes d'utilisation.
1 Acceder à la «Reconnaissance des périphériques»:
Appuyer 2 secondes sur la touche 三
La lampe s'allume puis s'eteint quand on relâche la touche 一
Levoyant vert s'allume.
Lancer la reconnaissance en appuyant sur le bouton de la télécommande de commande de porte méorisée.
Levoyant vert clignote.
3 L'opération dure environ 5 secondes.
Elle est terminée quand le voyant vert s'éteint.
Si le feu orange est raccordé, il se met à clignoter.
Si les cellules photoelectriques sont fonctionnelles, la lampe s'allume puis s'eteint. Sinon, vérifier leur câblage, leur alignement et leur réglage.
Description des modes de fonctionnements
Présentation du mode séquentiel
1 La porte est fermée :
un appui sur la touche memorisee de la telecommande provoque l'ouverture de la
2 Lorsque la porte est complètement ouverte :
un nouvel appui sur cette meme touche mémorisée de la télécommande entraîne la fermeture de la porte.
En fin de fermeture, le moteur recule légèrement en arrêté et referme de nouveau la portepour s'assurer du bon verrouillage de cette-ci.
Présentation du mode automatique
obligatoires)
(uniqement GDT 200)

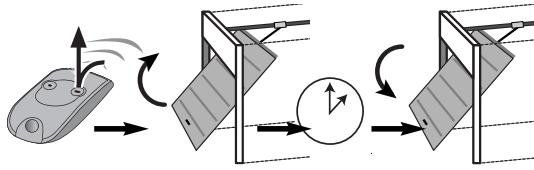

La porte est fermée :
un appui sur la touche mémorisée de la télécommande provoque l'ouverture de la porte.
Sa fermeture intervient automatiquement après la durée de temporisation préalablement régée par vos soins.
FR

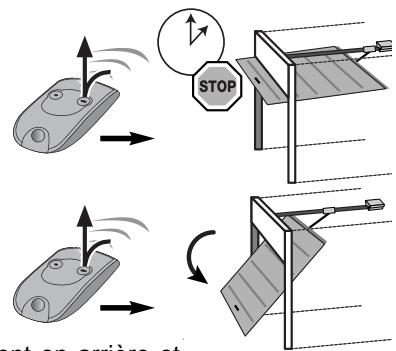

Il est possible deMAINIR la portepen position ouverte en appuyant sur la touche mémorisée de télécommande pendant la temporisation.
Un nouvel appui sur la touche de la télécommande provoque le fermeture de la porte.
En fin de fermetre, le moteur recule légèrement en arrrière et réferme de nouveau la porte pour s'assurer du bon verrouillage de cette-ci.
Réglage du mode de
fonctionnement
1 Acceder au «Réglage du mode de fonctionnement» :
Appuyer 2 secondes sur la touche 三
La lampe s'allume puis s'eteint quand on relâche la touche
Levoyant vert s'allume.
Appuyer de nouveau sur 三
Le voyant vert s'éteint, le voyant rouge s'allume si les cellules
2 Choisir le mode de fonctionnement en appuyant sur la touche de la télécommande.
1er appui : mode sequentiel, la lampe s'allume;
2ème appui : mode automatique, 10 secondes de temporisation à la fermetre, la lampe clignote 1 fois toutes les 4 secondes;
3ème appui : mode automatique, 20 secondes de temporisation à la fermetre, la lampe clignote 2 fois toutes les 4 secondes;
4ème appui : mode automatique, 40 secondes de temporisation à la ferme-
3 Enregistrer le mode de fonctionnementCHOsi en appuyant 2 secondes sur la touche 三 ,la lampe et les voyants s'eteignent.
Si yous dez re-rigler mode de fonctionnement, le 1er appui sur la touche messorie de la telecommande correspond a la derniere valeur messoriée.
Réglage de la vitesse d'accostage en fermeture
2 vitesses d'accostage au besoin :
La vitesse standard est recommendée pour les portes sectionnelles.
La vitesse lente est recommendée pour les portes basculantes, fragiles ou bruyantes.
1 Acceder au «Réglage de la vitesse d'accostage en fermeture»:
Appuyer 2 secondes sur la touche 一
La lampe s'allume puis s'eteint quand on relâche la touche 一
Levoyant vert s'allume.
Appuyer de nouveau sur
Levoyantvert s'eteint,levoyant rouge s'allume.
Appuyer de nouveau sur
Les deux voyants s'allument.
2 Choisir la vitesse d'accostage en fermeture en appuyant sur la touche de la télécommande.
1er appui : vitesse standard, la lampe clignote 2 fois toutes les 4 secondes;
2ème appui : vitesse lente, la lampe clignote 1 fois toutes les 4 secondes;
nouvel appui : retour au premier appui.
3 Enregistrer la vitesse可以选择 en appuyant 2 secondes sur la touche ,la lampe et les voyants s'eteignent.
Si vous nevez re-régler la vitesse d'accostage, le 1er appui correspond à la dernière valeur ménorisée.
Effacement de tous les réglages et télécommandes
Effacement des réglages
1 Appuyer 7 secondes sur la touche
La lampe s'allume au bout de 2 secondes, reste allumée 5 secondes avant de s'eteindre.
2 Relacher la pression de la touche.
Tous les réglages réalisés sont effacés :
l'apprentissage;
les périhériques;
les options de fonctionnement.
Il a repris ses caractéristiques usine. Cette procédure n'efface pas les télécommandes.
Effacement des télécommandes
1 Appuyer 7 secondes sur la touche
La lampe s'allume au bout de 2 secondes, reste allumée 5 secondes puis clignote 5 secondes avant de s'eteindre.
2 Relacherr la pression de la touche.
La ou les télécommandes sont effacées.
Utilisation
FR
Fonctionnement
Déverrouillage / verrouillage
1 Le GDT est équipé d'une poignée reliée à une cordelette qui permet, en tirant dessus, de déverrouiller et de manoeuvrer la porte manuellement en cas de panne électrique.
Elledoitetreaccessiblefacement,à1,80mdu sol maximum.
Cette poignée ne doit être actionnée que pour le déverrouillage de la porte. Ne pas l'utiliser pour ouvrir ou fermer la porte manuellement.
Lors du déverrouillage de la porte : une mauvaise qualité de l'équilibrage de la porte peut entrainer des mouvements brusques de la porte. Cela peut représenter un danger.
Toujours re-verrouiller le chariot sur la navette (voir cadre suivant) avant de faire un nouvel appui sur la touche méorisée de la télécommande.
2 Verrouiller le chariot en le plaçant sur la navette.
En cas de détention d'obstacle pendant la fermeture
Une détction d'obstacle en fermetre provoque l'arrêt de la porte et une réouverture partielle.
Éclairage
L'éclairage est actif à chaque mouvement de porte.
Si vous motorisation n'est pas utilisé pendant 2 minutes, l'extinction se fait automatiquement.
Un appui sur la touche de la télécommande méorisée permet d'anticiper l'extinction de la lampe avant la fin de la temporisation de 2 minutes.
Elle permet aussi d'allumer ou d'eteindre la lampe sans que votre motorisation soit sollicitée.
Entretien mécanique
Vérifier régulièrement la tension de la chaîne et l'ajuster si nécessaire.
"Apres l'ajustement de la tension, il est nécessaire :
-d'effacer tous les réglages (Page 9)
- de lancer un nouvel apprentice du mouvement de la porte (page 5)"
Vérifier le fonctionnement mécanique de la porte.
Ne jamais huiher la chaine.
Vérification de la détction d'obstacle
Tous les 6 mois vérifier qu'en plaçant un obstacle de 30cm sous la porte, celle-ci s'arrête puis se ré-ouvre partiellement pendant 3 secondes (la lampe clignote pendant 30 secondes).
Tous les 6 mois vérifier le bon fonctionnement des cellules en masquant une cellule avec la main lors de la fermetre. la porte doit se re-ouvrir (la lampe clignote pendant 30 secondes).
éristiques techniques
| GDT 100 | GDT 200 | |
| APPLICATION | ||
| maxi. porte sectionnelle | 2,15 m | 2,15 m |
| Hauteur maxi.porte basculante | 2,30 m | 2,30 m |
| Surface maxi.porte | 6 m² | 6 m² |
| Hauteur sous linteau | 47 mm | 47 mm |
| Température de fonctionnement | -20°C / 40°C | -20°C / 40°C |
| Nbre. d'ouverture/fermeture max. par jour | adapté à un usage résidentiel | adapté à un usage résidentiel |
| MOTEUR et kit | ||
| Effort de traction | 500 N | 500 N |
| Tension d'alimentation | 230 V | 230 V |
| Longueur hors tout | 2,92 m | 2,92 m |
| Consommation en veille | 2 W | 3 W |
| Télécommandes fournies | 2t ( x 2 ) | 2t ( x 2 ) |
| Éclairage indépendant | 25 W max, E14 | 25 W max, E14 |
| Temporisation à l'éclairage | 2 mn | 2 mn |
| Fonctionnement / Raccordements | ||
| Quantité de canaux mémorables | 12 | 12 |
| Vitesse lente | non | à la fermeture |
| Vitesse lente réglable | non | oui |
| Mode automatique | non | oui |
| Cellules photoélectriques | non | oui |
| Feu orange | non | oui, 10 W max, 24 Vac/dc |
| Contact porte | non | oui |
| Wall switch | oui | oui |
| Key switch, wired keypad | non | oui |
| ACCESSOIRES | Référence |
| Adaptateur porte battante | 2400459 |
| Adaptateur porte semi-débordante | 2400458 |
| Adaptateur porte sectionnelle | 2400650 |
| Attaches plafond (max 400 mm) | 2400656 |
| Contact portillon | 2400657 |
| Déverrouillage extérieur avec clé | 2400658 |
| Déverrouillage extérieur sans clé | 2400659 |
| Verrouillage pêne bas de porte ou pênes laté- | 2400651 |
■ En cours de réglage, vous avez débranché le moteur
Pour savoir où vous en âtes dans les réglages : rebranchez le moteur...
La lampe clignote 3 fois :
les télécommandes ne sont pas mémorisées et l'apprentissage des mouvements de la porte n'est pas effectué
reprene à partir de la mémorisation des commandes, voir page 3.
La lampe clignote 2 fois :→
les télécommandes sont mémorisées mais l'apprentissage des mouvements de la porte n'est pas effectué
reprene à partir de l'apprentissage, voir page 5.
La lampe clignote 1 fais :→
les télécommandes sont mémorisées et l'apprentissage des mouvements de la porte est effectué.
Le produit est prét à fonctionner, vous pouvez :
-émoriser une nouvelle télécommande,voir page 4;
- acceder à la programmation des options de fonctionnements, voir page 7.
En fin d'apprentissage
Si la lampe clignote 2 fois (toutes les 4 spendant 2 mn)
Destruct d'apprentissage: vérifier le bon équilibrage de la porte et recommencer l'apprentissage.
Si le défaut persiste : la limite de motorisation est atteinte, la replacer par une motorisation plus puissant.
La porterefusedebouger
Les 2 voyants sont allumés, la lampe clignote 1 fois (toutes les 4 s pendant 30 s)
le moteur est en sur-chauffe (limite thermique atteinte), attendre quelques minutes.
Levoyant rouge est allumé, la lampe clignote 1 fois (toutes les 4 s pendant 30 s)
verifier si le portillon n'est pas ouvert ou vérifier son câblage.
Levoyant rouge est allumé, la lampe clignote 2 fois (toutes les 4 s pendant 2 mn)
les cellules ne sont pas fonctionnelles, vérifier leur alignment ou replacer les cellules et recommencer la procEDURE de reconnaissnce des péripériques.
Levoyant vert est allumé, la lampe clignote 2 fois (toutes les 4 s pendant 2 mn)
→ le moteur a perdu sa position. débrancher 5 secondes, rebrancher, appuyer 7 secondes sur le bouton 念 . pour effacer les réglages et refaire les réglages.(page 5)
Levoyant vert est allumé, la lampe clignote 1 fois (toutes les 4 s pendant 30 s)
vérifier qu'aucun obstacle n'est present devant les cellules.
Aucun voyant allumé, la lampe clignote 1 fois (toutes les 4 s pendant 2 mn)
surcoupe détecté par surconsommation de courant, vérifier qu'il n'y a pas d'obstacle ou de point dur sur votre porte.
Aucun voyant allumé, la lampe clignote 4 fois (toutes les 4 spendant 2 mn)
défaut logiciel, débrancher 5 secondes, rebrancher, appuyer 7 secondes sur le bouton . pour effacer les réglages et refaire les réglages. (page 5)
