MODE D'EMPLOI FREEVIA 600 SOMFY

Manuel d'installation et d'utilisation

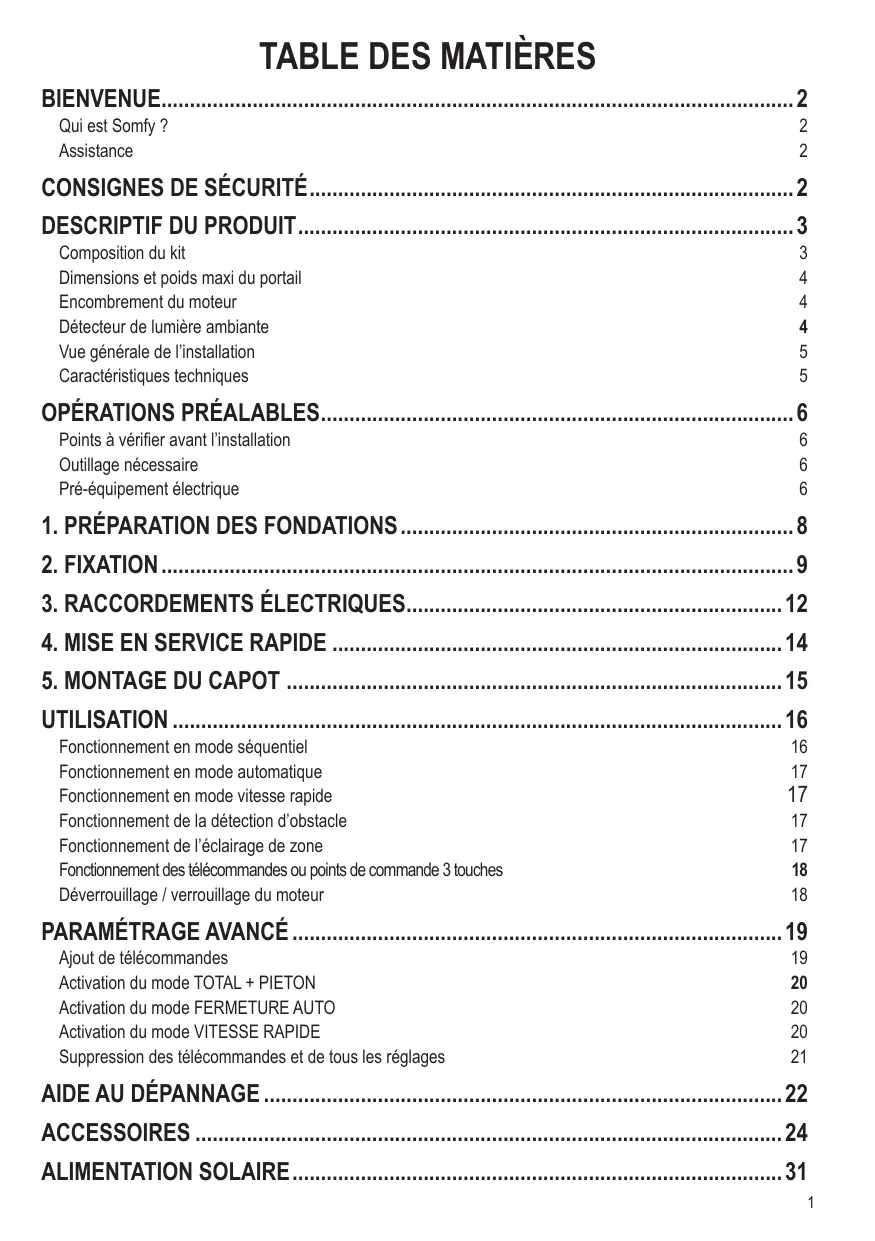

TABLE DES MATIÈRES

BIENVENUE 2

Qui est Somfy ? 2

Assistance 2

CONSIGNES DE SECURITÉ 2

DESCRIPTIF DU PRODUIT 3

Composition du kit 3

Dimensions et poids maxi du portail 4

Encombrement du moteur 4

Detecteur de lumière ambiente 4

Vue générale de l'installation 5

5

OPÉRATIONS PRÉALABLES 6

Points à vérifier avant l'installation 6

Outillage nécessaire 6

Pré-équipement électrice 6

1. PREPARATION DES FONDATIONS 8
2. FIXATION 9

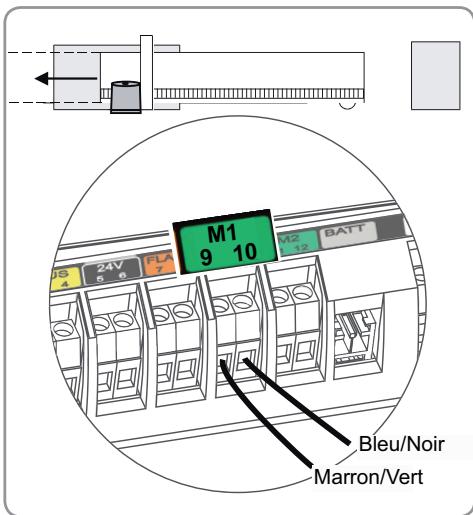

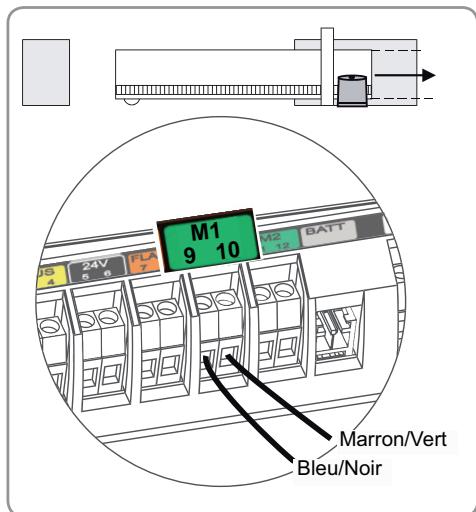

3. RACCORDEMENTS ÉLECTRIQUES 12
4. MISE EN SERVICE RAPIDE 14

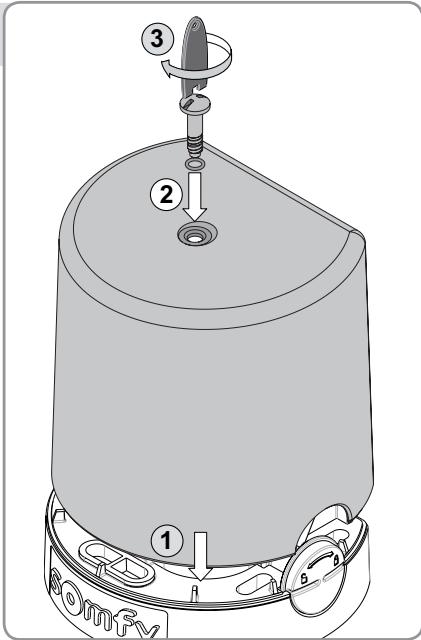

   5.MONTAGE DU CAPOT 15

UTILISATION 16

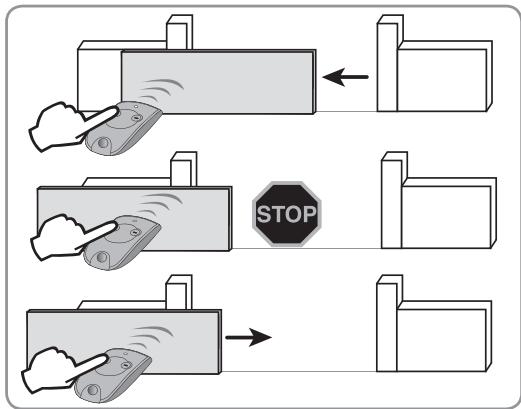

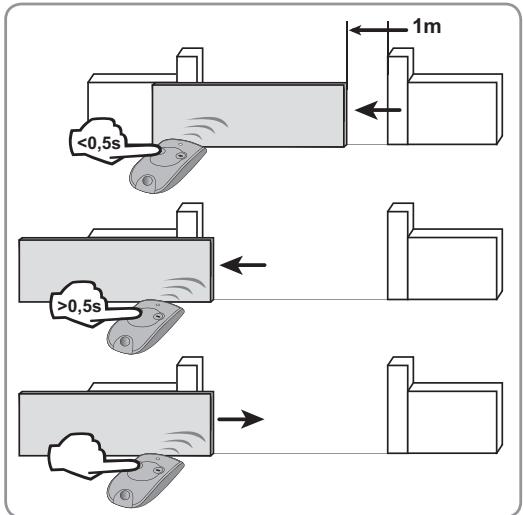

Fonctionnement en mode séquentiel 16

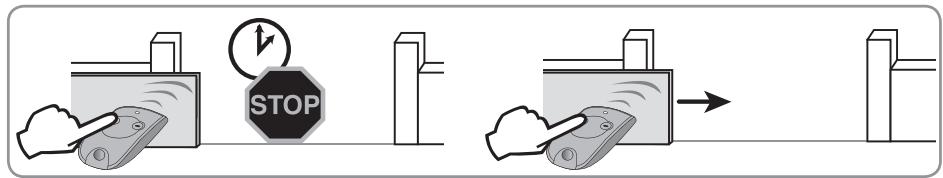

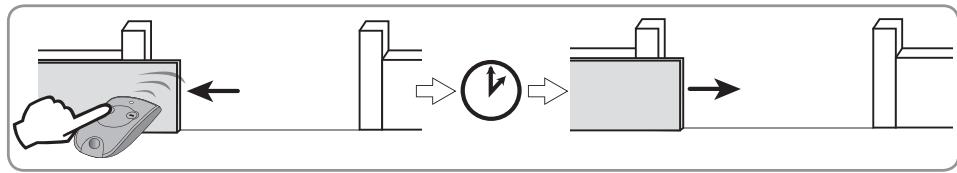

Fonctionnement en mode automatique 17

Fonctionnement en mode vitesse rapide 17

Fonctionnement de la détéction d'obstacle 17

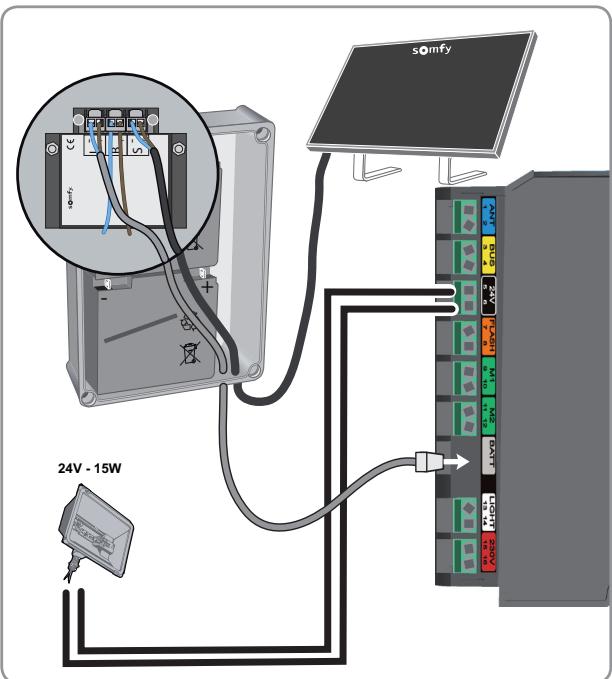

Fonctionnement de I'éclairage de zone 17

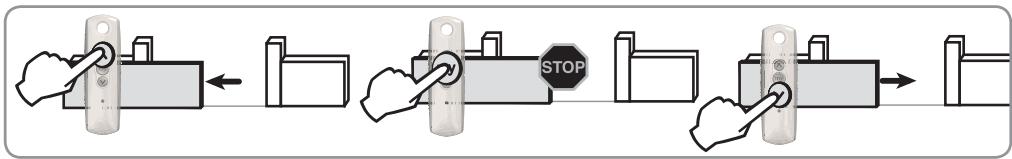

Fonctionnement des télécommandes ou points de commande 3 touches 18

Déverrouillage / verrouillage du moteur 18

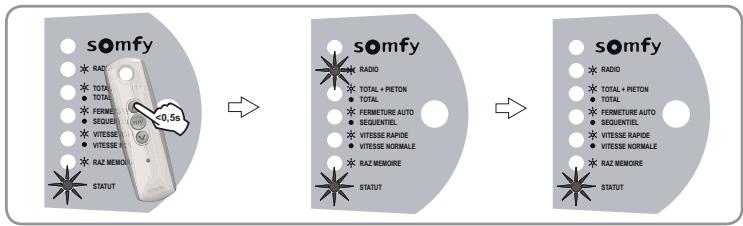

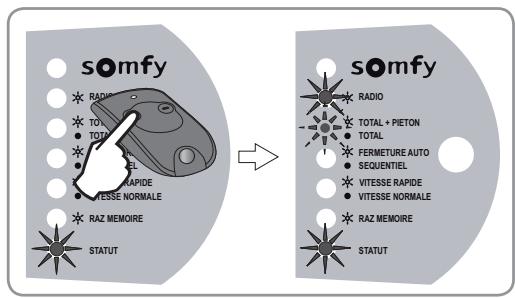

Ajout de télécommandes 19

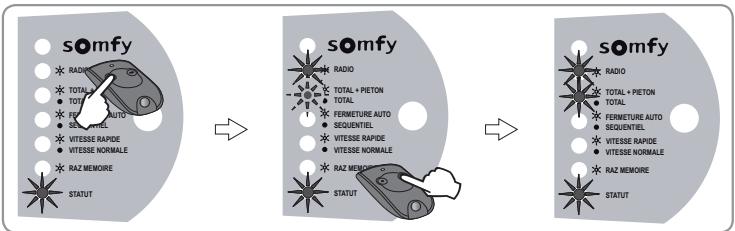

Activation du mode TOTAL + PIETON 20

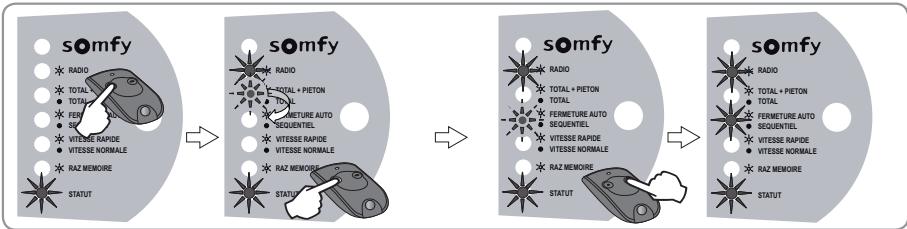

Activation du mode FERMETURE AUTO 20

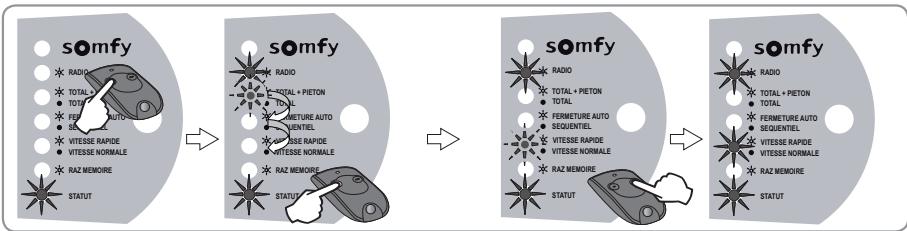

Activation du mode VITESSE RAPIDE 20

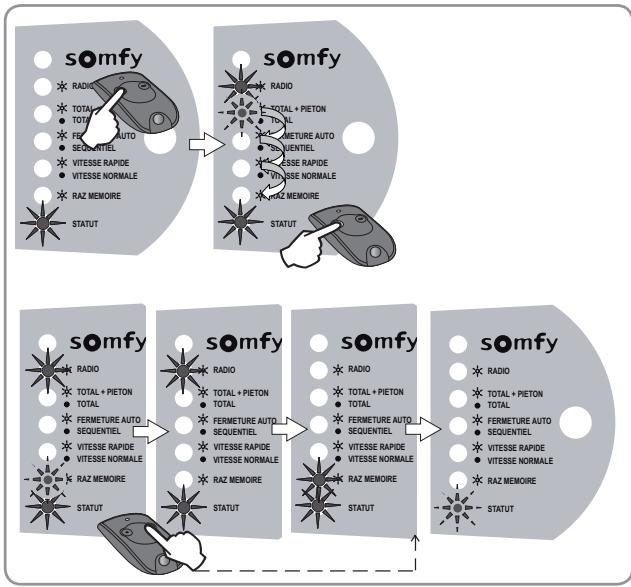

Suppression des télécommandes et de tous les réglages 21

AIDE AU DÉPANNAGE 22

ACCESSIONS 24

ALIMENTATION SOLAIRE 31

BIENVENUE

Nous vous remercions d'avoir choisi un équipement Somfy. Ce matériel a ete concu, fabriqué et distribué par Somfy selon une organisation qualite conforme à la norme ISO 9001.

Quist Somfy?

Somfy développè, produit et commerciale des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, comfort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de referencia EN 60335-2-103.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.

Pour tout renseignement concernant lechioix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Info Somfy Grand Public 6 jours / 7 :

N°Azur

0810 12 12 37*

*Prix d'un appel local

Avant d'instructor voire moteur, lisez attentivement l'ensemble de cette notice. Suivez précisément chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.

En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. Somfy ne pourrait en'être tenu responsable.

Ne laissez pas les enfants jouer avec les dispositifs de commandes fixes.

Mettez les dispositifs de télécommande hors de portée des enfants.

Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.

Vérifiez fréquement l'installation pour déceler tout mauvais équilibrage du portail ou tout signe d'usure. N'utilise pas la motorisation si une réparation ou un réglage est nécessaire.

Déconnectez le moteur de l'alimentation pendant les opérations de nettoyage ou d'autres opérations de maintenance.

Avant d'installer le moteur, vérifie que la partie entraînée est en bon état mécanique, qu'elle est correctement équilibrée et qu'elle s'ouvre et se ferme correctement.

Assurez-vous que les zones dangereuses dues au mouvement d'ouverture de la partie entraînée (écrasement, cisailllement, coincement) entre la partie entraînée et les parties fixes environnantes sont évitées.

Gardez à vue votre portail pendant le mouvement.

Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entrainée, mais éloigné des parties mobiles. Il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public, sauf s'il fonctionne avec une clé. Lors de son utilisation, assurez-vous que les personnes sont tenues à distance.

Préserves une zone de dégagement de 500 mm en bout de portail lorsqu'il est complètement ouvert.
Après l'installation, assurez-vous que le mécanisme est correctement réglé et que le système de protection et tout dispositif de débrayage manuel fonctionnent correctement.

DESCRIPTIF DU PRODUIT

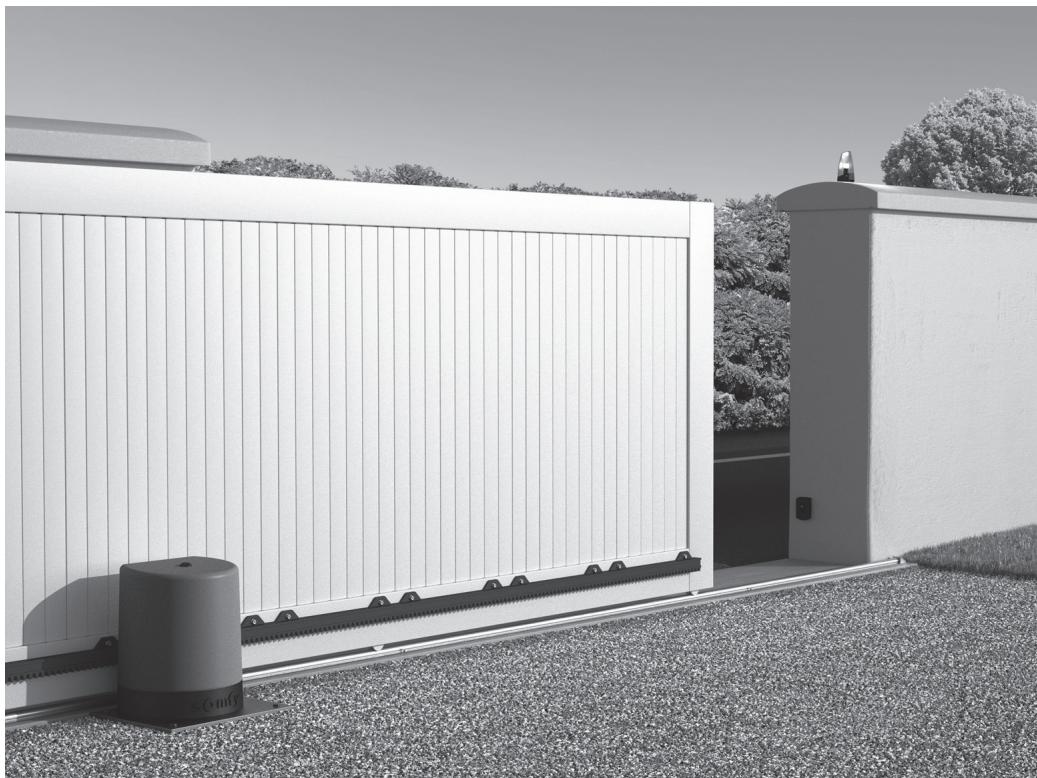

Ce moteur est destiné aux portails coulissants pour des maisons individuelles.

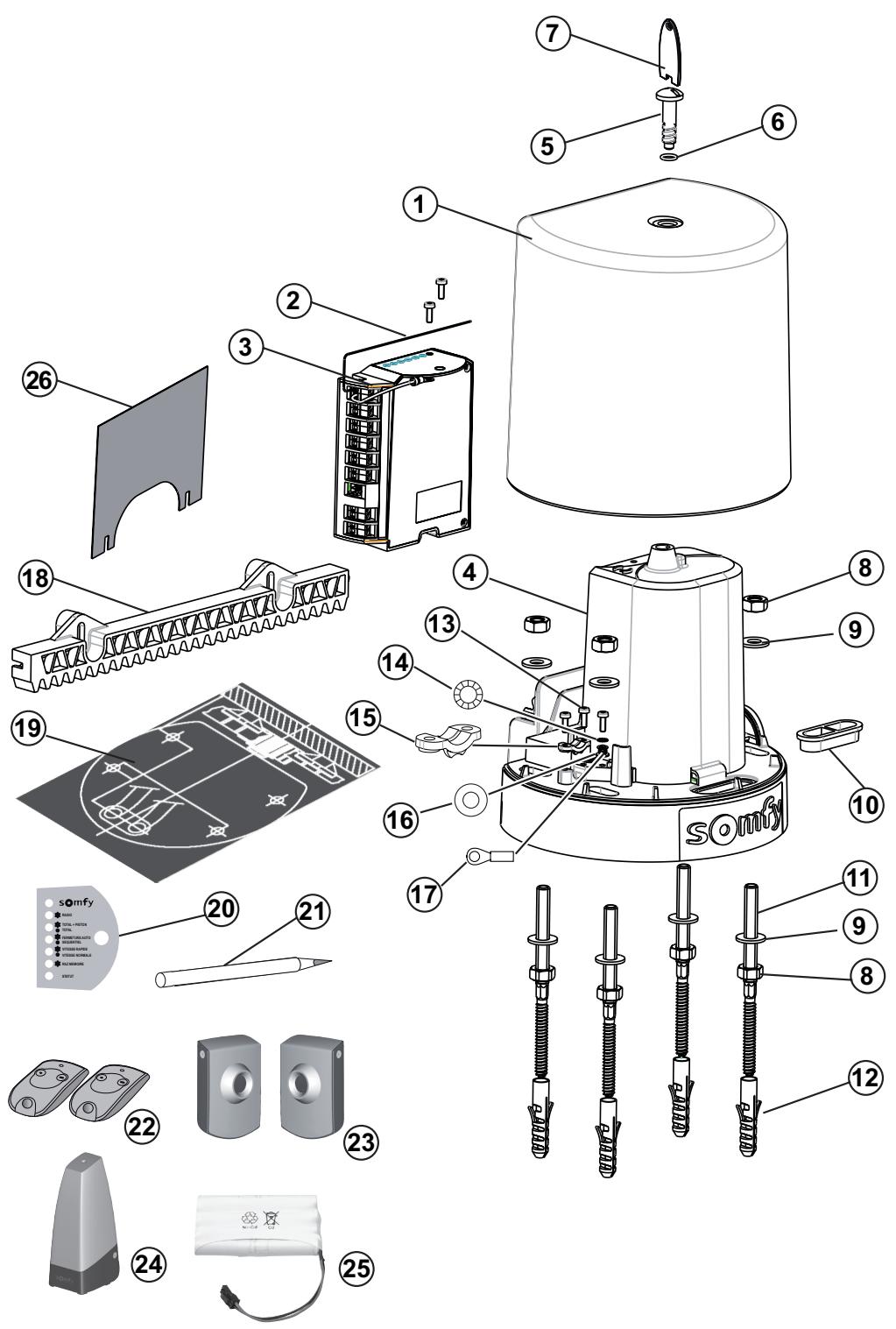

Composition du kit

Rep.	Désignation	Quantité
1	Capot	1
2	Antenne	1
3	Boîtier électronique	1
4	Moteur	1
5	Vis capot	1
6	Joint torque 9x2	1
7	Clé	1
8	Ecrou M10 zingué	8
9	Rondelle plate moyenne 10.5x22x2 zinguée	8
10	Passe câble	1
11	Tire-fond 2 files M10x15	4
12	Cheville 12x60 S12	4
13	Vis autoformeuse TCB M4x12 zinguée	3
14	Rondelle évientail AZ4	1
15	Serre câble	1
16	Rondelle plate moyenne M4x10	1
17	Cosse ronde isolée D4	1
18	Crémaillère 33 cm	12
19	Gabarit de pose à découvert (imprimé sur le carton)	1
20	Etiquette boîtier électronique	1
21	Crayon	1
22	Télécommande Keytis NS 2 RTS	2
23	Jeu de cellules photoélectriques	1
24	Feu orange	1
25	Batterie de secours	1
26	Feuille plastique	1

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce. Produit utilisable dans l'Union Européenne et en Suisse.

Detecteur de lumière ambiente

Le boîtier électronique du moteur est équiné d'un détector de lumière ambiente qui déteche la présence ou l'absence du capot ce qui permet de rentrer en mode réglage uniquement lorsque le capot est enlevé. Si le capot est present, le moteur se met en voille.

Dimensions et poids maxi du portail

Poids maxi. (P)	600 kg
Hauteur maxi. (H)	2 m
Largeur maxi. (L)	8 m

Selon le poids de votre portail et la vitesse d'ouverture可以选择, l'installation d'une protection de caoutchouc en bout de portail, sur toute la hauteur H, est préconisée pour limiter les chocs :

Poids portail	Vitesse normale (16 s)	Vitesse rapide (11 s)
De 0 à 100 kg	/	/
De 100 à 200 kg		Bord caoutchouc TSIU 65mm (ref. 2564422)*
De 200 à 300 kg
De 300 à 400 kg	Bord caoutchouc TSIU 65mm (ref.2564422)*	Dans le cadre de la name EN 12 453, la vitesse rapide est limitée à des portails dont le poids est inférieur à 300 kg.
De 400 à 600 kg	Dans le cadre de la name EN 12 453, merci de contacter un de nos conseillers Somfy Grand Public au 08 10 12 12 37 (prix d'un appel local). Il vous proposera des accessoires de sécurité.

• Merci de contacter un de nos conseillers Somfy Grand Public au 08 10 12 12 37 (prix d'un appel local) ou de vous connecter sur le site Internet : www.somfy.fr.

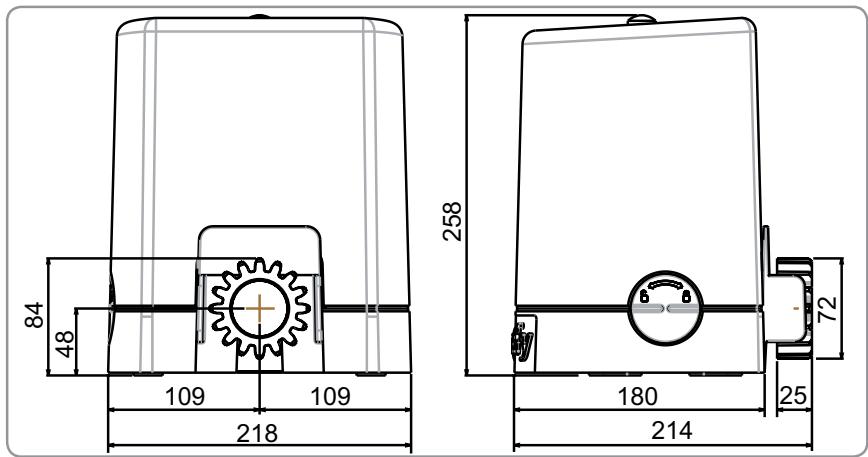

Encombrement du moteur (en mm)

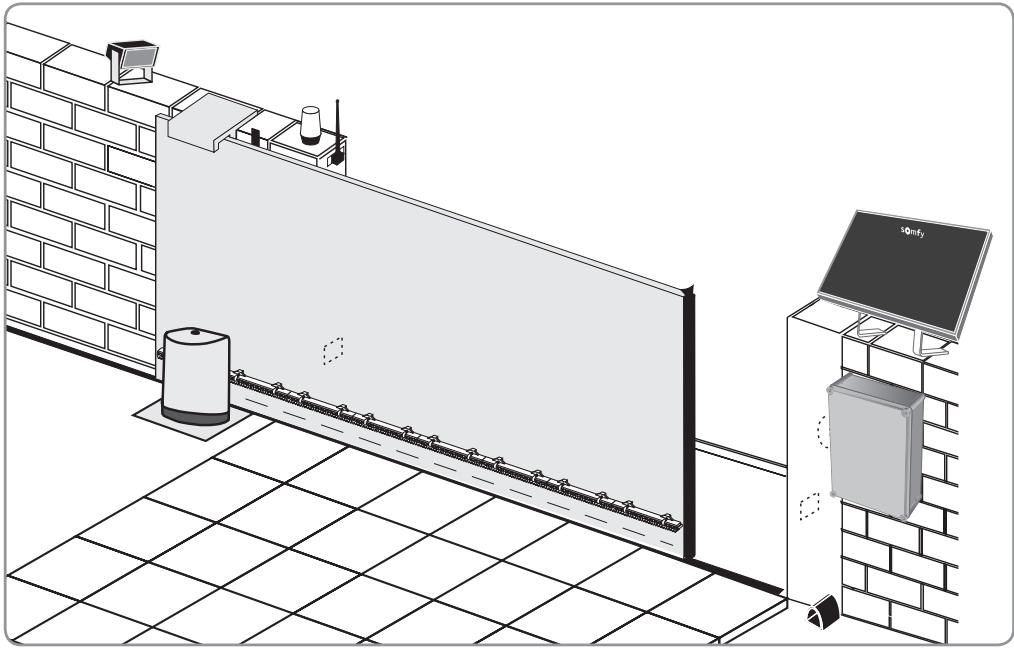

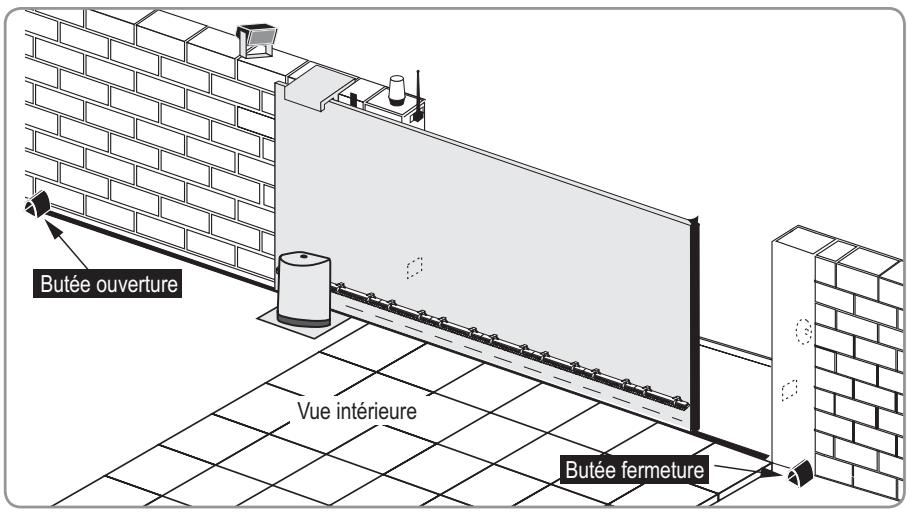

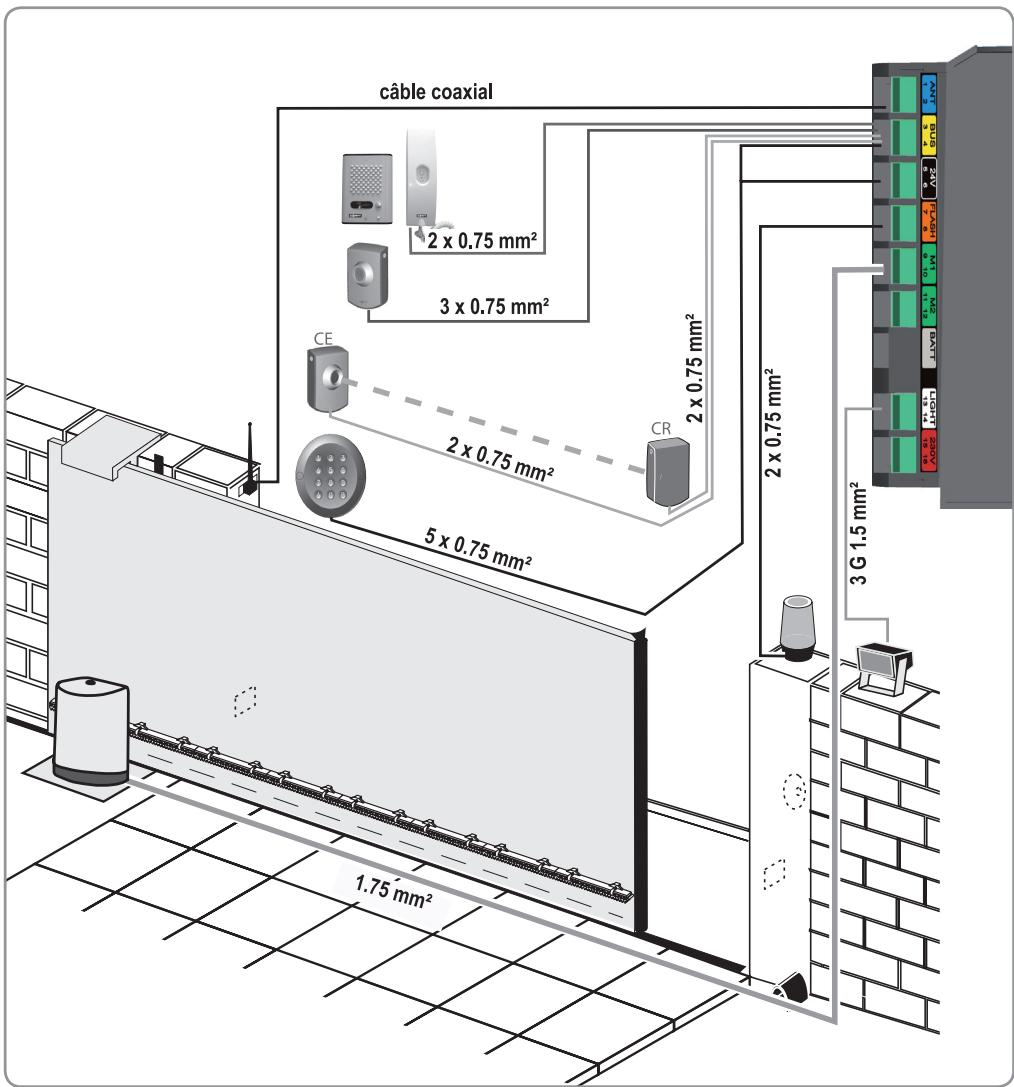

Vue générale de l'installation

Caracteristiques techniques

Tension d'alimentation	230 V~ / Solaire
Type de moteur	24 Vdc
Puisance du moteur	150 W
Puisance maxi consommée (avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence moyenne de manoeuvres par jour	20 cycles/jour
Vitesse d'ouverture*
Normale	3 m en 16 s, hors zone de ralentissement (20 cm)
Rapide	3 m en 11 s, hors zone de ralentissement (20 cm)
Température de fonctionnement	- 20°C à + 60°C
Protection thermique	Oui
Indice de protection	IP 44
Récepteur radio intégré	Oui
Télécommandes :
Fréquence radio	433,42 MHz
Portée en champ d'utilisation	~50 m
Quantité mémorable	32
Connections possibles :
Sortie pour feu orange	Clignotante, 24 V, 10 W
Sortie éclairage de zone, contact alimenté	500 W maxi (en 230 V~)
Sortie alimentation accessoires	24 V - 15 W maxi
Entrée batterie de secours	Oui
Entrée cellules photoélectriques	Oui (BUS)
Entrée de commande de type contact sec	Oui

• Le temps d'ouverture est variable en fonction des caractéristiques du portail.

OPÉRATIONS PREALABES

Points à vérifier avant l'installation

Vérification de votre portail

Votre portail doit etre en bon etat : il doit s'ouvrir et se fermer manuellement sans forcer. Il doit rester horizontal pendant toute sa course.

Types de portails motorisables

Votre moteur s'adapte à tous types de portails coulissants (PVC, bois, métal...).

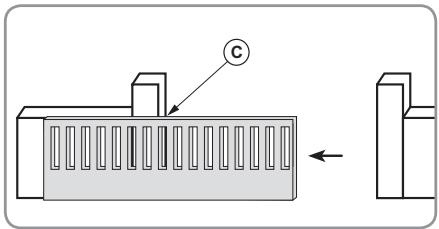

Pour un portail barraudé dont les barreaux sont espaces de plus de 50 mm les uns des autres, il est obligatoire d'installer un grillage (type 40 × 40 ~mm ) sur toute la longueur du portail. Vous évitez ainsi tout risque de coincement (voir repère 'C' ci-contre).

Présence des butées de portail

Le portail doit être arrêté par des butées fixées solidement au sol afin que la course soit déliminée à l'ouverture comme à la fermeture.

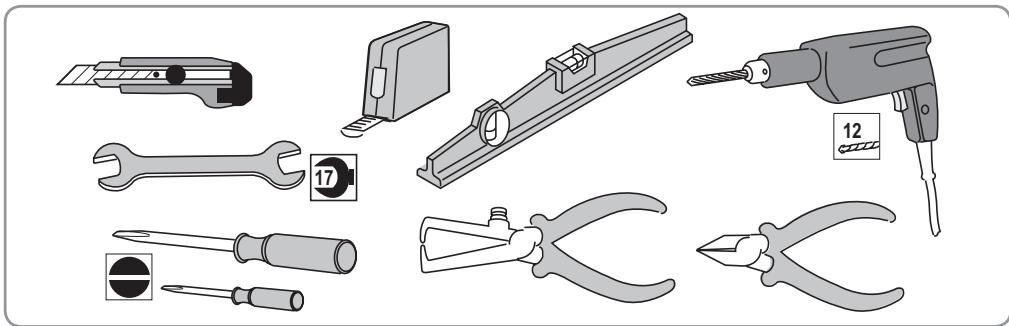

Outillage nécessaire

Pré-équipement électrique (uniquement en 230 V)

Pour motoriser votre portail :

• Aménagez une arrivée électrique 230 V au plus après de l'emplacement du moteur.
• Prévoyez une gaine de protection Orange ICT 25 mm pour le passage enterré des cables. Si vous ne pouvez pas réaliser de tranchée, utilisez un passe-câble qui pourrait supporter le passage des vehicules (réf. 2400484).

Alimentation secteur (uniquement en 230 V)

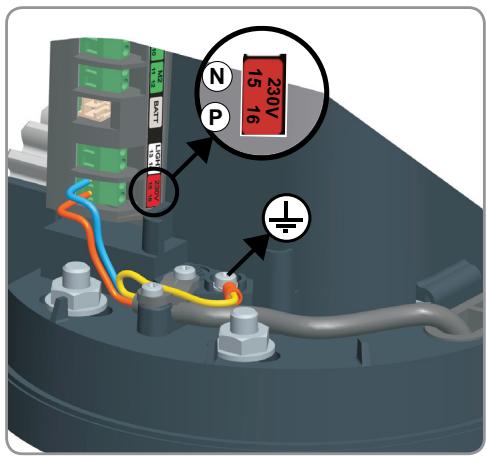

Pour fonctionner, le boftier électronique du moteur doit être alimenté sous 230 V - 50 Hz avec un cableouple de type 1,5mm^2

La ligne électrique doit être :

• Exclusivement réservée au moteur.

• Dotée d'une protection :

• par fusible ou disjoncteur calibre 10 A,

• par un dispositif de type différentiel (30 mA).

• Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :

• soit par un cable d'alimentation muni d'une fiche de prise de courant,
• soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (selon norme EN 60335-1).

L'installation d'un parafoudre est conseillée (de tension résiduelle maxi 2 kV).

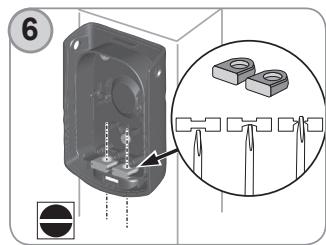

Les cellules

Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

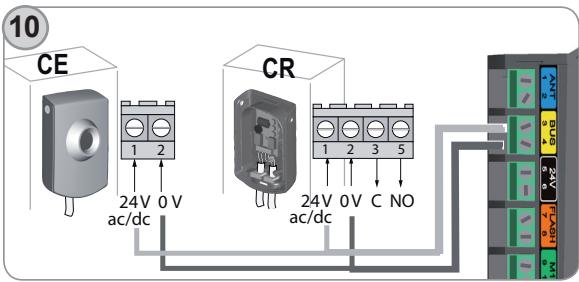

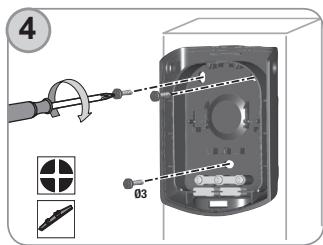

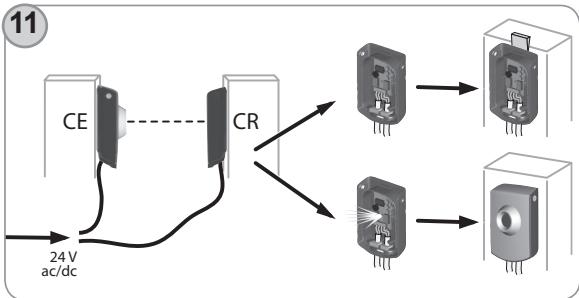

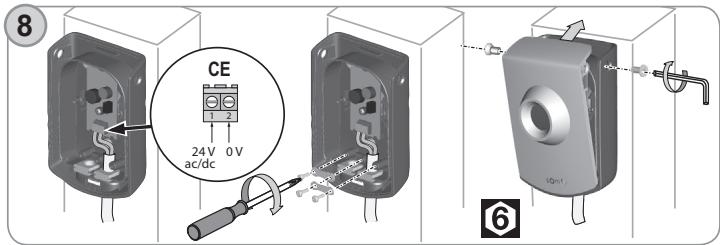

Câblage des cellules (voir page 26)

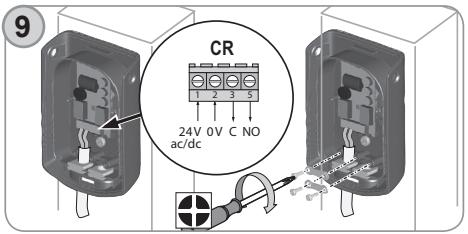

Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules. Percez aux deux extrémités du bâti du portail pour le passage des gains. Les cellules doivent être reliées à l'électronique du moteur à l'aide d'un cable de type 2 × 0,75 ~mm^2 . L'arrivée de l'alimentation en 24 ~V et de l'information des contacts (cellule réceptrice) doit être sous les cellules.

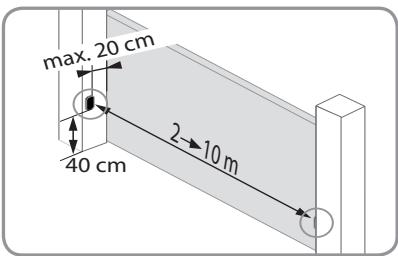

- Emplacement des cellules (voir page 25).

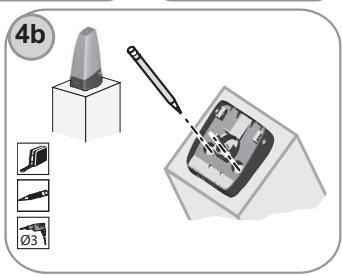

Le feu orange

L'installation d'un feu orange est recommandée pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

Câblage du feu orange (voir page 28)

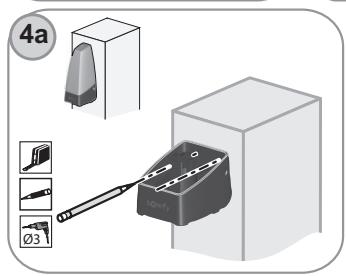

Prévoyez le passage du cable pour l'installation du feu orange. Le feu orange doit être relié à l'électronique du moteur à l'aide d'un cable de type 2 × 0,75 ~mm^2 .
- Emplacement du feu orange (voir page 27)

Consignes de sécurité

Les consignes de sécurité sont à respecter pendant toute l'installation :

• Enlevez vos bijoux (bracelet, chaîne ou autre) lors de l'installation.

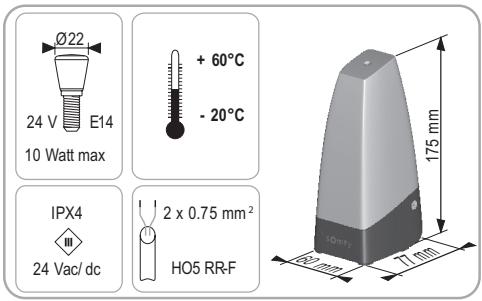

• Pour les opérations de perçage ou de soudure, portez des lunettes spéciales et les protections déquates.
  Utilisez les outils appropriés, spécifiés page 6.
• Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
• Ne vous raccordez pas au secteur ou à la batterie de secours (en option) avant d'avoir terminé le processus de montage.
• N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.

1. PREPARATION DES FONDATIONS

Les étapes

• Emplacement du moteur
• Mise en place des butées
  Fondations

Emplacement du moteur

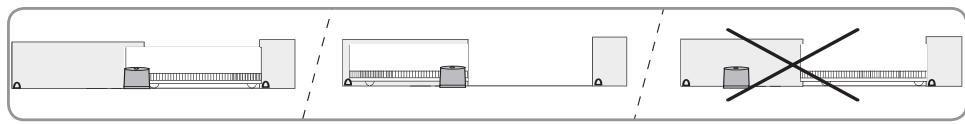

Positionnement horizontal

Veillez à ce que le moteur se trouve toujours dans le champ du portail en ouverture comme en fermetre.

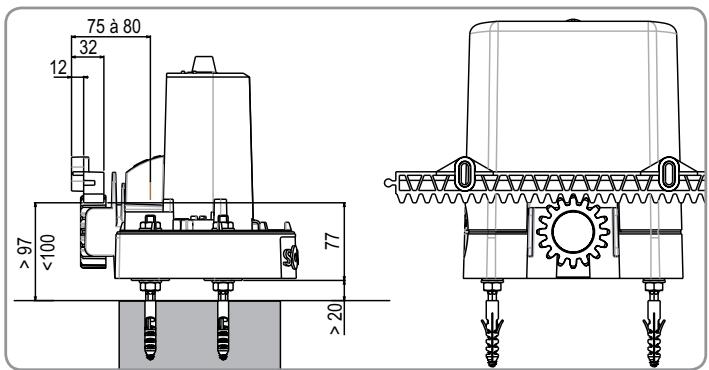

Positionnemment vertical

Veillez a ce que le moteur soit légèrement surélevé (plus de 20 mm) par rapport au sol.

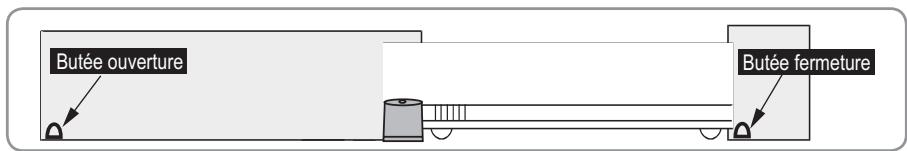

Mise en place des butées

Le portail doit être arrêté par des butées fixées solidement au sol qui délimitant sa fin de course.

Fondations

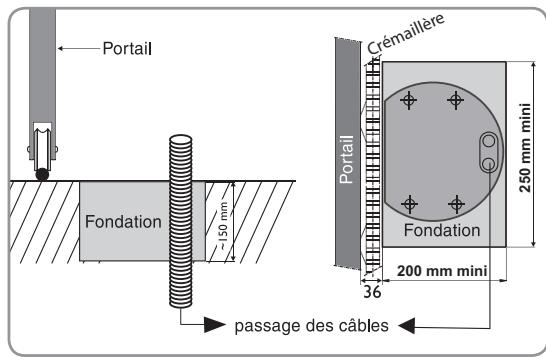

Les tire-fond de fixation du moteur doivent être ancrés solidement au sol.

Le type et la dimension de la fondation dépendent de la nature du sol.

Prévoir le passage du cable d'alimentation suivant les normes électriques en vigueur dans le pays d'utilisation.

2. FIXATION

Les étapes

• Mise en place des tire-fond
  Fixation du moteur
  Montage de la crémaillere
• Réglage mécanique

Mise en place des tire-fond

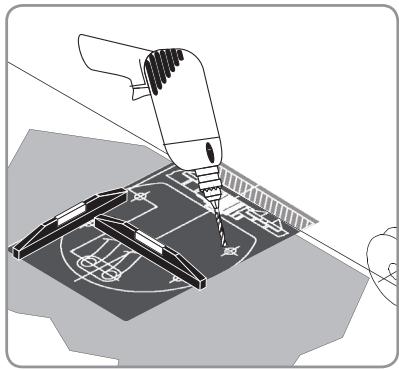

[1]. Positionnéz le gabarit de pose (18) sur le sol et percez 4 trough en utilisant un(forêt ( 12mm) adapté à la nature du sol.
[2]. Insérez les chevilles (12). Vissez les tire-fond (11).

Graisses légèrement les tire-fond avant de les visser dans les chevilles.

Fixation du moteur

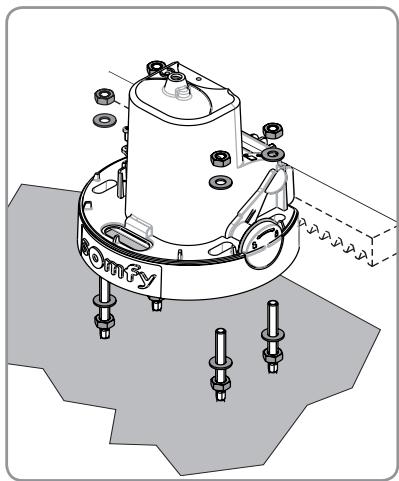

[1]. Vissez 4 écrous (8) et ajoutez 4 rondelles (9).
[2]. Retirez le capot (1) du moteur (4).
[3]. Positionnez le moteur sur les tire-fond : veillez à ce que la bride (embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L'espace conseilé se situe entre 20 et 25 mm.

Avec un niveau à bulle, vérifie que le moteur est bien de niveau.

[4]. Une fois positionné en hauteur par rapport au sol, fixez le moteur à l'aide de rondelles (9) et vissez 4 écrous (8).

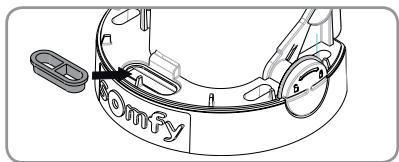

[5]. Positionné le passe-fil pré-percé (10) dans l'ouverture prévue pour le passage du cable d'alimentation.

Montage de la crémaillière

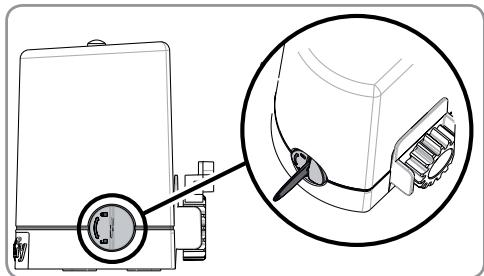

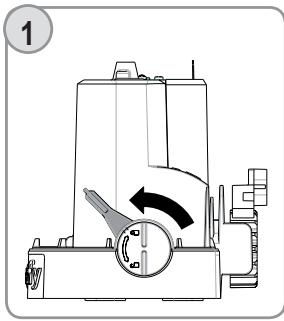

[1].Vérifiez que le moteur est bien déverrouillé, poignée en position

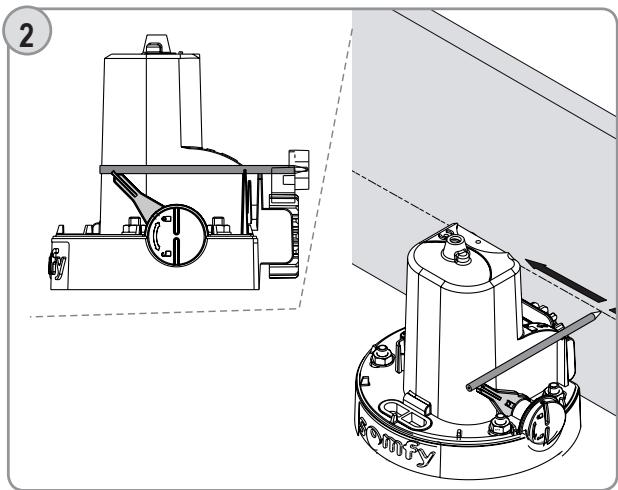

[2]. Utilisez le crayon fourni (20) pour marquer la position de la crémaillère.

D'une main, maintenance le crayon sur les encoches prévues sur le moteur.

De l'autre main, faites coulisser le portail pour tracer la hauteur de fixation de la crémaillère.

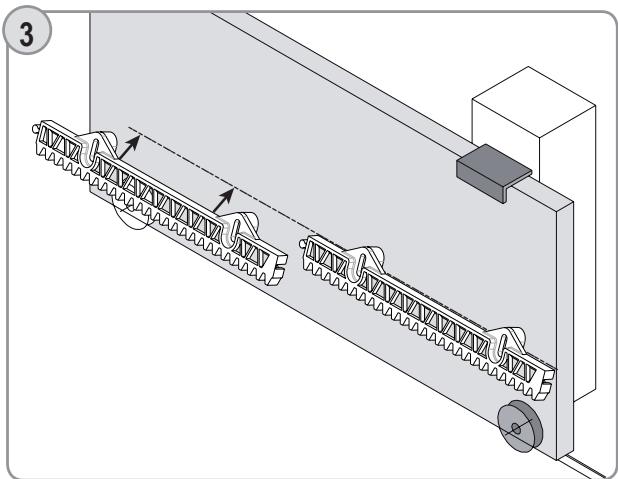

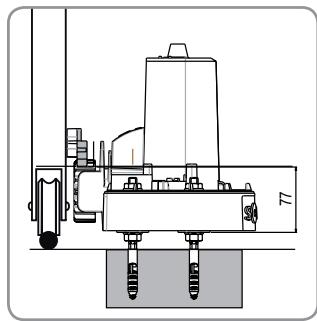

[3]. Fixez un premier élément de crémaillère (17) en positionnant le haut de la crémaillère sur le trait trace au crayon.

Fixez les autres éléments de crémaillère de la même façon. Utilisez des vis (tête CHc) 6 en fonction de la composition du portail (métal, bois).

Vous pouvez installer jusqu'à 8 m de crémaillère (lot de 3 éléments de crémaillère de 33cm, ref : 2400 501).

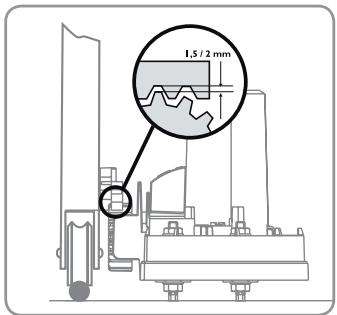

Réglage mécanique

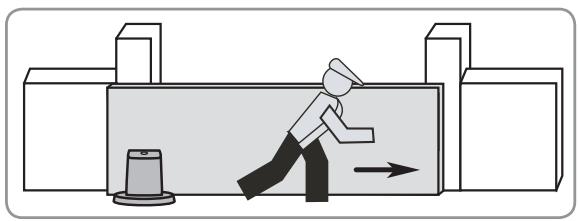

Vérifiez que :

• le moteur est bien de niveau,
• le portail coulisse correctement : le portail doit coulibser sans effort tout au long de sa course.
• le pignon est bien entrainé tout au long de la course du portail.
• le jeu crémaillère-pignon ne varie pas de trop sur toute la course du portail.

Si ces conditions ne sont pas remplies :

[1]. Réglez la hauteur et le nivellement du moteur à l'aide des 4 écrous (8) situés sous le moteur.
[2]. Reglez la crémaillère si nécessaire et serrez les écrous du moteur.

[3].Fermezleportail.

[4.] Verrouille le moteur.

Ne verrouillez jamais le moteur lorsque le portail est en mouvement.

3. RACCORDEMENTS ÉLECTRIQUES

Les étapes

Raccordement du moteur
- Raccordement à l'alimentation électrique
Raccordement a une alimentation solaire
Raccordement des accessoires de sécurité
Raccordement au secteur

Raccordement du moteur au boitier electronique

Le moteur et le boitier électronique doivent toujours être raccordés avant le raccordement du boitier électronique au secteur.

Le moteur est toujours branché entre les bornes 9 et 10 (étiquette verte M1 du boitier électronique du moteur).

Le moteur (4) et le boîtier électronique (3) sont pré-câblés pour une installation du moteur à gauche. Pour changer le sens du moteur, intervertissez les fils branchés sur les bornes 9 et 10.

Mateur à gauche
Vue de l'intérieur

Moteur à droite
Vue de l'intérieur

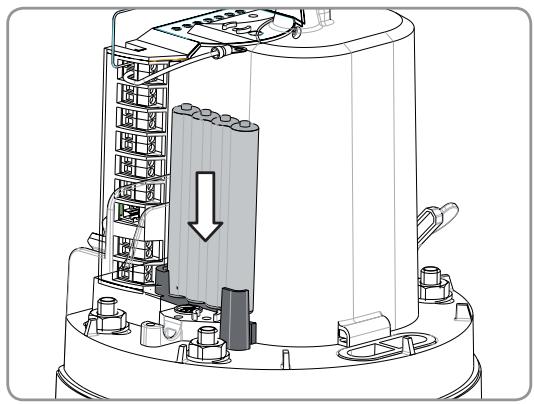

Raccordement de l'alimentation électrique

Pour vous securité, ces opérations devront se faire hors tension.

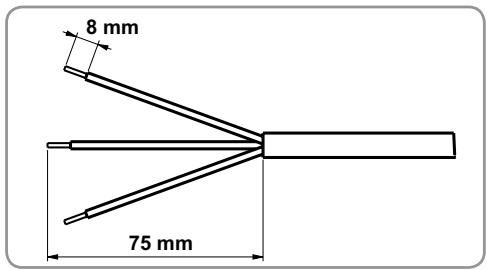

[1]. Dénudez les fils du cable d'alimentation (meme longueur sur les 3 fils).
[2]. Raccordez le fil de terre. Un fil de terre (vert/jaune) et la cosse isolée fournie (17) devront être utilisés pour certains accessoires (éclairage 230 V Classe I).
[3]. Raccordez la phase P et le neutre N entre les bornes 15 et 16 du boîtier électronique (étiquette rouge 230 V). Vérifiez que les fils sont correctement bloqués en tirant légarement dessus.

	Borne
Fil bleu N	15
Fil rouge/marron/noir P	16
Fil vert et jaune	½

Il est impératif de respecter les couleurs de câblage.

Raccordement à une alimentation solaire Voir page 31

Raccordement des accessoires de sécurité

Cellules Voir page 26

Les cellules doivent impérativement être installées et branchées avant de commencer la mise en service du moteur.

Feu orange Voir page 28

Raccordement au secteur

Avant de commencer la mise en service de votre installation, vous doivent raccorder le boîtier électronique au secteur; le voyageant STATUT sur le boîtier électronique clignote (2 impulsions) pour indiquer que le moteur est sous tension et en attente de réglage.

4. MISE EN SERVICE RAPIDE

Présentation des symboles

Appui bref (inférieur à 0,5 secondes)	<0,5s
Appui long (supérieur à 0,5 secondes)	>0,5s

Voyant allumé
Voyant clignotant
Voyant éteint

Les étapes

• Mise en place de l'étiquette du boftier électronique
• Mémorisation des télécommandes
• Apprentissage de la course du portail

Mise en place de l'étiquette du boitier électronique

Collez l'étiquette (19) sur le boitier électronique (3) du moteur.

Mémorisation des télécommandes

N'occultez pas le détecteur de lumière avec la télécommande (voir page 4).

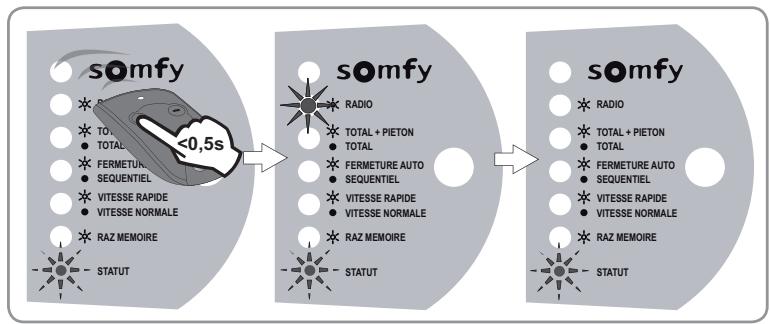

[1]. Posez la télécommande sous le marquage Somfy.
[2]. Faites un appui bref sur une touche de la telecommande.

Levoyant RADIO s'allume puis s'éteint.

Note : Vous ne pouvez enregistrer qu'une seule touche par télécommande. Si vous mémorisez une deuxième touche, la première sera automatiquement effacée.

Apprentissage de la course du portail

L'électronique du moteur méorise automatiquement :

• Le couple moteur nécessaire à la commande du portail, en fonctionnement normal. Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
• Les courses nécessaires pour l'ouverture et la fermeture totale du portail avec le repérage des butées.

Pour une utilisation avec des cellules, celles-ci doivent être installées et correctement alignées avant l'apprentissage (voir page 26).

Le portail doit être fermé pour réaliser l'auto-apprentissage.

Pendant l'apprentissage, tenez-vous à distance normale du portail et respectez les étapes suivantes :

[1]. Appuyez sur la touche de la télécommande méorisé.

Le portail s'ouvre à petite vitesse.

Si le portail ne s'ouvre pas, vérifie que le raccordement du moteur est correct (voir page 12) et que les cellules sont correctement alignées et non occultées (voir page 26).

[2]. Une fois le portail ouvert, appuyez à nouveau sur la touche de la télécommande.

Le portail se ferme.

A la fin de ces 2 étapes, le voyant STATUT est allumé fixe.

Si levoyant STATUT clignote, consultez l'aide au dépannage page 23.

Si le cycle (une ouverture + une fermetre) est interrompu, recommencez le processus d'apprentissage.

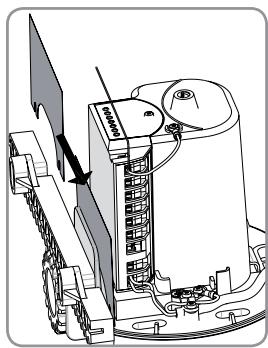

5. MONTAGE DU CAPOT

Avant de monter le capot, veillez à ce que la feuille plastique soit correctement mise en place.

Vérifiéz que le moteur est verrouillé.

[1]. Placez le capot sur la bride (embase) du moteur.
[2]. Mettez en place le joint (6), pour assurer l'étanchéité du moteur, et la vis du capot (5).
[3]. Vissez le capot avec la clé fournie (7).

VOTRE MOTEUR EST PRET À FONCTIONNER.

Par défaut, il fonctionne en mode séquentiel, ouverture totale seule et vitesse normale

UTILISATION

Fonctionnement en mode séquentiel

Toutes les télécommandes 2 ou 4 touches mémorisées ont le même mode de fonctionnement.

Les appuis successifs sur une meme touche de commande entrainent le fonctionnement suivant du moteur : Ouverture, Stop, Fermetre, Stop, Ouverture ...

Ouverture totale seule

Ouverture totale systématique du portail par un appui sur la télécommande.

Arrêt du portail par un nouvel appui.

Fermeture du portail par un nouvel appui.

Ouverture piéonne ou totale (voir page 20 pour activer ce mode)

Ouverture partielle du portail (environ 1 m) pour l'accès aux piétons par un appui bref sur la télécommande.

Ouverture totale du portail par un appui long sur la télécommande.

Fermeture du portail par un nouvel appui bref ou long.

Fonctionnement en mode automatique

En mode automatique, la fermeture du portail intervent automatiquement au bout de 30 secondes.

Precautions d'emploi

Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige l'installation d'un jeu de cellules photo-électriques (voir description et câblage pages 25 et 26).

Somfy recommende l'installation d'un feu orange (voir description et câblage pages 27 et 28) et d'un éclairage de zone (voir câblage page 28).

Fonctionnement en mode automatique (voir page 20 pour activer ce mode)

Note : Le mode automatique n'est activable que si des cellules sont installées et reconnues au moment de l'apprentissage de la course du portail.

Ouverture du portail par un appui sur la télécommande.

Fermeture automatique du portail au bout de 30 secondes.

Si vous passez devant les cellules, le portail se ferme automatique au bout de 3 secondes.

Maintien du portail en position ouverte par un appui sur la télécommande pour arreter la temporisation.

Fermeture du portail par un nouvel appui sur la télécommande.

Fonctionnement en mode vitesse rapide (voir page 20 pour activer ce mode)

En mode vitesse rapide, la vitesse d'ouverture du portail est de 11 secondes pour 3 m au lieu de 16 secondes pour 3 m en vitesse normale.

Avant d'activer le mode vitesse rapide, consultez le tableau page 4.

Fonctionnement de la détéction d'obstacle

Si un obstacle est detecté :

• à l'ouverture, le portail s'arrête et effectue un petit retour en arrêté,
• à la fermeture, le portail s'arrête puis se réouvre complètement.

Fonctionnement de l'éclairage de zone

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'est int automatiquement au bout de 1 minute 30 en cas d'alimentation électrique (230 V) ou 30 secondes en cas d'alimentation solaire après la fin du mouvement.

Fonctionnement des télécommandes ou points de commande 3 touches

Ouverture par un appui sur la touche Montée
Arret par un appui sur la touche centrale
Fermeture par un appui sur la touche Descente

Note: Les télécommandes ou points de commande 3 touches ne permettent pas de lancer une ouverture piétonne.

Déverrouillage / verrouillage du moteur

Pour votre sécurité, ces opérations devront se faire hors tension même en cas de coupure de courant, l'alimentation pouvant être rétablie à tout moment.
Reverrouillez toujours le moteur avant que l'alimentation électrique ne soit rétable. La poignée doit être en position verrouillée.
Ne déverrouillez ou verrouillez jamais le moteur quand le portail est en mouvement (déplacement électrique ou manuel).

En plaçant le moteur en position déverrouillée, le portail peut être manoeuvré manuellement en cas de panne électrique.

Le portail est alors totalement libre. Manipuez-le avec précaution.

Intérieur

Déverrouillez le mateur en tirant la poignée vers vous.

Verrouille le moteur en poussant la poignee vers le portail.

Exteurier

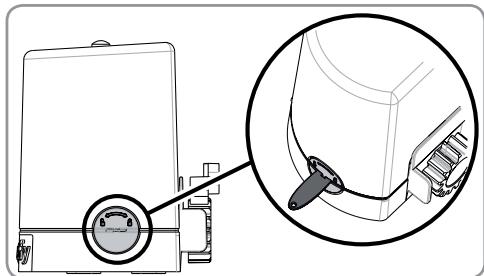

Utilisez la clé foumie avec votre moteur pour verrouiller ou déverrouiller libre moteur sans Œter le capot.

Moteur déverrouillé

Moteur verrouillé

PARAMÉTRAGE AVANCE

Note : Le réglage des paramètres du moteur est impossible pendant le mouvement du portail. Les changements de paramètre seront pris en compte après une première ouverture du portail.

Ajout de télécommandes

Si vous avez mémorisé 32 télécommandes et que vous mémorisez une 33^ème télécommande, la première télécommande mémorisée sera effacée et ainsi de suite.

Les télécommandes ajoutées auront le même mode de fonctionnement que les télécommandes déjà mémorisées.

Ajout de télécommandes «2 ou 4 touches»

Repronnez les opérations «Mémorisation des télécommandes» décrite page 14.

Ajout de télécommandes «3 touches»

[1]. Posez la télécommande sous le marquage Somfy
[2]. Faites un appui bref sur la touche Montée ou Descente de la télécommande. Levoyant RADIO s'allume puis s'éteint.

Entrée dans le menu réglage

N'occultez pas le détector de lumière avec la télécommande (voir page 4).

[1]. Posez la télécommande «2 touches» sous le marquage Somfy.
[2]. Appuyez sur la touche gauche de la télécommande jusqu'à ce que levoyant RADIO s'allume et levoyant TOTAL+PIETON clignote.

Note: La télécommande doit être posée sur le boîtier électronique pour entrer dans le menu réglage. Il est impossible d'entrée dans le menu réglage avec une télécommande «3 touches».

Une fois entrez dans le menu reglage, le reglage des parametes à l'aide de la télécommande peut s'effectuer à distance.

Activation du mode TOTAL + PIETON

[1]. Entrez dans le menu réglage (voir page 19).

[2]. Appuyez sur la touche droite.
Levoyant TOTAL+PIETON s'allume fixepuis clignote.

Pour passer en mode TOTAL seul, procédez de la même façon; levoyant TOTAL+PIETON s'éteint puis clignote.

Activation du mode FERMETURE AUTO

Note : Le mode automatique n'est activable que si des cellules sont installes et reconnues au moment de l'apprentissage de la course du portail.

[1]. Entrez dans le menu réglage (voir page 19).

[2]. Appuyez une fois sur la touche gauche. Le voyant FERMETURE AUTO clignote.

[3]. Appuyez sur la touche droite. Levoyant FERMETURE AUTO s'allume fixepuis clignote.

Pour passer en mode SEQUENTIEL, procédez de la même façon; le voyant FERMETURE AUTO s'estint puis clignote.

Activation du mode VITESSE RAPIDE

Avant d'activer le mode vitesse rapide, consultez le tableau page 4.

[1]. Entrez dans le menu réglage (voir page 19).

[2]. Appuyez deux fois sur la touche gauche.Le voyant VITESSE RAPIDE clignote.

[3]. Appuyez sur la touche droite
Le voyant VITESSE RAPIDE
s'allume fixe puis clignote.

Pour passer en mode VITESSE NORMALE, procédez de la même façon; le voyant VITESSE RAPIDE s'estint puis clignote.

A la fin du paramétrage, les voyants des paramètres restent allumés ou étentients suivant les réglages effectuels.

Suppression des télécommandes et de tous les réglages

[1]. Entrez dans le menu réglage (voir page 19).
[2]. Appuyez successivement sur la touche gauche jusqu'à ce que le voyant RAZ MEMOIRE clignote.
[3]. Appuyez sur la touche droite jusqu'à ce que levoyant RAZ MEMOIRE s'allume. Relâchez la touche. Levoyant STATUT clignote.

Toutes les télécommandes et les réglages effectuels (course du portail, mode de fonctionnement, etc.) sont effacés. Les voyants des paramètres sont éteints.

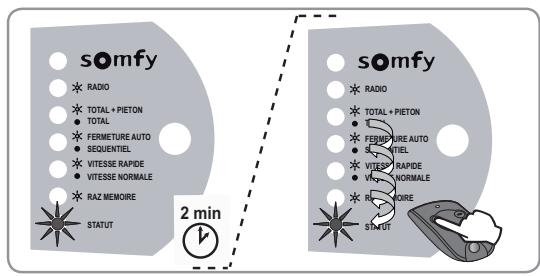

Sortie du menu réglage

Attendez 2 minutes sans appuyer sur la télécommande.

OU

Appuyez successivement sur la touche gauche de la télécommande jusqu'à ce que levoyant RADIO s'éteigne.

AIDE AU DÉPANNAGE

Le moteur ne répond pas aux actions de la télécommande

La portée de la télécommande est réduite

• Vérifiez la pile de la télécommande

La durée de la pile généralement constatée est de 2 ans.

Les piles usagées seront returnées au distributeur ou jetées dans une déchetterie.

[1]. Retirez le clip de la télékomande.

[2]. Soulevez le capot.

[3]. Retirez la pile à l'aide d'un tournevis.

[4]. Remplacez la pile (3V CR 2430).

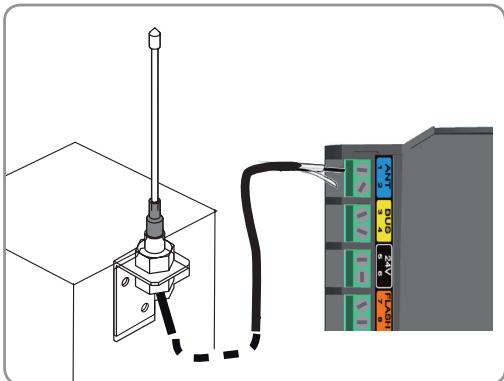

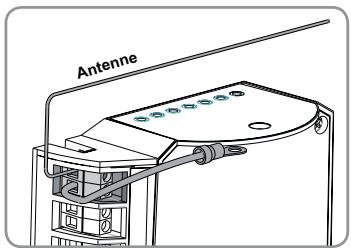

- Vérifiez l'antenne du boitier électronique du moteur

Vérifiez le cablage de l'antenne

Vérifiez que l'antenne n'a pas été enlevée ou écrasée. L'antenne doit être positionnée comme sur l'illustration ci-contre.

- Environnement extérieur

Certain éléments peuvent perturber les émissions radio (pylone électrique, murs ferrailés, etc.). Si tel est le cas, prévoyez une antenné extérieure.

La touche que vous avezmémorisé ne fonctionne pas

Essayez de commander votre moteur en appuyant sur l'autre touche de la télékomande.

Si vous moteur répond à cette action, vous avez mémorisé cette touche de la télécommande. Une seule touche peut être mémorisée par télécommande.

Le moteur est déverrouillé

Vérifiéz la position de la poignée de déverrouillage du moteur (voir page 18).

Levoyant STATUT du boîtier électronique est étéint

Vérifiez l'alimentation secteur.

Vérifiez le cable d'alimentation.

La luminosité extérieure est insuffisante. Le moteur est en veille. Augmentez la luminosité environnante de votre boîtier électronique (avec une lampe torché, par exemple) si vous voulez réaliser des réglages.

Levoyant STATUT du boîtier électronique clignote

Observe le nombre d'impulsions et reportez-vous aux instructions données dans le tableau ci-dessous :

Nombre d'impulsions	Signification	Action
1	Fonctionnement du moteur sur batterie de secours	Vérifiez l'alimentation secteur.
2	Moteur en attente d'apprentissage de la course du portail	Refaites une mise en service rapide du moteur (voir pages 14 et 15).
3	Défaut cellules :
	Cellules occultées	Enlevez l'obstacle qui occulte les cellules.
	Cellules mal alignées	Corrigez leur alignement (voir figure 11 page 26).
	Cellules mal câblées	Recâblez les cellules en respectant les instructions page 26.
4	Court-circuit sur la sortie BUS (bornes 3-4) du boîtier électronique	Vérifiez les accessoires branchés sur la sortie BUS du boîtier électronique.
5	Sécurité thermique du moteur enclenchée	Laissez le moteur refroidir jusqu'à ce que levoyant STATUT se rallume fixe.
6	Court-circuit sur la sortie 24 V (bornes 5-6) du boîtier électronique	Vérifiez l'accessoire branché sur la sortie 24 V du boîtier électronique.

Une fois le défaut corrigé, le voyant STATUT doit s'allumer fixe.

Si levoyant STATUT continue à clignoter, contactez nos conseillers Somfy Grand Public au 08 10 12 12 37.

Levoyant FERMETURE AUTO ne s'allume pas

Pour pouvoir activer le mode de fonctionnement automatique, vousdezavez avoir installé un jeu de cellules puis réalisé un apprenticenage de la course du portail.

Si vous avez installe les cellules après l'apprentissage de la course du portail, vous devez :

[1]. Debrancher les cellules.
[2]. Effacer tous les réglages (voir «Suppression des télécommandes et de tous les réglages», page 21).
[3]. Raccorder les cellules (voir page 26).
[4]. RÉalisér une nouvelle mise en service rapide (voir pages 14 et 15).

Autres dépannages

Pour tout conseil technique ou commercial, nos conseillers Somfy Grand Public vous accueillent du lundi au samedi de 9h00 à 18h00 au N°Azur 0810.12.1237* *Prix d'un appel local

^ Azur 0810 12 12 37^* *Prix d'un appel local

ACCESSOIRES

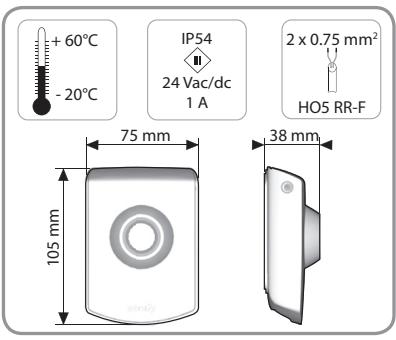

Section des cables par type d'accessoire

Les cellules permettent d'arrêter et d'inverser le mouvement de fermeture du portail en cas de détention d'obstacle (occultation des cellules).

Note: Si le portail est fermé et que les cellules sont occultées, le portail ne s'ouvre pas.

Un jeu de cellules est constitué :

• d'une cellule émettrice (CE),
  d'une cellule réceptrice (CR).

Emplacement des cellules

Afin de simplifier le câblage, place la cellule réceptrice sur le pilier supporting le moteur équipé de l'électronique.

Installation et câblage des cellules

	CE		CR
	1	2	1	2	3	5
Etiquette jaune (BUS)	3	4	3	4	X	X

Pour vérifier l'alignement des cellules, vous devez remettre le capot de la cellule émettrice mais pas celui de la cellule réceptrice.

Vérifiez le bon alignment des cellules:

• Si levoyant de la cellule réceptrice ne s'allume pas,ajustez l'alignement de la cellule (CR) à l'aide d'une calle. Vérifiez à nouveau.
• Si levoyant de la cellule réceptrice s'allume fixe (alignment correct), refermez le capot de la cellule réceptrice (CR).

Si vous poulez installer des cellules après avoir effectué l'apprentissage de la course du portail, vous doivent effacer tous les réglages (voir «Suppression des télécommandes et de tous les réglages», page 21), CABler les cellules puis réaliser un nouvel apprentissage (voir page 15).

Consignes de sécurité

Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la fermeture du portail, masquez une cellule avec la main. Le portail doit s'arrête et se réouvrir.

Le feu orange prévient de la mise en marche de la motorisation.

Il commence à clignoter 2 secondes avant la mise en mouvement du portail.

Installation du feu orange

Le feu orange peut etre installede deux manieres (voir fig.4a et 4b).

Câblage du feu orange

Raccordez le feu orange aux bornes 7 et 8 (étiquette orange «FLASH») du boîtier électronique.

Eclairage de zone

Raccordez l'éclairage de zone aux bornes 13 et 14 (étiquette blanche «LIGHT») du boîtier électronique.

En cas d'alimentation solaire, voir page 31.

Batterie de secours -ref. 2400720

Cet accessoire est incompatible avec une alimentation solaire.

La batterie de secours assure le fonctionnement du portail en vitesse lente en cas de defaillance électrique. Elle s'intègre et se raccorde directement au boîtier électronique du moteur.

Pour augmenter l'autonomie de la batterie en fonctionnement, les accessoires filaires sont désactivés; seuls les télécommandes et points de commande radio permettent de commander le portail.

Note: Levoyant STATUT clignote (1 impulsion) lorsque le moteur fonctionne sur batterie.

Caracteristiques techniques de la batterie

Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait etat.
Temps de charge optimum avant utilisation de la batterie : 48 heures de charge.
Durée de vie de la batterie : 3 ans.

Pour une longévité optimale de la batterie, coupe l'alimentation électrique de votre portail 3 fais par an pour le faire fonctionner quelques cycles sur la batterie.

Câblage et mise en place de la batterie

Raccordez la batterie à la borne prévue à cet effet (étiquette grise «BATT») du boîtier électronique.

Contact à clé- ref. 2400597

Cet accessoire est incompatible avec une alimentation solaire.

Raccordez le contact à clé aux bornes 3 et 4 (étiquette jaune «BUS») du boîtier électronique.

Cet accessoire est incompatible avec une alimentation solaire.

Raccordez l'interphone aux bornes 5 et 6 (étiquette jaune «BUS») du boîtier électronique.

Note : Sivous souhaitez raccorder un interphone différent de celui presenté ci-dessus, assurez-vous qu'il possède un contact de sortie non alimenté.

Cet accessoire est incompatible avec une alimentation solaire.

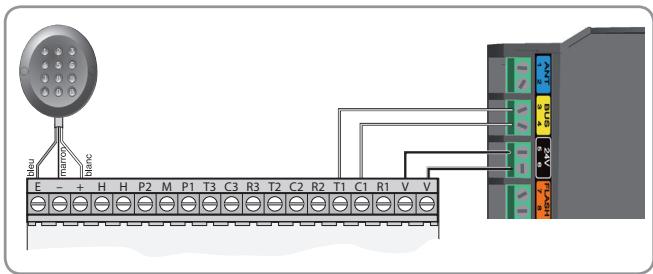

Raccordez :

T1 et C1 du digicode aux bornes 3 et 4 (étiquette jaune «BUS») du boitier électronique
- V et V du digicode aux bornes 5 et 6 (étiquette noire «24V») du boîtier électronique.

Antenne déportée ref. 2400472

Une antenné déportée de plus longue portée peut replacer l'antenne fil.

Ellese place sur le haut du pilier et doit etre dégagée.

Raccordez l'antenne aux bornes 1 et 2 (étiquette bleu «ANT») du boîtier électronique :

• l'âme du fil en borne 1
• la tresse de masse en borne 2

Télécommande 2 touches---- ref. 2400549

Télécommande 4 touches---- ref. 2400576

ALIMENTATION SOLAIRE

Raccordement à l'alimentation solaire

Raccordez le cable d'alimentation solaire à la borne grise «BATT» du boîtier électronique du moteur.

Note : Lorsque le moteur fonctionne sur l'alimentation solaire, les commandes filaires sont désactivées; seuls les télécommandes et points de commande radio permettent de commander le portail.

Raccordement de l'éclairage de zone

Raccordez l'éclairage de zone aux bornes 5 et 6.

NOTES

NOTES

SOMFY FRANCE

Service Consommateurs

BP 105

92232 GENNEVILLIERS CEDEX

Somfy Grand public 0 810 12 12 37 _prix d'un appel local

Fax:[phone]

E-mail : [e-mail]
