Type de produit	Commande individuelle filaire avec récepteur radio RTS
Marque	SOMFY
Modèle	CENTRALIS UNO RTS
Catégorie	Domotique
Indice de protection	IP40
Alimentation	220-240 V ~ 50 Hz
Sortie moteur	250 V, 3 A
Temporisation de sortie	3 minutes
Température de fonctionnement	Jusqu'à +40 °C
Classe électrique	Produit classe II

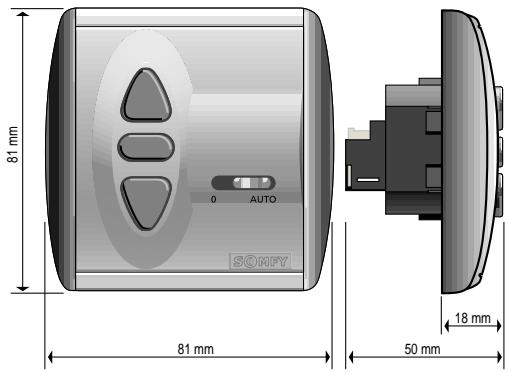

Dimensions approximatives	80 x 80 x 30 mm (standard interrupteur mural)
Poids approximatif	100 g
Fonctions principales	Commande filaire individuelle, récepteur radio RTS, programmation d'émetteurs (max 12), commande de zone/générale, deux positions intermédiaires, sélecteur O/Auto
Distance min. entre 2 Centralis Uno RTS	20 cm
Distance min. avec l'émetteur	30 cm
Installation	Montage mural sur boîte d'encastrement, câblage des fils moteur et alimentation
Sécurité	Couper l'alimentation avant intervention, respecter les normes électriques
Entretien	Aucun entretien particulier nécessaire

FOIRE AUX QUESTIONS - CENTRALIS UNO RTS SOMFY

Comment installer le Centralis Uno RTS ?

Coupez l'alimentation secteur. Câblez les fils moteur et d'alimentation à la base, fixez la base au mur, placez la plaque de propriété, clippez l'automatisme dans la base, puis le plastron. Respectez une distance d'au moins 20 cm entre deux Centralis Uno RTS et 30 cm avec l'émetteur.

Comment programmer un émetteur RTS ?

Placez le sélecteur O/Auto sur Auto. Enlevez le plastron. Appuyez sur le bouton PROG du Centralis jusqu'à ce que la LED s'allume (3 sec). Vous avez 1 minute pour appuyer brièvement (1 sec) sur le bouton PROG de l'émetteur. La LED clignote, l'émetteur est programmé.

Comment ajouter un émetteur supplémentaire ?

Réveillez le récepteur en appuyant 3 sec sur le bouton PROG de l'émetteur existant ou du Centralis. La LED s'allume. Appuyez brièvement (1 sec) sur le bouton PROG du nouvel émetteur. La LED clignote, il est ajouté.

Comment supprimer un émetteur ?

Réveillez le récepteur en appuyant 3 sec sur le bouton PROG de l'émetteur à conserver ou du Centralis. Appuyez brièvement (1 sec) sur le bouton PROG de l'émetteur à supprimer. La LED clignote, l'émetteur est déprogrammé.

Comment effacer tous les émetteurs de la mémoire ?

Appuyez sur le bouton PROG du Centralis jusqu'à ce que la LED clignote (environ 10 sec). Tous les émetteurs sont déprogrammés.

Comment configurer une commande de zone ou générale ?

Répétez l'opération de programmation d'un émetteur RTS sur chaque Centralis Uno RTS concerné avec le même émetteur. Cet émetteur pilotera alors tous les volets en zone ou générale.

Comment régler une position intermédiaire ?

Pour la descente : appuyez simultanément sur stop et descente jusqu'à ce que le volet descende (3 sec), ajustez si nécessaire avec ▲/▼, puis maintenez stop 5 sec. Pour la montée : faites de même avec stop et montée depuis la position basse.

Comment atteindre une position intermédiaire ?

Appuyez brièvement sur la touche stop lorsque le volet est en position haute ou basse. Le volet s'arrête automatiquement à la position intermédiaire programmée.

Le volet ne répond pas aux ordres, que faire ?

Vérifiez que le sélecteur O/Auto est sur Auto. Assurez-vous d'appuyer plus de 2 secondes sur la touche. Vérifiez le câblage et l'alimentation.

Quelles sont les spécifications électriques du Centralis Uno RTS ?

Alimentation : 220-240 V ~ 50 Hz. Sortie moteur : 250 V, 3 A. Indice de protection : IP40. Température de fonctionnement : jusqu'à +40 °C. Classe II.

MODE D'EMPLOI CENTRALIS UNO RTS SOMFY

Commande individuelle filaire avec récepteur radio RTS intégré.

Câblage du centralis uno RTS.

Respecter les normes électriques en vigueur, ainsi que les points suivants :

■ Couper l'alimentation secteur avant l'intervention, ■ utiliser des câbles couples, ■ après installation, aucune traction ne doit s'effectuer sur les borniers, brancher les fils de terre.

SCHEMA ELECTRIQUE

Montage du centralis UNO RTS

cabler les fils moteur et d'alimentation à la base, fixer la base sur le mur, mettre la plaque de propriété sur la base, ■ clipper l'automatisme dans la base, ■ clipper le plastron sur l'automatisme.

Conseils d'installation :

La distance minimum entre 2 Centralis Uno RTS est de 20 cm. La distance minimum entre le Centralis Uno RTS et son émetteur est de 30 cm. L'utilisation d'autres appareils utilisant la même fréquence (ex : casque radio) peut dégrader les performances du Centralis Uno RTS.

Présentation générale :

Le CENTRALIS UNO RTS est une commande filaire intégrant un récepteur radio RTS.

Idéal pour la modernisation de vos volets roulants, il se met en lieu et place de l'insureur pour commander chaque volet roulant individuellement.

Associé à une automatisation RTS (ex : Telis 1, Telis4, Chronis RTS), Centralis Uno RTS permet également de réaliser une commande de zone et/ou générale radio de l'installation.

• Le sélection O/Auto vous permet d'inhiber les ordres de la commande générale.
• Centralis Uno RTS offre également la possibilité de régler 2 positions intermédiaires.

SCHEMA DE PRINCIPLE

SCHEMA DE CABLAGE

Pour une alimentation secteur par le haut, ajouter un fil bleu pour le neutre.

FIXATION DU CENTRALIS UNO RTS

Programmation d'un émetteur RTS

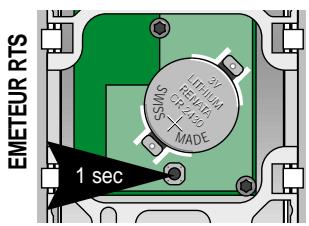

Vérifier que le sélecteur O/Auto est sur la position Auto avant toute programmation puis enlever le plastron. ■ Appuyer sur le bouton PROG du Centralis Uno RTS jusqu'à ce que la led s'allume (3 sec.). Vous avez une minute pour enregistrer l'émetteur RTS. ■ Appuyer brièvement sur le bouton de programmation de l'émetteur RTS (1 sec.) La led clignote, l'émetteur RTS est maintenant programmé.

Ajouter un emetteur RTS

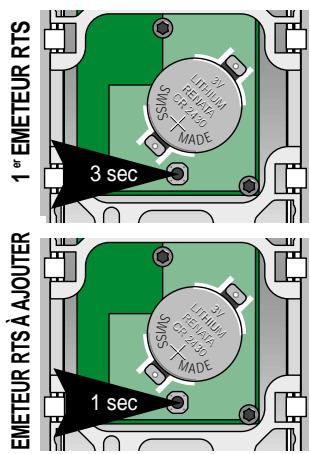

Réveiller le récepteur du Centralis Uno RTS en appuyant sur le bouton de programmation de l'émetteur (3 sec) ou sur le bouton PROG (3 sec) du Centralis Uno RTS. La led du Centralis Uno RTS s'allume. ■ Appuyer brièvement sur le bouton de programmation de l'émetteur à ajouter (1 sec). La led du Centralis Uno RTS clignote, l'émetteur est ajouté.

Commande de ZONE ou generale

Avec l'émetteur que vous souhaitez programmer en commande de zone ou générale, réaliser l'opération de programmation d'un émetteur RTS sur chacun des Centralis Uno RTS.

Deprogrammer un emetteur

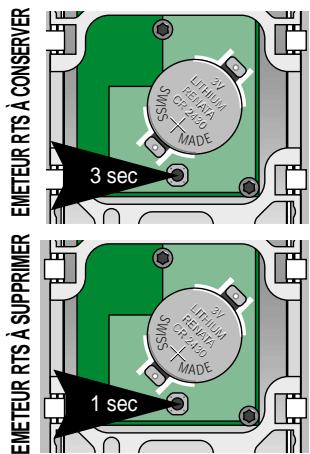

Réveiller le récepteur du Centralis Uno RTS en appuyant sur le bouton de programmation de l'émetteur RTS à conserver (3 sec.) ou sur le bouton PROG (3 sec) du Centralis Uno RTS jusqu'à ce que la led s'allume. ■ Appuyer brièvement sur le bouton de programmation de l'émetteur à supprimer (1 sec.). La led du Centralis Uno RTS clignote, l'émetteur est déprogrammé.

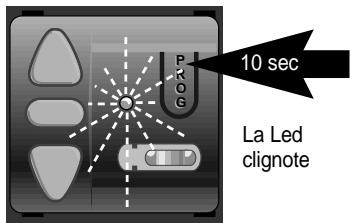

Pour vider la mémoire d'un Centralis Uno RTS de tous ses émetteurs RTS, il suffit d'appuyer sur le bouton PROG jusqu'à ce que la led clignote (10 sec.). Le Centralis Uno RTS est déprogrammé de tous ses émetteurs RTS.

CENTRALIS UNO RTS

La Led s'allume La Led clignote

La Led s'allume La Led clignote

Positions intermediaires

Il est possible avec le Centralis Uno RTS de programmer les deux positions intermédiaires (PI).

Une accessible quand le volet roulant (VR) est en position haute (complètement enroulé). Une accessible quand le volet roulant (VR) est en position basse (complètement déroulé).

Pour enregistrer ces deux positions, le Centralis Uno RTS mémorise une temporisation entre sa position d'origine et la PI.

Programmation des deux positions intermediaires

■ Position intermédiaire à la descente

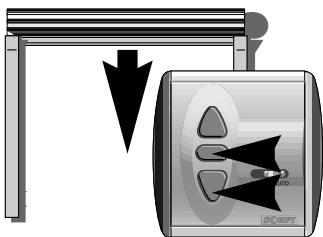

Appuyer simultanément sur les touches stop et descente jusqu'à ce que le volet roulant descende (3s).

souhaitez (Si nécessaire, appuyer sur ▲ ou ▼).

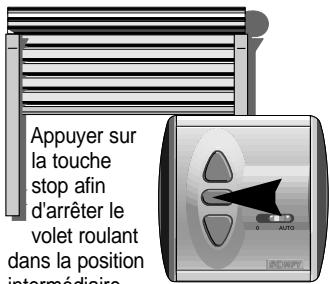

Maintenir la touche stop enfoncée durant 5 s. Le Centralis Uno RTS

vient de mémoriser la position intermédiaire à la descente.

Position intermédiaire à la montée

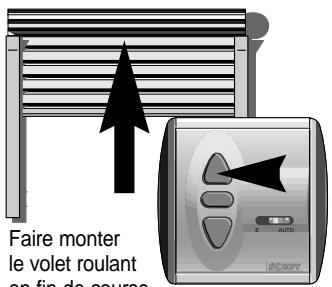

en fin de course basse.

stop et montée jusqu'à ce que le volet roulant monte (3s).

souhaitez (Si nécessaire, appuyer sur ou ).

Maintenir la touche stop enfoncée durant 5s. Le Centalis Uno RTS

vient de mémoriser la position intermédiaire à la montée.

Atteindre la position intermédiaire

Pour atteindre la position intermédiaire, il faut appuyer brièvement sur la touche stop lorsque le produit est en position haute ou BASSE.

Centralis UNO RTS

■ Indice de protection : IP40 Produit classe II ■ Alimentation : 220V - 240V ~ 50Hz Sortie: 250V 3A ■ Temporisation de sortie : 3 minutes ■ Température de fonctionnement : à +40°C

Diagnostics

L'inverseur Centralis Uno RTS

ne donne un ordre.

Vous devez appuyer plus de 2 sec. sur le bouton

pour actionner le moteur.

Vérifier le câblage et l'alimentation. Vérifier que le sélection O/Auto est sur Auto.

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive

1999/5/EC. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.somfy.com Rubrique CE
