SCHEMAS DE CABLAGE D UN MOTEUR FILAIRE AVEC INVERSEUR - Motorisation de volet roulant SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Schéma de câblage pour moteur filaire avec inverseur
Marque	SOMFY
Modèle	SCHEMAS DE CABLAGE D'UN MOTEUR FILAIRE AVEC INVERSEUR
Catégorie	Motorisation de volet roulant
Utilisation	Commande de volet roulant par inverseur
Alimentation électrique	230 V / 50 Hz
Type de moteur	Filaire asynchrone
Fonctions principales	Montée, descente, arrêt par inverseur
Schéma de câblage fourni	Oui, en PDF gratuit
Nombre de pages du document	1 page
Langue du document	Français
Installation	Recommandée par un professionnel
Sécurité	Respecter les schémas de câblage et les normes électriques
Protection moteur	Thermique intégrée
Indice de protection	IP44 (estimation standard)
Température de fonctionnement	-10 °C à +40 °C
Matériau du moteur	Métal et plastique
Entretien	Aucun entretien nécessaire
Pièces détachées	Disponibles sur demande auprès de SOMFY
Réparabilité	Faire appel à un professionnel agréé

FOIRE AUX QUESTIONS - SCHEMAS DE CABLAGE D UN MOTEUR FILAIRE AVEC INVERSEUR SOMFY

Comment brancher les fils sur l'inverseur ?

Suivez le schéma de câblage fourni : reliez la phase (L) et le neutre (N) à l'inverseur, puis les fils du moteur aux bornes correspondantes (montée, descente, commun).

Que faire si le moteur ne fonctionne pas après branchement ?

Vérifiez que l'alimentation est bien présente (230 V). Contrôlez les connexions sur l'inverseur et le moteur. Assurez-vous que le schéma est respecté.

Puis-je installer ce moteur moi-même ?

L'installation électrique doit être réalisée par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement.

Quel est le type de câble à utiliser ?

Utilisez un câble électrique de section adaptée (généralement 3x1,5 mm²) pour le raccordement entre l'inverseur et le moteur.

L'inverseur est-il fourni avec le schéma ?

Le schéma de câblage est un document indépendant. L'inverseur se vend séparément, mais le schéma vous guide pour le branchement.

Comment inverser le sens de rotation du moteur ?

Sur l'inverseur, inversez les fils de montée et de descente aux bornes du moteur si le sens n'est pas correct.

Le moteur fait un bruit anormal, que vérifier ?

Vérifiez que les connexions sont bien serrées et que l'inverseur est en bon état. Un bruit peut venir d'un défaut de câblage ou d'un problème mécanique.

Où trouver les pièces détachées pour ce moteur ?

Contactez le service après-vente SOMFY ou un revendeur agréé pour commander des pièces détachées comme l'inverseur ou le condensateur.

Quelle est la durée de vie du moteur ?

La durée de vie est généralement de 10 à 15 ans, dépendant de l'utilisation et de l'entretien. Une installation conforme prolonge la longévité.

Puis-je utiliser ce schéma pour un autre moteur ?

Non, ce schéma est spécifique au moteur filaire SOMFY avec inverseur. Pour un autre modèle, référez-vous à sa notice technique.

MODE D'EMPLOI SCHEMAS DE CABLAGE D UN MOTEUR FILAIRE AVEC INVERSEUR SOMFY

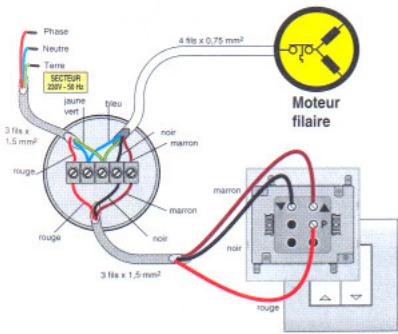

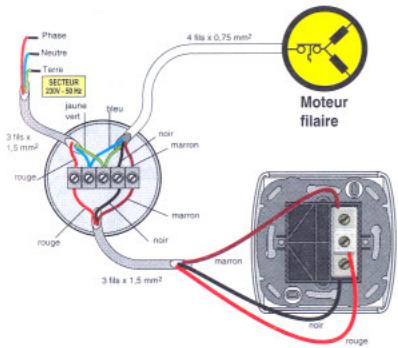

Alimentation dans le coffre

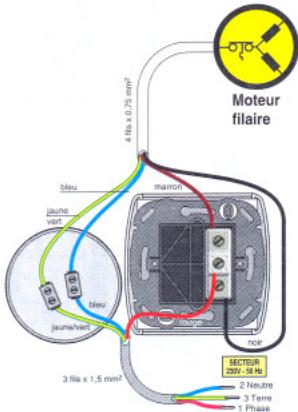

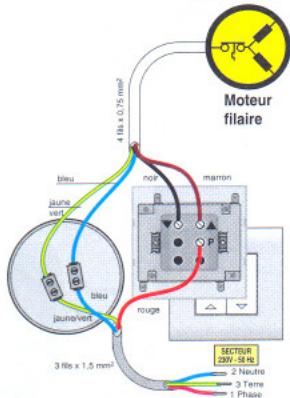

Alimentation dans l'inverseur
