MODE D'EMPLOI HYDROMOTRIX FRISQUET

Simplicité et performances sont deux qualités reconnues des chaudières FRISQUET.

Alliant des valeurs de base aux technologies actuelles de communication et d'intelligence embarquée, ECO RADIO SYSTEM® est le cerveau de votre chaudière.

Les seules opérations que vous dévrez effectuer seront :

• Basculer l'interrupteur
• Choisisirvotrecorfof d'eauchaude
  -Programmer vous confoxt sur le satellite

ECO RADIO SYSTEM® étant activé, tout est mis en œuvre pour satisfaire vos besoin en chaudiage et en eau chaude sanitaire :

Le satellite de communication transmet les niveaux de comport que vous avez programmés et contrôle la conformité de l'ambiance.

ECO RADIO SYSTEM® est informé en permanece sur tous les paramétres de l'installation :

• Température chaudière
• Température depuis chauffage
• Température eau chaude sanitaire
• Température ambiente.

ce qui lui permet d'en assurer le contrôle et la gestion pour l'obtention exacte du niveau de comfort souhaite.

ECO RADIO SYSTEM® c'est non seulement un haut niveau de comfort et de simplicité mais également une optimisation maximale du rendement global de l'installation qui a pour effet direct d'abaisser sensiblement la consommation d'énergie.

« L'usager oublie sa chaudière

au fil des saisons et des ans

ECO RADIO SYSTEM® se charge de son comfort »

FRISQUET S.A.

« Faisons connaissance! »

HYDROMOTRIX - HYDROMOTRIX VENTOUSE - HYDROCONFORT - HYDROCONFORT VENTOUSE- TGP

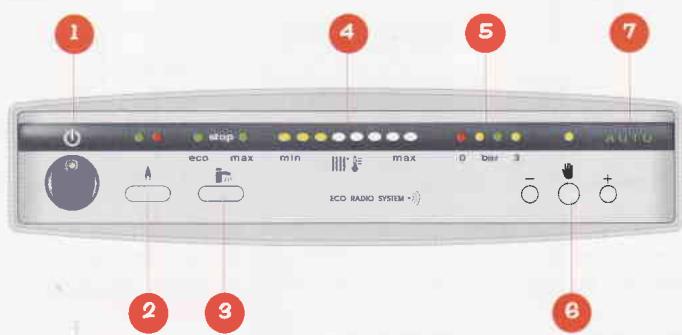

1 Interrupteur Marche/Arrêt avec témoin
Témoin de fonctionnement du brûleur
3 Sélection du mode eau chaude sanitaire
4 Affichage de la température chauffage
5 Indicateur de pression de l'installation
Prise de commande manuelle
7 Indicateur de la marche automatique

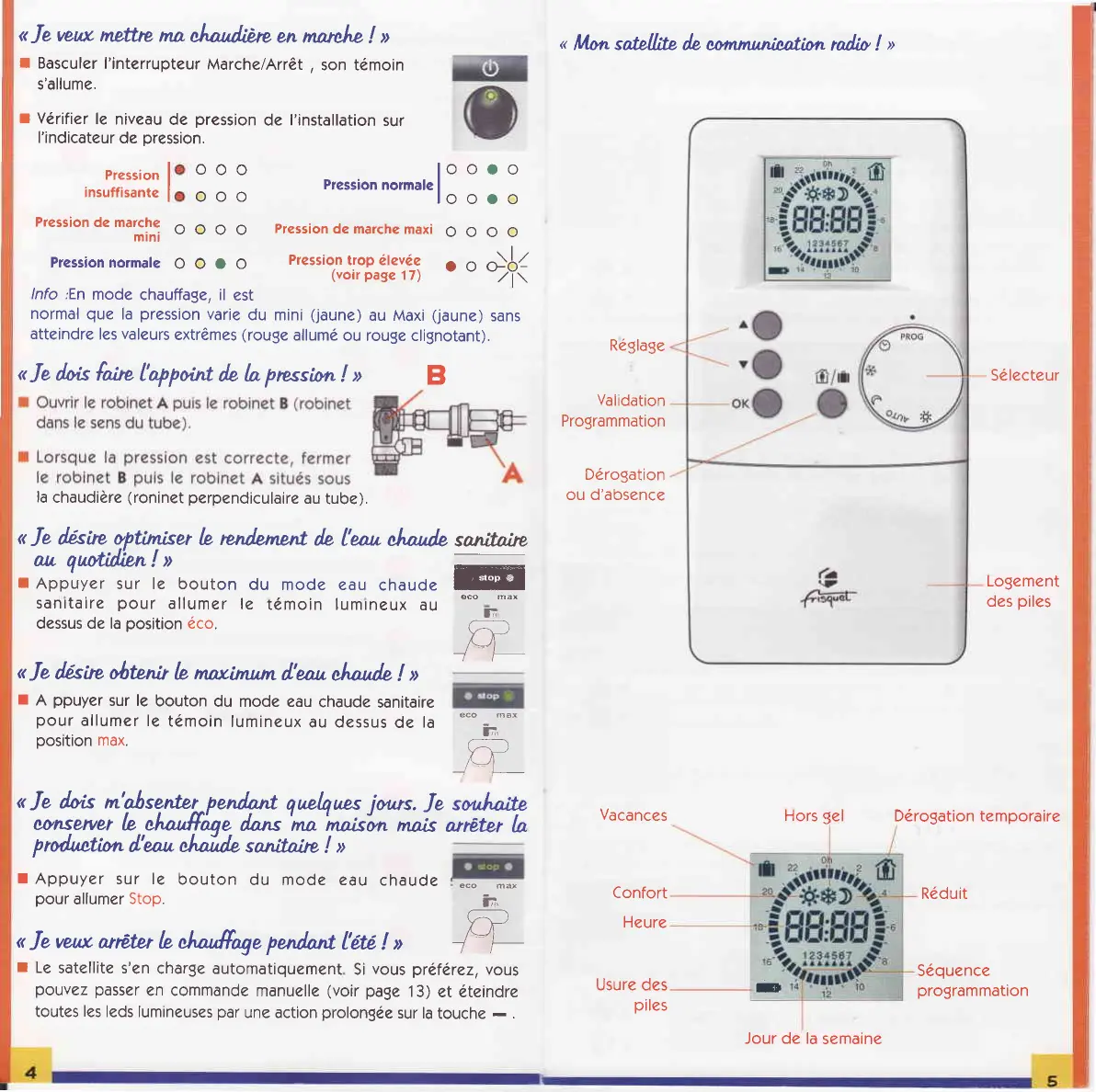

« Je veuxmettre ma chaudiere en marche ! »

■ Basculer l'interrupteur Marche/Arrêt, son témoin s'allume.
Vérifier le niveau de pression de l'installation sur l'indicateur de pression.

Pression normale

Pression de marche maxi

Pression trop elevée (voir page 17)

Info:En mode chauffage, il est

normal que la pression varie du mini (jaune) au Maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant).

« Je doit faire l'appoint de la pression! »

Ouvrir le robinet A puis le robinet B (robinet dans le sens du tube).
Lorsque la pression est correcte,fermer le robinet B puis le robinet A situés sous la chaudiere (roninet perpendicular au tube).

« Je désire optimiser le rendement de l'eau chaude sanitaire au quotientien! »

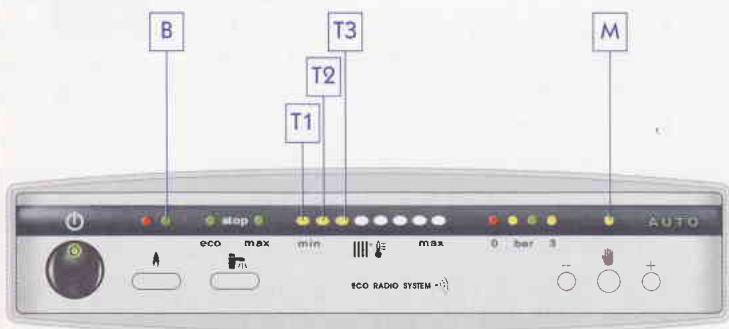

Appuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au dessus de la position éco.

« Je désire obtenir le maximum d'eau chaude! »

A ppuyer sur le bouton du mode eau chaude sanitaire pour allumer le témoin lumineux au dessus de la position max.
« Je doit m'absenter pendant quelques jours. Je souhaite conserver le chauffage dans ma maison mais arrête la production d'eau chaude sanitaire! »
Appuyer sur le bouton du mode eau chaude pour allumer Stop.

« Je veux arrête le chauffage pendant l'été ! »
Le satellite s'en charge automatiquement. Si vous préférez, vous pouvez passer en commande manuelle (voir page 13) et être toutes les led's lumineuses par une action prolongée sur la touche - .

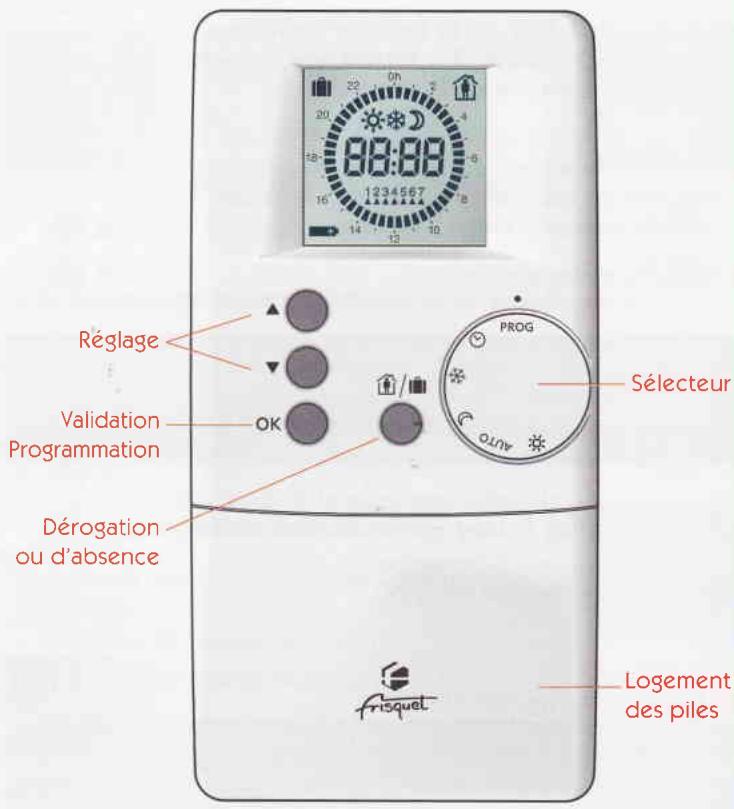

« Mon satellite de communication radio ! »

« Je veuxmettre l'horloge à l'heure et au jour ! »

Positionner le selecteur sur L

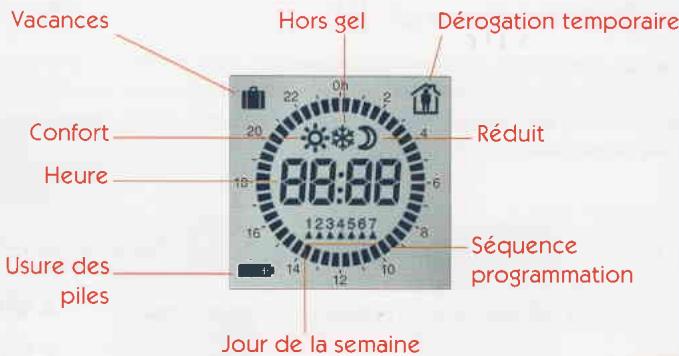

L'heure et le jour de la semaine s'affichent:
1 = lundi, 2 = mardi, 3 = mercredi, 4 = jouri,
5 = vendredi, 6 = samedi, 7 = dimanche.
Proceder au réglage de l'heure et du jour de la période en appuyant sur l'un ou l'autre des 2 boutons de réglage prévus à cet effet.
Remetre le selecteur sur AUTO.

Attention, chaque passage de l'horloge à 24 heures permet le changement de jour de la semaine. Le bouton de réglage appuyé en permanence effectuera un déroulement de minute en minute puis plus rapidement d'heure en heures.

« Je veux modifier la température du mode comfort! »

Positionner le selecteur sur
La température de Confort s'affiche.
Proceder au changement de consigne de température du mode comport en appuyant sur l'un ou l'autre des boutons de réglages.
« Je veux modifier la température du mode réduit! »
Positionner le selecteur sur
La température Reduit s'affiche.
Proceder au changement de consigne de température du mode réduit en appuyant sur l'un ou l'autre des boutons de réglages.

« Je veux modifier la température hors gel ! »

Positionner le selecteur sur

La température Hors gel s'affiche.

Appuyer sur l'un ou l'autre des boutons de réglage.

« Je désire programme mes séquences de chauffage! »

Positionner le sélecteur sur PROG.
La programmation actuelle pour le premier jour, soit le lundi, s'affichera.
Le premier créneau de 0 heures à 0 heures 30 clignotera. Proceder à la programmation des séquences des modes comport et réduit.
Appuyer sur l'un ou l'autre des boutons de réglages.

pour 30 minutes de Confort
pour 30 minutes de Réduit

Attention, si vous seLECTION se porte sur un créneau « Confort » il sera affché sur le cadran, si vous seLECTION se portesur un créneau « Reduit » il sera efface du cadran.

Selection d'un créneau

«Mode réduit »

Selection d'un créneau « Mode comforts

La programmation des créèaux commence dans tous les cas à 0 heures et finit à 24 heures. Une fois la sélection terminée pour le premier jour de la semaine, appuyez sur la touche OK pour valider votre programmation et vous passerez automatiquement au jour suivant...

« Je vente plus tout à mon domicile ! »

Appuyer brievement sur le bouton / , le mode Confort sera activé.

• Àprouces cette action le symbole du mode © confort clignotera pour vous informer qu'une dérogation-temporaire est en cours.

Sur l'afficheur digital en haut a droite il sera inscrit une maison avec un personnel a l'intérieur.

Le symbole indique qu'il s'agit d'un return anticipé.

Dérogation temporaire
Réduit -> Confort

« Je quitte mon domicile avant le passage au mode réduit programme! »

Appuyer brievement sur le bouton /
Le mode Réduit sera activé.
- Àprouc cette action le symbole du mode Réduit © clignotera pour vous informer qu'une dérogation-temporaire est en cours.
Sur l'afficheur digital en haut à droite il sera inscrit une maison vide. Le symbole indique qu'il s'agit d'un départ anticipé.

Dérogation temporaire Confort -> Réduit

Remarque : Vous pouvez revenir à tout moment au mode normal, en effectuant de nouveau un appui bref sur le bouton de dérogation-temporaire

Attention, dans tous les cas, la dérogation temporaire sera annulée lors de la prochaine commutation de la programmation.

« Je pars en vacances quelques jours, je souhaite une température bassependant mon absence et l'idéal serait qu'à mon retour mon habitation soit chaudée! »

Positionner le sélecteur sur AUTO.
En partir appuyer sur le bouton de dérogation pendant au moins 5 secondes.
Le symbole apparait en haut a gauche de l'afficheur.
Un compteur apparait à l'emplacement de l'heure : le double zéro est affiché.
■ Afficher le nombre de jours d'absence en appuyant sur les boutons de réglage.
Pour annuler cette manipulation, appuyer brièvement sur le bouton de dérogation-temporaire.

En résumé...

/

Dans ce cas, votre habitation aura comme consigne de température libre que le gaz ne devaillant est courant. Il ne devaillant qu'une durée de 5 jours et le 6^e reviendra automatiquement en mode normal de la programmation journalière. Une fois qu'une durée de 5 jours a été courant, la vie ne devaillant qu'une durée de 5 jours.

NB:Le premier jour programme est aujourd'hui.

« Je désire que ma maison soit chauffée en permanence à la température Confort! »

Positionner le selecteur sur et la consigne de température sera celle du Confort et ce 24h / 24.

« Je désire que ma maison soit chauffée en permanence à la température réduit! »

Positionner le sélecteur sur et la consigne de température sera celle du Reduit et ce 24h / 24.

« Le changement des piles du satellite radio... »

Mon satellite peut fonctionner avec les mêmes piles pendant 1 à 2 ans.

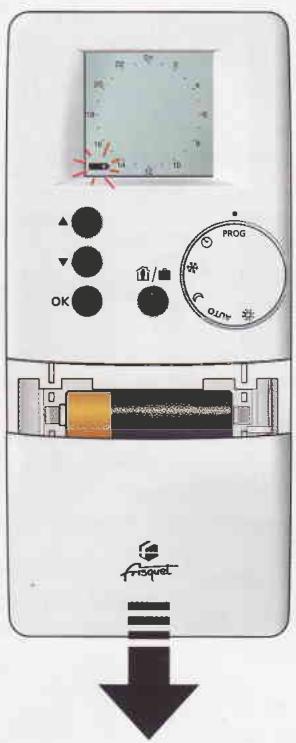

Lorsque les piles doivent être remplacées :

• Le symbole + clignote
• Les chiffres du centre de l'afficheur clignotent

Il faudra changer les piles (Type 1,5 V LR6 impératifement de type Alcalines) dans un-delai de 1 mois.

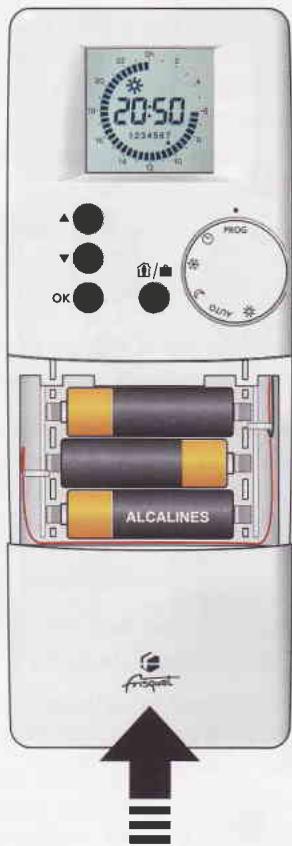

Faites glisser le couvercle inférieur du satellite de communication.
Changer les 3 piles 1,5 V (Attention, à la polarité +/-)*.
Remetre le couvercle en le faisant glisser du bas vers le haut.

• Vous disposez de 1 minute et 30 secondes pour effectuer cette opération.

Si vous dépassez ce temps, il faudra remettre le satellite à l'heure mais vos programmes seront conservés.

« Quelles sont les réglementations et les prescriptions d'environnement ? »

Une chaudiere a gaz doit etre installee par un professionnel qualifie.
Il agit en respectant les réglementations en vigueur et votre sécurité.
Conformément à la réglementation, il doit vous délivrer un certificat de conformité visé par Qualigaz :

• Modèle 2 pour une installation nouvelle ou sa modification.
• Modèle 4 pour tout remplacement d'une chaudière à gaz en lieu et place de l'ancienne.

Pour vous bien-être, vous sécurité et la longévite de votre chaudière :

Laisser les ventilations obligatoires libres et propres.
Ne pas placer un apparéil de cuisson sous ou à proximité immédiate de la chaudière.
Les apparèils à gaz ainsi que leurs conduits de fumée doivent être vérifiés, nettoyés et régles une fois par an. (cf Règlement Sanitaire Départemental Art. 31/6)
Le respect de ces règles permettra de garder à votre installation, le niveau de performances, d'économie d'énergie et de comport que vous attendez d'elle.
Doivent etre respectés les textes suivants: DTU 61.1 (et ses mises a jour) NF P45204. DTU 24.1 (sauf pour Ventouse) NF P51201. Arrete du 2 Août 1977 et ses modificatifs. Norme NFC 15.100.

Ces conseils de sécurité élaborés par GAZ DE FRANCE vous sont proposés par FRISQUET S.A.

« Les conseils pratiques... »

La purge des radiateurs...

Si un ou plusieurs radiateurs ne chauffent plus ou sont bruyants (écoulement d'eau), les purger.

Proceder de même pour les évventuels points hauts de l'installation.

Après une purge, toujours vérifier et rétablit, le cas échéant, la pression (voir page 4).

La protection contre le gel

Le contrôle permanent de la chaudière dans son environnement intègre une fonction Hors gel par la mesure de la température ambiente.

Dans les résidences occupées irrégulièrement il faut :

• Vidanger l'installation et la chaudière ou protégger par un additif antigel spécial chauffage.

Attention dans tous les cas seul le circuit chauffage est protégé, il est indispensable de vidanger le circuit sanitaire.

La qualite de I'eau

Votre chaudière est peu sensible à l'entertrage, néanmoins lorsque les teneurs dépassent une certaine limite, le calcaire sera cristallisé. Il se cree un entartrage de I'échangeur sanitaire mais aussi des machines à laver, robinets, etc...

La chaudière a une action auto détartrante. Le tartre est éliminé en paillettes générées dans l'eau ou dans les filtres des robinets.

On classifie les eaux selon leur teneur en calcaire :

Moins de 12^ : Eau douce

De 13^ à 24^ : Eau dure

Plus de 25^ F : Eau très durée

Rappel: 1^ = 10 grammes de calcaire par ^3 d'eau 24^ = 240 grammes de calcaire par ^3 d'eau

Mise en garde

Si vous habitez une région où l'eau est dure ou très dure, il y a lieu de prévoir un dispositif eliminant ou limitant les effets néfastes du calcaire. Notre installereur vous conseillera sur les différents systèmes efficaces : Polyphosphates ou résine + sel.

Si le débit d'eau chaudié diminue aux robinets, l'échangeur sanitaire s'entartre. Adressez vousrapidement à un professionnel avant l'entertrage total.

La commande manuelle

Pour une raison particulière, ou en cas de défaillance du satellite radio, vous pouvez acceder à la commande manuelle de température directement sur le tableau de bord.

Appuyer une fois sur le bouton situé sur le tableau de bord de la chaudière.

Le témoin lumineux Auto s'éteint.

Le témoin Commande manuelle s'allume.

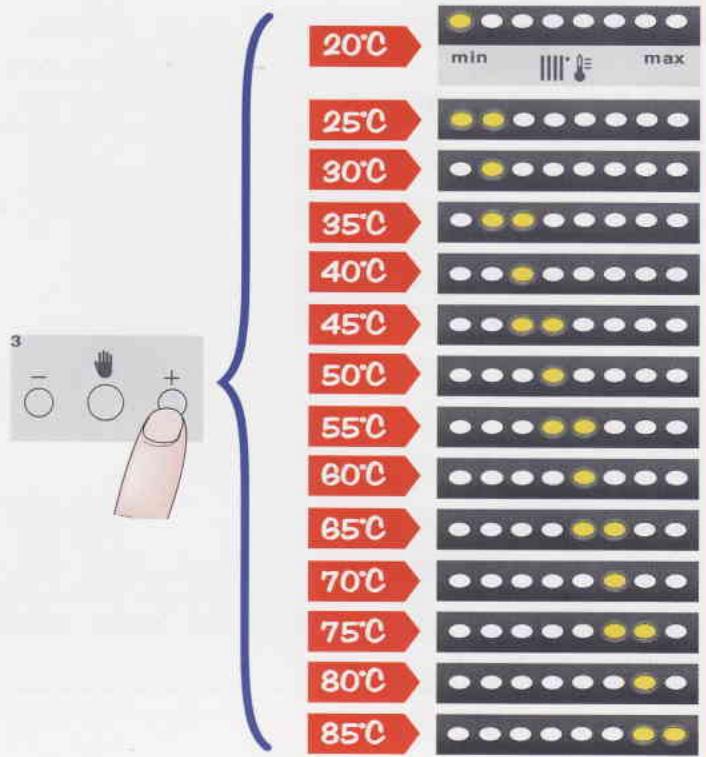

Fixer la température depuis radiateurs que vous souhaitez en maintainant appuyé le bouton

+ou-

Votre choix s'inscrit sur l'indicateur de température du chauffage.
Chaque voyant correspondant à une température différente.

Votre sélection faite, cette température sera maintainue en permanence.

NB: En commande manuelle, vous vous prise de toutes les qualités de régulation de l'ECO RADIO SYSTEM, revenir au mode Auto dés que possible.

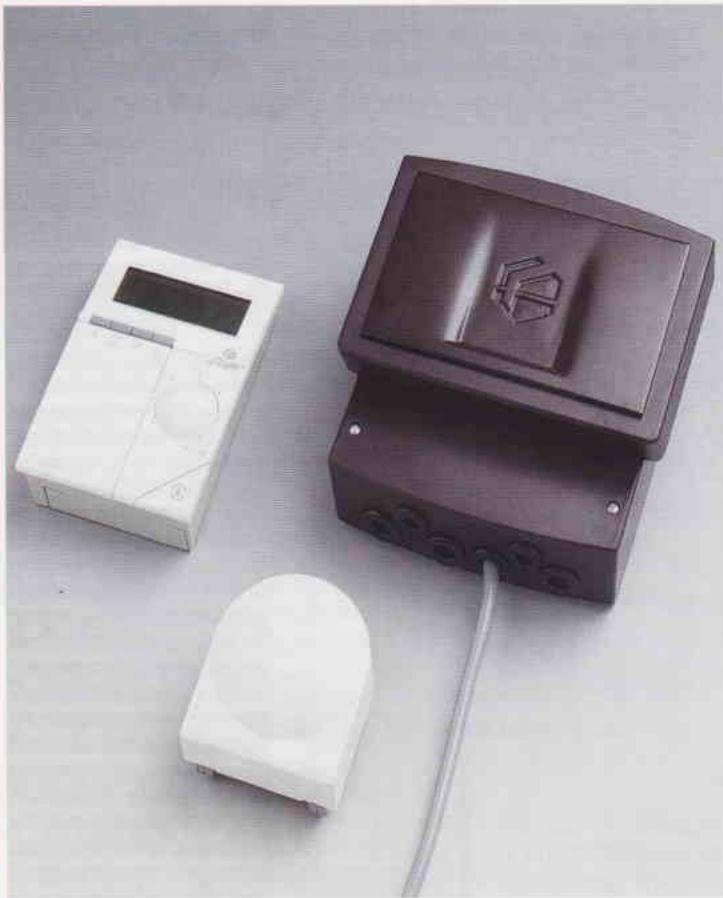

La régulation RIF 5000

Si vous installation de chauffage est pilotée par une régulation en fonction des conditions extérieures, RIF 5000, reportez vous à la notice spécifique pour son utilisation.

Si la RIF 5000 contrôle deux circuits de chauffage distincts (exemple : plancher chauffant + circuit radiateurs) le satellite radio commande le deuxième circuit et a été place en un endroit représentatif de la température de la zone chauffée par ce circuit. (exemple : circuit radiateurs pilote par satellite radio)

Vous établirez alors un programme correspondant aux critères de comport que vous souhaitez appliquer à cette zone spécifique.

Type	Modèle	Pulsance	Categorie	Débit Calor.	G20 20 mbar	G25 25 mbar	G31 37 mbar	ΔT 30 k	g/h	l/min	bar	°C	Volt	L	L	bar
UNITE		kW		kW	m3/h	ms/h	g/h
HYDROMOTRIX Cheminée B11BS	murale	23	II 2E + 3P	26,08	2,756	2,929	2020	11	10	10	85	230	10	120	3
		32	II 2E + 3P	36,05	3,812	4,052	2798	15	10	10	85	230	12	150	3
		45	II 2E + 3P	50,67	5,358	5,695	3933	19	10	10	85	230	16	200	3
HYDROMOTRIX Ventouse C13 - C33 C43 - C53	murale	23	II 2E + 3P	25,55	2,701	2,871	1983	12	10	10	85	230	10	120	3
		32	II 2E + 3P	35,16	3,718	3,952	2730	15	10	10	85	230	12	150	3
HYDROCONFORT Cheminé B11BS	murale	23 (80/450)	II 2E + 3P	26,08	2,756	2,929	2020	19	7	7	85	230	12	150	3
		23 (120/700)	II 2E + 3P	26,08	2,756	2,929	2020	23	7	7	85	230	12	150	3
HYDROCONFORT Ventouse C13 - C33 C43 - C53	murale	23 (80/450)	II 2E + 3P	25,55	2,701	2,871	1983	19	7	7	85	230	12	150	3
		23 (120/700)	II 2E + 3P	25,55	2,701	2,871	1983	23	7	7	85	230	12	150	3
TGP Cheminée B11BS	murale	23	II 2E + 3P	25,05	2,649	2,816	1944	13	10	10	85	230	10	120	3
		32	II 2E + 3P	34,85	3,685	3,917	2705	16	10	10	85	230	12	150	3

« Les incidents eventuels... »

Gracé à ECO RADIO SYSTEM, votre chaudière est contrôle en permanence. Cependant votre service de chauffage ou d'eauCHADE peut être perturbé et ne pas vous donner entière satisfaction.

Votre chaudière possède un service minimum pour les anomalies mineures (n'ayant pas de rapport avec la sécurité). Il vous permettra d'attendre le technicien sans être en panne totale.

D'autres situations sont liées à votre installation et quelques manoeuvres simples permettent soit de retrouver l'usage normal soit de donner à l'entreprise qui assure le service après-venture, des éléments de pré-diagnostic qui lui permettront d'être plus efficace.

Dans tous les cas, avant de prévenir le technicien, il est nécessaire de procéder à quelques vérifications.

« Que faire si ... »

je n'ai plus ni eau chaude, ni chauffage!

Je verifies que la prise electrique soit branchée.
Je verifies que l'interrupteur général soi basculé et sonvoyant allumé.

Si ma chaudiere est raccordee a une installation VMC GAZ Collective, je me renseigne apres du gardien de son bon fonctionnement.

Je regarde le tableau de bord.

levoyant rouge est allumé:
Le brûleur est en sécurité.
J'appuie sur le bouton de réarmement.

Si le défaut persiste :

je vérifie que la chaudière soit bien branchée sur sa prise habituelle et sans prise multiple.

Levoyant rouge est allumé et tous les voyants du thermomètre clignotent :

La chaudiere est en surchauffe, je doit imperativement appeler un professionnel.
Si j'ai une chaudiere raccordee a une cheminee, ou une VMC, j'appelle un professionnel pour faire vérifier ces dispositifs.

Levoyant vert clignote.

Les gaz brûlés ne sont pas evacués correctement. Je fais rapidement vérifier ma cheminée.
Si j'ai une chaudière ventouse, je vérifie que l'évacuation des produits de combustion ne soit pas obstruée au niveau du terminal ventouse à l'extérieur.

Levoyant rouge de l'indicateur de pression est allumé : la pression est insuffisante. Retablir la pression d'eau comme indiqué page 4

Levoyant jaune de l'indicateur de pression clignote et levoyant rouge est allumé.

La pression est trop importante, la « soupapelectronique » empêche le fonctionnement du brûleur : Enlever de l'eau par le purgeur d'un radiateur jusqu'à ce que le voyant vert s'allume seul.

Info :En mode chauffage, il est normal que la pression varie du mini (jaune) au Maxi (jaune) sans atteindre les valeurs extrêmes (rouge allumé ou rouge clignotant).

L'eau chaude sanitaire.

L'eau n'est pas assez chaude :

je regarde le tableau de bord, le voyant "eco" ou "max" doit etre allumé.
Si aucun voyant deCHOix sanitaire n'est allumé, prevenir l'entreprise qui assure le service après vente.
Si levoyant T1 clignote sur l'indicateur de tempereature du tableau de bord (voir page 18) la sonde sanitaire est defectueuse prevenir I'entreprise qui assure le service après vente.
Si la situation au tableau de bord est normale, un réglage du régulateur thermostatique automatique est certainement nécessaire: prévenir un professionnel.

Le débit au robinet diminue :

Il s'agit d'un phénomène d'entartrage, contacter rapidement un professionnel.

Le chauffage

Il ne fonctionne pas ou fonctionne de maniere aléatoire :

• Je vérifie que le satellite de communication soit correctement régé et sur une position correspondant au mode de marche souhaïte.

• Je vérifie que les piles du satellite soient en bon état de marche, par précaution je les change.

• Je regarde le tableau de bord :

Le clignotement d'unvoyantrevelezoutjours un mode de fonctionnement anomal.
Levoyant vert B clignote : les gaz brûlés ne sont pas évacués correctement (voir page 17).
LevoyantMclignote:la transmission radio n'est pas reque.
- Les voyants jaunes T2, T3 ou STOP clignotent, la chaudière fournit un service minimum évitant ainsi dans la plupart des cas une panne totale de chauffage.

Faire appel à l'entreprise qui assure le SAV, le remplacement d'une piece est nécessaire.

Vous etes equipes d'une regulation RIF 5000 et AUTO clignote: la commande de la regulation est defaillante.

Faire appel à l'entreprise qui assure le SAV.

• pression d'eau dans le circuit est insuffisante, la rétablit comme indiqué page 4.
• Certains radiateurs situés au-dessus de la chaudière chauffent même l'été :
  cette installation a un fonctionnement en circulation naturelle, la pose d'un clapet antithermosiphon s'impose.

Faisons connaissance ... page 3
Je veuxmettre ma chaudiere en marche! page 4
L'eau chaude sanitaire ... .page 4
Mon satellite de communication radio! .page 5
Je veuxmettre l'horloge a l'hour et au jour! page 6
Je veux modifier la températe mode confort! page 6
Je veux modifier la tempéroture mode réduit! page 6
Je veux modifier la températe mode Hors gel! . . . page 7
Je désire programme mes séquences de chauffage! page 7
Je rentre plus tout a mon domicile! page 8
Je quitte mon domicile plus tout que le passage au mode réduit ... page 8
Je pars en vacances... page 9
Je désire que ma maison soit chauffée en mode comport! . page 9
Je désire que ma maison soit chauffée en mode réduit! . . .page Θ
Changement de piles page 10
Quelles sont les reglementations en vigueur? page 11
Les conseils pratiques! page 12
Caraeristiques techniques... page 15
Les incidents eventuels... page 16
Que faire si... page 16

« la Garantie...!»

Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur.

Notre garantie et notre responsabilité sont limitées à la fourniture gratuite des pieces retournées en usine pour examen et reconnues défectueuses des l'origine.

Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.

L'utilisateur bénéficia en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.

« La garantie longue durée …!»

Lorsque l'installation, la mise en route et l'entretien sont assures par un professionnel qualifié, notre garantie peut être portée à :

• 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorpore à la chaudière.
  2 ans pour les autres composants

Pour en bénéficier, notre garantie longue durée doit etre demandée par Iinstallateur pour son client.

Il est indispensable de nous returner votre carte de garantie complétée avec le cachet de l'instantiateur pour que vous demande soit enregistrée.
