TGP MURALE 32 KW - Chaudière murale à gaz FRISQUET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Puissance	32 kW
Alimentation	Gaz naturel ou propane
Dimensions approximatives	700 x 400 x 300 mm
Poids	45 kg
Rendement énergétique	jusqu'à 109%
Type de chauffage	Chauffage central et production d'eau chaude
Fonctions principales	Chauffage, production d'eau chaude sanitaire, régulation de température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Normes de sécurité	Conforme aux normes CE, protection contre les surchauffes
Garantie	2 ans
Compatibilités	Compatible avec systèmes de chauffage central existants

FOIRE AUX QUESTIONS - TGP MURALE 32 KW FRISQUET

Comment régler la température de l'eau sur la FRISQUET TGP MURALE 32 KW ?

Pour régler la température de l'eau, utilisez le bouton de réglage situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord si l'alimentation électrique est correcte et si le disjoncteur est en position ON. Assurez-vous également que le thermostat est réglé au-dessus de la température ambiante.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge sur le radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la valve.

Pourquoi la chaudière émet-elle un bruit anormal ?

Des bruits anormaux peuvent être causés par des bulles d'air dans le circuit ou par un dépôt de calcaire. Il est conseillé de purger les radiateurs et de faire un entretien régulier de la chaudière.

Comment effectuer un entretien de la chaudière ?

Il est recommandé de faire appel à un professionnel qualifié pour un entretien régulier. Cela inclut le nettoyage du brûleur, le contrôle des gaz de combustion et la vérification des éléments de sécurité.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité. Vérifiez les raccordements pour détecter les fuites et contactez un professionnel si nécessaire.

Comment réinitialiser la chaudière ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande. Suivez les instructions affichées pour redémarrer la chaudière.

Quelle est la pression de fonctionnement normale de la chaudière ?

La pression de fonctionnement normale se situe entre 1 et 1,5 bar. Vérifiez le manomètre sur le panneau de commande.

Comment vérifier si le témoin de sécurité fonctionne ?

Assurez-vous que le témoin de sécurité s'allume lorsque la chaudière est en fonctionnement. Si le témoin clignote ou reste éteint, cela peut indiquer un problème.

Quand dois-je faire appel à un professionnel pour ma chaudière ?

Il est conseillé de faire appel à un professionnel si vous constatez des problèmes récurrents, si la chaudière ne fonctionne pas correctement ou si vous n'êtes pas à l'aise avec l'entretien de l'appareil.

MODE D'EMPLOI TGP MURALE 32 KW FRISQUET

Contrôle de flamme par ionisation

Installation

1 - Éléments dimensionnels 4 2 - Mise en place de la barre d'accrochage a) Fixer la barre d'accrochage 4 3 - Accrochage de la chaudière a) Démonter la façade 5 b) Accrocher la chaudière 5 4 - Démontage de la plaque de transport 5 5 - Raccordement des fumées 5 6 - Raccordement des accessoires hydrauliques et gaz 7 - Raccordement du circuit électrique 6

Mise en service

1 - Avant de mettre en eau 7 2 - Remplissage 7 3 - Vérifier les étanchéités gaz et eau. 7 4 - Annuler le mode "installation" et passer en mode "marche normale". 7 5 - Configuration avec un ballon externe 7 6 - Initialisation de la communication radio 8 7 - Mise en place du satellite 8 8 - Fixation du satellite 8 9 - Eau chaude sanitaire. 9

SCHEMA Electrique

1-Schéma de câblage général 9

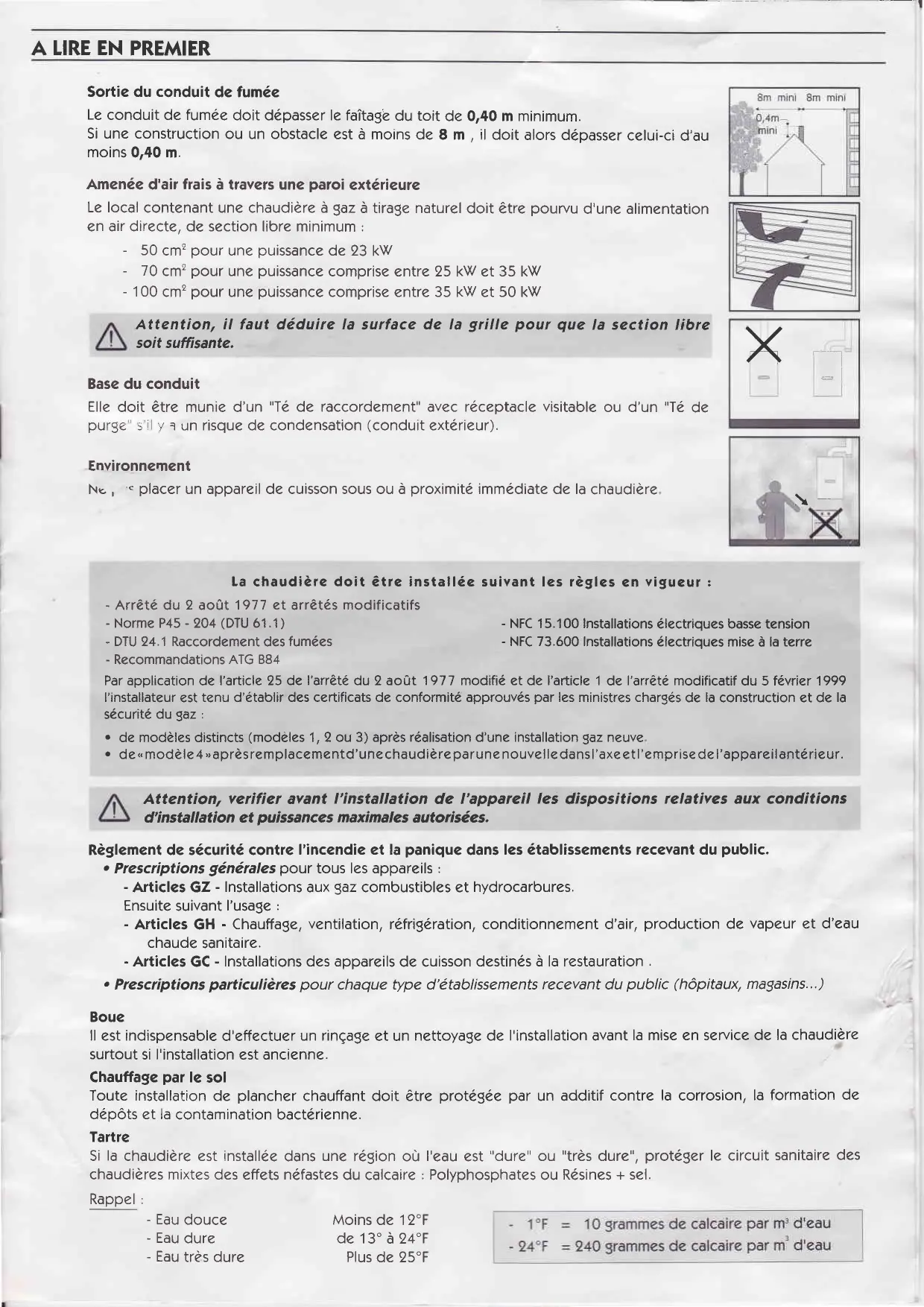

Sortie du conduit de fumée

Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.

Si une construction ou un obstacle est à moins de 8, il doit alors dépasser celui-ci d'au moins 0,40

Amenée d'air frais à travers une paroi extérieure

Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum :

• 50 cm² pour une puissance de 23kW
• 70 cm² pour une puissance comprise entre 25 kW et 35 kW
• 100 cm² pour une puissance comprise entre 35 kW et 50 kW

Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.

Base du conduit

Elle doit être munie d'un "Té de raccordement" avec réceptacle visible ou d'un "Té de purge" s'il y'a un risque de condensation (conduit extérieur).

Environnement

Ne placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.

La chaudière doit être installée suivant les règles en vigueur :

• Arrêté du 2 août 1977 et arrêtés modificatifs
• Norme P45 - 204 (DTU 61.1)
• NFC 15.100 Installations électriques basse tension
• DTU 24.1 Raccordement des fumées
• NFC 73.600 Installations électriques mise à la terre
• Recommandations ATG B84

Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz :

• de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
• de « modulo 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.

Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public.

Prescriptions générales pour tous les appareils :

• Articles GZ - Installations aux gaz combustibles et hydrocarbures. Ensuite suivant l'usage :
• Articles GH - Chauffage, ventilation, réfrigération, conditionnement d'air, production de vapeur et d'eau chaude sanitaire.
• Articles GC
• Installations des appareils de cuisson destinés à la restauration.

Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins...)

Boue

Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière si l'installation est ancienne.

Chauffage par le sol

Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de dépôts et la contamination bactérienne.

État

Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protéger le circuit sanitaire des chaudières mixtes des effets néfastes du calcaire : Polyphosphates ou Résines + sel.

Rappel:

-Eau douce

-Eau dure

-Eau très dure

Moins de 12°F

de à 24°F

Plus de 25°F

• 1°F = 10 grammes de calcaire par m³ d'eau

-24°F = 240 grammes de calcaire par m³ d'eau

1 - Éléments dimensionnels

VUE DE FACE

VUE DE DESSUS

Pour faciliter l'entretien, si possible laisser un dégagement de 20 cm sur le côté gauche de la chaudière.

Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Modèles		A	B	C	D	E	F	G	H	I	J	∅	Poids en charge kg
HYDROMOTRIX	23 KW	80	10	105	685	495	790	320	175	235	410	125	82
HYDROMOTRIX	32 KW	115	30	105	705	550	810	350	200	250	440	139	102
HYDROMOTRIX	45 KW	60	60	175	690	710	865	360	350	250	490	180	140
TGP murale	23 KW	75	75	240	740	550	980	350	200	240	465	125	90
TGP murale	32 KW	75	75	240	740	550	980	350	200	255	465	140	110

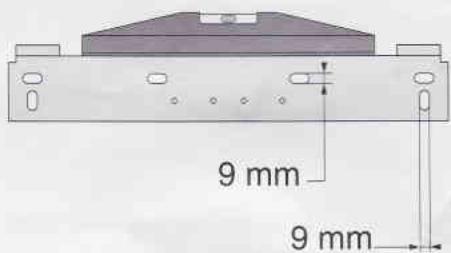

Fixer la barre d'accrochage

• Déterminer sa position en fonction de l'emplacement final de la chaudière et de ses dimensions.
• Vérifier sa mise à niveau et la sceller avec des fixations de 8 mm. Leur nature et leur nombre dépendent :
• du matériel du support
• du poids de la chaudière en charge

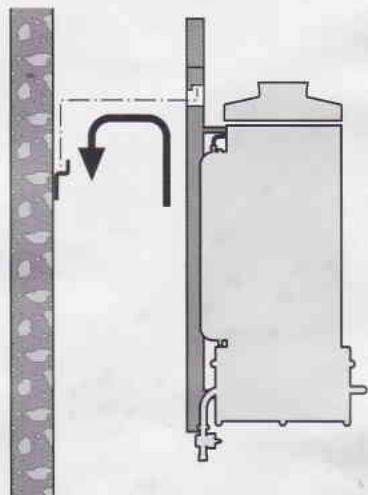

3 - Accrochage de la chaudière

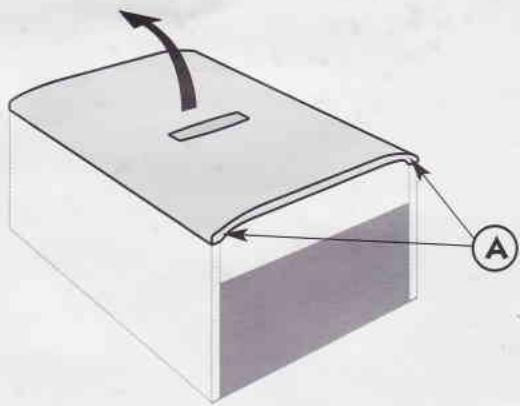

Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage.

• Coucher la chaudière.
• Desserer les 2 vis A de quelques tours.
• Soulever la façade et la sortir en la poussant.

b) Accrocher la chaudière

• Engager la traverse supérieure du chassis dans les deux lèvres de la barre d'accrochage.

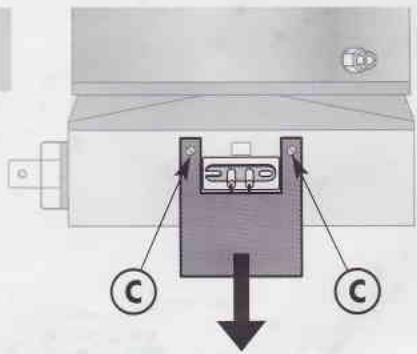

4 - Démontage de la plaque de transport

Fixée sur la chambre de combustion, la plaque de transport doit être obligatoirement retirée.

• Desserrer les 2 vis C.
• Tirer la plaque vers le bas et desserrer.

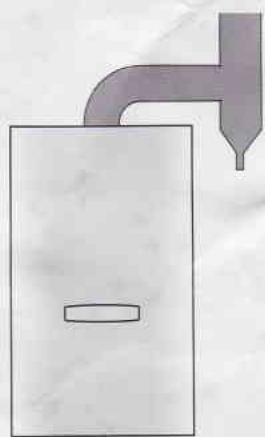

5 - Raccordement des fumées

• Prévoir un "Té de raccordement ou Té de purge".
• Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.

Attention, le dispositif de sécurité DAT ne doit en aucun cas être mis hors service. La mise en sécurité intempestive du DAT nécessite impérativement une vérification spécifique du conduit d'évacuation des produits de combustion.

6 - Raccordement des accessoires hydrauliques et gaz

Tous les accessoires (voir schéma ci-dessous) se trouvent dans le carton de la chaudière.

Il est imperative de monter le dispositif de remplissage (le disconnecteur + le tube) avant de raccorder la chaudière à l'installation.

Pour les modèles « Chauffage seul », monter le bouchon 8/13 livre avec la chaudière dans le sachet d'accessoires, sur le raccord de la vanne à la place du disconnecteur.

Attention, le diamètre de canalisation gaz doit être calculé spécifiquement en fonction des caractéristiques et des pertes de charge de l'installation.

Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

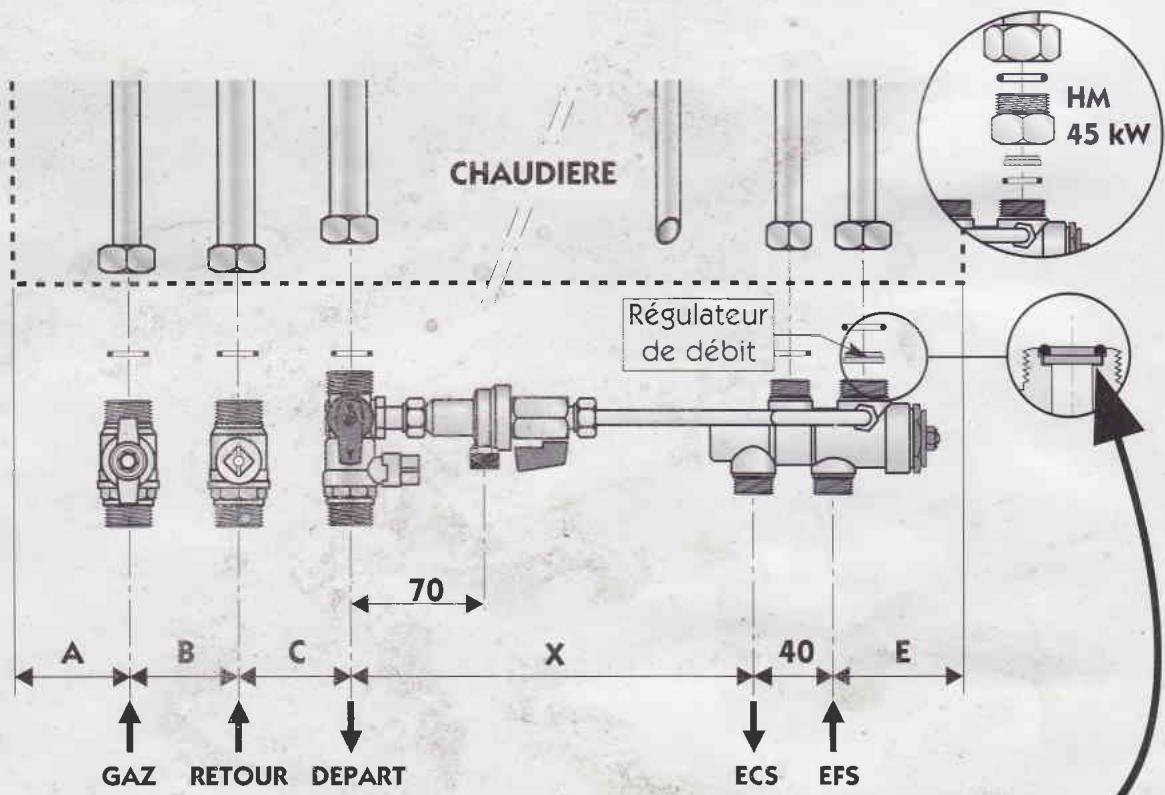

Accessoires fournis

• Vanne Départ
• Vanne Retour
• Robinet Gaz
• RTA*
• Régulateur de débit*
• Déconnecteur + Robinet de remplissage
• Tube de remplissage* * sauf pour modèles CL

Monter impérativement le régulateur de début dans le logement prévu dans le RTA

Modèles		A	B	C	X	E	Départ Retour	Gaz	Sanitaire
HYDROMOTRIX	23 kW	50	60	60	225	60	M 20x27-3/4"	M 20x27-3/4"	M 15x21-1/2"
HYDROMOTRIX	32 kW	55	65	70	260	60	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"
HYDROMOTRIX	45 kW	55	60	60	345	150	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"
TGP MURALE	23 kW	80	60	60	215	95	M 20x27-3/4"	M 20x27-3/4"	M 15x21-1/2"
TGP MURALE	32 kW	55	65	70	235	85	M 26x34-1"	M 20x27-3/4"	M 15x21-1/2"

Propane: Ne pas mettre de robinet d'arrêt gaz, raccorder la chaudière directement au détendeur de sécurité 37 mbar.

7 - Raccordement du circuit électrique

La chaudière doit être raccordée à une prise murale. En regardant la prise murale de face : la phase doit se situer à droite, le neutre à gauche.

Lors du raccordement, il est indispensable de respecter le repérage phase/neutre et d'avoir une mise à la terre efficace.

La chaudière est livrée dans une situation "installation". Elle ne pourrait pas fonctionner tant que le circuit de chauffage ne sera pas plein et sous pression.

1 - Avant de mesurer en eau

• vérifier à l'aide d'un tournevis et après avoir enlevé le bouchon, la libre rotation du circulateur.

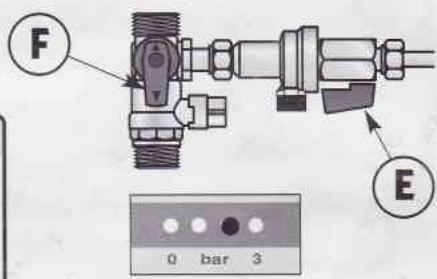

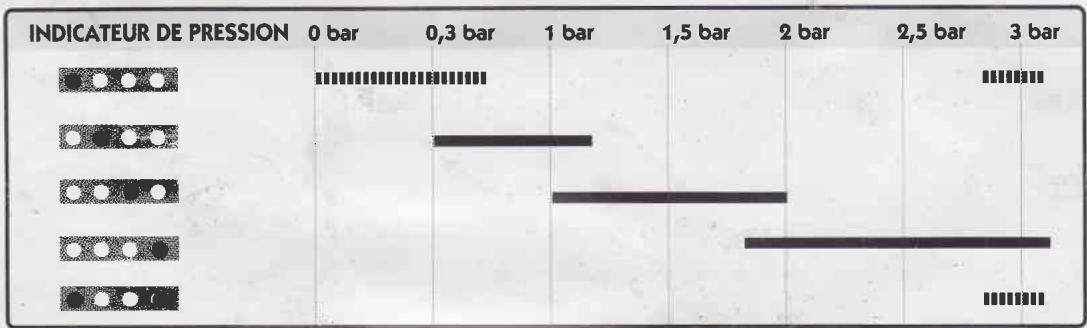

2 - Remplissage

Pour dire la valeur de la pression durant le remplissage, la prise de la chaudière doit être branchée et l'interrupteur basculé "sous-tension".

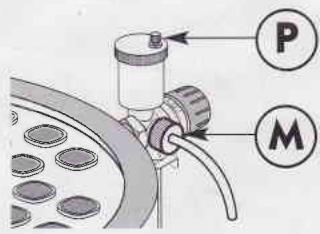

Le voyant rouge est allumé. - Desserrer le bouchon P du purgeur automatique de 2 tours. Un purgeur manuel M situé sur le corps de la soupape permet d'accélérer le dégazage. - Ouvrir les deux vannes F et E situées sous la chaudière de part et d'autre du disconnecteur. La pression monte et l'indicateur évolue jusqu'à ce que le voyant vert soit allumé. Fermer les vannes. - Purger l'installation. - Procéder à un appoint d'eau et une nouvelle purge si nécessaire. - Rétablir la pression : voyant vert seul allumé.

4 - Annuler le mode "installation" et passer en mode "marche normale

Sur le tableau de bord, enlever la trappe TA à l'aide du doigt destiné à cet usage, basculer le switch 6 vers la gauche.

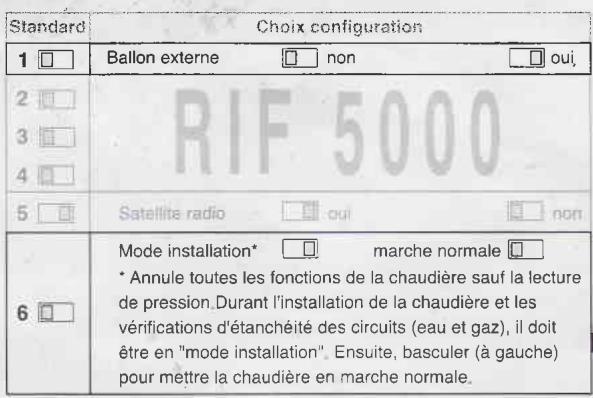

5 - Configuration avec un gallon externe

• Basculer le switch 1 vers la droite (voir Schéma ci-dessous).

Avertissement:

Lors d'une première tentative d'allumage, le voyant rouge de mise en sécurité peut s'allumer à cause d'une purge gaz insuffisante.

Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant 2 secondes sur le bouton. Si le brûleur s'éteint quelques secondes après son allumage, voir si le raccordement Phase/Neutre est bien respecté (page 6).

En sélectionnant, la chaudière est en mode de conduite manuelle.

• On peut choisir la température de départ en appuyant sur + ou - et procéder à la vérification du bon fonctionnement de l'installation de chauffage.
• Adapter éventuellement la vitesse du circulateur par le bouton intégré à son boîtier (Privilégier les vitesses les plus basses).

Le brûleur s'allume

À ce stade, si la chaudière est pilotée par une régulation RIF 5000, se reporter à la notice spécifique.

6 - Initialisation de la communication radio

• Déployer l'antenne du récepteur radio fixé en haut à gauche sur le chassis de la chaudière (voir nomenclature page 16). L'antenne doit se trouver impérativement à une distance supérieure de 1 cm de tout objet métallique. Se placer dans la pièce où est posée la chaudière.

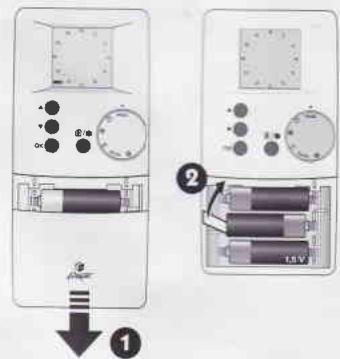

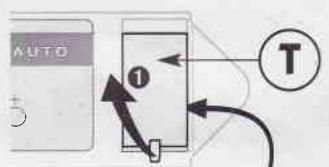

• Enlever la trappe du satellite radio ① et dégager la languette de protection des piles ②. La molette étant sur "AUTO", appuyer 5 secondes sur la touche. Le message "CnF" apparait : le satellite est en mode "configuration", il envoie son identité au récepteur. Appuyer durant 5 secondes sur du tableau de bord de la chaudière, le voyant de la commande manuelle clignote indiquant qu'il reçoit la transmission radio.

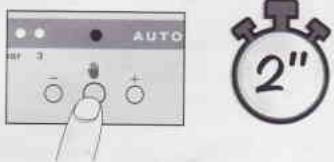

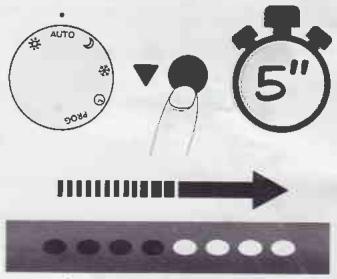

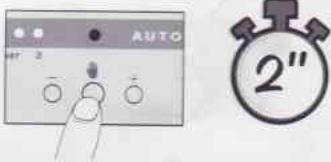

• Relâcher et appuyer 2 secondes sur la touche transmission. Pour passer sur mode "AUTO", appuyer 2 secondes sur la touche du tableau de bord de la chaudière. Appuyer brièvement sur ▲ du satellite : l'initialisation est terminée.

7 - Mise en place du satellite

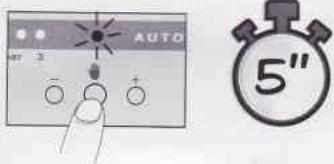

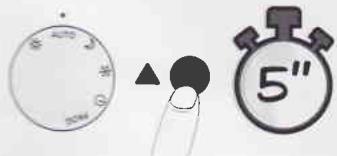

• Vérifier la transmission radio : Le satellite étant sur "AUTO", appuyer 5 secondes sur , le message "TEST" apparait. Sur le tableau de bord de la chaudière, tous les voyants sont éteints sauf le thermomètre qui défile selon une "chenille" : la transmission est efficace.

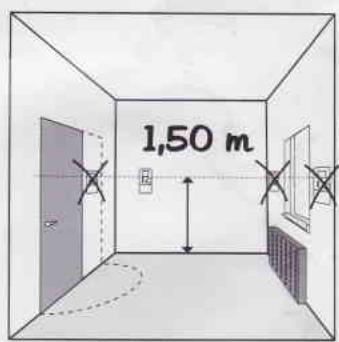

• Placer le satellite dans une pièce représentative de la température moyenne de l'habitation.
• Vérifier que la transmission est toujours efficace. Appuyer brièvement sur pour sortir du mode "TEST".

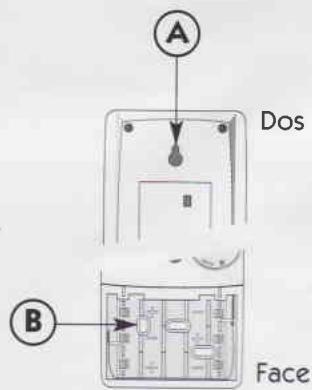

8 - Fixation du satellite

Fixer une vis dans le mur en laissant dépasser la tête. - Accrocher le satellite sur cette vis par la "boutonnière" (A). - Tracer, encrer et visser dans un des trous du compartiment piles.

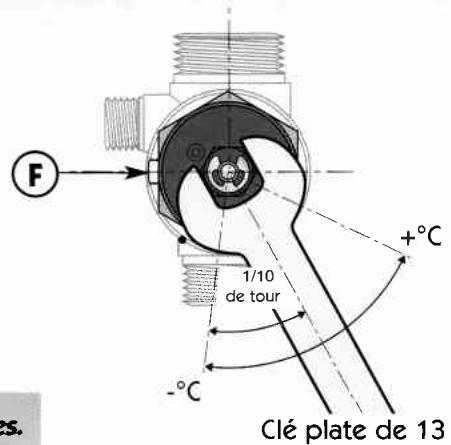

Le RTA est pré-réglé pour une température de sortie maximale comprise entre 45 et 50°C, point idéal de fonctionnement pour le meilleur rapport confort d'utilisation et économie d'énergie.

Avant de modifier son réglage, vérifier la présence du régulateur de début sinon :

a) Mettre la chaudière en position "max". b) Laisser couler l'eau chaude jusqu'à l'allumage du brûleur. c) Avec une clé plateau de 13, modifier le réglage :

• Sens horaire, diminue la température.
• Sens inverse, augmente la température.

Ce réglage est très sensible, agir par petite rotation (1/10 de tour) toutes les 20 secondes.

Dotée d'une nouvelle technologie de régulation de température, la cartouche du R. T. A. peut être échangée dans le cadre de la maintenance :

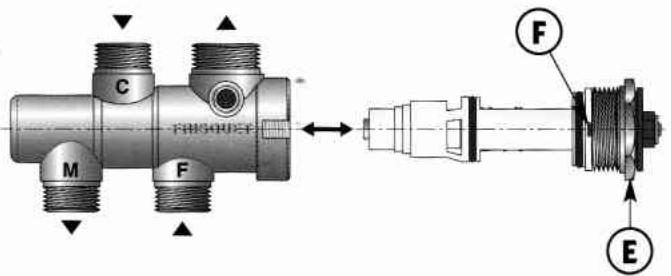

a) Isoler ou démonter le R. T. A. b) Dévisser la douille (E). c) Sortir l'ancienne cartouche. d) Nettoyer sans rayer l'intérieur du corps. e) Remonter la cartouche neuve en engageant le doigt (F) dans la rainure.

SCHEMA Electrique

1 - Schéma de câblage général

CHARACTERISTIQUES TECHNIQUES

Type Modèle		HYDROMOTRIX 23 B11BS Murale	HYDROMOTRIX 32 B11BS Murale	HYDROMOTRIX 45 B11BS Murale	TGP 23 B11BS Murale	TGP 32 B11BS Murale
Puisance	kW	23	32	45	23	32
Catégorieie		II 2E+3P	II 2E+3P	II 2E+3P	II 2E+3P	II 2E+3P
Débit calorifique	kW	26,08	36,05	50,67	25,05	34,85
Débit gaz Lacq G20 (20 mbar)	m³/h	2,756	3,812	5,358	2,649	3,685
Débit gaz Groningue G25 (25 mbar)	m³/h	2,929	4,052	5,695	2,816	3,917
Débit gaz Propane G31 (37 mbar)	kg/h	2,020	2,798	3,933	1,944	2,705
Débit sanitaire Δt 30K	l/min	11	15	19	13	16
Pression maxi ECS	bar	10	10	10	10	10
Température maxi chauffage	°C	85	85	85	85	85
Alimentation électricque	V	230	230	230	230	230
Capacité Vase	I	10	12	16	10	12
* Installation	I	120	150	200	120	150
Pression maxi chauffage	bar	3	3	3	3	3

• Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.

Changement de gaz

Les chaudières FRISQUET sont transformables de Gaz Naturel en Propane et de Propane en Gaz Naturel. Une notice spécifique décrivant cette opération est fournie avec le Kit de transformation. Cette opération est simplifiée par l'absence de veilleuse et doit être réalisée par un professionnel. Vous trouvez toutes les indications nécessaires dans les pochettes de transformations gaz disponibles chez votre grossiste habituel.

Attention, vérifier que les indications concernant l'état de réglage mentionnées sur la plaque signalétique ou complémentaire doivent être compatibles avec les conditions d'alimentation locales. Pour les transformations de gaz naturel en propane, le robinet gaz GN doit être supprimé. Raccorder la chaudière directement au détendeur de sécurité 37mbar à l'aide du raccord à braser fourni.

Quelques conseils

• Bruits d'air : Purger la chaudière et les radiateurs.
• Bruits d'eau : Régler la vitesse du circulateur.
• Coup de bélier : Il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier.
• Ceux-ci peuvent eventuellement se répercuter dans la chaudière.
• Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînant des vitesses élevées génératrices du coup de bélier.

Solutions: - Poser un réducteur de pression réglable à membrane

- Poser un anti-belief a membrane.

• Expansion dans le circuit sanitaire : Afin d'éviter toute élévation trop importante de la pression liée à l'expansion dans le circuit sanitaire, il est indispensable de prévoir un groupe de sécurité (ou une soupape) taré à 7 bar si l'alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression. L'écoulement du groupe ou de la soupape doit être raccordé à une mise à l'air libre. Un vase d'expansion « spécial sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif limitant ainsi l'écoulement d'eau.
• Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que des entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets antiretour sur l'eau froide et l'eau chaude.
• Marche en thermosiphon : Lorsque la chaudière est posée à un niveau inférieur à celui des radiateurs, il y a lieu de prévoir un clapet antithermosiphon au départ de la chaudière. Il empêchera la circulation naturelle du fluide par différence de densité.

Protection CONTRE le GEL

• Vidanger totalement l'installation de chauffage ou la protégérer par un antigel chauffage.
• Vidanger totalement l'échangeur sanitaire en ouvrant un robinet d'eau chaude et d'eau froide en point bas, et en dévissant le raccord (E) (voir nomenclature page 11).
• HYDROMOTRIX 23 kW
• 32 kW
• TGP 23 kW
• 32 kW

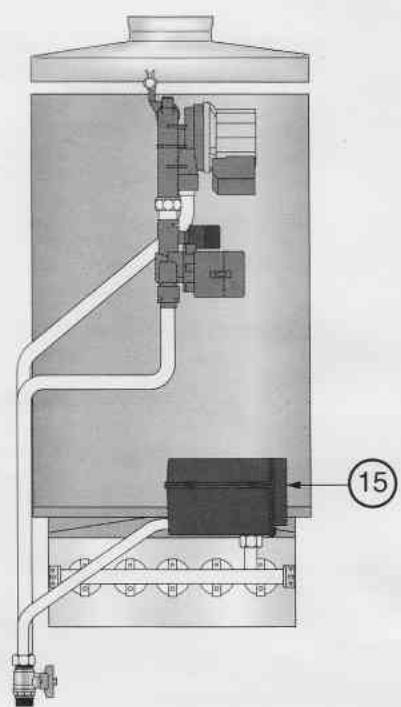

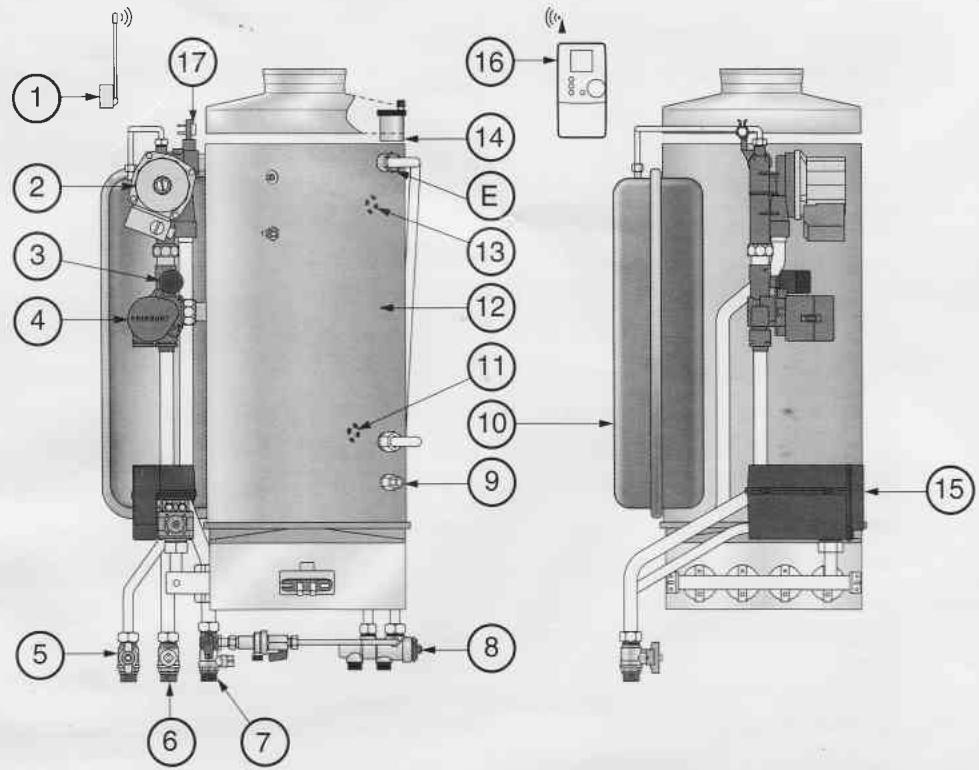

1 - Récepteur radio 2 - Circulateur 3 - Capturateur de pression 4 - Moteur de vanne de régulation 5 - Robinet gaz 6 - Vanne d'isolement retour chauffage 7 - Vanne d'isolement départ chauffage 8 - RTA

9 - Vidange chauffage 10 - Vase d'expansion 11 - Raccord Retour deuxième circuit (en option sur HYDROMOTRIX mixte 23 kW) 12 - Corps de chauffe 13 - Raccord Départ deuxième circuit (en option sur HYDROMOTRIX mixte 23 kW) 14 - Purgeur automatique + manuel

15 - Module/Bloc gaz 16 - Satellite de communication 17 - DAT

• placé à l'arrière du corps de chauffe

-HYDROMOTRIX 45 kW

O ALLUMÉ		E TEINT		CLIGNOTE		ETAT INDIFFÉRENT
stop	stop	stop	stop	stop	stop	Décultant de configuration	Défaut régulation RIF 5000
stop	stop	stop	stop	stop	stop	O AUTO	Défaut régulation RIF 5000
stop	stop	stop	stop	stop	stop	AUTO	Défaut sonde départ
stop	stop	stop	stop	stop	stop	AUTO	Défaut sonde corps de chauffe
stop	stop	stop	stop	stop	stop	AUTO	Sonde sanitaire court circuit
stop	stop	stop	stop	stop	stop	AUTO	Défaut sonde sanitaire
stop	stop	stop	stop	stop	stop	AUTO	Manque d'eau
stop	stop	stop	stop	stop	stop	AUTO	Excès pression d'eau
stop	stop	stop	stop	stop	stop	AUTO	Défaut capteur de pression
stop	stop	stop	stop	stop	stop	AUTO	Défaut vanne régulation
stop	stop	stop	stop	stop	stop	AUTO	Pas de réception radio
stop	stop	stop	stop	stop	stop	AUTO	Surchauffe
stop	stop	stop	stop	stop	stop	AUTO	Evacuation gaz brûlés
stop	stop	stop	stop	stop	stop	AUTO	Sécurité brûlér
stop	stop	stop	stop	stop	stop	AUTO	Radio non initiaisée
stop	stop	stop	stop	stop	stop	AUTO	Mode installation
stop	stop	stop	stop	stop	stop	AUTO	ANOMALIE
eco max	min	max	0 bar 3

Garantie

Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur.

Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.

L'utilisateur bénéficiait en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.

Garantie LONGUE DUREE

Lorsque l'installation et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à :

• 5 ans pour le corps de chauffe, le ballon et le brûleur.
• 2 ans pour les autres composants.

Pour en bénéficier, notre garantie longue durée doit être demandée par l'installateur pour son client.

Il est indispensable de nous retourner la carte de garantie complétée pour que la commande soit enregistrée.
