Type de produit	Module hydraulique multizone pour gestion de chauffage
Marque	SAUNIER DUVAL
Modèle	Z 22
Zones de chauffage	2 zones : basse température et haute température
Composants inclus	1 boîtier de gestion, 1 caisson intégrable, 4 électrovannes, 1 thermostat Exacontrol E7Z, 1 sonde extérieure
Alimentation électrique	230 V / 50 Hz
Fonctions principales	Gestion indépendante de 2 zones, régulation par thermostat d'ambiance et sonde extérieure, anticipation météo, programmation horaire
Compatibilité	Chaudières SAUNIER DUVAL (Isotwin, Thema Condens, Isofast, etc.) et pompes à chaleur Genia Hybrid
Installation	Intégrable, discrète, électrovannes à ouverture lente pour silence. Intervention professionnelle recommandée.
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux. Aucun entretien interne par l'utilisateur.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès de SAUNIER DUVAL. Réparation par professionnel qualifié.
Informations générales	Conçu et fabriqué par SAUNIER DUVAL à Nantes. Garantie et SAV : 0974750275 (0,022 €/min)

FOIRE AUX QUESTIONS - Z 22 SAUNIER DUVAL

Qu'est-ce que le Moduzone Z 22 ?

Le Moduzone Z 22 est un module hydraulique multizone de SAUNIER DUVAL permettant de gérer indépendamment deux zones de chauffage (basse et haute température) via des thermostats d'ambiance Exacontrol.

Combien de zones de chauffage peut-il gérer ?

Le Z 22 gère 2 zones : une zone basse température (plancher chauffant) et une zone haute température (radiateurs).

Est-ce compatible avec ma chaudière SAUNIER DUVAL ?

Oui, il est compatible avec les chaudières Isotwin, Thema Condens, ThemaPlus Condens, Isofast 21 Condens et les pompes à chaleur Genia Hybrid (voir tableau de compatibilité dans la notice).

Quels sont les composants inclus dans le kit ?

Le kit contient : 1 boîtier de gestion électronique, 1 caisson intégrable, 4 électrovannes, 1 thermostat Exacontrol E7Z et 1 sonde extérieure. Un traducteur peut être inclus selon la référence.

Comment fonctionne la régulation du chauffage ?

La régulation utilise le thermostat d'ambiance Exacontrol et la sonde extérieure pour adapter la température en fonction des habitudes et des conditions extérieures (anticipation météo), pour un confort optimal et des économies.

Puis-je installer le Moduzone Z 22 moi-même ?

L'installation est conçue pour être discrète et rapide, mais il est recommandé de faire appel à un professionnel qualifié pour garantir le bon fonctionnement et la sécurité.

Quelle est la différence entre les modèles Z 20 et Z 22 ?

Le Z 20 gère 2 zones de basse ou haute température (même type), tandis que le Z 22 gère 2 zones de températures différentes (une basse et une haute). Le Z 22 inclut également un caisson intégrable.

Comment programmer la température de chaque zone ?

Utilisez le thermostat d'ambiance Exacontrol E7Z fourni. Il permet de programmer la température au degré près et de définir des plages horaires pour chaque zone.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez la notice pour les codes d'erreur. Si le problème persiste, contactez le service client SAUNIER DUVAL au 0974750275 (0,022 €/min) ou faites appel à un installateur agréé.

Où trouver la notice complète du Moduzone Z 22 ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com ou sur le site SAUNIER DUVAL. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI Z 22 SAUNIER DUVAL

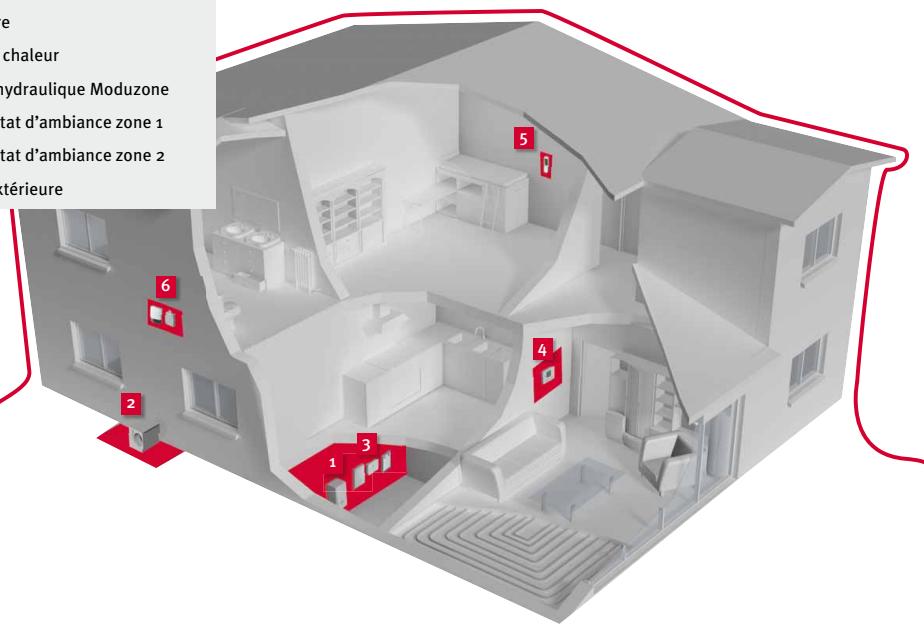

Modulezone dans votre maison

Chaudière 2 Pompe à chaleur 3 Module hydraulique Moduzone 4 Thermostat d'ambiance zone 1 5 Thermostat d'ambiance zone 2 6 Sonde extérieure

Désignation	Utilisation	Visuel	Composants inclus	Référence
Moduzone Z 20	2 zones de basse température ou de haute température		1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004197*
			1 Boîtier de la carte électronique principale + 2 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K010004197**
Moduzone Z 22	2 zones de basse et de haute température		1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure	0010004189*
			1 Boîtier de la carte électronique principale + 1 Caisson intégrable + 4 Électrovannes + 1 Exacontrol E7Z + 1 Sonde extérieure + 1 Traducteur	K01000 4189**
Moduzone Z 11 G	1 zone de basse et de haute température		1 Module de mélange + 1 Electrovanne + 1 Exacontrol E7R	0010011535
Moduzone Z 20 G	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R	0010011536
Moduzone Z 11 C	1 zone de basse et de haute température		1 Module de mélange + 1 Electrovanne + 1 Exacontrol E7R + Examaster	0010011533
Moduzone Z 20 C	2 zones de basse ou de haute température		2 Électrovannes + 1 Exacontrol E7R + Examaster	0010011534

Schémas techniques

Module hydraulique de:

Boîtier de gestion de:

Moduzone Z20

Boîtier de gestion de:

Moduzone Z11 C et Z11 G Moduzone Z20 C et Z20 G

Thermostat d'ambiance

• Exacontrol E7R

Thermostat d'ambiance

• Exacontrol E7Z

Module hydraulique de:

Moduzone Z22

Électrovannes

www.saunierduval.fr

Cachet de votre installateur

Ligne conseil particuliers

0974750275

Coût comptant métropole : 0,022 € TTC/min et 0,09 € TTC de coût de mise en relation

Du lundi au vendredi de 8 h à 18 h

VAILLANT GROUP FRANCE SA 1. INTRODUCTION

8, avenue Pablo Picasso

94132 Fontenay-sous-Bois Cedex

Tél: [phone]- Fax: [phone] SA au capital de 7,328,460 € - 30197233 RCS CREATEL

Saunier Duval

La gestion du chauffage par zone, la clé de votre bien-être

La gestion du chauffage zone par zone

Que votre logement soit équipé de radiateurs et / ou de planchers chauffants, Moduzone vous permet de : gérer jusqu'à 4 zones de manière individuelle. Grâce aux thermostats d'ambiance programmables Exacontrol, vous pouvez programmer la température de chaque pièce, au degré près, selon vos habitudes de vie et vos besoins.

Une solution complète

Moduzone communique avec le système de chauffage via:

• Un boîtier de gestion qui pilote le générateur chaudière, pompe à chaleur ou système hybride
• Un module hydraulique qui permet de gérer les zones indépendamment
• Un thermostat d'ambiance radio calculable par zone livre avec Moduzone ou avec votre générateur
• Un capteur extérieur qui anticipe les variations de température extérieure pour plus de confort

Tranquillité garantie

Disponible en plusieurs versions, Moduzone s'adapte à toutes les installations de chauffage, en neuf et en rénovation. Les différents kits sont composés d'éléments discrets, compatibles avec les chaudières ou les pompes à chaleur Saunier Duval. Fait pour durer, Moduzone est entièrement conçu et fabriqué par Saunier Duval à Nantes.

Un véritable outil de gestion des solutions basse et/ou haute température

Pour des zones de températures différentes Gestion de plusieurs zones de chauffage de manière individuelle * Nécessite un thermostat d'ambiance sans fil par zone de chauffage

Exacontrol E7R ou Exacontrol E7Z - interface client

Moduzone permet de réguler chaque zone de chauffage (plancher chauffant et / ou radiateur) indépendamment par l'intermédiaire d'un thermostat d'ambiance et d'une sonde extérieure (Exacontrol E7R ou Exacontrol E7Z selon le modèle).

Le gain de confort est instantané avec une sonde extérieure et un programmeur

d'ambiance radio qui permettent d'adapter le fonctionnement de la chaudière à la température extérieure et ambiance:

• Fonctionnement le plus économique possible (notion de rendement toujours optimum)
• Temps de réaction le plus court possible (confort maximum)

Examaster - interface pour le professionnel

Écran large avec menus et phrases complètes d'explication:

• Compréhension facile et rapide Risque d'erreurs limité
• Gain de temps

Installation de l'Examaster en intérieur.

Paramétrage du système sur l'Examaster, interventions en extérieur très limitées : - L'installation et la maintenance se font en intérieur (pas de froid, ni de pluie) - Meilleures conditions de travail

Moduzone, gestion multizone

Composé d'éléments discrets, Moduzone peut se monter à loisir sur une installation neuve ou existante ; par exemple, lors d'un changement de chaudière, il est ainsi possible de proposer plus de confort aux clients.

Tableau de compatibilité

Moduzone	Isotwin, Thema Condens (2010), ThemaPlus Condens (2010), Thema AS Condens (2010), Isofast 21 Condens, Isotwin Condens (2010)	ThemaClassic, Thema, ThemaPlus, Thema AS	Isomax Condens (2010)	Genia Hybrid Universal Genia Hybrid Compact Genia Air
Z 20	●	●
Z 22	●	●
Z 11 C			●
Z 20 C			●
Z 11 G				●
Z 20 G				●

• Autres générateurs :

Nous consulter

Facilité d'installation et discrétion garanties

• Kits multizone conçus pour s'installer rapidement
• Fonctionnement avec des électrovannes à ouverture lente pour plus de silence
• Programmateur d'ambiance radio plus facile et discret à installer Tous les réglages de comportement à portée de main Moduzone Z22 encastre: installation soignée et discrète
• Examinaster: interface dédiée pour vous assister dans le réglage via un menu d'installation
