| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Chaudière à condensation |
| Caractéristiques techniques principales | Chaudière murale, système de chauffage central, production d'eau chaude sanitaire |
| Alimentation électrique | 230 V - 50 Hz |
| Dimensions approximatives | Largeur : 600 mm, Hauteur : 800 mm, Profondeur : 400 mm |
| Poids | Environ 50 kg |
| Compatibilités | Compatible avec les systèmes de chauffage à eau chaude |
| Tension | 230 V |
| Puissance | De 24 à 30 kW selon le modèle |
| Fonctions principales | Chauffage central, production d'eau chaude, régulation de la température |
| Entretien et nettoyage | Entretien annuel recommandé, nettoyage des filtres et vérification des composants |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées, réparabilité facilitée par un accès direct aux composants |
| Sécurité | Équipée de dispositifs de sécurité (thermostats, soupapes de sécurité) |
| Informations générales | Garantie de 2 ans, efficacité énergétique élevée, respect des normes environnementales |
FOIRE AUX QUESTIONS - THEMAPLUS CONDENS SAUNIER DUVAL
Questions des utilisateurs sur THEMAPLUS CONDENS SAUNIER DUVAL
Pour régler le programme ECS (Eau Chaude Sanitaire) et la circulation ECS sur votre chaudière Saunier Duval THEMAPLUS CONDENS, suivez les étapes ci-dessous :
Réglage du programme ECS
- Accéder au panneau de commande : Allumez votre chaudière et localisez le panneau de commande principal.
- Entrer dans le mode de réglage ECS : Sur le panneau, sélectionnez le mode ou le menu correspondant à l'ECS, souvent identifié par un symbole d'eau chaude ou l'abréviation "ECS".
- Régler la température de l'eau chaude : Utilisez les boutons de réglage (flèches ou molette) pour ajuster la température de l'eau chaude sanitaire selon vos besoins, généralement entre 40°C et 60°C.
- Programmer les horaires (si disponible) : Si votre chaudière dispose d'une fonction de programmation, définissez les plages horaires pendant lesquelles la production d'eau chaude doit être active, afin d'optimiser la consommation d'énergie.
- Valider les réglages : Confirmez vos choix en appuyant sur le bouton de validation ou en quittant le menu de réglage.
Réglage de la circulation ECS
- Vérifier la pompe de circulation : Assurez-vous que la pompe de circulation ECS est activée. Cela peut être contrôlé via le panneau de commande ou un interrupteur dédié.
- Contrôler les vannes : Vérifiez que les vannes de circulation d'eau chaude sanitaire sont ouvertes pour permettre une bonne circulation.
- Programmer la circulation (si applicable) : Sur certains modèles, il est possible de programmer la mise en marche automatique de la pompe de circulation selon des plages horaires pour limiter les pertes d'énergie.
Ces réglages permettent d'assurer une production d'eau chaude sanitaire efficace et adaptée à votre usage, tout en optimisant la consommation énergétique de votre chaudière.
Le code d'erreur F28 sur une chaudière SAUNIER DUVAL THEMAPLUS CONDENS indique généralement un problème d'allumage. Ce dysfonctionnement peut être causé par plusieurs facteurs, notamment :
- Un manque d'alimentation en gaz.
- Un problème avec l'électrode d'allumage (sale, usée ou mal positionnée).
- Un défaut dans le circuit électrique de la chaudière.
Étapes pour tenter de résoudre le code F28 :
- Vérifiez l'alimentation en gaz :
- Assurez-vous que le robinet de gaz est bien ouvert.
- Contrôlez si d'autres appareils fonctionnant au gaz (comme une cuisinière) fonctionnent normalement.
- Vérifiez l'alimentation électrique :
- Confirmez que la chaudière est correctement alimentée en électricité.
- Vérifiez les fusibles et disjoncteurs liés à la chaudière.
- Réinitialisez la chaudière :
- Éteignez la chaudière via le bouton d'arrêt.
- Attendez quelques minutes avant de la rallumer.
- Contrôlez l'électrode d'allumage :
- Si vous avez les compétences nécessaires, ouvrez le panneau d'accès et examinez l'électrode.
- Elle doit être propre, en bon état et correctement positionnée.
- Contactez un professionnel :
- Si le problème persiste malgré ces vérifications, il est recommandé de faire appel à un technicien qualifié pour un diagnostic approfondi et une réparation sécurisée.
Si votre chaudière SAUNIER DUVAL THEMAPLUS CONDENS met du temps à atteindre la température souhaitée pour le chauffage, plusieurs causes peuvent en être responsables. Voici les points essentiels à vérifier et les actions à envisager :
1. Vérification de la pression d'eau
- Contrôlez la pression sur le manomètre de la chaudière. Elle doit être comprise entre 1 et 2 bars.
- Si la pression est trop basse, il faudra ajouter de l'eau dans le circuit de chauffage via le robinet de remplissage prévu à cet effet.
2. Réglages des thermostats
- Assurez-vous que le thermostat de la chaudière est réglé à une température suffisamment élevée pour le chauffage.
- Vérifiez également le thermostat d'ambiance, s'il y en a un, pour qu'il ne limite pas la montée en température.
3. Purge des radiateurs
- La présence d'air dans les radiateurs ralentit la circulation de l'eau chaude et donc la montée en température.
- Utilisez une clé de purge pour évacuer l'air, en commençant par le radiateur le plus éloigné de la chaudière.
4. Fonctionnement général de la chaudière
- Écoutez si la chaudière fonctionne normalement sans bruits anormaux.
- Observez l'écran pour détecter d'éventuels codes d'erreur indiquant un dysfonctionnement.
5. Entretien régulier
- Un entretien annuel par un professionnel est recommandé pour assurer un fonctionnement optimal.
- Vérifiez que les filtres et échangeurs ne sont pas encrassés, ce qui peut ralentir le chauffage.
6. Faire appel à un professionnel
Si après ces vérifications la montée en température reste lente, il est conseillé de contacter un technicien qualifié pour un diagnostic approfondi et une réparation adaptée.
La chaudière à gaz SAUNIER DUVAL THEMAPLUS CONDENS est équipée d'un panneau de commande permettant de gérer son fonctionnement. Voici les commandes principales que vous pouvez trouver et leur utilisation :
1. Bouton ON/OFF
Ce bouton permet d'allumer ou d'éteindre la chaudière. Il est généralement bien visible sur le panneau de commande.
2. Thermostat de réglage de la température de chauffage
Un cadran rotatif ou un affichage numérique permet de régler la température souhaitée pour le chauffage. Tournez le bouton ou utilisez les flèches pour augmenter ou diminuer la température.
3. Sélecteur de mode
Ce bouton ou sélecteur vous permet de choisir entre différents modes de fonctionnement, comme :
- Chauffage seul
- Eau chaude sanitaire seule
- Mode combiné (chauffage + eau chaude)
4. Indicateurs lumineux
Des voyants lumineux indiquent l'état de la chaudière, par exemple :
- Marche
- Veille
- Mode chauffage
- Présence d'une anomalie ou d'une erreur
5. Affichage numérique
Un écran peut afficher des informations utiles telles que :
- Température actuelle
- Température réglée
- Codes d'erreur en cas de problème
6. Bouton de réinitialisation
En cas de dysfonctionnement ou d'erreur, ce bouton permet de redémarrer la chaudière et d'effacer certains codes d'erreur.
7. Réglage de la pression d'eau
Un manomètre ou une vanne permet de vérifier et ajuster la pression de l'eau dans le circuit de chauffage. La pression idéale est généralement indiquée sur le manomètre.
8. Réglage de la température de l'eau chaude sanitaire
Si votre modèle le permet, un bouton ou un cadran distinct permet de régler la température de l'eau chaude sanitaire fournie par la chaudière.
Ces commandes vous permettent de contrôler le fonctionnement de votre chaudière SAUNIER DUVAL THEMAPLUS CONDENS de manière simple et efficace.
Si votre chauffage SAUNIER DUVAL THEMAPLUS CONDENS ne fonctionne pas, voici plusieurs étapes à vérifier pour identifier et éventuellement résoudre le problème :
1. Vérifiez l'alimentation électrique
- Assurez-vous que la chaudière est bien alimentée en électricité et que le disjoncteur associé est en position ON.
- Vérifiez si d'autres appareils sur la même prise fonctionnent normalement.
2. Contrôlez la pression d'eau
- Consultez le manomètre de la chaudière. La pression doit être comprise entre 1 et 2 bars.
- Si la pression est trop basse, il faudra ajouter de l'eau dans le circuit de chauffage via la vanne de remplissage.
3. Vérifiez les réglages de la chaudière
- Assurez-vous que le thermostat est réglé à une température supérieure à celle de la pièce.
- Vérifiez que la chaudière est en mode chauffage et non en mode arrêt ou uniquement eau chaude sanitaire.
4. Relevez les codes d'erreur éventuels
- Si un code d'erreur s'affiche sur le tableau de commande, notez-le. Ce code indique généralement la nature du problème.
5. Purgez les radiateurs
- Si certains radiateurs ne chauffent pas, il peut y avoir de l'air dans le circuit. Utilisez une clé de purge pour libérer l'air emprisonné.
6. Contrôlez les filtres et les vannes
- Vérifiez que les filtres ne sont pas obstrués et que les vannes des radiateurs sont bien ouvertes.
7. Redémarrez la chaudière
- Éteignez la chaudière, patientez quelques minutes, puis rallumez-la pour voir si le problème persiste.
Si après ces vérifications votre chauffage ne fonctionne toujours pas, il est recommandé de faire appel à un professionnel qualifié pour un diagnostic et une réparation adaptés.
Téléchargez la notice de votre Chaudière à gaz au format PDF gratuitement ! Retrouvez votre notice THEMAPLUS CONDENS - SAUNIER DUVAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil THEMAPLUS CONDENS de la marque SAUNIER DUVAL.
MODE D'EMPLOI THEMAPLUS CONDENS SAUNIER DUVAL

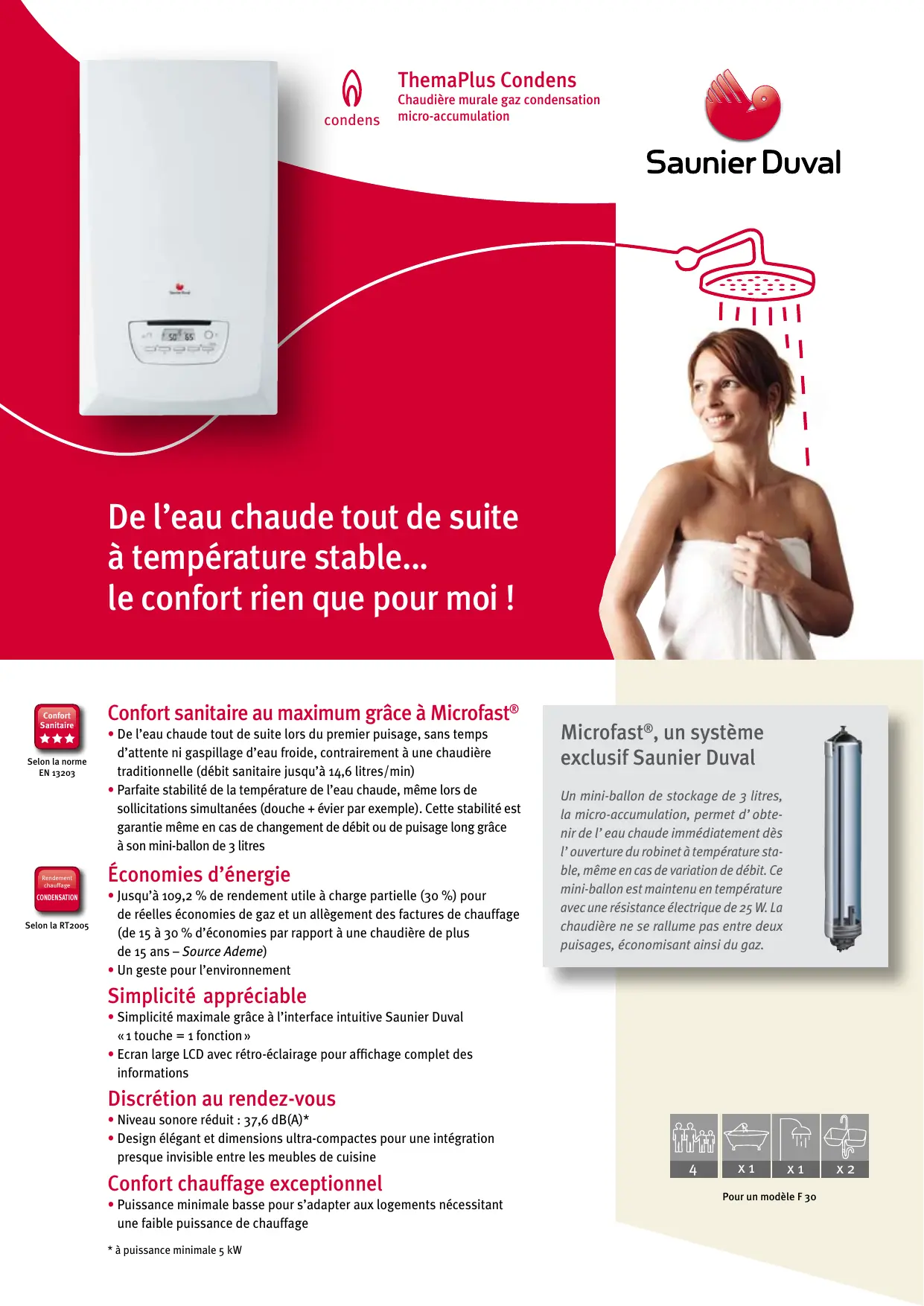

ThemaPlus Condens DPOEFOT Chaudière murale gaz condensation micro-accumulation De l’eau chaude tout de suite à température stable... le confort rien que pour moi !
$POGPSU 4BOJUBJSF 4FMPOMBOPSNF&/ Selon la norme EN 13203 Rendement chauffage CONDENSATION Selon la RT2005 Confort sanitaire au maximum grâce à Microfast®
- De l’eau chaude tout de suite lors du premier puisage, sans temps d’attente Y ni gaspillage
Yd’eau froide, contrairement à une chaudière 1PVSVONPEoMF' traditionnelle (débit sanitaire jusqu’à 14,6 litres/min)
- Parfaite stabilité de la température de l’eau chaude, même lors de sollicitations simultanées (douche + évier par exemple). Cette stabilité est garantie même en cas de changement de débit ou de puisage long grâce à son mini-ballon de 3 litres économies d’énergie
- Jusqu’à 109,2 % de rendement utile à charge partielle (30 %) pour de réelles économies de gaz et un allègement des factures de chauffage (de 15 à 30 % d’économies par rapport à une chaudière de plus de 15 ans – Source Ademe)
- Un geste pour l’environnement Microfast®, un système exclusif Saunier Duval Un mini-ballon de stockage de 3 litres, la micro-accumulation, permet d’obtenir de l’eau chaude immédiatement dès l’ouverture du robinet à température stable, même en cas de variation de débit. Ce mini-ballon est maintenu en température avec une résistance électrique de 25 W. La chaudière ne se rallume pas entre deux puisages, économisant ainsi du gaz. Simplicité appréciable
- Simplicité maximale grâce à l’interface intuitive Saunier Duval « 1 touche = 1 fonction »
- E cran large LCD avec rétro-éclairage pour affichage complet des informations
Discrétion au rendez-vous
- Niveau sonore réduit : 37,6 dB(A)*

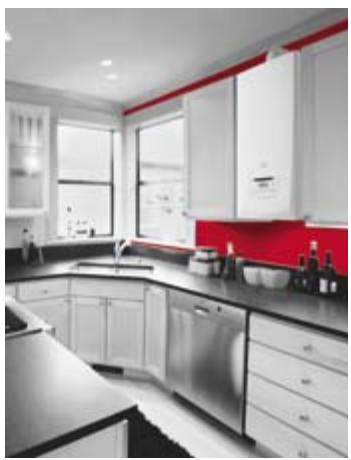

- Design élégant et dimensions ultra-compactes pour une intégration presque invisible entre les meubles de cuisine Confort chauffage exceptionnel
- Puissance minimale basse pour s’adapter aux logements nécessitant une faible puissance de chauffage
- à puissance minimale 5 kW $POGPSU 4BOJUBJSF 4FMPOMBOPSNF&/
1PVSVONPEoMF' Pour un modèle F 30
Caractéristiques techniques ThemaPlus Condens F 25 F 30 Mode d’évacuation Ventouse Ventouse Puissance maximale chauffage (kW) 18,5
Puissance utile ajustable de (80°/60°C) (kW) 4,9 à 18,1 5,9 à 24,5 Puissance maximale sanitaire (kW) 25,5 30,6 Capacité ballon (l) 3 Débit spécifique (∆t30° selon la norme EN 13203)
(l/min) 12,2 14,6 Rendement utile à charge partielle (30 %) (%) 108,4 109,2 Poids net/brut (kg) 38,4 / 42,1 39 / 42,7 Dimensions : hauteur x largeur x profondeur L’équipement de régulation idéal pour une diffusion homogène dans toute la maison (mm) 740 x 418 x 344 740 x 418 x 344
nouveaut Programmateur d’ambiance EXACONTROL E7R EXACONTROL E7R a été conçu pour s’adapter à vos besoins en chauffage selon vos activités dans votre logement et lors de vos absences.
- Programmateur d’ambiance radio
- écran large LCD : parfaite lisibilité
- Rétro-éclairage lors de manipulations
- « 1 touche = 1 fonction » : simplicité d’utilisation
- Réglage de la température intérieure et de l’eau chaude sanitaire : plus de confort
- Réglage en hebdomadaire ou en journalier
- Mode vacances La condensation, comment ça fonctionne ? La chaudière à condensation récupère la chaleur « sensible », à l’identique des chaudières basse température, et une partie de la chaleur « latente » présente dans les fumées, en provoquant la condensation de la vapeur d’eau qu’elle renferme, grâce à 2 pièces maîtresses : l’échangeur condenseur et le brûleur. L’eau de condensation produite est ensuite évacuée vers l’égout. Les utilisateurs peuvent économiser de 15 à 30 % sur leur facture de gaz (sur les consommations de chauffage et d’eau chaude sanitaire par rapport à une chaudière de plus de 15 ans – Source Ademe). Retrouvez toutes les informations sur ThemaPlus Condens et les solutions Saunier Duval sur Exacontrol E7R www.saunierduval.fr
nouveaut Sonde extérieure radio photovoltaïque Pour optimiser le confort de chauffage dans le logement, la sonde extérieure prend en compte la température extérieure.
- Exclusivement associée à EXACONTROL E7R
- Mini-panneau solaire : pas de pile
- Radio : pas de câble Sonde extérieure radio photovoltaïque
éligible à l'éco-prêt à taux 0 % dans le cadre du Grenelle de l'Environnement Selon la loi de finances 2010 Cachet de votre installateur VailLant Group France SA “ Le Technipole ” - 8, avenue Pablo Picasso - 94132 Fontenay-sous-Bois Cedex Tél : 01 49 74 11 11 - Fax : 01 48 76 89 32 - www.saunierduval.fr SA au capital de 7.328.460 E - RCS Créteil B 301 917 233 Document non contractuel - Février 2010 - Imprimé sur papier recyclé VAILLANT GROUP FRANCE se réserve le droit d’apporter toutes modifications techniques sans préavis FP 00020521 Modèle
