MODE D'EMPLOI ISOFAST F 28 E SAUNIER DUVAL

ISOFAST C 28 E - ISOFAST C 28 E NOx ISOFAST C 24 E V - ISOFAST C 35 E ISOFAST F 28 E - ISOFAST F 35 E Utilisateurs, prenez note ! La désignation de votre chaudière est inscrite sur l'instruction collée à l'intérieur du portillon. Reportez-vous au chapitre "Présentation" page 3, vous y trouverez la description des fonctions de base que vous apportera votre chaudière. Le sommaire "Utilisateur" ci-dessous vous renvoie au chapître vous concernant directement pour une bonne utilisation de votre chaudière.

• Présentation
• Page 3 Dimensions p. 4
• Conditions d'installation p. 5
• Conception du circuit chauffage p. 5
• Conception du circuit sanitaire p. 5
• Caractéristiques techniques p. 6
• - 10 Circuit hydraulique p. 11
• - 13 Emplacement de la chaudière p. 14
• Évacuation des gaz brûlés p. 14
• - 16 Sortie ventouses p. 17
• - 18 Plaque de raccordement p. 19
• Pose des canalisations p. 19
• Mise en place de la chaudière p. 20
• Raccordement électrique p. 20
• Mise en service p. 21
• - 22 Fonctionnement/Allumage p. 23
• Sécurités de fonctionnement/remplissage p. 24
• Réglages p. 25
• - 26 Vidange p. 26
• Changement de gaz p. 27
• Entretien p. 27
• Garantie SOMMAIRE UTILISATEUR Présentation p. 27
• Page 3 Fonctionnement/Allumage p. 23
• Sécurités de fonctionnement/remplissage p. 24
• Entretien p. 27
• Garantie Note pour les pays de la CEE ATTENTION, cet appareil a été conçu, agréé et contrôlé pour répondre aux exigences du marché FR français. La plaque signalétique posée à l'intérieur de l'appareil certifie l'origine de fabrication et le pays pour lequel ce produit est destiné. Si vous constatiez autour de vous une anomalie à cette règle, nous vous demandons de contacter l'agence Saunier Duval la plus proche. Nous vous remercions par avance de votre collaboration. p. 27

PRÉSENTATION - Les chaudières ISOFAST C 28 E, ISOFAST C 28 E NOx, ISOFAST C 35 E et ISOFAST C 24 E V sont des chaudières de type atmosphérique, c'est-à-dire que l'air du local où est installée la chaudière sert à la combustion du brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local. ● Les modèles de type NOx intègre une technologie particulière qui leur confère une faible émissivité d'oxydes d'azote (NOx) lors de la combustion. La limitation de ces gaz permet d'éviter que le fonctionnement d'une chaudière n'apporte une contribution additionnelle à l'effet de serre. ● Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie. Rappel : Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur. ● Les autres modèles de type C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée). - Les chaudières ISOFAST F 28 E et ISOFAST F 35 E sont de type étanche c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse. Ce principe offre de nombreux avantages tels que: - Installation dans des encombrements réduits sans nécessité d'aération du local. - Multiples configurations d'installation en fonction des contraintes des locaux. ISOFAST C 28 E, ISOFAST C 28 E NOx et ISOFAST F 28 E Chaudières à double service (chauffage + eau chaude instantanée) : puissance entre 10 kW et 28 kW et allumage électronique. ISOFAST C 35 E et ISOFAST F 35 E Chaudières à double service (chauffage + eau chaude instantanée) : puissance entre 12 kW et 35 kW et allumage électronique. ISOFAST C 24 E V : Chaudière à double service (chauffage + eau chaude instantanée) : puissance entre 10 kW et 24 kW et allumage electronique. L'évacuation des produits de combustion est raccordée à une installation VMC. Catégorie gaz : ISOFAST C 28 E, ISOFAST F 28 E, ISOFAST C 35 E, ISOFAST F 35 E et ISOFAST C 24 E V : II2E+3+, c’està-dire que les chaudières fonctionnent au gaz naturel (G20/G25) ou au gaz butane/propane (G30/ G31). ISOFAST C 28 E NOx : I2E+, c’est-à-dire que les chaudières fonctionnent au gaz naturel (G20/G25). Accessoires Différents accessoires sont disponibles tels que des kits de remplacement sur des installations existantes. Pour obtenir des informations détaillées sur ces diverses possibilités, consultez votre revendeur habituel. Nota : Les chaudières sont équipées d'un système de modulation qui lui permet d'adapter sa puissance entre le mini et le maxi en fonction des besoins de l'installation. De plus, la chaudière est équipée d'un mini ballon de 4 litres d'eau chaude sanitaire qui apporte un confort supplémentaire dans la fourniture de l'eau chaude sanitaire.

ISOFAST type C La chaudière est livrée en deux colis séparés : - la chaudière, - la plaque de raccordement

• 470 (28 et 24 kW) 552 (35 kW) ISOFAST type F La chaudière est livrée en trois colis séparés : - la chaudière, - la plaque de raccordement - la ventouse

Poids net : : 48 kg Poids brut : 50 kg

Poid net : : 54 kg Poid brut : 56 kg

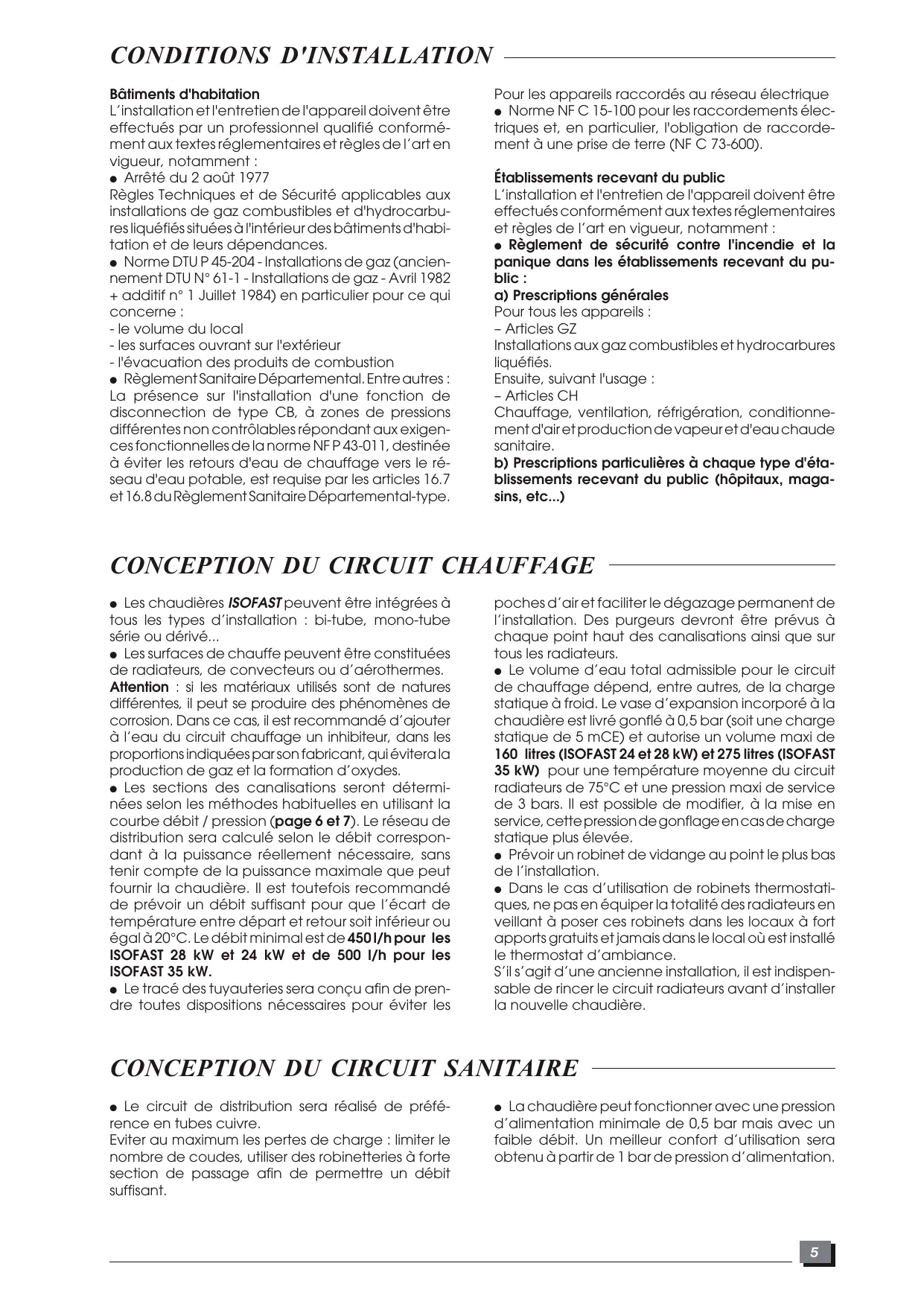

Poid net : : 52 kg Poid brut : 54 kg CONDITIONS D'INSTALLATION Bâtiments d'habitation L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment : ● Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances. ● Norme DTU P 45-204 - Installations de gaz (anciennement DTU N$ 61-1 - Installations de gaz - Avril 1982 + additif n$ 1 Juillet 1984) en particulier pour ce qui concerne : - le volume du local - les surfaces ouvrant sur l'extérieur - l'évacuation des produits de combustion ● Règlement Sanitaire Départemental. Entre autres : La présence sur l'installation d'une fonction de disconnection de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type. Pour les appareils raccordés au réseau électrique ● Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600). Établissements recevant du public L’installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment : ● Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales Pour tous les appareils : – Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. Ensuite, suivant l'usage : – Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

CONCEPTION DU CIRCUIT CHAUFFAGE

Les chaudières ISOFAST peuvent être intégrées à tous les types d’installation : bi-tube, mono-tube série ou dérivé... ● Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d’aérothermes. Attention : si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d’ajouter à l’eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d’oxydes. ● Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe débit / pression (page 6 et 7). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l’écart de température entre départ et retour soit inférieur ou égal à 20$C. Le débit minimal est de 450 l/h pour les ISOFAST 28 kW et 24 kW et de 500 l/h pour les ISOFAST 35 kW. ● Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les

poches d’air et faciliter le dégazage permanent de l’installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs. ● Le volume d’eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d’expansion incorporé à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 160 litres (ISOFAST 24 et 28 kW) et 275 litres (ISOFAST 35 kW) pour une température moyenne du circuit radiateurs de 75$C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée. ● Prévoir un robinet de vidange au point le plus bas de l’installation. ● Dans le cas d’utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports gratuits et jamais dans le local où est installé le thermostat d’ambiance. S’il s’agit d’une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d’installer la nouvelle chaudière.

CONCEPTION DU CIRCUIT SANITAIRE

● Le circuit de distribution sera réalisé de préférence en tubes cuivre. Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à forte section de passage afin de permettre un débit suffisant. La chaudière peut fonctionner avec une pression d’alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur confort d’utilisation sera obtenu à partir de 1 bar de pression d’alimentation.

Rendement sur P.C.I. Température départ chauffage maxi. Régulation chauffage

10,1 10,4 10,1 11,6 10,4 11,7 27,6 27,6 24 34,6 27,6 34,6 90 90 89,5 90

réglable par l'utilisateur entre 38 et 87$C Vase d'expansion circuit chauffage, capacité utile Capacité maxi. de l'installation à 75$C (l) (l) Soupape de sécurité, pression maxi de service (bar) Évacuation des gaz brûlés par conduit (Ø) par tube ventouse (Ø) par tube ventouse (Ø) (m3/h) Entrée air frais Débit d'air neuf (1013 mbar - 0 $C) Débit extraction ( 20 $C - 1013 mbar) Débit d'évacuation des gaz brûlés (m3/h) (g/s) Température fumée ($C) Valeur des produits de la combustion (mesurées au débit thermique nominal et avec le gaz de référence G20) Puissance en eau chaude, Température eau chaude maxi. Débit seuil de fonctionnement en sanitaire Débit spécifique (pour un 6 T de 30$C)

10,4 10,1 11,6 10,4 27,6 24 34,6 27,6

Pression d'alimentation mini Pression d'alimentation maxi Tension d'alimentation Intensité Puissance maxi absorbée (V) (A) (W)

• Une collerette réductrice livrée avec la chaudière permet de se raccorder sur un conduit de Ø 125. Dans ce cas, il convient de respecter scrupuleusement les indications portées au chapître "Évacuation des gaz brûlés" page 15 et 16. Courbe débit/pression

Pom 010a Pression disponible (kPa) entre départ et retour chauffage Pompe ISOFAST 24 et 28 kW

Débit dans le circuit chauffage (l/h) Fig. 2

Ouvert 1/2 tour Ouvert 1/4 tour Ouvert 1 tour Ouvert 2 tours Ø injecteur brûleur Ø diaphragme

12,75 11,1 9,8 13,2 13,8 14,1 2,26 1,96 2,26 2 2,16 1,67 Débit à puissance maxi. (m3/h) Débit à puissance mini. (m3/h) 3,25 3,25 2,85 4,06 3,20 3,98 1,27 1,27 1,27 1,48 1,32 1,48 (mm) 1,20 0,92 1,20 1,20 1,20 1,20 Ø diaphragme Pression d'alimentation Pression au brûleur maxi. (mm) (mbar) (mbar) 6,6 6,1 5,45 7,1 6,6 7,3

15,9 13,9 12,3 16,6 17,3 17,7 Pression au brûleur mini. Débit à puissance maxi. (mbar) (m3/h) 2,26 1,96 2,26 2,00 2,16 1,67 3,45 3,45 3,03 4,32 3,41 4,23 Débit à puissance mini. (m3/h) 1,22 1,22 1,22 1,42 1,40 1,42 (mm) 0,77

0,77 0,77 0,77 0,77 Ø diaphragme Pression d'alimentation Pression au brûleur maxi. Pression au brûleur mini. (mm) (mbar) (mbar) (mbar) 4,9 22,2 3,73

3,85 18,2 3,73 Débit à puissance maxi. Débit à puissance mini. (kg/h) (kg/h) 2,42 0,95

Ouvert 1/2 tour Ø injecteur brûleur Ø diaphragme Pression d'alimentation Pression au brûleur maxi. Pression au brûleur mini. Débit à puissance maxi. Gaz propane (G 31)

(mbar) (mbar) (mbar) Ø injecteur brûleur Gaz butane (G 30)

1,20 0,92 1,20 1,20 1,20 1,20 6,6 6,1 5,45 7,1 6,6 7,3 Ø injecteur brûleur Gaz naturel (G 25)

(mm) (mm) Pression d'alimentation Pression au brûleur maxi. Pression au brûleur mini. Gaz naturel (G 20) ISOFAST C 28 E NOx

Débit à puissance mini. 5,9 4,9 6,3

23,9 23,8 25,1 3,6 3,6 2,94

Pom 058 Pression disponible (kPa) entre départ et retour chauffage

Débit dans le circuit chauffage (l/h) Fig. 3

Puissances, rendement et pertes selon NF D 30-002 (sur PCS) ● ISOFAST C 28 E : Niveaux de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 443 W).

Puissance maximale Température chaudière Température de Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

chaudière départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante Chaudière dans volume habitableChaudière hors volume habitable

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,747 0,757 0,779 0,791 0,786 0,791 0,796 0,801

Puissances, rendement et pertes selon NF D 30-002 (sur PCS) ● ISOFAST C 28 E Nox : Niveaux de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 400 W). ISOFAST C 28 E Nox Puissance maximale Température chaudière ISOFAST C 28 E Nox Puissance minimale Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante chaudière

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,774 0,784 0,803 0,814 0,809 0,814 0,819 0,824

● ISOFAST C 24 E V : Niveaux de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 443 W).

Puissance maximale Température chaudière Température de Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

chaudière départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante Chaudière dans volume habitableChaudière hors volume habitable

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,752 0,762 0,787 0,8 0,795 0,8 0,805 0,81

● ISOFAST C 35 E : Niveaux de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 492 W).

Puissance maximale Température chaudière Température de Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

chaudière départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante Chaudière dans volume habitableChaudière hors volume habitable

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,739 0,749 0,768 0,78 0,775 0,78 0,785 0,79

ISOFAST F 28 E : Niveaux de performances en chauffage : B 300 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 151 W).

Puissance maximale Température chaudière Température de Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

chaudière départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante Chaudière dans volume habitableChaudière hors volume habitable

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,737 0,747 0,765 0,777 0,772 0,777 0,782 0,787

ISOFAST F 35 E : Niveaux de performances en chauffage : B 300 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 179 W).

Puissance maximale Température

chaudière Température de Pm (W)

départ dans les (puissance utile(Rendement utile conditions de base moyenne) varie avec les besoins de chauffage

chaudière départ dans les (puissance utile(Rendement utile conditions de base moyenne) maintenue constante varie avec les besoins de chauffage 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C

Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C 81°C et plus de 66 à 80°C de 51 à 65°C jusqu'à 50°C maintenue constante Chaudière dans volume habitableChaudière hors volume habitable

Chaudière dans volume habitableChaudière hors volume habitable Pam (W) Ppm (W) Pam (W) Ppm (W) moyen sur P.C.S) (Pertes à l'arrêt) (Pertes par parois)(Pertes à l'arrêt) (Pertes par parois 0,758 0,768 0,778 0,786 0,781 0,786 0,791 0,796

CIRCUIT HYDRAULIQUE ISOFAST C 28 E, ISOFAST C 35 E et ISOFAST C 24 E V 12345678910 11 12 13 14 15 16 - Capteur de température sanitaire Vanne trois voies Mécanisme gaz Boîtier d'allumage Résistance de maintien en température Ballon de micro accumulation de 4 l Brûleur Électrodes d'allumage Chambre de combustion Capteur de température du ballon Échangeur circuit chauffage Sécurité de refoulement cheminée Soupape de sécurité à 3 bars Boîtier de commande électronique Détecteur de débit sanitaire Bipasse 17 18 19 20 21 22 23 24 25 - Échangeur circuit sanitaire Circulateur Vase d'expansion Capteur de température chauffage Thermostat de sécurité de surchauffe Électrode de contrôle de flamme Boîtier coupe tirage Soupape sanitaire Sécurité manque d'eau

Retour chauffage Arrivée eau froide Départ chauffage Départ eau chaude Arrivée gaz

CIRCUIT HYDRAULIQUE ISOFAST C 28 E NOx 12345678910 11 12 13 14 15 16 - Capteur de température sanitaire Vanne trois voies Mécanisme gaz Boîtier d'allumage Résistance de maintien en température Ballon de micro accumulation de 4 l Brûleur Électrodes d'allumage Chambre de combustion Capteur de température du ballon Échangeur circuit chauffage Sécurité de refoulement cheminée Soupape de sécurité à 3 bars Boîtier de commande électronique Détecteur de débit sanitaire Bipasse 17 18 19 20 21 22 23 24 25 - Échangeur circuit sanitaire Circulateur Vase d'expansion Capteur de température chauffage Thermostat de sécurité de surchauffe Électrode de contrôle de flamme Boîtier coupe tirage Soupape sanitaire Sécurité manque d'eau

Retour chauffage Arrivée eau froide Départ chauffage Départ eau chaude Arrivée gaz

CIRCUIT HYDRAULIQUE ISOFAST F 28 E et ISOFAST F 35 E 12345678910 11 12 13 14 15 16 - Capteur de température sanitaire Vanne trois voies Mécanisme gaz Boitier d'allumage Résistance de maintien en température Ballon de micro accumulation de 4 l Brûleurs Électrode d'allumage Chambre de combustion Capteur de température du ballon Échangeur circuit chauffage Pressostat Soupape de sécurité à 3 bars Boitier de commande électronique Détecteur de débit sanitaire Bipasse 17 18 19 20 21 22 23 24 25 - Échangeur circuit sanitaire Circulateur Vase d'expansion Capteur de température chauffage Thermostat de sécurité de surchauffe Électrode de controle de flamme Extracteur Soupape sanitaire Sécurité manque d'eau

Retour chauffage Arrivée eau froide Départ chauffage Départ eau chaude Arrivée gaz

20 mm mini Ins 050a 2 m10 au sol Déterminer la position de la chaudière en ayant soin : ● De réserver une distance latérale minimale d’environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité, ● De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C ). Cette condition est satisfaite si la barrette de fixation (fig. 7) est positionnée à 2,10 m du sol, ● D’éviter la fixation sur une cloison légère, ● D’éviter de placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l’atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C) L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit. Si la chaudière n’est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l’étanchéité du raccordement ultérieur. Fig. 7 ÉVACUATION DES GAZ BRÛLÉS ISOFAST F 28 E et F 35 E Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations. Ins 026

ÉVACUATION DES GAZ BRÛLÉS ISOFAST C 28 E/NOx Important : Le conduit d’évacuation doit être réalisé de façon à ce qu’en aucun cas l’eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre (fig. 9). Fig. 9 Raccordement chaudières ISOFAST C 28 E/NOx : La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de Ø 140. Cependant, si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de Ø 125 pour autant que les contraintes indiquées dans le tableau ci-dessous soit respectées.

Attention : Pour une longueur L comprise entre 2 et 4 m et un conduit de Ø 125 mm, il convient de monter le diaphragme (a) fourni avec la collerette réductrice, ceci permettant de ramener la puissance à 26 kW. Dans ce cas, ne pas oublier de coller sur le portillon la plaque signalétique fournie avec le diaphragme.

Diaphragme (mm) Pression au brûleur maxi. (mbar) Pression au brûleur mini. (mbar) Débit à puissance maxi. (m3/h ou kg/h) * Débit à puissance mini. (m3/h ou kg/h) * G 20 5,9 11,4 2,26 3,05 1,27 G 25 5,9 14,1 2,26 3,25 1,22 G 30 4,45 19,9 3,73 2,28 0,95 G 31 4,45 25,7 3,73 2,24 0,93 2/ ISOFAST C 28 E NOx Diaphragme (mm) Pression au brûleur maxi. (mbar) Pression au brûleur mini. (mbar) Débit à puissance maxi. (m3/h ou kg/h) * Débit à puissance mini. (m3/h ou kg/h) * G 20 5,75 10,1 1,96 3,06 1,27 G 25 5,75 12,5 1,96 3,25 1,22 G 30

Pho 256a Caractéristiques à 26 kW :

• (m3/h en G 20 et G 25; kg/h en G 30 et G 31) Hauteur de cheminée (L) 1,6 à 2 m 2à4m 4 à 10 m Plus de 10 m Ø (mm) des conduits (fig. 6) Puissance utile maximale autorisée D1 = 140 et D2 * 140 28 kW D1 = 125 et D2 * 125 configuration non admise D1 = 140 et D2 * 140 28 kW D1 = 125 et D2 * 125 26 kW D1 = 140 et D2 * 140 28 kW D1 = 125 et D2 * 125 28 kW D1 = 140 et D2 * 140 28 kW D1 = 125 et D2 * 125 28 kW

Isofast C 24 E V (Ventilation Mécanique Contrôlée) Important : – prévoir une longueur de tuyaux d’évacuation qui soit la plus courte possible et éviter les coudes. – ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu’à leur température d’environ 150 $C. – respecter le diamètre de la buse d’évacuation et d'extraction. Le conduit d’évacuation doit être réalisé de façon à ce qu’en aucun cas l’eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre (fig. 10).

Attention : La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. ● Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale. Ins 051 Raccordement chaudières ISOFAST C 24 E V : La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de Ø 140. Cependant, si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de Ø 125. ● La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière. ● Remettre en route après avoir réarmé le thermostat bilame ÉVACUATION DES GAZ BRÛLÉS ISOFAST C 35 E

Ins 051 Raccordement des chaudières Isofast C 35 E Important : Veiller à respecter une hauteur L minimale de 2 m avec D1 = 140 mm et D2 * D1. Fig. 11

Important : Le conduit d’évacuation doit être réalisé de façon à ce qu’en aucun cas l’eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre (fig. 11).

SORTIES VENTOUSE Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval. En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés. SYSTÈME VENTOUSE CONCENTRIQUE HORIZONTALE Ø 60 et Ø 100 mm (installation de type C12) Perte de charge maximale : 80 Pa. Cette valeur maximale est atteinte avec une longueur de ventouse (L) de : - 3,5 m et un coude pour les chaudière 28 kW - 2 m et un coude pour les chaudières 35 kW Toutes les fois qu'un coude 90$ supplémentaire est nécessaire (ou 2 à 45$), la longueur (L) doit être réduite d'un mètre.

Isofast F 28 E : Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L) est supérieure à 1 m. Hab 249a

Isofast F 35 E : placer le diaphragme sur l'extracteur lorsque la longueur (L) est inférieure à 0,3 m. (Le diaphragme est à commander auprès de votre fournisseur habituel) Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

• G - De tubes d'évacuation verticaux ou horizontaux p. 600
• H - D'un angle de l'édifice p. 300
• I - D'une rentrée de l'édifice p. 1000
• L - Du sol ou d'un autre étage p. 1800
• M- Entre deux terminaux verticaux p. 1500
• N - Entre deux terminaux horizontaux p. 600

Ven 060b A - Sous une fenêtre ....................................... B - Sous une bouche d'aération ................... C - Sous une gouttière .................................... D - Sous un balcon ......................................... E - D'une fenêtre adjacente ......................... F - D'une fenêtre d'aération adjacente ......

SORTIES VENTOUSE SYSTÈME VENTOUSE DOUBLE FLUX 2 x Ø 80 mm (installation de type C52) Perte de charge maximale : 80 Pa. Cette valeur maximale est atteinte avec une longueur de ventouse (L1) + (L2) de : - 25 m, deux coudes et le séparateur pour les chaudières 28 kW - 19 m, deux coudes et le séparateur pour les chaudières 35 kW Attention : les terminaux d'amenée d'air comburant et d'évacuation des produits de combustion ne doivent pas être installés sur des murs opposés du batiment.

Ø 80 et Ø 125 mm (installation de type C32)

Perte de charge maximale : 80 Pa. Cette valeur maximale est atteinte avec une longueur de ventouse (L) de: - 11,5 m et l'adaptateur pour les chaudière 28 kW - 4,5 m et l'adaptateur pour les chaudière 35 kW

Isofast F 28 E : Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L) est supérieure à 8 m. Isofast F 35 E : aucun diaphragme n'est à monter quelque soit la longueur (L). Important : Isofast F 28 E : Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L) est supérieure à 2 m. Isofast F 35 E : placer le diaphragme sur l'extracteur lorsque la longueur (L) est inférieure à 0,75 m. (Le diaphragme est à commander auprès de votre fournisseur habituel) Recommendations normatives : Installations de type C12 et C32 : les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté. Installations de type C42 : Consulter votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs. Les pertes de pressions admissibles sont indiquées dans les différentes configurations ci-dessus. Installations de type C 52 : Tout conduit traversant une paroi et dépassant 80$C doit être isolé thermiquement au niveau de ce passage. L'isolation peut être faite à l'aide d'un matériau isolant approprié d'épaisseur * à 10 mm et de conductibilité thermique h) 0,04 W/(m.K).

La plaque de raccordement est équipée de gauche à droite, de : A - retour chauffage avec vis d'isolement (v) et robinet de vidange (u). B - arrivée eau froide avec vis d'isolement (m), filtre et limiteur de débit à 15 l/min. C - départ chauffage avec vis d'isolement (q), vis de vidange (r) et soupape (s1). D - départ eau chaude sanitaire et soupape (s2). F - arrivée gaz G - disconnecteur avec robinet de remplissage (t)

Pla 186a A raccorder sur un circuit d'évacuation vers les égouts. Fig. 12

POSE DES CANALISATIONS

Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départs et s'assurant que leur parcours ne gènera en rien le remontage de la grille sous la chaudière. Important : n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

Raccordements "chauffage" mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 18 x 20.

Raccordements "sanitaire" mamelon mâle 15 x 21 (1/2" gaz) avec tubulure à souder pour tube cuivre 14 x 16.

Important : Le circuit d'évacuation des soupapes de sécurité (fig. 13) devra comporter un dispositif qui rende visible l'écoulement de l'eau. Ce dispositif (par exemple, un entonnoir à l'air libre) doit être placé aussi près que possible de la chaudière. Fig. 13 Sec 053 ● Raccordements "gaz" mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 16 x18.

MISE EN PLACE DE LA CHAUDIÈRE Pose de la chaudière Rappel : la mise en place de la chaudière devra être réalisée exclusivement par professionnel qualifié. Avant d’effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l’aide d’un produit approprié afin d’éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d’être entraînés dans la chaudière, ce qui en perturberait le fonctionnement. NB : un produit solvant risque d'endommager le circuit. ● Positionner la chaudière au dessus de la patte d'accrochage ● Laisser descendre la chaudière. ● Mettre en place les joints sur les différents raccords. Visser les raccords entre la chaudière et la plaque de raccordement. RACCORDEMENT ÉLECTRIQUE Branchement de l'alimentation électrique (fig. 14) ● Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre. Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm. Important : Veillez à respecter le raccordement phase et neutre sur la chaudière. le raccordement électrique de l'appareil doit être réalisé par un professionnel qualifié. Toutes interventions à l'intérieur de l'appareil doivent être réalisées par le service après vente ou la station technique agréée Saunier Duval Eau Chaude Chauffage. Ins 060

Fig. 14 Attention : le remplacement du câble d'alimentation électrique ne pourra se faire qu'avec un câble souple du type 3 x 0,75 mm2 H05VV-F. Raccordement du thermostat d'ambiance 1 — Connecter les fils du thermostat 24 V et de la résistance anticipatrice sur les trois bornes du bornier (E) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, laisser le pontet sur les deux bornes supérieures du bornier (fig. 15). Sec 054 Fusible T 125 mA commande à distance Avec thermostat d'ambiance Sur ce bornier vient se raccorder exclusivement un module de commande à distance fourni en option par Saunier Duval. En cas d'installation de cette commande à distance, veiller à conserver le shunt du T.A. au bornier E.

Alimentation gaz ● Ouvrir le robinet du compteur. ● Vérifier l’étanchéité du raccordement gaz. ● S’assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l’installation sont en service. Alimentation électrique ● S’assurer que la chaudière est bien alimentée sous 230 V. Appuyer sur le bouton 1 du tableau de commande. Remplissage des circuits : Appuyer sur le bouton de mise en fonctionnement : Hab 260

Ouvrir bouchon de purgeur situé sur la pompe et les purgeurs de l'installation Ouvrir les vis d'isolement v, et q : la fente de la vis doit être dans le sens de l'écoulement. Dévisser complètement la vis d'isolement m. Reg 008

Ouvrir le robinet de remplissage (t) de la plaque de raccordement jusqu'à ce que l'afficheur indique une pression entre 1 et 2 bars.

Purger chaque radiateur jusqu'à écoulement normal de l'eau puis refermer les purgeurs.

Laisser le bouchon du purgeur de la pompe ouvert :

Ouvrir les différents robinets d'eau chaude pour purger l'installation Ins 062 Reg 008 Ins 061

S'assurer que l'afficheur indique une pression entre 1 et 2 bars sinon reprendre le remplissage Hab 260

FONCTIONNEMENT Description du tableau de commande :

1 - Bouton de mise en marche.

2 - Sélection mode été/hiver

3 - Réglage de la température de l'eau chaude

4 - Visualisation de la température demandée

5 - Afficheur d'information

6 - Réglage de la température du circuit chauffage

7 - Visualisation de la température demandée dans

le circuit chauffage

8 - Éclairage de l'afficheur

ou, par un appui de plus de 5 s, accès aux données techniques de la chaudière (Installateur et SAV) Hab 222 Hab 221

FONCTIONNEMENT Allumage de la chaudière : S'assurer que : ● la chaudière est alimentée électriquement ● le robinet gaz est ouvert Puis suivre les instructions données ci-dessous :

Appuyer sur le bouton de mise en fonctionnement (1) : Hab 262

Arrêt de la chaudière : appuyer sur le bouton (1)

Pour passer en mode HIVER (Chauffage + eau chaude) Régulation de la température de l'eau chaude

Régulation de la température du chauffage Hab 261 Pour passer en mode ÉTÉ (Eau chaude seule) Nota : les paramètres de température restent sauvegardés même en l'absence d'alimentation pendant plusieurs mois.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition. Isofast C 24 E V : dans le cas d'une utilisation dans un ensemble collectif, l'installation comporte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise. Sec 052 ISOFAST F 28 E,

Sécurité sur le débit d'air Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière. Dans ce cas, prévenir votre service après-vente agréé le plus proche. En cas de coupure de courant La chaudière cesse de fonctionner. Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service. Présence d'air dans les canalisations : ● Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir : - de fuites légères sur l'installation et dont il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage auquel il

➜ Toutes les fois où l'afficheur présente le pictogramme du téléphone et quel que soit le chiffre inscrit à gauche, il convient de prévenir votre installateur ou le service après-vente agréé le plus proche.

Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaître. Remplissage de l'installation :

Cet affichage indique que l'installation manque d'eau. Il convient donc de procéder au remplissage. Pour cela : ● Ouvrir le robinet de remplissage (t) placé sous la chaudière jusqu'à ce que l'afficheur indique une pression entre 1 et 2 bars.

Sécurité de surchauffe Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel) le code 05 apparaît sur l'afficheur. Dans ce cas, appeler votre service après vente agréé le plus proche. Pour tous les modèles ISOFAST : ➜ Cet affichage signifie que la chaudière s'est mise en sécurité après détection d'un défaut de flamme ou d'arrivée gaz. Pour remettre en fonctionnement la chaudière : ● Éteindre la chaudière en appuyant sur le bouton 0/1, ● attendre quelques secondes, ● Réappuyer sur le bouton 0/1 Pla 213 ➜ Cet affichage signifie que le défaut de refoulement de cheminée ou VMC persiste. Dans ce cas, prévenez votre installateur ou le service après-vente agréé le plus proche. faudrait remédier par un traitement approprié de l'eau du circuit. Hab 260 Isofast type C : Sécurité de refoulement cheminée/Sécurité individuelle VMC S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarment automatique (ou manuel pour les modèles VMC) placé en haut du coupe tirage de la chaudière provoque l'arrêt de l'appareil : dans ce cas un symbole apparait dans l'afficheur (voir ci-dessus) et le voyant clignote. La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. RÉGLAGES Accès aux données techniques de la chaudière Ces données sont réservées à l'usage des installateur et des S.A.V. L'appui pendant plus de 5 s sur ce bouton permet d'accéder aux données techniques de la chaudière. Un menu de "paramètres de fonctionnement" et un menu "historique de défaut" permettront au technicien agréé Saunier Duval d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements. Nota : l'afficheur revient à sa position normal au bout d'une minute sans manipulation ou après un nouvel appui de plus de 5 s sur ce même bouton. Adaptation de la puissance chauffage La puissance maximale de la chaudière en mode chauffage peut être réglée à toute valeur comprise entre les puissances indiquées page 6. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé. Menu des "paramètres de fonctionnement" Une impulsion sur + ou - permet d'afficher successivement 12 fonctions numérotées de 01 à 12

Lecture de la valeur Menu "historique de défauts" Une impulsion sur + ou - permet d'afficher successivement 10 critères F0 à F9 Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiomètre (fig. 17). La valeur de réglage est fournie par l'afficheur dans le menu des paramètres de fonctionnement (sauf ISOFAST C 24 E V), fonction 01 (fig.16).

Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire. Réglage du débit du circuit chauffage Il est nécessaire d’adapter ce débit en fonction du calcul de l’installation. La chaudière est livrée avec la vis a fig. 18 du bipasse intégré ouvert de 1/2 tour; en fonction des besoins effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l’installation selon la courbe débit / pression (page 6 et 7).

mode code de l'anomalie Nota : Un appui sur cette touche permet de passer d'un menu à l'autre Fig. 16 Réglage de la puissance en chauffage

Potentiomètre de réglage Fig. 17 Reg 052 Fig. 18 Reg 054 La valeur de réglage en kW se lit directement sur l'afficheur dans le menu "paramètres de fonctionnement"

RÉGLAGES Choix de fonctionnement au niveau de la carte - Retirer le bouchon (b) placer sur l'intérieur du tableau de commande (fig. 19) pour accéder au switch SW1. - La position de 7 interrupteurs sur ON ou OFF du switch SW1 détermine différents paramètres de fonctionnement de la chaudière.

53$C Interrupteur 3 sonde ex. OFF

Interrupteur 1 Interrupteur 2 Température maxi. Fig. 19 SW1 Interrupteur 4 Interrupteur 5

OFF OFF avec avec brûleur T.A. Interrupteur 6 Cde distance déporté Interne Interrupteur 7 Clapet fumée non oui

Réglages usine VIDANGE Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage. Vidange du circuit sanitaire ● Fermer le robinet du compteur d'eau. ● Ouvrir un ou plusieurs robinets. Vidange de la chaudière seule Fermer les vis d'isolement (q) et (v) et (la fente de la vis doit être alors perpendiculaire au sens d'écoulement). ● Ouvrir la vis de vidange (r) et (u) située respectivement sur le départ et le retour chauffage et faire une prise d'air. ● Ouvrir un ou plusieurs robinets de puisage d'eau chaude puis tourner la vis d'isolement (m) jusqu'en butée vers la droite.

Vidange du circuit chauffage ● Ouvrir le robinet de vidange prévu au point bas de l'installation. ● Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (r) de la chaudière.

En cas de changement de la nature du gaz alimentant l’installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé à l’aide d’une pochette dite "Changement de gaz" composée d'une rampe équi- pée d'injecteurs brûleurs et d'un mécanisme gaz réglé en usine. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectuées que par un professionnel qualifié. ENTRETIEN Aux termes des arrêtés sanitaires départementaux l'entretien des appareils de chauffage est obligatoire. Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôlera plus spécialement les organes de sécurité et les dispositifs d'asservissements. Cette visite annuelle peut être réalisée dans le cadre d'un abonnement d'entretien dont les différentes variantes peuvent couvrir tout ou partie des interventions concernant le déplacement, la maind'œuvre et les pièces détachées. Cet entretien périodique lié à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la déficience éventuelle d'un composant. Il ne libère pas l'utilisateur des travaux de ramonage ou autre entretien afférent à l'installation proprement dite. GARANTIE Pour que la garantie de la chaudière soit effective, appeler dès la fin des travaux d’installation la station technique agréée Saunier Duval Eau Chaude Chauffage la plus proche. Celle-ci effectuera gratuitement les contrôles et réglages de l’appareil, la carte de garantie étant adressée directement par nos soins à l’utilisateur.
