MODE D'EMPLOI Lifestyle 135 BOSE

Veuillez lire ce guide

Prenez le temps de lire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure.

Tous les produits Bose doivent être utilisés en respectant les réglementations locales et nationales.

CAUTION RISK OF ELECTRICAL SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.

AVIS RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L'ARRIÈRE). IL NE SE TROUVE À L'INTÉRIEUR AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'USAGER. S'ADRESSER À UN RÉPARATEUR COMPÊTENT.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

AVERTISSEMENTS :

• Afin d'éviter tout risque d'électrocution, insérez bien la fiche du cordon d'alimentation dans la fente correspondante de la prise d'alimentation.
• Pour limiter les risques d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.
• Protégez l'appareil de tout risque de ruissellement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil. Comme avec tout appareil électronique, veillez à ne pas renverser de liquides sur aucune partie de l'appareil. Les liquides peuvent provoquer des pannes et/ou un risque d'incendie.
• Ne jamais placer d'objets enflammés, tels que des bougies allumées, sur l'appareil.
• Certaines petites pièces présentent un risque de suffocation. Ne pas laisser à la portée des enfants de moins de 3 ans.

ATTENTION

• N'apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut compromettre votre sécurité, le respect des réglementations et les performances, et invalidera la garantie.
• L'écoute prolongée de musique à volume élevé peut causer des troubles auditifs. Il est conseillé de ne pas utiliser le casque audio au volume maximum, en particulier pendant de longues durées.

Remarques :

• Lorsque la fiche d'alimentation ou la prise multiple est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.
• Ce produit doit être utilisé à l'intérieur. Il n'a pas été conçu ni testé pour une utilisation en extérieur, dans des véhicules ou sur des bateaux.
• L'étiquette d'identification du produit est située à la base ou à l'arrière de l'appareil.
• Les câbles d'interconnexion fournis avec cet appareil n'ont pas été approuvés pour une installation encastrée. Consultez la réglementation locale pour connaître le type de câblage correct pour une installation encastrée.
• Utilisez exclusivement le cordon fourni avec ce produit.

Veiller à se débarrasser des piles usagées conformément aux réglementations locales. Ne l'incinérez pas.

Ce produit est conforme à toutes les directives de la Communauté Européenne qui s'y appliquent. L'attestation complète de conformité est disponible à l'adresse www.bose.com/static/compliance.

Informations de sécurité complémentaires

Vous trouverez des instructions complémentaires dans le document intitulé Informations de sécurité importantes joint au carton d'expédition.

Instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité.

6. Utilisez uniquement un chiffon sec pour le nettoyage.

7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.

8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.

9. Si une fiche avec mise à la terre est utilisée, veillez à ne pas désactiver la sécurité offerte par les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différentes. Les prises de type terre sont équipées de deux fiches mâles et d'un orifice pour la mise à la terre. Cet orifice (fiche femelle) est destiné à assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour qu'il remplace cette prise obsolète.

10. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifié(e) par le fabricant ou vendu(e) avec l'appareil. Lorsque vous utilisez un chariot, faites attention à ne pas vous blesser en déplaçant l'ensemble chariot/appareil, car celui-ci risque de basculer.

13. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non utilisation.

14. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).

HDMI et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux USA et dans d'autres pays.

iPod et iPhone sont des marques commerciales d'Apple Inc., et des marques déposées aux États-Unis et dans d'autres pays.

©2011 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

BIENVENUE 6

Merci ! 6

Déballage 6

Kit de montage mural 7

Assemblage du système 8

Étape 1: Installation de l'enceinte array 8

Étape 2: Installation de la console .... 11

Étape 3: Installation du module Acoustimass ^® ..... 14

Première mise en service 15

Étape 1: Configurer la télécommande ..... 16

Étape 2: Mettez votre système sous tension et suivez les instructions qui s'affichent .... 16

En cas de problème lors de la configuration ..... 17

Nous vous remercions d'avoir choisi un système home cinéma Bose® LIFESTYLE®. Ce guide contient des instructions pour l'installation et la configuration étape par étape de votre nouveau système.

Votre nouveau système home cinéma comprend une enceinte array, une console de commande, un module Acoustimass, une télécommande universelle et une station d'accueil pour iPod ou iPhone.

Déballage

Lors du déballage, si vous remarquez que l'un des éléments du système semble endommagé, n'essayez pas de l'utiliser. Avertissez immédiatement Bose ou un revendeur Bose® agréé. Pour contacter Bose, consultez la liste d'adresses incluse dans le carton d'emballage.

Mettez de côté tous les matériaux d'emballage. Ils offriront la meilleure protection possible en cas d'expédition ou de transport.

Contenu du carton:

- Enceinte array
- Module Acoustimass®
- Kits d'accessoires

Chaque kit est identifié par une icône sur le carton. Ces icônes sont affichées lors de la configuration du système pour indiquer l'emplacement des pièces nécessaires.

Kit de câbles et cordons d'alimentation

audio

Cordon d'alimentation secteur*

Antenne AMCâble d'en

Kit de la télécommande

ecommande

Télécommande

Piles

Casque de calibrage audio ADAPTiQ®

Station d'accueil pour iPod ou iPhone

Antenne FM Câble émetteur IR

Pieds d'extension enceinte array

Câble audio stéréo

JOSE LIFESTYLE '235V135 HOME ENTERTAINMENT SYSTEM LIFESTYLE 'V35V25 HOME ENTERTAINMENT SYSTEMS LIFESTYLE 'T20V T10 HOME T. DATES SYSTEMS

Guide d'utilisation

Kit de la console de commande

Console de commande Câble HDMI™ Boîtier d'alimentation

Kit de montage mural

L'enceinte array peut être montée au mur. Pour ce faire, contactez Bose afin d'acquérir le kit de montage mural WB-135.

ATTENTION : Pour fixer l'enceinte array au mur, n'utilisez pas de matériel de fixation murale autre que le kit WB-135.

ATTENTION : Ne placez pas l'enceinte array à proximité d'une source de chaleur telle qu'une cheminée. Tout dommage subi par votre enceinte array par suite d'une mise en place à proximité d'une source de chaleur ne sera pas couvert par la garantie limitée de votre système LIFESTYLE®.

Assemblage du système

Remarque : Le système LIFESTYLE® 135 utilise les réflexions sur les surfaces de la pièce pour produire une impression d'espace sonore. Pour obtenir un son de qualité, il est déconseillé de placer l'enceinte array dans un meuble fermé ou en diagonale dans un angle.

Remarque : Pour éviter les interférences radio, éloignez les autres équipements générant des ondes radio (routeur WiFi, autre appareil sans fil, four à micro-ondes, etc.), de l'enceinte array et du module Acoustimass®.

Étape 1 : Installation de l'enceinte array

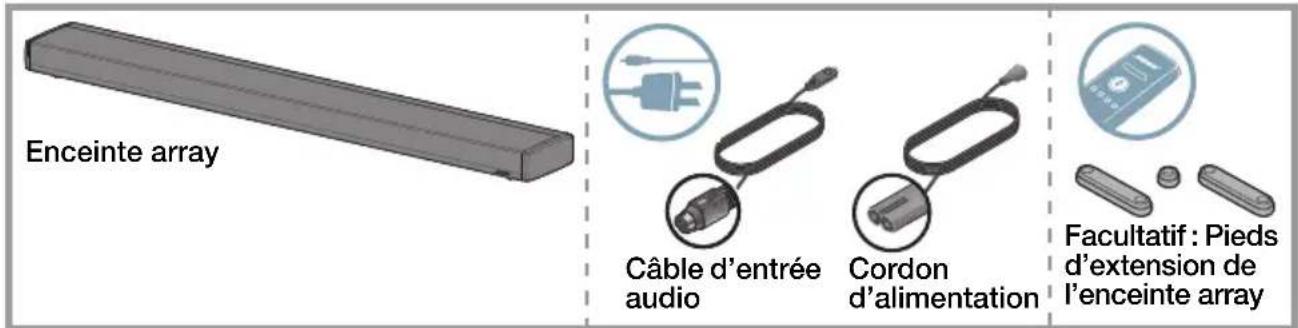

Accessoires nécessaires :

Enceinte array Câble d'entrée audio Cordon d'alimentation Facultatif : Pieds d'extension de l'enceinte array

A. Posez l'enceinte array, grille vers le bas, sur la table devant votre téléviseur.

Remarque : Pour protéger la surface de la table, vous pouvez placer provisoirement un chiffon sous l'enceinte array. Vous pouvez aussi utiliser à cet effet le sachet de mousse retiré de l'enceinte array.

Remarque : Veillez à retirer tous les films de protection de l'enceinte array avant de la mettre en service, faute de quoi ils pourraient avoir un effet négatif sur les performances acoustiques.

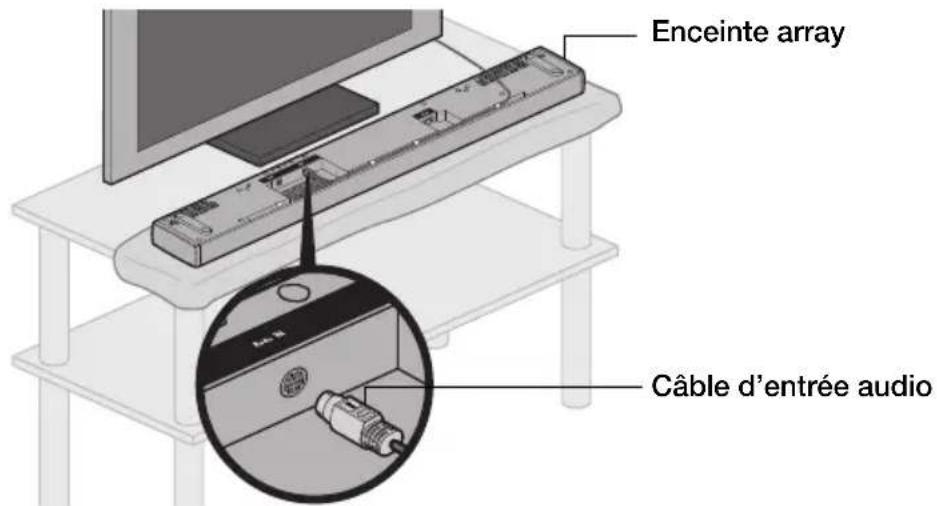

B. Connectez le câble d'entrée audio au connecteur Audio In de l'enceinte array. Veillez à présenter la flèche gravée sur le méplat de la fiche vers le haut.

Enceinte array Câble d'entrée audio

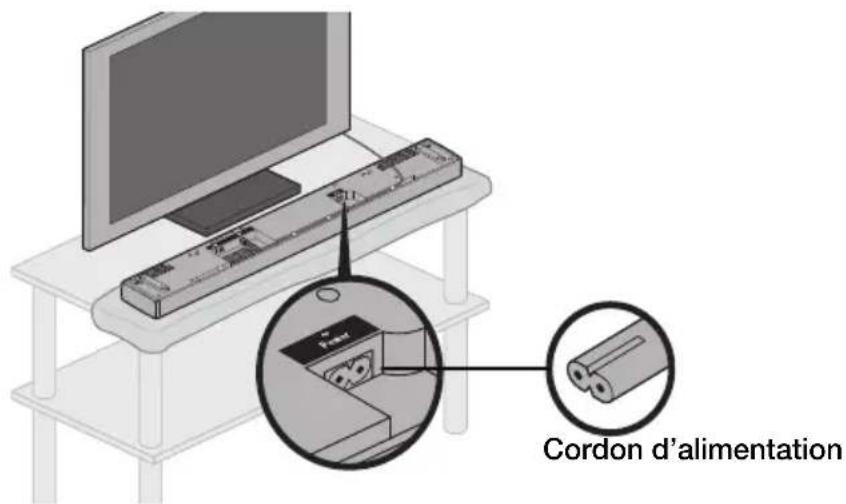

C. Insérez la petite extrémité du câble d'alimentation dans le connecteur marqué Power.

Remarque : Ne branchez pas encore le cordon secteur à une prise électrique. Il vous sera demandé ultérieurement de le faire, lors de l'installation.

Cordon d'alimentation

D. Arrangez les câbles suivant la configuration de la pièce.

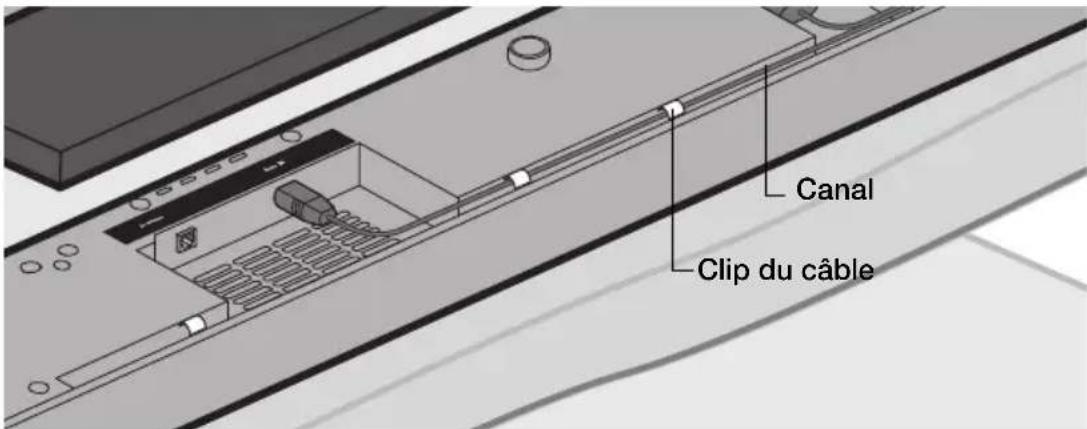

FACULTATIF : bloquez les câbles sous les clips dans la goulotte ménagée dans la longueur de l'enceinte array.

Canal Clip du câble

E. Retournez l'enceinte array et placez-la devant votre téléviseur, avec la grille orientée vers la pièce.

ATTENTION : L'enceinte array doit être placée sur une surface plane stable. Tous les pieds situés à la base de l'enceinte array doivent reposer fermement sur le plateau de la table

ATTENTION : Lors du positionnement de l'enceinte array, veillez à ne pas bloquer les ouvertures de ventilation du téléviseur. Reportez-vous au mode d'emploi de votre téléviseur et installez celui-ci conformément aux instructions du fabricant.

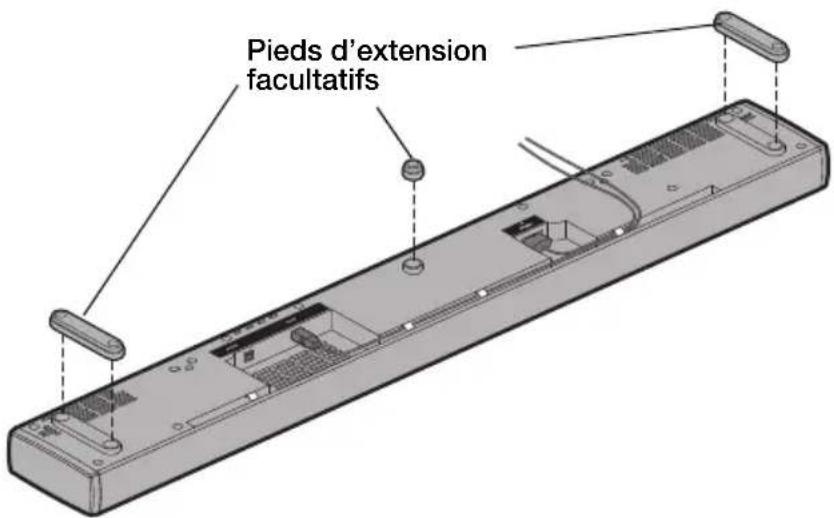

F. FACULTATIF : vous pouvez installer les pieds d'extension fournis pour élever l'enceinte array et laisser plus d'espace sous celle-ci.

Pieds d'extension facultatifs

Étape 2 : Installation de la console

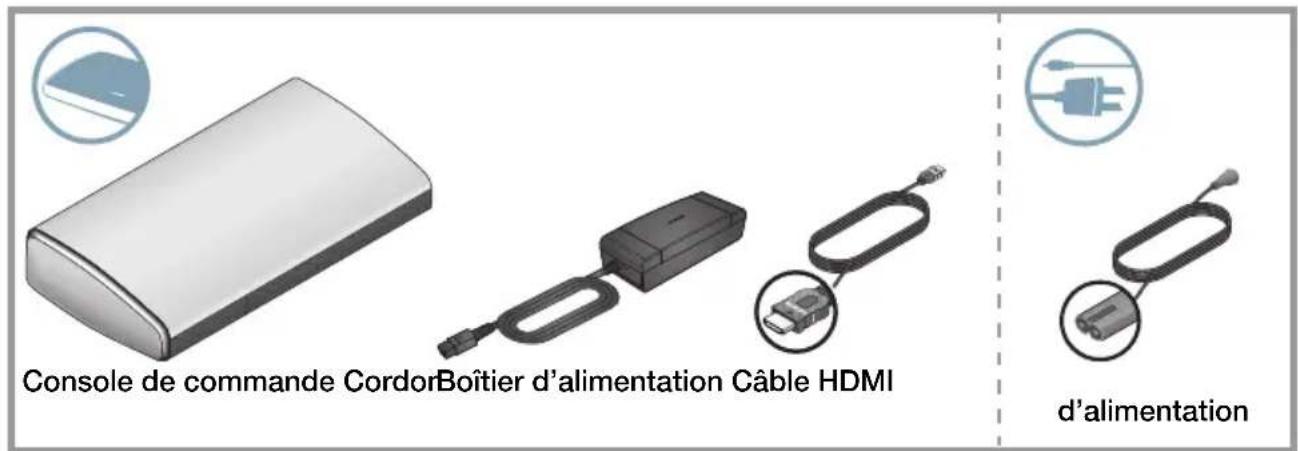

Accessoires nécessaires :

Console de commande CordorBoîtier d'alimentation Câble HDMI d'alimentation

A. Placez la console sur une surface plane, sèche et stable, à proximité du téléviseur.

Console de commande

Remarque : Dans un premier temps, il est conseillé de placer la console de commande de manière à pouvoir accéder rapidement au panneau de connexion arrière tant que l'installation de votre système n'est pas totalement terminée.

B. Branchez une extrémité du câble HDMI au connecteur HDMI INPUT à l'arrière du téléviseur.

Remarque : Si un câble HDMI est déjà connecté à une entrée HDMI du téléviseur, vous pouvez l'utiliser. Déconnectez simplement l'autre extrémité.

HDI S VIDEO

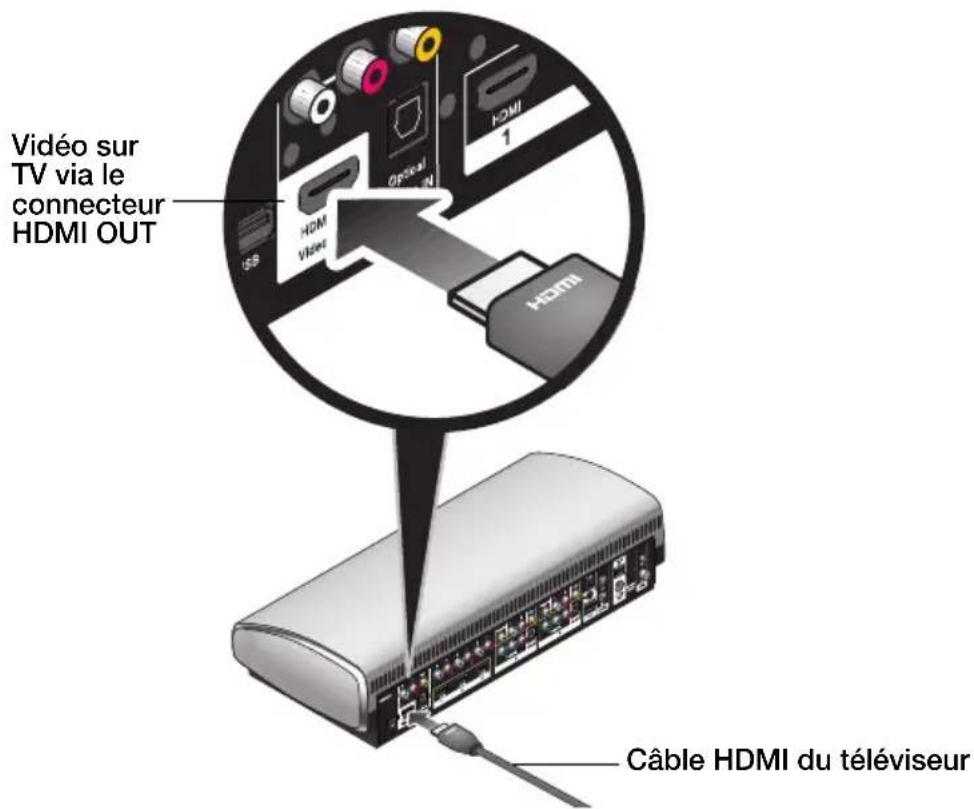

C. Raccordez l'autre extrémité du câble HDMI au connecteur marqué HDMI OUT Video to TV de la console de commande.

Vidéo sur TV via le connecteur HDMI OUT HDMI VIDEO OFFSEAL 1 HDMI HDMI Câble HDMI du téléviseur

D. Connectez le câble d'entrée audio provenant de l'enceinte array au connecteur Audio Out de la console.

Veillez à présenter la flèche gravée sur le méplat de la fiche vers le haut.

Remarque : Vérifiez que le câble d'entrée audio n'est pas raccordé à un connecteur Bose® Link.

Sortie audio Câble d'entrée audio

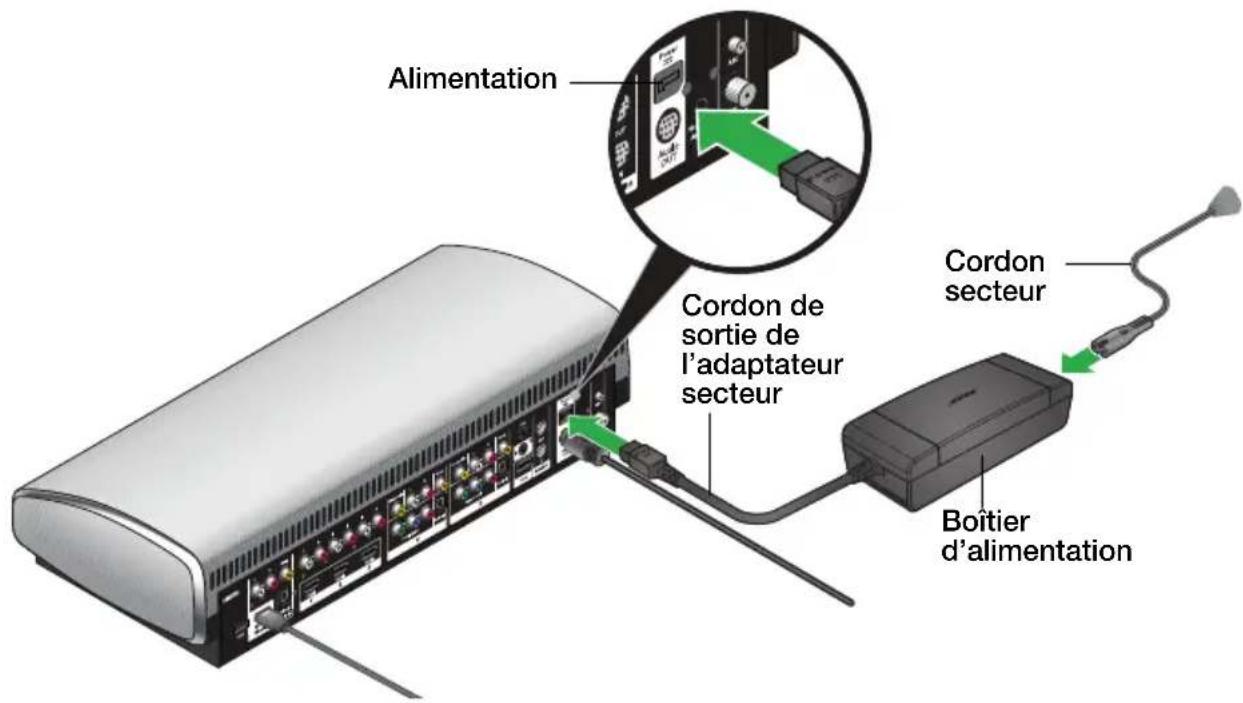

E. Raccordez le cordon d'arrivée de l'alimentation secteur au connecteur Power de la console.

Alimentation Cordon de sortie de l'adaptateur secteur Cordon secteur Boîtier d'alimentation

F. Branchez un cordon secteur à l'alimentation secteur.

G. Raccordez les câbles secteur de l'enceinte array et de la console à une prise électrique murale.

Étape 3 : Installation du module Acoustimass®

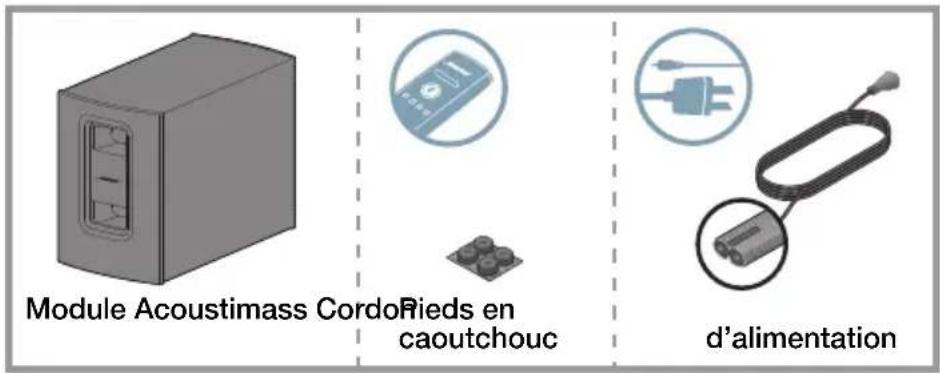

Composants nécessaires :

Module Acoustimass Cordo Rieds en caoutchouc d'alimentation

ATTENTION : Pour le module Acoustimass, choisissez une surface plane et stable. Les enceintes risquent de bouger sous l'effet des vibrations, en particulier si elles sont placées sur une surface lisse telle que le marbre, le verre ou le bois bien ciré.

A. Si vous placez le module Acoustimass ^® directement sur un sol lisse, fixez à la base du module les pieds en caoutchouc fournis, afin d'améliorer sa stabilité et de protéger le sol.

Pied en caoutchouc Panneau arrière

B. Insérez la petite extrémité du câble d'alimentation dans le connecteur marqué Power.

Alimentation Power Speaker Array Data Réservé à l'assistance technique

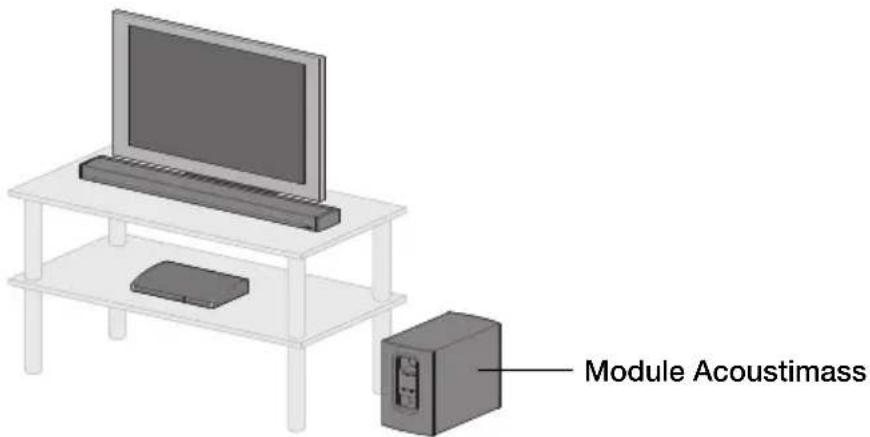

C. Placez le module Acoustimass® en respectant les conseils suivants :

• Pour obtenir la meilleure qualité sonore, posez le module Acoustimass sur ses pieds le long du même mur que le téléviseur, ou le long d'un autre mur dans le tiers avant de la pièce.
• L'ouverture frontale du module peut être orientée dans n'importe quelle direction.
• Placez le module à proximité d'une prise électrique.

Module Acoustimass

ATTENTION : Ne faites pas fonctionner le module Acoustimass posé sur sa face avant ou arrière, sur un côté ou le dessus.

Remarque : Veillez à retirer tous les films de protection du module Acoustimass avant de le mettre en service, faute de quoi ils pourraient avoir un effet négatif sur les performances acoustiques.

D. Raccordez le cordon secteur du module Acoustimass à une prise électrique murale.

Première mise en service

Composants nécessaires :

Piles AA Télécommande Casque (IEC-LAB)rage audio ADAPTiQ

Avant de commencer...

• Pour l'instant, vous ne devez connecter aucun appareil externe à la console. Le moment venu, des instructions apparaîtront sur l'écran du téléviseur.
• Avant de réaliser le calibrage audio ADAPTiQ, assurez-vous que l'enceinte array et le module Acoustimass sont en position définitive.

Étape 1 : Configurer la télécommande

A. Faites coulisser le couvercle du compartiment des piles, à l'arrière de la télécommande.

4 piles AA (IEC-LR6) Couvercle du compartiment à piles

B. Installez quatre piles AA (IEC LR6) en veillant à respecter les polarités indiquées (+ et -) dans le compartiment.
C. Remettez le couvercle en place.

Étape 2 : Mettez votre système sous tension et suivez les instructions qui s'affichent

A. Appuyez sur la touche de mise sous tension (⏻) de la télécommande pour activer le système.

Lorsqu'il est en veille, le système est en état d'économie d'alimentation. Il lui faut donc plusieurs secondes pour démarrer. Lorsque la diode témoin verte de la console cesse de clignoter, le système est prêt à l'emploi.

Diode d'alimentation

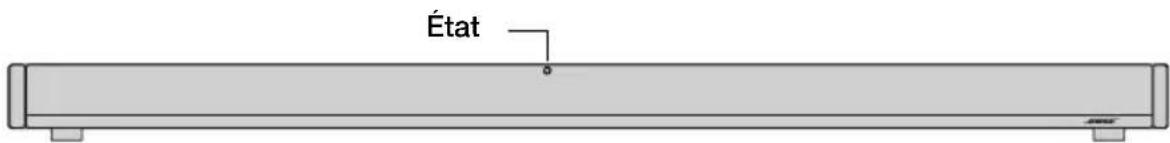

B. Vérifiez que l'indicateur d'état de l'enceinte array est éteint.

État

Si l'indicateur d'état clignote en orange :

• Il n'existe pas de connexion sans fil entre l'enceinte array et le module Acoustimass®.
• Consultez le tableau de résolution des problèmes à la fin du mode d'emploi, et suivez les instructions de correction du problème « Pas de son ».

C. Mettez votre téléviseur sous tension.

D. À l'aide de la télécommande de votre téléviseur, changez l'entrée vidéo de celui-ci pour activer celle qui est connectée à votre système LIFESTYLE®.

E. Suivez les instructions qui apparaissent à l'écran du téléviseur. Voici les opérations que vous serez invité à effectuer :

- Choisir votre langue.

- Démarrez le système de calibrage audio ADAPTiQ®.

- Connectez et configurez les appareils audio / vidéo à l'aide du système d'intégration intelligente UNIFY®.

- Configurez la télécommande Bose® pour contrôler les appareils connectés.

En cas de problème lors de la configuration

Si des difficultés surviennent durant la configuration, par exemple une erreur de connexion ou l'impossibilité de reconnaître la télécommande d'un appareil, vous pourrez à tout moment ouvrir le menu UNIFY et corriger ou modifier la configuration.

Reportez-vous à la section « Modification de la configuration système » de votre mode d'emploi.

Si vous avez besoin d'aide pour résoudre un problème, consultez le tableau de dépannage dans le mode d'emploi de votre système.

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, contactez le service client de Bose®. Reportez-vous à la liste d'adresses fournie avec votre système.
