MODE D'EMPLOI ZEI3921IBA ZANUSSI

FR Notice d'utilisation 23

Consignes de sécurité ____ 23
Instructions de sécurité 25
Description de l'appareil 27
Utilisation quotidienne 27
Conseils utiles 27
Entretien et nettoyage ____ 29

En cas d'anomalie de fonctionnement _ _ 30
Installation 31
Caractéristiques techniques 33
En matière de protection de l'environnement 33

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

⚠ Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil. Les enfants de moins de 3 ans ne doivent pas être laissés sans surveillance à proximité de l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

- Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

- N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

- N'entreposez rien sur les surfaces de cuisson.

- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

- Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

- Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.

- Si le câble d'alimentation est endommagé, il ne doit être remplacé que par un professionnel qualifié afin d'éviter tout danger.

- Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.

- Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50 °C à la température ambiante.

Installation

Avertissement L'appareil doit être installé uniquement par un professionnelifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez la distance minimale requise avec les autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.

• Utilisez le câble d'alimentation électrique approprié.

• Ne laissez pas le câble d'alimentation s'emêler.

• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Utilisation

Avertissement Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
• Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'ali-ments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflamma-bles à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Avertissement Risque d'endommagement de l'appareil.

- Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

Entretien et nettoyage

Avertissement Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

Mise au rebut

Avertissement Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation secteur.
• Coupez le câble d'alimentation et mettez-le au rebut.

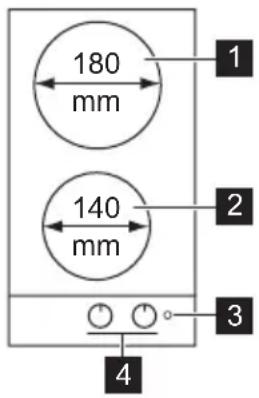

Description de la table de cuisson

180 mm 140 mm 1 2 3 4

1 Zone de cuisson arrière à 1800 W
2 Zone de cuisson avant à 1400 W
3 Voyant de mise sous tension
4 Manettes de commande

Manettes de commande des zones de cuisson électriques

Symbole Fonction

0 position Arrêt

Symbole Fonction

1 chaleur minimale

9 chaleur maximale

Utilisation quotidienne

Pour mettre en fonctionnement la zone de cuisson et augmenter le niveau de cuisson, tournez la manette vers la droite. Pour diminuer le niveau de cuisson, tournez la manette vers la gauche. Pour mettre à l'arrêt la zone de cuisson, positionnez la manette sur 0.

Le voyant de fonctionnement s'allume dès l'activation de l'une des zones de cuisson, et reste allumé jusqu'à ce que les zones de cuisson soient mises à l'arrêt.

Arrêt automatique

La table de cuisson se désactive automatiquement si :

- Toutes les zones de cuisson sont désactivées.

Conseils utiles

Récipients de cuisson compatibles avec les zones de cuisson à induction

Les zones de cuisson à induction génèrent un champ électromagnétique qui génère à son tour une chaleur presque instantanée à l'intérieur des récipients de cuisson.

www.zanussi.com

• Vous utilisez des récipients inadaptés.
• Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson.
  Placez la manette sur la position Arrêt avant d'utiliser de nouveau la table de cuisson.

Niveau de cuisson	Heure d'arrêt automatique
1 - 2 6 heures
3 - 4 5 heures
5 4 heures
6 - 9 1,5 heures

Matériau de l'ustensile

- adapté : un fond en fonte, acier, acier émaillé, acier inoxydable ou avec plusieurs couches de métaux différents (conseillé par les fabricants).

- non adapté : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les ustensiles de cuisine conviennent pour l'induction si

• ... une petite quantité d'eau entre rapidement en ébullition sur la zone réglée à la puissance maximum
• ... un aimant adhère au fond du récipient de cuisson.

Le fond du récipient de cuisson doit être lisse, propre et sec, aussi plat et épais que possible avant chaque utilisation.

Dimensions du récipient : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite. Cependant, le diamètre minimal de la zone magnétique au fond du récipient est relatif au diamètre de la taille de la zone de cuisson :

Zone de cuis-son	∅ minimal du récipient
Avant 120 mm
Arrière 145 mm

Économie d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.

Exemples de cuisson

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Niveau de cuis-son	Utilisation : Durée Conseils
1 Maintenir les aliments cuits au chaud selon les besoins		Couvrez
1-2 Sauce hollandaise, faire fondre : beurre, chocolat, gélatine		5-25 min Remuez de temps en temps
1-2 Solidifier : omelettes baveuses, œufs co-cotte		10-40 min	Couvrez pendant la cuisson
2-3 Faire	mijoter du riz et des plats à base de lait, faire réchauffer des plats préparés	25-50 min	Ajoutez au moins deux fois le volume du riz en liquide, mélangez les plats à base de produits laitiers à mi-cuisson
3-4 Faire	cuire des légumes, du poisson, de la viande à la vapeur	20-45 min	Ajoutez quelques cuillères à soupe de liquide
4-5 Faire	bouillir des pommes de terre 20-60 min	n	Utilisez max. 14 l d'eau pour 750 g de pommes de terre
4-5 Faire	cuire de grandes quantités d'ali-ments, des ragoûts et des soupes	60-150 min	Ajoutez jusqu'à 3 l de liquide en plus des ingrédients
6-7 Faire	revenir : escalopes, cordons bleus de veau, côtelettes, rissoles, saucisses, foie, roux, œufs, crêpes, beignets	selon les besoins	Retournez à la moitié du temps
7-8 Poêler à feu vif des galettes de pommes de terre, des filets, des steaks		5-15 min Retournez à la moitié du temps
Niveau de cuisson	Utilisation : Durée Conseils
9	Faire bouillir de grandes quantités d'eau, cuire des pâtes, saisir de la viande (goulasch, bœuf braisé), cuire des frites

Bruits de fonctionnement

Si vous entendez

• un craquement : l'ustensile est composé de différents matériaux (conception "sandwich").

• un sifflement : vous utilisez une ou plusieurs zones de cuisson avec la fonction Booster et l'ustensile est composé de différents matériaux (conception "sandwich").

• un bourdonnement : vous utilisez la fonction Booster.

• un cliquètement : en cas de commutations électriques.
• un sifflement, bourdonnement : le ventilateur fonctionne.

Ces bruits ne sont pas signe de dysfonctionnement de l'appareil et n'ont aucune incidence sur son bon fonctionnement.

Entretien et nettoyage

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre et sec, lisse et plat.

Avertissement Avant toute opération d'entretien ou de nettoyage, vous devez impérativement débrancher électriquement la table de cuisson.

Il est préférable de nettoyer la table de cuisson lorsqu'elle est encore chaude. Éliminer les taches incrustées est en effet plus facile lorsque les zones sont encore chaudes que lorsqu'elles sont froides.

Avertissement Les objets pointus/ tranchants et les produits de nettoyage abrasifs peuvent endommager l'appareil. Par mesure de sécurité, il est interdit de nettoyer l'appareil avec un appareil à jet de vapeur ou à haute pression.

Les rayures ou les taches sombres n'ont aucune incidence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

1. Éliminez les salissures à l'aide d'une poudre ou d'un tampon à récurer.

2. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

3. Faites chauffer la plaque à basse température et laissez sécher.
4. Pour entretenir les plaques chauffantes, essuyez-les avec une goutte d'huile d'olive sur une feuille d'essuie-tout pour éviter la rouille.

Important Pour les bords de la table de cuisson en acier inoxydable, utilisez un nettoyant spécial pour acier inoxydable.

Le rebord en acier inoxydable des plaques peut subir une légère décoloration en raison de la charge thermique.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement.

Problème Cause et solution possibles
L'appareil ne fonctionne pas du tout.	Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
La plaque ne chauffe pas.	Vérifiez que la fiche de l'appareil est bien enfoncée dans une prise alimentée en électricité.Assurez-vous d'avoir utilisé la bonne manette de commande.Vérifiez le fusible du système électrique de l'habitation dans la boîte à fusibles. Si les fusibles grillent de manière répétée, faites appel à un électricien agréé.
Les résultats de cuisson ne sont pas satisfaisants.	Assurez-vous que la plaque est propre et sèche.Assurez-vous que le diamètre de la casserole utilisée est adapté au foyer de cuisson.Assurez-vous que le fond de la casserole utilisée est parfaitement plat.Assurez-vous que le réglage de cuisson utilisé est adapté au type de préparation.
Un double signal sonore retentit.	Le récipient n'est pas adapté. Utilisez des récipients adaptés.Aucun récipient ne se trouve sur la plaque. Posez un récipient sur la plaque.Le diamètre du fond du récipient de cuisson est trop petit pour la plaque.Déplacez ce récipient sur une plaque plus petite. Utilisez des récipients adaptés.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil

n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

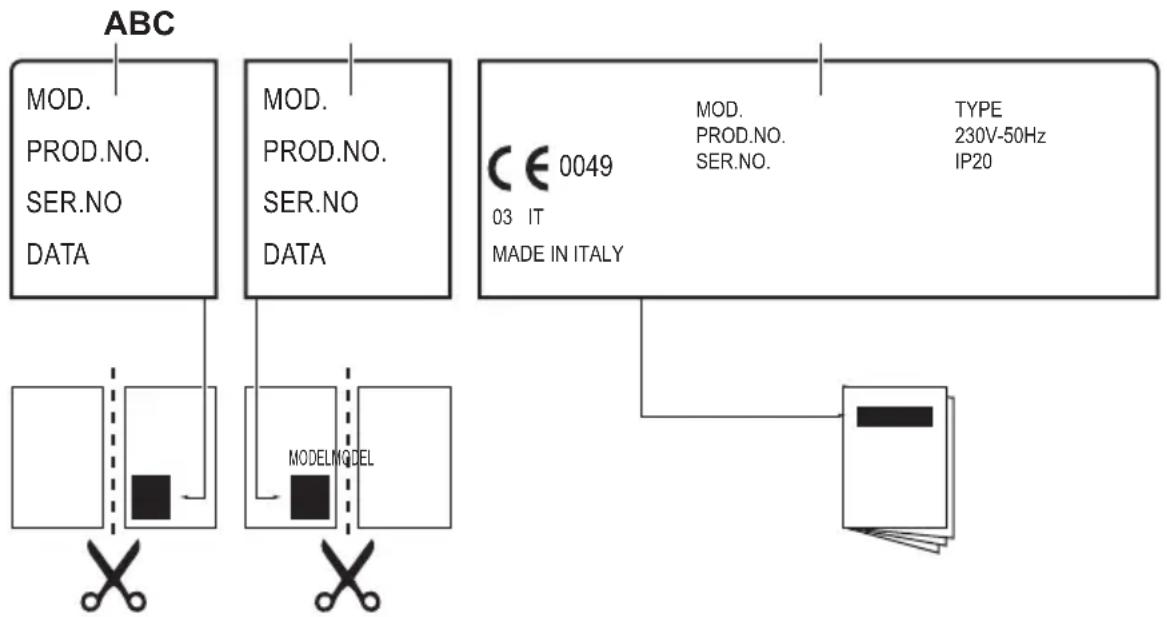

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A) Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant)
B) Collez-la sur la carte de garantie et conservez cette partie (le cas échéant)
C) Collez-la sur la notice d'utilisation Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.
■ Description du modèle ......

Installation

• Référence produit (PNC) ......
• Numéro de série (S.N.) ......
  Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

Installation

Avertissement Veuillez lire

attentivement les instructions et les suivre

scrupuleusement. Vous risqueriez de vous blesser ou d'endommager l'appareil.

- Assurez-vous que l'appareil n'a pas été endommagé pendant le transport. Ne bran-

chez pas un appareil endommagé. Si nécessaire, contactez votre magasin vendeur.

- N'utilisez des appareils encastrables qu'après les avoir installés dans des meubles d'encastrement et sous des plans de travail appropriés. Assurez-vous que les meubles d'encastrement et les plans de tra-

vail sont conformes aux normes et réglementations.

- Respectez les directives et les normes en vigueur dans le pays où vous utiliserez l'appareil (réglementations relatives à la sécurité, au recyclage, à la sécurité des appareils électriques, etc.)

Avertissement Risque de choc électrique.

• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Si la patte de scellement se trouve à proximité du répartiteur, assurez-vous que le câble d'alimentation n'entre pas en contact avec le bord de la patte.

Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

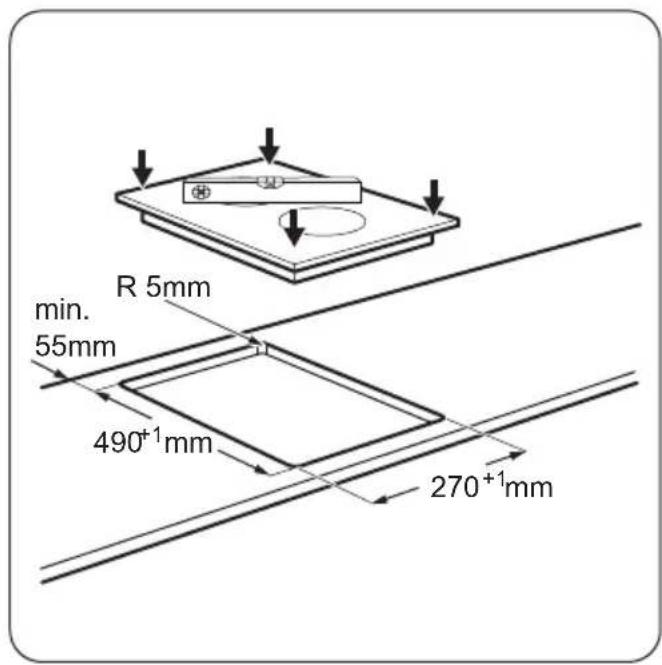

Encastrement

min. 650 mm 55 mm 30 mm 40-50 mm min. 100 mm 490 mm 270 mm

Si vous devez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même découpe, vous pouvez vous procurer un kit de montage comprenant un support latéral et des joints supplémentaires auprès de votre service après vente. Les instructions d'installation correspondantes sont fournies avec le kit.

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès

Caractéristiques techniques

Dimensions de la table de cuisson

Largeur : 290 mm

Longueur : 510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 270 mm

au cas où une intervention technique serait nécessaire.

130 mm A 60 mm min 20 mm (max 150 mm) B

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retirer facilement le four de l'ensemble.

Longueur : 490 mm

Puissance des zones de cuisson

Zone de cuisson arrière 1.8 kW 180 mm

Zone de cuisson avant 1.4 kW 140 mm

Puissance totale 3.2 kW

Alimentation électrique 230 V \~ 50 Hz

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole ⚠ Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole ✉ avec les

ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Emballage

Tous les matériaux d'emballage sont écollogiques et recyclables. Les composants plastique sont identifiables grâce aux si-

gles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.
