MODE D'EMPLOI TWSL6E201 ELECTROLUX

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Instructions de sécurité 27

Description de l'appareil 30

Accessoires

Bandeau de commande 32

Avant la première utilisation 34

Programmes

Fonctions

Utilisation quotidienne 39

Conseils

Entretien et nettoyage 42

En cas d'anomalie de fonctionnement 48

Caractéristiques techniques 49

Installation

En matière de protection de

l'environnement 37

Sous réserve de modifications.

INSTRUCTIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, li-sez soigneusement les instructions four-nies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisa-tion. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés du hublot de l'appareil lorsque celui-ci est ouvert.

- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

INSTALLATION

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Assurez-vous que le sol sur lequel vous installez l'appareil est plat, stable, résistant à la chaleur et propre.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 5 °C ou supérieure à 35 °C.
• L'appareil ne doit pas être installé derrière une porte à serrure, une porte coulissante ni une porte battante dotée d'une charnière du côté opposé à l'appareil qui pourrait empêcher l'ouverture complète du hublot.
• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Déplacez toujours l'appareil à la verticale.
• La surface arrière de l'appareil doit être positionnée contre le mur.
• Assurez-vous que de l'air circule entre l'appareil et le sol.

• Assurez-vous que les aérations se trouvant à la base de l'appareil (si présentes) ne sont pas bouchées par de la moquette.

• L'air d'échappement ne doit pas être déchargé dans un tuyau utilisé pour les fumées d'échappement d'appareils à combustion de gaz et autres combustibles. (si présent)

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avec l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livret d'installation).
• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.

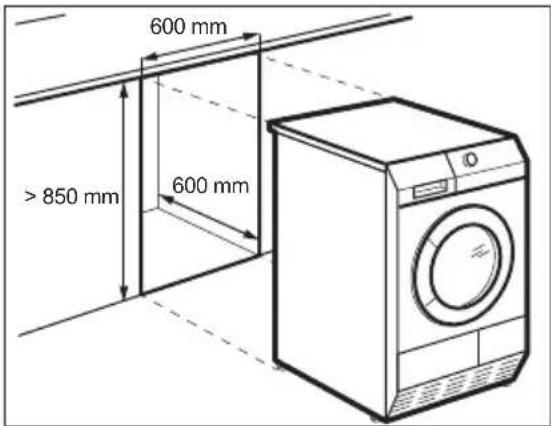

• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livret d'installation).

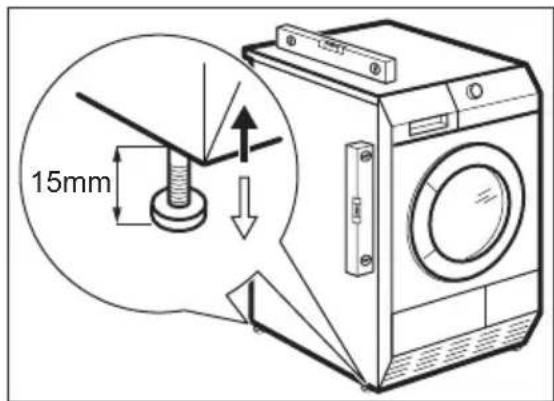

• Une fois l'appareil installé à son emplacement permanent, vérifiez qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

Branchement électrique

Avertissement Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
- Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprises ni de rallonges.
- Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.
- Ne connectez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise.

• Ne touchez jamais le câble d'alimentation ou la prise avec des mains mouillées.
• Cet appareil est conforme aux directives CEE.

UTILISATION

Avertissement Risque d'incendie, d'explosion, de choc électrique ou d'endommagement de l'appareil

• Utilisez cet appareil uniquement dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne subisse des dommages.

Si vous arrêtez l'appareil avant la fin du cycle de séchage, retirez et étalez immédiatement tous les articles afin que la chaleur puisse se dissiper.

• Si vous utilisez un assouplissant ou des produits similaires, respectez les instructions figurant sur l'emballage.
• N'utilisez pas l'appareil sans filtre. Nettoyez le filtre à peluches avant ou après chaque utilisation.
• Retirez les peluches accumulées dans l'appareil.
• Ne séchez pas d'articles endommagés contenant un rembourrage ou un garnissage.
• Ne séchez pas d'articles en mousse de caoutchouc (mousse de latex), de bonnets de bains, de textiles imperméables ni d'articles doublés en caoutchouc.
• Avant de sécher des articles ayant été en contact avec des produits tels que huile de cuisson, acétone, alcool, essence, kérosène, produit détachant, térébenthine, cire ou décapant pour cire, nettoyez-les avec de l'eau chaude et une plus grande quantité de lessive.
• Ne séchez pas d'articles sur lesquels ont été utilisés des produits de nettoyage chimiques industriels.
• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes.

• Séchez uniquement les textiles adaptés au séchage dans un sèche-linge. Suivez les instructions figurant sur l'étiquette des textiles.

• Ne faites sécher que du linge propre dans l'appareil.

• Si vous avez lavé votre linge avec un produit détachant, lancez un cycle de rinçage supplémentaire avant de démarrer le sèche-linge.
• N'utilisez pas l'eau de condensation/distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas sur le hublot ouvert de votre appareil ; ne vous asseyez pas dessus.
• Respectez la charge maximale de 8 kg (reportez-vous au chapitre « Tableau des programmes »).
• N'introduisez pas de linge non essoré dans le sèche-linge.

ENTRETIEN ET NETTOYAGE

Avertissement Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

ÉCLAIRAGE INTERNE

Avertissement Risque de blessure.

Rayonnement DEL visible, ne fixez pas directement le faisceau.

Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne les utilisez pas pour éclairer votre logement. Pour remplacer l'éclairage intérieur, contactez le service après-vente.

MISE AU REBUT

Avertissement Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Compresseur

Avertissement Risque de dommage de l'appareil.

- Dans le sèche-linge, le compresseur et son système sont remplis d'un agent spécial ne contenant pas d'hydrochloro-fluorocarbures. Ce circuit doit rester her-métique. Tout endommagement du cir-cuit peut entraîner une fuite.

DESCRIPTION DE L'APPAREIL

1 2 3 4 5 6 7 8 9 10 11 12

1 Réservoir d'eau
2 Bandeau de commande
3 Éclairage du tambour
4 Hublot de chargement (réversible)
5 Filtre principal
6 Levier coulissant pour ouvrir la trappe du condenseur thermique

7 Fentes pour circulation d'air
8 Pieds réglables
9 Porte du condenseur thermique

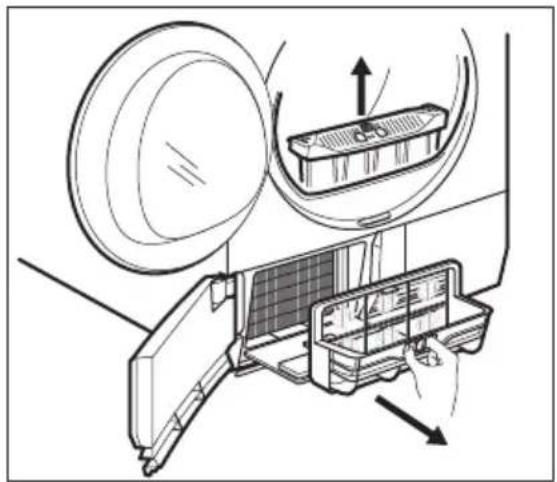

10 Portillon des filtres du condenseur thermique
11 Manette de verrouillage
12 Plaque signalétique

ACCESSOIRES

KIT DE SUPERPOSITION

Nom de l'accessoire : SKP11, STA8, STA9 Disponible auprès de votre magasin vendeur agréé. Le kit de superposition ne peut être utilisé qu'avec les lave-linge indiqués dans le livret. Reportez-vous au livret joint. Lisez attentivement la notice fournie avec l'accessoire.

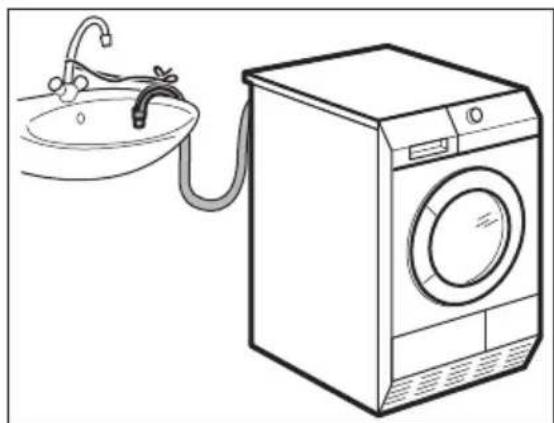

KIT D'ÉVACUATION

Nom de l'accessoire : DK11.

Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge)

L'accessoire est destiné à la vidange directe de l'eau de condensation dans une cuvette, un siphon, une rigole, etc. Après l'installation, le bac d'eau de condensation est vidangé automatiquement. Le bac d'eau de condensation doit demeurer dans l'appareil.

Le tuyau doit être installé à une hauteur comprise entre 50 cm au minimum et 1 m au maximum du niveau du sol. Ce tuyau ne doit pas faire de boucle. Si nécessaire, réduisez la longueur du tuyau.

Lisez attentivement la notice fournie avec l'accessoire.

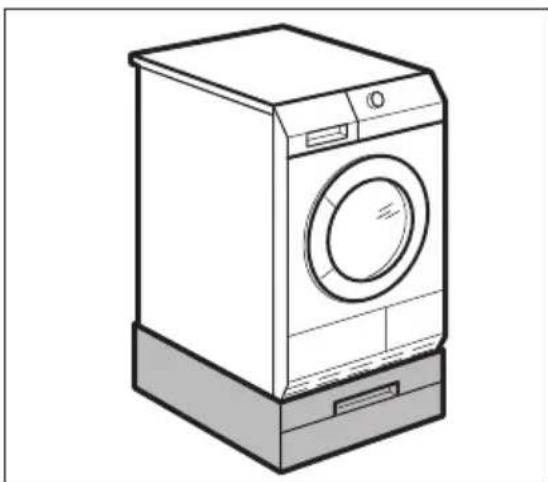

SOCLE À TIROIR

Nom de l'accessoire : PDSTP10.

Il est disponible auprès de votre magasin vendeur agréé.

Sert à surélever l'appareil à un niveau permettant la charge et le retrait aisés du linge.

Le tiroir peut servir au stockage du linge comme par ex. : les serviettes ainsi que des produits de nettoyage et autres.

Lisez attentivement la notice fournie avec cet accessoire.

GRILLE DE SÉCHAGE

Nom de l'accessoire : RA5, RA6, RA11, RA12

Il est disponible chez votre magasin vendeur agréé (peut se fixer à certains types de sèche-linge). Vérifiez auprès de votre vendeur ou sur le site Internet que l'accessoire est compatible avec votre appareil.

Grille de séchage pour laisser sécher le linge délicat en toute sécurité dans le sèchelinge :

• chaussures de sport
• laine
• peluches
• lingerie

Lisez attentivement la notice fournie avec l'accessoire.

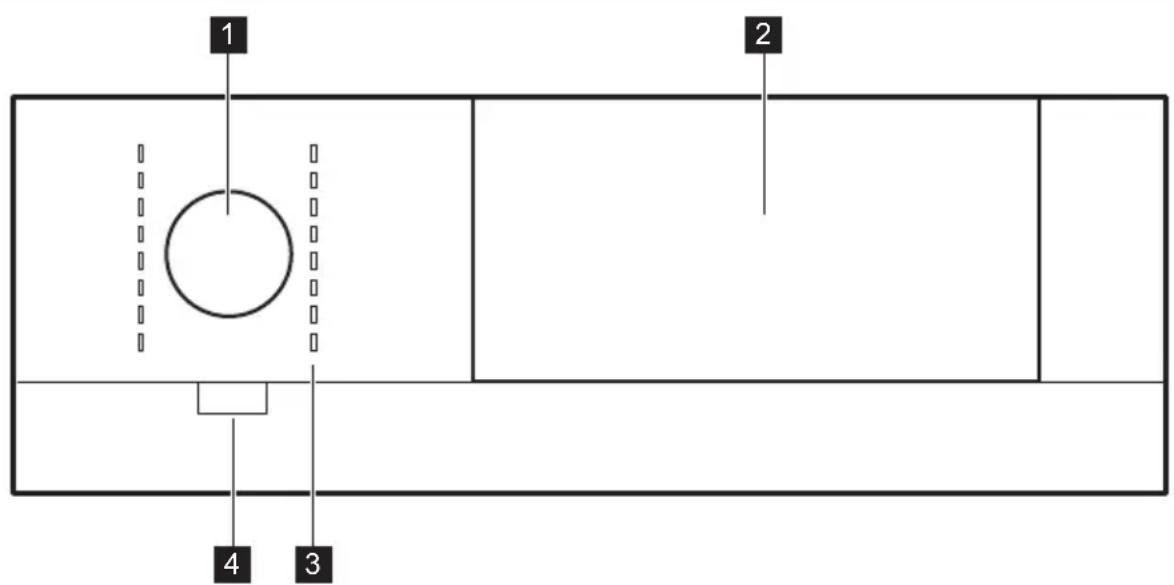

BANDEAU DE COMMANDE

1 2 4 3

1 Sélecteur de programme
2 Panneau tactile et écran
3 Voyants des programmes

4 La touche Marche/Arrêt ① avec la fonction Auto Off

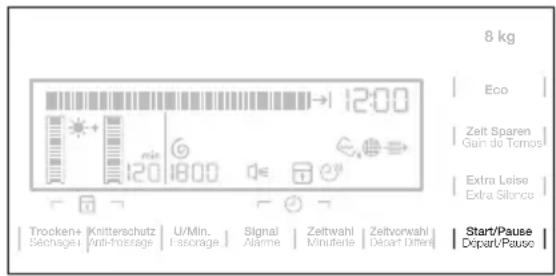

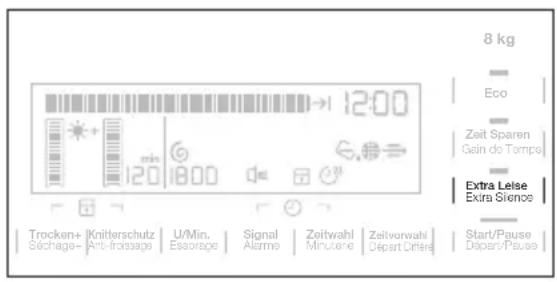

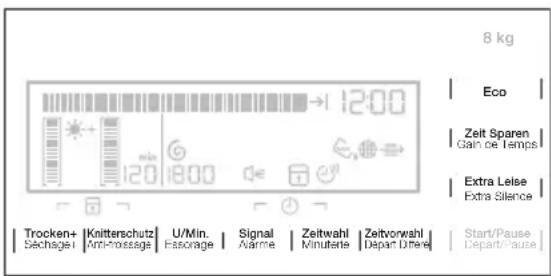

BANDEAU TACTILE

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Séchage+ Knitterschutz Anti-froissage U/Min. Essorage Signal Alarme Zeitwahl Minuterie Zeitvorwahl Départ Différé Start/Pause Départ/Pause

Au lieu d'appuyer sur une touche, pour régler une fonction vous devez appuyer sur la zone portant le nom de cette fonction. Chaque zone située entre les marques vertica-

les est sensible à la pression du doigt de l'utilisateur.

Pour une sélection précise, appuyez sur le point central de la zone, entre les marques verticales. Ne portez pas de gants lorsque vous appuyez sur le ban-

deau pour régler des fonctions. Assurez-vous que le bandeau est toujours propre et sec.

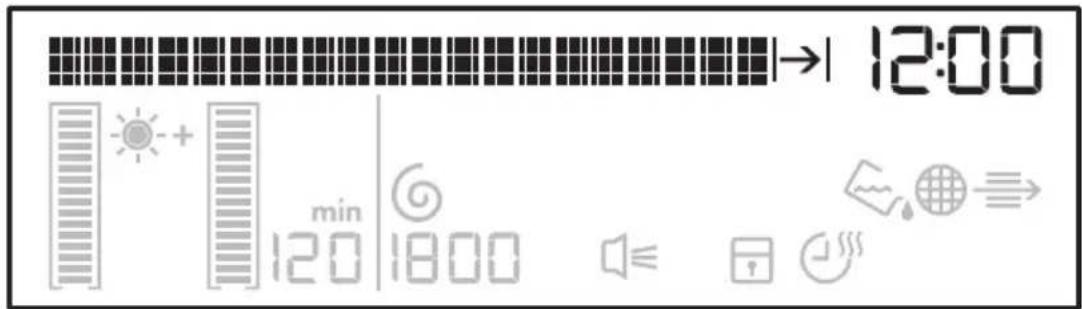

ÉCRAN

12:00 min 120 1800

Symbole Description
Time of day	barre de texte
12:00	horloge
1→12.00	durée du programme
→116:20	heure estimée de fin du programme
→116:30	heure estimée de fin du programme minuté (plage de durée du pro-gramme : de 10 à 120 minutes).

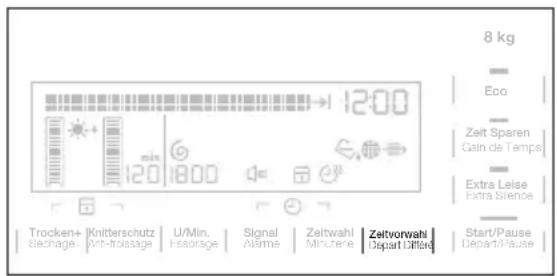

→116:50	heure estimée de fin du programme avec départ différé (plage de délai de départ différé : de 30 minutes à 20 heures).

12:00 min 120 1800

Symbole Description
	niveau Très sec : minimal, modéré, maximal
	durée Anti-froissage : par défaut, plage (de 30 à 120 min)
	essorage initial du linge (de 800 à 1 800 tr/min)par défaut

12:00 min 120 1800

Symbole Description

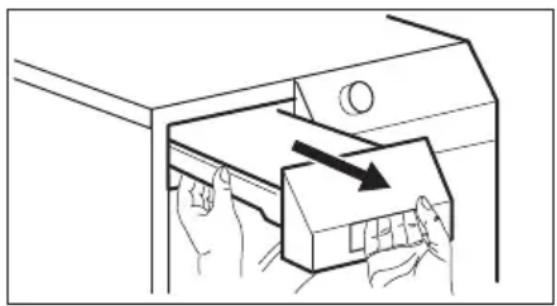

	symbole de rappel de vidange du bac d'eau de condensation
	symbole de rappel de nettoyage du filtre principal

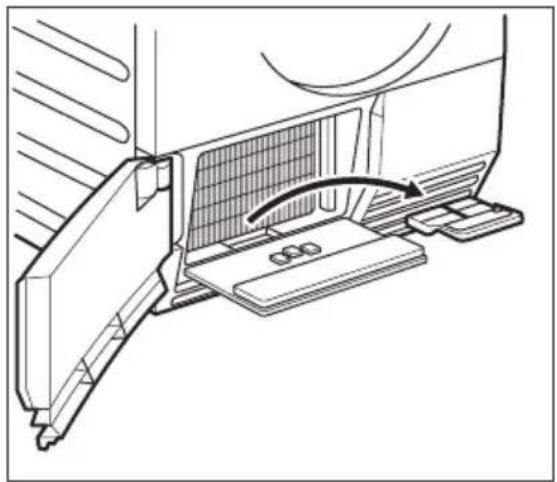

	symbole de rappel de nettoyage des filtres du condenseur thermique
	alarme activée

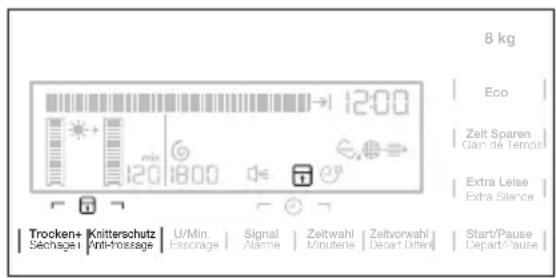

	sécurité enfants activée

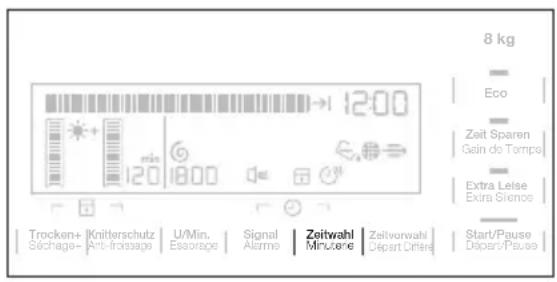

	fonction Minuterie activée

AVANT LA PREMIÈRE UTILISATION

Nettoyez le tambour du sèche-linge avec un chiffon humide ou sélectionnez un programme court (par ex. un programme de 30 minutes) avec une charge de chiffons humides.

Au début du programme de séchage (pendant 3 à 5 min), l'appareil fera un peu plus de bruit. Ceci est lié au démarrage du compresseur et ceci est normal comme pour tous les appareils alimentés par un compresseur comme : les réfrigérateurs, les congélateurs

LANGUE

La première fois que vous utilisez l'appareil, la langue par défaut s'affiche à l'écran.

Vous pouvez la confirmer ou sélectionner une autre langue dans la liste des langues disponibles.

Pour définir une autre langue :

1. Tournez le sélecteur de programme pour sélectionner la langue souhaitée.

2. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.

Vous pouvez modifier la langue à tout moment.

Pour définir une autre langue :

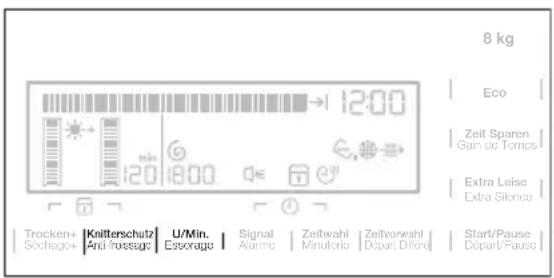

1. Appuyez simultanément sur les 2 fonctions indiquées sur l'illustration et maintenez appuyé jusqu'à ce que la langue souhaitée s'affiche à l'écran.

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silvance Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeitvorwahl Söchago+ And roussage Essorage Alarme Minutorio Départ Difère Start/Pause Départ/Pause

1. Tournez le sélecteur de programme pour sélectionner la nouvelle langue.
2. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.

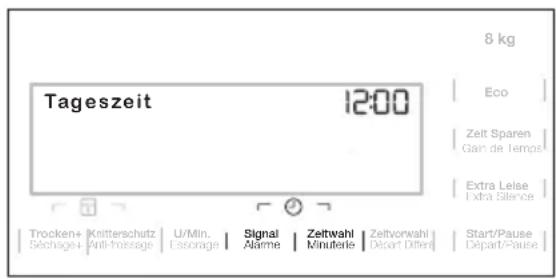

HORLOGE

La première fois que vous utilisez l'appareil, l'heure par défaut s'affiche à l'écran. Vous pouvez la confirmer ou régler une heure différente.

Pour régler l'heure :

1. Tournez le sélecteur de programme pour régler les heures.
2. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.

3. Tournez le sélecteur de programme pour régler les minutes.

4. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.

Vous pouvez modifier l'heure à tout moment.

Pour régler l'heure :

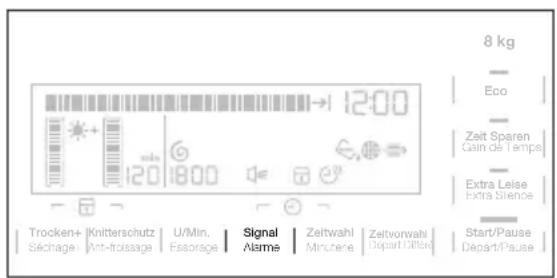

1. Appuyez simultanément sur les 2 fonctions indiquées sur l'illustration et maintenez appuyé jusqu'à ce que les heures se mettent à clignoter.

2. Tournez le sélecteur de programme pour régler les heures.

3. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.
4. Tournez le sélecteur de programme pour régler les minutes.
5. Pour enregistrer votre sélection, appuyez sur la fonction Départ/Pause.

8 kg Tageszeit 12:00 Eco Zeit Sparen Gan de Temps Extra Leise Extra Silence Trocken+ Knitterschutz | U/Min. Signal Zeitwahl Zeltvorwahl Séchage+ Anti-fossage | Eosorage Alarme Minuterie Départ Differ Start/Pause Départ/Pause

PROGRAMMES

Programmes	Charge 1)	Propriétés	Étiquette d'en-tretien des tex-tiles
Coton
Très Sec 8 kg		Séchage de vêtements en coton. Degré de séchage : très sec.
Prêt à Ranger 2)3)	8 kg	Séchage de vêtements en coton. Degré de séchage : prêt à ranger.
Prêt à Repasser 2)	8 kg	Séchage de vêtements en coton. Degré de séchage : prêt à repasser.
Jeans 8 kg		Séchage des vêtements décontractés tels que les jeans, les sweats, avec différentes épaisseurs de tissu (par ex. au niveau du poignet, du col ou des coutures).
Draps 3 kg		Séchage de linge de lit comme : draps, taies d'oreillers, couvre-lits.
Couette 3 kg		Séchage de couettes simples ou doubles et d'oreillers (garnissage en plumes, duvet ou synthétique).
Minuterie 8 kg		Séchage complet du linge pendant la durée de séchage sélectionnée par l'utilisateur. La durée doit être proportionnelle à la charge. Pour sécher un seul article ou de petites quantités de linge, nous vous recommandons d'utiliser des durées courtes.
Mix Extra Court 3 kg		Séchage à basse température de textiles en coton et synthétiques.
Synthétiques
Programmes	Charge 1)	Propriétés	Étiquette d'entretien des tex-tiles
Très Sec 3,5 kg		Séchage de vêtements en textiles synthétiques. Degré de séchage : très sec.
			[2084]
Prêt à Ranger 2)	3,5 kg	Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à ranger.
			[28TX]
Prêt à Repasser	3,5 kg	Séchage de vêtements en textiles synthétiques. Degré de séchage : prêt à repasser.
Repassage Facile	1 kg (ou 5 chemises)	Séchage des vêtements faciles à entretenir, tels que les chemises et chemisiers ; pour limiter l'effort de repassage. Les résultats peuvent varier en fonction des différents types de tissus et de finitions. Mettez le linge directement dans le sèche-linge. Une fois le cycle terminé, sortez le lin-ge sec immédiatement et accrochez-le sur un cintre.
			[YBXH]
Blousons 2 kg		Séchage de vêtements de plein air, de travail, en velours, d'imperméables et de tissus perméables à l'air, de vestes à molleton ou doublure isolante amovible.
Microfibres 2 kg		Séchage des tenues de sport, textiles fins, à micro-fibres, en polyester, ne nécessitant pas de repassage.	[64552]
Soie / Lingerie 1 kg		Séchage de la soie/lingerie au moyen d'air chaud et d'un mouvement délicat.
Laine 1 kg		Séchage de vêtements en laine. Les vêtements seront doux et confortables. Nous vous recommandons de sortir immédiatement les vêtements sitôt le programme terminé. Le cycle de séchage Laine de ce sèche-linge a été testé et approuvé par la Woolmark Company. Ce cycle convient pour le séchage des vêtements en laine marqués « lavage à la main », à condition que lesdits vêtements soient lavés dans un cycle de lavage à la main agréé par Woolmark et séchés à la machine conformément aux instructions four-nies par le fabricant. (M1129).Si le niveau d'humidité résiduelle du linge est hors tolérances (trop humide ou trop sec), ajustez le programme à l'ai-de de la fonction Séchage + .

1) Poids maximal des vêtements secs
2) Uniquement pour les instituts de test :
pour effectuer un test de performance, utilisez les programmes standard spécifiés dans le document EN 61121. Si le niveau d'humidité résiduelle du linge est hors tolérances, ajustez le programme à l'aide de la fonction Séchage + .
Nettoyez le filtre principal du filtre du condenseur thermique après chaque cycle.
3) Conformément à la norme EU 932/2012
Le programme « Prêt à Ranger » est le « programme standard pour le coton ».
Il est adapté pour sécher du linge en coton humide et sa consommation électrique est la plus satisfaisante.

FONCTION SÉCHAGE PLUS

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeltvorwahl Start/Pause Séchage Ant-trolsage Esosage Alarme Minuterie Départ/Gifted Départ/Pause

FONCTION ANTI-FROISSAGE

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Sience Trocken+ Knitterschutz U/Min. Signal Zeitwahl Start/Pause Sechage- Anti-frossage Essorage Alarme Minutario Départ Gillee Départ/Pause

FONCTION ESSORAGE

8 kg Eco Zeit Sparen Gain de Tamps Extra Leise Extra Siencio Trocken+ Knitterschutz | U/Min. | Signal | Zeitwahl | Zeitvorwahl | Start/Pause Séchage- Anti froidage | Essorsape | Alarme | Minutone | Départ Oifère | Départ/Pause

FONCTION ALARME

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Slence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeltvorwahl Séchage Ant-trolusage Esorsage Alarms Minuterie Départ Gifford Start/Pause Départ/Pause

Cette fonction permet d'adapter le degré de séchage du linge. Trois choix sont possibles :

minimum - la sélection qui est liée par défaut au programme.

moyen — la sélection pour obtenir un linge plus sec.

maximum — la sélection pour obtenir un linge encore plus sec.

Prolonge de 30, 60, 90 ou 120 minutes la phase anti-froissage standard (30 minutes) à la fin du cycle de séchage. Cette fonction évite le froissage du linge. Le linge peut être retiré durant la phase anti-froissage.

Cette fonction aide à définir les meilleures conditions de séchage du linge. Vous pouvez utiliser cette fonction si vous connaissez la vitesse d'essorage initiale lorsque vous procédez au lavage. Le linge contient moins d'eau si la vitesse d'essorage est élevée.

Lorsque la fonction Alarme est activée, l'alarme rententit :

• à la fin du cycle
• au démarrage et à la fin de la phase d'anti-froissage
• lors de l'interruption du cycle
  Par défaut, l'alarme est activée. Vous pouvez utiliser cette fonction pour activer ou désactiver l'alarme sonore.

FONCTION MINUTERIE

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Science Trocken+ Séchage- Knitterschutz Anti-frossage U/Min. Essorage Signal Alarme Zeitwahl Minuteine Zeitvorwahl Départ Citére Start/Pause Départ/Pause

FONCTION DÉPART DIFFÉRÉ

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Séchage- Knitterschutz Ant-trolsage U/Min. Issorsage Signal Alarme Zeitwahl Minuterie Zeltvorwahl Départ Différé Start/Pause Départ/Pause

FONCTION ECO

8 kg Eco Zeit Sparen Cain de Temps Extra Leise Extra Silence Trocken+ Séchage Knitterschutz Ant-trosage U/Min. Essorage Signal Alarme Zeitwahl Minuterie Zeitvorwahl Départ Olféré Start/Pause Départ/Pause

FONCTION GAIN DE TEMPS

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeitvorwahl Start/Pause Séchage- Ant-frossage Essorage Alarme Minuterie Départ Offère Départ/Pause

Fonctionne uniquement avec le programme Minuterie. Elle permet à l'utilisateur de régler une durée spéciale pour le programme de séchage, d'un minimum de 10 min à un maximum de 2 heures (par paliers de 10 min).

Permet de retarder le départ du programme de séchage, d'un minimum de 30 min à un maximum de 20 heures.

1. Sélectionnez le programme et les fonctions de séchage.
2. Appuyez à plusieurs reprises sur la touche Départ Différé jusqu'à ce que le délai souhaité s'affiche (par exemple, si le programme doit démarrer au bout de 12 heures.)
3. Pour activer la fonction Départ Différé, appuyez sur la touche Départ/Pause. Le délai restant avant le départ diminue sur l'affichage.

Par défaut, cette fonction est activée avec tous les programmes, à l'exception du programme Mix Extra Court.

La consommation d'énergie est à son plus bas niveau.

La fonction Eco est désactivée si la fonction Gain de Temps ou Extra Silence est activée.

Diminue la durée du cycle sans affecter la qualité du séchage. Le temps de séchage peut être réduit de 30 % pour le coton, et de 40 % pour les textiles synthétiques.

L'appareil utilise la consommation d'énergie la plus élevée pour fonctionner.

FONCTION EXTRA SILENCE

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Sienco Trocken+ Séchage- Knitterschutz Anti-flossage U/Min. Essorage Signal Alarme Zeitwahl Minuterie Zeitvorwahl Départ Citére Start/Pause Départ/Pause

Le niveau sonore de l'appareil est bas, 62 dBa, sans affecter la qualité de séchage. L'appareil fonctionne lentement, et la durée du cycle est plus longue.

Programmes1)	Fonctions
	Sécha-ge +	Anti-frois-sage	Esso-rage	Minu-terie	Eco2)	Gain de Temps	Extra Silence
Coton, Très sec ■ ■ ■	■ ■ ■
Coton, Prêt à Ranger ■	■ ■ ■	■ ■
Coton, Prêt à Repasser ■	■ ■	■ ■
Jeans ■ ■ ■ ■ ■
Draps ■ ■ ■ ■
Couette	■		■		■
Minuterie ■ ■ ■
Mix Extra Court ■ ■ ■	■
Synthétiques, Très sec ■	■ ■	■ ■ ■
Synthétiques, Prêt à Ranger	■ ■	■ ■ ■ ■	■
Synthétiques, Prêt à Repasser	■ ■	■ ■ ■
Repassage Facile ■ ■ ■	■
Blousons	■		■		■
Microfibres	■	■	■		■
Soie / Lingerie	■		■		■
Laine	■			■3)	■

1) Conjointement au programme, vous pouvez régler 1 ou plusieurs fonctions.

2) Cette fonction est désactivée si la fonction Gain de Temps ou Extra Silence est activée.

3) Uniquement avec la grille de séchage (reportez-vous au chapitre ACCESSOIRES).

UTILISATION QUOTIDIENNE

Important Séchez uniquement le linge adapté au séchage dans le sèche-linge. Veillez à ce que le linge soit adapté au séchage dans le sèche-linge. Vérifiez le symbole tissu sur les vêtements.

Symbole tissu	Propriété
	Séchable au sèche-linge
	Séchable au sèche-linge à température standard
	Séchable au sèche-linge à température réduite
Sym-bole tissu	Propriété
	Non séchable au sèche-linge

Préparez le linge de manière adéquate :

• fermez les fermetures éclair, boutonner les housses de couettes et nouez les liens ou rubans (par ex. ceintures de tabliers) - le linge peut s'entremêler ;
• veillez à vider les poches - retirez les pièces métalliques (trombones, épingles de sûreté, etc.) ;
• retournez sur l'envers les articles doublés (par ex. les anoraks avec doublure en co-ton : la doublure doit être à l'extérieur).
  Séchage indépendant :
  • coton et lin avec les programmes Coton
• tissus synthétiques et mélangés avec les programmes Synthétiques
• de manière séparée, les textiles de couleur vive et ceux de couleur claire - les couleurs peuvent déteindre
• lainages et bonneterie uniquement avec les programmes applicables - les vêtements peuvent rétrécir

Important Ne mettez pas une quantité de linge dépassant la charge maximale de 8 kg.

CHARGEMENT DU LINGE

1. Ouvrez la porte de l'appareil
2. Introduisez le linge, sans le comprimer.
3. Fermez la porte de l'appareil.

Attention Ne coincez pas de linge entre la porte de l'appareil et le joint en caoutchouc.

MISE EN FONCTIONNEMENT DE L'APPAREIL

Appuyez sur la touche Marche/Arrêt ① pour mettre l'appareil en fonctionnement ou à l'arrêt. Quand l'appareil est en fonctionnement, certaines indications sont affichées sur l'écran.

FONCTION AUTO OFF

Pour réduire la consommation d'énergie, la fonction Auto Off éteint automatiquement l'appareil :

- si la touche Départ/Pause n'a pas été actionnée dans un délai de 5 minutes.

- 5 minutes après la fin du programme. Appuyez sur la touche Marche/Arrêt Ⓐ pour allumer l'appareil.

RÉGLAGE D'UN PROGRAMME

Utilisez le sélecteur pour régler le programme. Le temps restant du programme apparaît sur l'écran.

Le temps de séchage que vous voyez s'afficher s'applique à une charge de 5 kg pour les programmes coton et jeans. Pour les autres programmes, le temps de séchage est en fonction des charges recommandées. Pour les programmes coton et jeans avec une charge de plus de 5 kg, le temps de séchage est plus long.

FONCTIONS SPÉCIALES

Conjointement au programme, vous pouvez régler 1 ou plusieurs fonctions spéciales. Appuyez sur le nom de la fonction concernée pour l'activer ou la désactiver.

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeitvorwahl Sechagei Anti-trossage Fassorage Avarne Minutete Depart Dhere Start/Pause Depart/Pause

Lorsque la fonction est activée, le symbole correspondant s'affiche à l'écran.

FONCTION SÉCURITÉ ENFANTS

La sécurité enfants peut être activée pour empêcher les enfants de jouer avec l'appareil. La sécurité enfants verrouille toutes les fonctions et le sélecteur de programme (cette fonction ne verrouille pas la touche ① Marche/Arrêt). Pour activer la sécurité enfants, appuyez simultanément sur les zones des fonctions Séchage + et Anti-froissage . Lorsque la fonction est activée, le symbole ➤ s'affiche à l'écran.

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Séchage- Knitterschutz Anti-frossage U/Min. Fascrage Signal Alarme Zeitwahl Minuterie Zeitvorwahl Départ Differ Start/Pause Départ/Pause

Pour la désactiver, appuyez de nouveau sur les zones des fonctions ci-dessus jusqu'à ce que le symbole disparaisse.

Vous pouvez activer la fonction Sécurité enfants :

• avant d'appuyer sur la fonction Départ/Pause, ce qui empêche l'appareil de démarrer ;
• après avoir appuyé sur la fonction Départ/Pause, ce qui désactive toutes les touches et le sélecteur de programme.

DÉPART D'UN PROGRAMME

8 kg Eco Zeit Sparen Gain de Temos Extra Leise Extra Slance Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeitvorwahl Séchage+ Anti-fossage Escrage Alarme Minuterie Départ Diférê Start/Pause Départ/Pause

CONSEILS

CONSEILS ÉCOLOGIQUES

• N'utilisez pas d'assouplissant pour le lavage et le séchage. Le sèche-linge adoucit automatiquement le linge.
• Utilisez l'eau de condensation comme de l'eau distillée, par ex. dans un fer à repasser à vapeur. Nettoyez l'eau de condensation si nécessaire (par ex. avec un

Pour démarrer un programme, appuyez sur la zone de la fonction Départ/Pause, comme indiqué sur l'illustration. Le voyant situé au-dessus s'allume en rouge.

CHANGEMENT DE PROGRAMME

Pour changer de programme appuyez sur la touche Ⓐ Marche/Arrêt pour mettre à l'arrêt l'appareil. Appuyez sur Ⓐ Marche/Arrêt pour mettre l'appareil en fonctionnement, puis sélectionnez de nouveau le programme.

À LA FIN DU PROGRAMME

Une fois le cycle de séchage terminé, le symbole □ clignote sur l'affichage. Si la fonction Alarme est activée, un signal sonore intermittent retentit pendant une minute. Pour sortir le linge :

1. Appuyez sur la touche Auto/Off pendant 2 secondes pour éteindre l'appareil.
2. Ouvrez le hublot de l'appareil.
3. Sortez le linge.
4. Fermez le hublot de l'appareil.

Important Après chaque cycle de séchage :

• nettoyez les filtres
• vidangez le bac à eau
  (Reportez-vous au chapitre ENTRETIEN ET NETTOYAGE.)

filtre à café) pour enlever les petites peluches qui peuvent s'y trouver.

• Maintenez toujours dégagées les fentes de circulation d'air au fond de l'appareil
• Respectez les charges indiquées au chapitre consacré aux programmes.

• Veillez à maintenir une bonne circulation d'air autour de l'appareil.

• Nettoyez les filtres après chaque cycle de séchage.

• Essorez suffisamment le linge avant de le sécher.

DURETÉ ET CONDUCTIVITÉ DE L'EAU

La dureté de l'eau peut varier selon les endroits. La dureté de l'eau peut affecter sa conductivité et le fonctionnement du capteur de conductivité de l'appareil. Si vous connaissez la valeur de conductivité de votre eau, vous pouvez régler le capteur afin d'obtenir de meilleurs résultats de séchage. Pour modifier la conductivité du capteur :

1. Tournez le sélecteur de programme sur un programme disponible.
2. Appuyez simultanément sur les 2 fonctions indiquées sur l'illustration.

8 kg Eco Zelt Sparen Gain de Temps Extra Lese Extra Silence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeitvorwahl Séchage+ Anti-flossage Essorage Alarme Minuterte Départ Differ Start/Pause Départ/Pause

Maintenez l'appui jusqu'à ce que l'un des symboles s'affiche à l'écran :

• [O]_ faible conductivité <300 μS/ cm
• CO= conductivité moyenne 300-600 μS/cm

• COE conductivité élevée

  600 μS/cm

• Appuyez sur Départ/Pause à plusieurs reprises jusqu'à obtention du niveau souhaité :

8 kg Eco Zelt Sparen Gain du Tomos Extra Leise Extra Silanco Trocken+ Séchage- Knitterschutz Anti-flossage U/Min. Fissorage Signal Alarme Zeitwahl Minuterte Zeitvorwahl Depart Differ Start/Pause Depart/Pause

ENTRETIEN ET NETTOYAGE

NETTOYAGE DU FILTRE PRINCIPAL

À la fin de chaque cycle, le voyant ⚙ (nettoyez le filtre principal) s'allume pour vous indiquer que le filtre principal doit être nettoyé.

1. Pour mémoriser le réglage, appuyez simultanément sur les 2 fonctions comme indiqué au point 2.

SYMBOLE DE RAPPEL DE VIDANGE DU BAC D'EAU DE CONDENSATION

Par défaut, le symbole est toujours allumé. Il s'allume en fin de cycle ou lorsque le bac d'eau de condensation est plein. Si vous utilisez un équipement externe pour vidanger le bac d'eau de condensation, le symbole peut être éteint.

Pour activer ou désactiver le symbole :

1. Tournez le sélecteur de programme sur un programme disponible.
2. Appuyez simultanément sur les 2 fonctions indiquées sur l'illustration

8 kg Eco Zeit Sparen Gain de Temps Extra Leise Extra Silence Trocken+ Knitterschutz U/Min. Signal Zeitwahl Zeltvorwahl Sechsgel Anti-trossge Fassorage Avarme Minuterte Depart Dhere Depart/Pause

et maintenez appuyé jusqu'à l'affichage du réglage approprié :

• le symbole ≈ est éteint et s'allume : le symbole ≈ est éteint en permanence
• le symbole ≈ est allumé et s'allume ; le symbole ≈ est activé

Le filtre recueille les peluches. Des peluches apparaissent lors du séchage des textiles dans le sèche-linge.

Pour nettoyer le filtre principal :

1. Ouvrez le hublot.

2. Retirez le filtre.

3. Ouvrez le filtre.

4. Nettoyez le filtre après vous être humecté la main.

5. Au besoin, nettoyez le filtre à l'eau tiède à l'aide d'une brosse. Refermez le filtre.

6. Enlevez les peluches du logement du

Attention N'utilisez jamais votre sèche-linge sans le filtre principal ou avec un filtre endommagé ou obstrué.

Important Nettoyez le filtre principal après chaque cycle de séchage. Un filtre obstrué augmente la durée du cycle et entraîne une consommation d'énergie plus élevée.

VIDANGE DU BAC D'EAU DE CONDENSATION

Vidangez le bac d'eau de condensation après chaque cycle de séchage.

Pour vidanger le bac d'eau de condensation :

Avertissement Risque d'empoisonnement. L'eau de condensation est impropre à la consommation.

L'eau de condensation récupérée peut être utilisée dans un fer à repasser à vapeur. Si nécessaire, filtrez l'eau de condensation (par ex. avec un filtre à café) pour en éliminer les résidus et les petites peluches.

filtre. Un aspirateur peut être utilisé à cet effet.

1. Insérez le filtre dans son logement.

Si le bac d'eau de condensation est plein, le programme s'arrête automatiquement et le voyant 📋. Vidanger le bac d'eau de condensation s'allume. Pour poursuivre le programme, vidangez le bac d'eau de condensation et appuyez sur la touche Départ.

Pour vidanger le bac d'eau de condensation automatiquement, vous pouvez installer un kit de vidange (reportez-vous au chapitre : ACCESSOIRES)

1. Tirez sur le bac d'eau de condensation et maintenez-le en position horizontale.
2. Sortez le raccord en plastique et vidangez le bac d'eau de condensation dans un évier ou un réceptacle équivalent.
3. Remettez le raccord en plastique en place et réinstallez le bac d'eau de condensation.

NETTOYAGE DES FILTRES DU CONDENSEUR THERMIQUE

Si le voyant ⟹ nettoyez les filtres du condenseur thermique est allumé, les filtres doivent être nettoyés.

La fréquence de nettoyage des filtres dépend du type et de la quantité de linge.

Si vous séchez des charges maximales, nettoyez les filtres après chaque cycle.

Pour nettoyer les filtres :

1. Ouvrez le hublot.

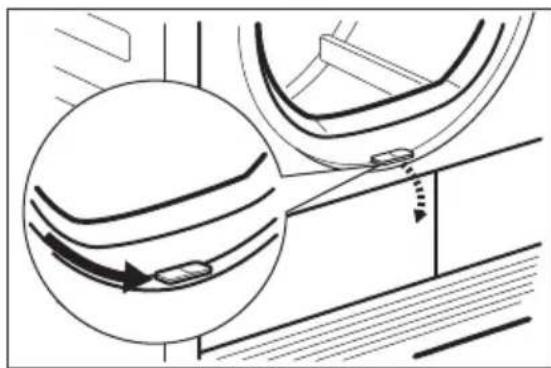

2. Déplacez le curseur de verrouillage situé en bas du hublot et ouvrez la porte du condenseur thermique.

3. Tournez le loquet pour déverrouiller le couvercle du condenseur thermique.

4. Abaissez le couvercle des filtres du condenseur thermique.

1. Soulevez le filtre principal. Tenez le filtre du condenseur thermique et sortez-le du compartiment inférieur.

2. Poussez sur le crochet pour ouvrir le filtre.

3. Nettoyez le filtre après vous être humecté la main. Au besoin, nettoyez le filtre à l'eau tiède à l'aide d'une brosse. Refermez le filtre.

1. Remettez en place le petit filtre et le fil-
2. Fermez le loquet jusqu'à ce qu'un dé-
3. Fermez le couvercle des filtres du con-
4. Fermez la porte du condenseur thermi-
5. Mettez en place le filtre principal.

Attention N'utilisez pas le sèche-linge si les filtres du condenseur thermique sont obstrués par des peluches. Cela peut endommager le sèche-linge. Cela augmente par ailleurs la consommation d'énergie.

N'utilisez pas d'objets tranchants pour nettoyer le compartiment du condenseur thermique.

N'utilisez pas le sèche-linge sans les filtres.

1. Nettoyez le petit filtre situé à la base.

2. Si nécessaire, une fois tous les 6 mois, retirez les peluches du compartiment du condenseur thermique. Vous pouvez utiliser un aspirateur.

tre du condenseur thermique.

11.

thermique.

clic se fasse entendre.

denseur thermique.

que.

NETTOYAGE DU TAMBOUR

Avertissement Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent savonneux neutre standard pour nettoyer la surface interne du tambour et les nervures de ce dernier. Séchez les surfaces nettoyées avec un chiffon doux.

Ferm

Attention N'utilisez pas de matières abrasives ou de laine d'acier pour nettoyer le tambour.

NETTOYAGE DU BANDEAU DE COMMANDE ET DU BOÎTIER

Utilisez un détergent savonneux neutre standard pour nettoyer le bandeau de commande et le boîtier.

Nettoyez-les à l'aide d'un chiffon humide. Séchez les surfaces nettoyées avec un chiffon doux.

Attention Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème1)	Cause possible Solution
Le sèche-linge ne fonctionne pas.	Le sèche-linge n'est pas branché électriquement.	Branchez l'appareil sur le secteur. Vérifiez le fusible dans la boîte à fusibles (installation domestique).
	Le hublot est ouvert. Fermez le hublot.
	La touche ➊ Marche/Arrêt n'a pas été activée.	Appuyez sur la touche ➁ Marche/Arrêt.
	La touche Départ/Pause n'a pas été activée.	Activez la fonction Départ/Pause .
	L'appareil est en veille.	Appuyez sur la touche ➁ Marche/Arrêt.
Résultats de séchage insatisfaisants.	Sélection d'un programme inapproprié.	Sélectionnez un programme plus adapté.2)
	Le filtre est obstrué.	Nettoyez le filtre.3)
	La fonction Séchage + était en mode minimal.	Réglez la fonction Séchage + sur le mode modéré ou maximal.
	Le condenseur est obstrué.	Nettoyez le condenseur.3)
	Charge excessive. Respectez la charge maximale.
	La grille d'aération est obstruée.	Nettoyez la grille d'aération qui se trouve en bas de l'appareil.
	Salissure sur la surface interne du tambour.	Nettoyez la surface interne du tambour.
	La dureté de l'eau est trop élevée.	Réglez la dureté appropriée de l'eau4).
Le hublot ne ferme pas.	Le filtre n'est pas verrouillé en position. Mettez le filtre dans la bonne position.
	Le linge est coincé entre le hublot et le joint.	Placez la charge correctement dans le tambour.
Err (Erreur)s'affiche à l'écran.	Vous essayez de modifier le programme ou la fonction alors que le cycle a commencé.	Éteignez puis rallumez le sèche-linge. Faites une nouvelle sélection.
	La fonction que vous essayez d'activer ne s'applique pas au programme que vous avez sélectionné.	Éteignez puis rallumez le sèche-linge. Faites une nouvelle sélection.
Pas d'éclairage du tambourDurée affichée à l'écran anormale-ment longue.	Éclairage du tambour défectueux.La durée du cycle est calculée sur la ba-se du volume et de l'humidité du linge.	Contactez le service après-vente pour remplacer l'éclairage du tambour.La procédure automatique ; il ne s'agit pas d'une anomalie de l'appareil.
Programme inactif.	Le bac d'eau de condensation est plein.	Vidangez le bac d'eau de condensa-tion3), appuyez sur la touche Départ/ Pause .
Cycle de sé-chage trop court.	Il n'y a pas assez de linge. Sélectionnez la durée du programme.
	Le linge est trop sec.	Sélectionnez la durée du programme ou un niveau de séchage plus élevé (par exemple Très Sec )
Cycle de sé-chage trop long 5)	Le filtre est obstrué. Nettoyez le filtre.
	Charge excessive. Respectez la charge maximale.
	Le linge n'est pas bien essoré. Essorez correctement le linge.
	La température de la pièce est très éle-vée ; il ne s'agit pas d'une anomalie de l'appareil.	Si possible, réduisez la température de la pièce.

1) Si un message d'erreur s'affiche sur l'écran (par exemple E51) : Éteignez puis rallumez le sèche-linge.
Sélectionnez le nouveau programme. Activez la fonction Départ/Pause. Cela ne fonctionne pas ? - contactez votre service après-vente et indiquez le code d'erreur.
2) suivez le descriptif du programme ; reportez-vous au chapitre PROGRAMMES
3) reportez-vous au chapitre ENTRETIEN ET NETTOYAGE
4) reportez-vous à la section DURETÉ DE L'EAU au chapitre CONSEILS
5) Remarque : au bout de 5 heures au maximum, le cycle de séchage se termine automatiquement (reportez-vous à la section Fin du cycle de séchage).

CARACTÉRISTIQUES TECHNIQUES

CE

hauteur x largeur x profondeur 850 x 600 x 600 mm (maximum 640 mm)
capacité du tambour 118 l
profondeur maximale avec hublot ouvert 1090 mm
largeur maximale avec hublot ouvert 950 mm
hauteur réglable 850 mm (+ 15 mm - réglage des pieds)
poids de l'appareil 57 kg
charge maximale 8 kg
tension 230 V
fréquence 50 Hz
fusible nécessaire	5 A
puissance totale	1000 W
classe d'efficacité énergétique	A+++
consommation d'énergie en kWh/cycle ^1)	1,51 kWh
consommation énergétique annuelle ^2)	176,92 kWh
puissance absorbée en mode « Veille » 0,11 W
puissance absorbée en mode éteint	0,11 W

type d'utilisation Domestique

température ambiante autorisée + 5 °C à + 35 °C

1) 8 kg de coton, essoré à 1 000 tr/min conformément à la norme EN 61121
2) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes basse consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (NORME (EU) No 392/2012).

INSTALLATION

DÉBALLAGE

Attention

Avant de mettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport.

Pour retirer les cales en polystyrène :

1. Ouvrez le hublot.
2. Sortez le tuyau en plastique et les cales en polystyrène du tambour.

Il est possible de régler la hauteur du sèche-linge. Pour ce faire, réglez les pieds (reportez-vous au schéma).

15mm

INSTALLATION SOUS UN PLAN DE TRAVAIL

L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (voir schéma).

600 mm > 850 mm 600 mm

RÉVERSIBILITÉ DE LA PORTE

L'utilisateur peut installer le hublot de sorte qu'il s'ouvre dans l'autre sens. Cela est utile si l'espace autour de l'appareil est restreint et rend le chargement et le retrait du linge difficile. (Reportez-vous à la notice séparée.)

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité, recyclez

vos produits électriques et électroniques.

Ne jetez pas les appareils portant le

symbole ✉ avec les ordures ménagères.

Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS.

La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

MATÉRIAUX D'EMBALLAGE

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les conteneurs prévus à cet effet.

i Où aller avec les appareils usagés?

CE
