MODE D'EMPLOI Famoso 500 Grässlin

1. Sommaire Page
2. Mise en route 3
3. Installation 4

3.1 Raccordement 4

3.2 Montage et changement des piles 5

1. Réglage de l'heure et jour 6

2. Réglages des horaires de 7 commutation

3. Réglages des température par 8 niveau

4. Sélecteur manuel/mode de 8 fonctionnement

5. Réglage du cycle de chauffage 9

6. Reset 10

7. Caractéristiques techniques 10

8. Problèmes et solutions/aide 11

9. Nettoyage et entretien 11

10. Liste alphabétique des fonctions 11

Les zones grisées sont les paragraphes concernant l'utilisateur

Ce thermostat d'ambiance à horloge permet facilement d'avoir une température ambiante confortable.

2 niveaux de température

F_1 = T empérature de confort

E_2 = T empérature réduit

Sont réglés au moyen d'un bouton.

La plage va de +5°C à +32°C.

Avec le sélecteur manuel 📄 on peut choisir entre 3 modes de fonctionnement:

Mode de service Ⓛ = automatique

L'appareil travaille suivant la position des segments de l'horloge de programmation et passe ainsi de la valeur réglée sur _1 à celle de _2 .

Mode de fonctionnement permanent

_1 = T empérature confort

E_2 = T empérature réduite

La température réglée reste active aussi longtemps qu'un autre mode n'a pas été choisi.

Rappelez-vous que lors des commutations, il faut un certain temps pour atteindre la température réglée souhaitée.

3. Installation

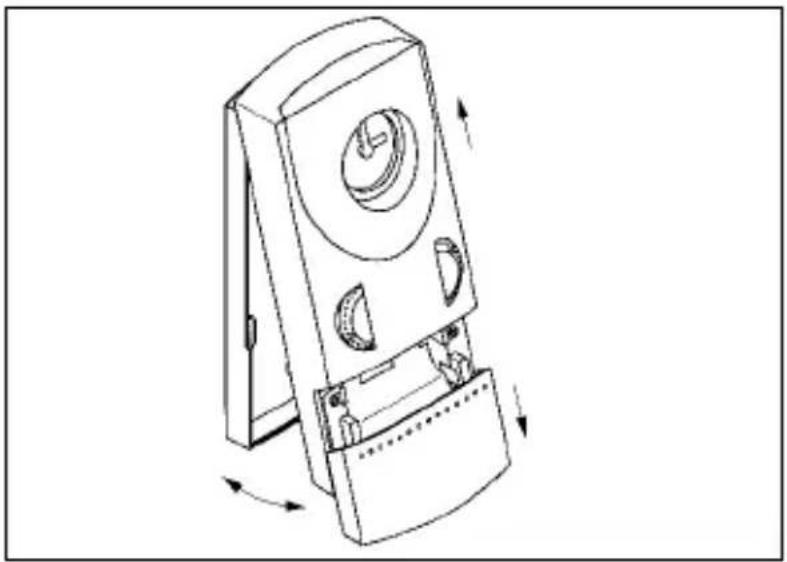

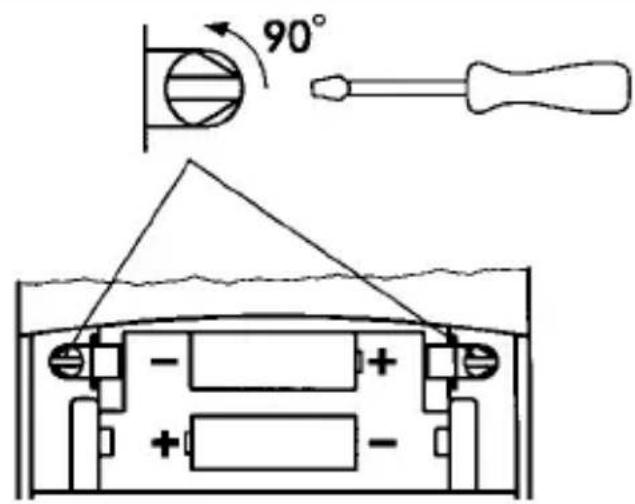

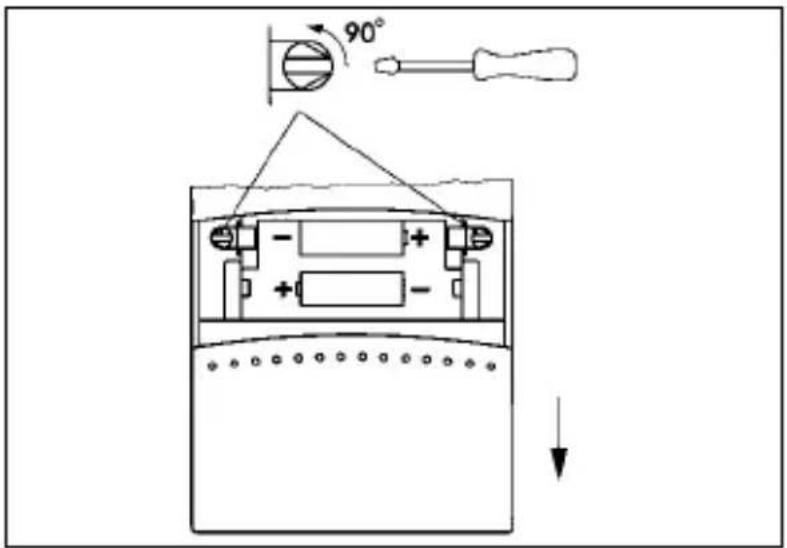

Enlever le capot contenant les piles

90°

Enlever le thermostat d'ambiance de son socle

Passer le câble de raccordement au travers de l'ouverture située dans le socle

Fixer le socle solidement ou bien sur la boite de raccordement

Le raccordement doit être fait avec soins par un spécialiste professionnel compétent Qualifelec. Et avec soins.

Vérifier et s'assurer que le câble de raccordement n'est pas sous tension.

Dénuder la portion du câble nécessaire et raccorder aux bornes selon le schéma suivant.

max. 2,5 mm ^4

6 mm

Entre la borne 4 et la borne 5 le contact se ferme = chauffage en marche

Réenclencher le thermostat d'ambiance sur son socle

90°

90°

3.2 Installer les piles ou les changer

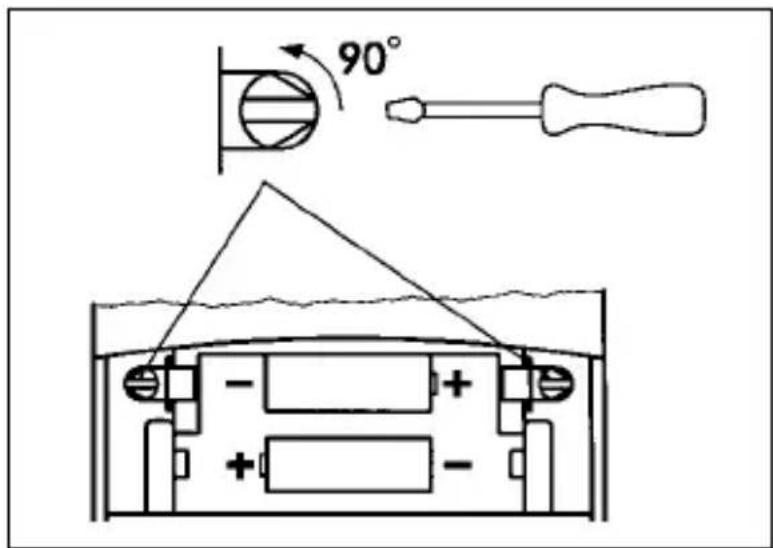

Enlever le capot contenant les piles et la languette de maintien

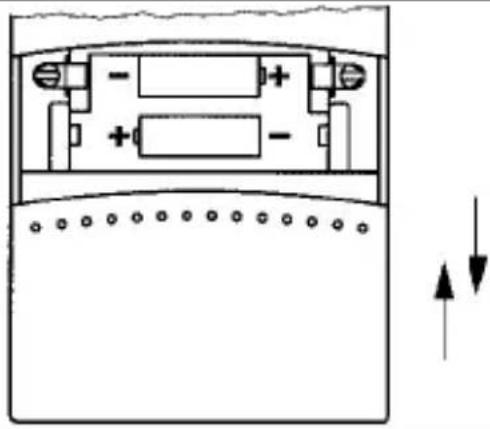

Mettre les piles de type LR6/AA (2 piles) Utilizer seulement des piles alcalines

Remettre la languette et le capot

Nota: Si après le changement des piles l'indication de température n'apparaît pas, appuyer sur »Reset«

3.2 Suite mise en place et changement des piles

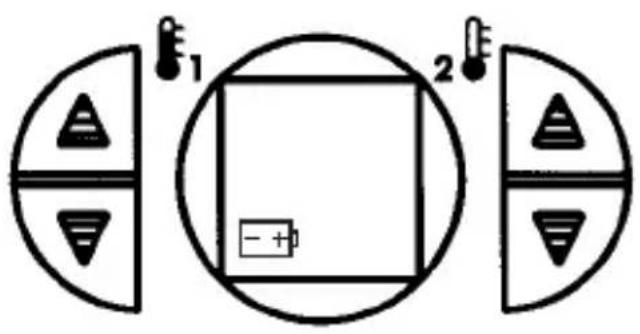

Le symbole de pile apparaît dans la fenêtre

Changer immédiatement les piles, car la fonction de sécurité n'est plus assurée.

Les données entrées précédemment sont conservées.

1 2

Nota:

Pendant le changement de piles les commutations ne se font pas ce qui n'indique pas le symbole

4. Mettre à l'heure et au jour actuels

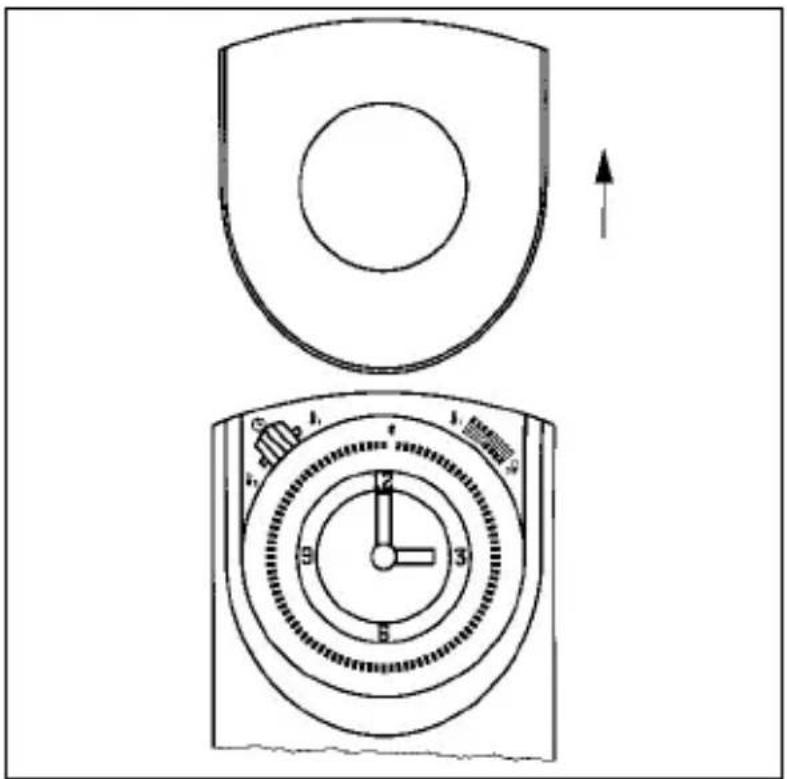

Faire glisser le couvercle vers le haut et l'enlever

4. Mettre à l'heure et au jour actuels

Tourner les aiguilles exclusivement dans le sens des aiguilles d'une montre

Horloge à programme journalier

par exemple s'il est 14H00

Tourner et amener le disque dans le sens des aiguilles d'une montre jusqu'à l'heure du moment en face du triangle; régler exactement à la minute en tournant l'aiguille des minutes – à droite –.

12 9 3 6 14°°

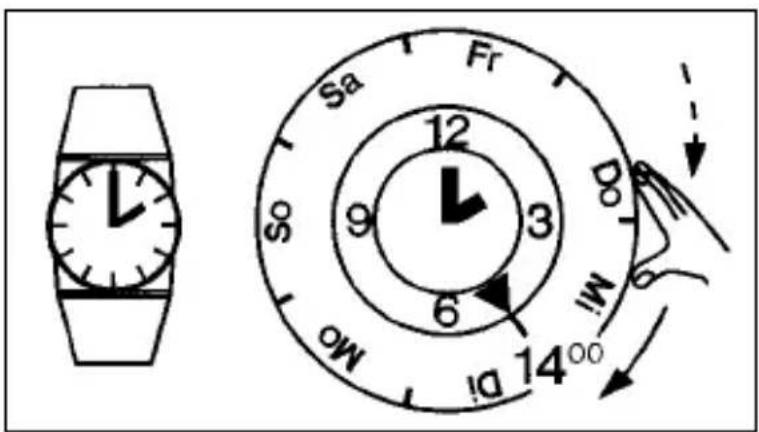

Horloge à programme hebdomadaire

par exemple s'il est mardi 14H00

Tourner et amener le disque dans le sens des aiguilles d'une montre jusqu'au jour et heure du moment en face du triangle; régler exactement à la minute en tournant l'aiguille des minutes – à droite –.

Sa Fr So 9 3 6 Mo 12 14°00 Do W

600 12 9 3 6 2200

2400 600 2200 600 Sa Fr Do So 9 3 6 Mo D!

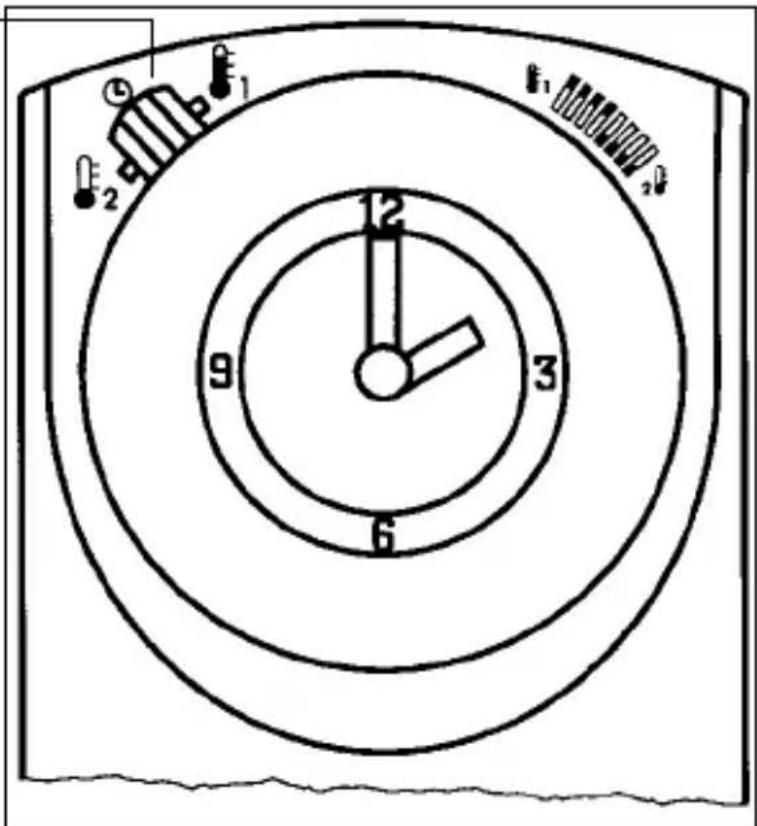

5.1 H oraires de commutation pour les changements de température d'horloge journalière

ex: 06H00 - 22H00 = Température confort

ex: 22H00-06H00= Température réduite

Segments vers l'intérieur = Température réduite

Segments vers l'extérieur = Température confort

5.2 Horaires de commutation pour les changements de température d'horloge hebdomadaire

ex: Lundi à vendredi

06H00 - 22H00 = Température confort

22H00 - 06H00 = Température réduite

Samedi et dimanche

06H00 - 24H00 = Température confort

24H00 - 06H00 = Température réduite

Segments vers l'intérieur = Température réduite

Segments vers l'extérieur = Température confort

1 Segment = 1 heure

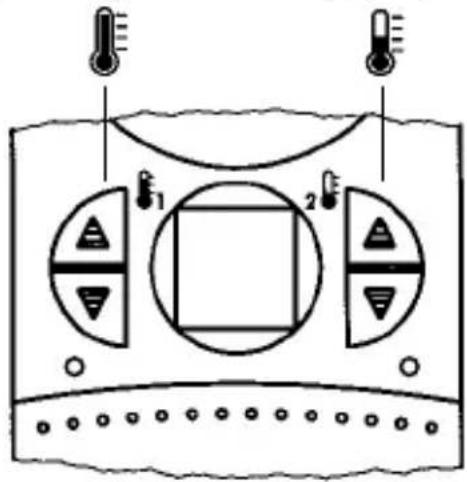

6. Réglages des températures par niveau

Les 2 valeurs de température à régler sont réglables indépendamment l'une de l'autre.

Ils sont réglables par pas de 0,5°C entre 5°C et 32°C.

La dernière valeur entrée est conservée.

Température de confort Exemple +22°C (Usine 21°C)

Température réduite Exemple +15°C (Usine 15°C)

Température de confort Exemple +22°C (Usine 21°C) Température réduite Exemple +15°C (Usine 15°C)

Après environ 4 secondes l'appareil revient en mode thermomètre:

Hors gel = 5°C

F₁ F₂ 12 9 3 6 F₁ F₂

Avec le sélecteur manuel vous pouvez choisir 3 modes de fonctionnement:

Mode de fonctionnement automatique ⏻ = Automatique

L'appareil travaille suivant les horaires de commutation programmés et commute sur Ⓗ₁ ou Ⓗ₂.

Selecteur manuel en mode UNE température permanente

$$ \begin{array}{l} f _ {1} = T \text { empérature de confort } \ Ⓦ _ {2} = T \text { empérature réduite } \ \end{array} $$

La température réglée choisie reste jusqu'à ce qu'un autre mode de fonctionnement soit choisi.

04

Le réglage du cycle de fonctionnement du chauffage (valeur Ed) sert à adapter le système de régulation. Il est influencé par:

• Le volume de la pièce
• Type de chauffage exemple convecteur, etc.
• Genre de montage
• Régulateur de température (proportionnel) ou thermostat (tout ou rien)

Afin d'obtenir une régulation optimale, il faut si nécessaire ajuster ce paramètre.

La valeur de réglage va de 1 à 6. Si un changement de température trop grand est détecté dans la pièce, par exemple lors d'une aération, le cycle peut alors se terminér plus tôt pour qu'un nouvel enclenchement apparaissent.

Si la différence de température dans la pièce est trop grande, l'installaton commute trop rarement.

Ceci indique qu'il faut régler un cycle Ed plus petit.

L'installation commute trop souvent. Ceci indique qu'il faut régler un cycle Ed plus grand

Valeur de réglage d'usine = 4

8.1 Types d'installation 9

Types d'installation valeurs de réglage

Chauffage électrique direct convecteurs ou autres 1 à 2

Chauffage électrique direct 2 à 3 en salle de bain

Réglage de pièce individuelle 3 à 4 équipée de robinet thermostatique (chauffage à eau chaude) petit et moyen volume

Réglage de pièce individuelle 4 à 5 équipée de robinet thermostatique chauffage à eau chaude (moyen et gros volume)

Chaudière à gaz murale en collectivité 4 à 5

Chaudière au sol à gaz ou au 4,5 á 6 fioul en grosse collectivité

Valeurs de réglage	1	2	3	4	5	6
Temps du cycle1x marche -1x arrêt en minutes	4	8,5	1	3	17	21

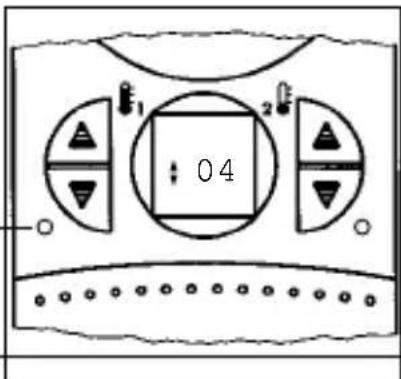

Appuyer 1x avec un crayon ou autre instrument

04

04

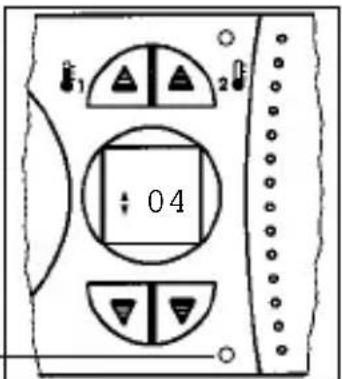

Lire la valeur Ed

Appuyer plusieurs fois sur cette touche pour obtenir la valeur désirée

Après 8 secondes environ l'appareil revient à l'affichage antérieur. La dernière valeur entrée est prise en compte.

9. Reset

Avec le Reset l'appareil se met dans un état de service bien défini. Le valeurs précédemment entrées, les température réglées et Ed sont conservées.

Appuyer 1x avec un crayon ou un autre instrument

Après environ 8 secondes l'affichage indique la température ambiante.

Dimensions H x L x P (mm) 158 x 75 x 36,5

Tension d'alimentation Piles type LR6/AA

- charge ohmique 5 A/250 V\~

- charge 1 A/250 V\~

inductive cos φ 0,6

Contact de sortie libre de potentiel

Nature du contact 1 inverseur

Température -5°C ... +45°C

de fonctionnement

Classe de protection II

Précision ±2,5 s/par jour à +25°C

Durée des piles env. 1 an

Plus court temps de commutation

- P r ogramme journalier 15 min

- P r ogramme 2 h, réglable

hebdomadaire chaque heure

Mode de fonctionnement

Mode automatique

Température de confort

Température réduite

Température de confort en permanence

Température réduit en permanence

Plage de réglage +5°C à +32°C

Différentiel de température ±0,25 ... 0,5 K*

Régulateur électronique

Type de protection IP 20

* de plus grands écarts peuvent survenir selon le système de chauffage et la pièce chauffée.

Problème:

Fonctionement réduit. Le symbole - + apparaît dans la fenêtre.

Solutions: 5

Changer les piles Utilizer seulement des piles alcalines

Problème:

Dans la pièce il fait trop chaud ou trop froid

Solutions: 8

Vérifier le réglage des températures désirées

Problème:

La chauffage ne coupe pas à temps à l'enclenchement. Ou au déclenchement.

Solutions: 6 / 7

Vérifier l'heure actuelle et les horaires de commutation verifier aussi les jours

Problème:

La chauffage se met en marche ou ne s'arrête pas à temps.

Solutions: 8

Vérifier le sélecteur manuel il est peut être sur permanent (marche ou arrêt)

Problème:

Le chauffage prend trop de temps pour atteindre la température désirée

Solutions: 9

Vérifier le réglage de cycle Ed et corriger le éventuellement

Problème:

Si dans l'affichage il apparait □□□□/□□□□ alors la température ambiante est plus grande ou plus petite que la température.

Solutions:

Ajuster en fonction de la température environnante, par exemple, éviter d'exposer directement aux rayons du soleil.

12. Nettoyage et entretien 11

L'appareil doit être nettoyé avec un chiffon sec. Il ne faut pas utiliser de produit de nettoyage.

13. Liste alphabétique des fonctions

Sommaire page

Affichage 5 / 8 / 9 / 10

Alimentation 6

Caractéristiques techniques 11

Cycle de chauffage – réglage 9 / 10

Fonctionement automatique 3 / 9

Hors gel 8

Installation 4

Mise en service simplifiée 3

Mode chauffage 3 / 7

Montage 4

Nettoyage et entretien 11

Niveaux de température 5

Perturbations 5 / 8 / 11

Piles 5

Problèmes et solutions/aides 11

Programme: entrer/modifier 7

Raccordement 3 / 4

Reset 10

Réglage de l'heure 6

Réglages du programme 7

Réglage des horaires de commutation 7

Réglage du système 9

Réglage/changement du programme 7

Réglages d'usine 8 / 9

Schéma de raccordement 4

Socle de l'appareil 4

Température ambiante 3 / 8

Températures permanentes 3 / 8

Temps du cycle 9

Valeur de cycle Ed 9
