MODE D'EMPLOI DLA-X30 JVC
Pour utilisation par le client :
Entrer ci-dessous le N° de série qui est situé sous le boîtier. Garder cette information comme référence pour le futur.
N° de modèle
DLA-X90R
DLA-X70R
DLA-X30
N° de série

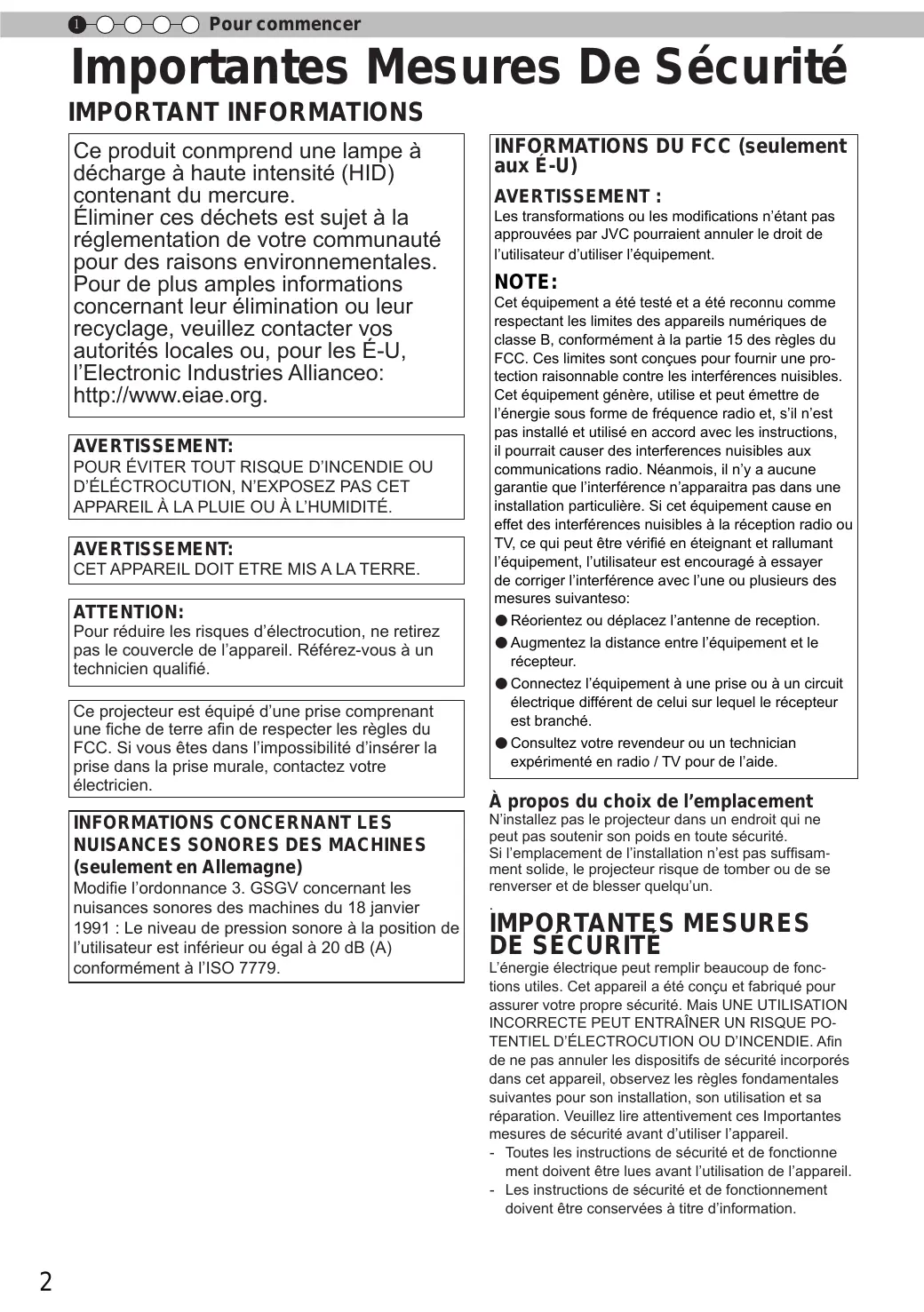

Importantes Mesures De Sécurité
Ce produit comprend une lampe à décharge à haute intensité (HID) contenant du mercure.
Éliminer ces déchets est sujet à la réglementation de votre communauté pour des raisons environnementales. Pour de plus amples informations concernant leur élimination ou leur recyclage, veuillez contacter vos autorités locales ou, pour les É-U, l'Electronic Industries Allianceo: http://www.eiae.org.
AVERTISSEMENT:
POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLÉCTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.
AVERTISSEMENT:
CET APPAREIL DOIT ETRE MIS A LA TERRE.
ATTENTION:
Pour réduire les risques d'électrocution, ne retirez pas le couvercle de l'appareil. Référez-vous à un technicien qualifié.
Ce projecteur est équipé d'une prise comprenant une fiche de terre afin de respecter les règles du FCC. Si vous êtes dans l'impossibilité d'insérer la prise dans la prise murale, contactez votre électricien.
Modifie l'ordonnance 3. GSGV concernant les nuisances sonores des machines du 18 janvier 1991 : Le niveau de pression sonore à la position de l'utilisateur est inférieur ou égal à 20 dB (A) conformément à l'ISO 7779.
AVERTISSEMENT :
Les transformations ou les modifications n'étant pas approuvées par JVC pourraient annuler le droit de l'utilisateur d'utiliser l'équipement.
NOTE:
Cet équipement a été testé et a été reconnu comme respectant les limites des appareils numériques de classe B, conformément à la partie 15 des règles du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles. Cet équipement génère, utilise et peut émettre de l'énergie sous forme de fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, il pourrait causer des interférences nuisibles aux communications radio. Néanmois, il n'y a aucune garantie que l'interférence n'apparaitra pas dans une installation particulière. Si cet équipement cause en effet des interférences nuisibles à la réception radio ou TV, ce qui peut être vérifié en éteignant et rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence avec l'une ou plusieurs des mesures suivanteso:
- Réorientez ou déplacez l'antenne de reception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipement à une prise ou à un circuit électrique différent de celui sur lequel le récepteur est branché.
- Consultez votre revendeur ou un technician expérimenté en radio / TV pour de l’aide.
À propos du choix de l'emplacement
N'installez pas le projecteur dans un endroit qui ne peut pas soutenir son poids en toute sécurité.
Si l'emplacement de l'installation n'est pas suffisamment solide, le projecteur risque de tomber ou de se renverser et de blesser quelqu'un.
IMPORTANTES MESURES DE SECURITE
L'énergie électrique peut remplir beaucoup de fonctions utiles. Cet appareil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION INCORRECTE PEUT ENTRAÎNER UN RISQUE POTENTIEL D'ÉLECTROCUTION OU D'INCENDIE. Afin de ne pas annuler les dispositifs de sécurité incorporés dans cet appareil, observez les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez lire attentivement ces Importantes mesures de sécurité avant d'utiliser l'appareil.
- Toutes les instructions de sécurité et de fonctionnement doivent être lues avant l'utilisation de l'appareil.
- Les instructions de sécurité et de fonctionnement doivent être conservées à titre d'information.
- Tous les avertissements sur l'appareil et dans le mode d'emploi doivent être compris et acceptés.
- Toutes les instructions de fonctionnement doivent être suivies.
- Mettre le projecteur près d'une prise de courant, de façon à pouvoir le brancher et débrancher facilement.
- Débranchez cet appareil de la prise murale avant de le nettoyer. Ne pas utiliser de netoyyant ou en aérosol. Utilisez un chiffon humide pour le nettoyage.
- N'utilisez pas d'accessoires non recommandés par le fabricant de l'appareil car ils pourraient être dangereux.
- N'utilisez pas ce produit près de l'eau. Ne pas l'utiliser non plus après l'avoir déplacé d'une basse température à une température élevée. Cela produit une condensation d'humidité qui peut entraîner un incendie, une électrocution ou d'autres dangers.
- Ne placez pas cet appareil sur un chariot, une table ou tout autre support instable. L'appareil pourrait tomber, et ainsi blesser gravement un enfant ou un adulte, ainsi qu'être ui même sérieusement endommagé. L'appareil doit être monté conformément aux instructions du fabricant et doit utiliser un support recommandé par le fabricant.
- Quand vous utilisez l'appareil sur un chariot, faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pourraient causer un renversement de l'appareil, risquant de l'endommager ou de blesser l'opérateur.
- Les fentes et les ouvertures du coffret sont nécessaires pour la ventilation.
Elles assurent un fonctionnement sûr de l'appareil et le protège d'une surchauffe. Ces ouvertures ne doivent pas être bloquées ou recouvertes.
(Les ouvertures ne doivent jamais être bloquées en plaçant l'appareil sur un PORTABLE CART WARNING (symbol provided by RETAC)
S3126A
lit, un divan, un tapis ou une surface similaire. Il ne doit pas être encastré dans un emplacement comme une bibliothèque ou un bâti sauf si une ventilation correcte existe et si les instructions du fabricant ont été respectées.)
- Afin de permettre une meilleure dissipation de la chaleur, laissez un espace libre tout autour de cet appareil, tel qu'illustré ci-dessous. Lorsque cet appareil se trouve dans un espace dont les dimensions correspondent à celles indiquées ci-dessous, utilisez un climatiseur pour que la température soit la même à l'intérieur et à l'extérieur de cet espace. La surchauffe peut causer des dommages.
- Alimentation électrique indiquée sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation électrique domestique, consultez un revendeur ou votre entreprise locale de distribution d'énergie.
- Cet appareil est équipé d'une fiche à trois broches. Elle ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez votre électricien afin qu'il installe une prise correcte. N'essayez pas de défaire le principe de sécurité de la fiche avec mise à la terre.
- Les cordons d'alimentation doivent être positionnés de façon à ce qu'ils ne soient pas écrasés ou coincés par des objets placés sous ou contre eux. Faites particulièrement attention aux cordons au niveau des portes, des fiches et prises ainsi qu'au niveau de la sortie de l'appareil.
- Pour une meilleure protection pendant un orage ou quand il est laissé sans surveillance ou n'est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de câbles. Cela évitera qu'il soit endommagé du fait d'un éclair ou d'une surtension.
- Ne surchargez pas les prises murales, les cordons prolonga-teurs ou les prises de courant sur les autres appareils car cela pourrait entraîner un risaue d'incendie ou d'électrocution.
- Ne jamais insérer d'objet d'aucune sorte à l'intérieur de cet appareil à travers les ouvertures car ils pourraient toucher des points de tension danguereuse ou créer un court circuit qui pourrait entraîner un incendie ou une électrocution. Ne jamais verser de liquide d'aucune sorte sur l'appareil.
- N'essayez pas de réparer cet appareil vous-même car l'ouvrir ou retirez les couvercles peut vous exposer à des tensions dangeureuses ou à d'autres dangers. Référezvous à un personnel qualifié pour toute réparation.
- Débranchez l'appareil de la prise secteur murale et contactez un réparateur qualifié dans les conditions suivantes:
a) Quand le cordon ou la fiche d'alimentation secteur est endomagé.
b) Si un liquide à coulé ou si un objet est tombé l'intérieur de l'appareil.
c) Si l'appareil a été exposé à la pluie ou à l'eau.
d) Si l'appareil ne fonctionne pas normalement en suivant les instructions de fonctionnement. Ajustez uniquement les commandes couvertes par le mode d'emploi, car un ajustement incorrect des commandes peut endommager l'appareil et demandera souvent beaucoup de temps à un technicien qualifié pour ramener l'appareil en état de fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n'importe quelle autre façon.
f) Quand l'appareil montre un changement évident dans ses performances, cela indique qu'il doit être réparé.
- Quand le remplacement des pièces est nécessaire, assurezvous que le réparateur a utilisé les pièces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la pièce originale. Un remplacement non autorisé peut entraîner in incendie, une électrocution ou autres dangers.
- Après que cet appareil a subi une réparation ou un entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l'appareil est en état de fonctionnement correct.
- L'appareil doit être placé à plus de trente centimètres de sources de chaleur, comme un radiateur, un accumula teur de chaleur, un fourneau ou tout autre appareil (amplificateurs inclus) produisant de la chaleur.
- Lors d'un raccordement avec un magnétoscope ou un lecteur de DVD, vous devez mettre cet appareil hors tension pour éviter tout choc électrique.
- Ne placez pas de produits combustibles derrière le ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, une bombe aérosol ou un briquet à gaz qui présentent des dangers particuliers s'ils sont chauffés.
- Ne regardez pas dans l'objectif de projection quand la lampe du projecteur est allumée. Une exposition des yeux à une forte lumière peut affaiblir votre vue.
- Ne regardez pas à l'intérieur de l'appareil au travers de évents (orifices de ventilation), etc. Ner regardez pas directement la lampe de projection en ouvrant le coffret pendant que celle-ci est allumée. La lampe de projection émet aussi des rayons ultrviolets et la lumière est si forte que votre vue pourrait être affaiblie.
- Ne pas laisser tomber, frapper ou autrement endommager la source de lumière (module lampe). La source de lumière peut se briser et entraîner des blessures. Ne jamais utiliser de lampe endommagée. Si la source de lumière est cassée, demandez à votre revendeur d'eefectuer la réparation. Des fragments provenants d'une lampes brisée pourraient causer des blessures.
- La lampe utiliser dans ce projecteur est une lampe au mercure sous haute pression. Faire attention lorsque cette lampe doit être jetée. S'il y a quelque chose que vous ne comprenez pas, contactez votre revendeur.
- N'effectuez pas de "montage au plafond" du projecteur dans endroit soumis à beaucoup de vibrations. Les fixations pourraient se défaire du fait des vibrations causant ainsi la chute de l'appareil et une éventuelle blessure physique.
- Utilisez uniquement le cordon fourni conçu pour cet appareil afin d'éviter tout choc électrique.
- Pour des raisons de santé, faites une pause de 5 à 15 minutes toutes les 30 à 60 minutes, afin de laisser vos yeux se reposer. Veuillez éviter de regarder des images en 3D lorsque vous vous sentez fatigué, lorsque vous ne vous sentez pas bien, ou en cas d'inconfort. De plus, si vous voyez les images en double, veuillez ajuster l'équipement et le logiciel de façon à avoir un affichage correct. Veuillez arrêter d'utiliser l'unité si vous voyez toujours les images en double après ajustement.
- Tous les trois ans, veuillez procéder à un test interne. Cette unité est fournie avec les pièces de rechange nécessaires pour la maintenir en état de marche (par exemple des ventilateurs de refroidissement). Le délai estimé de remplacement des pièces varie considérablement en fonction de l'utilisation et de l'environnement. Pour les remplacements, veuillez consulter votre détaillant ou le centre de réparation JVC agréé le plus proche de chez vous.
- Lorsque l'unité est fixée au plafond Veuillez noter que nous n'assumons aucune responsabilité, même pendant la période de garantie, si le produit est endommagé en raison de l'utilisation d'éléments métalliques pour la fixation au plafond par vos propres moyens ou si l'environnement d'installation de ces éléments métalliques n'est pas adapté. Si l'unité est accrochée au plafond pendant l'utilisation, veuillez faire attention à la température ambiante de l'unité. Si vous utilisez
un chauffage central, il est possible que la température au niveau du plafond soit supérieure à la température normale.
- Les images vidéo peuvent s'incruster dans les composants électroniques. Veuillez ne pas afficher des écrans avec des images fixes à forte luminosité ou à fort contraste, comme par exemple les images des jeux vidéo ou des programmes informatiques. Sur un période de temps prolongée, ces images peuvent s'inscruster aux pixels. Il n'y a aucun problème pour la lecture des images animées, p.ex. d'un métrage vidéo normal.
- Le fait de laisser l'unité inutilisée pendant de longues périodes risque de causer un dysfonctionnement. Veuillez allumer l'unité et la laisser fonctionner de temps en temps. Veuillez éviter d'utiliser l'unité dans une pièce où l'on fume. Il est impossible de nettoyer les composants optiques qui seraient contaminés par la nicotine ou le goudron. Cela risque de provoquer une dégradation des performances.
- Veuillez regarder les images à une distance égale à au moins trois fois la hauteur de l'image projetée. Les personnes photosensibles, atteintes d'une maladie cardiaque quelconque ou en mauvaise santé ne doivent pas utiliser les lunettes 3D.
- Le visionnage d'images en 3D peut être à l'origine de maladies. Si vous ressentez un changement dans votre condition physique, arrêtez immédiatement le visionnage et, si nécessaire, consultez un médecin.
- Lorsque vous regardez des images en 3D, il est recommandé de faire régulièrement des pauses. Étant donné que la durée et la fréquence des pauses requises varient d'une personne à l'autre, faites les pauses nécessaires en fonction de votre propre situation.
- Si votre enfant regarde les images en portant des lunettes 3D, il doit être accompagné par ses parents ou par un adulte responsable. L'adulte responsable doit veiller à éviter les situations dans lesquelles les yeux de l'enfant se fatiguent, car les réactions à la fatigue et à l'inconfort, etc., sont difficiles à détecter, et il est possible que la condition physique se détériore très rapidement. Étant donné que le sens de la vision n'est pas entièrement développé chez les enfants de moins de six ans, si nécessaire, veuillez consulter un médecin pour tout problème en relation avec les images en 3D.
- Pendant l'utilisation de la fonction 3D, le rendu vidéo peut être différent de l'image vidéo d'origine, en raison de la conversion de l'image dans le dispositif.
\*NE LAISSEZ PAS une personne non qualifiée installer l'appareil.
Demandez au revendeur d'installer l'appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l'installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une électrocution.
Importantes Mesures De Sécurité (Suite)
CONNEXION ELECTRIQUE
Aux É-U et au Canada seulement.
N'utilisez que le cordon d'alimentation suivant.
Cord. d'alimentation
La tension d'alimentation secteur de cet appareil est de 110V – 240V CA. N'utilisez que le cordon d'alimentation désigné par nos revendeurs pour la sécurité et la compatibilité électromagnétique (EMC).
Assurez-vous que le cordon d'alimentation utilisé pour le projecteur correspond bien au type de prise de votre pays. Consultez votre revendeur.
Cord. d'alimentation
Pour les pays du continent européen
AVERTISSEMENT:
Ne débranchez pas la fiche principale de cet appareil.
Si la fiche existante ne convient pas aux prises de courant de votre maison ou si le cordon est trop court pour atteindre une prise de courant, procurez-vous un cordon prolongateur ou un adapteur de sécurité approuvé ou consultez votre revendeur.
Si la fiche secteur était coupée, jetez la prise immédiatement, pour éviter tout danger d'électrocution par une connexion accidentelle à l'alimentation secteur. Si la nouvelle fiche secteur doit être adapté, suivez les instructions données ci-dessous.
AVERTISSEMENT:
CET APPAREIL DOIT ETRE MIS A LA TERRE.
IMPORTANT (Eureope seulement):
Les codes couleurs des fils du cordon d'alimentation de cet appareil sont les suivants:
Vert et jaune : Terre
Bleu : Neutre
Marron : Sous tension
Comme ces couleurs ne correspondent peut être pas avec les couleurs identifiant les bornes de votre fiche. Procédez comme suit:
Le fil coloré en vert et jaune doit être connecté à la borne marquée M par la lettre E ou le symbole de terre ou de couleur vert et jaune.
Le fil qui est coloré en bleu doit être connecté à la borne qui est marqué par la lettre N ou de couleur noire.
Le fil qui est coloré en marron doit être connecté à la borne qui est marquée de la lettre L ou de couleur rouge.
CONNEXION ELECTRIQUE (Royaume-Uni seulement)
Lors du remplacement du fusible, assurez-vous d'utiliser seulement un fusible de valeur correcte et de type approuvé. Remettez en place le couvercle du fusible.
EN CAS DE DOUTE — CONSULTEZ UN ELECTRICIEN QUALIFIE.
Ouvrez le compartiment à fusible avec la lame d'un tournevis et remplacer le fusible.
(* Voir l'illustration ci-dessous.)
Cher(e) client(e),
Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.
Représentant européen de la société JVC KENWOOD Corporation:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Allemagne
Produits
Pile
[Union européenne seulement]
Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas être jetés comme déchets ménagers. Si vous voulez jeter ce produit ou cette pile, veuillez considérer le système de collection de déc hets ou les centres de recyclage appropriés.
Notification: La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.
NEDERLANDS
Créé par le producteur américain George Lucas, le label THX vise à certifier que le son audio et les images vidéo sont reproduits tel que l'on voulu les réalisateurs, en fixant des normes de qualité pour les environnements de visionnage cinématographique et pour les systèmes de home cinéma.
Forts du savoir-faire cultivé au cours des 25 dernières années dans des secteurs comme la production cinématographique, la conception d'environnements de visionnage cinématographique et l'édition audio/vidéo, nous avons noué un partenariat avec JVC KEN-WOOD Corporation pour mettre au point un système de projecteur de home cinéma sans précédent.
La Certification THX met l'accent sur la qualité de la vidéo et la capacité de traitement du signal des produits de projection. Les projecteurs JVC DLA-X90R et DLA-X70R sont équipés du mode THX, qui permet de tirer le meilleur parti de l'appareil lors de la reproduction de films sur grand écran.
bénéficie de la « Certification affichage 3D THX » (*1) par TXH Ltd.
Les normes de certification ont été créées dans le but de « reproduire fidèlement les images à la maison, conformément à l'intention du réalisateur », pendant la lecture d'images 2D ou 3D, et sont « une garantie de haute définition et d'excellente qualité d'image » ; cela signifie qu'un produit certifié a passé avec succès plus de 400 tests rigoureux de qualité d'image, portant notamment sur la fidélité de la reproduction de la couleur, la diaphonie, les angles de visionnage et la performance de traitement de la vidéo.
AVERTISSEMENT
Pour que vous puissiez profiter au mieux des films en 3D :
- Munissez-vous des « lunettes 3D » et d'un « Émetteur de synchronisation 3D » (ces deux produits sont vendus séparément).
- Lisez attentivement les « Précautions de sécurité » (Page de référence: 4), ainsi que les précautions contenues dans les « Remarques explicatives sur le système 3D » dans le « Guide de fonctionnement (Glossaire) » (Page de référence: 75 à 77).
*1: La taille recommandée de l'écran est de 90" (16:9) et la certification s'applique exclusivement à la projection frontale.
DISPLAY
UTILISATION RECOMMANDÉE
Tous les cinémas maison ou salles de séjour
LA CERTIFICATION THX OFFRE
Le mode cinéma THX :
■ Facteur de contraste et température de couleur exacts
■ Pas de surbalayage ni de changement d'échelle
■ Gamme des couleurs haute définition exacte
■ ANSI et contraste séquentiel
■ Uniformité de luminance et de couleur
■ Repérage de couleurs avec échelle de gris
■ Brilliance optimale
■ Performance en désentrelacement
■ Effet d'escalier et de contour
Visitez www.thx.com pour plus de détails techniques.
Pour des informations détaillées au sujet d'ISF, veuillez vous référer au site 90 70
Web http://www.imagingscience.com/
Contenu
Pour commencer
Importantes Mesures De Sécurité...2
Commandes et fonctionnalités .....15
Boîtier - Proj. Avant.... 15
Boîtier - Bas.... 15
Boîtier - Arrière 16
Boîtier - À propos de l'affichage des indicateurs....17
Boîtier - Affichage de mise en garde et confirmation/réaction.... 18
Boîtier - Terminaux d'entrée .... 19
Comment insérer les piles dans la télécommande control....21
Préparation
À propos de l'installation......22
Points importants concernant
l'installation....22
Installation le projecteur et l'écran....23
Régler l'angle 23
Décalage 23
Fixation du projecteur....24
Taille de l'écran et distance de projection.. 25
Portée efficace de la télécommande ..... 25
À propos des connexions......26
Connexions à l'unité .... 28
Connexion du cordon d'alimentation (fourni)....34
Mise en oeuvre
Opérations de base ....36
Procédures des opérations de base...... 36
Opérations utiles fréquemment utilisées ... 38
Régler de la taille de l'écran 38
Masquage de la zone périphérique d'une image....40
Désactiver temporairement la vidéo...... 41
Réglage de la correction du trapèze ..... 41
Réglages et paramètres dans le menu....42
Structure de la hiérarchie des menus (résumé)....42
Boutons pour les opérations dans les menus....50
Procédures pour les opérations dans les menus ....51
Description des éléments de menu ..... 52
Guide des opérations (glossaire)..74
Maintenance
Remplacement de la lampe ....78
Procédure pour le remplacement de la lampe....78
Remettre à zéro le temps lampe ..... 80
Nettoyage et remplacement
du filtre ....82
Autres
Dépannage 84
Au cas où ce message s'affiche ...86
Interface RS-232C......87
Caractéristiques RS-232C....87
Connexion TCP/IP 87
Format des commandes....88
Exemples de communication RS-232C.....90
Droits d'auteurs et mise en
garde....91
À propos des marque de commerce et droits d'auteurs....91
Mises en garde....91
Caractéristiques ......92
Dimensions....94
Sommaire 95
AVERTISSEMENT
À propos des symboles utilisés dans ce manuel
90 Compatible uniquement avec DLA-X90R
70 Compatible uniquement avec DLA-X70R
30 Compatible uniquement avec DLA-X30
Accessoires/Accessories facultatifs
Vérifier les accessoires
Cache objectif coulissant 30 ....1 pièce
Télécommande....1 pièce
Piles AAA (pour confirmation du fonctionnement) ......2 pièce
Cordon d'alimentation Pour le marché américain (2 m) ......1 pièce
Cordon d'alimentation Pour le marché européen (2 m)....1 pièce
Cordon d'alimentation pour le R.U. (2 m)....1 pièce
- Le manuel d'instructions (Ce document), la carte de garantie ainsi que les autres documents imprimés sont également inclus.
Accessoires facultatifs
Veuillez vérifier auprès de votre revendeur agréé pour de plus amples détails.
● Lampe de rechange: PK-L2210U
● 3Lunettes 3D: PK-AG1-B, PK-AG2-B
- Émetteur de synchronisation 3D: PK-EM1
Commandes et fonctionnalités
Boîtier - Proj. Avant
① Objectif
Il s'agit d'un objectif de projection. Veuillez ne pas regarder dedans en cours de projection.
Cache lentille
Le cache objectif s'ouvre/se ferme lorsque l'appareil est mis sous/hors tension.
(Page de référence: 66) 90 70
② Récepteur de la télécommande (avant)
Lorsque vous utilisez la télécommande, veuillez la pointer vers cette zone.
(*) Il y a aussi un récepteur de télécommande à l'arrière.
③ Indicateur
Pour les détails, veuillez vous reporter à “À propos de l’affichage des indicateurs”.
(Page de référence: 17)
④ Sorties d'air
L'air chaud est évacué afin de refroidir l'intérieur de l'appareil.
Veuillez ne pas obstruer les orifices de ventilation.
Boîtier - Bas
⑥ Bouton de fonctionnement
⑤ Entrées manuel du capot coulissant
⑤ Entrées (sur trois points à l'arrière et sur la base)
Pour refroidir l'intérieur de l'unité, l'air est aspiré. Ne bloquez pas les orifices, n'empêchez pas la sortie de l'air chaud. Vous risquez sinon de provoquer une panne de l'appareil.
(*) Il y a des entrées sur deux points à droite et à gauche de la face arrière.
(Page de référence: 16)
⑥ Bouton de fonctionnement manuel du cache-lentille 90 70
Pour ouvrir le cache-lentille,, appuyez dessus. Il est utilisé pour la maintenance et ne sert pas dans le cadre de l'utilisation normale.
⑦ Pieds
Vous pouvez ajuster la hauteur (0 à 5 mm) en tournant les pieds.
Lorsque le pied est retiré, utilisez les trous de montage pour une installation sur le support de montage au plafond. (Page de référence: 24)
Commandes et fonctionnalités (Suite)
Boîtier - Arrière
⑧ Terminal d'entrée
Il y a aussi des terminaux autres que le terminal d'entrée pour les images vidéo, comme ceux utilisés pour le contrôle ou pour les équipements optionnels. Cette illustration est celle du 90 70.
Pour les informations détaillées concernant les termimnaux, voir la section 30.
(Page de référence: 19)
⑨ Couvercle de la lampe
Lors du remplacement de la lampe de source lumineuse, enlevez ce capot.
(Page de référence: 78)
⑩ Panneau de mise en oeuvre
Pour plus de détails, voir l'illustration "Panneau de contrôle".
⑪ Section réceptrice de lumière de la télécommande (arrière)
Lorsque vous utilisez la télécommande, veuillez la pointer vers cette zone.
(*) Il y a aussi une section réceptrice de lumière à l'arrière.
⑫ Terminal d'entrée de l'alimentation
Il s'agit du terminal utilisé pour l'arrivée de l'alimentation électrique. La connexion se fait avec le cordon d'alimentation fourni.
(Page de référence: 34)
■ Panneau de mise en oeuvre
Commandes et fonctionnalités (Suite)
Boîtier - À propos de l'affichage des indicateurs
Les mises en garde et les indications utilisées en mode de fonctionnement normal de cette unité sont affichées avec les indicateurs [VEILLE / MARCHE], [LAMPE], [MISE EN GARDE] sur l'avant de l'unité.
Signification des icônes affichées :
Affichage des indicateurs lumineux.
Les indicateurs s'affichent en clignotant.
Affichage du mode d'opération
Affichage de la couleur et fixe/clignotant de l'indicateur [VEILLE / MARCHE].
STAND BY Allumé (Rouge)
Pendant la mise en veille
STAND BY Allumé (vert)
Pendant l'activation de la lampe (environ 1 minute)
Tout arrêt
Pendant la projection d'images
STAND BY Eteint (vert)
Lorsque "Cacher" est réglé sur MARCHE
STAND BY Eteint (Rouge)
Pendant la période de refroidissement
Indication du délai de remplacement de la lampe
Affichage fixe/clignotant de l'indicateur [LAMPE]. De plus, l'indicateur [VEILLE / MARCHE], qui indique le mode de fonctionnement de l'unité, s'affiche ainsi que décrit ci-dessus. (Page de référence: 92)
LAMP Allumé (orange)
Le moment de remplacer la lampe est proche (Lorsque le temps cumulé d'utilisation de la lampe a dépassé 2900 heures)
Commandes et fonctionnalités (Suite)
Boîtier - Affichage de mise en garde et confirmation/réaction
Affichage de mise en garde
Les mises en garde vous sont adressées par le biais de l'affichage (répété) des indicateurs [MISE EN GARDE] et [LAMPE]. De plus, l'indicateur [VEILLE / MARCHE], qui indique le mode de fonctionnement de l'unité, s'affiche en même temps ainsi que décrit ci-dessus.
Sur activation du mode de mise en garde, la projection est interrompue pendant environ 60 secondes et le ventilateur de refroidissement est déclenché. Veuillez débrancher le cordon d'alimentation de la prise électrique une fois que le ventilateur s'est arrêté. Ensuite, veuillez procéder aux vérifications suivantes et prendre les mesures correctives appropriées.
| Diagramme d'état de l'allumage fixe/clignotant des indicateurs lumineux | Fréquence de clignotement | Signification | Confirmation et mesures correctives |
 (6XZD) (*) (Rouge) Affichage du mode | 1 fois | Dysfonctionnements de l'alimentation d'énergie | ● Assurez-vous que rien ne bloque les entrées d'air. ● Assurez-vous que la température externe est normale.Action Laissez l'appareil refroidir le temps qu'il faut. Allumez l'appareil à nouveau. |
| 2 fois | Le ventilateur de refroidissement est arrêté |
| 3 fois | Température interne trop élevée |
| 4 fois | Température externe trop élevée |
 (orange) (Rouge) Affichage du mode Clignotement simultané | 1 fois | Circuit électrique anormal |
| 2 fois |
| 3 fois |
| 4 fois | S'il y a un problème avec le cache-lentille | ● Assurez-vous que l'appareil n'a pas subit de choc d'impact pendant qu'il fonctionnait. ● Assurez-vous que la lampe et le couvercle de lampe sont installés correctement. ● Vérifiez que rien ne bloque la fermeture automatique de l'objectif.Action Allumer l'appareil à nouveau. |
 (orange) (Rouge) Affichage du mode | 1 fois | La lampe ne s'allume pas et l'appareil est incapable de projeter les images |
| 2 fois | La lampe s'éteint pendant la projection |
| 3 fois | Le couvercle de la lampe est démonté |
Si l'indicateur d'avertissement s'allume à nouveau, attendez que le ventilateur de refroidissement s'arrête.
Débranchez ensuite le câble d'alimentation de la prise électrique.
Appelez votre détaillant agréé pour faire réparer l'appareil.
(*) Si le délai prévu de remplacement de la lampe est dépassé, il se peut que l'indicateur s'allume.
Commandes et fonctionnalités (Suite)
Boîtier - Terminaux d'entrée
① Terminal HDMI 1
② Terminal HDMI 2
Vous pouvez connecter un équipement muni d'une sortie HDMI, etc. Le branchement se fait sur l'orifice à verrouillage M3. Profondeur de vissage de l'orifice 3 mm.
(Page de référence: 29)
③ Terminal LAN "RJ-45"
Il s'agit d'un terminal LAN. Si vous connectez un PC externe, il est possible de contrôler cette unité en envoyant des commandes de contrôle. (Page de référence: 33)
④ Terminal RS-232C
(D-Sub mâle 9 broches)
Il s'agit d'un terminal standard d'interface RS-232C. Si vous connectez un PC externe, il est possible de contrôler cette unité.
(Page de référence: 32)
Il est aussi utilisé comme terminal d'entrée pour les signaux RVB (V sur Sync), les signaux composante (Y, Cb, Cr), les signaux au format DTV (Y, Pb, Pr). Il peut aussi se voir connecter des périphériques équipés avec une sortie de signaux, etc. (Page de référence: 30)
⑥ Terminal SYNCHRO 3D
Émetteur de synchronisation 3D : on peut y connecter le PK-EM1 (vendu séparément) pour pouvoir profiter de contenu vidéo en 3D.
(Page de référence: 31)
⑦ Terminal PC “D-Sub 15 broches” 90 70
Ce terminal d'entrée est utilisé pour les signaux des ordinateurs individuels (PC) uniquement (signaux vidéo RVB et signaux de synchronisation). Utilisez ce terminal pour connecter le terminal de sortie d'affichage d'un ordinateur, etc. (Page de référence: 31)
⑧ Terminal de DÉCLENCHEMENT
(⊖-●-⊕)
Terminal de sortie d'alimentation CC avec 12 V CC, 100 mA. Ce terminal est utilisé pour les signaux de sortie qui contrôlent les écrans motorisés commandés par la commande de DÉCLENCHEMENT D'ÉCRAN. Veuillez noter que toute connexion incorrecte risque d'endommager votre équipement. (Pointe = +12 V CC, Manchon = GND) (Page de référence: 32, 72)
⑨ Terminal TÉLÉCOMMANDE pour "mini-prise stéréo"
Au cas où il se révèlerait impossible d'utiliser la télécommande en raison de l'installation du BOÎTIER dédié de cette unité ou d'une projection arrière, vous pouvez installer une section de réception externe. Ce terminal est utilisé pour établir la connexion entre le récepteur externe et cette unité. Mais il n'existe pas de récepteur externe. Pour le capteur à infrarouges externe et le câble de connexion, veuillez prendre contact avec votre revendeur ou avec un centre de réparation JVC KENWOOD Corporation.
(Page de référence: 33)
Commandes et fonctionnalités (Suite)
■ Télécommande
90 70
Commandes et fonctionnalités (Suite)
■ Télécommande
30
①
- S'il est nécessaire de rapprocher la télécommande du projecteur pour qu'elle fonctionne, cela signifie que les piles sont faibles. Quand cela survient, remplacer les piles. Insérer les piles selon les marques ⊕ ⊖.
- Assurez-vous d'insérer le côté ⊖ en premier.
- Si une erreur survient lors de l'utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez en place les piles et utilisez la télécommande.
À propos de l'installation
Points importants avant l'installation
Veuillez lire attentivement ce qui suit avant d'installer cette unité.
Environnement d'installation
AVERTISSEMENT
Cette unité est un appareil de précision. Dès lors, veuillez éviter de l'installer ou de l'utiliser dans les endroits suivants. Vous vous exposeriez sinon à un risque d'incendie ou de dysfonctionnement.
• Endroits poussiéreux, mouillés et humides
• Endroits avec présence de suie ou enfumés
- Sur la surface d'un tapis ou d'un lit, ou tout autre surface douce
- Les endroits soumis à des températures élevées - comme ceux directement exposés au soleil
- Les endroits soumis à des températures trop élevées ou trop basses
Plage de température admissible en fonctionnement :
+5 °C à +35°C
Plage d'humidité admissible en fonctionnement : 20% \~ 80% (sans condensation)
Plage de température admissible en stockage : -10°C à +60°C
- Si l'unité est installée pendant une période prolongée dans une pièce exposée à la suie et/ou enfumée, de petites quantités de ces substances risquent d'affecter l'appareil. Cette unité refroidit ses composants optiques, qui produisent beaucoup de chaleur, en aspirant de l'air. Si les circuits optiques sont sales, cela risque de provoquer des dysfonctionnements, comme par exemple des images vidéo devenant plus sombres ou une détérioration de la reproduction des couleurs. La saleté qui a adhéré aux composants optiques ne peut pas être éliminée.
AVERTISSEMENT
Veillez bien à installer l'appareil à une distance suffisante des murs et des autres appareils
Pour une meilleure dissipation de la chaleur, veuillez conserver autour de l'unité un espace minimum ainsi qu'indiqué dans l'illustration suivante.
Par ailleurs, ne placez rien devant l'appareil. Si des objets se trouvent dans les orifices d'évacuation de l'air, l'air chaud rentre dans l'unité et provoque son réchauffement. Il est possible que l'air chaud qui est évacué de l'unité cause des ombres sur l'écran (il s'agit du phénomène de brume de chaleur).
De plus, si l'unité est placée dans un endroit fermé comme dans l'illustration ci-dessus, assurez-vous que la température à l'intérieur est la même qu'à l'extérieur. Les températures élevées risquent de provoquer une panne de l'appareil.
Faites attention en cours d'utilisation
AVERTISSEMENT
Cet appareil utilise une lampe de projection qui chauffe en cours d'utilisation. Veuillez ne pas projeter dans les circonstances décrites ci-dessous.
Vous vous exposeriez sinon à un risque d'incendie ou de dysfonctionnement.
- Projection lorsque l'appareil est couché sur le côté Veuillez éviter d'utiliser l'appareil s'il est installé à un angle supérieur à ± 30^ . Cela risque de provoquer un raccourcissement de la durée de la lampe et une détérioration des couleurs.
- Veuillez éviter d'utiliser l'appareil dans un endroit où les orifices de ventilation risquent d'être bloqués.
Pour l'écran, veuillez choisir un matériau non uniforme. Si vous choisissez quelque chose d'uniforme, comme quelque chose qui a un motif quadrillé, cela risque de provoquer des interférences avec la matrice de pixels des composants D-ILA. L'une des façons d'éviter l'interférence des motifs est des choisir un écran d'une autre taille, afin que les interférences se remarquent moins.
Réglage de l'inclinaison pour cet appareil
La hauteur et l'inclinaison de l'unité (0 \~ 5mm) peuvent être ajustées en faisant tourner les pieds. Soulevez l'unité et ajustez les quatre pieds.
À propos de l'installation (Suite)
Installation le projecteur et l'écran
Lors de l'installation, veuillez placer cet appareil et l'écran perpendiculairement l'un par rapport à l'autre. À défaut, vous risquez d'augmenter la distorsion trapézoïdale. Veuillez vous référer à "Trapèze". (Page de référence: 41, 64)
Régler l'angle
L'angle maximal pouvant être donné pour cet appareil est de ±30°.
- Des dysfonctionnements peuvent survenir si l'angle n'est pas réglé dans la plage de valeurs susmentionnées.
Décalage
■ Position gauche / droite
(*) Centrage vertical (0 % de décalage sur l'axe vertical)
Approximativement 34 %
(au maximum) de l'image projetée
Approximativement 34 % (au maximum) de l'image projetée
■ Position dans l'axe vertical
(*) Centrage horizontal (0 % de décalage sur l'axe horizontal)
Approximativement 80% (au maximum) de l'image projetée
Approximativement 80% (au maximum) de l'image projetée
Tableau de corrélation de décalage d'objectif:
| Décalage gauche-droite(%) | 0% | 10% | 20% | 30% | 34% |
| Décalage haut-bas(%) | 80% | 66% | 47% | 18% | 0% |
- Le décalage maximum haut-bas varie avec l'importance du décalage gauche-droite. De même, le décalage maximum gauche-droite varie avec l'importance du décalage haut-bas.
- Les valeurs du tableau sont conçues comme un guide. Utilisez-les pour référence durant l'installation.
■ Plage des mouvements de décalage de l'objectif
line
| Décalage horizontal de l'objectif (%) | Décalage vertical de l'objectif (%) |
| ------------------------------------- | ------------------------------------ |
| 0 | 80 |
| 10 | 70 |
| 20 | 50 |
| 30 | 20 |
| 40 | 0 |
À propos de l'installation (Suite)
Fixation du projecteur
Pour des raisons de sécurité et afin de prévenir les accidents, des mesures préventives doivent être prises pour empêcher l'appareil de glisser ou de tomber lors d'une urgence telle qu'un tremblement de terre.
Lors de la fixation de l'appareil sur un socle ou au plafond, retirez les quatre pattes de dessous l'appareil et utilisez les quatre trous de vis (vis M5) pour le montage.
Plafond
Précautions à prendre lors de l'installation
- Une expertise et des techniques particulières sont nécessaires pour installer cet appareil. Assurez-vous de demander à votre détaillant ou à un spécialiste d'effectuer l'installation.
- La profondeur des trous de vis (la longueur des vis) est de 23 mm. Utilisez des vis plus courtes que 23 mm mais plus longues que 13 mm.
Utiliser d'autres vis résultera en des dysfonctionnements ou en la chute de l'appareil.
- Si vous montez l'appareil sur un socle, assurez vous qu'il y ait un espace suffisant (des pieds d'une hauteur de 10 mm ou supérieur) tout autour de l'appareil afin que les entrées d'air ne soient pas bloquées.
-
N'inclinez pas l'appareil de plus de ± 5 degrés d'un côté ou de l'autre lorsque vous l'utilisez.
-
JVC n'est pas responsable des dommages provoqués par l'installation de l'appareil avec des fixations de plafond non-JVC ou lorsque l'environnement n'est pas compatible avec un montage au plafond, que l'appareil soit encore sous garantie ou non.
- Si vous utilisez l'appareil fixé au plafond, faites attention à la température environnante. Lorsqu'un chauffage est en service, la température au niveau du plafond est plus importante que prévue.
À propos de l'installation (Suite)
Taille de l'écran et distance de projection
Déterminer la distance entre l'objectif et l'écran pour obtenir la taille d'écran que vous souhaitez. Cet appareil utilise un objectif avec zoom de facteur x2,0 pour la projection.
■ Taille de l'écran projeté par rapport à la distance de projection
| Taille de l'écran de projection (Diagonale) Format d'image 16:9 | Distance approximative de projection W (Wide ou Grand angle) à T (Téléobjectif) |
| 60" (Approx. 0,7, 1,3m) | Approx. 1,78m à Approx. 3,66m |
| 70" (Approx. 0,9, 1,5m) | Approx. 2,09m à Approx. 4,28m |
| 80" (Approx. 1,0, 1,8m) | Approx. 2,40m à Approx. 4,89m |
| 90" (Approx. 1,1, 2,0m) | Approx. 2,70m à Approx. 5,51m |
| 100" (Approx. 1,2, 2,2m) | Approx. 3,01m à Approx. 6,13m |
| 110" (Approx. 1,4, 2,4m) | Approx. 3,31m à Approx. 6,75m |
| 120" (Approx. 1,5, 2,7m) | Approx. 3,62m à Approx. 7,36m |
| 130" (Approx. 1,6, 2,9m) | Approx. 3,92m à Approx. 7,98m |
| Taille de l'écran de projection (Diagonale) Format d'image 16:9 | Distance approximative de projection W (Wide ou Grand angle) à T (Téléobjectif) |
| 140" (Approx. 1,7, 3,1m) | Approx. 4,23 m à Approx. 8,60m |
| 150" (Approx. 1,9, 3,3m) | Approx. 4,53m à Approx. 9,22m |
| 160" (Approx. 2,0, 3,5m) | Approx. 4,84m à Approx. 9,84m |
| 170" (Approx. 2,1, 3,8m) | Approx. 5,14m à Approx. 10,45m |
| 180" (Approx. 2,2, 4,0m) | Approx. 5,45m à Approx. 11,07m |
| 190" (Approx. 2,4, 4,2m) | Approx. 5,75m à Approx. 11,68m |
| 200" (Approx. 2,5, 4,4m) | Approx. 6,06m à Approx. 12,30m |
Portée efficace de la télécommande
En dirigeant la télécommande en direction de l'appareil
- En visant le récepteur de commande à distance avec la télécommande, s'assurer que le capteur situé à l'avant ou l'arrière de l'appareil se trouve à une distance de moins de 7 m.
- Si la télécommande ne fonctionne pas correctement, rapprochez-vous de l'appareil.
En cas de réflexion à partir de l'écran
- S'assurer que la distance totale (A + B) entre this unit et l'écran (A) et entre la télécommande et l'écran (B) est de 7 m.
- Dans la mesure où le rendement des signaux réfléchis depuis la télécommande différent selon le type d'écran utilisé, la distance de fonctionnement peut diminuer.
À propos des connexions
À propos des connexions (Suite)
À propos des connexions (Suite)
Connexions à l'unité
- Ne pas allumer avant d'avoir fini le raccordement.
- Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel d'instructions du périphérique à raccorder.
- Ce périphérique est utilisé pour la projection d'image. Connecter un périphérique de sortie audio tel qu'un amplificateur pour la sortie audio du périphérique connecté.
- Il est possible que les images ne s'affichent pas, suivant les câbles et les périphériques à brancher.
Pour le câble HDMI (vendu séparément), utilisez seulement un câble approuvé HDMI.
- Suivant la dimension du couvercle du connecteur du câble à brancher, il peut être impossible de brancher cet appareil.
Enregistreur BD/DVD
Lecteur BD/DVD
Magnétoscope et caméscope
À propos des connexions (Suite)
■ Raccordement par un câble de HDMI-DVI
Cet appareil
- Si du bruit apparaît, écartez tout PC (PC portable) de ce produit.
- Pour avoir une largeur de bande de transmission conforme à la norme HDMI standard, il est recommandé d'utiliser un câble de 340 MHz. Si le câble utilisé a une largeur de bande de transmission de 75 MHz, il est conseillé de choisir pour l'équipement de transmission 1080i ou moins.
- Si la vidéo ne s'affiche pas, essayez de réduire la longueur du câble ou d'abaisser la résolution de l'équipement de transmission vidéo.
■ Raccordement par un câble de conversion HDMI-DVI
Cet appareil
- Si du bruit apparaît, écartez tout PC (Ordinateur de bureau) de ce produit.
- Si la vidéo ne s'affiche pas, essayez de réduire la longueur du câble ou d'abaisser la résolution de l'équipement de transmission vidéo.
À propos des connexions (Suite)
■ Connexion à des bornes de vidéo à composantes
Cet appareil
- Choisissez "COMP." dans le menu configuration à "Y Pb/Cb Pr/Cr". (Page de référence: 60)
■ Raccordement via câble vidéo RGB
Cet appareil
- Réglez "COMP." dans le menu configuration à "RVB". (Page de référence: 60)
- Pour plus de renseignements sur les signaux d'entrée, consultez "Caractéristiques".
À propos des connexions (Suite)
■ Raccordement par un câble PC 90 70
Cet appareil
- Pour plus d'information sur les signaux d'entrée pris en chargé, veuillez consulter les "Caractéristiques". (Page de référence: 92)
■ Connexion avec le terminal SYNCHRO 3D
Cet appareil
- Émetteur de synchronisation 3D : Il y a un terminal dédié pour le PK-EM1 (vendu séparément).
- L'émission infrarouge du PK-EM1 peut quelque fois gêner les autres appareils communiquant par infrarouges.
- Les lunettes 3D (PK-AG1-B, PK-AG2-B) sont un accessoire optionnel et ne sont pas incluses avec l'émetteur de synchronisation 3D.
AVERTISSEMENT
- La conversion d'images 2D en images 3D au moyen de la fonction 3D de ce produit, et la reproduction de ces images à des fins commerciales ou la reproduction dans des lieux publics peut constituer une violation des droits d'auteur protégés par les lois sur le copyright.
- Le rendu des images 3D peut être différent en fonction de la température ambiante et de l'utilisation de la lampe. Arrêtez d'utiliser le projecteur si la projection des images n'est pas correcte.
- Avant de visionner des images vidéo en 3D, veillez bien à lire la section "Description du système 3D". (Page de référence: 75 à 77)
À propos des connexions (Suite)
■ Raccordement par un câble Trigger
Cet appareil
AVERTISSEMENT
- N'alimentez pas les autres appareils.
- Ne connectez pas les câbles audio d'autres appareils tels que
Les écouteurs, etc. Sinon, cela peut entraîner un dysfonctionnement des autres appareils ou des blessures.
- Utiliser plus que la valeur indiquée entraînera un dysfonctionnement.
- Faites très attention à éviter tout court-circuit avec à l'esprit que les sorties des bornes produisent du 12 V.
- Le réglage par défaut est "Pas de sortie". Ce réglage peut être ajusté sous "Trigger" dans le menu [5] "Fonction". (Page de référence: 72)
■ Câble de connexion RS-232C (vendu séparément)
Cet appareil
À propos des connexions (Suite)
■ Connexion par le terminal LAN
Cet appareil
- Le réseau est utilisé pour contrôler l'unité. Il n'est pas utilisé pour transmettre le signal vidéo.
- Veuillez prendre contact avec votre administrateur réseau pour toutes les questions se rapportant à la connexion réseau.
■ Connexion avec le termina
Cet appareil
- Pour le capteur à infrarouges externe et le câble de connexion, veuillez prendre contact avec votre revendeur.
À propos des connexions (Suite)
Connexion du cordon d'alimentation (fourni)
Une fois que vous avez connecté l'équipement, connectez le cordon d'alimentation du projecteur.
1 Connectez le cordon d'alimentation fourni sur le terminal d'alimentation de l'unité
2 Raccordez à la prise d'alimentation
Faites attention de façon à éviter tout risque d'incendie ou d'électrocution
- Étant donné que cette unité utilise une quantité importante d'énergie électrique, veuillez la brancher directement sur une prise murale.
- Lorsque vous n'utilisez pas l'appareil, veuillez débrancher le cordon d'alimentation.
- Branchez l'appareil uniquement avec le cordon d'alimentation fourni.
- N'utilisez pas de tension autre que la tension d'alimentation indiquée.
- N'endommagez pas, ne coupez pas, ne modifiez pas le cordon d'alimentation. De plus, le cordon d'alimentation sera endommagé si vous placez dessus des objets lourds, s'il est soumis à une trop forte chaleur ou si vous tirez dessus.
- Ne le débranchez pas avec les mains mouillées.
Mémo
Opérations de base
90 70
30 : La même disposition de bouton est utilisée dans cette explication du fonctionnement.
Procédures des opérations de base
Une fois que vous avez mené à bien l'installation de base, l'unité peut être normalement utilisée simplement avec les opérations suivantes.
1 Allumez l'appareil
- Vous pouvez aussi appuyer sur le bouton ⏻/I sur l'appareil pour l'allumer. (Page de référence: 16)
● L'objectif s'ouvrira. 90 70
Retirez le cache objectif. 30
(*) Toujours enlever le couvercle de l'objectif pour utiliser le produit. Toute projection avec le couvercle sur l'objectif peut entraîner le dysfonctionnement du produit.
2 Choisissez l'image à projeter
1 Sélectionnez le mode d'entrée
- Vous pouvez également sélectionner le mode d'entrée en appuyant sur le bouton INPUT sur l'appareil.
(Page de référence: 16)
2 Affiche les images du périphérique sélectionné
3 Ajustez le zoom (la taille de l'écran)
4 Ajustez la mise au point (le point focal)
5 Ajustez le décalage (la position de l'image)
- Après réglage de la position de l'image, il peut être nécessaire de sélectionner "Décalage pixels" à partir du menu Paramètres "Installation". (Page de référence: 66 à 67)
- A chaque pression du bouton LENS, l'élément à régler passera de "Mise au point", "Zoom" and "Décalage".
OK Cette position peut aussi être réglée avec le bouton.
6 Éteignez l'appareil
- Lorsque vous éteignez l'appareil, l'objectif se ferme. 90 70 Replacez le cache objectif. 30
- L'appareil ne peut pas être éteint pendant les 90 secondes suivant l'allumage de l'appareil. Commez l'utilisation après 90 secondes.
- Vous pouvez aussi appuyer sur le bouton ⏻/I sur l'appareil pour l'éteindre. (Page de référence: 16)
- Débranchez le câble d'alimentation lorsque vous n'utilisez pas l'appareil pour une longue période.
NOTE
À propos du mode de refroidissement
- Le mode de refroidissement est une fonction permettant le refroidissement de la lampe pendant les 60 secondes suivant la fin de la projection. Cette fonction empêche la déformation ou l'endommagement des pièces internes de l'appareil du fait de la surchauffe de la lampe. Elle empêche également un éclatement ou un raccourcissement prématuré de la durée de vie de la lampe.
- Pendant la phase de refroidissement, le témoin [STANDBY/ON] clignote en rouge.
- Suivant la phase de refroidissement, l'appareil retourne automatiquement en mode veille.
- Ne débranchez pas la prise d'alimentation pendant la phase de refroidissement. Cela pourrait réduire la durée de vie de la lampe et causer un dysfonctionnement.
- Le couvercle ne se fermera pas si l'option [Cache lentille] est définie sur [Ouvrir] dans le menu [3. Installation] - [3-1. Contrôle Objectif]. (Page de référence: 66)
Opérations de base (Suite)
90 70
30 : La même disposition de bouton est utilisée dans cette explication du fonctionnement.
Opérations utiles fréquemment utilisées
Vous pouvez modifier la taille de l'écran de l'image projetée ou masquer la zone entourant une image dont la qualité de la zone périphérique s'est détériorée.
A Régler de la taille de l'écran
B Masquage de la zone périphérique d'une image
C Désactiver temporairement la vidéo
D Réglage de la correction du trapèze
A Régler de la taille de l'écran
L'image projetée peut être réglée pour correspondre à la taille d'écran la plus appropriée. (Format d'image).
- Lorsque des signaux PC sont en entrée, le réglage "Aspect(PC)" sera disponible à la place. (Page de référence: 60)
■ Image source et image projetée par différents paramètres de taille d'écran
1 Projete l'image
1 Affichez le menu de configuration
2 Choisissez "Signal d'entrée" → "Aspect (Vidéo)"
3 Définir une valeur d'aspect
① Sélectionner
Example:
Lorsque la valeur "Aspect" est changée de"4:3" → "16:9"
- Suivant l'image d'entrée, sélectionner 4:3 peut causer un étirement vertical de l'image, alors que 16:9 vous offre la taille d'écran la plus appropriée.
- Lorsqu'il y a une entrée de signal 3D, le format est fixé sur "16:9".
NOTE
- Le masquage n'est disponible que lorsque des images haute définition sont en entrée.
90 70
30 : La même disposition de bouton est utilisée dans cette explication du fonctionnement.
(*) Lorsqu'il y a en entrée un signal 3D, le réglage n'est pas possible.
Example:
Lorsque la valeur"Masque" est changée de "Off" →
"5%"
B Masquage de la zone périphérique d'une image
Les images dont la qualité de la bordure externe est détériorée peuvent être projetées en masquant (cachant) le pourtour de l'image projetée.
1 Projete l'image
← Image dont la qualité de la bordure externe est détériorée.
2 Masquer l'image
1 Affichez le menu de configuration
2 Choisissez "Signal d'entrée" → "Masque"
3 Régler une valeur de masque
Opérations de base (Suite)
90 70
30 : La même disposition de bouton est utilisée dans cette explication du fonctionnement.
- Lorsqu'il y a en Signal d'entréel 3D, le réglage n'est pas possible. Par ailleurs, même si la correction trapézoïdale est ajustée, elle est supprimée lorsqu'il y a en Signal d'entrée 3D.
C Désactiver temporairement la vidéo
Vous pouvez masquer temporairement l'image.
- Appuyez sur le bouton HIDE à nouveau pour afficher l' image.
- L'appareil ne peut pas être éteint lorsque l'image est temporairement masquée.
D Réglage de la correction du trapèze
Pour ce qui est du plan de projection, toute déformation trapézoïdale peut être ajustée si l'emplacement d'installation est incliné.
1 Affichez le menu de configuration
2 Choisissez "Installation" → "Trapèze"
3 Permet de régler la correction trapézoïdale
En appuyant sur le curseur (flèches vertical et horizontale) en mode de correction trapézoïdale, vous pouvez ajuster la déformation trapézoïdale.
Ajustez la déformation horizontale à l'aide des curseurs gauche et droit.
Ajustez la déformation verticale à l'aide des curseurs haut et bas.
