MODE D'EMPLOI SP-L305 SAMSUNG

Manuel d'utilisation

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

CONSIGNES DE SÉCURITÉ ESSENTIELLES

Avant de commencer 1-1

Conservation et entretien 1-2

Consignes de sécurité 1-3

INSTALLATION ET RACCORDEMENT

Contenu de l'emballage 2-1

Installation du projecteur 2-2

Mise à niveau avec pieds réglables 2-3

Zoom et mise au point 2-4

Taille de l'écran et distance de projection 2-5

Remplacement de la lampe 2-6

Arrière 2-7

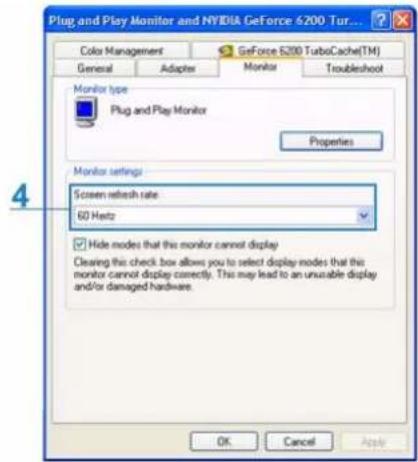

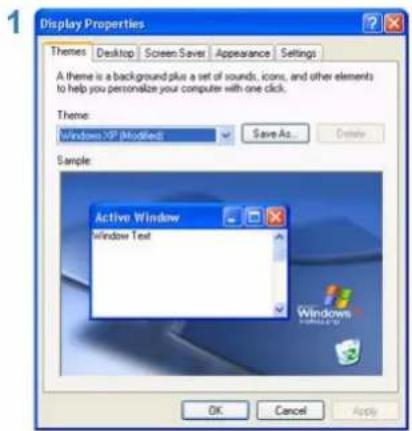

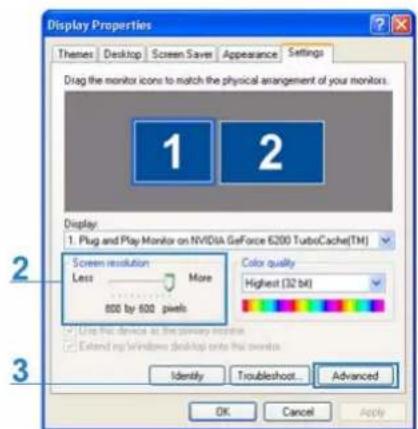

Configuration de l'environnement du PC 2-8

Modes d'affichage pris en charge 2-9

Branchement de l'alimentation 2-10

Connexion à un PC 2-11

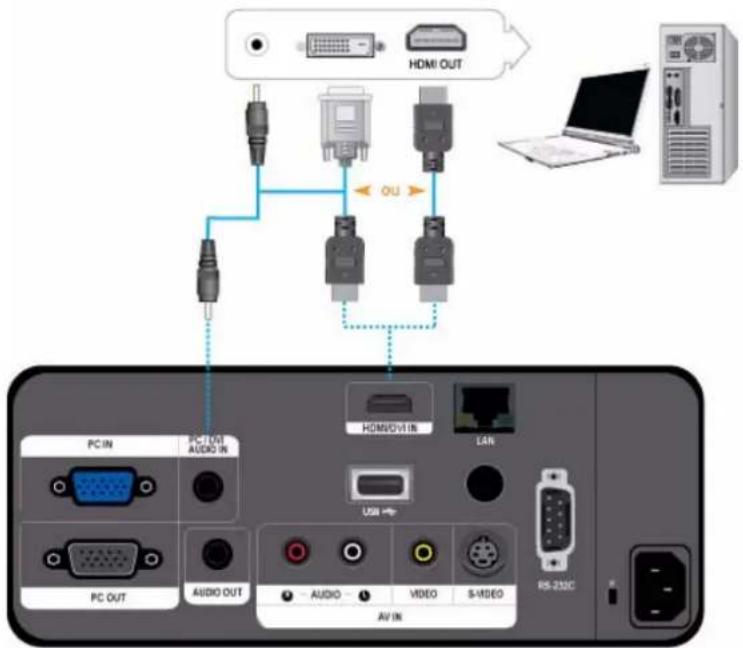

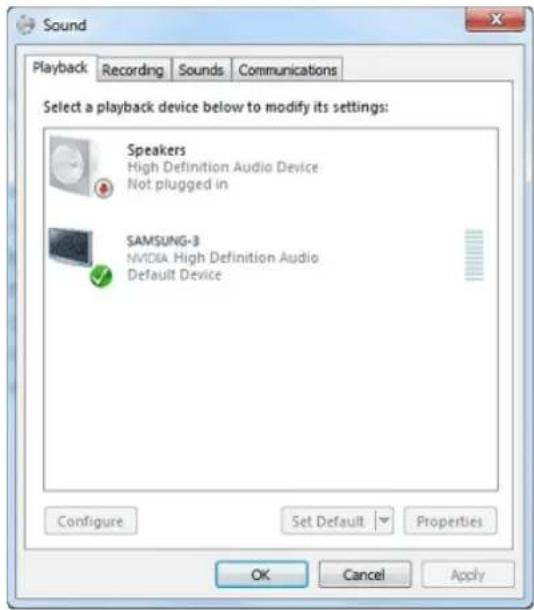

Connexion d'un PC à l'aide d'un câble HDMI/DVI 2-12

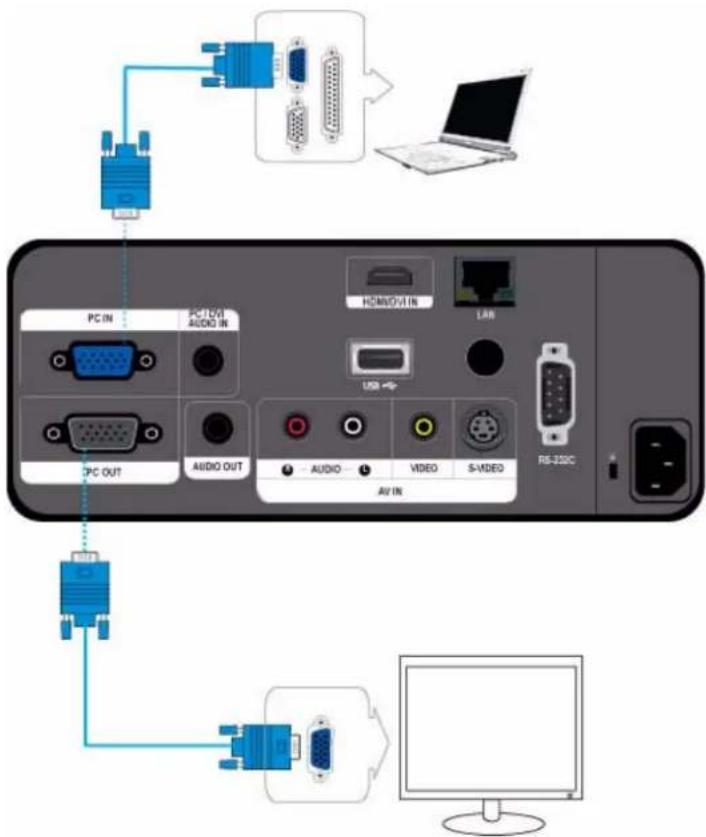

Connexion d'un moniteur externe 2-13

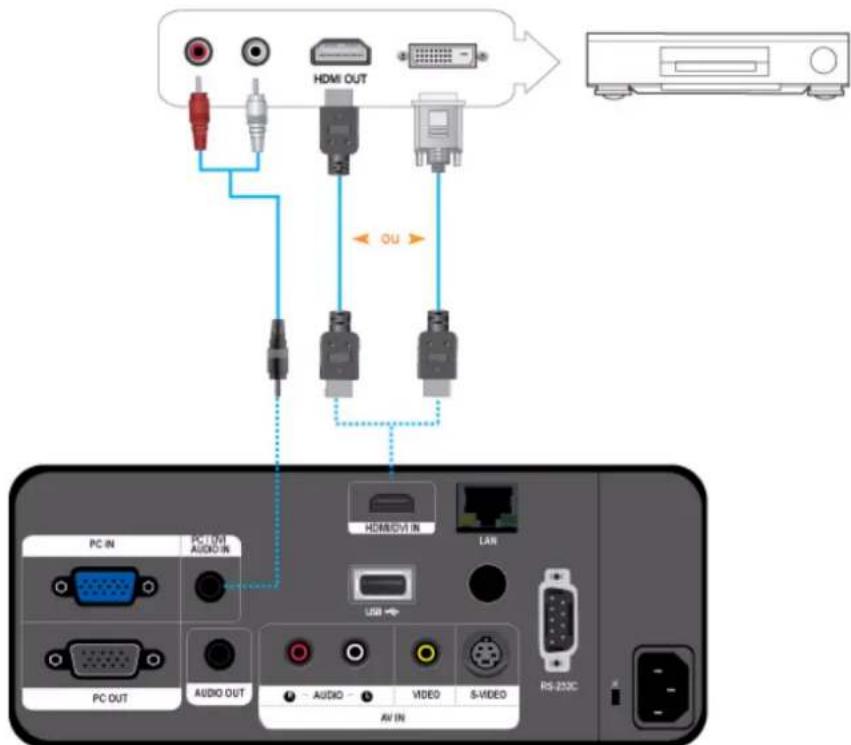

Connexion d'un périphérique compatible HDMI 2-14

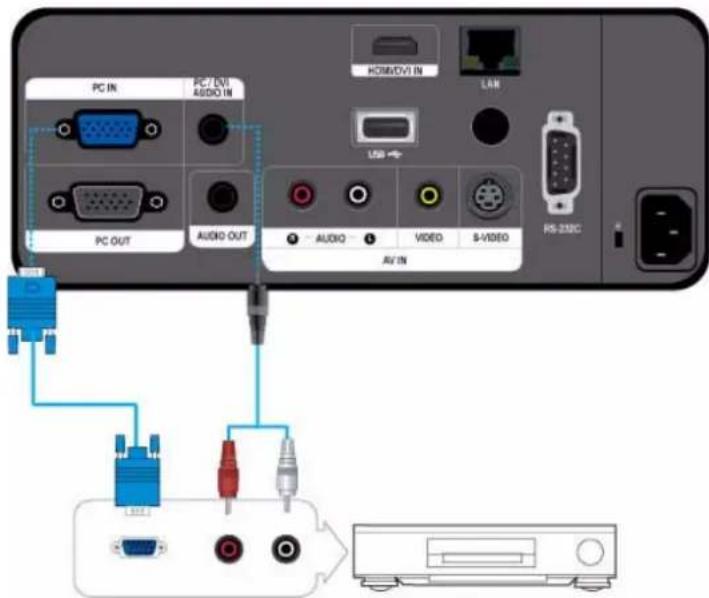

Connexion d'un périphérique AV à l'aide d'un câble D-Sub ..... 2-15

Connexion d'un périphérique AV à l'aide d'un composant de sortie 2-16

Connexion à l'aide d'un câble Vidéo/S-Vidéo 2-17

Connexion d'un haut-parleur externe 2-18

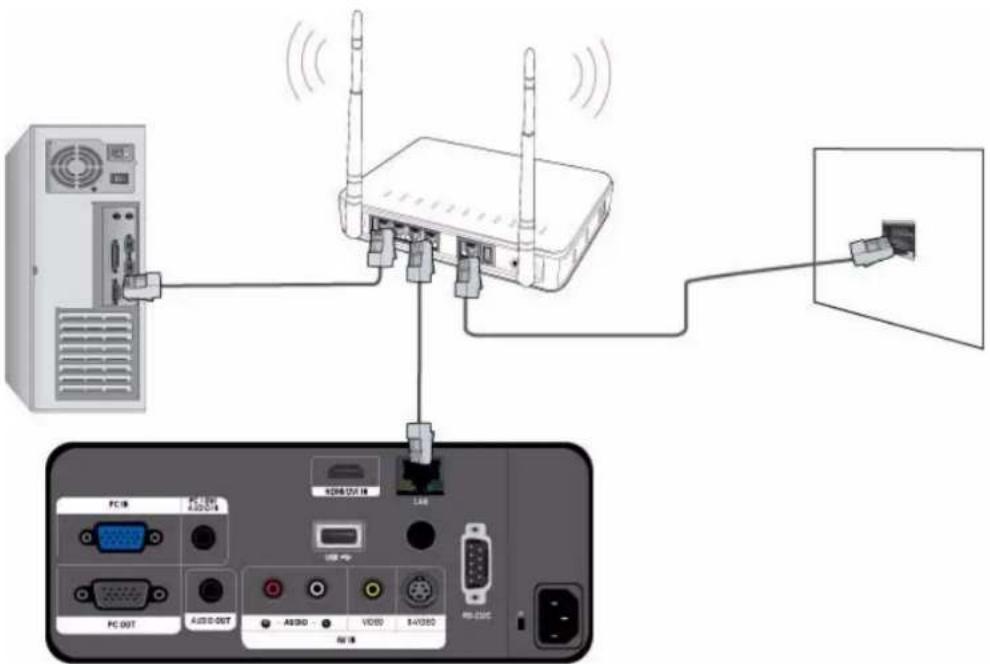

Connexion à un réseau 2-19

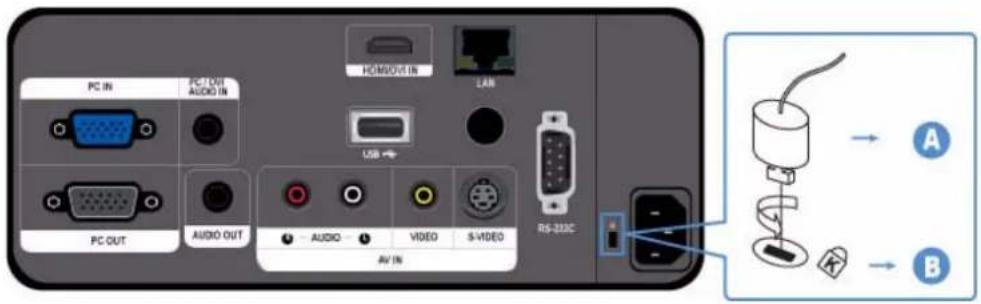

Verrouillage Kensington 2-20

UTILISATION

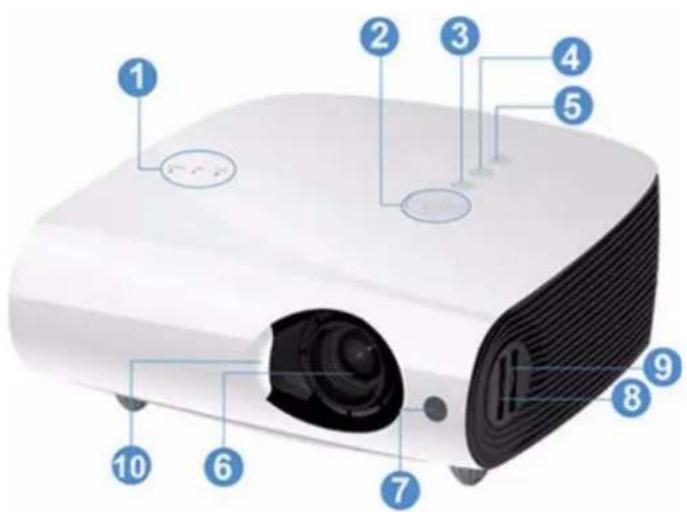

Caractéristiques du produit 3-1

Partie avant/ supérieure 3-2

Télécommande 3-3

Indications des LED 3-4

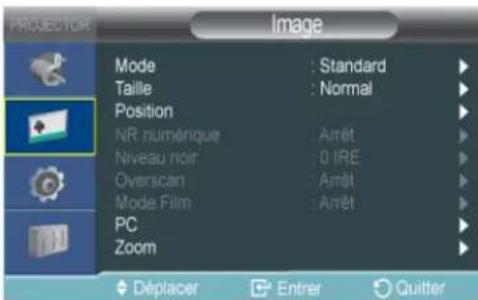

Utilisation du menu de réglage sur écran (OSD) 3-5

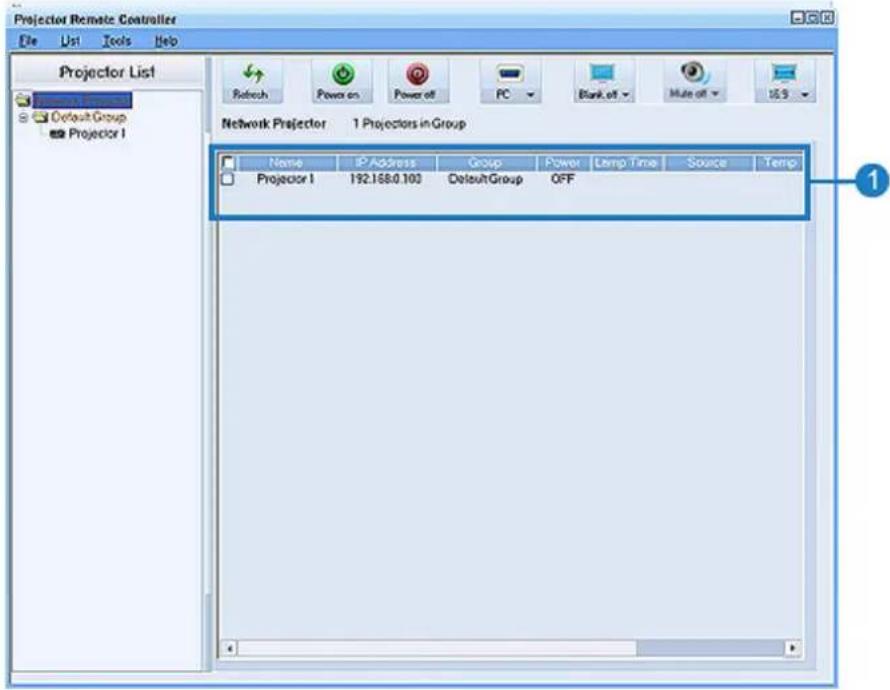

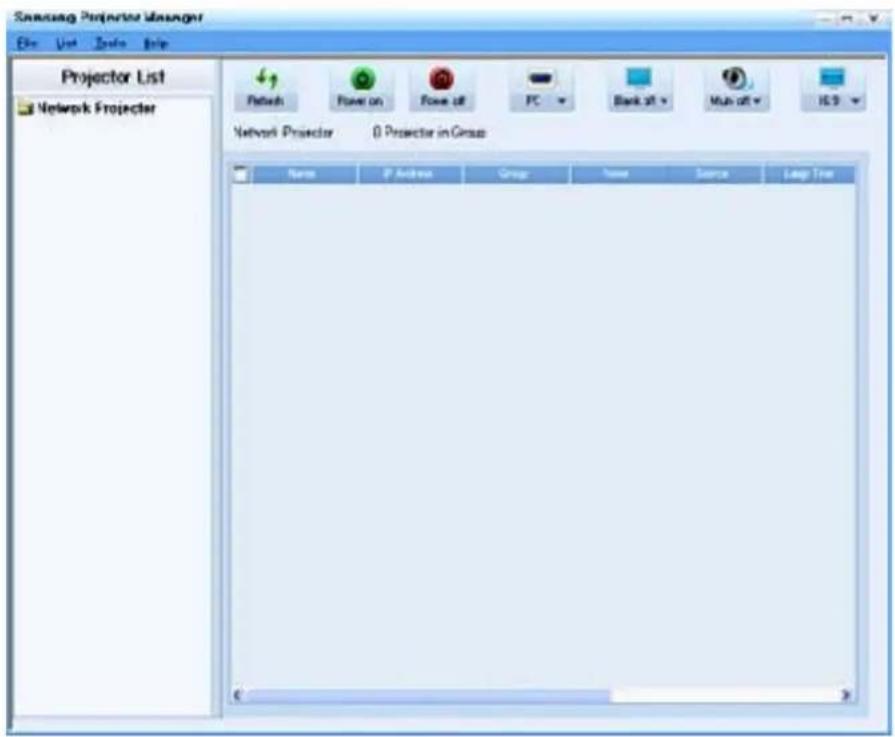

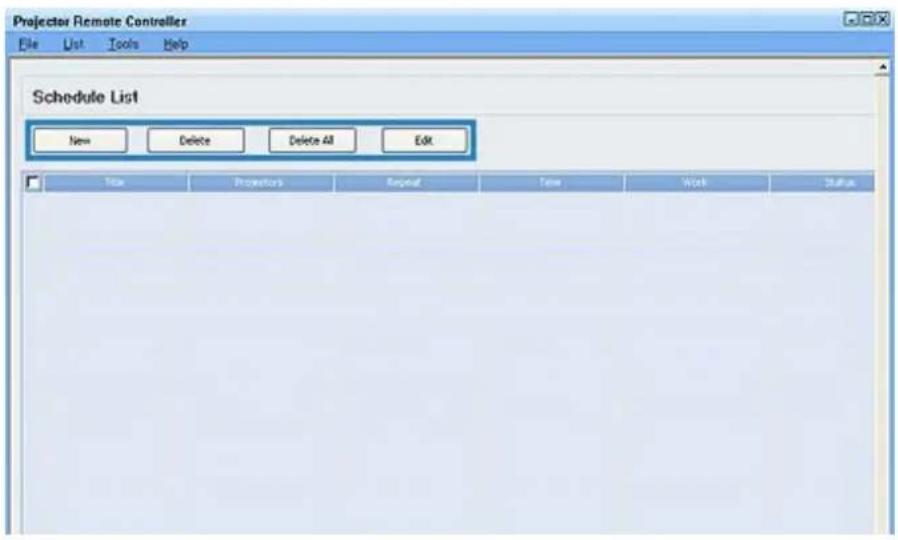

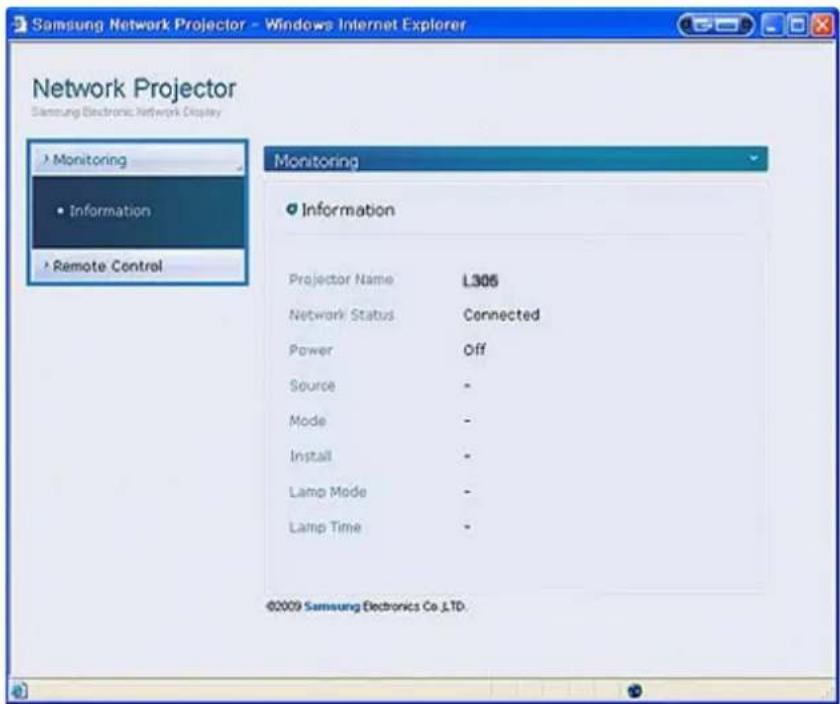

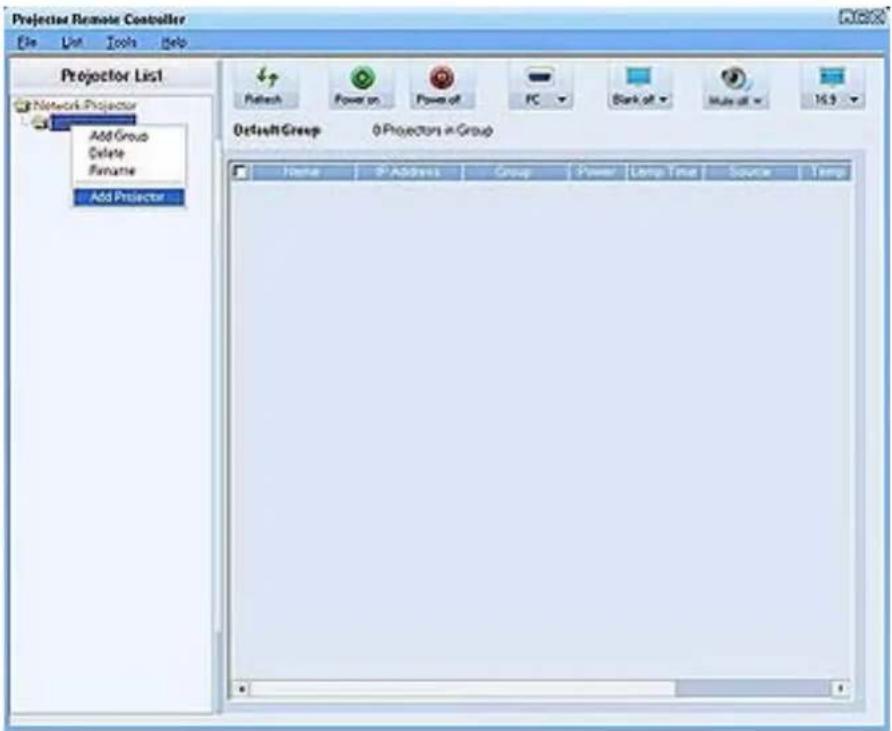

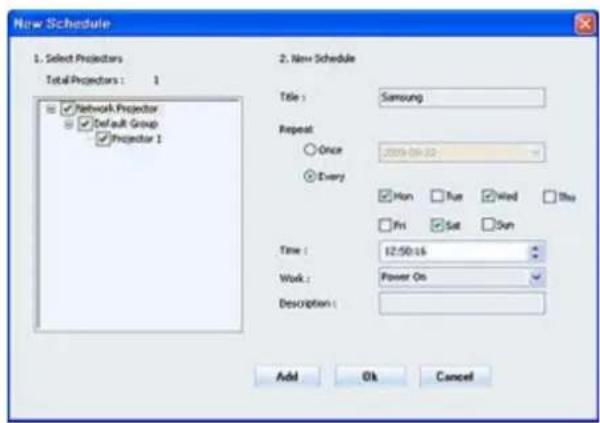

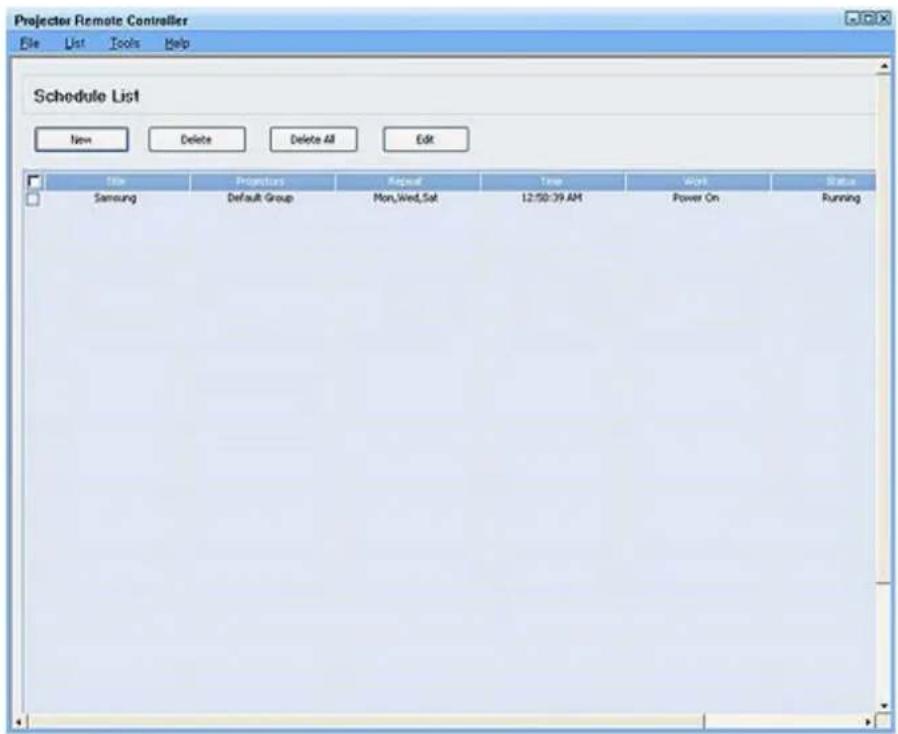

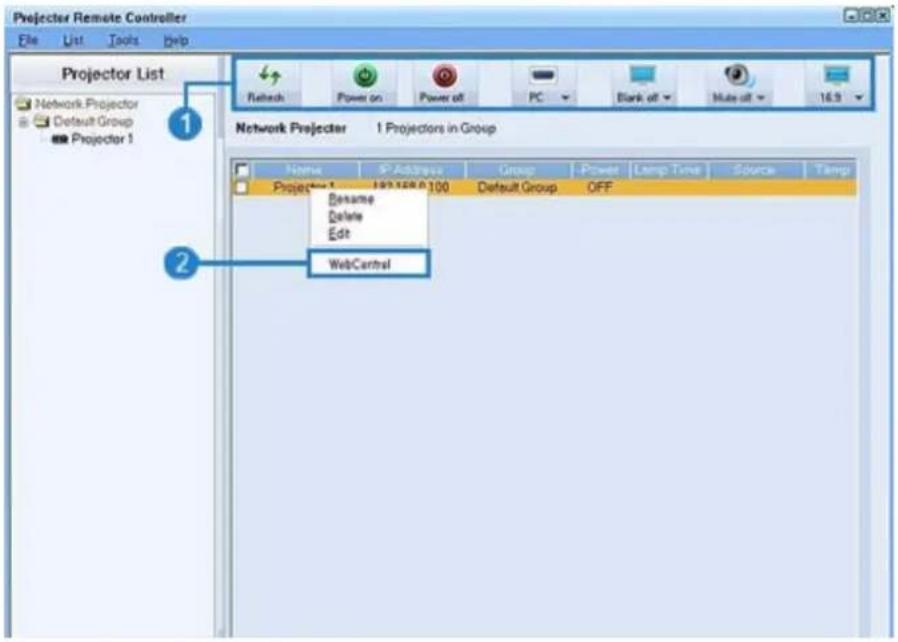

Gestion du réseau 3-6

FONCTION MEDIA PLAY

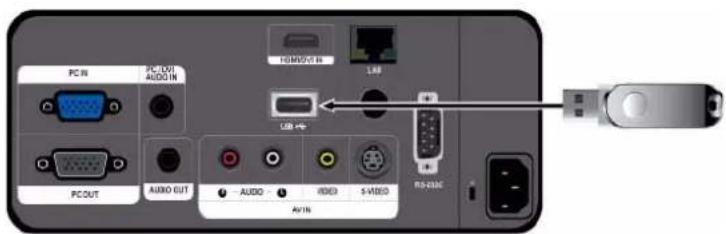

Connexion d'un périphérique de stockage USB et précautions à prendre 4-1

Documents 4-2

Photo 4-3

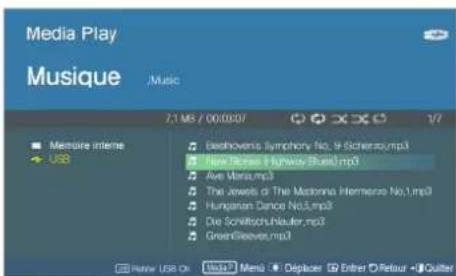

Musique 4-4

Cinéma 4-5

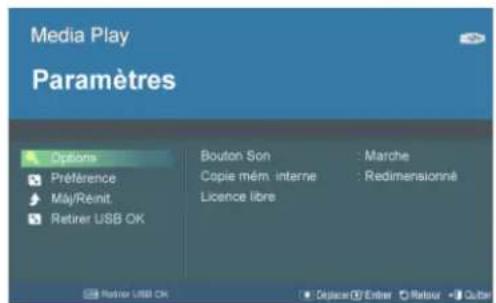

Paramètres 4-6

Formats de fichiers pris en charge 4-7

DÉPANNAGE

Avant de contacter le service d'assistance 5-1

INFORMATIONS COMPLÉMENTAIRES

Caractéristiques 6-1

RS-232C Tableau de commandes 6-2

Contactez SAMSUNG WORLDWIDE 6-3

Mise au rebut appropriée - Europe uniquement 6-4

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icônes utilisées dans ce manuel

ICÔNE NOM SIGNIFICATION
	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait être annulé.
	Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.
• Si un problème survient, reportez-vous à la section "Dépannage".
  • Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Avis de copyright

Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd.

Des frais d'administration peuvent vous être facturés si.

(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut.

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Nettoyage de la surface et de l'objectif

Nettoyez le projecteur à l'aide d'un chiffon doux et sec.

• Evitez de nettoyer l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant.
• Evitez de griffer l'objectif avec un ongle ou un objet pointu. Vous pourriez rayer ou endommager l'appareil.
• Evitez de nettoyer l'appareil au moyen d'un chiffon humide ou en projetant directement de l'eau dessus.
  La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.
• Une tache blanche peut apparaître sur la surface du projecteur si celle-ci entre en contact avec de l'eau.

L'aspect et la couleur peuvent varier en fonction du modèle.

Nettoyage à l'intérieur du projecteur

Pour nettoyer l'intérieur du projecteur, contactez un centre de service Samsung agréé.

- Contactez un centre de service si de la poussière ou une autre substance a pénétré à l'intérieur du projecteur.

Icônes utilisées pour les consignes de sécurité

ICÔNE NOM SIGNIFICATION
	Avertissement	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels graves, voire mortels.
	Attention	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels ou matériels.

Signification des symboles

Ne pas exécuter. A exécuter.

Ne pas démonter.

Le cordon d'alimentation doit être débranché de la prise murale.

Ne pas toucher.

Mise à la terre requise pour éviter tout risque d'électrocution.

Alimentation électrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays.

Avertissement

Branchez solidement le cordon d'alimentation.

- Le non-respect de cette consigne risque de provoquer un incendie.

Evitez de brancher plusieurs appareils électriques sur une même prise murale.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale.

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

• Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

• Cela engendrerait un risque d'électrocution.

Pour déplacer l'appareil, éteignez-le et débranchez le cordon d'alimentation, le câble d'antenne et les autres câbles reliés à l'appareil.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

• Cela pourrait provoquer un choc électrique ou une blessure.

Attention

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher et débrancher la prise secteur pour allumer ou éteindre l'appareil. En d'autres termes, n'utilisez pas la prise secteur comme interrupteur de mise sous tension.

Débranchez l'appareil avant de le nettoyer.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

Conservez le cordon d'alimentation à l'écart de toute source de chaleur.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

- Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Installation

Avertissement

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

- Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, veillez à ce que son avant soit totalement soutenu par le placard ou l'étagère.

- Le non-respect de cette consigne pourrait résulter en une chute de l'appareil, qui pourrait ainsi être endommagé ou causer des dommages corporels.

Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

- L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

- Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil.

Tenez le cordon d'alimentation éloigné de tout radiateur.

En cas d'orage, débranchez le cordon d'alimentation.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

- La gaine du cordon électrique pourrait fondre, entraînant un risque de choc électrique ou d'incendie.

N'installez pas l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (pluie, par exemple), ou encore dans un véhicule.

N'installez pas l'appareil dans un local très poussièreux.

• Cela engendrerait un risque d'électrocution ou d'incendie.

Attention

Evitez d'obstruer les fentes d'aération avec une nappe ou un rideau.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

- Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque vous posez l'appareil, faites-le délicatement.

- Dans le as contraire, vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Installez l'appareil hors de portée des enfants.

- Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

Utilisation

Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

- En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

- Si l'appareil doit être réparé, contactez un centre de service.

Ne fixez jamais la lumière de la lampe et ne projetez pas l'image vers les yeux de quelqu'un.

- Cela est très dangereux, surtout pour les enfants.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appareil.

- Cela engendrerait un risque d'explosion ou d'incendie.

Lorsque vous retirez les piles de la télécommande, veillez à ce qu'elles ne soient pas ingérées par un enfant. Conservez les piles hors de portée des enfants.

- En cas d'ingestion, consultez immédiatement un médecin.

Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

Si de l'eau ou une substance étrangère pénètre dans l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation de la prise secteur et contactez un centre de service.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé(e) ou sale, nettoyez-le(la).

N'utilisez pas l'appareil s'il signale une défaillance, comme l'absence de son ou d'image.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

Lorsque vous nettoyez l'appareil, débranchez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

- Eteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise murale, puis contactez un centre de service.

- Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

- Une étincelle pourrait provoquer une explosion ou un incendie.

- En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

Ne touchez pas l'objectif de l'appareil.

- Vous risqueriez d'endommager l'objectif.

- Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution.

Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérablement, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté notre Centre d'appel.

Ne touchez pas l'extérieur de l'appareil avec un outil tel qu'un couteau ou un marteau.

- Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc.

Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

Pour éliminer de la saleté ou des taches sur l'objectif avant, utilisez un aérosol ou un chiffon imbibé de détergent neutre et d'eau.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à placer votre télécommande sur une table ou un bureau.

Demandez à un centre de service de nettoyer l'intérieur du projecteur au moins une fois par an.

- Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager l'appareil.

Pour ne pas vous brûler, ne touchez pas les fentes d'aération ni le cache de la lampe lorsque l'appareil fonctionne ou juste après l'avoir éteint.

Ne nettoyez pas l'appareil en projetant de l'eau dessus ou à l'aide d'un chiffon humide. Evitez l'emploi de produits chimiques (détergents, vernis industriel ou pour automobile, produits abrasifs, cire, benzène, alcool) sur les pièces en plastique de l'appareil, comme son boîtier, faute de quoi vous risqueriez de l'endommager.

N'ouvrez aucun capot de l'appareil.

N'employez pas de pile non conforme.

- Cette situation serait dangereuse en raison des hautes tensions électriques à l'intérieur de l'appareil.

Veillez à ne pas toucher l'orifice de ventilation lorsque le projecteur est allumé car de l'air chaud en provient.

Le trou de ventilation reste chaud un moment après l'extinction du projecteur. Evitez de le toucher.

Ne placez pas d'objets craignant la chaleur à proximité du projecteur.

Ne touchez pas la lampe du projecteur. Elle est chaude. (Les enfants et les personnes ayant une peau sensible doivent être plus prudents.)

2 Installation et raccordement

2-1 Contenu de l'emballage

- Déballez l'appareil et vérifiez que vous disposez des éléments répertoriés ci-dessous.

- Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.

CONTENU
Guide de configuration rapide Garantie de l'appareil (non disponible partout)		Manuel de l'utilisateur Cordon d'alimentation
Télécommande / 2 piles (non disponible partout)	Chiffon de nettoyage Câble D-Sub 4 vis		(pour le support de la sus-pension)

La suspension n'est pas incluse et doit être achetée séparément. Utilisez les vis jointes pour fixer le projecteur au support de la suspension.

Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l'écran.

• Positionnez le projecteur de manière à ce que l'objectif soit dirigé vers le centre de l'écran. Si l'écran n'est pas positionné verticalement, il est possible que l'image ne soit pas parfaitement rectangulaire.
• N'installez pas l'écran dans un environnement lumineux. Si l'environnement est trop lumineux, l'image projetée risque d'apparaître ternie et de ne pas s'afficher clairement.
• Si vous utilisez le projecteur dans un environnement lumineux, utilisez des rideaux pour bloquer la lumière.
• Vous pouvez installer le projecteur par rapport à l'écran aux emplacements suivants : Installation sol / Plafond / Projection sol / Proj. Plaf. Pour voir les différentes positions d'installation, reportez-vous aux rubriques ci-dessous.

Pour ajuster l'image lors de l'installation du projecteur derrière l'écran

Installation derrière un écran semi-transparent.

Si vous installez le projecteur derrière un écran semi-transparent, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projecteur (projection sol ou projection plafond).

1. Pour la projection sol, appuyez sur :

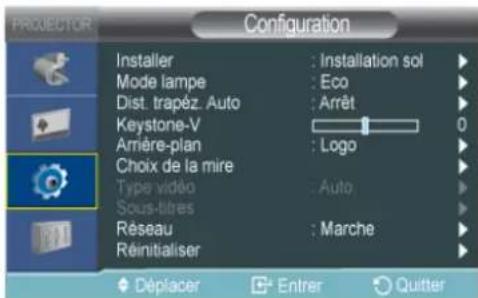

   Menu > Configuration > Installer > Projection au sol
2. Pour la projection plafond, appuyez sur :
   Menu > Configuration > Installer > Proj. plaf.

Pour ajuster l'image lors de l'installation du projecteur à l'avant de l'écran

Installation du projecteur face à l'écran.

Lorsque vous installez le projecteur à l'avant d'un écran, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projecteur (installation sol ou installation plafond).

1. Pour l'installation sol, appuyez sur :
   Menu > Configuration > Installer > Installation sol

2. Pour l'installation plafond, appuyez sur :

Menu > Configuration > Installer > Install. Plafond

Pour mettre à niveau le projecteur, tournez les pieds réglables.

Le projecteur peut être réglé à une hauteur allant jusqu'à 30 mm (environ 12 degrés) au-dessus du point de référence. Selon la position du projecteur, une distorsion trapézoïdale de l'image peut apparaître.

Si est réglé sur , les distortions trapézoïdales seront corrigées automatiquement. Si un réglage fin est nécessaire après la correction automatique, effectuez-le à l'aide de la fonction .

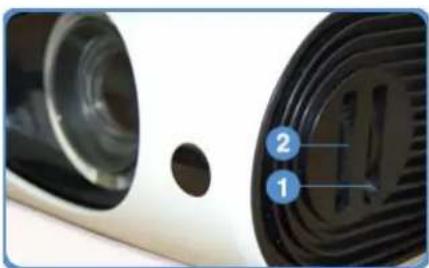

1 Bouton de zoom : Vous pouvez régler la taille de l'image dans la plage de zoom autorisée en actionnant le bouton de zoom.

2 Bague de mise au point : Mettez au point l'image sur l'écran en utilisant la bague de mise au point.

La taille de l'écran détermine la distance à laquelle positionner le projecteur par rapport à l'écran.

Si vous n'installez pas votre projecteur à la distance de projection spécifiée dans le tableau Taille d'écran et distance de projection sous la section 2-5, vous ne pourrez pas régler la mise au point correctement.

A Y Z Y

A. Écran/Z. Distance de portée/Y'. Distance entre le centre de la lentille et le bas de l'image

Installez le projecteur sur une surface plane et mettez-le à niveau à l'aide des pieds réglables pour obtenir une qualité d'image optimale. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point, ou en déplaçant le projecteur vers l'avant et vers l'arrière.

TAILLE DE L'ECRAN DISTANCE DE PORTEE ECART
M (DIAGONALE)		X(HORIZONTALE)		Y (VERTICALE)		Z (ETROIT)		Z (LARGE)		Y'
POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM
40 101	6 32 81,3	24 61,0 54,2	137,6 4	4,9 114,0 4	0 10,2
50 127	0 40 101	6 30 76,2 68	0 172,7	56,4 143,3	5,0 12,7
60 152	4 48 121	9 36 91,4 81	8 207,8	68,0 172,6 6	0 15,2
70 177	8 56 142	2 42 106,7 9	5,7 243,0	79,5 202,0	7,0 17,8
80	203,2	64	162,6	48	121,9	109,5	278,1	91,1	231,3	8,0	20,3
90	228,6	72	182,9	54	137,2	123,4	313,3	102,6	260,6	9,0	22,9
100	254,0	80	203,2	60	152,4	137,2	348,4	114,1	289,9	10,0	25,4
110	279,4	88	223,5	66	167,6	151,0	383,5	125,7	319,2	11,0	27,9
120	304,8	96	243,8	72	182,9	164,8	418,7	137,2	348,5	12,0	30,5
130	330,2	104	264,2	78	198,1	178,7	453,8	148,7	377,8	13,0	33,0
140	355,6	112	284,5	84	213,4	192,5	488,9	160,3	407,1	14,0	35,6
150	381,0	120	304,8	90	228,6	206,3	524,1	171,8	436,4	15,0	38,1
160	406,4	128	325,1	96	243,8	220,2	559,2	183,4	465,7	16,0	40,6
170	431,8	136	345,4	102	259,1	234,0	594,4	194,9	495,0	17,0	43,2
180	457,2	144	365,8	108	274,3	247,8	629,5	206,4	524,3	18,0	45,7
190	482,6	152	386,1	114	289,6	261,7	664,6	218,0	553,6	19,0	48,3
200	508,0	160	406,4	120	304,8	275,5	699,8	229,5	582,9	20,0	50,8
210	533,4	168	426,7	126	320,0	289,3	734,9	241,0	612,2	21,0	53,3
220	558,8	176	447,0	132	335,3	303,2	770,1	252,6	641,5	22,0	55,9
230	584,2	184	467,4	138	350,5	317,0	805,2	264,1	670,8	23,0	58,4
240	609,6	192	487,7	144	365,8	330,8	840,3	275,6	700,1	24,0	61,0
250 635,0	200	508,0	150	38	1,0	344,7	875,5	287,2	729,4	25,0	63,5
260 660,4	208 52	8,3 156 396,2	358,5 9	10,6	298,7	758,7	26,0	66,0
270 685,8	216 54	8,6 162 411,5	372,3 9	45,7	310,2	788,0	27,0	68,6
280 711,2	224 56	9,0 168 426,7	386,2 9	80,9	321,8	817,3	28,0	71,1
290 736,6	232 58	9,3 174 442,0	400,0 1	016,0	333,3	846,6	29,0	73,7
300 762,0	240 60	9,6 180 457,2	413,9 1	051,2	344,9	875,9	30,0	76,2

Ce projecteur est conçu pour un écran de 80 à 120 pouces pour une qualité d'image optimale.

Précautions à prendre lors du remplacement de la lampe

• La lampe du projecteur peut être remplacée. Pour un meilleur fonctionnement, remplacez la lampe au terme de sa durée d'utilisation. Vous trouverez cette information sur l'écran d'informations (Bouton [INFO]).
• Remplacez la lampe par la lampe recommandée et Remplacez la lampe par celle spécifiée ci-dessous.

MODÈLE SP-L255 SP-L305 SP-L335 SP-L355
Nom du modèle de lampe	DPL3201U DPL3292P DPL3293P

- Pour toute question relative à l'achat d'une lampe, reportez-vous à la section 6-3, Comment contacter SAMSUNG dans le monde.

• Avant de remplacer la lampe, vérifiez que le cordon d'alimentation est débranché.
• La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement de la lampe.
• En regardant depuis l'avant, la lampe se trouve sur le côté gauche du projecteur.
• Ne placez pas l'ancienne lampe à proximité d'objets inflammables et tenez-la hors de portée des enfants. Il existe un risque d'incendie, de blessure ou de brûlure.
• Enlevez les saletés ou les corps étrangers autour ou à l'intérieur de la lampe en utilisant un aspirateur adapté.
• Lorsque vous manipulez la lampe, évitez de la toucher, excepté par ses poignées. Si vous manipulez la lampe de manière incorrecte, vous risquez d'en réduire la durée de vie et d'affecter la qualité d'image.
• Lorsque vous retournez le projecteur pour changer la lampe, posez-le sur un tissu doux sur une surface plane.
• Le projecteur a été conçu pour ne pas fonctionner si le capot de la lampe n'est pas complètement remonté après le remplacement de la lampe. Si le projecteur ne fonctionne pas normalement, vérifiez l'état de fonctionnement de la LED.

Procédure de remplacement de la lampe

La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement.

En regardant depuis l'avant, la lampe se trouve sur le côté gauche du projecteur.

1. Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

1. Otez les deux (2) vis illustrées.

1. Pour retirer la lampe, tirez la poignée de la lampe comme indiqué sur la figure ci-dessous.

Pour introduire une nouvelle lampe, suivez la procédure inverse.

Remplacement et nettoyage du filtre

Précautions à prendre lors du remplacement du filtre du projecteur:

• Le filtre est situé au bas du projecteur.
• Coupez l'alimentation du projecteur, puis débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi. S'il ne l'est pas suffisamment, la chaleur interne de l'appareil pourrait en endommager les composants.
• Lorsque vous remplacez le filtre, de la poussière peut tomber.
• Pour toute question relative à l'achat d'un filtre de rechange, reportez-vous à la section «Comment contacter SAMSUNG dans le monde» du chapitre 6.

Pour remplacer ou nettoyer le filtre, procédez comme suit :

1. Coupez l'alimentation du projecteur, puis débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi.

1. Retournez le projecteur de manière à ce que la partie inférieure de l'appareil soit dirigée vers le haut, puis retirez le capot du filtre dans le sens de la flèche, comme dans l'illustration ci-dessous.

* Après avoir retourné le projecteur, veillez à le poser sur un chiffon doux pour ne pas le rayer.

1. Remplacez ou nettoyez le filtre.

- Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou nettoyez-le sous

l'eau courante.

• Veillez alors à bien sécher le filtre. L'humidité peut en effet entraîner la corrosion du filtre.
  • Le filtre doit être remplacé si vous ne parvenez pas à en éliminer la poussière ou s'il est déchiré.
• Après le nettoyage ou le remplacement du filtre, sélectionnez → dans le menu

Ouvertures de ventilation

Emplacement des ouvertures de ventilation:

- Les ouvertures de ventilation sont situées sur les côtés droit et gauche, ainsi que sur le bas du projecteur.

Contrôlez les points suivants avant de brancher un PC à votre projecteur.

1. Cliquez à l'aide du bouton droit de la souris sur le bureau Windows, puis cliquez sur [Propriétés]. La boîte de dialogue s'affiche.

1. Cliquez sur l'onglet [Paramètres], puis réglez la résolution d'écran. La résolution optimale pour le projecteur est de 1 024 x 768. Pour les autres résolutions prises en charge par le projecteur, reportez-vous au tableau "Synchronisation du PC" de la section 2-9.

Vous n'êtes pas obligé de modifier le réglage .

1. Appuyez sur le bouton [Avancées]. Une autre fenêtre de propriétés s'affiche.

1. Cliquez sur l'onglet [Ecran], puis réglez la fréquence d'actualisation de l'écran. Pour connaître la fréquence d'actualisation qui correspond à la résolution que vous avez choisie, consultez la fréquence d'actualisation (60 Hz, 70 Hz, etc.) en regard de la résolution sélectionnée dans le tableau "Synchronisation du PC" de la section 2-9.

Le réglage de la fréquence d'actualisation permet de définir les fréquences verticale et horizontale.

1. Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre pour fermer cette fenêtre. L'ordinateur peut redémarrer automatiquement.
2. Eteignez l'ordinateur, puis connectez-le au projecteur.

- La procédure de configuration peut varier en fonction du type d'ordinateur ou de la version de Windows. (Par exemple, [Propriétés] s'affiche à la place de [Propriétés (R)] comme illustré dans 1.)

• Ce projecteur prend en charge jusqu'à 32 bits par pixel en qualité couleur lorsqu'il est utilisé comme écran d'ordinateur.
• Les images projetées peuvent varier de celles de l'écran selon le fabricant de l'écran et la version de Windows.
• Lors du branchement du projecteur à l'ordinateur, vérifiez que les paramètres de l'ordinateur correspondent aux paramètres d'affichage pris en charge par ce projecteur. Si ce n'est pas le cas, des problèmes de signaux peuvent survenir.

Synchronisation du PC (D-Sub/HDMI)

FORMAT RÉSOLUTION			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
IBM 640 x 350	70Hz 31,469	70,086 25,175
IBM 640 x 480	60Hz 31,469	59,940 25,175
IBM 720 x 400	70Hz 31,469	70,087 28,322
VESA 640 x 480	60Hz 31,469	59,940 25,175
MAC 640 x 480	67Hz 35,000	66,667 30,240
VESA 640 x 480	70Hz 35,000	70,000 28,560
VESA 640 x 480	72Hz 37,861	72,809 31,500
VESA 640 x 480	75Hz 37,500	75,000 31,500
VESA 720 x 576	60Hz 35,910	59,950 32,750
VESA 800 x 600	56Hz 35,156	56,250 36,000
VESA 800 x 600	60Hz 37,879	60,317 40,000
VESA 800 x 600	70Hz 43,750	70,000 45,500
VESA 800 x 600	72Hz 48,077	72,188 50,000
VESA 800 x 600	75Hz 46,875	75,000 49,500
MAC 832 x 624	75Hz 49,726	74,551 57,284
VESA 1024 x	768	60Hz 48,363	60,004 65,000
VESA 1024 x	768	70Hz 56,476	70,069 75,000
VESA 1024 x	768	72Hz 57,672	72,000 78,434
VESA 1024 x	768	75Hz 60,023	75,029 78,750
VESA 1152 x	864	60Hz 53,783	59,959 81,750
VESA 1152 x	864	70Hz 63,000	70,000 96,768
VESA 1152 x	864	72Hz 64,872	72,000 99,643
VESA 1152 x	864	75Hz 67,500	75,000 108,000
VESA 1280 x	720	60Hz 44,772	59,855 74,500
VESA 1280 x	720	70Hz 52,500	70,000 89,040
VESA 1280 x	720	72Hz 54,072	72,000 91,706
VESA 1280 x	720	75Hz 56,456	74,777 95,750
VESA 1280 x	768	60Hz 47,776	59,870 79,500
VESA 1280 x	768	75Hz 60,289	74,893 102,250
VESA 1280 x	800	60Hz 49,702	59,810 83,500
VESA 1280 x	800	75Hz 62,795	74,934 106,500
VESA 1280 x	960	60Hz 60,000	60,000 108,000
VESA 1280 x	960	70Hz 69,930	70,000 120,839
VESA 1280 x	960	72Hz 72,072	72,000 124,540
FORMAT	RÉSOLUTION		FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
VESA 1280 x	960 75Hz 75,231 74,857 130,000
VESA 1280 x	1024 60Hz 63,981 60,020 108,000
VESA 1280 x	1024 70Hz 74,620 70,000 128,943
VESA 1280 x	1024 72Hz 76,824 72,000 132,752
VESA 1280 x	1024 75Hz 79,976 75,025 135,000
VESA 1400 x	1050 60Hz 65,317 59,978 121,750
VESA 1440 x	900 60Hz 55,935 59,887 106,500
VESA 1440 x	900 75Hz 70,635 74,984 136,750
VESA 1600 x	1200 60Hz 75,000 60,000 162,000

Le circuit de mise à l'échelle situé dans le projecteur convertit toutes les résolutions supérieures ou inférieures à 1024x768. Si la résolution du signal fourni en sortie par le PC correspond à la résolution réelle (1024x768) du projecteur, la qualité de l'écran est optimale.

Synchronisation AV (D-Sub)

FORMAT RÉSOLUTION BALAYAGE
BT.601 SMPTE 267M 480i 59,94Hz Entrelacé
BT.1358 SMPTE 293M 480p	59,94Hz Progressif
BT.601	576i	50Hz	Entrelacé
BT.1358	576p	50Hz	Progressif
SMPTE 296M	720p	59,94Hz/60Hz	Progressif
	720p	50Hz	Progressif
BT.709 SMPTE 274M	1080i	59,94Hz/60Hz	Entrelacé
	1080i	50Hz	Entrelacé

Synchronisation AV (HDMI)

FORMAT		RÉSOLUTION	BALAYAGE	FRÉQUENCE HORIZONTAL E (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861	Format1	640 x 480	Progressif	59,940	31,469	25,175
EIA-861	Format1	640 x 480	Progressif	60,000	31,500	25,200
EIA-861	Format2,3	720 x 480	Progressif	59,940	31,469	27,000
EIA-861	Format2,3	720 x 480	Progressif	60,000	31,500	27,027
EIA-861	Format4	1280 x 720	Progressif	59,939	44,955	74,175
EIA-861	Format4	1280 x 720	Progressif	60,000	45,000	74,250
EIA-861	Format5	1920 x 1080	Entrelacé	59,939	33,716	74,175
EIA-861	Format5	1920 x 1080	Entrelacé	60,000	33,750	74,250

FORMAT RÉSOLUTION BALAYAGE			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861 Format17,18 720 x 576 Progressif 50,000 31,250 27,000
EIA-861 Format19 1280 x 720 Progressif 50,000 37,500 74,250
EIA-861 Format20 1920 x 1080 Entrelacé 50,000 28,125 74,250

Synchronisation AV (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Votre projecteur prend en charge les formats vidéo standard énumérés ci-dessus à ses entrées vidéo et s-vidéo. Aucun réglage n'est nécessaire.

PC IN PC I/OV AUDIO IN HDMI/DVI IN LAN PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO AV IN RS-220C

1. Raccordez le cordon d'alimentation à la borne d'alimentation située à l'arrière du projecteur.

PC IN PC OUT PC OVI AUDIO IN AUDIO OUT HEMIOVI IN LAN USB AUDIO VIDEO S-MODE AV IN RS-232C

1. Branchez le port [PC IN] situé à l'arrière du projecteur sur la sortie de l'écran (D-sub) du PC à l'aide du câble vidéo du PC.
2. Branchez les cordons d'alimentation du projecteur et de l'ordinateur.
3. Connectez le port d'entrée [PC/DVI AUDIO IN] du projecteur aux ports de sortie de haut-parleur du PC en utilisant un câble audio.

Ce produit prend en charge la technologie Plug and Play. Si vous utilisez Windows XP, vous n'avez pas besoin d'installer le pilote sur votre ordinateur.

Utilisation du projecteur

1. Mettez le projecteur sous tension, puis appuyez sur le bouton [SOURCE] pour sélectionner .
   Si le mode n'est pas disponible, vérifiez que le câble vidéo du PC est branché correctement.
2. Allumez l'ordinateur, puis configurez l'environnement de l'ordinateur (résolution de l'écran, etc.), le cas échéant.
3. Réglez l'écran. ().

2-12-1. Connexion d'un PC à l'aide d'un câble HDMI/DVI

HDMI OUT OU PC IN PC OUT AUDIO IN HDMI/OVI IN LAN USB PC OUT AUDIO OUT AUDIO VIDEO S-HIDEO AV IN RS-232C

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. A l'aide d'un câble HDMI/HDMI ou HDMI/DVI (vendus séparément), connectez la borne [HDMI/DVI IN] du projecteur à la borne HDMI ou DVI du PC.

Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique «Synchronisation du PC (D-Sub/HDMI)» de la section 2-9, «Modes d'affichage pris en charge».

1. En cas de raccordement avec un câble HDMI/DVI, connectez la borne [PC/DVI AUDIO IN] du projecteur à la borne de sortie audio de votre ordinateur à l'aide d'un câble audio (non fourni).

- En cas de raccordement avec un câble HDMI/HDMI, un câble audio n'est pas nécessaire.

2-12-2. Configuration des paramètres audio de votre PC

Si le projecteur est connecté au PC à l'aide d'un câble HDMI, il est possible de modifier les paramètres audio en suivant la procédure suivante:

1. Dans l'affichage des catégories de Windows XP : Accédez à Panneau de configuration - [Sons, voix et périphériques audio] et sélectionnez .

Dans l'affichage classique de Windows XP : Accédez à Panneau de configuration - [Sons et périphériques audio] et sélectionnez l'onglet

Sounds and Audio Devices Properties Volume Sound Audio Voice Hardware Sound playback Default device: Realtek HD Audio output Volume... Advanced... Sound recording Default device: Realtek HD Audio Input Volume... Advanced... MIDI music playback Default device: Microsoft GS Wavetable SW Synth Volume... About... ✓ Use only default devices OK Cancel Apply

Sur Windows 7 : Accédez à Panneau de configuration - [Son] et sélectionnez l'onglet .

1. Indiquez le périphérique de lecture par défaut : les haut-parleurs du PC ou celui du projecteur.

Ces informations peuvent être légèrement différentes selon votre PC et votre version de Windows.

PC IN PC I/OI AUDIO IN HDMI/OI IN LAB USB PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO AV IN RS-100C PC IN PC I/OI AUDIO IN RIS-100C

Vous pouvez afficher une image simultanément sur le projecteur et sur un moniteur séparé.

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub (PC, VGA) de votre PC.

2. A l'aide d'un câble D-Sub, connectez la borne [PC OUT] du projecteur à la borne D-Sub d'un moniteur.

3. Lorsque vous branchez un moniteur à l'aide de la fonction [PC OUT], assurez-vous de connecter le PC à la borne [PC IN].

4. L'image s'affichera normalement sur le moniteur connecté via [PC OUT] même si le projecteur n'affiche pas l'image lorsque vous appuyez sur [Blank] sur la télécommande.
5. La fonction [PC OUT] n'est pas disponible en mode veille.

HDMI OUT OU PC IN PC OUT AUDIO IN HDMI OUT LAN USB PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO AV IN RS-232C

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble HDMI/DVI ou HDMI/HDMI, connectez la borne [HDMI/DVI IN] située à l'arrière du projecteur à la borne de sortie HDMI ou HDMI/DVI du périphérique de sortie numérique.

- Lors de la connexion à la borne de sortie HDMI sur le périphérique de sortie numérique, utilisez un câble HDMI/HDMI. - Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (HDMI) de la section 2-9, «Modes d'affichage pris en charge».

1. En cas de raccordement avec un câble HDMI/DVI, connectez la borne [PC/DVI AUDIO IN] du projecteur à la borne de sortie audio de votre périphérique de sortie numérique à l'aide d'un câble audio (non fourni).

- En cas de raccordement avec un câble HDMI/HDMI, un câble audio n'est pas nécessaire.

PC IN PC / DVD AUDIO IN HOMOTVI IN USB PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO RV IN RS 232C L102.2 L102.2

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub du périphérique AV.
2. Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-9, Modes d'affichage pris en charge.
3. A l'aide d'un câble audio (non fourni), connectez la borne [PC/DVI AUDIO IN] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC IN PC OUT AUDIO IN HCM/CV/IN LAN PC OUT AUDIO OUT USB AUDIO VIDEO S-VIDEO AV IN RS-230C COMPONENT AUDIO OUT

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub/composant (non fourni), connectez la borne [PC IN] située à l'arrière du projecteur à la borne de composant du périphérique AV. Ce câble est muni d'un connecteur D-Sub à une extrémité et de trois fiches RCA à l'autre extrémité.

2. Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-9, Modes d'affichage pris en charge.

3. A l'aide d'un câble audio (non fourni), connectez la borne [PC/DVI AUDIO IN] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC-IN PC-100V AUDIO IN HDMI/OVI IN LAM PCM PCM OUT AUDIO OUT AUDIO VIDEO S-VIDEO AV IN RS-232C DU VIDEO OUT S-VIDEO OUT

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble Vidéo ou S-Viséo (Non fourni), connectez la borne [VIDEO] ou [S-VIDEO] au périphérique AV.

2. Pour plus d'informations sur les formats de signal d'entrée pris en charge, reportez-vous au tableau Synchronisation AV (VIDEO/S-VIDEO) de la section 2-9, «Modes d'affichage pris en charge».

3. A l'aide d'un câble audio (non fourni), connectez la borne [AV IN R-AUDIO-L] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC IN PC I/OV AUDIO IN HDMI/DVI IN LAN USB PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO AI/IN PS-252C

Vous pouvez utiliser un haut-parleur externe à la place des haut-parleurs internes intégrés au projecteur.

1. Munissez-vous d'un câble audio (non fourni) adapté à votre haut-parleur externe.
2. A l'aide d'un câble audio, connectez la borne [AUDIO OUT] du projecteur au haut-parleur externe.

- Le haut-parleur interne ne fonctionne pas si vous utilisez un haut-parleur externe, mais vous pouvez régler le volume de ce dernier au moyen du bouton Volume ou de la télécommande du projecteur.

- La borne [AUDIO OUT] prend en charge tous les signaux audio.

Ce produit peut utiliser la fonction de réseau. Reportez-vous à la méthode suivante de connexion au réseau.

2-19-1. Connexion à un réseau IP dynamique (DHCP)

Vous pouvez connecter le projecteur à votre réseau à l'aide d'un modem utilisant le protocole DHCP (Dynamic Host Configuration Protocol). Ce type de modem fournit automatiquement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de serveur DNS dont le projecteur à besoin pour accéder au réseau.

Pour connecter le projecteur à un réseau DHCP, procédez comme suit :

1. Connectez le câble du modem entre le port du modem au mur et le modem externe.
2. Connectez un câble de réseau local entre le modem externe et le routeur IP câblé ou sans fil.
3. Connectez un câble LAN entre le port [LAN] à l'arrière du projecteur et le routeur IP câblé ou sans fil.
4. Mettez le projecteur sous tension, puis appuyez sur le bouton [MENU].
5. Sélectionnez → → → .
6. Le projecteur détecte automatiquement les paramètres IP address, Subnet mask et Gateway.

Pour utiliser la fonction de réseau, doit être défini sur .
En cas d'échec de l'identification de l'adresse IP du serveur DHCP, éteignez le modem externe pendant plus de 10 secondes, redémarrez-le, puis réessayez d'établir la connexion.
Pour plus d'informations sur la configuration et la connexion du modem externe et du routeur, reportez-vous au manuel de l'utilisateur de chaque produit.
Vous pouvez directement connecter le câble de réseau local du modem au projecteur, sans utiliser de routeur.
Vous ne pouvez pas utiliser de modem ADSL à connexion manuelle car il ne s'agit pas d'un périphérique de type DHCP. Veillez à utiliser un modem ADSL DHCP à connexion automatique.

2-19-2. Connexion à un réseau IP statique

Vous pouvez connecter le projecteur à un réseau qui utilise une adresse IP statique (revient à utiliser une ligne louée dédiée). Si votre réseau utilise une adresse IP statique, vous devez identifier les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de serveur DNS de votre fournisseur d'accès à Internet (FAI), activer la fonction de réseau via le menu du projecteur, puis entrer manuellement les valeurs dans la fonction de réseau.

Pour connecter le projecteur à un réseau IP statique, procédez comme suit :

1. Connectez un câble de réseau local entre le port de réseau local au mur et un routeur IP câblé ou sans fil.
2. Connectez un câble LAN entre le port [LAN] à l'arrière du projecteur et le routeur IP câblé ou sans fil.
3. Mettez le projecteur sous tension, puis appuyez sur le bouton [MENU].
4. Sélectionnez → → → .
5. Sélectionnez et appuyez sur le bouton [☐]. Utilisez les boutons ◀/▶ pour naviguer entre les champs de saisie de l'adresse IP et les boutons ▲ pour entrer les valeurs.
6. Une fois que vous avez entré les valeurs de l'adresse IP, appuyez sur le bouton [G], puis répétez les étapes pour le masque de sous-réseau et la passerelle.
7. Une fois toutes les valeurs entrées, appuyez sur le bouton [MENU] ou [RETURN] pour quitter le menu de configuration.

Pour utiliser la fonction de réseau, doit être défini sur .
Si vous utilisez une adresse IP statique, votre FAI vous informera des valeurs pour Adresse IP, Masque ss-réseau, (Passerelle) et du DNS. Ces valeurs doivent être entrées pour terminer la configuration du réseau. Si vous ne connaissez pas votre adresse IP statique, contactez votre administrateur réseau.
Pour plus d'informations sur la configuration et la connexion du routeur, reportez-vous au manuel de l'utilisateur du routeur.
Vous pouvez connecter le câble de réseau local directement au projecteur sans utiliser de routeur.
Si vous utilisez un routeur IP qui prend en charge la fonction DHCP, vous pouvez configurer le routeur pour utiliser un réseau DHCP ou un réseau IP statique.
Pour plus d'informations sur l'utilisation d'un réseau IP statique, contactez votre fournisseur d'accès à Internet.

La fente pour verrou Kensington vous permet de verrouiller votre projecteur, vous offrant ainsi un sentiment de sécurité lorsque vous l'utilisez dans un lieu public. La forme et l'utilisation du verrou pouvant varier selon le modèle et le fabricant, reportez-vous au manuel de l'utilisateur du dispositif pour plus d'informations.

PC IN PC OUT AUDIO IN HOMOUNT IN LAN USB PC OUT AUDIO OUT AUDIO VIDEO S-VIDEO AV IN RS-335C A B

Verrouillage de l'appareil

1. Insérez le câble du verrou Kensington autour d'une partie inamovible d'un support ou d'un objet lourd, comme indiqué dans le guide de l'utilisateur du verrou Kensington.
2. Insérez le verrou du dispositif de verrouillage dans le trou du verrou Kensington du projecteur.
3. Insérez la clé de verrouillage Kensington dans le mécanisme de verrouillage, puis tournez-la dans le sens de verrouillage.

Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique ou une boutique en ligne.

3-1 Caractéristiques du produit

1. Moteur optique doté d'une nouvelle technologie LCD

• Résolution 1024 x 768.
- Écran 3P-LCD.
- SP-L255 : Écran lumineux de 2500 ANSI lumen. SP-L305 : Écran lumineux de 3000 ANSI lumen. SP-L335 : Écran lumineux de 3300 ANSI lumen. SP-L355 : Écran lumineux de 3500 ANSI lumen.

1. Bruit du ventilateur réduit

- Réduit le bruit généré par le ventilateur grâce à une circulation d'air interne optimisée et à la structure d'installation du ventilateur.

1. Plusieurs bornes d'entrée

- Augmente la connectivité avec des périphériques tels que D-Sub 15P, S-Viséo, Vidéo, HDMI (DVI PC pris en charge), etc.

1. Sortie audio

- Inclut deux haut-parleurs stéréo (gauche et droite) et un égaliseur à 5 bandes.

1. Réglages de l'utilisateur

2. Permet le réglage individuel des ports d'entrée.

3. Dispose d'une mire de réglage pouvant être utilisée pour le positionnement et le réglage.

4. Design compact et léger. Portabilité.

5. Fonction de réseau pratique

- Permet de contrôler le projecteur depuis un ordinateur.

1. Fonction multimédia

- Vous pouvez regarder des vidéos et des photos, écouter de la musique et consulter des documents mémorisés sur un périphérique USB sans le connecter à un PC.

1. Fonction de sécurité

- Il est possible de définir un mot de passe de sécurité pour éviter tout réglage non autorisé et tout accès illicite au projecteur.

NOM DESCRIPTION
1. Indicateurs - STAND BY (LED bleue)- LAMP (LED bleue)- TEMP (LED rouge)Reportez-vous aux Indications des LED.
2. Bouton Move (Déplacer) V < > / Select (Sélectionner) Volume^	V < > / ce bouton permet d'accéder à ou de sélectionner un élément dans un menu. vol vol^- : ce bouton permet de régler le volume.
3. Bouton MENU	Ce bouton permet d'afficher le menu à l'écran.
4. Bouton SOURCE	Ce bouton permet de sélectionner le signal du périphérique externe.
5. Bouton ⏻	Ce bouton permet de mettre le projecteur sous et hors tension.
6. Objectif -
7. Récepteur du signal de la télécommande	-
8. Bague de mise au point Ce bouton permet de régler la mise au point.
9. Bouton de zoom	Ce bouton permet d'agrandir ou de réduire la taille de l'image.
10. Cache-objectif -

L'utilisation de votre projecteur avec une autre télécommande à proximité peut entraîner un mauvais fonctionnement en raison des parasites (fréquence) liés au code de la télécommande.

1 Bouton POWER (Ø)

Appuyez sur ce bouton pour allumer et éteindre le moniteur.

2 Bouton P.MODE

Permet de sélectionner le mode image

Bouton P.SIZE

Permet de régler la taille de l'image à l'écran.

Bouton Rembobiner

Permet de rembobiner la vidéo en mode .

5 Bouton de lecture

Permet de lire la vidéo en mode .

Bouton KEYSTONE

Permet de corriger une image inclinée.

7 Bouton Pause

Permet d'arrêter momentanément la vidéo en mode .

Bouton VOL (+)

Permet de contrôler le volume.

Bouton MENU (

Ce bouton permet d'afficher le menu à l'écran.

10 Bouton MEDIA.P

Permet d'aller directement au mode .

Permet d'afficher les éléments du menu en mode .

Bouton HELP

Permet d'afficher le menu d'informations sur le bouton au bas de l'écran lorsqu'un document est consulté en mode .

12 Bouton Déplacer (▼▲)◀▶

Pour déplacer ou sélectionner les éléments de menu.

POWER AUTO P,SIZE P,MODE BLANK HEystone DOCU ZOOM VOL SOURCE PAGE DOWN MUTE UP SAFELY REMOVE MEDIA MENU USB HELP RETURN INFO EXIT QUICK INSTALL STILL SAMSUNG

Bouton QUICK

Permet de revenir rapidement au menu utilisé en dernier.

Bouton AUTO

Règle automatiquement l'écran. (Disponible en mode < PC> uniquement)

Bouton BLANK

Permet d'éteindre temporairement l'écran et le son.

La vidéo et l'audio sont réactivés lorsqu'un bouton autre que le bouton [POWER] est actionné.

18 Bouton d'avance rapide.

Permet d'avancer rapidement la vidéo en mode .

19 Bouton Arrêt

Permet d'arrêter la vidéo en mode .

20 Bouton DOCU. ZOOM

Permet d'agrandir ou de réduire la taille d'un document dans le menu en mode .

21 Bouton MUTE (※

Permet de couper le son temporairement. Pour réactiver le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton [VOL] (✗-

Bouton PAGE (\~\~)

Permet de passer à la page immédia- tement précédente ou suivante.

Bouton SOURCE

Permet de basculer le signal d'entrée externe.

Permet de désinstaller un périphérique [USB] en toute sécurité.

Revient au menu précédent.

26 Bouton EXIT (→)

Permet de supprimer le menu à l'écran.

Bouton INFO

Permet de contrôler les signaux de source, la configuration de l'image, le réglage de l'écran PC et la durée de vie de la lampe.

Bouton STILL

Permet de voir les images figées.

Boutons colorés (disponibles uniquement en mode )

Rouge : permet de choisir les sous-titres lors de la lecture d'un fichier vidéo.

Bouton INSTALL

Permet de régler l'image en fonction de l'emplacement du projecteur (devant l'écran et suspendu au plafond, derrière l'écran et suspendu au plafond, etc.)

Vert : permet de régler la lors de la lecture d'un fichier de photos.

Jaune : permet de régler le lors de la consultation d'un document.

Bleu : permet de parcourir les pages à l'aide du menu lors de la consultation d'un document.

Veillez à placer votre télécommande sur une table ou un bureau.

Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager la télécommande.

Vous pouvez utiliser la télécommande à une distance maximale du produit d'environ 10 m.

Installation des piles dans la télécommande

1. Relevez le couvercle à l'arrière de la télécommande comme le montre la figure.

1. Insérez deux piles AAA.
2. Fermez le couvercle.

Indications des LED

● : Le témoin est allumé ●. Le témoin clignote :Le témoin est éteint

STAND BY LAMP TEMP ETAT
●	○	○	Si vous appuyez sur le bouton [POWER] de la télécommande ou du projecteur, l'écran apparaît dans les 30 secondes.
●	●	○	Le projecteur fonctionne normalement.
●	○	○	Le projecteur prépare une opération après une pression sur le bouton [POWER] du projecteur ou de la télécommande.
○	○	○	Le bouton [POWER] a été actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l'intérieur du projecteur. (fonctionne pendant 3 secondes environ)
○	○	○	Le ventilateur intégré au projecteur ne fonctionne pas normalement. Reportez-vous à la mesure 1 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	○	Le cache de la lampe n'est pas fermé correctement. Reportez-vous à la mesure 2 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
●	○	○	Le cache-objectif n'est pas complètement ouvert. Reportez-vous à la mesure 3 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
●	●	○	Le projecteur est passé en mode Refroidissement car sa température interne a augmenté et dépassé la limite de maintenance.Reportez-vous à la mesure 4 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	○	Le projecteur s'est éteint automatiquement car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 5 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	○	Un problème lié au fonctionnement de la lampe est survenu. Reportez-vous à la mesure 6 ci-dessous.
●	○	●	La durée de vie de la lampe est dépassée. Reportez-vous à la mesure 7.
○	○	●	L'alimentation du produit ne fonctionne pas normalement. Contactez un centre de service.

Résolution des problèmes de témoin

CLASSIFICATION	ETAT MESURES
Mesure 1 Le système du ventilateur de refroidissement ne fonctionne pas normalement.		Si le problème persiste après avoir débranché et rebranché le cordon d'alimentation et mis le projecteur sous tension, contactez votre fournisseur ou notre centre de service.
Mesure 2 Le cache de la lampe n'est pas fermé correctement ou le système de capteurs ne fonctionne pas normalement.		Vérifiez que les vis situées sur le côté du projecteur sont correctement serrées. Si c'est le cas et que les témoins sont toujours allumés, contactez votre distributeur ou un centre de services.
Mesure 3 Le cache-objectif n'est pas complètement ouvert.		Ouvrez-le complètement.Si le cache-objectif ne s'ouvre pas complètement pendant l'utilisation du projecteur, la vidéo et l'audio sont automatiquement désactivés.Si cet état persiste durant dix minutes, le projecteur s'éteint automatiquement.
Mesure 4 Le projecteur est passé en mode Refroidissement car sa température interne a augmenté et dépassé la limite de maintenance.		Si la température interne du projecteur augmente et dépasse la limite de maintenance, celui-ci passe en mode Refroidissement, puis s'éteint automatiquement.En mode Refroidissement, la vitesse du ventilateur augmente et la lampe du projecteur passe en mode. Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué. Vérifiez le filtre à air. Nettoyez-le, le cas échéant. Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau.
Mesure 5 La température interne du projecteur a dépassé la limite et le projecteur s'est éteint automatiquement.		Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué. Vérifiez le filtre à air. Nettoyez-le, le cas échéant. Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau. Si le même problème survient en permanence, contactez votre distributeur ou centre de services.
Mesure 6 La lampe ne fonctionne pas normalement après une mise hors tension anormale ou après une mise sous tension du projecteur immédiatement consécutive à sa mise hors tension.		Eteignez le projecteur, attendez pendant une durée de refroidissement suffisante et rallumez-le. Si le même problème survient en permanence, contactez votre distributeur ou centre de services.
Mesure 7	Lorsque l'écran s'assombrit	Vérifiez la durée de la lampe sur l'écran d'informations. Si vous devez la remplacer, contactez votre distributeur ou un centre de services.

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l'appareil. Son fonctionnement peut être bruyant, ce qui n'affecte en rien les performances du produit. Cette situation est normale.

Structure du menu de réglage sur écran (OSD)

Pour accéder au menu, appuyez sur le bouton Menu de l'appareil ou de la télécommande. Pour vous déplacer dans le menu, appuyez sur les boutons fléchés. Les sélections de menu avec une flèche à droite comportent des sous-menus. Appuyez sur le bouton fléché droit pour accéder au sous-menu. Les instructions de navigation et de sélection des éléments d'un menu figurent en bas de chaque écran de menu.

MENU SOUS-MENU
Entrée	Liste Source Modif. Nom
Image	Mode Taille Position NR numérique Niveau noir
	Overscan Mode Film PC Zoom
Configuration	Installer Mode lampe Dist. trapéz.		Auto	Keystone-V Arrière-plan
	Choix de la mire	Type vidéo	Sous-titres	Réseau	Réinitialiser
Option	Langue	Option Menu	Son	Heure vér. filtre	Marche auto.
	Veille	Sécurité Verr. clavier Information

3-5-1. Entrée

PROVEKTOR Entrée Liste Source : PC Modif. Nom Déplacer Entrer Quitter

MENU	DESCRIPTION
Liste Source	Vous pouvez sélectionner un périphérique branché au projecteur.- - - - -
Modif. Nom	Vous pouvez modifier les noms des périphériques connectés au projecteur.- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

PROYECTOR Image Mode : Standard Taille : Normal Position NR numérique : Arrêt Niveau noir : 0 IRE Overscan : Arrêt Mode Film : Arrêt PC Zoom Déplacer Entrer Quitter

MENU DESCRIPTION
Mode	Sélectionnez un mode écran en fonction de l'environnement, du type d'images que vous projetez ou sélectionnez un mode personnalisé créé selon vos desiderata.<Mode> : Permet de sélectionner l'image pour une meilleure définition dans une pièce lumineuse. : Permet de sélectionner l'image pour optimiser l'affichage dans un environnement normal. : Convient aux présentations. : Adapté au texte. : Adapté à la visualisation d'un film. : Ce mode d'image est optimal pour les jeux.En mode, le texte inclus dans une image fixe s'affiche de manière non naturelle. : Vous pouvez créer ce mode personnalisé à l'aide de la fonction→Les modes Présentation et Texte sont activés uniquement si le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI). : Pour régler le contraste entre l'objet et son arrière-plan. : Pour régler la luminosité de l'image entière. : Permet de régler la netteté de l'image.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option ne peut pas être réglée. : Permet de régler une couleur plus claire ou plus sombre.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option ne peut pas être réglée. : Permet d'obtenir une couleur plus naturelle en accentuant l'intensité du vert ou du rouge dans des images.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI) ou un signal PAL et SECAM en mode [S-Viséo] ou [AV], l'option ne peut pas être réglée.: Vous pouvez sélectionner la température de couleur selon vos préférences. : Réglages par défaut du fabricant: - - -Vous pouvez sélectionner la température de couleur selon vos préférences pour les éléments ci-dessous., : Règle la température de couleur du niveau de blanc., : Règle la température de couleur du niveau de noir.- - - - : Modifie les caractéristiques de luminosité pour chaque nuance de couleur d'une image. Plus la valeur est grande (+), plus le contraste des zones lumineuses et sombres est important. Plus la valeur est faible (-), plus les zones sombres sont foncées. Plage de réglage: -3 à +3 : Vous pouvez enregistrer l'état de l'écran que vous avez réglé selon vos préférences en allant danssur l'affichage à l'écran.: Rétablit les paramètres d'usine.
Taille Cette fonction vous permet de sélectionner la taille de l'écran.	Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option/<Zoom2> n'est pas prise en charge.- <Zoom1> - <Zoom2> - <16 : 9>
Position Cette fonction vous permet de régler la position de l'écran si les bords ne sont pas alignés.
NR numérique	Lorsque des lignes pointillées s'affichent ou que l'écran tremble, il est possible d'améliorer la qualité de l'image en activant la fonction Digital NR (réduction du bruit numérique).Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option<NR numérique> ne fonctionne pas.
Niveau noir	Si le niveau de noir n'est pas adapté au signal d'entrée, les zones sombres d'une image peuvent ne pas être affichées ou être à peine visibles.Cette fonction vous permet de sélectionner un niveau de noir capable d'améliorer la visibilité des zones sombres.ne peut être activé que pour le mode-le mode [AV] ou [S-Video];- Signaux 480i ou 576i (signal YPbPr) en mode [Synchronisation AV (D-Sub)];- Signaux RVB en mode [HDMI].Pour les modes [AV] et [S-Video], et les signaux 480i et 576i du mode Synchronisation AV (D-Sub): Règle le niveau de noir sur <0 IRE>.<7.5 IRE> : Règle le niveau de noir sur <7.5 IRE>.Pour le signal RVB du mode: pour un environnement normal:S'utilise lorsque les zones sombres d'une image sont trop lumineuses.
Overscan	À l'aide de cette fonction, vous pouvez découper le bord d'une image lorsque des informations ou des images inutiles y figurent.La fonction Overscan (surbalayage) n'est pas prise en charge avec les modes [AV] et [S-Video].La fonction Overscan (surbalayage) est prise en charge uniquement lorsque le signal d'entrée est un signal Synchronisation AV (D-Sub) ou Synchronisation AV (HDMI).Si l'optionest désactivée, des zones supplémentaires inutiles sur les bords d'une image peuvent s'afficher.Dans ce cas, activez l>.
Mode FilmPC	A l'aide de cette fonction, vous pouvez optimiser le mode d'affichage pour regarder un film.<Arrêt>-<Auto.>Lepeut uniquement être pris en charge avec les signaux [AV], [S-Video], 480i et 576i des signaux Synchronisation AV (D-Sub).Pour les signaux PC, les quatre fonctions PC éliminent ou réduisent les parasites qui provoquent une qualité d'image non stable, comme le tremblement de l'écran. Si les interférences ne sont pas supprimées grâce au réglage précis (Fine), réglez la fréquence au maximum, puis procédez de nouveau au réglage précis.Ces fonctions ne sont activées que pour l'entrée de synchronisation du PC (D-Sub/HDMI) de la borne D-Sub.Reportez-vous à la rubrique Synchronisation du PC (D-Sub/HDMI).: Permet de régler automatiquement la fréquence et la phase de l'écran du PC.: Permet de régler la fréquence lorsque des lignes verticales apparaissent sur l'écran du PC.: Pour un réglage fin de l'écran du PC.: Cette fonction permet de rétablir les paramètres par défaut du menu PC.
Zoom Vous pouvez agrandir l'écran à la taille de votre choix.- -Cette fonction n'est activée que lorsque le signal d'entrée est un signal de type Synchronisation du PC (D-Sub/HDMI).

3-5-3. Configuration

PROXECTOR Configuration Installer : Installation sol Mode lampe : Eco Dist. trapéz. Auto : Arrêt Keystone-V Arrière-plan : Logo Choix de la mire Type vidéo : Auto Sous-tères Réseau : Marche Réinitialiser Déplacer Entrer Quitter

MENU DESCRIPTION
Installer	Permet de régler l'image en fonction de l'emplacement du projecteur (devant l'écran et suspendu au plafond, derrière l'écran et suspendu au plafond, etc.). Vous pouvez inverser les images projetées verticalement/horizontalement.·: Image normale·: Image retournée horizontalement/ verticalement·: Image retournée horizontalement·: Image retournée verticalement
Mode lampe	Cette fonction vous permet de régler la luminosité de l'image en ajustant l'intensité lumineuse générée par la lampe.·: Ce mode est optimisé pour les écrans dont la taille est inférieure à 100 pouces. Ce mode diminue la luminosité de la lampe et la consommation d'énergie afin de prolonger la durée de vie de la lampe, et de réduire les interférences et la consommation.·: ce mode est un mode général et convient à la plupart des situations.·: Ce mode utilise au maximum la luminosité de la lampe lorsque l'éclairage ambiant est clair. La luminosité de la lampe s'intensifiant, sa durée de vie peut être réduite et les interférences et la consommation d'énergie peuvent augmenter.
Dist. trapéz. Auto	Vous pouvez ajuster les images déformées ou inclinées en réglant la fonction, de manière à ce que la fonctiondémarre automatiquement.--
Keystone-V Vous pouvez compenser les images déformées ou inclinées grâce à la fonction de correction trapézoïdale (Keystone) verticale/horizontale.La sortie audio de votre projecteur est temporairement arrêtée pendant la modification du keystone (trapèze).La fonctionne compense pas la déformation dans le menu OSD (On Screen Display/affichage à l'écran).
Arrière-plan	Vous pouvez sélectionner un écran qui apparaît lorsqu'aucun signal ne provient du périphérique externe connecté à un projecteur.--
Choix de la mire	Mire de réglage par défaut intégrée dans le projecteur. Vous pouvez l'utiliser comme image de référence pour optimiser l'installation du projecteur et optimiser des images.: Vous pouvez contrôler l'absence de distorsion de l'image.: Vous pouvez vous reporter aux formats d'images tels que 1,33 et les afficher : 1 ou 1,78 : 1.
Type vidéo	Si la qualité de l'écran est anormale parce que le projecteur n'identifie pas le type de signal d'entrée automatiquement en modeou, vous pouvez définir le type de signal d'entrée manuellement grâce à la fonction.En mode, le menu n'est validé que pour les signaux d'entrée de type Synchronisation AV (D-Sub). Pour une synchronisation H/V distincte, il est activé uniquement pour un signal 1280 x 720p 59,94 Hz/60 Hz.<-->En mode, le menu est activé uniquement pour les signaux 640x480p 59,94 Hz/60 Hz et 1280x720p 59,94 Hz/60 Hz parmi les signaux de Synchronisation AV (HDMI).<-->-
	Utilisation		Couleur, Netteté, Teinte	Menu PC
	RGB(PC)	Lors de la connexion de la sortie RVB d'un PC à la borne D-Sub	Désactiver	Activer
	RGB(AV)	Lors de la connexion de la sortie RVB d'un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver
	YPbPr(AV)	Lors de la connexion de la sortie YPbPr d'un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver
	PC	Lors de la connexion d'un PC à la borne HDMI	Désactiver	Désactiver
	AV	Lors de la connexion d'un périphérique AV (STB, DVD, etc.…) à la borne HDMI	Activer	Désactiver
	Auto.	Réglages automatiques	-	-

Utilisation		Couleur, Netteté, Teinte	Menu PC	zoom
RGB(PC)	Lors de la connexion de la sortie RVB d’un PC à la borne D-Sub	Désactiver	Activer	Activer
RGB(AV)	Lors de la connexion de la sortie RVB d’un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver	Désactiver
YPbPr(AV)	Lors de la connexion de la sortie YPbPr d’un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver	Désactiver
PC	Lors de la connexion d’un PC à la borne HDMI	Désactiver	Désactiver	Activer
AV	Lors de la connexion d’un périphérique AV (STB, DVD, etc.…) à la borne HDMI	Activer	Désactiver	Désactiver
Auto.	Réglages automatiques	–	–	–

MENU DESCRIPTION

Sous-titres

La fonction est prise en charge lorsque le signal analogique externe (de la borne Vidéo ou S-Vidéo) contient des sous-titres.

• : -
- : -
• : <1> - <2>
- : <1> - <2>

La fonction n'est pas prise en charge en mode (y compris les composants) ou .

En fonction du signal externe, vous devrez peut-être modifier les réglages ou .

Chaque et contient des informations différentes. <2> comporte des informations supplémentaires qui complètent celles contenues dans <1>.

(Par exemple, si les sous-titres anglais sont fournis sur <1>, les sous-titres espagnols seront fournis sur Canal><2>.)

MENU DESCRIPTION
Réseau	La connexion d'un câble de réseau local entre l'ordinateur et le projecteur vous permet d'utiliser les fonctions supplémentaires suivantes sur votre PC. Sur votre ordinateur, vous pouvez vérifier l'état du projecteur (durée de vie de la lampe, erreur de fonctionnement, température, etc.) et contrôler à distance la mise sous/hors tension du projecteur, la luminosité et l'activation/la désactivation du son.:-Configuration IP>: détecte automatiquement les paramètres Adresse IP, Masque ss-réseau et Passerelle.: permet d'entrer manuellement les paramètres Adresse IP, Masque ss-réseau et Passerelle.Après avoir appuyé sur le bouton [pour entrer des valeurs, modifiez-les à l'aide des boutons / et déplacez-les au moyen des boutons /. Une fois les valeurs entrées, appuyez sur le bouton [Configuration serveur IP]: permet d'entrer l'adresse IP de l'ordinateur.Pour utiliser la fonction de réseau,doit être défini sur.En cas d'échec de la connexion réseau, entrez l'adresse IP du serveur sous.
Réinitialiser	Cette fonction vous permet de rétablir les paramètres par défaut ou de récupérer d'une défaillance du mode.: Rétablit les réglages par défaut du fabricant.: Réinitialise la durée du filtre.: Les fonctions suivantes sont activées uniquement lorsque le projecteur est incapable de lancer le mode en raison d'une erreur du mode.S'active uniquement en mode:.: Cette fonction permet de poursuivre la mise à jour lorsque le projecteur est éteint pendant une mise à jour du micrologiciel.-Lorsqu'il fonctionne normalement, effectuez la mise à jour en sélectionnant→→dans le menu:Lorsque le mode s'immobilise soudainement, cette fonction vous permet de redémarrer.-

3-5-4. Option

PROYECTOR Option Langue : Français Option Menu Son Heure vér. filtre : Arrêt Marche auto. : Arrêt Veille : Arrêt Sécurité Verr. clavier : Arrêt Information Déplacer Entrer Retour

MENU DESCRIPTION
Langue	Grâce à cette fonction, vous pouvez sélectionner la langue utilisée pour l'écran du menu.
Option Menu	: Vous pouvez déplacer le menu vers le haut/le bas/la gauche/la droite.: Vous pouvez régler la transparence du menu.--<Moyen>-<Bas>-<Opaque> : Vous pouvez régler la durée d'affichage du menu.<5 sec.>-<10 sec.>-<30 sec.>-<60 sec.>-<90 sec.>-<120 sec.>-<Fidélité>
Son	Règle la balance audio droite et gauche ainsi que l'égaliseur du haut-parleur stéréo 3W intégré dans le projecteur.- <100Hz> - <300Hz> - <1kHz> - <3kHz> - <10kHz>
Heure vér. filtre Définit la période de vérification du filtre. (Unité : heure)- <100> - <200> - <400> - <800>Si la durée d'utilisation du filtre est supérieure à la période de vérification du filtre, le message de vérification du filtre s'affiche pendant 1 minute à chaque allumage du projecteur. Message de vérification du filtre :- <Vérifiez le filtre et, si nécessaire, nettoyez-le ou remplacez-le>.
Marche auto.	Lorsque la fonctionest activée, si le projecteur est alimenté, il est automatiquement mis sous tension, sans qu'il soit nécessaire d'appuyer sur le bouton d'alimentation.-<Marche>
Veille	Lorsque la fonction de veilleest activée, en l'absence de signal d'entrée pendant la durée spécifiée, le projecteur est mis hors tension automatiquement(aucun bouton de la télécommande ou du projecteur ne doit être activé pendant cette période).- <10 Min.>- <20 Min.>- <30 Min.>Cette fonction n'est pas disponible en mode.<Media Play>.
Sécurité	Pour prévenir le vol, un mot de passe est exigé dès le lancement du projet. Sans ce mot de passe, le projecteur ne s'active pas.-<Protec. à l'allum.> : Entrez votre mot de passe actuel et désactivez la fonction de protection.-<Marche> : Entrez un nouveau mot de passe et activez la fonction de protection.-<Modif. mot de passe> : Modifiez votre mot de passe actuel.<Arrêt>-<Marche>
Verr. clavier	Il est possible de désactiver les boutons sur le châssis du projecteur afin de pouvoir le faire fonctionner à l'aide de la télécommande uniquement.-<Arrêt>
Information Vous pouvez vérifier des signaux de source externes, la configuration de l'image ainsi que le réglage de l'image du PC.

3-6-1. Gestion à l'aide du navigateur Web

Le navigateur Web vous permet de contrôler le projecteur depuis un ordinateur sans installer de logiciel. Avant d'utiliser le navigateur Web, vous devez connecter le projecteur à votre réseau local. Pour plus d'informations sur la connexion à un réseau, consultez la section 2-19, Connexion à un réseau.

Pour contrôler plusieurs projecteurs depuis un ordinateur, installez et exécutez Samsung Projector Manager.

Pour plus d'informations sur Samsung Projector Manager, consultez la section 3-6-2.

Vérifiez la connexion réseau entre l'ordinateur et le projecteur avant de connecter le navigateur Web. En cas d'échec de la connexion au réseau, il se peut que la fenêtre du navigateur Web soit indisponible.

• Pour utiliser le navigateur Web, votre ordinateur doit disposer de la configuration minimale suivante :

• RAM: plus de 10 Mo

- Capacité du disque dur : plus de 10 Mo

- Résolution d'écran : supérieure à 640 x 480

- Système d'exploitation pris en charge : Microsoft Windows XP, Windows Vista

- Navigateur Web : Microsoft Internet Explorer 6 ou une version ultérieure, Netscape Navigator 9 ou une version ultérieure, Mozilla Firefox 3.0.x ou une version ultérieure, Google Chrome.

1. Connexion

- Entrez l'adresse IP du projecteur dans la barre d'adresses du navigateur Web.

Pour trouver l'adresse IP du projecteur, appuyez sur le bouton [MENU] et sélectionnez -> -> .

- La fenêtre Network Projector s'affiche. Pour plus d'informations sur les éléments de contrôle dans la fenêtre Network Projector, reportez-vous aux éléments sous la section 3-5, Utilisation du menu de réglage sur écran.

- Certaines fonctions indiquées dans la section "Utilisation du menu de réglage sur écran" ne peuvent pas être utilisées dans le navigateur Web en raison de limitations du contrôle à distance via le réseau.

Samsung Network Projector - Windows Internet Explorer Network Projector Samsung Electronic Network Display Monitoring Information Projector Name L305 Network Status Connected Power Off Source - Mode - Install - Lamp Mode - Lamp Time - ©2009 Samsung Electronics Co.,LTD.

3-6-2. Gestion du projecteur à l'aide d'un logiciel

Vous pouvez contrôler plusieurs projecteurs à l'aide de Samsung Projector Manager.

• Pour utiliser Samsung Projector Manager, votre ordinateur doit disposer de la configuration minimale suivante :

• RAM: plus de 10 Mo
• Capacité du disque dur : plus de 10 Mo
• Résolution d'écran : supérieure à 640 x 480

• Système d'exploitation pris en charge : Microsoft Windows XP, Windows Vista

• Installation de Samsung Projector Manager

• Cliquez sur "Samsung Projector Manager" sur le CD fourni.
  • Effectuez l'installation en suivant les instructions affichées à l'écran de l'ordinateur.

• Exécution de Samsung Projector Manager

Une fois l'installation de Samsung Projector Manager et le network setup effectués pour le projecteur, vous pouvez utiliser Samsung Projector Manager.

- Cliquez sur Start > Samsung Projector > Samsung Projector Manager

- La fenêtre s'affiche.

- Regroupement et enregistrement des projecteurs

• Pour parcourir automatiquement les projecteurs connectés à l'ordinateur, appuyez sur Tool > Auto Search
• Pour regrouper ou enregistrer directement les projecteurs, sélectionnez List > Projector, cliquez avec le bouton droit

sur Network Projector sous Projector List, puis sélectionnez Add Projector.

- Spécifiez les paramètres Projector Name, IP Address et Group Name pour procéder à l'enregistrement, puis appuyez sur ADD.

Tout groupe dont le nom n'est pas spécifié est automatiquement nommé "Default Group". Pour supprimer ou renommer un projecteur enregistré, cliquez avec le bouton droit, puis sélectionnez Delete ou Rename respectivement.

Si un projecteur n'apparaît pas dans la liste des projecteurs après l'enregistrement, vérifiez que la connexion réseau et les paramètres du réseau sont correctement configurés. Pour plus d'informations et d'instructions, reportez-vous à la section 2-19, Connexion à un réseau et à la section 3-5-3, Configuration >Réseau.

Pour enregistrer ou charger les informations du projecteur enregistré, sélectionnez File → Export Config.

• Gestion des projecteurs

- Vous pouvez vérifier en temps réel l'état de la lampe, la température, le fonctionnement, les erreurs, etc. d'un

projecteur.

1 : vous pouvez consulter en temps réel les paramètres Name, IP Address, Group, Power On/Off et LAMP lifespan du projecteur ainsi que les erreurs de fonctionnement (représentées par des icônes), etc.

Les icônes affichées par Samsung Projector Manager indiquent l'état d'un projecteur. Elles sont décrites dans les tableaux suivants. Si les icônes indiquent un problème avec votre projecteur, consultez la rubrique Résolution des problèmes de témoin de la section 3-4, Indications des LED.

Icônes d'état d'avertissement et d'erreur

ICONES ETAT ETAT MESURE
	Avertissement	Le cache-objectif n'est pas complètement ouvert.	Reportez-vous à la mesure 3 de la rubrique "Résolution des problèmes de témoin".
	Erreur	Le cache de la lampe n'est pas fermé correctement.	Reportez-vous à la mesure 2 de la rubrique "Résolution des problèmes de témoin".
	Erreur La lampe ne fonctionne pas normalement.		Reportez-vous à la mesure 6 de la rubrique "Résolution des problèmes de témoin".
	Erreur La lampe a atteint la fin de sa durée de vie. La lampe doit être remplacée.
	Erreur	Le ventilateur de refroidissement 1 ne fonctionne pas normalement.	Reportez-vous à la mesure 1 de la rubrique "Résolution des problèmes de témoin".
	Erreur	Le ventilateur de refroidissement 2 ne fonctionne pas normalement.
	Erreur	Le ventilateur de refroidissement 3 ne fonctionne pas normalement.
	Erreur	Le ventilateur de refroidissement 4 ne fonctionne pas normalement.
	Erreur	Le ventilateur de refroidissement 5 ne fonctionne pas normalement.
	Erreur	Le ventilateur de refroidissement 6 ne fonctionne pas normalement.
	Avertissement	La température interne du projecteur a dépassé la limite.	Reportez-vous à la mesure 5 de la rubrique "Résolution des problèmes de témoin".
[GDS7]	Erreur	La température interne du projecteur a dépassé la limite.	Reportez-vous à la mesure 5 de la rubrique "Résolution des problèmes de témoin".
	Erreur	La température interne du projecteur a dépassé la limite.	Reportez-vous à la mesure 5 de la rubrique "Résolution des problèmes de témoin".
	Avertissement Le filtre à air a atteint la fin de sa durée de vie. Le filtre à air doit être remplacé.
[3SAT]	Avertissement	Le filtre à air est obstrué par de la poussière.	Le filtre à air doit être nettoyé.
	Erreur Le filtre à air est obstrué par de la poussière. Le filtre à air doit être nettoyé.

Icônes d'état du niveau de température

ICONES ETAT	ETAT MESURE
	Etat de la température	La température interne du projecteur est normale (mode Veille).	aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur est normale (basse).	aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur est normale (moyenne).	aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur est normale (un peu élevée).	aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur est supérieure à la limite.	Reportez-vous à la mesure 4 de la rubrique "Résolution des problèmes de témoin".
	Etat de la température	La température interne du projecteur est trop élevée. Le projecteur est éteint automatiquement.	Reportez-vous à la mesure 5 de la rubrique "Résolution des problèmes de témoin".

• Gestion des projecteurs

1 : utilisation des icônes dans Projector List (applicable uniquement aux projecteurs signalés par un "V" dans la fenêtre de contrôle).

(Refresh) : met à jour l'état d'un projecteur.

(Power On) : met un projecteur sous tension.

(Power Off) : met un projecteur hors tension.

(Switch Source) : sélectionne la source parmi HDMI, S-VIDEO, AV, PC, MP.

Toutefois, si le produit ne fournit pas Media Play, la source MP n'est pas disponible.

(Blank On/Off) : allume/éteint l'écran d'un projecteur.

(Mute On/Off) : active/désactive le son d'un projecteur.

(Adjust Aspect Ratio) : règle le rapport d'aspect d'un projecteur sur 16:9 ou 4:3.

2 : connexion du Web browser depuis Samsung Projector Manager.

La connexion du navigateur Web dans Samsung Projector Manager vous permet d'utiliser diverses fonctions. Pour connecter le navigateur Web, sélectionnez un projecteur auquel se connecter, puis cliquez avec le bouton droit pour sélectionner "Web browser".

En cas d'échec de la connexion du navigateur Web, vérifiez que la connexion réseau (reportez-vous à la section 2-19, Connexion à un réseau) et les paramètres du réseau (reportez-vous à la section 3-5-3, Setup > Network) sont correctement configurés.

L'utilisation simultanée de Samsung Projector Manager et de Web browser pour contrôler un projecteur peut ralentir le fonctionnement de l'ordinateur ou provoquer une erreur.

- Utilisation de la fonction Schedule (Programme)

La fonction Schedule vous permet de gérer vos projecteurs de manière plus efficace.

Si vous sélectionnez List > Schedule, la fenêtre suivante s'affiche.

L'écran inclut quatre boutons :

• New : ajoute un projecteur pour lequel définir une fonction Schedule.
• Delete : supprime le programme d'un projecteur sélectionné.
• Delete All : supprime le programme de tous les projecteurs.
• Edit : modifie le programme d'un projecteur sélectionné.

• Enregistrement d'un New Schedule

Pour enregistrer un nouveau programme, procédez comme suit :

1. Appuyez sur le bouton New. L'écran New Schedule s'affiche.

1. Sélectionnez les projecteurs auxquels appliquer le nouveau programme dans le champ Select Projectors. Lorsque vous sélectionnez un projecteur, une coche apparaît dans la case à cocher à sa droite.
2. Définissez les paramètres Title, Repeat, Time et Work du nouveau programme, puis remplissez le champ Description du programme. Ces termes sont décrits ci-dessous.
   -Title : définit le nom d'un programme.
   -Repeat : définit la répétition du programme. Once permet d'exécuter le programme une seule fois. Every spécifie une date de répétition.
   -Time : détermine l'heure d'exécution d'un programme.
   -Work : règle Source switch ou Power On/Off
   -Description : indique une description détaillée d'un programme.
3. Une fois toutes les informations entrées, appuyez sur ADD.

Vous pouvez consulter l'historique d'enregistrement d'un programme. Vous pouvez également consulter l'état d'un programme. Les codes d'état sont décrits ci-dessous :

-Complete: programme terminé.

-Waiting: le programme est en attente d'exécution.

-Running: le programme à répétition est en cours d'exécution.

• Pour enregistrer ou charger le programme enregistré, sélectionnez File → Export Config.
• Si vous souhaitez utiliser un programme chargé par Import Config, chargez les informations du projecteur à l'avance.

La sélection Tools (Outils) dans la barre de menus contient deux éléments de menu : Configure monitor items (Configurer les éléments à contrôler) et Option (Option).

- Configurer les éléments à contrôler

Cet élément permet de sélectionner un élément à afficher dans la fenêtre de contrôle. Une fois l'élément sélectionné, vous devez définir la priorité d'affichage de l'élément en le déplaçant vers le haut ou le bas dans la liste des éléments sélectionnés pour l'affichage.

- Options

Exécuter automatiquement– Lorsqu'un PC est allumé, Samsung Projector Manager s'allumera automatiquement.

Réduire dans la barre d'état – Samsung Projector Manager se réduit dans la barre d'état.

Ce fichier inclut deux sélections.

- File> Export Config : enregistre tous les paramètres configurés sous Samsung Projector Manager avec les noms de fichier souhaités dans les dossiers correspondants.

- File> Import Config : importe un fichier de configuration enregistré. Configure Samsung Projector Manager avec les paramètres enregistrés.

4-1 Connexion d'un périphérique de stockage USB et précautions à prendre

4-1-1. Connexion d'un périphérique USB

1. Branchez votre périphérique de stockage USB sur le port USB situé à l'arrière du projecteur.
2. La page principale du menu s'affiche.

Il est aussi possible d'ouvrir la page principale de en appuyant sur le bouton [Menú] et en sélectionnant →→
- Systèmes de fichiers pris en charge : FAT, FAT32 (NTFS n'est pas pris en charge).
- Les partitions multiples ne sont pas prises en charge.
- ce projecteur n'est pas compatible avec un lecteur de cartes multiples ou un concentrateur USB.

Media Play Document Photo Musique Film Paramètres Deplacer Enter Never USB OK

[Sélection d'un périphérique]

1. Accédez au type de média que vous voulez consulter à l'aide des boutons ▲/▼, puis appuyez sur le bouton [☐].
2. Accédez à ou à l'aide des boutons ▲/▼, puis appuyez sur le bouton [☐]. [Sélection d'un fichier]
3. Accédez au fichier ou dossier que vous voulez consulter ou ouvrir à l'aide des boutons ▲/▼, puis appuyez sur le bouton [☐].

Un numéro, indiquant le nombre de documents, fichiers audio ou vidéo dans le dossier, apparaît à côté de chaque dossier Documents, Musique et Films. Pour les dossiers Photos, le nombre de fichiers de photos s'affiche à l'écran lorsque vous accédez au dossier.

1. Accédez au fichier que vous voulez consulter à l'aide des boutons ▲/▼, puis appuyez sur le bouton [∅].

4-1-2. Précautions lors de l'utilisation d'un périphérique de stockage USB

- Ce produit ne prend pas en charge les lecteurs de cartes multiples.

• L'appareil ne fonctionne pas si le périphérique de stockage USB est connecté via un concentrateur USB.
• Il peut arriver que certains produits non conformes aux normes USB ne fonctionnent pas normalement.

- Il se peut qu'un périphérique de stockage USB avec application de reconnaissance automatique ou un pilote spécifique ne fonctionne pas normalement. - Il se peut qu'un périphérique de stockage USB qui n'emploie qu'un pilote spécifique ne soit pas reconnu.

- La vitesse de reconnaissance peut varier selon le type de périphérique de stockage USB.

- N'éteignez pas l'appareil et ne débranchez pas le périphérique de stockage USB lorsque celui-ci est en cours d'utilisation. Vous risqueriez d'endommager le périphérique de stockage USB ou les fichiers qu'il contient.

- Utilisez un périphérique de stockage USB contenant des fichiers normaux. Les fichiers corrompus peuvent provoquer un mauvais fonctionnement ou l'impossibilité de lire les fichiers.

- Les périphériques de stockage USB doivent être formatés en système de fichiers FAT ou FAT32 (recommandé) compatible avec Windows. <La fonction peut ne pas fonctionner normalement si le périphérique de stockage USB est formaté avec un autre système de fichiers.

- Si le périphérique de stockage USB emploie une alimentation électrique externe, connectez-le à sa source d'alimentation.

- Utilisez le câble USB fourni avec le périphérique de stockage USB pour connecter celui-ci au projecteur. Pour plus d'informations sur l'achat d'un câble et de périphériques externes, consultez leur fabricant.

- Nous ne garantissons pas le fonctionnement de en cas de défaillance rencontrée à cause de l'emploi de périphériques externes avec un câble non conforme.

- Les données du périphérique de stockage USB pouvant être endommagées, veillez à sauvegarder les données importantes afin d'éviter toute perte.

- Lorsque vous utilisez un périphérique de stockage USB avec le projecteur, les sous-dossiers sont reconnus jusqu'à 4 niveaux en dessous du premier. De même, si le nombre de fichiers (et de dossiers) à l'intérieur d'un même dossier est supérieur à 2900, les fichiers ne seront pas reconnus. En outre, si le nombre de fichiers sur un périphérique USB est élevé, l'affichage de fichiers individuels peut prendre du temps.

- Les partitions multiples ne sont pas prises en charge.

- Si un périphérique de mémoire externe ne fonctionne pas après sa connexion au projecteur, tentez de le brancher sur un PC. S'il ne fonctionne toujours pas normalement, contactez le fabricant du périphérique de mémoire ou un centre d'assistance agréé.

Vous pouvez consulter des documents dans divers formats enregistrés sur un périphérique de mémoire USB ou dans la mémoire interne du projecteur.

Menu affiché à partir de l'écran Documents

Media Play Document /Document 22.0 mb 27 Memoire Interne USB Labe Maker.Int Language.Int Modukey.Int MenuFee.Int moresetup.Int Play Music.Int Pocket Projectus.Int Name USB OK Media Menu Deplacer Enter Retour Quitter

L'écran Documents.

Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de l'écran Documents.

- Si vous affichez un écran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément sélectionné s'affiche.
- En fonction du réglage de la langue, les noms des dossiers, des fichiers ou le texte dans un document peuvent paraître corrompus.

Si tel est le cas, appuyez sur le bouton [MENU] et modifier le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Afficher Consultation d'un document.
Copier Si un périphérique	de mémoire externe (périphérique USB) est connecté, il est possible de copier les fichiers présents sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous les fichiers vers une mémoire interne et externe.
Supprimer Supprime un	fichier sélectionné.
Supprimer tous Suppression de tous les fichiers dans un dossier.

Menu affiché lorsque vous consultez un document

Sélectionnez le fichier de votre choix à l'aide des boutons ▲/▼ sur le projecteur ou la télécommande.

Utilisation de la télécommande lors de la consultation d'un document

• MEDIA.P : ouvre le menu Documents

- ^ PAGE v : accède à la page précédente ou suivante Accède à l'onglet précédent ou suivant d'un fichier Excel

• ▲/▼// • touches de direction
• : agrandissement d'un document
• : retour à l'étape précédente
• : affichage d'informations sur les boutons disponibles

En cas de pression sur le bouton [MEDIA.P] pendant la consultation d'un document, le menu suivant s'affiche.

ÉLÉMENT DE MENU	DESCRIPTION
Zoom Agrandissement ou réduction de la taille d'un document.·: Agrandissement d'un document (par incrément de 25 % dans l'intervalle compris entre 100 % ~ 500 %).·: Réduction d'un document.·: Agrandissement ou réduction de la taille de l'écran d'un pourcentage spécifique.<100%> - <200%> - <300%> - <400%> - <500%>Pour agrandir ou réduire l'affichage d'un document à l'aide du bouton ou sur la télécommande.
Navigation dans la page	Aller directement à une page spécifique.·Entrez un numéro de page à l'aide des boutons / et, vérifiez le numéro de page dans la fenêtre Aperçu dans le coin supérieur droit de l'écran, puis sélectionnezpour accéder à cette page.
Plan de la page Affichage de la zone concernée par le zoom.·:-En cas de zoom avant sur une page, la zone agrandie s'affiche dans la fenêtredans le coin supérieur droit.En l'absence de zoom avant sur une page, la fenêtren'est pas affichée.
Rapport d'aspect ·: Affichage d'un document en l'adaptant à la taille de l'écran.·: Affichage d'un document dans sa taille d'origine.·: Affichage d'un document en l'adaptant à la largeur de l'écran.·: Affichage d'un document en l'adaptant à la hauteur de l'écran.
Rotat.Encodage	Rotation d'un document selon un angle déterminé.Sélectionnez l'angle de votre choix à l'aide des boutons ◀/►, puis appuyez sur le bouton [☐].<0°> - <90°> - <180°> - <270°>Pris en charge au format PDF uniquement.Pour consulter un fichier texte (.TXT) sans corruption des caractères, vous devez sélectionner la langue d'origine utilisée pour créer le fichier.Sélectionnez la langue à l'aide des touches de direction.- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Vidéo clip	Cette fonction est utilisée pour lire une vidéo associée à un document PowerPoint (.ppt). Sélectionnez le fichier vidéo à lire dans la présentation.Uniquement possible pour les présentations auxquelles est associée une vidéo.Le fichier vidéo associé doit se trouver dans le même dossier que le document correspondant.Pour les formats de fichiers pris en charge, reportez-vous à la section "4-7 Formats de fichiers pris en charge".

- Le temps de charge des fichiers volumineux peut être plus long.

• Ce produit risque de ne pas fonctionner correctement si le fichier n'est pas conforme aux normes ou est endommagé.
• Ce produit risque de ne pas fonctionner si un fichier contient trop de données à afficher à l'écran.

Par exemple, trop de données sur un onglet d'un classeur Excel.

- Ce produit ne prend qu'une police en charge. Si un écran utilise d'autres polices, l'image affichée par Media Play risque d'être différente de l'écran original.

(Ex)

• La position des sauts de ligne dans une phrase peut être modifiée.
• La position du saut de ligne dans un document Word peut être modifiée.

Le cas échéant, le document peut s'afficher de manière incomplète selon les propriétés de disposition pour , ou

• Ce produit ne prend pas en charge certaines fonctions du fichier original. Par exemple, la fonction d'animation d'un fichier PowerPoint, les modes 3D, Smart Art, Hyper Link, Transparence, Gradation (profondeur d'échantillonnage : jusqu'à 16 bits), etc.
• Ce produit ne prend pas en charge les fichiers codés (DRM).

Découvrez un diaporama des photos enregistrées sur un périphérique de mémoire USB ou dans la mémoire interne du projecteur.

Menu affiché à partir de l'écran Vignettes Photos

Media Play Photo /Photo Chorgament DSC_0001(pg - 2.946) 1/10 ■ Mirror image USB Refer USB OK Menu → Deplacer → Enter → Refour → Quit

L'écran Vignettes Photos.
Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de l'écran Vignettes Photos.

• Si vous affichez un écran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément ou à l'élément sélectionné s'affiche.
• En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent paraître corrompus.
  Si tel est le cas, appuyez sur le bouton [MENU] et modifiez le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Lancer le diaporama Démarrage d'un diaporama.
Mode de lecture •: Lecture de photos dans l'ordre des noms de fichier.•: Lecture de photos dans un dossier spécifique dans l'ordre des noms de fichier.•: Lecture aléatoire de photos figurant dans un périphérique de mémoire spécifique.•: Lecture aléatoire de photos dans un dossier spécifique.•: Lecture répétée d'une photo spécifique.
Copier Si un périphérique de mémoire USB est connecté au projecteur, il est possible de copier des fichiers du périphérique USB vers la mémoire interne du projecteur et inversement.
Copier tous Copiez tous les fichiers vers la mémoire interne ou un périphérique USB.
Supprimer Supprime l'image sélectionnée.
Supprimer tous	Supprime tous les fichiers d'image sur un périphérique de stockage USB.
Déf. en arrière-plan	Définissez une image spécifique comme image d'arrière-plan de la page principale de.

Pour utiliser cette fonction dans votre présentation, convertissez les fichiers de traitement de texte en fichiers image et enregistrez-les sur un périphérique de stockage USB.

Par exemple, convertissez des fichiers .ppt (Microsoft Powerpoint) en → .jpg /.bmp /.gif

Convertissez des fichiers .pdf (Adobe Acrobat) en → .jpg

Attention: Veillez à enregistrer les fichiers image sur votre périphérique de stockage USB dans l'ordre requis pour la présentation.

Diaporama

Sélectionnez le fichier de votre choix à l'aide des boutons ▲/▼ sur le projecteur ou la télécommande.

Utilisation de la télécommande pendant un diaporama :

• MEDIA.P : ouverture du menu Photos.
• / : affichage de la photo précédente ou suivante.
• : arrêt momentané ou redémarrage d'un diaporama.
• : rétour à l'étape précédente.
• : activé dans le menu Documents et Films uniquement.

En cas de pression sur le bouton [MEDIA.P] lorsque vous regardez un diaporama, le menu suivant s'affiche.

ÉLÉMENT DE MENU	DESCRIPTION
Arrêter le diaporama / Lancer le diaporama	Arrêter ou démarrer un diaporama.
Paramètres diapo-rama
	• : Permet de sélectionner le mode diaporama.- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	• : Permet de régler la vitesse de lecture du diaporama.- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	: Permet de sélectionner une lecture manuelle (affichage une par une) ou automatique (diaporama).• - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1
	Si vous avez sélectionné, servez-vous des boutons sur le projecteur ou des boutons sur la télécommande pour passer d'une photo à l'autre.
Mode de lecture	• : Affiche tous les fichiers d'image disponibles.• : Affiche tous les fichiers d'image dans le dossier sélectionné.• : Affiche aléatoirement tous les fichiers d'image disponibles sur un périphérique de stockage USB.• : Affiche aléatoirement tous les fichiers d'image dans le dossier sélectionné.• : Affiche un fichier d'image en boucle.
Rotat. Rotation d'une photo selon un angle déterminé.Sélection de l'angle de votre choix à l'aide du bouton [IMAGE]• <90°> - <180°> - <270°> - <Original>
Rapport d'aspect	• : Affichage d'une photo plus petite que l'écran à sa taille d'origine ou réduction d'une photo plus grande que l'écran directement proportionnellement à la taille de l'écran.• : Redimensionnement d'une photo en l'adaptant à l'écran, en conservant le rapport d'aspect d'origine de la photo (l'image peut être coupée horizontalement ou verticalement).• : Redimensionnement d'une photo en l'adaptant à la largeur de l'écran.• : Agrandissement ou réduction de la taille d'une photo, quel que soit le rapport d'aspect de la photo, en plein écran.
Supprimer Supprime un fichier sélectionné.
Déf. en arrière-plan	Définissez une image spécifique comme image d'arrière-plan de la page principale de.
Musique de fond	•: Lecture d'une musique définie comme musique de fond dans l'ordre des noms de fichier.• : Arrêt de la musique de fond en cours de lecture.• : Définition de la musique de fond pour un diaporama.

Écoutez des fichiers musicaux enregistrés sur un périphérique de mémoire USB ou la mémoire interne du projecteur.

Menu affiché à partir de l'écran Liste de musique.

Media Play Musique /Music 7:1 MS / 00:00:00 1/7 ■ Memoire interne USB ● Beethoven's Symphony No. 9 Schering.mp3 ● New Roman Highway Busch.mp3 ● Ave Maria.mp3 ● The jewels di The Madonna Hermoso No.1.mp3 ● Hungarian Dance No.5.mp3 ● Die Schlitschubauter.mp3 ● GreenGleeve.mp3 ■ Refresh USB Ok ■ Menu ▼ Deplacer ▼ Enteri ▼ Refour ▼ Quitter

L'écran Liste de musique.
Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de l'écran Liste de musique.

• Si vous affichez un écran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément ou à l'élément sélectionné s'affiche.
• En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent paraître corrompus.
  Si tel est le cas, appuyez sur le bouton [MENU] et modifiez le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Lire de la musique Lit les fichiers audio.
Mode de lecture • : Lecture de musique dans l'ordre des noms de fichier.• : Lecture de musique dans un dossier spécifique dans l'ordre des noms de fichier.• : Lecture aléatoire de musique figurant dans un périphérique de mémoire spécifique.• : Lecture aléatoire de musique dans un dossier spécifique.• : Lecture répétée d'une musique spécifique.
Copier Si un périphérique de mémoire USB externe est connecté au projecteur, il est possible de copier les fichiers présents sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous les fichiers vers une mémoire interne ou externe.
Supprimer Supprime le fichier audio sélectionné.
Supprimer tous Supprime tous les fichiers audio sur un périphérique de stockage USB.

Menu affiché lors de la lecture de musique.

Sélectionnez le fichier de votre choix à l'aide des boutons ▲/▼ sur le projecteur ou la télécommande.

Musique Music USB 277 New Stories (Highway Blues).mp3 01:40 / 03:45 ▲ day alken ○ measure of a man ▼ I will Carry you □ Make USB OK. ■ Plate ■ Menu ■ Retour ■ Outter

Utilisation de la télécommande pendant la lecture de musique :

• MEDIA.P : ouverture du menu Musique.
• / : lecture du fichier de musique précédent ou suivant.
- : arrêt momentané ou redémarrage de la lecture d'un fichier de musique.
• : rétour à l'étape précédente.
• : activé dans le menu Documents et Films uniquement.

En cas de pression sur le bouton [MEDIA.P] pendant la lecture de musique, le menu suivant s'affiche.

En fonction du réglage de la langue, les informations des fichiers de musique [ ] peuvent paraître corrompues. Si tel est le cas, appuyez sur le bouton [[MENU] et modifiez la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Mode de lecture • : Lit tous les fichiers audio disponibles.• : Lit tous les fichiers audio dans le dossier sélectionné.• : Lit aléatoirement tous les fichiers audio disponibles.• : Lit aléatoirement tous les fichiers audio dans le dossier sélectionné.• : Lit en boucle le fichier audio sélectionné.

Regardez des fichiers vidéo enregistrés sur un périphérique de mémoire USB ou la mémoire interne du projecteur.

Menu affiché à partir de l'écran Liste de films.

Media Play Film /Movie 516 MS/00:0348/5009788 2/7 ■ Memoire interne USB movistarLavi zoo2.avi zoo2.avi zoo3.avi zoo4.avi star.avi mopura Refer LOS OK Media Media Deplacer Enter Retour - Quitter

L'écran Liste de films.
Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de l'écran Liste de films.

• Si vous affichez un écran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément ou à l'élément sélectionné s'affiche.
• En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent paraître corrompus.
  Si tel est le cas, appuyez sur le bouton [MENU] et modifiez le réglage de la langue dans sous .

ÉLÉMENT DEMENU	DESCRIPTION
Lire le film Lit les fichiers	vidéo.
Mode de lecture •Les films >: Lecture de fichiers vidéo dans l'ordre des noms de fichier.Lecture de fichiers vidéo dans un dossier spécifique dans l'ordre des noms de fichier.Lecture de fichiers vidéo dans un dossier spécifique dans l'ordre des noms de fichier.Lecture aléatoire de fichiers vidéo figurant dans un périphérique de mémoire spécifique.Lecture aléatoire de fichiers vidéo dans un dossier spécifique.Lecture répétée d'un fichier vidéo spécifique.
Copier Si un périphérique de mémoire USB externe est connecté au projecteur, il est possible de copier les fichiers présents sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous les fichiers vers une mémoire interne ou externe.
Supprimer Supprime un fichier sélectionné.
Supprimer tous Suppression de tous les fichiers dans un dossier.

Menu affiché lors de la lecture d'un film.

Sélectionnez le fichier de votre choix à l'aide des boutons ▲/▼ sur le projecteur ou la télécommande.

Utilisation de la télécommande pendant la lecture d'un fichier vidéo :

• MEDIA.P : ouverture du menu Vidéo
• / : lecture du fichier vidéo précédent ou suivant
• : arrêt momentané ou redémarrage de la lecture d'un fichier vidéo
• : retour à l'étape précédente
• : anchage d'informations sur les boutons disponibles

En cas de pression sur le bouton [MEDIA.P] pendant la lecture d'un film, le menu suivant s'affiche.

ÉLÉMENT DEMENU	DESCRIPTION
Mode de lecture •les films >: Lit tous les fichiers vidéo disponibles.• : Lit tous les fichiers vidéo dans le dossier sélectionné.• : Lit aléatoirement tous les fichiers vidéo disponibles.• : Lit aléatoirement tous les fichiers vidéo dans le dossier sélectionné.• : Lit en boucle le fichier vidéo sélectionné.
Param. de sous-titre	• : mise suroude la fonction sous-titres• : sélection de la langue des sous-titres.• : modification des réglages d'arrière-plan des sous-titres.•:-• : modification des réglages de position des sous-titres.• - -La vidéo doit avoir des sous-titres externes pour pouvoir les afficher lorsque la fonction de sous-titrage est activée.Reportez-vous au tableau pour connaître les fichiers de sous-titres pris en charge.Reportez-vous à la section «4-7 Formats de fichiers pris en charge».Les fichiers de sous-titres doivent se trouver dans le même répertoire que le fichier vidéo.: modification des paramètres, etpour les sous-titres.• : - -• : -• -• -• -• -• -• -• : : à utiliser en cas de non-concordance entre une vidéo et des sous-titres.• <-0,5 s.>- <+0,5 s.>Non pris en charge pour les fichiers vidéo comportant des sous-titres internes.
Rapport d'aspect Modification des réglages de rapport d'aspect de l'écran.• <4:3>- <16:9>-

Media Play Paramètres Options Préférence Máy/Réinit Retirer USB OK Bouton Son : Marche Copie mém interne : Redimensionné Licence libre Retirer USB OK Déplace Enter Retour Outlet

Utilisez les boutons ▲/▼/ pour aller et accéder aux menus Réglages énumérés ci-dessous.

ÉLÉMENT DE MENU	DESCRIPTION
Options:	Modification des réglages de son de commande de bouton pour le menu.<Media Play>.•.-<Copie mém. interne>: Modification de la taille des photos que vous voulez copier sur la mémoire interne.• : Copie de photos dans la taille d'origine sur la mémoire interne.• : Réduction de la taille de photos en fonction de la résolution optimale de l'écran, avant de les copier.<Licence libre>: Pour toute demande de renseignements ou question relative à des logiciels libres, contactez Samsung par courrier électronique ([e-mail]).
Préférence	<Arrière-plan Accueil>: Sélection de l'image qui sera affichée sur la page principale du menu<Media Play>.• : Affichage de l'image par défaut fournie par le projecteur.• : Affichage de l'image sélectionnée comme image d'arrière-plan.<DivX(R)VOD>: Vous pouvez voir le code d'enregistrement certifié du projecteur lorsque vous utilisez le service de vidéo à la demande (Video on Demand - VOD) offert par DivX.DivX®VODA PROPOS DU FORMAT DIVX VIDEO :• DivX® est un format vidéo numérique créé par DivX, Inc. Ce produit est un appareil DivX Certified qui lit du contenu vidéo DivX.Pour plus d'informations sur cette technologie et pour obtenir des outils permettant de convertir vos fichiers au format DivX Vidéo, rendez-vous sur www.divx.com.Certifié DivX® pour la lecture de vidéos DivX® jusqu'à 320x240Peut éventuellement lire des vidéos DivX® jusqu'à 720x480A PROPOS DU FORMAT DIVX VOD (VIDEO-ON-DEMAND) :• cet appareil certifié DivX® doit être enregistré pour lire du contenu DivX VOD (Video-on-Demand). Pour générer le code d'enregistrement, localisez la section DivX VOD dans le menu de configuration du lecteur. Rendez-vous à l'adresse vod.divx.com avec ce code pour terminer la procédure d'enregistrement et en savoir plus sur le format DivX VOD.Brevets 7,295,673
Màj/Réinit. •: Mise à jour du micrologiciel.Reportez-vous à la section «4-6-1 Mise à jour du micrologiciel».• : Initialisation des réglages personnalisés par l'utilisateur.• : Affichage de la version du micrologiciel et des informations de copyright du projecteur.
Retirer USB OK Désinstallation en toute sécurité de votre périphérique USB.Si le message <Imposs. ret. périph.> s'affiche, retirez le périphérique USB.

4-6-1. Mise à jour du micrologiciel

Téléchargez la dernière version du micrologiciel depuis le site Web de Samsung Electronics (http://www.samsung.com) et installez-le.

Media Play Paramètres Options Préférence MAY/Rénit Retiner USB OK Mise à jour du micrologiciant! Pour leur référence (compréciant) (en 100% d'aille) : Pour leur réelle (compréciant) de Rétiner USB OK Entrer Retour Quitter

• Comme il se peut que les données enregistrées dans la mémoire interne soient supprimées lors d'une mise à jour, pensez à toujours sauvegarder vos données.
• Ne retirez pas le périphérique de mémoire interne (USB) pendant la mise à jour.
• N'actionnez aucun bouton pendant la mise à jour.
• N'éteignez pas le projecteur pendant la mise à jour.
• Une fois la mise à jour terminée, éteignez le projecteur, retirez le périphérique de mémoire interne (USB) et rallumez le projecteur.
• Sélectionnez →<Màj/Réinit.→ et voyez si la version du logiciel a bien été mise à jour.

Avant de mettre le logiciel à niveau !

1. Préparez un périphérique de mémoire USB.
2. Téléchargez la dernière version du micrologiciel depuis le site Web de Samsung sur votre PC.
3. Branchez le périphérique de mémoire USB sur le PC.
4. Copiez le logiciel téléchargé sur le périphérique de mémoire USB.

Pour mettre le logiciel à niveau

1. Branchez le périphérique de mémoire USB sur le projecteur.
2. Ouvrez la page principale de .
3. Allez à à l'aide des boutons [▲/▼], puis appuyez sur le bouton [∅].
4. Allez à à l'aide des boutons [▲/▼], puis appuyez sur le bouton [∅].
5. Sélectionnez à l'aide du bouton [13]

- La mise à jour démarre automatiquement.

Formats de fichiers pris en charge

ÉLÉMENT EXTENSION DE FICHIER
Document MS Word 97 ~ 2007 (doc, docx)
Photo JPEG	Résolution : jusqu'à 6M pixelsLe format Progressive n'est pas pris en charge.Le format CMYK est affiché en noir et blanc.recadrage (impossible d'afficher des images avec une résolution supérieure à 1024 x 768 à la taille d'origine)
Musique MP3 (taux d'échantillonnage : 8~320 Khz)

ÉLÉMENT	EXTENSION DE FICHIER	CODEC	REMARQUES (RÉSOLUTION MAXIMALE, DÉBIT BINAIRE, ETC.)	CODEC AUDIO
Film AVI	ASF (WMV)MP4(MPEG, MPG)	Divx 3,11 Résolution : 720	X 480Image/sec : 30Mbps : 2	MP3AC3ADPCM(MULAW, ALAW)HE_AAC (AAC+)WMATaux d'échantillonnage :800011025120001600022050320004410048000
		Divx 4,x
		Divx 5,1
		Divx 6,0
		XviD
		MPEG-4 SP
		MPEG-4 ASP
		Windows Media Video 9
		MPEG1 Résolution : 720 X	480Image/sec : 30Mbps : 8
Sous-titre .smi ($AMI) HTML
		.srt (SubRip) Par chaînes
		.sub (SUB Viewer) Par chaînes
		.sub ou .txt (Micro DVD) Par chaînes

5-1 Avant de contacter le service d'assistance

Effectuez les vérifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche.

	Symptômes Dépannage
Installation et rac-cordement	Absence de tension. Vérifiez la connexion du câble d'alimentation.
	Je souhaite installer mon projecteur au pla-fond.	Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.
	Je ne parviens pas à sélectionner une source externe.	Assurez-vous que le ou les câbles de branchement vidéo sont correctement connectés au port correspondant. Si l'appareil n'est pas connecté correctement, il est impossible de le sélectionner.
Menu et téléco-mmande	La télécommande ne fonctionne pas.	Assurez-vous que la source externe adéquate soit sélection-née.Vérifiez la pile dans la télécommande. Si elle présente des anomalies, remplacez-la par une nouvelle pile de la taille recommandée.Prenez soin de diriger la télécommande vers le capteur à l'arrière de l'unité et à une distance inférieure à environ 10 m. Retirez tous les obstacles se trouvant entre la télécommande et le produit.Un éclairage direct par ampoule à incandescence ou tout autre type d'éclairage sur le télécapteur du projecteur peut modifier sa sensibilité et entraîner un dysfonctionnement de la téléco-mmande.Vérifiez si le compartiment de la pile de la télécommande est vide.Vérifiez que l'indicateur LED situé sur la partie supérieure du projecteur est allumé.
	Je ne parviens pas à sélectionner un menu.	Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.
Ecran et source externe	Impossible de voir les images. Assurez-vous que le cordon d'alimentation du projecteur est bien branché.Assurez-vous que la source d'entrée adéquate est sélectionnée.Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.Vérifiez les piles de la télécommande.Assurez-vous que les paramètresetne sont pas réglés au minimum.
	Couleur non satisfaisante.	Réglez la luminosité( ) et le contraste( ).
	Les images sont floues. Réglez la mise au point.Vérifiez que le projecteur n'est ni trop éloigné ni trop proche de l'écran.
	Bruit étrange. Si un son étrange persiste,contactez notre centre de service.
	Un voyant d'état de fonctionnement est allu-mé.	Reportez-vous à la section 3-4, Mesures correctives selon les indications LED.
	Des lignes apparaissent sur l'écran. Des interférences peuvent se produire lors de l'utilisation de votre ordinateur. Réglez la fréquence (fréquence d'actualisation) de votre écran.
	L'écran du périphérique externe ne s'affiche pas.	Assurez-vous que le périphérique externe fonctionne et vérifiez si les éléments réglables du menu tels queetont été définis correctement dans l'écrandu menu du projecteur.
	Seul un écran bleu apparaît. Veillez à ce que les périphériques externes soient correctement branchés. Vérifiez à nouveau les câbles de connexion.
	L'écran apparaît en noir et blanc ou dans une couleur étrange, ou l'écran est trop foncé ou trop clair.Le navigateur Web ne démarre pas.	Comme indiqué ci-dessus, vérifiez que les réglages tels que,etont été définis cor- rectement dans le menu.Si vous voulez rétablir les valeurs d'usine de différents réglages, utilisezdans le menu.Vérifiez la configuration minimale requise de l'ordinateur pour la connexion au navigateur Web .
Réseau
	Le navigateur Web ne se connecte pas au projecteur.	1. Vérifiez que le câble d'alimentation est connecté au projecteur (reportez-vous à la section 2-10, Branchement de l'alimentation).2. Vérifiez que les environnements réseau pour l'ordinateur et le projecteur sont corrects (reportez-vous à la section 2-19, Connexion à un réseau).3. Vérifiez que la carte réseau adaptée à l'ordinateur a été sélectionnée, si l'ordinateur (serveur) est équipé de plusieurs cartes réseau.
	L'installation de Samsung Projector Manager a échoué.	Vérifiez la configuration minimale requise de Samsung Projector Manager pour les ordinateurs.
	Le projecteur ne se connecte pas à Samsung Projector Manager.	1. Vérifiez que leset la connexion réseau entre l'ordinateur et le projecteur sont corrects.2. Si lesdu projecteur sont définis sur, vérifiez que l'ordinateur et le projecteur utilisent le même réseau. Si ce n'est pas le cas, configurez l'adresse IP de l'ordinateur à l'aide de l'option.3. Vérifiez que l'accès au réseau du projecteur n'est pas bloqué par le pare-feu Windows de l'ordinateur.4. Si l'échec de la connexion à Samsung Projector Manager persiste, supprimez, puis réessayez l'installation.
	Je souhaite désinstaller Samsung Projector Manager.	Il est possible de désinstaller Samsung Projector Manager à l'aide de l'option [Add or Remove Programs]. Pour désinstaller Samsung Projector Manager sous Windows XP, procédez comme suit :1. Sélectionnez [Control Panel] dans le menu [Start]. (Windows XP)2. Exécutez [Add or Remove Programs].3. Sélectionnez Samsung Projector Manager sous [Add or Remove Programs], puis cliquez sur [Change/Remove].4. Sélectionnez "Yes" (Yes) pour démarrer la suppression.5. Suivez les autres instructions qui apparaissent à l'écran.D'autres versions de Windows ont un processus de désinstallation similaire.
Fonction Media Play	Il n'y a pas de son lorsque je lis un fichier vidéo à partir de mon périphérique de stockage USB.	Vérifiez le format audio du fichier vidéo.Le son des formats non pris en charge (AC3, etc.) n'est pas disponible.Convertissez le format audio en un format pris en charge à l'aide d'un convertisseur vidéo.
	Les sous-titres pour la vidéo en cours de lecture ne sont pas affichés.	Appuyez sur le bouton [MEDIA.P] sur l'écran où la vidéo est lue et vérifiez siest réglé sur.Pour lire une vidéo avec la fonction sous-titres en marche, le fichier vidéo doit contenir un fichier de sous-titres externe.Pour connaître les formats de fichier de sous-titres pris en charge, reportez-vous à la section «4-7 Formats de fichiers pris en charge».Le fichier de sous-titres doit se trouver dans le même dossier que le fichier vidéo.
	La fonctionne fonctionne pas.	Réinitialisez le modeen appuyant sur le bouton [MENU] et en sélectionnant→Si le problème subsiste, téléchargez la dernière version du micrologiciel sur votre périphérique USB, branchez le périphérique USB sur le projecteur et exécutez→La dernière version du micrologiciel peut être téléchargée depuis l'adresse http://www.samsung.com/.
	Le nom d'un dossier ou d'un fichier et le contenu d'un document sont déformés.	Cela peut se produire lorsque la langue du dossier ou du fichier diffère de la langue sélectionné comme langue d'affichage pour le produit.Passez à la langue appropriée danssur le menu Réglage de l'écran en appuyant sur le bouton [MENU].
	Impossible d'ouvrir un fichier. Il se peut que les	fichiers dont le format n'est pas pris en charge par le produit ou les fichiers sécurisés ne s'ouvrent pas. Vérifiez le format du fichier dans la section «4-7. Formats de fichier pris en charge» ou déverrouillez les réglages de sécurité.
	La police de certains documents semble différente de la police d'origine.	Ce produit prend une police en charge. Les documents écrits dans d'autres polices sont convertis dans la police prise en charge et affichés.
	Le périphérique USB connecté ne fonctionne pas.	Vérifiez que le périphérique USB est correctement branché sur la prise USB. Si le branchement est correct, l'icône USB s'affiche dans le coin supérieur droit de l'écran.Les périphériques USB endommagés ne pourront pas être connectés et fonctionneront mal. Essayez de rebrancher le périphérique USB après formatage et de brancher un autre périphérique USB.Reportez-vous à la section «4-1. Connexion d'un périphérique de stockage USB et précautions à prendre» avant d'utiliser le périphérique USB.
	Impossible de copier des fichiers alors que l'espace dans la mémoire interne est suffisant.	L'espace disponible ne peut être inférieur au volume des fichiers que vous voulez copier. Effacez d'autres fichiers et essayez de les copier. (La capacité de stockage disponible est de 59 Mo).

6 Informations complémentaires

6-1 Caractéristiques

MODÈLE SP-L255 SP-L305 SP-L335 SP-L355
Ecran Taille 0,63 pouces 3P		LCD	0,63 pouces 3PLCD	0,63 pouces 3PLCD avec MLA	0,63 pouces 3PLCD avec MLA
Résolution XGA (1024 x 768)
Rapport d'aspect 4:3
Electricité Consommation 265W		(Veille : moins de 1 W)	290W(Veille : moins de 1 W)	290W(Veille : moins de 1 W)	290W(Veille : moins de 1 W)
Tension 100~240 V CA, 50/60 Hz
Lamp Consommation 202W		(Eco :172W)	220W(Eco : 152 W)	220W(Eco : 152 W)	220W(Eco : 152 W)
Durée de vie 3.000 heures		(Eco : 5.000 heures)	2.000 heures (Eco : 2.500 heures)
Dimensions (largeur x hauteur x profondeur) 291 x 289 x 127 mm / 11,46 x 11,38 x 5 pouces
Poids 3,8 Kg / 8,4 lbs
Fonctions clés	Luminosité	2500 ANSI	3000 ANSI	3300 ANSI	3500 ANSI
	Contraste	500:1	500:1	400:1	400:1
	Taille de l'écran (diagonale)	Diagonale de 40 pouces ~ 300 pouces
	Plage de projection	1 ~ 10 m
	Correction trapézoïdale	Auto : Vertical ( ± 20^ ) / Manuel : Vertical ( ± 20^ )
	Réseau	RJ 45, 10 Mbps
	Réglage du zoom	Manuel
	Réglage de la mise au point	Manuel
	Lentille	F=1,65~1,93, f=18,5 mm~22,5 mm
	Ratio de zoom	1:1,2
Signal d'entrée	D-Sub 15p	RVB analogique, YPbPr analogique
	HDMI	RVB numérique, YCbCr numérique
	Mini DIN x 1	S-Vidéo
	RCA x 1	Vidéo composite
	Media Play	Ports USB
Haut-parleur		3W x 2 (Stéréo)
Environnement utilisateur	Température et humidité	Fonctionnement : Température 5 °C ~ 35 °C (41 °F ~ 95 °F), Humidité 20 % ~ 80 % (Sans condensation)
		Stockage : Température -10 °C ~ 60 °C (14 °F ~ 140 °F), Humidité 10 % ~ 90 % (Sans condensation)
Bruit		Eco : 30dB, Normal : 32dB, Bright : 35 dB

Classe B (équipement de communication à usage privé)

Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones.

(L'équipement de classe B émet moins d'ondes électromagnétiques que l'équipement de classe A.)

L'écran LCD utilisé sur le projecteur LCD est constitué de centaines de milliers de pixels fins. Comme d'autres périphériques d'affichage vidéo, l'écran LCD peut contenir des pixels défectueux (pixels morts) qui ne fonctionnent pas.

Lors de l'envoi d'un produit, les conditions d'identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l'écran et par notre entreprise, dans le respect dans normes applicables en la matière. La qualité globale et la durée de vie d'un écran présentant quelques pixels morts ne sont pas affectées.

Format de communication (conforme au standard RS232C)

• Débit en bauds : 9,600 bps
- Parité : aucune
- Bits de donnée : 8, bit d'arrêt : 1
- Contrôle de flux : aucune

protocole de communication série

1. Structure du paquet de commandes [7 octets]

0x08 0x22 cmd1

cmd2 cmd3 valeur CS

• Un paquet de commandes comprend 7 octets au total.
• Les octets 0x08 et 0x22 indiquent que le paquet est destiné à une communication série.
• Les 4 octets suivants représentent une commande prédéfinie qui peut être définie par l'utilisateur.

• Le dernier octet est le total de contrôle, qui vérifie la validité du paquet actif.

• En-tête [2 octets] : Valeurs prédéfinies fixées à 0x08 et 0x22.

• Cmd1 [1 octet] : Première valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd2 [1 octet] : Deuxième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd3 [1 octet] : Troisième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Valeur [1 octet] : Paramètre d'entrée de la commande (Valeur par défaut : 0) (Décimal)
  • CS [1 octet] : total de contrôle (second complément de la somme de toutes les valeurs à l'exception de la valeur CS).

2. Structure des paquets de réponse [3 octets]

1. Succès

0x03 0x0C 0xF1

2. Échec

0x03 0x0C 0xFF

• Lorsque la valeur du paquet reçu d'un périphérique externe est valide, un paquet Succès est envoyé. Sinon, un paquet Échec est transmis.

• Un paquet Échec est envoyé dans les cas suivants :

• Le paquet reçu ne comprend pas 7 octets.

• La valeur d'en-tête du paquet de 2 octets est différente de 0x08 et 0x22.
• Le total de contrôle est incorrect.

- Une défaillance a été identifiée par un périphérique externe.

- Un périphérique externe classe le paquet dans la catégorie Échec s'il ne reçoit pas un paquet Succès dans les 100 ms.

Tableau de commandes

ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Général Electricité Affichage		OSD / Power On	0x00 0x00 0x00 0
		OK				1
		Annuler 2
		Direct Power Off				3
Volume Direct	0x01 0x00 0x00	(0~100)
	Continu Haut 0x01 0
Muet Marche 0x02 0x00 0x00 0
			Arrêt			1
Blank		Marche 0x03 0x00 0x00 0
		Arrêt				1
Arrêt sur image		Marche 0x04 0x00 0x00 0
		Arrêt				1
Protec. à l'allum.		(0~9) Key-pad	0x05 0x00 0x00 (0-9)
Entrée	Liste Source	AV	AV	0x0A	0x00 0x02 0	0x01
		S-Verdeo S-Verdeo
		PC	PC			0x03 0
		HDMI	HDMI			0x04 0
		Media Play	Media Play			0x05 0

ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Image	Mode		Dynamique	(0~100)	0x0B		0X00
							Contraste 0~100 0X02 0x00 (0~100)
							Luminosité 0~100 0X03 0x00
0x0A		0x00
		2
Image WB Aj.	Rouge 0x0B 0x0	B 0x00 (0~100)		(0~6)
		Aj. Vert 0x01 (0~100)
		Aj. Bleu 0x02 (0~100)
		Regl. Rouge 0x03 (0~100)
		Regl. vert 0x04 (0~100)
		Regl. bleu 0x05 (0~100)
	Gamma	-3~3 0x0C 0x00
	Sauvegarder	Affichage OSD		Normal	0x0D 0x00 0
		OK					1
		Annuler 2
		Enregistrement direct					3
	Réinitialiser				0x0E
	Taille						0x0F 0x00
		Zoom1					1
		Zoom2					2
		16:9					3
	NR numérique	Arrêt			0x10 0x00	0
		Marche					1
	Niveau noir	0 IRE/NOR-MAL			0x11 0x00 0
		7.5 IRE/Bas					1
	Overscan	Arrêt			0x12 0x00	0
		Marche					1
	Mode Film	Arrêt			0x13 0x00	0
		Auto.					1
	PC	Réglage Automatique			0x14 0x00 0
		Regl. Base	Haut		0x15 0x00 0
			Bas				1
		Regl. Prec	Haut		0x16 0x00 0
			Bas				1
		Réinitialiser	Affichage OSD		0x17 0x00 0
			OK				1
			Annuler 2
			Réinitialisation directe				3
Image Zoom x1	0x0B 0x18 0x0	0 0
		x2					1
		x4					2
		x8					3
		Gauche 0x19 0x00 0
		Droite 1
		Haut 2
		Bas 3
	Horizontal Position	Continu Gauche 0x1A 0x00 0
	Vertical Position	Continu Bas 0x1B 0x00 0
Configuration	Installer Installation	sol		0x0C 0x00 0x00 0
		Install. Pla-fond					1
		Projection au sol					2
		Proj. plaf. 3
	Mode lampe Eco	co 0x01 0x00 0
		Normal					1
		Luminosité 2
	Keystone Keystone	stone-V -50~50	0x02 0x00 (0~100)
		Dist. trapéz. Auto	Arrêt 0x02 0
			Marche 1
	Arrière-plan Logo	go 0x03 0x00 0
		Bleu					1
		Noir					2
	Choix de la mire	Modele hachuré			0x04 0x00 0
		Taille écran					1
		Pattern Off 2
	Type vidéo	Auto.			0x05 0x00 0
		RGB(PC)					1
		RGB(AV)					2
		YPbPr(AV)					3
		PC					4
		AV					5
	Réinitialiser	Réglage par défaut	Affichage OSD		0x06 0x00 0
			OK				1
			Annuler				2
			Réinitialisation directe des paramètres d'usine				3
Configuration Réinitialiser		l'heure du fil-tre	Affichage OSD	0x0C 0x06 0x01 0
			OK				1
			Annuler 2
			Réinitialisat-ion directe de la durée du filtre				3
		Mode récup. Affichage OSD				0x02 0
							1
							3
		Réinit. sys-tème	Affichage OSD			0x03 0
			OK				1
			Annuler 2
			Direct Reset System Reset				3
		Sous-titres Sous-titres Arrêt 0x07 0x00 0
		Mode Sous-titres 0x01 0
		Canal 1 0x02 0
							1
		Champ	1 0x03 0
			2				1
ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Configuration Réseau Réseau	Arrêt 0x0E 0x01	0x00 0	0x02 0x00 03 0x00 0~255
		Marche 1
	Configura-tion IP	Automatique 0
		Manuel 1
		Adresse IP 0x0
					0x01 0~255
					0x02 0~255
					0x03 0~255
		Masque ss-réseau		0x04 0x00 0~255
					0x01 0~255
					0x02 0~255
					0x03 0~255
		Passerelle 0x05 0x00 0~255
					0x01 0~255
					0x02 0~255
					0x03 0~255
	Configura-tion serveur IP	Serveur IP 0x06 0x00 0~255
					0x01 0~255
					0x02 0~255
					0x03 0~255

ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Option Langue	English 0x0D 0x00 0x00 0
		Deutsch 1
		Nederlands 2
		Español 3
		Français 4
		Italiano 5
		Svenska 6
		Português 7
		Русский 8
		中国语					9
		한국어					10
		Türkçe 11
		ไทย 12
	Option Menu Position Gauche			0x01 0x00 0
				Droite			1
				Haut			2
				Bas			3
				Transpa-rence	Elevé	0x02 0x00 0
					Moyen		1
					Bas		2
					Opaque		3
				Aff. heure	5 sec.	0x03 0x00 0
					10 sec.		1
					30 sec.		2
					60 sec.		3
					90 sec.		4
					120 sec.		5
					Fidélité		6
Option Son Balance Haut 0x0D		0x04 0x00 0
			Bas 1
		100Hz Haut 0x01 0
			Bas 1
		300Hz Haut 0x02 0
			Bas 1
		1KHz Haut 0x03 0
			Bas 1
		3KHz Haut 0x04 0
			Bas 1
		10KHz Haut 0x05 0
			Bas 1
		Heure vér. fil-tre	Arrêt 0x05 0x00 0
			100 1
			200 2
			400 3
			800 4
		Marche auto. Arrêt 0x06 0x00 0
							Marche	1
		Veille Arrêt 0x07 0x00 0
							10 min	1
							20 min	2
							30 min	3
		Information			0x08 0x00 0
		Verr. clavier	Arrêt 0x0A	0x00 0
			Marche				1

- Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA
U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com
LATIN AMERICA
ARGENTINA 0800-333-3733 http://www.samsung.com
BRAZIL 0800-124-421	4004-0000	http://www.samsung.com
CHILE 800-SAMSUNG (726-7864) http://www.samsung.com
COLOMBIA 01-8000112112 http://www.samsung.com
COSTA RICA 0-800-507-7267	http://www.samsung.com
ECUADOR	1-800-10-7267	http://www.samsung.com
EL SALVADOR	800-6225	http://www.samsung.com
GUATEMALA	1-800-299-0013	http://www.samsung.com
HONDURAS	800-27919267	http://www.samsung.com
JAMAICA	1-800-234-7267	http://www.samsung.com
NICARAGUA	00-1800-5077267	http://www.samsung.com
PANAMA	800-7267	http://www.samsung.com
PERU	0-800-777-08	http://www.samsung.com
PUERTO RICO	1-800-682-3180	http://www.samsung.com
REP. DOMINICA	1-800-751-2676	http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG (726-7864)	http://www.samsung.com
VENEZUELA	0-800-100-5303	http://www.samsung.com
EUROPE
ALBANIA	42 27 5755	-
AUSTRIA	0810 - SAMSUNG (7267864,€ 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr(French)
BOSNIA	05 133 1999 -
BULGARIA	07001 33 11 http://www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864)	http://www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	http://www.samsung.com
	Samsung Zrt., česká organizační složka, Oasis Florenc,Sokolovská394/17, 180 00, Praha 8
EUROPE
DENMARK 70 70 19 70 http://www.samsung.com
EIRE 0818 717100 http://www.samsung.com
ESTONIA 800-7267 http://www.samsung.com
FINLAND 030 - 6227 515 http://www.samsung.com
FRANCE 01 48 63 00 00 http://www.samsung.com
GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/Min)		http://www.samsung.com
GREECE 2106293100 http://www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	http://www.samsung.com
KOSOVO	[phone]	-
LATVIA	8000-7267 http://www.samsung.com
LITHUANIA	8-800-77777	http://www.samsung.com
LUXEMBURG	261 03 710	http://www.samsung.com
MACEDONIA	023 207 777 -
MONTENEGRO	020 405 888 -
NETHERLANDS	0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY 815-56 480	http://www.samsung.com
POLAND 0 801 1SAMSUNG (172678)	022 - 607 - 93 - 33	http://www.samsung.com
PORTUGAL	80820 - SAMSUNG (726-7864)	http://www.samsung.com
RUMANIA	08010 SAMSUNG (08010 7267864) – doar din rețeaua Romtelecom, tarif local;021.206.01.10 – din orice rețea, tarif normal	http://www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	http://www.samsung.com
SLOVAKIA	0800-SAMSUNG (0800-726 786)	http://www.samsung.com/sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN 0771 726 7864 (SAMSUNG)	http://www.samsung.com
SWITZERLAND	0848-SAMSUNG (7267864, CHF 0.08/min)	http://www.samsung.com/chhttp://www.samsung.com/ch_fr (French)
Turkey	444 77 11 http://www.samsung.com
U.K	0330 SAMSUNG (7267864)	http://www.samsung.com

CIS
ARMENIA	0-800-05-555	-
AZERBAIJAN	088-55-55-555	-
BELARUS	810-800-500-55-500	-
GEORGIA	8-800-555-555	-
KAZAKHSTAN 8-10-800-500-55-500	(GSM: 7799)	http://www.samsung.com
KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com
MOLDOVA 00-800-500-55-500 -
RUSSIA 8-800-555-55-55 http://www.samsung.com
TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com
UKRAINE 0-800-502-000 http://www.samsung.com/ua	http://www.samsung.com/ua_ru
UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC
AUSTRALIA 1300 362 603 http://www.samsung.com
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com
CHINA	400-810-5858010-6475 1880	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hkhttp://www.samsung.com/hk_en/
INDIA	3030 82821800 3000 8282	http://www.samsung.com
INDONESIA	0800-112-8888021-5699-7777	http://www.samsung.com
JAPAN	0120-327-527	http://www.samsung.com
MALAYSIA 1800-88-9999	http://www.samsung.com
PHILIPPINES	1-800-10-SAMSUNG (726-7864)1-800-3-SAMSUNG (726-7864)1-800-8-SAMSUNG (726-7864)02-5805777	http://www.samsung.com
SINGAPORE	1800-SAMSUNG (726-7864)	http://www.samsung.com
TAIWAN	0800-329-999	http://www.samsung.com
THAILAND	1800-29-323202-689-3232	http://www.samsung.com
VIETNAM 1 800 588 889	http://www.samsung.com

MIDDLE EAST
BAHRAIN 8000-4726	http://www.samsung.com
EGYPT	021-8255	http://www.samsung.com
IRAN	08000-726786	http://www.samsung.com
JORDAN	800-22273	http://www.samsung.com
KUWAIT	183-2255	http://www.samsung.com
MOROCCO	080 100 2255 http://www.samsung.com
OMAN	800-SAMSUNG (726-7864)	http://www.samsung.com
SAUDI ARABIA 9200-21230 http://www.samsung.com
U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com
AFRICA
NIGERIA 0800 - SAMSUNG (726-7864) http://www.samsung.com
SOUTH AFRICA	0860 - SAMSUNG (726-7864)	http://www.samsung.com

Mise au rebut appropriée de ce produit (élimination des appareils électriques et électroniques) - Europe uniquement

(Applicable dans les pays de l'Union Européenne et dans les autres pays européens disposant de systèmes de collecte sélective)

Cette marque sur la batterie, les accessoires ou la documentation signifie que cet appareil et ses accessoires électroniques (p.ex. chargeur, casque d'écoute, câble USB) ne peuvent pas être éliminés avec les déchets ménagers à la fin de leur cycle de vie. Pour éviter les atteintes à l'environnement ou les risques pour la santé dus à l'élimination anarchique des déchets, veuillez séparer ces éléments des autres types de déchets et les recycler de manière responsable, de manière à promouvoir la réutilisation durable des ressources matérielles.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté ce produit ou leur administration locale afin de savoir où et comment ils peuvent déposer ces éléments en vue de leur recyclage dans de bonnes conditions environnementales.

Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Cet appareil et ses accessoires électroniques ne doivent pas être mis au rebut avec d'autres déchets de nature commerciale.

Elimination des batteries de ce produit - Europe uniquement

(D'application dans l'Union européenne et les autres pays d'Europe employant des systèmes de collecte de piles distincts)

Cette marque sur la batterie, le manuel ou l'emballage signifie que les batteries de ce produit ne peuvent pas être éliminées avec les déchets ménagers à la fin de leur cycle de vie. La mention des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient un niveau de mercure, de cadmium ou de plomb plus élevé que les niveaux de référence de la directive CE 2006/66. Si les batteries ne sont pas éliminées correctement, ces substances peuvent porter atteinte à la santé ou à l'environnement.

Pour protéger les ressources naturelles et promouvoir la réutilisation matérielle, séparez les batteries des autres types de déchet et recyclez-les via votre système local de reprise des batteries gratuit.
