MODE D'EMPLOI ESUS EQUATION

• 3 ans l e thermostat e t 10 ans le corps de chau ffe ESUS-H ED58 Radiateur aluminium à inertie fluide avec thermostat digital programmable

GUIDE D’INSTALLATION RAPIDE DU RADIATEUR: Le positionnement du radiateur doit tenir compte “3. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains” . 1 Vérifier le contenu de la boîte. 2 Visser l’entretoise fournies

sur les montants du support

Matériel nécessaire au montage du radiateur.

• Utiliser les vis et chevilles (non fournies) adaptées

au matériau du mur Matériel pour branchement électrique 3 En fonction de la position choise, poser le support

sur le sol fini. 4 Marquer avec un crayon la position des 2 trous inférieurs

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques et . Marquer la position des 2 trous supérieurs puis . 6 Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées.

7 Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) dans les trous. 8 Insérer les vis dans les chevilles.

9 Visser partiellement les deux vis support a .

et pousser vers le bas le 10 Monter les 2 crochets supérieurs

11 Monter les 2 blocages inférieurs

et les tourner vers le bas jusqu’à entendre ‘Clack’.

12 Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”. Accrocher le radiateur aux crochets supérieurs d , faire pivoter doucement le radiateur. Les blocages inférieurs et empêcher tout mouvement de celui-ci.

doivent bloquer le radiateur

GUIDE D’INSTALLATION RAPIDE POUR LE DÉMARRAGE DU RADIATEUR: Affichage Automatique Confort Hors-gel Réduit Arrêt Menu Information Programmes Timer Indicateur de Chauffe Fil pilote Verrouillage Jour courant Lundi =1 Dérogation temporaire Programme hebdomadaire sur 24 Heures Etapes de programmation Clavier L’appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante : Validation Validation Navigationgauche gauche Navigation Décrémentation Décrémentation Navigation droite Incrémentation La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l’heure puis de la date. 1er écran : réglage de l’heure, des minutes et du jour. Le nombre des heures clignote: programmer l’heure avec les touches puis valider avec la touche Le nombre des minutes clignote : programmer les minutes avec les touches puis valider avec la touche

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches lundi lundi mardi mardi mercredi mercredi jeudi jeudi vendredi samedi vendredi dimanche samedi

puis valider avec la touche

dimanche 2ème écran : réglage du jour, du mois et de l’année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran. Toujours en utilisant les touches pour modifier la valeur clignotante et en validant avec la touche , programmer la date du jour, puis le mois et enfin l’année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche

  Remarques importantes : - Vous pouvez à tout moment revenir en arrière avec la touche - Vous pouvez à tout moment accéder au réglage de l’heure et de la date par un appui long de 4 secondes sur la touche

 Remarque importante : Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ. Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l’utilisation du mode automatique

1. Selectionnez le mode confort

puis validez à l’aide des touches de navigation

2. Choisir la température désirée à l’aide des touches

. La température peut être réglée entre 5°c et 37°c par pas de 0,5 °c. Puis validez

3. Vous revenez à l’écran principal du mode confort

validation soit après un délai de 8 secondes. L’heure et le jour courant sont affichés. soit par ou 8s

Chères clientes, cher clients, Nous vous remercions d’avoir acheté l’un de nos produits et nous espérons qu’il saura vous donner entière satisfaction. Nous vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur l’utilisation et l’entretien du radiateur. Nous vous conseillons également de garder la notice et la facture soigneusement afin de la consulter en cas de besoin. L’EMBALLAGE COMPREND : Radiateur en aluminium avec thermostat digital programmable, support de fixation, manuel d’instructions. EMBALLAGE L’emballage de ce radiateur a été conçu à 99 % de carton. Nous nous engageons pour éliminer l’utilisation de polystyrène.

L’appareil satisfait les exigences de la norme NF Électricité. IP24 : appareil protégé contre les projections d’eau Classe II : double isolation ESUS Puissance

Largeur Hauteur Profondeur Poids net

Tension de réseau 230V +/-10% AC 50 Hz Puissance de la résistance chauffante Mod. ESUS ED5810 1000 W Mod. ESUS ED5815 1500 W Mod. ESUS ED5818 1800 W Classe d’isolation Classe II Degré de protection contre l’eau IP24 Protection mécanique du boîtier IK05 Température d’utilisation 0 à 50°C Température de stockage -20 à 70°C Humidité d’utilisation 0 à 85% sans condensation Régulation Proportionnel et Intégral Résolution réglage de la température 0,1 °C, Numérique avec bouton de réglage Échelle de température 5° à 37°C Résolution de température 0,1 °C Consommation en stand-by <= 11 W

2. DESCRIPTION ET SPÉCIFICATIONS TECHNIQUES DU PRODUIT

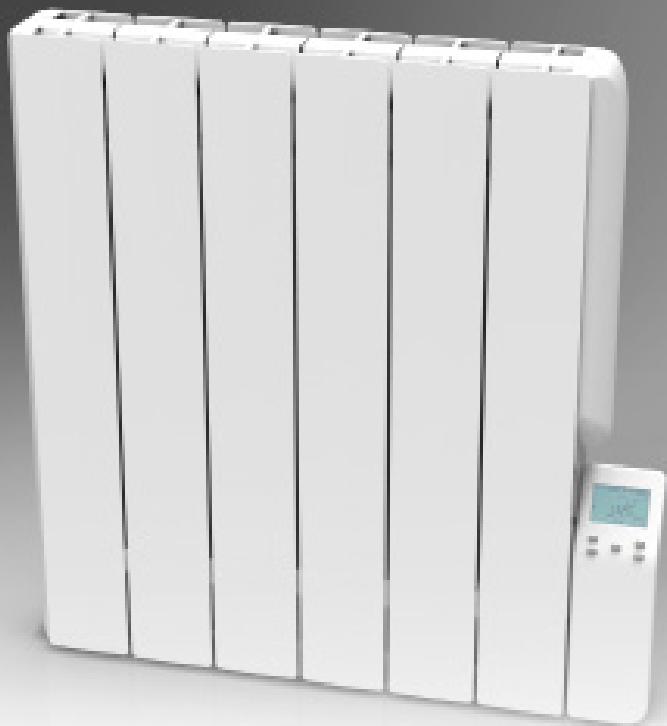

Le radiateur est constitué d’un corps en alliage d’aluminium EN AB 46100. Il contient un fluide caloporteur constitué d’une huile minérale hautement raffinée à coefficient de transmission de chaleur élevée. Cette huile a une faible viscosité et a une résistance à l’oxydation. Ceci garantit une longue durée de vie. Le fluide interne est chauffé au moyen d’une résistance électrique avec isolation en Classe II ; cette résistance est dotée d’un thermostat de contrôle et d’un fusible de sécurité. Le radiateur peut être programmé sur une base quotidienne et hebdomadaire. Il est fourni avec des scénarios de programmation pré-établis. La résolution de la planification est d’une demi-heure. N.B. : tous les radiateurs sont munis d’une étiquette d’identification qui assure leur traçabilité. Cette étiquette atteste la conformité aux directives CEE et aux normes électriques en vigueur. L’installation doit être exécutée dans les règles de l’art, conformément aux normes et aux instructions reportées dans ce manuel. Couleur du radiateur : RAL 9010.

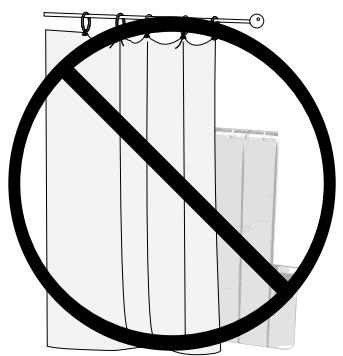

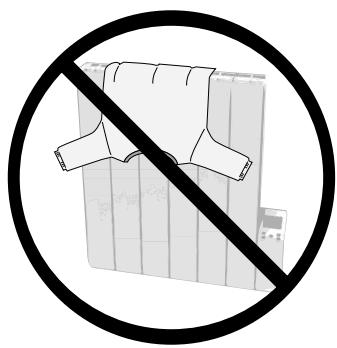

RAPPELS: Sur le radiateur est apposée une étiquette qui reporte le symbole illustré ci-contre, dont la signification est la suivante: Afin d’éviter une surchauffe de l’appareil, NE PAS COUVRIR LE RADIATEUR. Il ne faut en aucun cas : - couvrir, même partiellement, le radiateur ; - placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc. Il ne faut en aucun cas installer le radiateur : - dans une niche ; - à moins de 10 cm des angles de la pièce ; - sous une prise de courant ; - sur une étagère. Le radiateur doit être fixé au mur au moyen du support de fixation fourni. Toute intervention sur l’appareil doit être exécutée par des professionnels agréés. Les réparations qui nécessitent l’ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, par son service après vente ou par des personnes de qualification similaire afin d’éviter un danger. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. - Les sacs en plastique peuvent être dangereux, pour éviter tout risque d’étouffement, gardez-les hors de portée des enfants en bas âge. - Tous les matériaux d’emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d’emballage, sacs, cartons, etc. - Bien que ce produit a été conçu pour assurer la sécurité et la facilité d’utilisation, comme avec n’importe quel autre produit électrique ou de chauffage, il faut toujours faire preuve de prudence lorsque des enfants sont concernés. Nous vous conseillons vivement de ne pas laisser intervenir sur les contrôles et sur tout raccordement électrique les enfants ou toute personne inapte. - Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle pratique peut endommager le radiateur ou le détacher de la paroi ou des éléments de fixation, ce qui pourrait causer des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur. - N’essayez jamais de altérer ou de modifier ce produit, de le peindre ou d’y appliquer des autocollants. Cela annule la garantie et peut causer un dysfonctionnement du produit ou des blessures.

• En cas d’installation ou d’entretien, vérifier que le radiateur soit hors tension.
• Tenir hors tension le radiateur jusqu’à l’achèvement du montage et la correcte clôture du boîtier.
• Après montage ou entretien vérifier que le boîtier soit solidement fixé au mur. Le radiateur peut être lié seulement au réseau 230 Vac. Respecter les couleurs: Marron Phase Gris ou Bleu Neutre Noir Fil Pilote Attention : Si le câble “fil pilote” de couleur noir n’est pas utilisé, les règles de sécurité imposent de l’isoler et de n’ absolument pas le connecter au fil de terre. Dans le cas d’une centrale de programmation à courant porteur, le fil pilote n ‘est pas utilisé, il doit être isolé. Un dispositif de coupure bipolaire est obligatoire. La distance de séparation de tous les contacts doit être d’au moins 3mm. Il est obligatoire que les circuits alimentants les appareils électriques soient protégés par un dispositif de protection différentiel à haute sensibilité. Le câble d’alimentation doit être relié au réseau par l’intermédiaire d’une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d’une fiche prise de courant. Eviter toute pénétration d’objets métalliques à l’interieur du boîtier. Si le câble d’alimentation est endommagé, il doit impérativement être remplacé par un électricien qualifié.

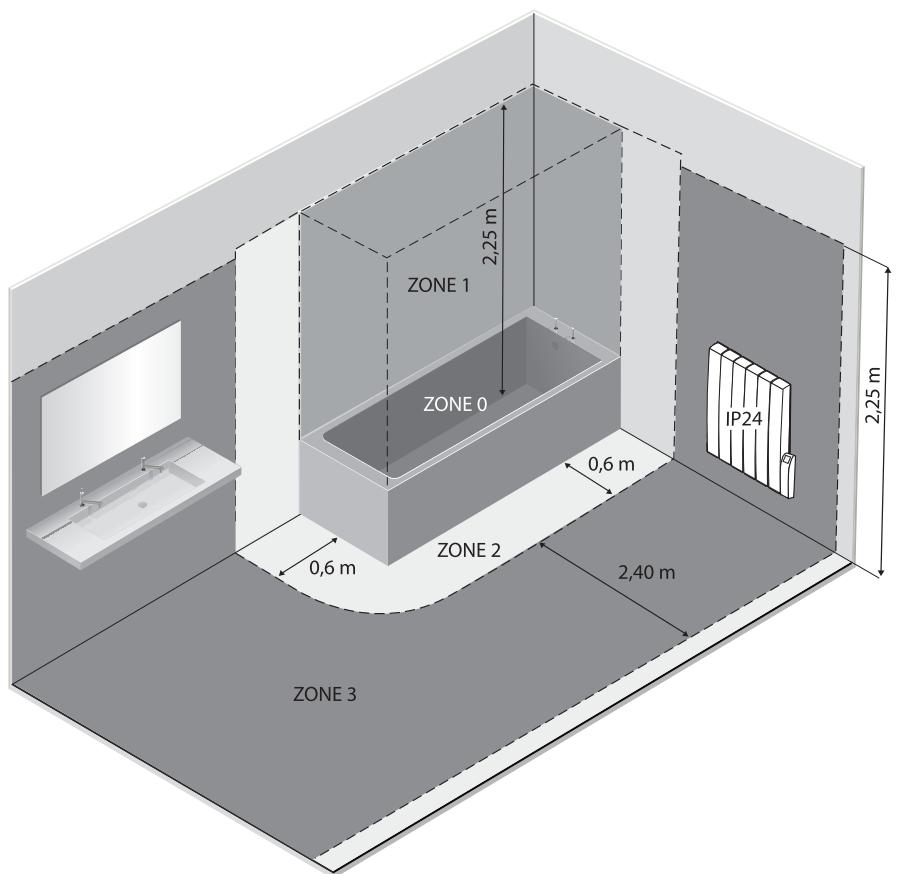

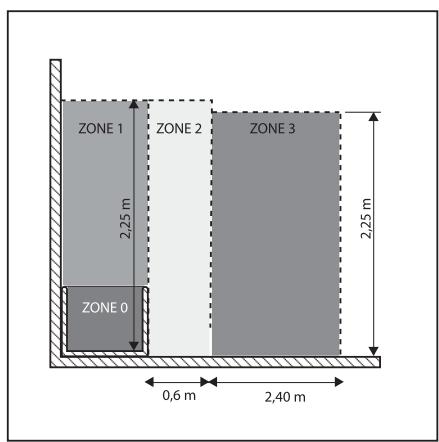

4.1 SPÉCIFICATIONS POUR L’INSTALLATION DANS LA SALLE DE BAINS

L’installation doit être conforme à la norme NF C15-100 et aux règles d’installation en vigueur. Le radiateur est réalisé en classe II, avec degré de protection électrique IP24. Dans la salle de bains, il peut être installé dans les zones 3 et 2 (voir figure) à condition que les dispositifs de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire. Il ne doit pas être raccordé à une borne de terre. Dans une salle d’eau, veillez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 mA. Conformément à la norme NF C15-100, il faut installer un disjoncteur bipolaire ayant une distance de séparation entre les contacts d’au moins 3 mm.

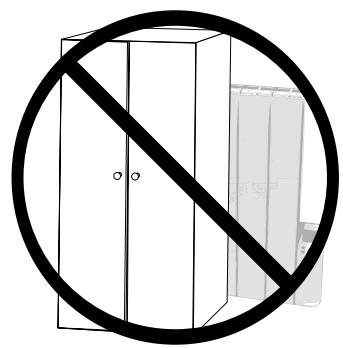

Pour obtenir un rendement thermique et un confort d’ambiance optimaux, nous recommandons d’installer le radiateur, si possible, sous une fenêtre ou à proximité d’une zone à déperdition thermique élevée de la pièce à chauffer. Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite. Ne pas installer le radiateur dans une niche ou sous une prise de courant. Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur doivent être placés à une distance minimum de 50 cm de la façade du radiateur. Respecter une distance minimum d’au moins 10 cm entre la limite inférieure du radiateur et le sol. Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier.

5.1. FIXATION MURALE DU RADIATEUR

Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l’appareil.

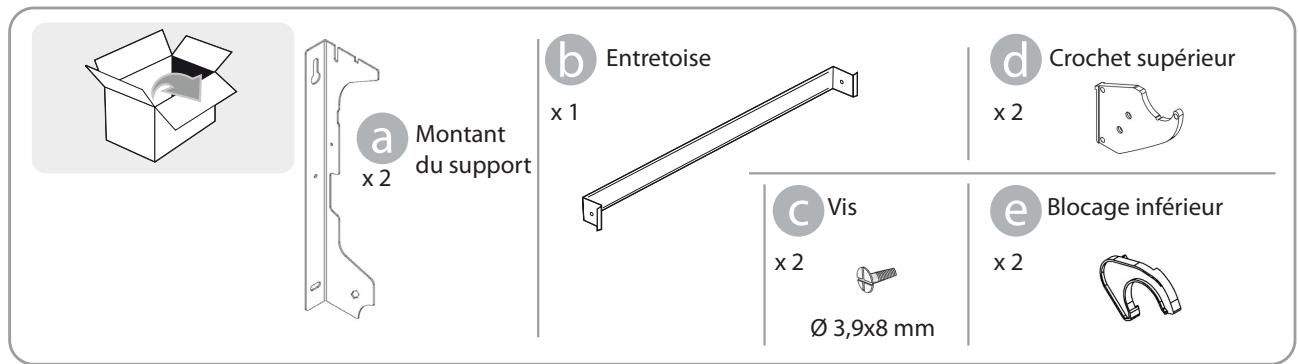

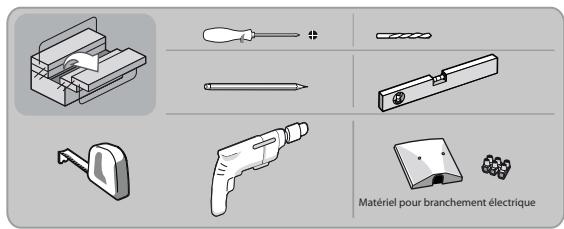

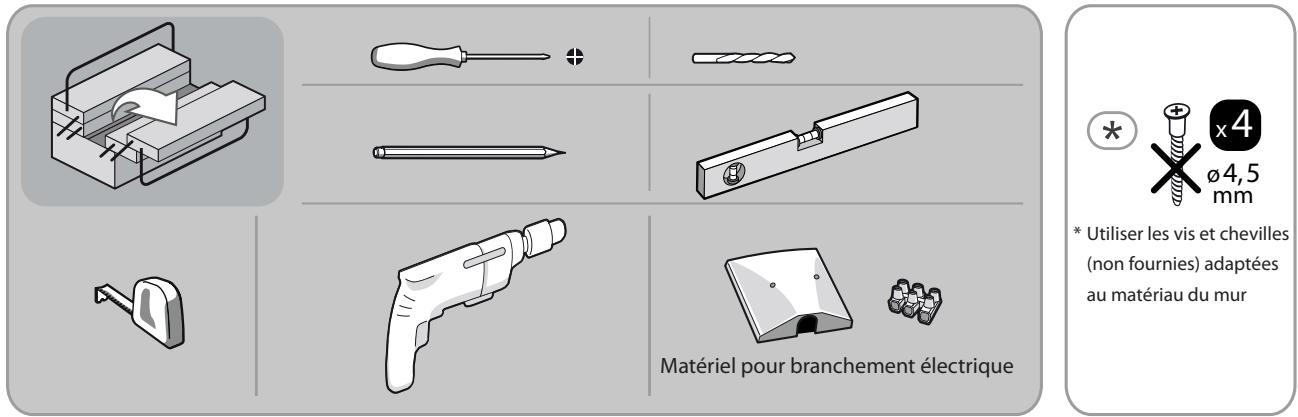

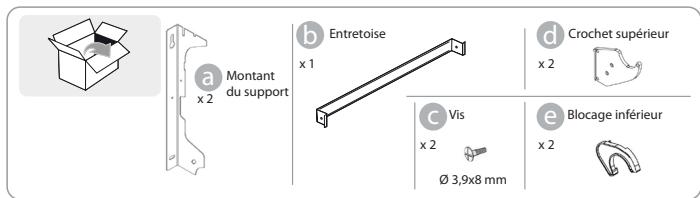

Ø 3,9x8 mm Matériel nécessaire au montage du radiateur.

• Utiliser les vis et chevilles (non fournies) adaptées au matériau du mur Matériel pour branchement électrique POSE DU RADIATEUR: 1 Visser l’entretoise

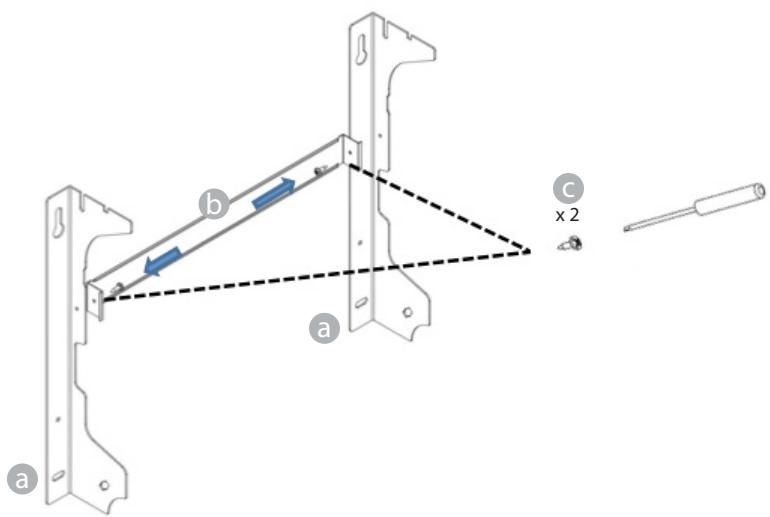

sur les montants du support

avec les vis fournies

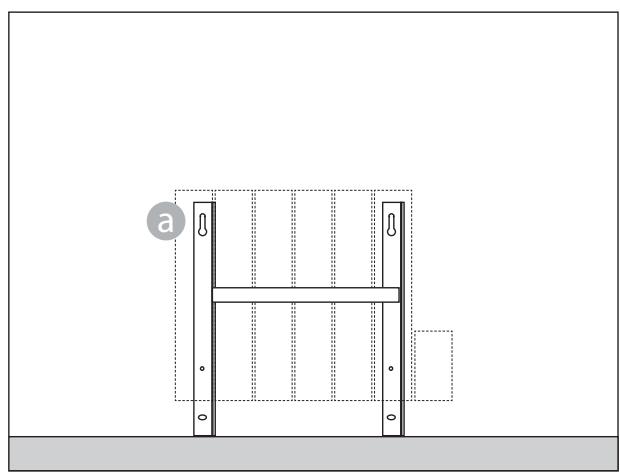

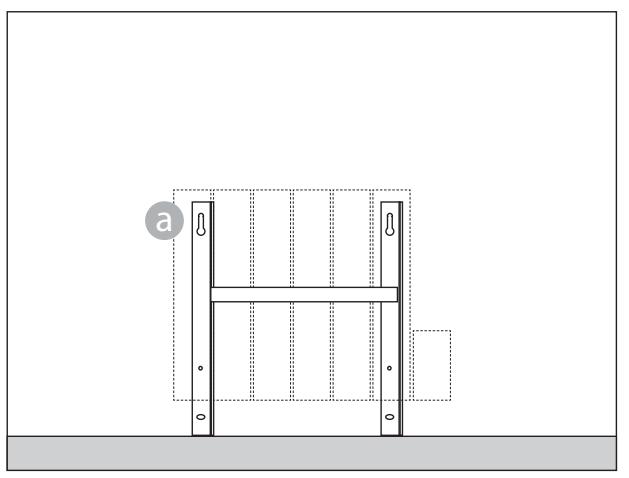

30 cm 2 Choisir où positionner le radiateur, voir “3. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains”. En fonction de la position choisie, poser le montant du support

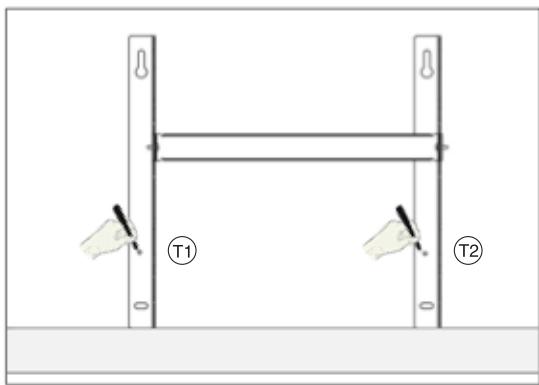

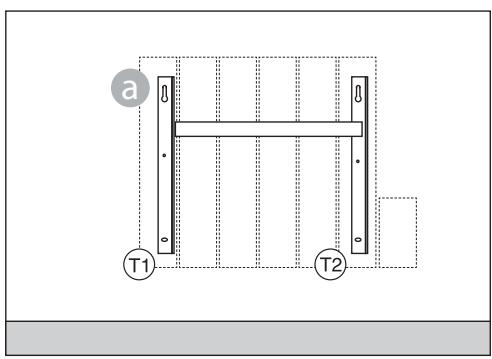

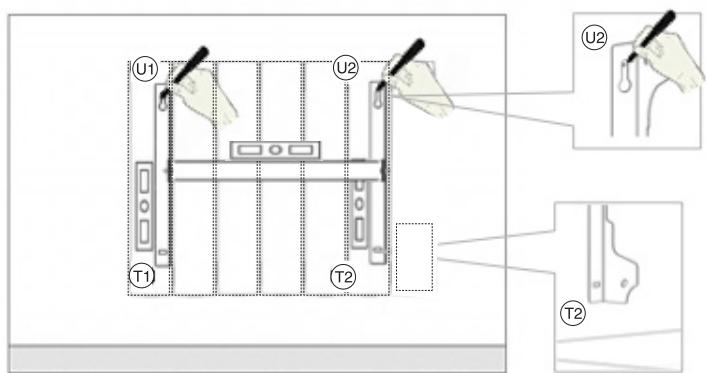

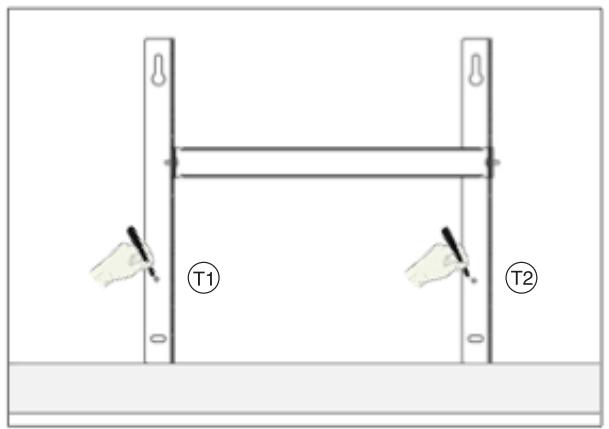

3 Marquer avec un crayon la position des 2 trous 4 Les 2 points

marqués déterminent la position des 2 vis inférieures pour la fixation du support. Positionner vers le haut les 2 montants du support

en correspondance des marques sur le mur.

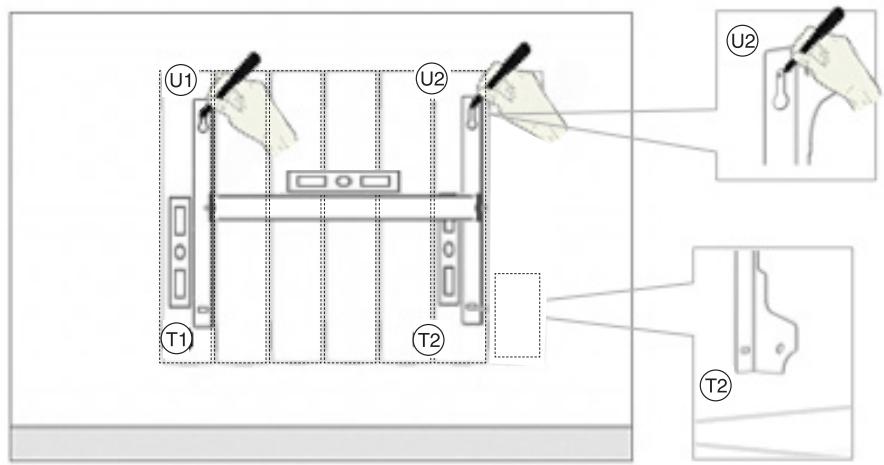

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques Marquer la position des 2 trous supérieurs puis

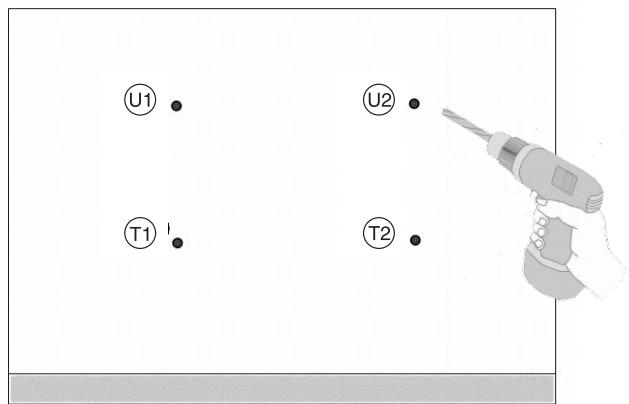

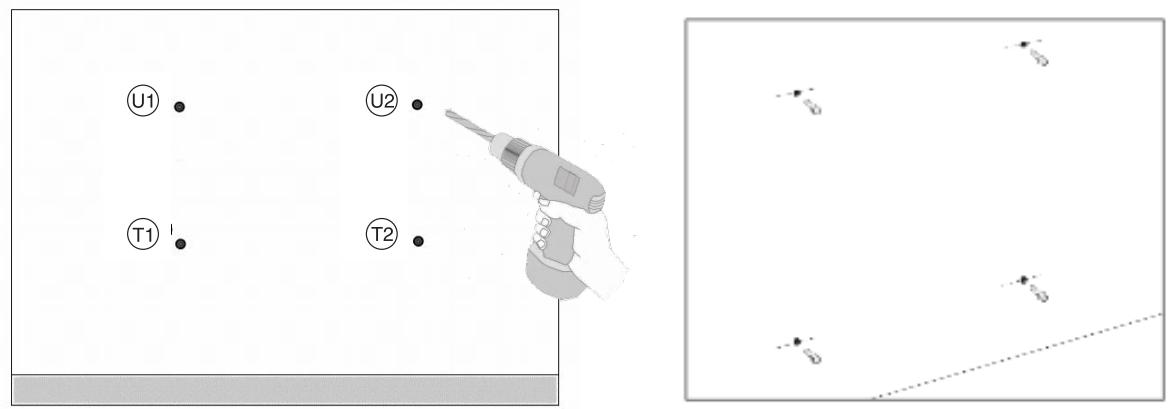

6 Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées. Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) dans les trous:

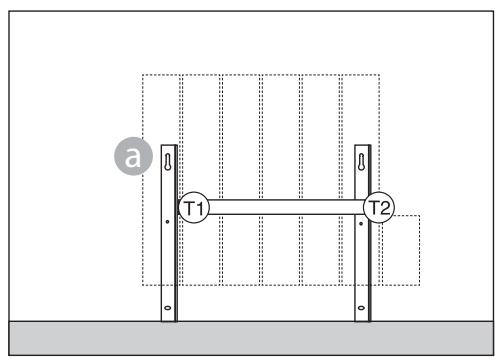

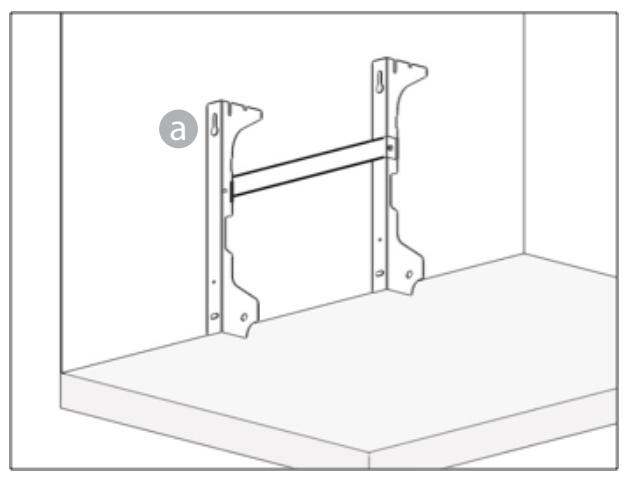

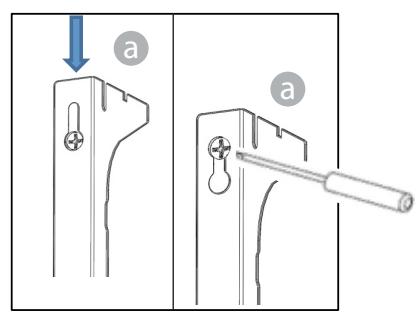

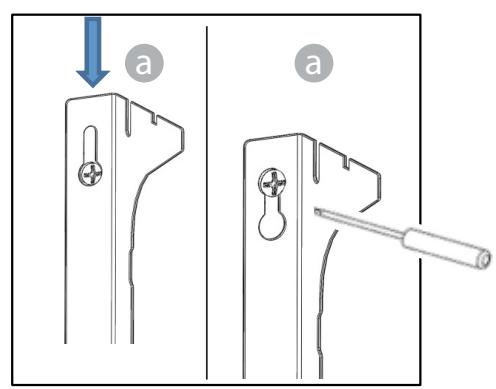

7 Visser partiellement les 2 vis supérieures en Visser partiellement les 2 vis inférieures en

. Positionner les 2 montants du support . Puis visser complètement les 4 vis (non fournies) adaptées au matériau du mur:

a , puis pousser vers le bas.

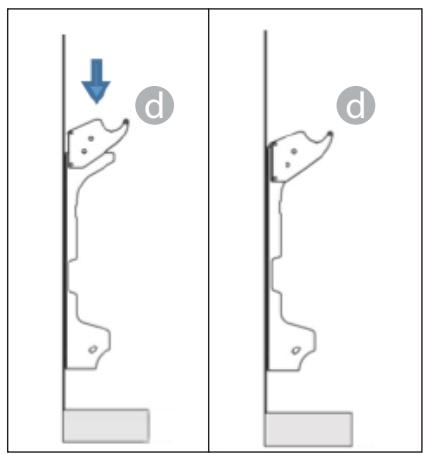

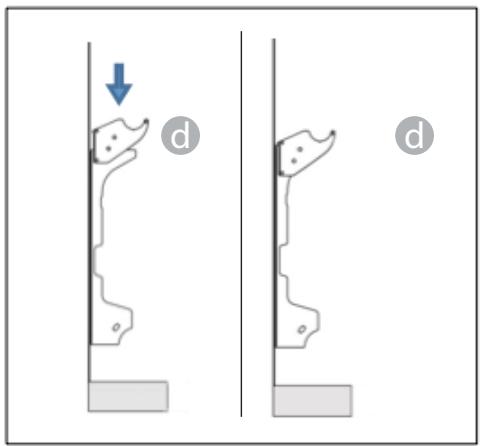

8 Monter les 2 crochets supérieurs

sur les 2 montants du support:

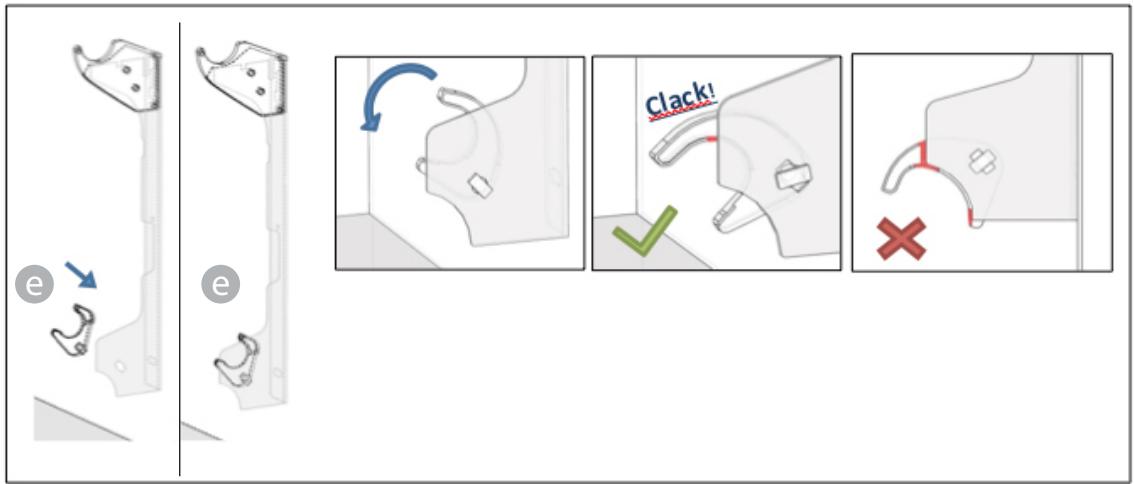

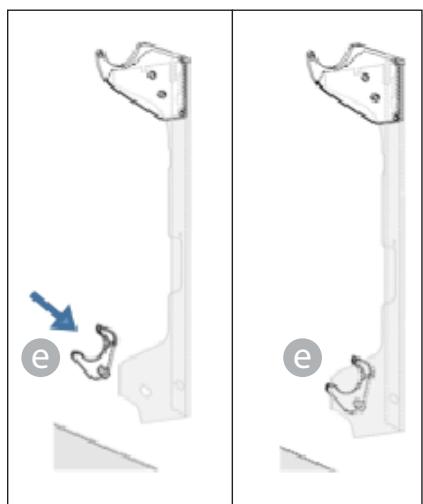

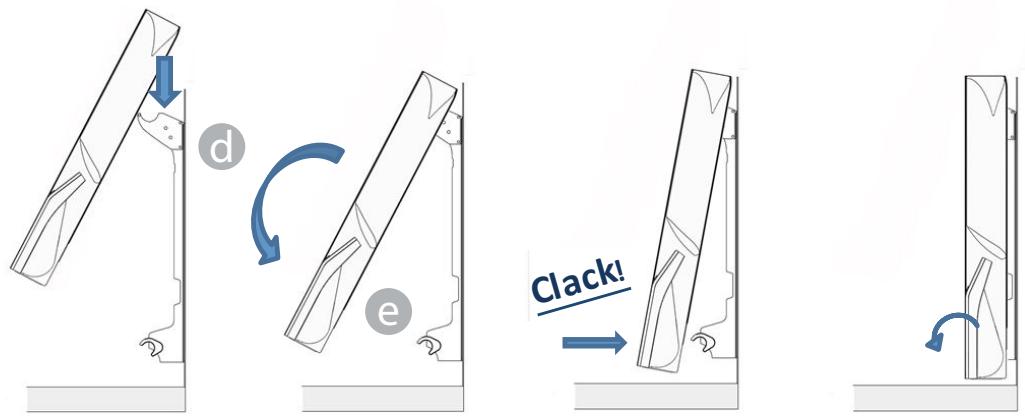

9 Monter les 2 blocages inférieurs

sur les 2 montants du support. Tourner jusqu’à entendre “Clack”.

10 Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”. 11 Accrocher le radiateur aux crochets supérieurs d , faire pivoter doucement le radiateur. Les blocages inférieurs e doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.

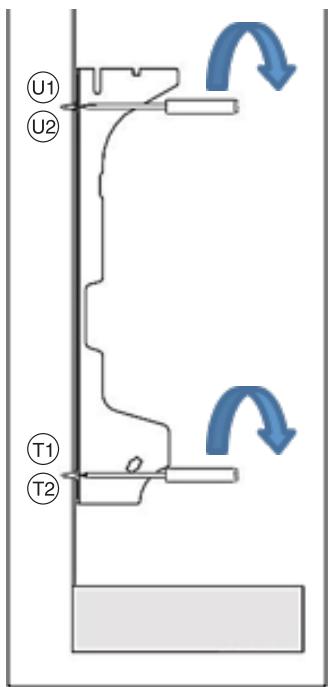

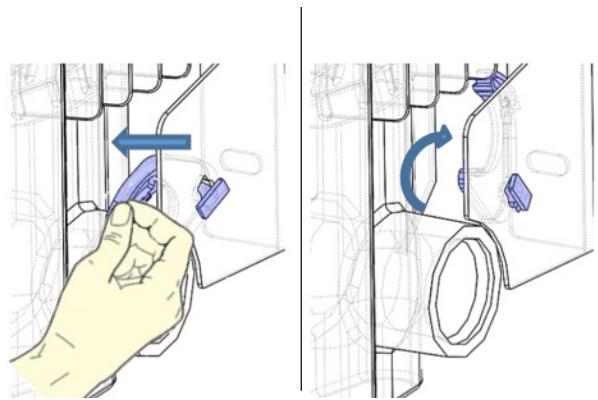

12 S’il est nécessaire d’enlever le radiateur, agir sur les blocages inférieurs puis les tourner, comme indiqué:

en poussant sur ces derniers en direction horizontale,

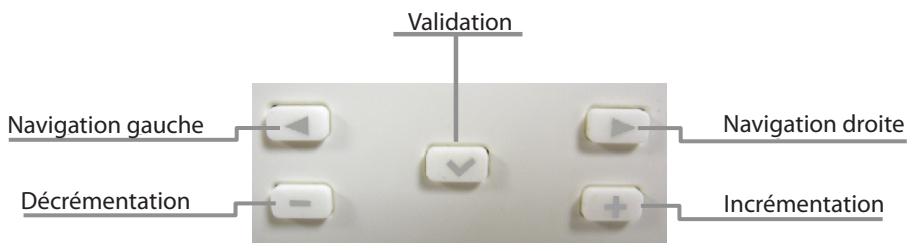

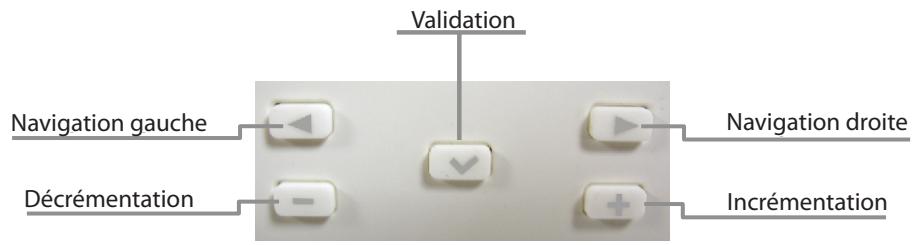

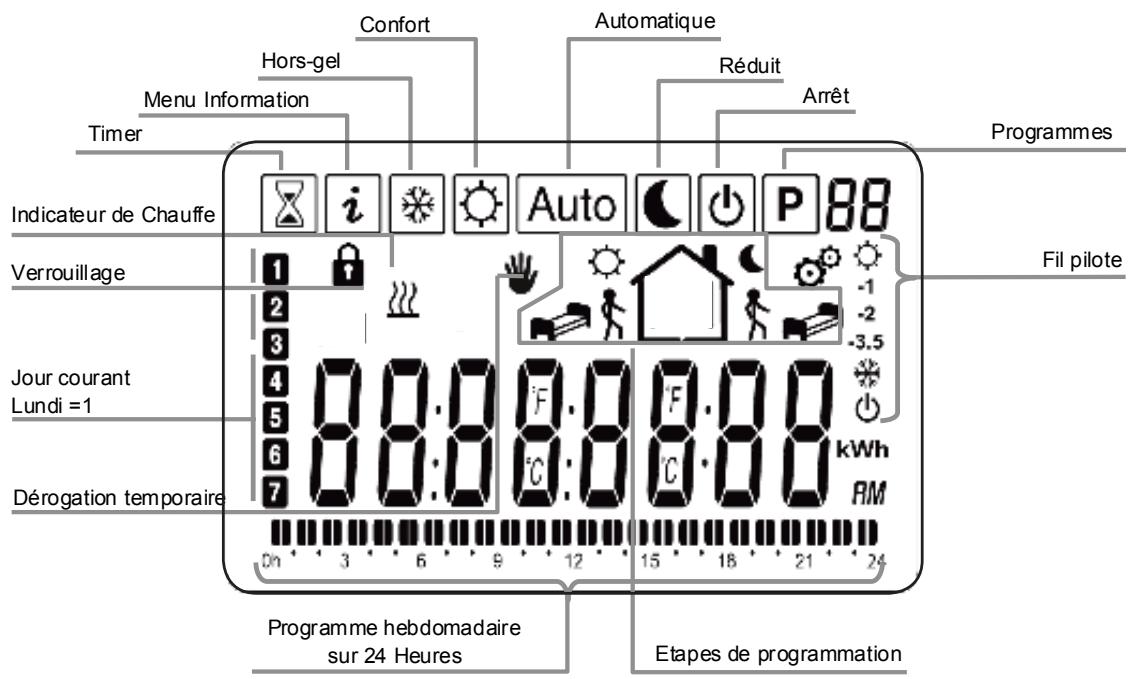

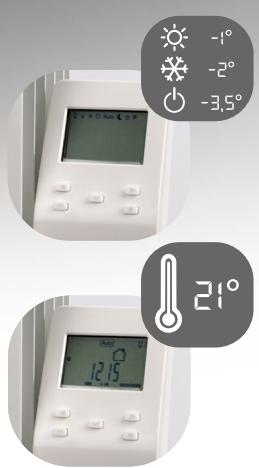

Affichage Automatique Confort Hors-gel Réduit Arrêt Menu Information Programmes Timer Indicateur de Chauffe Fil pilote Verrouillage Jour courant Lundi =1 Dérogation temporaire Programme hebdomadaire sur 24 Heures Etapes de programmation Clavier L’appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante : Validation Validation Navigationgauche gauche Navigation Décrémentation Décrémentation Navigation droite Incrémentation

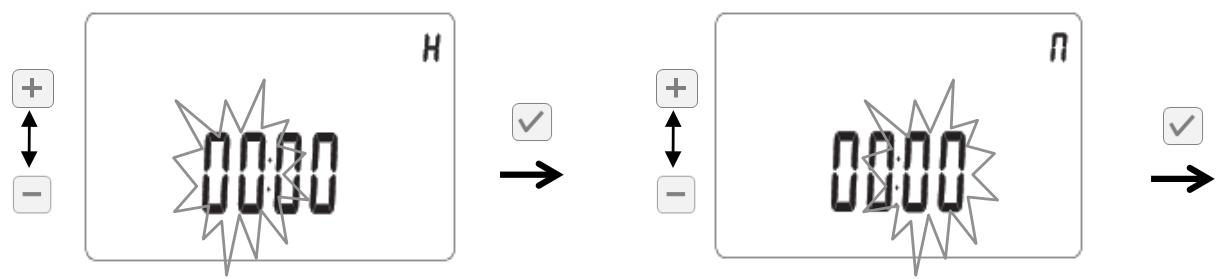

6.1 PREMIÈRE INSTALLATION

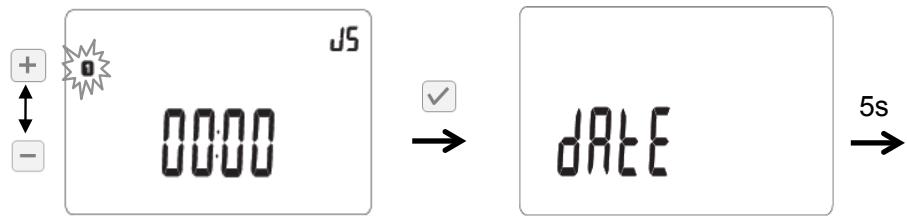

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l’heure puis de la date. 1er écran : réglage de l’heure, des minutes et du jour. Le nombre des heures clignote: programmer l’heure avec les touches puis valider avec la touche Le nombre des minutes clignote : programmer les minutes avec les touches puis valider avec la touche

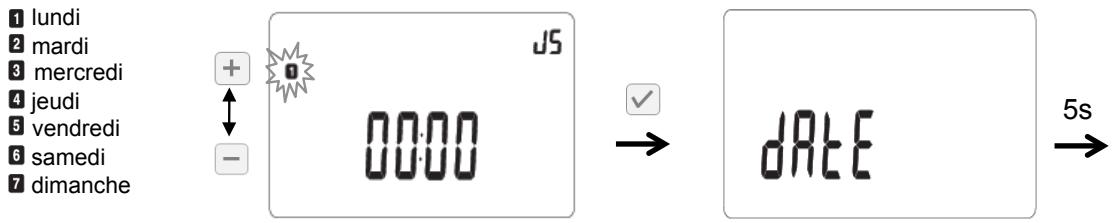

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches

lundi lundi mardi mardi mercredi mercredi jeudi jeudi vendredi samedi vendredi dimanche samedi puis valider avec la touche

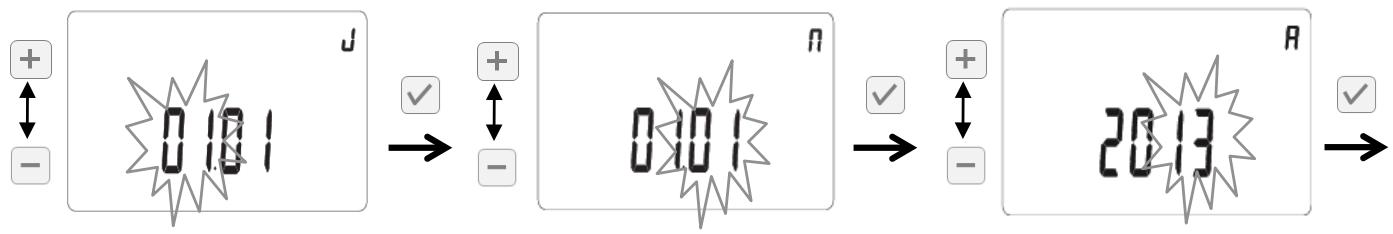

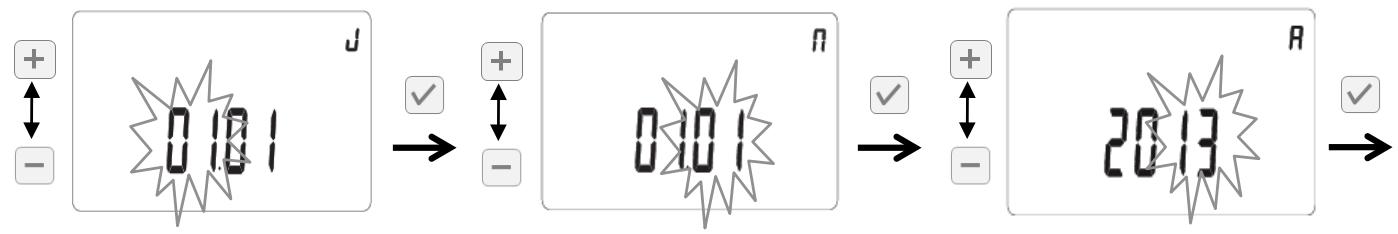

dimanche 2ème écran : réglage du jour, du mois et de l’année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran. Toujours en utilisant les touches pour modifier la valeur clignotante et en validant avec la touche , programmer la date du jour, puis le mois et enfin l’année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche

  Remarques importantes : - Vous pouvez à tout moment revenir en arrière avec la touche - Vous pouvez à tout moment accéder au réglage de l’heure et de la date par un appui long de 4 secondes sur la touche

6.2. RÉSUMÉ DES PRINCIPALES FONCTIONS

Mode Description Paragraphe Mode confort Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Mode réduit Le mode réduit vous permet de régler la température ambiante à une valeur dite réduite qui sera suivie tout au long de la journée. Mode hors gel / vacances Le mode hors gel / vacances vous permet de régler la température du radiateur entre 3°C et 10°C Mode timer Le mode timer vous permet de régler la température sur une durée particulière.

Mode automatique Dans le mode automatique , le thermostat suit la température de consigne (du mode confort ou du mode réduit ) en fonction de l’heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4)

Mode dérogation temporaire La dérogation temporaire est uniquement accessible en mode automatique . Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Un programme permet de passer d’une température de confort (jour) à une température réduite (nuit) automatiquement.

Mode de programmation Menu information Dans ce menu, vous avez accès aux informations techniques du radiateur.

Mode arrêt Le thermostat est arrêté et n’est donc pas protégé contre le gel.

Mode Fil Pilote FP Ce mode est actif quand le radiateur est commandé par une centrale de programmation.

Verrouiller le clavier Le clavier est désactivé : aucune fonction n’est modifiée quand on appuie sur les touches.

Chauffage Le symbole est affiché pendant toute la durée du cycle de chauffage.

Paramètres utilisateur Liste des paramètres utilisateur avec valeurs par défaut et options

 Remarque importante : Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

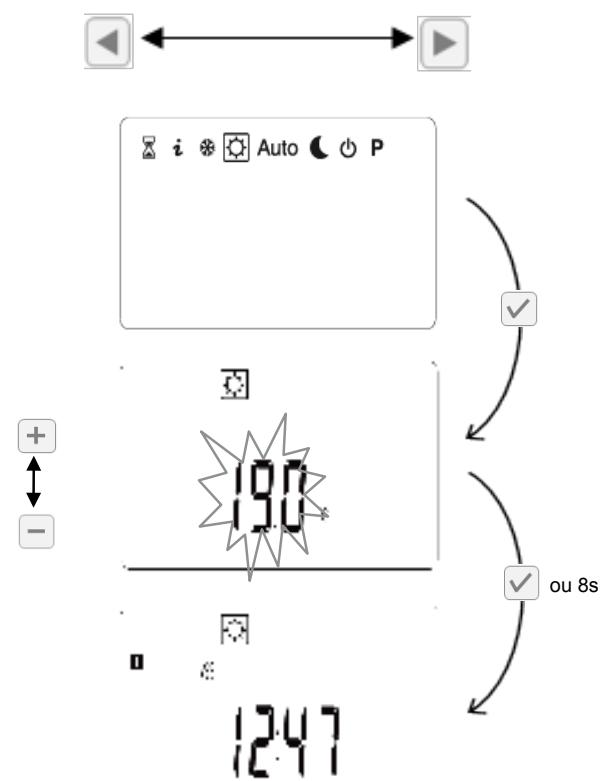

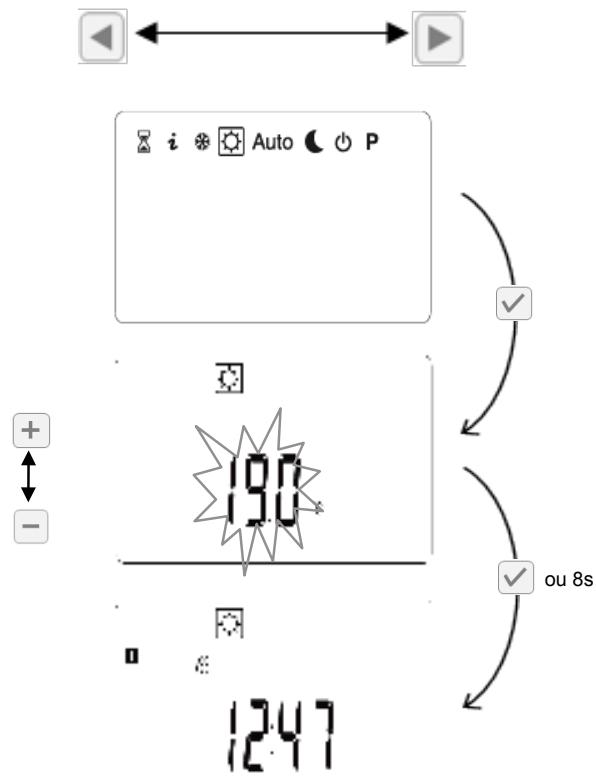

Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l’utilisation du mode automatique

1. Selectionnez le mode confort

puis validez à l’aide des touches de navigation

2. Choisir la température désirée à l’aide des touches

. La température peut être réglée entre 5°c et 37°c par pas de 0,5 °c. Puis validez

3. Vous revenez à l’écran principal du mode confort

validation soit après un délai de 8 secondes. L’heure et le jour courant sont affichés. ou 8s soit par

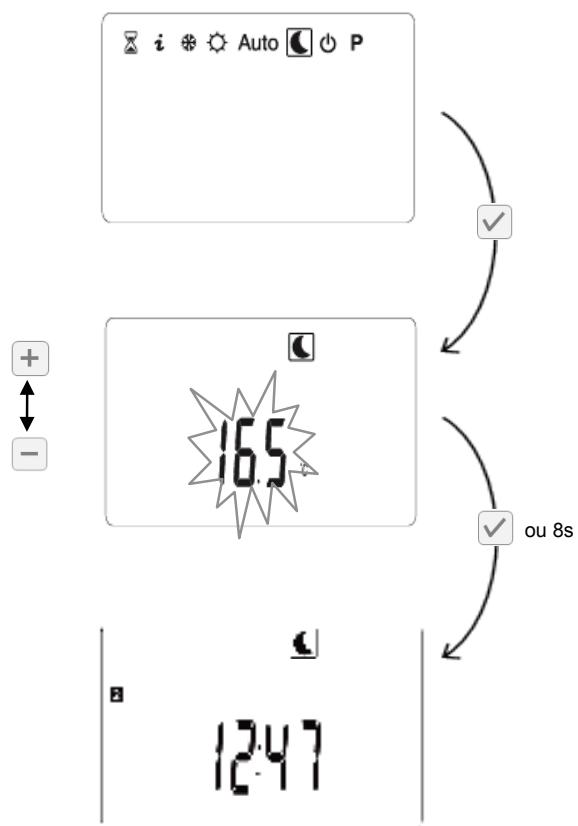

Le mode réduit vous permet de régler la température ambiante à une valeur dite réduite qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l’utilisation du mode automatique

1. Selectionnez le mode réduit

puis validez à l’aide des touches de navigation

2. Choisir la température désirée à l’aide des touches

La température de consigne de marche réduite est configurable entre 5°C et 37°C par pas de 0,5 °C. Puis validez

3. Vous revenez à l’écran principal du mode réduit

soit après un délai de 8 secondes. L’heure et le jour courant sont affichés.

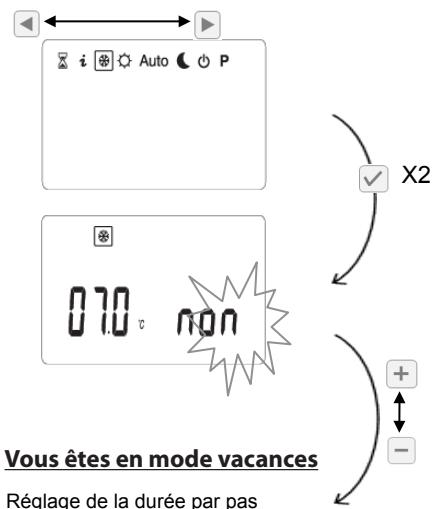

Quand ce mode est activé, la température ambiante ne descend pas en dessous de la température indiquée. Deux possibilités s’offrent à vous : - Vous ne stipulez pas de durée, vous êtes alors en mode hors gel sans limitation de durée. - Vous stipulez une durée, vous êtes alors en mode vacances , après le décompte de la durée spécifiée, vous revenez automatiquement au mode confort

Selectionnez le mode hors gel / vacances à l’aide des touches de navigation puis validez

2. Validez une seconde fois

pour que la durée Vous êtes en mode hors-gel 3a. Vous êtes mode vacances Vous êtesen en mode vacances Réglage de la température entre 3°C et 10°C par pas de 0.5°C

Réglage de la durée par pas de 1 jour Réglage de la température entre 3°C et 10°C par pas de 0.5°C 5b.

Le décompte de la période est affiché

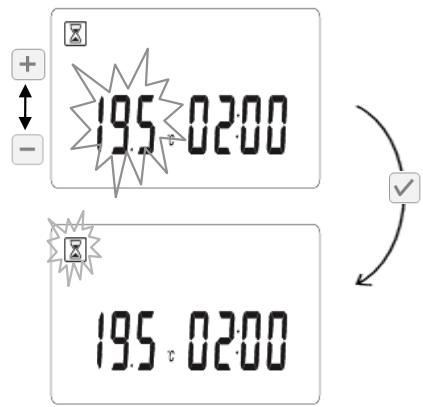

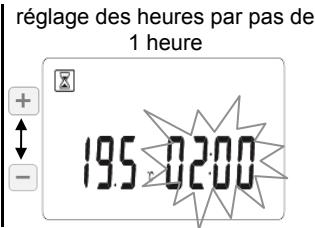

Le mode timer vous permet de régler la température sur une durée particulière. Cette fonction peut être utilisée lorsque vous restez à la maison pendant plusieurs jours, ou si vous souhaitez remplacer le programme en cours pendant un certain temps (réception...). Vous pouvez régler la durée soit en minutes soit en heures soit en jours à l’aide des touches réglage des minutes par pas de 15 minutes réglage des heures par pas de 1 heure

. (Réglable de 0 heure (« non ») à 44 jours). réglage des jours par pas de 1 jour (44 jours maximum) Pour effacer la programmation en cours, utilisez la touche de navigation Après validation Après validation est affichée . , ajustez la température ambiante à l’aide des touches

, la minuterie démarre. Le logo clignote et la durée restante Si vous souhaitez arrêter le mode timer avant la fin de la période, sortez du mode timer à l’aide des touches de navigation

6.3.5 Mode automatique

Dans le mode automatique , le thermostat suit la température de consigne (du mode confort l’heure courante et du programme choisi (pré-défini de P1 à P9 ou personnalisé de U1 à U4) Selectionnez le mode automatique à l’aide des touches de navigation puis validez

ou du mode réduit ) en fonction de

6.3.6. Mode dérogation temporaire

La dérogation temporaire est uniquement accessible en mode automatique Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce. Cette nouvelle température sera suivie jusqu’au prochain palier du programme. Ensuite le mode automatique reprend son fonctionnement normal. Modifiez la température courante du programme à l’aide des touches

Le logo apparaît. Pour annuler le mode dérogation temporaire pendant le réglage de la température, appuyez sur la touche de navigation Pour annuler le mode dérogation temporaire , une fois celui-ci actif appuyez sur les touches de navigation

Un programme permet de passer d’une température de confort (jour) à une température réduite (nuit) automatiquement. Vous avez le choix entre 9 programmes dont les périodes de chauffe sont prédéfinies et non modifiables, “P1 à P9”, ou 4 programmes utilisateur de “U1 à U4” dont vous définissez manuellement les périodes de chauffe.

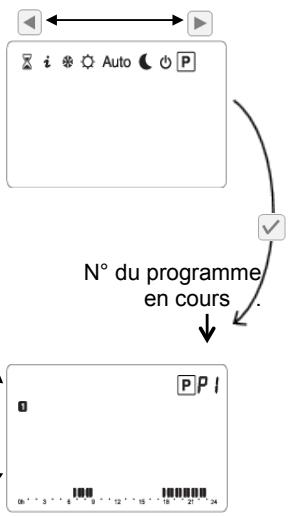

1. Selectionnez le mode de programmation à l’aide

des touches de navigation puis validez

2. Choisissez un programme à l’aide les touches

pour sortir du mode de programmation et revenir dans le mode automatique N° du programme en cours . jour Programme du jour

6.3.7.a. Programmes préétablis usine

Vous pouvez uniquement consulter ou choisir un programme usine. Pour plus de détails sur les programmes, voir dans le tableau ci-dessous. Appuyez sur la touche pour valider votre choix et retourner au menu principal (mode automatique

Détails sur les heures de commutations des programmes usines: Le jour correspond au Lundi

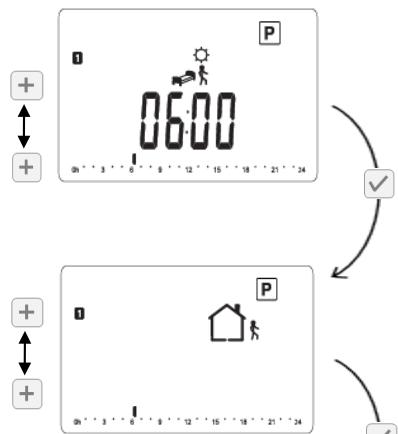

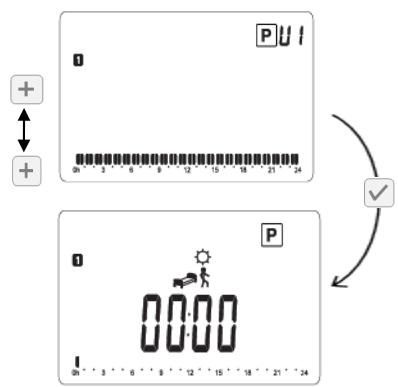

6.3.7.b. Programmes utilisateur (U1 à U4)

Conseils concernant la programmation: - La programmation se fera par pas de 30 minutes. (1 palier =>1 période = - le 1er jour du programme est le 1er jour de la semaine ( = Lundi). - Utilisez la touche de navigation pour revenir à l’étape précédente.

Choisissez le programme Choisissez utilisateur le programme avec les utilisateur touches avec les touches

Cet écran apparaît; Cet vous écran pouvez apparaît;démarrer vous pouvez votre programmation programmation

démarrer votre 1ère étape de la journée, lever de . Réglez l’heure de 1ère étape de la journée, le lever . Réglezlel’heure

3. début de période 3.

pendant la température de confort débutlaquelle de période pendant laquelle la température de confort

est suivie avec les touches puis validez avec est suivie ou avec les touches

puis validez avec Sélection de la 2ème Sélection étape de la laquelle la pendant laquelle la dejournée la 2èmependant étape de la journée température réduite est suivie avecréduite les touches température est suivie ou avec les touches puis validez avec ;puis 2 choix possibles validez avec ; 2 choix possibles

: coucher l’exemple: réglez l’heure deavec votre Sur l’exemple: réglezSur l’heure de votre départ lesdépart touches puis validez avec touches puis validez avec avec les

• Si l’étape précédente
• Siest l’étape un départ, précédente cette est étape un est départ, cette étape est automatiquement un retour automatiquement un retour
• Si l’étape précédente le coucher reportez• Siest l’étape précédente ,est le coucher vous à l’étape N°9 vous à l’étape N°9

Dans ce menu, vous avez accès à la température ambiante mesurée par le radiateur. Température ambiante Température ambiante

Utilisez le mode arrêt uniquement si vous désirez arrêter votre installation de chauffage.

1. Selectionnez le mode de programmation à

l’aide des touches de navigation puis validez

2. L'écran affiche :

  Attention: - Votre installation ne sera pas protégée contre le gel avec ce mode de fonctionnement. Une fois votre thermostat à l’arrêt, un appui bref sur la touche

vous permettra de visualiser la température ambiante.

6.3.10 Mode Fil Pilote FP

Ce mode est actif quand le radiateur est commandé par une centrale de programmation. FP est affiché en haut à droite accompagné par le symbole de la fonction commandée par le fil pilote. Le mode de fonctionnement réel dépend du signal du fil pilote et le mode sélectionné sur le radiateur, de la manière suivante: Ordre sur le fil pilote Confort Confort -1° Confort -2° Confort -3.5° Hors gel Arrêt Confort Confort -1° Confort -2° Confort -3.5° Hors gel Arrêt Confort Confort -1° Confort -2° Confort -3.5° Hors gel Arrêt Confort Confort -1° Confort -2° Confort -3.5° Hors gel Arrêt Mode confort Mode réduit Mode hors gel Mode arrêt Mode résultant Confort Confort -1° Confort -2° Confort -3.5° Hors gel Arrêt Réduit Confort -3.5° Hors gel Arrêt Hors gel Arrêt Arrêt

6.3.11 Fonctions spéciales

6.3.11.1 Verrouiller le clavier

Pour verrouiller le clavier, appuyez et maintenez la touche Le logo , puis dans le même temps, appuyez sur l’une des touches de navigation

apparaît. Le mode actif est affiché. Pour déverrouiller le clavier, répétez les opérations décrites ci-dessus.

Le symbole est affiché pendant toute la durée du cycle de chauffage.

6.3.11.3 Fonction “ITCS”

Cette fonction est disponible dans le menu Paramètres utilisateur Le système de contrôle intelligent de la température (ITCS) activera votre installation à l’avance (2 heures maximum) pour assurer l’obtention de la température désirée à l’heure programmée en mode automatique

6.4 Paramètres utilisateur

Pour accéder à ce menu, appuyez sur le bouton Les valeurs soulignées sont les valeurs par défaut. N° sous menu Fonction

Langue, Français ou Anglais

Degrés Celsius (°C) ou Fahrenheit (°F)

Changement automatique d'heure d'été / hiver

L'étalonnage du capteur de température

pendant environ 8s. Le thermostat démarre automatiquement pour assurer l’obtention de la température désirée à l'heure programmée en mode automatique Retour à la configuration usine. Appuyez pendant 10s sur la touche pour revenir à la configuration usine

Fin: sortie du menu utilisateur Afficheur avec options possibles

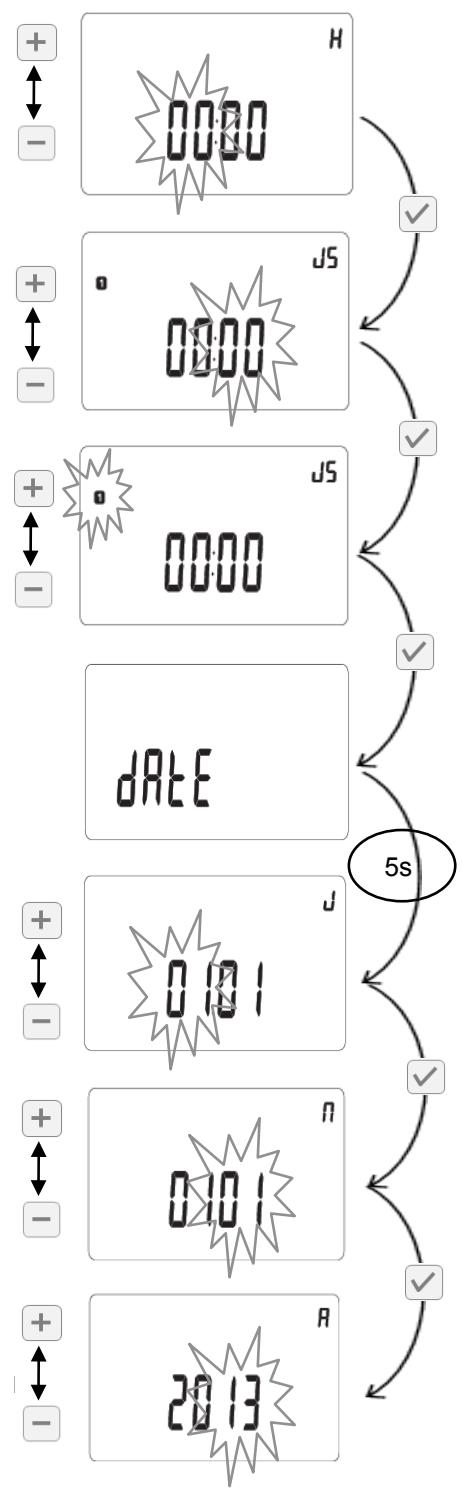

6.5 Réglage de l’heure :

Vous pouvez à tout moment accéder à ce menu de réglage de l’heure et de la date par un appui long de 4 secondes sur la touche OK Les heures clignotent, réglage possible en appuyant sur la

Les heures clignotent, réglage possible en appuyant sur la touche touche , validation par la touche , validation par la touche Les minutes clignotent, réglage possible appuyant Les minutes clignotent, réglage possible en appuyant sur la en touche , touche validation par la touche , validation par la touche Le jour clignote, réglage possible en appuyant sur la touche Le jour clignote, réglage possible en appuyant validation par la touche

sur la touche , validation par la touche Après 5 secondes à l’écran suivant suivant Après 5s, vous vousallez aller à l'écran

Le jour du mois clignote, réglage possible en appuyant sur la touche Le jour du mois clignote, réglage possible en appuyant , validation par la touche touche

sur la , validation par la touche Le clignote, mois clignote, réglage possible entouche appuyant Le mois réglage possible en appuyant sur la validationou par la touche , validation par la touche sur , la touche L'année réglage possible entouche appuyant L’année clignote,clignote, réglage possible en appuyant sur la ou sur , la touche validationou par la touche pour revenir l’écran mode chauffage , validation par la touche pour revenir à l’écran du actif. mode de chauffage actif

Pour votre sécurité, avant toute opération d’entretien, couper l’alimentation de votre appareil avant de procéder à son nettoyage. Exécuter les opérations de nettoyage avec le radiateur arrêté et froid. Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l’eau savonneuse puis essuyer le corps avec un chiffon doux. Pour le nettoyage de la partie en plastique du thermostat, utiliser exclusivement un chiffon sec et éviter tout contact avec des produits chimiques ou de l’alcool.

En cas de panne, ne pas utiliser l’appareil et le débrancher de l’alimentation électrique. Pour la réparation, n’ouvrez pas le radiateur, s’adresser exclusivement à des techniciens agréés et autorisés à intervenir sur ce type de produit. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Cet appareil a été rempli avec une quantité précise de fluide caloporteur. Les réparations qui nécessitent l’ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente. Le fabricant décline toute responsabilité pour les dommages aux personnes, animaux et choses dérivant de manipulations ou d’interventions incorrectes sur le radiateur

CAUSE POSSIBLE SOLUTION Le radiateur ne chauffe pas Thermostat digital éteint Absence d’alimentation électrique Contrôler la présence de la tension de secteur. Le radiateur ne chauffe pas Thermostat digital activé en mode La programmation prévoit le de programmation radiateur au niveau bas Le radiateur ne chauffe pas Thermostat digital activé en mode confort ou mode de programmation Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage Contacter le service après-vente pour la réparation. Le radiateur ne chauffe pas Thermostat digital activé en mode confort ou mode de programmation ou mode réduit ou mode hors gel La température dans la pièce est supérieure à la valeur programmée Contrôler la température sélectionnée. Le radiateur ne chauffe pas suffisamment en position confort Thermostat digital activé dans le mode souhaité La puissance du radiateur est insuffisante par rapport aux dimensions de la pièce Remplacer le radiateur par un radiateur de puissance plus élevée. Le radiateur ne chauffe pas Le thermostat digital affiche le code “E1” en haut à droite Sonde de température déconnectée Contacter le service après-vente pour la réparation. Le radiateur ne chauffe pas Le thermostat digital affiche le code “E2” en haut à droite Sonde de température en court circuit Contacter le service après-vente pour la réparation. Le radiateur ne chauffe pas Le thermostat digital affiche le code “E3” en haut à droite Vérifier que vous n’avez pas Température de la sonde d’objet pouvant perburber la annormalement élevée (T°> à 50°C) sonde située en bas à droite du radiateur. Contrôler les paramètres de programmation.

Le radiateur est garanti 3 ans contre tout défaut de fabrication, à compter de la date d’achat: 3 ans le thermostat et 10 ans le corps de chauffe. La garantie sera prise en considération sur présentation de la facture d’achat datée. L’installation doit être conforme aux normes en vigueur et aux règles de l’art. Les pièces d’usure, consommables et accessoires sont exclues de la garantie, ainsi que les casses dues au transport et les démontages non autorisés.

Le symbole placé sur l’appareil indique la récolte séparée des appareils électriques et électroniques. Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Merci de recycler l’emballage dans les points de collecte prévus à cet effet. Attention! Une élimination incorrecte des appareils électriques pourrait impliquer des pénalités. Lorsque le radiateur est mis au rebut, respecter les normes en vigueur sur l’élimination de l’huile.

DÉCLARATION DES PERFORMANCES

N° RE00002 Ce document est établi conformément aux dispositions du Règlement (UE) n° 305/2011 du Parlement européen et du Conseil du 9 mars 2011.

1. Code d’identification unique du produit type:

Radiateur Électrique RE00002

2. identification du produit, conformément à l’article 11, paragraphe 4, du Règlement UE n° 305/2011:

Modèle: ESUS ED58 Marque Commerciale: Equation Numéro de lot: voir étiquette apposée sur le produit.

3. Usage ou usages prévus du produit de construction, conformément à la spécification technique harmonisée applicable,

comme prévu par le fabricant: Radiateurs électriques pour les bâtiments à installation fixe.

4. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, conformément à l’article 11, paragraphe 5:

Fondital Spa Via Cerreto, 40 25079 Carpeneda di Vobarno BS Italie 5. Mandataire: ----------------6. Le ou les systèmes d’évaluation et de vérification de la constance des performances du produit de construction, conformément à l’annexe V du Règlement UE n° 305/2011: Système 3

7. Essais conformes à la nome EN 60335.1 EN60335.2.30 EN62233 effectués par:

LCIE 33, av du Général Leclerc BP 8 92266 Fontenay-aux-Roses cedex France qui a délivré la licence NF Electricité n° 639320

8. Point non-applicable.

9. Performances déclarées:

Caractéristiques essentielles Tension du réseau Puissance de la résistance chauffante Classe d’isolation électrique Indice de protection IP Dimensions (mm) LxHxP Spécifications techniques harmonisées Performances 230V +/-10% AC 50 Hz Mod. ESUS ED5810 Mod. ESUS ED5815 Mod. ESUS ED5818 Classe II IP24 Mod. ESUS ED5810 Mod. ESUS ED5815 Mod. ESUS ED5818 1000 W 1500 W 1800 W EN 60335 569x574x80 885x574x80 1044x574x80 10. Les performances du produit identifié aux points 1 et 2 sont conformes aux performances déclarées indiquées au point 9. La présente déclaration des performances est établie sous la seule responsabilité du fabricant identifié au point 4. Signée au nom et pour : Fondital Spa par Carpeneda di Vobarno, le 13/06/2013

Cavallini Roberto Directeur technique
