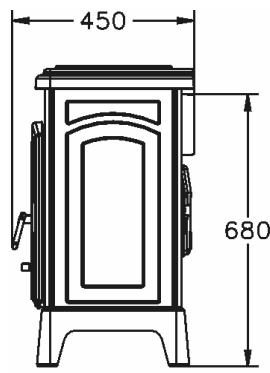

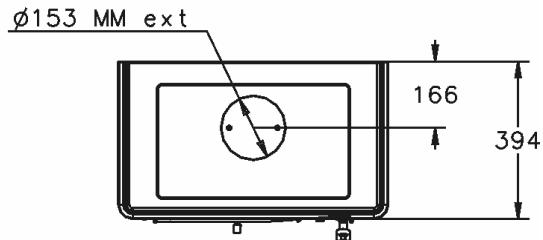

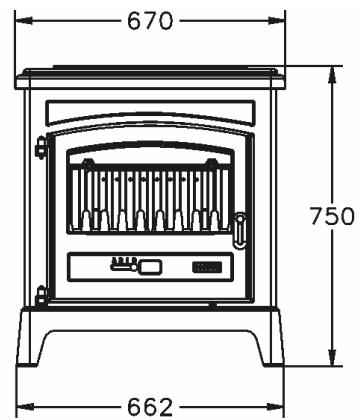

depuis 1840 chaque jour un peu plus… … Grandes vitres à vision panoramique (résistant jusqu’à 750 °C) Départ des fumées sur le dessus ou à l’arrière Foyer en fonte Réglage de l’allure Puissance Durée de fonctionnement à allure normale* Durée de fonctionnement à allure ralentie* Poids Débit massique des fumées Rendement de l’appareil Taux de CO dans les fumées à 13% de 02 Taux de CO2 Consommation à allure normale Température moyenne des fumées Distance minimale aux matériaux combustibles adjacents
Bois en bûches 50 cm La plupart des désagréments que vous pourriez rencontrer à l’utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point… Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents… • • • Toute diminution de cette section, même en sortie ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l’ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l’appareil. Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c’est-à-dire résistant au feu de cheminée). Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la tempéra ture déclarée pour l’appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l’air libre à 0,40 m au moins au-dessus du faîtage ou de tout autre obstacle situé à moins de 8 mètres du conduit. Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.
• Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s’établit pas normalement. Dans ce cas, il y lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon. Tout tubage doit être conformes au DTU 24.1.Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir. 2 • Supprimer les poteries qui ne présentent pas une section de sortie d’au moins 2,5 dm . • Il est recommandé qu’une trappe de ramonage bien étanche soit placée 50 cm environ au dessous de l’axe du tuyau de fumée. • Avant d’envisager le raccordement, il convient de s’assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage. • Les appareils doivent être installés conformément aux spécifications des D.T.U en vigueur, l’installation par un professionnel qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées. • Les extracteurs utilisés dans la même pièce ou dans le même espace que l’appareil peuvent perturber dangereusement le fonctionnement de celui-ci. • Le fonctionnement simultané d’autres appareils dans le même espace que l’appareil peut générer des perturbations de tirage. • Ne jamais obstruer les entrées d’air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l’appareil utilise de l’air qu’il prélève dans la pièce et il convient d’assurer son alimentation par un apport extérieur suffisant. • Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. IMPORTANT : • Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. • Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l’aide d’une plaque incombustible dépassant la face de l’appareil d’au moins 40 cm. • Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. • Le mur arrière ne doit pas comporter d’éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1,do). Une distance de sécurité aux matériaux combustibles arrière de 100 cm au moins doit être respectée. • Les murs situés à gauche ou à droite de l’appareil doivent être écartés de l’appareil de 80 cm au moins, s’ils sont constitués de matériaux combustibles. • Dans le cas d’un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l’appareil. • L’appareil rayonne naturellement et nous vous conseillons d’éloigner tout matériau combustible (chaises en bois, canapés,…) se trouvant face à l’avant de l’appareil au minimum de 150 cm.
étapes suivantes : 1. placer le déflecteur dans la diagonale de l’ouverture de l’appareil 2. pousser le déflecteur vers l’arrière de l’appareil 3. oreilles de manœuvre – positionner le déflecteur à la verticale en le remontant vers le dessus 4. effectuer une rotation vers l’arrière et positionner le déflecteur suivant le croquis a. encoches du déflecteur dans les nervures de l’arrière b. butées posées sur l’intérieur de l’appareil RACCORDEMENT AU CONDUIT DE CHEMINÉE* Il convient de raccorder l’appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériau combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se située dans l’épaisseur du plancher (prévoir le déport B).
L’installation par un professionnel est vivement recommandée. Ne jamais obstruer les entrées d’air prévues. L’appareil doit être raccordé à un conduit de cheminée ne desservant pas d’autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple. Ne jamais apporter de modification non autorisée sur l’appareil. L’appareil n’est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l’appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures. Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l’écart pour éviter les accidents. ALLUMAGE - RÉGLAGE
Quand le feu est bien pris, charger la quantité désirée et régler la combustion à l’aide du registre d’air (repère 1 ou 2).
• Pendant le fonctionnement, éloigner de l’appareil toute matière pouvant être altérée par la chaleur : mobilier, papier, vêtements. Aussi, une allure ralentie se fera avec un réglage sur 0 ou 1, une allure normale avec réglage sur 2.
• En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l’opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l’allumage, dur rechargement ou de l’enlèvement des résidus. Le chargement s’effectue par la porte avant. • Pour l’allure normale, utiliser 6 à 8 bûches de 6 cm de diamètre sur un lit de braise important, et régler à la position 2 ou 3. • Pour un chauffage long, vous n’utiliser que 3 bûches mais d’un diamètre plus gros, 13 à 15 cm sur un lit de braise moyen. Pour l’allure au ralenti, laisser le feu jusqu’à ce que le lit de braises soit bien tombé, charger ensuite 1 ou 2 grosses bûches puis régler le registre d’air au minimum. NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm hauteur de combustible. CONDUITE DE L’APPAREIL • • • Ne pas utiliser l’appareil comme un incinérateur. N’utiliser que le combustible recommandé. Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommandons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps, les joints de porte et de vitre et surtout de ne pas la serrer trop fort au remontage afin de permettre sa dilatation. Après une longue période d’arrêt, s’assurer que le conduit n’est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l’appareil.
Toujours ouvrir la porte très doucement pour laisser le tirage s’établir et éviter ainsi le refoulement de fumée. Mise en garde : Il est formellement interdit de poser sur l’appareil en fonctionnement ou encore chaud des objets de quelque nature que ce soit (bouilloires, casseroles,…). IMPORTANCE DU COMBUSTIBLE Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu’un appareil quel qu’il soit ne peut que libérer l’énergie contenue dans le combustible qu’il brûle. S’il vous semble que votre appareil chauffe mal, on peut affirmer que : • Soit la quantité de combustible brûlé est trop faible. • Soit le combustible brûlé n’a pas suffisamment d’énergie disponible. Ne brûler que du bois sec ayant au moins 2 ans d’abatage (36 mois seraient meilleurs encore). Nous vous conseillons fortement l’utilisation de bois labellisé NF bois de chauffage. En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu’il est plus dense et souvent moins humide. L’humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu’il faudra beaucoup d’énergie pour vaporiser cette eau. L’énergie disponible pour le chauffage sera de 4,16 kWh par Kilo de bois sec. Elle ne serait plus que de 1,73 kWh pour du bois à 50% d’humidité. L’utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l’encrasserait rapidement et risquerait, à terme, de produire des feux de cheminée. DÉCENDRAGE • Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009). En cas de feu de cheminée fermer le registre d’air et appeler les pompiers.
• • LE GANT NE DOIT ÊTRE UTILISÉ QUE POUR MANŒUVRER LA POIGNÉE. IL N’EST PAS ADAPTÉ POUR LA MANIPULATION D’OBJETS EN IGNITION. IL N’EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER À DÉPOSER VOTRE GANT APRÈS CHAQUE UTILISATION À UN ENDROIT DÉPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.
Entretien de la fonte et de l’acier Tout poêle acier ou fonte nécessite un minimum d’entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu’un poêle fonctionne, il n’y a aucune possibilité d’oxydation des pièces constituant l’appareil. Elle n’a lieu que pendant un arrêt prolongé. Les pièces fonte s’entretiennent régulièrement à l’aide de pâte à fourneau noire (réf 0012). Celle-ci s’applique à froid, tel un cirage et nécessité, dès qu’elle est sèche, un lustrage avec un chiffon doux. De la peinture haute température (gris fonte réf 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l’application de la peinture, à enlever toute trace d’oxydation à l’aide d’une toile émeri de faible grain. Les poêles tout fonte avec une finition extérieure émaillée nécessitent l’entretien intérieur du foyer. L’entretien est d’autant plus indispensable dans le cas d’appareils installés dans des maisons occupées occasionnellement. Tous nos produits d’entretien sont répertoriés dans notre catalogue général (pâte à fourneaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l’intermédiaire de nos revendeurs. Mise en garde particulière concernant la porte foyer : Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins. ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,…) il est important de replacer sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d’origine.

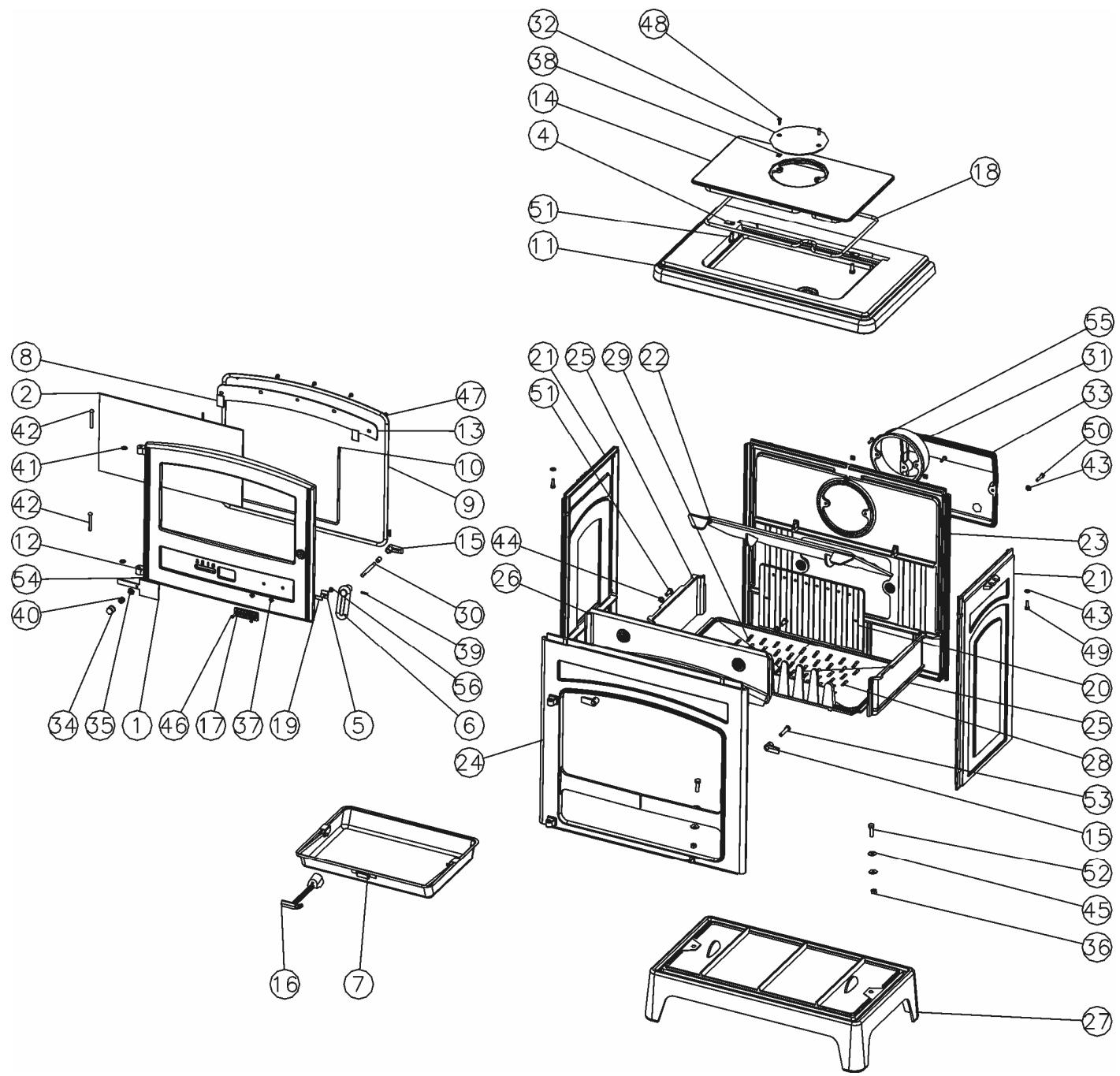

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l’ARRIÈRE DE L’APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption. En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires. Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S.A. Ne jamais apporter de modifications à l’appareil sans autorisation.
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu’il est commercialisé et que l’installation et la mise en service sont sous la responsabilité entière de l’installateur qui devra intervenir selon les règles de l’art et suivant la prescription de la notice.
N° 01 Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l’entretien de votre appareil. Certaines pièces bénéficient d’une garantie de durée supérieure : 3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central. Les inserts bois (foyers fermés bois) bénéficient d’une garantie de 5 ans (Corps de chauffe de l’appareil uniquement, à l’exclusion des pièces en contact direct avec les températures importantes et soumises à usure, énumérées ci-dessus qui sont garanties 1 an). Notre garantie se limite à l’échange de l’élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d’œuvre et transport. Au cas ou la réparation s’avérerait trop onéreuse par rapport au prix de l’appareil, la décision de changer ou de réparer l’appareil, appartient seule au service après vente de la S.A. GODIN. Ne sont pas couvert par la garantie : LES VITRES DE NOS APPAREILS En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l’ordre de 750°. Les éventuelles casses ne pouvant provenir qu e d’un choc mécanique lors de l’utilisation, d’un remontage mal adapté ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie. De même que les joints qui sont considérés comme pièces d’usure sont exclus de la garantie. La garantie ne prendra pas effet lorsque : -
Les détériorations de pièces provenant d’éléments extérieurs (refoulement de cheminée, effets d’orages, humidité, pression ou dépression non conforme, choc thermique, etc.) ; Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d’entretien de l’acheteur ; L’utilisation ou usage anormal de l’appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c’est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d’une chaudière, etc.) Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non qualifiée ou réalisées avec des pièces de rechange non d’origine ou non agréées par le constructeur ;
En conséquence, la S.A. GODIN ne peut tenu être responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu’aux non respect des recommandations de la notice de l’appareil (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.). Dans un souci constant d’améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques. En cas d’appel en garantie, veuillez vous munir obligatoirement d’une copie de la facture, du bon de garantie comportant les références de l’appareil, le cachet du revendeur, la date de mise en service de l’appareil, et de contacter votre revendeur pour toute réclamation. Chaudières – Cuisinières – Appareils de chauffage – Fonderie GODIN S.A. – 532, rue Sadi Carnot – 02120 GUISE – France Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l’installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers. Tout client particulier s’adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s’adresser auprès de lui, pour tout problème de Service Après Vente ou commercial.
ADRESSE : Tél. : Date de mise à disposition : Le : à:
