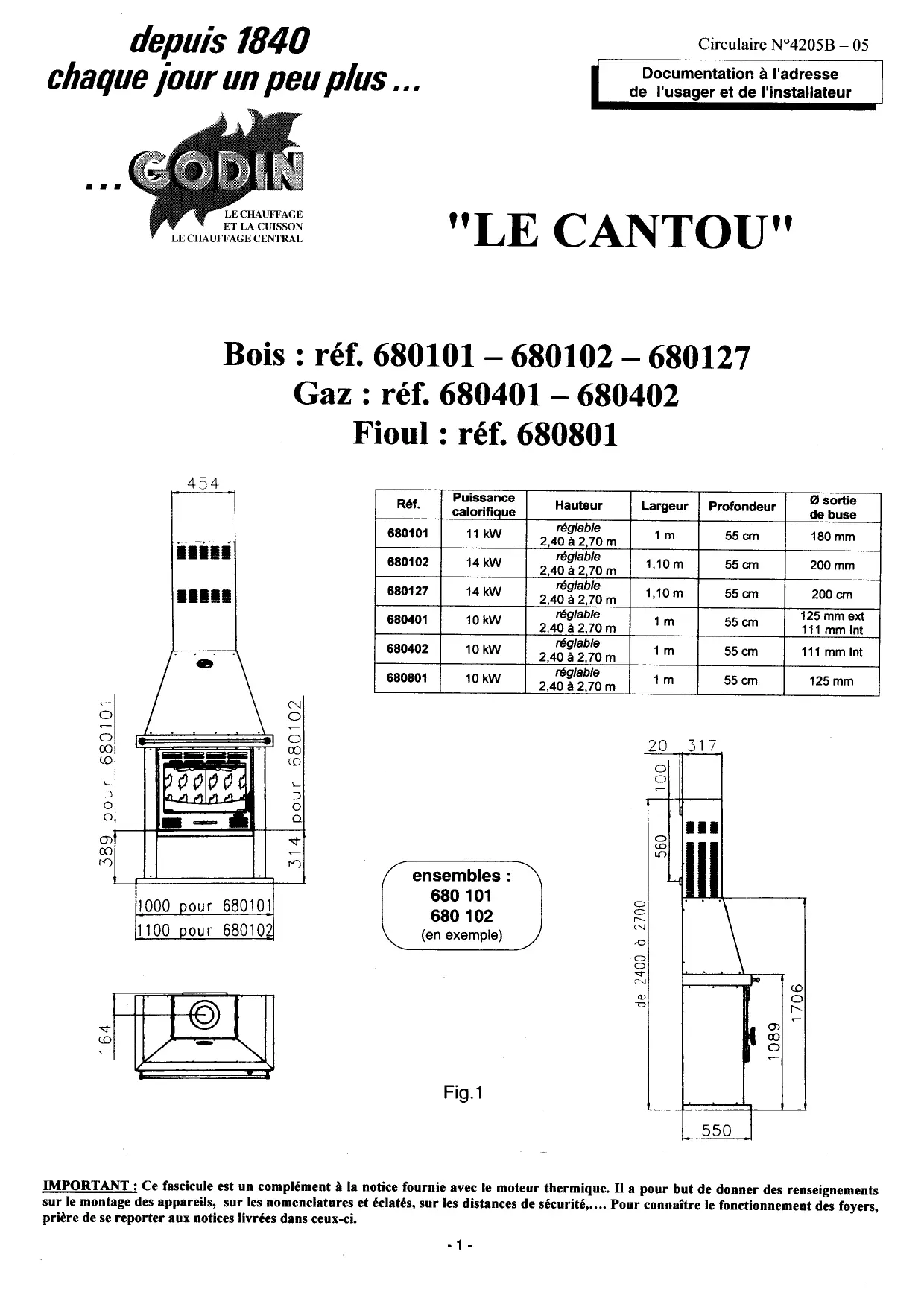

MODE D'EMPLOI 680801 CANTOU BOIS GODIN

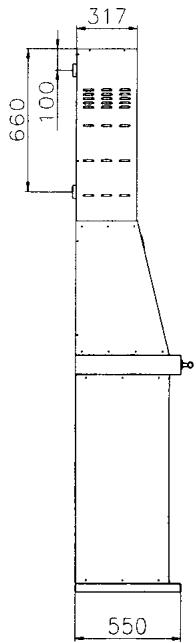

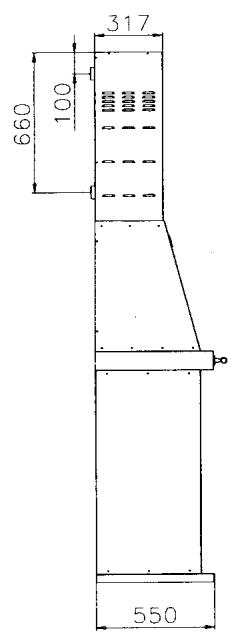

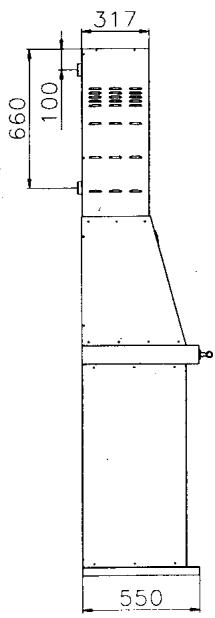

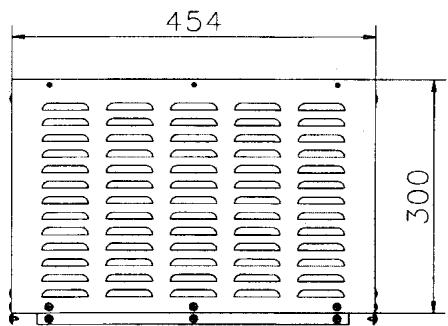

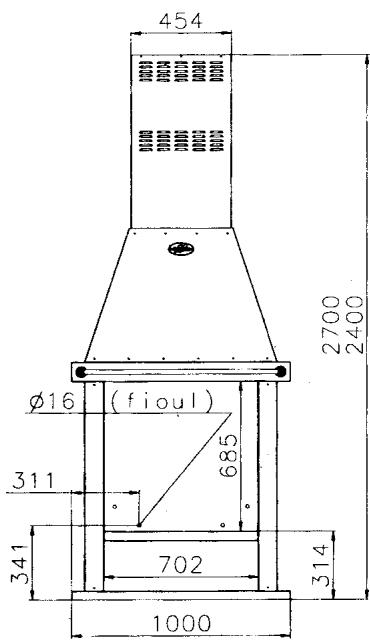

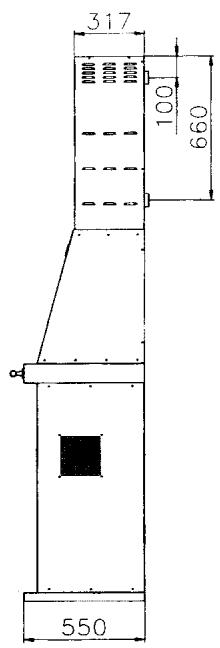

| Réf. | Puisance calorifique | Hauteur | Largeur | Profondeur | Ø sortie de buse |

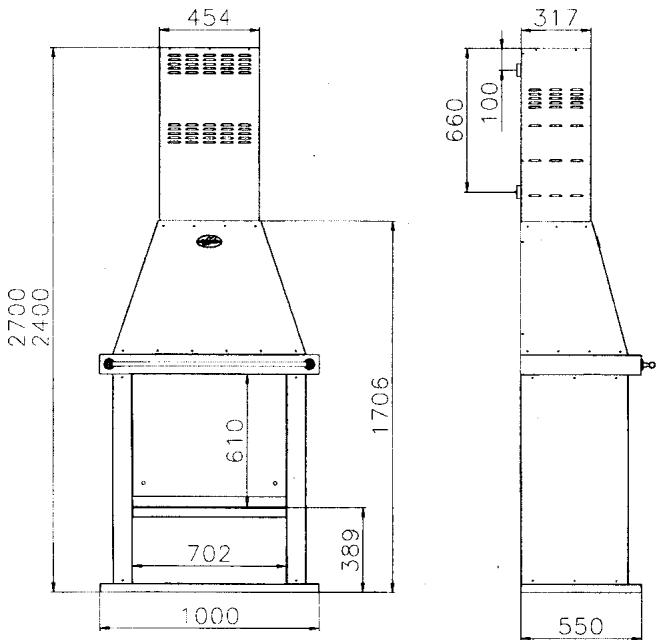

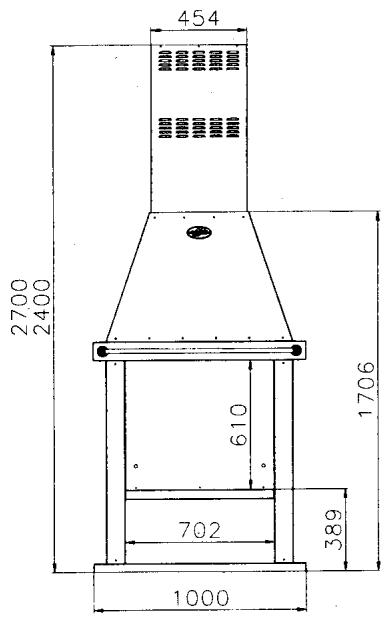

| 680101 | 11 kW | régable 2,40 à 2,70 m | 1 m | 55 cm | 180 mm |

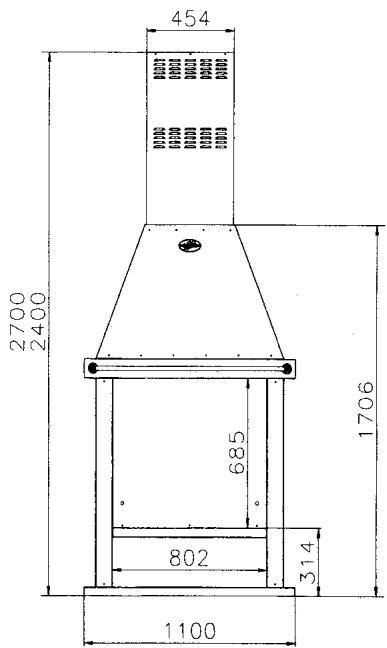

| 680102 | 14 kW | régable 2,40 à 2,70 m | 1,10 m | 55 cm | 200 mm |
| 680127 | 14 kW | régable 2,40 à 2,70 m | 1,10 m | 55 cm | 200 cm |
| 680401 | 10 kW | régable 2,40 à 2,70 m | 1 m | 55 cm | 125 mm ext 111 mm Int |
| 680402 | 10 kW | régable 2,40 à 2,70 m | 1 m | 55 cm | 111 mm Int |
| 680801 | 10 kW | régable 2,40 à 2,70 m | 1 m | 55 cm | 125 mm |

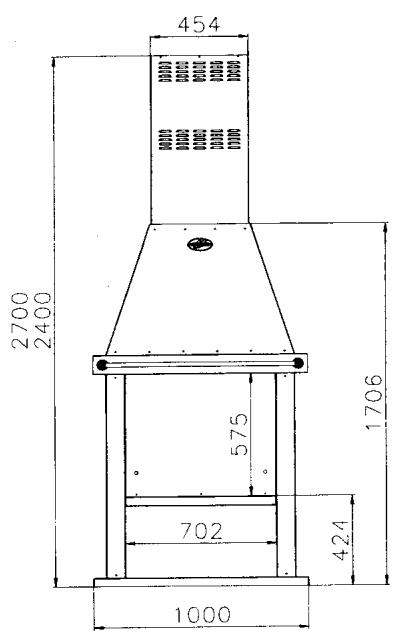

ensembles :
680 101
680 102
(en exemple)
Fig.1
IMPORTANT: Ce fascicule est un complément à la notice fournie avec le moteur thermique. Il a pour but de donner des renseignements sur le montage des appareils, sur les nomenclatures et éclats, sur les distances de sécurité,... Pour connaître le fonctionnement des foyers, PRIÈRE de se reporter aux notices livrées dans ceux-ci.
Le Cantou est un poêle grand format constitué d'un moteur thermique et d'un bâti.
Les règles d'installation sont les mêmes que celles à appliquer pour tout appareil de chauffage, c'est-à-dire respect des D. T. U. 24-1 et D. T. U. 24-2.
Tout manquement aux règles de l'art et aux recommandations de cette notice ainsi que de la notice fournie avec le moteur thermique entraîne la responsabilité de l'installateur : un professionnel ou une personne qualifiée.
Les appareils références 680101, 680102 et 680127 ont été testés selon les critères de la norme Européenne NF EN 13240 : 2001 et A2 : 2005.
Voir notice fournie avec le moteur thermique.
Instructions destinées à l'installateur
- Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrier 2006. Sasser t d'a o de la n qte du cuit de cheminée. S ro est primd. va conditionner le rstat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.
La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...
Il ne faut pas se contenter de se référer aux résultats obtenus avec un appareil précédent dont les besoins en air pouvaient être très différents...
- Une cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
- Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit. Les déviations éventuelles doivent être très couvertes. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médicore.
Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.
Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.
Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
Supprimer les potences qui ne présentent pas une section de sortie d'au moins 2,5 dm². Il est recommandé de qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée. Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage. - Les accessoires doivent être installés conformément aux spécifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées. - Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage. - Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant. - Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.
Important :
- Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure ajustée nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles d'au moins 45 cm doit être respectée.
- Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 45 cm au moins, s'ils sont constitués de matériaux combustibles.

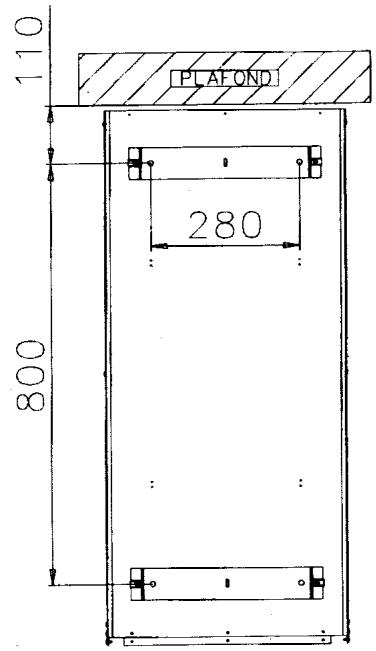

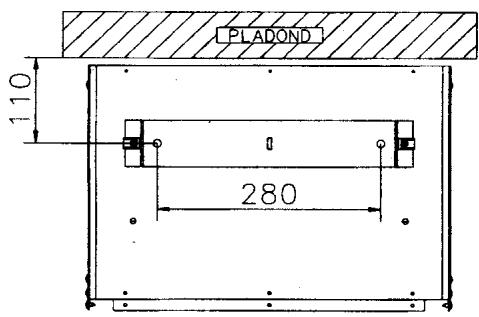

- Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.
Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune junction ne doit se situer dans l'épaissur du plancher (prévoir le déport B).
Exemple d'un raccordement au conduit de cheminée
1) Après avoir effectué toutes les vérifications préalables, fixer les supports (A) contre le mur (Fig. 4). 2) Placer l'appareil en le centrant sur les supports (Fig. 5). 3) Fixer l'arrière sur les supports (Fig. 6). 4) Selon le cas, lors d'un remplacement arriere, deboucher le trou 180 ou 200 pour les foyers au bois ou 125 pour le gaz ou le fioul. 5) * Effectuer le raccordement à l'aide d'un tuyau flexible justiciable de l'avis technique correspondant à l'appareil utilisé (bois, fioul, gaz) en respectant les critères des figures 2 et 3 en page 2 et des D. T. U. correspondants (Fig. 7). 6) Fixer le devant de hotte (Fig. 8). 7) Fixer les côtés de hotte (Fig. 9).
Fig. 4
Fig. 5
Fig. 6
Fig.7
Fig. 8
Fig. 9
- Avant d'utiliser l'appareil, lire la notice et les recommendations avec attention. L'appareil doit être installé selon les règles des réglementations nationales en vigueur dans le pays où est réalisée l'installation.
- L'installation par un professionnel est vivement recommandée.
- Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
- Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures.
- Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.
Allumage - Réglement
Voir notice fournie avec le moteur thermique.
CONDUITE DE L'APPAREIL
Voir notice fournie avec le moteur thermique.
Ramonage
Faire ramoner le révoi re chen iné par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté de force rare, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les replacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (ref. 0009). - En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.
Entretien
Faire vérifier l'appareil par une personne compétente au moins une fois par an.
Attention
LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). - LE GANT NE DOIT ETRE UTILISÉ QUE POUR MANOUVRER LA POIGNée. IL N'EST PAS ADAPTÉ POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRÉ LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.
Ne pas s'inquiéter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages, ici étant du à la peinture des différentes pièces. Ces phénomènes peuvent persistier plusieurs jours.
Entretien de la fonte et de l'acier
Tout poêle acier ou fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poêle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé. Les pièces fonte s'entretiennent régulièrement à l'aide de pâté à foyer noir (réf 0012). Celui-ci s'applique à froid, tel un cirage et nécessite, dès qu'il est sec, un lustrage avec un chiffon doux. De la peinture haute température (gris foncé ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain. Les poêles tout fonte avec une finition extérieure émaillée nécessitent l'entretien intérieur du foyer. L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement. Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâté à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'entremise de nos revendeurs.
ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

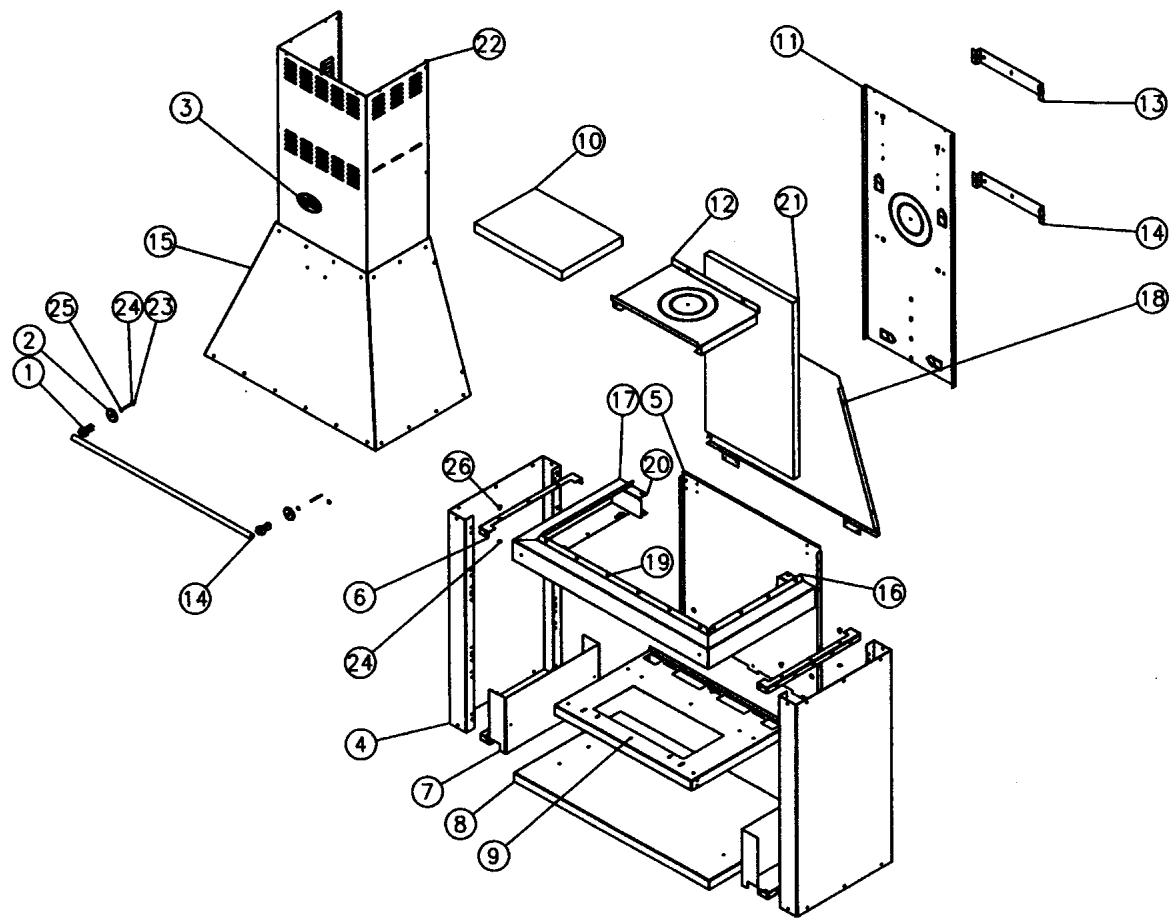

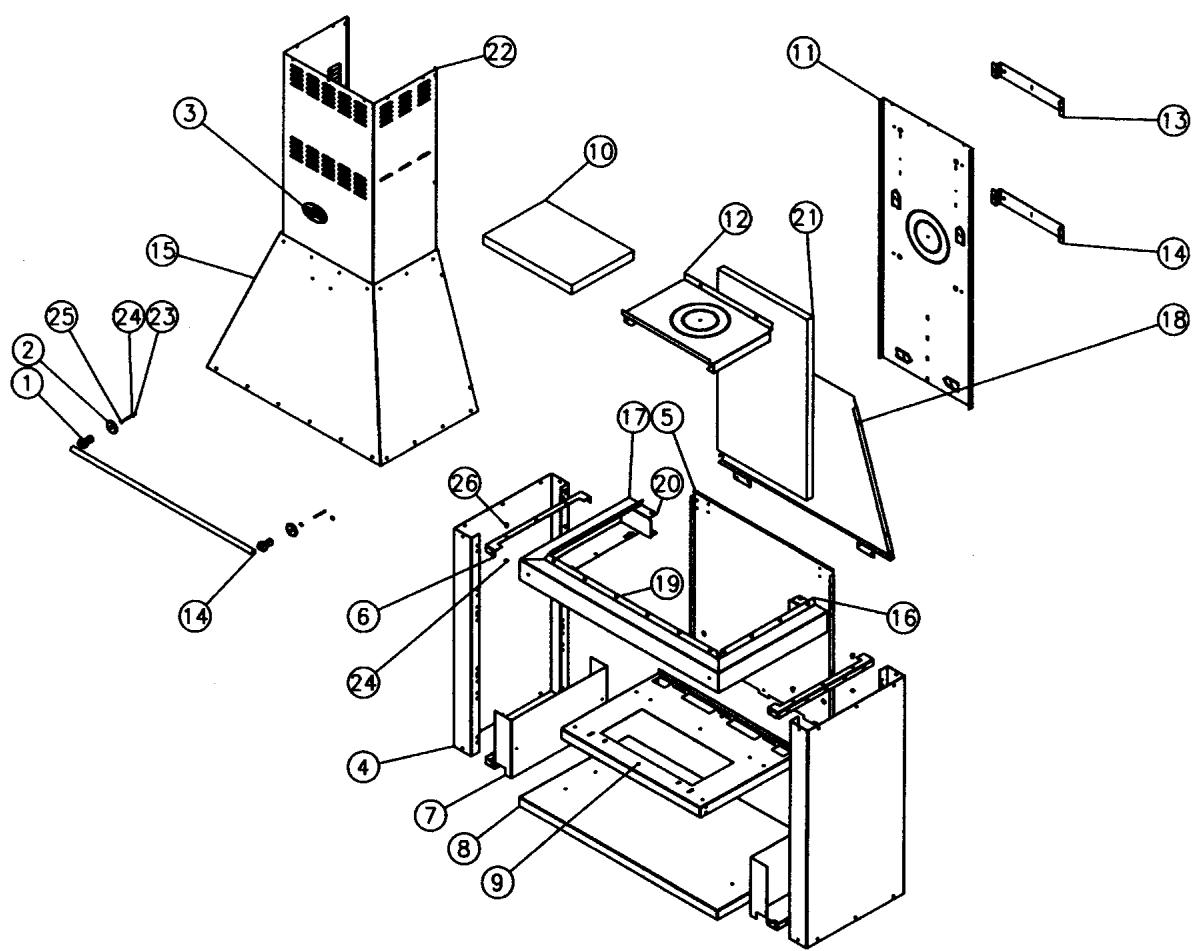

Nomenclature et éclaté

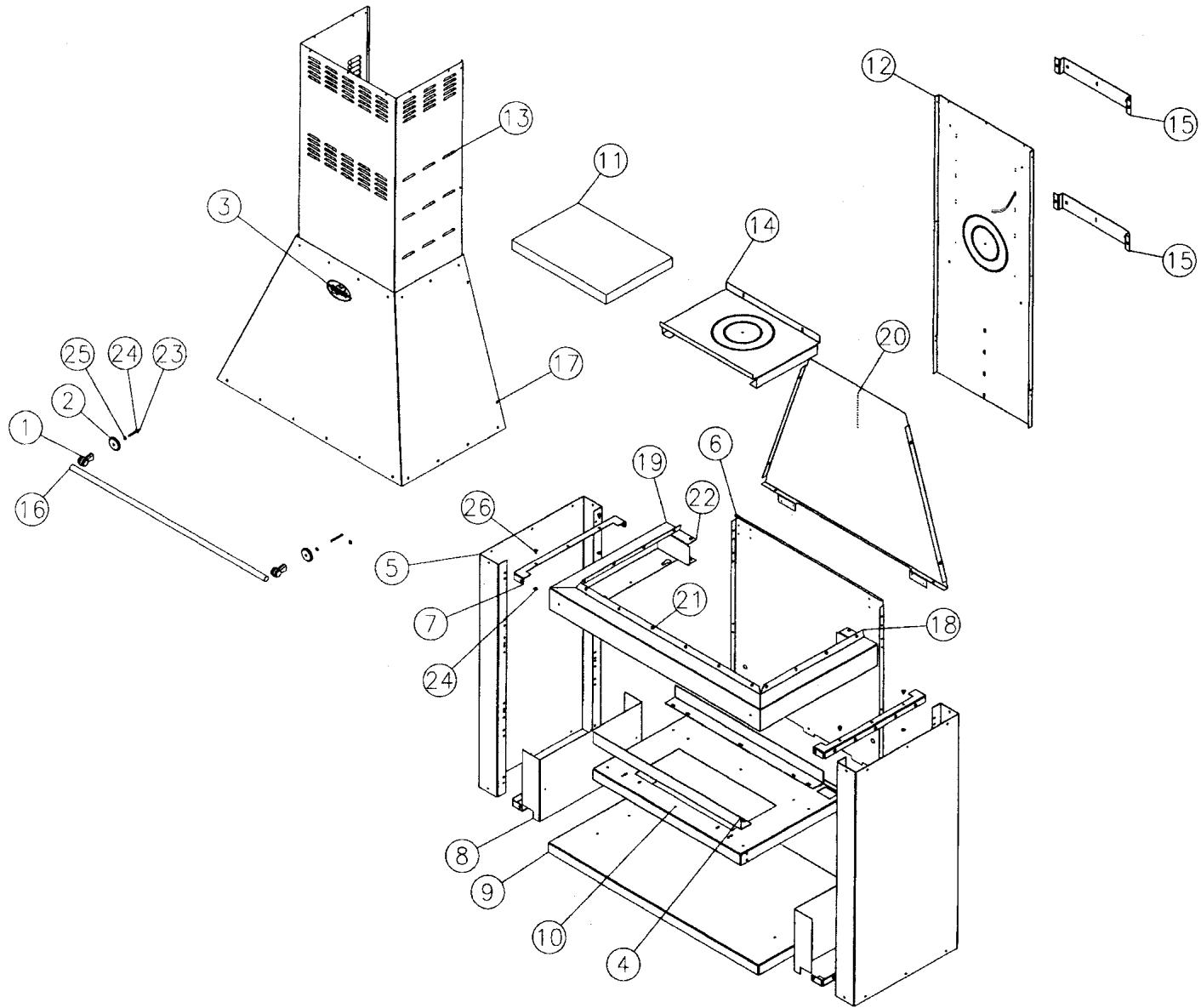

Éclaté réf. 680101
| N° | Nbre | Désignation | Codification |
| 01 | 2 | Support de barre devant | 1 1370 2011 |
| 02 | 2 | Embase de poignée | 1 8141 2101 |
| 03 | 1 | Ecusson | 1 8501 3123 |
| 04 | 2 | Côté | 1 2317 4258 |
| 05 | 1 | Derrière inférieur | 1 2405 4258 |
| 06 | 4 | Entretoise)côté | 1 2359 4258 |
| 07 | 2 | Equerre inf. côté | 1 2368 4258 |
| 08 | 1 | Socle | 1 2215 4258 |
| 09 | 1 | Tablette avant | 1 0503 4258 |
| 10 | 1 | Isolation dessus intérieur | 1 8895 4268 |
| 11 | 1 | Bât vertical | 1 0527 4268 |
| 12 | 1 | obturator | 1 0523 4268 |
| 13 | 2 | Support mural | 1 0568 4268 |
| 14 | 1 | Barre devant | 1 8139 680101 |
| 15 | 1 | Coffre | 1 0540 680101 |
| 16 | 1 | Côté droit bandeau | 1 0550 680101 |
| 17 | 1 | Côté gauche bandeau | 1 0549 680101 |
| 18 | 1 | Derrière sup. | 1 2407 680101 |
| 19 | 1 | Devant bandeau | 1 0551 680101 |
| 20 | 2 | Tirant létal | 1 0531 680101 |
| 21 | 1 | Isolation derrière int. | 1 8893 680102 |
| 22 | 1 | Elément supérieur | 1 0510 965011 |
| 23 | 2 | Bout filtré M5x55 | 00001306889 |
| 24 | 6 | Ecrou carré brut M5 | 00001300269 |
| 25 | 2 | Rondelle JZC 12x5x1 | 00001300899 |
| 26 | 4 | Vis épaulement | 00001305431 |

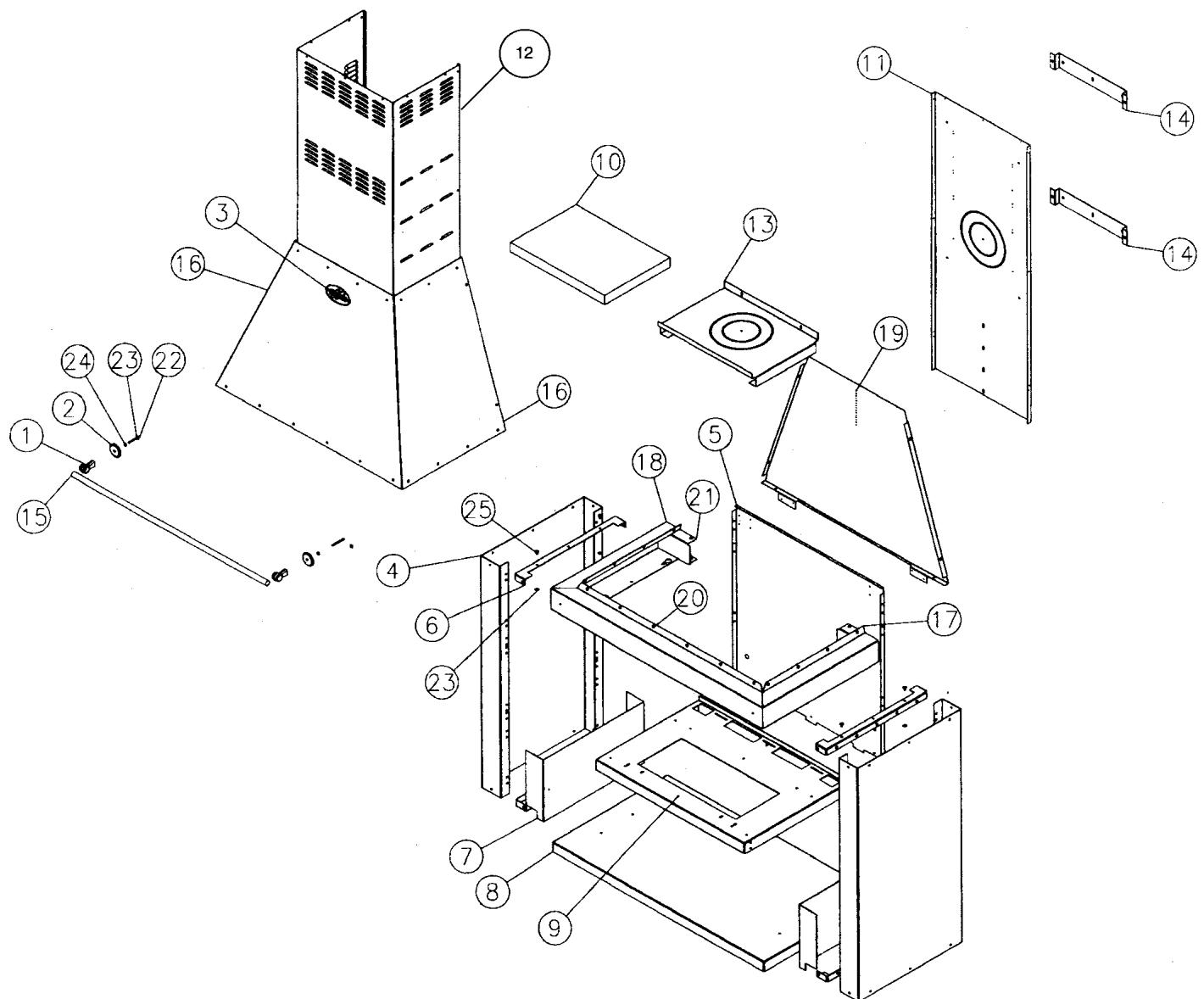

| N° | Nbre | Désignation | Codification |
| 01 | 2 | Support de barre devant | 1 1370 2011 |
| 02 | 2 | Embase de poignée | 1 8141 2101 |
| 03 | 1 | Ecusson | 1 8501 3123 |
| 04 | 2 | Côté | 1 2317 4258 |
| 05 | 4 | Entretoise)côté | 1 2359 4258 |
| 06 | 1 | Isolation dessus intérieur | 1 8895 4268 |
| 07 | 1 | Bâtī vertical | 1 0527 4268 |
| 08 | 1 | Coffre | 1 0540 42678 |
| 09 | 1 | Derrière inférieur | 1 2405 4268 |
| 10 | 1 | Derrière supérieur | 1 2407 4268 |
| 11 | 1 | Devant bandeau | 1 0551 4268 |
| 12 | 2 | Equerre inf. côté | 1 2368 4268 |
| 13 | 1 | Obturator | 1 0523 4268 |
| 14 | 1 | Socle | 1 2215 4268 |
| 15 | 2 | Support mural | 1 0568 4268 |
| 16 | 1 | Tablette avant | 1 0503 4268 |
| 17 | 1 | Côté droit bandeau | 1 0550 680101 |
| 18 | 1 | Côté gauche bandeau | 1 0549 680101 |
| 19 | 2 | Tirant létéal | 1 0531 680101 |
| 20 | 1 | Barre devant | 1 8139 680102 |
| 21 | 1 | Isolation derrière int. | 1 8893 680102 |
| 22 | 1 | Applique de pied | 1 2204 680102 |
| 23 | 1 | EIément supérieur | 1 0510 965011 |
| 24 | 2 | Bout filtré M5x55 | 00001306889 |
| 25 | 6 | Ecrou carré brut M5 | 00001300269 |
| 26 | 2 | Rondelle JZC 12x5x1 | 00001300899 |
| 27 | 4 | Vis épaulement M5 | 00001305431 |
| Rep. | Qité | Désignation | Codification |
| 1 | 2 | 2001 F support T d barre devant | 11370 2011 |
| 2 | 2 | 2101 F embase de poignee | 18141 2101 |
| 3 | 1 | 3123 F écusson | 18501 3123 |
| 4 | 2 | 4258 T côte | 12317 4258 |
| 5 | 1 | 4258 T dérrière inférieur | 12405 4258 |
| 6 | 4 | 4258 T entreprises côte | 12359 4258 |
| 7 | 2 | 4258 T équerre inf. côte | 12368 4258 |
| 8 | 1 | 4258 T socle | 12215 4258 |
| 9 | 1 | 4258 T tablette avant | 10503 4258 |
| 10 | 1 | 4268 AF isolation dessus interieur | 18895 4268 |
| 11 | 1 | 4268 T bâti vertical | 10527 4268 |
| 12 | 1 | 4268 T élément sup. coulissant | 10510 965011 |
| 13 | 1 | 4268 T obturator | 10523 4268 |
| 14 | 2 | 4268 T support mural | 10568 4268 |
| 15 | 1 | 680101 AF barre devant | 18139 680101 |
| 16 | 1 | 680101 T coffre | 10540 680101 |
| 17 | 1 | 680101 T côte droit bandeau | 10550 680101 |
| 18 | 1 | 680101 T côte gauche bandeau | 10549 680101 |
| 19 | 1 | 680101 T dérrière supérieur | 12407 680101 |
| 20 | 1 | 680101 T devant bandeau | 10551 680101 |
| 21 | 2 | 680101 T tirant latéral | 10531 680101 |
| 22 | 2 | AAbout filete M5x55 | 00001 306889 |
| 23 | 6 | AA écrou carré brut M5 | 00001 300269 |
| 24 | 2 | AA rondelle JZC 12x5x1 | 00001 300899 |
| 25 | 4 | AA vis épaulement M5 | 00001305431 |
Éclaté réf. 680402
| Rep. | Qté | Désignation | Codification |
| 1 | 2 | 2001 F support d(barre devant | 11370 2011 |
| 2 | 2 | 2101 F embase de poignée | 18141 2101 |
| 3 | 1 | 3123 F écusson | 18501 3123 |
| 4 | 2 | 4258 T bandeau socle | 12219 4258 |
| 5 | 2 | 4258 T côte | 12317 4258 |
| 6 | 4 | 4258 T entreprises côte | 12359 4258 |
| 7 | 1 | 4268 AF isolation dessus interieur | 18895 4268 |
| 8 | 1 | 4268 T bâti vertical | 10527 4268 |
| 9 | 1 | 4268 T coffre | 10540 4268 |
| 10 | 1 | 4268 T derrière inférieur | 12405 4268 |
| 11 | 1 | 4268 T derrière supérieur | 12407 4268 |
| 12 | 1 | 4268 T devant bandeau | 10551 4268 |
| 13 | 1 | 4268 T élément sup. coulissant | 10510 965011 |
| 14 | 2 | 4268 T équerre inf côte | 12368 4268 |
| 15 | 1 | 4268 T obturator | 10523 4268 |
| 16 | 1 | 4268 T socle | 12215 4268 |
| 17 | 2 | 4268 T support mural | 10568 4268 |
| 18 | 1 | 4268 T tablette avant | 10503 4268 |
| 19 | 1 | 680101 T côte droit bandeau | 10550 680101 |
| 20 | 1 | 680101 T côte gauche bandeau | 10549 680101 |
| 21 | 2 | 680101 T tirant latéral | 10531 680101 |
| 22 | 1 | 680102 AF barre devant | 18139 680102 |
| 23 | 2 | AAbout filete M5x55 | 0000130889 |
| 24 | 6 | AA érou carrébrut M5 | 00001300269 |
| 25 | 2 | AA rondelle JZC 12x5x1 | 00001300899 |
| 26 | 4 | AA vis épaulement M5 | 00001305431 |

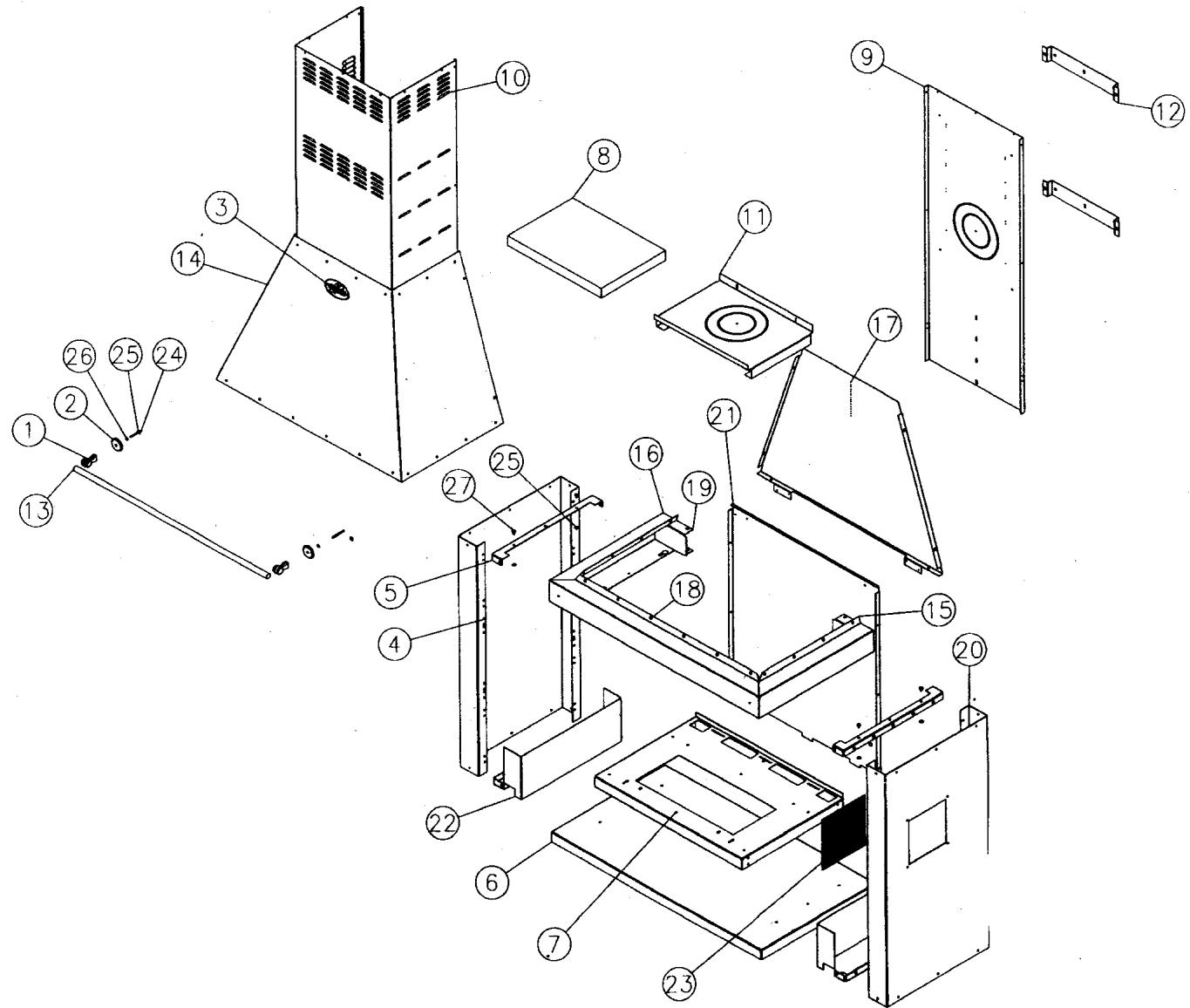

| Rep. | Qité | Désignation | Codification |
| 1 | 2 | 2001 F support d(barre devant | 11370 2011 |
| 2 | 2 | 2101 F embase de poignée | 18141 2101 |
| 3 | 1 | 3123 F écussion | 18501 3123 |
| 4 | 1 | 4258 T côte | 12317 4258 |
| 5 | 4 | 4258 T entreprises côte | 12359 4258 |
| 6 | 1 | 4258 T socle | 12215 4258 |
| 7 | 1 | 4258 tablette avant | 10503 4258 |
| 8 | 1 | 4268 AF isolation dessus interieur | 18895 4268 |
| 9 | 1 | 4268 T bâti vertical | 10527 4268 |
| 10 | 1 | 4268 T élément sup. coulissant | 10510965011 |
| 11 | 1 | 4268 T obturator | 10523 4268 |
| 12 | 2 | 4268 T support mural | 10568 4268 |
| 13 | 1 | 680101 AF barre devant | 18139 680101 |
| 14 | 1 | 680101 T coffre | 10540 680101 |
| 15 | 1 | 680101 T côte droit bandeau | 10550 680101 |
| 16 | 1 | 680101 T côte gauche bandeau | 10549 680101 |
| 17 | 1 | 680101 T derrière supérieur | 12407 680101 |
| 18 | 1 | 680101 T devant bandeau | 10551 680101 |
| 19 | 2 | 680101 t tirant létal | 10531 680101 |
| 20 | 1 | 680801 T côte droit | 1 2301 680801 |
| 21 | 1 | 680801 T dérriere inférieur | 1 2405 680801 |
| 22 | 2 | 680801 T équerre inf côte | 1 2368 680801 |
| 23 | 1 | 680801 T trappe accès moderator tirage | 1 6633 680801 |
| 24 | 2 | AAbout filete M5x55 | 00001306889 |
| 25 | 6 | AA érou carré brut M5 | 00001300269 |
| 26 | 2 | AA rondelle JZC 12x5x1 | 00001300899 |
| 27 | 4 | AA vis épaulement M5 | 00001305431 |

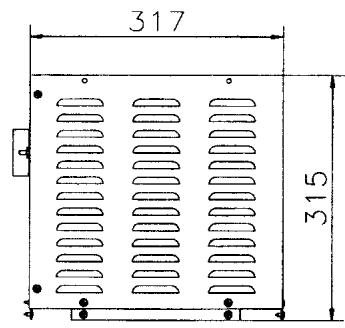

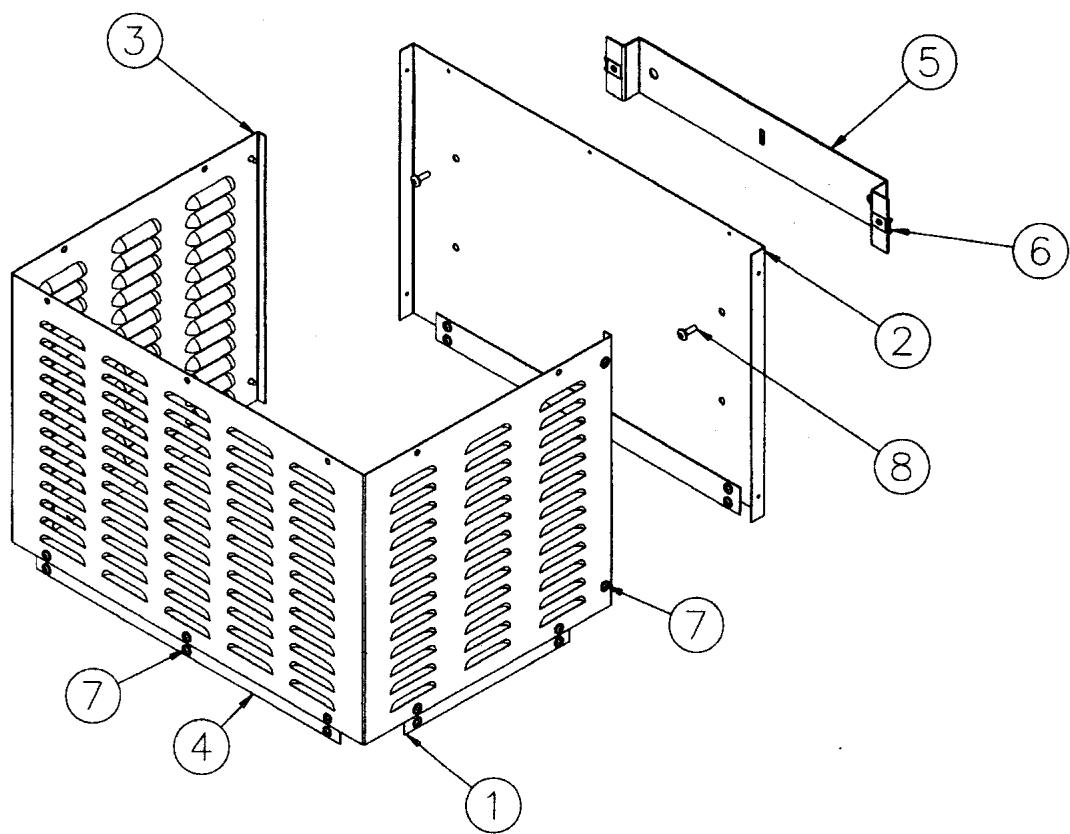

Éclaté réhausse 0268
| Rep. | Qté | Désignation | Codification |
| 1 | 2 | 0258 T raccord devant | 10562 0258 |
| 2 | 1 | 0268 T bâti vertical | 10527 0268 |
| 3 | 1 | 0268 Télément supérieur | 10510 0268 |
| 4 | 2 | 0268 T raccord devant | 10562 0268 |
| 5 | 1 | 4268 T support mural | 10568 4268 |
| 6 | 2 | AA écrou rapid nut 0955 M5 (1mm) | 00001304496 |
| 7 | 24 | AA vis TRL 7x9,5 pozie ZN | 00001301231 |
| 8 | 2 | AA vis TRL M5x16 pozie ZN noir | 00001305477 |

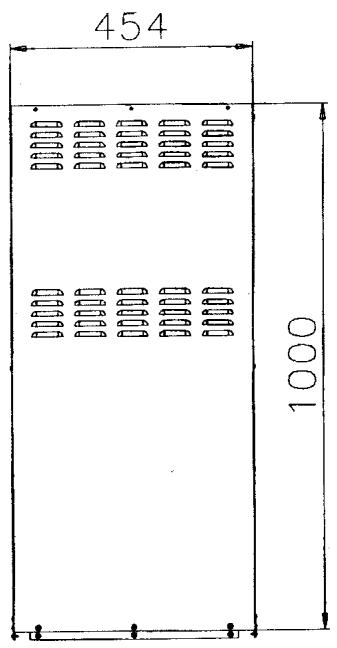

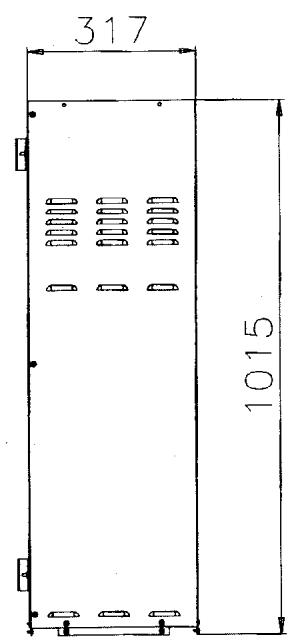

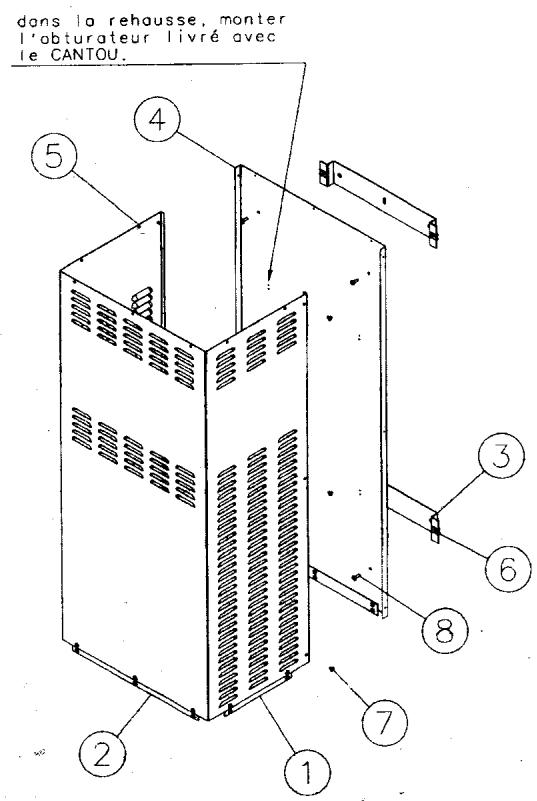

Éclaté réhausse 965011 pour Cantou
| Rep. | Qté | Désignation | Codification |
| 1 | 2 | 0258 T raccord devant | 10562 0258 |
| 2 | 2 | 0268 T raccord devant | 10562 0268 |
| 3 | 2 | 4268 T support mural | 10568 4268 |
| 4 | 1 | 965001 T bâti vertical | 10527 965011 |
| 5 | 1 | 965011 T élément supérieur | 10510 965011 |
| 6 | 4 | AA écrou rapid nut 0955 M5 (1mm) | 00001304496 |
| 7 | 26 | AA vis TRL 7x9,5 pozie ZN | 00001301231 |
| 8 | 4 | AA vis TRL M5x16 pozie ZN noir | 00001305477 |
Détail des emballages :
Réf. 680101
Composition : 1 appareil ref. 3258 + 1 habillage ref. 680101
Soit 2 colis
Ref. 680102
Composition: 1 appareil 0695 + 1 habillage réf. 680102 + 2 colis spécifiques
Soit 4 colis
Réf. 680402
Composition : 1 appareil 3461 + 1 habillage 680101
Soit 2 colis
Réf. 680801
Composition : 1 appareil 665801 + 1 habillage 680801
Soit 2 colis
Si après de longues années le remplacement de certaines pièces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊT DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement tout pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la Société GODIN.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilité
Nos vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription et la notice.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l'appareil. À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
- les plaques décor, les plaques de côté, les grilles et sols foyers,
- les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,
- les briques réfractaires,
- les mécanismes d'articulation, (charnières de porte four des cuisinières, poignées, etc...)
- les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
- les organes de contrôle de températures, thermostats de four, résistances, ventilateurs, chaleur tournante des cuisinières gaz, électricité,
- les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
- les brûleurs des catalyseurs bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur le corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyer fermé bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).
Notre garantie se limite à l'échange de l'objet reconnu défectueux par notre service après-vente.
Elle exclut toute indemnité, dommages et intérêts, frais de main-d'œuvre et transport.
Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après-vente.
Ne sont pas couverts par la garantie : les VITRES de nos appareils
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de la garantie.
De même que les joints, qui sont considérés comme pièces d'usure, sont exclus de la garantie.
La garantie NE prendra PAS EFFET lorsque :
- Les avaries qui résultataient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
- Les détiérations de pieces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.);
- Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
- été construit; c'est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.).
- Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisations par des pièces de rechanges non d'origine ou non agréées par le constructeur;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons de modifier sans préavis nos appareils.
Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appoint en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France
| Nom et adresse du distributeur | BENEFICIAIRE DE LA GARANTIE : |
| Tél.: | ADRESSE :Date de mise à disposition :Date d'installation :Le : à :Signature : |
| LIBELLÉ DES PIEÇES À REMPLACER |
| Désignation : | Référence : | Observations : |
| | |
| Certificat de contrôle :Type d'Appareil :Version :680101 680102 680401 680402 Contrôleur : | FICHE DE CONTRÔLÉVérification du corps (aspect et étanchéité)Présence plaque signalétiquePrésence notice / bon de garantie |
| N° de Plaque Signalétique :N° de Garantie : |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 19/10/06RéVISION :/.. |
Imprimerie GRAFIPRIM 02110 Bohain - 03/10
