PINGUINO PAC 10 - Climatiseur portable DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Climatiseur mobile
Capacité de refroidissement	10 000 BTU
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	43 x 34 x 76 cm
Poids	30 kg
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB
Entretien et nettoyage	Filtres lavables, réservoir d'eau à vider régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client De'Longhi
Sécurité	Protection contre la surchauffe, système de sécurité pour enfants
Informations générales	Idéal pour des pièces jusqu'à 70 m², mobilité grâce à des roulettes

FOIRE AUX QUESTIONS - PINGUINO PAC 10 DELONGHI

Pourquoi mon DELONGHI PINGUINO PAC 10 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le réservoir d'eau est bien en place et qu'il n'est pas plein.

Comment nettoyer le filtre de mon DELONGHI PINGUINO PAC 10 ?

Pour nettoyer le filtre, retirez-le de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Mon DELONGHI PINGUINO PAC 10 fait un bruit anormal, que faire ?

Un bruit anormal peut être dû à un objet bloqué dans l'appareil ou à un problème de moteur. Vérifiez s'il y a des obstructions et si le bruit persiste, contactez le service client.

Comment régler la température sur mon DELONGHI PINGUINO PAC 10 ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température souhaitée. Appuyez sur les boutons appropriés pour augmenter ou diminuer la température.

Que faire si l'appareil ne refroidit pas efficacement ?

Assurez-vous que les fenêtres et les portes sont fermées. Vérifiez également que le filtre est propre et que le tuyau d'évacuation est correctement installé.

Quelle est la capacité de refroidissement du DELONGHI PINGUINO PAC 10 ?

Le DELONGHI PINGUINO PAC 10 a une capacité de refroidissement d'environ 10 000 BTU, ce qui le rend adapté pour des pièces de taille moyenne.

Comment stocker l'appareil hors saison ?

Pour le stockage, nettoyez l'appareil, retirez le filtre et rangez-le dans un endroit sec et frais. Évitez les endroits humides pour éviter la formation de moisissures.

Le DELONGHI PINGUINO PAC 10 est-il difficile à installer ?

Non, le DELONGHI PINGUINO PAC 10 est conçu pour une installation facile. Suivez les instructions du manuel d'utilisation pour le mettre en place correctement.

Puis-je utiliser le DELONGHI PINGUINO PAC 10 en mode déshumidification ?

Oui, le DELONGHI PINGUINO PAC 10 dispose d'un mode déshumidification qui peut être activé pour réduire l'humidité dans l'air sans refroidir la pièce.

MODE D'EMPLOI PINGUINO PAC 10 DELONGHI

Nous vous remercions d'avoir choisi un produit De'Longhi, le plus importante fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino.

Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino cré.

Nous vous prions de bien pouvoir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soigneusement. Ses conseils vous permettront d'obtenir les autres résultats de votre Pinguino en toute sécurité.

Estimado CLIENTE

• serial plate

• plaquette des données

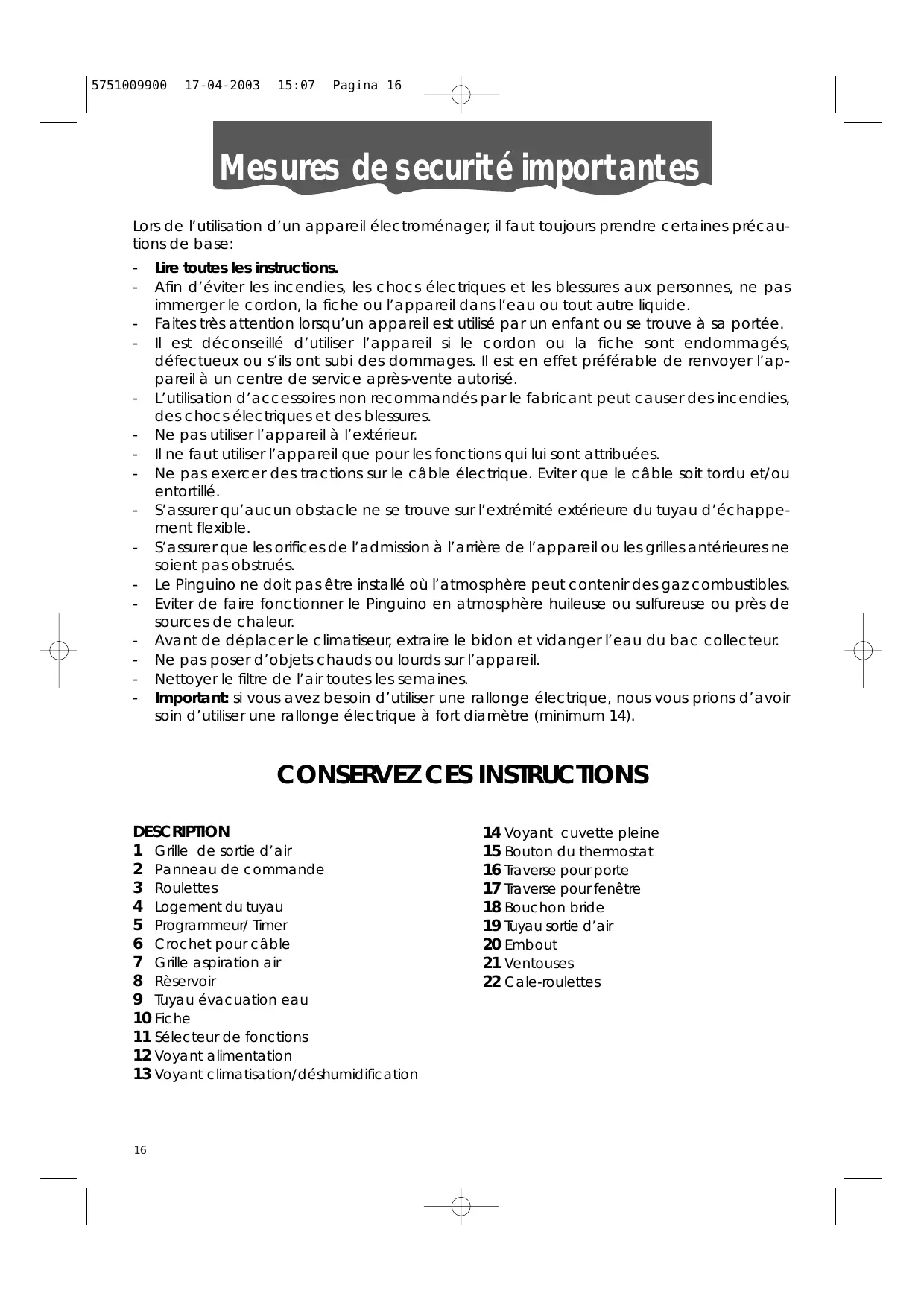

Mesures de sécurité importantes

Lors de l'utilisation d'un apparéil électroménager, il faut toujours prendre certaines précautions de base:

Lire toutes les instructions.
- Afin d'éviter les incendies, les chocs électriques et les blessures aux personnes, ne pas immerger le cordon, la fiche ou l'appareil dans l'eau ou tout autre liquide.
- Faites très attention lorsqu'un apparéil est utilisé par un enfant ou se trouve à sa portée.
- Il est déconseilé d'utiliser l'appareil si le cordon ou la fiche sont endommages, défectieux ou s'ils ont subi des dommages. Il est en effet préféable de renvoyer l'appléil à un centre de service après-vente autorisé.
- L'utilisation d'accessoires non recommandés par le fabricant peut cause des incendies, des chocs électriques et des blessures.
- Ne pas utiliser l'appareil à l'extérieur.
- Il ne faut utiliser l'appareil que pour les fonctions qui lui sont attribuées.
- Ne pas exercer des tractions sur le cable électrique. Eviter que le cable soit tordu et/ou entortillé.
- S'assurer qu'aucun obstacle ne se trouve sur l'extrémité extérieure du tuyau d'échévement flexible.
S'assurer que les orifices de I'admission à l'arrière de I'appareil ou les grilles anterieures ne soient pas obstrués.
Le Pinguino ne doit pas etre instalé ou l'atmosphère peut contir des gaz combustibles.
- Eviter de faire fonctionner le Pinguino en atmophère huileuse ou sulfureuse ou pres des sources de chaleur.
- Avant de déplacer le climatiseur, extraire le bidon et vidanger l'eau du bac collecteur.
- Ne pas poser d'objets chauds ou lourds sur l'appareil.
- Nettoyer le filtrde de l'air toutes les semaines.
- Important: si vous avez besoin d'utiliser une rallonge électrique, nous vous prions d'avoir besoin d'utiliser une rallonge électrique à fort diamètre (minimum 14).

CONSERVEZ CES INSTRUCTIONS

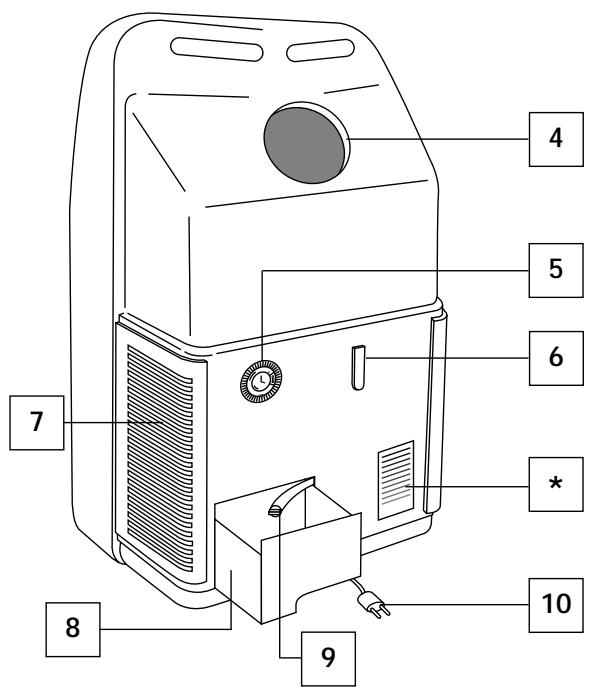

DESCRIPTION

1Grille de sortie d'air
2 Panneau de commande
3 Roublettes
4 Logement du tuyau
5Programmeur/Timer
6 Crochet pour cable
7Grille aspiration air
8 Reservoir
9 Tuyau évacuation eau
10 Fiche
11 Selecteur de fonctions
12 Voyant alimentation
13 Voyant climatisation/deshumidification

14 Voyant cuvette pleine
15 Bouton du thermostat
16 Traverse pour porte
17 Traverse pour fenetre
18 Bouchon bride
19 Tuyau sortie d'air
20 Embout
21 Ventouses
22 Cale-roulettes

Le climatiseur portable Pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24^ et 27^ et avec une humidité relative d'environ 50% .

Le climatiseur est un apparéil qui enlève l'humidité et la chaleur de lapiece dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portablesprésentent l'avantage de pouvoir être non seulement déplacés d'une piece à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre piece passé, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humiité en excès avant d'être réintroduit dans la piece. Dans Pinguino, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant; ensuite, devenue chaude et humide, elle est evacuée vers l'extérieur.

Tous les Pinguino peuvent etre également utilisés en mode seulement ventilation.

Pour tous renseignements complémentaires, vous pouvez vous adresser à:

DE'LONGHI CANADA:

Tel: [phone]

ou bien contacter notre site Internet: www.delonghi.it

Opérations préliminaires avant l'utilisation

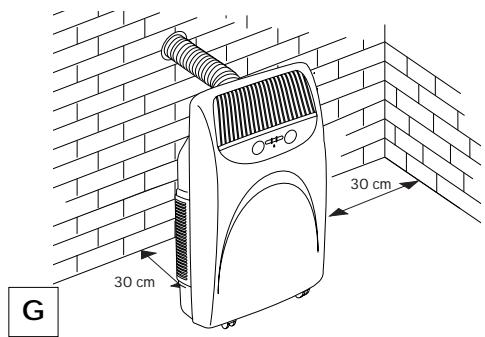

Vous trouvez ci-après toutes les indications nécessaires pour préparer de manière optimale le fonctionnement de votre nouveau climatiseur.

CLIMATISATION SANS INSTALLATION

Il suffit de quelques simples opérations et Pinguino vous garantira les conditions de bien-être souhaitées:

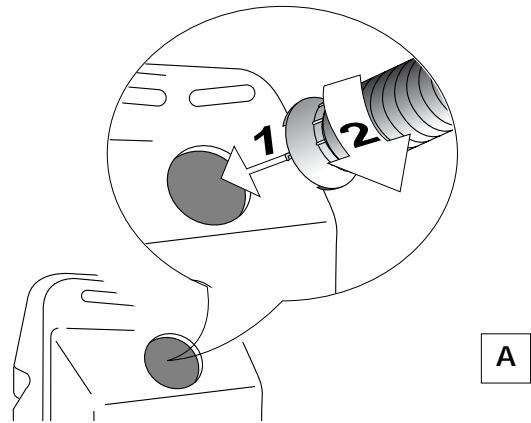

Fixez le tuyau de sortie de l'air 19 dans le logement prevu a cet effet 4 sur la partie arriere de I'appareil, en I'inserant comme illustré à la figure A.

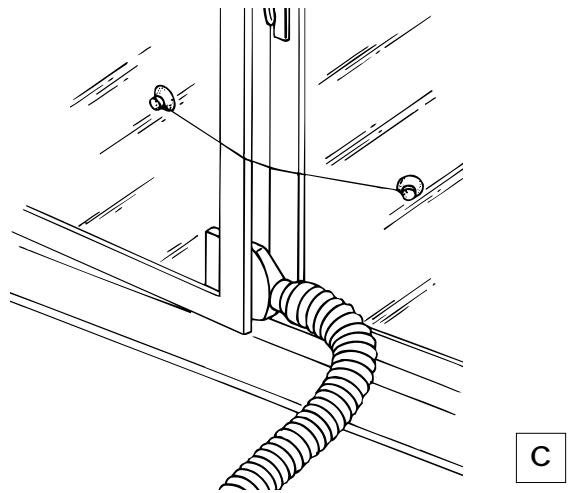

• Si vous avez une fenêtre à double battant, utilisez les ventouses [21] fournies avec l'appareil pour maintainir les vitres légèrement entrouvertes (fig. C).

• Appliquez à l'extrémité du tuyau 19 l'em-bout pour fenêtre 20.

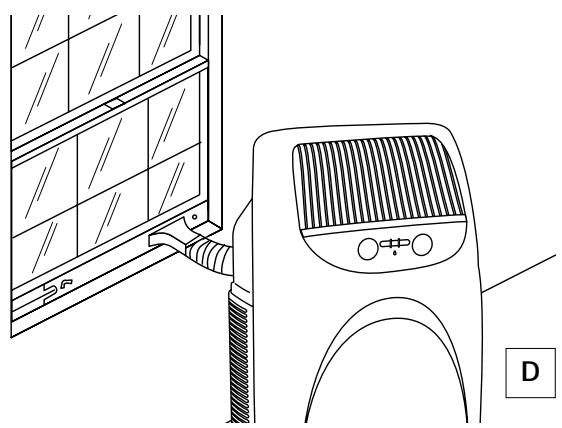

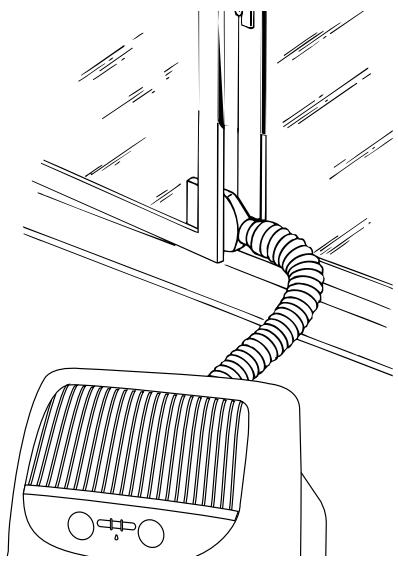

• Approche le climatiseur pres d'une fenetre ou d'une portefenetre
• Entrebailliez légèrement la fenêtre ou la portefenêtre et positionné z'embout 20 comme illustré à la figure B.

Opérations préliminaires avant l'utilisation

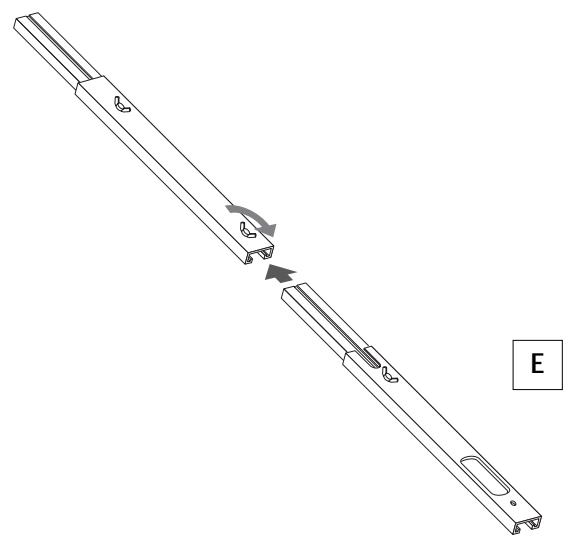

Le Pinguino est équipé d'une traverse régla-ble pour la fenêtre. Si vous aze une fenêtre à coulisses, placer la traverse 17 sur le bord de la fenêtre, étendre au maximum la traversse entre les montants du chassis de la fenêtre et baisser la fenêtre sur la traverse. Insérez l'embout 20 dans l'orifice prévu à cet effet, reliez ensuite le tuyau au climatiseur (Fig. D).

Grçá à la vis à ailettes, vous pouvez utiliser la traversé avec fenêtres glissantes. Placez le trou verifiant que une correcte installation soit garantie (voir instructiones suivantes).

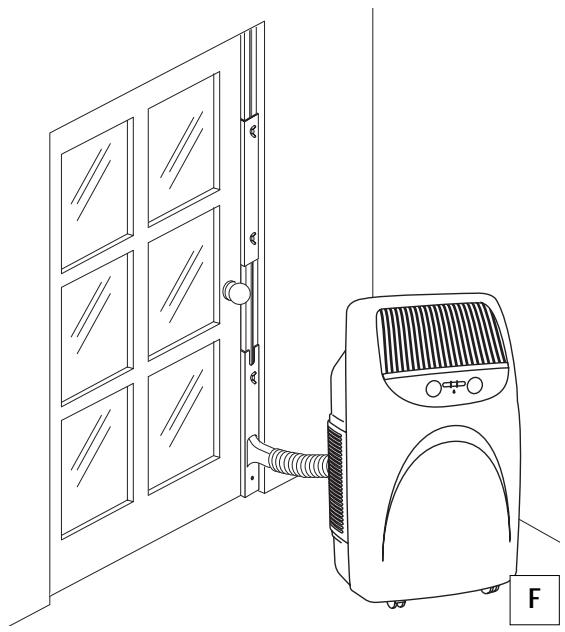

Si vous avez une portea coulisse, on peut utiliser les accessoires en dotation, pour caca faire il faut connecter les deux traverses comme reprsenté en figure E, etendre la traverse de la hauteur de la porte, enfin bloquer la traverse avec les vis ailette. A ce point lait fait fermer la porte en plaçant la traversee entre le montant du chassinis et la porte.

Insérer la buse du tuyau flexible dans la fente et puis connecter le tuyau flexible au climatiseur. (Fig. F).

Opérations préliminaires avant l'utilisation

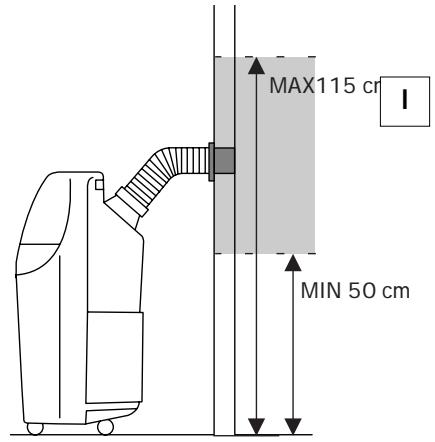

Si vous le souhaitez, Pinguino peut être aussi installé de manière semi-permanente.

Dans ce cas, vous devrez accomplir les opérations suivantes:

• Percez un trou dans un mur communicant avec l'extérieur ou bien à travers la vitre d'une fenêtre. Respectez la mesure de la hauteur et les dimensions du trou indiquées aux figures H et I.

Chaque fois que le tuyau 19 n'est pas raccordé, il est conseilé de boucher le trou au moyen du bouchon de la bride 18.

REMARQUE:

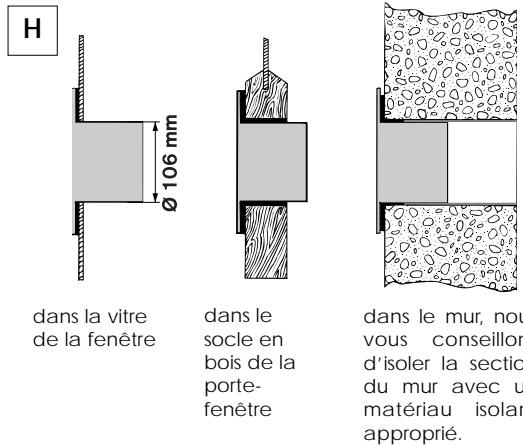

Dans le cas d'une installation semi-perma- nente, nous vous conseillons de laisser une portegement entrouverte (il suffit meme d'1 cm) afin de garantir un renouvellement suffisant de I'air dans la piece.

• Appliquez dans le trou l'accessoire bride 18 fourni avec l'appareil.
  Fixez le tuyau 19 dans le logement prevu a cet effet sur la partie arriere de l'appareil (fig. A page 18).
• Appliquez l'extrémité du tuyau 19 à la bride 18 comme illustré à la fig. I.

Le climatiseur doit être utilisé exclusivement avec le tuyau d'évacuation de l'air 19 fourni avec cet apparéil. Le fabricant decline toute responsabilité en cas d'opérations préliminaires ou utilisation non conformes aux indications containues dans ce mode d'emploi.

Mise en marche et programmation de l'ordinateil

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE ET MISE EN MARCHE DE L'APPAREIL

1. Avant de brancher la fiche dans la prise de courant, vérifie que:

2. la tension du secteur corresponde bien à la tension indiquée sur la plaque signalétique apposée sur la partie arrête de l'appléil;

3. la prise et la ligne d'alimentation électricque soient en mesure de supporter la charge de l'appareil;
4. la prise soit appropriée à la fiche [10], de l'appareil; en cas d'incompatibilité, faites replacer la prise;

5. la prise soit reliée à une installation de mise à la terre efficace. Le fabricant decline toute responsabilité en cas de non-respect de cette norme pour la prévention des accidents.

6. Avant de sélectionn la fonction souhaïée, vérifie que l'interrupteur situé sur la minuterie 5 soit sur la position I (manuel). Si vous souhaïez utiliser la minuterie, placez l'interrupteur sur la position intermédiaire (TIMER ON).

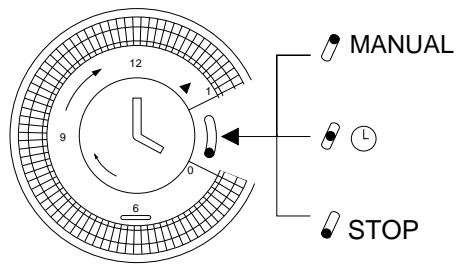

Quand I'intERRUPTeur duprogrammateur se trouve sur la position "0"(POWER OFF),I'appareil ne fonctionne pas.

MINUTERIE: MISE À L'HEURE

La minuterie/programmateur, comme toutes les horloges, doit être mise à l'heure. Par exemple, s'il est 4 heures p.m., vous devez tourner les aiguilles dans le sens des aiguilles d'une montre (en suivant le sens de la flèche) de manière à régler l'heure sur 4 p.m.

N.B.: Ne faites jamais tournier le cadran dans le sens inverse!

La minuterie est une horloge électrique qui ne fonctionne que si la fiche est branchée sur le secteur. Chaque fois que la fiche est débranchée ou que le courant est coupé, la minuterie s'arrête (l'horloge retarde) et une nouvelle mise à l'heure est nécessaire.

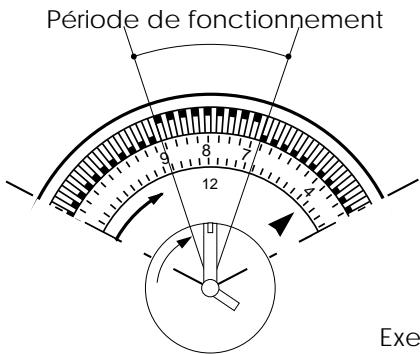

MINUTERIE: PROGRAMMATION

1) Sélectionnez les périodes de fonctionnement en poussant vers l'extérieur toutes les petites dents comprises dans l'intervalle souhaité (chaque dont correspond à 15 minutes).
2) Vérifiez que la minuterie indique l'heure exacte (voir mise à l'heure).
3) Choisissez la fonction souhaïée en suivant les instructions de la page suivante.

Exemple: de 7 p.m. à 9 p.m.

Ainsi programme, l'appareil repétera le programme préétabli tous les jours.

N.B.: Si vous souhaitez exclore le fonctionnement "par minuterie", il n'est pas nécessaire de modifier le programme; il suffit d'amener l'interrupteur sur la position I (manuel).

Sélection des fonctions

COMMENT CLIMATISER

Lorsque le climatiseur est eteint, le selecteur de fonctions 11 est sur la position "O". Pour actionner la fonction de climatisation, procedez de la maniere suivante:

1. Tournez le bouton du selecteur de fonctions dans le sens des aiguilles d'une montre:

2. En faisant Coincider le grand symbole du cristal * avec l'index de reférence, l'appareil fonctionnera en mode climatisation à la vitesse maximale de ventilation.

3. En faisant coincider le petit symbole du cristal * avec l'index de référence, l'appareil fonctionnera en mode climatisation à la vitesse minimale de ventilation.

4. Choisissez a present la température souhaïée en tournant le bouton du thermostat d'ambiance.

Remarque

La température n'est pas exprimée en degrès. Nous vous conseillons, par conséquent, de tourner le bouton du thermostat d'ambiance 15 sur la position de froid maximal: quand la température obtenue dans la piece sera la température de bien-être souhaïée, tournez lentement le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'àu moment où le thermostat intervendra pour couper le fonctionnement de l'appareil. Vous aurez ainsiprogrammé le climatiseur sur le degré exact de comport souhaïte que le thermostat maintainendra automatiquement, vous permettant d'obtenir en même temps une économie d'énergie considérable. Lorsqu'il intervient, le thermostat provoque une interruption momentanée de la fonction de climatisation et le climatiseur continuera à fonctionner en mode de ventilation seulement.

COMMENT DÉSHUMIDIFIER

Quand l'appareil fonctionne en mode climatisation, il diminue automatiquement l'exces d'humidité de l'air present dans la piece. L'humiédé est éliminée par l'intémidaire du tuyau d'évacuation 19

Si vous souhaitez éliminer l'excess d'humidité sans rafraichir la température, tournez le sélecteur de fonctions dans le sens des aiguilles d'une montre de manière à le positionner sur le symbole .

L'exceedent d'humidité condensée sera automatiquement recueilli dans le réservoir

1. Il est également possible de drainer en continu, en suivant les instructions ci-dessous.

Remarque:

En mode déshumidification, la grille de sortie de l'air diffuse de l'air plus froid par rapport à l'air ambiant. Tandis que l'air qui sort du logement du tuyau 4 situé dans la partie arrêté de l'appareil est plus chaud que l'air ambiant.

POUR ARRÊTER COMPLÉTEMENT L'AP- PAREIL, PLACEZ LE SELECTION DE FONC-TIONS 11 SUR LA POSITION "O" ET DÉBRANCHÉZ LA FICHE.

EVACUATION DE L'EAU RECUEILLIE

L'eau de condensation sera recueillie dans le réservoir amovible 8.

Possibilité également de drainer en continu.

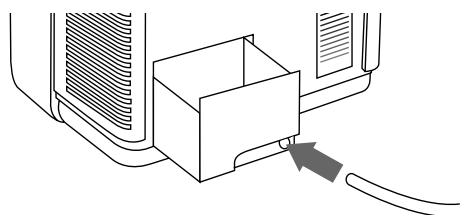

EVACUATION EN CONTINU VERS L'EXTÉRIEUR

CET APPAREIL UTILISE UN SYSTEME EXCLUSIF DE RECYCLAGE DE LA CONDENSATION POUR ELIMINER L'EXCÉS D'HUMIDITE.

DANS DES CONDITIONS NORMALES, LA CONDENSATION EST ÉLIMINÉE AUTOMATIQUEMENT.

DANS DES CONDITIONS D'HUMIDITE ELEVEE, UN EXCES D'EAU DE CONDENSATION PEUT S'ACCUMULER DANS LE RÉSERVOIR, 5 SIGNALÉ PAR L'éCLAIRAGE DE LA LAMPE TÉMOIN FULL 14. DANS CE CAS, IL SUFFIT DE VIDER LE RÉSERVOIR.

S'IL Y A BEAUCOUP D'HUMIDITE ET QUE LE PROBLEM DEVIENT FREQUENT, ÉVACUER L'EXCÉDENT D'EAU DIRECTEMENT DANS UN ÉGOUT: ENLEVER LE BOUCHON ET FIXER SUR L'EMBOUT LE TUYAU EN CAOUT-CHOUC, EN Dotation (VOIR FIGURE). VEILLEZ À POSITIONNER CORRECTEMENT LE RÉSERVOIR; DANS LE CAS CONTRAIRE LA LAMPE 14 TÉMOIN RESTERA ALLUMEE.

Conseils pratiques

Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatisationur:

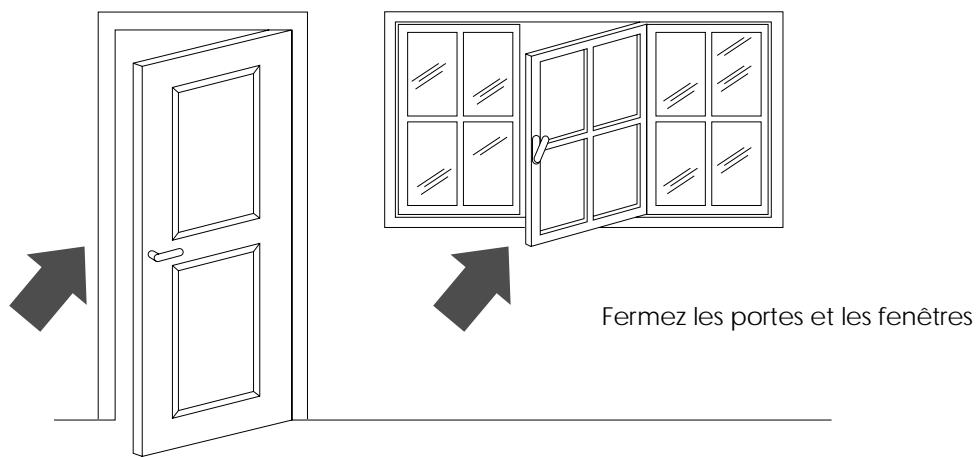

• fermez toutes les portes et les fenêtres de la pierce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseillé de laisser un entrebaillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pierce.

• Pour garantir un fonctionnement extrémanent économique de votre climatiseur, n'exposez pas la piece aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
• Ne déposez pas d'objets sur votre clima-tiseur.
  N'obstruez pas l'aspiration 20 et le refoulement de I'air 1.
  Assurez-vous qu'il n'y ait pas de sources de chaleur dans la pierce.

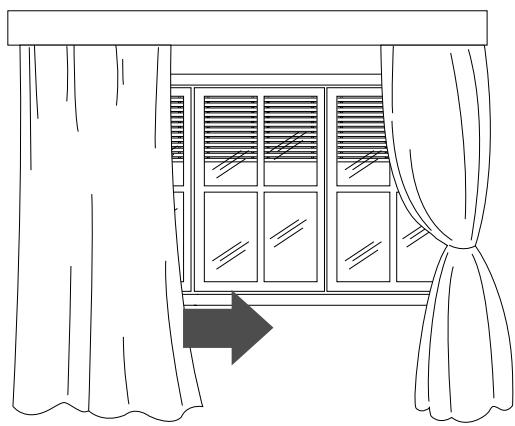

Baissez les stores ou fermez les ridesaux.

• Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez eventuèlement les 2 cale-roulettes sous les roulettes 3 avant.

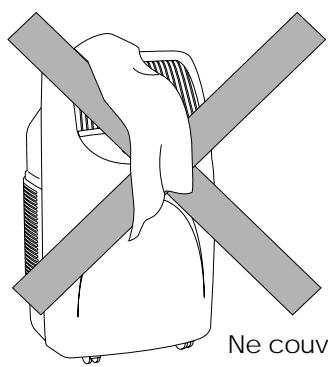

Ne couvre jamais l'appareil.

Entretien

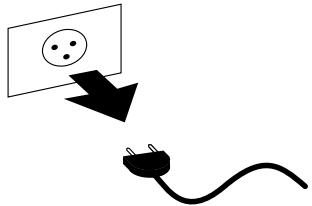

Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil en plaçant le sélecteur sur "O" et débranchez toujours la fiche de la prise de courant.

NETTOYAGE DU MEUBLE EXTERIEUR

Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essayer avec un chiffon sec.

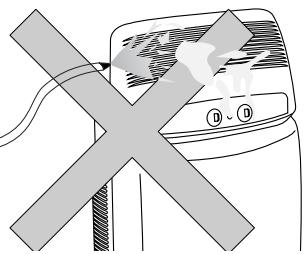

Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

Précautions

N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.

NETTOYAGE DES FILTRES À AIR

Pourmaintenirintacte toutel'efficacitédevoteclimatisation,nousvousconseillonsde nettoyerlefiltrantibacterieschaquesemaine.

Les filtres pour la purification de l'air se trouvent en dessous des deux grilles d'aspiration. Les filtres

dont en fait logés dans les grilles themselves. Pour nettoyer les filtres il faudra donc:

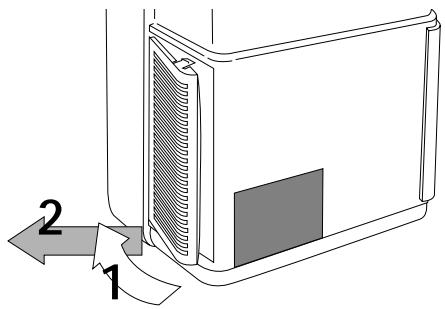

1.Enlever les grilles d'aspiration, en les tournant vers l'extérieur.

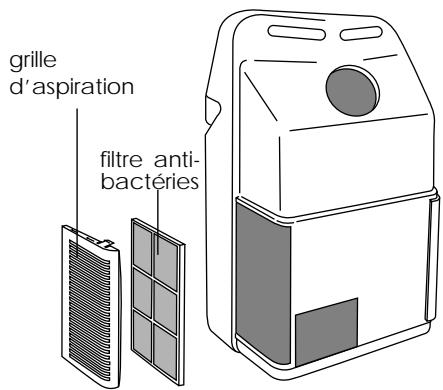

2.Enlever le filtrer en le decrochant de la grille extérieure.

Pour enlever la poussière qui s'est déposée sur le filtré anti-bacteries, utilisez un aspirateur. Si le filtré est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40^ .

Après l'avoir lavé, laissez-le sécher avant de le remettre en place.

Entretien

OPÉRATIONS À LA FIN DE LA SAISON

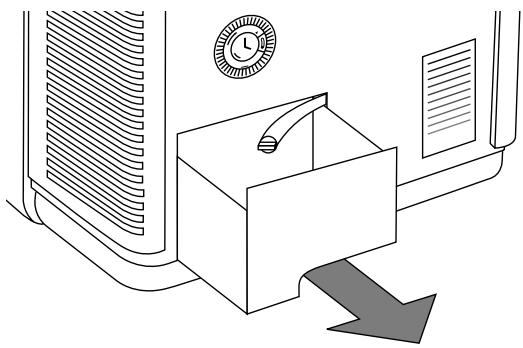

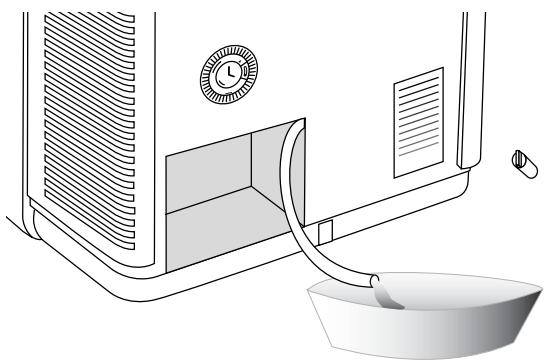

Enlevez la cuvette recueillant l'eau de condensation située sur la partie arrête du climatiseur et videz-la.

Videz l'eau résiduelle en enlevant le bouchon du tuyau de drainage.

Puis, après avoir reinséré le bouchon, positionnez à nouveau la cuvette recueillant l'eau de condensation.

Nettoyez les filtrés anti-bactéries et laissez-les sécher complètement avant de les remettre en place.

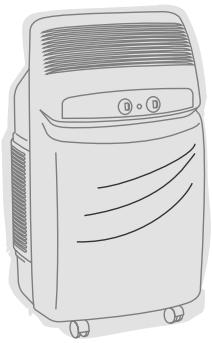

Protégez l'appareil contre la poussière en le couvrant avec un sac en plastique.

CONTROLES AU DÉBUT DE LA SAISON

Vérifiez que le cordon d'alimentation et la prise soit parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace.

Si l'appareil ne fonctionne pas normalement…

Si l'appareil ne fonctionne pas normalement, il s'agit parfois de petits inconveniants que vous pouvez résoudre facilement. Vérifiez donc scrupuleusement les brèves remarques ci-dessous avant de vous adresser au centre de Service Àpès-Vente/agree de votre zone.

PROBLÉMES	CAUSES	SOLUTIONS
Le climatiseur ne fonctionne pas	absence de courantla fiche n'est pas branchéele Selecteur de fonctions est sur la position“O”l'interrupteur de la minuterie est sur la position“0” et estprogrammé pour ne pas fonctionner en ce moment	attendezbranchez la fichedéplacez le sélection sur la position souhaïéereglez la minuterie comme souhaité(voir mise en marche de l'appareil et programmation de la minuterie).
Le climatiseur ne fonctionne quependant très peude temps	le tuyau d'évacuation subit un étranglementle tuyau d'évacuation est obstrué	déployez correctement letuyau d'évacuationverifiez s'il existe des obstaclesempêchant l'évacuationpositionnez correctement letuyau (voir opérations préliminaires avant l'utilisation)faites appel au ServiceAprés-Vente agrée.
	le tuyau d'évacuation forme trop de pris
	le ventilateur est bloqué
La lampe tímoin“cuvette pleine” estallumée	la cuvette est remple: intervention du flotteur de sécuritéla cuvette n'est pas mise en place correctement	videz la cuvettepositionnez-la correctement.
Le climatiseur fonctionne mais refroidit pas lapiece	3 minutes ne se sont pas encore écouées depuis la mise en marchepenétres ouvertesune source de chaleur (brûleur, lampe,etc.) est présente dans la piece ou il y abeucoup de monde dans la piecele tuyau d'évacuation de l'air est sorti deson logementleréglage du thermostat est trop élevéfiltrres à air encrassésla puissance du climatiseur n'est pasapproPRIÈE aux conditions et aux dimen-sions de la piece	attendez 3 minutes(dispositifde sécurité)fermez la fenêtreéliminez la source de chaleurremettez le tuyau en placediminuez le thermostatnettoyez/remplacez les filtres.

SERVICE APRES-VENTE

Conserve soigneusement la liste des centres de Service Àpres-Vente agréés de façon à repérer le centre le plus proche de chez vous.

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la pierce: 69-90 °F (21-32 °C)

Température extérieure: 69-109 °F (21-32 °C)

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation voir plaque signalétique
Puisance max. absorbée en climatisation

Puisance réfrigérante*

Nombre de vitesses du ventilateur 2

Volume air traité max. 360 m³/h

Dimensions unité interne

• largeur 452 mm
  hauteur 800 mm
• profondeur 415 mm

• poids 33 kg

• Selon les conditions ASHRAE 128P

FOR CANADA ONLY:

DeLonghi

LIMITED WARRANTY

Nous garantissons que tous les apparèils électriques DE'LONGHI sont exempts de tout défaut de matériaux et de manufacture. Notre obligation sous cette garantie est limitée au replacement ou à la réparation, gratuite en notre usine, de toutes les pieces défectueuses autres que les pièces endommagées durant le transport, qui nous seront returnées - transport payé d'avance - endeans un an après la livraison à l'acheteur-utilisateur. Cette garantie ne sera applicable que si l'apparéil a été utilisé selon les instructions du fabriquant qui accompagnament l'appareil, et sur courant alternatif (AC). Cette garantie remplace toutes autres garanties et représentations, exprimées ou impliquées, et toutes autres obligations ou responsabilités de notre part. Nous n'authorisons aucune autre personne ou coopagnie à assumer pour nous une quelconque responsabilité en relation avec la vente ou l'utilisation de nos apparèils. Cette garatie ne s'appliquera ni aux apparèils qui seront réparés ou endommagées hors de notre usine, ni aux apparèils qui auront été sujets à une mauvaise utilisation, à une néligence ou à un accident.

Si des réparations ou des pieces de rechange sont nécessaires, vous étes priés d'écrire à:

SERVICE
