MODE D'EMPLOI NAVY DELONGHI

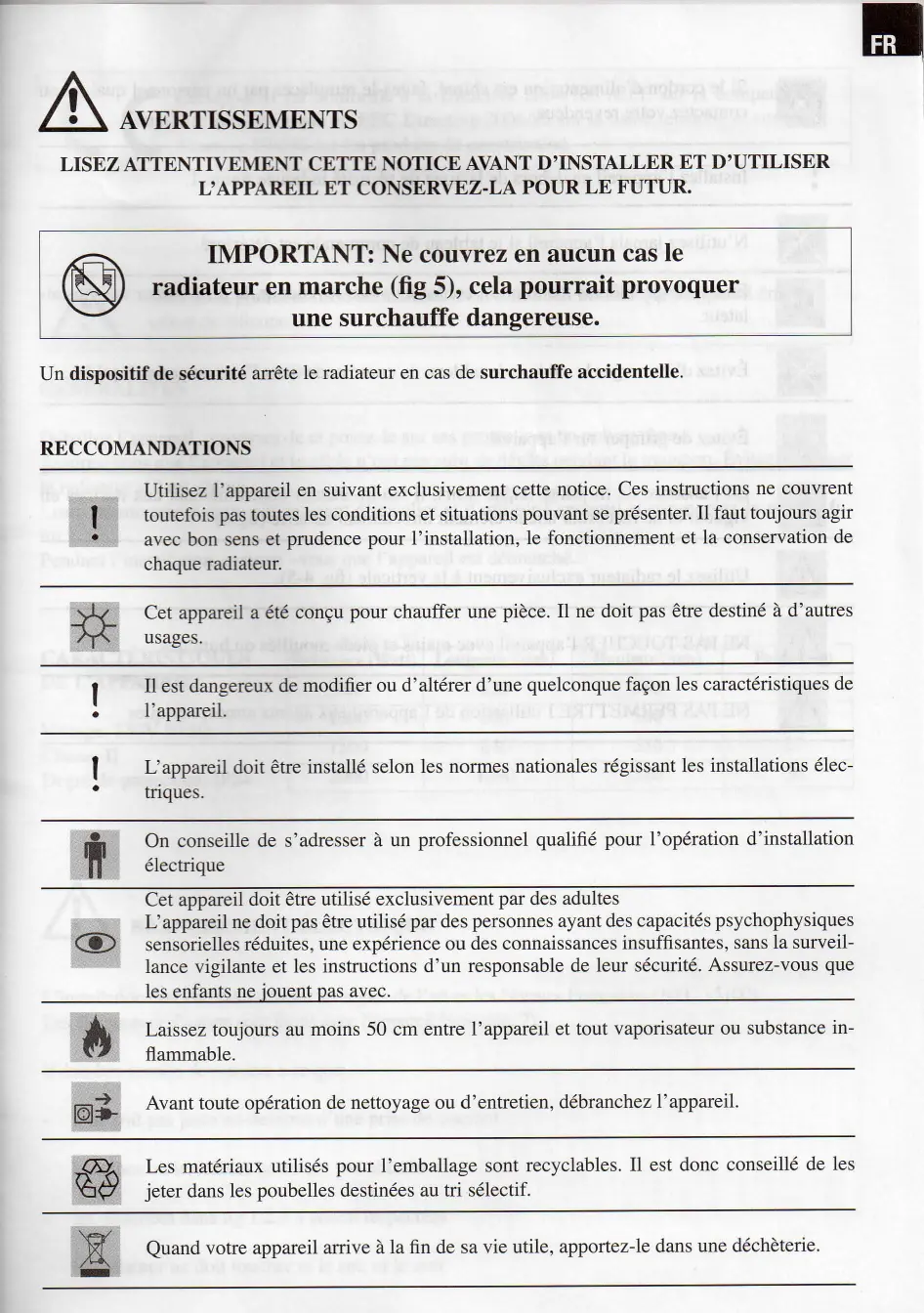

Important: ne couvrez en aucun cas le radiateur en marche (fig 5), cela pourrait provoquer une surchauffe dangereuse.
Un dispositif de sécurité arrête le radiateur en cas de surchauffe accidentelle.
RECCOMANDATIONS
| ! | Utilisez l'appareil en suivant exclusivement cette notice. Ces instructions ne couvrent toute fois pas toutes les conditions et situations pouvant seprésenter. Il faut toujours agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de chaque radiateur. |
| Cet apparéil a été concu pour chauffer une piece. Il ne doit pas être destiné à d'autres usages. |
| ! | Il est dangereux de modifier ou d'alterer d'une qualconque façon les caractéristiques de l'appareil. |
| ! | L' apparéil doit être installé selon les normes nationales régissant les installations élec-triques. |
| On conseille de s'adresser à un professionnel qualifié pour l'opération d'installation électrique |
| Cet apparéil doit être utilisé exclusively par des adults L' apparéil ne doit pas être utilisé par des personnes ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sans la surveillance vigilante et les instructions d'un responsable de leur sécurité. Assurez-vous que les enfants ne jouent pas avec. |
| Laissez toujours au moins 50 cm entre l'appareil et tout vaporisateur ou substance in-flammable. |
| Avant toute opération de nettoyage ou d'entretien, débranchez l' apparéil. |
| Les matériaux utilisés pour l'emballage sont recyclables. Il est donc conseillé de les jitter dans les poubelles destinées au tri sélectif. |
| Quand votre apparéil arrive à la fin de sa vie utile, apportez-le dans une décheterie. |
Si le cordon d'alimentation est abîmé, faites-le remplacer par un personnel qualifié ou contactez votre revendeur.
Installez l'appareil en dehors de la zone de sécurité indiquée figure 1.
N'utilisez jamais l'appareil si le tableau de commande est déterioré.
En cas de problèmes techniques, contactez votre revendeur, le distributeur ou l'installateur.
Évitez d’immerger le câble et le tableau de commande dans l’eau ou autres liquides.
Évitez de grimper sur l'appareil.
En l'absence de fil pilote (cable noir), il faudra isoler conformément aux normes en vigueur et ne raccorder aucun élément directement au terre (fig. 6)
Utilisez le radiateur exclusivement à la verticale (fig. 4-5).
NE PAS TOUCHER L'appareil avec mains et pieds mouillés ou humides.
NE PAS PERMETTRE l'utilisation de l'appareil aux agents atmosphériques
Cet appareil est conforme à la Directive 2004/108/CEE sur la compatibilité électromagnétique et EEC Directive 2006/95 sur la basse tension et sur EEC directive 89/106 sur les produits de construction
Lors de la première mise en marche, il est tout à fait normal que l'appareil émette un odeur de silicone
Généralités
Déballez l'appareil, renversez-le et posez-le sur ses protections en polystyrene.
Assurez-vous que l'appareil et le câble n'ont pas subi de dégâts pendant le transport. Évitez d'utiliser le radiateur s'il est abimé.
Lisez attentivement cette notice avant d'installer et d'utiliser l'appareil et conservez-la pour le futur.
Pendant l'installation, assurez-vous que l'appareil est débranché.
Characteristiques de l'appareil:
Voltage: 230V-50Hz
Classe: II
Degré de protection: IP24
| Puisance (Watt) | Longueur (mm) | Hauteur (mm) | Poids (Kg) |
| 700 | 520 | 580 | 16 |
| 1000 | 600 | 580 | 18 |
| 1500 | 840 | 580 | 27 |
| 2000 | 1090 | 580 | 36 |
Branchement électrique
L'installation doit être faite suivant les règles de l'art et les Normes Françaises (NFC 15100).
Les éléments de fixation sont livrés avec l'appareil (voir page 7).
Il doit être installé de manière à ce que :
- il ne soit pas juste au-dessous d'une prise de courant
- les tubes ou les câbles ne soient pas abimés
- les distances dans fig. 1, 2, 3 et 4 soient respectées
- le radiateur ne doit toucher ni le sol, ni le mur
- respectez les couleurs des conducteurs quand l'appareil est branché sur le 230V50Hz (fig. 6).
Marron = phase
Bleu/Gris = neutre
Noir = fil pilote
- La ligne d'alimentation doit être pourvue d'un interrupteur multipolaire permettant de déconnecter complètement l'appareil. Les moyens pour le débranchement doivent être incorporés dans le câblage fixe selon les règles de la connexion électrique.
- il est impératif que le circuit d'alimentation soit pourvu d'un dispositif de protection différentiellement haute sensibilité et pour un courant de fuite au maximum de 30mA
- Le branchement électrique doit se trouver à 25 cm du plancher et respecter le schéma ci-dessous :
BRANCHEMENT ELECTRIQUE DU RADIATEUR AVEC BOITIER DE COMMANDE (FIL PILOTE)
BRANCHEMENT ÉLECTRIQUE DU RADIATEUR SANS BOITIER DE COMMANDE FIG. 6
Ne raccorder aucun élément directement au terre
assurez-vous que la prise de courant ou la ligne électrique supporte l'intensité indiquée sur la plaque signalétique du radiateur.
NORMES de sécurité
Quand vous installez ou enlevez l'appareil, veillez bien à ce que l'interrupteur général soit éteint.
- Avant de pincer le mur, marquez les points exacts avec un gabarit en respectant scrupuleusement les dimensions qui varient selon le modèle (voir fig. 7, 8, 9, 10)
- Alignez le centre des supports A sur une ligne (indiquée fig. 7, 8, 9, 10 par une ligne pointillée) en vous assurant que les supports sont à la même hauteur ; marquez les trous à pincer.
- Pour les murs en briques, utilisez un foret à béton de 6mm, percez en suivant les marques et introduisez les chevilles fournies avec l'appareil.
(Pour le placoplatre, nous suggérons de tracer les montants en bois et d'y enfoncer directement des vis de 6 à bois ou d'utiliser des fixations spécifiques. Pour tout autre type de mur, demandez conseil à un spécialiste.)
- Fixez les supports muraux "A" dans les trous, en utilisant les vis fournies.
- Accrochez le radiateur aux supports.
- Pour marquer la position exacte du trou, utilisez l'une des vis fournies.
Ce support empêche tout décrochage accidentel de l'appareil.
- Retirez le radiateur des supports A et percez le trou comme pour le support A ; introduisez le tampon.
Raccrochez le radiateur sur les supports A, le support B étant inséré, et vissez-le.
Le radiateur est maintenant fixé au mur.
Les appareils doivent être installés en respectant les distances en mm, indiquées aux figures 1-2-3 et 4.
FIG. 7 700W
FIG. 8 1000W
FIG. 9 1500W
FIG. 10 2000W
Fonctionnement et utilisation

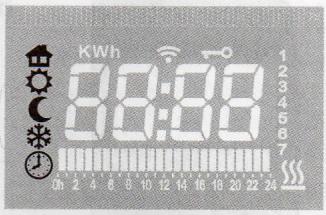

PANNEAU DE CONTROL ECRAN Récepteur infrarouges Icône bloc clavier Horloge/temperature configurée
Icône modes
KWh 8
Jours de la Semaine Barre comfort mode
Heure
Icône chauffage
Interrupteur principal

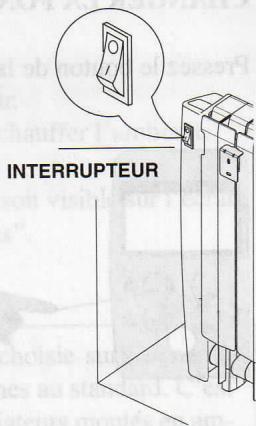

Pour allumer l'appareil, enfoncez l'interrupteur au dos de l'appareil pour la mesure sur I.
L'écran montre :
Pour allumer l'appareil, enfoncez l'interrupteur au dos de l'appareil pour la mesure sur 0.
Allumer l'appareil
Pressez le bouton on/stand-by pour allumer l'appareil.
L'écran montre le temps courant dans la fonction chrono, la température désirée est montrée dans les autres modes.
D'efinition de la temperature de confort et de NUTI
Deux niveaux différents de température peuvent être définis:
Confort est la température utilisée par les fonctions chrono, fil-pilote et comport; nuit est la température utilisée par la fonction "nuit".
Dans chaque mode d'exploitation la température de référence peut être précisée en pressant le bouton "plus-moins".
La plage de réglage de la température va de 7°C à 35°C.
Changer la fonction

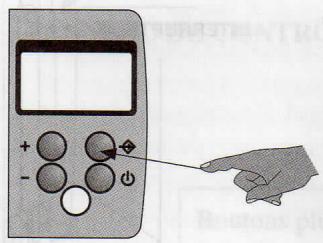

Pressez le bouton de la fonction pour sélectionner les fonctions d'exploitation.
Une petite icône indique les fonctions, voir la légende ci-dessous :
| | | | | 2h |
| Chrone | Pilot wire | Confort | Nuit | Anti-gel | Marche forcee |
Description des modes
| Chrono | - Programmation journalière et hebdomadaire prévoyant deux niveaux de températures (Confort et Nuit) établis heures après heures par l'utilisateur. - Toutes les commandes du FIL-PILOTÉ sont disjonctées exceptée la commande d'arrêt. |
| Fil pilote | - La température est élatedé par le FIL-PILOTÉ - Toutes les commandes du FIL-PILOTÉ sont actives |
| Confort | - La température de 'confort' correspond à la température souhaitée par l'utilisateur. - Etat 'confort' avec température correspondante. - Toutes les commandes du FIL-PILOTÉ sont disjonctées exceptée la commande d'arrêt. |
| Nuit | - La température nuit est可以选择 par l'utilisateur pour l'économie énergétique pendant la nuit. - Etat 'Nuit' avec température correspondante. - Toutes les commandes du FIL-PILOTÉ sont disjonctées exceptée la commande d'arrêt. |
| Anti-gel | - Température de sécurité minimum: la barrière a été fixée à 7 °C. - Toutes les commandes du FIL-PILOTÉ sont disjonctées exceptée la commande d'arrêt. - L'appareil s'allume automatiquement si la température ambiente descend au-dessous de 7°C. |
| 2h Marche forcee | - La fonction marche forcee est utilisé pour augmenter plus rapidement la piece - L'appareilCHAFFE continuèlement pour 2 heures |
| Stand-by | - Le récepteur est en conditions de Stand-by. - Toutes les commandes du FIL-PILOTÉ sont disjonctées exceptée la commande d'arrêt. |
Mode confort
La température du compteur correspond à la température désirée par l'utilisateur.
Cette mode d'exploitation est prévue pour l'usage normal de l'appareil pour chauffer l'ambiant.
- Pressez le bouton "mode" jusqu'à ce que l'icône de la fonction confort soit visible sur l'écran.
- Modifiez si nécessaire la température désirée avec les boutons "plus-moins".
La température de la pièce peut être identique à la température sur l'appareil seulement pour les radiateurs qui sont placés dans conditions proches au standard. C'est normal que l'on doive régler de façon différente les thermostats de radiateurs montés en ambiances différentes pour obtenir la même température (influence de l'environnement).
Mode nuit
La température pour la nuit est habituellement inférieure par rapport à la température du compartiment. Il est conseillé d'utiliser cette mode quand la pièce est vide pour 2 heures ou plus.
- Pressez le bouton "mode" jusqu'à ce que l'icône de la fonction nuit Ⓓ soit visible sur l'écran.
- Modifiez si nécessaire la température désirée avec les boutons "plus-moins".
Mode anti-gel
Dans le mode anti-gel, la température de référence est fixée à 7°C. L'appareil commence automatiquement à chauffer quand la température de la pièce va au-dessous de 7°C. Il est conseillé d'utiliser cette mode quand la pièce est vide pour un jour ou plus.
- Pressez le bouton "mode" jusqu'à ce que l'icône de la fonction anti-gel
soit visible sur l'écran.
Marche forcée (2H)
En même temps qu'il chauffe, voire l'appareil sèche les serviettes qui le recouvrent. Cependant, si vous souhaitez accélérer le séchage de vos serviettes ou augmenter plus rapidement la température de votre pièce, vous pouvez mettre en action la fonction marche forcée. - Pressez le bouton "mode" jusqu'à ce que l'icône "2h" soit visible sur l'écran.
- Dans ce cas, la fonction de réglage de la température est exclue pour 2 heures et l'appareil chauffe continuellement.
- L'interrupteur s'éteint après 2 heures et le thermostat reprend le réglage de la température.
- Dans tous les cas, il est possible de rétablir le réglage automatique de la température en appuyant sur le bouton mode.
Mode chrono
Cette mode permet à l'utilisateur de définir des températures différentes pendant le jour. La température "haute" (correspondante à la température de confort), la température "basse" (correspondante à la température nuit) et les heures peuvent être programmées (voyez l'illustration ci-dessous).
Sélectionner le jour et heures courants

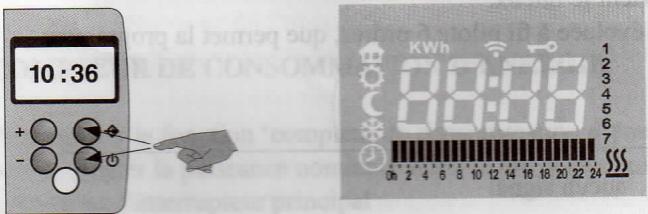

Pressez les boutons "mode" et "stand-by" simultanément pour entrer dans la fonction de configuration.
Le point qui indique le jour clignote : pressez "plus" ou "moins" pour trouver le jour. Pressez le bouton "mode" pour confirmer.
"Heure" clignote maintenant : utilisez les boutons "plus" et "moins" pour sélectionner. Confirmer avec le bouton "mode".
Répétez la même procédure pour les minutes.
b) Définir le programme hors d'heure.
En commence avec le premier jour, seLECTIONner la sequence désirée. Avec les boutons "plus" et "moins" on peutCHOISIR LA TEMPERATURE "haute"(confort, barre pleine) ou "baisse"(nuit, barre vide) pour chaque heures.
Pressez "mode" pour confirmer et répétez la procédure pour chaque jour de la semaine.
Mode fil pilote
Quand Mode Fil Pilote est active, l'appareil est géré par un système centralisé programmable, qui désigne le mode de fonctionnement qui convient le mieux.
Cet appareil reconnaît aussi la version plus évoluée à fil pilote 6 ordres, qui permet la programmation des périodes suivantes:
| Confort | aucun signal |
| Abaissement | 3 - 4°C moins de la température de comport (signal: alternance complète) |
| Hors gel | 7°C (signal: 1/2 alternance négative) |
| Arrêt Chauffage | (signal: 1/2 alternance positive) |
| Abaissements complémentaires | 1°C par rapport à la position comport |
| Abaissements complémentaires | 2°C par rapport à la position comport |
L'utilisateur peut programmer la température désirée dans la pièce :
- Pressez le bouton "mode" jusqu'à ce que l'icône de la fonction fil pilote soit visible sur l'écran.
- Modifiez si nécessaire la température désirée avec les boutons "plus-moins".
C'est le mode de fonctionnement normal qui est toujours sélectionné quand il n'y a pas de central Fil-Pilote.
On peut protéger l'appareil des modifications involontaires par les enfants.

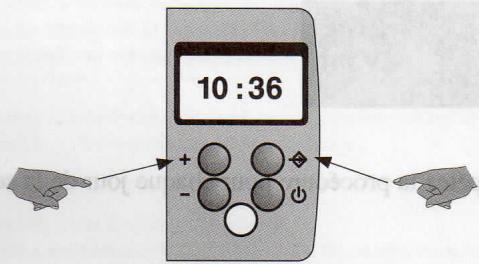

Enclencher simultanément pendant 3 secondes les touches 'plus et mode', pour bloquer le clavier.
Opérer de même façon pour débloquer le clavier.
Compteur de consommation d'energie
Pour utiliser la fonction 'compteur de consommation d'énergie', il faut, lors de la première mise en service, régler la puissance nominale selon la procédure suivante:
- Eteignez l'interrupteur principal 2.2 Rallumez l'interrupteur principal tout en maintennant la pression sur les boutons + et -.
- Rallumez l'interrupteur principal tout en la visualisation en W et 3. Maintenez la pression sur le bouton (+) pour programmer la puissance nominale visualisée en W et contrôlez celle-ci sur la plaque signalétique.
- Maintenez la pression sur le bouton mode pour confirmer la programmation.
Pour afficher l'énergie consommée par l'appareil, appuyez et maintenez la pression pendant plus de 5 secondes sur les boutons mode et -. L'écran affichera l'énergie consommée en kWh.
Fonctionnement défectueux
Si sur l'écran paraît un message "ALL", le capteur de température ne fonctionne pas correctement. Eteignez l'appareil et contactez le magasin où vous avez fait l'achat ou votre installateur.
CAUSES Possibles de fonctionnement defectueux
| L'appareil ne chauffe pas | Assurez-vous que l'interrupteur soit dans la position I et le radiateur soit connecté correctement au réseau électrique. |
| L'appareil ne chauffe pas | Vérifiez la température de la pierce et la température programmée. |
| L'appareil chauffe de façon continue | Assurez-vous que le radiateur n'est passtalk d'une prise d'air |
| L'appareil chauffe de façon continue | Assurez-vous que la température programmée n'a pas été modifiée |
Si le problème n'est pas résolu, contactez votre installateur.
Entretien
Le radiateur n'exige aucun entretien spécial. C'est suffisant d'enlever la poussière avec un tissu sec doux. Nettoyez le radiateur seulement quand il est froid. N'utilisez pas de poudres abrasives ou de dissolvants. Si nécessaire, enlevez les accumulations de saleté avec un aspirateur.
Traitement de la transmission de l'information entre la télécommande et le radiateur
Lorsque toutes les informations ont été imposées, dirigez la télécommande
vers le récepteur de l'appareil.
Poussez le bouton Mode pour 3 secondes : pendant la transmission, l'icône est visible.
Attention
En cas de batteries à plat, le dispositif affichera “batt” sur l'écran.
Garantie
GARANTIE Le constructeur garantit à ses clients tous les droits spécifiés dans la directive européenne 1999/44/CE, ainsi que les droits des consommateurs reconnus par les législations nationales.
La garantie couvre notamment les non-conformités et les défauts de production existant au moment de la vente du produit et constatés avant deux ans à compter de la date d'achat. Elle donne le droit au client d'obtenir la réparation gratuite du produit défectueux ou son remplacement s'il n'est pas réparable.
Les droits susmentionnés sont annulés dans les cas suivants :
- défains causés par des usages autres que ceux spécifiés dans la notice, qui fait partie intégrante du contrat de vente;
- défauts causés par une rupture accidentelle, par négligence ou effraction.
Le constructeur décline toute responsabilité en cas de dommages ou de blessures, causés directement ou indirectement à des personnes, des objets ou des animaux domestiques et découlant de l'inobservation des prescriptions indiquées dans la notice, avec une séquence particulière aux avertissements concernant l'installation et la mise en service du produit.
Pour bénéficier des droits susmentionnés, le Client doit contacter son distributeur ou son installateur et présenter une preuve d'achat délivrée par le vendeur et établissant la date d'achat du produit.
Avertissements pour l'élimination correcte du produit aux termes de la Directive européenne 2002/96/EC.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.
Éliminer séparément un appareil électroménager permet d’éviter les retombées négatives pour l’environnement et la santé dérivant d’une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément les appareils électroménagers, le produit porte le symbole d’un caisson à ordures barré.
