HUSKYLOCK S15 - Machine à coudre surjeteuse HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre surjeteuse (overlock)
Marque	HUSQVARNA
Modèle	HUSKYLOCK S15
Dimensions (L x P x H)	301 x 280 x 270 mm
Poids	6,0 kg
Alimentation	220-240 V (pédale GTC) ou 100-120 V (pédale GTE)
Vitesse de couture maximale	1300 points/min
Longueur de point	1,0 - 4,0 mm
Rapport d'entraînement différentiel	0,7 - 2,0
Largeur de point overlock	Aiguille gauche : 5,2 - 6,7 mm ; aiguille droite : 3,0 - 4,5 mm
Largeur de point ourlet roulé	Environ 1,5 mm
Système d'aiguilles	INSPIRA ELx705 (tailles #12/80, #14/90)
Nombre d'aiguilles	2, possibilité d'utiliser 1 aiguille
Nombre de fils	2, 3 ou 4
Éclairage	Lampe LED intégrée
Course de la barre d'aiguille	27 mm
Élévation du pied presseur	4,5 mm
Fonctions principales	Surfil overlock 2/3/4 fils, ourlet roulé, point flatlock, point échelle, surfil avec cordonnet, entraînement différentiel réglable, coupe-fil intégré
Entretien et nettoyage	Nettoyage régulier des peluches avec brosse, graissage périodique des pièces mobiles avec huile spéciale machine à coudre
Sécurité	Interrupteur de sécurité sur capot avant, arrêt automatique en cas d'ouverture, prise polarisée (USA/Canada), protection contre les chocs électriques
Pièces détachées et réparabilité	Lames de cutter (supérieur amovible et inférieur fixe), aiguilles, convertisseur 2 fils, pied presseur interchangeable ; service technique agréé recommandé
Informations générales	Machine bras libre (plateau amovible), enfilage codé couleur, tableau de points fourni, housse de protection incluse

FOIRE AUX QUESTIONS - HUSKYLOCK S15 HUSQVARNA

Comment enfiler la machine HUSKYLOCK S15 ?

Suivez l'ordre : boucleur supérieur (vert), boucleur inférieur (bleu), aiguille droite (rouge), aiguille gauche (jaune). Un diagramme codé couleur se trouve à l'intérieur du capot avant. Utilisez les pincettes pour faciliter le passage du fil dans les trous.

Que faire si l'aiguille se casse ?

Vérifiez que l'aiguille est correctement insérée (partie plate vers l'arrière) et que la vis de serrage est bien fixée. Ne tirez pas sur le tissu pendant la couture. Utilisez une aiguille adaptée au tissu (taille #14/90 pour tissus lourds).

Comment régler la tension du fil ?

Les tensions sont réglées par des molettes codées : jaune (aiguille gauche), rouge (aiguille droite), vert (boucleur supérieur), bleu (boucleur inférieur). Augmentez le chiffre pour plus de tension. Consultez le tableau des points pour les réglages recommandés.

Pourquoi le tissu fait des plis ou n'avance pas correctement ?

Vérifiez l'entraînement différentiel : réglez-le entre 0,7 et 2,0 selon le tissu. Pour les tissus extensibles, utilisez une valeur supérieure à N ; pour les tissus légers, une valeur inférieure. Ajustez aussi la pression du pied presseur.

Comment réaliser un ourlet roulé ?

Placez le levier de languette de point sur 'R'. Utilisez l'aiguille droite et le boucleur inférieur (2 fils) ou les deux boucleurs (3 fils). Réglez la longueur de point sur 'N-2' et ajustez les tensions selon le tableau. Faites un essai sur une chute.

Comment entretenir la machine ?

Débranchez la machine. Ouvrez le capot avant et enlevez les peluches avec la brosse fournie. Graissez les pièces mobiles indiquées avec de l'huile pour machine à coudre. Essuyez l'excès d'huile avant utilisation.

Puis-je utiliser un fil décoratif ?

Oui, pour le point flatlock ou l'ourlet roulé, placez un fil décoratif dans le boucleur supérieur et des fils normaux dans l'aiguille et le boucleur inférieur. Cela donne un rendu esthétique.

Comment changer les lames de coupe ?

Débranchez la machine. Placez le cutter supérieur amovible en position d'inactivité. Desserrez la vis du cutter fixe, retirez-le et insérez une nouvelle lame. Serrez la vis. Remettez le cutter supérieur en position de travail.

La machine ne coud pas lorsque le capot avant est ouvert ?

C'est normal : un interrupteur de sécurité empêche la machine de fonctionner capot avant ouvert. Fermez le capot correctement en le faisant glisser vers la gauche jusqu'au déclic.

Comment utiliser le convertisseur 2 fils ?

Installez-le sur le boucleur supérieur : amenez le boucleur en position basse, insérez la goupille du convertisseur dans le trou, alignez la nervure et le point. Utilisez ensuite l'aiguille gauche et le boucleur inférieur pour un point overlock 2 fils.

MODE D'EMPLOI HUSKYLOCK S15 HUSQVARNA

Lors de l'utilisation d'un apparéil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes :

Lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique.

DANGER - Pour éviter tout risque d'électrocution :

• Une machine à coudre branchée ne doit jamais être laissée sans surveillance. Débranchez toujours la machine du réseau électrique immédiatement après usage et avant de la nettoyer.

DANGER - Pour éviter tout risque de brûlure, d'incendie, d'électrocution ou de blessure :

• Cette machine à coudre ne doit pas être utilisée par des personnes (y compris des enfants) aux capacités physiques, mentales et sensorielles réduites ou ne possédant pas l'expérience et les connaissances nécessaires à moins qu'elles n'aient reçu des instructions spécifiques ou bénéficient de la surveillance d'une personne responsable de leur sécurité pour utiliser la machine à coudre.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine à coudre.
• N'utilisez cette machine à coudre que pour l'usage prévu, comme déscrit dans ce manuel. N'utilisez que les accessoires recommendés par le fabricant, conformément à nos indications.
• Ne faites jamais fonctionner la machine à coudre si la prise ou le cordon d'alimentation sont endommages, si elle ne fonctionne pas correctement ou si elle est tombée par terre, ou a été au contact de l'eau. Retournez la machine au revendeur ou au centre de service technique le plus proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique.
• Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Évitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.
• N'approche pas les doigs des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.
• Utilisez toujours la plaque à aiguille appropriée. L'iguille risque de se casser avec une plaque non adaptée.
• Porter des lunettes de sécurité.
  N'tutilisez jamais d'aiguilles courbes.
• Ne tirez pas sur le tissu et ne le poussez pas pendant la couture. Vous éviterez ainsi de désaxer l'iguille puis de la casser.
• Éteignez la machine (position "0") lors des réglages au niveau de l'aiguille, par exemple : enfilage de l'aiguille, changement d'aiguille, changement de pied presseur, etc.
• Débranchetz always the machine a coudre pour retirer les couvercles, pour le graissage, ou pour tout autre réglage de service par l'utilisateur, mentionné dans le manuel d'instructions.
• Ne faites jamais tomber ou ne glissez aucun objet dans les ouvertures.
• N'utilise pas la machine à l'extérieur.
  Nutilisez pas Your machine a proximite de bombes arosols ou de vaporisateurs ou lorsque de l'oxygene est administré.
• Pour débrancher, commencez toujours par eteindre votre machine (interrupteur en position 0).
• Ne débranchez pas la machine en tirant sur le cordon. Pour débrancher, saisir la prise, et non le cordon.
  Tenez la prise quand vous enroulez le cordon dans l'enrouleur. Ne la faites pas "claquer" contre l'enrouleur.

CONSERVEZ CES INSTRUCTIONS

Table des matieres

Composants de la machine. 4

Accessoires. 5

Brancher la pédale à l'alimentation électrique 5

Installation de la potentie de fil téléscopique. 6

Fixer la corbeille. 6

Ouvrir et fermer le capot avant 6

Retirer et remplacer le plateau. 6

Releveur de pied presseur 7

Changement des aiguilles 7

Changement du pied presseur 7

Detacher le cutter supérieur amovible. 8

Poser le convertisseur overlock à 2 fils. 8

Enfilage de la machine 9

Enfilage du boucleur supérieur (vert). 10

Enfilage du boucleur inférieur (bleu) 11

Enfilage de la boucle droite (rouge) 12

Enfilage de la boucle gauche (jaune) 12

Changement de fil. 13

Commencer a coudre. 13

Réglages de la tension du fil 14

Ajustement de l'entrainment différentiel. 15

Ajustement de la pression du pied presseur 16

Réglages de la largeur de point 16

Réglages de la longueur de point 16

Réglage du levier de languette de point 17

Couture de bord roulé 17

Couture flatlock. 18

Overlock avec cordonnet 19

Placement des épingle 19

Fixer la chaînette 19

Entretien de la machine 20

Nettoyage 20

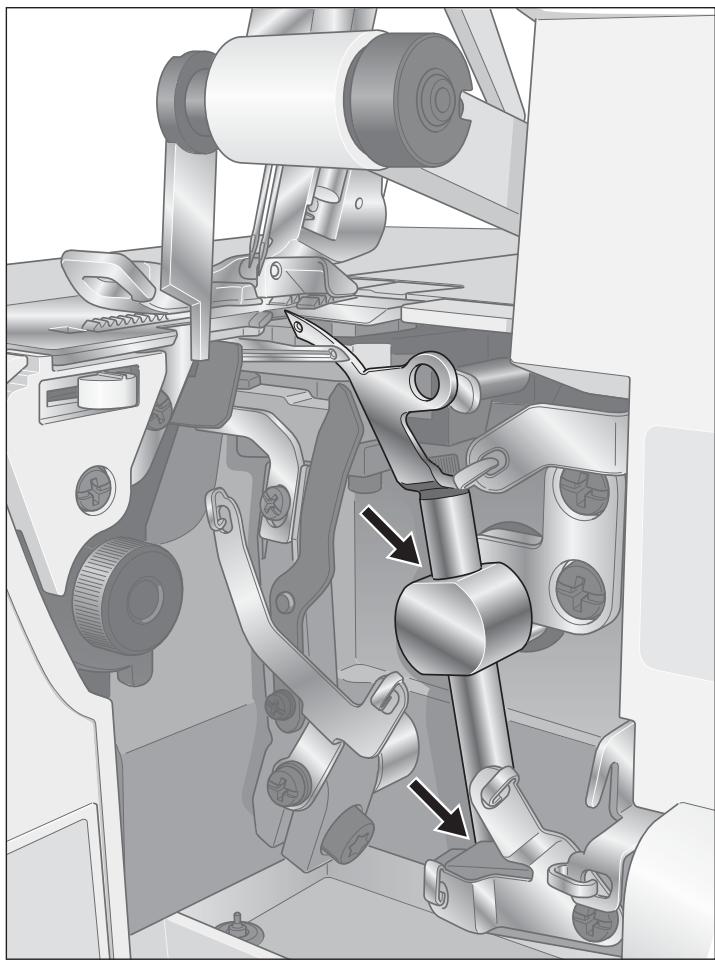

Graissage. 20

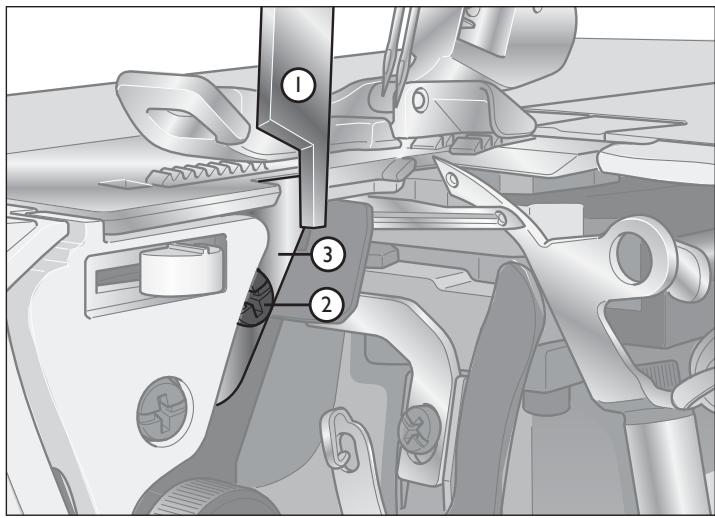

Remplacement du cutter fixe. 21

Rangement. 21

Entretien. 21

Dépannage 22

Tableau des points 23

Tableau des tissus / aiguilles / fils 27

Specifications 27

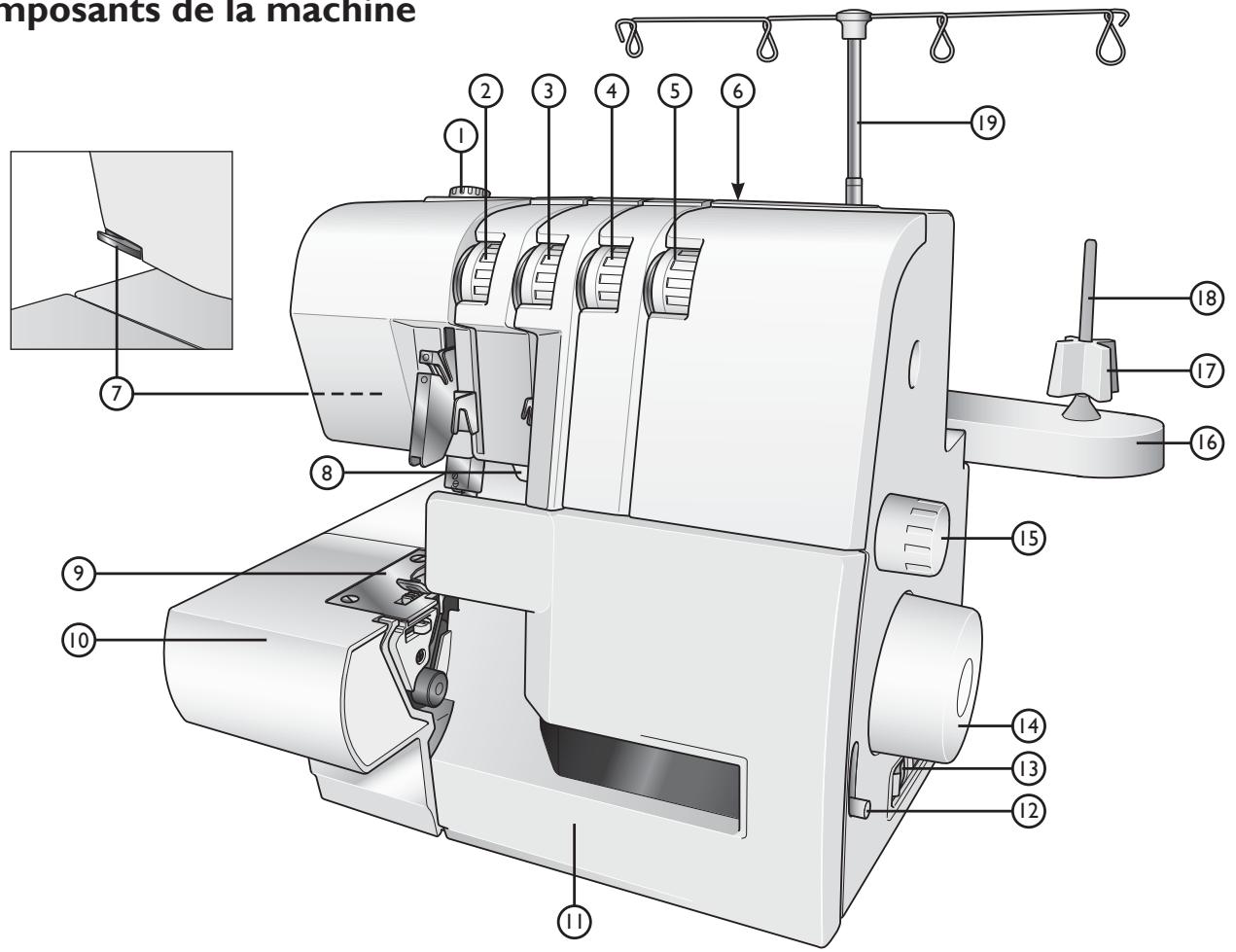

Composants de la machine

1. Bouton d'ajustement de la pression du pied presseur
2. Bouton de tension de fil d'aiguille gauche (jaune)
3. Bouton de tension de fil d'aiguille droit (rouge)
4. Bouton de tension de fil du boucleur supérieur (vert)
5. Bouton de tension de fil du boucleur inférieur (bleu)
6. Poignée
7. Coupe-fil
8. Releveur de pied presseur
9. Plaque à aiguilles
10. Plateau
11. Capot avant

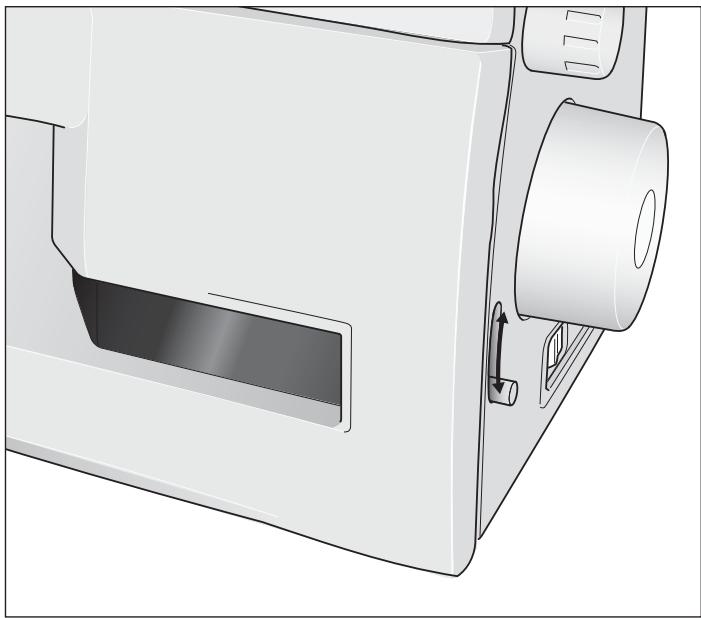

12. Levier de réglage d'entrainment différentiel
13. Interrupteur d'alimentation et d'éclairage
14. Volant
15. Bouton de longueur de point
16. Porte-bobine
17. Support de bobine
18. Broche porte-bobine
19. Potence de fil téléscopique

1. Pied presseur
2. Cutter supérieur amovible
3. Cutter inférieur fixe
4. Boucleur inférieur
5. Boucleur supérieur
6. Levier de languette de point
7. Bouton d'ajustement de la largeur de coupe/largeur de couture

Accessoires

1. Jeu d'aiguilles avec trois aiguilles, taille #14/90 et deux aiguilles, taille #12/80. Deux aiguilles, taille #14/90, sont fixées à la machine à la livraison.
2. Tournevis
3. Pincettes
4. Disques de dévidage du fil (4).
5. Brosse anti-peluches
6. Lame de couteau (pour le cutter inférieur fixe)
7. Convertisseur 2 fps
8. Filets de bobine de fil (4)
9. Corbeille
10. Housse

Brancher la pédale et l'alimentation électrique

Pédale à utiliser avec cette machine :

• Type GTC pour 220-240 V
• Type GTE pour 100-120 V

Avant de brancher votre machine, assurez que la tension est la même que celle indiquée sur la plaque signalétique sous la machine. Les specifications peuvent varier d'un pays à un autre.

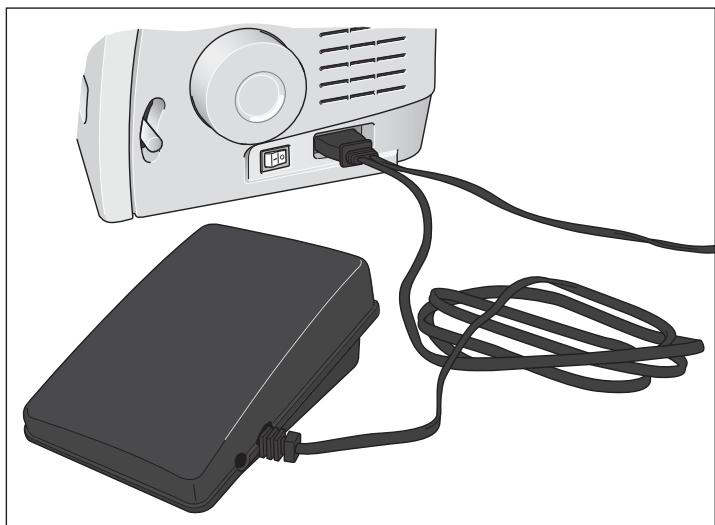

1. Brancher le cordon de la pédale/alimentation électrique à la fiche sur la machine.
2. Brancher la fiche du cordon d'alimentation dans la prise électrique.
3. Mettez l'interrupteur d'alimentation sur « - » pour allumer la machine.
4. Appuyez sur la pédale de commande pour commencer à coudre. Utilisez la pédale pour régler la vitesse de couture. Plus vous appuyez fort, plus la machine coudra rapidement. Pour arrêter de coudre, enlevez votre pied de la pédale.
5. Mettez l'interrupteur d'alimentation sur « O » pour éteindre la machine.

Remarque : Lorsque le capot avant est ouvert, l'interrupteur de sécurité est activé et empêche la machine de coudre, même si la pédale est enforcée.

Pour les États-Unis et le Canada :

Cette machine à coudre est équipée d'une prise polarisée à sens unique (une fiche est plus large que l'autre), pour éviter tout risque d'électrocution. Si la fiche ne s'adapte pas totalement dans la prise, returnez la fiche. Si le problème persististe, contactez un électricien qualifié pour une installation appropriée et dans les normes.

ATTENTION! Toute modification de la prise est à procrire!

(1)

⑤

(8)

10

Installation de la potentie de fil téléscopique

Étirez la potentie de fil téléscopique à sa hauteur maximale, puis faites-la tourner jusqu'à ce qu'elle s'enclenche en place.

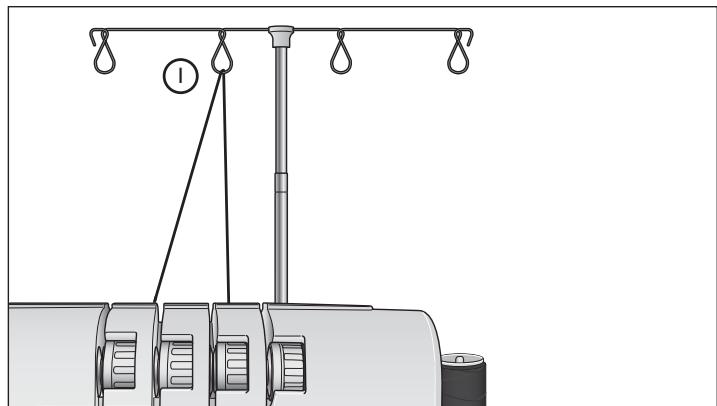

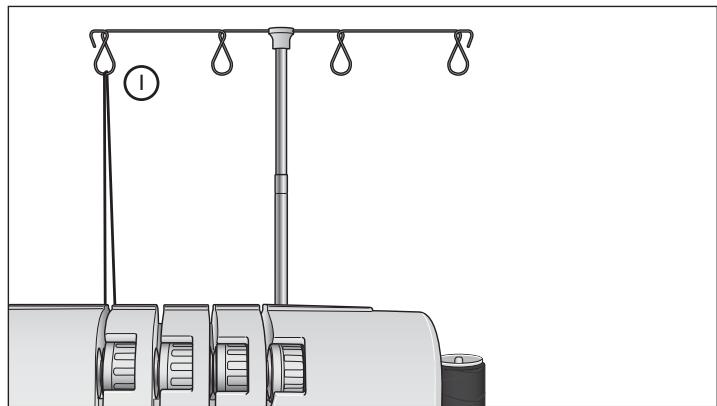

Placez les bobines de fil sur les supports de bobine sur le portebobine.

Si la machine est déjà enfilée, tirez les fils pour empêcher qu'ils ne s'emmèlent.

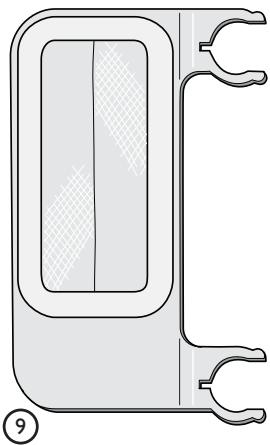

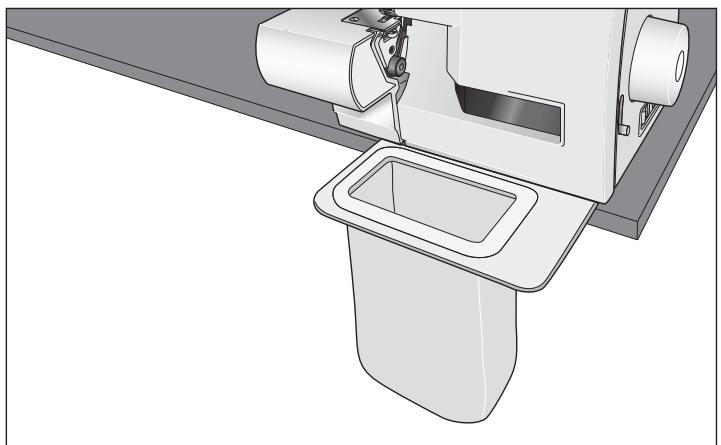

Fixer la corbeille

Positionné la machine pour que l'avant soit presque aligné au bord de la table. Insérez les crochets en U de la corbeille sur les deux ventouses sous la machine. Assurez que les chutes tombent dans le filt lors de la couture.

Ouvrir et fermer le capot avant

Ouvrir le capot avant

Enoncez tout d'abord le capot le plus loin possible sur la droite, puis tirez-le vers le bas vers vous.

Fermer le capot avant

Tirez tout d'abord le capot vers le haut et faites-le glisser vers la gauche jusqu'à ce qu'il se bloque.

Remarque: Le capot avant est équipé d'un interrupteur de sécurité et la machine ne coudra pas si le capot avant est ouvert.

Retirer et remplacer le plateau

Couturebraslibre

Cette machine se transforme en machine bras libre en retardant simplement le plateau. Le bras libre facilitite la couture de morceaux difficiles à atteindre, comme les emmanchures et le surfilage de revers de pantalon.

Retirer le plateau

Faire glisser le plateau vers la gauche et le prisoner de la machine tout en appuyant sur le bouton (A) en dessous.

Remetre le plateau

Aligner la partie saillante du plateau avec la rainure sur le bras libre et faites-la glisser vers la droite jusqu'à ce que le plateau s'enclenché en place.

Releveur de pied presseur

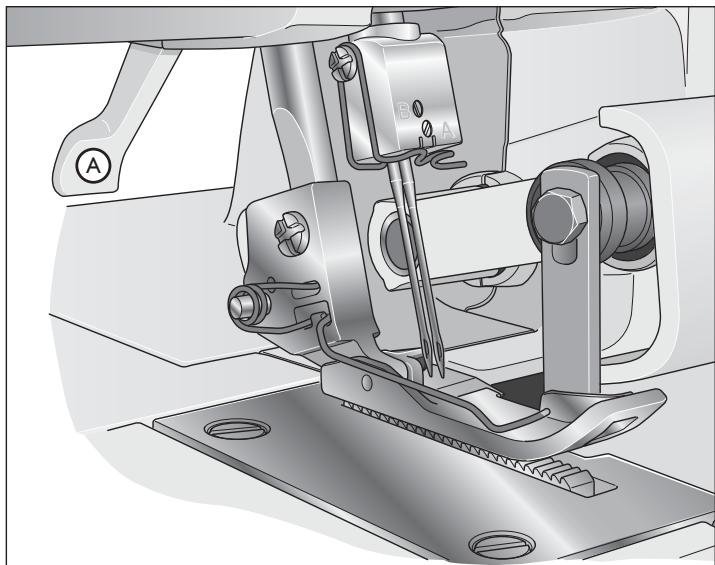

Relever le pied presseur avec le levier releveur de pied presseur (A) au dos de la machine.

Changement des aiguilles

Éteignez l'interrupteur principal et débranchez la machine.

1. Tournez le volant vers vous jusqu'à ce que les aiguilles se trouvent à la position la plus élevé.
2. Desserrez sans enlever la vis de serrage d'aiguille gauche (B) et/ou droite (A) avec le petit tournevis, tout en tenant les aiguilles.
3. Retirer laiguille gauche et/ou droite.
4. Tenir la/les nouvelles aiguilles avec la surface plate vers l'arrière.
5. Insérez le plus loin possible la/les aiguilles dans la pince d'iguille gauche et/ou droite.
6. Serrez solidement la vis de serrage d'iguille gauche (B) et/ou droite (5).

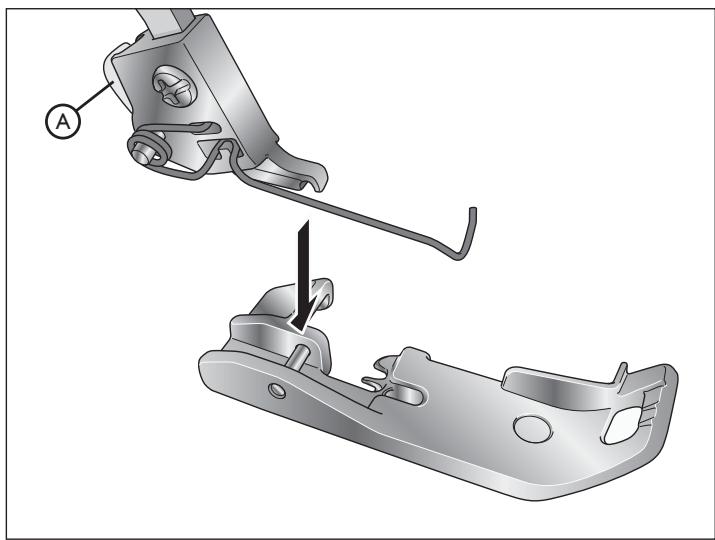

Changement de pied-de-biche

Éteignez l'interrupteur principal et débranchez la machine.

1. Relevez le pied presseur.
2. Tournez le volant vers vous jusqu'à ce que les aiguilles se trouvent à la position la plus élevé.
3. Enonceze le bouton blanc au dos de la barre du pied presseur (A) et le pied se détachera.
4. Placez le nouveau pied avec la goupille juste en dessous de la rainure de la cheville et abaissez le pied presseur. Enforcez le bouton blanc au dos de la barre du pied presseur (A) et le pied se réenclenchera en place.

Detacher le cutter supérieur amovible

Placez le cutter supérieur amovible en position d'inactivité

1. Tournez le volant vers vous jusqu'à ce que le cutter supérieur soit relevé à sa position la plus élevé.
2. Ouvrir le capot avant.
3. Poussez le plus loin possible le support de cutter amovible vers la droite.
4. Tournez le bouton loin de vous jusqu'à ce que le cutter s'enclenché en position horizontale d'inactivité (A).

Remarque: Si le cutter s'arrête en position supérieure;

• Tournez le volant vers vous jusqu'à ce que le cutter se soit éloigné du haut de la machine. Continuer de pivoter le cutter en position horizontale.

Placer le cutter supérieur amovible en position de travail

1. Ouvrez le capot avant et poussez le plus loin possible le support de cutter amovible vers la droite.
2. Tournez le bouton vers le haut et vers vous jusqu'à ce que le cutter s'enclenché en position de travail.

Remarque: Le coupe-fil doit toujours être en position de coupe pendant la couture, parce que cette machine doit couper tout surplus de tissu afin de former le point sur le bord du tissu.

Poser le convertisseur overlock 2 fils

Les points overlock 2 fils sont piqués à l'aide d'un fil d'iguille et du fil de boucleur inférieur. Avant de coudre, le convertisseur 2 fils doit être fixé au boucleur supérieur.

1. Ouvrir le capot avant.
2. Amenez le boucleur supérieur à sa position la plus BASSE en tournant le volant vers vous.
3. Insérez la goupille (A) du convertisseur dans le trou (B) du boucleur supérieur.
4. Mettez la nervure de positionnement (C) en contact avec le bord supérieur du boucleur.
5. Insérez le point (D) dans le trou du boucleur supérieur.

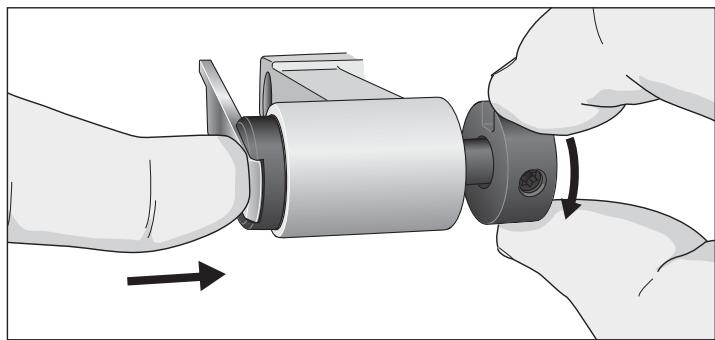

Retirer le convertisseur overlock 2 fils

1. Retirez le point (D) du trou du boucleur supérieur et retirez le convertisseur.
2. Remettez le convertisseur 2 fils dans la boîte des accessoires.

Enfilage de la machine

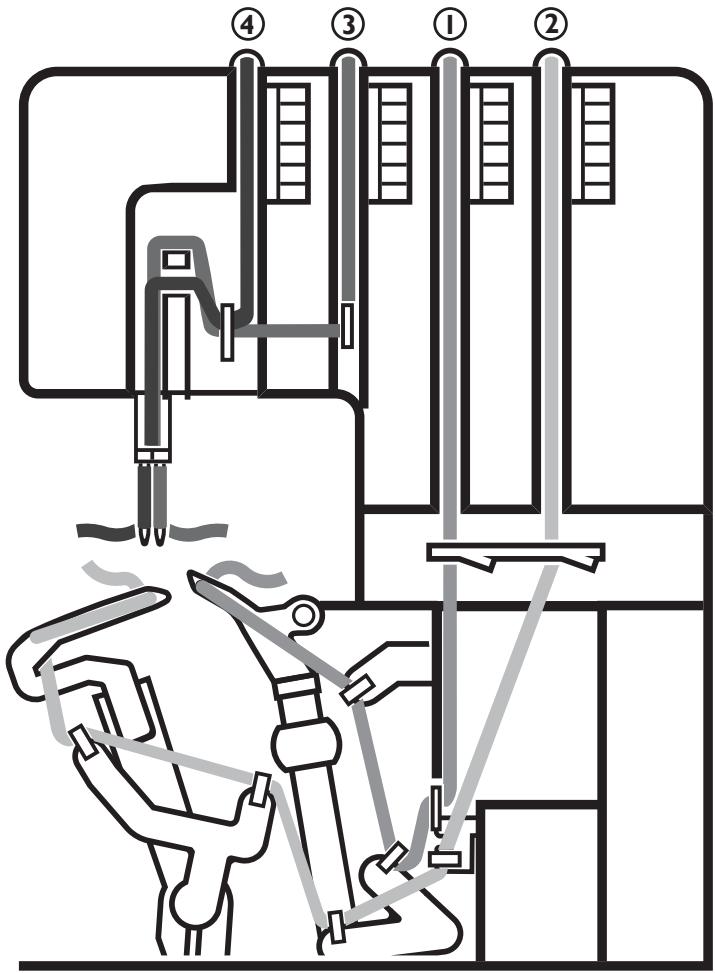

Un diagramme code en couleur servant de reférence rapide, se trouve sur l'intérieur du capot avant.

Lors de l'enfilage de la machine, la série suivante doit être suivie :

1. Enfilage du boucleur supérieur - vert
2. Enfilage du boucleur inférieur - bleu
3. Enfilage de l'aiguille droite - rouge
4. Enfilage de l'aiguille gauche - jaune

Important :

Si le boucleur inférieur se désenfilait, vousdezvez :

1. Désenfiler la/les aiguilles
2. Enfiler le boucleur inférieur
3. Enfiler la/les aiguilles

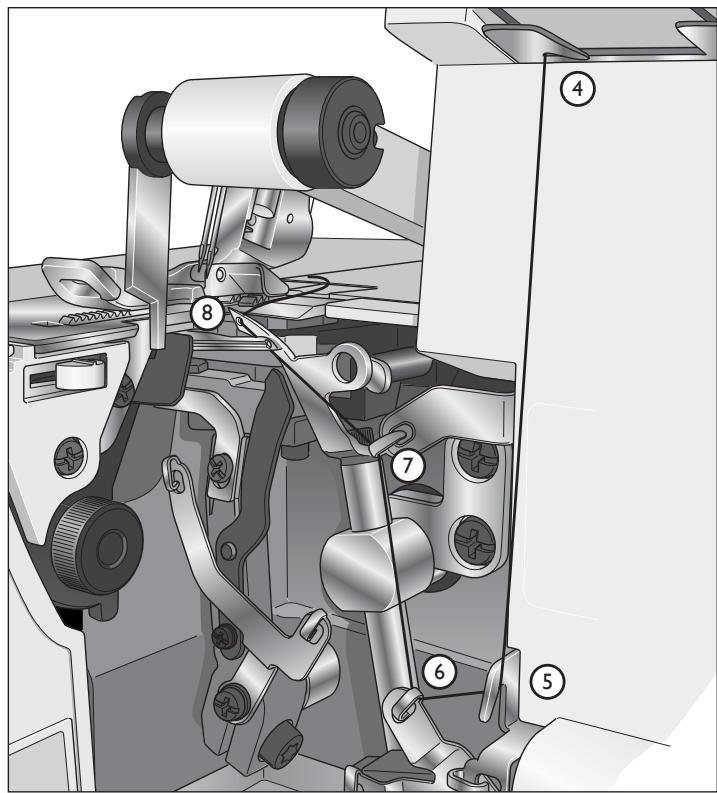

Enfilier le boucleur supérieur (vert)

1. Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potentence de fil (1).
2. Tirez le fil de gauche à droite sous le guide-fil sur le capot supérieur (2). Servez-vous des pincettes pour faciliter l'enfilage.

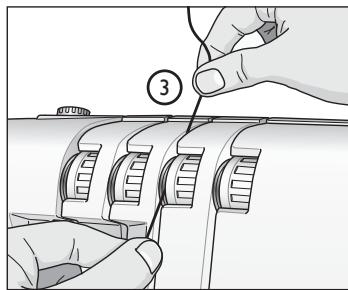

3. En tenant le fil avec les deux mains, faites-le passer entre les disques de tension et tirez-le vers le bas pour assurer qu'il est bien place entre les disques de tension (3).

1. Enfilez la zone du boucleur de la machine en suivant les guide-fils à codage de couleur vert (4-7). Servez-vous des pincettes pour faciliter l'enfilage.
2. Servez-vous des pincettes pour enfilier le trou dans le boucleur supérieur de l'avant à l'arrête (8).
3. Tirez environ 10cm de fil à travers le boucleur et placez-les au dos de la plaque à aiguilles.

Enfiler le boucleur inférieur (bleu)

1. Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potentence de fil (1).
2. Tirez le fil de gauche à droite sous le guide-fil sur le capot supérieur (2). Servez-vous des pincettes pour faciliter l'enfilage.

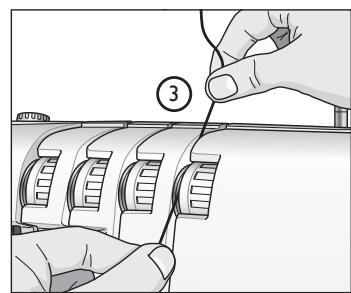

3. En tenant le fil avec les deux mains, faites-le passer entre les disques de tension et tirez-le vers le bas pour assurer qu'il est bien place entre les disques de tension (3).
4. Tournez le volant vers vous, jusqu'à ce que le boucleur inférieur se trouve à l'extrémité droite.

1. Enfilez la zone du boucleur de la machine en suivant les guide-fils à codage couleur bleu (4-8). Servez-vous des pincettes pour faciliter l'enfilage.
2. Faites passer le fil derrière et sur le bout du boucleur inférieur (9A). Puis tirez doucement vers la gauche jusqu'à ce qu'il se glisse dans la rainure dans le boucleur inférieur (9B).
3. Prenez le fil et faites-le passer à travers le trou du boucleur inférieur (10). Le fil devrait être positionné dans la rainure du boucleur inférieur.
4. Tirez environ 10cm de fil à travers le boucleur et placez les au-dessus du boucleur supérieur et au dos de la plaque à aiguilles.

Enfilez l'aiguille droite (rouge)

1. Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potentence de fil (1).
2. Tirez le fil de gauche à droite sous le guide-fil sur le capot supérieur (2). Servez-vous des pincettes pour faciliter l'enfilage.
3. En tenant le fil avec les deux mains, faites-le passer entre les disques de tension et tirez-le vers le bas pour assurer qu'il est bien placé entre les disques de tension (3).
4. Continuez jusqu'aux points d'enfilage (4-7).

Remarque: Assurez-vous de passer le fil à travers le passage d'enfilage supérieur du guide-fil (6).

1. Enfilez le chas de l'aiguille droite (8). Servez-vous des pincettes pour faciliter l'enfilage.
2. Tirez environ 10cm de fil à travers le chas de l'aiguille pour qu'il pende librement.
3. Placez le fil sous le pied presseur.

Enfiler l'aiguille gauche (jaune)

1. Passez le fil de l'arrière vers l'avant à travers le guide-fil sur la potentence de fil (1).
2. Tirez le fil de gauche à droite sous le guide-fil sur le capot supérieur (2). Servez-vous des pincettes pour faciliter l'enfilage.
3. En tenant le fil avec les deux mains, faites-le passer entre les disques de tension et tirez-le vers le bas pour assurer qu'il est bien place entre les disques de tension (3).
4. Continuez jusqu'aux points d'enfilage (4-6).

Remarque: Assurez-vous de passer le fil à travers le passage d'enfilage inférieur du guide-fil (5).

1. Enfilez le chas de l'aiguille gauche (7). Servez-vous des pincettes pour faciliter l'enfilage.
2. Tirez environ 10cm de fil à travers le chas de l'aiguille pour qu'il pende librement.
3. Placez le fil sous le pied presseur.

Changement de fil

Voici une méthode simple de changement des fils :

1. Coupez le fil en cours d'utilisation proche de la bobine, derrière les guides sur la potentie de fil téléscopique.
2. Retirez la bobine de fil et placez le nouveau fil sur le portebobine.
3. Nouez le bout du nouveau fil au bout de l'ancien fil. Coupez les extrémités du fil à 2-3 cm de longueur et tirez fermement les deux fils afin de tester la sécurité du nœud.
4. Relevez le pied presseur.
5. Notez tout d'abord les réglages du bouton de tension, puis mettez les boutons de tension sur « 0 »
6. Tirez les fils à travers la machine un par un, jusqu'à ce que les nœuds se trouvent devant l'aiguille. Si les fils ne se tirent pas facilement, vérifie qu'il n'y ait pas d'enchevêtrement sur les guides-fils ou de boucles sous le support de fil.
7. Coupez le fil derrière le nœud et enfilez l'iguille.
8. Remetre les boutons de tension aux régles précédents.

Remarque: En utilisant l'enfilage standard des canettes, placer le fil débibrinant le disque comme montré, pour éviter qu'il dépasse le bord de la canette.

Commencer à coudre

1. Lorsque vous avez terminé d'enfiler la machine, fermez le capot avant et amenez tous les fils sur la plaque à aiguilles et légèrement à gauche sous le pied presseur.
2. Assurez-vous que la lame supérieure se déplace correctement contre la lame inférieure en tournant lentement le volant vers vous. Si les lames ne se déplacent pas correctement, vérifie s'il y a du tissus ou du fil coïncé entre les lames.
3. Tenir les fils et tendez légarement.
4. Tournez le volant vers vous de 2 ou 3 tours completes pour commencer à faire une chainette. Vérifiez si tous les fils s'enroulent autour de la languette de point de la plaque de point. Si les fils ne s'enroulent pas autour de la languette, assurez-vous que chaque fil est enfilé correctement.
5. Continuez à tener la chaînette tout en appuyant sur la pédale. Cousez jusqu'à ce que la chaînette soit de 5-8 cm de long.
6. Placez le tissu sous l'avant du pied presseur et faites un essai. Guidez légèrement le tissu avec votre main gauche tout en coussant. Ne tirez pas sur le tissu car ceci pourrait faire dévier l'aiguille et la casser.
7. Lorsque vous arriverez au bout du tissu, continuez à coudre tout en tirant doucement le tissu fini vers l'arrière et la gauche. Ceci s'appele le crochetage de la chainette. Ce procédé empêche les fils de se defaire et prépare l'ouvrage suivant.
8. Coupe la chaînette de 2 à 5 cm derrière le pied presseur à l'aide du coupe-fil sur le côte gauche de la machine. Tirez les fils au cours du coupe-fil à partir de l'arrière, puis vers vous.

Réglages de la tension du fil

Réglez la tension du fil selon le type de tissu et le fil utilisés. Au fur et à mesure que le chiffre sur les disques de tension du fil augmente, le fil sera de plus en plus tendu.

Le fil du boucleur inférieur et le fil du boucleur supérieur doivent avoir une tension équilibrée (les deux fils de boucleur doivent traverser au bord des tissus). Les fils d'iguilles ne doivent pas être trop lâches ou trop serrés mais ils doivent avoir une tension équilibrée.

Consultez le tableau de points aux pages 23-26 pour les recommendations de tension de fil concernant chaque point.

Lorsque le fil du boucleur supérieur est trop lâche

Le fil du boucleur supérieur est déséquilré et repose sur l'envers du tissu. Tendez le fil du boucleur supérieur (vert) ou desserrez la tension du fil du boucleur inférieur (bleu).

Lorsque le fil du boucleur inférieur est trop lâche

Le fil du boucleur inférieur est déséquilré et repose sur l'endetroit du tissu. Tendez le fil du boucleur inférieur (bleu) ou desserrez la tension du fil du boucleur supérieur (vert).

Lorsque le fil de l'aiguille gauche est trop lâche

Le fil de l'aiguille gauche est trop l'âche Tendez le fil de l'aiguille gauche (jaune) ou desserrez les deux fils de boucleur (vert et bleu).

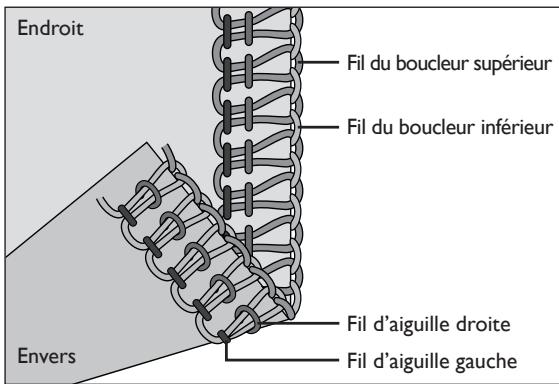

Lorsque le fil de l'aiguille croite est trop lâche

Le fil de l'aiguille droite est trop lâche Tendez le fil de l'aiguille droite (rouge).

Ajustement de l'entrainment différentiel

Le système d'entrainment différentiel est composé de deux ensembles de dents d'engrenages, disposés l'un derrière l'autre. Les deux ensembles de dents d'engrenage fonctionnent independently quandment l'un de l'autre, ce qui donne des résultats parfaits lorsque vous cousez sur des tissus spéciaux. Lorsque la quantité d'entrainment par les dents d'engrenage avant est changée par rapport à l'entrainment par les dents d'engrenage arrirées, le tissu sera « étiré » ou « froncé »

Utilisez l'entrainment différentiel pour empêcher que les tissus extensibles ne soient étirés et que les tissus légers ne soient fronçés.

Pour la couture overlock sur le tissu normal, réglez le levier de réglage d'entrainment différentiel sur N.

Overlock froncé (tissus extensibles ou tricots)

Lors du surfilage de tissus légers, comme des tricots et des jeans, réglez l'entrainment différentiel à une valeur entre N et 2.0.
Le réglage dépend de l'étoffe cousue, ainsi que de la quantité de fronce souhaïée. Par conséquent, réalisez des essais avec différents réglages avant de coudre sur votre ouvrage.

Overlockétiré(tissus légers)

Lors du surfilage de tissus légers ou peu serrés, comme la soie et les étoffes soyeuses, réglez l'entrainment différentiel à une valeur entre 0.7 et N. Lors de la couture, tendez doucement le tissu en tenant la couture légèrement devant et à l'arrête de la pédale. Le réglage dépend de l'étoffe cousue, ainsi que de la quantité d'etrettement souhaitée. Par conséquent, réalisez des essais avec différents réglages avant de coudre sur notre ouvrage.

Tissu	Entrainnement différentiel 1.0	Ajustement	Résultat
Tissu extensible (tricot, jersey)		N - 2.0
Tissu non-extensible (coutil, denim)		N
Tissu léger (soie, étoffe soyeuse)		0.7 - N

Ajustement de la pression du pied presseur

La pression du pied presseur est préréglée pour la couture basée sur des conditions moyennes. Il peut être nécessaire dans certaines conditions d'effectuer un réglage. Augmentez ou réduisez la pression jusqu'à ce que vous soyez satisfaite du résultat. Faites toujours un essai sur votre tissu avant de coudre sur votre ouvrage.

Moins de pression : Réduire la pression en tournant le bouton de réglage dans la direction antihoraire.

Plus de pression : Augmenter la pression en tournant le bouton de réglage dans la direction horaire.

Retour au réglage standard : Tournez le bouton de réglage jusqu'à ce que la marque sur le bouton soit alignée avec la marque sur la machine.

Réglages de la largeur de point

La largeur de point peut être augmentée ou diminuée en changeant la position de l'aiguille ou avec le bouton de réglage de largeur.

Ajustement de largeur en changeant la position d'aiguille

A) Uniquement lorsque l'aiguille gauche ou lorsque les deux aiguilles sont utilisées, la largeur de point est 5,7mm .
B) Uniquement lorsqu'laiguille droite est utilisée, la largeur de point est 3,5mm .

Ajustement de largeur avec le bouton d'ajustement de largeur

En réglant avec précision la largeur de coupe avec le bouton d'ajustement de largeur, il est possible de réaliser des ajustements supplémentaires dans la fourchette indiquée ci-dessous:

A) Uniquement lorsque l'aiguille gauche est utilisé: 5,2 - 6,7 mm
B) Uniquement lorsqu'laiguille droite est utilisé: 3,0 - 4,5mm

Tournez le bouton pour régler la largeur de couture souhaitation, à l'aide des graduations sur les plaques d'iguilles comme referrer.

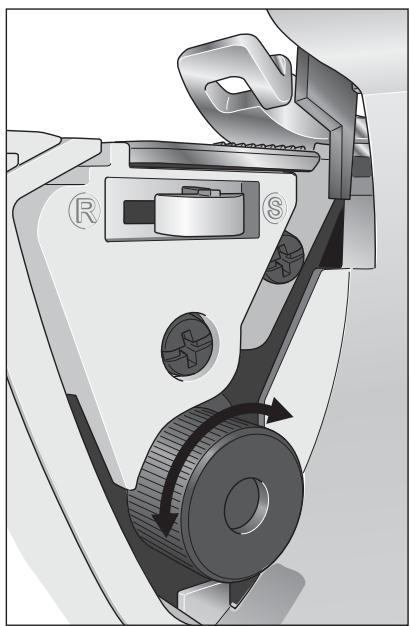

Réglages de la longueur de point

Le bouton de longueur de point doit être régle sur « N » pour la plupart des conditions de couture. Réglez la longueur du point sur 4 mm, lorsque vous cousez sur des tissus lourds. Réglez la longueur du point sur 2 mm, lorsque vous cousez sur des tissus légers afin d'obtenir des coutures excellentes sans fronce.

A) Aiguille gauche 5,7 mm

B) Aiguille droite

Réglage du levier de languette de point

Le levier de languette doit point doit être régé sur « S » pour toutes les coutures overlock standards. Pour coudre les ourlets roulés, vous doivent retractor la languette de point en régplant le levier de languette de point sur « R »

Assurez-vous de pousser le levier aussi loin que possible dans chaque direction.

Couture de bord roulé

Le point de bord roulé convient aux tissus légers comme le lin ou coton léger, le voile, l'organdi, le crépe, etc. La bord roulé est obtenu en réglect la tension du fil pour faire s'enrouler le bord du tissu sous le tissu au moment du surfilage. Réglez la tension du fil pour changer la quantité de bord roulé. Pour coudre le bord roulé, vous doivent regardier le levier de languette de point sur « R ». La largeur de point d'overlock minimum qui peut être obtenue pour les bords roulés est environ 1,5mm , étant donné que la largeur de découvertne ne peut pas être réglée en dessous de 3,5mm .

Le bord étroit est une variante du point de bord roulé. IL peut être obtenu en réglant la tension du fil conformément au tableau de points aux page 23-26.

Astuce : Pour obtenir un superbe bord roulé, enfilez le boucleur supérieur avec un fil décoratif et l'aiguille et le boucleur inférieur avec un fil léger normal.

Bord roulé/bord étroit à deux fils

1. Posez le convertisseur overlock 2 fils (voir page 8).
2. Utilisez le fil de l'aiguille droite et le fil du boucleur inférieur.
3. Mettez le levier de languette de point sur « R »
4. Reglez le bouton de longueur de point sur « N-2 » pour une couture fine.
5. Reglez la tension du fil conformément au tableau des points aux pages 23-26.
6. Réalissez une chaînette et faites un essai sur votre tissu avant de coudre sur votre ouvrage. Ténir la chaînette avant de coudre pour l'empêcher de s'enrouler dans la couture.

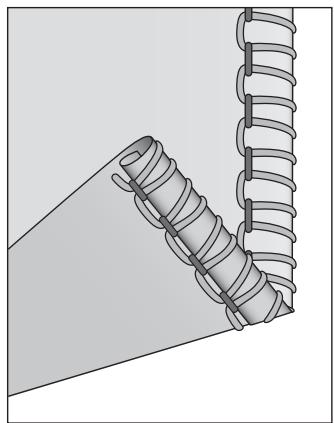

Bord roulé/bord étroit à trois fils

1. Utilisez le fil de l'aiguille droite et les fils du boucleur inférieur et supérieur.
2. Mettez le levier de languette de point sur « R »
3. Réglez le bouton de longueur de point sur « N-2 » pour une couture fine.
4. Reglez la tension du fil conformément au tableau des points aux pages 23-26.
5. Réalissez une chaînette et faites un essai sur votre tissu avant de coudre sur votre ouvrage. Ténir la chaînette avant de coudre pour l'empêcher de s'enrouler dans la couture.

Bord roule à deux fils

Bord étroit à deux fils

Bord roule à trois fils

Bord étroit à trois fils

Couture flatlock

Un point flatlock est réalisé en réglient la tension du point overlock à 2 ou 3 fils, en piquant la couture et en étirant le tissu pour aplatir la couture. Les tensions doivent être régées correctement pour que le tissu s'aplaitisse.

Le point flatlock peut être utilisé comme point de construction décoratif, pour coudre deux morceaux ensemble (point flatlock standard) ou simplement comme decoration sur un morceau de tissu (point flatlock d'ornementation).

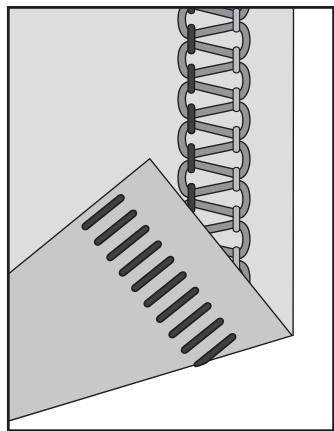

Il y a deux façon de coudre un point flatlock. Avec les deux envers du tissu ensemble pour creer un aspect décoratif ou avec les endroits ensemble pour creer un point échelle.

Point flatlock 2 fils

Point flatlock 3 fils

1. Utilisez l'iguille gauche.
2. Pour flattock 2 fps : Posez le convertisseur 2 fps (voir page 8). Enfilez le boucleur inférieur et l'aiguille gauche.

Pour flatlock 3 fils : Enfilez le boucleur inférieur et supérieur et l'aiguille gauche.

1. Reglez la tension du fil conformément au tableau des points aux pages 23-26.
2. Placez les envers des deux morceaux de tissu ensemble pour coudre un point décoratif sur l'endetroit de l'ouvrage.
3. Piquez la couture, en coupant les chutes de tissu. Le fil de l'aiguille formera un V sur le dessous du tissu. Le fil du boucleur inférieur tirera en ligne droite sur le bord du tissu.
4. Dépliez le tissu et tirez sur les côtes opposés de la couture pour aplatir les points.

Point flatlock ornamental

1. Placez le cutter supérieur amovible en position d'inactivité. Le tissu ne doit pas être coupé sur ce point.
2. Suivre les étapes 1-3 ci-dessus.
3. Pliez le morceau de tissu, envers ensemble pour coudre un point décoratif sur l'endetroit de l'ouvrage.
4. Positionnéz le tissu pour que la couture soit cousue avec une partie du point continuant depuis le tissu.
5. Déplicez le tissu et tirez sur les côtes opposés du point pour aplatir.

Astuce: Le fil du boucleur supérieur est le fil proéminent dans le point-flatlock. Placez un fil décoratif dans le boucleur supérieur et des fils normaux dans le boucleur inférieur et l'aiguille.

Point échelle

Pour creer un point échelle, cousez avec les endroits du tissu ensemble. Le fil de l'aiguille sera le fil proéminent qui cree l'échelle.

Point échelle 2 fils

Point échelle 3 fils

Overlock avec cordonnet

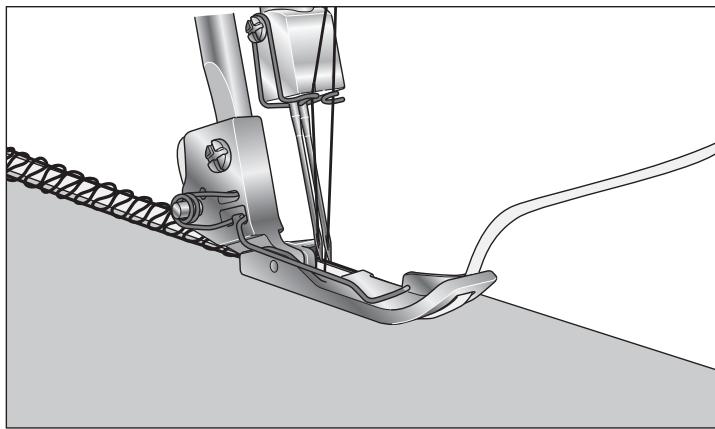

L'overlock avec cordonnet peut être utilisé pour renforcer les points lors de l'assemblage de tissus comme les tricots. Le cordonnet empêche les tricots de s'étirer et stabilise également les coutures.

1. Insérez le cordonnet à travers le trou à l'avant du pied.
2. Positionnéz le cordonnet sous le pied à l'arrête de la machine et piqué la couture de l'ouvrage.
3. Le cordonnet est attaché au fur et à mesure que la couture est piqué.

Placement des épingles

Insérez les épingle sur la gauche du pied presseur. Les épingle seront facilement enlevées et sont loin des cutters.

Avertissement : Coudre sur des épingles abimera et peut détruire le bord des cutters.

Fixer la chanette

1. Enfilez un grand chas, aiguille de couture à la main avec la chanette.
2. Insérez l'aiguille dans l'extrémité de la couture pour fixer le fil.

Entretien de la machine

Une surjeteuse nécessite plus de maintenance qu'une machine conventionnelle pour les deux raisons principales suivantes :

• Beaucoup de peluche est produit lorsque les cutters coupent le tissu.
• Une surjeteuse fonctionne à très grande vitesse et doit êtreGRAISSÉE régulierément pour lubrifier les éléments actifs internes.

Nettoyage

Éteignez l'interrupteur principal et débranchez la machine.

Ouvrez le capot avant et enlevez toutes les peluches à l'aide de la Brosse anti-peluche de la boîte d'accessoires.

Graissage

Éteignez l'interrupteur principal et débranchez la machine.

Pour que la machine fonctionne sans heures et silencieusement, les pieces mobiles, indiquées sur la figure, doivent être lubrifiées périodiquement.

Utilisez de l'huile pour machine à coudre. N'utilisez pas d'autres huiles qui pourrait abîmer la machine.

Essuyez tout excès d'huile avant de commencer à coudre.

Remplacement du cutter fixe

Éteignez l'interrupteur principal et débranchez la machine.

Le cutter fixe doit être changé lorsqu'il devient émoussé. Le cutter fixe peut être remplaced en suivant les instructions suivantes. En cas de difficultés, consultez votre distributeur pour réaliser les réglages nécessaires.

1. Ouvrez le capot avant et réglez le cutter supérieur amovible (1) en position d'inactivité.
2. Desserrez la vis de réglage de cutter fixe (2) et retirez le cutter fixe (3).
3. Placez un nouveau cutter fixe dans la rainure du support de cutter fixe.
4. Serrez la vis de réglage du cutter fixe (2).
5. Remettez le cutter supérieur amovible (1) à sa position de travail.
6. Tournez le volant pour que les aiguilles se trouvent à leur position la plus BASSE.
7. Assurez-vous que le bord avant du cutter supérieur amovible soit 1 - 2mm plus bas que le bord de decoupe du cutter fixe.

Rangement

Lorsque vous n'utilisez pas la machine, assurez-vous qu'elle n'est pas branchée. Recouvre la machine avec la housse en vinyle pour la protégger de la poussière. Rangez la machine pour qu'elle ne soit pas exposée directement à la lumière du soleil ou à l'humidité.

Entretien

Si vous avez des questions relatives à l'entretien et/ou au fonctionnement de la machine, veuillesz vous adresser au magasin où vous avez réalisé l'achat d'origine.

Dépannage

Problème	Solution	Page
Le tissu n'est pas bien entrainé	- Augmentez la longueur de point.	16
	- Augmentez la pression du pied presseur pour les tissus lourds.	16
	- Réduisez la pression du pied presseur pour les tissus légers.	16
	- Vérifiez l'entrainment différentiel.	15
L'aiguille se casse	- Insérez l'aiguille correctement.	7
	- Ne tirez pas le tissu lorsque vous cousez.	13
	- Serrez la vis de réglage de l'aiguille.	7
	- Utilisez une aiguille plus grande sur les tissus lourds.	7
Le fil se casse	- Vérifiez l'enfilage.	9-12
	- Vérifiez s'il y a des fils emmélés ou coincés.	7
	- Insérez l'aiguille correctement.	7
	- Insérez une nouvelle aiguille, l'aiguille actuelle pourrait être tordue ou avoir un bout émoussé.	7
	- Utilisez du fil de bonne qualité.	27
	- Desserrez la tension du fil.	14
Des points sont sautés	- Insérez une nouvelle aiguille, l'aiguille actuelle pourrait être tordue ou avoir un bout émoussé.	7
	- Serrez la vis de réglage de l'aiguille.	7
	- Insérez l'aiguille correctement.	7
	- Changez le type ou la taîle de l'aiguille.	9-12
	- Vérifiez l'enfilage.	16
	- Augmentez la pression du pied presseur.	27
	- Utilisez un fil de bonne qualité.
Points irréguliers	- Équilibrrez la tension du fil.	14
	- Vérifiez s'il y a des fils emmélés ou coincés.	9-12
	- Vérifiez l'enfilage.
Le tissu fait des plis	- Desserrez la tension du fil.	14
	- Vérifiez s'il y a des fils emmélés ou coincés.	27
	- Utilisez du fil léger de bonne qualité.	16
	- Diminuez la longueur de point.	16
	- Réduisez la pression du pied presseur pour les tissus légers.	15
	- Vérifiez l'entrainment différentiel.
Coupe irrégulière	- Vérifiez l'alignement des cutters.	21
	- Remplacez un ou les deux cutters.	21
Le tissu se coince	- Assurez-vous que les coupe-fil sont en position de couture.
	- Vérifiez s'il y a des fils emmélés ou coincés.
	- Comprimez les couches épaisses de tissu à l'aide d'une machine normale avant de coudre avec la surjeteuse.
La machine ne fonctionne pas	- Branchez la machine à l'alimentation électrique correctement.	5

Tableau des points

Explication des icônes de tissu

Tissé fin Chiffon, voile, organdi, batiste, soie, etc.	Tissé fin Chiffon, voile, organdi, batiste, soie, etc.	Tissé fin Chiffon, voile, organdi, batiste, soie, etc.	Extensible fin charmeuse, nylon, tricot, jerseys tricotés simples, etc.
Tissé moyen Coton, coutil, laine, satin, etc.	Tissé moyen Coton, coutil, laine, satin, etc.	Tissé moyen Coton, coutil, laine, satin, etc.	Extensible moyen tricots doubles, velours, maillots de bain, etc.
Tissé épais denim, grosse toile, tissu boucle, etc.	Tissé épais denim, grosse toile, tissu boucle, etc.	Tissé épais denim, grosse toile, tissu boucle, etc.	Extensible épais tricot, laine vierge, etc.

Veuillez noter :

Les régles indiqués dans ce tableau sont nos recommendations basées sur des conditions normales. Il peut être nécessaire de régler la tension du fil selon le point, type de tissu et fil dont vous vous servez. Pour deGXmeurs résultats, ajustez la tension en petits increments ne depassant pas une moitié de chiffre à la fois. Faites toujours un essai sur leur tissu avant de coudre sur votre ouvrage.

Combinaison		Position d'iguille	Lon-gueur de point	Largueur de point	Entraîne-ment différentiel	Languette de point	Conver-tisseur 2 fils	Tension du fil
Point	Tissu							J	R	V	B
overlock 2 fils, large		Gauche	N	R(3.5)	N	S	Oui	0.0	-	-	5.0
								0.5	-	-	5.0
								1.0	-	-	5.0
								0.0	-	-	5.0
								1.0	-	-	5.0
					1.5			1.0	-	-	5.0
overlock 2 fils, étroit		Droit	N	R(3.5)	N	S	Oui	-	0.0	-	4.0
								-	0.5	-	5.0
								-	1.0	-	5.0
								-	0.0	-	4.5
								-	0.5	-	4.5
					1.5			-	1.0	-	5.0
overlock 2 fils, enroule, large		Gauche	N	R(3.5)	N	S	Oui	2.5	-	-	1.0
								3.5	-	-	1.0
								4.0	-	-	1.0
								2.5	-	-	1.0
					1.5			3.5	-	-	1.0
								4.0	-	-	1.0
Combinaison		Position d'iguille	Lon-gueur de point	Lar-gueur de point	Entrainement différentiel	Languette de point	Conver-tisseur 2 fils	Tension du fil
Point	Tissu							J	R	V	B
overlock 2 fils, enroule, étroit	4	Droit	N	R(3.5)	N	S	Oui	-	3.5	-	2.0
								-	4.0	-	2.0
								-	5.0	-	2.0
					1.5			-	N	-	2.0
								-	4.0	-	2.0
								-	5.0	-	2.0
Bord roulé 2 fils	5	Droit	1	3	N	R	Oui	-	N	-	2.0
								-	N	-	2.0
		Pas recommandé
		Droit	1	3	N	R	Oui	-	N	-	2.0
		Pas recommandé
		Droit	1	3	N	R	Oui	-	1.5	-	4.0
Bord étroit 2 fils	6	Droit	1	3	N	R	Oui	-	1.5	-	4.0
								-	1.5	-	4.0
		Pas recommandé
		Droit	1	3	N	R	Oui	-	2.0	-	4.0
		Pas recommandé
		Gaughe	N	R(3.5)	N	S	Oui	0.0	-	-	5.0
								0.5	-	-	5.0
								1.0	-	-	5.0
								0.0	-	-	5.0
					1.5			0.5	-	-	5.0
								1.0	-	-	5.0
Point overlock 3 fils, large	8	Gauche	N	R(3.5)	N	S	Non	2.5	-	N	N
								N	-	N	N
								3.5	-	N	N
								2.5	-	N	N
								N	-	N	N
					1.5			N	-	N	N
Point overlock 3 fils, écroit	9	Droit	N	R(3.5)	N	S	Non	-	2.5	N	N
								-	N	N	N
								-	3.5	N	N
								-	2.5	N	N
								-	N	N	N
					1.5			-	N	N	N
Point flatlock 3 fils, écroit	10	Gauche	N	R(3.5)	N	S	Non	4.0	-	0.0	8.0
								4.0	-	0.0	8.5
								5.0	-	0.0	8.5
								4.0	-	0.0	8.0
								5.0	-	0.0	8.5
								5.0	-	0.0	8.5
Overlock étirré à 3 fils	II	Droit	N	R(3.5)	N	S	Non	-	N	1.0	7.0
								-	3.5	1.0	7.0
								-	4.0	1.0	7.0
								-	3.5	1.0	6.0
								-	3.5	1.0	6.0
								-	N	1.0	6.0
Combinaison		Position d'iguille	Lon-gueur de point	Lar-gueur de point	Entrain-ment différentiel	Languette de point	Conver-tisseur 2 fils	Tension du fil
Point	Tissu							J	R	V	B
Bord roulé 3 fils12	13	Droit	1	3	N	R	Non	-	2.0	5.0	7.0
		Pas recommandé						-	2.0	5.0	8.0
		Droit	1	3	N	R	Non	-	N	4.0	6.0
		Pas recommandé
Bord étroit 3 fils13	14	Droit	1	3	N	R	Non	-	N	5.0	N
		Pas recommandé						-	N	5.0	4.0
		Droit	1	3	N	R	Non	-	N	5.0	N
		Pas recommandé
Point-flatlock 3 fils, large14	15	Gaughe	N	R(3.5)	N	S	Non	0.5	-	5.0	7.0
								0.5	-	5.0	7.0
								0.5	-	5.0	7.0
								0.5	-	5.0	7.0
								0.5	-	5.0	7.0
								0.4	-	5.0	7.0
Point overlock 4 fils15	16	Les deux	N	R(3.5)	N	S	Non	2.5	2.5	N	N
								N	N	N	N
								3.5	3.5	N	N
								2.5	2.5	N	N
					1.5			N	N	N	N
					2.0			3.5	3.5	N	N

Tableau de tissus / aiguilles / fils

Tissu	Tissu léger (voile, crêpe, crépe georgette, etc.)	Tissu moyen (coton, coutil, laine, satin, etc.)	Tissu lourd (denim, jersey, tweed etc.)
Points d'insertion	#12/80	#12/80, #14/90	#14/90
Fil	Polyester (fil de base) Fil tordu #60/2 - #80/2 (fil tordu #80/3 - #100/3)	Fil tordu #60/2	Fil tordu #50/2 - #60/2

Spécifications

Vitesse de couture	1300 points/min. maximum
Longueur de point	1,0-4,0 mm
Rapport de l'entrainment différentiel	0,7-2,0
Largeur de point overlock	Aiguille gauche : 5,2-6,7 mm Aiguille droite : 3,0-4,5 mm Ourlet roulé : 1,5 mm
Course de la barre d'aiguille	27 mm
Élévation du pied presseur	4,5 mm
Aiguilles	Aiguilles overlock INSPIRA - système ELx705 taille : #14/90, #12/80
Nombre d'aiguilles	2,1
Nombre de fils	2,3,4
Type de lampe	Diode LED
Dimensions de la machine
Largeur	301 mm
Profondeur	280 mm
Hauteur	270 mm
Poids	6,0 kg

Nous nous réservons le droit de modifier les équipements de la machine et la gamme des accessoires sans prévis, ou d'apporter des modifications aux performances ou à la conception de la machine, étant donné que ces modifications seront toujours à l'avantage de l'utilisateur et du produit.

Propriétéintelectuelle

VIKING, HUSKYLOCK, KEEPING THE WORLD SEWING et son logo, sont des marques de KSIN Luxembourg II, S.a.r.l.

HUSQVARNA et le « crowned H-mark » sont des marques de Husqvarna AB.

Toutes les marques sont utilisées sous la licence de VSM Group AB.

Veuillez noter qu'en cas de destruction, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez contacter votre distributeur/agré.
