Intitulé	Détails
Type de produit	Sondeur GPS multifonction
Affichage	Écran couleur de 5 pouces, résolution 480 x 480 pixels
Technologie de sonar	Sonar à balayage et sonar traditionnel
Alimentation électrique	12 V DC
Dimensions approximatives	25,4 cm x 20,3 cm x 8,9 cm
Poids	1,2 kg
Compatibilités	Compatible avec les cartes Navionics et autres cartes SD
Type de batterie	Batterie au plomb-acide ou lithium
Tension	12 V
Puissance	Consommation d'environ 500 mA
Fonctions principales	Cartographie, navigation, détection de poissons, enregistrement de traces
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant et les revendeurs agréés
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'humidité excessive
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - HDS-5 LOWRANCE

Comment allumer le LOWRANCE HDS-5 ?

Pour allumer le LOWRANCE HDS-5, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'allume.

Comment régler la luminosité de l'écran ?

Accédez au menu principal, sélectionnez 'Paramètres', puis 'Affichage' pour ajuster la luminosité de l'écran selon vos préférences.

Pourquoi le GPS ne fonctionne-t-il pas ?

Assurez-vous que l'antenne GPS est correctement connectée et qu'il y a une vue dégagée vers le ciel pour recevoir le signal GPS.

Comment mettre à jour le logiciel du LOWRANCE HDS-5 ?

Visitez le site web de LOWRANCE pour télécharger la dernière version du logiciel. Ensuite, transférez le fichier sur une carte SD et insérez-la dans l'appareil pour lancer la mise à jour.

Comment réinitialiser le LOWRANCE HDS-5 aux paramètres d'usine ?

Accédez au menu principal, sélectionnez 'Paramètres', puis 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Comment configurer les profondeurs d'eau sur mon LOWRANCE HDS-5 ?

Dans le menu principal, allez dans 'Sonar', puis 'Paramètres' et ajustez les options de profondeur selon vos besoins.

Que faire si l'écran est gelé ou ne répond pas ?

Essayez de redémarrer l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes jusqu'à ce qu'il s'éteigne, puis rallumez-le.

Comment connecter le LOWRANCE HDS-5 à un réseau NMEA 2000 ?

Utilisez un câble NMEA 2000 pour connecter le LOWRANCE HDS-5 au réseau. Assurez-vous que le réseau est alimenté et correctement configuré.

Comment enregistrer des waypoints sur le LOWRANCE HDS-5 ?

Sur l'écran de carte, appuyez sur le bouton 'Marquer' pour enregistrer un waypoint à votre position actuelle. Vous pouvez ensuite le renommer et le sauvegarder.

Comment désactiver l'alarme de profondeur ?

Allez dans le menu 'Sonar', sélectionnez 'Alarmes' et désactivez l'alarme de profondeur si elle est activée.

MODE D'EMPLOI HDS-5 LOWRANCE

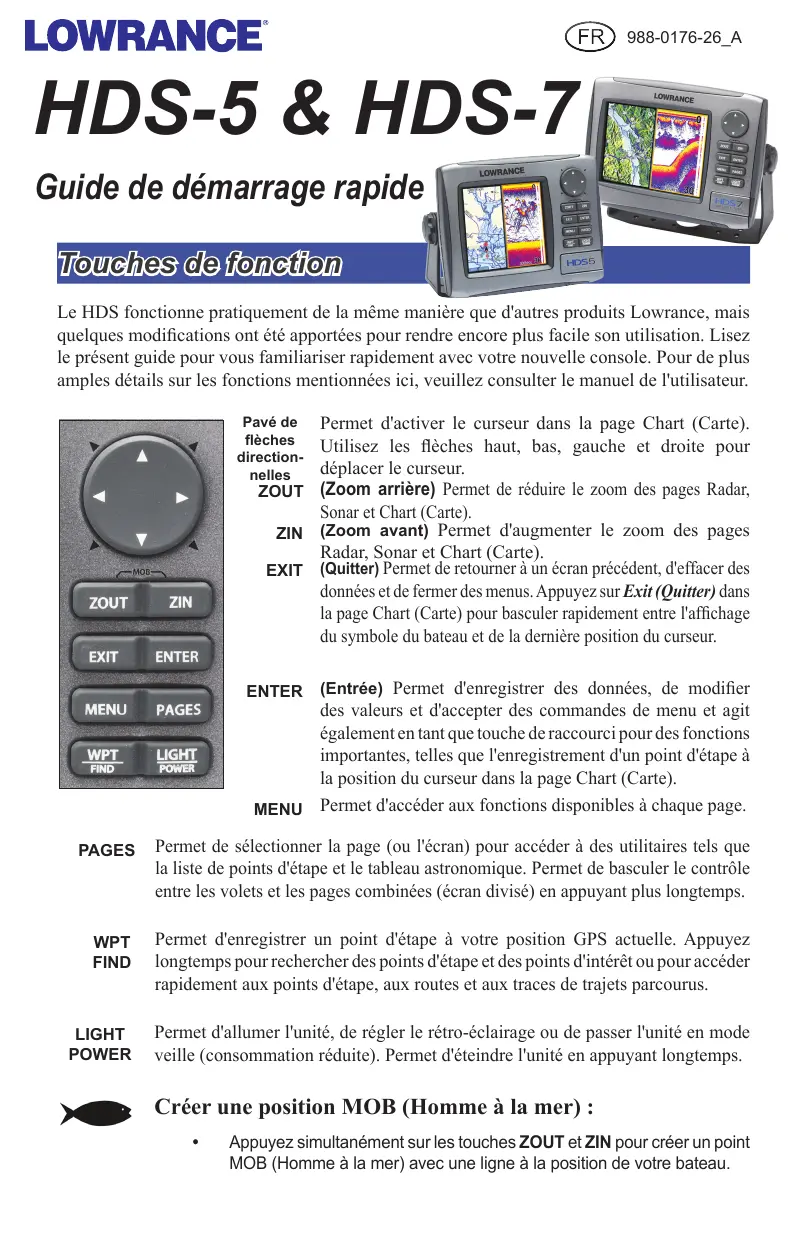

Guide de démarrage rapide

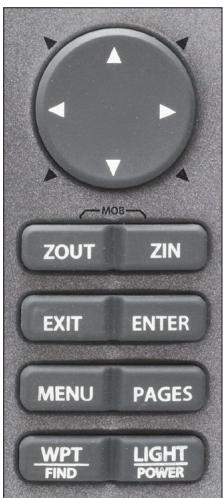

Touches de fonction

Le HDS fonctionne pratiquement de la même manière que d'autres produits Lowrance, mais quelques modifications ont ete apportees pour rendre encore plus facile son utilisation. Lisez le present guide pour vous familiariser rapidement avec votre nouvelle console. Pour de plus amples details sur les fonctions mentionnées ici, veuillez consulter le manuel de l'utilisateur.

Pavé de Permet d'activer le curseur dans la page Chart (Carte). flèches Utilisez les flèches haut, bas, gauche et croite pour direction-nelles déplacer le curseur.

ZOUT (Zoom arrière) Permet de réduire le zoom des pages Radar, Sonar et Chart (Carte).

ZIN (Zoom avant) Permet d'augmenter le zoom des pages Radar, Sonar et Chart (Carte).

EXIT (Quitter) Permet de returner à un écran précédent, d'effacer des données et de fermer des menus. Appuyez sur Exit (Quitter) dans la page Chart (Carte) pour basculer rapidement entre l'affichage du symbole du bateau et de la的最后一 position du curseur.

ENTER (Entrée) Permet d'enregistrer des données, de modifier des valeurs et d'accepter des commandes de menu et agit également en tant que touche de raccourci pour des fonctions importantes, telles que l'enregistrement d'un point d'étape à la position du curseur dans la page Chart (Carte).

MENU Permet d'acceder aux fonctions disponibles à chaque page.

PAGES Permet de selectionner la page (ou l'écran) pour acceder à des utilisaires tels que la liste de points d'étape et le tableau astronomique. Permet de basculer le contrôle entre les volets et les pages combinées (écran divisé) en appuyant plus longtemps.

WPT Permet d'enregistrer un point d'etape à votre position GPS actuelle. Appuyez
FIND longtemps pour rechercher des points d'etape et des points d'intérêt ou pour acceder
rapidement aux points d'etape, aux routes et aux traces de trajets parcours.

LIGHT Permet d'allumer l'unité, de régler le rétro-éclairage ou de passer l'unité en mode
POWER veille (consommation réduite). Permet d'éteindre l'unité en appuyant longtemps.

Créer une position MOB (Homme à la mer) :

• Appuyez simultanément sur les touches ZOUT et ZIN pour creer un point MOB (Homme à la mer) avec une ligne à la position de votre bateau.

Visualiser une page :

1. À partir de n'importe quel écran, appuyez sur PAGES pour acceder à l'écran Pages.
2. Sélectionnez l'écran page. Chart / Sonar permet d'afficher une page combinée Carte/Sonar.

Régler laaille des volets des pages combinées :

1. À partir de l'écran Pages, Sélectionnez l'options de page combinée que vous souhaitez afficher, puis appuyez sur la touche MENU. Sélectionnez Adjust panel sizes (Réglage de la taille des volets). Utilisez le bouton à l'écran pour régler la taille des volets.

Ajouter un calque Data (Données) ou Gauge (Jauge) à une page :

1. À partir de l'écran Pages, Sélectionnez la page de laquelle vous souhaitez ajouter ou modifier l'affichage des données, puis appuyez sur la touche MENU. Sélectionnez Edit data overlay (Modifier le calque de données).
2. Lorsque la page apparait, appuyez sur ENTER pour ajouter des données ou sur MENU pour acceder aux options, ou suivez les instructions à l'écran.

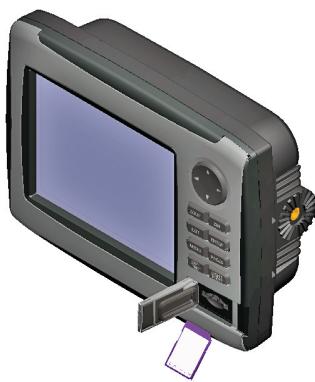

Rainure pour carte MMC/SD

Le couvercle de la rainure pour cartes MMC a une fermeture magnétique. Insérez les cartes face vers le haut. Insérez toujours les cartes MMC avec prudence. Forcer les cartes dans la rainure pourrait les endommager. Assurez-vous que le couvercle de la rainure pour cartes MMC est always fermé. Cela empêchera que de l'humidité ne pénétre dans le compartment de la rainure.

Créer un point d'étape à la position actuelle :

1. Appuyez sur la touche WPT/Find pour creer un point d'etape à votre position actuelle.

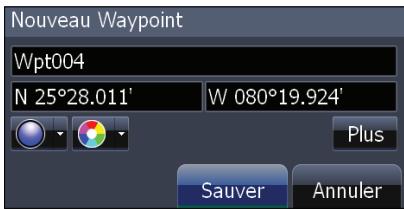

Créer un point d'étape à la position du curseur dans la page Chart (Carte):

1. Placez le curseur dans la page Chart (Carte) où vous souhaitez insérer le point d'etape et appuyez sur la touche ENTER. Le menu New Waypoint (Nouveau point d'etape) apparaitra.
2. Sélectionnez Save (Enregistrer) dans le menu New Waypoint.

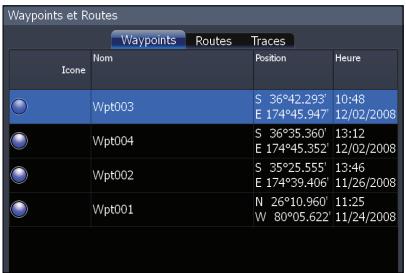

Écran Waypoints (Points d' étape)

Pour visualiser les points d'etape enregistrés, passez à l'écran Waypoints (Points d'etape) de la page Utilities (Utilitaires). L'écran Waypoints (Points d'etape) permet de visualiser et de modifier les points d'etape enregistrés.

Aller au curseur / Annuler la navigation

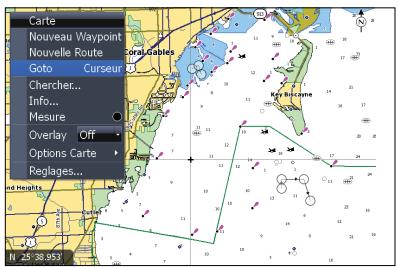

Naviguer vers un point d'intérêt de la page Carte :

1. À partir de la page Chart (Carte), centrezle curseurs sur un point d'intérêt. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaitra.
2. À partir du menu Chart (Carte), Sélectionnez Go to Cursor (Aller au curseur), puis appuyez sur ENTER. L'unité entamera la navigation vers la position du curseur dans la page Chart (Carte).

Interrompre la navigation vers un point d'intérêt ou une autre destination :

1. À partir du menu Chart (Carte), Sélectionnéz Navigation et appuyez sur ENTER.
2. Sélectionnez Cancel (Annuler) à partir du sous-menu. Pour réinitialiser votre erreur transversale, Sélectionnez Restart Navigation (Redémarrer la navigation) à partir du sous-menue.

Information de point d'intérêt de la carte

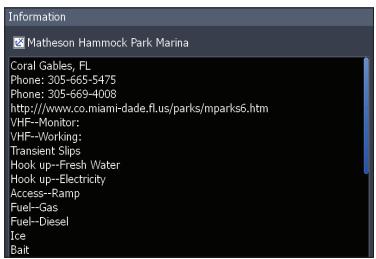

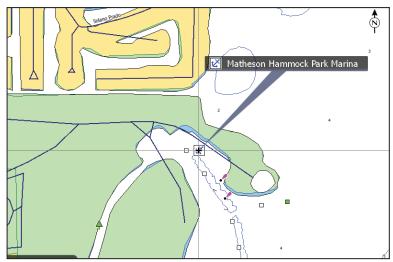

Visualiser les informations des points d'intérêt dans la page Chart (Carte):

1. Sélectionnez un point d'intérêt dans la page Chart (Carte) à l'aide du curseur. Une boîte d'identification du point d'intérêt apparaitra. Appuyez sur la touche MENU. Le menu Chart (Carte) apparaitra.
2. Selectionnez Info dans le menu Chart (Carte), puis appuyez sur ENTER. L'écran Chart Info (Info Carte) apparaitra.
3. Pour visualiser des informations additionnelles sur le point d'intérêt, Sélectionnéz Details (Détails). L'écran Information apparaitra.

Routes

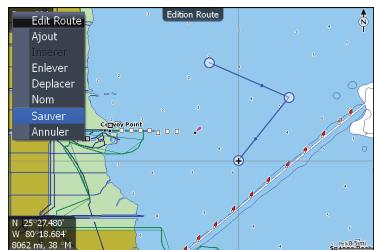

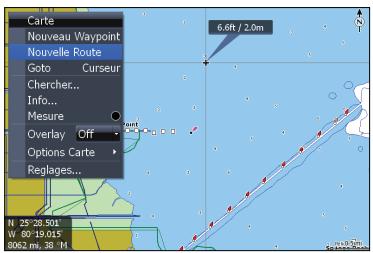

Créer une route à partir de la page Chart (Carte) :

1. Appuyez sur la touche MENU et Sélectionnez New Route (Nouvelle route) à partir du menu Chart (Carte). Appuyez sur la touche ENTER.
2. Suivez les instructions à l'écran.
3. Appuyez sur la touche MENU pour ouvrir le menu Edit route (Modifier route). Sélectionnéz Save (Enregistrer) et appuyez sur ENTER. La route sera enregistrée dans l'écran Routes.
4. Dans l'écran Routes, mettez en évidence la route et Sélectionnez Start. Le dialogue Start Route (Démarriage de la route) apparaître, Sélectionnez Forward (Normal) ou Reverse (Inverse).

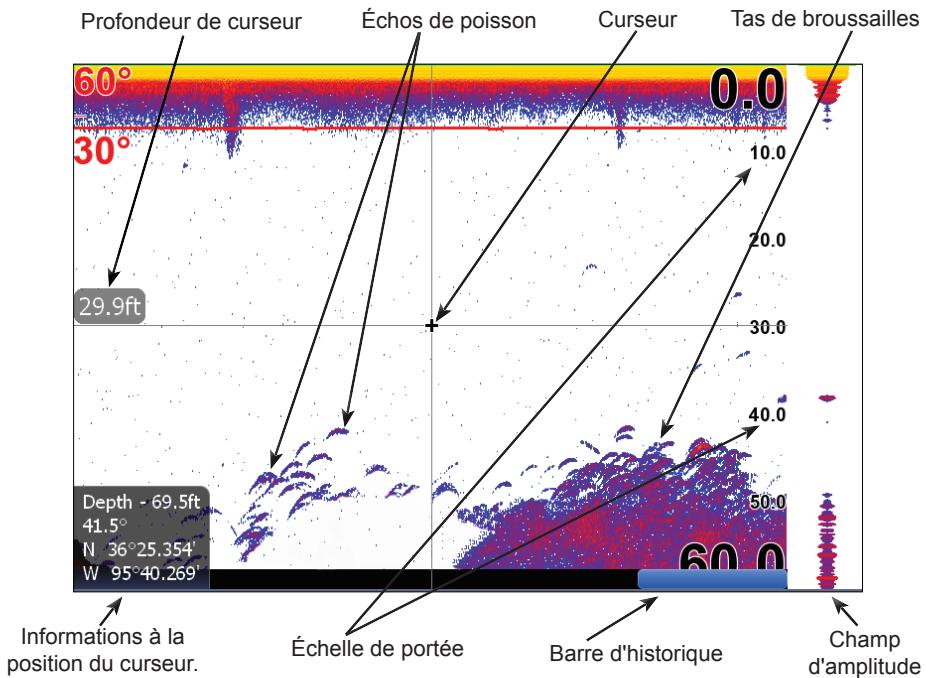

Lorsque le curseur est actif à l'écran, utilisez la barre History (Historique) pour faire défilier la page Sonar et visualiser des retours de sonar précédents. Lorsque le curseur est à l'écran, le sonar n'affiche pas de retours de sonar en temps réel.

REMARQUE: L'unité est configurée pour fonctionnement automatique sous la majorité des conditions. Pour l'utilisation dans des endroits d'épaissé végétation ou dans des eaux très profondes et certaines situations de pêche, un nombre de configurations spéciales sont disponibles. Consultez le manuel de l'utilisateur pour plus de détails.

Ajuster la sensibilité et les couleurs :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Dans le menu Sonar, Sélectionnéz Adjust (Réglage).
2. Le menu de réglage de la sensibilité apparaitra. Utilisez les flèches gauche et droite pour faire le réglage.
3. Pour ajuster les couleurs, utilisez les flèches vers le haut et vers le bas pour sélectionner le menu Colorline (Couleurs). Utilisez les flèches gauche et droite pour faire le réglage.

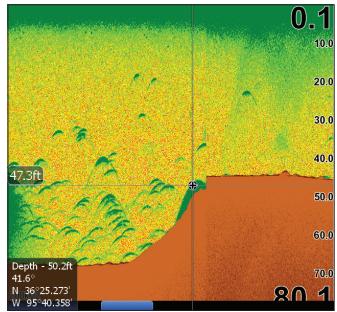

Marquer un objet submerge à l'aide d'un point d'etape :

1. À partir de la page Sonar, appuyez sur le pavé de flèches directionnelles pour activer le curseur. Utilisez le pavé à flèches directionnelles pour centrer le curseur sur l'objet submerge, puis appuyez sur ENTER. Un point d'étape sera créé à la position du curseur dans la page Sonar. Vous pouvez visualiser le point d'étape à partir de l'écran Waypoints (Points d'étape) ou à partir de la page Chart (Carte).

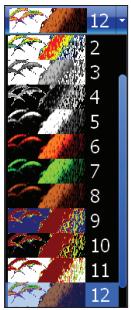

Pour selectionner une Palette de page Sonar :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Dans le sous-menu View (Vue), Sélectionnez Palette. Le menu Palette compte 12 catégories d'écran sonar, y compris Grayscale (échelle de gris), Nightview (Vue nocturne) et Iceview (Vue par conditions de gel).

Options de division de l'écran Sonar

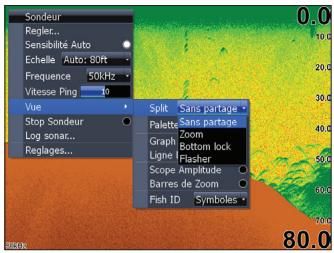

Pour sélectionner un affichage de zoom, de verrouillage sur le fond ou d'écran clignotant en deux volets :

1. Dans la page Sonar, appuyez sur la touche MENU. Le menu Sonar apparaitra. Sélectionnez View (Vue) dans le menu Sonar pour ouvrir le sous-menu View (Vue).
2. Danslesous-view(Vue),selectionnez Split (deux volets) pour ouvrir le menu Split (ecran à deux volets). Les options de division de I'ecran sont: No split (sans division), Zoom, Bottom Lock (Verrouillage sur le fond) et Flasher (clignotant).

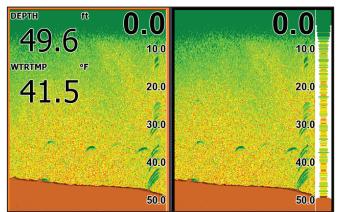

Pour visualiser et contrôle deux fréquences simultanément :

1. Appuyez sur PAGES pour acceder à l'écran Pages. Dans les options Sonar de l'écran Pages, Sélectionnez les pages combinées + Sonar.
