LETRATAG LT-100T - Étiqueteuse DYMO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LETRATAG LT-100T DYMO au format PDF.
| Type de produit | Étiqueteuse portable |
| Marque | DYMO |
| Modèle | LetraTag LT-100T |
| Alimentation | 4 piles alcalines AA (non incluses) ou adaptateur secteur 9 V 1,5 A (optionnel) |
| Type de ruban | Cassettes DYMO LetraTag (LT) 12 mm de large, disponibles en plusieurs couleurs et textures |
| Affichage | Écran LCD graphique avec indicateurs de fonctions |
| Mémoire | Jusqu'à 9 étiquettes en mémoire |
| Nombre de lignes | Jusqu'à 2 lignes par étiquette |
| Nombre de caractères | Jusqu'à 100 caractères et espaces par étiquette |
| Tailles de police | 5 tailles : Très petit, Petit, Moyen, Large, Très large |
| Styles de police | Normal, Gras, Italique, Contour, Ombré, Vertical |
| Bordures | Souligné, Carré, Arrondi, Train, Flèché, Cœurs, Fleurs, Crocodile, Dents de scie |
| Symboles et caractères spéciaux | Jeu étendu de symboles ainsi que caractères latins étendus (appui long sur une touche) |
| Insertion de la date | Oui, au format JJ/MM/AA ou MM/JJ/AA selon la langue |
| Découpe | Bouton de découpage manuel |
| Arrêt automatique | Après 2 minutes d'inactivité |
| Langues disponibles | Multilingue, réglable via le menu |
| Entretien | Nettoyage de la lame avec de l'alcool ; nettoyage de la tête d'impression avec l'outil fourni |
| Sécurité | Certification CE, conforme aux normes CEM, sécurité EN 60950, RoHS |
| Accessoires inclus | 1 cassette de ruban d'essai, outil de nettoyage |
| Dimensions (approx.) | Environ 14 × 8 × 4 cm |
| Poids (approx.) | Environ 200 g sans piles |
FOIRE AUX QUESTIONS - LETRATAG LT-100T DYMO
Questions des utilisateurs sur LETRATAG LT-100T DYMO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Étiqueteuse au format PDF gratuitement ! Retrouvez votre notice LETRATAG LT-100T - DYMO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LETRATAG LT-100T de la marque DYMO.
MODE D'EMPLOI LETRATAG LT-100T DYMO
Sortie de l'étiquette 10 Réglages Enregistrement mémoire 12 Effacer Rappel mémoire 13 Barre d'espace 4 Imprimer 14 OK Écran LCD Navigation 6 Connecteur d'alimentation Barre d'espace Alimentation 17 Verrouillage numérique Ciseaux 18 MAJ 9 Insertion 19 Touche Retour 10 Format

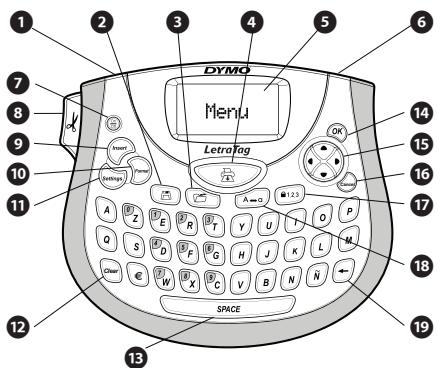

Figure 1 DYMO LetraTag Étiqueteuse
Grâce à votre nouvelle étiqueteuse DYMO LetraTag™ des dimensions et styles différents. Cette étiqueteuse utilise les cassettes de ruban DYMO LetraTag (LT) 12 mm. Les cassettes LT sont disponibles dans plusieurs couleurs pour les rubans en plastique et en blanc pour les rubans de transfert textile.
Pour plus d'informations sur les étiquettes et les accessoires pour votre étiqueteuse, visitez notre site www.dymo.com.
Enregistrement de la garantie
Nous. Pour plus d'informations ou pour vous enregistrer en ligne, visitez notre site www.dymo.com/registration.
Mise en route
Suivez les instructions de cette section pour imprimer votre première étiquette.
Mise en marche
L'étiqueteuse est alimentée par des piles standard ou par un adaptateur secteur. Pour des raisons d'économie d'énergie, l'étiqueteuse s'éteindra automatiquement si elle n'est pas utilisée pendant 2 minutes.
Insertion des piles
Létiqueteuse utilise quatre piles alcalines AA.
Comment insérer les piles
- Retirez le couvercle du compartiment à piles. Voir Figure 2.
- Insérez les piles selon les marques de polarité (+ et -).
- Remettez le couvercle du compartiment à piles.
Figure 2
1 Retirez les piles si l'étiqueteuse
ne doit pas être utilisée pendant une longue période.
Connexion de l'adaptateur secteur
L'adaptateur secteur 9 volts 1,5 A en option peut également être utilisé pour alimenter l'étiqueteuse. Dans ce que vous connectez
L'adaptateur secteur sur l'étiqueteuse, les piles ne sont plus utilisées comme source d'alimentation.
Comment connecter l'adaptateur secteur
- Raccordez l'adaptateur secteur au connecteur d'alimentation situé au sommet de l'étiqueteuse.
- Branchez l'autre extrémité de l'adaptateur secteur dans une prise d'alimentation.
Assurez-vous que l'étiquetteuse est éteinte avant de débrancher l'adaptateur secteur de la source d'alimentation principale pour ne pas risquer de perdre les réglages les plus récents de la mémoire.
Insertion de la cassette
L'étiqueteuse est fournie avec une cassette. Visitez le site www.dymo.com pour plus d'informations concernant l'achat de cassettes supplémentaires.
Pour insérer la cassette
- Appuyez sur le couvercle de la cassette et relâchez-le pour ouvrir le compartiment à étiquettes. Voir Figure 3. Lors de la première utilisation de l'étiqueteuse, enlevez le carton de protection qui se trouve entre la tête d'impression et le galet presseur. Voir Figure 4.
- Appuyez fermement jusqu'à ce que vous entendiez un clic vous signalant que la cassette est en place.
- Fermez le compartiment à cassette, puis appuyez sur pour allumer l'appareil.
Figure 3
Figure 4
Sélection d'une langue
La première fois que vous allumez l'appareil, vous êtes invité à sélectionner la langue de votre choix. Par défaut, l'étiqueteuse est réglée sur l'anglais. La langue déterminée le jeu de caractères et le format de date disponibles.
Comment sélectionner une langue
- Appuyez sur SETTINCS, utilisez les touches « flèches » haut et bas pour sélectionner Langues et appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner la langue souhaitée puis appuyez sur OK.
Réglage de la date et de l'heure
Vous devez régler la date et l'heure actuelles pour que la date soit correcte si vous CHOISSEZ de l'INSERER automatiquement sur votre étiquette.
Le format de la date et de l'heure par défaut dépend de la langue sélectionnée pour l'étiqueteuse. L'anglais américain utilise le format de date MMM JJ, AA et le format horaire sur 12 heures; toutes les autres langues utilisent le format de date JJ MMM AA et le format horaire sur 24 heures.
Comment régler la date et l'heure
- Appuyez sur SETTIPNG
- Utilisez les touches « flèches » haut et bas pour sélectionner
Régler Date et appuyez sur OK. La date par défaut s'affiche.
- Utilisez les touches « flèches » gauche et droite pour placer le curseur sur chaque paramètre (mois, jour et année) et utilisez les touches « flèches » haut et bas pour augmenter ou diminuer leur valeur.
- Une fois terminé, appuyez sur OK. L'heure par défaut s'affiche.
- Utilisez les touches « flèches » gauche et droite pour placer le curseur sur chaque paramètre (heures et minutes) et utilisez les touches « flèches » haut et bas pour augmenter ou diminuer leur valeur.
- Une fois terminé, appuyez sur OK.
Impression de votre première étiquette
Vous êtes maintenant prêt à imprimer votre première étiquette.
Comment imprimer une étiquette
- Entrez le texte pour créer une étiquette simple.
- Appuyez sur
- Appuyez sur le bouton de découpage pour couper l'étiquette.
Félicitations! Vous venez d'imprimer votre première étiquette. Continuez à lire ce manuel pour apprendre davantage sur les options disponibles pour la création d'étiquettes.
Se familiariser avec l'étiqueteuse
Familiarisez-vous avec l'emplacement des touches de caractéristique et de fonction de votre étiqueteuse. Reportez-vous à la Figure 1 en page 24. Les sections suivantes décrivent chaque caractéristique en détail.
Alimentation
Le bouton © permet d'allumer et d'éteindre l'étiqueteuse. L'étiqueteuse s'éteindra automatiquement si elle n'est pas utilisée pendant 2 minutes. La dernière étiquette créée est gardée en mémoire et réapparaît à l'écran lorsque vous rallumez l'étiqueteuse. Les réglages de style effectués précédemment sont également restaurés.
Vous pouvez également appuyer sur pour annuler l'impression et revenir au mode Édition.
Écran LCD
Voupez entre jusqu'à 100 caractères et espaces sur une étiquette ; toutes, l'écran ne peut afficher la totalité des caractères. Désormais, grâce à l'écran graphique exclusif de DYMO, toutes les
mises en forme ajoutées sont visibles instantanément.
Par exemple, dans la Figure 4, les italiques et la courbure arrondie ajoutées au texte sont clairement visibles.
Les indicateurs des fonctions apparaissent en haut de l'écran de manière à ce que vous puissiez voir lorsqu'une fonction est sélectionnée. Voir Figure 4.
Figure 4
1 Taille de police 2 Nbre de lignes 3 MAJ 4 Verrouillage numérique
Mode majuscules
La touche ( c) active et désactive le mode Majuscules. Lorsque le mode MAJUSCULES est enclenché, l'indicateur MAJUSCULES s'affiche à l'écran et toutes les lettres que vous taperez seront en majuscules. Le réglage par défaut est le mode MAJUSCULES. Lorsque le mode MAJUSCULES est désactivé, toutes les lettres apparaissent en minuscules.
Verrouillage numérique
La touche 123 fournit un accès aux chiffres situés sur l'une des touches alphétiques. Si le mode Num Lock est activé, l'indicateur Num Lock est affiché à l'écran et les chiffres compris entre 0 et 9 apparaissent lorsque vous appuyez sur les touches alphétiques correspondantes. Le mode Verrouillage numérique est désactivé par défaut.
Touche retour
La touche supprime le caractère à gauche du curseur.
Effacer
La touche Clear efface tout le texte de l'étiquette ainsi que la mise en forme.
Touches de navigation
Vous pouvez consulter et modifier votre étiquette en utilisant les touches « flèches » gauche et droite de la touche de navigation. Vous pouvez naviguer à travers les options du menu en utilisant les touches « flèches » haut et bas puis appuyer sur OK pour valider votre sélection.
Annuler
La touche (Cancel) permet de sortir d'un menu sans effectuer de sélection ou d'annuler une action.
Formater
La touche (Format) affiche les sous-menus de réglage de la taille de police, du style et des couleurs. Ces caractéristiques de mise en forme sont décrites plus loin dans ce Guide d'utilisation.
Insertion
La touche (Insert) permet d'insérer des symboles, une seconde ligne ou la date sur une étiquette.
Réglages
La touche (Settings) affiche les sous-menus Aperçu, Régler Date, Langues et Régler contraste. Ces caractéristiques sont décrites plus loin dans ce Guide d'utilisation.
Mise en forme de votre étiquette
Vous pouvez choisir parmi un certain nombre d'options de mise en forme pour mettre en valeur l'apparence de vos étiquettes.
Changer la taille de la police
Cinq tailles de police sont disponibles pour vos étiquettes : Très petit, Petit, Moyen, Large, et Très large.
Lorsque vous sélectionnez une taille, celle-ci s'applique à tous les caractères de l'étiquette.
Pour régler la taille de police
- Appuyez sur la touche (Format).
- Utilisez les touches « flèches » haut et bas pour sélectionner Taille et appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner la taille de police souhaitée puis appuyez sur ©
Ajouter des styles de police
Vous pouvez choisir parmi six différents styles de police :
| AaAbCc | Normal |
| AaAbCc | Gras |
| AaAbCc | Italique |
| AaAbCc | Contour |
| AaAbCc | Ombré |
| Vertical | |
Lorsque vous sélectionnez un style, celui-ci s'applique à tous les caractères. Les styles sont compatibles avec les caractères alphanumériques et certains symboles.
Comment sélectionner le style de police
- Appuyez sur [Format].
- Utilisez les touches « flèches » haut et bas pour sélectionner un style puis appuyez sur OK.
- Utilisez les touches « flèches » haut et bas pour sélectionner un style puis appuyez sur OK.
Création d'étiquettes à deux lignes
Vous pouvez imprimer deux lignes maximum sur les étiquettes.
Comment créer une étiquette à deux lignes
- Tapez le texte de la première ligne puis appuyez sur Insert
- Utilisez les flèches pour sélectionner Seconde ligne puis appuyez sur OK. Un symbole représentant plusieurs lignes s'affiche au bout de la première ligne; celui-ci ne sera pas imprimé sur l'étiquette.
- Tapez le texte de la seconde ligne.
Ajout de la date
Vous pouvez insérer la date sur votre étiquette. Le format de la date est MMJJ, AA (États-Unis) ou JJMMAA (Europe) en fonction de la version de votre étiqueteuse.
Comment insérer la date
- Appuyez sur (insert).
- Sélectionnez Date puis appuyez sur OK.
Ajout des styles encadré et souligné
Vous pouvez mettre davantage de texte en valeur en l'encadrant ou en le soulignant.
| ABC123 | Souligné | ABC123 | Dents de scie |
| ABC123 | Carré | ABC123 | Train |
| ABC123 | Flchéé | ABC123 | Cœurs |
| ABC123 | Arrondi | ABC123 | Fleurs |
| ABC123 | Crocodile |
Comment ajouter le style encadré ou souligné
- Appuyez sur [Format].
- Sélectionnez Bordures puis appuyez sur OK.
- Sélectionnez le style Souligné ou Encadré puis appuyez sur OK.
Sur les étiquettes à deux lignes, toutes les lignes sont soulignées. Avec le style Encadré, toutes les lignes sont encadrées par la même bordure.
Utilisation des symboles et des caractères spéciaux
Vous pouvez ajouter des symboles et autres caractères spéciaux sur vos étiquettes.
Ajout de symboles
L'étiqueteuse prend en charge les yeux de symboles étendus comme ceux illustrés.
| Position in row | |||
| € | $ | € | £ ¥ |
| @ | & | # | % ‰ |
| ! | ? | i | € - |
| ' | " | , | ; |
| ' | : | / | | |
| + | - | * | ÷ √ |
| ^ | ~ | ≈ | ≠ |
| ± | < | > | ≤ ≥ |
| ( | ) | { | } • |
| [ ] | ° | § | ∞ |
| α | β | V | δ ε |
| η | λ | μ | π ρ |
| σ | ω | Δ | Θ ∑ |
| Φ | Ω | ½ | ¼ ¾ |
| 0 | 1 | 2 | 3 4 |
| 5 | 6 | 7 | 8 9 |
| 0 | 1 | 2 | 3 4 |
| 5 | 6 | 7 | 8 9 |
| © | ® | TM | € € |
Comment inscrire un symbole
- Appuyez sur Insert, sélectionnez Symboles puis appuyez sur OK. La première rangée de symboles s'affichant dans le tableau apparait à l'écran.
- Utilisez les touches « flèches » pour vous déplacer sur le symbole souhaité. Les flèches gauche et droite déplacent le curseur horizontalement sur les rangées de symboles. Les touches « flèches » haut et bas déplacent le curseur verticalement à travers les rangées de symboles.
- Lorsque vous vous trouvez sur le symbole, appuyez sur a pour l'ajouter sur toute étiquette.
L'étiqueteuse mémorise le symbole utilisé en dernier. À la prochaine insertion d'un symbole, le symbole utilisé en dernier est automatiquement sélectionné.
Ajout de caractères internationaux
L'étiqueteuse prend en charge les jours de caractères latins étendus grâce à la technologie RACE. De même que lorsque vous utilisez une touche du clavier de votre téléphone mobile pour sélectionner un 40 caractère, vous pouvez faire défiler toutes les variations d'un caractère sur l'étiqueteuse. Pour insérer le caractère de votre choix, laissez la touche enfoncée puis relâchez-la lorsque vous le voyez apparaitre. Par exemple, si vous CHOISSEZ la langue française et que vous maintenez enfoncée la touche a, vous verrez défiler
les lettres a à z et toutes les autres variations disponibles. Les variations de caractères et l'ordre dans lequel apparaissent ces variations dépendent de la langue sélectionnée.
Options d'impression
Vous pouvez afficher un aperçu de votre étiquette et régler le contraste d'impression.
Aperçu de l'étiquette
Vous pouvez prévisualiser le texte ou le format de votre étiquette avant de l'imprimer. Une étiquette à deux lignes peut être prévisualisée sous la forme d'une étiquette à une ligne, un caractère de saut de ligne apparaissant entre les deux lignes.
Comment prévisualiser votre étiquette
- Appuyez sur SETTINGS
- Sélectionnez Aperçu puis appuyez sur OK.
Le texte de l'étiquette défile sur l'écran.
Réglage du contraste d'impression
Vous pouvez régler le contraste d'impression pour ajuster la qualité d'impression de votre étiquette.
Comment régler le contraste
- Appuyez sur SETTING
- Sélectionnez Régler Contraste puis appuyez sur .
- Utilisez les flèches pour sélectionner un paramètre de contraste puis appuyez sur OK.
Utilisation de la mémoire de l'étiqueteuse
L'étiqueteuse est dotée d'une mémoire puissante qui vous permet de stocker jusqu'à neuf textes d'étiquette, parmi celles que vous utilisez le plus récemment.
Enregistrement du texte d'une étiquette
Vous pouvez stocker jusqu'à nine étiquettes spécifiques que vous utilisez fraîsment.
Comment stocker le texte de l'étiquette actuelle
- Appuyez sur
Le premier champ de mémoire s'affiche.
- Utilisez les touches « flèches » pour vous déplacer entre les champs. Vous pouvez stocker le nouveau texte dans n'importe quel emplacement de mémoire.
- Sélectionnez un emplacement de mémoire puis appuyez sur OK. Le texte de votre étiquette est enregistré et votre étiquette réapparaît.
Chargement des étiquettes enregistrées
Vous pouvez facilement charger les étiquettes stockées en mémoire pour les utiliser ultérieurement.
Comment charger les étiquettes
- Appuyez sur Le premier emplacement de mémoire s'affiche comme le dialogue d'enregistrement d'une étiquette ou d'un format.
- Utilisez les flèches pour sélectionner l'étiquette à rappeler, puis appuyez sur OK.
Pour effacer un champ de mémoire, chargez d'abord une étiquette puis appuyez sur Clear.
Entretien de votre étiqueteuse
Votre étiqueteuse a été conçue pour vous procurer un service de longue durée et ne nécessite qu'un entretien minime.
Nettoyez votre étiqueteuse de temps en temps pour qu'elle continue à fonctionner normalement. Nettoyez la lame chaque fois que vous remplacez la cassette de ruban.
Comment nettoyer la lame
- Humectez une boule de coton d'alcool.
- Enlevez la cassette.
- Placez la pointe d'un stylo ou d'un crayon sur le composant en forme de L comme indiqué dans la Figure 6 puis poussez ce composant vers le bas.
Maintenez appuyé Print head Figure 6
- Tout en maintenant le composant en forme de L abaissé, appuyez sur le levier de la lame pour la faire sortir.
- Utilisez un tampon d'ouate et de l'alcool pour nettoyer les deux côtés de la lame.
- Relâchez le système de découpe.
Vous pouvez également suivre ce procédé si la lame se trouve à l'avant et ne se déplace pas.
- Enlevez la cassette.
- Retirez l'outil de nettoyage se trouvant au niveau du couvercle du compartiment de la cassette.
- Essuyez avec précaution le côté rembourse des outils se trouvant dans la tête d'impression. Voir Figure 6.
Dépannage
Si vous rencontrez un problème en utilisant votre étiqueteuse, la solution se trouve peut-être dans le tableau ci-dessous.
| Problème/Message d'erreur | Solution |
| Pas d'affichage | • Vérifiez si l'étiqueteuse est allumée.• Remplacez les piles usagées. |
| Mauvaise qualité d'impression | • Remplacez les piles usagées ou branchez l'adaptateur secteur.• Assurez-vous que la cassette est correctement insérée.• Nettoyez la tête d'impression.• Remplacez la cassette. |
| Mauvaise performance de la lame | Nettoyez la lame. Voir Entretien de votre étiqueteuse. |
| Impression | Ne nécessite aucune action.Lé message disparait lorsqu'impression est terminée. |
| Trop de caractères | |
| Nombre maximum de caractères en mémoire tampon dépassé. | Effacez une partie ou la totalité du texte de la mémoire tampon. |
| Pile faible | Remplacez les piles ou branchez l'adaptateur secteur. |
| Piles presque déchargées. | |
| Bourrage de la bande | • Retirez l'étiquette bloquée et remplacez la cassette.• Nettoyez la lame. |
| Le moteur cale en raison d'un bourrage de bande. | |
Si vous avez besoin d'aide supplémentaire, contactez au dos de ce Guide d'utilisation pour trouver le numéro de contact de votre pays.
Avis sur la documentation
Nous travaillons constamment à la documentation de nos produits pour vous fournir la meilleure qualité possible. Vos suggestions sont les bienvenues.
Envoyez-nous vos commentaires ou suggestions à propos de nos guides d'utilisation. Veuillez fournir les renseignements suivants avec vos suggestions :
- Nom du produit, numéro de série et numéro de page du Guide d'utilisation
- Brève description des instructions erronées ou peu claires, des points nécessitant plus de détails, etc.
Nous aimerions également recevoir vos suggestions concernant d'autres sujets que vous aimeriez voir apparaitre dans la documentation.
Envoyez vos e-mails à : documentation@dymo.com
Veuillez utiliser cette adresse e-mail uniquement pour les suggestions relatives à la documentation. Si vous avez une question technique, veuillez contacter le Service clientèle.
Informations environnementales
La fabrication du matériel que vous avez acheté a nécessité l'extraction et l'utilisation de ressources naturelles. Il se peut que ce matériel contienne des matières dangereuses pour la santé et l'environnement.
Pour prévenir la dissémination de ces matières dans notre environnement et réduire la pression exercée sur nos ressources naturelles, nous vous recommandons d'utiliser les systèmes de reprise existants.
Ces systèmes réutiliseront ou recycleront de manière appropriée la plupart des matériaux de leur équipement en fin de vie.
Le symbole de la poubelle barrée présent sur votre appareil vous invite à utiliser ces systèmes.
Si vous recherchez des informations supplémentaires sur les systèmes de collecte, de réutilisation et de recyclage, contactez notre organisme de gestion des déchets local ou régional.
N'hésitez pas à nous contacter pour en savoir plus sur les performances environnementales de nos produits.
Ce produit porte la mention CE en accord avec la directive CEM et est conforme
tension et est conforme aux normes internationales suivantes :
Compatibilité Classe B FCC US
Sécurité - EN 60950, IEC 950, UL 1950
Compatibilité CEM EN 61000 3-2/3; EN 61000 4-2/3/4/5/6/8/11; ENV 50204;
UE Immunité - EN 55024 & addenda A1, A2 Compatibilité électromagnétique (CEM) - Equipement relatif à la technologie de l'information et Caractéristiques immunitaires.
Émissions - EN 61000-6-3 : Compatibilité électromagnétique (CEM)
- Partie 6 : Normes génériques - Section 3 : Norme d'émissions dans les milieux résidentiels, commerciaux et faiblement industriels.
RoHS 2002/95/EC
Tel.: 0245281308
Fax: +31 20 581 93 80
Tel.: 020 581 93 86
Fax: +31 20 581 93 80
Tel.: 0800 803 966
Fax: 0800 737 212
Tel.: 22 97 17 10
Fax: +31 20 581 93 80
Tel.: 022 349 15 02
Fax: +31 20 581 93 80
Tel.: +420 239 000 448
Fax:+31205819380
Tel.: 91 662 31 49
Fax:+31205819380
Tel.: 21 120 61 64
Fax:+31205819380
Tel.: 086320057
Fax: +31 20 581 93 80
Tel.: 0443420466
Fax: +31 20 581 93 80
Tel.: 02122862630
Fax: 212 286 26 28
Tel.: 020 7341 55 29
Fax:+31205819380
Tel.: +44 020 7341 55 29
SANFORD
BRANDS
©2007 DYMO
