MMK-AP0123H - Climatiseur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, réversible, avec fonction de déshumidification
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Dimensions : 70 x 43 x 36 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les fenêtres standard pour l'évacuation de l'air
Type de batterie	Non applicable
Tension	220-240 V
Puissance	12000 BTU/h
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, vérification de l'évacuation d'eau
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès du service après-vente Toshiba
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Informations générales	Garantie de 2 ans, consommation énergétique classée A

FOIRE AUX QUESTIONS - MMK-AP0123H TOSHIBA

Comment démarrer le TOSHIBA MMK-AP0123H ?

Pour démarrer l'appareil, branchez-le sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température sur le TOSHIBA MMK-AP0123H ?

Utilisez les boutons '+' et '-' sur le panneau de contrôle pour augmenter ou diminuer la température désirée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Si le problème persiste, consultez le service après-vente.

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre du panneau arrière, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si le bruit est inhabituel ou trop fort, vérifiez si l'appareil est bien nivelé et contactez le support technique si nécessaire.

Comment changer le mode de fonctionnement ?

Appuyez sur le bouton 'Mode' pour alterner entre les différents modes (refroidissement, chauffage, ventilation, déshumidification).

Quelle est la puissance de l'appareil ?

Le TOSHIBA MMK-AP0123H a une puissance de 12000 BTU, ce qui le rend adapté pour des pièces d'environ 20 à 30 m².

Comment réinitialiser l'appareil ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 minutes, puis rebranchez-le.

Y a-t-il une fonction de minuterie ?

Oui, le TOSHIBA MMK-AP0123H est équipé d'une fonction de minuterie pour programmer l'arrêt ou le démarrage de l'appareil à des heures spécifiques.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de TOSHIBA ou consulté dans la section support de votre modèle.

MODE D'EMPLOI MMK-AP0123H TOSHIBA

Manuel d'installation

Installations-handbuch

Veuillez lire attentivement ce Manuel d'installation avant d'installer le climatiseur.

• Ce manuel décrit la procédure d'installation de l'unité intérieure.
• Pour installer l'unité extérieure, reportez-vous au Manuel d'installation fourni avec l'unité extérieure.

Utilisation du nouveau refrigerant

Ce climatiseur est d'un type inédit qui utilise le nouveau réfrigérant HFC (R410A) au lieu du réfrigérant traditionnel R22, afin d'éviter la destruction de la couche d'ozone.

Sommaire

1 PIECES ACCESSOIRES 32 2 MESURES DE SECURITE 33 3 SELECTION DU LIEU D'INSTALLATION 35 4 INSTALLATION DE L'UNITE INTERIEURE 37 5 DECOUPE D'UN TROU ET MONTAGE DE LA PLAQUE D'INSTALLATION 38 6 INSTALLATION DES TUYAUX ET DU TUYAU D'EVACUATION 39 7 FIXATION DE L'UNITE INTERIEURE 42 8 EVACUATION 42 9 TUYAUX DE REFRIGERANT 43 10 INSTALLATION ELECTRIQUE 45 11 COMMANDES UTILISABLES 51 12ESSAI DE FONCTIONNEMENT 54 13 DEPANNAGE 56

1 PIECES Accessoires

Pièces accessoires

Nom de la pièce	Quantité	Forme
Plaque d'installation	1
Télécommande sans fil	1
Batterie	2
Support de télécommande	1
Vis de montage Ø4 × 25l	6
Vis à bois à tête panoramicique Ø3,1 × 16l	2
Vis Ø4 × 10l	2
Isolant thermique	1

Nom

Manuel du propriétaire

Manuel d'installation

2 Mesures de sécurité

Assurez-vous de respecter toutes les règles locales, nationales et internationales. - Lisez attentivement ces « MESURES DE SECURITE » avant l'installation. - Les mesures décrites ci-après complètent des points importants concernant la sécurité. Observez-les scrupuleusement. - Après l'installation, faites un (essai de fonctionnement) pour vous assurer de l'absence de problèmes. Reportez-vous au Manuel du propriétaire pour expliquer au client comment utiliser l'unité et effectuer son entretien. - Mettez l'interrupteur général (ou le disjoncteur) hors tension avant d'effectuer l'entretien de l'unité. - Demandez au client de conserver le Manuel d'installation avec le Manuel du propriétaire.

Avertissement

• Demandez à un revendeur autorisé ou à un installateur professionnel d'installer (également de déplacer) le climatiseur/d'effectuer son entretien.

Une installation inadéquate peut se solder par une fuite d'eau, une électrocution ou un incendie.

Assurez-vous de connecter le fil de terre. (Mise à la terre)

Toute mise à la terre incomplète provoque une électrocution.

Ne raccordez pas le fil de terre au tuyau de gaz, aux canalisations d'eau, au paratonnerre ou au fil de terre d'un téléphone.

• Mettez l'interrupteur général (ou le disjoncteur) hors tension avant d’entreprindre l'installation électrique.

Assurez-vous que tous les interrupteurs sont hors tension. La non-observation de cet avertissement peut se solder par une électrocution.

Fixez solidement le tuyau de réfrigérant pendant l'installation, avant de faire fonctionner le climatiseur.

Si le climatiseur est utilisé avec la vanne ouverte et sans que le tuyau de réfrigérant ne soit connecté, le compresseur aspire l'air et le circuit de réfrigération est alors en surpression. Dans ce cas, les tuyaux risquent d'éclater et de blesser quelqu'un.

• Lorsque vous déplacez le climatiseur pour l'installer ailleurs, faites très attention à ce qu'aucun corps gazeux autre que le réfrigérant spécifique n'entre dans le circuit de réfrigération.

Si de l'air ou tout autre gaz se mélange au réfrigérant, la pression gazeuse du circuit de réfrigération augmente anormalement et risque de faire éclater les tuyaux et de blesser quelqu'un.

• Effectuez l'installation conformément au Manuel d'installation.

Une installation inadéquate peut se solder par une fuite d'eau, une électrocution ou un incendie.

• Si le climatiseur est installé dans une petite piè èce ne dépasse pas le seuil critique.
• Installez solidement le climatiseur dans un endroit qui supporte son poids de manière adéquate.
• Effectuez l'installation spécifique pour protéger le climatiseur contre un tremblement de terre.

Si le climatiseur n'est pas installé de manière appropriée, il peut tomber et provoquer des accidents.

• Si le gaz réfrigérant a fui durant l'installation, aérez immédiatement la pièce.

Si le gaz réfrigérant qui a fui entre en contact avec le feu, un gaz nocif peut se dégager.

• Après l'installation, assurez-vous que le gaz réfrigérant ne fuit pas.

Si le gaz réfrigérant fuit dans la pièce et s'écoule à proximité d'une source inflammable, telle qu'une cuisine, un gaz nocif peut se dégager.

• L'installation électrique doit être effectuée par un electricien professionnel conformément au Manuel d'installation. Assurez-vous que le climatiseur utilise une source d'alimentation exclusive.

Une alimentation électrique insuffisante ou une installation inappropriée peut provoquer un incendie.

• Utilisez les câbles spécifiques et raccordez-les bien aux bornes.

Evitez qu'une pression externe ne s'exerce sur les bornes et ne les affecte.

• Observez les règles de la compétition d'électricité locale lorsque vous raccordez les câbles d'alimentation.

Une mise à la terre inappropriée peut provoquer une électrocution.

Lorsque vous procédez à la récupération du réfrigérant (récupération de réfrigérant entre le tuyau et le compresseur), arrêtez le compresseur avant de déconnecter le tuyau de réfrigérant.

Si le tuyau de réfrigérant est déconnecté alors que le compresseur fonctionne avec la vanne ouverte, ce dernier aspire l'air et le circuit de réfrigération est alors en surpression. Dans ce cas, les tuyaux risquent d'éclater et de blesser quelqu'un.

Installation du climatiseur utilisant le nouveau réfrigérant

• CE CLIMATISEUR UTILISE LE NOUVEAU REFRIGERANT HFC (R410A) QUI NE DETRUIT PAS LA COUCHE D'OZONE.
• Le réfrigérant R410A se désigne par son absorption aisée de l'eau, de la membrane oxydante ou de l'huile ainsi que par sa pression, qui est d'environ 1,6 fois celle du réfrigérant R22. Outre l'utilisation du nouveau réfrigérant, l'huile réfrigérante a elle aussi été remplacée. Par conséquent, durant l'installation, assurez-vous que l'eau, la poussière, le réfrigérant précédent ou l'huile réfrigérante n'entrent pas dans le circuit de réfrigération.
• Pour éviter l'utilisation de réfrigérant et d'huile réfrigérante inappropriés, la taille des sections de raccordement de l'orifice de remplissage de l'unité principale et les outils d'installation sont différents de ceux qui sont utilisés pour le réfrigérant traditionnel.
• En conséquence, les outils exclusifs sont requis pour le nouveau réfrigérant (R410A).
• Quant aux tuyaux de raccordement, utilisez des tuyaux neufs et propres conçus pour le R410A et veillez à ce que l'eau et la poussière n'y entrent pas.

Pour déconnecter l'appareil du secteur.

• Cet appareil doit être connecté au secteur via un interrupteur ayant une séparation de contact d'au moins 3 mm.
• Le fusible d'installation doit être utilisé pour la ligne d'alimentation de ce climatiseur.
• Serrez l'écrou évasé à l'aide d'une clé dynamométrique en procédant de la manière indiquée. Si vous appliquez un couple excessif, l'écrou risque, après un certain temps, de se casser et de provoquer une fuite de réfrigérant.
• Portez des gants épais et une chemise à manches longues pendant l'installation, afin d'éviter de vous blesser.

Avertissement

• Installez le climatiseur dans un endroit suffisamment résistant pour supporter son poids.

Si l'endroit n'est pas assez résistant, l'unité peut tomber et provoquer des blessures.

Attention

• N'installez pas le climatiseur dans un endroit susceptible d'être exposé à des gaz inflammables.

Si un gaz inflammable fuit et stagne autour de l'unité, il peut provoquer un incendie.

Sur autorisation du client, installez le climatiseur dans un endroit remplissant les conditions suivantes.

• Un endroit où l'unité puisse être installée à l'horizontal.
• Un endroit où un espace suffisant permet d'effectuer son entretien et son inspection en toute sécurité.
• Un endroit où l'eau évacuée ne posera aucun problème.

Évitez d'installer le climatiseur dans les endroits suivants.

• Un endroit où l'air est riche en sel (zone de bord de mer) ou en gaz sulfureux (source chaude). (Si l'unité avait été utilisée dans ces endroits, des mesures de protection particulières s'avéreraient nécessaires.)
• Un endroit tel que la cuisine d'un restaurant dans lequel on utilise enormément d'huile ou à proximité de machines au sein d'une usine. (L'huile qui adhère à l'échangeur de chaleur ou à la pièce en résine (ventilateur à flux croisé) de l'unité intérieure peut réduire les performances, générer de la vapeur ou de la condensation, ou encore déformer ou endommager les pièces en résine.)
• Un endroit à proximité duquel un solvant organique est utilisé.
• Un endroit proche d'une machine génétrice de hautes fréquences.
• Un endroit où l'air refoule souffle directement sur la fenêtre de la maison voisine. (Pour l'unité extérieure)
• Un endroit où le bruit de l'unité extérieure se propage facilement.

(Lorsque vous installez le climatiseur à proximité de la demeure de vos voisins, prétez attention au niveau sonore.)

• Un endroit peu ventilé.
• N'utilisez pas le climatiseur dans le but de conserver des aliments, dans des endroits où sont rangés des instruments de précision ou des objets d'art ou encore dans des endroits réservés à l'élevage d'animaux ou la culture de plantes. (Cela risquerait de dégrader la qualité du produit conservé.)
• Un endroit où est installé un appareil haute fréquence (y compris des inverseurs, des groupes électrogènes privés, de l'équipement médical ou de communication) ou un éclairage fluorescent de type inverseur.

(Il peut alors se produire un dysfonctionnement au niveau du climatiseur ou un problème de commande ou de son avec ce type d'appareils.)

• Lorsque la télécommande sans fil est utilisée dans une pièce équipée d'un éclairage fluorescent de type inverseur ou dans un endroit directement exposé aux rayons solaires, il se peut que les signaux de la télécommande ne soient pas reçus correctement.
• Un endroit dans lequel un solvant organique est utilisé.
• Un endroit situé à proximité d'une porte ou d'une fenêtre, exposé à l'air extérieur humide (risque de formation de gouttes de condensation).
• Un endroit où un pulvérisateur spécial est fréquemment utilisé.

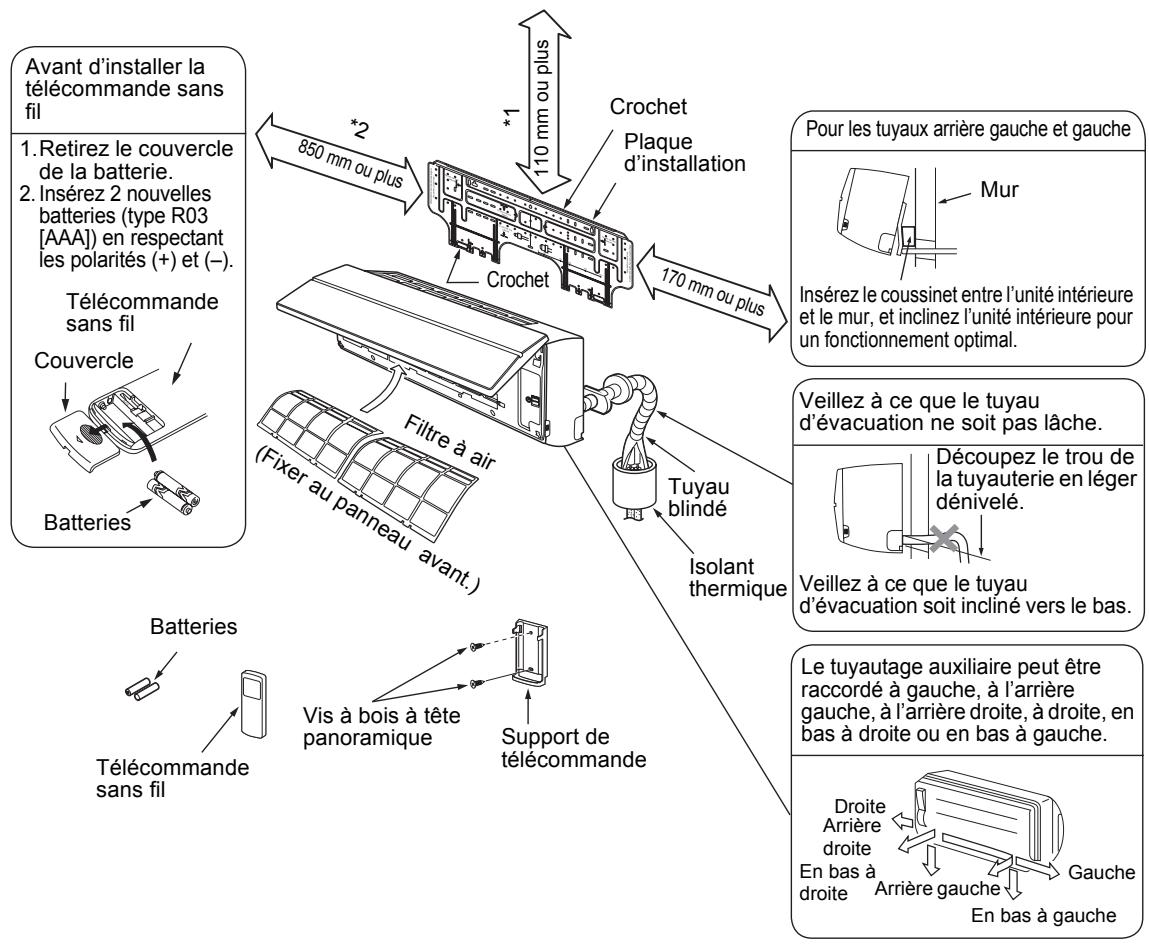

Espace requis pour l'installation

L'unité intérieure doit être installée de manière à ce que la surface supérieure soit à 2 m de hauteur ou plus.

Il faut également éviter de placer des objets sur le dessus de l'unité interieure.

Réservez l'espace nécessaire pour installer l'unité intérieure et l'entretien.

Gardez 110 mm ou plus d'espace entre la plaque supérieure de l'unité intérieure et le plafond.

*Laissez un espace tel que celui indiqué pour le ventilateur à flux croisé.

Lieu d'installation

• Un endroit qui permette de laisser suffisamment d'espace autour de l'unité intérieure, tel que cela est indiqué dans l'illustration ci-dessus.
• Un endroit dénué de tout obstacle à proximité de l'entrée et de la sortie d'air.
• Un endroit qui permette d'installer facilement les tuyaux sur l'unité extérieure.
• Un endroit qui permette l'ouverture du panneau avant.

Attention

• Evitez d'exposer le récepteur sans fil de l'unité intérieure aux rayons directs du soleil.
• Le microprocesseur de l'unité intérieure ne doit pas être trop près de sources de bruit RF. (Pour en savoir plus, reportez-vous au manuel du propriétaire.)

Télécommande sans fil

• Un endroit dénué d'obstacles tels que des rideaux bloquant le signal de l'unité intérieure.
• N'installez pas la télécommande dans un endroit exposé aux rayons directs du soleil ou à proximité d'une source de chaleur comme un four.
• Maintenez la télécommande à au moins 1 m du téléviseur ou de l'équipement stéréo le plus proche. (Ceci est nécessaire pour prévenir les interférences de l'image ou sonores.) L'emplacement de la télécommande doit être déterminé comme cela est indiqué ci-dessous.

Distance axiale

Avertissement

Installez le climatiseur sur une surface capable de supporter le poids.

Si l'endroit n'est pas assez résistant, l'unité peut tomber et provoquer des blessures.

Effectuez l'installation spécifiée pour protéger le climatiseur contre les vents forts ou les tremblements de terre.

Une installation incomplète peut entraîner des accidents liés à la chute des unités.

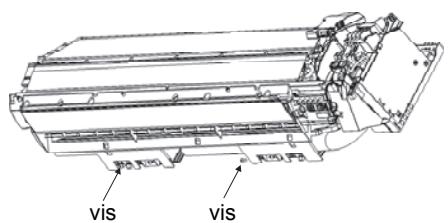

Conditions

Observez scrupuleusement les règles suivantes afin d'éviter d'endommager les unités intérieures et de vous blesser.

• Ne posez aucun objet lourd sur l'unité intérieure. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous êtes obligé de transporter l'unité intérieure déballée, assurez-vous d'utiliser des chiffons, etc. pour ne pas l'endommager.
• Pour déplacer l'unité interieure, n'exercez aucune force sur le tuyau de réfrigérant, le bac d'évacuation, les pièces expansées ou les pièces en résine, etc.
• Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres que ceux spécifiés.

Faites attention aux éléments suivants lors de l'installation de l'unité.

• En tenant compte de la direction de la sortie d'air, CHOISSEZ un lieu d'installation où l'air de sortie puisse circuler de façon uniforme dans la pièce. Évitez d'installer l'unité dans un endroit portant la mention « NON » dans l'illustration de droite.

OK Lieu d'installation adapté Bien aéré.

NON Lieu d'installation inadapté, pas bien aéré.

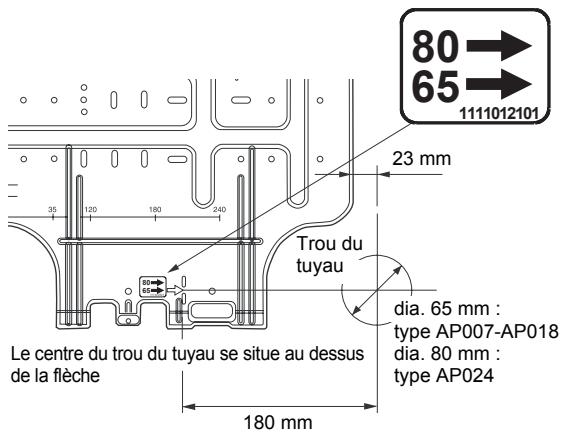

Découpe d'un trou

En cas d'installation des tuyaux de réfrigérant par l'arête :

1. Choisissez la position du trou des tuyaux à 180 mm de la flèche (⇒) sur la plaque d'installation et percez un trou légèrement incliné vers le bas, vers le côté extérieur.

Trou du tuyau ; diam. 65 mm : type AP007-AP018

Troud de tuyau; dia. 80mm : type AP024

Remarque

• Lorsque vous percez un mur muni d'un support métallique d'endetuit, d'une latte en fil de fer ou d'une plaque métallique, veillez à utiliser un anneau de perçage vendu séparément.

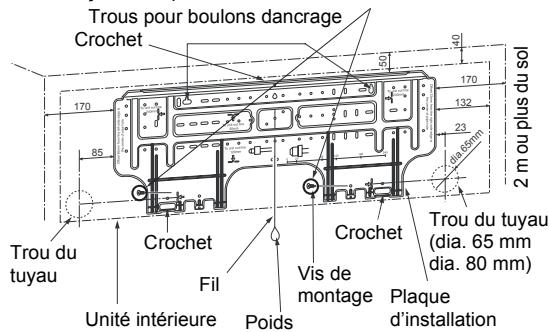

Montage de la plaque d'installation

Veillez à fixer la plaque d'installation au mur avec des vis de façon à ce que l'unité intérieure soit bien fixée au mur.

Lorsque la plaque d'installation est montée directement sur le mur

1. Installez la plaque d'installation au mur en visant les parties supérieure et inférieure de façon à ce qu'elles soient accrochées à l'unité intérieure.
2. Pour monter la plaque d'installation sur un mur en béton avec des boulons d'ancrage, utilisez les boulons d'ancrage tel que cela est indiqué dans l'illustration ci-dessus.
3. Installez la plaque d'installation de manière à ce qu'elle soit horizontale dans le mur.

Attention

En cas d'installation de la plaque d'installation avec une vis de montage, ne touchez pas le trou du boulon d'ancrage au risque de faire tomber l'unité et entraîner des blessures ou des dégâts.

NON

Attention

Tout manquement à bien installer l'unité peut occasionner des blessures ou des dégâts en cas de chute de l'unité.

• En cas de mur en plâtre, en brique, en ciment ou autre, faites des trous de 5 mm de diamètre dans le mur.
• Insérez les fixations à clip destinées aux vis de montage appropriées.

Remarque

Fixez les quatre coins et les parties inférieures de la plaque d'installation avec 6 vis de montage.

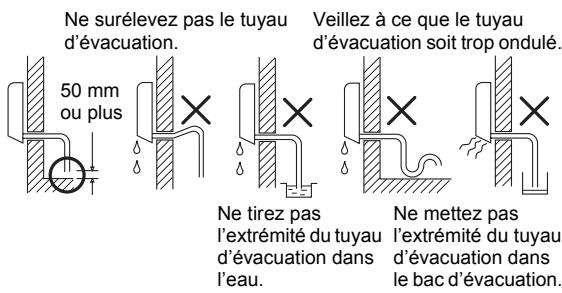

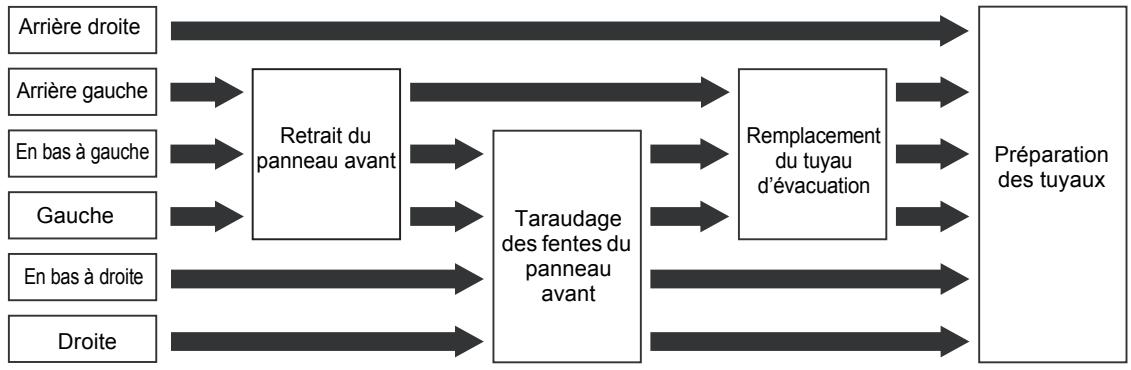

Formation des tuyaux et du tuyau d'évacuation

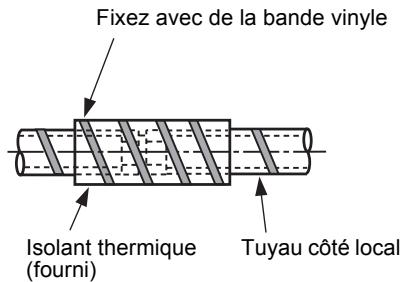

• Appliquez de l'isolant thermique sur le tuyau de réfrigérant et le tuyau d'évacuation de façon à éviter la formation de condensation à l'intérieur de l'équipement. (Utilisez de la mousse de polyéthylène comme matériel isolant.)

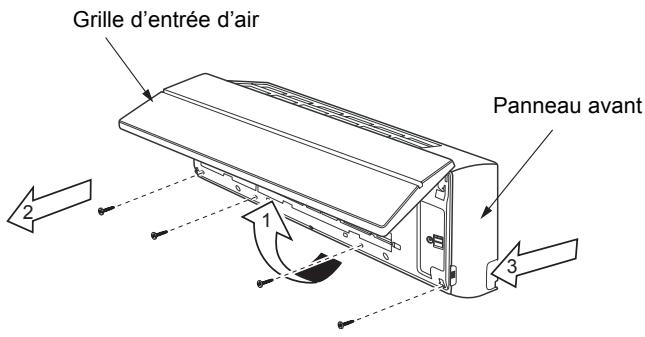

1. Retirez le panneau avant

Le panneau avant doit être retiré pour le branchement des tuyaux vers la gauche, le bas et l'arrière gauche.

Ouvrez la grille d'entrée d'air vers le haut. - Retirez les quatre vis de fixation du panneau avant. - Ouvrez légèrement la partie inférieure du panneau avant et tirez la partie supérieure du panneau avant vers vous pour l'extraire de la plaque arrière.

2. Taraudage des fentes du panneau avant

Avec une pince, découvrez la fente sur le côté gauche ou droit du panneau avant pour le branchement gauche ou droit et en bas à gauche ou à droite du panneau avant pour le branchement en bas à gauche ou droite.

3. Remplacement du tuyau d'évacuation

Pour un branchement du côté gauche, en bas à gauche ou à l'arrière gauche, il est nécessaire de replacer le tuyau d'évacuation et le bouchon de vidange.

Sans modifier la position du tuyau de drainage, l'unité ne s'intégrera pas dans le mur.

Comment retirer le tuyau d'évacuation

• Le tuyau d'évacuation peut être retiré en desserrant la vis qui fixe le tuyau d'évacuation et en extrayant ce dernier.
• Lors du retrait du tuyau d'évacuation, faites attention aux cordures acérées de la plaque en acier. Celles-ci peuvent provoquer des blessures.
• Pour installer le tuyau d'évacuation, insérez-le fermement jusqu'à ce que la pièce de connexion entre en contact avec l'isolant thermique, et fixez-le avec la vis d'origine.

Isolant thermique Tuyau d'évacuation

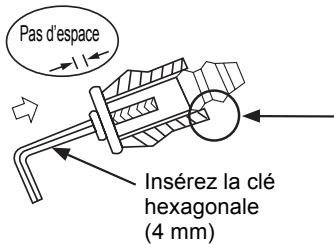

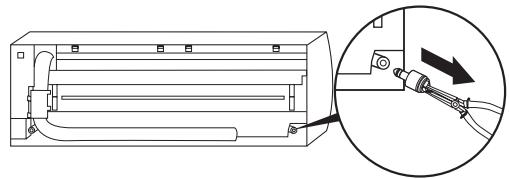

Comment retirer le bouchon de vidange

Attachez le bouchon de vidange avec une pince à becs pointus et retirez-le.

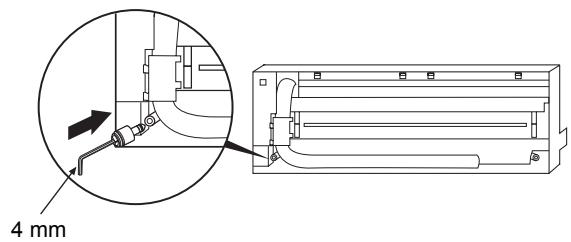

Comment fixer le bouchon de vidange

1) Insérez la clé hexagonale (dia. 4 mm) dans une tête centrale.

2) Insérez fermement le bouchon de vidange.

N'appliquez pas de lubrifiant (huile pour machine à réfrigérant) en insérant le bouchon de vidange au risque de provoquer la dépréciation et des fuites du bouchon.

Attention

Insérez fermement le tuyau d'évacuation et le bouchon de vidange, sinon des fuites d'eau peuvent se produire.

Comment retirer le tuyau d'évacuation

1) Retirez le panneau avant. 2) Retirez les vis du tuyau d'évacuation. 3) Extrayez le tuyau d'évacuation.

Comment fixer le tuyau d'évacuation

1) Installez le tuyau d'évacuation. 2) Vissez le tuyau d'évacuation à l'unité intérieure. 3) Installez le panneau avant.

En cas d'installation des tuyaux à droite ou à gauche

• Une fois les fentes du panneau avant percées avec un couteau ou une broche de tracage, découpez-les avec une pince ou un outil équivalent.

• Une fois les fentes du panneau avant percées avec un couteau ou une broche de tracage, découpez-les avec une pince ou un outil équivalent.

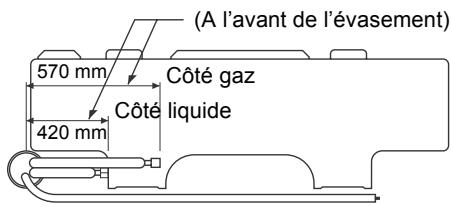

Courbez le tuyau de branchement de façon à ce qu’il repose à 43 mm au-dessus de la surface du mur. Si le tuyau de branchement repose à plus de 43 mm au-dessus de la surface du mur, l’unité intérieure peut être mal fixée au mur. Lorsque vous courbez le tuyau de branchement, veillez à utiliser un ressort de cintrage de manière à ne pas écraser le tuyau.

Courbez le tuyau de branchement dans un rayon de 30 mm

Pour brancher le tuyau après installation de l'unité (illustration)

Formation vers l'extérieur de l'unité intérieure

Remarque

Si le tuyau n'est pas correctement courbé, l'unité intérieure peut être mal fixée au mur.

Après avoir passé le tuyau de branchement dans le trou du tuyau, connectez le tuyau de branchement aux tuyaux auxiliaires et enveloppez-les avec la bande de parement.

Attention

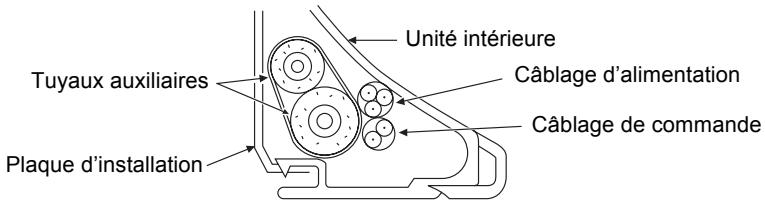

• Reliez les tuyaux auxiliaires (deux) et les câbles d'alimentation et de commande avec de la bande de parement. En cas de tuyautage à gauche et arrêté gauche, reliez uniquement les tuyaux auxiliaires (deux) avec la bande de parement.

• Arrangez soigneusement les tuyaux de façon à ce qu'aucun ne dépasse de la plaque arrêté de l'unité intérieure.
• Connectez soigneusement les tuyaux auxiliaires et les tuyaux de branchement les uns aux autres et découpez la bande isolante sur le tuyau de branchement pour éviter la double application de bande au niveau du joint ; en outre, scellez le joint avec de la bande vinyle, etc.
• La condensation occasionnant des dysfonctionnements de l'appareil, veillez à isoler les deux tuyaux de branchement. (Utilisez de la mousse de polyéthylène comme matériel ou isolant.) Veillez à ne pas écraser le tuyau en le courbant.

7 Fixation de l'unite interieure

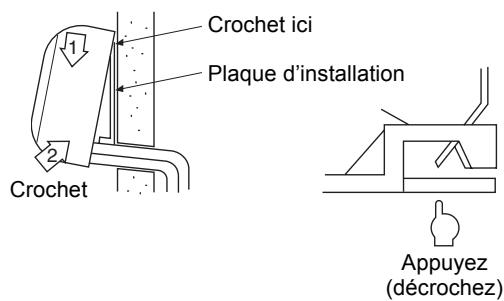

1. Passez le tuyau dans le trou mural et fixez l'unité interieure sur la plaque d'installation à l'aide des crochets supérieurs.
2. Basculez l'unité interieure de gauche à droite pour vérifier qu'elle est bien fixée à la plaque d'installation.
3. Tout en appuyant l'unité interieure sur le mur, fixez-la à la partie inférieure de la plaque d'installation. Tirez l'unité interieure vers vous pour vérifier qu'elle est bien fixée à la plaque d'installation.

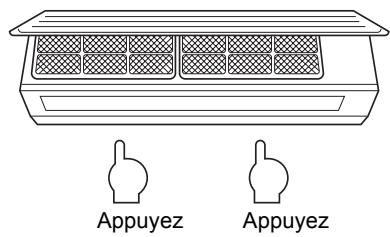

• Pour démonter l'unité interieure de la plaque d'installation, tirez l'unité interieure vers vous tout en poussant le bas de l'unité au niveau des pattes indiquées.

Conditions

La partie inférieure de l'unité intérieure peut flotter de par la condition du tuyautage ; si tel est le cas, la fixation à la plaque d'installation est impossible. Utilisez alors les vis fournies pour fixer l'unité à la plaque d'installation.

L'unité doit être vissée à la plaque d'installation, en particulier lorsque les tuyaux sortent du côté gauche.

8 Evacuation

1. Inclinez le tuyau d'évacuation vers le bas.

Remarque

• Le trou doit être légèrement incliné vers le côté extérieur.
• Mettez de l'eau dans le bas d'évacuation et vérifiez qu'elle s'écoule à l'extérieur.

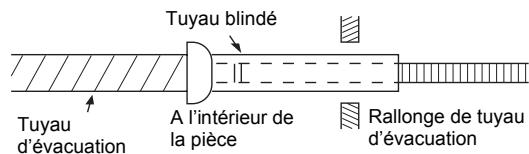

• En cas de branchement d'une rallonge de tuyau d'évacuation, isolez la partie de connexion de la rallonge avec un tuyau blindé.

Attention

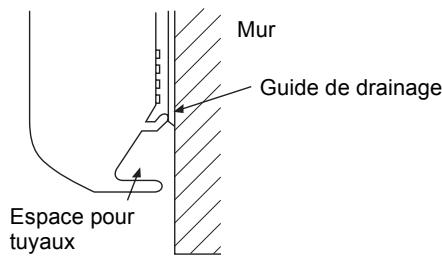

Arrangez le tuyau d'évacuation de façon à ce que le drainage de l'unité soit optimal.

Un mauvais drainage peut entraîner la formation de gouttes de condensation.

La structure de ce climatiseur est destinée à évacuer l'eau de condensation qui se forme à l'arrière de l'unité intérieure, dans le bac d'évacuation.

Par conséquent, ne rangez pas le cordon d'alimentation et autres pièces à une hauteur supérieure au guide de drainage.

Tuyaux de réfrigérant

1. Utilisez un tuyau en cuivre de 0,8 mm ou plus d'épaisseur. (Dans le cas où le diamètre du tuyau est de 15,9, avec 1,0 mm ou plus.)
2. Les écrous évasés et l'évasement différent également de ceux des tuyaux du réfrigérant traditionnel.

Retirez l'écrou évasé fourni avec l'unité principale du climatiseur et utilisez-le.

Conditions

Si le tuyau du réfrigérant est long, placez des supports tous les 2,5 à 3 m afin de le maintenir. Autrement, cela risque de provoquer un son anormal.

POINTS importants concernant l'installation des TUYAUX

1. Éliminez la poussière et l'humidité de l'intérieur des tuyaux de raccordement.
2. Serrez les raccordements. (entre les tuyaux et l'unité)
3. Évacuez l'air des tuyaux de raccordement à l'aide d'une POMPE A VIDE.
4. Vérifiez que le gaz ne fuit pas. (points de raccordement)

Taille du tuyau

(dia.: mm)

MMK-	type AP007 à AP012	type AP015 à AP018	type AP024
Côté gaz	9,5	12,7	15,9
Côté liquide	6,4	6,4	9,5

Longueur de tuyau et différence de hauteur admissibles

Elles varient selon le type d'unité extérieure. Pour en savoir davantage, consultez le Manuel d'installation fourni avec l'unité extérieure.

Évasement

• Coupe le tuyau à l'aide d'un coupe-tube.

Enlevez tous les ébarbages.

Des ébarbages risqueraient de causer une fuite de gaz.

• Insérez un écrou évasé dans le tuyau et évassez le tuyau.

La taille de l’évasement des tuyaux du réfrigérant R410A différant de celui du R22, il est recommandé d’utiliser les outils d’évasement récemment fabriqués pour le R410A.

Cependant, les outils traditionnels peuvent être utilisés en réglant la marge de saillie du tuyau en cuivre.

V marge de saillie de l'évasement : b (unité : mm)

Rigide (de type à clapet)

Diamètre extérieur du tuyau de cuivre	Outil pour le R410A	Outil traditionnel
	R410A	R410A
6,4,9,5	0 à 0,5	1,0 à 1,5
12,7,15,9

Diamètre extérieur du tuyau de cuivre	A+0.4
	R410A
6,4	9,1
9,5	13,2
12,7	16,6
15,9	19,7

• En cas d'évasement pour le R410A avec l'outil d'évasement traditionnel, retirez environ 0,5 mm de plus que pour le R22 afin d'obtenir la taille d'évasement spécifique.

Attention

• N'appliquez pas un couple excessif. Autrement, l'écrou pourrait se casser dans certaines conditions.

(Unité : N·m)

Diamètre extérieur du tuyau de cuivre	Couple de serrage
6,4 mm (dia.)	14 à 18 (1,4 à 1,8 kgf•m)
9,5 mm (dia.)	33 à 42 (3,3 à 4,2 kgf•m)
12,7 mm (dia.)	50 à 62 (5,0 à 6,2 kgf•m)
15,9 mm (dia.)	68 à 82 (6,8 à 8,2 kgf•m)

La pression du R410A est supérieure à celle du R22.

(d'environ 1,6 fais) Par conséquent, à l'aide d'une clé dynamométrique, serrez bien les sections de raccordement des tuyaux évasés reliant les unités internes et extérieures jusqu'au couple de serrage spécifique.

Les raccordements incorrects provoqueront non seulement une fuite de gaz, mais aussi un dysfonctionnement du circuit de réfrigération.

Centrez les tuyaux de raccordement et serrez l'écrou évasé le plus possible à la main. Serrez alors l'écrou avec une clé anglaise et une clé dynamométrique comme indiqué sur la figure.

Utilisez une clé double

Conditions

Selon les conditions d'installation, l'application d'un couple de serrage trop élevé risque d'abîmer l'écrou. Serrez l'écrou en ne dépassant pas le couple de serrage spécifique.

Tuyauterie sur l'unité extérieure

• La forme de la soupape varie en fonction de l'unité extérieure.

Pour savoir comment procéder, consultez le Manuel d'installation fourni avec l'unité extérieure.

Isolant thermique

L'isolation thermique des tuyaux doit être réalisée séparément pour le côté liquide et le côté gaz. Comme les deux tuyaux du côté liquide et du côté gaz sont à basse température pendant la climatisation, l'isolation thermique doit être suffisante pour éviter la condensation.

• Un isolant thermique d'une résistance de 120°C ou plus doit être utilisé pour le tuyau du côté gaz.
• La section de raccordement des tuyaux de l'unité intérieure doit être isolée thermiquement de façon ajustée et compacte avec l'isolant thermique fourni.

Test d'étanchéité/purge d'air, etc.

Pour effectuer le test d'étanchéité, la purge d'air, l'ajout de réfrigérant et le contrôle des fuites de gaz, reportez-vous au Manuel d'installation fourni avec l'unité extérieure.

Détection fuite de gaz

Vérifiez l'absence de fuite de gaz à l'aide d'un détecteur de fuites ou d'eau savonneuse, à partir de la section de branchement des tuyaux ou du bouchon de la vanne.

Conditions

Utilisez un détecteur de fuites fabriqué exclusivement pour le réfrigérant HFC (R410A, R134a, etc.).

Avertissement

1. Utilisez les câbles spécifiés et assurez-vous de raccorder les fils et de bien les fixer de sorte que la pression extérieure exercée sur les câbles n’attaque pas la section de raccordement des bornes.

Tout raccordement ou fixation incomplète peut provoquer un incendie, etc.

1. Assurez-vous de raccorder le fil de terre. (Mise à la terre)

Toute mise à la terre incomplète provoque une électrocution.

Ne raccordez pas le fil de terre au tuyau de gaz, aux canalisations d'eau, au paratonnerre ou au fil de terre d'un téléphone.

1. L'appareil devra être installé conformément à la réglementation nationale en matière de câblage.

Un manque de puissance du circuit d'alimentation ou une installation incomplète peut provoquer une électrocution ou un incendie.

Attention

• Tout raccordement incorrect/incomplet risque de provoquer un incendie ou de la fumée. Assurez-vous d'installer un disjoncteur de fuite à la terre qui ne se déclenche pas en cas d'ondes de chic.

La non-installation d'un disjoncteur de fuite à la terre peut se solder par une électrocution.

Assurez-vous d'utiliser les serre-fils fournis avec le produit. - N'endommagez ou n'éraflez pas le noyau conducteur et l'isolateur intérieur des câbles d'alimentation et de raccordement lorsque vous les dénudez. - Utilisez des cordons d'alimentation et des câbles de raccordement ayant l'épaisseur et le type spécifiques ainsi que les dispositifs de protection requis. - Ne raccordez jamais du 220–240 V aux borniers (U1, U2, A, B, etc.) destinés aux câbles de commande.

(Autrement, le système tombera en panne.)

Conditions

• En ce qui concerne les câbles d'alimentation, respectez scrupuleusement la réglementation locale de chaque pays.
• Pour les câbles d'alimentation des unités extérieures, suivez le Manuel d'installation de chaque unité extérieure.
• Raccordez les câbles électriques de sorte qu'ils n'entrent pas en contact avec la partie à haute température des tuyaux. Le revêtement pourrait fondre et provoquer un accident.
• Après avoir raccordé les câbles sur les borniers, pratiquez une ouverture et fixez les câbles avec le serre-fils.
• Faites courir les tuyaux de réfrigérant et les câbles de commande dans la même ligne.
• Ne mettez pas l'unité intérieure sous tension sans avoir terminé de remplir les tuyaux de réfrigérant sous vide.

- Caractéristiques du câble d'alimentation et des câbles de communication

Le câble d'alimentation et les câbles de communication ne sont pas fournis.

Pour connaître les caractéristiques de l'alimentation électrique, reportez-vous au tableau ci-dessous. Le cable d'alimentation et les cables de communication ne sont pas fournis.

Pour connaître les caractéristiques électriques de l'unité extérieure et des câbles d'alimentation, reportez-vous au Manuel d'installation fourni avec l'unité extérieure.

Alimentation électrique de l'unité intérieure

• Préparez une source d'alimentation exclusive pour l'unité intérieure, indépendante de l'unité extérieure.
• Arrangez les sources d'alimentation de l'unité intérieure et de l'unité extérieure de façon à pouvoir utiliser un disjoncteur de dispersion à la terre et un commutateur.
• Caractéristiques du câble d'alimentation : Câble à 3 fils 2,5 mm², conformément au Plan H07 RN-F ou 60245 IEC 57.

Alimentation

Alimentation		220–240 V ~ 50 Hz 220 V ~ 60 Hz
Vouces doivent désirier le commutateur électrique/disjoncteur de dispersion à la terre ou le câblage d'alimentation/calibre du fusible des unités intérieures en fonction du courant total accumulé des unités intérieures.
Câblage d'alimentation	En dessous de 50 m	2,5 mm²

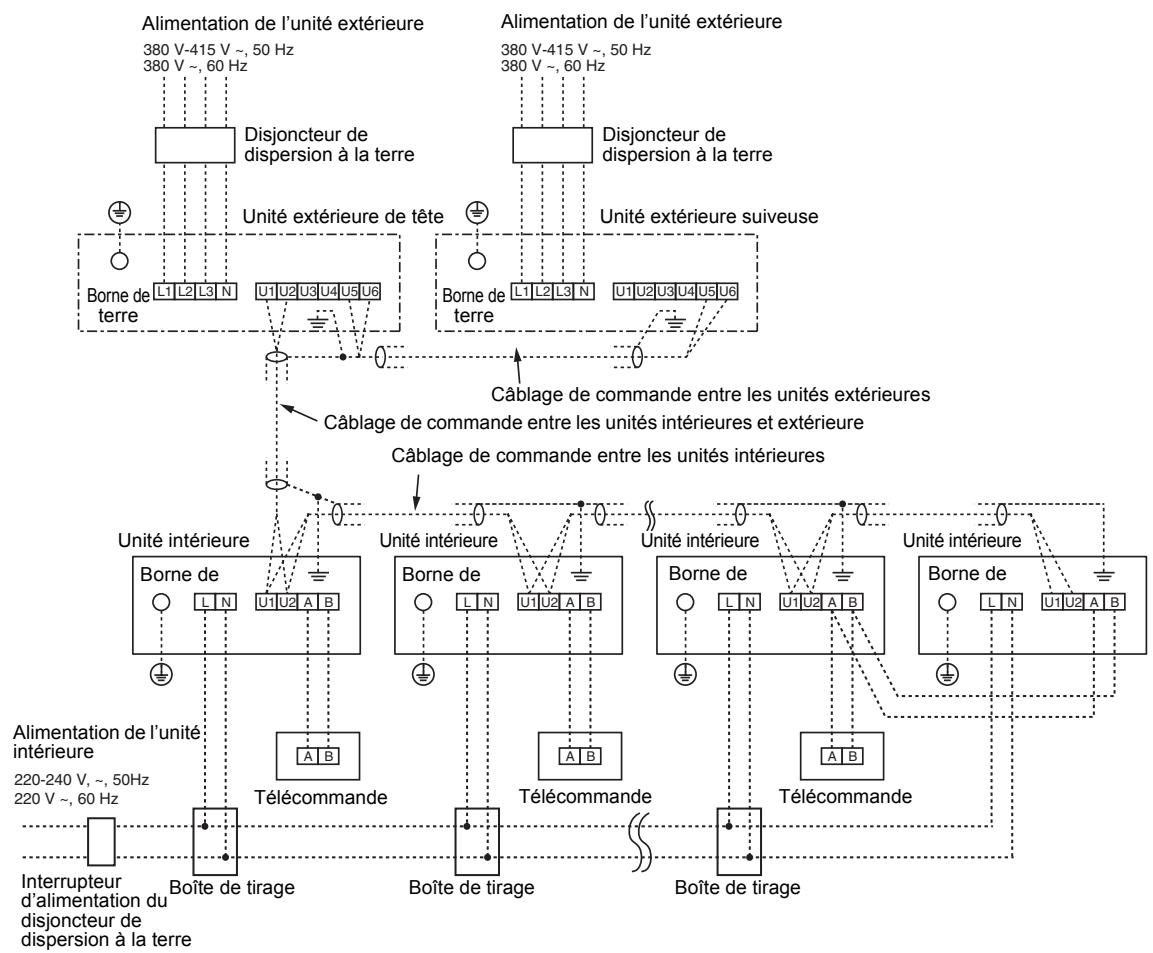

Câblage de commande, câblage du système de commande central

Utilisez un câble à 2 fils sans polarité. - Pour éviter les problèmes de bruits, utilisez un câble blindé à 2 fils. - La longueur de la ligne de communication est déterminée par la longueur totale du câble entre les unités intérieure et extérieure plus la longueur du câble du système de commande central.

Ligne de communication

Câblage de commande entre les unités intérieures et l'unité intérieure (câble blindé à 2 fils)	Section du câble	(Jusqu'à 1 000 m) 1,25 mm2(Jusqu'à 2 000 m) 2,0 mm2
Câblage de la ligne du système de commande central (câble blindé à 2 fils)	Section du câble	(Jusqu'à 1 000 m) 1,25 mm2(Jusqu'à 2 000 m) 2,0 mm2

Câblage de la télécommande filaire

Ce câblage n'est pas nécessaire en cas d'utilisation de la télécommande sans fil fournie. - Pour le câble des télécommandes, un câble à 2 fils sans polarité doit être utilisé.

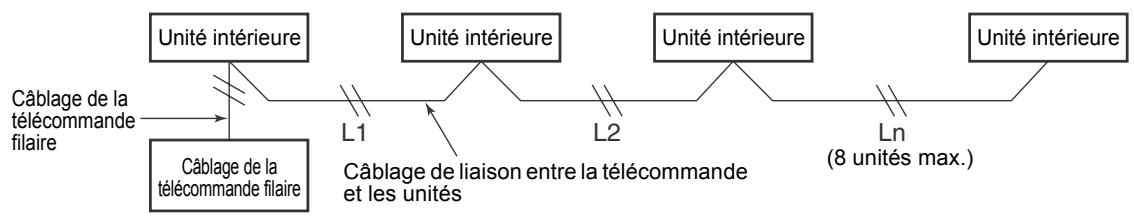

Câblage de la télécommande filaire, câblage de liaison entre la télécommande et les unités

Section du cable : 0,5 mm² à 2,0 mm²

Longueur totale du câblage de la télécommande filaire et du câblage de liaison entre la télécommande et les unités = L + L1 + L2 + ... Ln	Avec un type cable uniquely	Jusqu'à 500 m
	Avec un type sans fil compris	Jusqu'à 400 m
Longueur totale du câblage de liaison entre la télécommande et les unités = L1 + L2 + ... Ln		Jusqu'à 200 m

Attention

Le câble de la télécommande (ligne de communication) et les câbles 220-240 V CA ne peuvent pas être parallèles et entrer en contact. Ils ne peuvent pas non plus être placés dans les mêmes gaines. Dans le cas contraire, les bruits, etc., gênent le fonctionnement du système de commande.

Remarque

Une unité extérieure raccordée aux unités extérieures devient automatiquement l'unité de tête.

Configuration des adresses

Configurez les adresses de la manière indiquée dans le Manuel d'installation fourni avec l'unité extérieure.

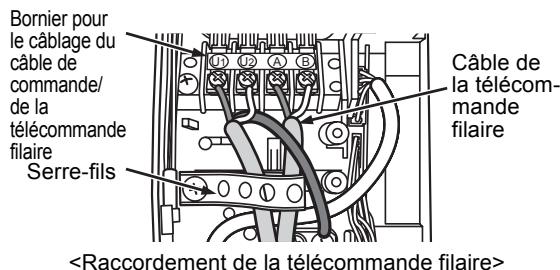

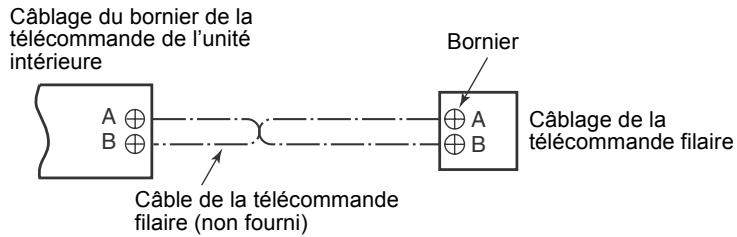

Câblage de la télécommande filaire

• Comme le câble de la télécommande filaire est dépourvu de polarité, il n'y a pas de problème si vous inversez les raccordements aux borniers A et B.

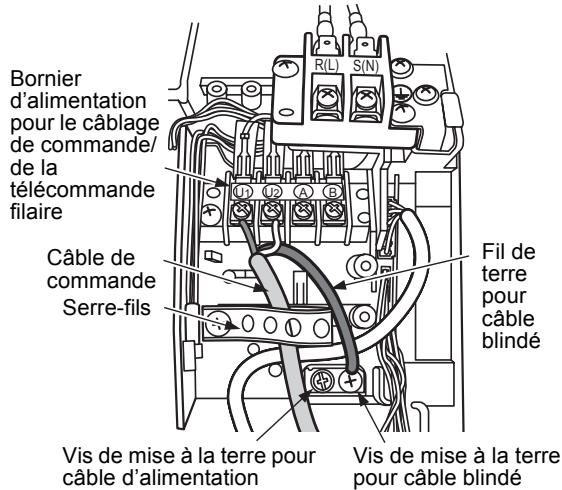

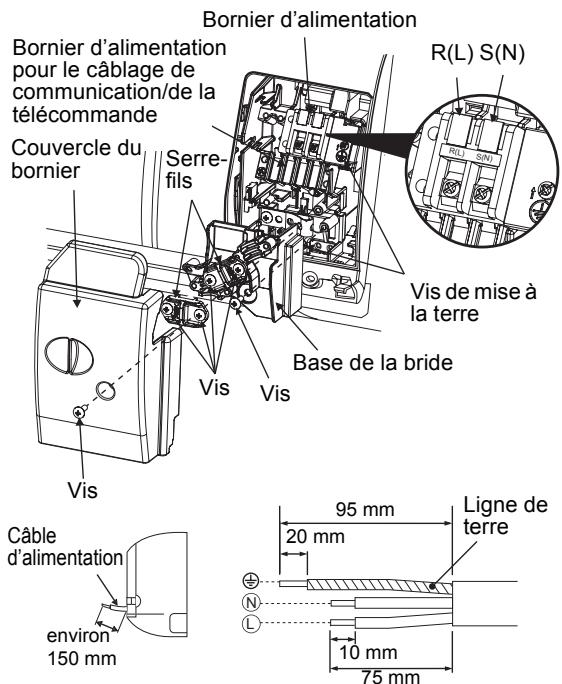

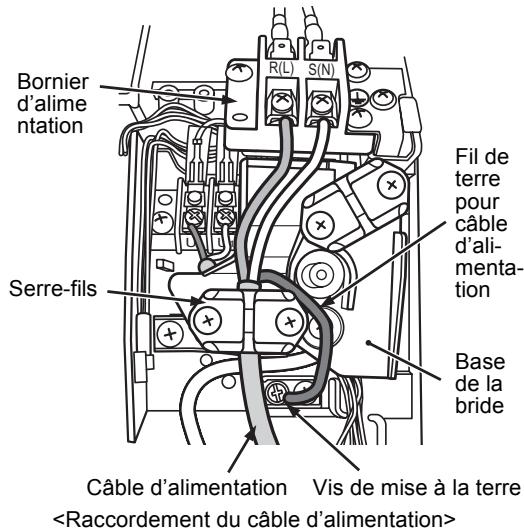

Comment raccorder le câblage de commande et l'alimentation

Le câble d'alimentation et le câble de commande peuvent être connectés sans retarder le panneau avant.

Conditions

Sur ce modèle, connectez le câble d'alimentation après avoir connecté le câble de commande.

1. Retirez la grille d'entrée d'air. Ouvrez la grille d'entrée d'air vers le haut et tirez-la vers vous.
2. Retirez le couvercle du bornier et la base de la bride.
3. Insérez le câble d'alimentation et le câble de commande (conformément aux réglementations locales) dans le trou mural du tuyau.
4. Tirez le câble d'alimentation dans la fente située sur le panneau arrière de façon à ce qu’il dépasse d’environ 150 mm à l’avant.
5. Insérez complètement le câble de commande dans le bornier de la commande/télécommande filaire _1, _2, , et fixez-le avec des vis.
6. Resserrez le câble de commande avec le serre-câble.
7. Installez la base de la bride avec une vis.
8. Insérez complètement le câble d'alimentation dans le bornier et fixez-le avec des vis. Couple de serrage : 1,2 N·m (0,12 kgf·m) Fixez la ligne de terre avec la vis de terre.
9. Resserrez le câble d'alimentation avec le serre-câble.
10. Fixez le couvercle du bornier et la grille d'entrée d'air à l'unité intérieure.

Attention

• Veillez à vous reporter au schéma de câblage à l'intérieur du panneau avant.
• Vérifiez les câbles électriques locaux ainsi que les instructions et limitations électriques spécifiques.
• Ne touchez pas le câble de commande lors de l'installation de la base de la bride.

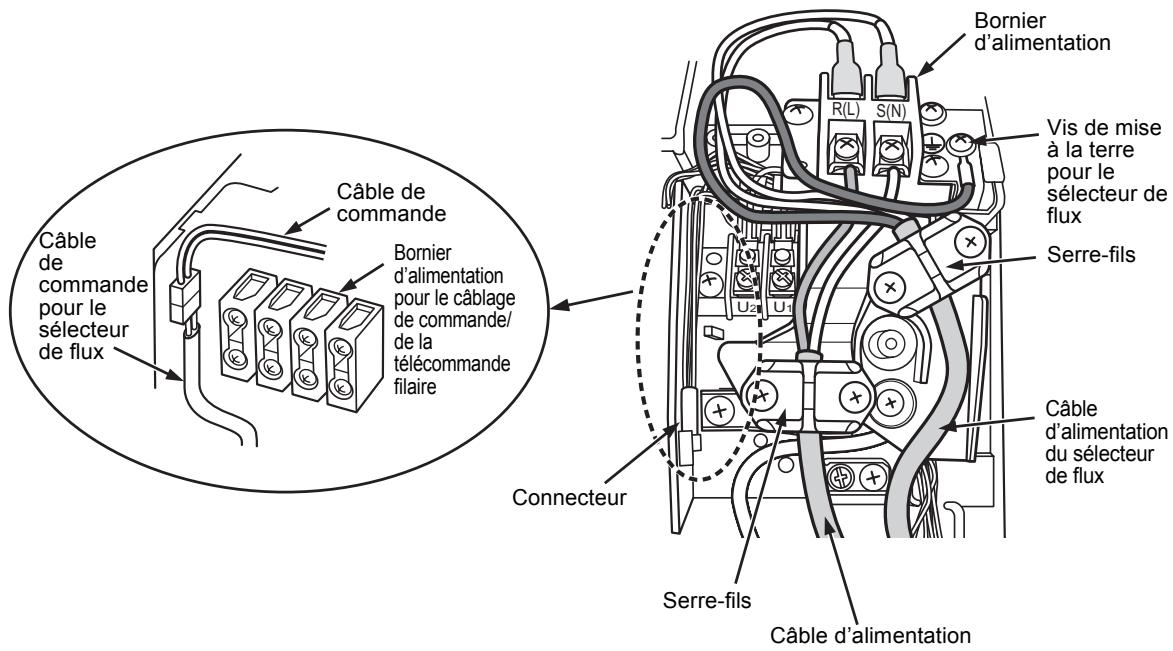

Comment raccorder le câblage du sélecteur de flux

Raccordez le câble d'alimentation et le câble de communication fournis avec le sélecteur de flux à l'unité intérieure.

1. Retirez la grille d'entrée d'air. Ouvrez la grille d'entrée d'air vers le haut et tirez-la vers vous.
2. Retirez les quatre vis de fixation du panneau avant.
3. Ouvrez légèrement la partie inférieure du panneau avant et tirez la partie supérieure du panneau avant vers vous pour l'extraire de la plaque arrêté.
4. Retirez le couvercle du bornier et la base de la bride.
5. Insérez complètement le câble de commande dans le bornier de la commande/télécommande filaire et fixez-le avec des vis.
6. Raccordez le connecteur du câble de commande du sélecteur de flux au fil avec un connecteur à gauche du bornier de commande/de la télécommande filaire.
7. Reliez le câble de commande et le câble de commande du sélecteur de flux avec le serre-fils.
8. Installez la base de la bride avec une vis.
9. Insérez complètement le câble d'alimentation dans le bornier et fixez-le avec des vis. Couple de serrage : 1,2 N·m (0,12 kgf·m)

Fixez la ligne de terre avec la vis de mise à la terre.

1. Resserrez le câble d'alimentation avec le serre-câble.
2. Insérez le câble d'alimentation, vissez la borne du sélecteur de flux dans le bornier d'alimentation.

Fixez la ligne de terre avec la vis de mise à la terre.

1. Reliez le câble d'alimentation du sélecteur de flux avec le serre-fils.
2. Fixez le couvercle du bornier, le panneau avant et la grille d'entrée d'air à l'unité intérieure.

Attention

Vérifiez que tous les fils sont stockés dans le boîtier de pièces électriques avant de fixer le couvercle du bornier.

11 Commandes utilisables

Une télécommande filaire est nécessaire pour cette fonction. Cette fonction n'est pas disponible avec une télécommande sans fil.

Conditions

• La première fois que vous utilisez le climatiseur, il faut compter environ 5 minutes, après la mise sous tension, pour que la télécommande soit disponible. Il s'agit d'un comportement tout à fait normal.

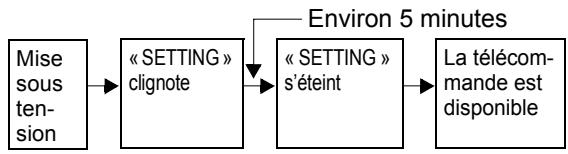

Il faut compter environ 5 minutes pour que la télécommande soit disponible.

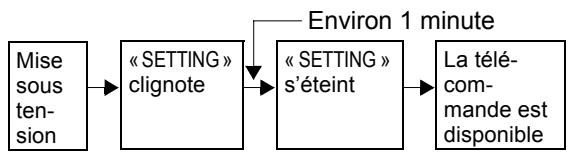

Il faut compter environ 1 minute pour que la télécommande soit disponible.

• Les paramètres standard ont été définis au départ de l'usine. Le cas échéant, modifiez les paramètres de l'unité intérieure.
• Utilisez la télécommande avec fil pour modifier les paramètres.
• Les paramètres ne peuvent pas être modifiés à l'aide d'une télécommande sans fil, d'une sous-télécommande ou d'un système sans télécommande (pour les télécommandes centrales uniquement). Vous devez donc installer une télécommande avec fil pour modifier les paramètres.

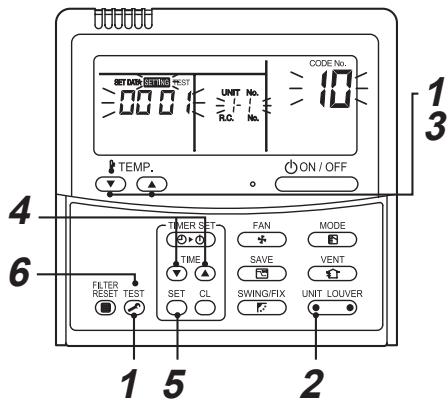

Procédure de base pour la modification des paramètres

Modifiez les paramètres lorsque le climatiseur ne fonctionne pas.

(N'oubliez pas de mettre le climatiseur hors tension avant de procéder aux réglages.)

Le contenu de l'affichage des réglages est différent de celui de l'ancienne télécommande (RBC-

AMT21E/AMT31E). (Le CODE No. est plus élevé.)

Procedure 1

Appuyez simultanément sur les touches TEST et « TEMP. » pendant 4 secondes au moins. Après quelques instants, l'afficheur clignote de la façon illustrée ci-dessous.

Assurez-vous que le CODE No. est [10].

• Si le CODE No. n'est pas [10], appuyez sur la touche afin d'effacer le contenu de l'afficheur et repérez la procédure depuis le début.

(L'utilisation de la télécommande est interdite durant les quelques minutes qui suivent l'enforcement de la touche TEST)

(Quand les climatiseurs sont utilisés sous la commande de groupe, « ALL » s'affiche en premier. Quand vous appuyez sur UNILOUVER, le nombre de l'unité intérieure qui apparait à la suite de « ALL » est celui de l'unité de tête.)

(Le contenu de l'afficheur varie selon le modèle de l'unité intérieure.)

Procedure 2

Chaque fois que vous appuyez sur la touche UNIT LOUVER, les numéros des unités internes du groupe de commande sont modifiés de manière cyclique. Sélectionnez l'unité interne pour laquelle vous souhaitez modifier les paramètres. Le ventilateur de l'unité sélectionnée tourne et les volets commencent à osciller. Vous pouvez confirmer l'unité interne dont vous souhaitez modifier les paramètres.

Procedure 3

À l'aide des touches « TEMP. » ▽ / △, définissez le CODE No.[**].

Procedure 4

À l'aide des touches « TIME » / de la minuterie, sélectionnez SET DATA [ *** ].

Procedure 5

Appuyez sur la touche SET. Lorsque l'afficheur cesse de clignoter pour rester allumé, la configuration est terminée.

• Pour modifier les paramètres d'une autre unité interieure, répétez à partir de la Procedure 2.
• Pour modifier d'autres paramètres de l'unité intérieure sélectionnée, répétez à partir de la Procedure 3.

Utilisez la touche SET pour effacer les paramètres.

Pour modifier des paramètres après avoir enfoncé la touche SET, reprenez à partir de la Procedure 2.

Procedure 6

Une fois les réglages terminés, appuyez sur la touche TEST pour les définir.

Lorsque vous appuyez sur la touche TEST, « SETTING » clignote, le contenu de l'afficheur disparaît et le climatiseur passe en mode d'arrêt normal.

(L'utilisation de la télécommande n'est pas autorisée tant que « SETTING » clignote.)

Modification du temps d'éclairage de la minuterie du contrôle

Vous pouvez modifier la configuration de la minuterie d'alarme du filtre (indiquant de nettoyer le filtre) sur la télécommande en fonction de l'installation.

Agissez conformément à la procédure de base (1 2 3 4 5 6).

Pour le CODE No. dans la Procédure 3, précisez [01]. - Pour [SET DATA] de la procédure 4, sélectionnez SET DATA du temps d'éclairage de la minute du filtre en vous reportant au tableau suivant.

SET DATA	Temps d'éclairage de la minuterie du filtré
0000	Aucun
0001	150 H (Paramètre d'origine)
0002	2 500 H
0003	5 000 H
0004	10 000 H

Pour garantir un meilleur chauffage

Lorsqu'il est difficile d'obtenir un chauffage satisfaisant à cause du lieu d'installation de l'unité intérieure ou de la structure de la pièce, vous pouvez augmenter le seuil de température. Utilisez aussi un circulateur, etc. pour faire circuler l'air près du plafond.

Agissez conformément à la procédure de base (1 2 3 4 5 6).

Pour le CODE No. dans la Procédure 3, précisez [06]. - Pour SET DATA de la méthode 4, sélectionnez SET DATA de la valeur-seuil de la température de détection à définir en vous reportant au tableau ci-dessous.

SET DATA	Modification du seuil de température
0000	Pas de changement
0001	+1°C
0002	+2°C
0003	+3°C (Paramètre d'origine)
0004	+4°C
0005	+5°C
0006	+6°C

Ajustement de la direction de l'air

1. À l'aide du bouton de la télécommande, changez la direction de l'air vers le haut/bas en déplaçant le volet horizontal.
2. Ajustez la direction de l'air à gauche/droite en orientant manuellement la grille verticale à l'intérieur du port de sortie d'air.

Conditions

Ne touchez pas le volet horizontal directement avec les mains au risque de provoquer un dysfonctionnement.

Pour la manipulation du volet horizontal, reportez-vous au Manuel d'utilisateur fourni avec l'unité extérieure.

Commande de groupe

Dans une commande de groupe, une télécommande peut piloter jusqu'à 8 unités.

• La télécommande filaire ne peut contrôler qu'une commande de groupe. La télécommande sans fil n'est pas disponible pour cette commande.
• Pour la procédure de câblage et les cables de la ligne (ligne de réfrigérant identique), reportez-vous au chapitre « Installation électrique » de ce manuel.
• Le câblage entre les unités intérieures d'un groupe s'effectue selon la procédure suivante. Raccordez les unités intérieures en branchant les câbles de connexion des unités sur la télécommande provenant des borniers de la télécommande (A, B) de l'unité intérieure raccordée par une télécommande aux borniers de la télécommande (A, B) de l'autre unité intérieure. (Pas de polarité)
• Pour configurer les adresses, reportez-vous au Manuel d'installation fourni avec l'unité extérieure.

Remarque

Un adaptateur réseau (modèle TCB-PCNT20E) ne peut pas être connecté à ce climatiseur de type mural.

12 ESSAI de fonctionnement

Une télécommande filaire est nécessaire pour cette fonction. Cette fonction n'est pas disponible avec une télécommande sans fil.

Opérations préliminaires

• Avant de mettre le système sous tension, suivez la procédure ci-après. 1) Avec un mégohmmetre de 500 V, vérifie s'il y a un résistance de 1 MΩ ou davantage entre le bornier d'alimentation et la terre (masse). En cas de détention d'une résistance inférieure à 1 MΩ, ne faites pas fonctionner l'unité. 2) Vérifiez si la vanne de l'unité extérieure est complètement ouverte.
• Pour protéger le compresseur lors de l'activation, laissez le système sous tension pendant 12 heures ou plus avant sa mise en marche.

Avertissement

• N'appuyez jamais sur le contacteur électromagnétique pour forcer un essai de fonctionnement. (Cela est très dangereux, car le dispositif de protection ne fonctionne pas.)
• Avant de lancer un essai de fonctionnement, n'oubliez pas de définir les adresses en suivant les instructions du Manuel d'utilisation fourni avec l'unité extérieure.

Mode d'exécution d'un essai de fonctionnement

À l'aide de la télécommande, utilisez l'unité comme d'habitude.

Pour la procédure de fonctionnement, reportez-vous au Manuel du propriétaire fourni.

Un essai de fonctionnement forcée peut être exécuté suivant la procédure ci-après, même si le fonctionnement s'arrête en cas de

DESACTIVATION par thermostat.

Afin d'éviter tout fonctionnement en série, l'essai de fonctionnement force est désactivé après un délai de 60 minutes et le système repasse en mode de fonctionnement normal.

Attention

• N'utilise pas l'essai de fonctionnementforcé dans des cas autres que l'essai de fonctionnement car il applique une charge excessive aux dispositifs.

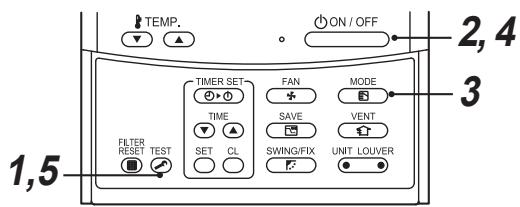

Procedure 1

Maintenez la touche TEST enfonlée pendant 4 secondes ou davantage. [TEST] apparaît sur l'afficheur et la sélection du mode Test est autorisée.

Procedure 2

Appuyez sur la touche /OFF

Procedure 3

À l'aide de la touche MODE, sélectionnez le mode de fonctionnement [COOL] ou [HEAT].

• Ne faites pas fonctionner le climatiseur dans un mode autre que [COOL] ou [HEAT].
• La fonction de commande de température est désactivée durant l'essai de fonctionnement.
• La détection de pannes est exécutée comme d'habitude.

Procedure 4

Après l'essai de fonctionnement, appuyez sur la touche (ON/OFF) pour y mettre fin.

(L'affichage est identique à celui de la procédure 1.)

Procedure 5

Appuyez sur la touche TEST pour annuler

(désactiver) le mode Essai de fonctionnement.

([TEST] disparaît de l'afficheur et l'état retourne à la normale.)

Conditions

• Pour la procédure de fonctionnement, veillez à observer le Manuel du propriétaire.
• Terminez l'essai de fonctionnement force en peu de temps car la force appliquée sur le climatiseur est excessive.
• Aucun essai de fonctionnement du chauffage force n'est disponible. Effectuez un test de fonctionnement du chauffage à l'aide des boutons de la télécommande.

Cependant, le fonctionnement du chauffage ne peut être testé en fonction des conditions de température.

• Vérifiez le câblage de commande/le tuyautage des unités intérieure et extérieure
• e en mode climatisation forcée. Après environ 3 minutes, le mode climatisation forcée démarre.

Vérifiez que l'appareil émet de l'air froid. Si l'appareil ne démarre pas, vérifiez le câble à nouveau.

1. Pour arrêter l'essai de fonctionnement, appuyez sur le bouton ① de nouveau (environ 1 seconde).

Le volet se ferme et l'appareil s'arrête.

• Vérifiez la transmission de la télécommande
• Appuyez sur la touche « START/STOP » de la télécommande pour vérifier que l'appareil peut également être lancé à l'aide de la télécommande.
• « La climatisation » via la télécommande peut être indisponible, selon les conditions de température.

Vérifiez le câblage/tuyautage des unités intérieure et extérieure en mode climatisation forcée.

13 DEPANNAGE

Une télécommande filaire est nécessaire pour cette fonction. Cette fonction n'est pas disponible avec une télécommande sans fil.

Confirmation et vérification

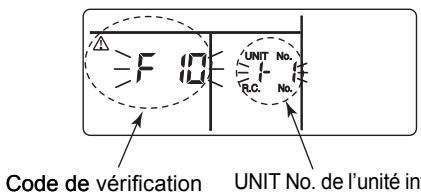

En cas de panne du climatiseur, le code de vérification et le UNIT No. d'unité intérieure apparaisent sur l'afficheur de la télécommande. Le code de vérification ne s'affiche que lors du fonctionnement.

Si l'affichage disparaît, faites fonctionner le climatiseur conformément au point suivant « Confirmation de l'historique d'erreurs », pour la confirmation.

Numéro de l'unité intérieure dans laquelle une panne s'est produite

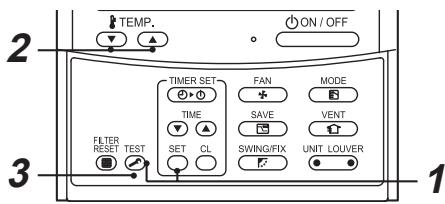

Confirmation de l'historique d'erreurs

En cas de panne du climatiseur, l'historique de pannes peut être confirmé en procédant comme suit. (L'historique est mémorisé jusqu'à un maximum de 4 pannes.)

L'historique peut être confirmé à l'état de marche et à l'arrêt.

Procedure 1

Lorsque vous appuyez simultanément sur les touches SET et TEST pendant 4 secondes ou davantage, l'affichage de droite apparait.

Si [Vérification de service] s'affiche, le modeonne au mode Historique de pannes.

• [01 : Ordre de l'historique de pannes] s'affiche dans la fenêtre CODE No.
• [Code de vérification] s'affiche dans la fenêtre CHECK No.
• [Adresse de l'unité intérieure liée à la panne] s'affiche dans la fenêtre UNIT No.

Procedure 2

Chaque fois que vous appuyez sur la touche « TEMP. » (▼) de réglage de la température, l'historique de pannes enregistré en mémoire s'affiche dans l'ordre chronologique.

Les chiffres du CODE No. indiquent le CODE No. [01] (plus récent) → [04] (plus ancien).

Conditions

N'appuyez pas sur la touche CL ou tout l'historique de pannes de l'unité interieure sera supprimé.

Procedure 3

Après confirmation, appuyez sur la touche TEST pour retourner à l'affichage habituel.

Méthode de vérification

Sur la télécommande (télécommande filaire, télécommande de la commande centrale) et sur la carte de circuits imprimés d'interface de l'unité extérieure (I/F), un afficheur LCD de vérification (télécommande) ou un afficheur à 7 segments (sur la carte de circuits imprimés d'interface de l'unité extérieure) permet d'afficher le fonctionnement. Cela peut permettre de connaître l'état de fonctionnement. Cette fonction d'autodiagnostic permet de trouver à quel endroit du climatiseur s'est produite une panne ou une erreur, comme le montre le tableau ci-dessous.

Listes des codes de vérification

La liste ci-dessous reprend tous les codes de vérification. Recherchez dans la liste la vérification à effectuer sur la pièce concernée.

• Dans le cas d'une vérification à partir de la télécommande de l'unité intérieure : reportez-vous à la section « Affichage de la télécommande principale » dans la liste.
• Dans le cas d'une vérification à partir de l'unité extérieur : reportez-vous à la section « Afficheur extérieur à 7 segments » dans la liste.
• Dans le cas d'une vérification à partir de l'unité intérieure avec télécommande sans fil : reportez-vous à la section « Affichage capteur du récepteur » dans la liste.

AI-NET: Intelligence artificielle.

IPDU: Bloc d'entraînement intelligent

Éclairé, Clignote, Éteint

ALT.: Clignotement alternatif de deux voyants à diode (LED).

SIM: Clignotement simultané de deux voyants à diode (LED).

Code de vérification			Télécommande sans fil			Nom du code de vérification	Dispositif d'appréciation
Affichage de la télé-commande principale	Afficheur extérieur à 7 segments		Affichage capteur du récepteur
		Code auxiliaire	FONCTIONN EMENT MINU-TERIE PRECH. DEG.		Clignote
E01	—	—	Og	●	●	Panne de communication entre unité interieure et télécommande (Détction au niveau de la télécommande)	Télécommande
E02	—	—	Og	●	●	Panne de transmission de la télécommande	Télécommande
E03	—	—	Og	●	●	Panne de communication entre unité interieure et télécommande (Détction au niveau de l'unité interieure)	Unité interieure
E04	—	—	●	●	○	Panne de communication entre les unités interieures et extérieure (Détction au niveau de l'unité interieure)	Unité interieure
E06	E06	N° d'unités interieures ou signal du capteur a été reçu normalement	●	●	○	Diminuer le n° d'unités interieures	I/F
—	E07	—	●	●	○	Panne de communication entre les unités interieures et extérieure (Détction au niveau de l'unité extérieure)	I/F
E08	E08	Adresses unités interieures doublées	○	●	●	Adresses unités interieures doublées	I/F, interieure
E09	—	—	○	●	●	Télécommandes principales doublées	Télécommande
E10	—	—	○	●	●	Erreur de communication entre MCU Unité interieure	Unité interieure
E12	E12	01 : Communication interieur/extérieur02 : Communication entre unités extérieures	○	●	●	Panne démarrage adressage automatique	I/F
E15	E15	—	●	●	○	L'unité interieure est nulle pendant l'adressage automatique	I/F
E16	E16	00 : Capacité dépassée01 ~ : N° d'unités branchées	●	●	○	Capacité dépassée / N° d'unités interieures branchées	I/F
E18	—	—	○	●	●	Panne de communication entre unités interieure	Unité interieure
E19	E19	00 : Unité de tête est nulle02 : Deux unités de tête ou davantage	●	●	○	Erreur du nombre d'unités de tête extérieures	I/F
E20	E20	01 : Extérieure autre ligne connectée02 : Intérieure d'autre ligne connectée	●	●	○	Autre ligne connectée pendant adressage automatique	I/F

E23	E23	—	●	●	○		Envoi panne de communication entre les unités extérieures	I/F
E25	E25	—	●	●	○		Adresses unités extérieures suiveuses doublées	I/F
E26	E26	N° d'unités intérieures reçuant signal normalement	●	●	○		Diminuer n° d'unités extérieures branchées	I/F
E28	E28	N° unité extérieur détecté	●	●	○		Panne d'unité extérieure suiveuse	I/F
E31	E31	01: erreur IPDU102: erreur IPDU203: erreur IPDU1, 204: erreur IPDU ventilateur05: erreur IPDU + IPDUVentilateur06: erreur IPDU2 + IPDUVentilateur07: erreur IPDU tous	●	●	○		IPDU panne de communication	I/F
F01	—	—	○	○	●	ALT	Panne capteur TCJ Unité intérieure	Unité intérieure
F02	—	—	○	○	●	ALT	Panne capteur TC2 Unité intérieure	Unité intérieure
F03	—	—	○	○	●	ALT	Panne capteur TC1 Unité intérieure	Unité intérieure
F04	F04	—	○	○	○	ALT	Panne capteur TD1	I/F
F05	F05	—	○	○	○	ALT	Panne capteur TD2	I/F
F06	F06	—	○	○	○	ALT	Panne capteur TE1	I/F
F07	F07	—	○	○	○	ALT	Panne capteur TL	I/F
F08	F08	—	○	○	○	ALT	Panne capteur TO	I/F
F10	—	—	○	○	●	ALT	Panne capteur TA Unité intérieure	Unité intérieure
F12	F12	—	○	○	○	ALT	Panne capteur TS1	I/F
F13	F13	01: côte comp. 102: côte comp. 2	○	○	○	ALT	Panne capteur TH	IPDU
F15	F15	—	○	○	○	ALT	Erreur câblage capteur temp. Unité extérieure (TE, TL)	I/F
F16	F16	—	○	○	○	ALT	Erreur câblage capteur pression. Unité extérieure (Pd, Ps)	I/F
F23	F23	—	○	○	○	ALT	Panne capteur Ps	I/F
F24	F24	—	○	○	○	ALT	Panne capteur Pd	I/F
F29	—	—	○	○	●	SIM	Autre panne Unité intérieure	Unité intérieure
F31	F31	—	○	○	○	SIM	Panne EEPROM Unité intérieure	I/F
H01	H01	01: côte comp. 102: côte comp. 2	●	○	●		Panne compresseur	IPDU
H02	H02	01: côte comp. 102: côte comp. 2	●	○	●		Panne du disjoncteur magnétique Fonctionnement du relais en surintensitéPanne de compresseur (coince)	MG-SWRelais en surintensitéIPDU
H03	H03	01: côte comp. 102: côte comp. 2	●	○	●		Panne circuit détection courant	IPDU
H04	H04	—	●	○	●		Fonctionnement thermo boîtier comp. 1	I/F
H06	H06	—	●	○	●		Fonctionnement protection basse pression	I/F
H07	H07	—	●	○	●		Protection détection niveau huile bas	I/F
H08	H08	01: Panne capteur TK102: Panne capteur TK203: Panne capteur TK304: Panne capteur TK4	●	○	●		Panne capteur temp. détection niveau huile	I/F
H14	H14	—	●	○	●		Fonctionnement thermo boîtier comp. 2	I/F
H16	H16	01: Panne circuit huile TK102: Panne circuit huile TK203: Panne circuit huile TK304: Panne circuit huile TK4	●	○	●		Panne circuit détection niveau huilePanne du disjoncteur magnétique Fonctionnement du relais en surintensité	I/FMG-SWRelais en surintensité
L03	—	—	○	●	○	SIM	Unité centrale intérieure doublée	Unité intérieure
L04	L04	—	○	○	○	SIM	Adresse ligne extérieure doublée	I/F
L05	—	—	○	●	○	SIM	Unités intérieures doublées avec priorité(Affichage sur unité intérieure avec priorité)	I/F
L06	L06	N° unités intérieures avec priorité	○	●	○	SIM	Unités intérieures doublées avec priorité(Affichage sur unité autre qu'un unité intérieure avec priorité)	I/F
L07	—	—	○	●	○	SIM	Ligne de groupe dans chaque unité intérieure	Unité intérieure
L08	L08	—	○	●	○	SIM	Groupe intérieur/adresse non config.	I/F, intérieure

Panne détectée par commande centrale TCC-LINK

L09	—	—	O	●	O	SIM	Capacité interieure non config.	Unité intérieure
L10	L10	—	O	O	O	SIM	Capacité extérieure non config.	I/F
L20	—	—	O	O	O	SIM	Adresses commande centrale doublées	AI-NET, intérieure
L28	L28	—	O	O	O	SIM	N° d'unités extérieures branchées trop grand	I/F
L29	L29	01: erreur IPDU102: erreur IPDU203: erreur IPDU304: erreur IPDU ventilateur05: erreur IPDU1 + IPDUVentilateur06: erreur IPDU2 + IPDUVentilateur07: erreur IPDU tous	O	O	O	SIM	N° de pannes IPDU	I/F
L30	L30	Adresse unité interieure détectée	O	O	O	SIM	Verrouillage extérieur Unité intérieure	Unité intérieure
—	L31	—	—				Panne I/C élargie	I/F
P01	—	—	●	O	O	ALT	Panne moteur ventilateur intérieur	Unité intérieure
P03	P03	—	O	●	O	ALT	Erreur temp. de décharge TD1	I/F
P04	P04	01:côté comp. 102:côté comp. 2	O	●	O	ALT	Fonctionnement manomètre SW haute pression	IPDU
P05	P05	01:Détection phase absente02: Panne phase	O	●	O	ALT	Détection phase absente / Panne phase	I/F
P07	P07	01:côté comp. 102:côté comp. 2	O	●	O	ALT	Panne surchauffe du puits de chaleur	I/F IPDU
P10	P10	Adresse unité interieure détectée	●	O	O	ALT	Panne dépassement capacité Unité intérieure	Unité intérieure
P12	—	—	●	O	O	ALT	Panne moteur ventilateur intérieur	Unité intérieure
P13	P13	—	●	O	O	ALT	Panne détection retour liquide extérieur	I/F
P15	P15	01: Condition TS02: Condition TD	O	●	O	ALT	Détection fuite de gaz	I/F
P17	P17	—	O	●	O	ALT	Erreur temp. de décharge TD2	I/F
P19	P19	N° unité extérieur détecté	O	●	O	ALT	Panne inversion vanne 4 voies	I/F
P20	P20	—	O	●	O	ALT	Fonctionnement protection haute pression	I/F
P22	P22	0_____:Court-circuit transistor bipolaire IGBT1_____:Panne du circuit de détction de la position du moteur du ventilateur0_____:Panne du moteur du ventilateurC_____:Panne de temp. du capteur de température (surchauffe du puits de chaleur)D_____:Panne du capteur de températureE_____:Panne-sortie Vdc	O	●	O	ALT	Panne IPDU ventilateur extérieur	IPDU
P26	P26	01:côté comp. 102:côté comp. 2	O	●	O	ALT	Panne protection court-circuit G-TR	IPDU
P29	P29	01:côté comp. 102:côté comp. 2	O	●	O	ALT	Panne circuit détction position comp.	IPDU
P31	P31	—	O	●	O	ALT	Autre panne Unité intérieure (Panne terminal groupe)	Unité intérieure
—	—	—	Par dispositif d'alarme ALT				Panne groupe Unité intérieure	AI-NET

Code de vérification			Télécommande sans fil			Nom du code de vérification	Dispositif d'appréciation
Indication du dispositif de commande central	Afficheur extérieur à 7 segments		Affichage capteur du récepteur
		Code auxiliaire	FONCTIONN MINU-MENT TERIE DEG.	PRECH. Clignote	Clingnote
C05	—	—	—			Panne denvoi dans le système de commande central TCC-LINK	TCC-LINK
C06	—	—	—			Panne de réception dans le système de commande central TCC-LINK	TCC-LINK
C12	—	—	—			Alarmé de groupe Interface de commande appareils générés	Appareils génériques I/F
P30	Différé selon le contentu de la panne de l'unité en état d'alarme					Panne branchement commande de groupe	TCC-LINK
	—	—	(L20 apparaît.)			Adresses commande centrale doublées
