MODE D'EMPLOI PLT3043A RYOBI

PLT3043A

Ce taille-bordures a été conçu et fabriqué conformément aux strictes normes de fiabilité, simplicité d'emploi et sécurité d'utilisation de Ryobi. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans problèmes.

Avertissement

Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation.

Merci d'avoir acheté un taille-bordures Ryobi.

TABLE des matières

Sécurité 2-3 Symboles 4-5 Fiche technique 5 Déballage 6 - Caractéristiques 6 Assemblage 7 Utilisation 8-10 Entretien 11-13 Dépannage 14-15 Garantie 16 Directive de sécurité 16

Sécurité

Ne pas essayer d'utiliser ce taille-bordures avant d'avoir lu entièrement et bien compris toutes les instructions, règles de sécurité, etc., contenues dans ce manuel. Le non-respect de ces informations peut entraîner un accident tel qu'un incendie ou un choc électrique entraînant des blessures graves. Conserver le manuel d'utilisation et le consulter fréquemment, afin d'assurer le maintien de la sécurité et de pouvoir instruire les autres utilisateurs éventuels.

REGLES De securite generales

Pour travailler en toute sécurité, lire et veiller à bien comprendre toutes les instructions avant d'utiliser le taille-bordures. Respecter toutes les instructions de sécurité. Le non-respect des instructions de sécurité ci-dessous peut entraîner des blessures graves. Ne pas laisser des enfants ou personnes n'ayant pas reçu une formation adéquate utiliser cet outil. Ne jamais lancer ou faire tourner le moteur dans un endroit clos ou mal aéré. Les gaz d'échappement peuvent être mortels.

Déblayer la zone de travail avant chaque utilisation. La débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, cordes, etc. risquant d'être projetés ou de se prendre dans la tête de coupe. - Porter une protection oculaire et auditive complètement pendant l'utilisation de cet outil. ■ Porter des pantalons longs, des chaussures et des gants épais. Ne pas porter de vêtements amples, shorts, bijoux quels qu'ils soient et ne pas travailler pieds nus.

Sécurité

■ Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu'ils ne se prennent pas dans les pièces en mouvement. Garder les badauds, enfants et animaux à une distance de 15 m minimum. Ne pas utiliser ce taille-bordures en état de fatigue, si l'on est souffrant ou sous l'influence de l'alcool, de drogues ou de médicaments. Ne pas travailler sous un éclairage insuffisant. Se tenir bien campé et en équilibre. Ne pas travailler hors de portée. Le travail hors de portée risque de faire perdre l'équilibre ou de causer un contact avec les pièces brûlantes. Garder toutes les parties du corps à l'écart des pièces en mouvement. Ne pas toucher les alentours de l'échappement ou du cylindre, qui deviennent brûlants pendant l'utilisation. Toujours arrêter le moteur et débrancher le fil de la bougie avant d'effectuer tout entretien ou réglage, à l'exception des réglages du carburateur. Inspecter l'outil avant chaque utilisation pour s'assurer qu'il n'y a pas de pièces desserrées, de fuites de carburant, etc. Remplacer les pièces endommagées avant utilisation. La tête de coupe tourne pendant le réglage du carburateur. Il a été rapporté que, chez certaines personnes, les vibrations produites par les outils à main motorisés peuvent contribuer au développement d'une affection appelée syndrome de Raynaud. Les symptômes peuvent inclure des picotements, l'insensibilisation et le blanchissement des doigts et sont habituellement provoqués par l'exposition au froid. L'hérédité, l'exposition au froid et à l'humidité, le régime alimentaire, la fumée et les habitudes de travail sont tous des facteurs considérés comme contribuant au développement de ces symptômes. Il n'existe actuellement aucune preuve qu'un certain type de vibration ou le degré d'exposition contribue réellement au développement de cette affection. Certaines mesures, susceptibles de réduire les effets des vibrations, peuvent être prises par l'opérateur : a) Garder le corps au chaud par temps froid. Pendant l'utilisation, porter des gants afin de tenir les mains et les poignets au chaud. Il a été établi que le froid est l'une des principales causes du symptôme de Raynaud.

b) Après chaque période d'utilisation, faire des exercices pour accroître la circulation. c) Faire des pauses fréquentes. Limiter la durée d'exposition quotidienne. d) Garder l'outil bien entretenu, toutes les pièces de boulonnerie serrées et remplacer les pièces usées. En cas d'apparition de l'un ou plusieurs des symptômes décrits ci-dessus, cesser d'utiliser l'outil et consulter un médecin.

Mélanger et conserver le carburant dans un bidon ou jerrycan approuvé pour l'essence. ■ Mélanger le carburant à l'extérieur, loin de toute flamme ou source d'étincelles. Essuyer tout carburant répandu. S'éloigner de 9 m du point d'approvisionnement avant de lancer le moteur. Arrêter le moteur et le laisser refroidir avant de faire le plein ou de le remiser. Pour le transport dans un véhicule, le réservoir doit être vide et l'outil bien arrimé.

REGLES De securite particulieres

Si la tête de coupe est fendue, brisée ou endommagée de quelque façon que ce soit, la remplacer. S’assurer que la tête de coupe est correctement installée et solidement assujettie. L’utilisation d’un outil dont la tête de coupe n’est pas correctement installée peut entraîner des blessures graves. S’assurer que tous les dispositifs de protection, déflecteurs et poignées sont correctement installés et solidement assujettis. Utiliser exclusivement des lignes de coupe d’origine. Ne pas utiliser d’autres accessoires de coupe. Ne jamais utiliser l’outil si le déflecteur d’herbe n’est pas en place et en bon état. ■ Tenir fermement les deux poignées pendant le travail. Tenir la tête de coupe au-dessous du niveau de la taille. Ne jamais tailler avec la tête de coupe à plus de 76 cm du sol.

Important : Certains des symboles ci-dessous peuvent être utilisés sur l'outil. Veiller à les étudier et apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser l'outil plus efficacement et de réduire les risques. SYMBOLE NOM EXPLICATION
	Symbole d'alerte de sécurité	Ce symbole indique un danger, un avertissement ou une mise en garde. Il signifie : Attention !!! La sécurité de l'opérateur est en jeu.
	Lire le manuel d'utilisation	Il contient des messages spéciaux, destinés à attirer l'attention sur les évventuels problèmes de sécurité et risques d'endommagement de la machine, ainsi que des conseils utiles concernant l'utilisation et l'entretien. Lire toutes les informations attentivement afin de tirer plein parti de l'outil, en toute sécurité.
	Porter une protection oculaire et auditive	Porter une protection oculaire et auditive pendant l'utilisation de ce matériel.
	Né laisser personne s'approcher	Garder les badauds à une distance de 15 m minimum.
	Ricochet	Risque de ricochet.
	Ne pas utiliser de lame	Ne pas utiliser de lame sur cet outil.
	Autocollant de régime	Sens de rotation et vitesse maximum de l'arbre pour l'accessoire de coupe.
	Chaussures	Porter des chaussures de travail à semelle antidérapante lors de l'utilisation de l'outil.
	Gants	Porter des gants antidérapants épais.
	Ne pas fumer	Ne pas fumer pendant la préparation du mélange ou le replissage du réservoir.
	Essence	Utiliser de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 ([R + M] / 2) ou plus.
	Huile	Utiliser une huile 2 temps pour moteurs refroidis par air.
	Mélange de l'essence et de l'huile	Mélanger le carburant soigneusement avant chaque approvisionnement.
	Commutateur	Commutateur marche/arrêt I = marche O = arrêt

Le but des symboles de sécurité est d'attirer l'attention sur d'éventuels dangers. Les symboles de sécurité et les informations qui les accompagnent doivent être bien compris et respectés. Les mises en garde ne constituent en elles-mêmes aucune protection contre les dangers. Les instructions ou avertissements qu'elles contiennent ne sauraient en aucun cas remplacer des mesures de prévention des accidents appropriées.

Symbole signification

DANGER : Indique une situation extrêmement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves.

ATTENTION aura pour conséquences des blessures légères ou de gravité modérée. Ce terme peut également être employé pour avertir l'utilisateur de pratiques dangereuses pouvant causer des dommages matériels.

REMARQUE : Une remarque contient des informations ou instructions vitales pour l'utilisation ou l'entretien du matériel.

FICHE technique

Poids sans carburant ni tête de coupe 4,48 kg

Sans carburant, avec tête de coupe 4,67 kg

Volume du réservoir 42,5 cm³

Largeur de coupe 432 mm

Cylindrée 30 cc

Rendement maximal du moteur (conformément à ISO 8893) 0,78 kW

Vitesse de rotation maximale de la broche 9.000 ±1 tr/min

Régime moteur (vitesse de rotation) à la vitesse de rotation maximale recommandée de la broche. 12.500 ±1 tr/min

Régime moteur (vitesse de rotation) au ralenti 3.100 - 4.300 ±1 tr/min

Consommation de carburant (conformément à ISO 8893), au rendement maximal du moteur 0,52 kg/h

Consommation de carburant spécifique (conformément à ISO 8893), au rendement maximal du moteur 0,47 kg/h

Niveau de vibrations au ralenti Poignée avant 4,8

Poignée arrêter 4,3

Niveau de vibrations à plein régime Poignée avant 7,1

Poignée arrêter 9,0

Pressionacoustique(conformémentaENISO11806:1997, ISO7917:1987) 100

Pressionacoustique(conformémentàISO10884) 113

Deballage

Sortir l'outil du carton avec précaution. Examiner soigneusement l'outil pour s'assurer que rien n'a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné l'outil et avoir vérifié qu'il fonctionne correctement.

LISTE Des PIECES de KIT NEUF

Déflecteur d'herbe Poignée avant Protection d'échappement, clé Torx et vis Quincaillerie Manuel d'utilisation

Fig. 1

Deflecteur d'herbe

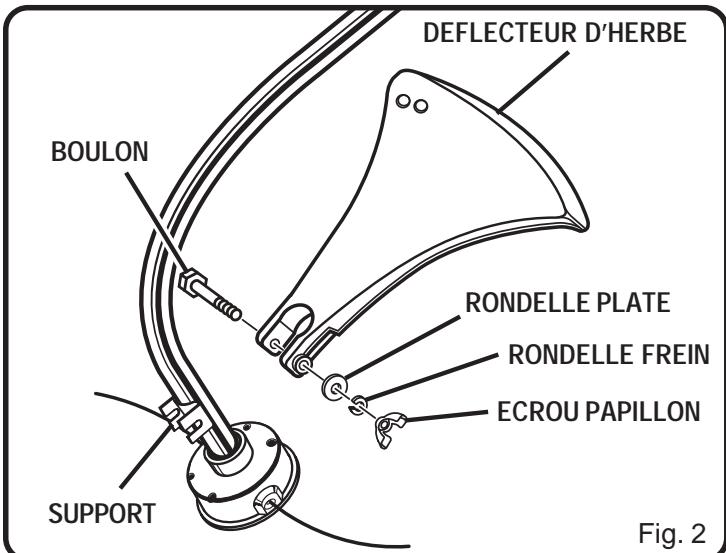

Voir la figure 2.

1. Retirer l'écrou papillon, la rondelle plate, la rondelle frein et le boulon du kit.
2. Placer le déflecteur d'herbe sur l'arbre et le support.
3. Insérer le boulon dans les fentes du déflecteur d'herbe et le support du tube d'arbre.
4. Installer la rondelle plate, la rondelle frein et l'écrou papillon.
5. Serrer fermement.

Poignee avant

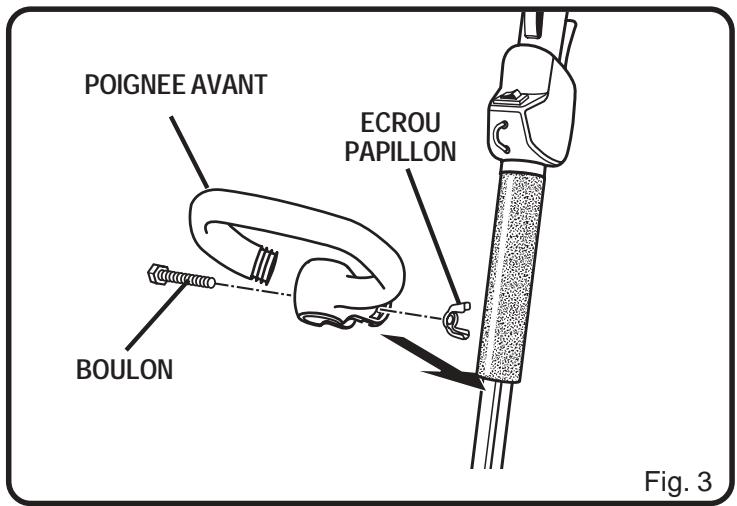

Voir la figure 3.

1. Retirer la poignée avant, le boulon et l'écrou papillon du kit.
2. Installer la poignée avant sur le dessus du tube d'arbre et la positionner pour un confort de travail maximum.
3. Insérer l'écrou papillon dans la poignée avant, comme illustré, puis installer l'écrou papillon.
4. Serrer fermement l'écrou papillon.

REMARQUE: Ne pas essayer de retirer ou modifier la pièce d'écartement. Cette pièce est la limite de position supérieure de la poignée. Voir la figure 3.

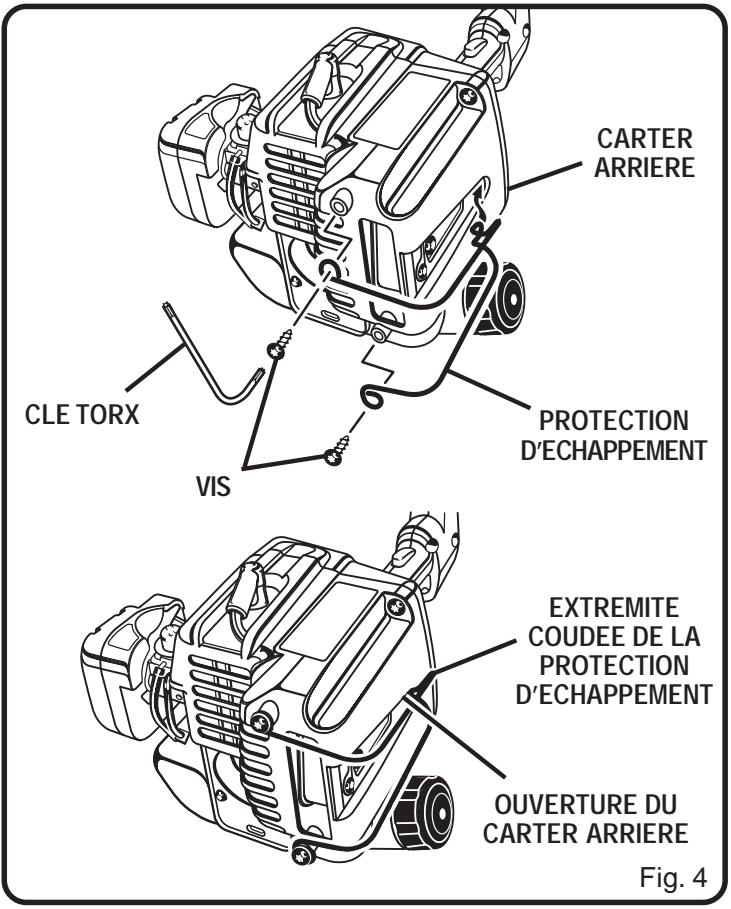

Protection d'echappement

Voir la figure 4.

1. Retirer la protection d'échappement et les deux vis du kit de l'utilisateur.
2. Installer la protection d'échappement sur le carter arrêté.

REMARQUE: S'assurer que l'extrémité coudée de la protection d'échappement s'insère correctement dans l'ouverture du carter arrêté.

1. Installer les deux vis.
2. Serrer les vis fermement.

Sécurité de manipulation du carburant

Le carburant étant extrêmement inflammable, il doit toujours être manipulé avec précaution. Toujours mélanger le carburant à l'extérieur, loin de toute flamme ou source d'étincelles. Ne pas inhaler les vapeurs. Ne pas laissé l'essence ou l'huile entrer en contact avec la peau. Garder l'huile et l'essence à l'écart des yeux. En cas d'éclaboussure d'huile ou d'essence dans les yeux, rincer immédiatement avec de l'eau propre. Si l'irritation persiste consulter immédiatement un médecin. Nettoyer immédiatement tout carburant répandu.

Melange du carburant

Cet outil utilise un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps. Mélanger de l'essence sans plomb et de l'huile moteur 2 temps dans un récipient propre homologué pour l'essence. Le moteur est certifié pour fonctionner avec de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 ([R + M] / 2) ou plus. Ne pas utiliser de mélanges tout préparés des stations service tels que ceux utilisés dans les motos, velomoteurs, etc. Utiliser une huile 2 temps automélangeuse de haute qualité pour moteurs refroidis par air. Ne pas utiliser d'huile automobile ou pour moteurs hors-bord 2 temps. Ajouter 2 % d'huile à l'essence. Ceci permet d'obtenir un mélange à 50/1. ■ Mélanger le carburant soigneusement avant chaque approvisionnement. Mélanger en petites quantités. Ne pas mélanger plus de carburant qu'il ne sera utilisé dans une période de 30 jours. Il est recommandé d'utiliser une huile 2 temps contenant un stabilisateur de carburant.

Remplissage du reservoir

1. Nettoyer le pourtour du bouchon de remplissage pour éviter la contamination du carburant.
2. Desserrer le bouchon du réservoir lentement pour relâcher la pression et éviter que le carburant s'échappe.
3. Verser le mélange dans le réservoir avec précaution. Éviter de répandre du carburant.
4. Avant de remettre le bouchon en place, nettoyer et inspecter son joint.
5. Remettre immédiatement le bouchon en place et le serrer à la main. Essuyer tout carburant répandu. S'éloigner de 9 m du point d'approvisionnement avant de lancer le moteur.

REMARQUE : Il est normal qu'un moteur neuf dégage de la fumée pendant et après la première utilisation.

Avertissement

Toujours arrêter le moteur avant de faire le plein de carburant. Ne jamais remplir le réservoir d'une machine lorsque le moteur tourne ou est chaud. S'éloigner d'au moins 9 m du point d'approvisionnement avant de lancer le moteur. Ne pas fumer!

1 litre

20 ml

50/1

3 litres 60 ml 4 litres 80 ml 5 litres 100 ml

Utilisation du taille - bordures

Tenir le taille-bordures avec la main droite sur la poignée arrière et la main gauche sur la poignée avant, le pouce et les autres doigts solidement refermés sur les deux poignées. Tenir fermement les deux poignées pendant le fonctionnement. Le taille-bordures doit être tenu dans une position confortable, la poignée arrière se trouvant à peu près à hauteur de la taille. Voir la figure 5.

Toujours utiliser le taille-bordures à plein régime. Couper les herbes hautes du haut en bas. Ceci empêchera l'herbe de s'enrouler sur le tube de l'arbre moteur et la tête de coupe, ce qui pourrait endommager le moteur du fait d'une surchauffe. Si l'herbe s'enroule sur la tête de coupe, arrêtez le moteur, débranchez le fil de bougie et enlevez l'herbe. Le travail prolongé à mi-régime causerait l'écoulement d'huile par l'échappement.

Fig. 5

AVANCE De la ligne de COUPE avec le systeme a CHOC EZ LINE™

L'avance de la ligne est obtenue en tapant la tête de coupe sur le gazon, le moteur tournant à plein régime.

1. Faire tourner le moteur à plein régime.
2. Taper la tête de coupe sur le sol pour faire avancer la ligne. La ligne avance chaque fois que la tête de coupe est frappée sur le sol.
3. Plusieurs frappes peuvent être nécessaires pour que la ligne parvienne à la lame coupe ligne.
4. Continuer le travail.

REMARQUE: Si la ligne devient trop courte, il peut ne pas être possible de la faire avancer en tapant la tête de coupe sur le sol. Dans ce cas, ARRÉTER LE MOTEUR et tirer la ligne à la main.

AVANCE manuelle de la ligne de COUPE

Appuyer sur la retenue de bobine et tirer sur la ligne pour sortir la longueur désirée.

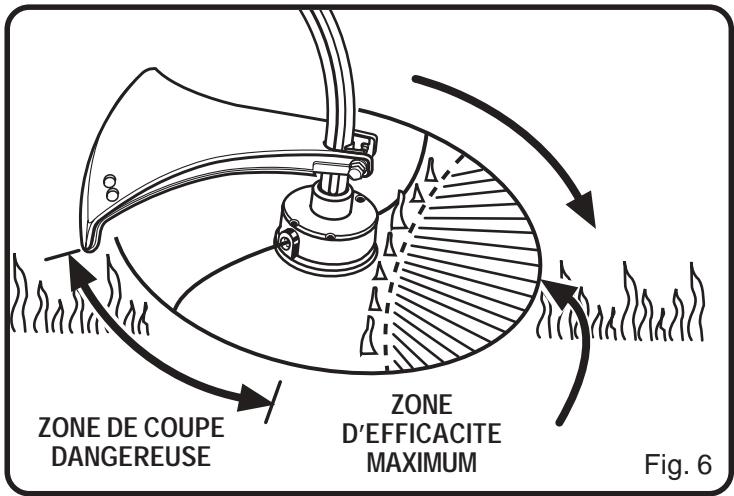

Conseils de COUPE

Voir la figure 6.

Pour une efficacité maximale, gérer le taille-bordures incliné vers la zone de coupe. Ne pas travailler dans des endroits dangereux. Couper avec l'extrémité de la ligne ; ne pas forcer la tête de coupe dans l'herbe non coupée. ■ Les palissades en métal et en bois accélèrent l'usure de la ligne et peuvent la faire casser. Les murs en pierre et brique, trottoirs et pièces de bois peuvent user la ligne rapidement. ■ Eviter les arbres et buissons. L'écorce des arbres, les moulures en bois, le lambris et les piquets de palissades peuvent être endommagés par la ligne.

LAME De sectionnement de ligne de COUPS du deflecteur d'herbe

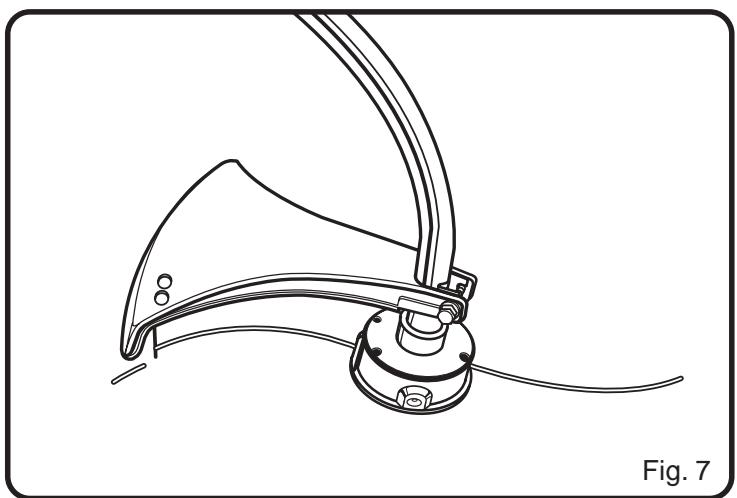

Voir la figure 7.

Ce taille-bordures est équipé d'une lame de sectionnement de ligne montée sur le déflecteur d'herbe. Pour obtenir une coupe optimale, faire avancer la ligne jusqu'à ce qu'elle soit coupée à la longueur correcte par la lame de sectionnement. La ligne doit être avancée chaque fois que le moteur tourne à une vitesse supérieure à la normale. Ceci maintiendra une efficacité maximum et gardera la ligne assez longue pour avancer correctement.

Demarrage et ARRET

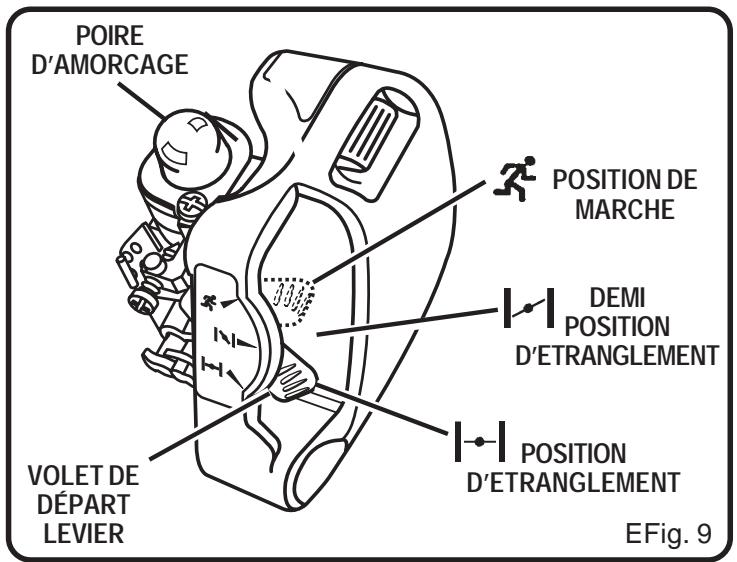

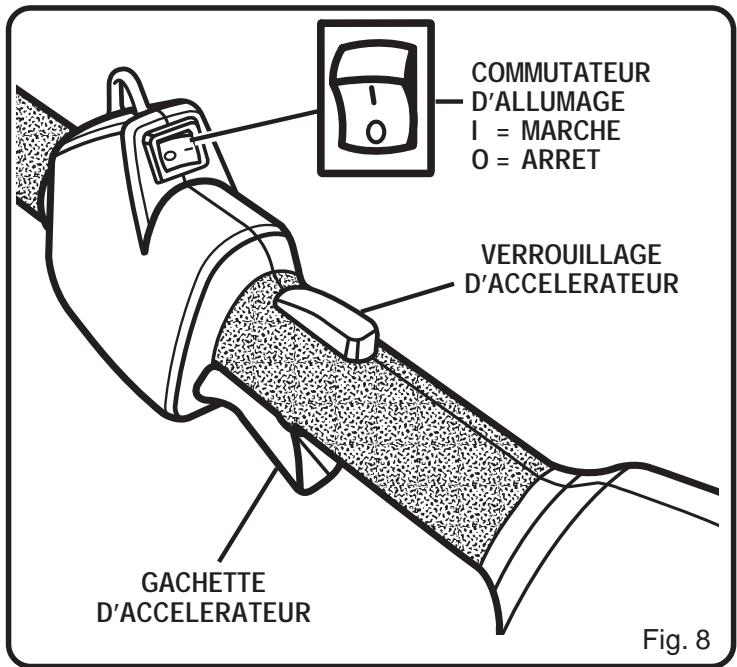

Voir les figures 8 et 9.

Avertissement

Ne jamais lancer ou faire tourner le moteur dans un endroit clos ou mal aéré. Les gaz d'échappement peuvent être mortels.

Demarrage du moteur FROID:

1. Poser le taille-bordures sur un sol nu et plat. Mettre le commutateur en position de MARCHE « I » REMARQUE: Cet outil est équipé d'un commutateur marche/arrêt. S'assurer que ce commutateur est en position de MARCHE « I » avant de lancer le moteur.
2. Appuyer sur la poire d'amorçage 8 à 10 fois.
3. Pousser le volet de départ en position d'étranglement (I-I).
4. Appuyer sur le bouton de verrouillage, presser la gâchette et tirer sur le cordon du lanceur jusqu'à ce que le moteur essaie de démarrer. (Ne pas tirer le cordon plus de 6 fois.)
5. Mettre le volant de départ en position demi ouverte (1-1).
6. Maintenir la gâchette enfoncée et tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre.
7. Laisser le moteur tourner à plein régime (gâchette serrée à fond) pendant 30 à 45 secondes, volet de départ demi ouvert (1-1) pour le rechauffer. Mettre le volet de départ en position de marche (2).

Demarrage du moteur CHAUD:

1. Mettre le volant de départ en position de marche ( ±b^)
2. Maintenir la gachette enfoncée et tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre.

ARRET Du moteur:

Pour arrêter le moteur, mettre le commutateur en position « O »

REMARQUE: Ne pas oublier de mettre le commutateur en position de marche « I » avant d'essayer de lancer le moteur.

Avertissement :

Utiliser exclusivement des pièces, accessoires et outils d'origine. Toute dérogation peut entraîner un mauvais fonctionnement, des blessures et l'annulation de la garantie.

■ Les réglages et réparations décrits ci-dessous peuvent bien souvent être effectués par l'utilisateur. Les autres réparations doivent être confiées à un centre de réparations/agréé. Un manque d'entretien peut causer un calaminage excessif et l'écoulement d'un résidu noir huileux par l'échappement. S'assurer que tous les dispositifs de protection, sangles, déflecteurs et poignées sont correctement installés et solidement assujettis pour éviter les risques de blessures.

Nouvelle BOBINE pre-enroulee

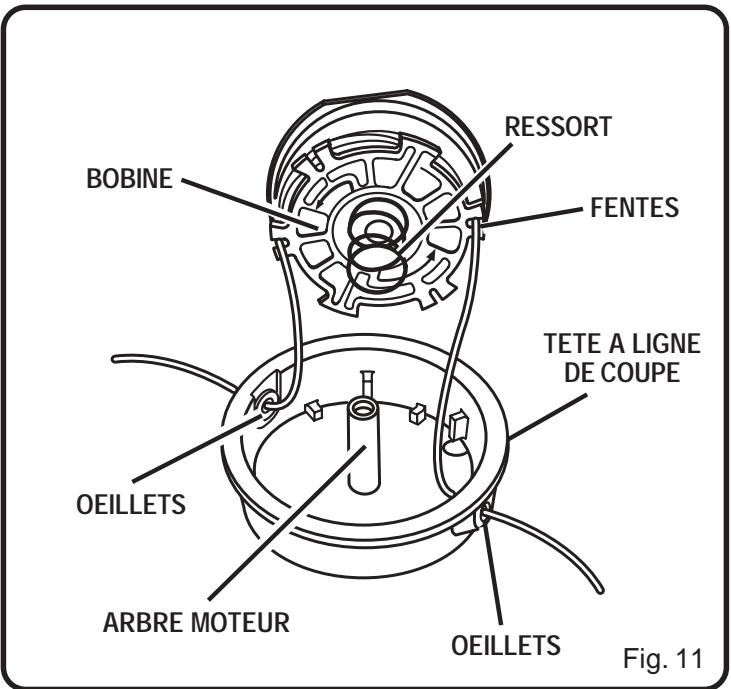

Voir les figures 10 et 11.

Si seule la ligne est remplacée, voir « remplacement de la ligne », plus loin dans ce manuel.

Utiliser exclusivement une ligne monofilament de 2,4 mm. Pour une efficacité maximale, utiliser exclusivement une ligne du fabricant.

1. Arrêtez le moteur et débranchez le fil de la bougie. Maintenez la tête de coupe et retirez la retenue de bobine. Tournez vers la droite.
2. Retirer la bobine vide de la tête de coupe. Laisser le dessort fixé sur la bobine.
3. Lors de l'installation d'une nouvelle bobine, s'assurer que les deux lignes sont engagées dans les deux fentes diamétralement opposées. Veiller à ce que les deux lignes soient sorties d'au moins 152 mm au-delà de chaque fente.
4. Passer les lignes dans les œillets de la tête de coupe. Encocher la bobine dans la tête de coupe avec précaution (au besoin tirer délicatement sur la ligne pour les faire passer à l'extérieur). Une fois la bobine en place dans la tête de coupe, saisir les lignes et les tirer d'un coup sec pour les sortir des fentes de la bobine.
5. Appuyer sur la bobine et la tourner vers la gauche, jusqu'à ce qu'elle se bloque. Maintenir la bobine enfon enir enfoncée et la tourner jusqu'à ce qu'elle se verrouille.
6. S'assurer que la tête de coupe et la retenue de bobine sont engagées sur l'arbre moteur en tournant la retenue vers la gauche pour la serrer.
7. Tirer de nouveau sur les lignes pour permettre la bobine en position de coupe. Appuyer sur la retenue de bobine tout en tirant sur la ou les lignes pour les avancer manuellement et vérifier le montage de la tête de coupe.

Fig. 10

Reemplacement de ligne

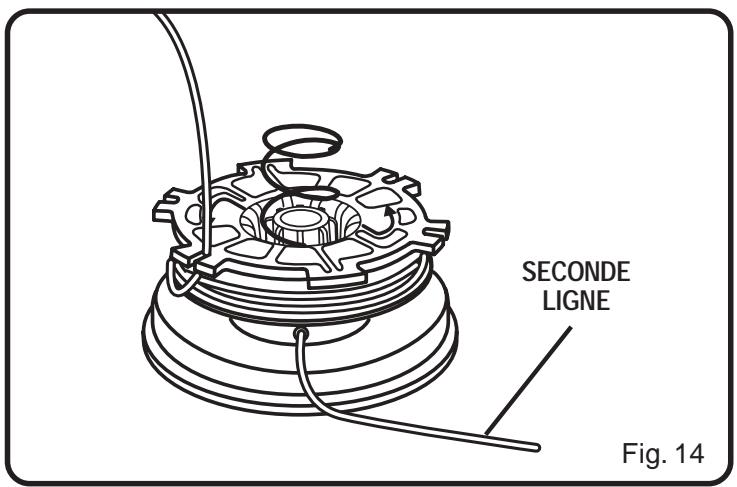

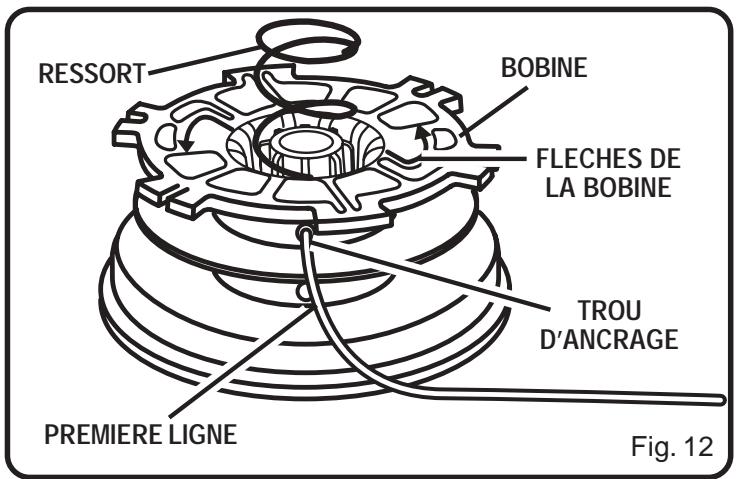

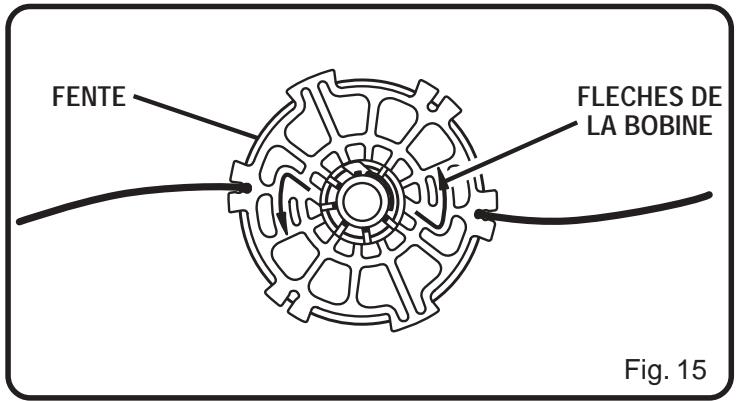

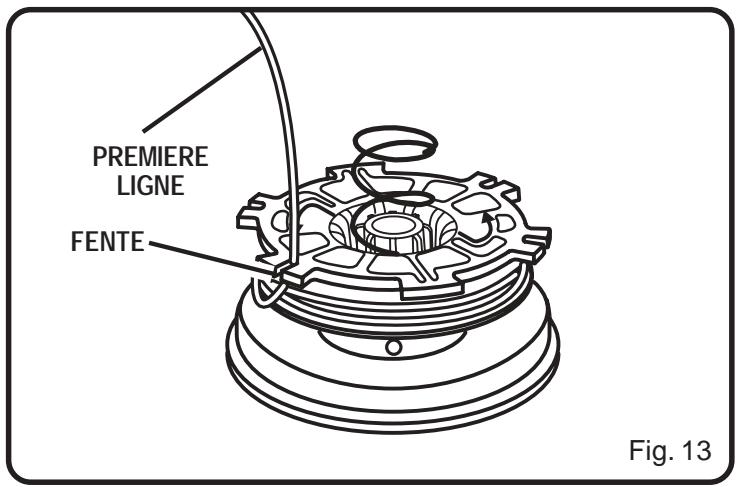

Voir les figures 12, 13, 14 et 15.

1. Arrêtez le moteur et débranchez le fil de la bougie. Maintenez la tête de coupe et retirez la retenue de bobine. Tournez vers la gauche.
2. Retirer la bobine de la tête de coupe. REMARQUE: Laisser le ressort fixé sur la bobine. Retirer la ligne restant eventuellement sur la bobine.
3. Couper deux morceaux de ligne d'environ 2,7 m de long.
4. Insérer la première ligne dans le trou d'ancrage de la partie supérieure de la bobine. Enrouler la ligne sur la partie supérieure de la bobine en tournant vers la gauche, comme indiqué par les flèches de la bobine. Engager la ligne dans la fente du flanc supérieur en la laissant dépasser d'environ 152 mm au-delà de la fente. Ne pas enrouler une longueur de ligne excessive. Une fois la ligne enroulée, elle doit se couvrir à au moins 6 mm du bord extérieur de la bobine.
5. Répéter l'opération ci-dessus en enroulant la seconde ligne sur la partie inférieure de la bobine. Ne pas enrouler une longueur de ligne excessive.
6. Remettre la bobine et sa retenue en place. Voir « Remplacement de la bobine » plus haut dans ce manuel.

Nettoyage de l'orifice d'echappement et du silencieux

Selon le type de carburant utilisé, le type et la quantité d'huile utilisée et/ou les conditions d'utilisation, l'orifice d'échappement et le silencieux peuvent être obstrués par de la calamine. Si un outil motorisé semble avoir perdu de la puissance, le moteur doit être décalaminé par un technicien qualifié pour restaurer le fonctionnement normal.

Le pare-étincelles doit être nettoyé ou remplacé toutes les 25 heures de fonctionnement ou tous les ans pour assurer le fonctionnement correct de l'outil. L'emplacement du pare-étincelles diffère selon le modèle. Contacter le concessionnaire le plus proche pour connaître l'emplacement du pare-étincelles sur le modèle utilisé.

Nettoyage :

Retirer le pare-étincelles du silencieux. Si le pare-étincelles est en fibre de verre, le jeter et le remplacer. Si le pare-étincelles est en métal, le nettoyer comme suit :

1. Vaporiser le pare-étincelles avec un produit de décalaminage de bonne qualité.
2. Le nettoyer délicatement avec un roseau métallique.
3. Installer le pare-étincelles neuf ou nettoyé et remettre toutes les pièces en place avant d'utiliser l'outil de nouveau.

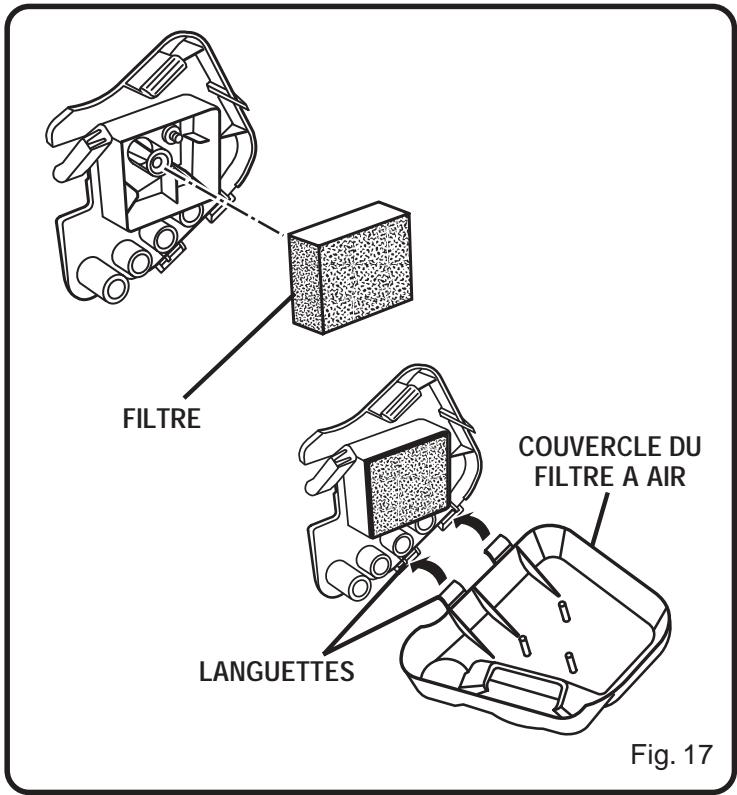

Reemplacement et nettoyage du filtre a air

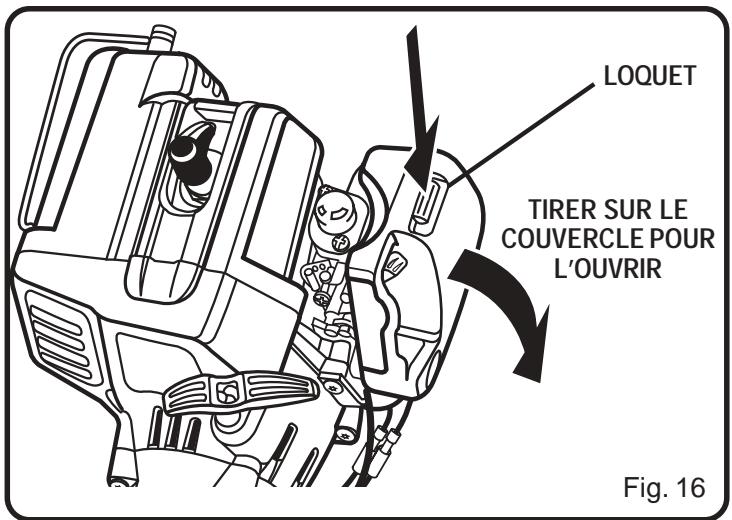

Voir les figures 16 et 17.

Pour assurer un fonctionnement correct et une longue vie utile, garder le filtre à air propre.

1. Retirer le couvercle du filtre à air en appuyant sur le loquet avec le pouce et en tirant délicatement sur le couvercle.
2. Retirer le filtre et le nettoyer dans de l'eau savonneuse tiède. Le rincer et le laisser sécher complètement. Pour obtenir un fonctionnement optimal, le replacer annuellement.
3. Installer le filtre, aligner les languettes et s'assurer que les loquets se verrouillent correctement.

Avertissement :

Un bouchon de carburant qui fuit pose un risque d'incendie et doit être remplacé immédiatement.

Le bouchon du réservoir de carburant contient un filtre et un clapet antiretour non réparables. Un filtre à carburant colmaté nuit au bon fonctionnement du moteur. Si le fonctionnement du moteur s'améliore lorsque le bouchon est desserré, le clapet antiretour peut être défectueux ou le filtre colmaté. Si nécessaire, remplacer le bouchon de carburant.

Bougies

Ce moteur utilise une bougie Champion RCJ-6Y avec un écartement d'électrode de 0,63 mm. Elle doit être remplacée annuellement par une bougie identique.

Remisage (1 mois ou plus)

1. Vider complètement le réservoir de carburant dans un bidon ou jerrycan approuvé pour l'essence. Laisser le moteur tourner jusqu'à ce qu'il cale.
2. Nettoyer soigneusement le taille-haies. Le remiser dans un endroit bien aéré, inaccessible aux enfants. Le tenir à l'écart de produits corrosifs, tels que les produits chimiques de jardinage et le sel de dégivrage.
3. Se conformer à toutes les règlementations ISO et locales concernant la sécurité de manipulation et d'entreposage de l'essence. L'excedent de carburant peut être utilisé pour d'autres machines à moteur 2 temps.

Depannage

SI LES PRESENTES SOLUTIONS NE RESOLVENT PAS LE PROBLEME, CONTACTER LE CENTRE DE REPARATIONS AGREE.

PROBLEME	CAUSE POSSIBLE	SOLUTION
Le moteur ne démarre pas :	1. Pas d'étincelle.	1. Vérifier la bougie. Retirer la bougie. Remettre le capuchon sur la bougie et poser cette dernière sur le cylindre métallique. Titter le cordon du lanceur et regarder si une étincelle se produit à l'électrode de la bougie. En l'absence d'étincelle, répéter l'opération avec une bougie neue.
	2. Pas de carburant.	2. Actionner la poire d'amorcege jusqu'à ce qu'elle soit replie de carburant. Si elle ne se remplit pas, le système d'alimentation en carburant est obstruè. Contacter un centre de réparations. Si la poire se remplit, il se peut que le moteur soit noyé (voir le paragraphe suivant).
	3. Moteur noyé.	3. Retirer la bougie et returner le taillie-bordures, de façon à ce que le trou de bougie soit dirigé vers le sol. Mettre le levier du volet de départ en position de marche et tirer le cordon du lanceur 10 à 15 fois. Ceci chasse l'excedent de carburant du moteur. Nettoyer la bougie et la remetre en place. Le volet de départ étant en position de marche, tirer le cordon du lanceur 3 fois. Si le moteur ne démarre pas,mettre volet de départ en position d'étranglement et repreneure la procédure normale de démarrage. Si le moteur ne démarre toujours pas,installer une bougie neue et répéter l'opération.
	4. Le cordon du lanceur est plus difficile à tirer que lorsque l'utilité était neuf.	4. Contacter un centre de réparations.

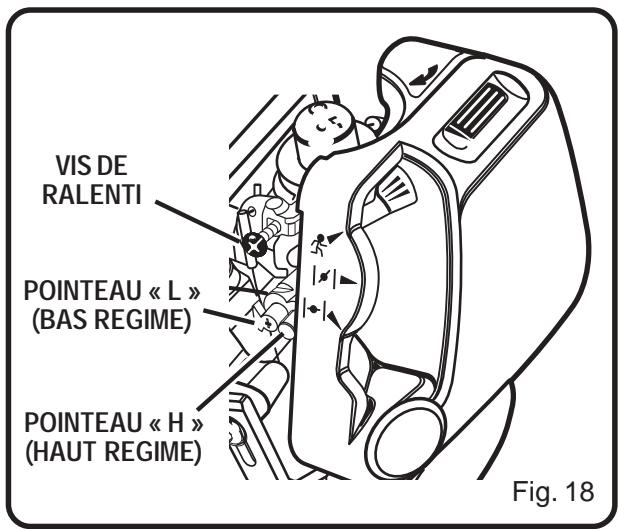

Le moteur démarre, mais n'accélère pas :	Le carburateur nécessite un réglage.	Tourné le pointeau « H » (bas régime) de 1/16 de tour vers la gauche. Si le pointeau « L » ne peut pas être tourné vers la gauche, ne pas forcer les capuchons limiteurs en plastique. Contacter un centre de réparations. Voir la figure 18.
Le moteur démarre, mais ne tourne qu'à haut régime, le volet de départ étant demi ouvert :	Le carburateur nécessite un réglage.	Tourné le pointeau « H » (bas régime) de 1/16 de tour vers la gauche. Si le pointeau « H » ne peut pas être tourné vers la gauche, ne pas forcer les capuchons limiteurs en plastique. Contacter un centre de réparations. Voir la figure 18.
Le moteur ne parvient pas au régime maximum et dégage trop de fumée :	1. Vérifier le mélange de carburant.	1. Utiliser un mélange de carburant et d'huile 2 temps correct et frais.
	2. Filtre à air encrasse.	2. Nettoyer le filtre à air Voir la section « Remplacement et nettoyage du filtre à air», plus haut dans ce manuel.
	3. Le carburateur nécessite un réglage.	3. Tourner le pointeau « H » (haut régime) de 1/16 à 1/8 de tour vers la droite. Voir la figure 18.
Le moteur démarre, tourne et accélère correctement, mais ne tient pas le ralenti :	Le carburateur nécessite un réglage.	Tourné la vis de ralenti vers la droite, pour augmenter le régime de ralenti.
La ligne n'avance pas :	1. Ligne soudée sur elle-même.	1. Lubrifier avec un produit au silicone.
	2. Pas assez de ligne sur la bobine.	2. Installer une nouvelle ligne. Voir « Remplacement de la ligne », plus haut dans ce manuel.
	3. Ligne trop courte.	3. Tirer les lignes en appuyant sur la bobine et en la relâchant alternativement.
	4. Ligne emméléée sur la bobine.	4. Retirer la ligne du de la bobine et la rebobiner. Voir « Remplacement de la ligne », plus haut dans ce manuel.
	5. Régime moteur insuffistant.	5. Faire avancer la ligne, le moteur tournant à plein régime.

Depannage

SI LES PRESENTES SOLUTIONS NE RESOLVENT PAS LE PROBLEME, CONTACTER LE CENTRE DE REPARATIONS AGREE.

PROBLEME	CAUSE POSSIBLE	SOLUTION
L'herbe s'enroule sur le tube de l'arbre moteur et la tête de coupe :	1. Coupe de hauteures herbes au ras du sol.	1. Couper les herbes hautees du haut en bas.
	2. Utilisation du taille-bordures à régime partiel.	2. Utiliser le taille-bordures à plein régime.
La retenue de bobine est difficile à tourner :	Filetage des vis encrassé ou endommagé.	Nettoyer les filetages et les graisser - Si cela ne donne aucune amélioration, replacer la retenue de bobine.
De l'huile s'écoule de l'échévement :	1. Utilisation du taille-bordures à régime partiel.	1. Utiliser le taille-bordures à plein régime.
	2. Vérifier le mélange huile/carburant.	2. Utiliser un mélange de carburant et d'huile 2 temps correct et frais.
	3. Filtre à air encrassé.	3. Nettoyer le filtre à air Voir la section « Remplacement et nettoyage du filtre à air », plus haut dans ce manuel.
	4. Le carburateur nécessite un réglage.	4. Tourner le pointeau « H » (haut régime) de 1/16 à 1/8 de tour vers la droite. Voir la figure 18.

REMARQUE : Les pointaux du carburateur sont dotés de capuchons en plastique empêchant la rotation vers la gauche pour préserver le réglage d'usine. Si l'outil présente des problèmes de fonctionnement spécifiques, pour lesquels la section Dépannage recommande de régler le pointeau en le tournant vers la gauche et qu'aucun réglage n'a été effectué depuis la date d'achat originale, le confier à un centre de réparations agréé. Dans la plupart des cas, le réglage nécessaire est un travail de routine pour un technicien formé en usine.

Enoncé de la garantie

Tous les produits Ryobi sont garantis contre les vices de matériaux ou de fabrication pour une période de vingt-quatre (24) mois, entrant en vigueur à la date de facturation originale ou d'avis de livraison.

Les défauts causés par l'usure normale, un manque d'entretien, un entretien incorrect ou la surcharge de l'outil, ainsi que les articles consommables, tels que batteries, ampoules, lames, forets, etc., sont exclus de la garantie.

En cas de problème de fonctionnement au cours de la période de garantie, apportez le produit assemblé au concessionnaire ou centre de réparations Ryobi agréé le plus proche.

Les droits statutaires du propriétaire s'appliquant au produit défectueux ne sont pas affectés par la présente garantie.

Ryobi Technologies GmbH, Itterpark, D-40724 Hilden, Allemagne

Informations concernant les émissions de bruit conformément à la directive européenne de sécurité des machines 98/37/EC. L'équipement individuel ci-dessus a été utilisé dans des conditions identiques à celles du travail normal.

Le niveau de pression acoustique pondérée en A (PaA) au niveau de l'oreille de l'opérateur et le niveau acoustique pondéré en A (NPA) ont été mesurés conformément à la directive 79/113/CEE. Le port d'une protection auditive est recommandé lorsque le niveau est de plus de 85 dBA.

Les vibrations aux poignées ont été mesurées conformément à ISO 7916. Lire la section relative aux mesures de sécurité de ce manuel.

MODELE	NO. DE MODELE	PRESSION ACOUSTIQUE NpA (dBA)	NIVEAU ACOUSTIQUE PAA (dBpA)	VIBRATIONS m/s2
PLT3043A	RY70101	100	113	9,0

Declaration de conformite ce

Conformément à la directive pour machinerie 98/37/EC et à la directive de compatibilité électromagnétique 89/336/CEE - Nous, soussignés

déclarons, à notre entière responsabilité, que le produit : PLT3043A (RY70101) - auquel le présent certificat s'applique, est conforme aux exigences fondamentales d'hygiène et de sécurité de la directive 98/37/EC, ainsi que ses amendements et, le cas échéant, à d'autres directives telles que la directive de compatibilité électromagnétique 89/336/CEE et la directive d'utilisation à l'extérieur 2000/14/EC.

Pour confirmer la conformité aux exigences d'hygiène et de sécurité énoncées dans les directives CEE, les normes et/ou spécifications techniques américaines et/ou européennes ci-dessous ont été consultées : EN ISO 14982:1998, ISO 7916 & 7917, EN ISO 11806:1997, ISO 7918-1995, ISO 8380-1993, ISO 8893-1989, ISO 10884-1995. EN 292-1:1991, EN 292-2-1991, EN 292-2:1991/A1:1995, EN 563-1994, EN 27917-1991, ISO 7112-1982, ISO 7113-1991

Wayne Hill

Directeur de la conformité environnementale

Ryobi Technologies Inc.
