MODE D'EMPLOI SAPPORO SAUTER
Radiateur sèche-servlettes fluide
Droogradiator
CHAUFFAGE
CHAUFFE·EAU
CLIMATISATION
VENTILATION
SAPPORO

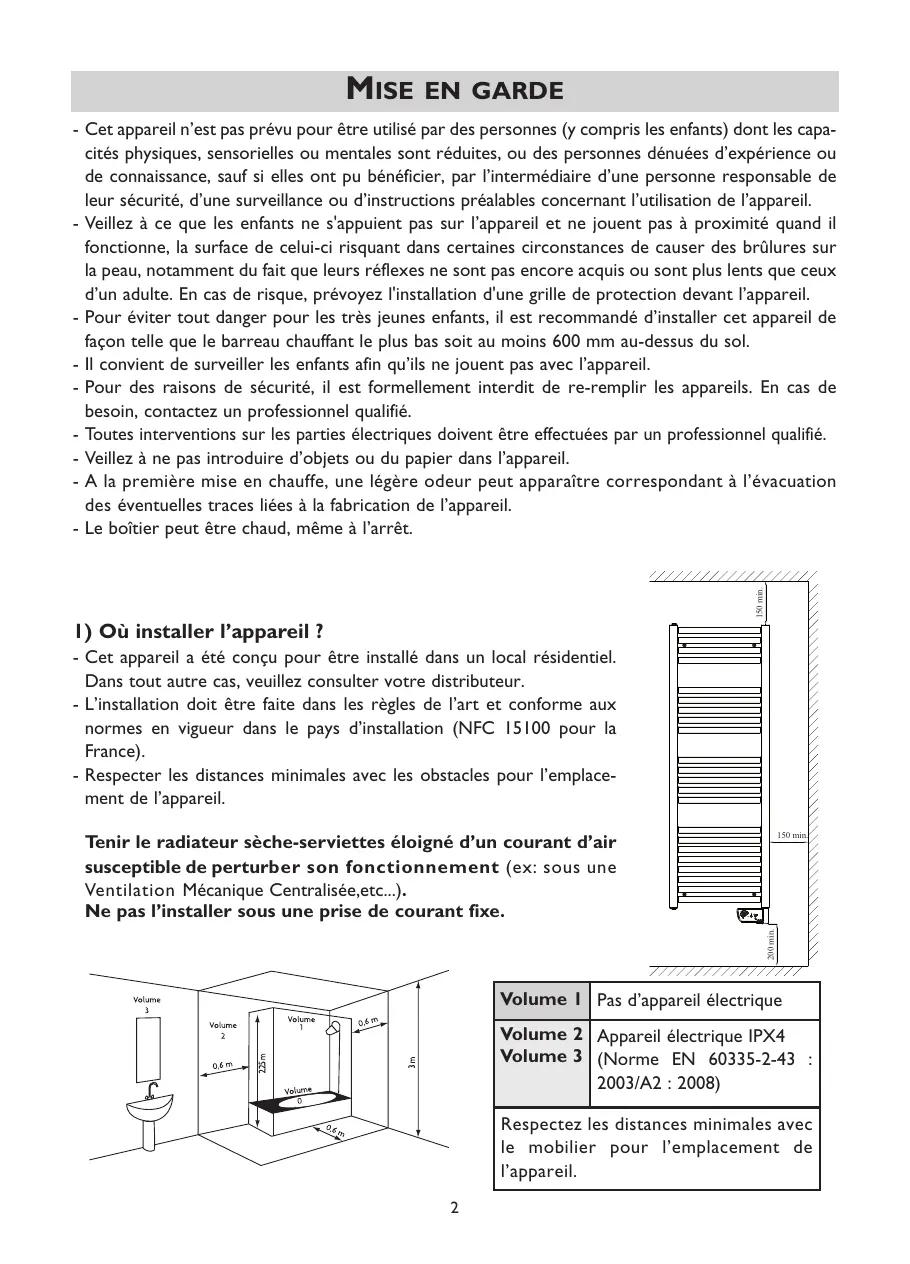

- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Veillez à ce que les enfants ne s'appuient pas sur l'appareil et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causeurs des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant l'appareil.
- Pour éviter tout danger pour les très jeunes enfants, il est recommendé d'installer cet apparéil de façon telle que le barreau chauffant le plus bas soit au moins 600mm au-dessus du sol.
- Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
- Pour des raisons de sécurité, il est formellement interdit de re-remplir les apparciels. En cas de besoin, contactez un professionneliel qualifié.
- Toutes interventions sur les parties électriques doivent être effectuées par un professionneliel qualifié.
- Veiliez à ne pas introduire d'objets ou du papier dans l'appareil.
- A la première mise en chauffe, une légère oedur peut apparaitre correspondant à l'évacuation des événuelles traces liées à la fabrication de l'appareil.
- Le boitant peut être chaud, même à l'arrêt.
I) Où installer l'appareil ?
- Cet apparéil a été concu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulterer votre distributeur.
- L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

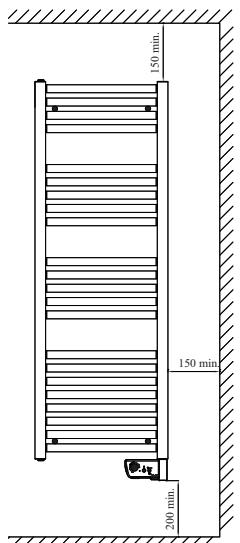

- Respecter les distances minimales avec les obstacles pour l'emplacement de l'appareil.
Tenir le radiateur sèche-serviettes éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex: sous une Ventilation Mécanique Centralisée,etc...).
Ne pas l'instructor sous une prise de courant fixe.

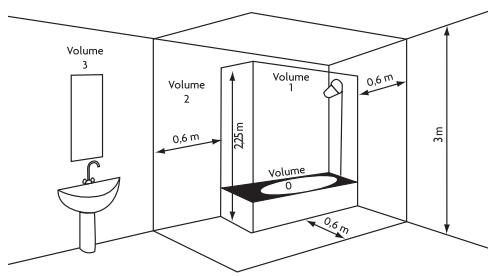

| Volume 1 | Pas d'appareil électrique |
| Volume 2 Volume 3 | Appareil électrique IPX4 (Norme EN 60335-2-43 : 2003/A2 : 2008) |
| Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil. |
| 1 | Préférez le couvercle de l'emballage et dépliez le rabat afin de bien le poser sur le sol. | Modèle | Puisance | Cote (A) | Cote (B) |
| 2 | Repérez et pointez les 4 points du gabarit de perçage dessiné sur la face marquée du couvercle. | Droit | 750 W | 1250 | 350 |
| 3 | Enlevez le couver-cle. Avec un crayon, dessinez une croix de 2 cm de large afin de la visualiser lorsque vous aurez installé les four-reaux à l'étape 4. Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex: plaque de plâtre). | | 4 | Pré-vissez la vis de blo-cage sur les fourreaux | |
Note: Les chevilles livrées avec l'appareil sont de type standard. En cas de support particulier, utilisez des chevilles adaptées.
| 5 | Vissez et orientez les fourreaux (utilissez les rondelles sous chaque vis). Gardez accessibles les vis de blocage vers le haut. | | 6 | Otez le cache à l'aide d'un tournevis, puis dévissez la vis. | |
| 7 | Vissez les plots sur les tubes sans les bloquer. Vérifiez leur positionnement en les mettant avec le radiateur sèche-ser-viettes dans les four-reaux. Une fois la position trouvée, bloquez les vis de chaque plot. | Repères dans l'axe vertical | 8 | Mettez le radiateur sèche-ser-viettes au mur dans les four-reaux. Vissez chacune des vis de blocage. Mettez les capuchons au bout des plots. | |
3) Comment installer les patères?
| | |
| Positionnez la base avec la vis derrière le radiateur sèche-serviettes dans la position dési-ree. | Vissez la patière sur le cadre et serrez avec une légère pres-sion. | |

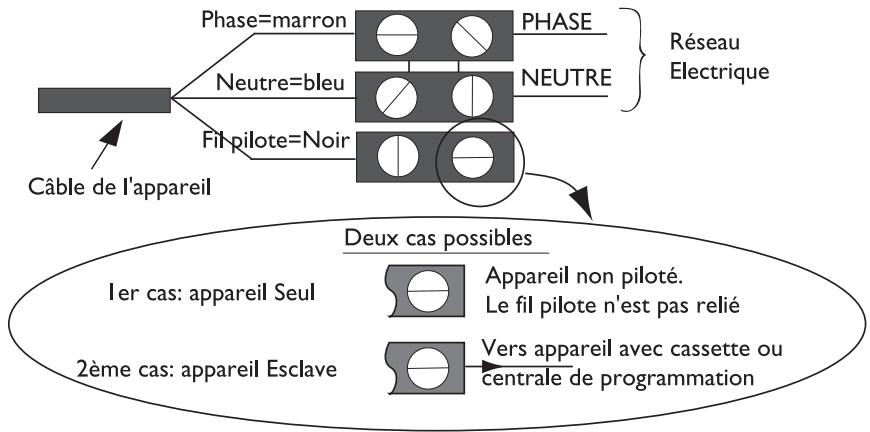

4) Raccorder l'appareil.
4) Raccorder l'appareil.
- L'appareil doit être alimenté en 230V 50Hz.
- Le raccordement au secteur se fera à l'aide du cable de l'appareil par l'intérimédiaire d'un boîtier de raccordement.
- Dans des locaux humides comme les salles d'eau et les cuisines, il faut installer le boitier de raccordement au moins à 25cm du sol.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3mm.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
- Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.
- Si un apparéil pilôté est protégé par un différentiel 30mA (ex: salle de bain), il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.
5) Programmation
L'appareil peut être commandé à distance si son fil pilote est raccordé à un apparéil équipé d'un programmeur, à une centrale de programmation ou à un gestionnaire d'énergie.
Tableau des ordres que l'appareil peut recevoir sur son fil pilote
(a mesurer entre le fil pilote et le neutre)
| Ordres reçus | Absence de courant | Alternance absence de courant (4'57") phase 230V(3") | Alternance absence de courant (4'53") phase 230V(7") | Alternance complète 230V | Demi-alternance négative -115V | Demi-alter- nance positive +115V |
| Oscilloscope Réf/Neutre | — | 5' 7" | 5' 3" | — | — | — |
| Mode obtenu | CONFORT | CONFORT -1°C | CONFORT -2°C | ECO | HORS GEL | ARRÊT DU CHAUFFAGE DELESTAGE |
Nota : Si vous étes en programmation, les ordres Hors Gel, Arrêt du chauffage et délestage sont prioritaires sur tous les autres ordres (Eco, Confort) ainsi que sur les modes Turbo et Répétition Journalière du mode Turbo.
UTILISATION DE L'APPAREIL
I) Chauffer votre piece : Utilisation du mode Confort

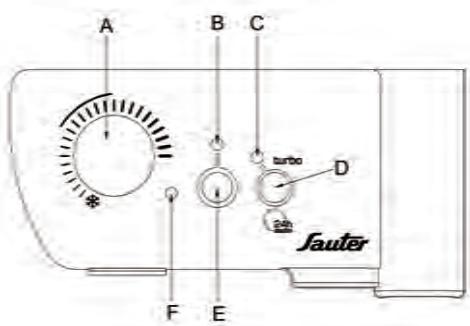

A Molette de réglage de la température avec position Hors Gel.
B Voyant de marche.
C Voyant de mode TURBO (marche forcee 2h)
D Bouton TURBO.
E Interrupteur Marche/Arrêt du chauffage.
F Voyant de chauffe.
Ce mode vous permet d'avoir une bonne température ambiente dans la piece.
| CE QUE VOUS VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE POUR L'OBTENIR | CE QUI VA SE PASSER |
| Mettre en marche le chauffage. | | J'accues sur l'interrupteur E. | Le可观 de l'interrupteur B s'al-lume. |
| Trouver la bonne température. | | Je tourne la molette de température A sur .
Le可观 de chauffe s'allume si la tempéra-ture ambiente est inférieure à celle désirée.
J'attends quelques heures pour que cette-ci se stabilise.
Si la température de la pièce me convient, le réglage est terminé.
Si la température ne me convient pas, j'ajuste la molette en procédant progressi-vement en m'aidant des crans (un cran à la fois). | Le可观 F de chauffe s'allume.
J'ai trouvez la tem-périque qui me procure une sensa-tion de bien-être. |
| Elever la température dans ma salle de bains | | J'accues sur le bouton D pour déclencher le Turbo.
A la fin de la durée可以选择, le Turbo s'éteint et le radiateur s'esteches-serviettes continue de chauffer en mode Confort.
Nota : Si vous éteignez votre apparil (par appui sur l'interrupteur E) pendant le cycle turbo, celui-ci se poursuivra à la prochaine remise en marche. | Le可观 C de mise en marche du Turbo s'allume. Mon radiateur s'esteches-serviettes fonctionne au maximum de sa puissance pendant la durée可以选择. |
2)Elever quotidiennement et à la même heures la température de votre piece :utilisation du mode 24h auto
Ce mode vous permet d'enregistrer une répétition journalière d'une marche force de 2h (sans le ventilo) afin que vous puissiez bénéficier chaque jour à la même heures du comport optimal procuéré par votre radiateur sèche-servleties.
Pour que votre fonction répétition journalière 24h auto reste active, n'éteignez pas votre apparéil (levoyant E doit rester allumé).
| CE QUE VOUS
VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE POUR L'OBTENIR | CE QUI VA
SE PASSER |
| | Assurez-vous que votre radiateur
sèche-serviettes est allumé. S'il ne
l'est pas, enforcez l'interrupteur E. | Le voyant de l'in-
terrupteur B est
allumé. |
| Activer
le mode
24h auto | | Maintenir l'appui sur le bouton D tout en
appuyant 2 fois de suite sur l'interrupteur
E (arrêt et remise en marche du radiateur
sèche-serviettes). | Le voyage F de
chauffe clignote 5 fois
rapide-
ment. |
| Changer
l'heure de
mise en
marche du
mode 24h auto | | Désactivez le mode 24h auto.
et à la nouvelle heures可以选择, réactive-le. | Le voyage F de
chauffe clignote 3 fois
sentiment.
Le voyage de chauffe
clignote 5 fois rapide-
ment. |
| Déactualer
le mode
24h auto | | Maintenir l'appui sur le bouton D tout en
appuyant 2 fois de suite sur l'interrupteur
E (arrêt et remise en marche du radiateur
sèche-serviettes). | Le voyage F de
chauffe clignote 3 fois
sentiment. |
| Interrompr
e le cycle de
marche for-
çée avant la
fin des 2h | | Faites un appui long (5 secondes minimum)
sur le bouton D. | Le voyage F de
chauffe clignote 2 fois
rapidement. Le mode
24h auto restera actif
pour le
lendemain. |
Example d'utilisation :
Vous souhaitez besteht un comport optimal à 7h.
Le premier jour, à 7h, maintainir l'appui sur le bouton D tout en appuyant deux fois de suite sur l'interrupteur E. (arrêt et remise en marche du radiateur sèche-serviettes). Voitre radiateur sèche-serviettes se met immédiatement en marche forcie (ventilo non activé) pendant 2 h et s'arrête automatiquement au terme de ces 2h.
Le lendemain et les jours suivants, votre radiateur sèche-serviettes déclenchera automatiquement la marche forcee (ventilo non activé) à 6h15 pour votre comforts à 7h.
CONSEILS D'UTILISATION
- Il est inutile demettre le radiateur sèche-serviettes au maximum, la température de la salle de bains ne montera pas plus vite.
- Pour un chauffage optimal, les serviettes doivent être disposées sur les tubes chauffants et les peignoirs sur les patères fournies.
| CE QUE VOUS
VOULEZ FAIRE | CE QUE VOUS DEVEZ FAIRE | CE QUI VA SE PASSER |
| M'absenter
pendant une
durée com-
prise entre 2
et 24 heures
(baiser le
réglage de la
température). | | Je tourne la molette de tempéra-ture A sur les repères | La température sera
abaissee. Si elle ne l'est
pas suffisamment, ajus-
tez la molette en vous
aidant des crans (un
cran à la fois). |
| Partir plus de
24 heures | | Je tourne la molette de tempéra-ture A sur .
Je désactive le mode 24h auto
(voir page 7) | Mon radiateur sèche-serviettesMaintiendra
une température d'envi-
ron 7°C correspondant
à une température Hors
Gel. |
ENTRETIEN
- Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effec
tuer son dépoussiérage. Ne jamais utiliser de produits abrasifs. Les apparéils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux.
BLOQUER LA MOLETTE DE TEMPERATURE
Il est possible de bloquer la molette A pour empêcher les manipulations intempéstives de l'appareil (enfants...).
a) Mettez la molette sur la position souhaitée.
b) Dégagez à l'aide d'un tournevis la vis fournie sur le boitier (1).
c) Vissez jusqu'àbloquer l'axe de la molette (2).
"Photo non contractuelle"
EN CAS DE PROBLEM
| PROBLÈME RENCONTRÉ | VÉRIFICATION À FAIRE |
| Le radiateur sèche-ser-viettes neCHAUFFE pas. | | - Assurez-vous que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé fonctionnement du radiateur sèche-ser-viettes.
- Vérifiez la température ambiente de la pièce : si elle est trop élevé, levoyant de chauffe F ne s'allume pas: le radiateur sèche-serviettes nechauffe pas.
- Eteignez, puis rallumez votre chauffage à l'aide de l'inter-rupteur E :
• Si le voyant de chauffe F clignote en permanence (cligno-tement lent toutes les secondes): la sonde de mesure est déteriorée. Consultez le service après-vente du fabricant pour procéder à son remplacement. |
| Le radiateur sèche-ser-viettes nechauffe pas assez la salle de bains. | | - Augmentez la température en tournant la molette A.
- Si le voyant de chauffe F clignote en permanence (cligno-tement lent toutes les secondes), la sonde de mesure est déteriorée. Consultez le service après-vente du fabricant pour procéder à son remplacement.
- Si la température est réalisée au maximum (28°C), faîtes les vérifications suivantes :
• Vérifiez si un autre mode de chauffage existe dans la pièce.
• Assurez-vous que votre radiateur sèche-serviettes nechauffe que la pièce (porte fermée).
• Faites vérifier la tension d'alimentation du radiateur sèche-serviettes.
• Vérifiez si la puissance de votre radiateur sèche-ser-viettes est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 50W / m3). |
| Le radiateur sèche-ser-viettesCHAUFFE tout le temps. | - Vérifiez que le radiateur sèche-serviettes n'est pas situé dans un cou-rant d'air (porte ouverte à proximité) ou que le réglage de température n'a pas été modifié.
- Vérifiez que le mode 24h auto est activé. Faites un appui long (5 secondes minimum) sur le bouton D. Le voyant F de chauffe clignote 2 fois rapidement et la chauffe s'arrête si le voyant C Turbo est étéint. S'il est allumé, foupez le mode Turbo par appui sur le bouton D.
- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué,...), coupez l'alimentation du radiateur sèche-ser-viettes (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.
- Si le phénomène se produit fréquemment, faîtes contrôler l'alimenta-tion par votre distributeur d'énergie. |
| PROBLÈME RENCONTRÉ | VÉRIFICATION À FAIRE |
| Le radiateur sèche-ser-viettes est très chaud en surface | Il est normal que le radiateur sèche-serviettes soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutesvous jugez que votre radiateur sèche-serviettes est toujours trop chaud, vérifiez que la puisance est adaptée à la surface de votre piece (nous vous préconisons 50W / m) et que le radiateur sèche-serviettes n'est pas placédans un courant d'air qui perturberait sa régulation |
| Des traces de salissures apparaissent sur le mur autour du radiateur sèche-serviettes | Les salissures sont uniquement liées à la qualité de l'air ambient (bougie, fumée de cigarette, mauvaise ventilation, ...). |
| Les derniers éléments hauts et bas sont plus tièdes que le reste du radiateur sèche-ser-viettes | - Pour le haut, les éléments supérieurs ne sont pas complètement remplis pour permettre la dilatation du fluide thermodynamique. Ils se réchauffent seulement par conduction.- Pour le bas, les éléments inférieurs canalisent le return du fluide qui a transmis sa chaleur. |
| Le radiateur sèche-ser-viettes fait un bruit de vibration continu pendant la chaleur. | Vérifiez qu'il est bien fixé sur son support.Si le radiateur sèche-serviettes est fixé sur une cloison creuse, la vibration est possible. |
| La répétition journalière du mode 24h auto ne fonctionne pas. | Vérifiez qu'il n'y a pas eu de coupure d'alimentation électrique.Si besoin, se reporter à la page 7 “Changer l'heure de mise en marche du mode 24h auto”. |
| La répétition journalière du mode 24 h auto ne démarre pas à l'heure souhaiée. | - Vérifiez qu'il n'y a pas eu de changement d'heure Hiver / Eté.- Si voseradiateur sèche-serviettes a été arrêté pendant un certain nombre d'heures, la répétition journalière du mode 24h auto sera décalée d'autant. Dans ce cas, se reporter page 7 “Changer l'heure de mise en marche du mode 24h auto”.Ex : A 7h, s'enclenché la répétition journalière du mode 24h auto pour une durée de 2h, soit jusqu'à 9h.A 10h, vous arrêtez le chiffage de votre radiateur sèche-serviettes (appui sur l'interrupteur E).A 22h, vous le rallumez (appui de nouveau sur l'interrupteur E).Vosere radiateur sèche-serviettes a été mis en position “Arrêt du chiffage” pendant 12h. La répétition journalière du mode 24h auto se déclenchera donc à 19h le lendemain (7h + 12h). |
| Pour les apparèils en programmation : |
| Le radiateur s‘sèche-ser-viettes ne suit pas les ordres de programmation. | Assurez-vous de la bonne utilisation de la centrale de programmation (voir la notice d’utilisation). |
| Le voyant de chauffe s‘al-lume lorsque le radiateur s‘sèche-serviettes est en mode ECO. | Ce fonctionnement est normal.
Le radiateur s‘sèche-serviettes peut chauffer de manière àMAININER une température de -3,5°C par rapport à la température CONFORT. |
Si vous n'vez pas réussi à résoudre votre problème, contactez le service après-vente du fabricant, munissez-vous des références du radiateur sèche-serviettes : code commercial et numéro de série. Mesurez la température de la pierce et informez-vous du système de programmation évientuel.

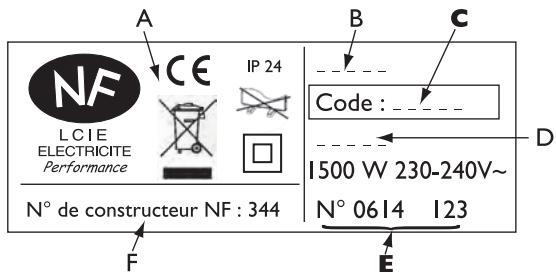

LES RÉFERENCES DU RADIATEUR SÉCHE-SERVIETTES
Elles sont situées sur le côté croit du radiateur sèche-serviettes.
Le Code commercial et le Numéro de série identifient auprès du constructeur le radiateur sèchéserviettes que vous venez d'acquérir.
A Normes, labels de qualité
B Nom commercial
C Code commercial
D Référence de fabrication
E N° de série
F N° de constructeur
Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures menagères, mais doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrites locaux.
WAARSCHUWING
Radiateur sèche-servlettes fluide
Droogradiator
- La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
- Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
- Les détiériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
- Les dispositions des prsentes conditions de garantie ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout et de cause dans les conditions des articles 1641 et suivants du code civil.
- Présenter leprésent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.
