FOIRE AUX QUESTIONS - SHG 501 X SAUTER

Comment allumer la plaque de cuisson SAUTER SHG 501 X ?

Pour allumer la plaque, assurez-vous qu'elle est correctement branchée. Appuyez sur le bouton de mise en marche et sélectionnez la zone de cuisson souhaitée.

Pourquoi la plaque de cuisson ne chauffe-t-elle pas ?

Vérifiez si la plaque est correctement branchée et si le fusible n'a pas sauté. Assurez-vous également que la zone de cuisson est activée.

Comment nettoyer la plaque de cuisson SAUTER SHG 501 X ?

Utilisez un chiffon doux et un produit nettoyant non abrasif. Ne jamais utiliser d'objets tranchants qui pourraient rayer la surface.

Quels types de casseroles peuvent être utilisés avec la plaque SAUTER SHG 501 X ?

Utilisez des casseroles en acier inoxydable, en fonte ou en aluminium avec un fond magnétique. Évitez les casseroles en verre ou en céramique.

Comment régler la température de cuisson ?

Pour régler la température, utilisez les boutons de commande pour sélectionner le niveau de puissance souhaité pour chaque zone de cuisson.

Que faire si un voyant d'erreur s'allume ?

Si un voyant d'erreur s'allume, consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions fournies.

La plaque de cuisson fait-elle du bruit pendant son utilisation ?

Un léger bruit peut être normal en raison de l'expansion thermique des matériaux. Si le bruit est fort ou inhabituel, vérifiez que la plaque est installée correctement.

Comment éteindre la plaque de cuisson en toute sécurité ?

Pour éteindre la plaque, appuyez sur le bouton de mise en marche et assurez-vous que toutes les zones de cuisson sont éteintes avant de débrancher l'appareil.

Y a-t-il une fonction de sécurité pour enfants sur la SAUTER SHG 501 X ?

Oui, la plaque est équipée d'une fonction de verrouillage pour enfants, qui empêche toute activation accidentelle. Consultez le manuel pour savoir comment l'activer.

Comment réinitialiser la plaque de cuisson ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

MODE D'EMPLOI SHG 501 X SAUTER

Vous avez acquis une hotte SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle hotte SAUTER s'intégrera harmonieusement dans votre cuisine et alliera parfaitement facile d'utilisation et performances d'aspiration.

Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigerateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER

Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important: Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 03
• Respect de l'environnement 04 Description de votre appareil 05

2 / Installation de votre appareil

Utilisation en version évacuation 06 Utilisation en version recyclage 06 Raccordement électrique 07 Montage de la hotte 08 Recyclage 08 Évacuation extérieure 09 Démontage de l'appareil 10

3 / Utilisation de votre appareil

Description des commandes 11

4 / Entretien et nettoyage de votre appareil

Nettoyage du filtre à graisse 12 Changement du filtre charbon 13 - Nettoyage et entretien de la carrosserie 13 Changement de lampe 13 - Entretien de votre appareil 14

6 / Service apres-vente

Interventions 16 - Relations avec les consommateurs 16

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructuer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.
• Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les év
• Notre appareil est destiné à un usage domestique normal. Ne l'utilisez çu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• écipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.

Les huiles et graisses portées à très haute température peuvent prendre feu.

• graisse RISQUE d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.

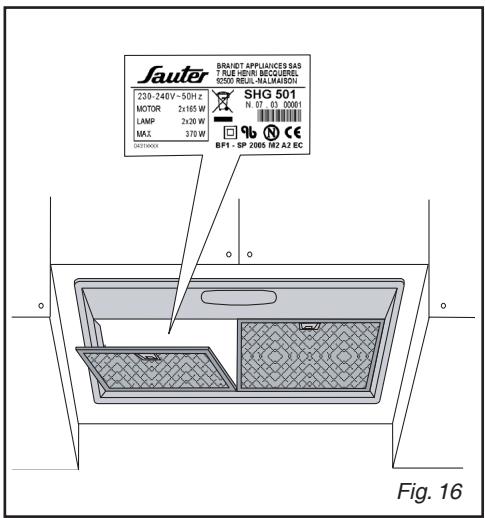

• Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil). - Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres à graisse.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appare ne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre à graisse, retirez le film de protection.

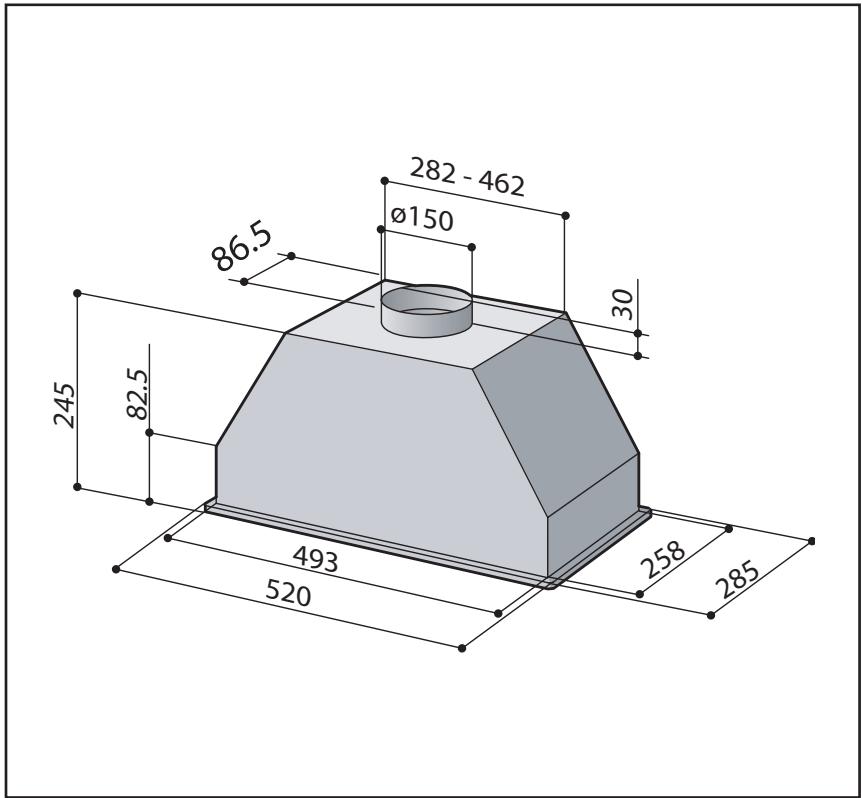

DESCRIPTION DE VOTRE APPAREIL

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage.

L'appareil est livré pour fonctionner en recyclage, le filtre à charbon actif est monté d'origine:

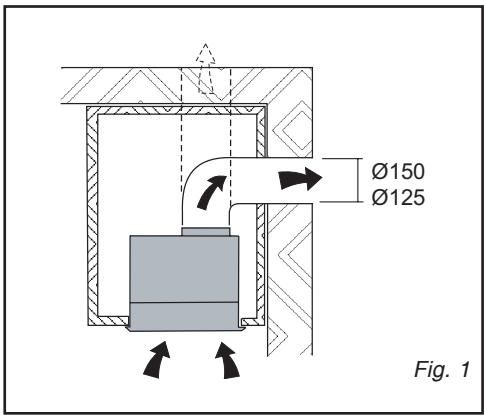

Vous possédez une sortie vers l'extérieur (fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (Ø 125mm, émaillée, en alu, flexible ou en matière ininflammable).

Votre hotte étant livrée en version recyclage, vous nevez préalablement retirer le filtre à charbon actif.

Utilisation en version recyclage

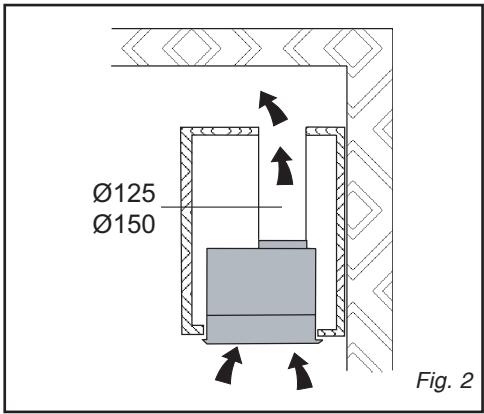

Vous ne possédez pas de sortie vers l'extérieur (fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

L'air et les vapeurs convoyés par l'appareil sont épurés par le filtre à charbon et remis en circulation à travers les fentes antérieures.

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

Cet appareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'à l'accord d'un spécialiste compétent.

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

Avant de procéder aux opérations de montage, pour manœuvrer plus aisément l'appareil, démontez les filtres àGraisse : à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez le filtre vers le bas (Fig. 3a/3b).

Enlever le support des filtres en poussant les 2 arêtes latérales A (Fig. 4).

Faites le trou nécessaire afin d'insérer l'appareil (Fig. 5). La base inférieure du meuble doit avoir une épaisseur comprise entre 15 et 18 mm.

Contrôlez que les ailettes de fixation (Fig. 6) au meuble suspendu sont placées à une hauteur appropriée à l'épaisseur du bas de ce dernier. Si cette distance est inférieure à l'épaisseur, il faut l'augmenter en dévissant les 2 vis correspondantes à l'intérieur de l'appareil.

Recyclage

Prévoyez l'alimentation électrique.

Insérez l'appareil dans le trou effectué (Fig. 5).

Prévoyez le trou d'évacuation de l'air au sommet de votre placard.

Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 8), jusqu'à ce que l'appareil adhère sur le fond de l'élément haut. Éviter de visser trop fort les deux vis de manière à ce que les petits étriers métalliques restent en

Fig. 3a

Fig. 3b

Fig. 4

Fig. 5

position correcte.

Raccordez un tuyau de raccordement à la bride de sortie de l'appareil, selon la hauteur nécessaire pour rejoindre le sommet du placard (ce tuyau n'est pas fourni). Remonter le support des filtres (Fig. 4) et les filtres à graisse.

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

Évacuation extérieure

Prévoyez l'alimentation électrique et le trou d'évacuation de l'air.

Insérez l'appareil dans le trou effectué (Fig. 5). Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 8), jusqu'à ce que l'appareil adhère au fond de l'élément haut. Évitez de visser trop fort les deux vis de manière à ce que les petits étriers métalliques restent en position correcte. Raccordez le tuyau pour l'évacuation de l'air à la bride de sortie de l'air de la hotte : utilisez un tuyau souple et bloquez-le sur la sortie de l'air à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis).

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

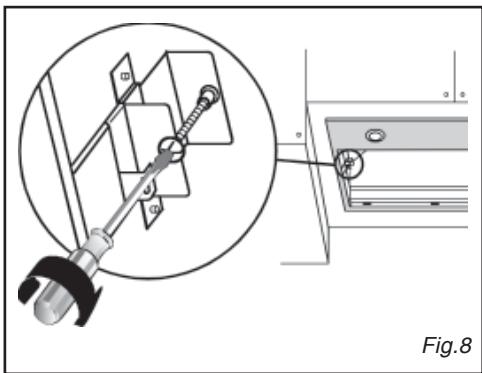

Clapet antiretour

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tournier librement (Fig. 7).

Attention

Votre hotte étant livrée en version recyclage, vous nevez préalablement retirer le filtre à charbon actif.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine (non livrée) de diamètre 150mm.

Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

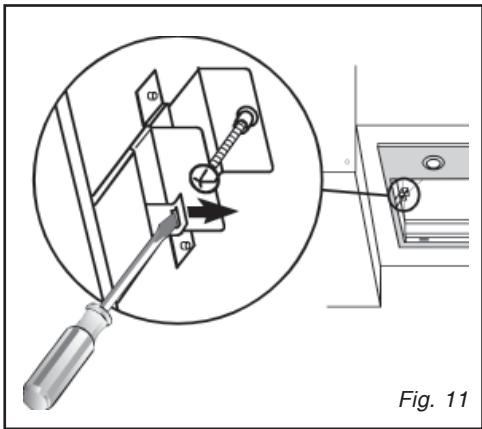

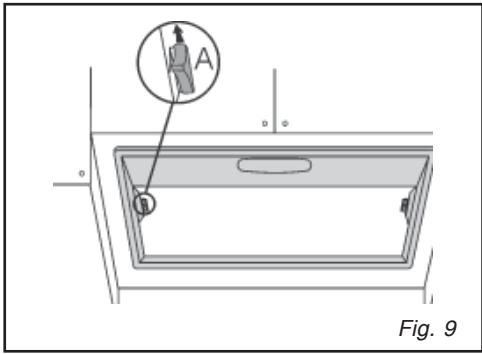

- Demontage de l'appareil

Retirer le ou les filtres à graisse. Enlever le support des filtres en poussant les 2 arêtes latérales. (Fig. 9).

Pendant les opérations suivantes, veuillez toujours soutenir l'appareil.

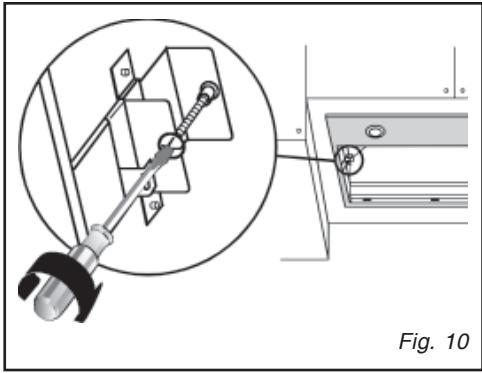

Dévisser les deux vis situées à l'intérieur de l'appareil (Fig. 10) ; déplacer les 2 languettes vers l'intérieur de l'appareil en utilisant les entailles appropriées (Fig. 11) ; extraire l'appareil de son emplacement.

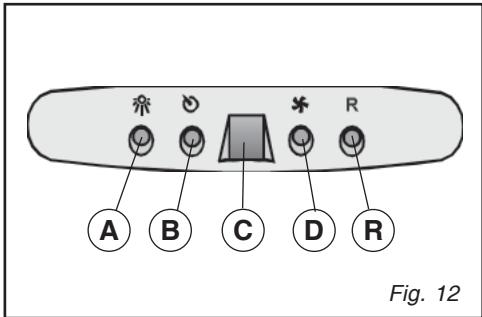

Commandes (fig. 12):

Touche A = allume/éteint l'éclairage.

Touche B = active/désactive le TIMER:

En appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le nombre de la vitesse sélectionnée clignote sur l'afficheur) ; le timer reste activé si l'on change la vitesse du moteur.

Afficheur c =

• indique la vitesse sélectionnée du moteur (de 1 à 4);
• indique l'activation du Timer lorsque le numéro clignote;
• indique l'alarme des filtres lorsque le segment central s'allume ou clignote.

Touche D = met le moteur en marche (à la première vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête.

Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et replacer les filtres à charbon (après 120 heures de fonctionnement).

Il est clair que si votre hotte n'est pas une hotter version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu'il clignote.

L'alarme des filtres apparait lorsque le moteur est éteint et il est visible pendant environ

Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage du filtre à graisse

Il est important de veiller à nettoyer périodiquement le filtre à graisse.

Intervalle de nettoyage du filtre:

Le filtre à graisse doit être nettoyé, selon l'emploi de la hotte, environ tous les deux mois.

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

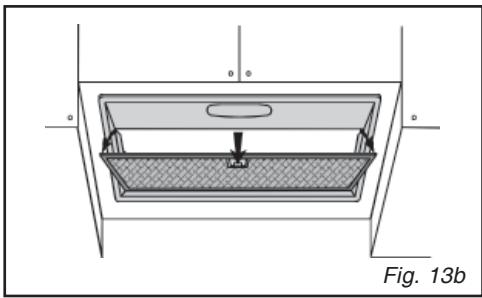

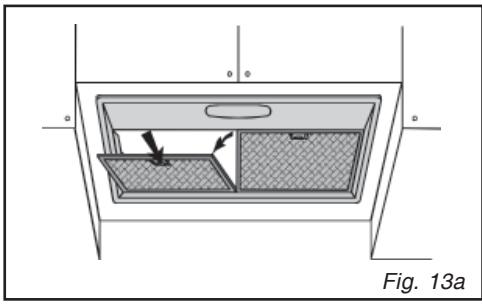

• Démontage du filtre à GRAISS (fig. 13a - 13b)

Pour le démontage du filtre, à l'aide de la poignée, pousser le filtre vers l'arrière et l'abaisser vers vous.

Changement du filtre charbon

Si l'appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement.

Intervalle de remplacement du filtre:

Le filtre à charbon doit être remplacé environ tous les six mois.

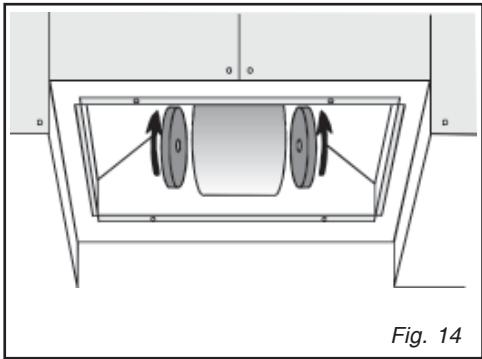

- Démontage du filtre à charbon (fig. 14)

Extraire le filtre à graissé: pousser la manette vers la partie arrière de l'appareil et tourner le filtre vers l'extérieur.

Démonter ensuite le filtre à charbon (fig. 14) : retirer le filtre à charbon par un mouvement de rotation dans le sens des aiguilles d'une montre.

- Nettoyage et entretien de la carrosseire

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Attention

Avant toute intervention, la hotte doit

être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Pour remplacer les lampes halogènes, enlever le hublot (Fig. 15). Remplacez-les par des lampes halogènes ayant les mêmes caractéristiques.

Fig. 15

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tamponsemalliques, de produitsabrasifs ou de brosses tropdures.	Pour nettoyer la carrosserie et lehublot d'éclairage, utilisez exclusivement des nettoyantsménagers du commerce dilués dans de l'eau, puis rincez à l'eauclaire et essuyez avec un chiffondoux.
Filtre àGRAISSSE	Ce filtre retient les vapeursgrasses et les poussières.il estl'élement assurant une partim-porante de l'efficacité de vourthotte. Dans le cas de tachespersistantes, utilisez une crèmenon abrasive, puis rincez à l'eauclaire.	Avec un nettoyant ménager ducommerce, puis rincezabondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettreen contact avec de la vaisellesale ou des couverts enargent).
Filtre charbon actif	Ce filtre retient les odeurs et doit'être changé au moins tous lessix mois en fonction de vourtenuilisation.Commandez ces filtres chezvoitre revendeur (sous laréfERENCE indiquée sur la plaquesignalétique située à l'intérieurde la Hotte) et notez la date dechangement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiéz que: • il n'y avait de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiéz que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage). • les filtres à graisse sont propres.
La hotte s'est arrêtée au cours du fonctionnement	Vérifiéz que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig. 16).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées

certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points d'entrée, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs SAUTER BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

Tarif en vigueur à la date d'impression du document.
