SA370F - Tracteur agricole ISEKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tracteur agricole motoculteur
Marque	ISEKI
Modèle	SA370F
Dimensions (L x l x h)	1750 x 700 x 1100 mm
Poids	62 kg
Moteur	FE161G, OHV, 1 cylindre, 171 cm³
Carburant	Super sans plomb
Capacité du réservoir	3,4 litres
Démarrage	Par lanceur
Embrayage	Tension de courroie (homme mort)
Transmission	Courroie primaire, pignons et chaîne
Vitesses avant	6 (1,01 – 11,85 km/h)
Vitesses arrière	2 (1,35 – 2,02 km/h)
Vitesse de rotation prise de force	773 tr/min (lente), 1132 tr/min (rapide)
Réglage des mancherons	Hauteur réglable par bouton, déport réglable par levier
Niveau sonore	89 dB(A) (ISO 11094)
Vibrations	25 m/s² (ISO 5349)
Huile moteur	SAE30 (été), SAE20 (hiver), classe SC ou supérieure
Capacité huile moteur	0,6 litre (carter)
Huile de transmission	Huile pour engrenage hypoïde #90 ou #80
Capacité huile transmission	2,0 litres (SA360F/370F)
Entretien filtre à air	Toutes les 50 heures (nettoyage), en conditions poussiéreuses toutes les 10 heures
Entretien bougie	Nettoyage et réglage toutes les 100 heures
Vidange huile moteur	Toutes les 50 heures (première vidange à 25 heures)
Vidange huile transmission	Toutes les 100 heures
Garantie	Utilisation de pièces originales ISEKI requise

FOIRE AUX QUESTIONS - SA370F ISEKI

Quel type de carburant utiliser pour le tracteur ISEKI SA370F ?

Utilisez exclusivement du super sans plomb. Ne pas utiliser de carburant de mauvaise qualité ou mélangé avec de l'alcool.

Quelle huile moteur est recommandée pour le SA370F ?

Utilisez une huile moteur de classe SC ou supérieure : SAE30 en été et SAE20 en hiver. La capacité du carter est de 0,6 litre.

Quelle est la capacité du réservoir de carburant ?

Le réservoir a une capacité de 3,4 litres.

Comment démarrer le moteur à froid ?

Mettez le levier de vitesse au point mort, ouvrez le robinet d'essence, tirez la commande d'enrichissement, placez la commande des gaz aux 2/3, puis tirez sur le lanceur jusqu'au démarrage. Repoussez progressivement l'enrichissement après démarrage.

Quelle est la fréquence de vidange d'huile moteur ?

Vidange toutes les 50 heures de travail. Pour une machine neuve, effectuez la première vidange après 25 heures.

Comment nettoyer le filtre à air ?

Nettoyez l'élément en mousse dans de l'essence, essorez et laissez sécher, puis imbibez d'huile moteur. Pour la cartouche papier, secouez-la ou utilisez de l'air comprimé. Nettoyez toutes les 50 heures, ou toutes les 10 heures en atmosphère poussiéreuse.

Quelles sont les consignes de sécurité importantes ?

Lisez la notice avant utilisation. Ne travaillez pas fatigué ou sous l'influence de l'alcool. Portez des chaussures de sécurité et un pantalon. Tenez les enfants et animaux à distance. Arrêtez le moteur avant toute intervention. Ne fumez pas lors du remplissage de carburant.

Comment régler la hauteur et le déport des mancherons ?

La hauteur se règle par un bouton d'inclinaison avec 3 positions. Le déport se règle via un levier de rotation des mancherons. Consultez la notice pour les détails.

Quelles sont les vitesses de déplacement disponibles ?

Le SA370F dispose de 6 vitesses avant (de 1,01 à 11,85 km/h) et 2 vitesses arrière (1,35 et 2,02 km/h).

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces originales ISEKI disponibles auprès de votre distributeur agréé. L'utilisation de pièces non originales annule la garantie.

MODE D'EMPLOI SA370F ISEKI

Ce manuel d'instructions comporte l'information nécessaire pour la commande et l'entretien de vos motobineuses et motoculteurs ISEKI et comprend surtout des prescriptions de sécurité pour le travail courant et saisonnier, pour lesquelles nous demandons votre attention particulière. Bien que les motobineuses et motoculteurs ISEKI soient fabriqués avec la plus grande sécurité de travail possible en vue, il est impossible d'écarter tout risque d'accidents. Voilà pourquoi nous vous demandons de respecter rigoureusement les prescriptions de sécurité. Un entretien à temps prévient des défauts et évite des réparations chères, ce qui vous permet d'économiser du temps et de l'argent. S'il faut réparer ou remplacer des pièces, servez-vous toujours de pièces originales ISEKI. Ces pièces sont solides et elles sont spécialement conçues pour votre motobineuse ou motoculteur ISEKI selon des spécifications contrôlées. Notre distributeur est à même de vous livrer les pièces nécessaires. L'usage de pièces non originales abolira notre garantie normale. Consultez notre distributeur pour plus d'informations.

Le contenu de ce manuel pourra différer des normes concernant les motobineuses ou motoculteurs ISEKI déjà en votre possession. Cela s'explique par notre philosophie d'améliorer continuellement nos normes techniques et qualitatives et de les mettre immédiatement en pratique.

DANGER :

Faites surtout attention aux instructions dans le texte, précédées de cet avertissement. Leur inobservation pourra entraîner des blessures graves.

INTRODUCTION

Avant de commencer le travail : 10 Chargement et déchargement de la machine à l'aide d'un autre véhicule : 10 Sur la voie publique : 10 Sur pentes : 10 Entrée ou sortie d'un champ : 12 Lors du travail : 12 Arrêter la machine : 12 Interventions et garde du cultivateur : 12

USAGE NORMAL : 14

SIGNIFICATION DES AUTOCOLLANTS DE SÉCURITÉ

16

DÉSIGNATION DES PRINCIPAUX ÉLÉMENTS 18 COMMANDES ET LEVIERS 24 COMMANDES DE DÉMARRAGE 24

• CONTACTEUR D'ARRÊT MOTEUR 24
• ROBINET DE CARBURANT 24 POIGNÉE DE LANCEUR 26 COMMANDE DES GAZ 26 COMMANDE D'ENRICHISSEMENT 28

COMMANDES D'ARRÊT 28

• CONTACTEUR D'ARRÊT MOTEUR 28 COMMANDE D'EMBRAYAGE PRINCIPAL 28

COMMANDES DE CONDUITE 30

LEVIER DE CHANGEMENT DE VITESSES 30 PLAQUE DE VERROUILLAGE POUR MARCHE ARRIÈRE (SA580) 30 LEVIER DE CHANGEMENT DE VITESSES LENT/RAPIDE 32 PASSE-COURROIE 32 LEVIERS DIRECTIONNELS (Modèles SA360F, SA370F) 32

AUTRES COMMANDES 34

SA560, 570 et 580 34 LEVIER DE ROTATION DES MANCHERONS 34 BOUTON D'INCLINAISON DES MANCHERONS 34

COMMANDE DE CONDUITE

Modèles SA360, 370 34 LEVIER DE CHANGEMENT DE VITESSES 34 COMMANDE DE CONDUITE Modèle SA350, 540 ... 36

LEVIER DE CHANGEMENT DE VITESSES 36

AUTRES COMMANDES 38 SA360 et 370 38

BOUTON DE ROTATION DES MANCHERONS .... 38 BOUTON D'INCLINAISON DES MANCHERONS...38

SA550 40

LEVIER DE ROTATION DES MANCHERONS 40 BOUTON D'INCLINAISON DES MANCHERONS..40 SA350, SA540, SA340 40

• RÉGLAGE DE POSITION DES MANCHERONS ... 40 LEVIER D'INCLINAISON DES MANCHERONS 42

VÉRIFICATIONS AVANT L'UTILISATION 44

UTILISATION DU MOTOCULTEUR 48 DÉMARRAGE ET ARRÊT DU MOTEUR 48 DÉMARRAGE DU MOTEUR 48

ARRÊT DU MOTEUR 50

CONDUITE 50 TABLEAU DE PÉRIODICITÉ DE CONTRÔLES 53 CARBURANT 58 HUILE MOTEUR 58 Huile moteur à utiliser 58 HUILE DE TRANSMISSION 60 Huile de transmission à utiliser 60

FILTRE À AIR 62 SA560, SA570, SA370, SA360, SA550, SA350, SA540, SA340, SA530 62 MODÈLE SA 580 64

• Entretien du filtre à air 64

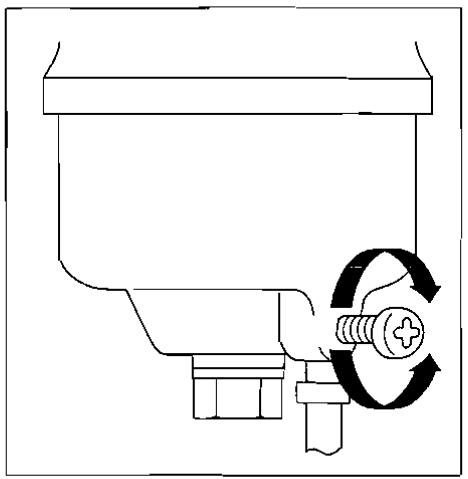

VIDANGE DU CIRCUIT D'ALIMENTATION (CARBURANT) 64 CARACTÉRISTIQUES 68

TABLE DES MATIÈRES

Les prescriptions de sécurité suivantes, pour éviter tout risque d'accidents, sont impératives.

AVANT DE COMMENCER LE TRAVAIL :

• Lisez attentivement ce manuel avant votre premier usage de la machine. Respectez surtout les prescriptions de sécurité, car leur inobservation pourra entraîner des blessures graves.
• Faites surtout attention aux instructions précédées des avertissements libellés « Danger », « Important » et « Remarque ».
• Faites attention aux étiquettes de sécurité collées sur la machine et respectez les instructions pour éviter des blessures.
• Accoutumez-vous à la commande de la machine et à sa façon de s'arrêter.
• Ne travaillez jamais avec la machine lorsque vous êtes fatigués ou malades et lorsque vous avez pris des boissons alcoolisées ou des médicaments somnifères.
• Si vous faites travailler quelqu'un d'autre avec la machine, expliquez-lui d'abord le fonctionnement de la machine et donnez-lui également ce manuel à lire.
• Ne laissez jamais travailler les personnes suivantes avec la machine :
• Personnes non préparées à travailler avec la machine
• Personnes non capables de comprendre les instructions sur les étiquettes de sécurité - Femmes enceintes
• Enfants

Les règlements locaux pourront imposer des limites concernant l'âge du conducteur.

La machine est pourvue de différents systèmes de protection. Tous les planchers, panneaux et couvercles de protection doivent toujours être à leur

place et en bonne condition. Les pièces perdues ou endommagées doivent être remplacées par des pièces d'origine Iseki.

Veillez à ce que la machine puisse fonctionner en toute sécurité pour éviter des blessures et des dégâts. - N'admettez jamais la présence d'autres personnes, et en particulier d'enfants et d'animaux, dans les environs de la machine lors du travail. N'oubliez pas que le conducteur ou l'utilisateur est responsable des accidents ou du danger causés par la machine à des tiers ou à leur propriété. - Si vous travaillez ensemble avec d'autres personnes, donnez-leur un signe avant de faire une nouvelle manœuvre. - Portez toujours des chaussures de sécurité et un pantalon. Ne travaillez jamais les pieds nus ou vêtus de sandales. - Ne portez jamais des vêtements ou des accessoires lâches pour la commande, le réglage ou l'entretien de la machine; attachez les cheveux longs, sinon ils peuvent s'empêtrer dans les parties rotatives ou être entraînés par des pièces sautantes. Prenez les mesures de sécurité nécessaires, telles que le port d'un casque, de lunettes et de chaussures de sécurité, d'une protection acoustique, de gants, etc. Il y a de l'entretien qu'il faut faire vous-même. Lisez attentivement le manuel et faites l'entretien nécessaire sans faute. Les pièces usées et endommagées doivent être remplacées par des pièces d'origine Iseki. - Contrôlez avant le démarrage surtout si la lame et les boulons de fixation correspondants ne sont pas usés ou endommagés et s'ils n'ont pas pris du jeu. En cas d'usure ou de dégâts, remplacez toujours la lame ensemble avec les boulons, pour maintenir la lame en équilibre. - N'utilisez jamais la machine pour des

travaux auxquels elle n'est pas destinée. Le travail pour lequel la motobineuse ou le motoculteur n'est pas destiné pourra endommager la machine, abréger sa durée de fonctionnement ou au pire provoquer un accident grave.

Avant de commencer le travail :

a. Arrêtez le moteur de la machine avant de prendre de l'essence. b. Ne démarrez jamais le moteur à l'intérieur, pour prévenir l'inhalation de gaz toxiques. c. Contrôlez si l'embrayage n'est pas engagé et mettez le levier de changement de vitesse au point mort avant de démarrer le moteur. d. Contrôlez si le terrain de travail est en toute sécurité, avant de mettre en mouvement la machine.

Chargement et déchargement de la machine à l'aide d'un autre véhicule :

a. Utilisez des plates-formes antiglissantes, faites attention aux angles et positionnez-les bien parallèles. b. Serrez le frein à main.

Sur la voie publique :

a. Ne transportez pas d'autres personnes sur la remorque. b. Évitez les vitesses exagérées, les arrêts brusques et les virages serrés. c. Faites attention à ne rien toucher et à ne heurter personne. d. Respectez le code de la route en vigueur pour tous les transports.

Sur les pentes :

a. Ne débrayez jamais et ne mettez jamais le levier de changement de vitesse au point mort lors de la montée ou de la descente d'une pente. b. Descendez une pente à une vitesse suffisamment lente.

c. N'utilisez jamais l'embrayage lors de la montée ou de la descente d'une pente.

Entrée ou sortie d'un champ :

a. Utilisez des planches pour monter ou descendre une pente ou pour traverser un fossé. b. Dans le cas où le cultivateur est équipé d'outils supplémentaires, faites attention à ce que la machine reste en équilibre.

Lors du travail :

a. Ne travaillez jamais avec le cultivateur quand vous êtes fatigué. Ne laissez pas votre attention se détourner lors du travail. b. Ne vous approchez pas trop des parties en mouvement. c. N'admettez pas d'autres personnes à proximité de la machine lors du travail.

Arrêter la machine :

a. Arrêtez-vous sur un plan horizontal, arrêtez le moteur. b. S'il faut arrêter le cultivateur sur une pente, garez-le, l'avant dirigé vers la descente et bloquez les roues.

Interventions et garde du cultivateur :

a. Contrôlez avant chaque intervention (nettoyage, remplacement de lames, ...) si le cultivateur est bien bloqué de sorte qu'il ne puisse plus bouger. b. Après chaque intervention, remettez à leur place tous les panneaux de protection qui ont été enlevés. c. Le moteur et l'échappement peuvent être très chauds. Ne les touchez pas juste après avoir travaillé avec la machine pour éviter le risque de brûlures. d. Laissez refroidir suffisamment le moteur avant de couvrir le cultivateur.

1) Les motobineuses SA530, SA540 et SA340 :

Les motobineuses SA530 et SA540 sont toutes équipées d'un outil de binage rotatif pour une meilleure cultivation de la terre.

2) Les motoculteurs SA550, SA560 FS, SA570 FS, SA580 FS, SA350, SA360, SA360 F, SA370, SA370 F :

Les modèles de motoculteurs mentionnés ci-dessus ne sont destinés qu'aux applications déterminées par Iseki et son concessionnaire.

Tout autre usage n'est pas un usage normal. Les dégâts résultant d'un tel usage ne seront pas couverts par le fabricant, mais incomberont entièrement à l'utilisateur.

Sous le terme d'usage normal est également entendu l'observation des prescriptions de commande, d'installation et d'entretien recommandées par le fabricant.

Des autocollants portant le symbole 4 sont apposés aux endroits dangereux des appareils.

(1) IMPORTANT : Lisez la notice avant d'utiliser le motoculteur pour la première fois, afin de prendre connaissance des consignes de sécurité.

(2) DANGER : Ne pas fumer, ne pas approcher de flamme en manipulant le carburant.

(3) ATTENTION

• L'échappement et les pièces environnantes sont très chauds après utilisation (100°C - 200°C). Ne les touchez pas pour risque de brûlures graves.
• Ne travaillez jamais avec la machine sans le couvercle de courroie. Arrêtez le moteur avant d'enlever le couvercle pour le réglage ou le remplacement de la courroie.

(4) ATTENTION : Ne pas approcher les pieds ou les mains des couteaux en rotation. Toujours arrêter le moteur avant chaque intervention.

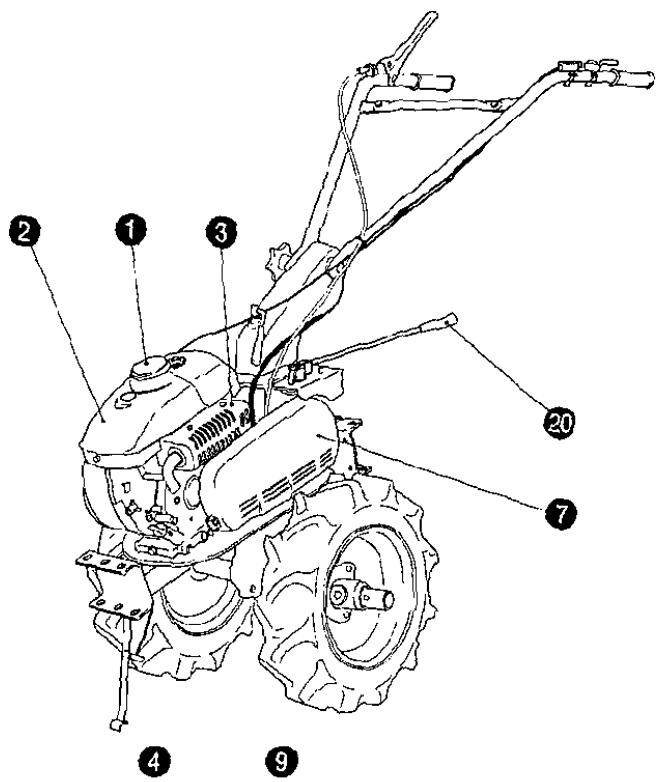

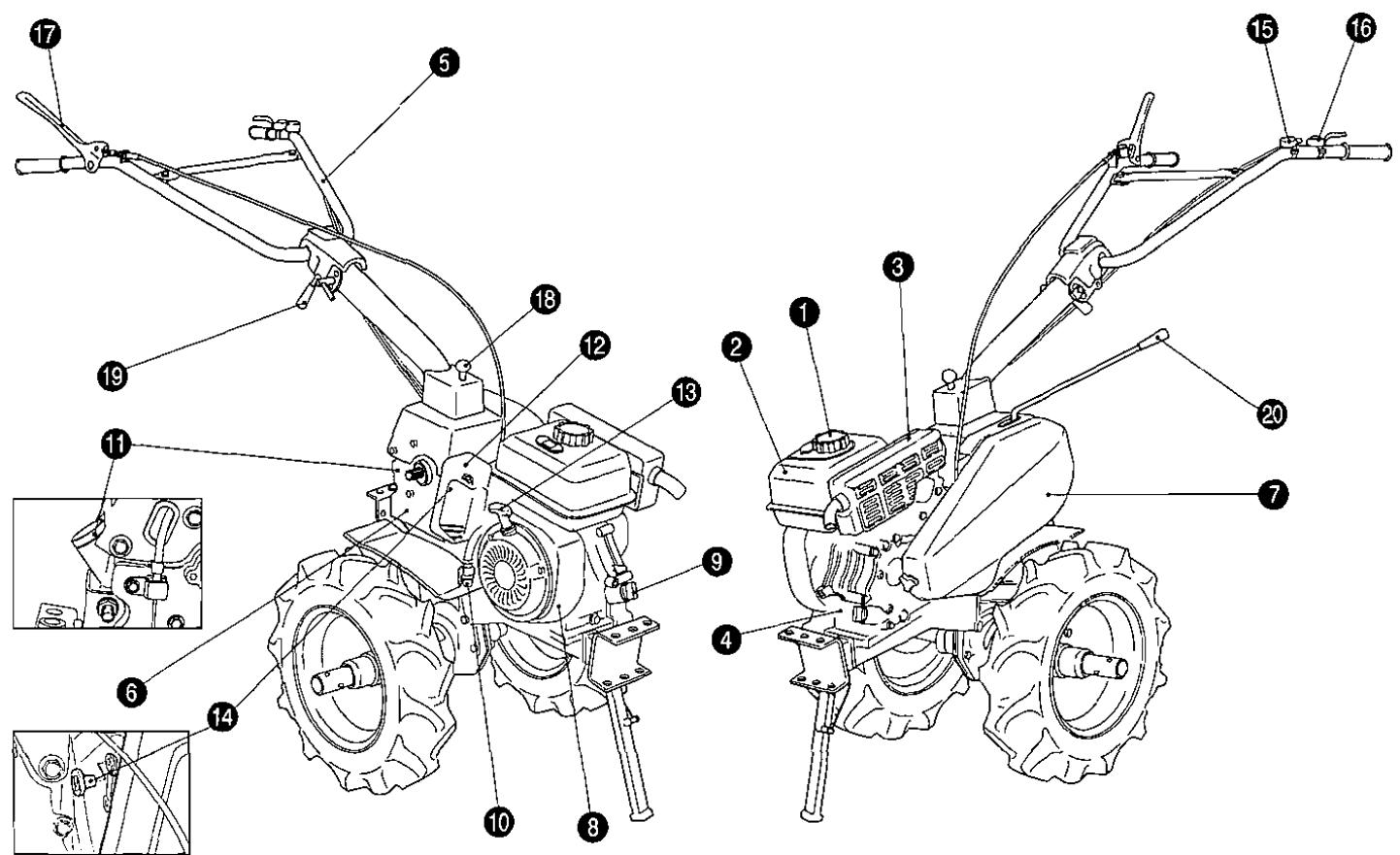

(1) Bouchon du réservoir (2) Réservoir (3) Échappement (4) Moteur (5) Mancheron (6) Carter de transmission (7) Protecteur de courroie (8) Lanceur (9) Bouchon de remplissage d'huile moteur

(10) Robinet/filtre carburant (11) Bouchon d'huile de transmission (12) Filtre à air (13) Poignée de lanceur (14) Commande d'enrichissement (15) Contacteur d'arrêt moteur (16) Commande des gaz (17) Commande d'embrayage principal (18) Levier de réglage de déport de mancheron (19) Molette de réglage de hauteur de mancheron (20) Levier de changement de vitesses

(1) Bouchon du réservoir (2) Réservoir (3) Échappement (4) Moteur (5) Mancheron (6) Carter de transmission (7) Protecteur de courroie (8) Lanceur (9) Bouchon de remplissage d'huile moteur

(10) Robinet/filtre carburant (11) Bouchon d'huile de transmission (12) Filtre à air (13) Poignée de lanceur (14) Commande d'enrichissement (15) Contacteur d'arrêt moteur (16) Commande des gaz (17) Commande d'embrayage principal (18) Levier de réglage de déport de mancheron (19) Molette de réglage de hauteur de mancheron (20) Levier de changement de vitesses

(1) Bouchon du réservoir (2) Réservoir (3) Échappement (4) Moteur (5) Mancheron (6) Carter de transmission (7) Protecteur de courroie (8) Lanceur (9) Bouchon de remplissage d'huile moteur

(10) Robinet/filtre carburant (11) Bouchon d'huile de transmission (12) Filtre à air (13) Poignée de lanceur (14) Commande d'enrichissement (15) Contacteur d'arrêt moteur (16) Commande des gaz (17) Commande d'embrayage principal (18) Boulon de blocage de déport de mancheron (19) Molette de réglage de hauteur de mancheron (20) Levier de changement de vitesses (21) Levier haute/petite vitesses (22) Leviers directionnels (décrabotage)

SA360/SA370

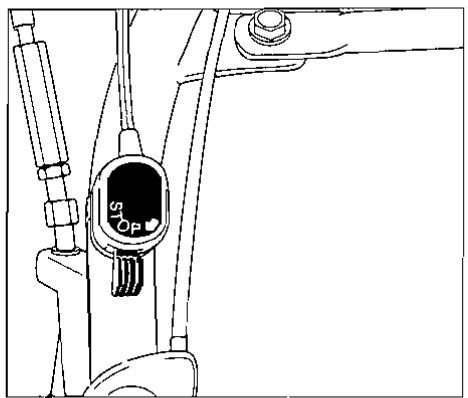

Passe le moteur aux positions de fonctionnement et d'arrêt.

Arrêt : poussez le levier d'interrupteur dans la direction de la flèche et le moteur s'arrêtera.

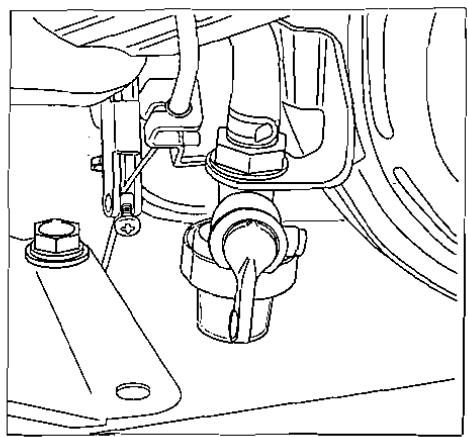

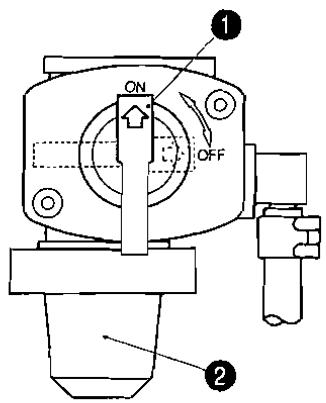

ROBINET DE CARBURANT

Le robinet permet d'ouvrir ou de fermer l'alimentation :

ON : ouvert

OFF : fermé

Toujours fermer le robinet quand le motoculteur est rangé pour éviter les risques de fuites et d'incendie.

ORGANES DE COMMANDE ET LEURS FONCTIONS

DÉMARRAGE

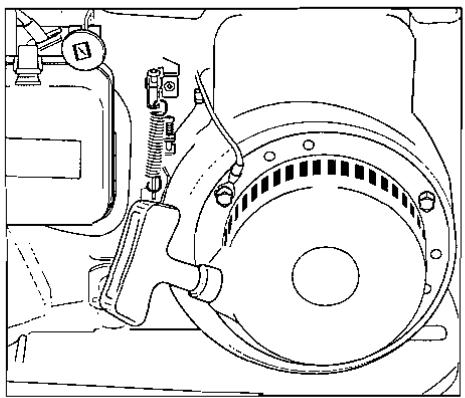

Contacteur d'allumage :

Pour mettre le moteur en route, rechercher le point de compression et tirer la poignée d'un coup sec en direction de la flèche.

(1) poignée de lanceur (2) tirer

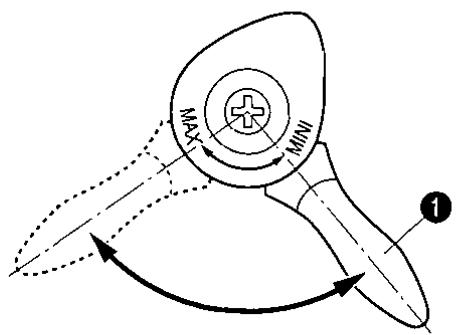

- LEVIER DES GAZ

La position de la manette contrôle la vitesse de rotation du moteur :

MINI : la vitesse augmente quand la manette est poussée vers "maxi".

MAX : la vitesse diminue quand la manette est poussée vers "mini".

(1) manette

• Quand le moteur est froid, tirer à fond la commande d'enrichissement. Dès le démarrage du moteur, repousser progressivement la commande d'enrichissement.
• Quand le moteur est déjà chaud, laisser la commande enfoncée.

(1) commande d'enrichissement (2) position fonctionnement (3) position démarrage

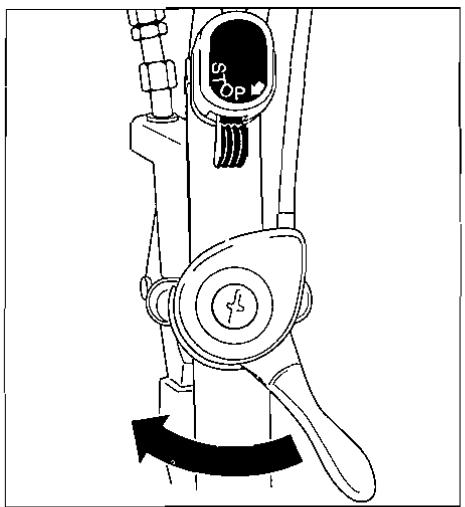

Tournez le levier dans la position "STOP" et le moteur s'arrête.

- COMMANDE D'EMBRAYAGE PRINCIPAL

L'embrayage... La puissance du moteur ne sera transmise que lorsque le levier est serré en position "embrayé".

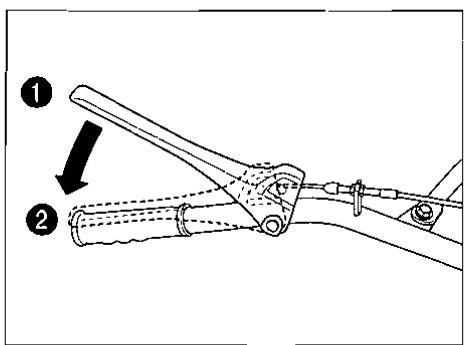

(1) débrayé (2) embrayé

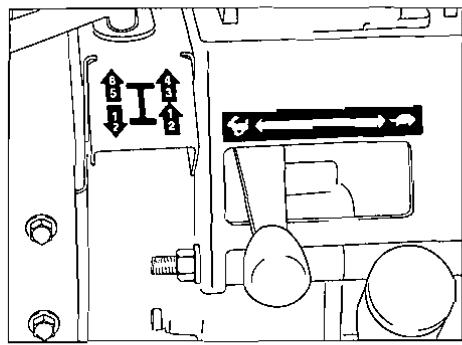

1re et 2e vitesse dans la direction de la flèche (avant) ; 3e et 4e vitesse dans la direction de la flèche (avant) ; 1re et 2e vitesse dans la direction de la flèche (arrière).

Ce levier de changement de vitesses dispose de quatre vitesses avant et deux vitesses arrière, comme l'indique la grille de vitesses.

Attention :

Lorsque les mancherons sont tournés de l'autre côté, il faut également inverser le levier de changement de vitesses, sinon vous risquez de vous tromper de vitesse, ce qui pourrait entraîner un accident.

Avertissement :

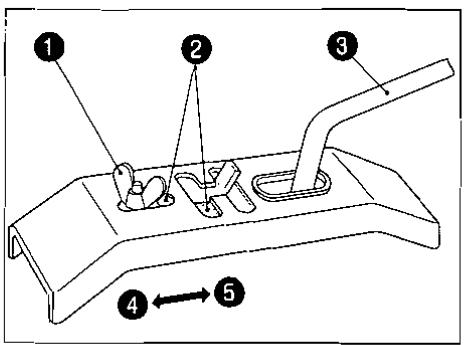

(1) Écrou à oreilles (2) Plaque de verrouillage pour marche arrière (3) Levier de changement de vitesses principal (4) Mancherons en position normale (5) Mancherons en position inversée

Attention :

Si le moteur est utilisé avec le mancheron inversé, il est nécessaire de faire pivoter de 180° le levier de vitesse pour conserver une lecture correcte de la grille de vitesses.

De plus, lorsque le levier de vitesse est inversé, il est impossible de sélectionner les vitesses rapides, afin de limiter les risques d'accidents.

Lorsque les mancherons sont retournés en position normale, n'oubliez pas de rajuster la plaque de verrouillage dans sa position originale.

Sur les modèles F des motobineuses et motoculteurs, les différentes plages de vitesses sont réalisées en passant la courroie d'entraînement à la main.

LEVIERS D'EMBRAYAGE DE DIRECTION (SA560, 570, 580, 360F, 370F)

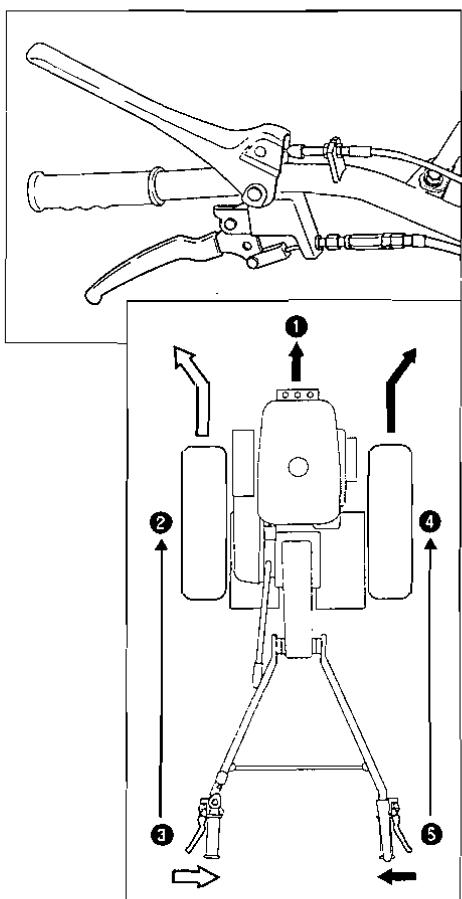

- LEVIERS DIRECTIONNELS (Modèles SA360F, SA370F)

En serrant les leviers gauche ou droit, le motoculteur tournera à gauche ou à droite.

(1) sens du déplacement (2) le levier gauche est serré (3) le motoculteur tourne à gauche (4) le levier droit est serré (5) le motoculteur tourne à droite

Attention !

Si le motoculteur est utilisé avec les mancherons inversés, l'action des leviers directionnels sera également inversée : le motoculteur tournera à droite quand le levier gauche est serré, et vice versa.

REMARQUE

LEVIER DE ROTATION DES MANCHERONS Les mancherons peuvent être inversés en serrant le levier. Le champ de rotation des mancherons est indiqué sur le dessin. - BOUTON D'INCLINAISON DES MANCHERONS

Ce bouton permet de régler l'inclinaison des mancherons par échelon de 12°.

(1) Bouton d'inclinaison des mancherons (2) Levier de rotation des mancherons

COMMANDE DE CONDUITE Modèles SA360, 370

LEVIER DE CHANGEMENT DE VITESSES

1 1ère vitesse avant 2 2ème vitesse avant 3 3ème vitesse avant AR 1ère vitesse arrière R

Le levier de vitesses permet de sélectionner 3 vitesses avant et 1 vitesse arrière en fonctionnement normal, et 1 vitesse avant lente et 1 vitesse arrière lente en fonctionnement inversé.

Attention :

Lorsque les mancherons sont tournés de l'autre côté, il faut également inverser le levier de changement de vitesses, sinon vous risquerez de vous tromper de vitesse, ce qui pourrait entraîner un accident.

COMMANDE DE CONDUITE

SA550, 350, 540, 340 et 530

LEVIER DE CHANGEMENT DE VITESSES

Marche avant lente

Point mort

Marche arrière

COMMANDE DE CONDUITE Modèles SA350, 540

LEVIER DE CHANGEMENT DE VITESSES

Marche avant lente

Point mort

Marche arrière

Marche avant rapide

Le levier de vitesses permet de sélectionner 2 vitesses avant et 1 vitesse arrière en fonctionnement normal, et 1 vitesse arrière lente en fonctionnement inverse (SA350).

Attention !

Quand les mancherons sont inversés, modifier la position de la plaque de verrouillage de marche arrêté pour éviter tout accident.

AUTRES COMMANDES SA360 et 370

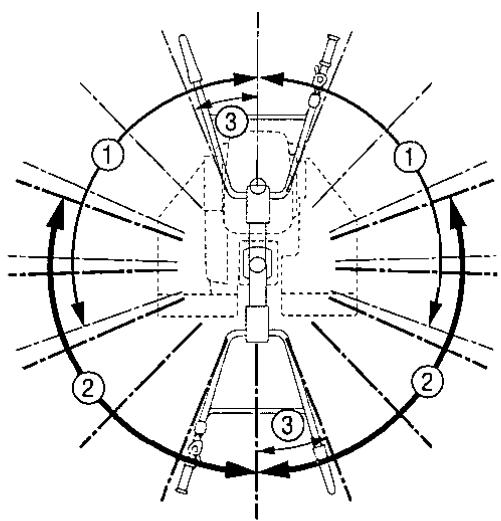

- BOUTON DE ROTATION DES MANCHERONS

Les mancherons peuvent être tournés en tirant sur le bouton. Le champ de rotation des mancherons est indiqué sur le dessin.

Important :

Les mancherons ne pourront pas être tournés hors du champ de rotation montré sur le dessin. Si les mancherons sont tournés au-delà des limites, les câbles de commande seront endommagés.

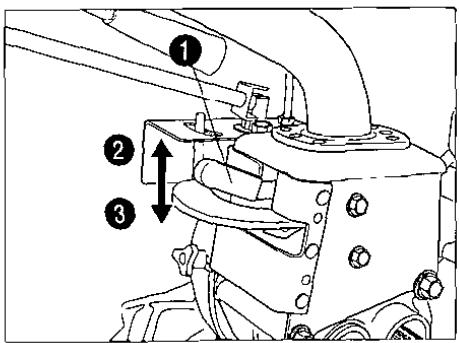

- BOUTON D'INCLINAISON DES MANCHERONS

Ce bouton permet de bloquer l'angle des mancherons en 3 positions.

(1) Bouton de rotation des mancherons (2) Bouton d'inclinaison des mancherons

①	②	③
110°	110°	20°

Les mancherons peuvent être tournés en tirant sur le levier. Le champ de rotation des mancherons est indiqué sur le dessin. Le champ de rotation est limité par un arrêt.

- BOUTON D'INCLINAISON DES MANCHERONS

Ce bouton permet de régler l'inclinaison des mancherons par échelon de 12°.

(1) Bouton d'inclinaison des mancherons (2) Levier de rotation des mancherons

SA350, 540, 340 et 530

SA350, SA540, SA340

- RÉGLAGE DE POSITION DES MANCHERONS

Les mancherons peuvent être tournés en poussant sur le levier. Le champ de rotation des mancherons est indiqué sur le dessin. Le champ de rotation est limité par un arrêt.

(1) Levier de rotation du guidon (2) Verrou (3) Rotation libre

(1) Levier de réglage de déport (2) Verrouillé (3) Déverrouillé

Important :

Les mancherons ne pourront pas être tournés hors du champ de rotation montré sur le dessin. Si les mancherons sont tournés au-delà des limites, les câbles de commande seront endommagés.

SA550

- Bouton d'arrêt

Ce levier permet de bloquer la hauteur des mancherons en 3 positions.

(4) Levier de réglage de hauteur

Remarque :

Sur le modèle SA350, le déverrouillage pour déporter le guidon ne peut s'effectuer que si le levier de vitesse est placé sur fonctionnement normal et sur fonctionnement inversé.

Réglage de la hauteur du guidon SA530, SA540, SA350, SA360F

• Ne jamais intervenir sur le motoculteur ou un accessoire quand le moteur est en marche.
• Attendre que le moteur soit refroidi avant de refaire le plein de carburant. Ne pas fumer ni approcher de flamme en manipulant le carburant.

Avant de mettre le moteur en marche, contrôler les points suivants :

Niveau d'huile moteur	Mettez la machine sur un sol plat (moteur horizontal) pour contrôle si le niveau d'huile se trouve entre les marques minimale et maximale	Contrôlez le niveau avant de commencer le travail et faites le vidange toutes les 50 heures de travail. (Dans le cas d'une nouvelle machine, faites le vidange après les premières 25 heures de travail.)
Filtre à air	Contrôlez si l'élement filtrant du filtre à air n'est pas colmaté.	Nettoyez-le toutes les 10 heures de travail ou chaque jour lorsque la machine a travaillée sous conditions poussièresuses. Autrement toutes les 50 heures.
Niveau de carburant	Contrôlez si le réservoir contient assez de carburant pour le travail.	Remplissez si nécessaire
Embrayage d'homme mort	Contrôlez si la courroie ne suit pas la poulie d'attaque quand l'embrayage est étêt.	Si tel est le cas, réparez le défaut en réglect l'arrêt de courroie. (Consultez votre agent.)
Contacteur d'arrêt	Le moteur s'arrête bien.	Sinon, consultez votre agent.
Leviers d'éclabotage	Contrôlez si les leviers fonctionnement de façon escomptée.	Sinon, réparez le défaut en réglect les câbles de commande ou en les échangeant.

ATTENTION

Éloigner les autres personnes de la zone de travail. - Ne pas mettre le moteur en marche dans un local sans aération, à cause des gaz d'échappement toxiques.

DÉMARRAGE DU MOTEUR

Remarque :

Faites les vérifications nécessaires avant l'utilisation, voir page 44.

1. Mettre le levier de changement de vitesse au point mort.
2. Placer le contacteur d'arrêt sur marché (opposé à STOP).
3. Ouvrir le robinet d'essence "ON".
4. Pousser la commande des gaz aux 2/3 environ.
5. Si le moteur est froid, tirer ou placer (suivant le modèle) la commande d'enrichissement sur "ON".
6. Saisir la poignée de lanceur, rechercher en tirant doucement sur la corde le point de compression (légère résistance). Relâcher la corde afin de réenclencher l'accrochage du lanceur le plus près possible du lanceur, puis tirer d'un coup sec. Répéter cette opération jusqu'au démarrage du moteur.

Important :

a. Si le moteur n'a pas démarré après 3 tentatives, repousser la commande d'enrichissement pour éviter de noyer le cylindre. b. Ne pas relâcher brutalement la poignée de lanceur. c. S'il faut démarrer un moteur déjà chaud, laissez le bouton d'enrichissement dans sa position de conduite. 7. Dès le démarrage du moteur, repousser

MISE EN SERVICE

ATTENTION :

ser progressivement la commande d'enrichissement.

STOPPING

1. Mettre le levier de changement de vitesse au point mort.
2. Laisser tourner le moteur au ralenti pendant quelques minutes pour équilibrer la température.
3. Placer le contacteur d'arrêt sur "STOP".

Attention !

Ne pas appuyer brusquement sur le levier d'embrayage pour ne pas provoquer un mouvement brutal de l'appareil.

CONDUITE

1. Ne déplacez les leviers de changement de vitesses qu'après avoir dégagé le levier d'embrayage d'homme mort.
2. Tirez ou poussez doucement le levier d'embrayage d'homme mort en position "IN", et la machine commence à se déplacer.

Attention :

1. Un mouvement brusque sur le levier de l'embrayage de secours occasionnera le démarrage brusque de la machine, ce qui est très dangereux. Surtout en marche arrière, ralentissez le moteur et bougez le levier de l'embrayage lentement pour démarrer la machine doucement. Le démarrage brusque lancera les mancherons en haut, ce qui est également dangereux.
2. Avant de déplacer les leviers de changement de vitesses, dégagez le levier de l'embrayage d'homme mort, c'est-à-dire, dégagez l'embrayage d'avance. Sinon, la machine démarrera brusquement, ce qui pourrait provoquer un accident.

: Contrôles, réglages : Remplacement : Nettoyage ★ : Consulter un agent ISEKI

Elément à contrôler		Nombre d'heures entre chaque intervention							Échéance suivante	Observations
		20	50	100	150	200	250	300
MOTEURHuile	○	●	●	●	●	●	●	●	replacer ttes les 50 heures	maintenir un niveau correct
Filtre à air	△	△	△	△	△	△	△	△	nettoyer toutes les 50 heures	en atmophère poussièreuse nettoyerttes les 10 heures
Filtre à carburant		△	△	△	△	△	△	△	nettoyer toutes les 50 heures
Carburant	○
Bougie				△		△		△	nettoyer et régler toutes les 100 heures
Intérieur du réseau									nettoyer une fois par an
Entrée d'air	○									ne doit pas être obstruées
Lanceur	○									ne doit pas être encrassé
Visserie	○	○	○	★	○	★	○	★		doit être correctement serrée
Pièces diverses	○									verifier l'état général
CHASSISHuile de transmission			●	●		●		●	replacer toutes les 100 heures
Leviers de commande	○									Vérifier leur fonctionnement
Goupilles										verifier leur mise en place
Fuites d'huile	○									réparer immédiatement
Réglage des câbles		○	○	○	○	○	○	○
Courroie	○	○	○	○	○	○	○	○		verifier la tension
Pression des pneus										1.2/cm2
Durit de carburant									replacer tous les 2 ans
Câbles									replacer tous les 3 ans
Faisceau (mise à la masse)									verifier régulièrement	replacer s'il est endommagé

Utiliser exclusivement du super sans plomb

(1) Bouchon du réservoir

Important :

N'utilisez jamais des carburants de mauvaise qualité ou mélangés à de l'alcool.

- Capacités du réservoir :

0,8 litre (SA530) 1,5 litres (SA560, 550, 540) 2,4 litres (SA570) 2,5 litres (SA360, 350, 340) 4,0 litres (SA580)

Danger :

Ne faites pas de feu nu, ni d'étincelles en remplissant le réservoir de carburant. Sinon, vous risquez un incendie ou des brûlures.

Huile moteur

Huile moteur à utiliser :

Utilisez une huile moteur de bonne qualité : de la classe SC ou meilleure. Utilisez l'huile SAE30 en été et SAE20 en hiver.

- Capacités du carter :

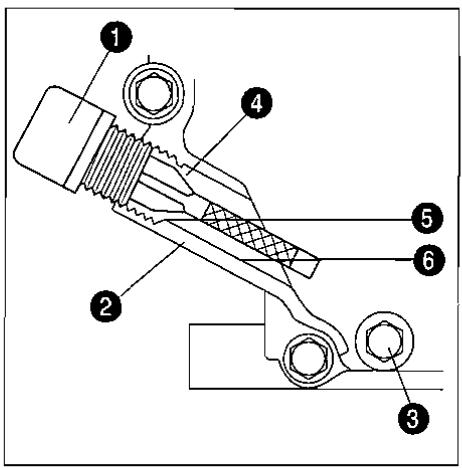

(1) jauge pour le niveau d'huile (2) carter moteur (3) bouchon de vidange (4) orifice de remplissage (5) limite supérieure

0,55 litre (SA560, 360, 550, 540, 340) 0,6 litre (SA570, 370) 1,1 litres (SA580) 0,32 litre (SA530)

(6) limite inférieure

0,35 litre (SA560, 550, 350, 540, 340) 0,35 litre (SA570, 370) 0,8 litre (SA580) 0,2 litre (SA530)

Huile de transmission à utiliser

Utilisez de l'huile pour engrenage hypoïde de #90 ou de #80.

Capacité du carter

2,0 litres (SA560, 570, 580, 360F, 370F) ; 1,9 litres (SA360, 370) ; 0,9 litre (SA360, 370) ; 0,8 litre (SA550, 350, 540, 340, 530)

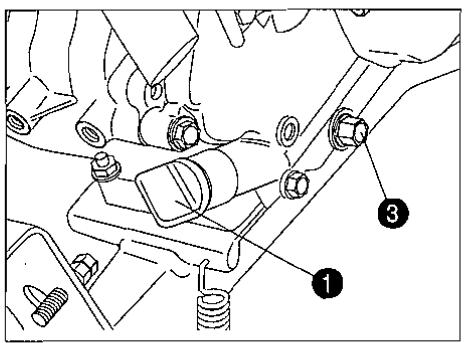

(1) bouchon de remplissage, (2) orifice de remplissage, (3) bouchon de niveau, (4) bouchon de vidange

Important :

Enlevez le bouchon indicateur de niveau d'huile avant de remplir et contrôlez le niveau. N'oubliez pas de revisser l'indicateur de niveau après le remplissage.

Le bouchon de remplissage de certains modèles sert à la fois d'indicateur de niveau. N'oubliez pas de revisser le bouchon de remplissage après avoir rempli le réservoir (SA550, 350, 540, 340, 530).

(1), (2), (3) bouchon de remplissage, orifice de remplissage, bouchon de niveau

(4) bouchon de vidange

• Nettoyez l'élément filtrant en mousse dans de l'essence, essorez-le et laissez-le sécher.
• Après séchage, imbibez l'élément avec de l'huile moteur avant de le remettre en place.
• Secouez la cartouche en papier, ou dépoussiérez-la à l'air comprimé.
• Nettoyer l'intérieur du boîtier de filtre avant de remonter l'ensemble.

(1) Boîtier (2) Cartouche papier (3) Élément mousse (4) Couvercle de boîtier

Important :

a. Lors du lavage de l'élément en papier, ne frottez jamais l'élément en papier. b. Ne lavez jamais l'élément en mousse synthétique avec du carburant mélangé au lubrifiant, sinon l'élément deviendra gluant et sera vite colmaté de poussière.

- Entretien du filtre à air

a. Lorsque le niveau d'huile dans le carter est insuffisant, remplissez-le d'huile moteur jusqu'à la marque de niveau. b. Lorsque l'huile dans le carter est sale, faites la vidange. c. Lavez un élément sale avec du kérosène et faites sécher. Puis enduisez-le d'huile moteur et pressez l'huile hors de l'élément avant le montage.

d. Le filtre à air est composé des parties suivantes :

(1) Couvercle (2) Boîte (3) Élément (4) Grille (5) Joint d'étanchéité (6) Élément (7) Carter (8) Anneau

Attention :

Un filtre à air colmaté provoquera une augmentation de la consommation de carburant et l'usure prématurée de pièces dans le moteur, ce qui mènera finalement à des problèmes au niveau du moteur. Alors, le filtre à air devra être maintenu dans un état propre.

• Dévisser la vis de purge située sous la cuve du carburateur.
• Laisser s'écouler le carburant contenu dans le filtre et le carburateur.

Rebloquer la vis quand le carburant ne coule plus.

Important :

La vidange du circuit d'alimentation est nécessaire, si le motoculteur est inutilisé pendant une période assez longue.

CARACTÉRISTIQUES Les caractéristiques sont susceptibles d'être modifiées sans préavis.

	Modèle		SA530	SA540	SA340
CHASSIS	longueur hors tout		1220
	(mm)	largeur hors tout	570
		hauteur hors tout	1000	1020	1D20
	Poids	(kg)	31	42	43
MOTEUR	Modèle		FA76D	FEX91G	FEX91G
	Type		SV	OHV (soupapes en tête)	OHV (soupapes en tête)
	Nombre de cylindres		1
	Cylindrée	(cm³)	76	124	124
	Carburant		super sans plomb
	Capacité du réservoir (litre)		0.8	1.5	2.5
	Démarrage		lanceur
EMBRAYAGE			tension de courroie
TRANSMISSION		Primaire	courroie
		Transmission	—	pignons et chaîne	—
NÔBRE DE RAPPORTS		Avant	2	2	2
DE VITESSES		Arrière	aucun	1	aùcun
SYTEME DE CHANGEMENT		(mm)	déplacement de courroie	pignon	déplacement de courroie
DE VITESSES
FRAISE ROTATIVE			Ø280
VITESSE DE ROTATION		avant lente	70.6	81	93
DES FRAISES		rapide	109.1	121	131
		arrière	—	47	—
GARDE-BOUE		CHAPE D'ATTELAGE ARRIERE	OUI
			OUI
JAUGE DE CARBURANT		LAUTÉ	OUI
DEPORT DE MANCHERON		boulon	levier	levier
BARRE DE PROFONDEUR		pivotante
NIVEAU SONORE (ISO 11094)		dB(A)	79	82	82
VIBRATIONS (ISO 5349)		m/s	10	21	21

	Modèle		SA350	SA550
CHASSIS	Dimensions (mm)	longueur hors tout	1340
		largeur hors tout	590
		hauteur hors tout	1020
	Poids (kg)		46
MOTEUR	Modèle		FEX91G
	Type		OHV (soupapes en tête)
	Nombre de cylindres		1
	Cylindrée (cm3)		124
	Carburant		super sans plomb
	Capacité du réservoir (litre)		2.5	1.5
	Démarrage		lanceur
EMBRAYAGE			tension de courroie
TRANSMISSION		primaire	courroie
		transmission	pignons et chaîne
DIAMETRE MAXI DES FRAISES		(mm)	a360
REGLAGE DES MANCHERONS		hauteur	levier de rotation
		départ	levier	dog seat
VITESSE DE ROTATION (tr/m)	avant	1ère	37 (courroie:asse)
		2ème	52 (courroie:hauste)
		3ème	75 (courroie:asse)
		4ème	106 (courroie:hauste)
	arrière	1ère	19 (courroie:asse)
		2ème	28 (courroie:hauste)
VITESSES DE ROTATION			lente:846
DE PRESE DE FORCE			rapide:1187
JAUGE DE CARBURANT			OUI
NIVEAU SONORE (ISO 11094)		dB(A)	82
VIBRATIONS (ISO 5349)		m/s	21

	Modèle		SA560F-S	SA570F-S	SA580F-S
CHASSIS	Dimensions	longeur hors tout	1750
	(mm)	largeur hors tout	700
		hauteur hors tout	1100
	Poids	(kg)	65	67	74
MOTEUR	Modèle		FE120G	FE161G	FE221G
	Type		OHV
	Nombre de cylindres		1
	Cylindrée	(cm3)	124	171	249
	Carburant		super sans plomb
	Capacité de réservoir	(liter)	1.5	2.4	4
	Démarrage		par lanceur
EMBRAYAGE			tension de courroie
REGLAGE DES MANCHERONS		Hauteur	réglable par pas de 12°
		Deport	réglable deux directions pour levier
VITESSES DE DPLACEMENT avant (km/h, with 4.00-7 tires)	1ère		0.85 (11.3 rpm)	←	0.63 (8.3 rpm)
	2ème		1.46 (19.3 rpm)	←	1.37 (18.1 rpm)
	3ème		1.95 (25.8 rpm)	←	2.97 (39.3 rpm)
	4ème		3.33 (44.2 rpm)	←	6.48 (86 rpm)
	5ème		5.51 (73.1 rpm)	←	—
	6ème		9.43 (125.1 rpm)	←	—
	arrière	1ère	1.36 (18.1 rpm)	←	0.73 (9.7 rpm)
		2ème	2.34 (31.0 rpm)	←	1.61 (21.3 rpm)
VITESSES DE ROTATION DE PRESE DE FORCE (tr/min)			773
NIVEAU SONORE (ISO 11094)	[dB(A)]		85	85	89
VIBRATIONS (ISO 5349)	(m/s2)		25	25	12

	Modèle		SA360	SA360F	SA370	SA370F
CHASSIS	Dimensions(mm)	longueur hors tout	1750
		largeur hors tout	700
		hauteur hors tout	1100
	Poids	(kg)	60	62	62	62
MOTEUR	Modèle		FE120G		FE161G
	Type		OHV (soupapes en tête)
	Nombre de cylindres		1
	Cylindrée	(cm³)	124	124	171	171
	Carburant		super sans plomb
	Capacité du réservoir	(litre)	2.5	2.5	3.4	3.4
	Démarriage		par lanceur
EMBRAYAGE			tension de courroie
REGLAGE DES MANCHERONS		Hauteur	réglable pour bouton
		Départ	réglable deux directions pour levier
VITesses DE DEPLACEMENT avant(km/h, avec pneus 4.00x7 )		1ère	KM/H RPM1.013.31.4719.51.8224.22.6735.58.01107.311.85157.2
		2ème
		3ème
		4ème
		5ème
		6ème
		arrêté	1ère	1.3518.12.026.3
		2ème
VITesses DE ROTATION (tr/min)			lente: 773
DE PRISE DE FORCE			rapide: 1132
JAUGE DE CARBURANT			OUI
COMMANDE DE RELAIS			par déplacement de la courroie
CHAPE D'ATTELAGE AVANT			OUI
DECrabOTAGE			- à billes	-	- à billes
NIVEAU SONORE (ISO 11094)		dB(A)	89
VIBRATIONS (ISO 5349)		m/s²	25

SPÉCIFICATIONS
