| Intitulé | Description |
|---|---|
| Type de produit | Routeur sans fil 802.11g |
| Normes sans fil | IEEE 802.11b/g |
| Vitesse maximale | 54 Mbps (802.11g) |
| Fréquence | 2.4 GHz |
| Ports Ethernet | 4 ports 10/100 Mbps |
| Fonctions principales | Partage de connexion Internet, sécurité WPA/WPA2, filtrage d'adresses MAC |
| Alimentation électrique | Adaptateur secteur 5V/2A |
| Dimensions approximatives | 200 x 140 x 30 mm |
| Poids | 500 g |
| Compatibilités | Compatible avec les systèmes d'exploitation Windows, Mac OS, Linux |
| Sécurité | WEP, WPA, WPA2, filtrage d'adresses MAC |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques |
| Pièces détachées et réparabilité | Disponibilité limitée des pièces, consulter le service après-vente |
| Informations générales | Idéal pour les petites et moyennes entreprises, configuration facile via interface web |
FOIRE AUX QUESTIONS - WBR-2310 D-LINK
Questions des utilisateurs sur WBR-2310 D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur sans fil au format PDF gratuitement ! Retrouvez votre notice WBR-2310 - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WBR-2310 de la marque D-LINK.
MODE D'EMPLOI WBR-2310 D-LINK
D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.
Révisions du manuel
D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.
Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Canada, Inc.
Table des matières
Preface..
Révisions du manuel
Marques commerciales.
Contenu de la boîte 1
Configuration système requise 2
Introduction 3
Caracteristiques 4
Description du matériel 5
Connexions 5
Voyants lumineux 6
Installation 7
Pré-requis 7
Éléments à prendre en compte avant d'installer le réseau sans fil. 8
Connexion au modem cable/DSL/satellite ou Box opérateur 9
Connexion à un autre routeur 10
Mise en route 12
Configuration. 13
Utilitaire de configuration Web 13
Assistant de configuration 14
Assistant de configuration de connexion Internet 15
Configuration Internet 19
Dynamique (cable) 19
PPPoE (DSL) 20
PPTP 21
L2TP 22
Big Pond 23
Adresse statique (attribuée par le FAI)......24
Wireless Setup (Configuration du réseau sans fil) 25
Paramètres sans fil manuels 26
Paramètres réseau 27
Paramètres du serveur DHCP 28
Réservation DHCP 29

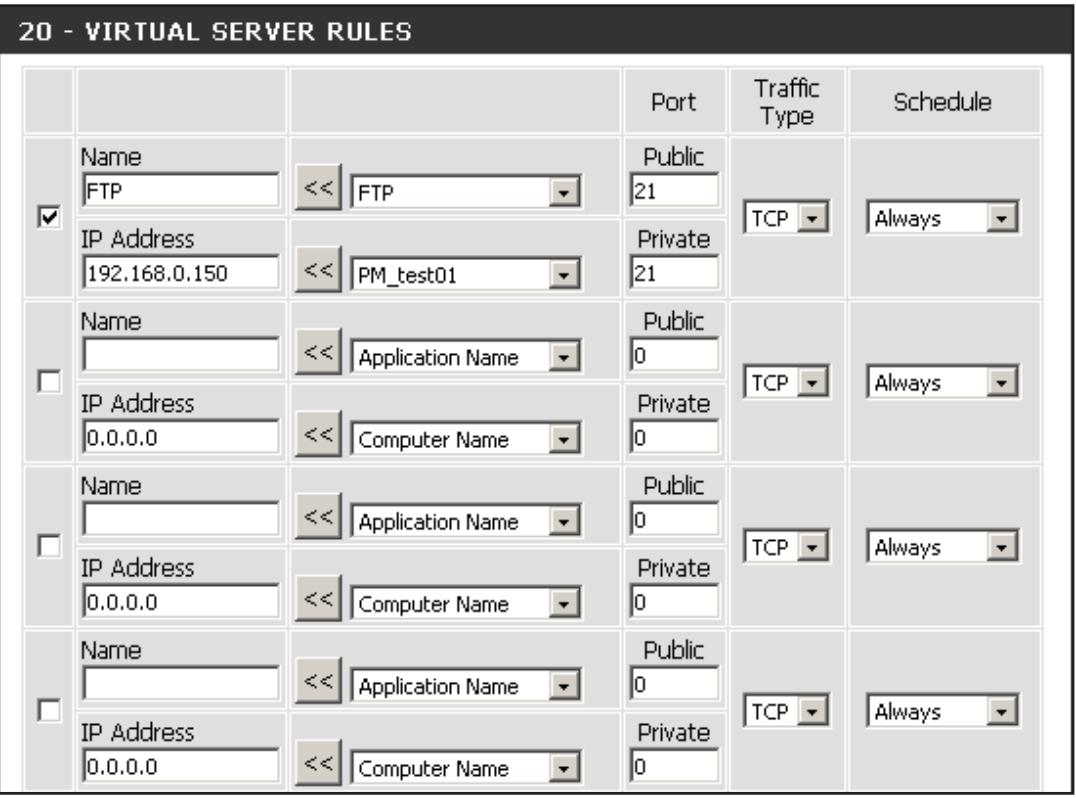

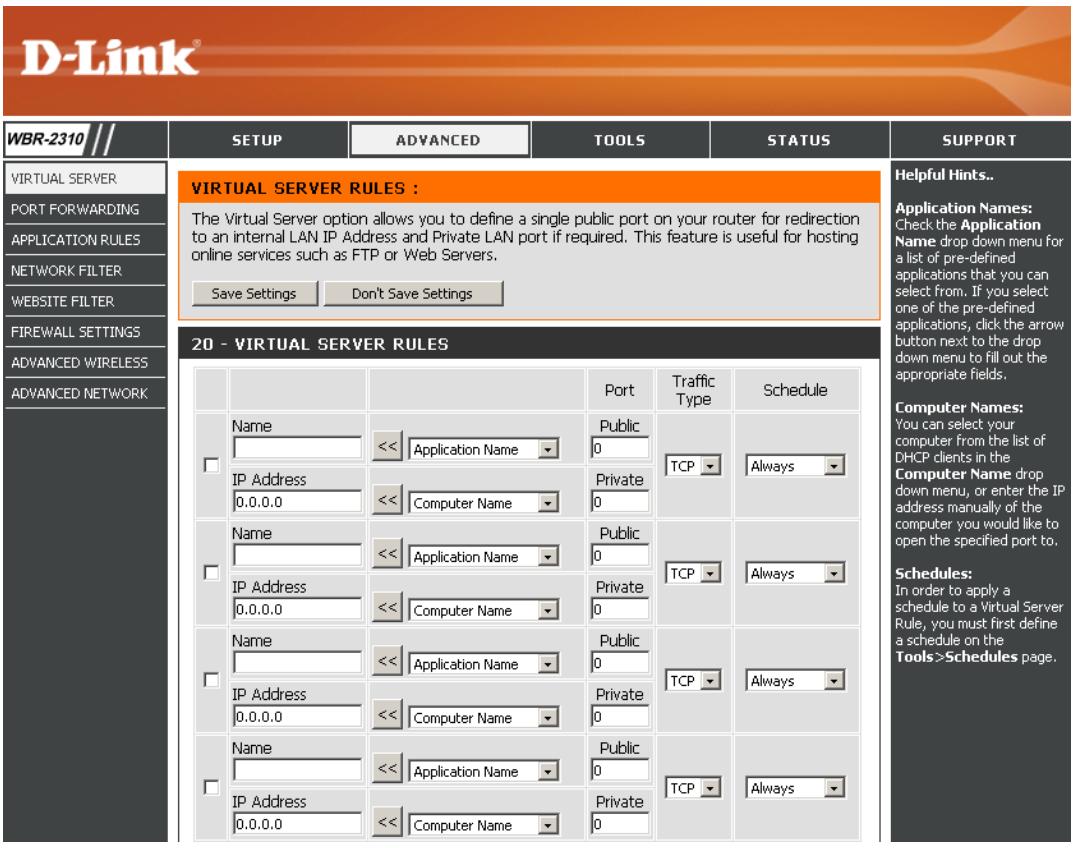

Serveur virtuel 30
Redirection de port 32

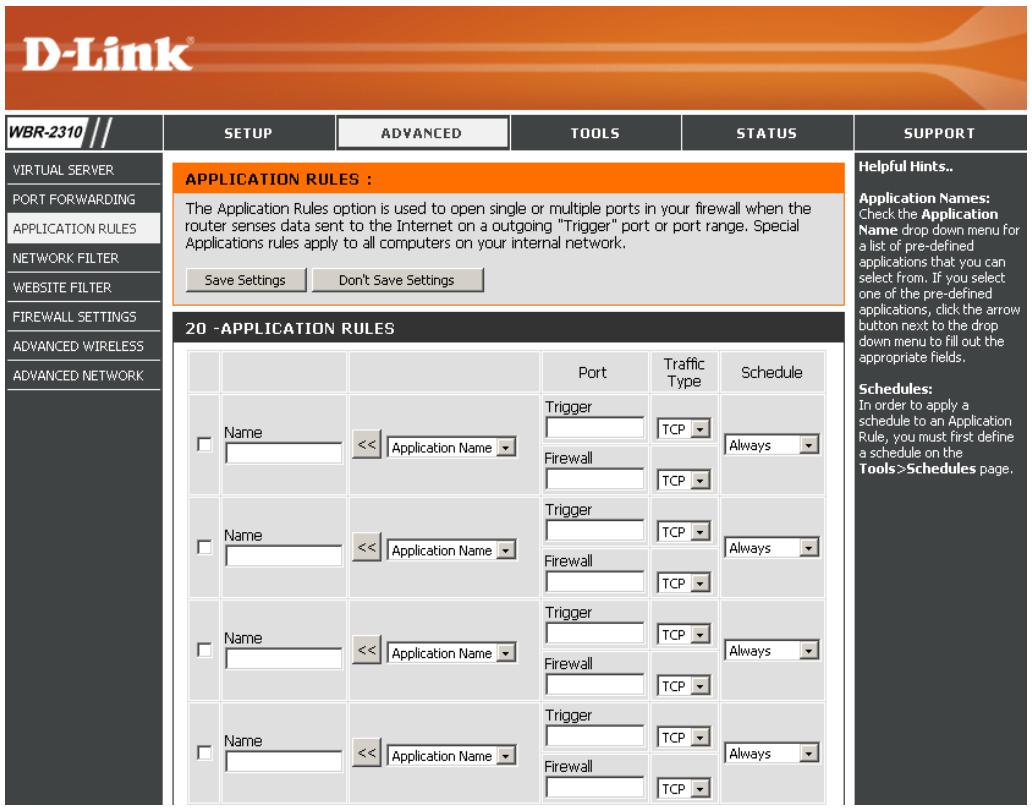

Regles d'application 33

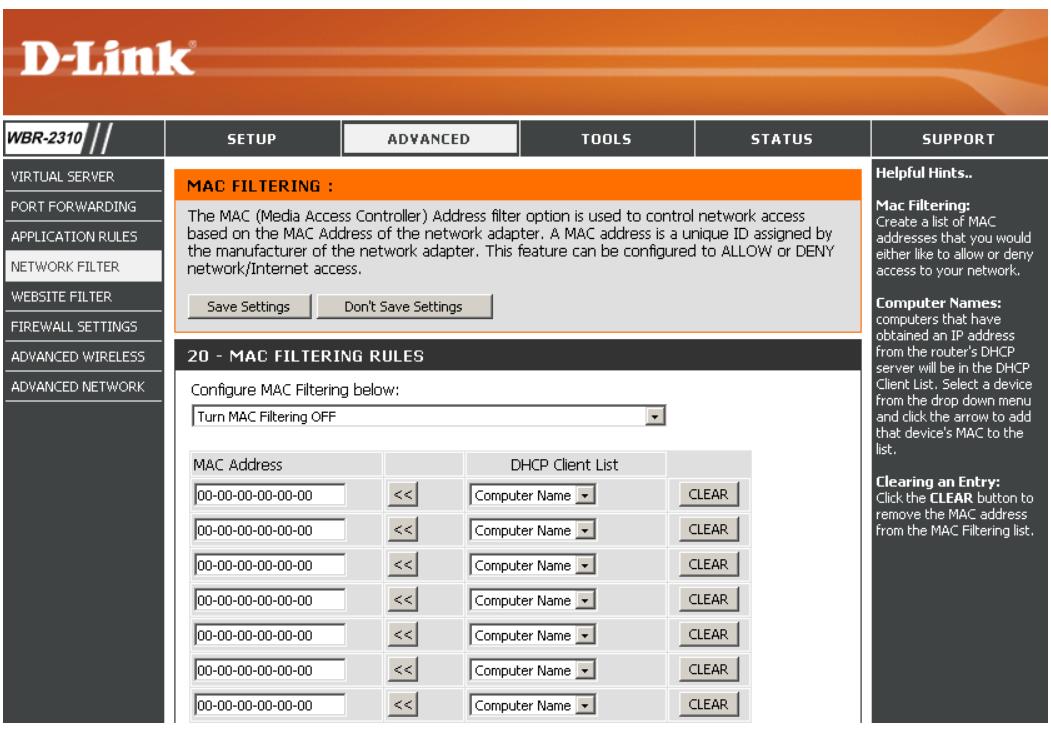

Filtres réseau 34

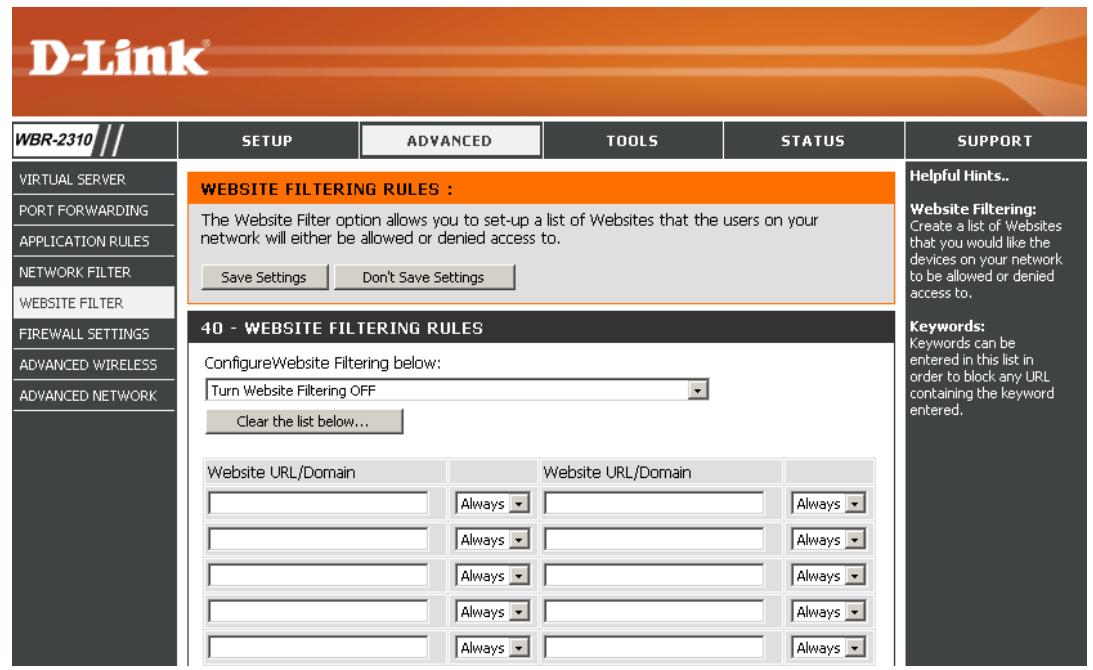

Filtres de sites Web 35
Paramètres du pare-feu 36

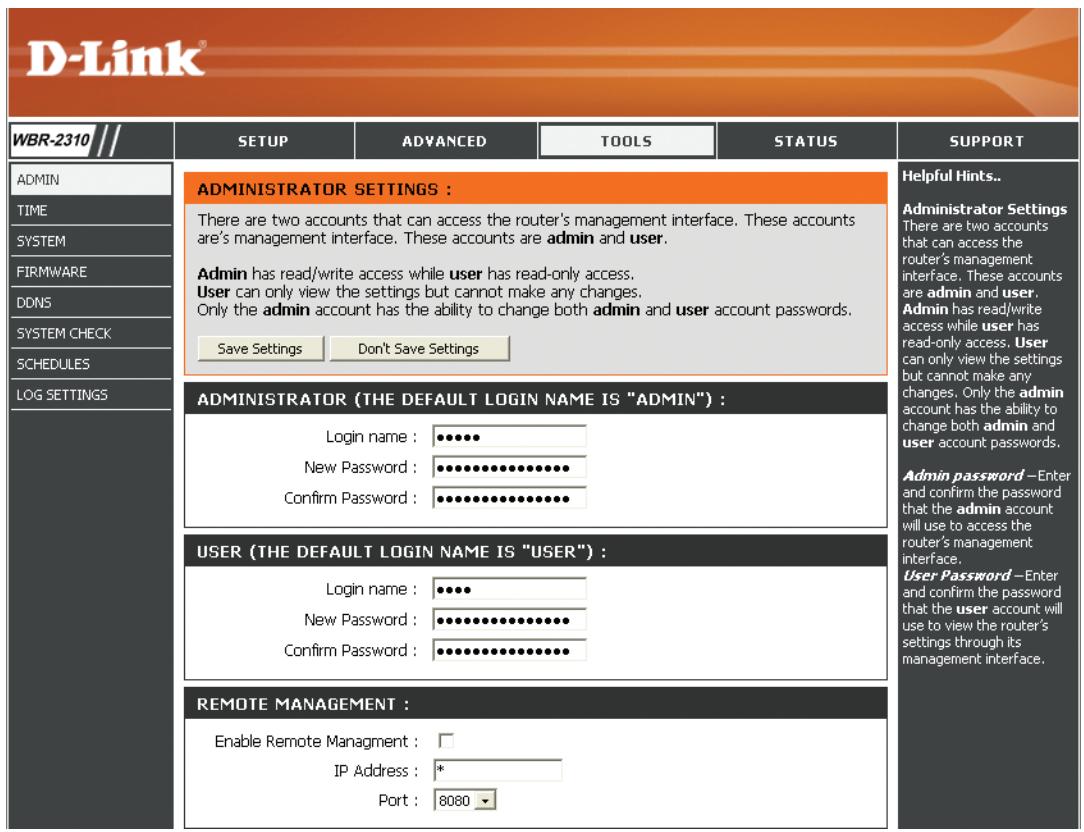

Paramètres administrateur 39
Paramètres horaires 40
System Settings (Paramètres système)...... 41
Firmware Update (Mise à jour du microprogramme) 42
DDNS 43

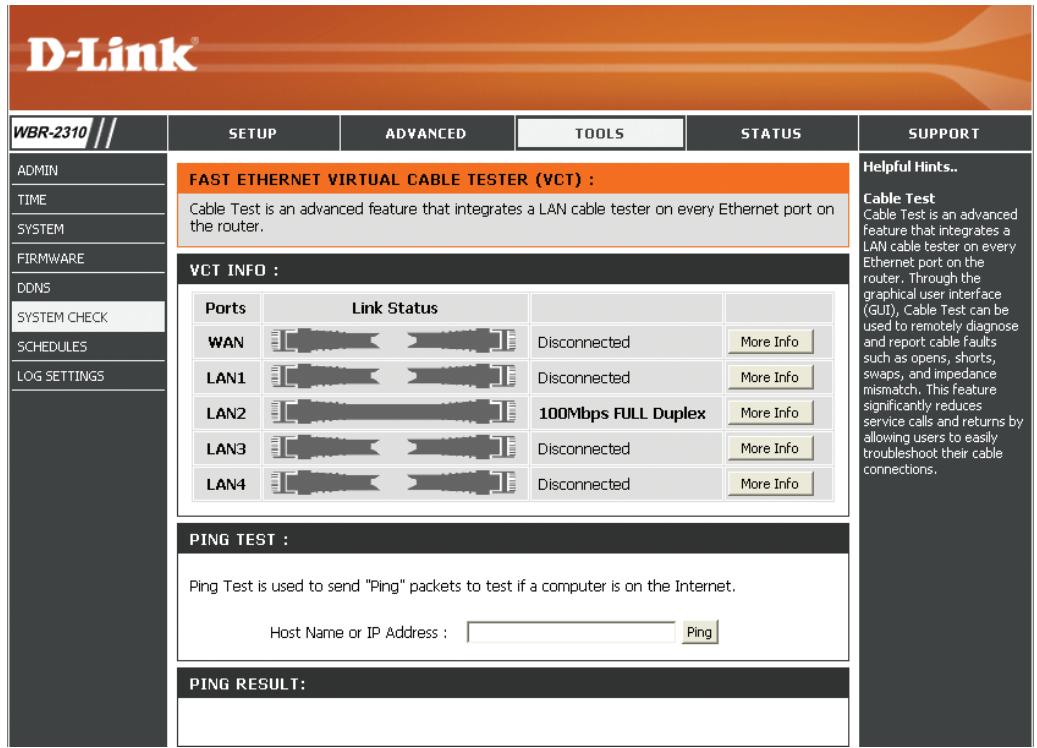

System Test (Test du système) 44
Schedules (Calendriers) 45

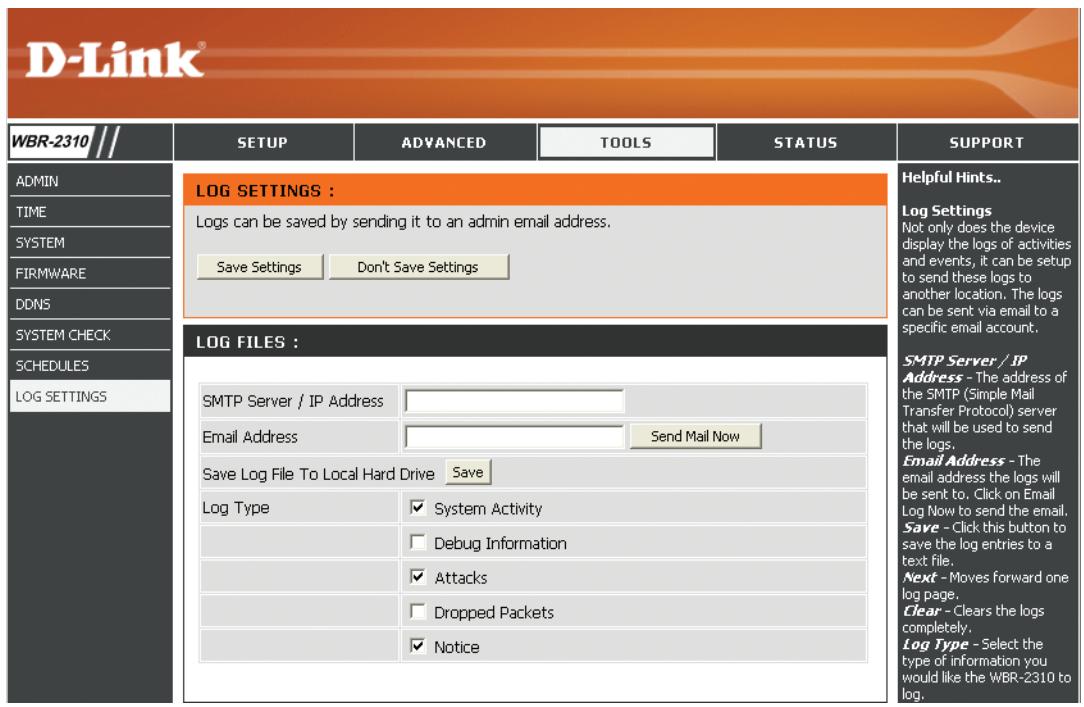

Log Settings (Paramètres du journal) 46

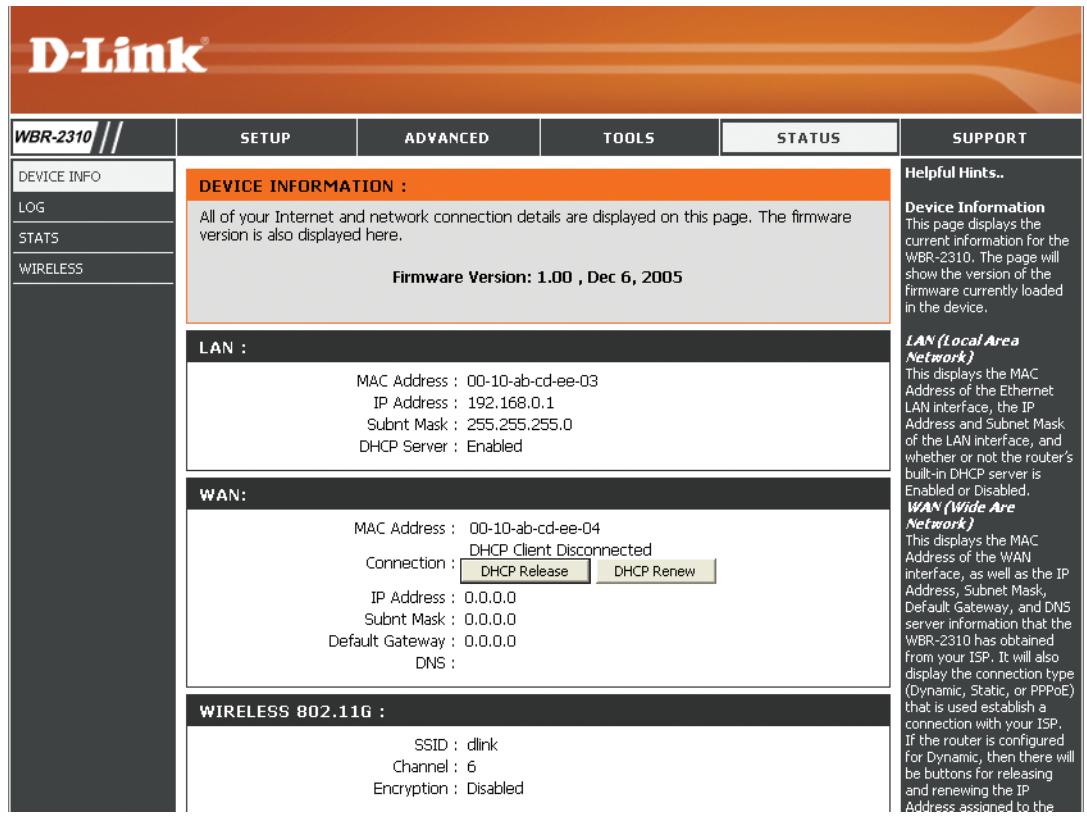

Device Information (Informations sur le périphérique) 47
Log (Journal) 48
Statistiques 49

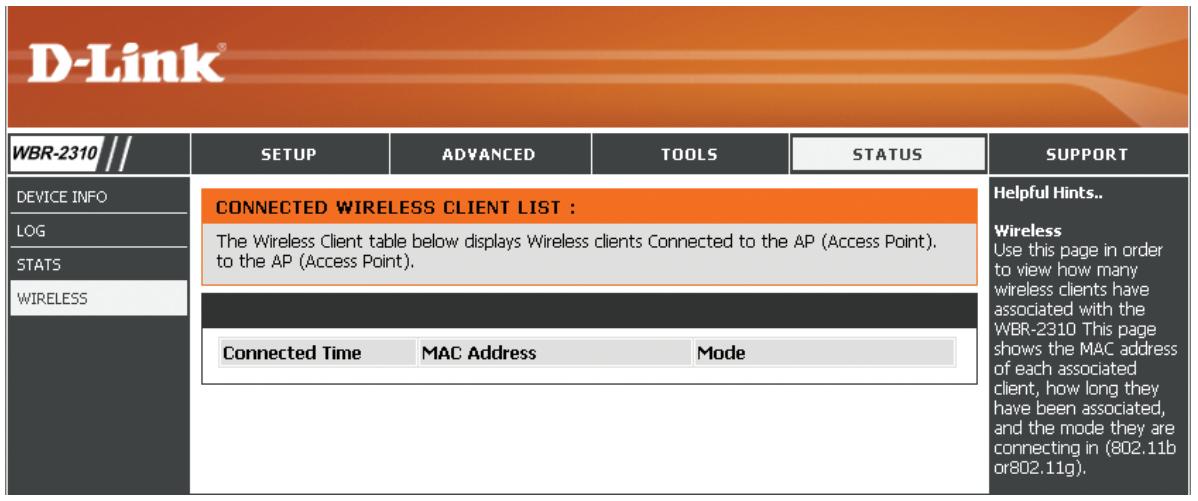

Sans fil 49
Assistance 50
Sécurité du réseau sans fil 51
Définition du WEP 51
Définition du WPA 52
Configuration du mode WEP 53
Configuration du WPA/WPA2 Personal 54
Configuration du WPA/WPA2 (RADIUS) 55
Connexion à un réseau sans fil 56

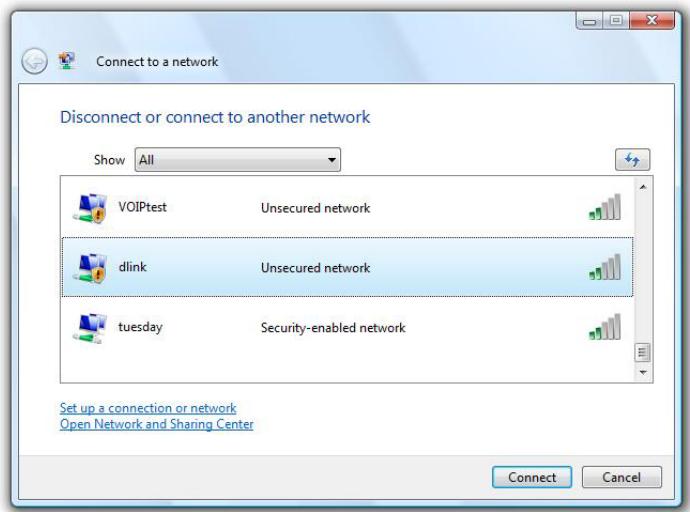

À l'aide de l'utilitaire Windows Vista 56

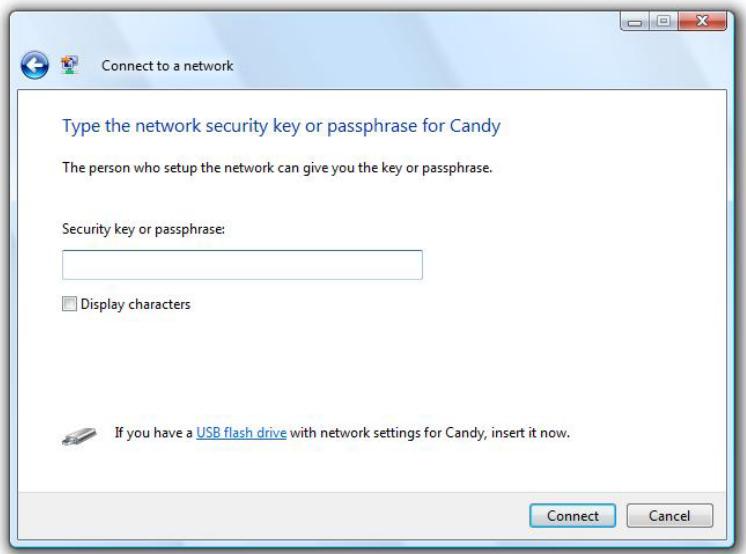

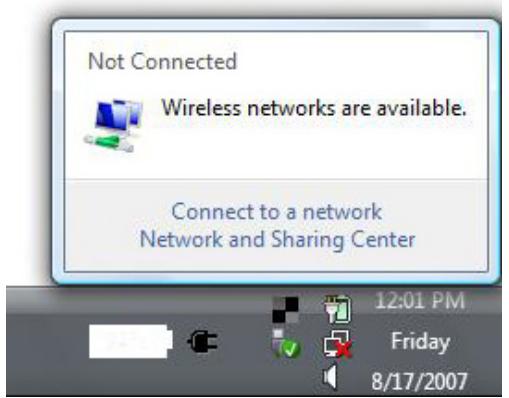

Configurer le réseau sans fil sécurisé............57
A l'aide de Windows XP 59

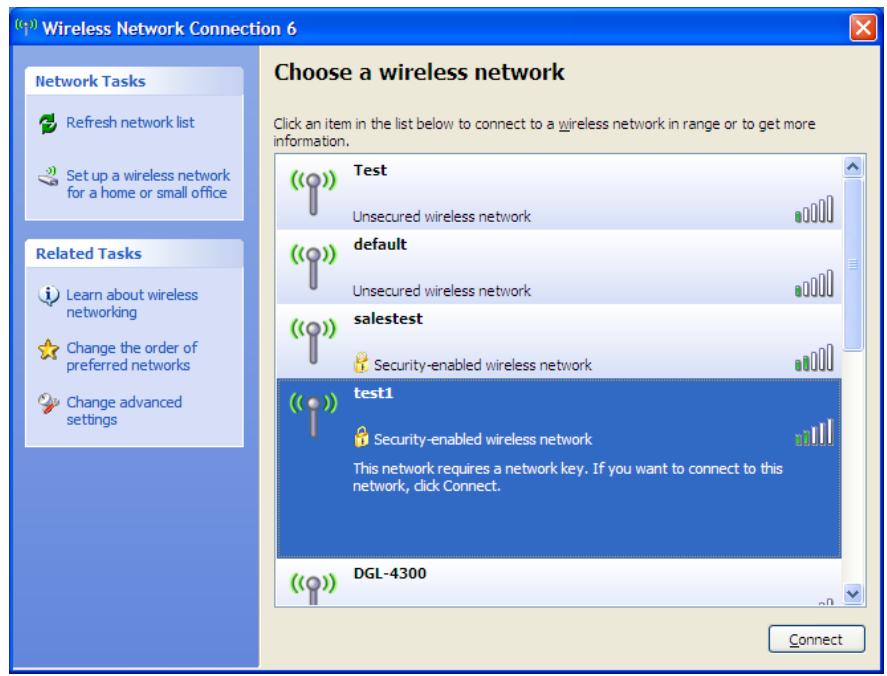

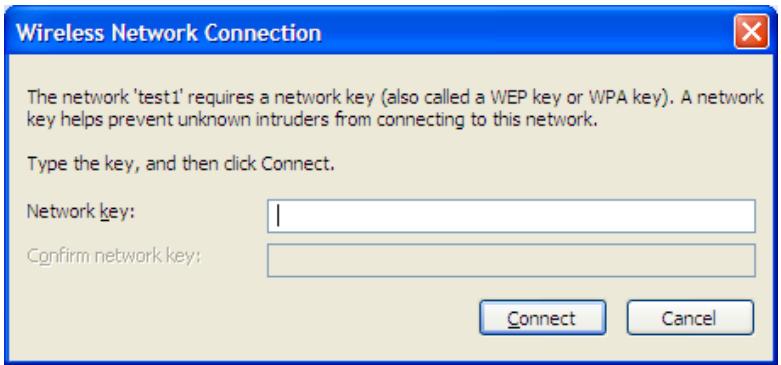

Configuration de WEP 60

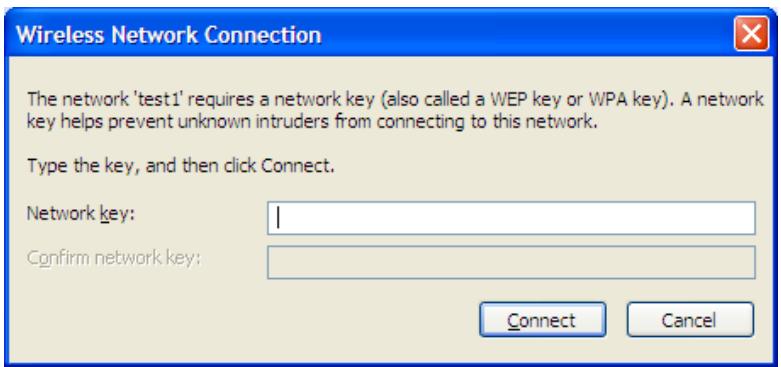

Configuration de WPA-WPA2 62
Résolution des problèmes 64
Bases de la technologie sans fil 68
Définition de « sans fil » 69
Où la technologie sans fil est-elle utilisée ? ............ 71
Modes sans fil 72
Bases de la mise en réseau. 73

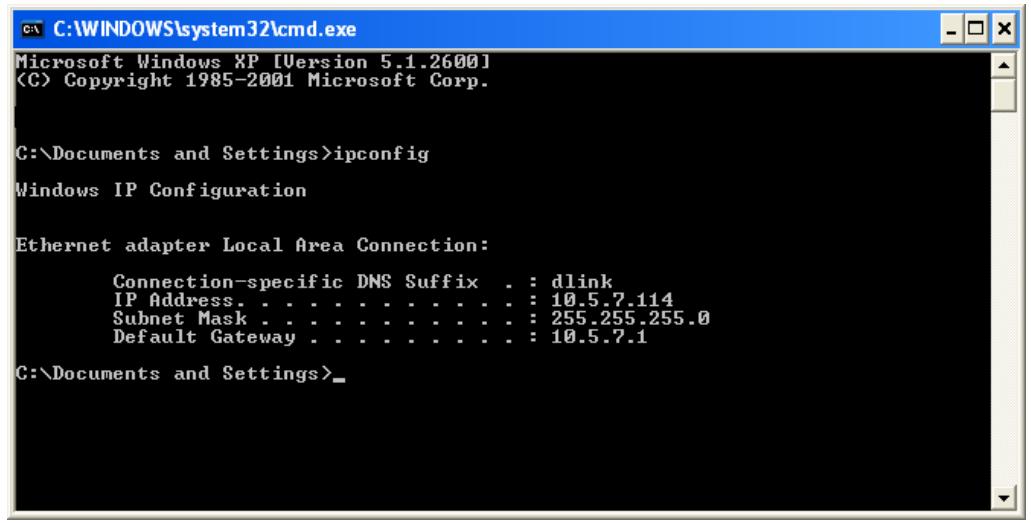

Vérification de l'adresse IP 73
Attribution statique d'une adresse IP 74
Caracteristiques techniques 75
| Routeur RangeBooster G™ WBR-2310 D-Link | |
| Adaptateur secteur | |
| Câble Ethernet | |
| CD-ROM | Xtreme N Storage Router ModemCD D-Link ### |
Remarque : L'utilisation d'une alimentation dont la tension differe de celle du WBR-2310 risque d'endommager le produit et en annule la garantie.
Configuration système requise
| Configuration réseau requise | • Modem DSL ou cable de type Ethernet • Clients sans fil IEEE 802.11ga • Ethernet 10/100 |
| Exigences relatives à l'utilitaire de configuration Web | Computer with the following: • Système d'exploitation Windows®, Macintosh®, ou Linux • Adaptateur Ethernet installé Configuration requise pour le navigateur : • Internet Explorer 6.0 ou une version supérieure • Mozilla 1.7.12 ou une version supérieure • Firefox 2.0 ou une version supérieure • Safari 1.0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure) • Flock 0.7.14 ou une version supérieure • Opera 6,0 ou une version supérieure Utilisateurs de Windows® : Vérifiez que vous avez installé la dernière version de Java. Visitez le site www.java.com pour télécharger la dernière version. |
| Configuration requise pour l'assistant d'installation sur CD | Computer with the following: • Windows® XP with Service Pack 2 or Vista • An installed Ethernet adapter • CD-ROM drive |
Introduction
Le RangeBooster G™ WBR-2310 de D-Link avec sa fonction 108 améliorée offre le premier "mode dynamique" 108 Mbits/s* par défaut de l'industrie permettant aux clients de tous jours fonctionner aux plus grandes vitesses tout en identifient et reconnaissant automatiquement d'autres produits RangeBooster G™ de D-Link pour assurer la plus haute performance et un accès parfait au réseau sans fil dans un environnement homogène.
Des tests étendus de performance et d'interopérabilité utilisant des méthodes standard révèlent une augmentation significative de performance du WBR-2310 par rapport aux autres compétiteurs 802.11g.
Le routeur sans fil WBR-2310 de D-Link utilise cinq technologies de compression matérielle d'avant-garde pour réaliser une hausse significative de performance dans la bande de fréquences de 2,4 GHz.
Le WBR-2310 est très sécurisé pour protéger le réseau sans fil des intrus et se conformer aux tous derniers protocôtes de sécurité relatifs à la mise en réseau sans fil, y compris le chiffrement WEP et la prise en charge du WPA pour à la fois 802.1x et WPA-PSK. Le WBR-2310 est également capable de prendre en charge le chiffrement AES (utilisé par le gouvernement des États-Unis) et les prochaines normes 802.11i.
En plus d'être la solution de réseau sans fil la plus rapide de l'industrie, il fournit des paramètres de gestion et un filtrage du contenu basé sur des règles permettant une gestion avancée du réseau. Le filtrage peut être basé sur l'adresse MAC, l'adresse IP, l'URL et/ou le nom de Domaine.
- Débit maximum du signal sans fil provenant des caractéristiques de la norme IEEE 802.11g. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.
Caractéristiques
- Mise en réseau sans fil plus rapide - Le WBR-2310 offre une connexion sans fil atteignant 108 Mbits/s* avec d'autres clients sans fil 802.11g. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions video, des jours en ligne et des communications audio en temps réel. La performance de ce routeur sans fil 802.11g vous offre la liberté de connexions réseau sans fil 15 fois plus rapides qu'avac le 802.11b.
- Compatibilité avec les péripériques 802.11b et 802.11g - Le WBR-2310 reste parfaitement conforme à la norme IEEE 802.11b et peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11b existants.
-
Fonctions de pare-feu avancées - L'interface Web affiche plusieurs fonctions de gestion avancées du réseau, dont :
-
Filtrage du content - Filtrage du content en toute simplicité, basé sur l'adresse MAC, l'URL et/ou le nom de Domaine.
- Gestion des filtres - Ces filtres peuvent etre gerais pour etre actifs certains jours ou pendant une certaine durée (en heures ou minutes).
-
Sessions multiples/simultanées sécurisées - Le WBR-2310 peut faire transiter des sessions VPN. Il prend en charge plusieurs sessions IPSec et PPTP simultanées. L'utilisateur derrière le WBR-2310 peut donc acceder en toute sécurité aux reseaux d'entreprise.
-
Assistant de configuration convivial - Grâce à son interface Web simple d'utilisation, le WBR-2310 vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.
-
Débit maximum du signal sans fil provenant des caractéristiques de la norme IEEE 802.11g. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et la propre construction, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.
Description du matériel

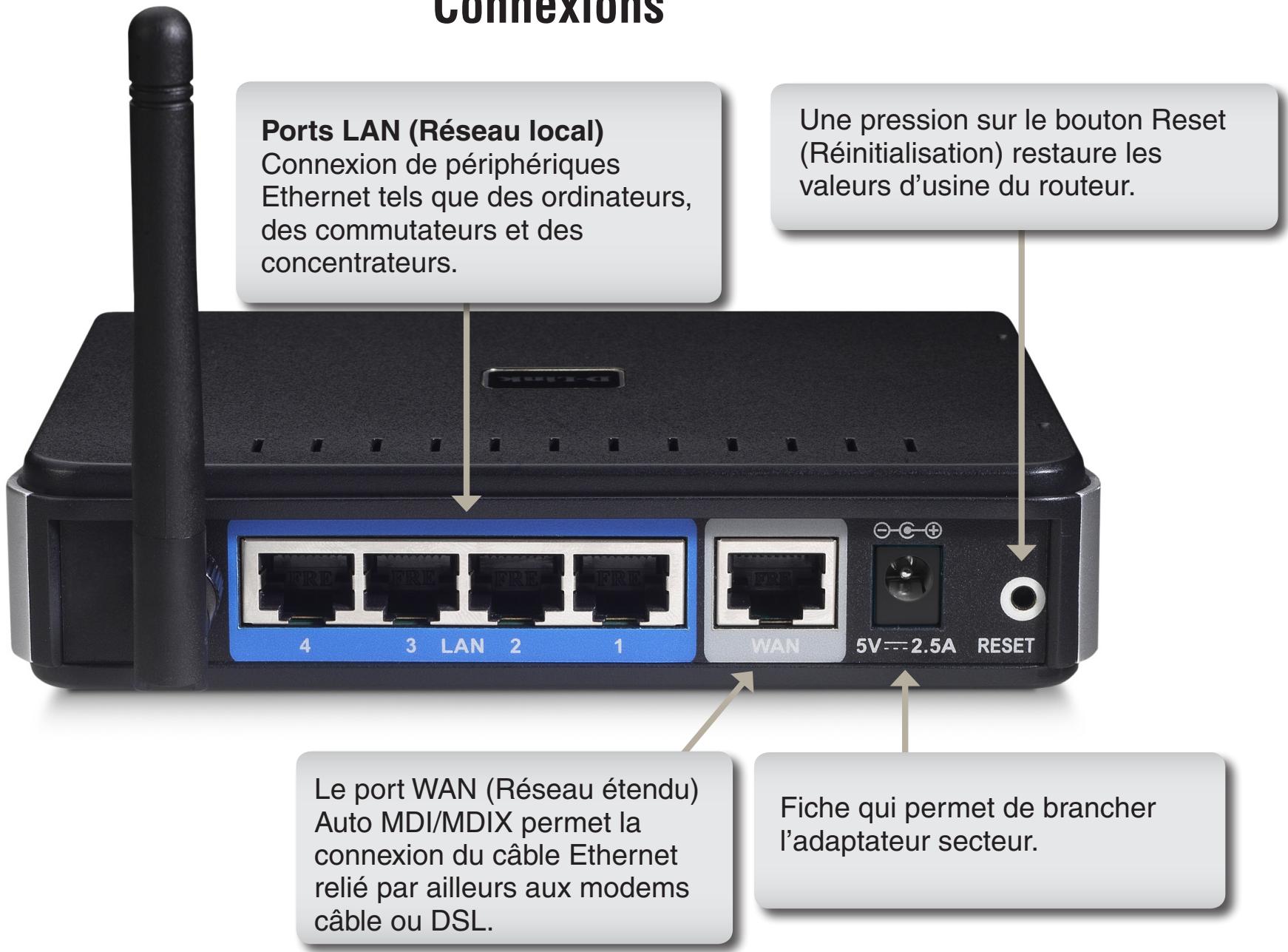

Connexions
Description du matériel

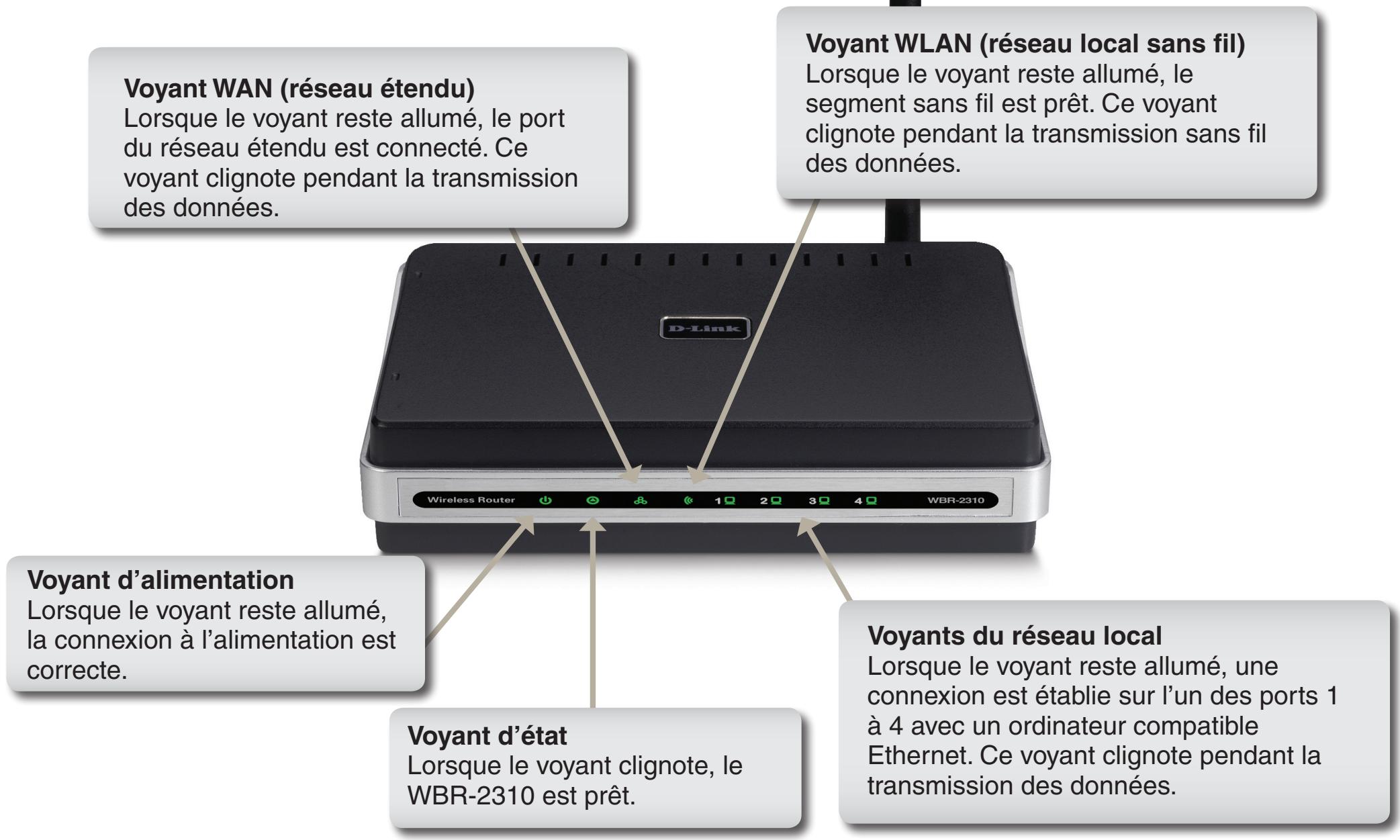

Voyants lumineux
Installation
Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.
Pré-requis
- Configurez le routeur avec le dernier ordinateur connecté directement au modem.
- Vous ne peuvent utiliser que le port Ethernet du modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous doivent éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port Internet du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).
- Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, voirlez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou EnterNet 300 de votre ordinateur pour pouvoir vous connecter à Internet.
- Lorsque vous executez l'assistant de configuration du CD D-Link, vérifie que l'ordinateur utilise est connecté à Internet et est en ligne ; sinon, l'assistant ne fonctionnera pas. Si vous avez déconnecté un matériel, reconnectectez l'ordinateur au modem et vérifie que vous étés en ligne.
Éléments à prendre en compte avant d'installer le réseau sans fil
Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous doivent toutes garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :
- Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 metres. Placez les apparêls de façon à limiter le nombre de murs ou de plafonds.
- Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissieur orienté à 45 degrés équivaut à un mur d'un mètre. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur! Pour obtenir une meilleure réception, placez les apparciils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
- Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passse par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'accier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil.
- Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
- L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz est le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.
Connexion au modem cable/DSL/satellite ou Box opérateur
Si vous connectez le routeur à un modem cable/DSL/satellite ou Box opérateur, veuillez procédér comme suit :
- Placez le routeur dans un lieu ouvert et central. Debranche l'adaptateur secteur du routeur.
- Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem Éteignez votre ordinateur.
- Débranchez le cable Ethernet (qui relié l'ordinateur au modem) de votre ordinateur et placez-le dans le port du réseau étendu du routeur.
- Branchez un cable Ethernet dans l'un des quatre ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur.
- Allumez ou branchez votre modem. Attendez qu'il s'initialise (environ 30 secondes).
- Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
- Allumez votre ordinateur.
- Vérifiez que les voyageants s'allument sur le réseau. Les voyageants d'alimentation, du réseau étendu et du réseau local (le port sur lequel vous ordinateur est branché) doivent être allumés. Dans le cas contraire, vérifie que l'ordinateur, le modem et le réseau sont allumés et que les cables sont bien branchés.
- Passez à la page 14 pour configurer votre routeur.
Connexion à un autre routeur
Si vous connectez le routeur D-Link à un autre routeur pour l'utiliser comme point d'accès et/ou commutateur sans fil, vous devez proceder comme suit avant de relier le routeur à votre réseau :
Désactive I'UPnP™
Désactivez le DHCP.
- Modifiez l'adresse IP du réseau local pour une adresse disponible sur votre réseau. Les ports LAN du routeur sont incompatibles avec l'adresse DHCP de votre autre routeur.
Pour vous connecter à un autre routeur, veuilles procéder comme suit :
- Branchez l'alimentation au routeur. Relief z'un de vos ordinateurs au routeur (port LAN) à l'aide d'un cable Ethernet. Vérifiez que l'adresse IP de votre ordinateur est 192.168.0.xxx (xxx représentant un chiffre entre 2 et 254). Veuillez consultier la section Bases de la mise en réseau pour de plus amples informations. Si vous nevez modifier les paramètres, inscrivez vos paramètres existants au préalable. Dans la plupart des cas, votre ordinateur doit être définir pour receivevoir une adresse IP automatiquement. Vous n'avez alors rien à paramétrer sur votre ordinateur.
- Ouvrez un navigateur Web, saisissez http://192.168.0.1 and appuyez sur Enter (Entrée). Lorsque la fenêtre de connexion s'ouvre, définissez le nom d'utilisateur sur admin et laissez la zone de mot de passer vide. Cliquez sur OK pour continuer.
- Cliquez sur l'onglet Tools (Outils) et cliquez ensuite sur Misc (Divers) à gauche. À côté de UPnP Settings (Paramètres UPnP), cliquez sur le bouton radio Disabled (Désactivé). Cliquez sur Apply (Appliquer) pour continuer.
- Cliquez sur l'onglet Home (Accueil), puis sur DHCP. À côté de DHCP Server (Serveur DHCP), cliquez sur le bouton radio Disabled (Désactivé). Cliquez sur Apply (Appliquer) pour continuer.
- À gauche, cliquez sur LAN (Réseau local). Saisissez une IP address (adresse IP) disponible et le subnet mask (masque de sous-réseau) de votre réseau. Cliquez sur Apply (Appliquer) pour enregistrrer vos paramétres. À
l'av开来, utilisez cette nouvelle adresse IP pour acceder à l'utilitaire de configuration du routeur. Fermez le navigateur et réinitialisez les paramètres IP de votre ordinateur, comme à l'étape 1.
- Débranche le cable Ethernet du routeur, puis reconnectpez votre ordinateur au réseau.
- Branchez une extrémité d'un cable Ethernet à l'un des ports LAN du routeur, puis branchez l'autre extrémité à l'autre routeur. Ne branchez rien dans le port du réseau etendu du routeur D-Link.
- Vous pouvez maintainant utiliser les 3 autres ports LAN pour connecter d'autres péripériques Ethernet et ordinateurs. Pour configurer votre réseau sans fil, ouvrez un navigateur Web, puis saississez l'adresse IP attribuée au routeur. Reportez-vous aux sections Configuration et Sécurité du réseau sans fil pour de plus amples informations sur la configuration de votre réseau sans fil.
Mise en route

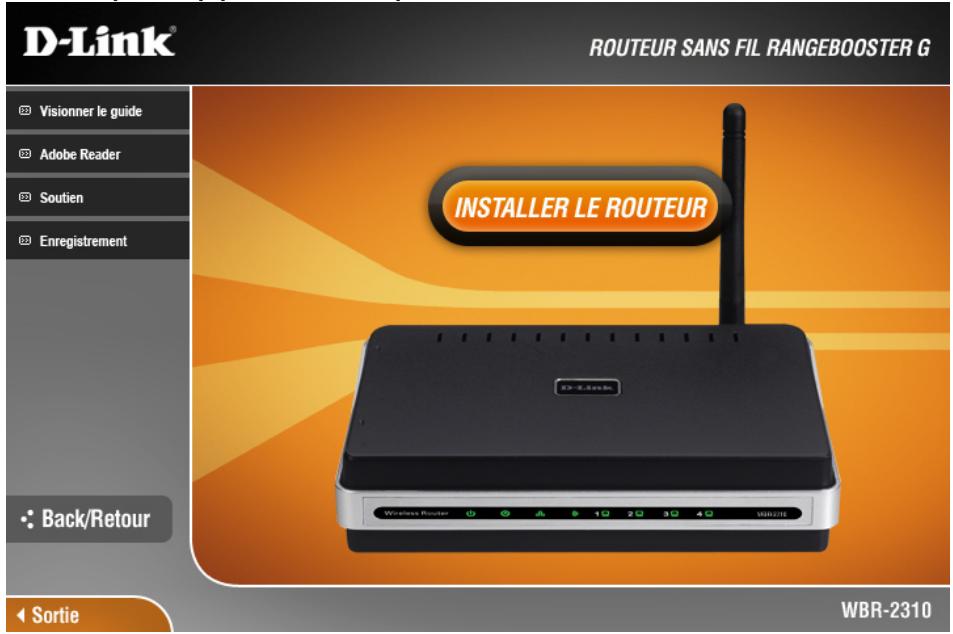

Le WBR-2310 est accompagné d'un CD contenant l'assistant de configuration rapide du routeur. Suivez la procEDURE simple ci-dessous pour executer cet assistant, qui vous guidera rapidement tout au long du processus d'installation.
Insérez le CD Quick Router Setup Wizard dans le lecteur de CD-ROM. Les instructions pas à pas qui suivent s'afficheront sous Windows® XP. Les étapes et les écrons pour les autres systèmes d'exploitation Windows sont similaires.
Si le CD ne démarre pas automatiquement, cliquez sur Demarrer > Executer. Dans la boite Executer tapez « D:wbr2310.exe », où D: représentée la lecture de lecteur de votre CD-ROM.
Quand l'écran d'exécution automatique apparait, cliquez sur INSTALL ROUTER.
Remarque : il est recommandé de saisir les clés du SSID et de sécurité, suivies du mot de passé de connexion indiqué sur le support du CD fourni.
Configuration
Web.

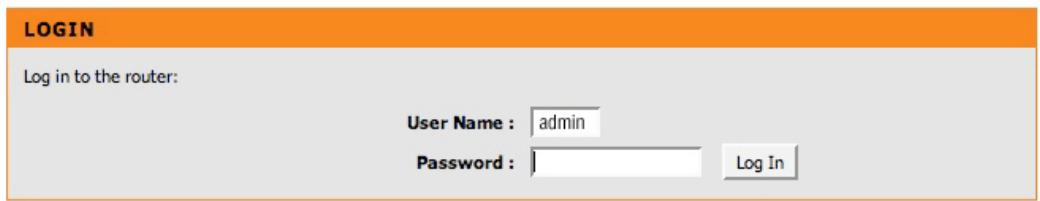

Utilitaire de configuration Web

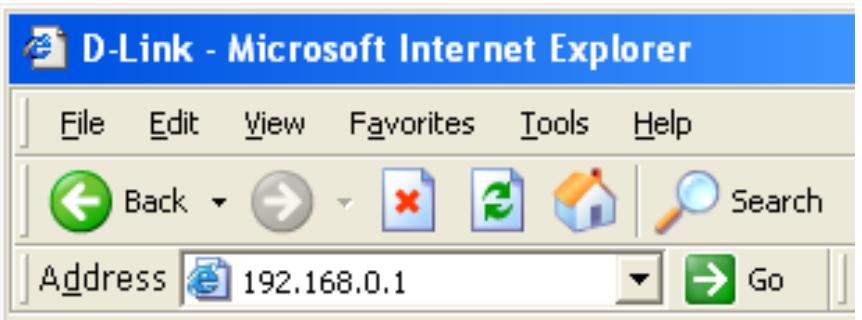

Pour acceder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1).
Saisissez le nom d'utilisateur (admin) et votre mot de passer. Laissez le mot de passer vierge par défaut.
Si le message d'erreur Impossible d'afficher la page s'affiche, veuilles consulter la section Résolution des problèmes pour obtenir de l'aide.

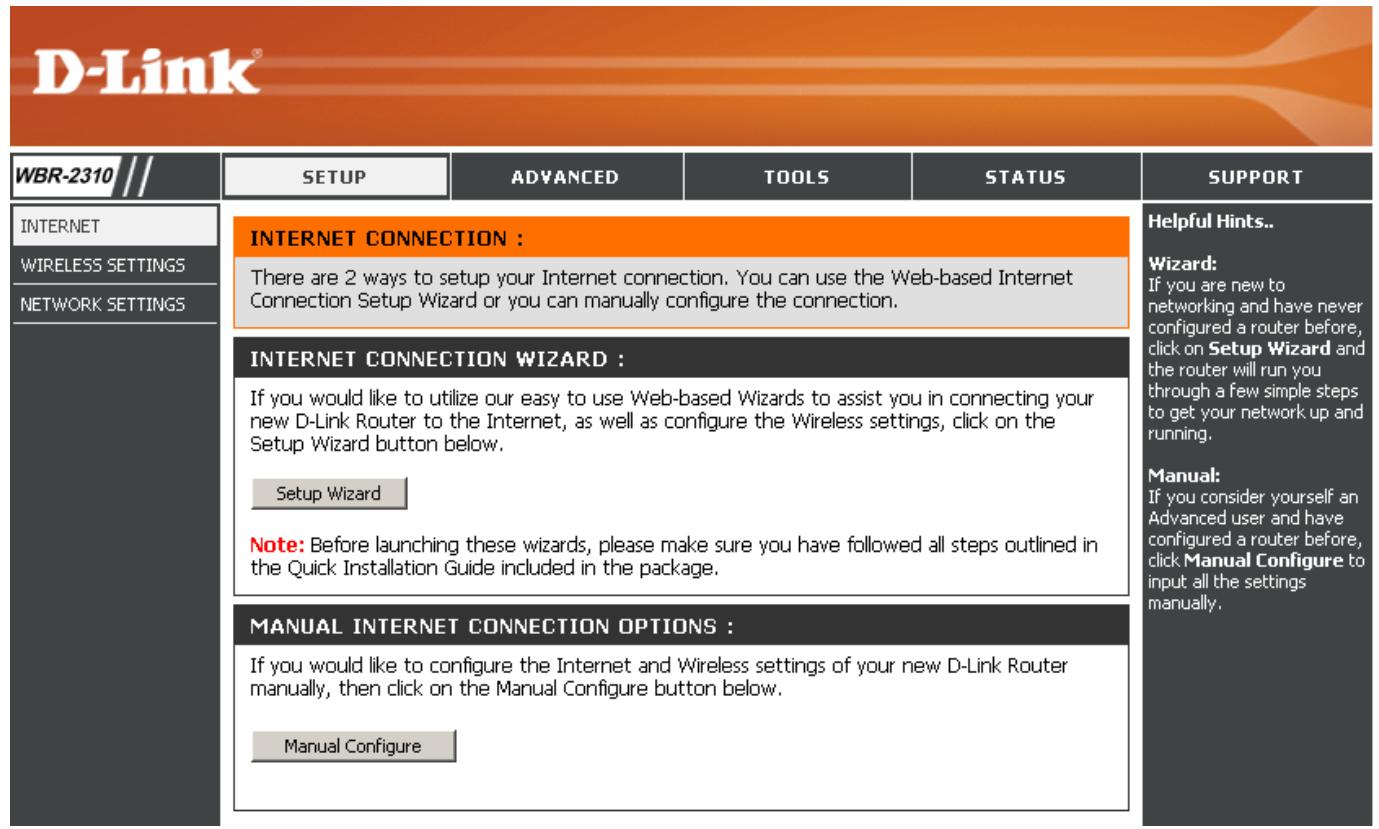

Assistant de configuration
Vouss pouvez cliquer sur Setup Wizard (Assistant de configuration) pour configurer votre routeur rapidement.
Pour saisir vos paramètres sans l'exécuter, cliquez sur Manual Configuration (Configuration manuelle) et passez à la page 19.

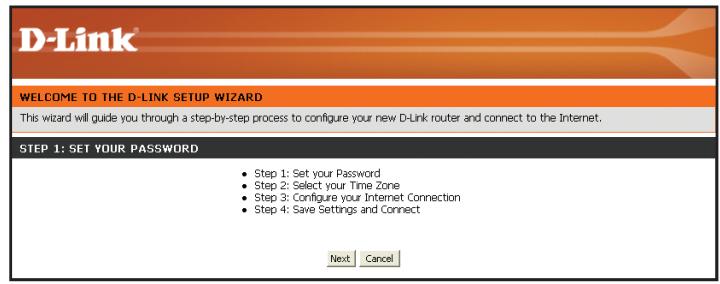

Assistant de configuration de connexion Internet

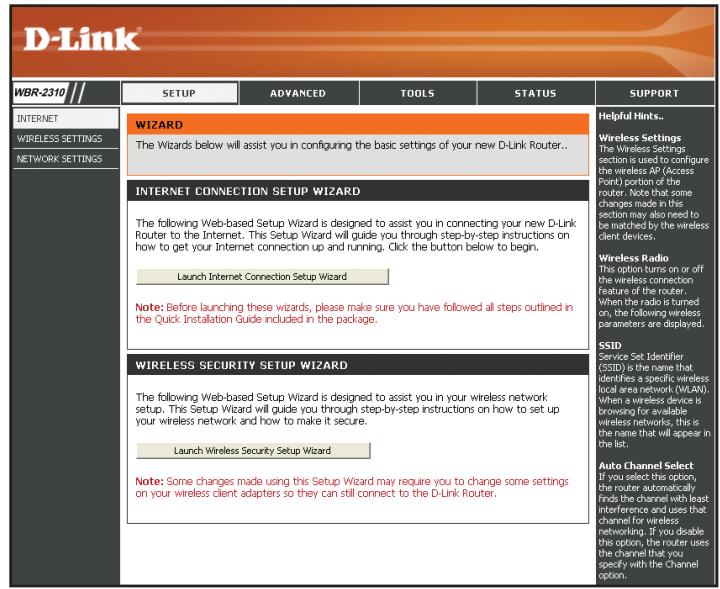

Cliquez sur Launch Internet Connection Setup Wizard (Lancer l'Assistant de configuration de connexion Internet) pour commencer.
Cliquez sur Suivant pour continuer.

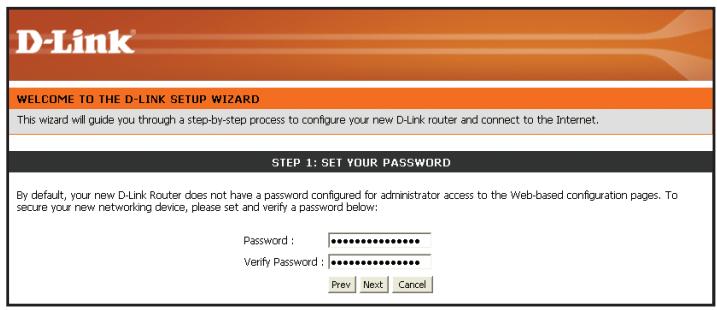

Créez un nouveau mot de passer, puis cliquez sur Suivant pour continuer.

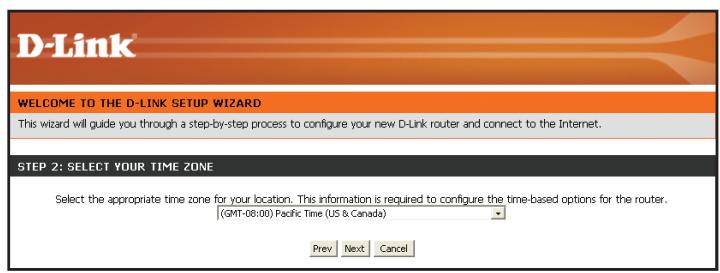

Sélectionnez votre fuseau hora dans le menu déroulant, puis cliquez sur Suivant pour continuer.

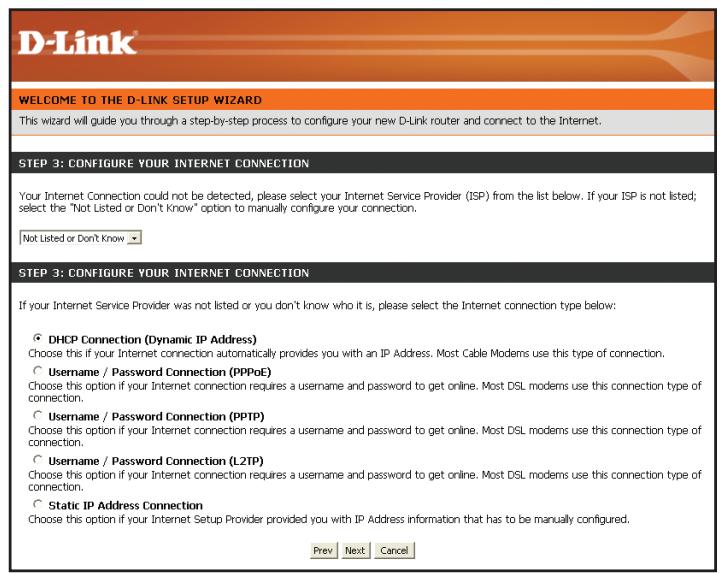

Sélectionnez le type de connexion Internet que vous utilisez, puis cliquez sur Suivant pour continuer.

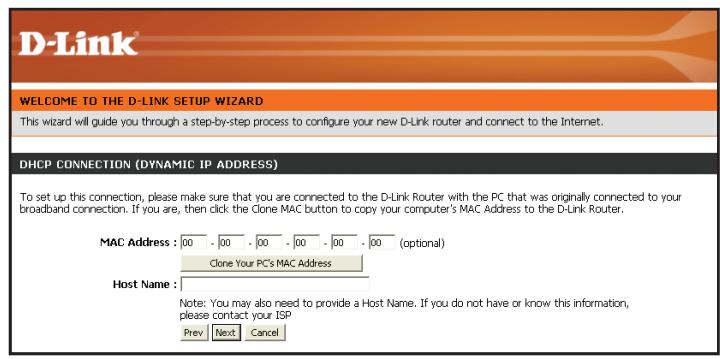

Si vous avez sélectionné Dynamic (Dynamique), vous devrez peut-être saisir l'adresse MAC du dernier ordinateur directement connecté à votre modem. S'il s'agit de l'ordinateur que vous étés en train d'utiliser, cliquez sur Clone Your PC's MAC Address (Cloner l'adresse MAC du PC), puis cliquez sur Next (Suivant) pour continuer.
Le Host Name (Nom d'hôte) est facultatif, mais peut être exigés par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du réseau; il peut être modifié.

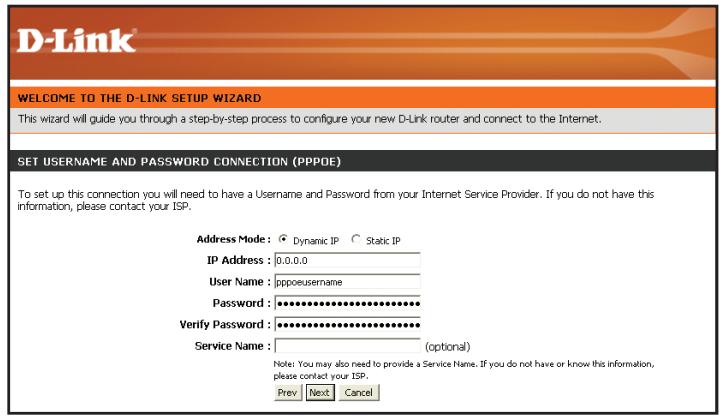

Si vous avez selectionné PPOE, saisissez votre nom d'utilisateur et votre mot de passer PPPOE. Cliquez sur Next (Suvient) pour continuer.
Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.
veiliez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas via le routeur.

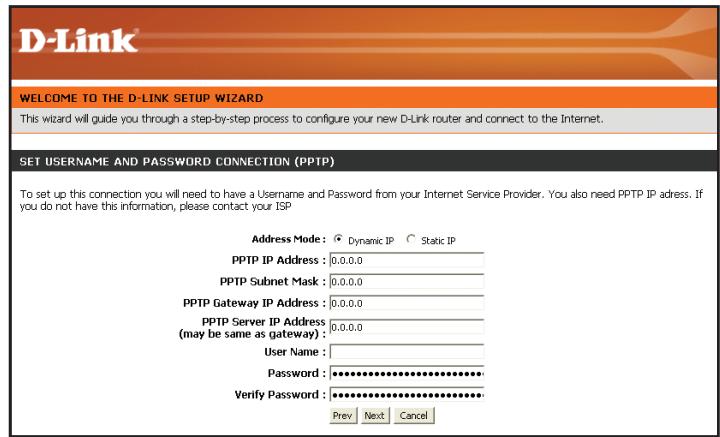

Si vous avez selectionné PPTP, saisissez votre nom d'utilisateur et votre mot de passer PPTP. Cliquez sur Next (Suvivant) pour continuer.

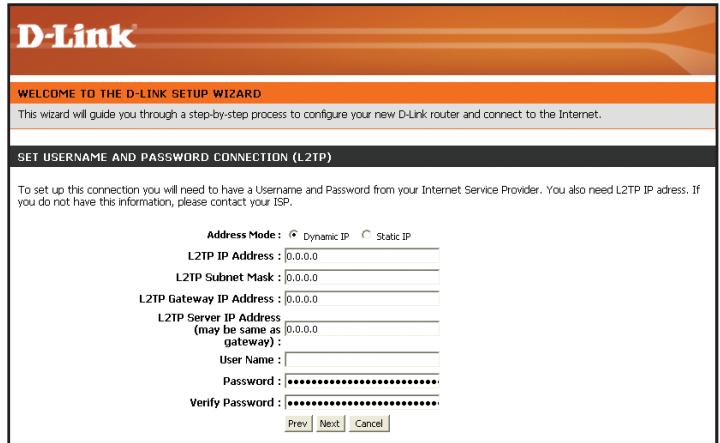

Si vous avez selectionné L2TP, saississez votre nom d'utilisateur et votre mot de passer L2TP. Cliquez sur Next (Suvient) pour continuer.

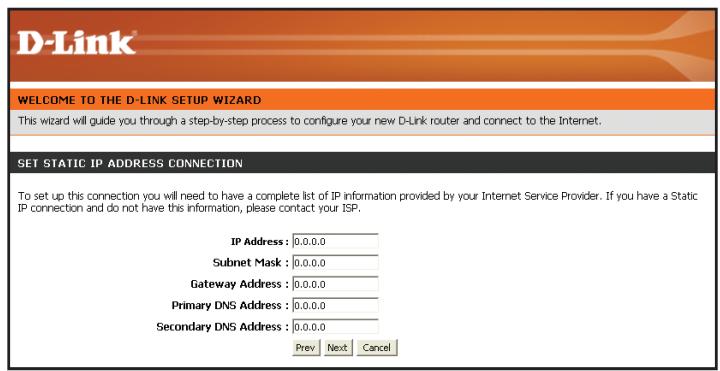

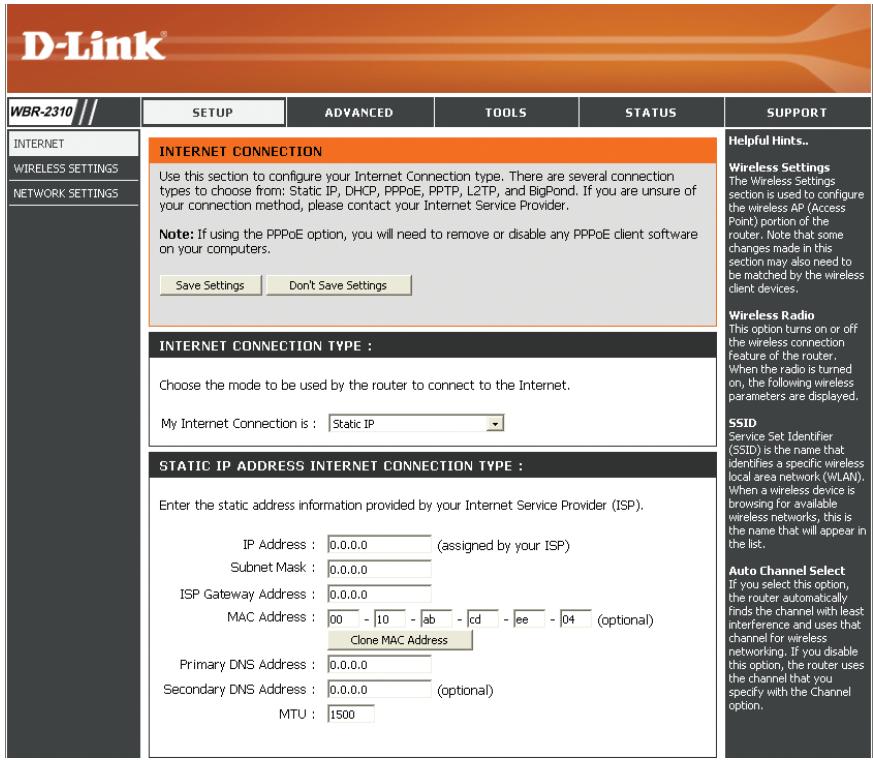

Si vous avez sélectionné Static (Statique), saisissez les paramètres réseau fournis par votre FAI. Cliquez sur Next (Suvient) pour continuer.

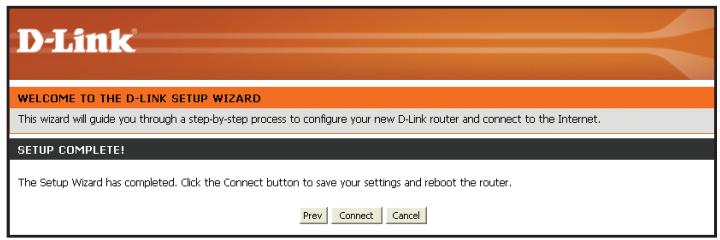

Cliquez sur Connect (Connector) pour enregistrer vos paramètres. Une fois que le routeur a redémarré, cliquez sur Continue (Continue). Veuillez attendre 1 à 2 minutes avant de vous connecter.
Fermez la fenêtre du navigateur et rouvre-en une pour tester la connexion internet. Il se peut que vous ayez besoin de quelques tentatives pour pouvoir vous connecter à Internet.
Configuration Internet Dynamique (câble)
IP Address: Saisissez l'adresse IP attribuée par vous (Adresse IP) fournisseur d'accès Internet.
Subnet Mask: Saisissez le masque de sous-réseau attribué par (Masque de sous-réseau) nombre fournisseur d'accès Internet.
ISP Gateway: Saisissez la passerelle attribuée par votre (Passerelle du FAI) fournisseur d'accès Internet.
MAC Address: L'adresse MAC par défaut est définie sur l'adresse (Adresse MAC) MAC de l'interface physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si votre fournisseur d'accès Internet l'exige.
Clone MAC Address: (Cloner l'adresse MAC) L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du réseau étendu du routeur haut débit. Vous pouvez utiliser le bouton Clone MAC Address (Cloner l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseau étendu par celle du routeur. Il est déconseilé de la modifier, sauf si vous fournisseur d'accès Internet l'exige.
Primary DNS Saisissez l'adresse IP principale du serveur DNS Address: attribuée par votre fournisseur d'accès Internet. (Adresse DNS principale)
Secondary DNS
Cette option est facultative.
Address:
(Adresse DNS secondaire)
MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique. 1 492 est la MTU par défaut.
Configuration Internet

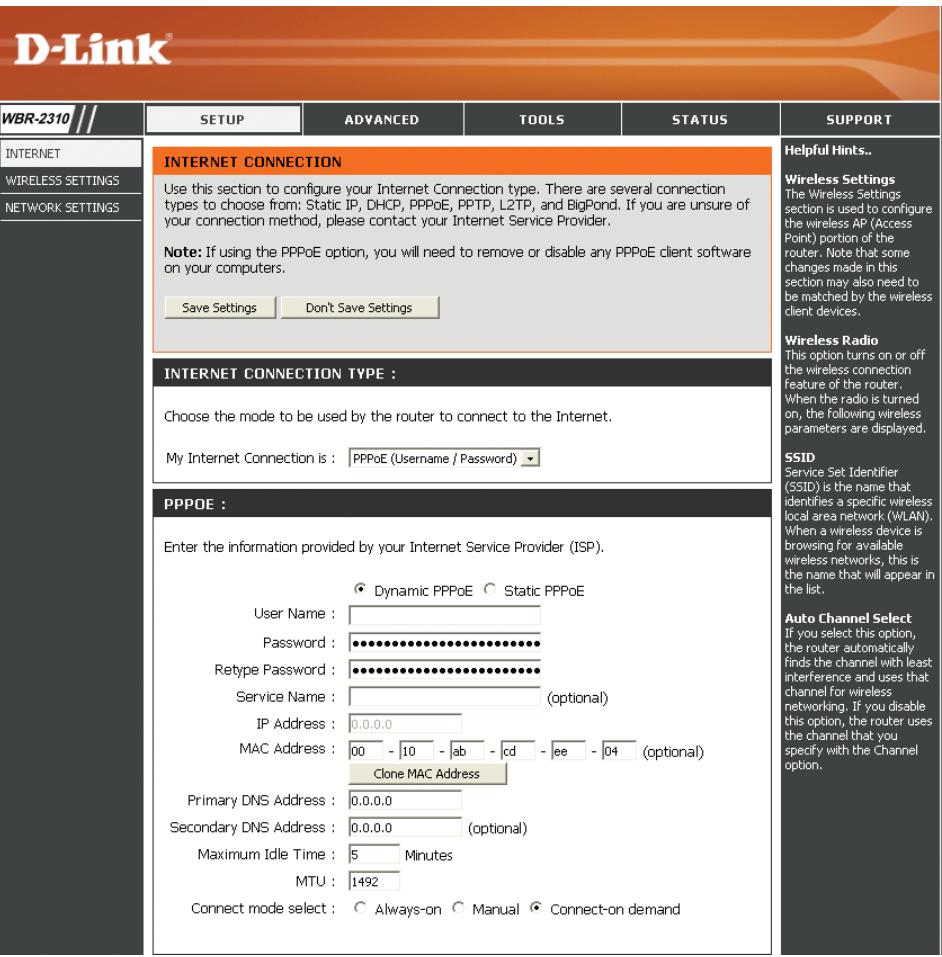

PPPoE (DSL)
Selectionnez PPPoE (Point to Point Protocol over Ethernet) si vous fournisseur d'accès Internet utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passage. En général, cette option est utilisée pour les services DSL. voirlez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas par via un routeur.
PPP0E: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquence, ou Static (Statique). Sélectionnez Static (Statique) si le fournisseur d'accès Internet vous a attribué l'adresse IP, le masque de sous-reseau, la passerelle et les adresses DNS du serveur.
User Name: Saisissez your nom d'utilisateur PPPoE. (Nom d'utilisateur)
Password: Saisissez votre mot de passer PPPoE, puis ressaisissez-le dans la case suivante.
Service Name: Saisissez le nom du service du fournisseur d'accès Internet (facultatif).
IP Address: Saisissez l'adresse IP (PPPoE statique uniquement). (Adresse IP)
DNS Addresses: Saisissez les adresses principale et secondaire du serveur (Adresses DNS) DNS (PPPoE statique uniquement).
Maximum Idle Time: Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez Auto-reconnect (Reconnexion automatique).
MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès In
Connection Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Connect-on demand (Connexion à la demande). Select:

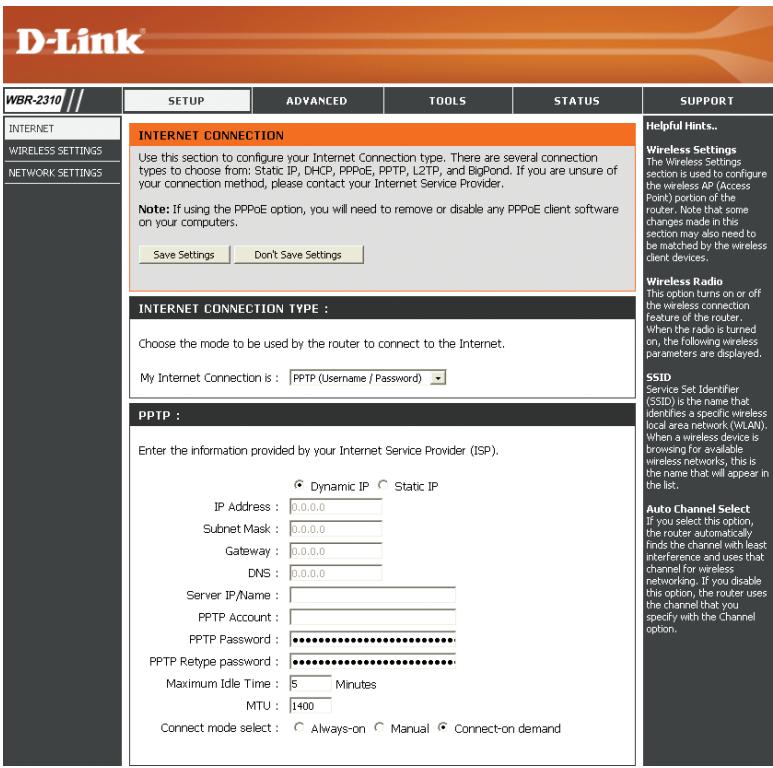

Configuration Internet PPTP
Selectionnez PPTP (Point-to-Point-Tunneling Protocol) si vous fournisseur d'accès Internet utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisé pour les services DSL.
PPTP: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquence, ou Static (Statique). Sélectionnez Static (Statique) si le fournisseur d'accès Internet vous a attribué l'adresse IP, le masque de sous-résreau, la passerelle et les adresses DNS du serveur.
IP Address: Saisissez l'adresse IP (PPTP statique uniquement). (Adresse IP)
Subnet Mask: Saisissez les adresses principale et secondaire du serveur DNS (PPTP (Masque de sous-réseau) statique uniquement).
Gateway: Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur (Passerelle) d'accès Internet.
DNS: Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI)
Server IP: Saisissez l'adresse IP du serveur fournie par votre fournisseur d'accès (Adresse IP du serveur) Internet (facultatif).
PPTP Account: Saisissez le nom de votre compte PPTP. (Compte PPTP)
PPTP Password: Saisissez votre mot de passer PPTP, puis ressaisissez-le dans la case (Mot de passer PPTP) suivante.
Maximum Idle Time: Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, activez maxima) Auto-reconnect (Reconnexion automatique).
MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances.
Connect Mode: Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Connect-on demand (Connexion à la demande).
Configuration Internet

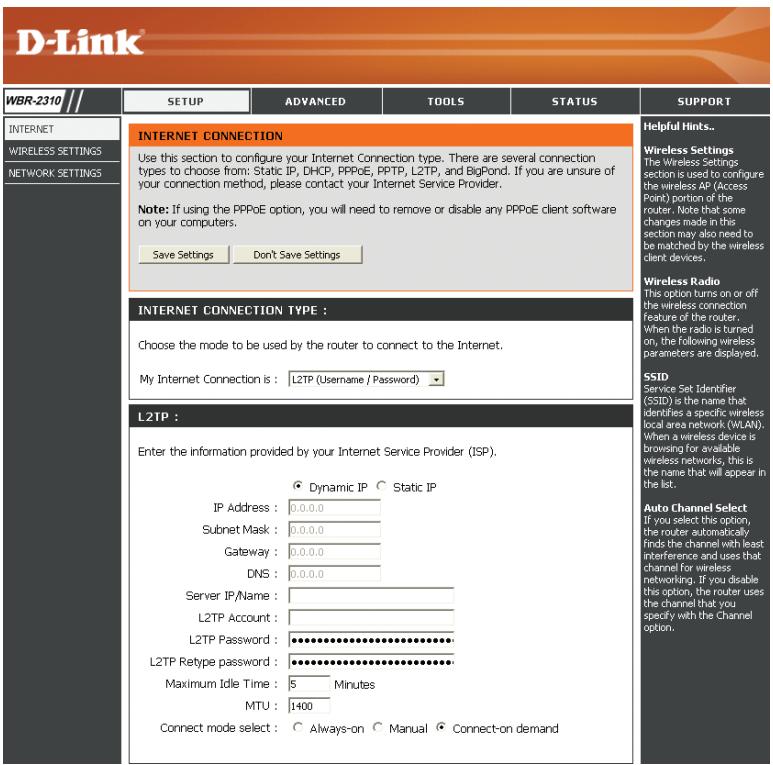

L2TP
Sélectionnez L2TP (Layer 2 Tunneling Protocol) si vous fournisseur d'accès Internet utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisé pour les services DSL.
L2TP: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquence, ou Static (Statique). Sélectionnez Static (Statique) si le fournisseur d'accès Internet vous a attribué l'adresse IP, le masque de sous-réseau, la passerelle et les adresses DNS du serveur.
IP Address: Saisissez l'adresse IP (L2TP statique uniquement). (Adresse IP)
Subnet Mask: Saisissez les adresses principale et secondaire du serveur DNS (Masque de sous-réseau) (L2TP statique uniquement).
Gateway: Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur (Passerelle) d'accès Internet.(L2TP statique uniquement).
DNS: Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).(L2TP statique uniquement).
Server IP: Saisissez l'adresse IP du serveur fournie par votre fournisseur (Adresse IP du d'accès Internet. serveur)
L2TP Account: Saisissez le nom de votre compte L2TP. (Compte L2TP)
L2TP Password: Saisissez votre mot de passer L2TP, puis ressaisissez-le dans la case suivante. (Mot de passer L2TP) Maximum Idle
Time: Saisissez le temps d'inactivité maximum pendant lequel la connexion Internet est conservée. Pour désactiver cette fonction, (Temps d'inactivité maximum) activé Auto-reconnect (Reconnexion automatique).
MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique.
Connect Mode: (Mode de connexion) Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Connect-on demand (Connexion à la demande).
Configuration Internet Big Pond
Nom d'utilisateur: Saisissez votre nom d'utilisateur Big Pond.
Password (Mot de Saisissez votre mot de passer Big Pond, puis passée): dessaisissez-le dans la case suivante.
Auth Server (Serveur d'authentication): Saisissez l'adresse IP du serveur de connexion.
Login Server IP (Adresse IP du serveur de connexion):
Saisissez l'adresse IP du serveur de connexion.
MAC Address L'adresse MAC par défaut est définie sur l'adresse (Adresse MAC): MAC de l'interface physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous fournisseur d'accès Internet l'exige.
Clone MAC Address L'adresse MAC par défaut est définie sur l'adresse (Cloner l'adresse MAC): MAC de l'interface physique du réseau étendu du routeur haut débit. Vous pouvez utiliser le bouton Clone MAC Address (Cloner l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseau étendu par celle du routeur. Il est déconseilé de la modifier, sauf si votre fournisseur d'accès Internet l'exige.
D-Link
WBR-2310
SETUP
ADVANCED
TOOLS
STATUS
SUPPORT
INTERNET
WIRELESS SETTINGS
NETWORK SETTINGS
INTERNET CONNECTION
Adresse statique (attribuée par le FAI)
Selectionnez Static IP Address (Adresse IP statique) si toutes les informations sur l'adresse IP du réseau étendu sont fournies par le FAI. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et la ou les addresses DNS fournies par votre fournisseur d'accès Internet. Chaque adresse IP saisie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Le routeur la rejette si elle n'est pas de ce format.
IP Address: Saisissez l'adresse IP attribuée par votre fournisseur d'accès Internet.
(Adresse IP)
Subnet Mask: Saisissez le masque de sous-réseau attribué par vous (Masque de sous-réseau) fournisseur d'accès Internet.
ISP Gateway: Saisissez la passerelle attribuée par votre fournisseur d'accès (Passerelle du Internet.
MAC Address: L'adresse MAC par défaut est définie sur l'adresse MAC de (Adresse MAC) l'interface physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous fournisseur d'accès Internet l'exige.
Clone MAC L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du réseauétendu du routeur haut débit. Cloner l'adresse Vous pouvez utiliser le bouton Clone MAC Address (Cloner MAC) l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseauétendu par celle du routeur. Il est déconseilé de la modifier, sauf si vous fournisseur d'accès Internet l'exige.
Primary DNS Saisissez l'adresse IP principale du serveur DNS attribuée par (Adresse DNS principale) youre fournisseur d'accès Internet.
MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique. 1 492 est la MTU par défaut.
Wireless Setup (Configuration du réseau sans fil)
Pour configurer les paramètres sans du routeur à l'aide de l'assistant, cliquez sur Launch Wireless Security Setup Wizard.
Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Wireless Settings puis reportez-vous en page suivante.
INTERNET CONNECTION SETUP WIZARD

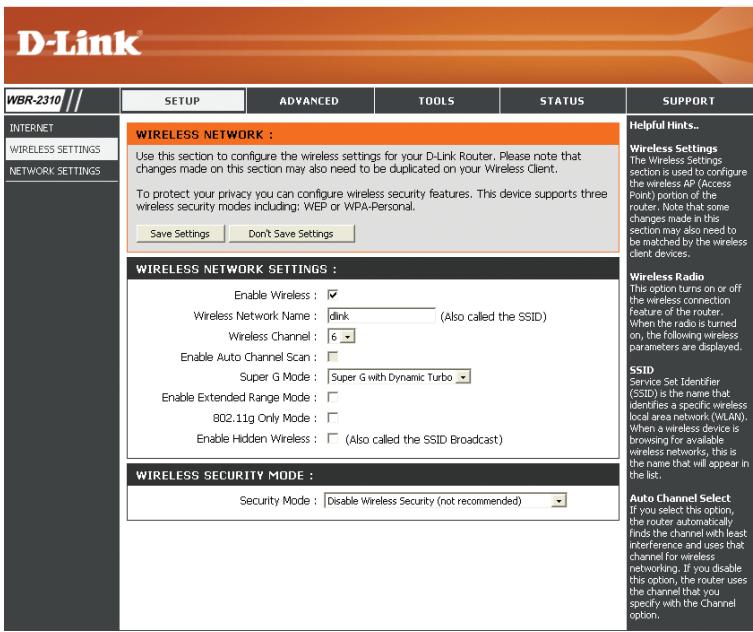

Paramètres sans fil manuels
Enable Wireless Cochez cette case pour activer la fonction sans fil. Si vous ne pouze pas utiliser (Activer le mode le réseau sans fil, découvert la case pour désactiver toutes les fonctions de sans fil): réseau sans fil.
Wireless Network Le SSID (Service Set Identifier) correspond au nom de votre réseau sans Name fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la (Nom du réseau casse. sans fil):
Canal sans fil : Indique le paramètre du canal du WBR-2310. Par défaut, il est défini sur AUTO. Il peut être modifié pour s'ajuster au paramètre du canal d'un réseau sans fil existant ou pour personneliser le réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée.
Super G Mode: Le mode Super G est un groupe de fonctions qui améliorent les performances et augmentent le débit des applications de l'utilisateur final dans un réseau 802.11g. Le mode Super G est rétrocompatible avec les péripériques standard 802.11g. Pour des performances optimes, il est préféable que tous les péripériques sans fil du réseau soient compatibles avec le mode Super G. Sélectionnez Disabled, Super G without Turbo ou Super G with Dynamic Turbo (respectivement Désactivé, Super G sans turbo ou Super G avec turbo dyna
Extended Range • Disabled (Désactivé) - Prise en charge du 802.11g standard, sans fonctions avancées.
Mode (Mode plage - Super G without Turbo (Super G sans turbo) - Autorise la rupture des paquets, les trames rapides, la compression, mais pas le mode turbo.
- Super G with Dynamic Turbo (Super G avec turbo dynamique) - Autorise la rupture des paquets, les trames rapides, la compression et le mode turbo dynamique. Ce paramètre est rétrocompatible avec les ancients péripériques non turbo. Le mode turbo dynamique est activé uniquement si tous les péripériques du réseau sans fil sont actifs en mode Super G avec turbo dynamique.
802.11g Only Le Mode plage étendue aide à réduire les zones d'ombre en améliorant l'algorithm de réception, ce qui permet aux clients sans fil de s'associer avec le WBR-2310 depuis de plus longues distances. Sélectionnez Enabled (Activé) or Disabled (Désactivé).
802.11g Activez ce mode si vous reseau est exclusivement composé de périhériques 802.11g. Si vous possédez à la fois des clients sans fil seulement): 802.11b et 802.11g, désactivez ce mode.
Enable Hidden Selectionnez Disabled (Désactivé) si vous ne poulez pas que le WBR-2310 diffuse le SSID de votre réseau sans fil. Si cette option est désactivée, les utilisaires Site Survey (Visite des lieux) ne seront pas le SSID du WBR-2310. Dans ce cas, vos clients du réseau sans fil doivent connaître le SSID de leur WBR-2310 pour s'y connecter.

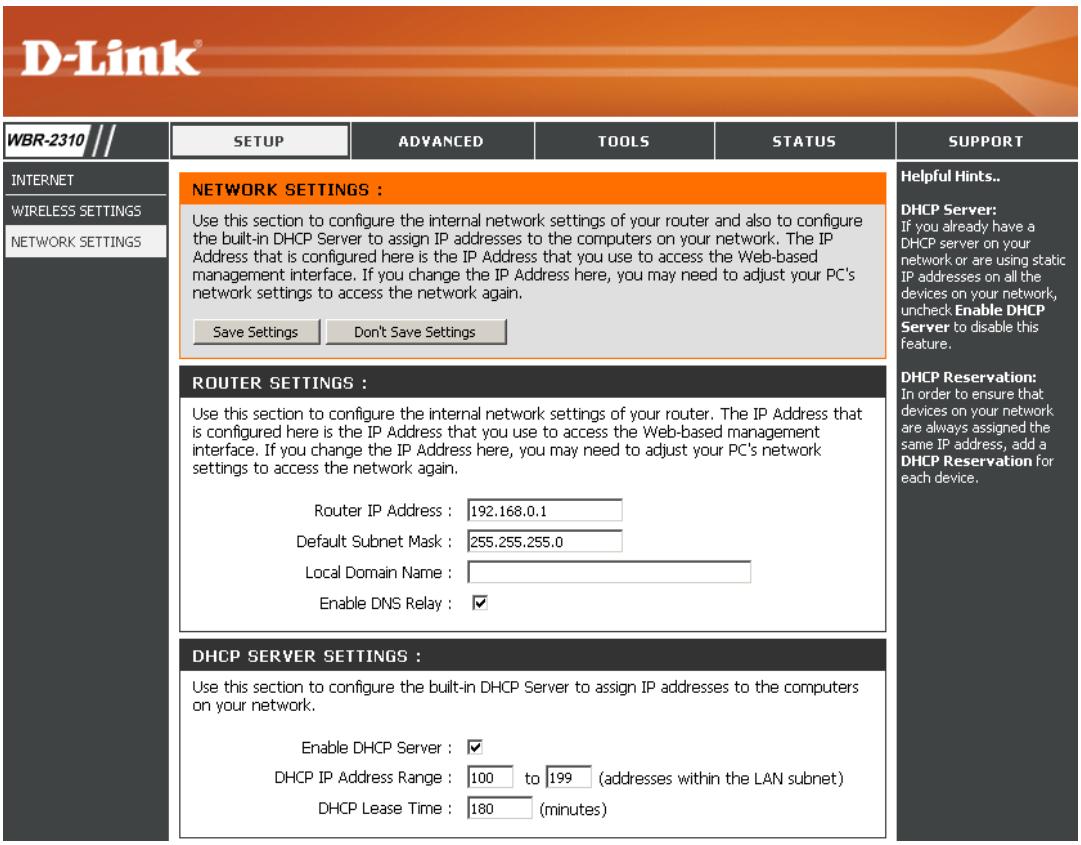

Paramètres réseau
Cette section you permet de modifier les parametes du reseau local de voite routeur et de configurer les parametes
IP Address Saisissez l'adresse IP du routeur. L'adresse IP (Adresse IP): par défaut est 192.168.0.1.
Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.
Subnet Mask Saisissez le masque de sous-réseau. Par (Masque de sous-défaut, il s'agit de 255.255.255.0. réseau):
Local Domain Saisissez le nom de domaine (facultatif). (Domeine local):
Enable DNS Relay Decochez la case permettant de transférer les Activer le relais données des serveurs DNS fournies par votre DNS): FAI vers vos ordinateurs. Si vous la cochez, les ordinateurs utiliseront le routeur comme serveur DNS.
Paramètres du serveur DHCP
DHCP (Dynamic Host Control Protocol) is an adrese IP autonatique de dynamique de l'hote. Le WBR-2310 possede un serveur DHCP integre qui attribue automatique une adresse IP aux ordinateurs du reseau local/private. Veilz a configurer vos ordinateurs pour quils soient des clients DHCP en definissant leurs parametes TCP/IP sur « Obtain an IP Address Automatically » (Obtenir une adresse IP automatique). Lorsque vous allumez vos ordinateurs, ils chargeant automatique les parametes TCP/IP appropriés, fournis par le WBR-2310. Le serveur DHCP attribue automatique une adresse IP inutilise, provenant du groupe d'adresses IP, à l'ordinateur qui la demande. Vous neez préciser l'adresse de début et de fin du groupe d'adresses IP.
Enable DHCP Server Cochez cette case pour activer le serveur DHCP (Activer le serveur sur votre routeur. Décochez-la pour désactiver cette DHCP): fonction.
DHCP IP Address Saisissez les adresses IP de début et de fin pour Range (Plage en attribuer une au serveur DHCP. d'adresses IP DHCP):
Lease Time (Durée Durée de concession de l'adresse IP. Entrez la durée de la concession) : de concession en minutes.
DHCPSERVER SETTINGS：

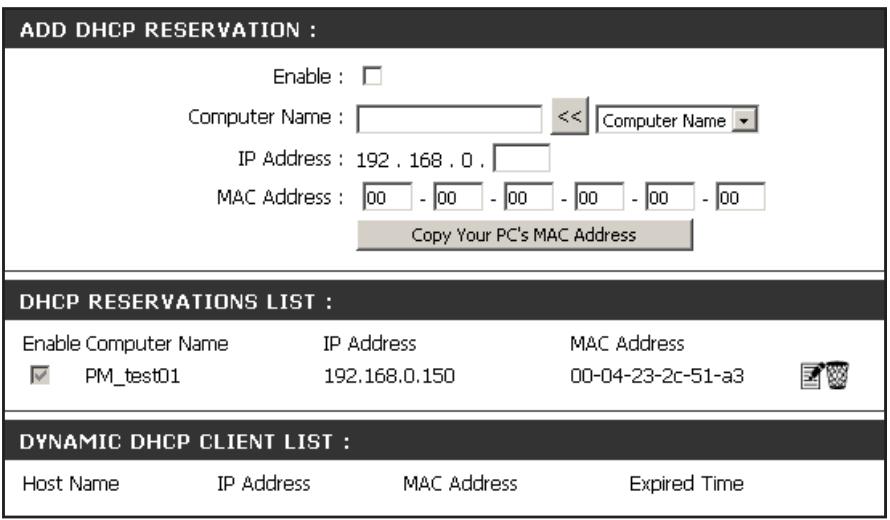

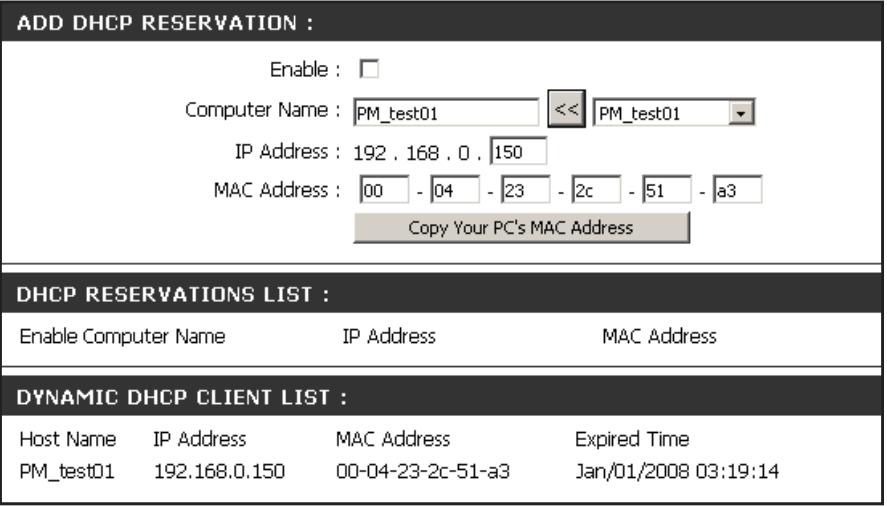

Si vous voulez qu'un ordinateur ou un périphérique se voie toujours attribuer la même adresse IP, vous pouvez créé une réservation DHCP. Le routeur attribuera toujours la même adresse IP à cet ordinateur ou ce périphérique.
Remarque : L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.
Enable (Activer) : Cochez cette case pour activer la réservation.
Computer Entrez le nom de l'ordinateur ou selectionnez-le Name (Nom de dans le menu déroulant et cliquez sur <<. l'ordinateur):
IP Address Entrez l'adresse IP que vous poulez attribuer à (Adresse IP): l'ordinateur ou au périphérique. L'adresse IP doit se trouver dans la plage d'adresses IP DHCP.
MAC Address Entrez l'adresse MAC de l'ordinateur ou du (Adresse MAC): pérophérique.
Save (Enregisterr): Cliquez sur Save (Enregisterr) pour enregister les parametes saisis. Vousdez cliquer sur Save Settings (Enregisterr les parametes) en haut de la fenetre pour activer les réservations.
Server virtue
Le WBR-2310 peut être configuré en tant que serveur virtuel afin que les utilisateurs distants accédant aux services Web ou FTP via l'adresse IP publique puissant être automatiquement redirigés vers des serveurs locaux du réseau local.
Le pare-feu du WBR-2310 utilise les paquets non reconnus pour protégger votre réseau local, si bien que tous les ordinateurs mis en réseau avec le WBR-2310 sont invisibles du monde extérieur. Si vous le souhaitez, vous pouvez donc accessibles certains ordinateurs du réseau local depuis Internet en activant l'option Virtual Server (Serveur virtuel) : En fonction du service demandé, le WBR-2310 redirige la demande de service externe au serveur approprié du réseau local.
Le WBR-2310 est également capable de rediriger les ports, à savoir que le traffic entrant vers un port particulier peut être redirigé vers un port différent de l'ordinateur serveur.
Chaque service virtuel créé est répertorié en bas de l'écran dans la liste des serveurs virtuels. Cette liste contient déjà des services virtuels prédéfinis. Vous
pouvez les utiliser en les activant et en leur attribuant l'adresse IP du serveur qui doit être utilisée pour ce service virtuel particulier.
Cette page vous permet d'ouvrir un port. Pour ouvrir une plage de ports, reportez-vous en page 30.
Name (Nom): Entrez le nom de la règle ou sélectionnez une application dans le menu déroulant. Sélectionnez une application et cliquez sur << pour replir les champs.
IP Address Saisissez l'adresse IP de l'ordinateur du réseau (Adresse IP): local sur lequel vous pouze autoriser le service entrant. Si l'ordinateur se voit automatiquement attribuer une adresse IP par le routeur (DHCP), il est répertorié dans le menu déroulant Computer Name (Nom de l'ordinateur). Sélectionnez l'ordinateur et cliquez sur <<.
Private Port/ Public Entrez en regard de Private Port et Public Port (respectivement Port privat et Port public) le port public: que vous pouze ouvrir. Les ports privat et public sont généralement les mêmes. Le port public est le port vu depuis Internet, tandis que le port privat est celui utilisé par l'application sur l'ordinateur du réseau local.
Protocol Type (Type Sélectionnez TCP, UDP ou Any (Tous) de protocole):
Schedule Calendrier des heures où la règle de serveur (Calendrier): virtuel est activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).

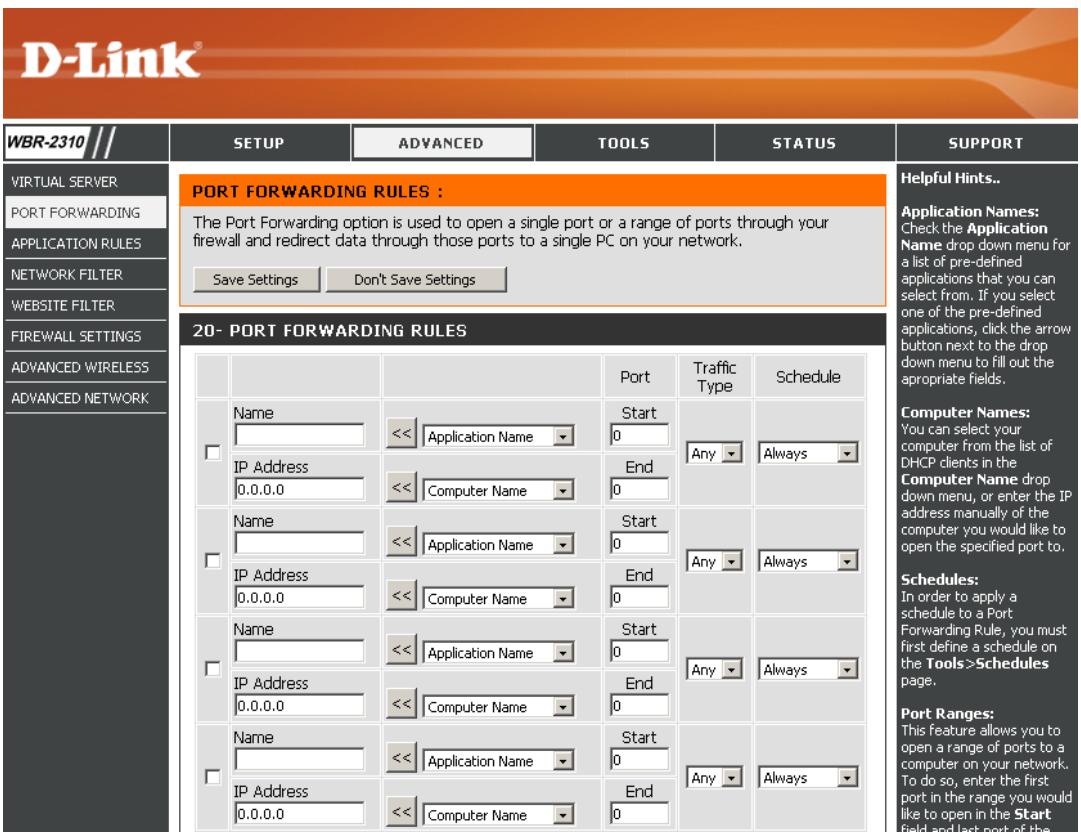

Redirection de port
Cette page vous permet d'ouvrir un seul port ou une plage de ports.
Rule: Cochez cette case pour activer la règle. (Règle)
Name: Saisissez un nom de règle. (Nom)
Saisissez l'adresse IP de l'ordinateur de votre réseau local sur lequel vous pouze autoriser le service entrant.
Start Port/ Saisissez le ou les ports que vous voulez End Port: ouvrir. Si vous voulez n'en ouvrir qu'un, (Port de début/bin) saisissez son nom dans les deux cases.
Protocol Type Sélectionnez TCP, UDP ou Any (Tous) (Type de protocole):
Schedule Calendrier des heures ou la règle de serveur virtuel est activée. Il peut être définis sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvez créé vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Règles d'application
Certain applications necessitent plusieurs connexions, notament les yeux sur Internet, les videoconferences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de reseau (NAT). Des applications speciales permettent a ces applications de fonctionner avec le WBR-2310. Si vous avez besoin d'executer des applications qui exigent plusieurs connexions, indiquez le port normalement associé à chaque application dans le champ Trigger Port (Port de déclenchement), selectionnez le type de protocole (TCP ou UDP), puis entrez les ports du pare-feu (publics) associés au port de déclenchement afin qu'ils s'ouvrent au traffic entrant.
Le WBR-2310 fournit certaines applications prédéfinies dans le tableau en bas de la page Web. Sélectionnez l'application que vous pouze utiliser et activez-la.
Name Saisissez un nom de règle. Vous pouvez seLECTIONner (Nom): une application prédéfinie dans le menu déroulant, puis cliquer sur <<.
Trigger Ce port sert à déclencher l'application. Il peut s'agir (Déclenchement): d'un seul port ou d'une plage de ports.
Traffic Type Sélectionnez le protocole du port de déclenchement (Type de traffic) : : TCP, UDP ou Any (Tous)).
Firewall Ce numero de port, situé du côte d'Internet, sert à (Pare-feu): acceder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.
Port Type: Sélectionnez le protocole du port du pare-feu : TCP, UDP ou Any (Tous).
Schedule Calendrier des heures où la règle d'application est (Calendrier): activée. Il peut être définir sur Always (Toujours) pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Tools > Schedules (Outils > Calendriers).
Filtres réseau
Utilisez les filtres MAC (Media Access Control) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local en fonction de leurs adresses MAC. Vous pouze ajouter une adresse MAC manuellement ou en selectionner une dans la liste de clients actuellement connectés au routeur haut débit.
Configure MAC Sélectionnez Turn MAC Filtering Off, Allow Filtering (Configurer les filtres MAC): MAC addresses listed below ou Deny MAC addresses listed below (respectivement Désactiver le filtrage MAC, Autoriser les adresses MAC répertoriées ci-dessous ou Refuser les adresses MAC répertoriées ci-dessous) dans le menu déroulant.
MAC Address Saisissez l'adresse MAC que vous souhaitez (Adresse MAC): filtrer.
Pour rechercher l'adresse MAC sur un ordinateur, veuillez consulter la section Bases de la mise en réseau de ce manuel.
DHCP Client Sélectionnez un client DHCP dans le menu (Client DHCP): déroulant et cliquez sur << pour copier l'adresse MAC.
20 - MAC FILTERING RULES
Configure MAC Filtering below:
Les filtres de sites Web servent à empêcher les ordinateurs du réseau local d'acceder à certains sites Web par l'intermédiaire de l'URL ou du domaine. Une URL est une chaine de texte formatée de manière particulière ; elle définit un emplacement sur Internet. Si une partie de l'URL contient le terme bloqué, le site est inaccessible et la page Web ne peut pas s'afficher. Pour utiliser cette fonction, saisissez la chaine de texte à bloquer, puis cliquez sur Save Settings (Enregistrer les paramètres). Le texte à bloquer apparait dans la liste. Pour supprimer le texte, cliquez sur Clear the List Below (Effacer la liste suivante).
Website URL/ Saisissez les mots clés ou les URL que vous
Domain (URL/ youlez bloquer (ou autoriser). Toutes les URL
domaine du compteant ce mot clé sont bloquées.
site Web):
Paramètres du pare-feu
Cette section vous permet de configurer un hôte DMZ et des règles de VPN-Passthrough.
Si un PC client ne peut pas exécuter les applications Internet correctement derrière le DIR-615, vous pouze le configurer pour qu'il ait un accès illimité à Internet. Cette option permet d'exposer un ordinateur à Internet ; elle est également utile pour les yeux. Saisissez l'adresse IP de l'ordinateur interne qui représentera l'hôte DMZ. Si vous ajoutez un client à la DMZ (Zone démilitarisée), vous risquez d'exposer le réseau local à divers risques pour la sécurité. Veillez par conséquent à n'utiliser cette option qu'en dernier recours.
Enable DMZ Host Cochez cette case pour activer la DMZ.
(Activer I'hôte
DMZ):

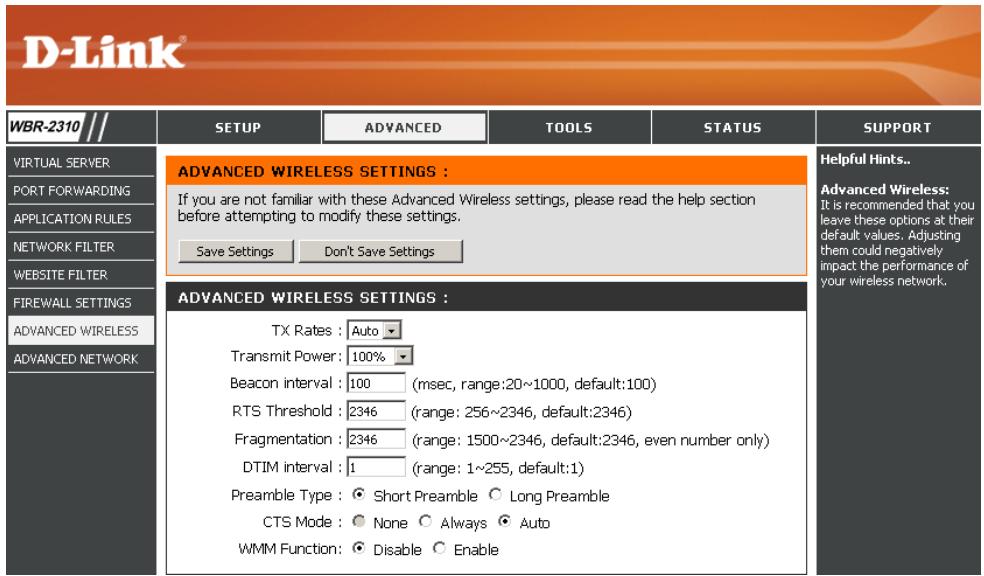

Paramètres sans fil avances
TX Rate (Vitesse : Sélectionnéz les débits de transfert de base en fonction de la de transmission) : vitesse des adaptateurs sans fil de votre réseau sans fil. Il est vivement recommendé de laisser ce paramètre sur Auto.
Transmit Power: Définit la puissance de transmission des antennes. (Puissance de transmission)
Beacon interval: Les balises sont de paquets envoyés par un point d'accès (Intervalle de pour synchroniser un réseau sans fil. Définissez une valeur balise) ; 100 correspond au paramètre par défaut recommandé.
RTS Threshold: Cette valeur doit être conservée à sont paramètre par défaut, soit 2346. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.
Fragmentation: Le seul de fragmentation, définie en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.
DTIM Interval: (Delivery Traffic Indication Message) 1 est le paramètre par défaut. Un DTIM est un compte à rebours qui informe les clients de la fenêtre (Intervalle DTIM) suivant pour écouter les messages de diffusion générale et de multidiffusion.
Preamble Type: Sélectionnez Short Preamble (Préambule court) ou Long Preamble (Préambule long). Le préambule définit la longueur du bloc CRC (Type de préambule) entre le routeur sans fil et les adaptateurs réseau sans fil d'itinérance. Auto est le paramètre par défaut. Remarque : dans le cas d'un traffic élevé, utilisez le préambule court.
CTS Mode: CTS (Clear To Send) correspond à une fonction servant à limiter les collisions entre les périphériques sans fil d'un réseau local sans fil. CTS s'assure que le réseau sans fil ne présente pas d'interférence avant qu'un client sans fil ne tente d'envoyer des données sans fil. Si vous activez la fonction CTS, vous ajoutez un surdébit risquant de réduire le débit de votre réseau sans fil. None (Aucun): La fonction CTS est généralement utilisée dans un environnement 802.11g pur. Si elle est définie sur « None » (Aucun) dans un environnement de modes mixtes renseigné par les clients 802.11g, des collisions de données sans fil risquent de se produit fréquement. Always (Toujours): La fonction CTS est toujours utilisée pour s'assurer que le réseau local sans fil ne présente pas d'interférence avant d'envoyer des données. Auto: La fonction CTS surveille le réseau sans fil et decide automatiquement d'appliquer ou non la fonction CTS en fonction de l'intensité du traffic et du nombre de collisions survenues sur le réseau sans fil. Always: CTS will always be used to make sure the wireless LAN is clear before sending data. Auto: CTS will monitor the wireless network and automatically decide whether to implement CTS based on the amount of traffic and collisions that occurs on the wireless network.
WMM Function La fonction WMM est l'équivalente de la QS pour votre réseau sans fil. Cette fonction améliore la qualité des applications video et (Fonction WMM): vocales pour vos clients sans fil.

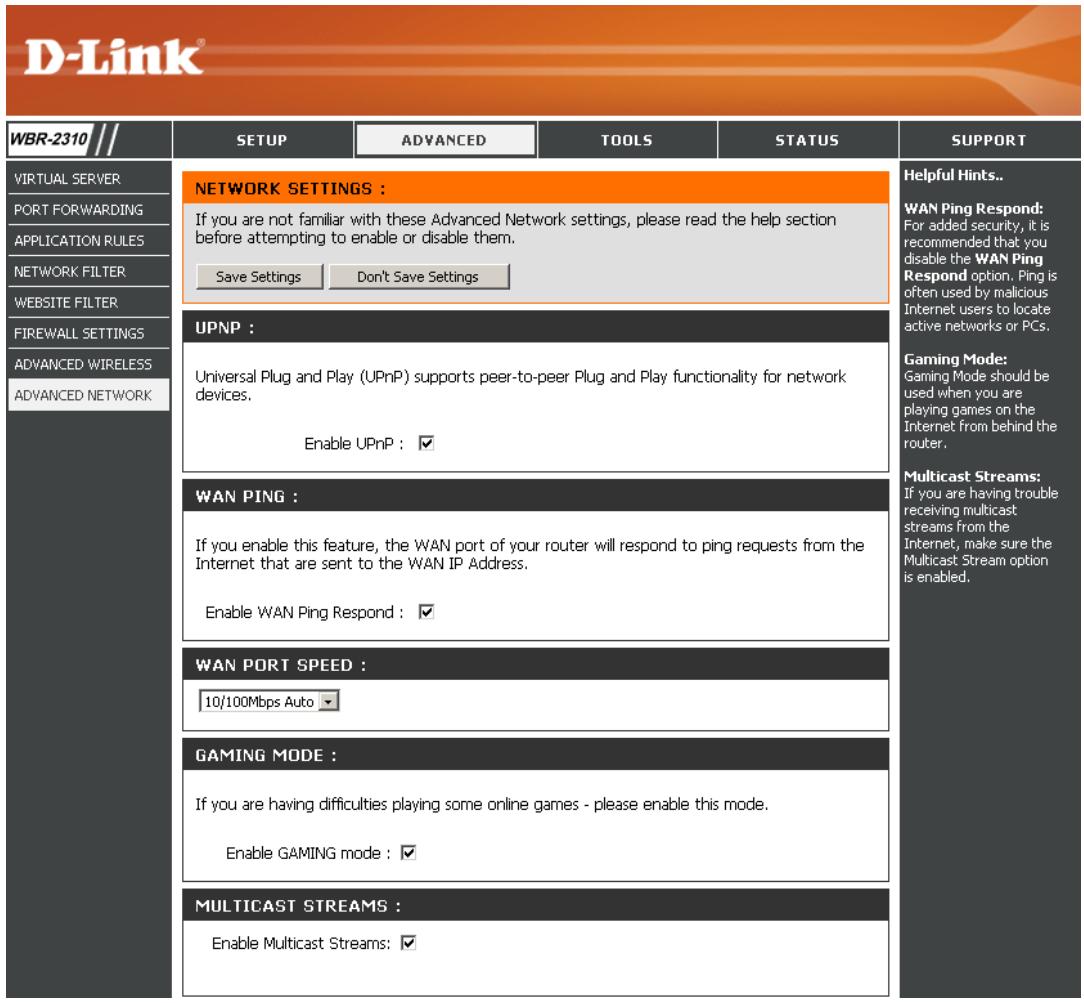

Paramètres réseau avances
UPnP Settings Pour utiliser la fonction Plug and Play universelle (Paramètres UPnP): (UPnP™) cliquez sur Enabled (Acté). L'UPNP est compatible avec les équipements, les logériels et les périphériques du réseau.
WAN Ping (Ping du Si vous découvert la case, le DIR-855 ne réseau étendu): pourra pas répondre aux pings. Si vous bloquez le ping, vous renforcez la sécurité contre les pirates. Cochez cette case pour que le port Internet puisse répondre aux pings.
WAN select to 10/100 Permet à l'utilisateur de sélectionner la vitesse de Mbps ( Sélection du connexion du périphérique en Mbits/s : 100 Mbits/s, réseau étendu sur 10 Mbits/s ou auto 10/100 Mbits/s. 10/100 Mo/s):
Gaming Mode Le mode Jeu permet d'utiliser uneASFerte de (Mode Jeu): passerelle pour certains yeux sur Internet. Si vous utilisez une Xbox, une PlayStation2 ou un PC, voirlez a utiliser le dernier microprogramme et a ce que le mode Jeu soit activé. Pour utiliser le mode Jeu, cliquez Enabled (Activé). Si vous n'utilisez pas d'application de jeu, il est recommendé de désactiver le mode Jeu.
Multicast streams Cochez la case pour autoriser le traffic en multidiffusion à circuler depuis Internet via le在网络 en multidiffusion): routeur.
Paramètres administrateur
Cette page vous permet de modifier les mots de passer administrateur et utiliser. Vous pouze également activer la gestion à distance (Remote Management). Deux comptes peuvent acceder à l'interface de gestion par l'intérimédiaire du navigateur Web. Les comptes sont admin et utiliser (user). L'administrateur possède un accès en lecture et en écriture alors que l'utilisateur possède uniquement un accès en lecture seule. L'utilisateur peut afficher les paramètres mais ne peut pas les modifier. Seul le compte administrer peut changer les mots de passer des comptes administrer et utiliser.
Administrator Login Enter a new Login Name for the Administrator Name: account.
Administrator Saisissez un nouveau mot de passer pour le Password compte administrateur. L'administrateur peut (Mot de passer modifier les paramètres. administrateur):
User Login Name: Enter a new Login Name for the User account.
User Password Saisissez un nouveau mot de passer pour le (Mot de passage compte utiliser. Si vous vous connectez en utilisateur): tant qu'utilisateur, vous pouvez uniquement voir les paramètres, mais pas les modifier.
Remote La gestion à distance permet à un navigateur Management Web de configurer le WBR-2310 sur Internet. (Gestion à distance) Un nom d'utilisateur et un mot de passer restent : nécessaires pour acceder à l'interface de gestion Web. En général, seul un membre de votre réseau peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permit de réaliser des tâches administrateur sur l'hôte distant (Internet).
IP Address L'adresse IP Internet de l'ordinateur qui accede au routeur haut débit. Si vous saississez un astérisque (*) dans ce champ, n'importe (Adresse IP): quel ordinateur peut acceder au routeur, mais cela représentée un risque pour la sécurité et est déconseillé.
Port: Numéro de port servant à acceder au WBR-2310. Exemple :
http://x.x.x.x:8080, x.x.x.x correspondant à l'adresse IP du réseau étendu du WBR-2310 et 8080, au port utilisé pour l'interface de gestion Web.

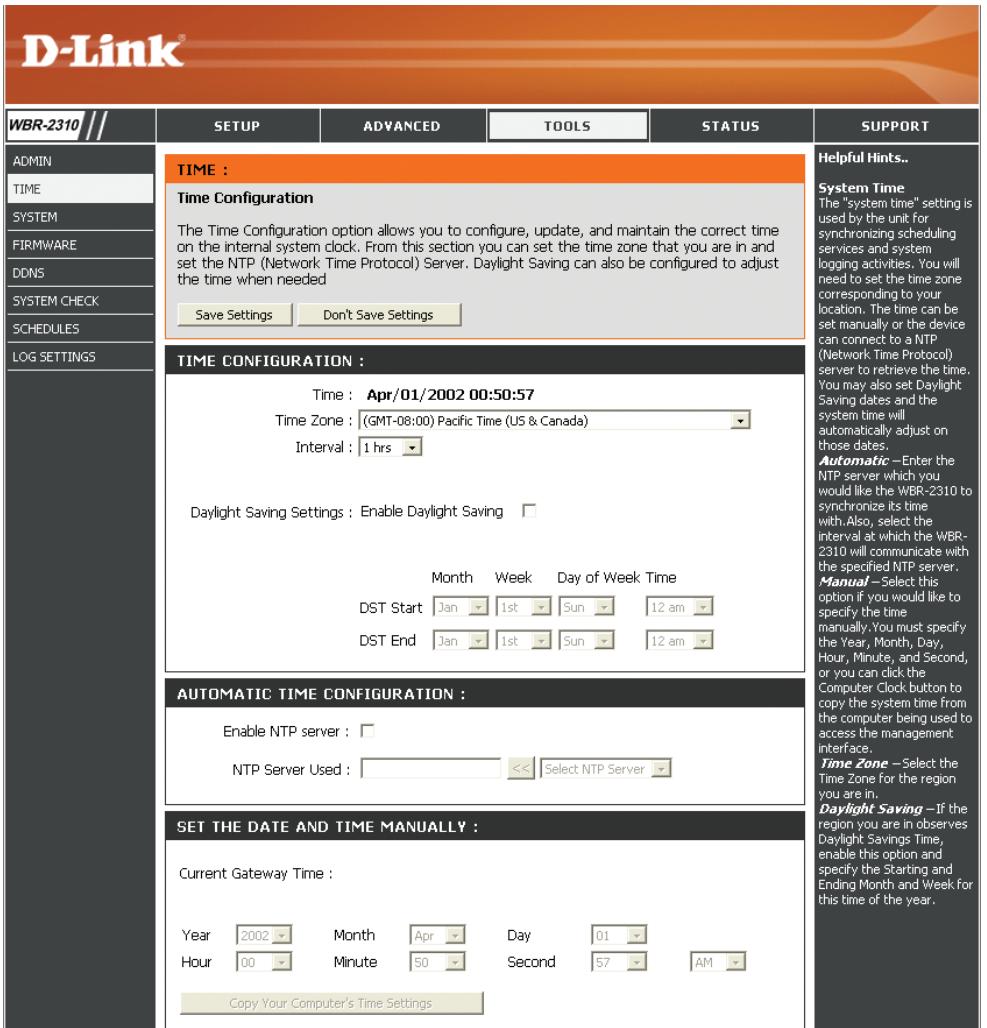

Paramètres horaires
Automatic Le protocole NTP (Network Time Protocole) (Automatique): synchronise les heures des horloges des ordinateurs d'un réseau. Ce champ est facultatif.
Manual Pour saisir l'heure manuellement, saisissez (Manuelle): les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde). Cliquez sur Set Time (Définir l'heure).
Time Zone Sélectionnez le fuseau horaire dans le menu (Fuseau horaire): déroulant.
Daylight Saving (Heure d'été) : Pour sélectionner l'heure Daylight Saving (Heure d'été) manuellement, sélectionnez Enabled (Activé) ou Disabled (Désactivé), puis saississez les dates de début et de fin de l'heure d'été.

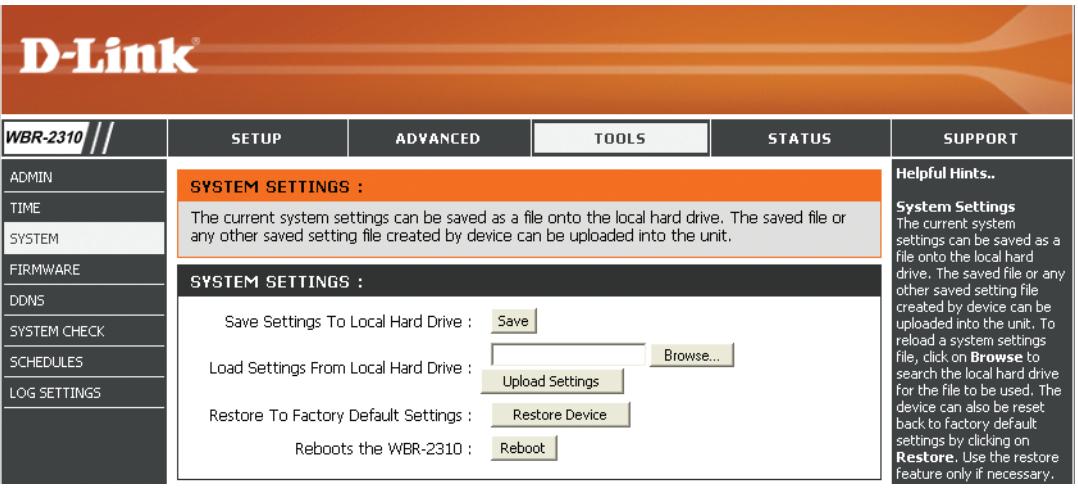

System Settings (Paramètres système)
Save Settings to Utilisez cette option pour enregistrer les paramétres Local Hard Drive de configuration actuels du routeur dans un (Enregistrer les fichier du disque dur de l'ordinateur que vous paramètres sur le utilisez. Commencez par cliquer sur le bouton disque dur local): Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y selectionner un emplacement et un nom de fichier pour les paramètres.
Load Settings Utilisez cette option pour charger les paramètres from Local Hard de configuration du routeur préalablement Drive (Charger enregistrés. Commencez par utiliser la commande des paramètres Browse (Parcourir) pour rechercher un fichier depuis le disque de paramètres de configuration précédemment dur local): enregistré. Ensuite, cliquez sur le bouton Load (Charger) pour les transférer vers le routeur.
Restore to Factory
Cette option rétablit tous les paramètres de Default Settings configuration du routeur qui étaient effectifs à sa (Restaurer les sortie d'usine. Les paramètres qui n ont pas été paramètres par enregistrés sont perdus, y compris les règles que défaut): vous avez créées. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.

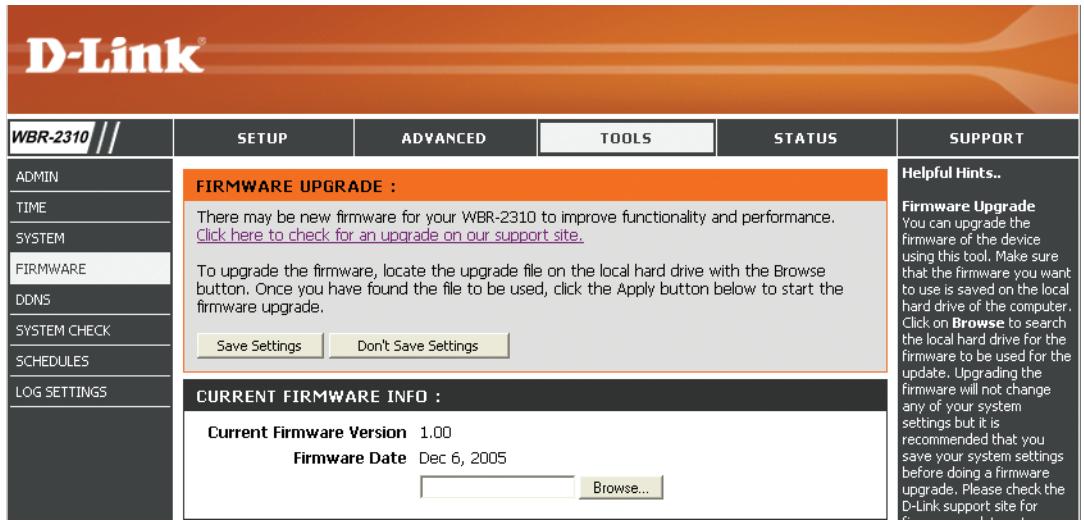

Firmware Update (Mise à jour du microprogramme)
Cette page vous permet de partager à jour le microprogramme du réseau. Vérifie que le microprogramme que vous pouze utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (http://support.dlink.com) et les télécharger sur votre disque dur.
Firmware Upgrade (Mise à jour du microprogramme): Cliquez sur le lien à l'écran pour vérifier s'il existe une mise à jour du microprogramme. Le cas échéant, teléchargez-la sur votre disque dur.
Browse Ensuite, cliquez sur Browse (Parcourir) dans cette fenetre pour localiser la mise a jour du microprogramme sur votre disque dur. Cliquez sur Apply (Appliquer) pour terminer la mise a jour du microprogramme.

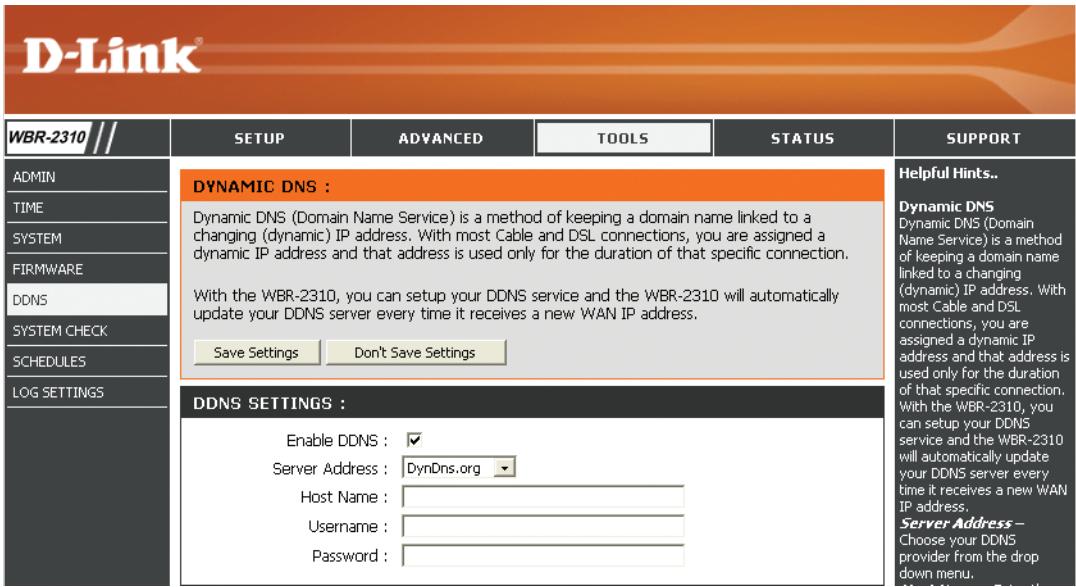

DDNS: Le système de noms de Domaine dynamique permet demaintenir un nom de domaine associé à une adresse IP dynamique.
Server Address Sélectionnez votre fournisseur DDNS dans le (Adresse du menu déroulant. serveur):
Host Name (Nom Saisissez le nom d'hôte que vous avez enregistré d'hôte) : avec votre fournisseur de service DDNS.
Saisissez le nom d'utilisateur correspondant à
Username (Nom d'utilisateur) : Saisissez le mot de passer correspondant à
Password (Mot de passer):
DDNS
System Test (Test du système)
VCT (testeur de Le Test du cable est une fonction avancée qui cable virtuel) intègre un testeur de cable de réseau local Ethernet haut sur chaque port Ethernet du routeur. Grace débit : à l'interface graphique, le Test du cable peut servir à diagnostiquer et signaler à distance des problèmes de cables (par ex. ouvertures, court-circuit, permutations et discordance d'impédance). Cette fonction réduit considérablement les appeals de maintenance et les renvois car elle permet aux utilisateurs de résoudre facilement leurs problèmes de connexions câblées.
Ping Test (Test de ping): Le test de ping sert à envoyer des paquets de ping afin de tester si un ordinateur est actif sur Internet. Saisissez l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur Ping.

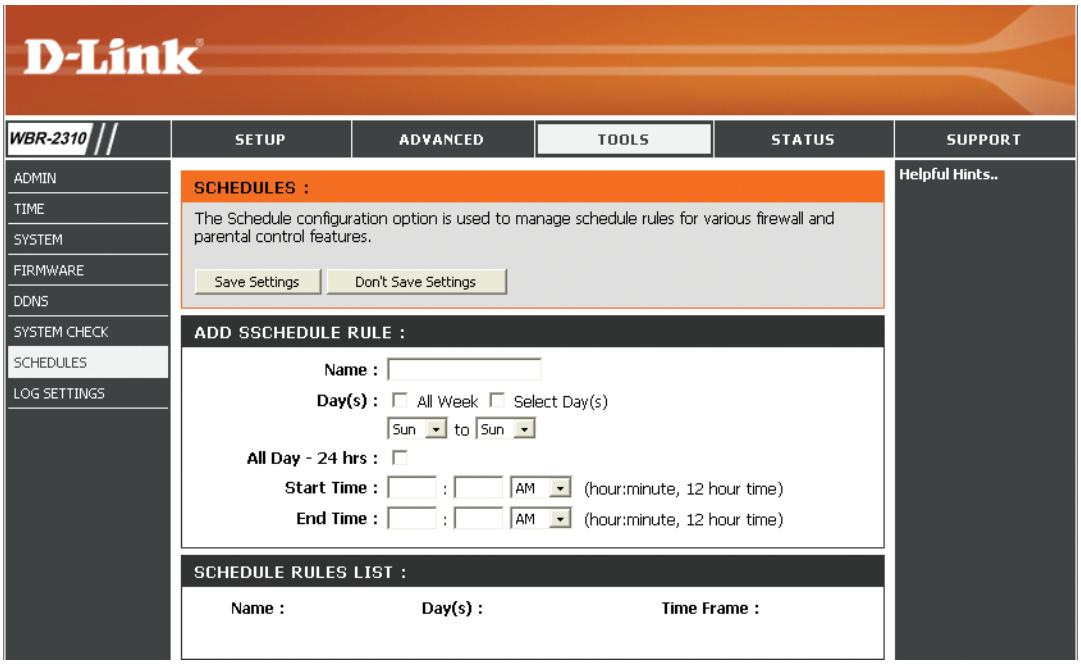

Schedules (Calendriers)
Name (Nom): Saisissez un nom pour le nouveau calendrier.
Days (Jours): Sélectionnez un ou plusieurs jours, ou cochez All Week (Toute la semaine) pour inclure tous les jours.
Time (Heure): Cochez la case All Day - 24hrs (Toute la journée - 24 h) ou entrez une heures de début et une heures de fin pour le calendrier.
Log Settings (Paramètres du journal)

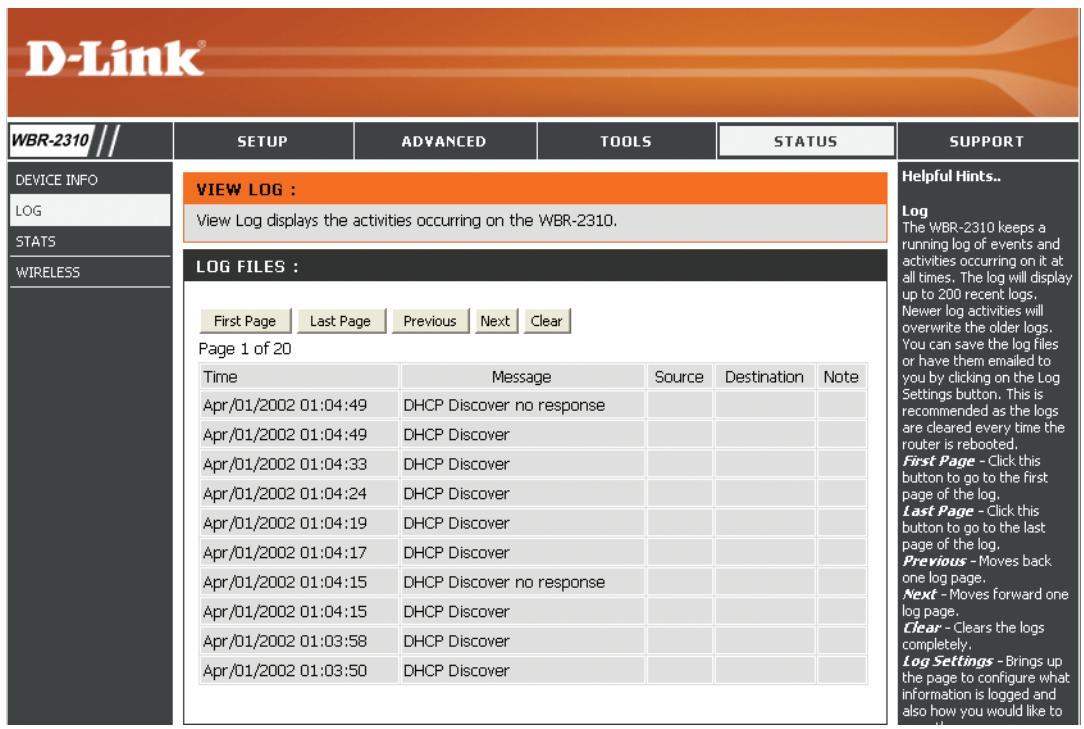

Le routeur haut débit conserve un journal des événements et des activités qui le concernent. Si le péripérisque est réinitialisé, les journaux sont automatiquement effacés. Vous pouze enregistrer les fichiers journaux sous Log Settings
(Paramètres du journal.
SMTP Server/IP L'adresse du serveur SMTP utilisé pour l'envoi Address (Adresse des journaux.
IP du serveur
SMTP) :
Email Address L'adresse électronique où les journaux seront (Adresse envoyés. Cliquez sur Send Mail Now (Envoyer
électronique): le courrier électronique maintainant) pour envoyer le courrier électronique.
Save Log File to This option permits d'enregistrer le journal du Local Hard Drive: routeur dans un fichier sur votre ordinateur.
Log Type (Type de Sélectionnéz le type d'alerte que vous souhaitez journal): consigner.
Device Information (Informations sur le périphérique)
Cette page affiche les informations actuelles sur le WBR-2310, ainsi que sur le réseau local, le réseau et le réseau sans fil.
Si vous connexion au reseau etendu est configurée pour une adresse IP dynamique, des boutons Release (Liberer) et Renew (Renouveler) apparaisent. Utilisez le bouton Release (Liberer) pour vous disconnecter de votre FAI et utilisez le bouton Renew (Renouveler) pour vous y connecter.
Si vous connexion au reseau etendu est configurée pour PPPoE, les boutons Connect (Connexion) et Disconnect (Déconnexion) apparaissent. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton Connect (Connexion) pour l'étabrir.
LAN (Réseau Affiche l'adresse MAC et les paramètres de local): l'adresse IP privée (locale) du routeur.
WAN (Réseau Affiche l'adresse MAC et les paramètres de étendu): l'adresse IP publique du routeur.
Wireless (Sans Affiche l'adresse MAC sans fil et les paramètres fil): de votre réseau sans fil, comme le SSID et le canal.
First Page La première page du journal. (Première page):
Last Page La dernière page du journal. (Dernière page):
Previous Renvoie à la page précédente. (Précédent):
Next (Suivant): Renvoie à la page suivante.
Clear (Effacer): Efface tous les journaux.
Log (Journal)
Statistiques

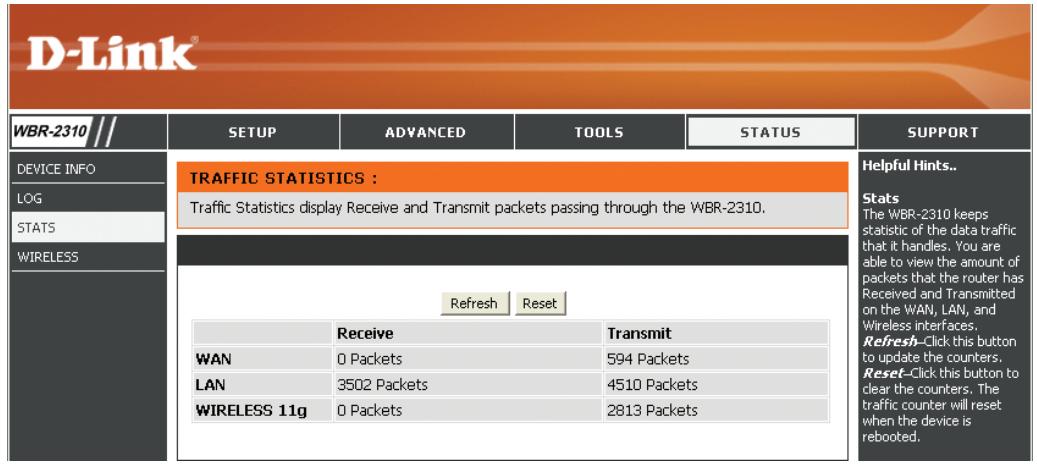

L'écran suivant affiche les Traffic Statistics (Statistiques du traffic). Elle vous permet d'afficher le nombre de paquets passant par le WBR-2310 sur les ports du réseau étendu et local. Le compteur de traffic se réinitialise si le péripérisque est redémarré.
Sans fil
Le tableau de clients sans fil affiche une liste de clients sans fil actuellément connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC du client sans fil connecté.
Assistance
D-Link
WBR-2310
SETUP
ADVANCED
TOOLS
STATUS
SUPPORT
MENU
SUPPORT MENU
Setup
Internet
- Wireless Settings
Network settings
Advanced
- Virtual Server
- Port Forwarding
Application Rules
Network Filter
Website Filter - Firewall Settings
Advanced Wireless
Advanced Network
Tools
Sécurité du réseau sans fil
Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le
WBR-2310 offre les types de sécurité suivants :
WPA2-PSK (clé pré-partagée)
WPA-PSK (clé pré-partagée)
Définition du WEP
WEP est l'acronyme de Wired Equivalent Privacy. Il repose sur la norme IEEE 802.11 et utilise l'algorithmme de cryptage RC4. Le WEP renforce la sécurité car il crypte les données sur votre réseau sans fil pour les protégger à mesure qu'elles sont transmises d'un pérophérique sans fil à l'autre.
Pour pouvoir acceder à un réseau WEP, vous devez connaître la clé. La clé est une chaine de caractères créé par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C'est celui-ci qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saisissant une chaine au format hexadecimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumeric). Le format ASCII vous permet de saisir une chaine plus facile à mémoriser. Cette chaine ASCII est ensuite convertie au format hexadecimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.
Définition du WPA
Le WPA (Wi-Fi Protected Access) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).
Voici les 2 principales améliorations par rapport au WEP :
- Amélioration du cryptage des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et en ajoutant une fonction de contrôle d'intégrité, ce qui garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
- Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et VOLER. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir quends les utilisateurs autorisés peuvent acceder au réseau.
Le WPA-PSK/WPA2-PSK utilise un mot de passer ou une clé pour authenticateur votre connexion sans fil. La clé est un mot de passer alphanumérique complenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre routeur ou votre point d'accès sans fil.
Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que leurs utilisateurs autorisés peuvent acceder au réseau.

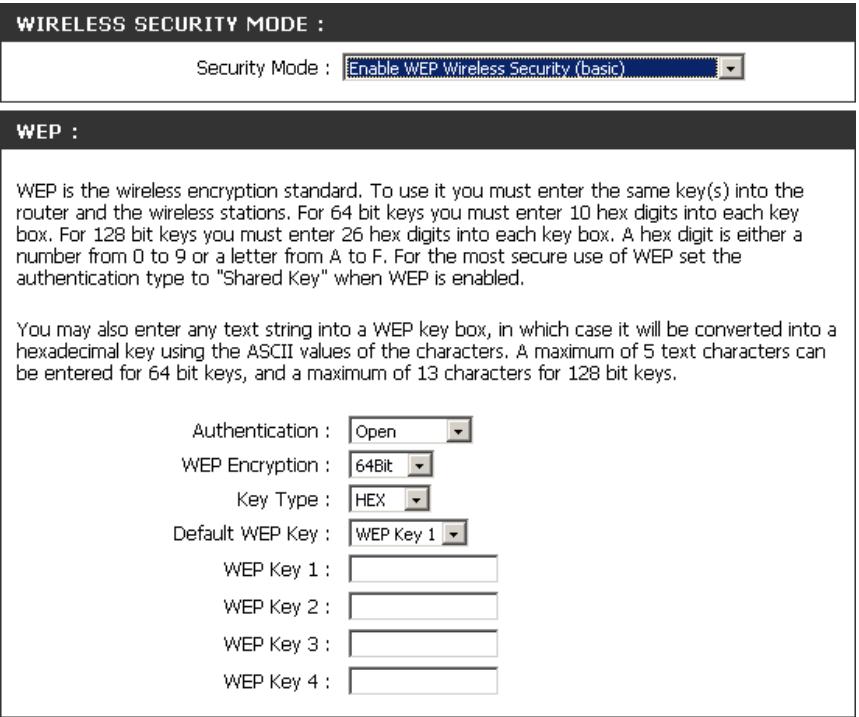

Configuration du mode WEP
Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez établit une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless (sans fil) à gauche.
- À côté de Security (Sécurité), Sélectionnez WEP.
3.À côté de Authentication (Authentication), sélectionnez Shared Key (Clé partagée). - Sélectionnez le chiffrement 64 bits ou 128 bits dans le menu déroulant à côté de WEP Encryption (Cryptage du WEP).
- À côté de Key Type (Type de clé), Sélectionnez Hex (Hexadécimale) ou ASCII.
Hex (récommandé) : les lettres de A à F et les chiffres de 0 à 9 sont valides.
ASCII : tous les chiffres et toutes les lettres sont valides.
- À côté de Key 1 (Clé 1), saisissez la clé WEP que vous creez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouvez saisir jusqu'à 4 clés différentes.
- Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres. Si vous configUREZ le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saisissiez la même clé WEP que celle du routeur.
Configuration du WPA/WPA2 Personal
Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côte gauche.
- En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA seulement (amélioré)], Enable WPA2 Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA2 seulement (amélioré)]) ou Enable WPA/WPA2 Wireless Security (enhanced) [Activer la sécurité sans fil WPA/WPA2 (Amélioré)].
-
En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES, ou Auto.
Security Mode: Enable WPA Wireless Security (enhanced)
WPA requires stations to use high grade encryption and authentication.
Cipher Type: TKI
Personal/Enterprise：F
Passphrase :
Confirmed Passphrase : -
En regard de PSK/EAP, Sélectionnez PSK.
- En regard de Passphrase Key (Clé pré-partagée), saisissez une clé (phrase de passer). Entrez la clé sous forme de phrase de passer au format ASCII aux deux extrémités de la connexion sans fil. Elle doit comprendre entre 8 et 63 caractères.
- Enter the passphrase again next to Confirmed passphrase.
- Cliquez sur Save Settings (Enregistrer les parametes) pour enregistrer vos parametes. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA-PSK (ou WPA2-PSK) sur votre adaptateur et que vous saississiez le même mot de passer que celui du routeur.
WIRELESS SECURITY MODE :
WPA：

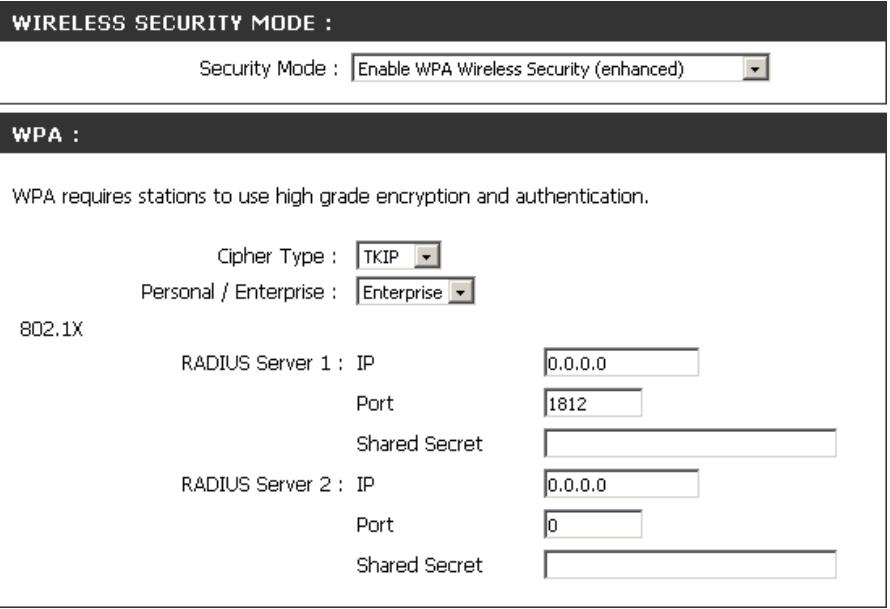

Configuration du WPA/WPA2 (RADIUS)
Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.
- Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côté gauche.
- En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA seulement (amélioré)], Enable WPA2 Only Wireless Security (enhanced) [Activer la sécurité sans fil WPA2 seulement (amélioré)]) ou Enable WPA/WPA2 Wireless Security (enhanced) [Activer la sécurité sans fil WPA/WPA2 (Amélioré)].
- En regard de Cipher Type (Type de chiffrement), Sélectionnez TKIP, AES, ou Auto.
- En regard de PSK/EAP, Sélectionnez EAP.
- En regard de RADIUS Server 1 (serveur RADIUS 1), saisissez l'IP Address (Adresse IP) de votre serveur RADIUS.
- En regard de Port, saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut
- En regard de Share Secret (Secret partagé), saississez la clé de sécurité.
- Si vous étés équipé d'un serveur RADIUS secondaire, saisissez son adresse IP, son port et sa clé secrête.
- Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
Connexion à un réseau sans fil À l'aide de l'utilitaire Windows Vista®
Les utilisateurs de Windows Vista® peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista®, comme indiqué ci-dessous.

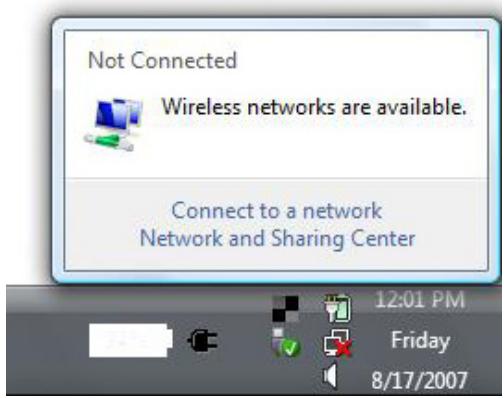

Si la boîte de dialogue Résaux sans fil détectés s'affiche, cliquez au centre de la boîte pour acceder à l'utilitaire.
ou
Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, en regard de l'heure). Sélectionnez Connexion à un réseau.
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur Connexion.
Si vous obtenez un bon signal, mais que vous ne pouze pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Configurer le réseau sans fil sécurisé
Il est recommandé d'activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d'accès sans fil avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé de sécurité ou le mot de passée utilisés.
- Ouvrez l'utilitaire sans fil de Windows Vista® en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connexion à un réseau.

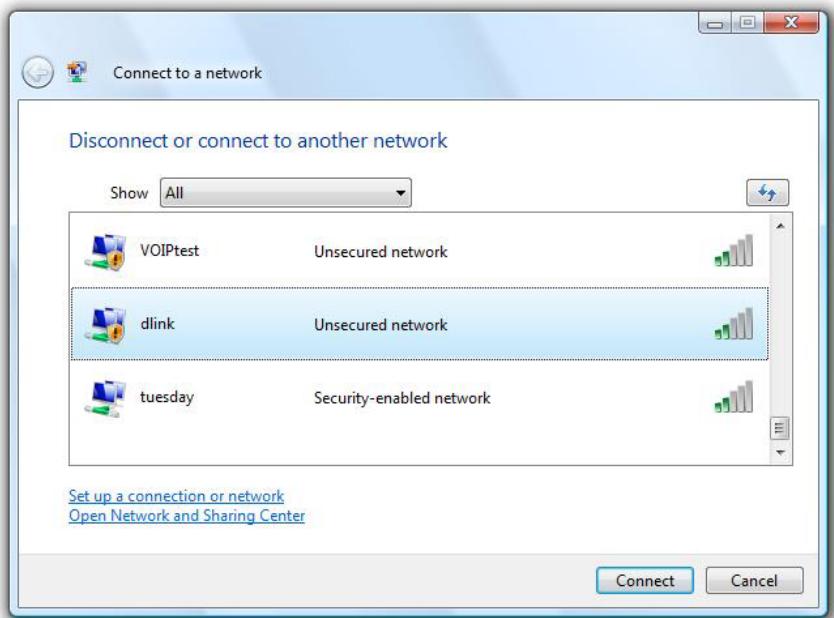

- Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.
- Entre la même clé de sécurité ou le même mot de passer que celle du routeur, puis cliquez sur Connexion.
La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue,veuillez vérifier que les paramétres de sécurité sont corrects. La clé ou le mot de passedevoir estre strictementidentiquesàceux du routeur sans fil.
Connexion à un réseau sans fil À l'aide de Windows® XP
Les utilisateurs de Windows® XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire

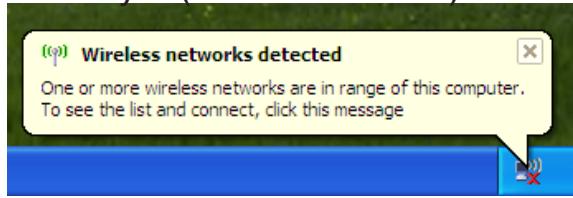

Si l'infobulle Rèseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.
ou

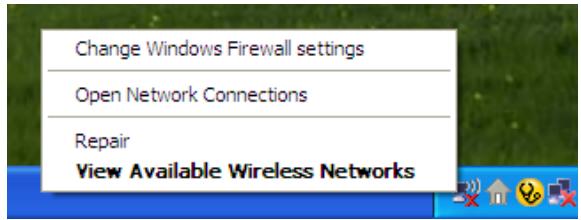

Cliquez avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran, en regard de l'heure). Sélectionnez Afficher
L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur Connexion.
Si vous obtenez un bon signal, mais que vous ne pouze pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
Configuration de WEP
Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

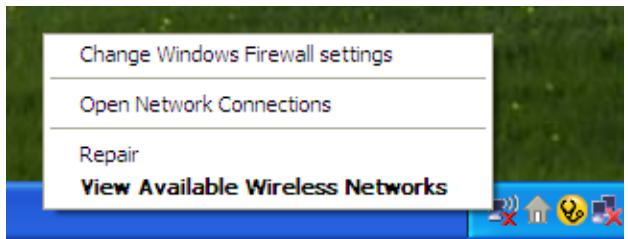

- Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
- Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connecter.
- La boîte de dialogue Connexion réseau sans fil apparait. Saisissez le mot de passer WEP, puis cliquez sur Connecter.
La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue,veuilles vérifier que les paramètres de WEP sont corrects. Le mot de passew WEP doit être strictement identique à celui du routeur sans fil.
Configuration de WPA-WPA2
Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.
-

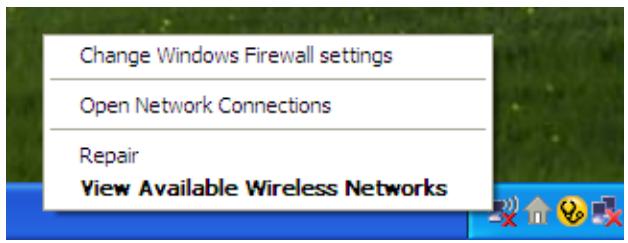

Ouvrez l'utilitaire sans fil de Windows® XP en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez View Available Wireless Networks (Afficher les réseaux sans fil disponibles).
-

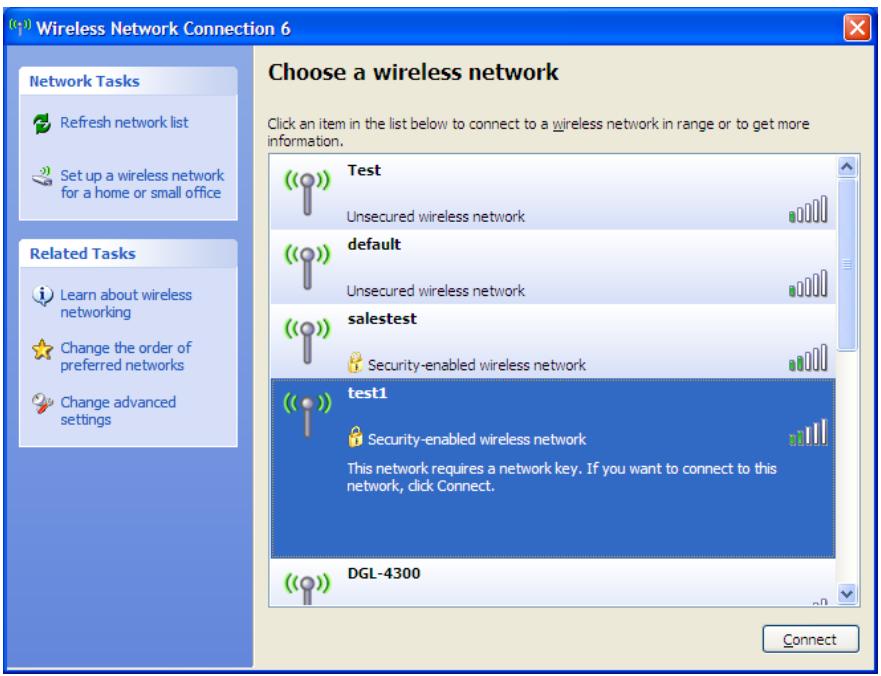

Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connector).
- La boîte de dialogue Wireless Network Connection (Connexion réseau sans fil) apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connect (Connector).
La connexion au réseau sans fil peutmettre 20 à 30 secondes pour devenir effective. Si elle échoue,veuillez vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passage WPA-PSK doit être strictement identique à celui du routeur sans fil.
Résolution des problèmes
Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du WBR-2310. Lisez les descriptions suivantes si vous rencontres des problèmes. (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)
1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?
Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Notre ordinateur doit se couver sur le même sous-reseau IP pour se connecter à l'utilitaire Web.
-
Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :
-
Internet Explorer 5.5 ou une version supérieure
- Netscape 6 ou une version supérieure
- Mozilla 1.2.1 (5.0) ou une version supérieure
- Opera 6.0 ou une version supérieure
- Safari 1.0 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
- Camino 0.7 ou une version supérieure
-
Firefox 0.8 ou une version supérieure
-
Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le péripérisque. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du péripérisque, si possible. Si l'ordinateur est étéint, le voyant l'est peut-être également.
-
Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
-
Configurez vos paramètres Internet :
-
Allez dans Start > Settings > Control Panel (Démarrer > Paramètres > Panneau de configuration). Double-cliquez sur l'icone Internet Options (Options Internet). Sous l'onglet Security (Sécurité), cliquez sur le bouton Reset all zones to default level (Rétablir toutes les zones au niveau par défaut).
- Cliquez sur l'onglet Connection (Connexions), puis définissez l'options dial-up (numérorotation) sur Never Dial a Connection (Ne jamais établit de connexion). Cliquez sur le bouton LAN Settings (Paramètres du réseau local). Veillez à ce que rien ne soit coché. Cliquez sur OK.
- Dans l'onglet Advanced (Avances), cliquez sur le bouton Restore advanced settings (Rétablir les paramètres avances). Cliquez trois fois sur OK.
-
Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.
-
Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.
- Si vous ne parvenez toujours pas à acceder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.
2. Que doit je faire si j'oublie mon mot de passer ?
Si vous oubliez votre mot de passer, vous nevez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.
Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, le nom d'utilisateur est administré; laissez la case de mot de passer vide.
3. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des couriers électroniques lorsque je me connecte via mon routeur ?
Si vous avez des difficultés à envoyer ou receivevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).
Remarque : Les utilisateurs d'AOL DSL+ doivent utiliser une MTU de 1400.
Pour couver la taille de MTU appropriée, vous doivent réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agit d'un autre ordinateur ou d'une URL.
- Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
- Les utilisateurs de Windows® 95, 98 et ME saisissant command (commande) (les utilisateurs de Windows® NT, 2000 et XP saisissant cmd), puis appuiert sur Enter (Entree) (ou OK).
Lorsque la fenetre s'ouvre, vous nevez realiser un ping spcia. tllisez la syntaxe suivante: Pinging yahoo.com [66.94.234.13] with 1482 bytes of data: ping [url] [-f] [-l] [valeur MTU] Packet needs to be fragmented but DF set. Packet needs to be fragmented but DF set. Packet needs to be fragmented but DF set.
Example : ping yahoo.com -f -l 1472
Vous doivent commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔ response, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).
Après avoir trové votre MTU, vous pouvez maintainant configurerer votre routeur à l'aide de la taille de MTU appropriée.
Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :
- Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
- Saisissez votre nom d'utilisateur (admin) et votre mot de passer (vierge par défaut). Cliquez sur OK pour acceder à la page de configuration Web du périphérique.
- Cliquez sur l'onglet Home (Accueil), puis sur le bouton WAN (Réseau étendu).
- Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur le bouton Apply (Appliquer) pour enregistrer vos paramètres.
- Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continue à la modifier par étapes de dix.
Bases de la technologie sans fil
Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permit d'accéder en toute sécurité aux données que vous VOULEZ, quand et où vous le VOULEZ. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.
Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio只不过 que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.
Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.
Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un routeur sans fil est un pérophérique qui sert à créé ce lien.
Définition de « sans fil »
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. La technologie Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.
Pourquoi la technologie sans fil D-Link ?
D-Link est non seulement le leader mondial, mais aussi le concepteur, développement et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.
Comment la technologie sans fil fonctionne-t-elle ?
La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'acceder au réseau. Vous devez vous couver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil et le réseau personnel sans fil.
Réseau local sans fil
Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustré) permet de transférer le signal jusqu'à 9 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.
Réseau personnel sans fil
Le bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les péripériques bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.
La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les péripériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, ordinateurs portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).
Qui utilise la technologie sans fil ?
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.
Accueil
- Offre un accès haut débit à toutes les personnes du domicile
- Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
- Élimination des câbles dans toute la maison
- Simplicité d'utilisation
Petite entreprise et entreprises à domicile
Maîtrisez tout à domicile, comme vous le fériez au bureau
- Accès distant au réseau de votre bureau, depuis votre domicile
- Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
- Inutile de dédier de l'espace au bureau
Où la technologie sans fil est-elle utilisé ?
La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Lesgens approucem leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »
En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.
Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configuration et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.
Conseils
Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.
Centralisez votre routeur ou point d'accès
Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si votre domicile possède deux étages, un repétateur sera peut-être nécessaire pour DPRer le signal et éndre la portée.
Élimination des interférences
Placez les apparciels menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparciils dans
Sécurité
Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au Manuel du produit pour de plus amples informations.
Modes sans fil
D'une manière générale, il existe deux modes de mise en réseau :
- Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
- Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil ou plus).
Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les péripériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.
Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.
Bases de la mise en réseau
Vérification de l'adresse IP
Après avoir installé votre nouvel adaptateur D-Link, les paramètres TCP/IP doivent par défaut être définis pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillage procédér comme suit.
Allez dans Start > Run (Démarrer>Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK. (les utilisateurs
de Windows® Vista saisissant cmd dans le champ Rechercher).
À l'invite de commande, saisissez ipconfig, puis appuyez sur Entrée.
L'IP address (adresse IP), le subnet mask (masque de sous-réseau) et la default gateway (passerelle par défaut) de votre adaptateur s'affichent.
Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres du routeur. Certains programmes
logiciels pare-feuxBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.
Attribution statique d'une adresse IP
Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP et si vous poulez attribuer une adresse IP statique, veuillez proceder comme suit :
Étape 1
Windows® Vista - Cliquez sur Demarrer > Panneau de configuration > Reseau et Internet > Centre reseau et partage > Gérer les connexions reseau.
Windows® XP - cliquez sur Demarrer > Panneau de configuration > Connexions reseau.
Windows® 2000 - sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage reseau > Propriétés.
Étape 2
Cliquez avec le bouton droit de la souris sur Connexion au réseau local, qui representatione votre adaptateur réseau, puis selectionnee Propriétés.
Étape 3
Sélectionnez Protocole Internet (TCP/IP), puis cliquez sur Propriétés.
Étape 4

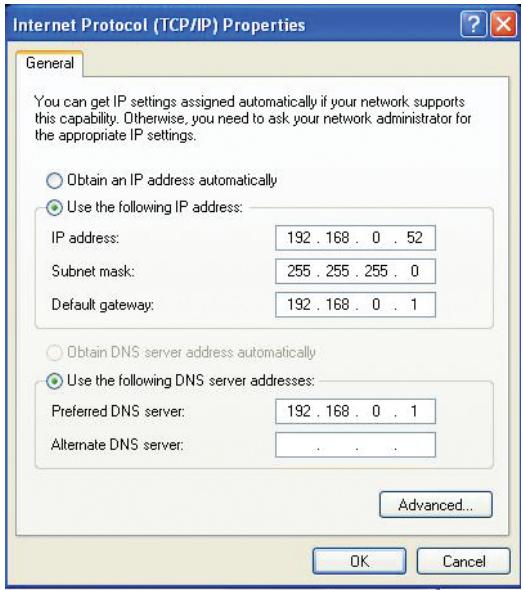

Cliquez sur Utiliser l'adresse IP suivante, puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.
Exemple : Si l'adresse IP du réseau local du routeur est 192.168.0.1, faites de 192.168.0.X vous adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choisi n'est pas utilisé sur le réseau. La passerelle par défaut doit être définie comme celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).
Le DNS principal doit être identique à celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le DNS secondaire est inutile ; vous pouvez également saisir un serveur DNS provenant de votre fournisseur d'accès Internet.
Étape 5
Cliquez deux fois sur OK pour enregistrer vos paramètres.
Caractéristiques techniques
Normes
- IEEE 802.11g
- IEEE 802.11b
- IEEE 802.3
- IEEE 802.3u
Passerelle VPN / Sessions multiples
PPTP
L2TP
- IPSec
Gestion du périphérique
- Gestion Web - Internet Explorer v6 ou ultérieure ; Netscape Navigator v6 ou ultérieure ; ou autres navigateurs compatibles Java.
- Serveur et client DHCP
Débits du signal sans fil*
- 108 Mbits/s
- 54 Mbits/s - 48 Mbits/s
- 36 Mbits/s - 24 Mbits/s
- 18 Mbits/s - 12 Mbits/s
- 11 Mbits/s - 9 Mbits/s
- 6 Mbits/s - 5,5 Mbits/s
- 2 Mbits/s -1 Mbits/s
Sécurité
- WPA - Wi-Fi Protected Access (TKIP, MIC, IV Expansion, authentication par clé partagée)
- 802.1x
- WEP sur 64/128 bits
Contrôle d'accès au support (MAC)
CSMA/CA avec.accusé de réception ACK
Plage de fréquences
2,4 GHz à 2,462 GHz
Portée du signal sans fil*
- Intérieur: jusqu'à 100 metres
- Extérieur : jusqu'à 400 metres
Technologie de modulation
-
Multiplexage par répartition de fréquence orthogonale (OFDM)
-
Modulation par codes complémentaires (CCK)
Sensibilité du récepteur
OFDM 54 Mbits/s, PER 10% , -68 dBm
OFDM 48 Mbits/s, PER 10% , -68 dBm
OFDM 36 Mbits/s, PER 10% , -75 dBm
OFDM 24 Mbits/s, PER 10% , -79 dBm
OFDM 18 Mbits/s, PER 10% , -82 dBm
OFDM 12 Mbits/s, PER 10% , -84 dBm
- CCK 11 Mbits/s, PER 8 % , -82 dBm
OFDM 9 Mbits/s, PER 10% , -87 dBm
OFDM 6 Mbits/s, PER 10% , -88 dBm
- CCK 5,5 Mbits/s, PER 8 % , -85 dBm
- QPSK 2 Mbits/s, PER 8 % , -86 dBm
- BPSK 1 Mbit/s, PER 8%, -89 dBm
Puisssance de sortie de I'emeteur
15 dBm ± 2 dB
Type d'antenne externe
Détachable à connecteur unique SMA inversé
Voyants lumineux
-
Alimentation
-
Réseau étendu
-
Réseau local sans fil
-
Réseau local (10/100)
Température de fonctionnement
0^ C à 55^ C
Humidité
95 % maximum (sans condensation)
Entrée d'alimentation
Alimentation externe 5 V CC, 2.4 A
Sécurité et Émissions
FCC
Dimensions
- L = 190,5 mm
- P = 116,84 mm
- H = 35 mm
Poids
Environ 300 grammes
Garantie
3 ans
D-Link fournit un support technique gratuite aux clients des États-Unis et du Canada pendant la durée de la période de garantie de ce produit. Les clients des États-Unis et du Canada peuvent contacter le support technique de D-Link à travers notre site Web ou par téléphone.
Avant de contacter le support technique, veuillez avoir les informations suivantes à disposition :
- Le numéro de modulo du produit (par exemple, WBR-2310)
- La version du matériel du routeur [se trouvant sur l'étiquette sous le routeur (par exemple rev A1)]
- Le numéro de série (Número s/n se trouvant sur l'étiquette sous le routeur).
Vouss trouverezdesmisesa jourlogicielleset de la documentationutilisateur surle siteWebdeD-Linkaisiqu'une foireaux questionset desréponsesaux questionstechniques.
Pour les clients à l'intérieur du Canada :
L'assistance par Telefoné :
(800) 361-5265
Anglais : 24 heures - 7 jours
François : Lundi - Vendredi 12h - 21h
Assistance sur Internet :
http://support.dlink.ca
Garantie
Soumis aux conditions generales énoncées dans les présentes, D-Link Canada, Inc. (« D-Link ») offre la Garantie limitée suivante :
Uniquement à la personne ou à l'organisation qui a acheté le produit auprès de D-Link ou d'un revendeur ou distributeur/agreeé, et
- Uniquement pour les produits achetés auprès de D-Link ou d'un revendeur ou distributeur agreeé, et livrés au Canada.
Garantie limitée :
D-Link garantit que la partie matérielle du produit D-Link présente ci-dessous (« Matériel ») est exempte de vis de matériel et de main d'oeuvre dans des conditions d'utilisation normales, à compter de la première date d'achat au détail du produit et pendant la période stipulée ci-dessous (« Période de garantie »), sauf mention contraire.
- Matériel (à l'exclusion des alimentations et des ventilateurs) : Un (1) an
- Alimentations et ventilateurs: Un (1) an
- Pièces et kits de rechange : Quatre-vingt dix (90) jours
Le seul recours exclusif du client et l'entière responsabilité de D-Link et de ses fournisseurs, couverts par cette Garantie limitée sont, à la discrétion de D-Link, la réparation ou le remplacement du Matériel défectueux pendant la Période de garantie, sans frais pour le propriétaire d'origine, ou le remboursement du prix d'achat réellement payé. Toute réparation ou remplacement seront réalisés par D-Link, dans un bureau de réparation D-Link agrée. Le matériel de remplacement n'est pas nécessairement nouveau, ni identique du point de vue de la conception, du modele ou des pieces. À sa discrétion, D-Link remplace le Matériel défectueux ou toute piece le composant par tout produit reconditionné que D-Link estime raisonnablement être substantiellement équivalent (ou supérieur) dans tous les aspects matériels au Matériel défectueux. Le matériel réparé ou de remplacement est garanti pendant le reste de la Période de garantie initiale ou quatre-vingt dix (90) jours, selon la durée la plus longue, et est soumis aux mêmes limites et exclusions. Si le défaut de matériel ne peut pas être réparé ou si D-Link estime qu'il est peu pratique de réparer ou de remplacer le Matériau défectueux, le prix réellement payé par l'acheteur initial pour le Matériel défectueux sera rembourse par D-Link au retour du Matériel défectueux. Tous Matériel ou pieces le composant remplacés par D-Link ou pour lesquels le prix d'achat est rembourse deviennent la propriété de D-Link lors de leur remplacement ou remboursement.
Garantie logicielle limite :
D-Link garantit que la partie logicielle du produit (« Logiciel ») est substantiellement conforme aux caractéristiques fonctionnelles actuelles de D-Link concernant le Logiciel, comme énoncé dans la documentation applicable, à compter de la date d'achat au détail initiale du Logiciel et pendant une durée de quatre-vingt dix (90) jours (« Période de garantie du logiciel »), attendu que le Logiciel est correctement installé sur du matériel agréé et exploité comme indiqué dans sa documentation. D-Link garantit en outre que pendant la Période de garantie du logiciel, le support magnétique sur lequel D-Link délivre le Logiciel sera exempt de défaut physique. Aux termes de cette Garantie limitée, le seul recours exclusif du client et l'entière responsabilité de D-Link et de ses fournisseurs sont, à la déscription de D-Link, le remplacement du Logiciel non conforme (ou le support défectueux) par un logiciel substantièlement conforme aux caractéristiques fonctionnelles de D-Link concernant le Logiciel ou le remboursement de la partie du prix d'achat réellement payé correspondant au Logiciel. Sauf accordécrit contraire avec D-Link, le Logiciel de remplacement est seulement fourni au détenteur de la licence initiale et est soumis aux conditions générales de la licence accordée par D-Link pour le Logiciel. Le Logiciel de remplacement est garanti pendant le reste de la Période de garantie initiale et est soumis aux mêmes limites et exclusions. Si la non-conformité du matériel ne peut pas être réparée ou si D-Link estime à sa seule discrétion qu'il est peu pratique de replacer le Logiciel non conforme, le prix payé par le détenteur initial de la licence pour le Logiciel non conforme sera rembourse par D-Link attendu que le Logiciel non conforme (et toutes ses copies) lui soit renvoyé au préalable. La licence accordée pour tout Logiciel ayant fait l'objet d'un remboursement prend fin immédiatement.
Rejet de garantie :
La Garantie limitée fournie ci-après pour les parties Matériel et Logiciel des produits D-Link ne s'applique pas et ne prend pas en charge les produits remis à neuf et tout produit acheté lors d'une vente de liquidation d'inventaire ou d'une vente de liquidation ou lors toute autre vente où D-Link, les vendeurs ou les liquidateurs rejettent expressément leur obligation de garantie concernant le produit. Dans ce cas, le produit est vendu « en l'état », sans garantie d'aucune sorte, y compris et sans limitation, la Garantie limitée énoncée dans les générées, nonobstant toute clause contraire citée aux termes des générées.
Soumission d'une réclamation :
Le client doit returner le produit au point d'achat original en vertu de la politique sur les retours. Dans l'éventualité où la période de garantieaurait expiré et que le produit est sous garantie, le client doit soumettre une réclamation à D-Link en procédant comme suit :
- Les clients doivent soumettre leur coupon de caisse (préuve d'achat) même si le produit a été enregistré. Sans coupon de caisse, aucune réparation sous garantie ne sera effectuee. L'inscription du produit ne constitue pas une preuve d'achat.
Le client doit soumettre avec le produit une description ecrite de la defectuosite du materiel ou de la non-conformite du logiciel afin de permettre a D-Link de confirmer celle-ci, ainsi qu'une preuve d'achat du produit (ex., une copie du coupon de caisse indiquant la date d'achat du produit) si celui-ci n'a pas ete enregistré.
Le client doit tener un numero d'identification de cas de la part du service de soutien technique de D-Link en appelant le
1-800-361-5265. Ce service aidera le client à remédier à toute défectuosité du produit. Si le produit est jugé défectueux, le client doit obtenir un numéro d'autorisation de retour de matériel (« RAM ») auprès du service à la clientele.
- Suite à l'émission d'un numéro de RAM, le produit défectueux doit être bien emballé dans son emballage original ou l'équivalent, pour empêcher tous dommages durant le transport, et le numéro de RAM doit être clairément indiqué sur l'emballage. Ne pas inclure les manuels ou accessoires dans l'envoi. D-Link ne remplacera que la partie défectueuse du produit, et ne returnera aucun accessoire.
-
Le client doit accycler tous les frais d'expédition à D-Link. Aucun contre remboursement (« COD ») n'est permis. Les produits expériés COD seront refusés par D-Link. Les produits doivent être assurés par le client et expériés à D-Link Canada, Inc., 2180 Winston Park Drive, Oakville, Ontario, Canada L6H 5W1. D-Link ne sera pas responsable des colis perdus en cours de transport vers ses bureaux. Les produits replacés ou réparés seront expériés au client par UPS Ground ou par tout autre service de messagerie choisi par D-Link. Les frais d'expédition de retard seront prépayés par D-Link si vous adresse est située au Canada. Sinon, nous vous expédierons le produit à frais virés. La livraison express est disponible sur demande aux frais du client (port prépayé). D-Link peut refuser ou returner tout produit qui n'est pas bien emballeé et expérié conformément aux exigences susmentionnées, ou si le numéro RAM n'est pas visible sur l'emballage. Le propriétaire du produit accepte de verser à D-Link des frais d'expédition et de manutention raisonnables pour tout produit qui n'est pas emballeé ou expérié conformément aux exigences susportionnées, ou si D-Link détermine que le produit est ni défectueux, ni non conforme.
-
Numéro de téléphone RAM : 1-877-354-6561 Heures d'ouverture : lundi-vendredi, 10 h 30 – 19 h 00, HNE
Éléments non pris en charge :
La Garantie limite fourie par D-Link aux termes des prsentes ne prend pas en charge :
Les produits, qui selon D-Link, ont ete soumis a un abus, un accident, une modification, une altetation, un sabotage, une négligence, une mauvaise utilisation, une installation defectueuse, un manque d'entretien raisonnable, une réparation ou un entretien d'une maniere non indiquée dans la documentation du produit ou si le modèle ou le numero de série a ete modifie, saboté, contrefait ou supprimé, l'st installation initiale, l'st installation et le retrait du produit pour réparation et les frais d'expédition, les ajustements opérationnels pris en charge dans le manuel d'utilisation du produit et la maintenance normale, les dommages fortuits pendant le transport, les pannes dues à une surtension et les dommages cosmétiques, tout matériel, logiciel, microprogramme ou autres produits ou services fournis par une autre personne que D-Link et les produits achetés lors de ventes de liquidation d'inventaire ou de liquidation ou toutes ventes dans lesquelles D-Link, les vendeurs ou les liquidateurs rejettent expressement leur obligation de garantie concernant le produit.
Bien que n'importe qu'elle societe puisse réaliser les travaux de maintenance ou de réparation nécessaires de votre Produit, nous recommendons de faire appel exclusivement au Bureau de réparations D-Link/agréé. Une maintenance ou une réparation réalisée de manière inadaptée ou incorrecte annule cette Garantie limitée.
Rejet d'autres garanties :
À L'EXCEPTION DE LA GARANTIE LIMITÉE ENONCÉE DANS LES PRESENTES, LE PRODUIT EST FOURNI « EN L'ÉTAT», SANS GARANTIE D'AUCUNE SORTE, Y COMPRIS, ETSans S'Y LIMITER, TOUTE GARANTIE QUE QUALITE MARCHANDE, DE CARACTÈRE ADAPTE À UNE UTILISATION PARTICULIERÉ ET DE NON CONTREFAÇON.
SI UNE GARANTIE IMPLICITE NE PEUT PAS ETRE REJETEE SUR UN TERRITOIRE OU UN PRODUIT EST VENDU, LA DUREE DE LADITE GARANTIE IMPLICITE DOIT ETRE LIMITEA A LA DUREE DE LA PÉRIODE DE GARANTIE APPLICABLE ENONCÉE PRÉCEDEMMENT. À L'EXCEPTION DE CE QUI EST EXPRESSEMENT PRIS EN CHARGE AUX TERMES DE LA PRESENTE GARANTIE LIMITÉE, L'INTÉGRALITÉ DU RISQUE LIÉ À LA QUALITÉ, LA SELECTION ET LES PERFORMANCES DU PRODUIT EST SUPPORTÉ PAR L'ACHETEUR DU PRODUIT.
Responsabilité limite :
DANS LA MESURE MAXIMALE AUTORISÉE PAR LA LOI, D-LINK NE SAURAIT ÉTRE TENU POUR RESPONSABLE PAR CONTRAT, NÉLGENCE, STRICTE RESPONSABILITÉ OU AUTRE PRINCIPPE LÉGAL OU MORAL DE TOUTE PERTE D'UTILISATION DU PRODUIT, DÉRANGEMENT OU DOMMAGE DE TOUS ORDRES, QU'IL SOIT DIRECT, SPÉCIAL, ACCIDENTEL OU CONSÉCUTIF (Y COMPRIS, ET SANS S'Y LIMITER LES DOMMAGES FORTUIS, PERTE DE BÉNÉFICES OU DE PROFITS, ARRÊT DE TRAVAIL, PANNE D'ORDINATEUR OU DYSFONCTIONNEMENT, PANNE D'AUTRE ÉQUIPEMENT OU DE PROGRAMMES INFORMATIQUES AUXQUELS LE PRODUIT D-LINK EST CONNECTÉ, PERTE D'INFORMATIONS OU DE DONNÉES CONTENUES DANS, ENREGISTRÉES SUR OU INTÉGREES DANS TOUT PRODUIT RENVOYÉ À D-LINK AU TITRE DU SERVICE DE GARANTIE) RÉSULTANT DE L'UTILISATION DU PRODUIT, LIÉ AU SERVICE DE GARANTIE OU ÉMANANT D'UNE RUPTURE DE LADITE GARANTIE LIMITÉE, MÈME SI D-LINK A ETÉ AVERTI DE LA POSSIBILITÉ D'UN TEL DOMMAGE. LE SEUL RECOURS POUR RUPTURE DE LA GARANTIE LIMITÉE SUSMENTIONnée EST LA RÉPARATION, LE REMPLACEMENT OU LE REMBOURSEMENT DU PRODUIT DEFECTUEUX OU NON CONFORME. LA RESPONSABILITÉ MAXIMALE DE D-LINK AU TERMES DE CETTE GARANTIE EST LIMITÉE AU PRIX D'ACHAT DU PRODUIT PRIS EN CHARGE PAR LA GARANTIE. LES GARANTIES ET RECOURS EXPRESS ÉCRITS SUSMENTIONNES SONT EXCLUSIFS ET REMPLACENT Toute AUTRE GARANTIE OU RECOURS, EXPRESS, TACITES OU LÉGAUX.
Loi applicable :
Cette garantie limitée est regie par les lois de la Provice de l'Ontario et les lois federales du Canada applicables aux prsentes. Certaines provinces interdisent I'exclusion ou la limitation des dommages indirects ou accessoires, ou les limitations concernant la durée de la garantie tacite. Les limitations et exclusions qui precedent ne s'appliquent peut'être pas a vous. Cette garantie limite you confere des droits légaux particuliers, et you pourriez donc jour d'autres droits selon notre province de residence.
Marques commerciales :
D-Link est une marque déposée de D-Link Canada, Inc. Les autres marques ou marques déposées appartiennent à leurs propriétaires respectifs.
Déclaration de copyright :
Aucune partie de cette publication ou de la documentation jointe à ce produit ne peut être reproductive, sous qu'elle forme que ce soit et par quelque moyen que ce soit, ni utilisée pour creer des dérivés, comme la traduction, la transformation ou l'adaptation, sans permission de D-Link Corporation/D-Link Canada, Inc., comme stipulé par le Copyright Act américain de 1976 et les amendements apportés à celui ci. Le contenu est soumis à modification sans préavis.
Copyright 2005 par D-Link Corporation/D-Link Canada, Inc. Tous droits réservés.
Avertissement de marque CE :
Ce produit est de classe B. Dans un environnement domestique, il peut produit des interférences radio. Dans ce cas, l'utilisateur peut être tenu de prendre des mesures ajustées.
Déclaration FCC :
Cet équipement a ete teste et s'avre conforme aux limites aplicables aux appareils numériques de classe B, conformement a la partie 15 des Regles FCC. Ces limits sont destinées à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut rayonner une energia de radiofrquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produit des interférences nuisibles avec la communication radio. Cependant, il n'est pas garantit qu'aucune interference ne se produise dans une installation donnée. Si cet équipement produit des interférences nuisibles à la reception de la radio ou de la télévision, ce qui peut etre déterminé en eteignant puis en rallumant l'equipement, l'utiliseur est encouraged a essayer de corriger les interférences en prenant une ou plusieurs mesures suivantes :
- Réorientation ou déplacement de l'antenne réceptrice.
- Éloignement de l'équipement et du récepteur.
- Connexion de l'équipment dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.
Pour obtenir des informations détaillées sur la garantie applicable aux produits achetés en-dehors des États-Unis, veuillez contacter votre bureau D-Link local.
Enregistrement
L'enregistrement du produit est entièrement volontaire ; si ce formulaire n'est pas rempli ou renvoyé, cela ne réduit pas votre droit de garantie.
Version 2.2
February 23, 2009
