DWR-730 - Routeur mobile D-LINK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Routeur 3G/4G mobile
Caractéristiques techniques principales	Normes 802.11b/g/n, vitesse jusqu'à 150 Mbps
Alimentation électrique	Batterie rechargeable Li-ion 2000 mAh
Dimensions approximatives	100 x 62 x 14 mm
Poids	150 g
Compatibilités	Compatible avec les réseaux 3G/4G de nombreux opérateurs
Type de batterie	Batterie lithium-ion
Tension	3.7 V
Puissance	Consommation maximale de 5 W
Fonctions principales	Partage de connexion Internet, accès Wi-Fi sécurisé, gestion via interface web
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sous conditions
Sécurité	WPA/WPA2, filtrage MAC, pare-feu intégré
Informations générales utiles	Vérifier la compatibilité avec votre opérateur avant l'achat

FOIRE AUX QUESTIONS - DWR-730 D-LINK

Comment réinitialiser le D-LINK DWR-730 ?

Pour réinitialiser le D-LINK DWR-730, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes, jusqu'à ce que les voyants clignotent.

Pourquoi mon D-LINK DWR-730 ne se connecte-t-il pas à Internet ?

Vérifiez que la carte SIM est insérée correctement et qu'elle est active. Assurez-vous également que les paramètres APN sont correctement configurés dans l'interface de l'appareil.

Comment accéder à l'interface de gestion du D-LINK DWR-730 ?

Connectez-vous à votre réseau Wi-Fi DWR-730, ouvrez un navigateur web et entrez l'adresse IP 192.168.0.1. Utilisez 'admin' comme nom d'utilisateur et mot de passe par défaut.

Comment changer le mot de passe Wi-Fi sur le D-LINK DWR-730 ?

Connectez-vous à l'interface de gestion, allez dans 'Paramètres sans fil', et modifiez le mot de passe dans le champ correspondant. N'oubliez pas de sauvegarder les modifications.

Mon D-LINK DWR-730 chauffe-t-il trop ?

Un léger échauffement est normal. Assurez-vous qu'il est placé dans un endroit bien ventilé. Si l'appareil devient très chaud au toucher, éteignez-le et laissez-le refroidir.

Comment mettre à jour le firmware du D-LINK DWR-730 ?

Accédez à l'interface de gestion, allez dans 'Administration', puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de D-Link et téléversez-la dans l'interface.

Que faire si le signal Wi-Fi est faible ?

Essayez de repositionner le DWR-730 dans un endroit central de votre maison. Évitez les obstacles comme les murs épais et les appareils électroniques qui pourraient interférer avec le signal.

Comment configurer le D-LINK DWR-730 pour un accès à distance ?

Dans l'interface de gestion, allez dans 'Paramètres avancés', puis 'Accès à distance'. Activez cette option et configurez les paramètres selon vos besoins.

MODE D'EMPLOI DWR-730 D-LINK

Manuel d'utilisation

Routeur mobile HSPA+

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Preface

Marques commerciales

Présentation du produit. 1

Contenu de la boîte 1

Configuration système requise 1

Introduction 2

Description du matériel 3

Avant 3

Arriere 4

Éléments à prendre en compte avant d'installer le réseau sans fil 5

Configuration du produit 6

Configuration du Wi-Fi/WPS 7

Utilitaire de configuration Web 8

Assistant de configuration de connexion Internet............ 9

Configuration Internet 12

Paramètres sans fil 13

Configuration manuelle du réseau sans fil............16

Configuration du réseau 17

Paramètres SIM 18

Filtre MAC 19

Paramètres Internet avances 20

Paramètres administrateur 22

Lecteur de carte MicroSD 23

SMS 24

Paramètres d'usine 25

Mise à niveau du microprogramme 26

Infos sur le périphérique 27

Statistiques 28

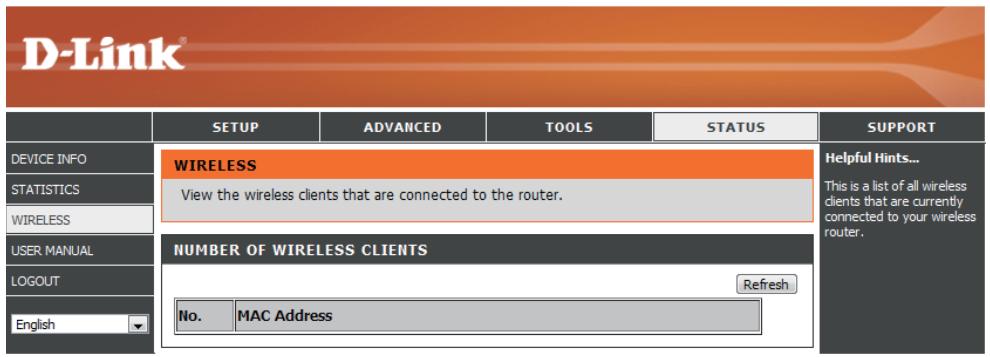

Informations sur le réseau sans fil 29

Assistance 30

Sécurité du réseau sans fil 31

Définition du WEP 31

Configuration du mode WEP 32

Définition du WPA 33

Configuration de WPA-PSK/WPA2-PSK 34

Connexion à un réseau sans fil 35

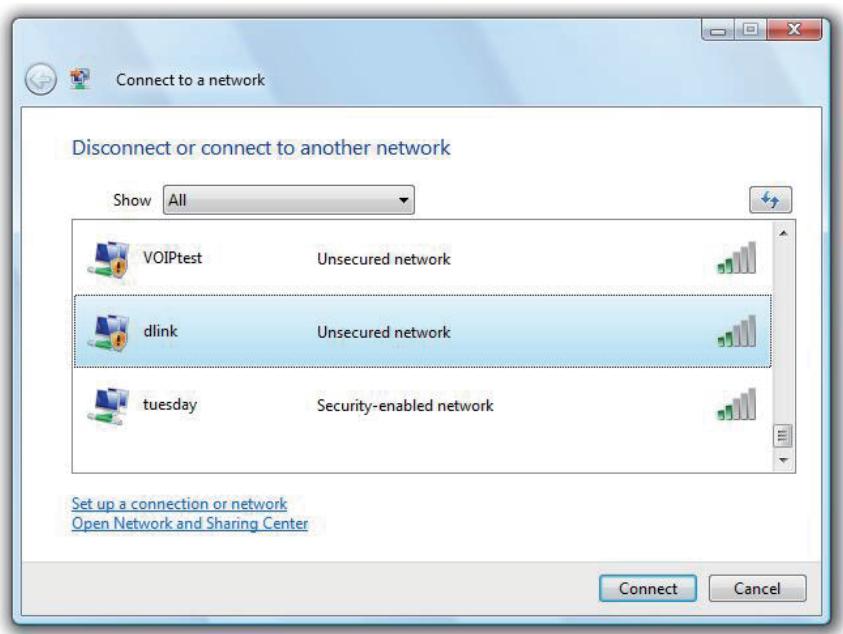

À l'aide de l'utilitaire Windows Vista™ 35

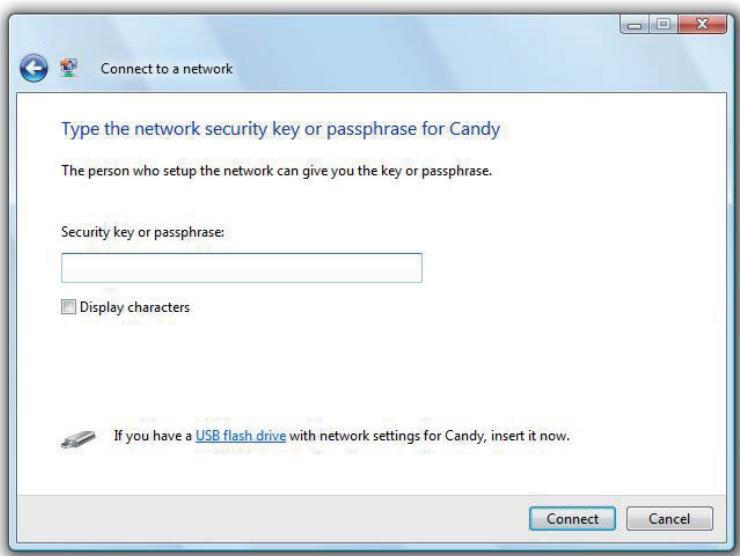

Configuration de la sécurité sans fil 36

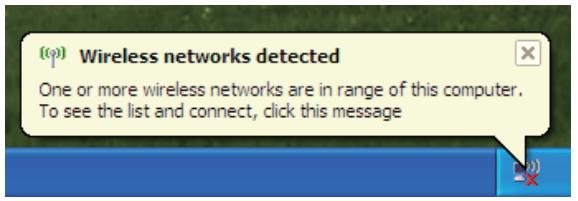

À l'aide de Windows XP 38

Configuration du mode WEP 39

Configuration de WPA-PSK. 41

Résolution des problèmes 43

Bases de la technologie sans fil 45

Définition de « sans fil » 46

Conseils 48

Modes sans fil. 49

Bases de la mise en réseau 50

Vérifiez votre adresse IP . 50

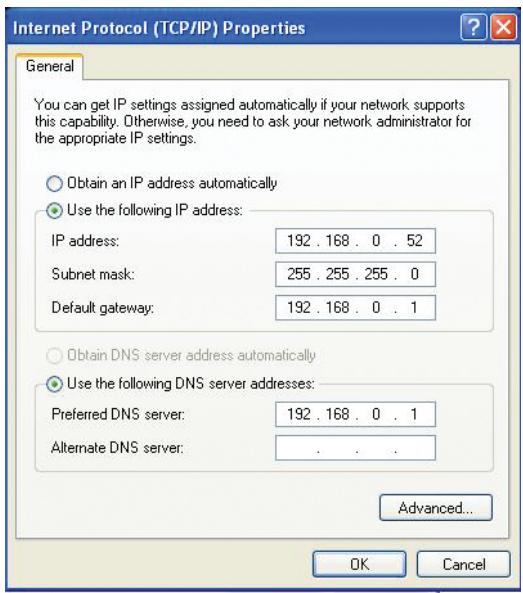

Attribution statique d'une adresse IP 51

Avertissements et déclarations. 52

Caracteristiques techniques 56

Contenu de la boîte

• Routeur mobile HSPA+ DWR-730 D-Link
• Batterie
• Câble USB
• Adaptateur secteur

Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de ce DWR-730 risque de l'endommager et en annule la garantie.

Configuration système requise

• Carte (U)SIM compatible avec service.
• Ordinateur avec système d'exploitation Windows®, Macintosh ou Linux
• Internet Explorer 6 ou version supérieur, Firefox 2.0 ou version supérieur, ou autre navigateur Java (pour la configuration)

1SeIon les services et les conditions disponibles aupres de suaive transporteur.

Introduction

Le routeur mobile HSPA+ DWR-730 D-Link est un routeur 3G de la taille d'une main, fin et suffisamment petit pour tenir dans la poche. Il vous permet d'étabrir une connexion Internet mobile 3G et de la partager, partout et à tout moment.

Le DWR-730 fonctionne comme un routeur Wi-Fi : il permet aux apparciels Wi-Fi, tels que les smartphones, les consoles de jeu portables, les ordinateurs portables ou les caméras numériques, d'acceder aux réseaux 3G via une connexion sans fil. Le DWR-730 peut partager sa connexion 3G avec six clients Wi-Fi. Grâce à la batterie intégrée, il suffit de l'allumer pour offrir aux péripériques une connexion Internet instantanée.

Description du matériel

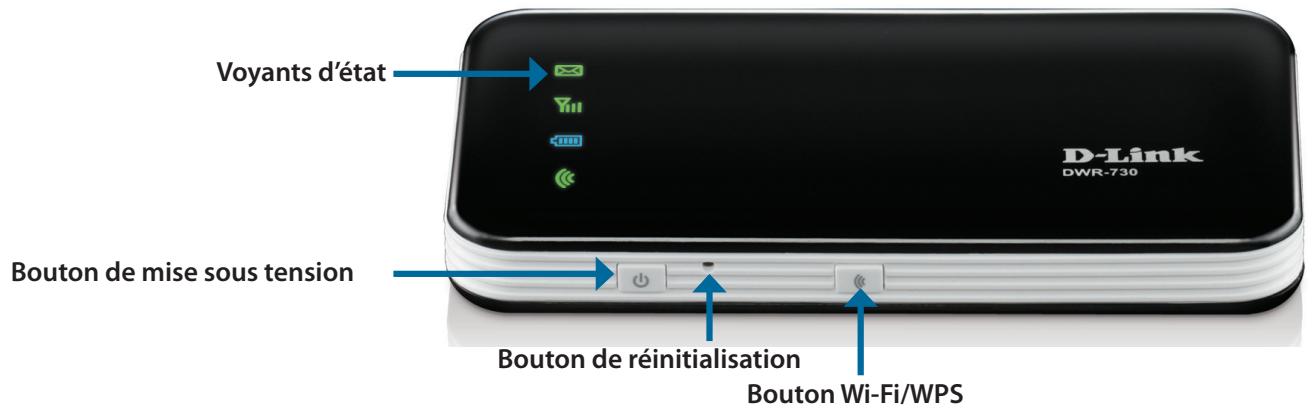

Avant

Voyant	Couleur	Reste allumé	Clignotement (rapide)	Clignotement (lent)
Voyant des SMS	Vert	Nouveau message entrant		Boîte de réception pleine
Voyant du signal	Pourpre	Réseau HSPA+	Transmission en cours
	Bleu	Réseau WCDMA/HSDPA/HSUPA	Transmission en cours
	Vert	Réseau GSM/GPRS	Transmission en cours
	Rouge	Erreur de carte SIM ou pas de service
	Orange	Opérateur itinérant détecté, mais service inactif	Transmission en cours
Voyant de la batterie	Bleu	Batterie rechargée		Capacité comprise entre 100 % et 50 %
	Vert	Capacité comprise entre 99 % et 50 %		Capacité comprise entre 50 % et 10 %
	Rouge	Capacité comprise entre 50 % et 0 %	Capacité inférieure à 3 %	Capacité inférieure à 10 %
Voyant Wi-Fi	Vert	Wi-Fi actif	Transmission en cours	WPS actif

Description du matériel

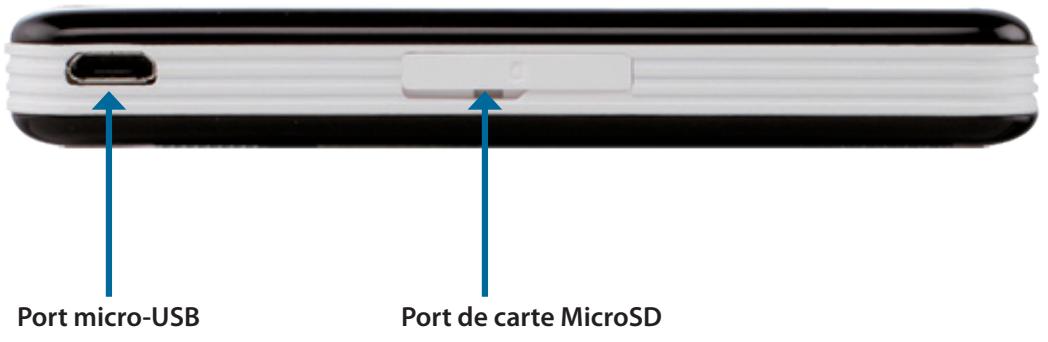

Arrière

Port/voyant	Fonction
Port micro-USB	Se connecte à un PC ou à un adaptateur secteur via le cable USB fourni.
Port de carte MicroSD	Compatible avec une carte MicroSD.

Éléments à prendre en compte avant d'installer le réseau sans fil

1. Limitez le nombre de murs et de plafonds entre le routeur D-Link et les autres périphériques réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 metres.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaissur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaissur. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 mètres d'épaissur. Pour obtenir une meilleure réception, placez les apparciels de sorte que le signal puisse passer directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent affecter les performances sans fil. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuir à la portée.
4. Si vous utilisez des téléphones sans fil de 2,4 GHz, vérifie que leur base est aussi éloignée que possible de votre péripérique sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé. Il arrive que les téléphones sans fil, les péripériques sans fil X-10 et l'équipementlectronique (par ex. ventilateurs plafonniers, éclairages fluorescents et systèmes de sécurité privés) dégrdent considérablement la connectivité sans fil.

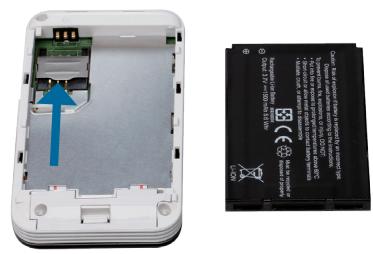

Configuration du produit

1. Œtez le panneau arrêté du DWR-730 et retirez la batterie.
2. Insérez la carte SIM, les contacts dorés pointant vers le bas. Veillez à l'insérer dans le bon sens.
3. Remettez la batterie et le panneau arrêté en place.

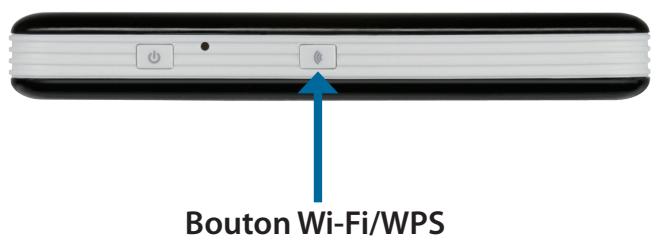

Configuration du Wi-Fi/WPS

• Appuyez brievement (1 seconde) sur le bouton Wi-Fi/WPS pour activer le WPS. Levoyant Wi-Fi/WPS clignote pendant 2 minutes pour permettre aux périphériques de se connecter. Le WPS est désactivé après 2 minutes.
• Appuyez un moment (5 secondes) sur le bouton Wi-Fi/WPS pour activer/désactiver le Wi-Fi. Levoyant Wi-Fi/WPS change en conséquence.

Remarque: Lorsque le lecteur de carte MicroSD est actif, le Wi-Fi est désactivé. Vous ne pouvez réactiver cette fonction qu'en utilisant l'interface Web.

Utilitaire de configuration Web

L'utilitaire de configuration Web vous permet deGERER VOte réseau sans fil. Vos pouze ainsi definir le chiffrement sans fil et contrcler l'accès au réseau sans fil.

Remarque : L'utilitaire de configuration Web et ses fonctions sont tous deux réservés aux modes Modem et Routeur.

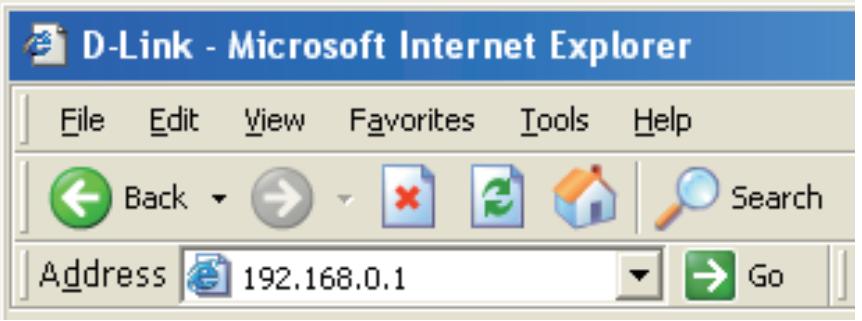

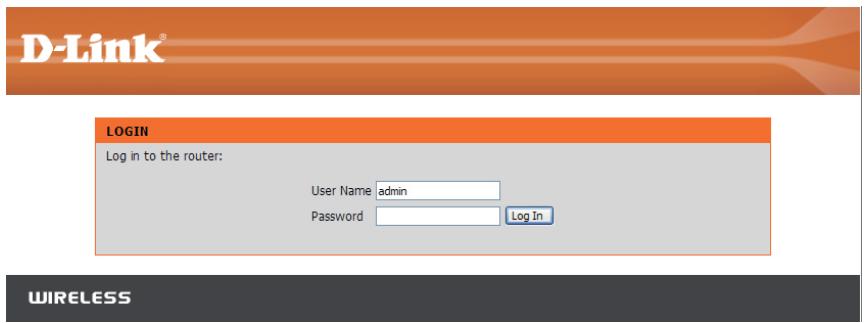

Pour acceder à l'utilitaire de configuration, ouvre un navigateur Web (par ex. Internet Explorer), puis saississe l'adresse IP du routeur (192.168.0.1 par défaut).

Saisissez admin dans le champ User Name (Nom d'utilisateur), puis saisissez votre mot de passer. Laissez le mot de passer vierge par défaut.

Cliquez sur le bouton Log in (Connexion) pour vous connecter au routeur.

Si le message d'erreur Impossible d'afficher la page s'affiche, veuilles consulter la section Résolution des problèmes pour obtenir de l'aide.

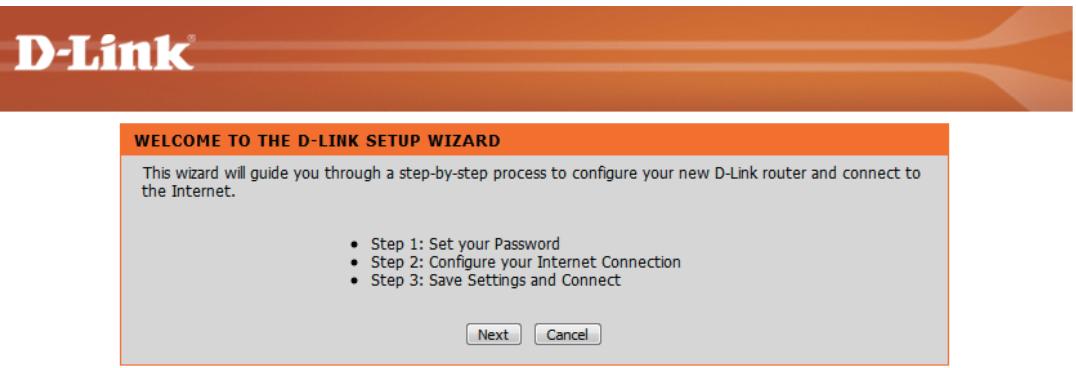

Assistant de configuration de connexion Internet

Après vous être connecté à l'interface Web du réseau, la page Setup > Internet (Configuration > Internet) s'ouvre. Cliquez sur le bouton Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) pour configurerrapidement votre réseau à l'aide de l'assistant de configuration.

Pour saisir vos paramètres sans executer l'assistant, cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet) et passez à la Configuration Internet.

INTERNET CONNECTION

Cliquez sur Next (Suvient) pour continuer.

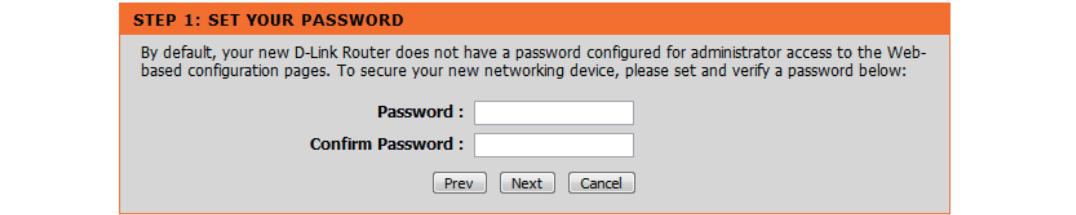

Créez un nouveau mot de passer, puis cliquez sur Suivant pour continuer.

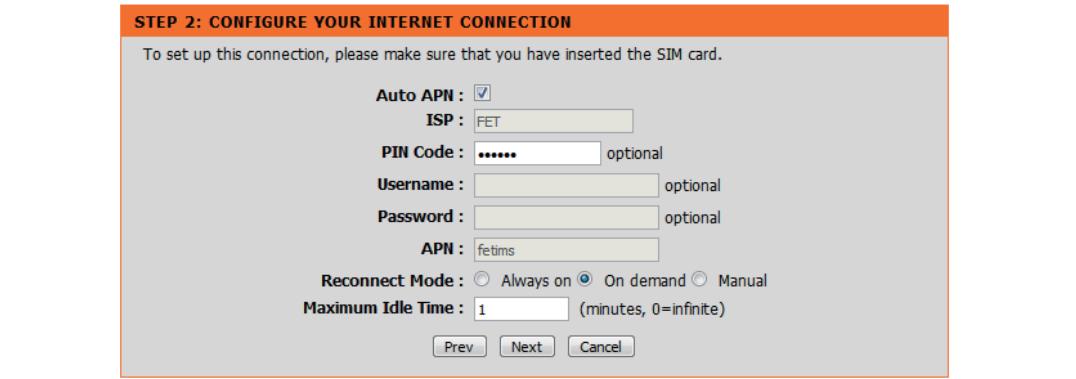

Configurez les paramètres de votre connexion Internet 3G, puis cliquez sur Next (Suivant) pour continuer.

WIRELESS

WIRELESS

WIRELESS

Cliquez sur Connect (Connexion) pour enregistrer vos paramètres. Une fois que le routeur a redémarré, cliquez sur Continue (Continuer). Patientez 1 à 2 minutes avant de vous connecter.

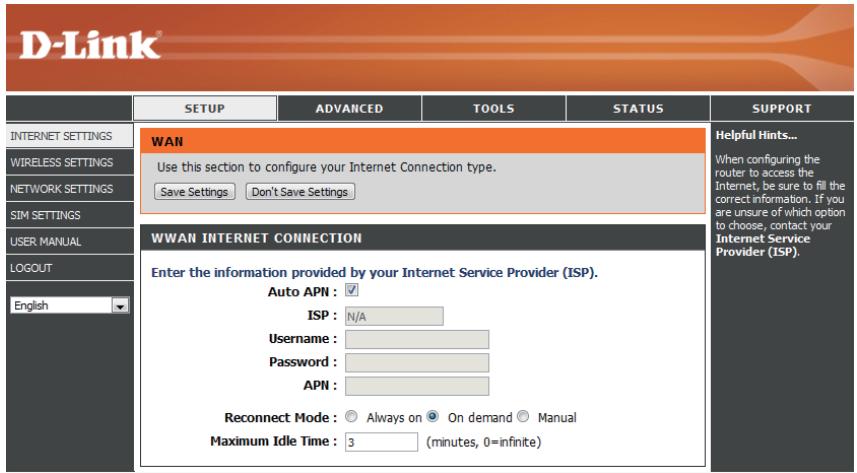

Configuration Internet

Cte section you peret de sair manuellement les donnees de connexion Internet fournies par voite fournisseur de d'acces Internet (FAI).

Auto APN (APN auto): Pour activer Auto APN (APN auto), cochez cette case.

FAI: Saisissez le nom votre FAI.

Nom d'utilisateur : Saisissez un nom d'utilisateur.

Mot de passer: Saisissez un mot de passer.

APN: Saisissez la description de l'APN.

Mode de reconnexion: Réglez cette fonction sur Always On (Toujours activée), On Demand (À la demande) ou Manual (Manuel).

Maximum Idle Time Saisissez le temps d'inactivité maximum en minutes. (Temps d'inactivité Saisissez 0 pour autoriser l'activité permanente de maximum) : la connexion.

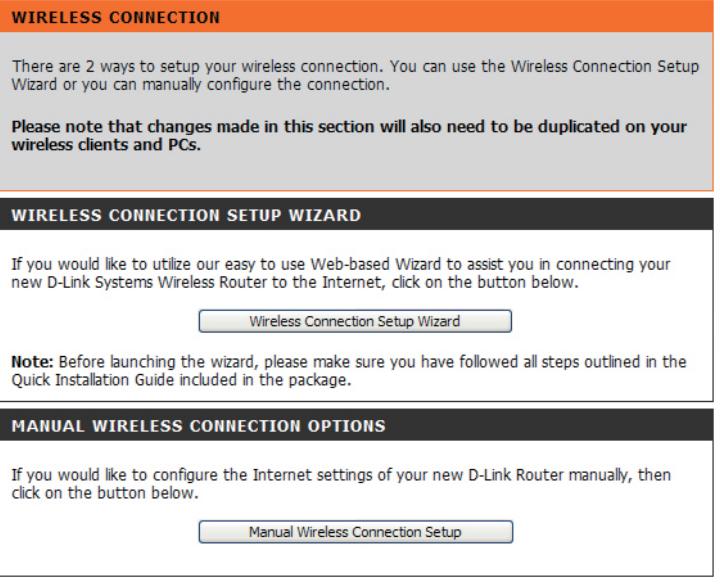

Paramètres sans fil

Pour configurer les paramètres sans fil du réseau à l'aide de l'assistant, cliquez sur Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil).

Pour configurer les paramètres sans fil de votre routeur manuellement, cliquez sur Manual Wireless Connection Setup (Configuration manuelle de connexion sans fil) et reportez-vous à la section « Configuration manuelle de connexion sans fil »

Cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil) pour afficher le menu Wireless Security Setup Wizard (Assistant de configuration de sécurité sans fil). Le menu Welcome (Bienvenue) repertorie les étapes de configuration. Cliquez sur le bouton Next (Suivant) pour continuer.

D-Link

WELCOME TO THE D-LINK WIRELESS SECURITY SETUP WIZARD

Saisissez le SSD (Service Set Identifier) ; il correspond au nom de votre réseau sans fil. Définissez un nom (20 caractères maximum). Le SSD est sensible à la casse.

Il est recommendé de cocher cette case pour utiliser le chiffrement sans fil WPA et sécuriser votre réseau sans fil.

Cliquez sur Next (Suviant) pour continuer.

Saisissez le mot de passer que vous souhaitez utiliser pour votre réseau sans fil dans le champ Network Key: (Clé de réseau).

Cliquez sur Next (Suvient) pour continuer.

D-Link

Le menu final apparait pour indiquer que la configuration est terminée.

Il est recommandé d'inscrite le Wireless Network Name (Nom de réseau sans fil - SSD) et la Network Key (Clé de réseau) à titre de référence ultérieure, lorsque vous connectez d'autres péripériques sans fil à votre réseau sans fil.

D-Link

SETUP COMPLETE!

Cliquez sur Save (Enregisterr) pour terminer l'Assistant de sécurité.

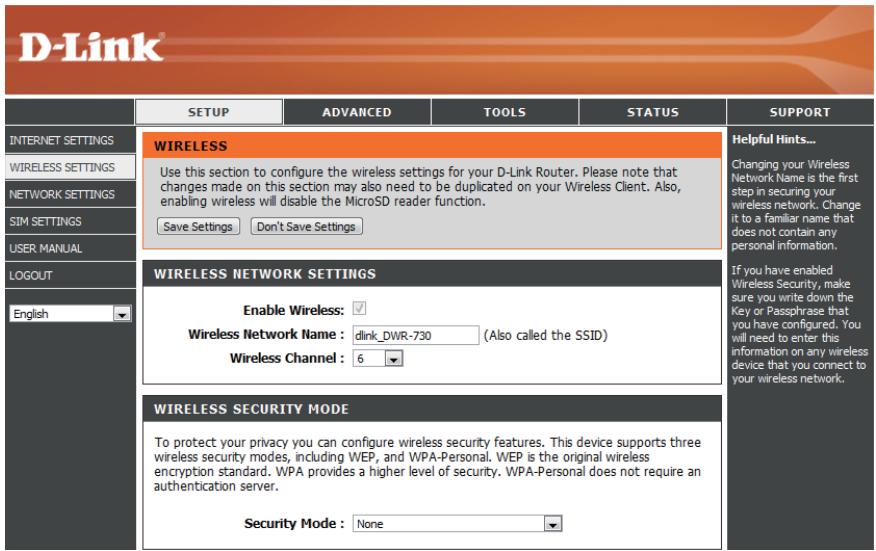

Configuration manuelle du réseau sans fil

Cette section vous permet de configurer les paramètres sans fil de votre routeur D-Link.

Activer le mode sans fil : Cochez cette case pour activer le réseau sans fil et entrer en mode Routeur ; décochez-la pour désactiver le réseau sans fil et entrer en mode Modem. En mode Modem, vous doivent utiliser le cable micro-USB pour connecter le routeur à votre PC.

Nom du réseau sans fil: Saisissez le nom d'un réseau sans fil.

Wireless Channel (Canal : Choisissez le canal sans fil. sans fil) :

Mode de sécurité : Choisissez le mode de sécurité sans fil.

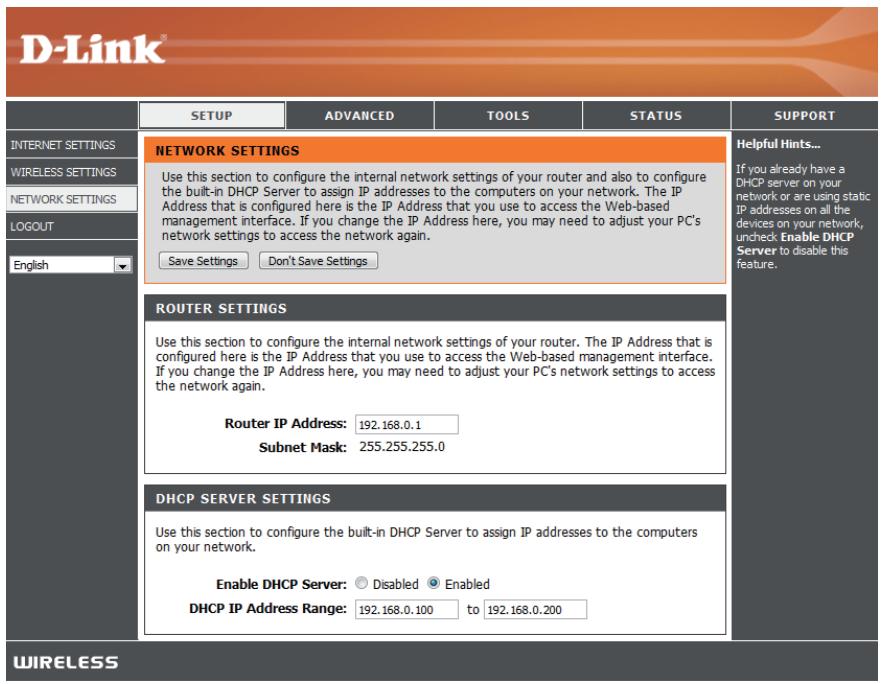

Configuration du réseau

Cette section permet de configurer les paramètres du réseau interne du routeur.

Router IP Address Saisissez l'adresse IP du routeur. (Adresse IP du routeur):

Masque de sous-réseau : Entrez le masque de sous-réseau.

Activer le serveur DHCP : Pour activer le serveur DHCP,cochez la case Enabled (Activé). Sinon,cochez Disabled (Désactivé).

Plage d'adresses IP Saisissez les valeurs correspondant à la plage DHCP: d'adresses IP DHCP.

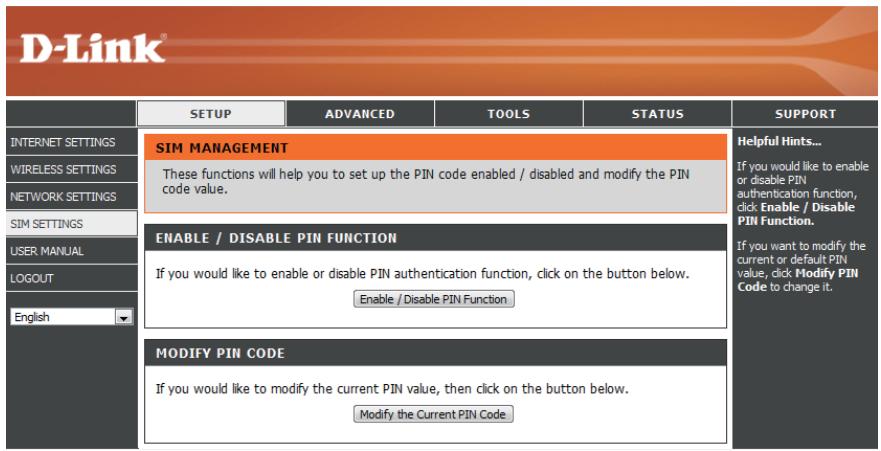

Paramètres SIM

Enable/ Disable PIN Pour activer ou désactiver la fonction Function (Fonction d'authentication par code PIN, cliquez sur Activer/Désactiver code Enable/Disable PIN Function (Fonction Activer/PIN): Désactiver code PIN).

Modify PIN Code Pour modifier la valeur actuelle ou par défaut du code PIN, cliquez sur Modify PIN Code (Modifier le code PIN).

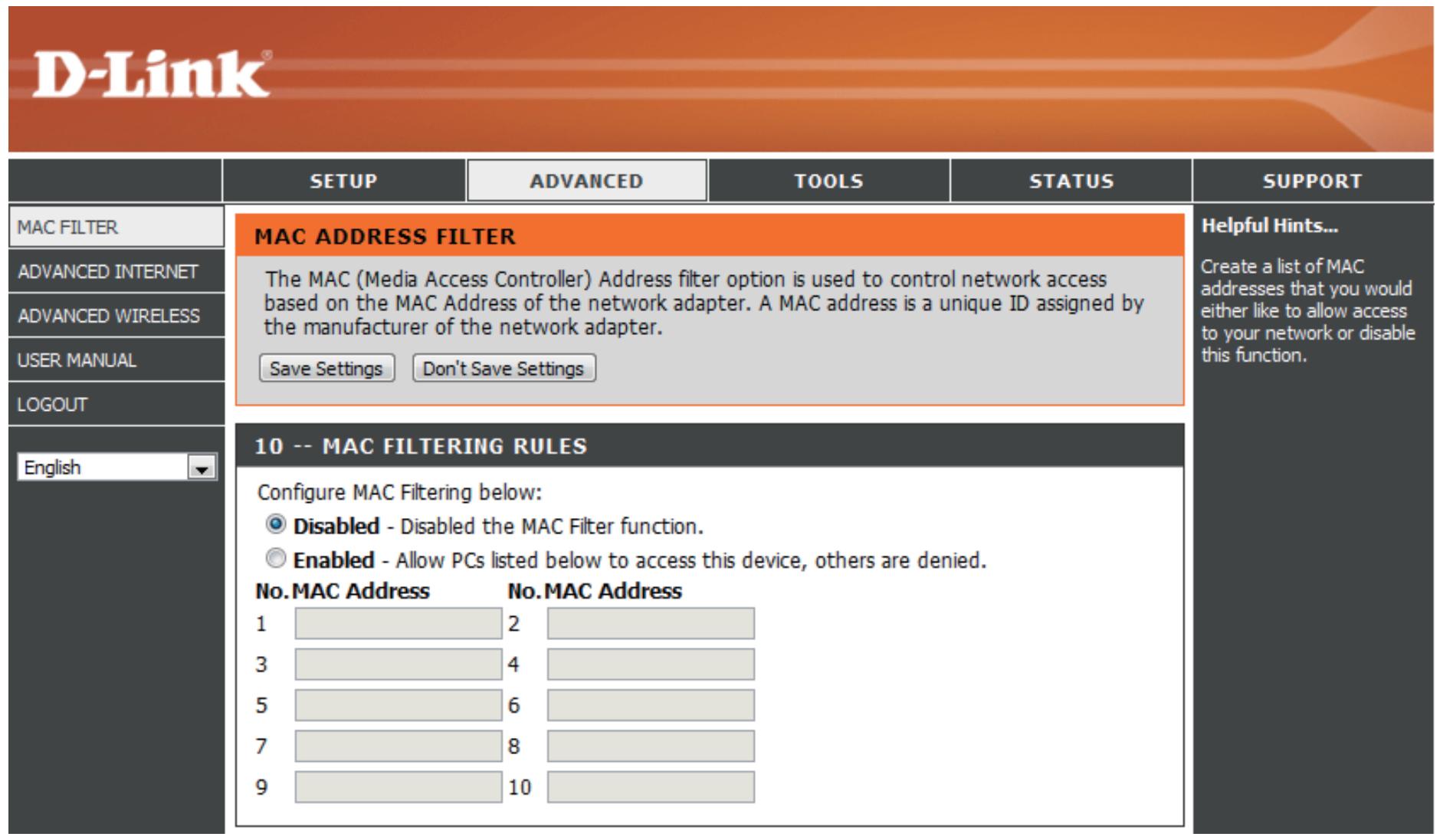

Filtre MAC

Utilisez les filtres MAC (Media Access Control) pour autoriser uniquement certains ordinateurs ou périphériques à acceder à votre réseau sans fil. Sélectionnez Enabled (Activé) pour activer le filtrage MAC, puis saisissez les adresses MAC des ordinateurs et périphériques auxquels vous pouze acceder ; tous les autres ordinateurs et périphériques se verront refuser l'accès à votre réseau sans fil.

Paramètres Internet avances

Network Search Method (Méthode de recherche de réseau):

Déterminé si le routeur va rechercher les opérateurs disponibles automatiquement ou s'il se connectera à celui que vous indiquez.

Data Roaming (Itinérance des données):

L'activation de la fonction Itinérance des données permet au routeur d'utiliser votre connexion de données sur le réseau d'un opérateur extérieur. Sa désaction l'en empêche, mais vous pouvez envoyer et receivevoir des SMS.

Network Type (Type de réseau) :

Permet de déterminer si le routeur doit se connecter en 2G uniquement, 3G uniquement ou 2G et 3G (salon les options disponibles).

ADVANCED INTERNET

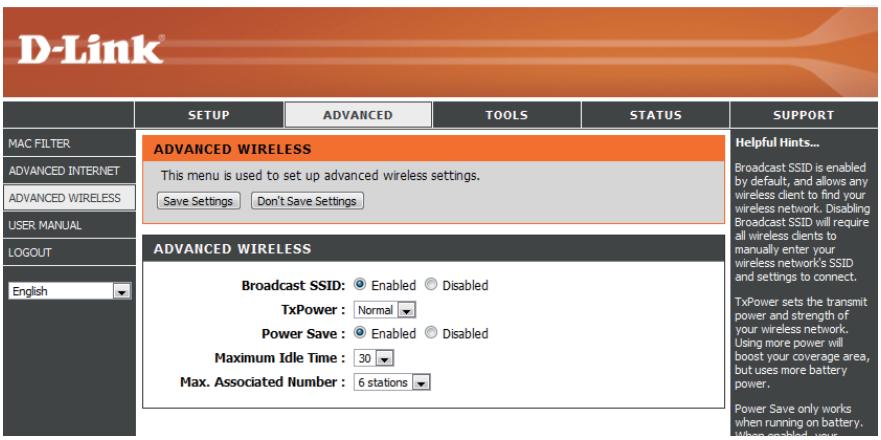

Paramètres sans fil avances

Diffusion SSID :

Activez cette fonction pour autoriser le client sans fil à tracerer votre réseau sans fil. Désactivez-la pour exiger que tous les clients sans fil saississent manuelles le SSID et les paramètres de leur réseau sans fil pour se connecter.

TxPower (Puissance de transmission):

Définit la puissance d'envoi et la force de votre réseau sans fil. Un paramètre supérieur élargit la zone de couverture, mais consomme davantage de batterie.

Power Save (Économie d'énergie):

Ce paramètre s'applique lorsque le routeur fonctionne sur batterie. Lorsqu'il est activé, votre réseau sans fil s'éteint lorsqu'aucun client sans fil n'est connecté au routeur pendant une durée supérieure au temps d'inactivité maximum défihi.

Maximum Idle Time (Temps d'inactivité maximum):

Vous pouvez réactiver la fonction sans fil en appuyant sur le bouton d'alimentation pendant 1 seconde.

Max. Associated Number (Nombre associé max.) :

Définissez le temps d'inactivité maximum de votre réseau sans fil avant d'entrée en mode d'économie d'énergie (s'il est activé).

Déterminé le nombre maximum de PC, péripériques et autres clients sans fil pouvant se connecter à votre réseau sans fil.

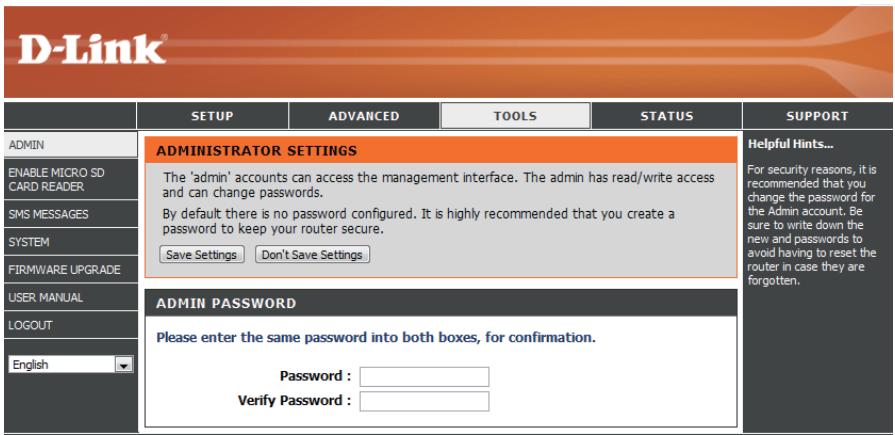

Paramètres administrateur

Cette section permet de modifier le mot de passer du compte administrateur.

Mot de passer : Saisissez un mot de passer.

Verify Password Vérifiez le mot de passer. (Confirmer le mot de passer):

Lecteur de carte MicroSD

Le DWR-730 vous permet de partager des fischiers stockés sur une carte MicroSD. Àpès avoir activé le lecteur de carte MicroSD, un nouveau périphérique USB apparait en tant que périphérique de stockage/mémoire sur votre ordinateur, où vous pouvez modifier les fischiers directement. Vous doivent insérer une carte MicroSD pour utiliser cette fonction.

Remarque : Lorsque le lecteur de carte MicroSD est actif, le Wi-Fi est désactivé. Pour reactiver le Wi-Fi, allez dans Setup -> Wireless Settings (Configuration -> Paramétres sans fil), puis cochez la case Enable Wireless (Activer le réseau sans fil).

ENABLE MICROSDCARDREADER

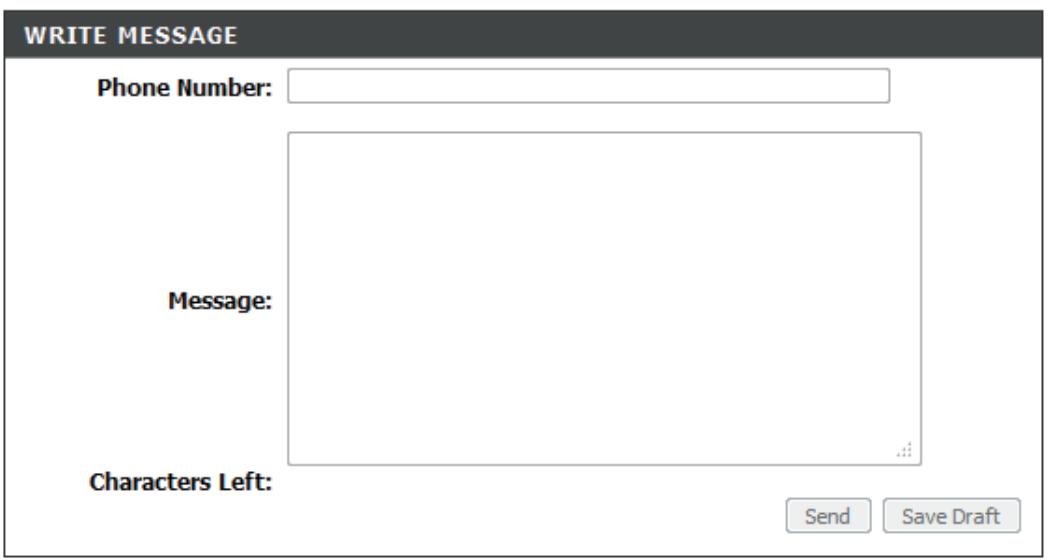

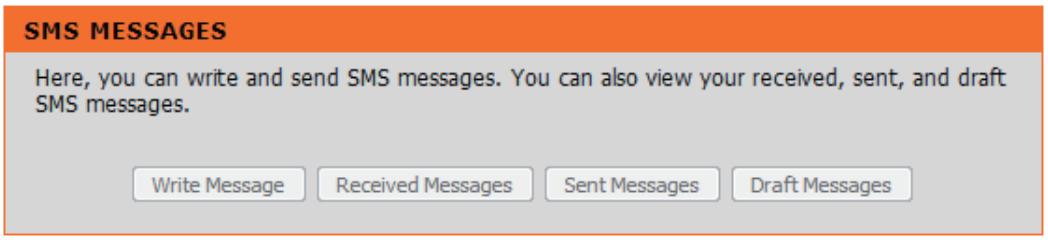

Le DWR-730 you permit de litre, écrire et envoyer des SMS directement depuis l'interface utilisateur.

Remarque : Vous devez insérer une carte SIM active pour utiliser cette fonction.

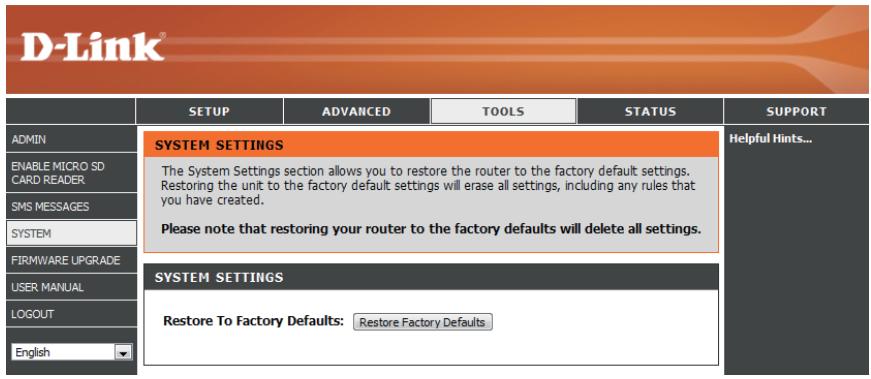

Paramètres d'usine

Cette section permet de restaurer les paramètres par défaut du routeur.

Restore To Factory Cliquez sur ce bouton pour restaurer tous les Default (Restaurer les parametes par défaut. paramètres par défaut):

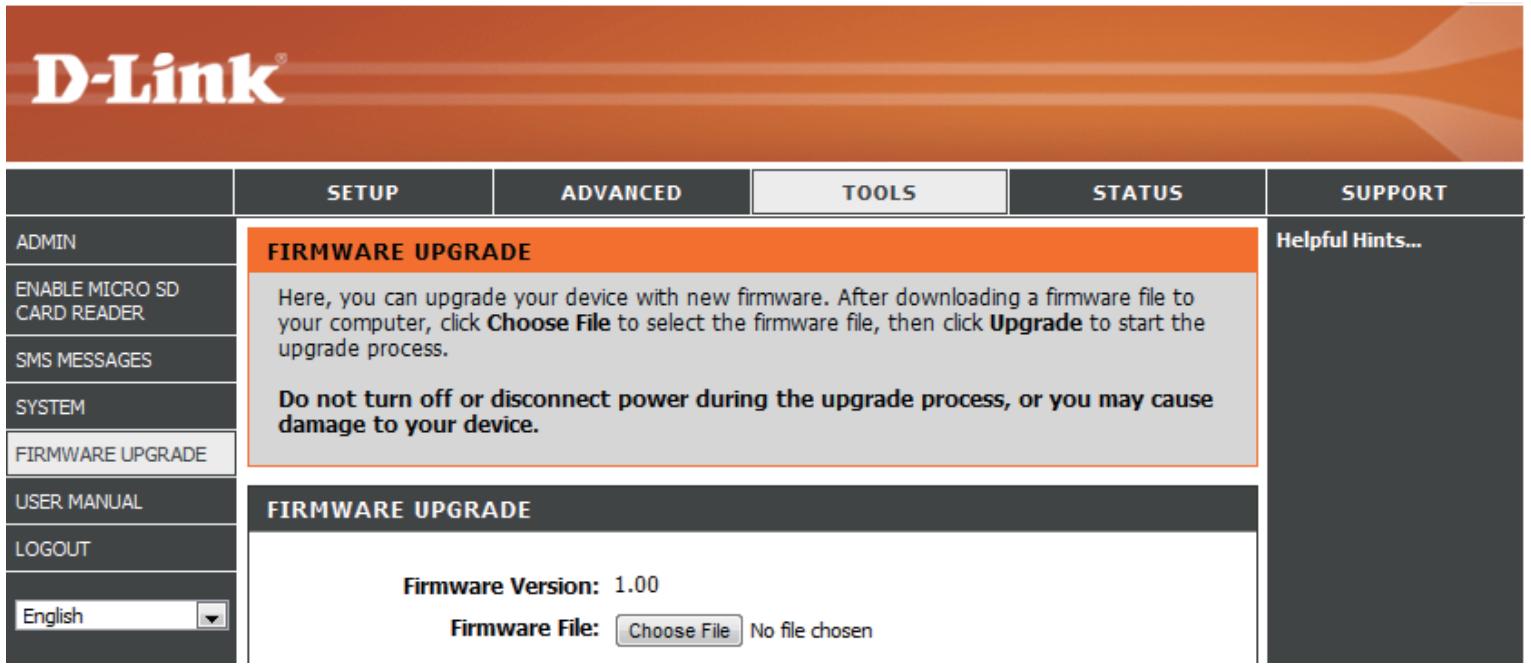

Mise à niveau du microprogramme

Après avoir télécharge un fisier de microprogramme sur votre ordinateur, cliquez sur Choose File (Choisir fichier), selectionnez le fisier de microprogramme, puis cliquez sur Upgrade (Mettre à jour) pour lancer le processus de mise à jour.

Remarque: N'eteignez pas le périhérique et ne le déconnectez pas pendant le processus de mise à jour, sinon vous risquez de l'endommager.

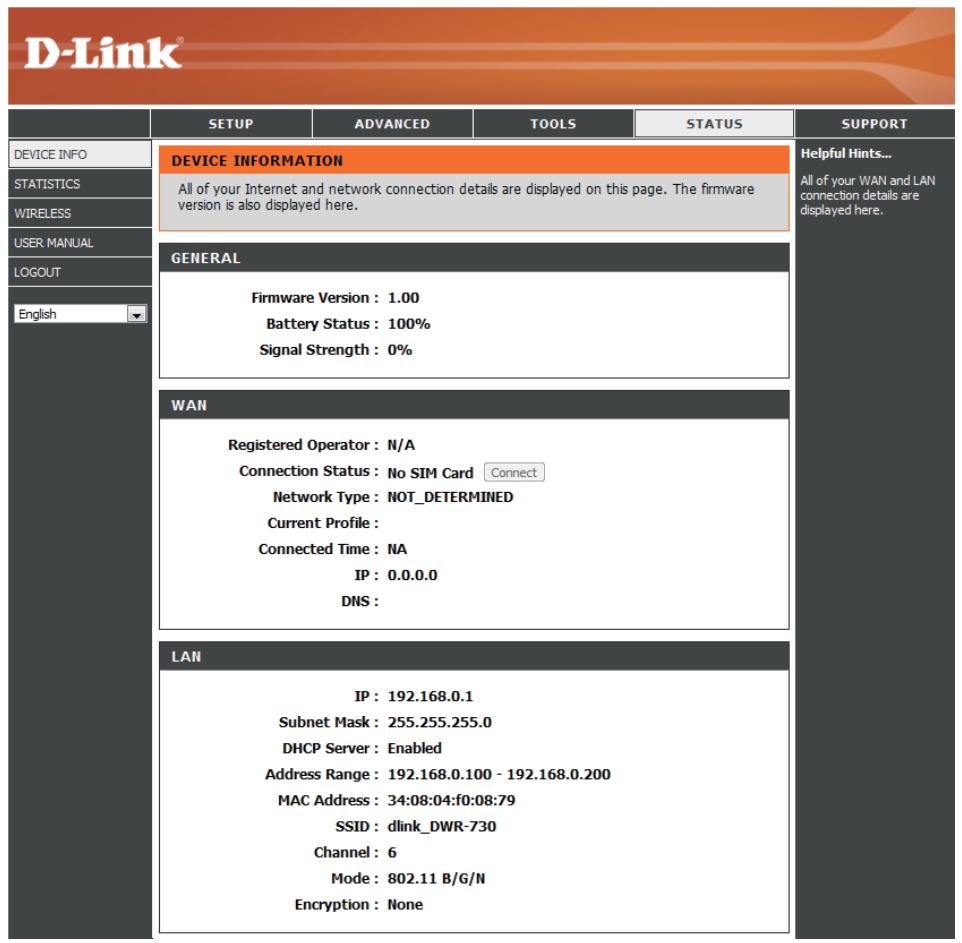

Infos sur le périphérique

Tous les détails de votre connexion réseau et Internet sont affichés sur cette page. La version du microprogramme s'affiche également ici.

Généralités : Affiche la version du microprogramme.

Réseau étendu : Affiche les informations sur le réseau étendu.

Réseau local: Affiche les informations sur le réseau local.

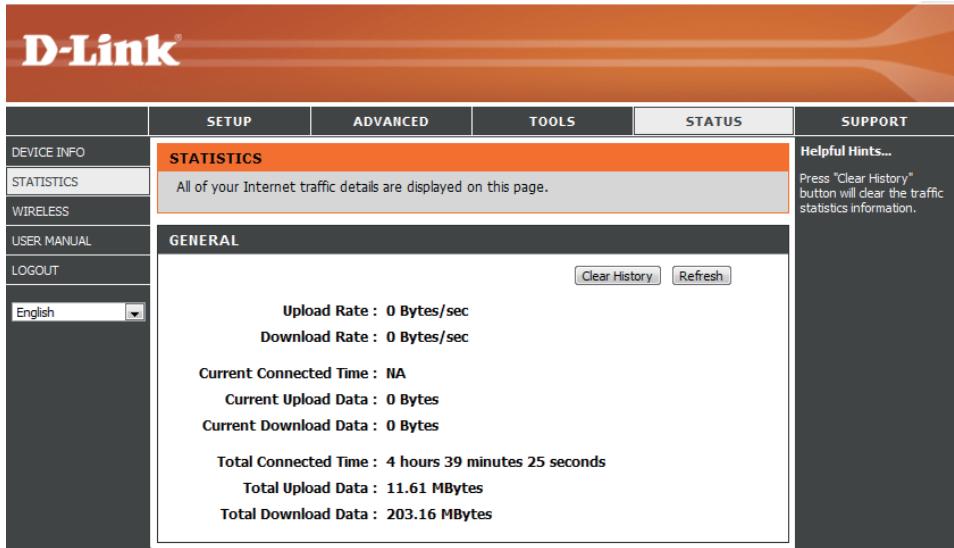

Statistiques

Tous les détails de votre traffic Internet sont affichés sur cette page.

Clear History (Effacer Efface les informations statistiques sur l'historique): le traffic.

Informations sur le réseau sans fil

Tous les détails de votre connexion sans fil sont affichés sur cette page.

Number of wireless
Affiche les clients sans fil et leurs
clients (Nombre de clients
adresses MAC.

sans fil):

Assistance

La section Assistance offre des informations complémentaires sur l'interface de gestion Web et ses divers parametes.

Sécurité du réseau sans fil

Cet section presente les differents niveaux de sécurité que vous pouze utiliser pour proteger vos données des intrus. Le

Le DWR-730 offre les types de sécurité suivants :

• WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2)

• WPA2-PSK (clé pré-partagée)

• WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi)

• WPA-PSK (clé pré-partagée)

• WEP (Wired Equivalent Privacy)

Définition du WEP

WEP est l'acronyme de Wired Equivalent Privacy. Il repose sur la norme IEEE 802.11 et utilise l'algorithmme de chiffrement RC4. Le WEP renforce la sécurité car il crypte les données sur votre réseau sans fil pour les protégger à mesure qu'elles sont transmises d'un périphérique sans fil à l'autre.

Pour pouvoir acceder à un réseau WEP, vous devez connaître la clé. La clé est une chaine de caractères créé par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C'est lui qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saississant une chaine au format hexadecimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumeric). Le format ASCII vous permet de saisir une chaine plus facile à mémoriser. Cette chaine ASCII est ensuite convertie au format hexadecimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.

Configuration du mode WEP

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs reseau sans fil. Veuillez etablir une connectivite sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côté gauche.
2. À côté de Security Mode (Mode de sécurité), Sélectionnez WEP.
3. En regard de WEP Key 1 (Clé WEP 1), saississez une clé WEP que vous créez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouze saisir jusqu'à 4 clés différentes.
4. Cliquez sur Save Settings (Enregister les paramètres) pour enregister les paramètres. Si vous configUREZ le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saississiez la même clé WEP que celle du routeur.

WIRELESS SECURITY MODE

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les 2 principales améliorations par rapport au WEP :

• Amélioration du chiffrement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passer ou une clé pour authenticateur vos re connexion sans fil. La clé est un mot de passag alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur voite routeur ou voite point d'accès sans fil.

Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Configuration de WPA-PSK/WPA2-PSK

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs reseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côte gauche.
2. En regard de Security Mode (Mode sécurité), Sélectionnez WPA-PSK ou WPA2-PSK.
3. En regard de Pre-Shared Key (Clé pré-partagée), saisissez une clé (phrase de passer). La clé est un mot de passer alphanumeric comprément entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Veuillez saisir la clé de manière exactement identique à celle des autres clients sans fil.
4. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres. Si vous configUREZ le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA/PSK (ou WPA2/PSK) sur votre adaptorateur et que vous saississiez le même mot de passer que celui du routeur.

WIRELESS SECURITY MODE

Connexion à un réseau sans fil À l'aide de l'utilitaire Windows Vista™

Les utilisateurs de Vista™ peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows® 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows® Vista™, comme indiqué ci-dessous.

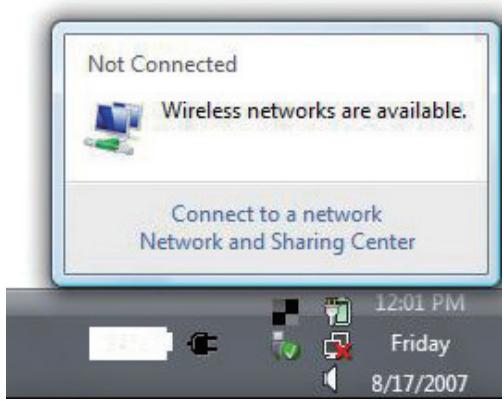

Si l'infobulle Reseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

Faites un clic croit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Connect to a network (Connexion à un réseau).

L'utilitaire affiche tous les reseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Configuration de la sécurité sans fil

ll est recommandedactiver la scurite sans fil (WEP/WPA/WPA2) sur le routeur ou le point d'acces sans fil avant de configurer l'adaptateur sans fil. Si you rejoignez un reseau existant, you devez connaître la clé de sccrité ou la phrase de passue utilisée.

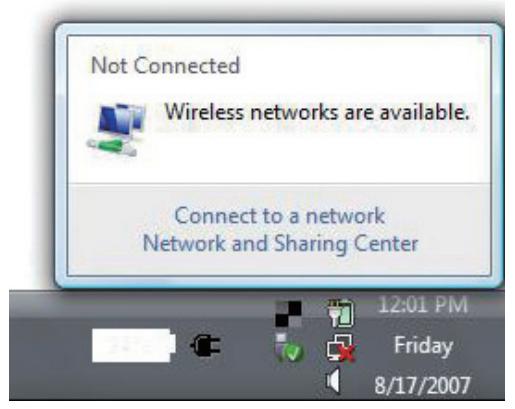

1. Ouvrez l'utilitaire sans fil de Windows Vista en cliquant avec le bouton droit de la souris sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Connexion à un réseau).

1. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).

1. Entre la même clé de sécurité ou phrase de passer que celle du routeur, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passée doit être strictement identique à celle du routeur sans fil.

Connexion à un réseau sans fil À l'aide de Windows® XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « Visite des lieux » similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

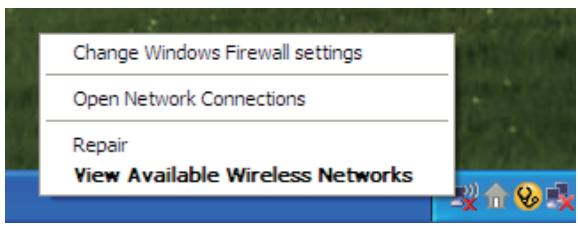

Faites un clic droit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Configuration du mode WEP

Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous doivent connaître la clé WEP utilisé.

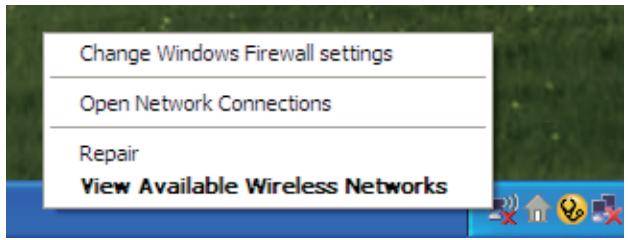

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.

1. Sélectionné le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).

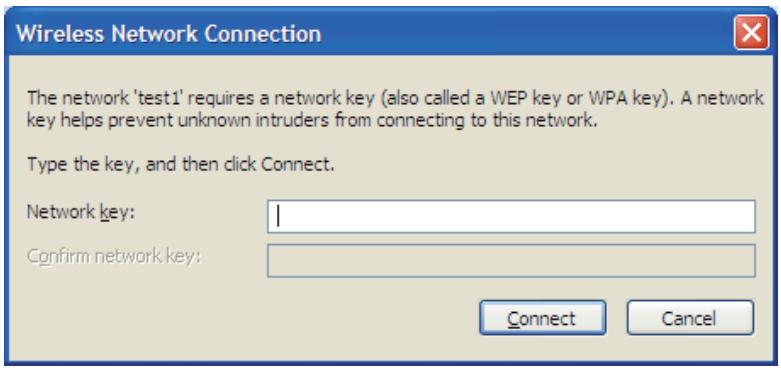

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la même clé WEP que celle de votre routeur, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres du WEP sont corrects. La clé WEP doit être strictement identique à celle du routeur sans fil.

Configuration de WPA-PSK

ll est recommanded d'activer le WPA sur le routeur sans fil ou le point d'acces avant de configurer l'adaptateur sans fil. Si vous rejoignez un reseau existant, vous devez connaître la clé WPA utilisée.

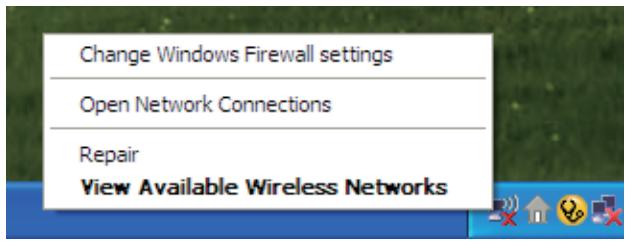

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.

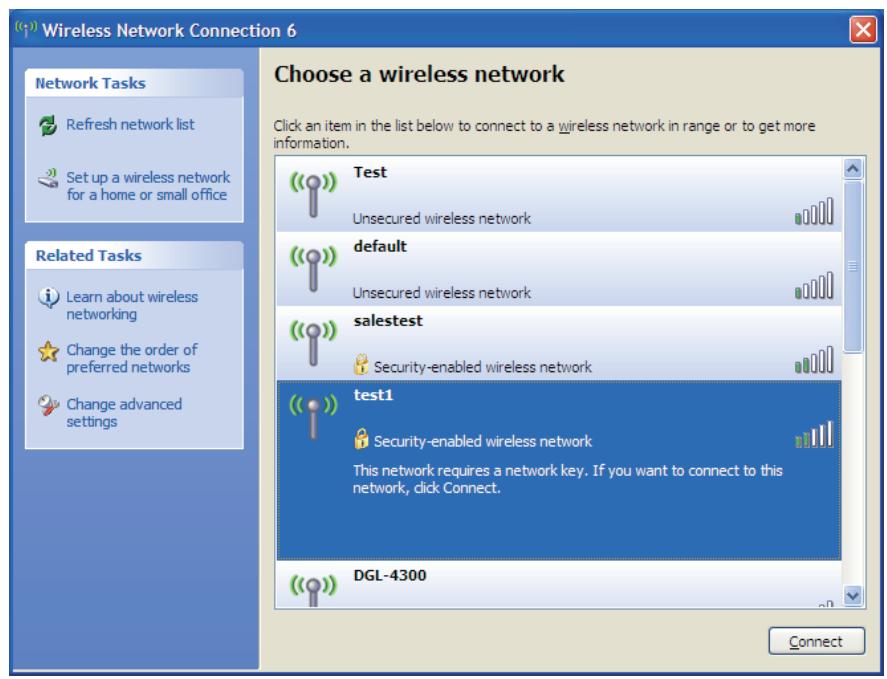

2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connect (Connexion).

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passer WPA-PSK doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DWR-730. Lize les descriptions suivantes si vous rencontres des problèmes (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre systeme d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?

Lorsque you saisissez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), you ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Vote ordinateur doit se才知道 sur le même sous-résseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Internet Explorer 6,0 ou une version supérieure

• Netscape 8 ou une version supérieure

• Mozilla 1.7.12 (5.0) ou une version supérieure

• Opera 8.5 ou une version supérieure

• Safari 1.2 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)

• Camino 0.8.4 ou une version supérieure

• Firefox 1,5 ou une version supérieure

• Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le périhérique. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du périhérique, si possible. Si l'ordinateur est étéint, levoyant l'est peut-être également.

• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramétres Internet :

• Allez dans Demarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icone Internet Options (Options Internet). Sous l'onget Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut.

• Cliquez sur l'onglet Connexion, puis definissez l'options numérotation sur Ne jamais étabir de connexion. Cliquez sur le bouton Paramètres du réseau local. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Dans l'onglet Avancé, cliquez sur le bouton Rétabir les paramétres avances. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre在网络 D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.

• Si vous ne parveze toujours pas à acceder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Comment puis-jeMETTE à jour le microprogramme sur mon périphérique ?

Pourmettre a jour le microprogramme sur le DWR-730,connectez-le a un port USB disponible de votre PC.Ensuite,connectez-vous a l'interface Web et recherche I'onget Tools (Outils) en haut.Puis,liquez sur I'onget Firmware Upgrade (Mise a jour du microprogramme) a gauche.Recherchez le fichier image du microprogramme et cliquez sur Upgrade (Mettre a jour).Ne déconnectez pas le DWR-730 pendant la mise a jour.

Remarque: Pour obtenir des informations sur la mise a jour, suivez les avis de révision sur le site Web officiel.

3. Je n'arrive pas à installer le Gestionnaire de connexion D-Link.

Votr programme antivirus empche peut etre d'installer le logiciel. Essayez de le desactiver pendant l'installation du Gestionnaire de connexion D-Link.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous VOULEZ, quand et où vous le VOULEZ. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennet en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

ll t i ou une connexion Internet fournie via leseau local cable. Un routeur sans fil est un periphérique qui sert a creer ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil D-Link ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développement et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous doivent vous couvert dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustrépermet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de reférence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les péripériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

Accueil

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des couriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maïtrisez tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisé ?

La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus D-Link avec votre PC portable, vous pouze acceder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquè de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veilz à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimier les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répétueur sera peut-être nécessaire pour dopér le signal et éndre la portée.

Élimination des interférences

Placez les apparciels menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparciils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-Hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus réseau sans fil WNA-2330 ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les péripériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Demarrer > Exécuter. Dans la zone d'exécution, saississez cmd, puis cliquez sur OK. (Les utilisateurs de Windows Vista^m saissient cmd dans le champ Start Search (Rechercher))

À l'invite, saisissez ipconfig et appuyez sur Entrée.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feuBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procedera comme suit :

Étape 1

WindowsXP- Cliquez sur Demarrer > Panneau de configuration > Connexions reseau.

Windows® 2000 - Sur le Bureau, cliquez avec le bouton croit de la souris sur Voisinage réseau > Propriétés.

Étape 2

Faites un cli d roit sur Connexion au reseau local qui represente voire adaptateur reseau, puis selectionnez Propriétés.

Étape 3

Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés.

Étape 4

Cliquez sur Utiliser l'adresse IP suivante, puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple :Si l'adresse IP du réseau est 192.168.0.1, faites de 192.168.0.X votre adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombreChoisi n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre réseau (192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Double-cliquez sur OK pour enregistrer vos parametes.

Avertissements et déclarations

Règles FCC :

Ce dispositif se conforme à la partie 15 des Régles FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Ce dispositif ne risque pas de produit des interférences nuisibles, et 2) il doit accepter tous types d'interférences reçues, y compris celles qui peuvent entraîner un dysfonctionnement.

Ce périphérique a été testé et s'avère conforme aux limites applicables aux apparèils numériques de classe B, conformément à la partie 15 des Règles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Cet équipement générale, utilise et peut rayonner une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produit des interférences nuisibles avec la communication radio. Cependant, il n'est pas garantit qu'aucune interférence ne se produit dans une installation donnée. Si cet équipement produit des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'équipment, l'utilisateur est encouraged à essayer de corriger les interférences en prénant une ou plusieurs mesures suivantes :

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'équipment et du récepteur.
• Connexion de l'équipment dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

Tout changement ou toute modification non expressément approuvés par la partie responsable de sa conformité risque d'invalider l'autorisation d'utiliser l'appareil accordée à l'utilisateur.

La ou les antennes utilisées pour cet émetteur ne doivent pas être placées pres d'une autre antenne ou d'un autre émetteur ni fonctionner en konjection avec ceux-ci.

Informations relatives à l'exposition RF (DAS)

Ce périphérique satisfait aux exigences du Gouvernement américain relatives à l'exposition aux ondes radio.

Ce périphérique est conçu et fabriqué pour ne pas dépasser les limites d'exposition aux émissions d'énergie de radiofrequence (RF) définies par la FCC (Federal Communications Commission) du Gouvernement américain.

La norme d'exposition applicable aux périhériques sans fil emploie l'unité de mesure dite de « Débit d'absorption spécifique » (DAS). La limite DAS définie par la FCC est établie à 1,6 W/kg. *Des tests de DAS sont en cours; ils portent sur des positions de fonctionnement standard, acceptés par la FCC, où les périhériques émettent au niveau de puissance certifié maximal sur toutes les bandes de fréquence testées. Le niveau de DAS réel du périhérique en fonctionnement peut toutefois être bien inférieur à cette valeur maximale. En effet, le périhérique est conçu pour fonctionner à plusieurs niveaux de puissance afin de n'utiliser que la puissance requise pour atteindre le réseau. En général, plus vous étés proche d'une antennée de station de base sans fil, plus la sortie de puissance est faible.

La valeur DAS maximale appliquée au périhérique (1,3 W/kg) a été communiquée à la FCC dans le cadre de tests ou le périhérique était porté par un individu, comme expliqué dans le present guide d'utilisation (les mesures établies lors du port du périhérique varient en fonction des modèles de périhériques, des accessoires disponibles et des exigences de la FCC).

Bien que les niveaux de DAS poussent diverger d'un périhérique à l'autre et en fonction des emplacements, tous satisfont aux exigences du Gouvernement.

Tous les niveaux de DAS communiqués ayant ete juges conformes a ses directives d'exposition RF, la FCC a accorded une Equipment Authorization (Autorisation d'équipment) pour ce périphérique. Les données relatives au DAS de ce périphérique sont disponibles auprès de la FCC et dans la section Display Grant (Afficher les autorisations accordées) du site www.fcc.gov/oet/ea/fccid (ID FCC : KA2WR730A1)

Ce périphérique est conforme au DAS applicable aux limites d'exposition de la population générale / non contrôle définies dans le document C95.1-1999 de l'ANSI/IEEE et a été testé conformément aux méthodes et procédures de mesure énoncées dans le Bulletin 65 de l'OET, Supplément C.

En termes de fonctionnement lorsqu'il est porté par une personne, ce périphérique a été testé et satisfait aux directives d'exposition RF de la FCC pour une utilisation avec un accessoire exempt de métal et dans des positions où le téléphone est à 1,0 cm au moins du corps. L'utilisation d'autres accessoires ne permet pas de garantir la conformité aux directives d'exposition RF de la FCC.

Ce produit fait partie des dispositifs de classe II

Cet équipement peut fonctionner dans les pays suivants :
AT	BE	BG	CH	Y	CZ	DE	DK
EE	ES	FI	FR	GB	GR	HU	IE
IT	IS	LI	LT	LU	LV	MT	NL
NON	PL	PT	RO	SE	SI	SK	TR

Produits équipés de périphériques de réseau local sans fil de 2,4 GHz - France

L'utilisation de cet équipement (2.4GHz wireless LAN) est soumise à certaines restrictions : cet équipement peut être utilisé à l'intérieur d'un[bâtiment en utilisant toutes les fréquences de 2400 a 2483,5 MHz (Chaine 1-13). Pour une utilisation en environnement extérieur, les fréquences comprises entre 2400-2454 MHz (Chaine 1-9) peuvent être utilisées. Pour les dernières restrictions, voir http://www.artelecom.fr.

EIRP maximum du module de réseau local sans fil

Plages de fréquences (MHz)

Intérieur

Exterieur

2400 MHz 2446,5 MHz

10mW

Non autorisé

2446,5 MHz 2483,5 MHz

100mW

100 mW sur une propriété privée, avec approbation du ministère de la Défense.

Déclaration de conformité

1. Santé (Article 3.1(a) de la Directive R&TTE)

Norme(s) respectée(s):

EN62311: 2008/IEC 62209-2:2010

1. Sécurité (Article 3.1(a) de la Directive R&TTE)

Norme(s) respectée(s):

EN 60950-1:2006+A11:2009

1. Compatibleité electromagnétique (Article 3.1(a) de la Directive R&TTE)

Norme(s) respectée(s):

EN 301 489-1 V1.8.1/-7 V1.3.1/-17 V2.1.1/-24 V1.4.1

1. Utilisation du spectre de radiofréquence (Article 3.2 de la Directive R&TTE)

Norme(s) respectée(s):

EN 301 511 V9.0.2

EN 301 908-1 V4.2.1

EN 301 908-2 V5.2.1

EN 300 328 V1.7.1

Norme(s) respectée(s):

EN 55022:2006/A1:2007 Classe B

EN55024: 1998/A1:2001/A2:2003

Attention

• Les utilisateurs doivent se connecter aux interfaces USB avec une version USB 2.0 ou supérieure.
  -Risque d'explosion si la batterie est remplacede par une autre de type incorrect.
  -L'élimination des batteries usagées doit se faire conformément aux instructions.
  -Verifiez que la température de l'adaptateur n'est pas supérieure à 55^ .

Caractéristiques techniques

Interfaces

• 802.11g/b sans fil, compatible avec les périphériques 802.11n
• Port micro-USB
  Fente pour carte MicroSD

Bande GSM (GSM/GPRS/EDGE)

• 850 / 900 / 1800 / 1900 MHz
  Puisssance de classe 4 (850/900 MHz)
  Puisssance de classe 1 (1800 / 1900 MHz)

Bande UMTS/HSDPA

850/1900/2100 MHz
900/1900/2100 MHz
Puisssance de classe 3 (+24 dBm)

Débits de données HSUPA²

Liaison descendant:Jusqu'à 21,6 Mbits/s
Liaison montante: Jusqu'à 5,76 Mbits/s

Débits de données sans fil²

• Jusqu'à 150 Mbit/s en mode 802.11n
  6/9/11/12/18/24/36/48/54 Mbit/s en mode 802.11g
  1/2/5,5/11 Mbit/s en mode 802.11b

Sécurité du réseau sans fil

WEP 64/128 bits
WPA et WPA2

Pare-feu

NAT intégrée
- Pare-feu intégré

Antenne

Antenne 3G et Wi-Fi internet

Batterie

Température de fonctionnement

-10 à 55 °C

Humidité en fonctionnement

10% à 90% (sans condensation)

Certifications

CE
FCC

La bande de fréquence prise en charge dépend de la version locale du matériel.
2 Débit maximum du signal sans fil provenant des specifications de la norme IEEE 802.11g. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
