MODE D'EMPLOI DIR-605L D-LINK

Manuel d'utilisation

Routeur Sans fil N 300 Cloud

Préface

D-Link se reserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	02.12.11	• Première version

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Preface..

Révisions du manuel

Marques commerciales

Contenu de la boîte 1

Configuration système requise 1

Caracteristiques 2

Description du matériel 3

Connexions 3

Voyants 4

Installation 5

Pré-requis 5

Éléments à prendre en compte avant d'installer le réseau

sans fil 6

Connexion au modem cable/DSL/satellite 7

Configuration. 8

Utilitaire de configuration Web 8

Configuration Internet. 13

Adresse statique (attribuée par le FAI) 13

Dynamique 14

PPPoE 15

PPTP 16

L2TP 17

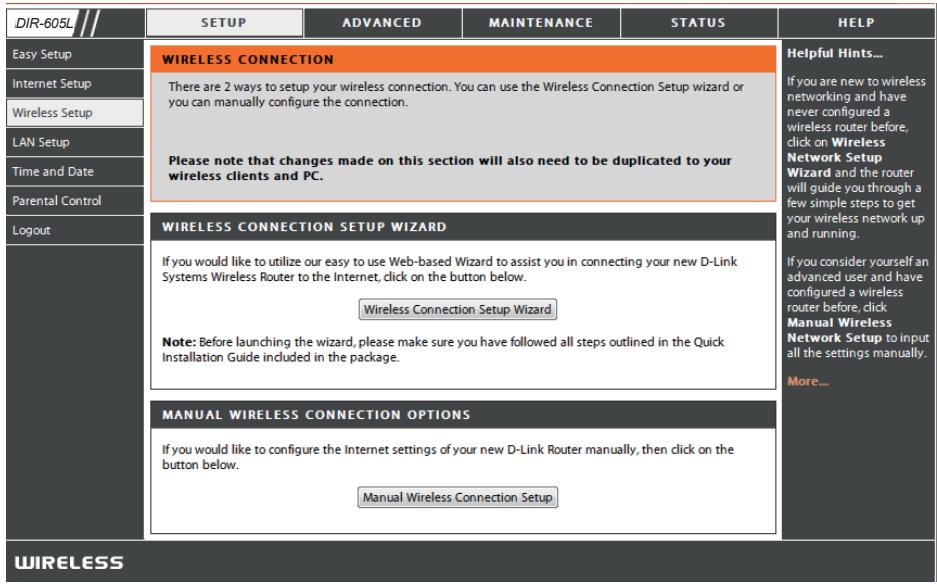

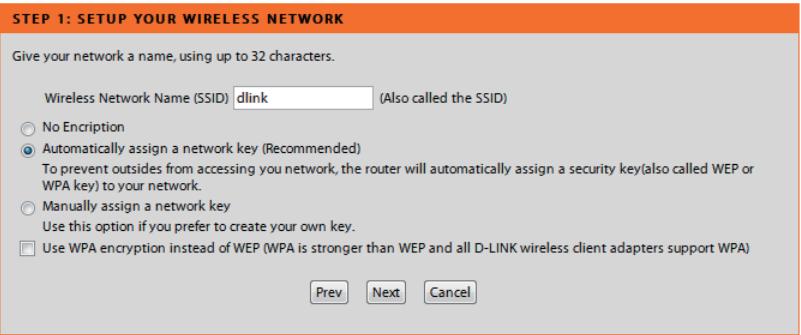

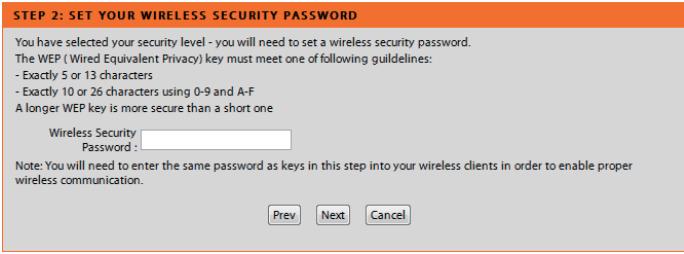

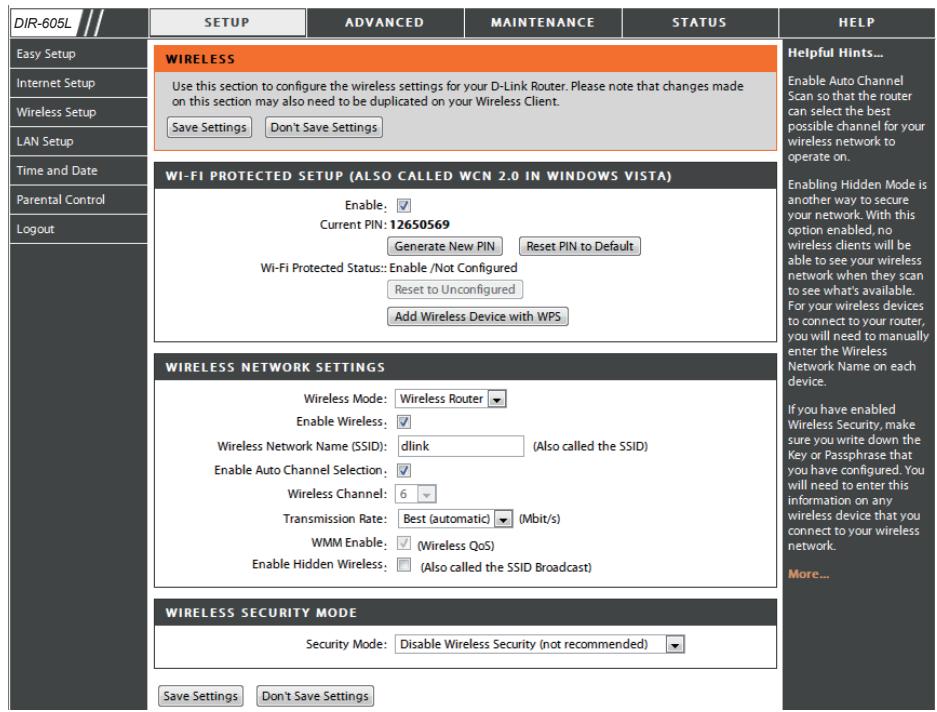

Configuration sans fil 18

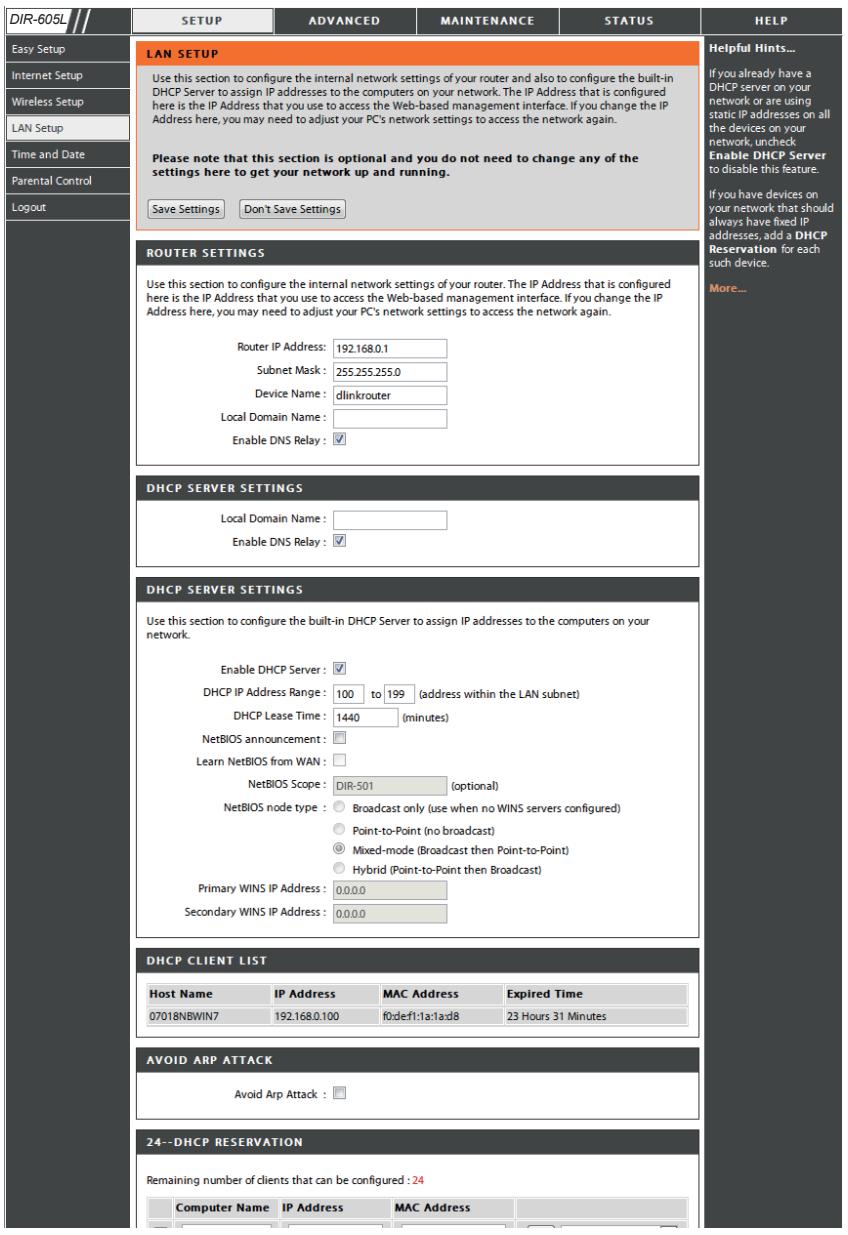

Configuration du réseau local. 23

Paramètres du serveur DHCP 24

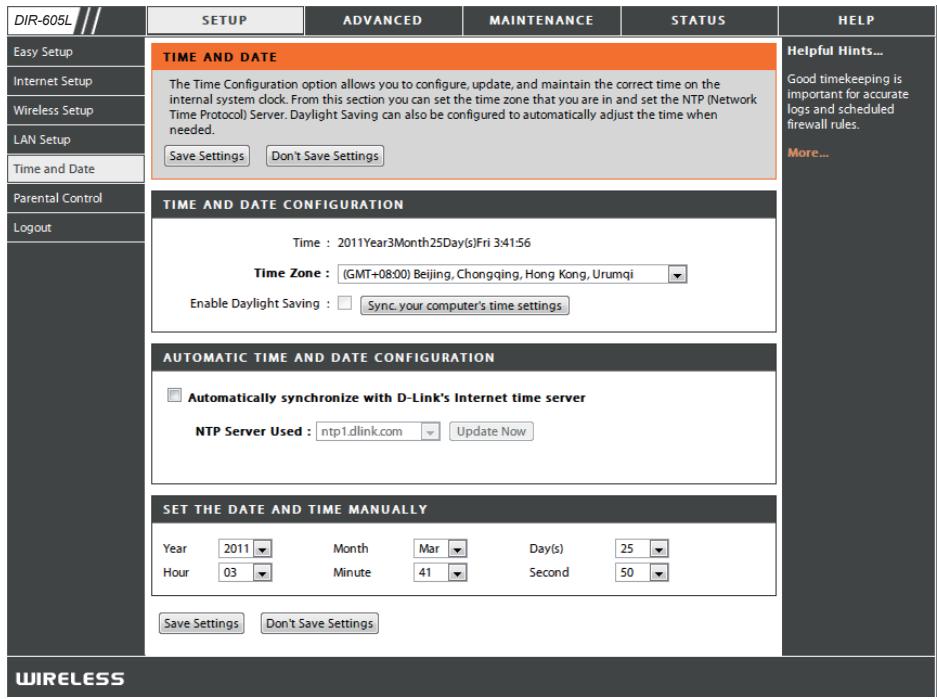

Date et heures. 25

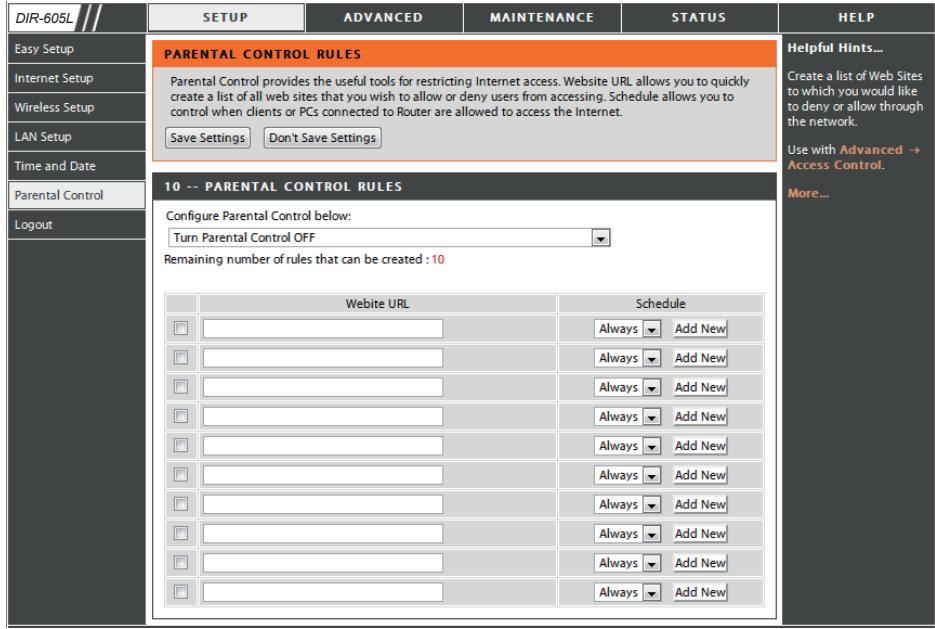

Contrôle parental. 26

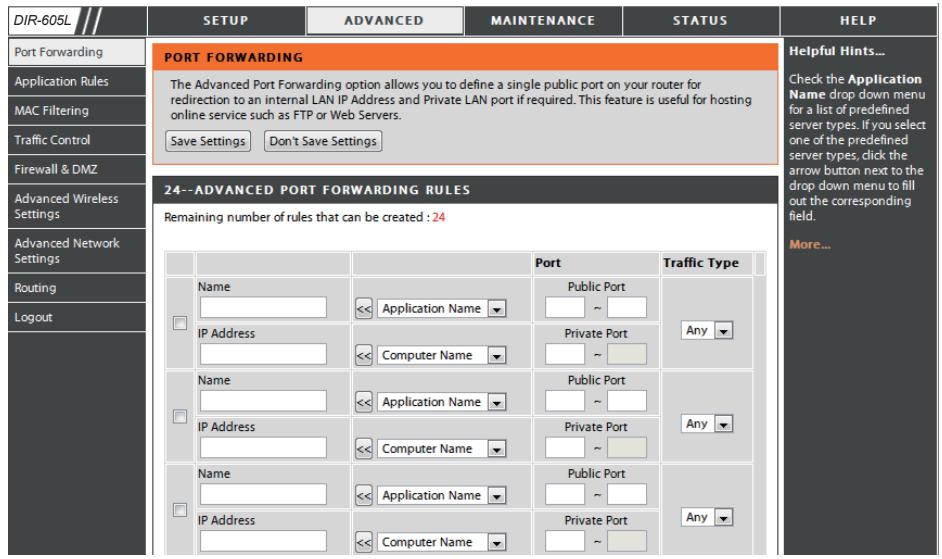

Redirection de port 27

Règles d'application 28

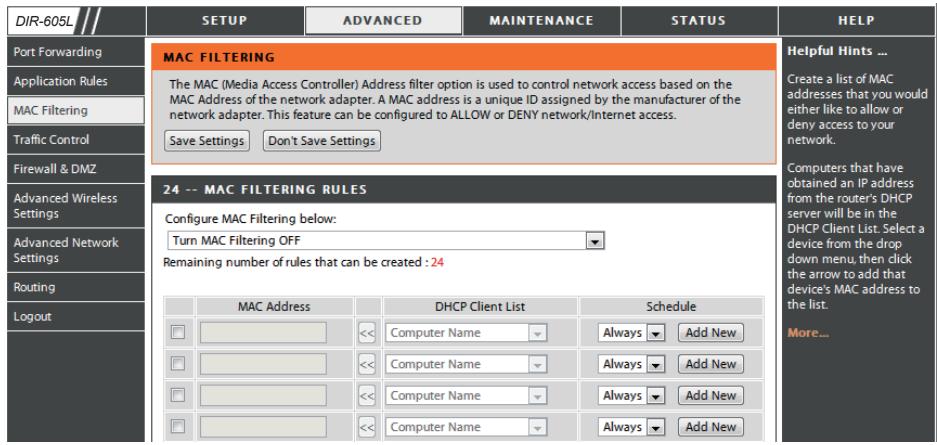

Contrôle d'accès 29

Contrôle du traffic 30

Assistant de configuration 31

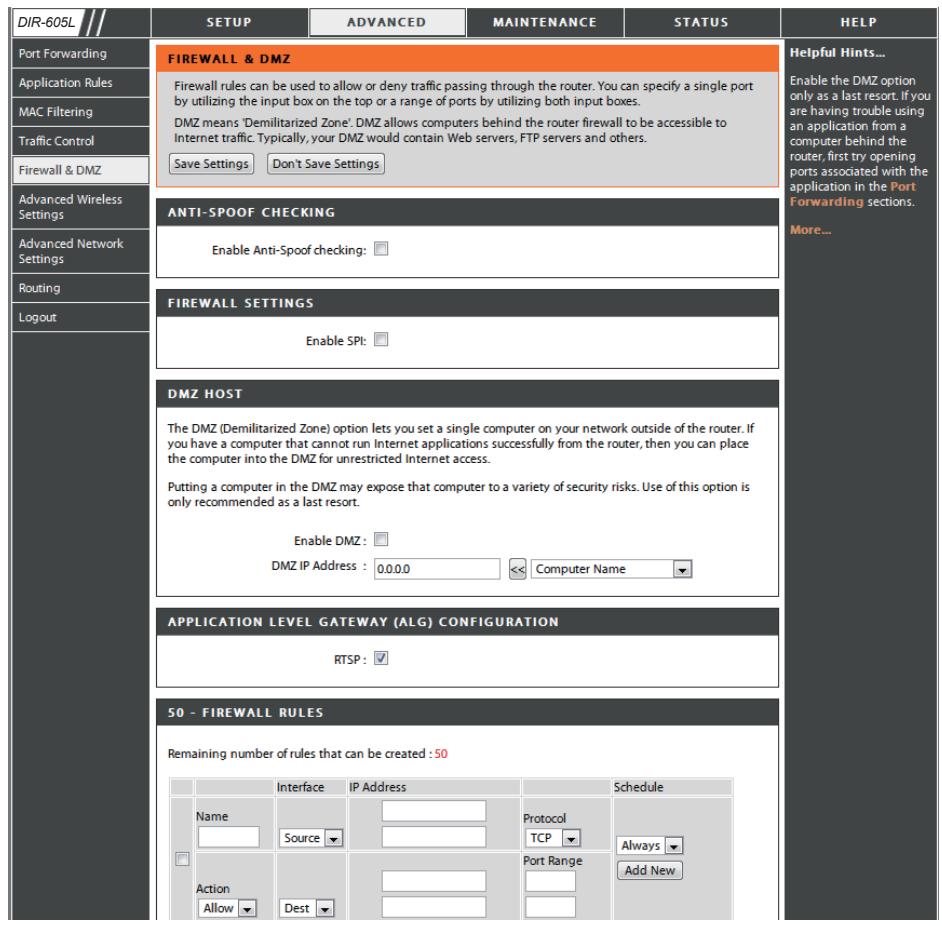

Pare-feu et DMZ 32

Gestion des péripériques 36

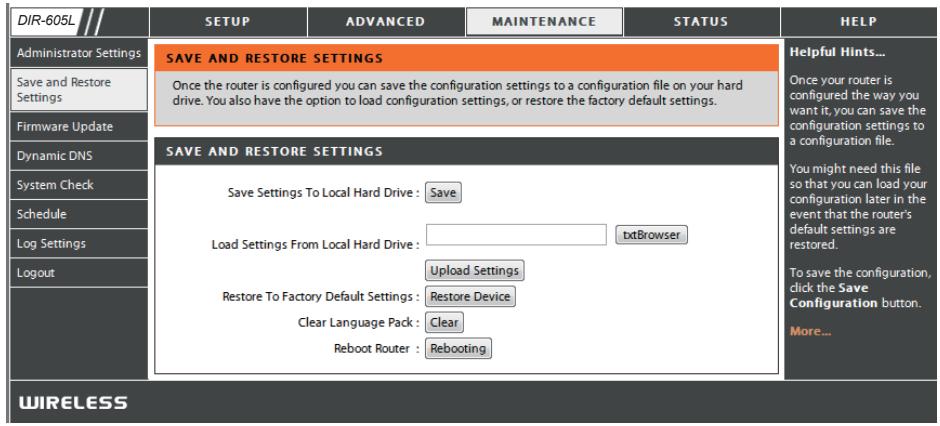

Enregistrement et restauration 37

Mise à jour du microprogramme 38

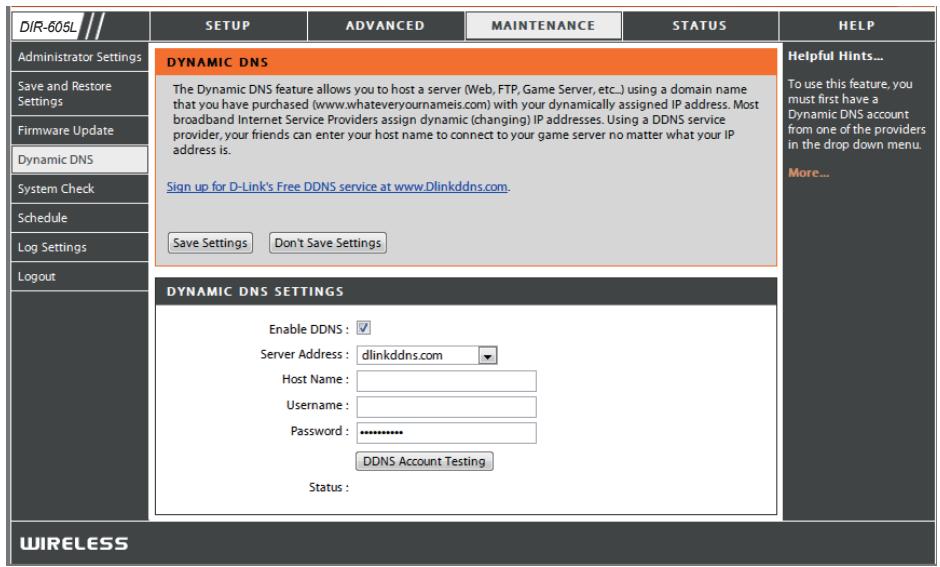

Configuration du DDNS. 39

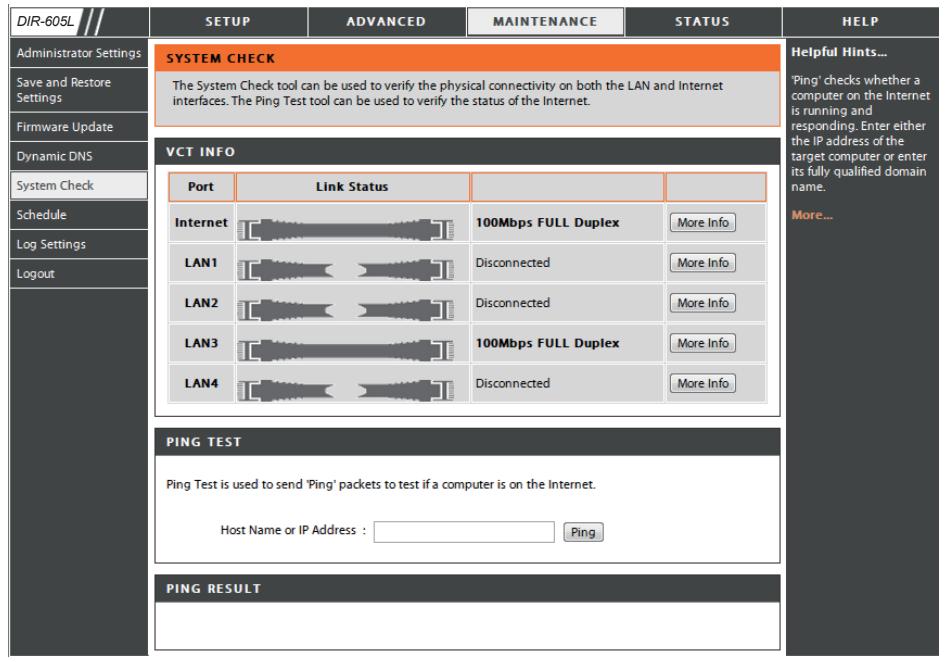

Contrôle du système. 40

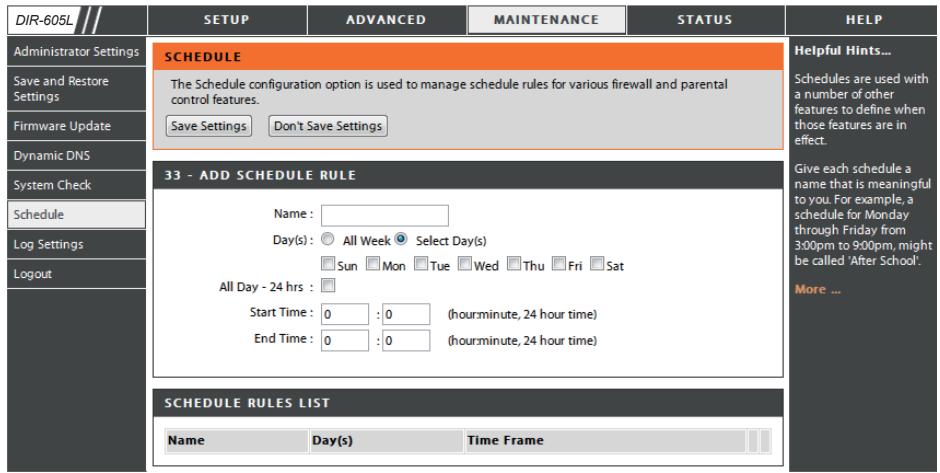

Taches planifiées 41

Paramètres du journal. 42

Informations sur le périhérique 43

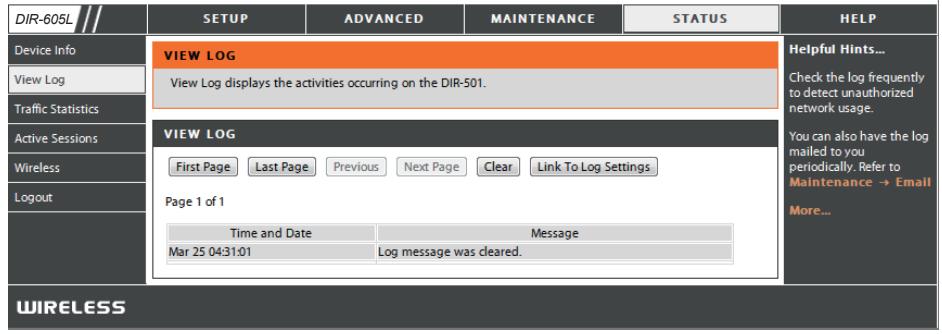

Journal 44

Statistiques sur le traffic. 45

Session active 45

Réseau sans fil 46

Aide. 47

Sécurité du réseau sans fil 48

Définition du WEP 48
Configuration du mode WEP 49
Définition du WPA 50
Configuration de WPA-PSK et WPA2-PSK............51
Configuration de WPA/WPA2-PSK............52
Configuration de WPA, WPA2 et WPA/WPA2 (RADIUS).53

Connexion à un réseau sans fil 54

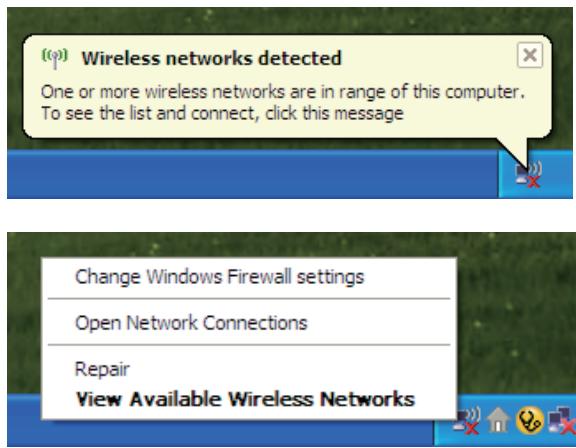

À l'aide de Windows XP 54

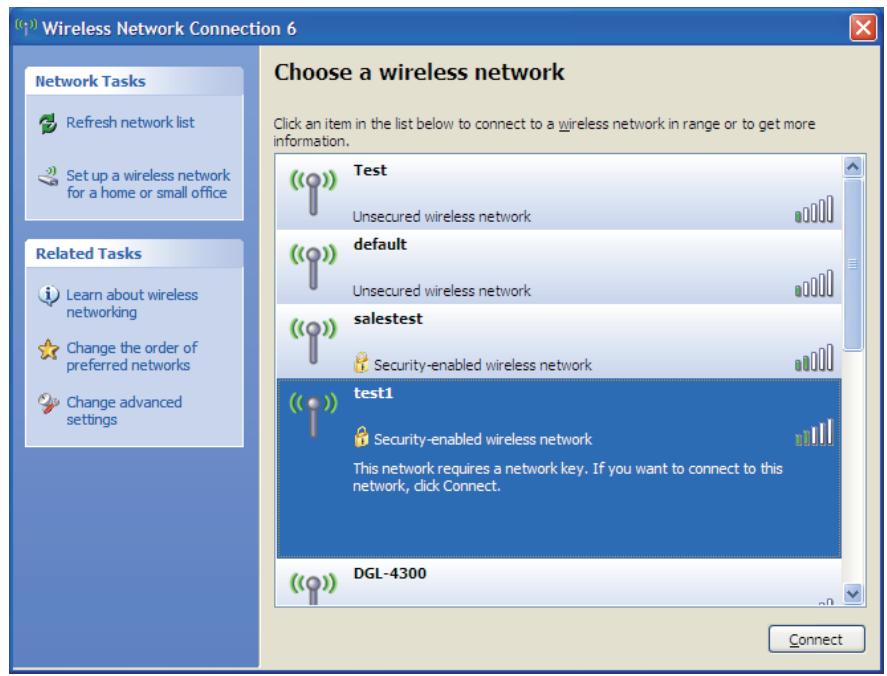

Configuration du mode WEP. 55

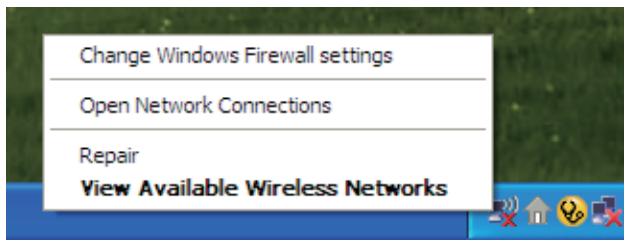

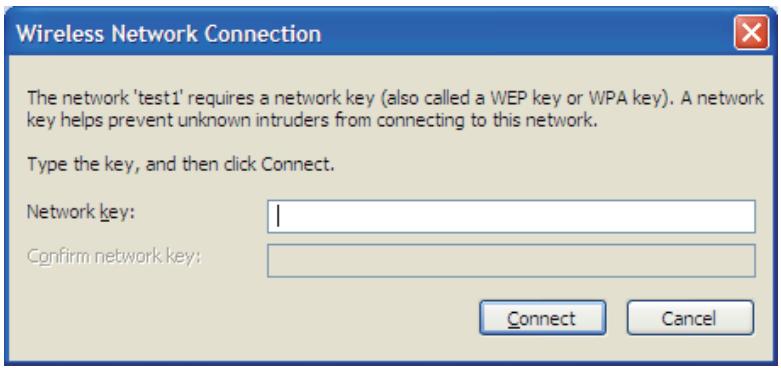

Configuration de WPA-PSK 57

Configuration de la protection Wifi 59

(WCN 2.0 sous Windows Vista) 59

Première configuration du routeur pour protégger le Wifi 59
Configuration d'un routeur paramétré 60

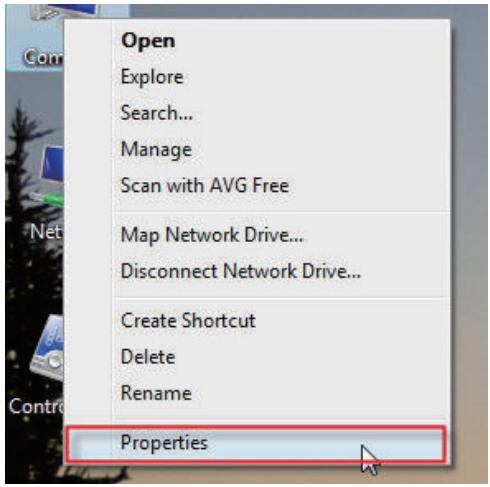

Modification du nom d'ordinateur et participation à un groupe de travail 61

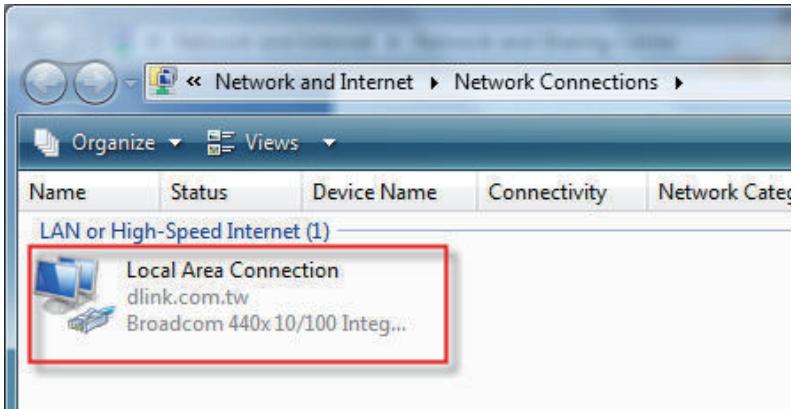

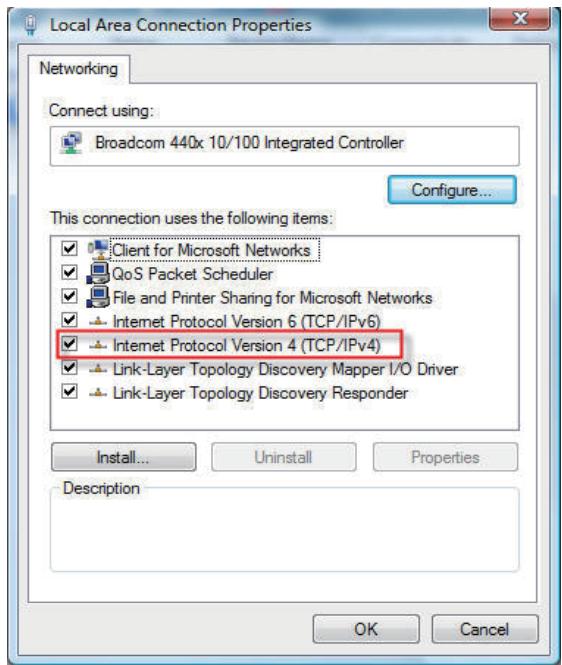

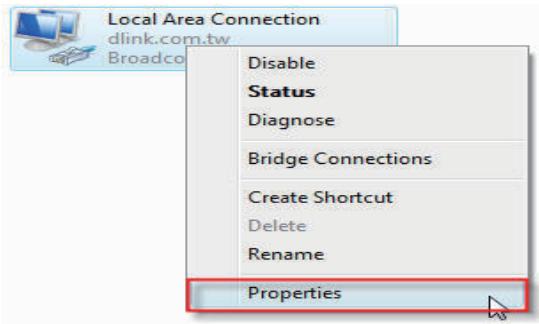

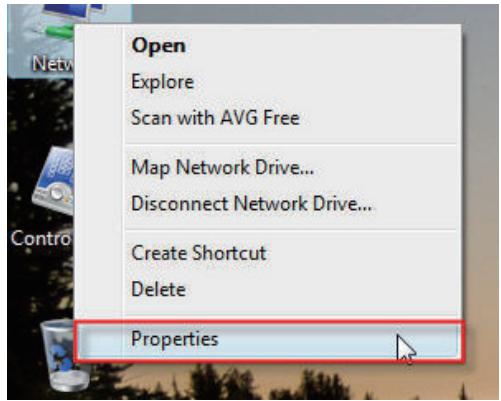

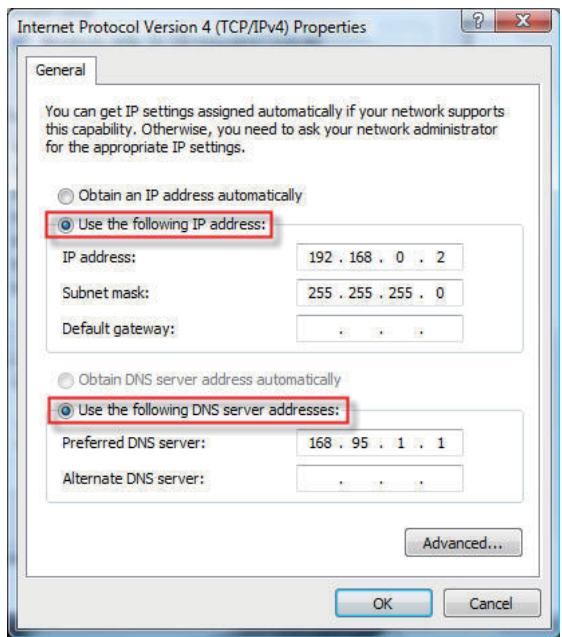

Configuration de l'adresse IP sous Vista 63

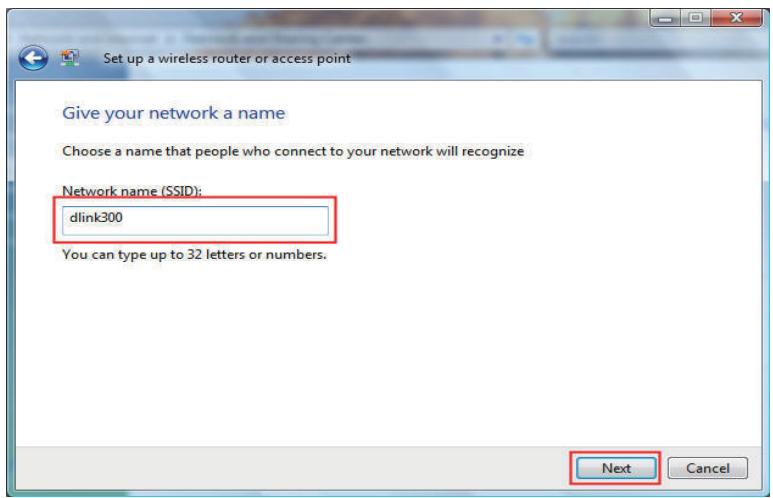

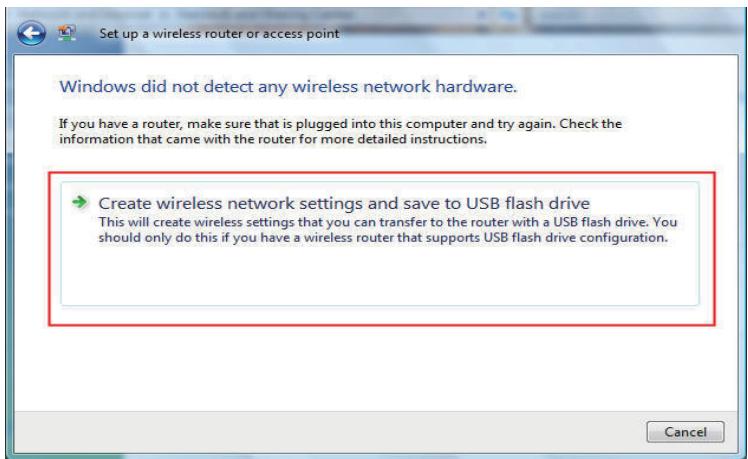

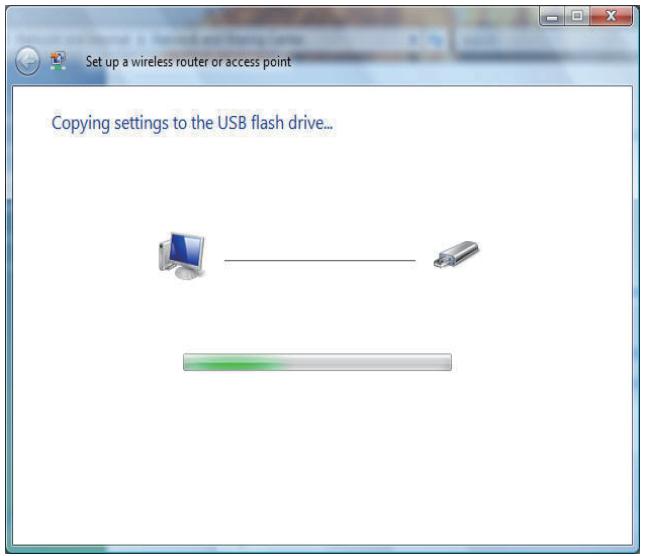

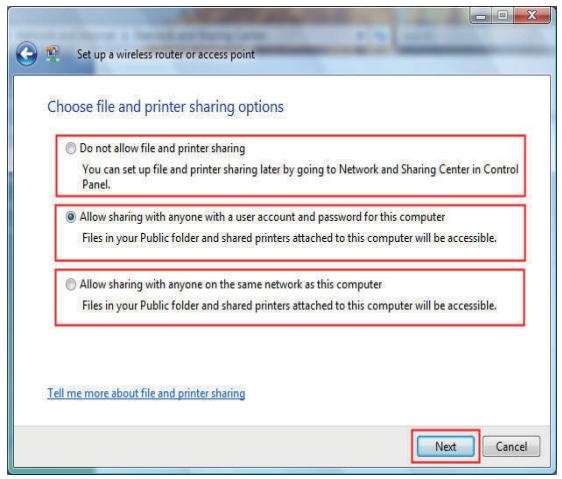

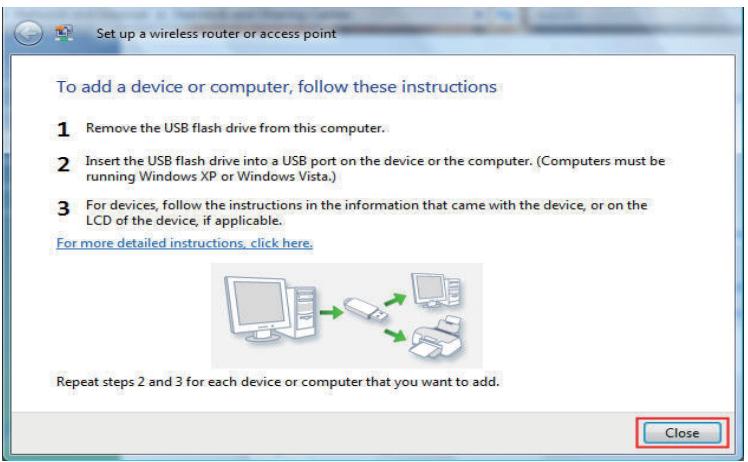

Configuration d'une connexion ou d'un réseau sans fil....66

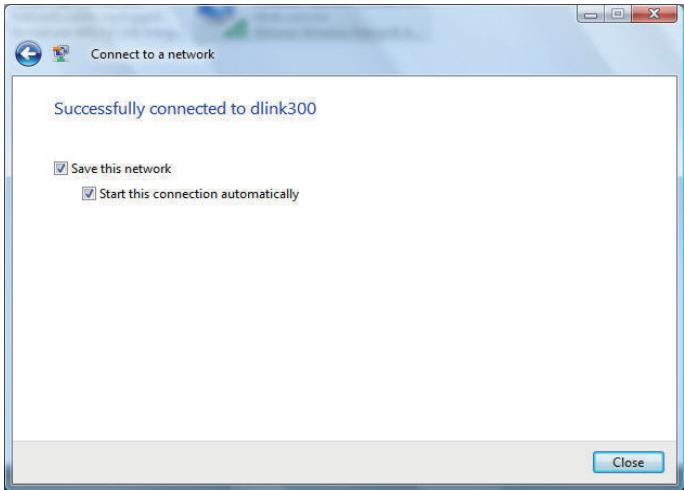

Connexion à un réseau sans fil sécurisé (WEP, WPA-PSK et WPA2-PSK) 71

Connexion à un réseau sans fil non sécurisé............ 75

Résolution des problèmes 79

Bases de la technologie sans fil 83

Définition de « sans fil » 84
Conseils 86
Modes sans fil. 87

Bases de la mise en réseau. 88

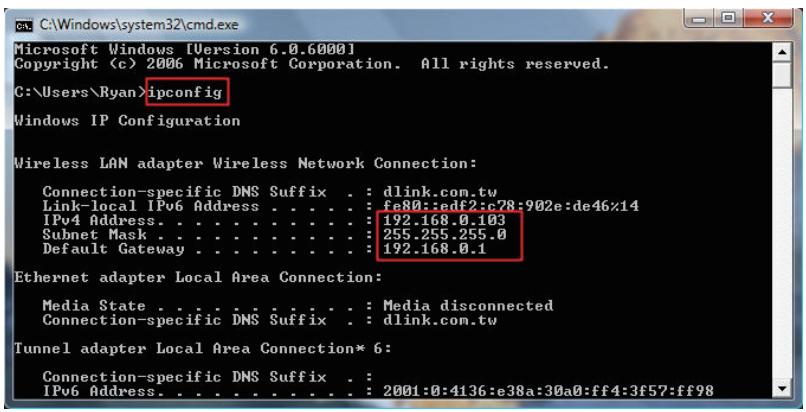

Vérifiez votre adresse IP . 88

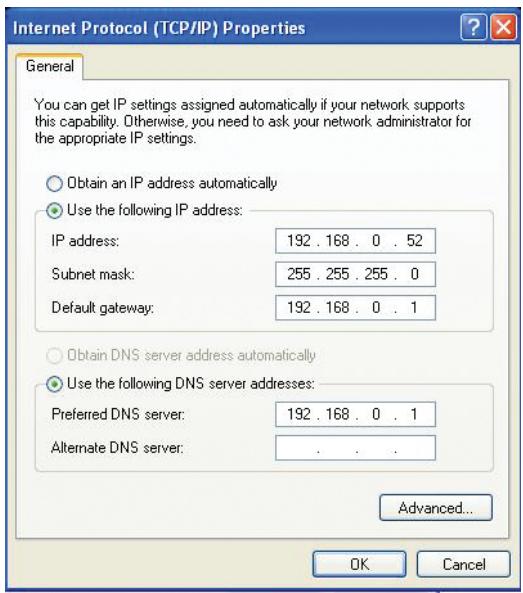

Attribution statique d'une adresse IP 89

Caracteristiques techniques 90

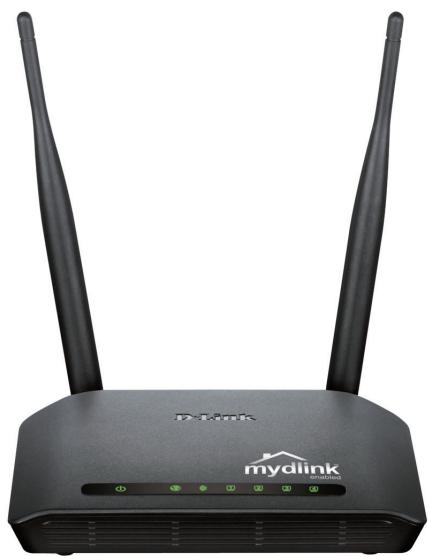

Contenu de la boîte

• Routeurs sans fil N 300 Cloud DIR-605L de D-Link
• Adaptateur secteur
• Guide d'installation rapide
• CD-ROM
  Cable Ethernet

Remarque: L'utilisation d'une alimentation dont la tension diffère de celle de ce DIR-605L risque de l'endommager et en annule la garantie.

Remarque: reliiez toujours la prise du cordon d'alimentation à l'alimentation avant d'insérer l'ensemble dans la prise murale.

Configuration système requise

• Câble Ethernet ou modem DSL
• Ordinateurs avec système d'exploitation Windows®, Macintosh® ou Linux et équipés d'un adaptateur Ethernet
• Internet Explorer 8 ou Firefox 2.0 ou versions ultérieures (pour la configuration)

Caractéristiques

• Mise en réseau sans fil plus rapide: le DIR-605L offre une connexion sans fil atteignant 300Mb / s^* avec d'autres clients sans fil 802.11n. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions video, des jours en ligne et des communications audio en temps réel.
• Compatible avec les péripériques 802.11b et 802.11g : le DIR-605L reste parfaitement conforme aux normes IEEE 802.11b et IEEE 801.11g ; il peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11b et IEEE802.11g existants.
• Service Cloud: Le DIR-605L dispose d'un nouveau service cloud qui envoie certaines informations, telles que des notifications de mise à jour du microprogramme, l'activité de l'utilisteur et des alertes en cas d'intrusion, à l'application mydlink pour péripériques mobiles Android et Apple. Pour vous assurer que votre réseau est à jour et possède les dernières fonctions, mydlink vous avertit lorsqu'une mise à jour est disponible pour votre réseau.

Vouss pouze suivre l'activité en ligne d'un utilisateur grâce à l'histoire de navigation de sites Web en temps réel, mais aussi maintainir un environnement sur et sécurisé, notamment pour les enfants, à domicile.

• Assistant de configuration facile: Grâce à son interface Web simple d'utilisation, le DIR-605L vous permet de contrôler les informations accessibles aux utilisateurs du réseau sans fil, qu'elles se trouvent sur Internet ou sur le serveur de votre société. Configurez votre routeur avec vos paramètres spécifique en quelques minutes.

• Débit maximum du signal sans fil provenant des caractéristiques de la norme IEEE 802.11g et des specifications 802.11n en version préliminaire. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les conditions environnementales ont des conséquences négatives sur la portée du signal sans fil.

Description du matériel

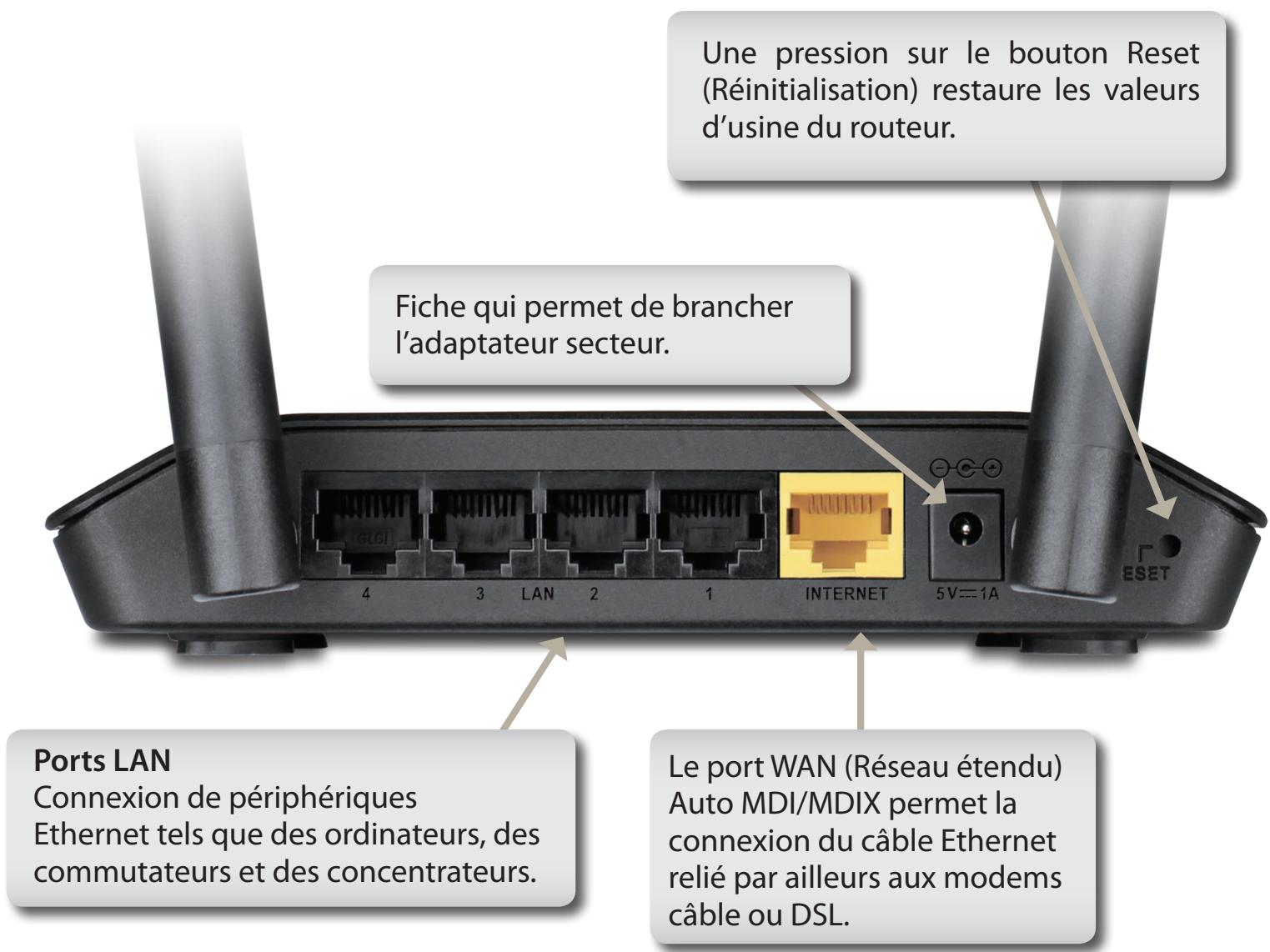

Connexions

Description du matériel

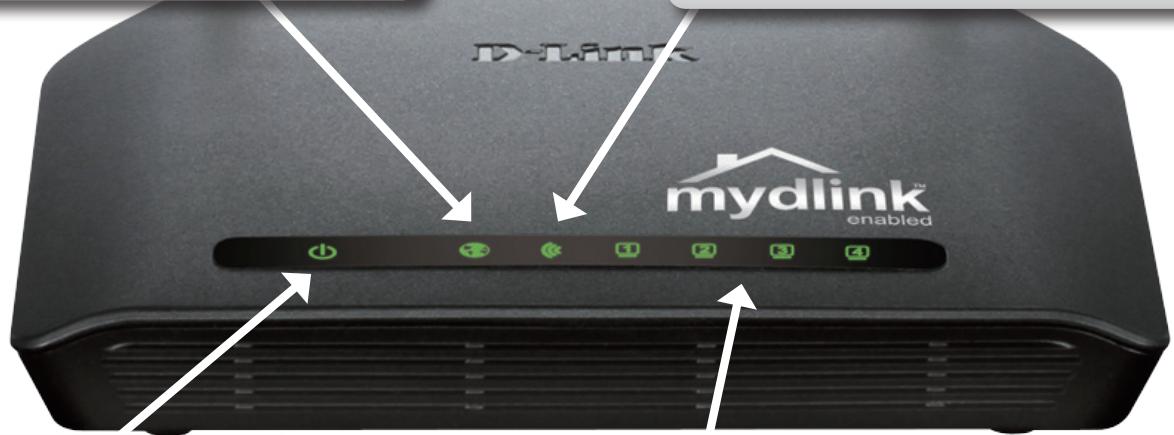

Voyants

INTERNET

Lorsque levoyant reste allumé,le port du réseau etendu est connecté.

Cevoyantclignotependantlatransmissiondesdonnées.

Voyant WLAN (réseau local sans fil)

Lorsque levoyant reste allumé,le segment sans fil est prét.Ce voyant clignote pendant la transmission sans fil des données.

Voyant d'alimentation

Lorsque levoyant reste allumé,la connexion à l'alimentation est correcte.

Voyants du réseau local

Lorsque levoyant reste allumé, une connexion est établie sur l'un des ports 1 à 4 d'un ordinateur Ethernet. Ce voyant clignote pendant la transmission des données.

Installation

Cette section vous guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le place pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.

Pré-requis

Veuillez configurer le routeur avec le dernier ordinateur connecté directement à votre modem. Vous ne pouvez qu'utiliser le port Ethernet de votre modem. Si vous utilisiez la connexion USB avant d'utiliser le routeur, vous doivent éteindre le modem, débrancher le cable USB et relier le cable Ethernet au port du réseau étendu du routeur, puis rallumer le modem. Dans certains cas, vous devrez appeler votre FAI pour qu'il modifie les types de connexions (USB à Ethernet).

Si vous étés équipé d'un modem DSL et que vous vous connectez par PPPoE, Veillez à désactiver ou à désinstaller tout logiciel PPPoE, comme WinPoet, Broadjump ou Ethernet 300 de votre ordinateur pour pouvoir vous connecter à Internet.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le routeur sans fil D-Link vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous doivent toutes garder à l'esprit que le nombre, l'épaisseur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer pouvoir limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les apparêils de façon à limiter le nombre de murs ou de plafonds.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur orienté à 45 degrés équivaut à un mur d'un mètre. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 metres d'épaisseur! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passse par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l'acier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz se trouve le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Connexion au modem cable/DSL/satellite

Si vous connectez le routeur à un modem cable/DSL/satellite, veuillez procéder comme suit :

1. Placez le routeur dans un lieu ouvert et central. Debranchez l'adaptateur secteur du routeur.
2. Éteignez votre modem. S'il n'y a pas d'interrupteur Marche/Arrêt, débranchez l'adaptateur secteur du modem. Éteignez leur ordinateur.
3. Débranche le cable Ethernet (qui relié l'ordinateur au modem) de votre ordinateur et placez-le dans le port du réseauétendu du routeur.
4. Branchez un cable Ethernet dans l'un des quatre ports LAN du routeur. Branchez l'autre extrémité au port Ethernet de votre ordinateur.
5. Allumez ou branchez votre modem. Attendez qu'il s'initialise (environ 30 secondes).
6. Branchez l'adaptateur secteur au routeur, puis à une prise ou une multiprise. Attendez environ 30 secondes que le routeur s'initialise.
7. Allumez votre ordinateur.
8. Vérifiez que les voyageants s'allument sur le routeur. Les voyageants d'alimentation, Internet et du réseau local (le port sur lequelVote r ordinateur est branché) doivent etre allumés.Dans le cas contraire,verifiez que l'ordinateur,le modem et le routeur sont allumés et que les cables sont bien branchés.
9. Passez à la page 8 pour configurer votre routeur.

Configuration

Cet section you indique comment configurer your nouveau routeur sans fil D-Link à l'aide de l'utilitaire de configuration Web.

Utilitaire de configuration Web

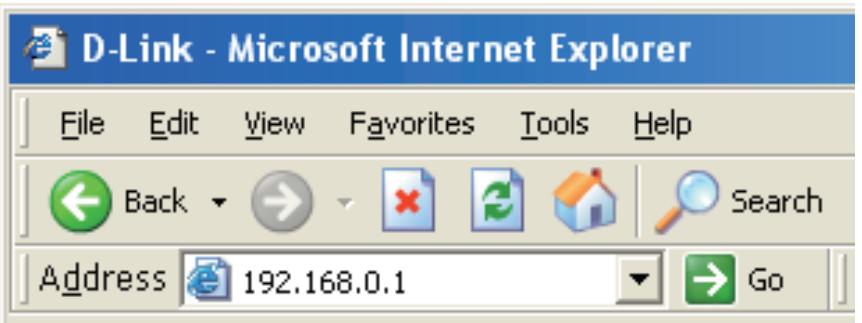

Pour acceder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1) ou http://dlinkrouter.

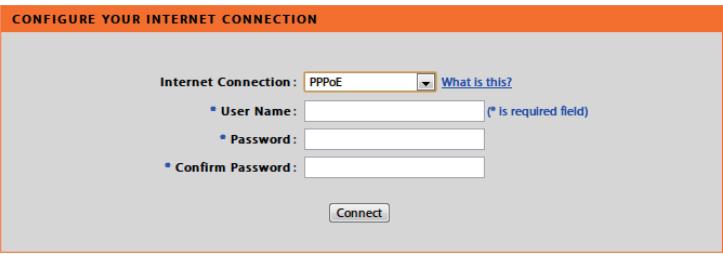

Selectionnez le type de connexion Internet détecté par l'assistant d'installation, saisissez les informations nécessaires, puis cliquez sur Next (Suivant) pour continuer.

WELCOME TO THE D-LINK EASY SETUP WIZARD

Si vous avez sélectionné PPPoE, saisissez votre username (nom d'utilisateur) et votre password (mot de passer) PPPoE. Cliquez sur Next (Suvient) pour continuer.

Sélectionnez Static (Statique) si vous FAI vous a fourni une adresse IP, le masque de sous-réseau, la passerelle et l'adresse des serveurs DNS.

Remarque : Veiliez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

Si vous avez selectionné PPTP, saisissez votre username (nom d'utilisateur) et votre password (mot de passer) PPTP. Cliquez sur Next (Suvient) pour continuer.

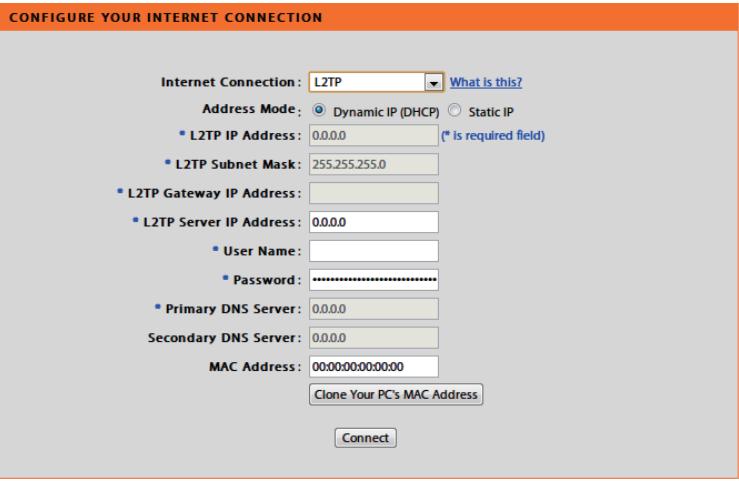

Si vous avez selectionné L2TP, saisissez votre username (nom d'utilisateur) et leur password (mot de passer) L2TP. Cliquez sur Next (Suvient) pour continuer.

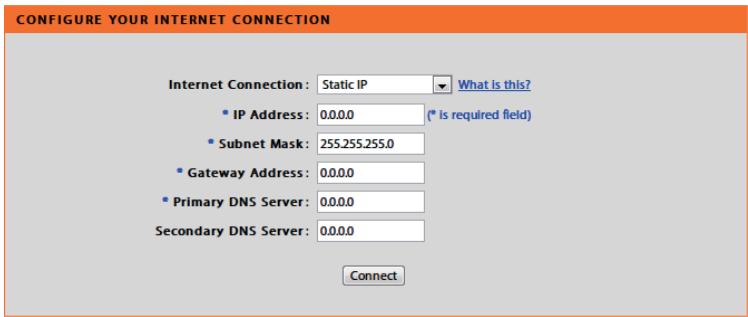

Si vous avez sélectionné Static (Statique), saisissez les paramètres réseau fournis par votre FAI. Cliquez sur Next (Suivant) pour continuer.

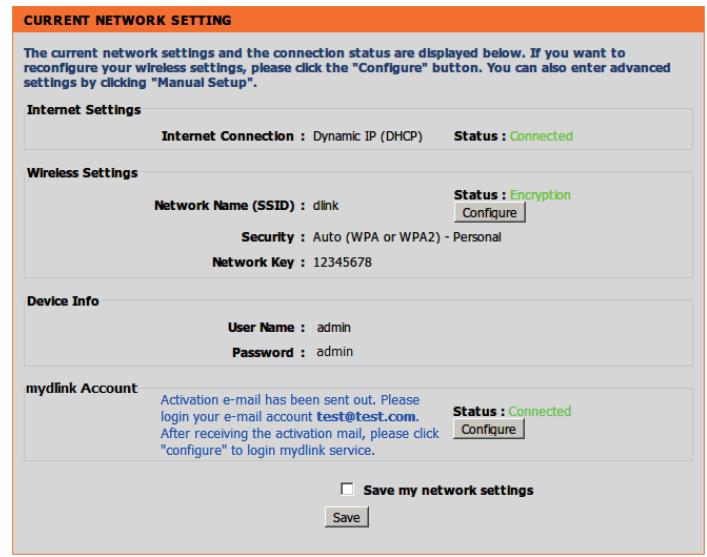

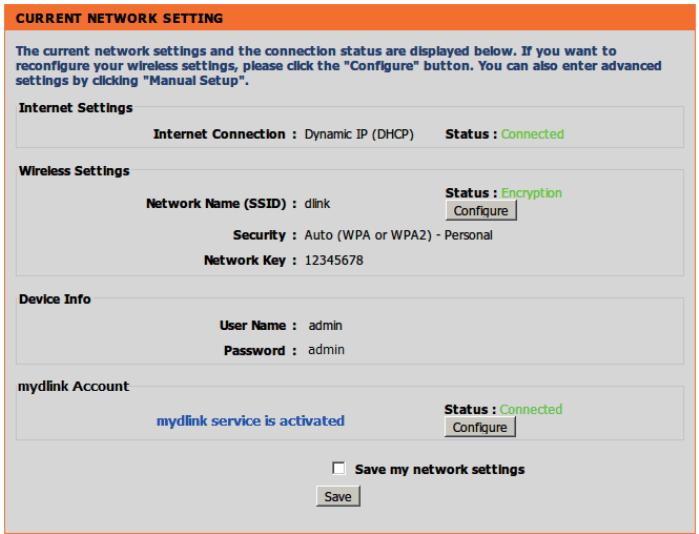

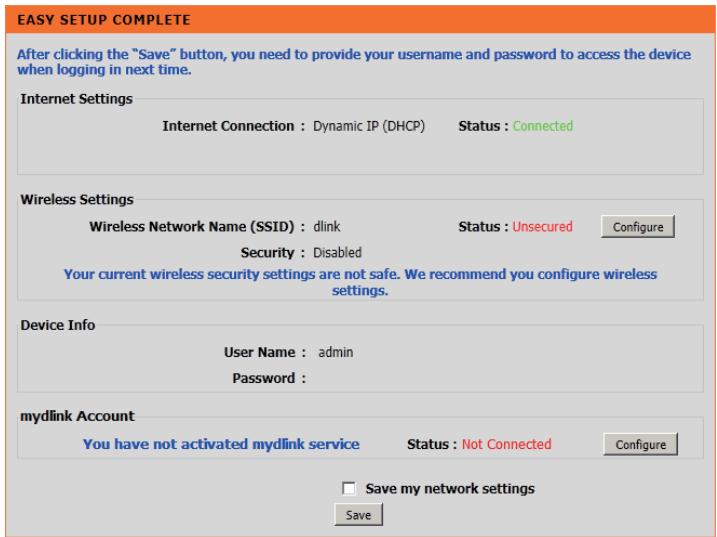

Sur la page « CURRENT NETWORK SETTING » (Configuration actuelle du réseau), vous VOYZ que I'etat d'INTERNET est « connected » (connecté).

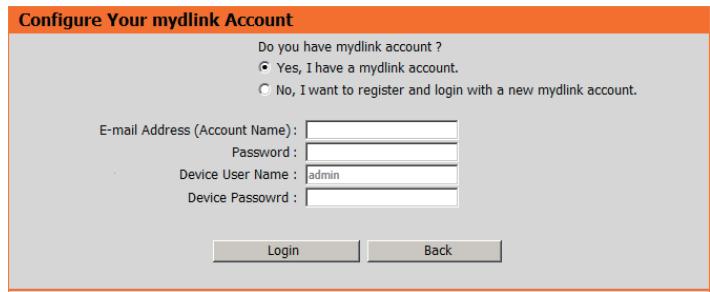

Si vous n'avez pas créé de compte mydlink,clinquez sur « configure » (configurer) dans la section « mydlink account » (compte mydlink), puis renseignez le formulaire d'inscription.

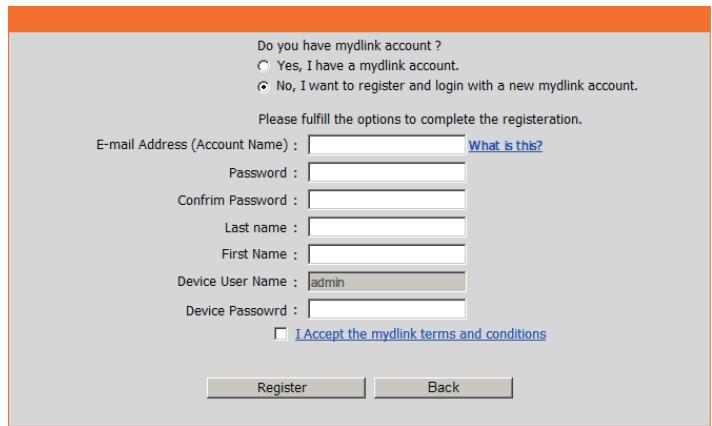

Cliquez sur « Register » (Inscription)

Vous pouvez maintainant voir la remarque indiquant qu'un courrier électronique de vérification a été envoyé. Ouvrez un nouveau navigateur pour vous connecter à votre compte de messagerie et consulter le courrier électronique de vérification.

Une fois la phase de vérification du compte terminée, cliquez sur « configure » (configurer) dans la section « mydlink account » (compte mydlink), puis renseignez le formulaire d'inscription.

Cliquez sur « Login » (Connexion).

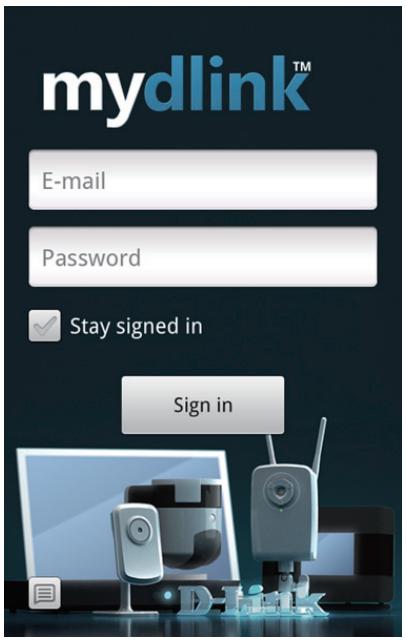

Le routeur est maintainant connecté au service mydlink. Vous pouvez télécharger l'application « mydlink lite » sur Android Market ou sur Apple Store etCOMMencer à profiter du service mydlink !

Configuration Internet

Adresse statique (attribuée par le FAI)

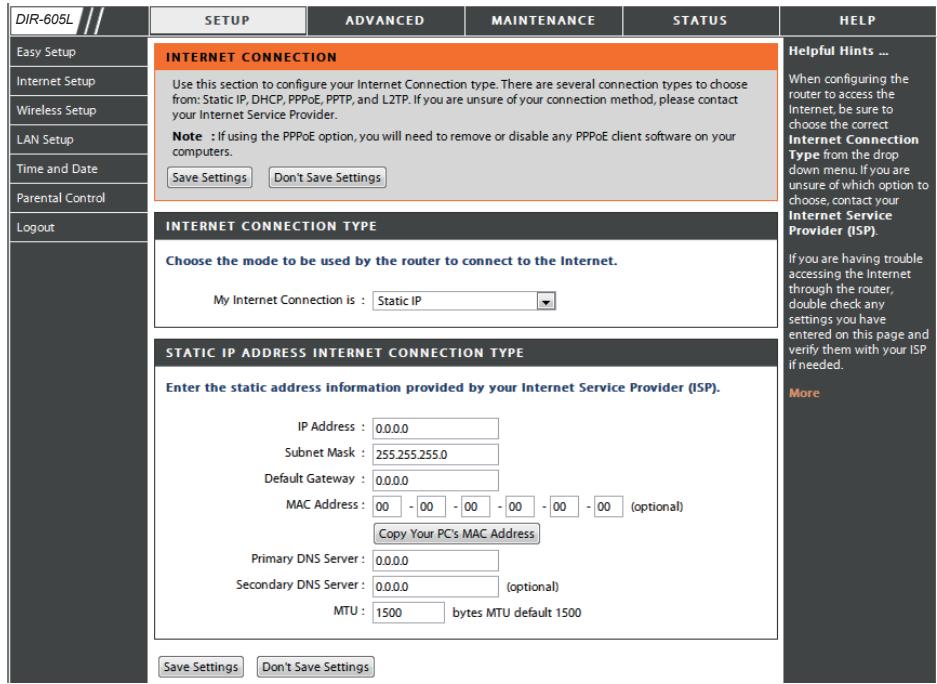

Selectionnez Static IP Address (Adresse IP statique) si toutes les informations sur l'adresse IP du réseau étendu sont fournies par le FAI. Vous devrez saisir l'adresse IP, le masque de sous-réseau, l'adresse de passerelle et la ou les adresses DNS fournies par votre FAI. Chaque adresse IP saïsie dans les champs doit avoir la forme IP appropriée, à savoir quatre octets séparés par un point (x.x.x.x). Les adresses dont le format est incorrect sont rejetées.

Adresse IP : Saisissez l'adresse IP attribuée par votre FAI.

Masque de sous- Saisissez le masque de sous-réseau attribué par votre FAI. réseau :

ISP Gateway Saisissez la passerelle attribuée par votre FAI. (Passerelle du FAI):

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface (Adresse MAC): physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Cloner l'adresse L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface MAC: physique du réseauétendu du routeur haut débit. Vous pouvez utiliser le bouton Clone MAC Address (Cloner l'adresse MAC) pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseauétendu par celle du routeur. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Primary DNS Saisissez l'adresse IP du serveur DNS principal attribuée par votre Address (Adresse fournisseur d'accès Internet

DNS principale) :

Secondary DNS Cette option est facultative. Address (Adresse DNS secondaire):

MTU: Maximum Transmission Unit (Unité de transmission maximale). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre FAI spécifique. 1492 est la MTU par défaut.

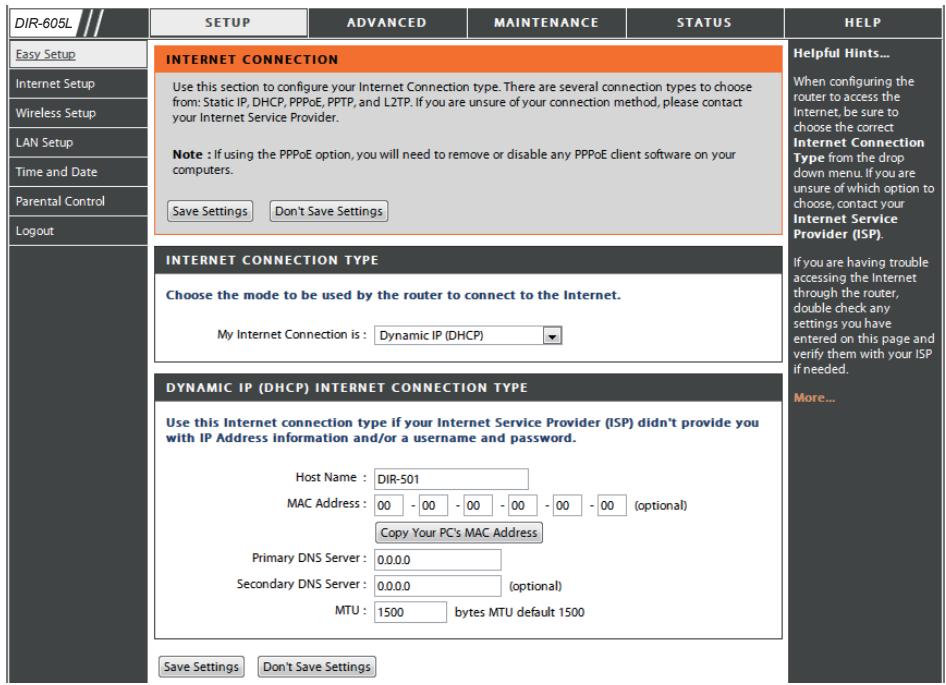

Configuration Internet Dynamique

Pour configurer la connexion Internet manuellement, cliquez sur le bouton Manual Internet Connection Setup (Configuration manuelle de la connexion Internet) dans la fenetre d'accueil du routeur.

Mode Point Cochez cette case pour désactiver la NAT et activer le routeur en d'accès : Access Point (point d'accès) seulement.

Dynamic Sélectionnez Dynamic IP Address (Adresse IP dynamique) pour IP Address obtenir automatiquement des informations sur l'adresse IP auprès (Adresse IP de votre fournisseur d'accès Internet. Sélectionnez cette option si ce dynamique): dernier ne vous fournit pas d'adresse IP à utiliser. Cette option est généralement utilisé pour les services de modem cable.

Nom d'hôte: Host Name (Nom d'hôte) est facultatif, mais peut être exigé par certains fournisseurs d'accès Internet. Par défaut, il correspond au nom du routeur; il peut être modifié.

MAC Address L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface (Adresse MAC): physique du réseau étendu du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

Cloner l'adresse MAC: L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du réseauétendu du routeur haut débit. Vous pouvez utiliser le bouton Cloner l'adresse MAC pour copier l'adresse MAC de la carte Ethernet installée par votre fournisseur d'accès Internet et replacer celle du réseauétendu par celle du routeur. Il est déconseilé de la modifier, sauf si vous FAI l'exige.

DNS Saisissez l'adresse IP du serveur DNS (Domaine Name Server)
Addresses attribuée par votre fournisseur d'accès Internet.
(Adresses):

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique.

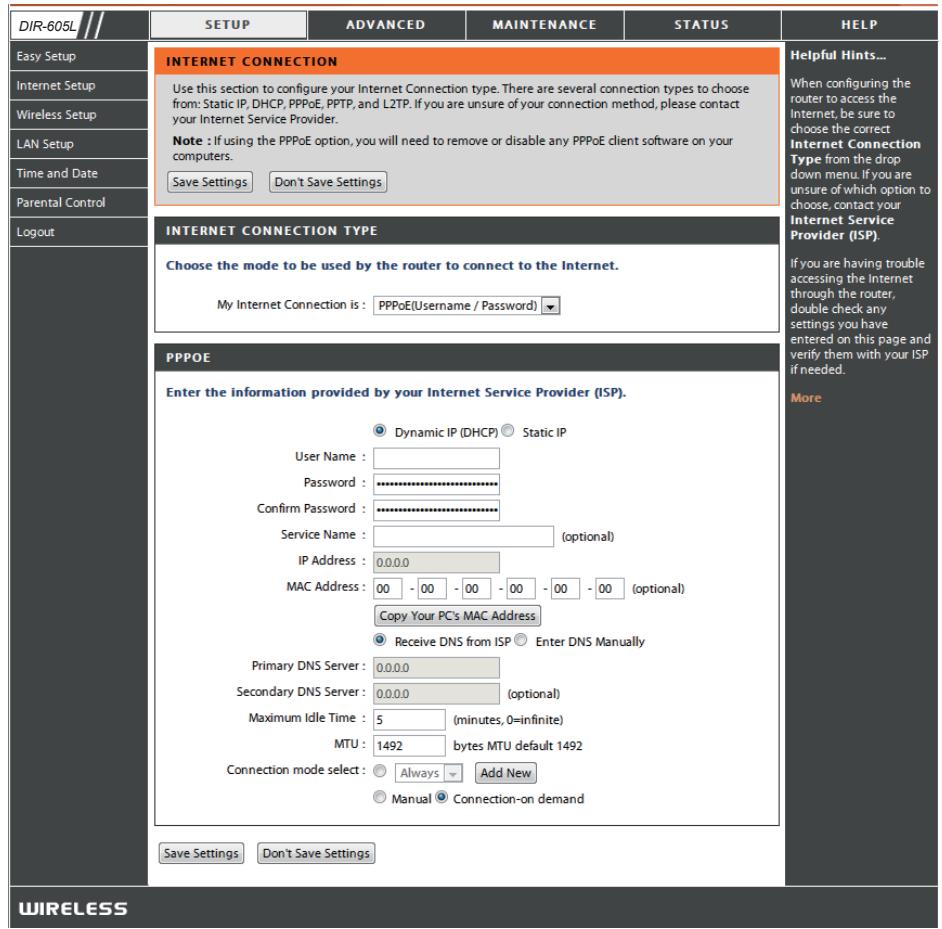

Configuration Internet PPPoE

Sélectionnez PPPoE (Point to Point Protocol over Ethernet) [Point à point sur Internet] si vous FAI utilise une connexion PPPoE. Ce dernier vous fournira un nom d'utilisateur et un mot de passer. En général, cette option est utilisée pour les services DSL. Veiliez à supprimer le logiciel PPPoE de votre ordinateur. Il n'est plus nécessaire et ne fonctionne pas sur un routeur.

PPPoE: Sélectionnez Dynamic (Dynamique), qui est l'option la plus⩽fréquence, ou Static (Statique). Sélectionnez Static (Statique) si voiture FAI vous a fourni une adresse IP, le masque de sous−réseau, la passerelle et l'adresse des serveurs DNS.

Nom d'utilisateur: Saisissez votre nom d'utilisateur PPPoE.

Mot de passer: Saisissez votre mot de passer PPPoE, puis ressaisissez-le dans le champ suivant.

Nom du service: Saisissez le nom du service du fournisseur d'accès Internet (facultatif).

Adresse IP: Saisissez l'adresse IP (PPPoE statique uniquement).

Adresses DNS: Saisissez l'adresse des serveurs DNS principal et secondaire (PPPoE statique uniquement).

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la (Temps d'inactivité connexion Internet est conservée. Pour désactiver cette fonction, maximum) : activez Reconnexion automatique.

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique. 1492 est la MTU par défaut.

Connection Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Select (Sélection du mode de connexion):

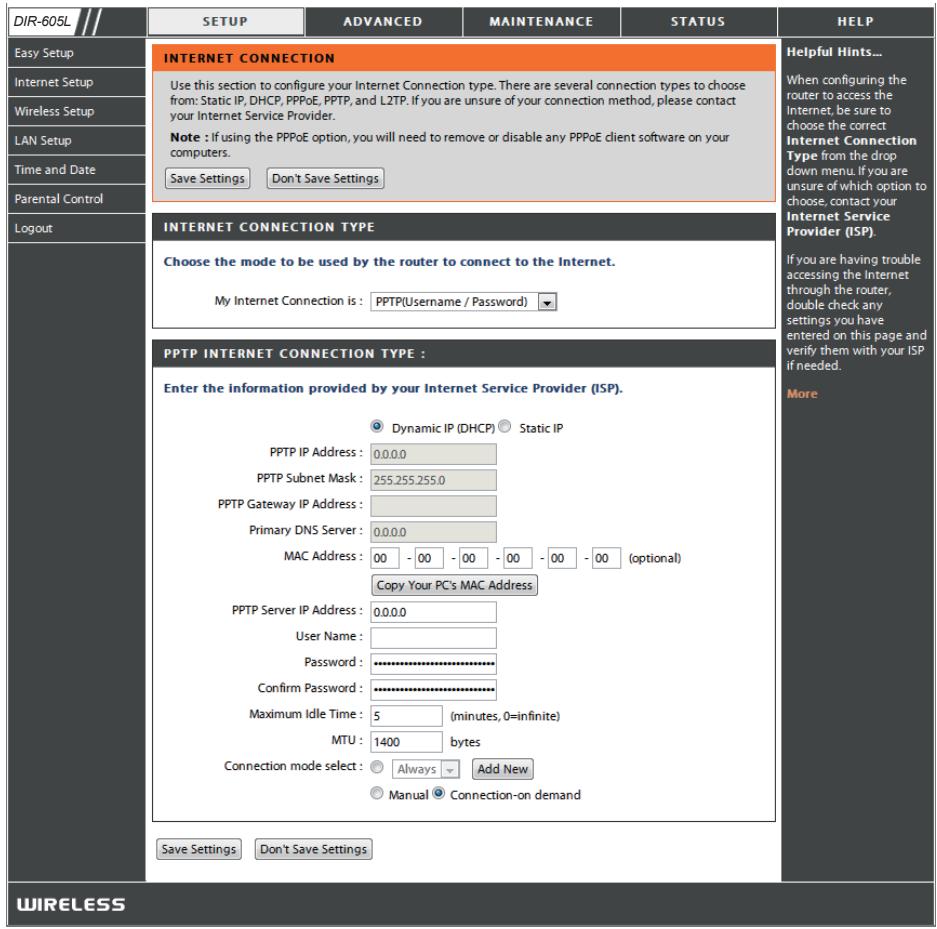

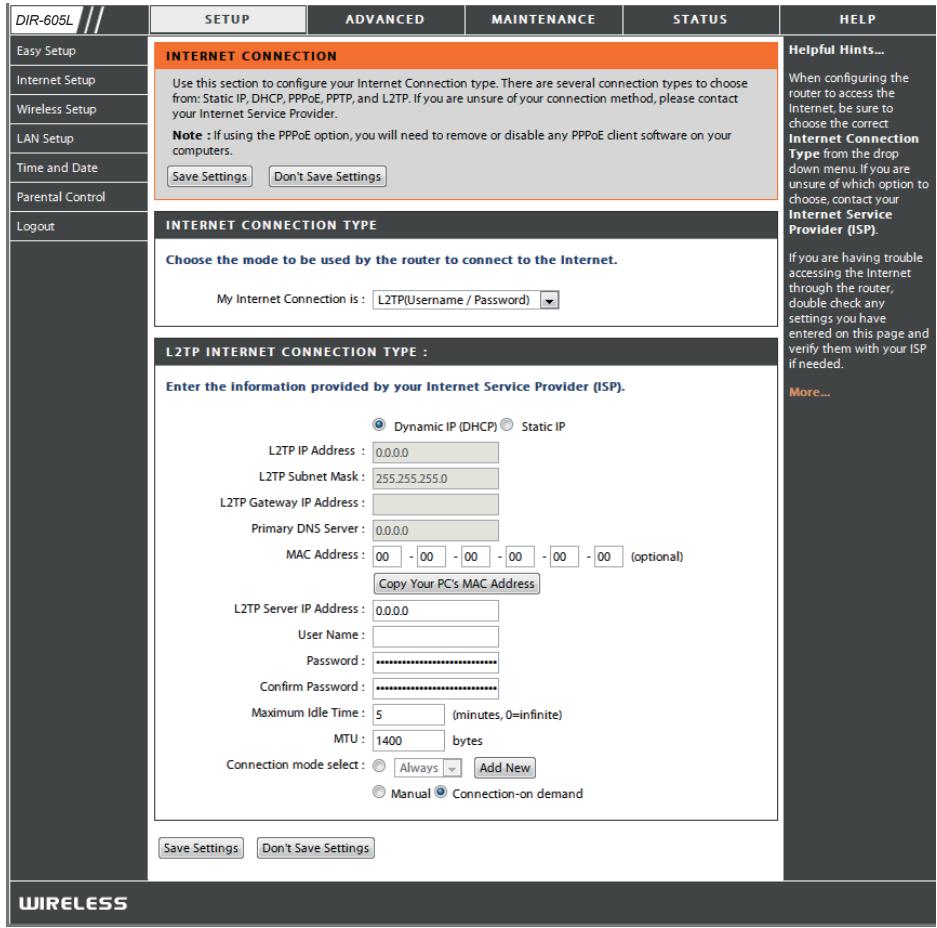

Configuration Internet PPTP

Selectionnez PPTP (Point-to-Point-Tunneling Protocol) [Protocole de tunnel point à point] si votre FAI utilise une connexion PPTP. Ce dernier vous fournira un nom d'utilisateur et un mot de passé. En général, cette option est utilisé pour les services DSL.

PPTP: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquence, ou Static (Statique). Sélectionnez Static (Statique) si vous a fourni une adresse IP, le masque de sous-résau, la passerelle et l'adresse des serveurs DNS.

Adresse IP : Saisissez l'adresse IP (PPTP statique uniquement).

Masque de sous- Saisissez l'adresse des serveurs DNS principal et secondaire (PPTP réseau: statique uniquement).

Passerelle: Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

DNS: Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).

Server IP (Adresse IP Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif). du serveur):

PPTP Account Saisissez le nom de votre compte PPTP. (Compte PPTP):

PPTP Password (Mot Saisissez votre mot de passer PPTP, puis ressaississez-le dans le champ de passer PPTP): suivant.

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion (Temps d'inactivité maximum) : Reconnexion automatique.

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances.

Connect Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou Connect-on demand (Connexion à la demande). (Mode de connexion):

Configuration Internet L2TP

Sélectionnez L2TP (Layer 2 Tunneling Protocol = Protocole de tunnel de niveau 2) si votre FAI utilise une connexion L2TP. Ce dernier vous fournira un nom d'utilisateur et un mot de passée. En général, cette option est utilisé pour les services DSL.

L2TP: Sélectionnez Dynamic (Dynamique), qui est l'option la plus fréquence, ou Static (Statique). Sélectionnez Static (Statique) si vous a fourni une adresse IP, le masque de sous-résau, la passerelle et l'adresse des serveurs DNS.

Adresse IP : Saisissez l'adresse IP (L2TP statique uniquement).

Masque de sous- Saisissez l'adresse des serveurs DNS principal et secondaire (L2TP statique réseau: uniquement).

Passerelle: Saisissez l'adresse IP de la passerelle attribuée par votre fournisseur d'accès Internet.

DNS: Les informations relatives au serveur DNS sont fournies par votre fournisseur d'accès Internet (FAI).

Server IP (Adresse IP Saisissez l'adresse IP du serveur fournie par votre FAI (facultatif). du serveur):

L2TP Account Saisissez le nom de votre compte L2TP. (Compte L2TP):

L2TP Password (Mot Saisissez votre mot de passer L2TP, puis ressaisissez-le dans le champ de passer L2TP): suivant.

Maximum Idle Time Saisissez le temps d'inactivité maximum pendant lequel la connexion (Temps d'inactivité Internet est conservée. Pour désactiver cette fonction, activez maximum): Reconnexion automatique.

MTU: Unité de transmission maximale (Maximum Transmission Unit). Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances avec votre fournisseur d'accès Internet spécifique.

Connect Mode Sélectionnez Always-on (Toujours activée), Manual (Manuelle) ou (Mode de Connect-on demand (Connexion à la demande). connexion):

Configuration sans fil

Les paramètres du réseau sans fil de votreoute peuvent être configurés manuellement ou à l'aide d'un assistant. Pour utiliser l'assistant, cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de la connexion sans fil), puis suivez les étapes suivantes. Pour configurer les paramètres du réseau sans fil manuellement, cliquez sur le bouton Manual Wireless Connection Setup (Configuration manuelle de la connexion sans fil). Les paramètresprésents dans cette fenêtre sont expliqués ultérieurement dans cette section. La section Sécurité du réseau sans fil, juste après cette section Configuration, apporte des explications supplémentaires sur la configuration des options de mode sécurisé des réseaux sans fil : WEP, WPA, WPA2 et WPA/WPA2.

Cliquez sur Next (Suviant) pour continuer.

Saisissez un Wireless Network Name (Nom de réseau sans fil), également appelé SSID, dans la zone textuelle, puis cliquez sur Next (Suivant) pour continuer.

Saisissez un Wireless Security Password (Mot de passer de sécurité du réseau sans fil) dans la zone textuelle, puis cliquez sur Next (Suivant) pour continuer.

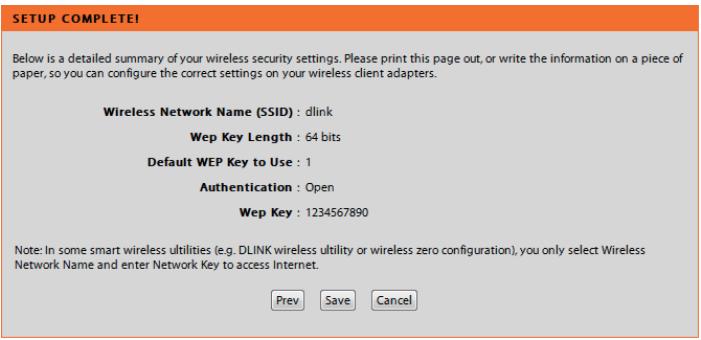

Cette fenêtre affiche un résumé des paramètres de sécurité de votre réseau sans fil. Veuillez imprimer ou enregistrer ces informations en lieu sûr, avant de cliquer sur Save (Enregistrer) pour continuer.

Le routeur enregistre vos nouveaux paramètres et se réinitialise. Une fois le processus terminé (1 à 2 minutes), la fenêtre d'accueil Wireless Setup (Configuration du réseau sans fil) s'ouvre.

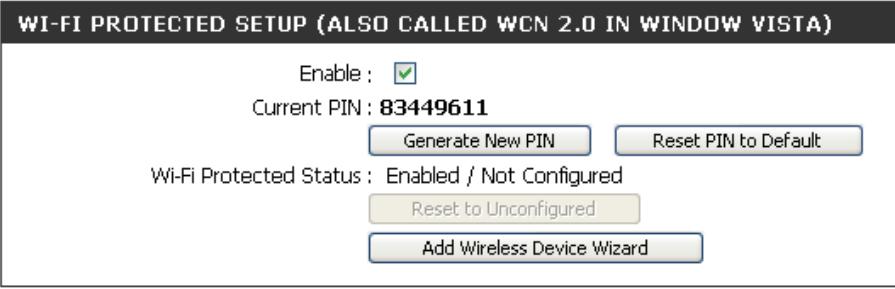

Wi-Fi Protected Pour appliquer la protection Wifi ou de WCN 2.0, cochez la case Setup Enable (Activer), cliquez sur Generate New PIN (Générer un (Configuration nouveau code PIN) ou sur Reset PIN to Default (Réinitialiser sécurisée du le code PIN), puis configurez les paramètres du Wifi suivants. Wifi): Veuillez consulter la section Configuration de la protection Wifi (WCN 2.0 sous Windows Vista) plus loin dans ce manuel pour obtenir des informations détaillées sur la configuration.
Activer le mode Cochez cette case pour activer la fonction sans fil. Si vous ne sans fil : vous pas utiliser le réseau sans fil, déscochez la case pour désactiver toutes les fonctions de réseau sans fil.
Nom du réseau Le SSID (Service Set Identifier) correspond au nom de votre sans fil: réseau sans fil. Définissez un nom (32 caractères maximum). Le SSID est sensible à la casse.
Enable Indique le paramètre de canal correspondant au DIR-605L. Wireless Channel Par défaut, le canal est défini sur 6. Vous pouvez modifier le (Activer le canal canal pour l'adapter au canal d'un réseau sans fil existant ou sans fil): pour personnaliser votre réseau sans fil. Le paramètre Auto Channel Selection ( Sélection automatique du canal) peut être sélectionné pour que le DIR-605L puisse sélectionner le canal représentant le moins d'interférences.

Transmission Utilisez le menu déroulant pour selectionner la vitesse de transmission appropriée, en mega-octets par seconde. De nombreux Rate (Vitesse de utilisateurs veulent utiliser le paramètre par défaut: Best (automatic [Optimal (automatique)])). transmission):
Activation de Activez Wi-Fi Multimedia pour profiter de la qualite de base des fonctions du service. WMM accorde la priorite au traffic en fonction WMM: de quatre catégories d'accès : son, videoo, meilleur effort et arrriere plan.
Enable Hidden Wireless (Activer le mode sans fil masqué) : Choisissez cette option si vous ne souhaitez pas que le SSID de votre réseau sans fil soit diffusé par le DIR-605L. Si vous scélectionné cette option, le SSID du DIR-605L ne peut pas être vu par les utilisaires de visite des lieux; vos clients sans fil devront donc connaître le SSID de votre DIR-605L pour s'y connecter.

1. Pour activer la sécurité sans fil sur le routeur, utilisez le menu déroulant pour selectionner l'option souhaitatione. Pour activer le WEP, selectionnez Enable WEP Wireless Security (basic [Activer la sécurité WEP du réseau sans fil (basique)]).
2. En regard d'Authentication (Authentication), Sélectionnez Open (Ouvrir) ou Shared Key (Clé partagée). Shared Key (Clé partagée) offre davantage de sécurité.
3. Sélectionnez le cryptage 64Bit ou 128Bit dans le menu déroulant en regard de WEP Encryption (Cryptage du WEP).
4. En regard de Default Key Type (Type de clé par défaut), Sélectionnez WEP Key 1 (Clé WEP 1), puis saisissez une clé WEP que vous creez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouvez saisir jusqu'à quatre clés différentes à l'aide de caractères hexadécimaux ou ASCII. Il est recommendé d'utiliser les caractères hexadécimaux (les lettres de A à F et les chiffres de 0 à 9 sont valides). En ASCII, tous les chiffres et toutes les lettres sont valides.
5. Cliquez sur Save Settings (Enregisterr les paramètres) pour enregistrer vos paramètres. Si vous configUREz le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saissiez la même clé WEP que celle du routeur.

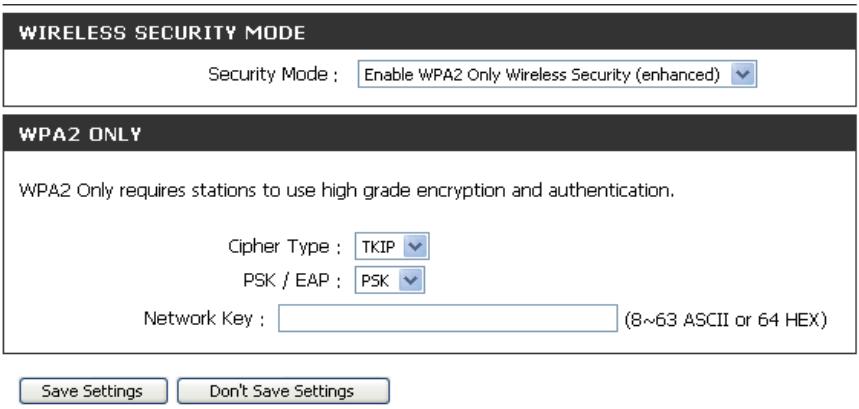

WIRELESS SECURITY MODE

Security Mode:

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajusté.

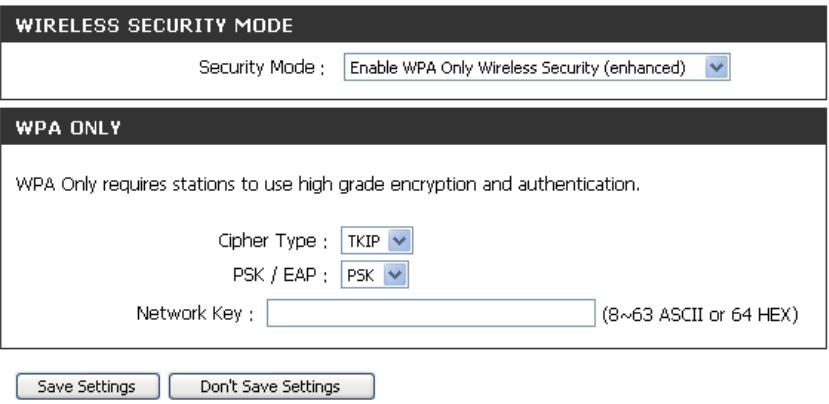

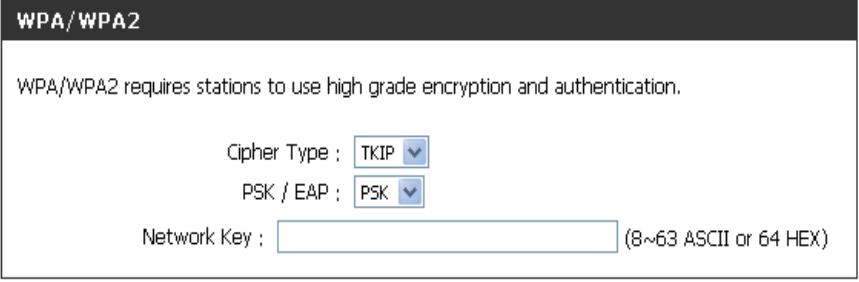

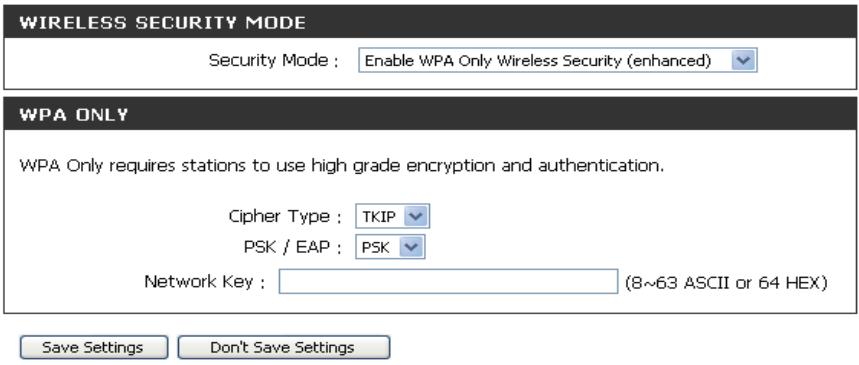

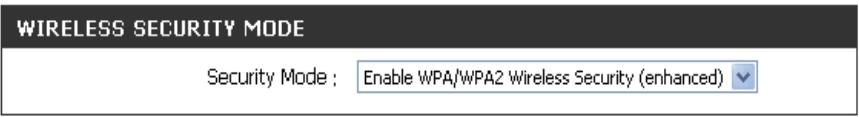

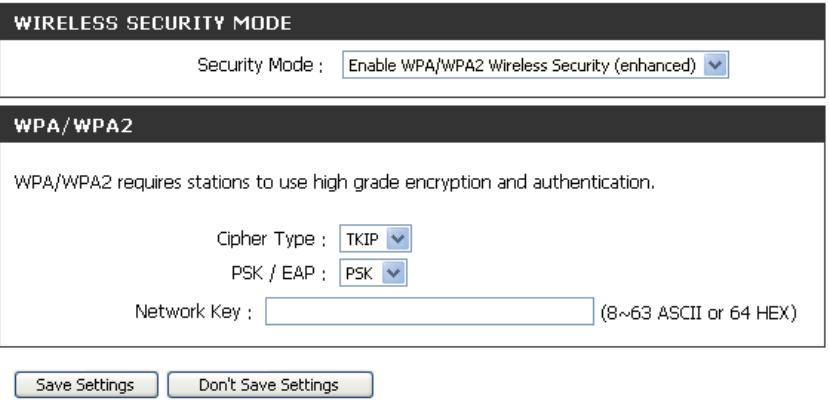

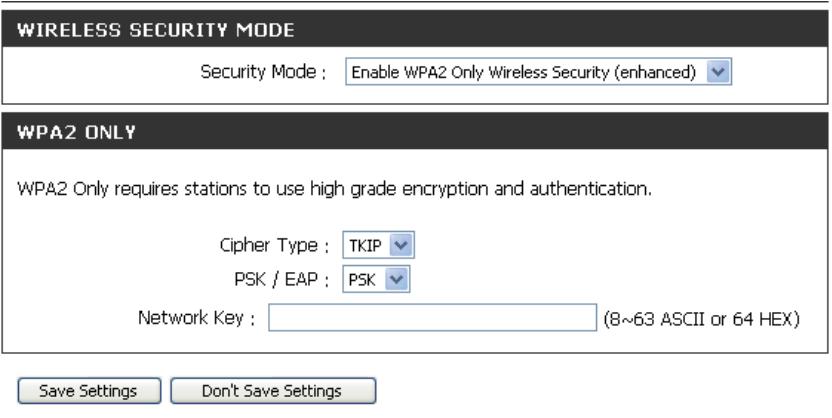

1. Pour activer le WPA, WPA2 ou WPA/WPA2, Sélectionnez Enable WPA Only Wireless Security (enhanced [Activer la sécurité sans fil WPA seulement (amélioré)]), Enable WPA2 Only Wireless Security (enhanced [Activer la sécurité sans fil WPA2 seulement (Amélioré)]) ou Enable WPA/WPA2 Wireless Security (enhanced [Activer la sécurité sans fil WPA/WPA2 (amélioré)]).
2. En regard de Cipher Type (Type de chiffrement), sélectionnez TKIP, AES ou Both (Le deux).
3. En regard de PSK/EAP, Sélectionnez PSK.
4. En regard de Network Key (Clé de réseau), saisissez un mot de passer. La clé est un mot de passer alphanumeric que complenant entre 8 et 63 caractères. Ce mot de passer peut inclure des symboles (!?*&_) et des espaces. Veuillez à savoir la clé de manière exactement identique à celle des autres clients sans fil.
5. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configUREz le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WPA, WPA2 ou WPA/WPA2 (selon l'option selectionnée) sur votre adaptateur et que vous saississiez la même clé de réseau que celle du routeur.

Configuration du réseau local

Cte section you permet de modifier les parametes du reseau local de voite routeur et de configurer les parametes DHCP.

Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par (Adresse IP du défaut est 192.168.0.1.

routeur) :

Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l'utilitaire de configuration.

Default Subnet Saisissez le masque de sous-réseau. Par défaut, il Mask (Masque de s'agit de 255.255.255.0.

sous-réseau par défaut):

Nom de Domaine Saisissez le nom de domaine (facultatif). local :

Activer le relais Cochez la case permettant de transférer les données

DNS: du serveur DNS du fournisseur d'accès Internet vers vos ordinateurs. Si vous ne la cochez pas, vos ordinateurs utilisent le routeur d'un serveur DNS.

Reportez-vous à la page suivante pour obtenir des informations sur le DHCP.

Paramètres du serveur DHCP

Activer le serveur Cochez la case pour activer le serveur DHCP sur

DHCP: cette ordinateur. Décochez-la pour désactiver cette fonction.

DHCP IP Saisissez les addresses IP de début et de fin pour Address Range l'attribution d'adresse IP du serveur DHCP.

(Plaged'adresses

IP du DHCP) :

DHCP Lease Durée de concession de l'adresse IP. Saisissez la

Heure: durée de concession en minutes.

DHCPSERVER SETTINGS

Cette section vous permet de configurer, demettre à jour et de gérer l'heure de l'horloge système interne.

Fuseau horaire: Sélectionnez le fuseau horaire dans le menu déroulant.

Activer Cochez cette case pour activer l'heure d'été. Daylight Cliquez sur Sync. your computer's time settings Saving (Activer (Synchroniser les paramètres d'heure de votre l'heure d'été): ordinateur) pour copier les paramètres d'heure de votre PC.

NTP Cochez la case « Automatically synchronize with Serveur D-Link's Internet time server » (Synchroniser Utilisée : automatiquement avec le serveur hora Internet de D-Link), puis utilisez le menu déroulant pour sélectionner un serveur NTP. Le protocole NTP (Network Time Protocole) synchronise les heures des horloges des ordinateurs d'un réseau.

Manuel: Pour saisir l'heure manuellement, saisissez les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde). Cliquez sur Save Settings (Enregistrer les paramètres).

Contrôle parental

Cette fonction vous permet de creer uneiste Web auxquels you souhaitez accorder ou refuser l'acces.

Configurer Sélectionnez Turn Parental Control OFF
Parental (DÉSACTIVER le contrôle parental), Turn Parental Control ON (ACTIVER le contrôle parental) and (Configurer allow computers access to ONLY these sites)
le contrôle (AUTORISER les ordinateurs à acceder à ces sites parental): SEULEMENT) ou Turn Parental Control ON and DENY computers access to ONLY these sites (ACTIVER le contrôle parental et REFUSER l'accès à ces sites SEULEMENT).

Website URL (URL Saisissez les mots clés ou les URL que vous pouze du site Web): bloquer (ou autoriser). Toutes les URL comptant ce mot clé sont bloquées.

Calendrier: Calendrier des heures où le contrôle parental est activé. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Maintenance > Schedules (Calendriers).

Redirection de port

Cette page vous permet d'ouvrir un seul port ou une plage de ports.

Rule (Règle): Cochez cette case pour activer la règle.

Nom: Saisissez un nom de règle.

Adresse IP : Saisissez l'adresse IP de l'ordinateur du réseau local sur lequel vous pouze autoriser le service entrant.

Start Port/ Saisissez le ou les ports que vous poulez ouvrir. Si vous End Port (Port youlez n'en ouvrir qu'un, saisissez son nom dans les de depart/ deux cases.

arrivée) :

Type de traffic: Sélectionnez TCP, UDP ou Any (Tous)

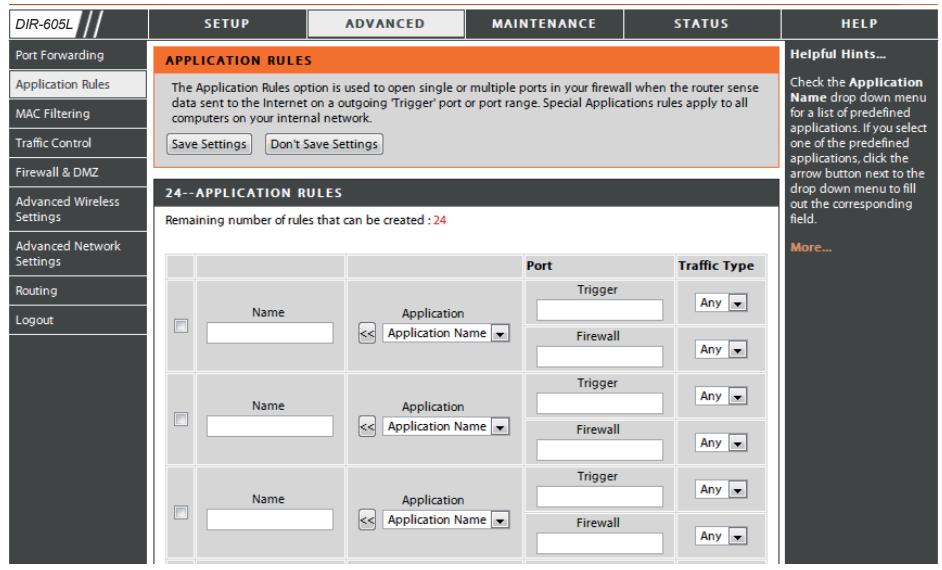

Règles d'application

Certaines applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les videoconferences et la téléphonie par Internet. Ces applications fonctionnent difficilement via la traduction d'adresses de réseau (NAT). Des applications spéciales permettent à ces applications de fonctionner avec le DIR-605L.

Rule (Règle): Cochez cette case pour activer la règle.

Nom: Saisissez un nom de règle.

Trigger Port Ce port sert à déclencher l'application. Il peut s'agir (Port de d'un seul port ou d'une plage de ports. déclenchement):

Firewall Port (Port du pare-feu): Ce numéro de port, situé du côté du réseau étendu, sert à acceder à l'application. Vous pouvez définir un seul port ou une plage de ports. Vous pouvez utiliser une virgule pour ajouter plusieurs ports ou une plage de ports.

Type de traffic: Sélectionnez TCP, UDP ou Any (Tous).

Contrôle d'accès

Utilisez les filtres MAC (Media Access Control = Contrôle d'accès au support) pour autoriser ou refuser l'accès au réseau aux ordinateurs du réseau local à l'aide de leurs adresses MAC. Vous pouze ajouter une adresse MAC manuellement ou en selectionner une dans la liste de clients actuellement connectés au routeur haut débit.

Configure MAC Sélectionnez Turn MAC Filtering OFF (DÉSACTIVER Filter (Configurer le filtrage MAC), Turn MAC Filtering ON (ACTIVER le filtrage MAC) et ALLOW computers listed to access the network (AUTORISER les ordinateurs repertoriés à acceder au réseau) ou Turn MAC Filtering ON and DENY computers listed to access the network (ACTIVER le filtrage MAC et REFUSER l'accès au réseau aux ordinateurs repertoriés).

MAC Address Saisissez l'adresse MAC que vous souhaitez filtrer. (Adresse MAC): Pour rechercher l'adresse MAC sur un ordinateur, veuillez consulter la section Bases de la mise en réseau de ce manuel.

Client DHCP Sélectionnez un client DHCP dans le menu déroulant, List (Liste de puis cliquez sur la flèche pour copier l'adresse MAC. clients DHCP):

Calendrier : Calendrier des heures où le contrôle du réseau est activé. Il peut être définir sur Toujours pour que ce service soit toujours activé. Vous pouvezisser vos propres heures dans la section Maintenance > Schedules (Calendriers).

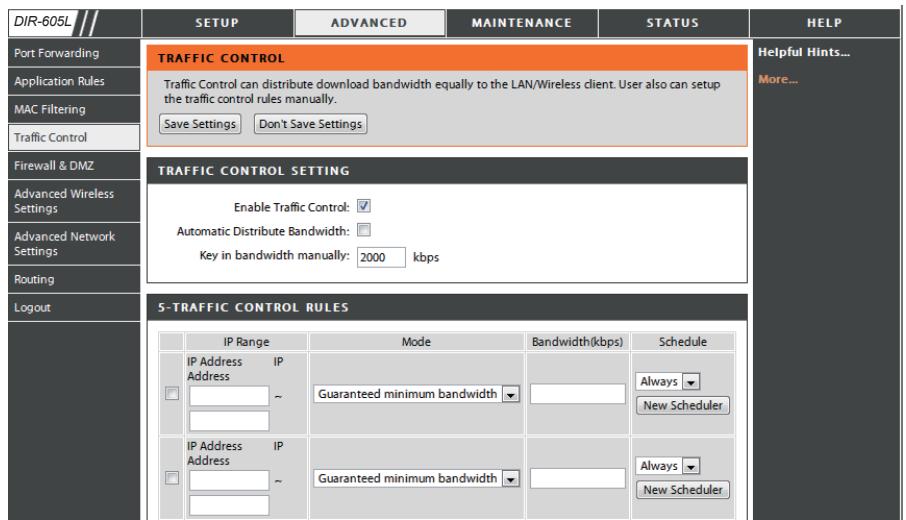

Contrôle du traffic

Le contrôle du traffic permet de répartir la largeur de bande de téléchargement automatiquement, en fonction des besoin des utilisateurs;

ces derniers peuvent également la configurer manuellement.

Enable Traffic Control (Activer le contrôle du traffic): Sélectionnez cette fonction pour contrôler la largeur de bande d'accès de l'ordinateur liént sur le réseau local.

Enable Traffic Sélectionnez cette fonction pour contrôler la largeur Control (Activer le de bande d'accès de l'ordinateur liént sur le réseau contrôle du traffic): local.

Automatic Tous les ordinateurs du réseau local sont répartis de Distribute manière égale sur la largeur de bande.

Bandwidth

(Largeur de bande

de distribution

automatique) :

key in bandwidth Saisissez la valeur pour configurer la largeur de bande manually (clé manuellement.

manuellement

Dans la largeur de

bande) :

Traffic Control Rules Lorsque l'option Automatic Distribute Bandwidth (Règles de contrôle (Répartition automatique de la largeur de bande) est

du traffic): décochée, vous pouvez contrôler l'accès à une adresse IP donnée sur la largeur de bande.

Assistant de configuration

Vous pouvez executer l'assistant de configuration dans la fenêtre d'accueil Setup (Configuration) pour configurer votre routeur rapidement. Vous serez automatiquement redirigé vers la première fenêtre de l'assistant.

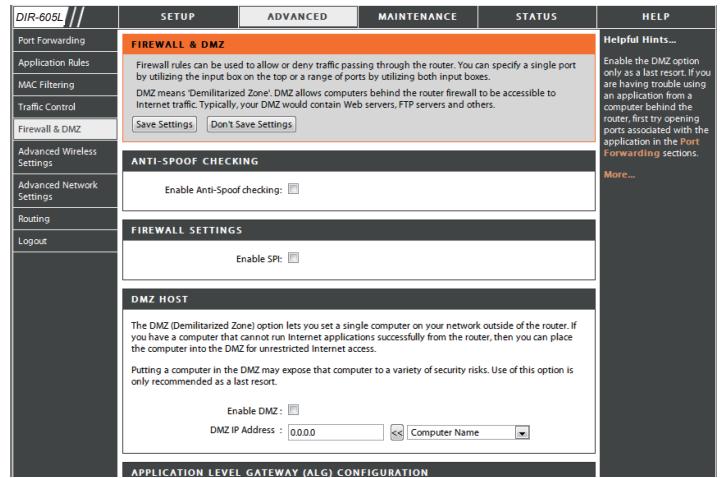

Pare-feu et DMZ

Cette section vous permet de configurer un hôte DMZ et des règles de pare-feu.

Si un PC client ne peut pas executer les applications Internet correctement derrière le DIR-605L, vous pouze le configurer pour qu'il ait un accès illimité à Internet. Cette option permet d'exposer un ordinateur à Internet. Elle est également utile pour les yeux. Saisissez l'adresse IP de l'ordinateur interne qui représentera l'hote DMZ. Si vous ajoutez un client à la DMZ (Zone demilitarisée), vous risquez d'exposer le réseau local à divers risques pour la sécurité. Veillez par conséquent à n'utiliser cette option qu'en dernier recours.

Enable SPI Cochez cette case pour activer le SPI.

(Activer le SPI) :

Activer l'hôte Cochez cette case pour activer la DMZ.

DMZ:

DMZ IP Address Saisissez l'adresse IP de l'ordinateur dont vous souhaitez ouvrir tous les ports.

DMZ):

Nom: Choisissez un nom de règle pour le pare-feu.

Action: Choisissez d'autoriser ou de refuser le transfert des paquets de données en fonction des critères définis dans la règle.

Source/Dest La source/cible correspond au port TCP/UDP du (:é du réseau (Source/Cible): local ou étendu.

Calendrier: Cliquez sur Add New (Ajouter nouveau) pour acceder à la fenêtre Schedules (Calendriers). Consultez Maintenance>Calendriers pour de plus amples informations.

Adresse IP: Saisissez une adresse IP de début et de fin.

Protocole: Sélectionnez le protocole de transfert utilisé pour la règle de filtrage.

Port Range Saisissez la plage de ports souhaitée pour la règle de filtrage. (Protocole : plage de ports) :

Cette fenetre you permet de modifier le comportement de la radio sans fil 802.11g par rapport aux parametes standard. You deez savoir que la modification des parametes par defaut risque d'avoir des conséquences négatives sur le comportement de votre réseau.

Puisance de Definit la puissance de transmission des antennes.

transmission :

Beacon interval Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau (Intervalle de balise): sans fil. Définissez une valeur. 100 correspond au paramètre par défaut recommandé.

RTS Threshold (Seuil: Cette valeur doit rester à son paramètre par défaut, soit 2346. Si le flux de données RTS): irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation: Le seuil de fragmentation, défini en octets, déterminé si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

DTIM Interval (Delivery Traffic Indication Message) 1 est le paramètre par défaut. Un DTIM est un (Intervalle DTIM): compte à rebours qui informé les clients de la fenêtre suivant d'écouter les messages de diffusion générale et de multidiffusion.

Preamble Type (Type) Selectionne Short Preamble (Preambule court) ou Long Preamble (Preambule long). Le preambule definit la longueur du bloc CRC (Cyclic Redundancy Check, de préambule): une technique courante de détction des erreurs de transmission des données) pour la communication entre le routeur sans fil et les adaptateurs reseau sans fil d'itinérance. Auto est le paramètre par défaut. Remarque : dans le cas d'un traffic élevé, utilisez le préambule court.

CTS Mode (Mode CTS) : CTS (Clear To Send) correspond à une fonction servant à limiter les collisions entre les périphériques sans fil d'un réseau local sans fil. CTS s'assure que le réseau sans fil ne presente pas d'interférence avant qu'un client sans fil ne tente d'envoyer des données sans fil. Si vous activez la fonction CTS, vous ajoutez un surdébit risquant de réduire le débit de votre réseau sans fil. None (Aucun): La fonction CTS est généralement utilisée dans un environnement 802.11g pur. Si elle est définie sur « None » (Aucun) dans un environnement de modes mixtes renseigné par les clients 802.11g, des collisions de données sans fil risquent de se produit fréquement. Always (Toujours): La fonction CTS est toujours utilisée pour s'assurer que le réseau local sans fil ne présente pas d'interférence avant d'envoyer des données. Auto: La fonction CTS surveille le réseau sans fil et decide automatiquement d'appliquer ou non la fonction CTS en fonction de l'intensité du traffic et du nombre de collisions survenues sur le réseau sans fil.

slectionne un des elements suivants: Mixed 802.11g and 802.11b (802.11g et 802.11b mixtes) : Selectionnee cette option si vous utilisez a la fois les clients sans fil 802.11b et 802.11g. 802.11n Only (802.11n seulement) : Selectionnee cette option si tous vos clients sans fil sont de type 802.11n. Mixed 802.11n, 802.11b, and 802.11g (802.11n, 802.11b et 802.11g mixtes) : Selectionnee cette option si vous utilisez un mélange de clients sans fil 802.11n, 11g et 11b.

Largeur de canal : Selectionner la largeur du canal : Auto 20/40 : Selectionnee cette option si vous utilisez à la fois des périhériques sans fil 802.11n et non 802.11n. 20MHz : Selectionnee cette option si vous n'utilisez pas de client sans fil 802.11n. Il s'agit du paramètre par défaut.

IG court : Cochez cette case pour réduire la durée de l'intervalle de garde et donc augmenter le nombre de données. Cependant, cette solution est moins fiable et risque de générer une perte de données plus importante.

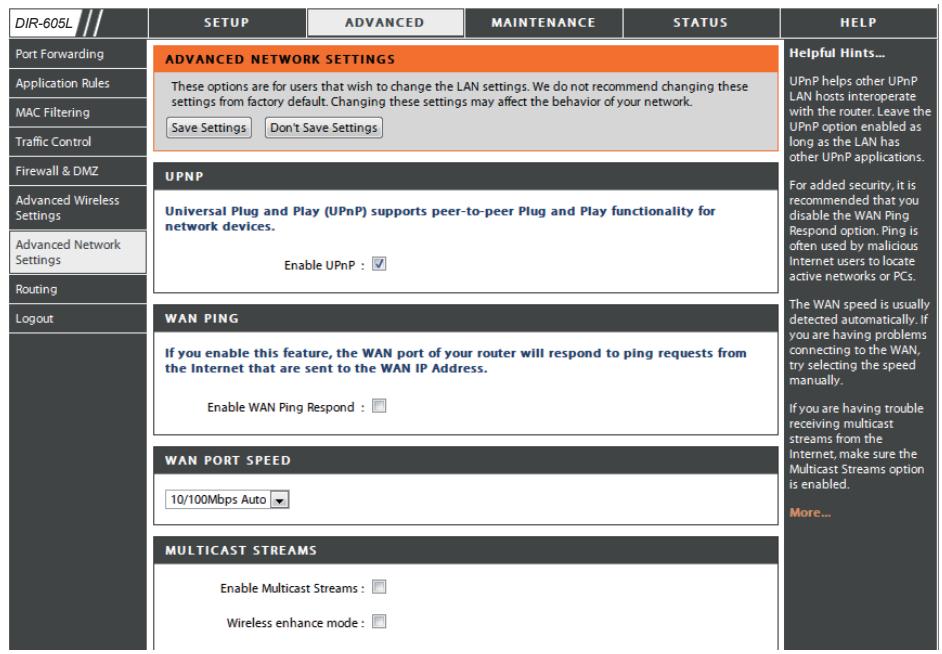

Réseau avancé

Cette fenêtre vous permet de modifier les paramètres du réseau local. Vous doivent savoir que la modification des paramètres par défaut risque d'avoir des conséquences sur le comportement de votre réseau.

Activer UPnP: Cochez cette case pour utiliser la fonction Plug and Play universelle (UPnP™). L'UPnP est compatible avec les équipements, les logiciels et les périphériques du réseau.

Enable WAN Si vous décochez la case, le DIR-605L ne pourrait pas Ping Respond répondre aux pings. Si vous bloquez le ping, vous (Activer la réponse renforcez la sécurité contre les pirates. Cochez cette case au ping du réseau pour que le port du réseau étendu puisse répondre aux externe):pings.

WAN Port Speed
Vous pouvez définir la vitesse du port du réseau local (Vitesse du port du réseau étendu): 10/100Mbps Auto (10/100 Mbits/s auto). Pour certains anciens câbles ou modems DSL, vous devrez peut-être définir la vitesse du port sur 10 Mbits/s.

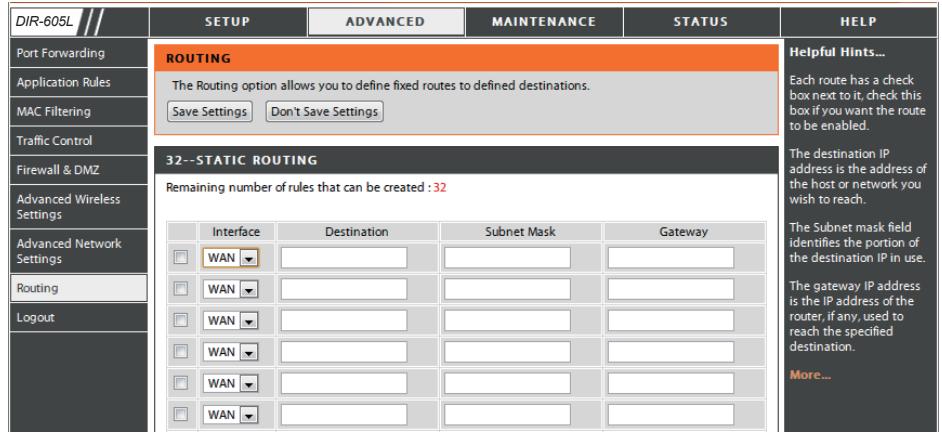

Routage

Cette option vous permet de définir des routes fixes vers des cibles définies.

Activer: Cochez cette case pour activer ou désactiver les routes fixes vers des cibles définies.

Interface: Utilisez le menu déroulant pourCHOISIR I'interface WAN (Réseau étendu) ou WAN (Physical Port [Réseau étendu (port physique)]) que le paquet IP doit utiliser pour transiter hors du routeur.

Cible : Adresse IP des paquets empruntant cette route.

Masque de sous- Sous-réseau de l'adresse IP des paquets empruntant réseau : cette route.

Passerelle: Définit le prochain bon à prendre si cette route est utilisé.

Gestion des péripériques

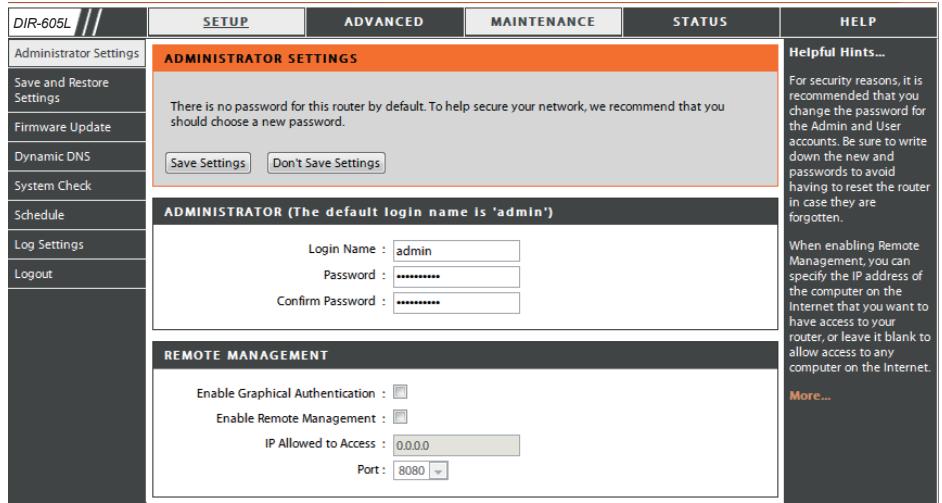

Cette fenêtre vous permet de modifier le mot de passer Administrateur. Vous pouvez également activer la Remote Management (gestion à distance).

Nom de Saisissez un nouveau Login Name (Nom de connexion) pour connexion de le compte administrateur.

l'administrateur

Administrator Saisissez un nouveau mot de passer pour l'Administrator Password Login Name (Nom de connexion de l'administrateur), puis (Mot de passer ressaisissez-le dans la zone textuelle Confirm Password administrateur): (Confirmer le mot de passer). L'administrateur peut modifier les paramètres.

Enable Remote La gestion à distance permet à un navigateur Web de Management configurer le DIR-605L sur Internet. Un nom d'utilisateur et
(Activer la un mot de passer restent nécessaires pour acceder à l'interface gestion à de gestion Web. En général, seul un membre de votre réseau
distance): peut parcourir les pages Web intégrées pour réaliser des tâches administrateur. Cette fonction vous permet de réaliser des tâches administrateur sur l'hôte distant (Internet).

IP Allowed Adresse IP Internet de l'ordinateur qui accede au routeur to Access (IP haut débit. Si vous saississez un astérisque (*) dans ce champ, dont I'accès est n'importe quel ordinateur peut acceder au routeur, mais cela autorisé): représenté un risque pour la sécurité et est déconseillé.

Port: Le numéro de port utilisé pour acceder au DIR-605L. Par exemple: http://x.x.x.x:8080, x.x.x.x correspondant à l'adresse IP du réseau étendu du DIR-605L et 8080, au port utilisé pour l'interface de gestion Web.

Enregistrement et restauration

Cette fenêtre vous permet d'enregistrer votre fichier de configuration sur un disque dur, de charger les paramètres de configuration depuis un disque dur et de restaurer les paramètres par défaut du routeur.

Enregistrer les paramètres sur le configuration actuels du réseau dans un fichier du disque dur local : dur de l'ordinateur que vous utilisez. Commencez par cliquer sur le bouton Save (Enregistrer). Une boîte de dialogue de fichiers s'ouvre. Vous pouvez y selectionner un emplacement et un nom de fichier pour les paramètres.

Charger des Utilisiez cette option pour charger les paramètres de paramètres depuis configuration du routeur préalablement enregistrés. le disque dur local : Commencez par utiliser la commande Browse (Parcourir) pour rechercher un fisier de paramètres de configuration précédemment enregistré. Ensuite, cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour les transférer vers le routeur.

Restaurer les Cette option rétablit tous les paramètres de configuration paramètres par du routeur qui étaient effectifs à sa sortie d'usine. Les défaut : paramètres qui n ont pas été enregistrés sont perdus, y compris les règles que vous avez créé. Si vous pouze enregistrer les paramètres de configuration actuels du routeur, utilisez le bouton Save (Enregistrer) ci-dessus.

Reboots Cliquez sur le bouton Reboots (Réinitialisations), à gauche (Réinitialisations): de la fenêtre, pour redémarrer le routeur.

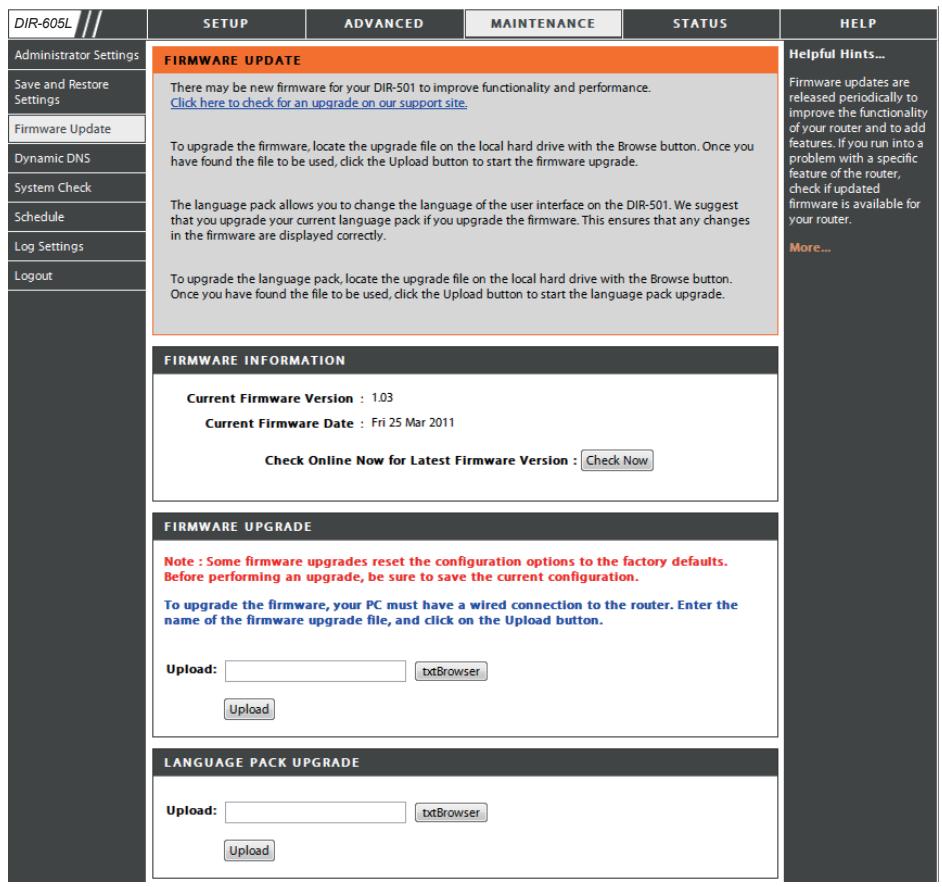

Mise à jour du microprogramme

Cette page vous permet de partager à jour le microprogramme du réseau. Vérifie que le microprogramme que vous pouze utiliser se trouve sur le disque dur local de l'ordinateur. Cliquez sur Browse (Parcourir) pour localiser le fichier du microprogramme à utiliser pour la mise à jour. Veuillez consulter le site de support D-Link pour prendre connaissance des mises à jour du microprogramme (www.dlink.fr rubrique Support Technique) et les télécharger sur votre disque dur.

Mise à jour du microprogramme: Cliquez sur le bouton Check Now (Contrôler maintainant) (ou sur le lien en haut de la fenêtre) pour rechercher s'il existe des microprogrammes mis à jour. Le cas échéant, téléchargez le nouveau microprogramme sur votre disque dur.

Browse (Parcourir): Ensuite, cliquez sur Browse (Parcourir) dans cette fenetre pour localiser la mise à jour du microprogramme sur votre disque dur. Cliquez sur Save Settings (Enregister les paramètres) pour terminer la mise à jour du microprogramme.

Configuration du DDNS

Le routeur prend en charge le service DDNS (Dynamic Domain Name Service). Le service DNS dynamique permet d'associer une adresse IP publique dynamique à un nom d'hôte statique dans n'importe lequel des nombreux domaines, ce qui permet d'acceder à un hôte en particulier à partir de divers emplacements Internet. Cette option est activée pour autoriser l'accès distant à un hôte en cliquant sur une URL en forme de lien hypertexte de type « nom_hôte.dyndns.org ». De nombreux fournisseurs d'accès Internet attribuient des adresses IP publiques à l'aide de DHCP, ce qui peut compliquer la localisation d'un hôte donné sur le réseau local à l'aide d'un DNS standard. Par exemple, si vous exécutez un serveur Web publique ou un serveur VPN sur votre réseau local, cela garantit que l'hôte peut être localisé sur Internet si l'adresse IP publique change. Le DDNS nécessite d'établir un compte avec l'un des fournisseurs DDNS pris en charge.

Enable DDNS Cochez la case Enable DDNS (Activer le DDNS) pour activer la (Activier le) prise en charge du DDNS.

DDNS) :

Adresse du Sélectionnez l'un des établissements d'inscription du DDNS

serveur: parmi leurs répertoriés dans le menu déroulant. Les serveurs disponibles sont les suivants : dlinkddns.com(Free [ Gratisit]), DynDns.org(Custom [Personnalisé]), Dyn.Dns.org(free [ Gratisit]) et Dyn.Dns.org(Static [Statique]).

Nom d'hote: saisissez le nom d'hote du serveur DDNS.

Nom Saisissez le nom d'utilisateur que vous serveur DDNS vous a d'utilisateur : attribué.

Mot de passer : Saisissez le mot de passer ou la clé que vous serveur DDNS vous a attribués.

Contrôle du système

Cet outil sert à vérifier la connectivité physique sur les interfaces du réseau local et du réseau étendu. Le Ping Test (Test de ping) peut servir à tester l'état d'Internet.

Virtual Cable Le Testeur de cable virtuel est une fonction avancée
Tester (VCT) Info qui intègre un testeur de cable de réseau local sur
(Informations
sur le testeur
de cable virtuel
[VCT]): cables (par ex. ouvertures, court-circuit, permutations
et discordance d'impédance). Cette fonction réduit
considerablement les appeals de maintenance et les
renvois car elle permet aux utilisateurs de résoudre
facilitement leurs problèmes de connexions câblées.

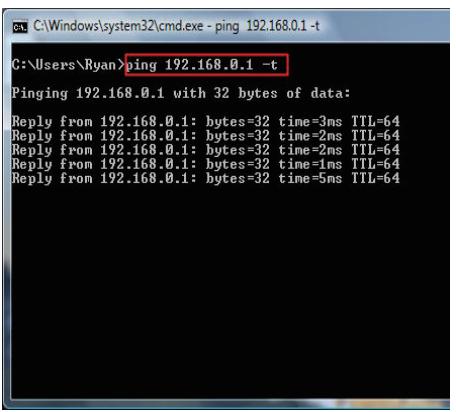

Test de ping: Le test de ping sert à envoyer des paquets de ping afin de tester si un ordinateur est actif sur Internet. Saisissez l'adresse IP sur laquelle vous souhaitez réaliser un ping, puis cliquez sur Ping.

Tâches planifiées

Le routeur permet à l'utilisateur de:gérer les条规定 de calendrier de diverses fonctions de pare-feu et de contrôle parental dans cette fenetre. Avres avoir terminé la configuration de la nouvelle条规定 du calendrier, cliquez sur le bouton Save Settings (Enregistrer les parametes) en haut de la fenetre.

Nom : Saisissez un nom pour la nouvelle règle du calendrier.

Days(s) (Jour(s)): Choisissez le ou les jours souhaités : All Week (Toute laSEAme) ou Select Days (SeLECTIONNER les jours). Si cette derniere option est selectionnee, veuillez utiliser les cases à cocher juste au-dessous pour définir chaque jour.

All Day - 24 hrs Cochez cette case pour appliquer la nouvelle règle du (Toute la journée calendrier à la période de 24 heures complète. -24 h):

Start Time/ Si la nouvelle règle du calendrier ne s'applique pas à Heure de fin : la période de 24 heures complète, décochez la case précédente, puis saississez une heures de début et de fin précise.

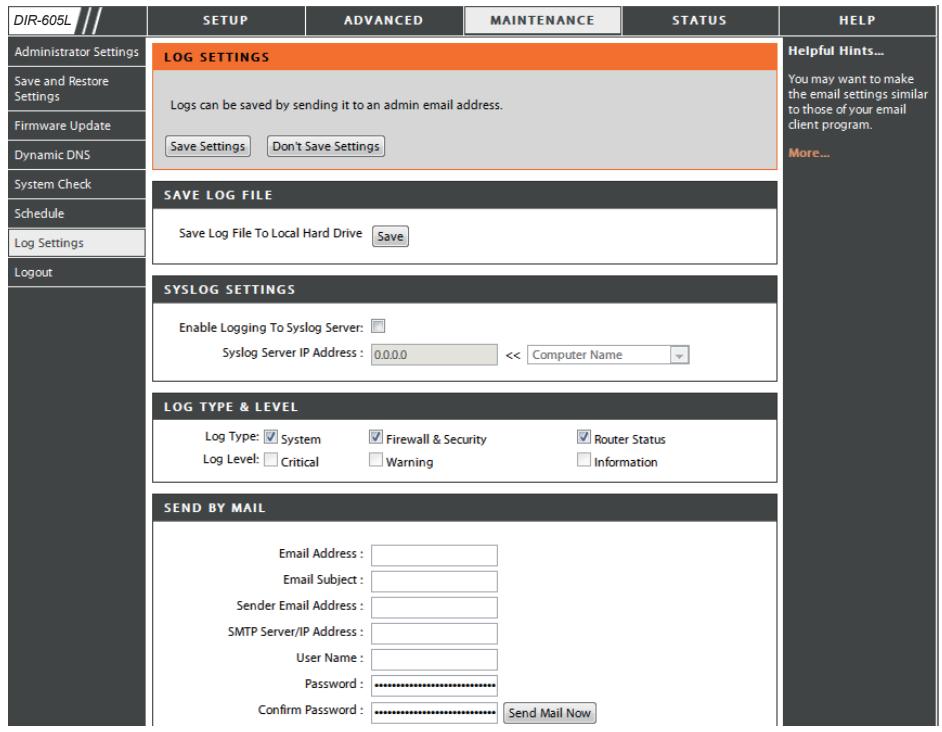

Paramètres du journal

Le journal du système affiche les données chronologiques du journal d'événements définies par l'utilisateur du routeur. Vous pouvez également enregistrer un fisier en texte brut contenant le journal sur votre ordinateur. Cliquez sur le bouton Save

(Enregistrer), puis suivez les invites pour enregistrer le fichier.

Save Log File Cliquez sur le bouton-lien Save (Enregisterr) de cette (Enregisterr le fenetre pour enregisterr le fichier journal sur voire fichier journal): disque dur local.

Syslog Server Cochez la case pour enregistrer le journal dans le (Serveur Syslog): serveur de journal, du côté du réseau local.

Log Type & Level Cochez la ou les cases correspondant au type (Type et niveau d'informations de journal requises: System (Système), du journal): Firewall & Security (Pare-feu et sécurité), Router Status (État du routeur), Critical (Critique), Warning and Information (Avertissement et informations).

Send by Mail Saisissez le nom de votre serveur SNTP (ou vous Envoyer par adresse IP), puis votre adresse électronique avant courrier): d'envoyer le journal de votre système par courrier.

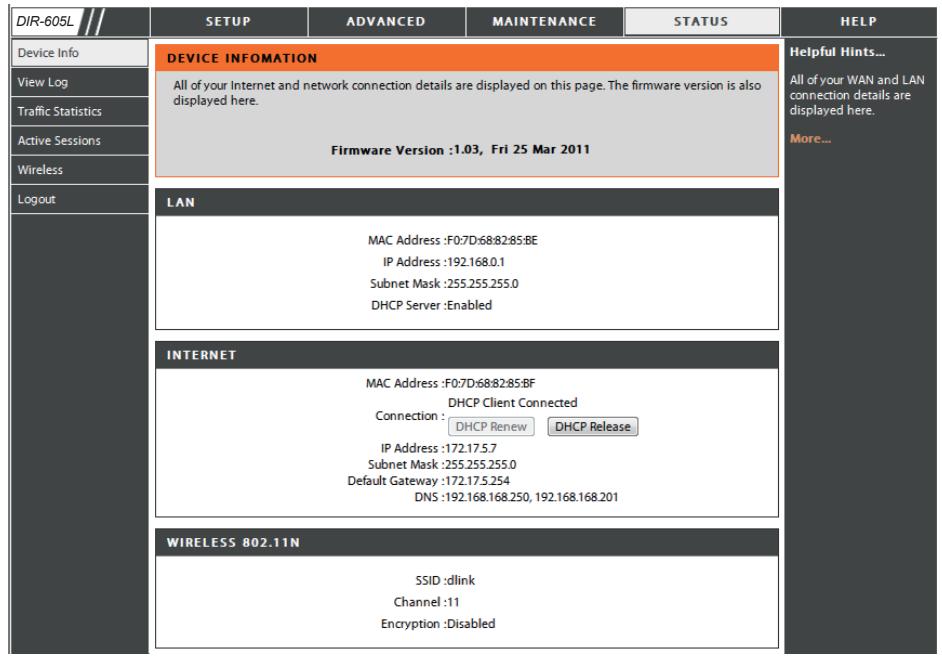

Informations sur le périphérique

Cette fenêtre affiche les informations actuelles concernant le DIR-605L. Elle affiche les informations sur les réseaux local, étendu et sans fil.

Si vous connexion au reseau etendu est configurue pour une adresse IP dynamique, les boutons DHCP Release (Liberer DHCP) et DHCP Renew (Renouveler DHCP) apparaissent. Utilisez DHCP Release (Libération du DHCP) pour vous déconnecter de votre fournisseur d'accès Internet et utilisez DHCP Renew (Renouveler DHCP) pour vous y connecter.

Si votre connexion au réseau étendu est configurée pour PPPoE, les boutons Connect (Connexion) et Disconnect (Déconnexion) apparaissent. Utilisez le bouton Disconnect (Déconnexion) pour couper la connexion PPPoE, et utilisez le bouton Connect (Connexion) pour l'étabrir.

Réseau local : Affiche l'adresse MAC et les paramètres de l'adresse IP privée (locale) du routeur.

Réseau étendu : Affiche l'adresse MAC et les paramètres de l'adresse IP publique du routeur.

Wireless 802,11N Affiche l'adresse MAC sans fil et les paramètres de votre (802.11g sans fil): réseau sans fil, comme l'état de la SSID, du Channel (Canal) et de l'Encryption (Cryptage).

Journal

Cette fenêtre vous permet d'afficher un journal des activités du routeur. Elle est notamment utile pour détecter l'utilisation non autorisé du réseau.

Première page : Affiche la première page du journal.

Dernière page : Affiche la dernière page du journal.

Précédent: Affiche la page précédente.

Suivant: Affiche la page suivante.

Effacer: Efface le journal.

Link to Log Cliquez sur ce bouton pour rejoindre directement Settings (Lier aux la fenetre Log Settings (Paramètres du journal) paramètres du (Maintenance>Log Settings [Paramètres du journal]). journal):

Statistiques sur le traffic

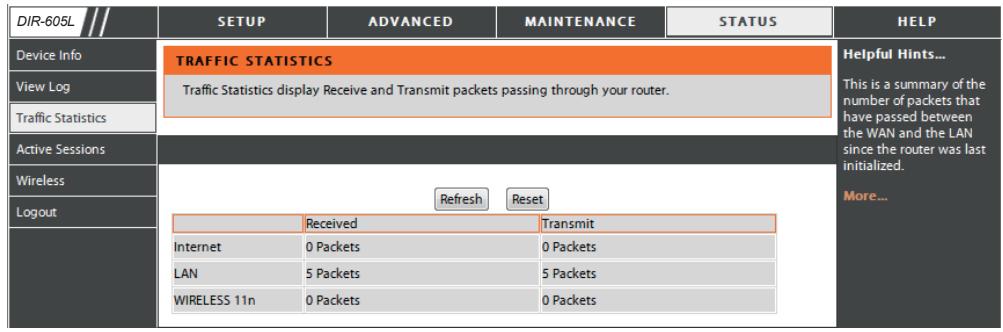

La fenêtre ci-dessous affiche les Traffic Statistics (Statistiques du traffic). Elle vous permet d'afficher le nombre de paquets passant par le DIR-605L, sur les ports du réseauétendu et local. Le compteur de traffic se réinitialise si le périphérique est redémarré.

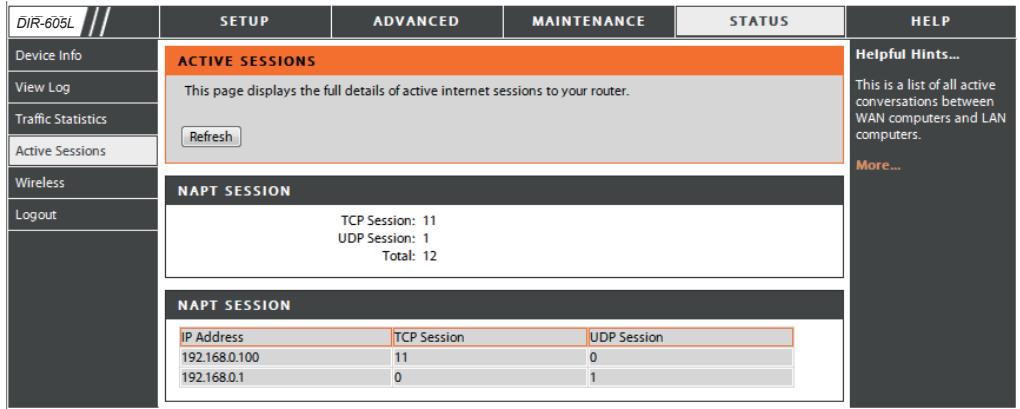

Session active

Le tableau NAPT Active Session (Session NAPT active) affiche une liste de toutes les conversations actives entre les ordinateurs du réseau et des autres du réseau local.

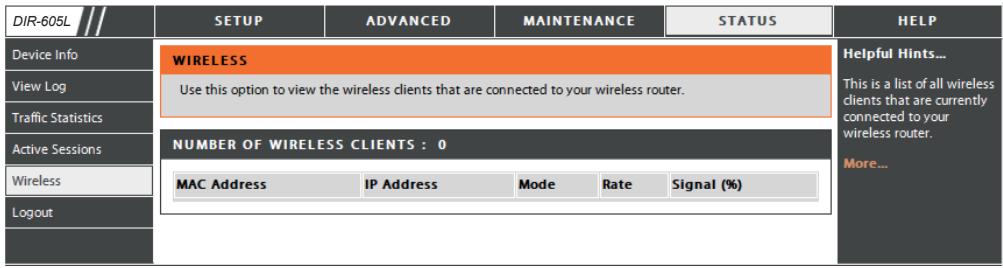

Réseau sans fil

Le tableau de clients sans fil affiche une liste de clients sans fil actuellément connectés. Ce tableau affiche également la durée de la connexion et l'adresse MAC du client sans fil connecté.

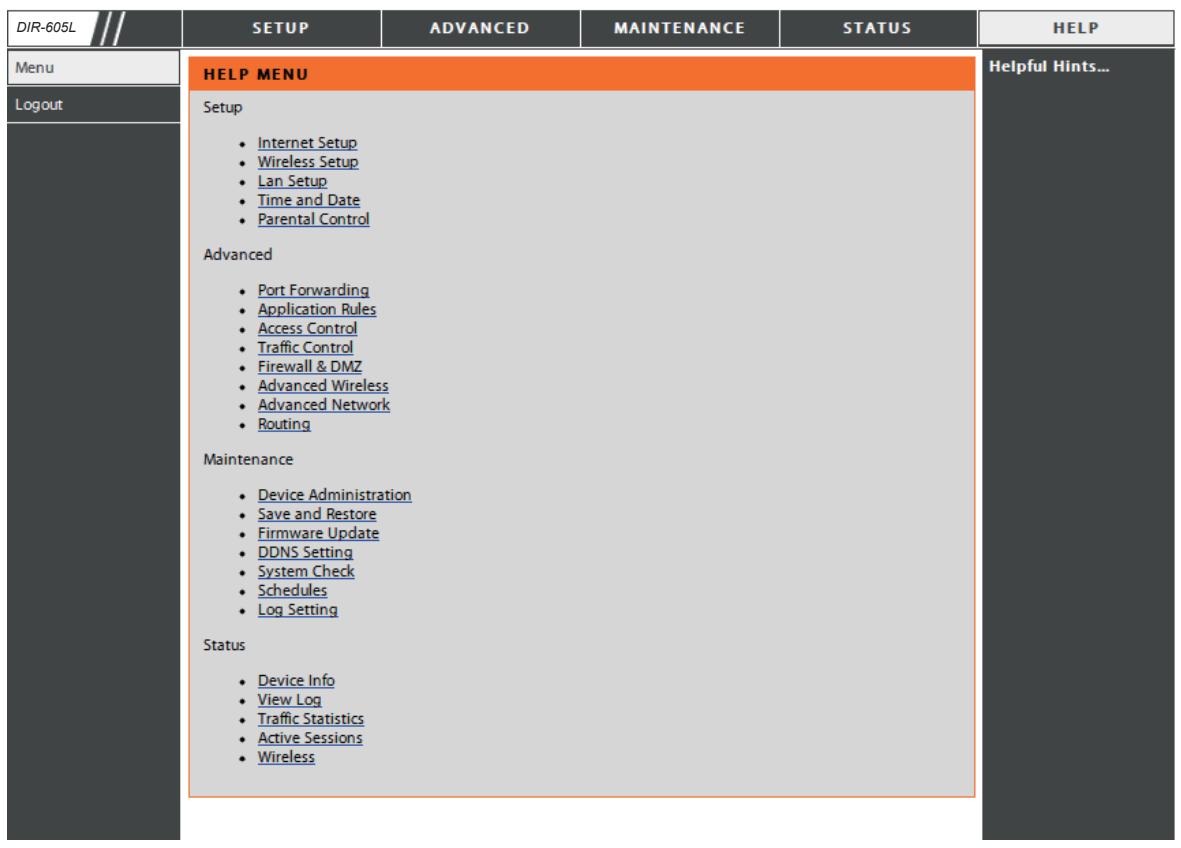

Aide

Cliquez sur le lien hypertexte souhaité pour obtenir davantage d'informations sur l'utilisation du routeur.

Sécurité du réseau sans fil

Cette section presente les différents niveaux de sécurité que vous pouvez utiliser pour protégger vos données des intrus. Le Le DIR-605L offre les types de sécurité suivants :

• WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2)

WPA2-PSK (clé pré-partagée)

• WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi)

WPA-PSK (clé pré-partagée)

WEP est l'acronyme de Wired Equivalent Privacy. Il repose sur la norme IEEE 802.11 et utilise l'algorithmme de chiffrement RC4. Le WEP renforce la sécurité car il crypte les données sur votre réseau sans fil pour les protégger à mesure qu'elles sont transmises d'un péripérisque sans fil à l'autre.

Pour pouvoir acceder à un réseau WEP, vous devez connaître la clé. La clé est une chaine de caractères créé par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C'est lui qui détermine la longueur de la clé Un chiffrement sur 128 bits requiert une clé plus longue qu'un chiffrement sur 64 bits. Les clés sont définies en saisissant une chaine au format hexadecimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumericiques). Le format ASCII vous permet de saisir une chaine plus facile à mémoriser. Cette chaine ASCII est ensuite convertie au format hexadecimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.

Configuration du mode WEP

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Voitre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Setup (Configuration sans fil) du côté gauche.
2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WEP Wireless Security (basic [Activer la sécurité WEP du réseau sans fil (basique)]).
3. En regard d'Authentication (Authentication), Sélectionnez Shared Key (Clé partagée) ou Open (Ouvrir). Il est recommandé d'utiliser Shared Key (Clé partagée) car cette option fournit davantage de sécurité lorsque le WEP est activé.
4. Sélectionnez le cryptage 64Bit ou 128Bit dans le menu dérouulant en regard de WEP Encryption (Cryptage du WEP).
5. En regard de Default Key Type (Type de clé par défaut), Sélectionnez WEP Key 1 (Clé WEP 1), puis saisissez une clé WEP que vous créez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouvez saisir jusqu'à quatre clés différentes à l'aide de caractères hexadécimaux ou ASCII. Il est recommendé d'utiliser les caractères hexadécimaux (les lettres de A à F et les chiffres de 0 à 9 sont valides). En ASCII, tous les chiffres et toutes les lettres sont valides.
6. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres. Si vous configUREZ le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptorateur et que vous saisissiez la même clé WEP que celle du routeur.
   Security Mode: Enable WEP Wireless Security (basic)
   WEP is the wireless encryption standard. To use it you must enter the same key(s) into the router and the wireless stations. For 64 bit keys you must enter 10 hex digits into each key box. For 128 bit keys you must enter 26 hex digits into each key box. A hex digit is either a number from 0 to 9 or a letter from A to F. For the most secure use of WEP set the authentication type to "Shared Key" when WEP is enabled.
   You may also enter any text string into a WEP key box, in which case it will be converted into a hexadecimal key using the ASCII values of the characters. A maximum of 5 text characters can be entered for 64 bit keys, and a maximum of 13 characters for 128 bit keys.
   Save Settings
   Don't Save Settings

WIRELESS SECURITY MODE

WEP

Définition du WPA

Le WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) est une norme Wi-Fi conçue pour améliorer les fonctions de sécurité du WEP (Wired Equivalent Privacy).

Voici les deux principales améliorations du WEP :

• Amélioration du chiffrement des données grâce au protocole TKIP (Temporal Key Integrity Protocol). Le TKIP mélange les clés à l'aide d'un algorithme de hachage et, en ajoutant une fonction de contrôle d'intégrité, garantit que les clés n'ont pas été sabotées. Le WPA2 repose sur la norme 802.11i et utilise la norme AES (Advanced Encryption Standard) au lieu de TKIP.
• Authentication des utilisateurs, qui manque généralement dans le WEP, via le protocole d'authentication extensible (EAP). Le WEP régule l'accès à un réseau sans fil en fonction d'une adresse MAC spécifique au matériel d'un ordinateur relativement simple à flirer et voler. L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Le WPA-PSK/WPA2-PSK utilise une phrase de passer ou une clé pour authenticateur vos re connexion sans fil. La clé est un mot de passage alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à cette saisie sur votre routeur ou votre point d'accès sans fil.

Le WPA/WPA2 comprend l'authentication des utilisateurs via le protocole EAP (Extensible Authentication Protocol). L'EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent acceder au réseau.

Configuration de WPA-PSK et WPA2-PSK

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Voitre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Setup (Configuration sans fil) du côté gauche.

2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA Only Wireless Security (enhanced [Activer la sécurité sans fil WPA seulement (amélioré)]) ou Enable WPA2 Only Wireless Security (enhanced [Activer la sécurité sans fil WPA2 seulement (amélioré)]).

3. En regard de Cipher Mode (Mode de chiffrement), sélectionnez TKIP, AES ou Both (Le deux).

4. En regard de PSK/EAP, Sélectionnez PSK.
5. En regard de Network Key (Clé de réseau), saisissez une clé (mot de passer). La clé est un mot de passer alphanumericque comptant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Veuillez à savoir la clé de manière exactement identique à celle des autres clients sans fil.

1. Cliquez sur Save Settings (Enregistrer les parametes) pour enregistrer vos parametes. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA/PSK ou WPA2/PSK sur votre adaptateur et que vous saississiez le même mot de passer que celui du routeur.

Il est recommandé d'activer le cryptage sur votre routeur sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Voitre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajouté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saississant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Setup (Configuration sans fil) du côté gauche.

2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA/WPA2 Wireless Security (enhanced [Activer la sécurité sans fil WPA/WPA2 (améliorée)]).

3. En regard de Cipher Mode (Mode de chiffrement), sélectionnez TKIP, AES ou Both (Le deux).

4. En regard de PSK/EAP, Sélectionnez PSK.
5. En regard de Network Key (Clé de réseau), saississez une clé (mot de passer). La clé est un mot de passer alphanumeric compensant entre 8 et 63 caractères. Ce mot de passage peut inclure des symboles (!?*&_) et des espaces. Veuillez à saisir la clé de manière exactement identique à celle des autres clients sans fil.
6. Cliquez sur Save Settings (Enregistrer les parametes) pour enregistrer vos parametes. Si vous configurez le routeur à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez WPA/WPA2-PSK sur votre adaptateur et que vous saississiez le même mot de passer que celui du routeur.

Configuration de WPA, WPA2 et WPA/WPA2 (RADIUS)

Il est recommandé d'activer le cryptage sur votre routeurs sans fil avant vos adaptateurs réseau sans fil. Veuillez étabir une connectivité sans fil avant d'activer le chiffrement. Notre signal sans fil risque de se dégrader lorsque vous activez le chiffrement en raison du surdébit ajusté.

1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l'adresse IP du routeur (192.168.0.1). Cliquez sur Wireless Settings (Paramètres du réseau sans fil) du côte gauche.

2. En regard de Security Mode (Mode de sécurité), Sélectionnez Enable WPA Only Wireless Security (enhanced [Activer la sécurité sans fil WPA seulement (amélioré)]), Enable WPA2 Only Wireless Security (enhanced [Activer la sécurité sans fil WPA2 seulement (amélioré)]) ou Enable WPA/WPA2 Wireless Security (enhanced [Activer la sécurité sans fil WPA/WPA2 (améliorée)]).

3. En regard de CipherType (Type de chiffrement), Sélectionnez TKIP, AES ou Auto.

4. En regard de PSK/EAP, Sélectionnez EAP.
5. En regard de RADIUS Server 1 (serveur RADIUS 1), saisissez l'adresse IP de votre serveur RADIUS.
6. En regard de Port, saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut.
7. En regard de Share Secret (Secret partagé), saisisse la clé de sécurité.
8. Si vous étés équipé d'un serveur RADIUS secondaire, saisissez son adresse IP, son port et sa clé secrete.
9. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
   802.1X
   Port
   SharedSecret:
   Port
   SharedSecret:

WIRELESS SECURITY MODE

Connexion à un réseau sans fil À l'aide de Windows® XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisaires possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.

Si l'infobulle Wireless Networks Detected (Réseaux sans fil déteçés) s'affiche, cliquez au centre de la bulle pour acceder à l'utilitaire.

ou

Faites un clic droit sur l'icone de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas acceder à Internet, vérifie les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.

Configuration du mode WEP

Il est recommendé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

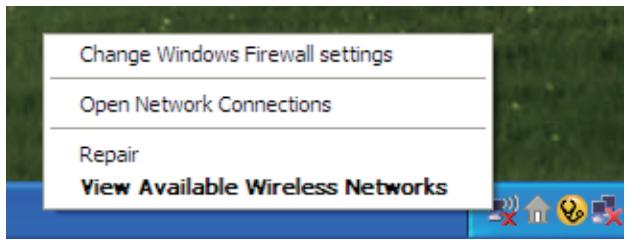

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connexion.

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la même clé WEP que celle de votre routeur, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres du WEP sont corrects. La clé WEP doit être strictement identique à celle du routeur sans fil.

Configuration de WPA-PSK

Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icone de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connexion.

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la phrase de passer WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passer WPA-PSK doit être strictement identique à celle du routeur sans fil.

Configuration de la protection Wifi (WCN 2.0 sous Windows Vista)

Le DIR-605L prend en charge la protection Wifi, nommé WCN 2.0 sous Windows Vista. Les instructions de configuration différent selon que vous utilisez Windows Vista ou un logiciel tiers pour configurer le routeur.

Première configuration du routeur pour protégger le Wifi

Lorsque vous configurer le routeur pour la première fois, la protection Wifi est désactivée et non configurée. Or, pour profiter des avantages de la protection Wifi, le routeur doit être activé et configuré. Trois méthodes de base permettent d'y parvenir : utilisez l'assistance pour WCN 2.0 intégrée de Windows Vista, le logiciel fourni par un tiers ou la méthode Ethernet classique.

Si vous exécutez Windows Vista, cochez la case Enable (Activer) dans la fenêtre Wireless Network (Réseau sans fil). Utilisez le Current PIN (PIN actuel) affché dans la fenêtre Wireless Network (Réseau sans fil); vous pouvez aussi cliquer sur le bouton Generate New PIN (Générer un nouveau PIN) ou sur le bouton Resest PIN to Default (Réinitialiser le PIN).

Si vous utilisez un logiciel tiers pour configurer la protection Wi-Fi, suivez attentivement les instructions. Ensuite, passes à la section suivante pour configurer le routeur que vous venez de paramétrer.

Configuration d'un routeur paramétré

Une fois le routeur configéré, vous pouvez utiliser le bouton-poussoir du routeur ou un logiciel tiers pour inviter une nouvelle personne à rejoindre votre réseau Wifi protégé. Pour un maximum de sécurité, il est recommendé d'utiliser la méthode logicielle. Cependant, la méthode du bouton-poussoir est idéale si vous n'avez pas accès à l'interface.

Si vous utilisez l'option du bouton-poussoir de sécurité Wifi du routeur, appuyez simultanement sur le bouton-poussoir situé sur le cote du routeur et sur le bouton du client (ou le bouton virtuel de l'interface du client). Ensuite, cliquez sur Finish (Terminer). Le logiciel du client permet ensuite à une nouvelle personne de rejoindre votre réseau Wifi protégé et sécurisé.

Si vous utilisez un logiciel tiers, executez l'utilitaire du système Wifi protégé approprié. Le système vous demandera d'utiliser la méthode du bouton-poussoir ou de saisir le PIN manuellement. Suivez les instructions à l'écran.

Modification du nom d'ordinateur et participation à un groupe de travail

Voici des instructions etape par etape permettant de modifier le nom de l'ordinateur et de rejoindre un groupe de travail.

1. Cliquez sur Priorités.

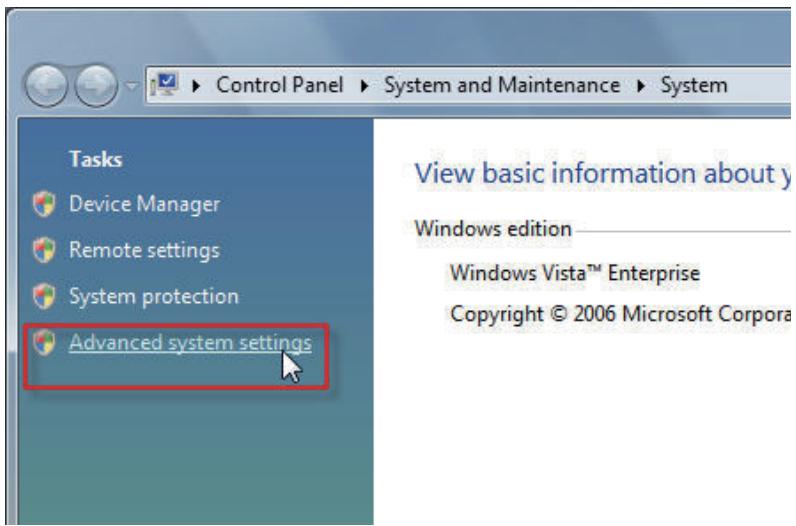

1. Cliquez sur le lien Paramètres système avancés.

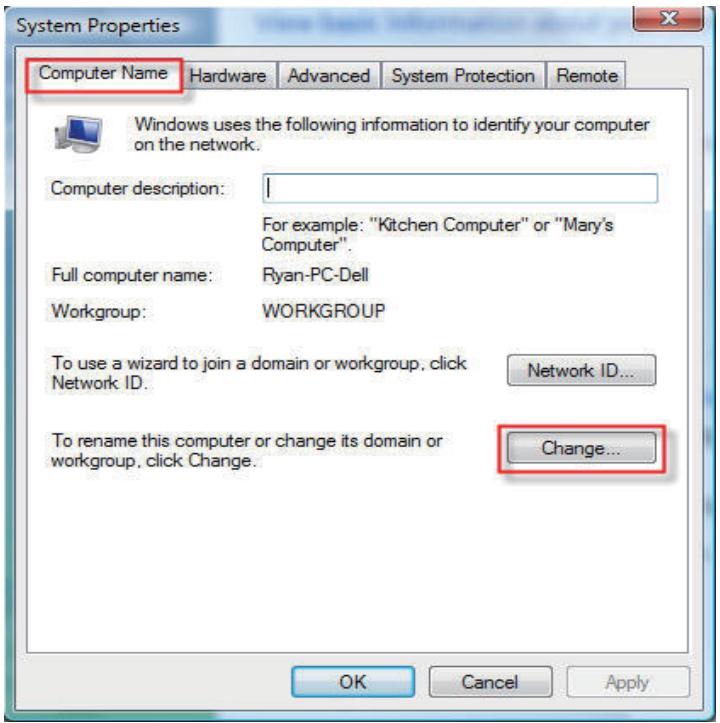

1. Cliquez sur l'onglet Nom de l'ordinateur dans la fenêtre Propriétés système, puis saississez une description de votre ordinateur dans la zone textuelle. Ensuite, cliquez sur le bouton Modifier.

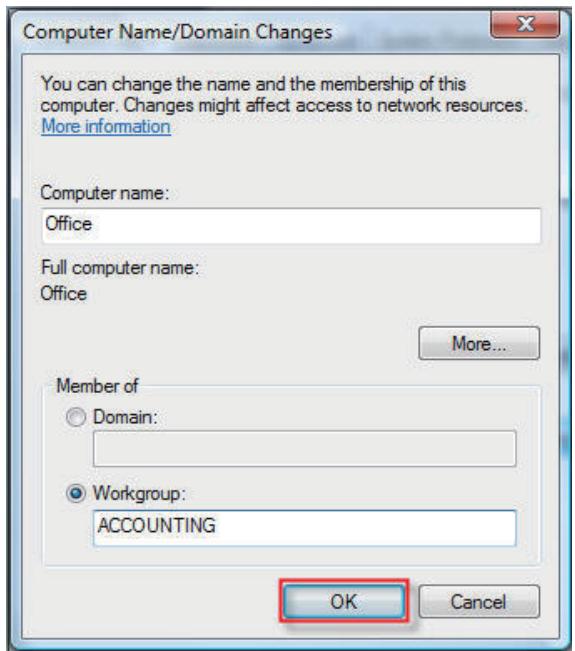

1. Allez dans Modification du nom d'ordinateur, puis cliquez sur le bouton radio en regard du Groupe de travail que vous pouze rejoindre. Ensuite, cliquez sur le bouton OK.

Configuration de l'adresse IP sous Vista

Voici les instructions etape par etape qui vous permetront de configurer l'adresse IP sous Windows Vista.

1. Cliquez sur Priorités.
2. Allez dans la fenêtre Réseau et Internet, puis cliquez sur l'icone Connexion au réseau local qui convient.
3. Faites un cli c droit sur l'icone Connexion au reseau local, puis selectionnez Propriétés dans le menu déroulant.

1. Cochez la case Protocole Internet version 4 (TCP/IPv4) dans l'onglet Gestion de réseau de la fenêtre Propriétés de Connexion au réseau local.

1. Cliquez sur l'option « Utiliser l'adresse IP suivante » dans l'onglet Général de la fenêtre Propriétés de connexion au réseau local, puis saisissez l'adresse IP souhaitation dans l'espace prévu à cet effet. Ensuite, cliquez sur l'option « Utiliser les adresses de serveur DNS suivantes », dans le même onglet, puis saisissez les informations souhaitées sur le serveur DNS.

1. Faites un clic droit sur l'icone Connexion au réseau local, puis selectionnez Etat dans le menu déroulant.

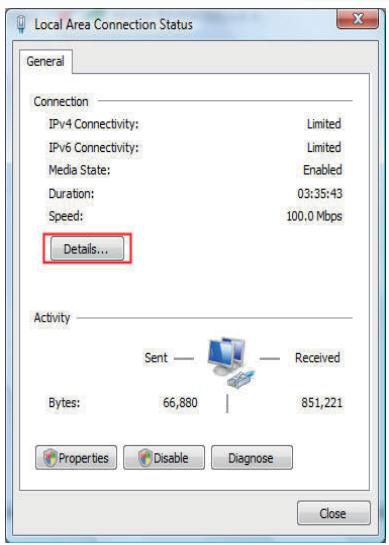

2. Allez dans la fenêtre État de Connexion au réseau local, puis cliquez sur le bouton Dtails.

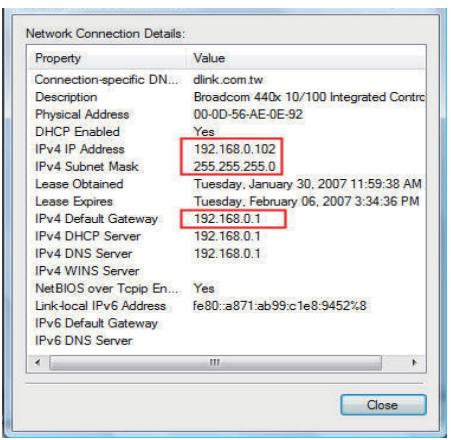

3. Vérifiez vos nouveaux paramètres dans la fenêtre Détails de connexion réseau. Ensuite, cliquez sur le bouton Fermer.

Configuration d'une connexion ou d'un réseau sans fil

Voici les instructions étape par étape de configuration d'une connexion sans fil.

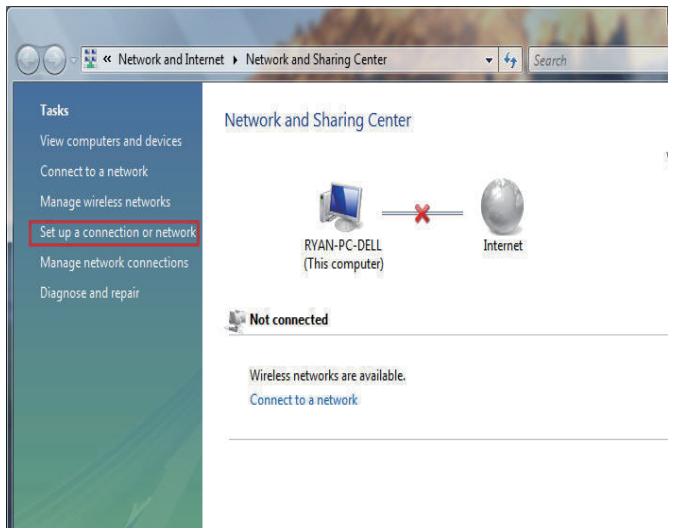

1. Cliquez sur Configurer une connexion ou un réseau dans la section Centre Réseau et partage.

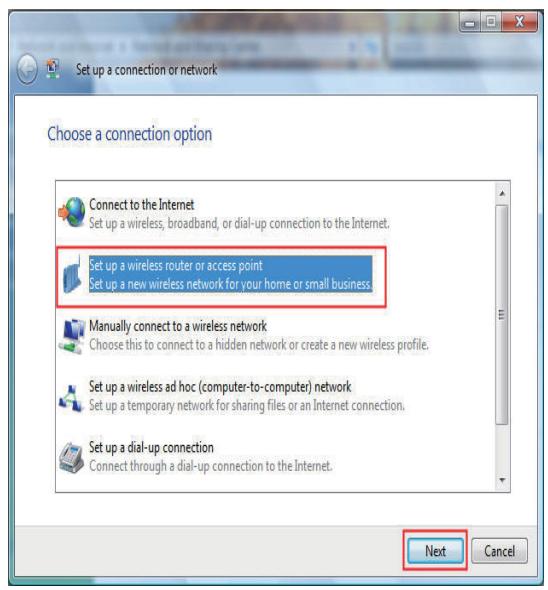

1. Allez dans la fenêtre Configurer une connexion ou un réseau, puis sélectionnez Configurer un routeur ou un point d'accès sans fil, option Configurer un nouveau réseau sans fil pour la maison ou pour une petite entreprise. Cliquez sur le bouton Suivant.

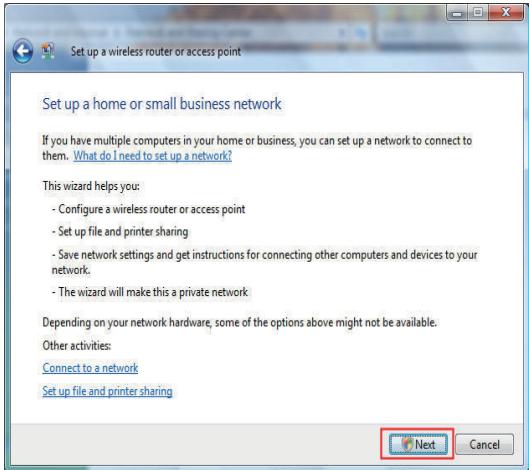

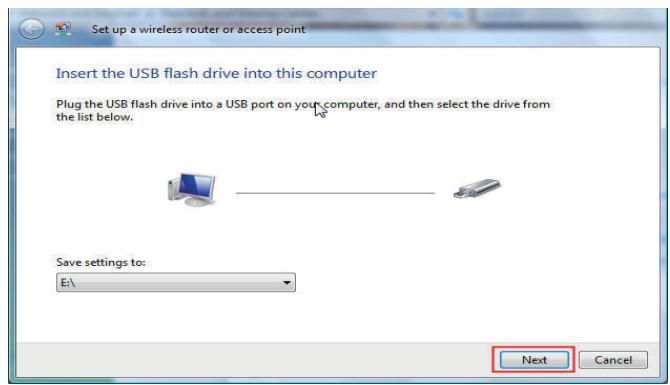

1. Cliquez sur le bouton Suivant de la fenêtre Configurer un routeur ou un point d'accès sans fil.

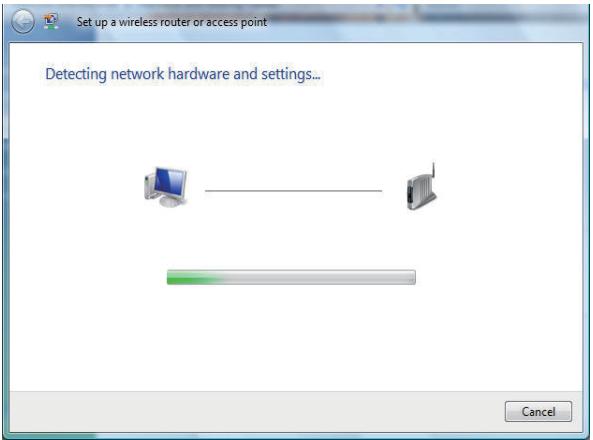

1. La fenêtre suivante affiche la progression du système.

1. Elle confirme que vous voulez创建工作 des paramètres de réseau sans fil et les enregistrer sur un lecteur Flash USB.

1. Saisissez un nom de réseau dans la fenêtre Indiquez un nom pour votre réseau de l'assistant Configurer un routeur ou un point d'accès sans fil. Cliquez sur le bouton Suivant.

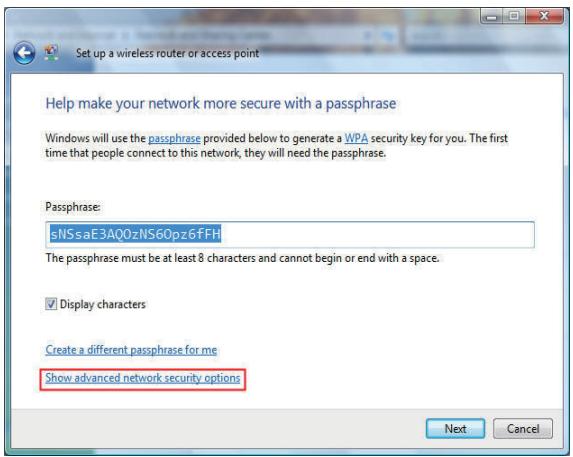

2. Saisissez un mot de passer dans la fenêtre Renforcer la sécurité du réseau à l'aide d'un mot de passer de l'assistant Configurer un routeur ou un point d'accès sans fil. Cliquez sur le client Afficher les options avancées de sécurité réseau.

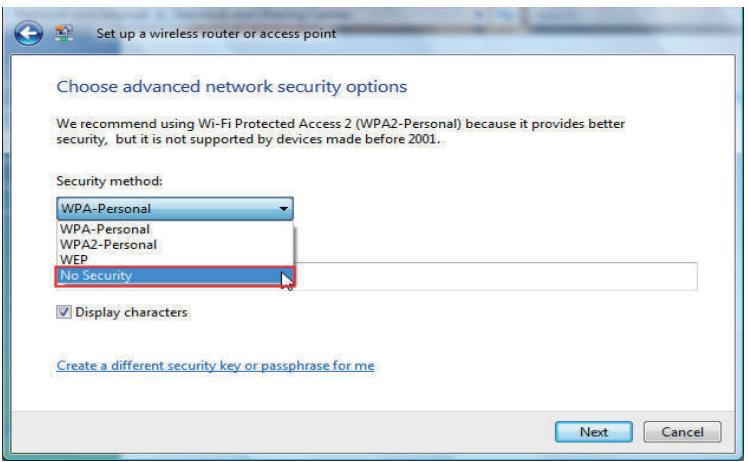

3. Sélectionnez Méthode de sécurité dans la fenêtre Choisir les options de sécurité réseau avances de l'assistant Configurer un routeur ou un point d'accès sans fil. Cliquez sur le bouton Suivant.

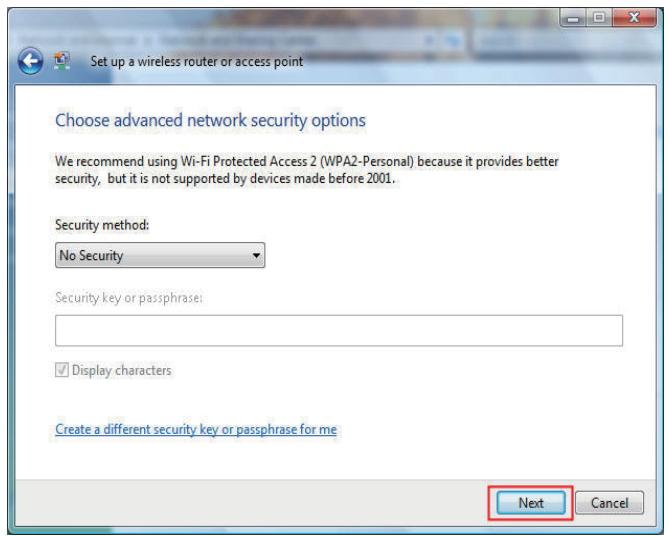

1. ÀpRES avoir séLECTIONné la méthode de sécurité souhaitation dans la fenêtre Choisir les options de sécurité réseau avancées de l'assistant Configurer un routeur ou un point d'accès sans fil, cliquez sur le bouton Suivant.
2. Sélectionnez l'option deCHOix des options de partage de fichiers et d'imprimantes souhaitation dans la fenetre Choiser les options de partage de fichiers et d'imprimantes de I'assistant Configurer un routeur ou un point d'accès sans fil. Cliquez sur le bouton Suivant.
3. ÀpRES avoir enregistré vos paramètres réseau sur un lecteur USB, utilisez le menu déroulant dans la fenêtre Insérer le lecteur Flash USB dans cet ordinateur de l'assistant Configurer un routeur ou un point d'accès sans fil pour sélectionner la cible de vos paramètres réseau. Cliquez sur le bouton Suivant.

1. ÀpRES avoir enregistré vos paramètres réseau sur un lecteur USB, la fenêtre Copie des paramètres sur le lecteur Flash USB de l'assistant Configurer un routeur ou un point d'accès sans fil s'ouvre pour indiquer la progression du système.

1. Ensuite, la fenêtre Pour ajouter un périphérique ou un ordinateur, procédez comme suit s'ouvre dans l'assistant Configurer un routeur ou un point d'accès sans fil. Ensuite, cliquez sur le bouton Fermer.

Connexion à un réseau sans fil sécurisé (WEP, WPA-PSK et WPA2-PSK)

Voici les instructions étape par étape de configuration d'une connexion sans fil.

1. Cliquez sur Priorités.

1. Cliquez sur le lien Gérer les connexions réseau dans la fenêtre Centre Réseau et partage.

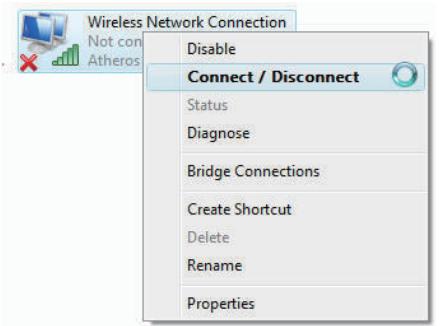

1. Faites un cli c droit sur l'entree Connexion au reseau sans fil, puis selectionnee Connexion/Deconnexion dans le menu deroulant.

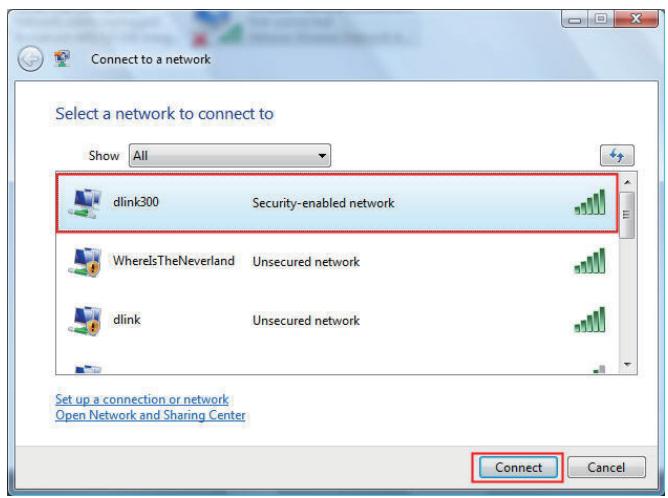

2. Sélectionnez un réseau auquel vous connecter dans la fenêtre Sélectionnez le réseau auquel vous VOULEZ vous connecter de l'assistant Connexion à un réseau, puis cliquez sur le bouton Connexion.

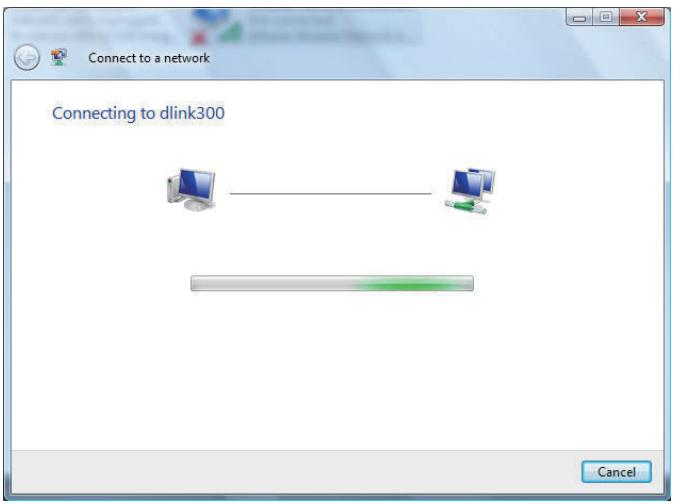

3. La fenêtre de l'assistant Connexion à un réseau suivante affiche la progression du système.

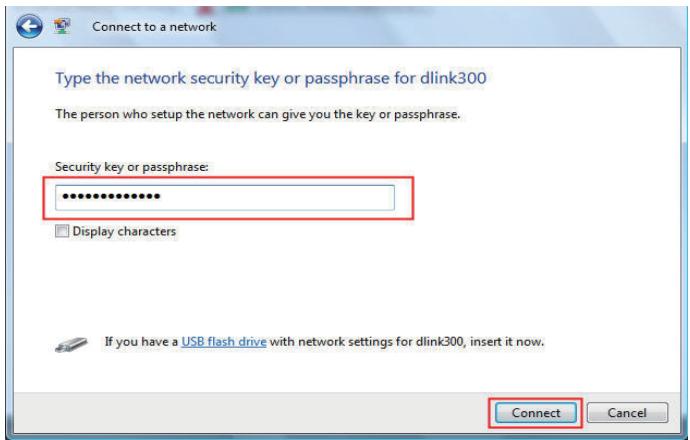

1. Saisissez la clé de sécurité ou le mot de passer réseau du routeur dans la zone textuelle prévue à cet effet dans la fenêtre Entrez la clé de sécurité ou le mot de passer réseau pour dlink300 de l'assistant Connexion à un réseau. Ensuite, cliquez sur le bouton Connexion.
2. La fenêtre Connexion à dlink300 réussie suivante s'affiche dans l'assistant Connexion à un réseau. Choisissez d'enregistrer la nouvelle connexion sur le réseau et/ou de la lancer automatiquement. Ensuite, cliquez sur le bouton Fermer.
3. La connexion réussie s'affiche en bas du menu démarrer de Windows.

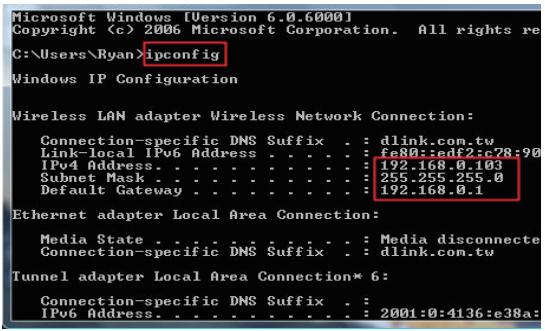

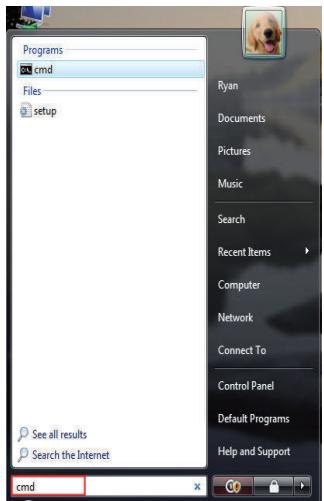

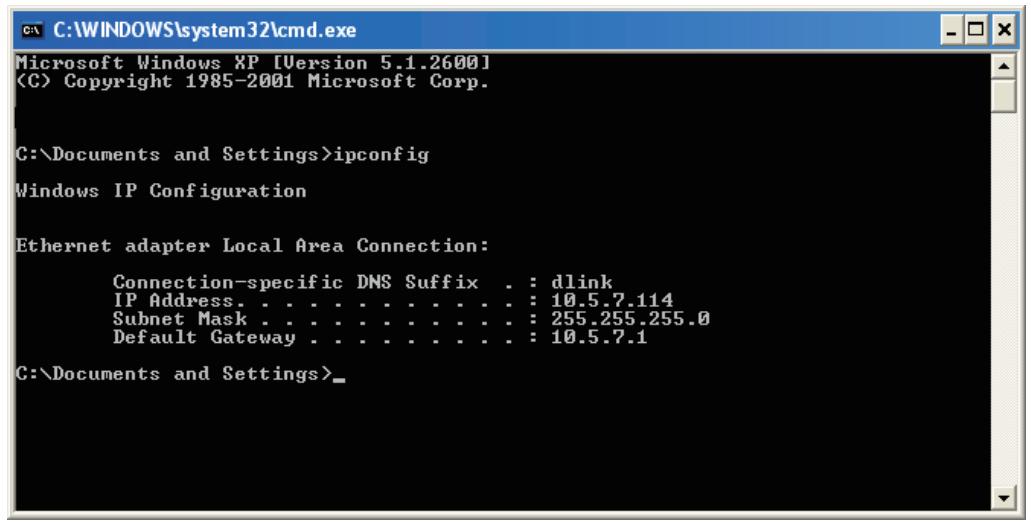

1. Vérifiez les nouveaux paramètres en appelant l'invite de commande, puis en saississant la commande ipconfig.

1. Pour tester la nouvelle adresse IP, utiliser la fonction Ping de l'invite de commande.

Connexion à un réseau sans fil non sécurisé

Voici les instructions étape par étape de configuration d'une connexion sans fil non sécurisée.

1. Cliquez sur Priorités.

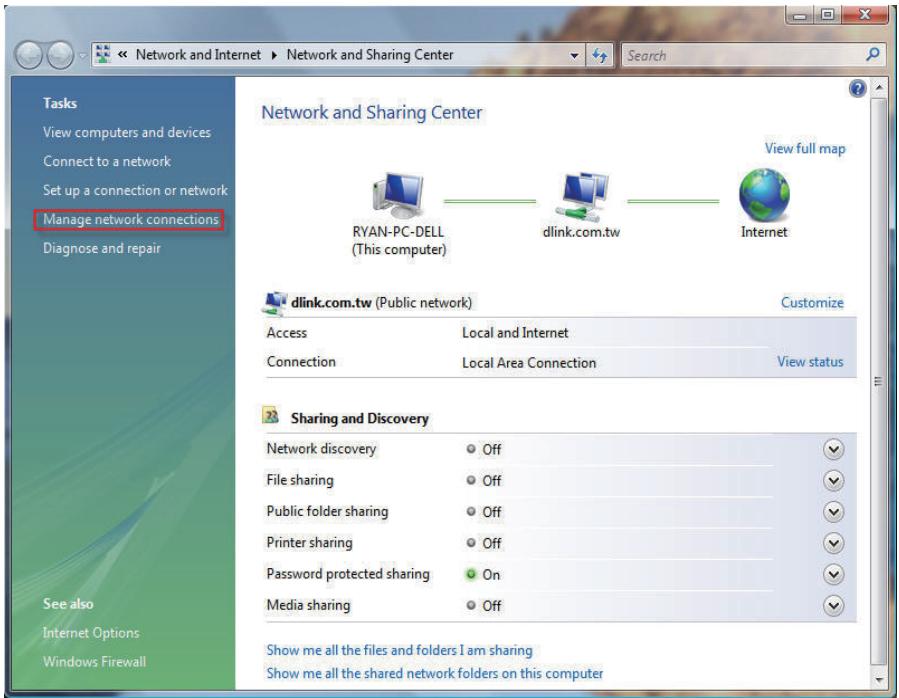

1. Allez dans la fenêtre Centre Réseau et partage, puis cliquez sur le lien Gérer les connexions réseau.

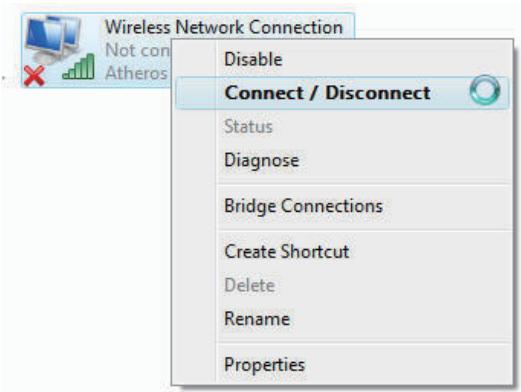

1. Faites un cli c d roit sur l'entree Connexion au reseau sans fil, puis selectionnee Connexion/Deconnexion dans le menu deroulant.

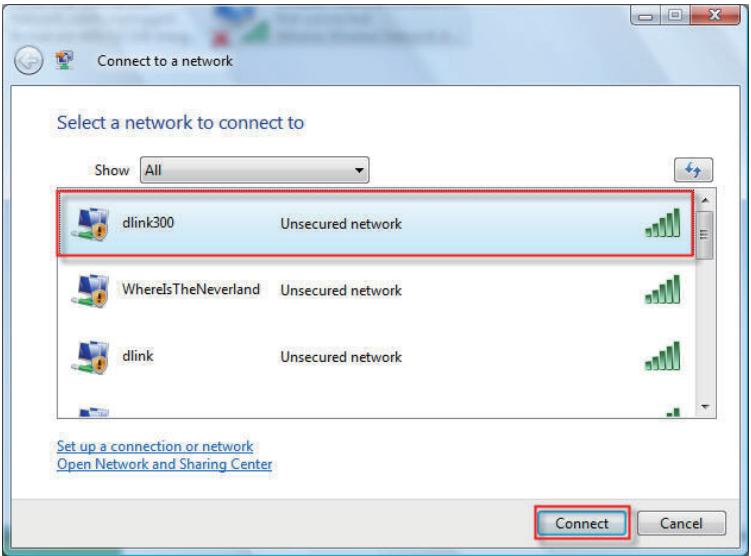

2. Sélectionnez un réseau auquel vous connecter dans la fenêtre Sélectionnez le réseau auquel vous VOULEZ vous connecter de l'assistant Connexion à un réseau, puis cliquez sur le bouton Connexion.

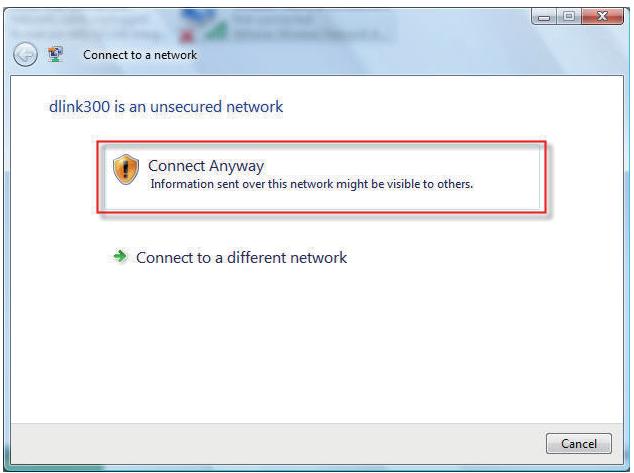

3. Confirmez la demande de connexion dans la fenêtre Connexion à un réseau suivante.

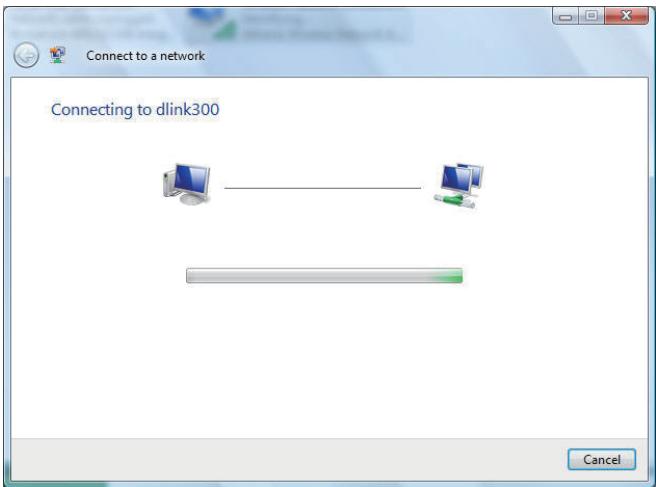

1. La fenêtre de l'assistant Connexion à un réseau suivante affiche la progression du système.

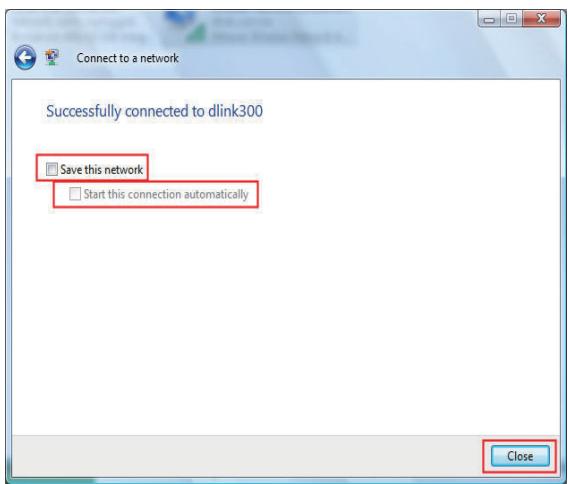

2. La fenêtre Connexion à dlink300 réussie suivante s'affiché dans l'assistant Connexion à un réseau. Choisissez d'enregistrer la nouvelle connexion sur le réseau et/ou de la lancer automatiquement. Ensuite, cliquez sur le bouton Fermer.
3. La connexion réussie s'affiche en bas du menu démarrer de Windows.

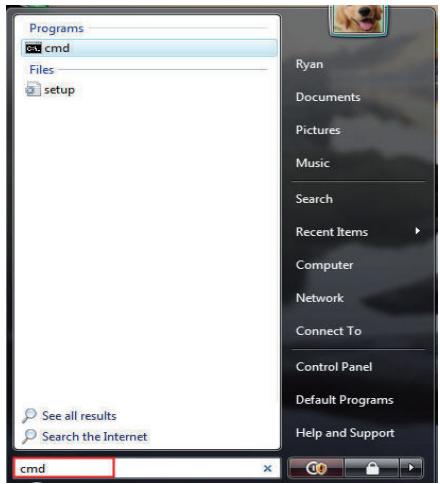

1. Vérifiez les nouveaux paramètres en appelant l'invite de commande, puis en saississant la commande ipconfig.
2. Pour tester la nouvelle adresse IP, utiliser la fonction Ping de l'invite de commande.

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du DIR-605L. Lisez les descriptions suivantes si vous avez des problèmes. (Les exemples suivants sont illustrés dans Windows XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.)

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?

Lorsque vous saississez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du péripérisque lui-même. Notre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Internet Explorer 6,0 ou une version supérieure

• Netscape 8 ou une version supérieure
• Mozilla 1.7.12 (5.0) ou une version supérieure
• Opera 8.5 ou une version supérieure
• Safari 1.2 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
• Camino 0.8.4 ou une version supérieure

• Firefox 1,5 ou une version supérieure

• Vérifiez la connectivité physique en contrôle que levoyant reste allumé sur le périphérique. S'il ne l'est pas, essayez un autre cable ou connectez-vous à un autre port du périphérique, si possible. Si l'ordinateur est étant, le voyant l'est peut-être également.

• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramètres Internet :

• Allez dans Demarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icone Internet Options (Options Internet). Sous l'onglet Security (Sécurité), cliquez sur le bouton qui restaure les paramètres par défaut.

• Cliquez sur l'onglet Connexions, puis définissez l'option de numérotation sur Ne jamais étabir de connexion. Cliquez sur le bouton Paramètres réseau. Veillez à ce que rien ne soit coché. Cliquez sur OK.
  Sous l'onget Avancé, cliquez sur le bouton pour restaurer les paramètres par défaut. Cliquez trois fois sur OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saississez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web.

• Si vous ne parvenez toujours pas à acceder à la configuration, débranchez l'alimentation du routeur pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que doit je faire si j'ai oublié mon mot de passer?

Si vous oubliez votre mot de passer, vous devez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrière de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 10 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.0.1. Lorsque vous vous connectez, définissez le nom d'utilisateur sur admin et laissez la zone de mot de passer vide.

1. Pourquoi ne puis-je pas me connecter à certains sites ou envoyer et receivevoir des couriers électroniques lorsque je me connecte via mon routeur?

Si vous ave des difficultés à envoyer ou receivevoir des courriers électroniques, ou à vous connecter à des sites sécurisés (par ex. eBay, sites de banques et Hotmail), nous conseillons de réduire la MTU par étapes de dix (par ex. 1 492, 1 482, 1 472, etc.).

Remarque : Les utilisateurs d'AOL DSL+ doivent utiliser une MTU de 1400.

Pour couver la taille de MTU appropriée, vous devez réaliser un ping spécial de la cible à laquelle vous tentez d'acceder. Il peut s'agir d'un autre ordinateur ou d'une URL.

• Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
• Les utilisateurs de Windows® 95, 98 et Me saissient command (les utilisateurs de Windows® NT, 2000 et XP saissient cmd) et cliquent sur Entrée (ou cliquent sur OK).
• Lorsque la fenêtre s'ouvre, vous devez réaliser un ping spécial. Utilisez la syntaxe suivante :

ping [url] [-f] [-I] [valeur MTU]

Example : ping yahoo.com -f -l 1472

Vous doivent commencer à 1472 et réduire de 10 à chaque fois. Lorsque vous obtenez une ↔ponse, augmentez de 2 jusqu'à ce que vous obtieniez un paquet fragmenté. Relevez cette valeur et ajoutez-lui 28 pour prendre en compte les divers en-têtes TCP/IP. Par exemple, considérons que 1452 correspond à la valeur appropriée. La taille de MTU réelle doit être de 1480, soit la valeur optimale pour le réseau avec lequel nous travaillons (1452 + 28 = 1480).

Après avoir troué votre MTU, vous pouze maintainant configurer votre routeur à l'aide de la taille de MTU appropriée.

Pour modifier la vitesse de la MTU sur votre routeur, procédez comme suit :

• Ouvrez votre navigateur, saisissez l'adresse IP de votre routeur (192.168.0.1), puis cliquez sur OK.
• Saisissez votre nom d'utilisateur (admin) et votre mot de passer (vierge par défaut). Cliquez sur OK pour acceder à la page de configuration Web du péripérisque.
• Cliquez sur Setup (Configuration), puis sur Manual Configure (Configuration manuelle).
• Pour modifier la MTU, saisissez le nombre dans le champ MTU, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer vos paramètres.
• Testez votre courrier électronique. Si le changement de MTU ne résout pas le problème, continue à la modifier par étapes de dix.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permit d'accéder en toute sécurité aux données que vous pouze, quand et où vous le foulez. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et recoit des données par signaux radio plutôt que par des cables. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local cable. Un routeur sans fil est un péripérisque qui sert à créé ce lien.

Définition de « sans fil »

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil D-Link ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développé et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'accès au réseau. Vous doivent vous couver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustré permit de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les péripériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en return, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

Position initiale

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maitrises tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisé ?

La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus D-Link avec votre PC portable, vous pouvez acceder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hotels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un répétiateur sera peut-être nécessaire pour dopér le signal etétendre la portée.

Concernant le repétiteur sans fil, l'utilisateur peut selectionner l'un des deux types de repétiteurs D-Link suivants :

Répétérateur universal : il agit comme un PA et un STA sans fil en même temps. Il peut prendre en charge tous les PA et STA sans fil s'ils fonctionnent sur le même canal sans fil.
Répétateur PA (PA avec WDS): repête uniquement le même modèle ou des modèles limités reposant sur le même protocole exclusif.

Veuillez désir un répétateur universel pour dope le signal et étendra la portée.

Éliminez les interférences

Placez les apparèils menagers (par ex. téléphones sans fil, jours à micro-ondes et télévisions) aussi loin que possible du réseau/ point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparèils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une maniere générale, il existe deux modes de mise en réseau :

• Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
• Ad-Hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs rseau sans fil sur chaque ordinateur (par ex. deux adaptateurs Cardbus reseau sans fil DWR-2330 ou plus).

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les péripériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Bases de la mise en réseau

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK.

À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée).

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare

feuBloquentparfoisles demandedesDHCP sur les nouveaux adaptateurs.

Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez proceder comme suit :

Étape 1

Windows XP - Cliquez sur Demarrer > Panneau de configuration > Connexions reseau.

Windows® 2000 - Sur le Bureau, faites un cli c droit sur Voisinage reseau > Propriétés.

Étape 2

Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local) qui representationnez your adaptateur reseau, puis selectionnee Properties (Propriétés).

Étape 3

Sélectionnez Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP)], puis cliquez sur Properties (Propriétés).

Étape 4

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple : Si l'adresse IP du réseau local du routeur est 192.168.0.1, faites de 192.168.0.X vous adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombreChoisi n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez deux fois sur OK pour enregistrrer vos paramètres.

Caractéristiques techniques

Normes

• IEEE 802,11g
• IEEE 802.11b
• IEEE 802.11n
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x

Débits du signal sans fil*

• 300 Mbits/s
• 150 Mbits/s
• 54 Mbits/s - 48 Mbits/s
• 36 Mbits/s -24 Mbits/s
• 18 Mbits/s - 12 Mbits/s
• 11 Mbits/s -9 Mbits/s
• 6 Mbits/s -5,5 Mbits/s
• 2 Mbits/s -1 Mbits/s

Sécurité

• WPA - Wi-Fi Protected Access (TKIP, MIC, IV Expansion, authentication par clé partagée)
• WEP sur 64/128 bits

Technologie de modulation

802.11 b : DSSS / DBPSK / DQPSK / CCK

802.11 g : 16QAM / 64QAM / BPSK / QPSK avec OFDM

802.11 n : 16QAM / 64QAM / BPSK / QPSK avec OFDM

Passerelle VPN / Sessions multiples

PPTP
- IPSec

Gestion du périphérique

• Internet Explorer 8 ou toute version ultérieure, navigateur Netscape v6 ou toute version ultérieure

ou autres navigateurs utilisant Java

• Serveur et client DHCP

Portée de la fréquence sans fil

2,4 GHz à 2,497 GHz (802.11b)

2,4 GHz à 2,4835 GHZ (802.11g et 802.11n)

Plage d'exploitation du réseau sans fil2

Intérieur: jusqu'à 100 m
- Extérieur: jusqu'à 400 m

Puissance de transmission sans fil (Puissance AVG)

11b:17 dBm(Max) 11g:16 dBm(Max) 11n:13 dBm(Max)

Type d'antenne externe

Deux antennes externes fixes

Fonctions de pare-feu avancées

NAT (traduction d'adresse du réseau) avec passerelle VPN
- Filtre MAC
- Filtre IP
Filtre URL
- Calendriers

Température de fonctionnement

0^ à 53,89 °C

Humidité

Sécurité et émissions

FCC partie 15B/ 15C/ MPE

CE

C-tick

NCC

CCC

Voyants

• Alimentation
• État
• Internet
• Réseau local sans fil (connexion sans fil)
  Réseau local (10/100)

Dimensions

· L = 135mm
· W = 99,8mm
· H = 31,5 ~mm

Poids

0,246kg

• Débit maximum du signal sans fil provenant des caractéristiques 802.11b, 802.11g et 802.11n de la norme IEEE. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du traffic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.

Avtissement de marque CE :

Ce produit est de classe B. Dans un environnement domestique, il peut produit des interférences radio. Dans ce cas, l'utilisateur peut être tenu de prendre des mesures ajustées.

Déclaration FCC:

Cet équipement a ete teste et s'avre conforme aux limits appliceis numériques de classe B, conformement a la partie 15 des Regles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles dans une installation residentielle. Cet équipement generne, utilise et peut rayonner une energia de radiofrequence et, s'il n'est pas installé et utilise conformément aux instructions, il peut produces des interfrences nuisibles avec la communication radio. Cependant, il n'est pas garanti qu'aucune interfeence ne se produise dans une installation donnée. Si cet équipement produit des interfrences nuisibles à la reception de la radio ou de la télévision, ce qui peut etre déterminé en eteignant puis en rallumant l'equipement, l'utiliser est encouraged to essayer de corriger les interfrences en prenant une des mesures suivantes :

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'équipement et du récepteur.
• Connexion de l'équipment dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

Ce dispositif se conforme à la partie 15 des Régles FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Ce dispositif ne risque pas de produit des interférences nuisibles, et 2) il doit accepter tous types d'interférences reçues, y compris celles qui peuvent entraîner un dysfonctionnement.

Mise en garde FCC :

Tout changement ou modification non expressément approuvés par la partie responsable de sa conformité risque d'invalider l'autorisation d'utiliser cet apparéil accordée à l'utilisateur.

Déclaration IMPORTANTE :

Déclaration de la FCC relative à l'exposition aux radiations :

Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par la FCC dans un environnement non controlé. Lorsque vous installez et utilisez l'équipement, laissez une distance minimum de 20 cm entre l'élement rayonnant et vous. Afin deMAINTER la conformité aux normes d'exposition RF de la FCC, veuillez éviter tout contact direct avec l'antenne pendant la transmission.

Si ce dispositif fonctionnera dans la bande de fréquences de 5,15 à 5,25 GHz, alors il doit être utilisé uniquement à l'intérieur. Cet émetteur ne doit pas être placé pres d'une autre antennée ou d'un autre émetteur ni fonctionner en konjection avec ceux-ci.

La disponibilité de certains canaux spécifiques et/ou bandes de fréquence opérationnelles dépend du pays et est programmée par un microprogramme en usine pour correspondre à la cible prévue. L'utilisateur final ne peut pas acceder au paramètre du microprogramme.

Remarque:

Le fonctionnement est soumis aux deux conditions suivantes :

(1) Ce dispositif ne risque pas de produit des interférences et
(2) Il doit accepter tous types d'interférences, y compris celles qui peuvent entraîner un dysfonctionnement du périhérique

REMARQUE IMPORTANTE :

Déclaration d'exposition aux rayonnements IC :

Cet équipement est conforme aux limites d'expositions aux rayonnements IC énoncées pour un environnement non contrôle. Les utilisateurs finalaux doivent suivre les directives de fonctionnement spécifique afin de satisfaire à la conformité aux normes d'exposition RF. Lorsque vous installez et utilisez l'équipment, laissez une distance minimum de 20cm entre l'élement rayonnant et vous.

Cet émetteur ne doit pas être placé pres d'une autre antenne ou d'un autre émetteur ni fonctionner en konjection avec ceux-ci.

(i) Le dispositif pour la bande de fréquences 5150-5250 MHz est uniquement à usage interieur afin de réduire toute interférence nuisible aux systèmes satellite mobiles à canaux.
(ii) Le gain d'antenne maximum (2 dBi) autorisé (pour les dispositifs dans la bande de fréquences 5725-5825 MHz) pour être en conformité avec les limites e.i.r.p. spécifiées pour un fonctionnement point à point et autre comme approprié, tel qu'indiqué dans la section A9.2(3).

De plus, les radars à fort puissance sont designés comme les utilisateurs principaux (c'est-à-dire quils sont prioritaires) des bandes 5250-5350 MHz et 5650-5850 MHz. Ils peuvent provoquer des perturbations electromagnétiques sur les apparilis de type LELAN (réseau de communication local sans licence) ou les endommager.

Règlement d'Industrie Canada

Les conditions de fonctionnement sont sujettes à deux conditions :

(1) Ce périphérique ne doit pas cause d'interférence et
(2) Ce périphérique doit accepter toute interférence, y compris les interférences pouvant perturber le bon fonctionnement de ce périphérique.

Avertissement relatif à C-Tick:

Pour utiliser le produit en toute sécurité, il est recommendé de ne pas s'approcher à moins d'1 cm du périphérique sous tension afin de limiter l'exposition au rayonnement electromagnétique émis en cours de fonctionnement.
