PHOTO EASY 110 - Imprimante photo SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante photo
Marque	SAGEM
Modèle	PHOTO EASY 110
Technologie d'impression	Sublimation thermique (3 couleurs + couche de protection)
Format de papier	A6 (10x15 cm) - papier photo
Connexions	USB (pour configuration et impression), WiFi 802.11b/g
Compatibilité système	Mac OS X
Logiciel fourni	Companion Photo
Alimentation	Adaptateur secteur (non inclus)
Poids estimé	Environ 1 kg
Dimensions estimées	200 x 150 x 100 mm
Fonctions principales	Impression de photos, gestion WiFi, suivi d'impression en temps réel
Entretien	Nettoyer l'extérieur avec un chiffon doux; remplacer la cartouche d'encre et le papier selon l'utilisation
Sécurité	Tenir hors de portée des enfants, éviter l'humidité et les sources de chaleur
Pièces détachées disponibles	Cartouche d'encre, papier photo, adaptateur WiFi
Réparabilité	Non réparable par l'utilisateur; contacter le service après-vente

FOIRE AUX QUESTIONS - PHOTO EASY 110 SAGEM

Comment installer le logiciel Companion Photo sur Mac OS X ?

Décompressez le fichier zip PhotoEasyPM-X.Y.n.pkg.zip en double-cliquant. Lancez ensuite le fichier .pkg obtenu. Suivez l'assistant en acceptant la licence, choisissez le disque de destination, puis cliquez sur Installer ou Mettre à jour. Saisissez votre mot de passe administrateur si demandé. En fin d'installation, le logiciel se lance automatiquement et son icône apparaît dans le Dock.

Comment connecter l'imprimante en WiFi en mode automatique ?

Assurez-vous que l'imprimante est sous tension, équipée de l'adaptateur WiFi et connectée en USB. Ouvrez le panneau de contrôle du Companion Photo, cliquez sur l'icône WiFi, puis choisissez Automatique. Le logiciel configure automatiquement l'imprimante sur le même réseau que votre ordinateur. Une fois la connexion établie, l'icône WiFi devient verte.

Que faire si la connexion WiFi ne fonctionne pas ?

Vérifiez les points suivants : la carte Airport de votre Mac est activée, l'adaptateur WiFi est bien inséré dans l'imprimante, l'imprimante est connectée en USB pour la configuration. Si vous utilisez un cryptage WEP, assurez-vous que la clé saisie est correcte. En mode manuel, vérifiez le SSID et le canal. En cas d'échec, réessayez en mode automatique ou consultez l'affichage de la configuration WiFi.

Comment configurer le WiFi en mode manuel (ad hoc) ?

Créez d'abord un réseau ad hoc sur votre Mac via l'icône Airport : cliquez sur Créer un réseau, donnez-lui un nom. Ensuite, dans le Companion Photo, choisissez Manuelle, sélectionnez ad hoc comme type de réseau, saisissez le SSID du réseau créé, puis choisissez l'attribution d'adresse IP (dynamique ou statique). Cliquez sur Appliquer.

Quel type de papier photo utiliser ?

Utilisez du papier photo au format A6 (10x15 cm) spécialement conçu pour l'impression par sublimation thermique. Le papier est généralement vendu en kit avec la cartouche d'encre correspondant à votre modèle d'imprimante.

Comment suivre l'impression en cours ?

Le panneau de contrôle du Companion Photo s'affiche automatiquement au début de chaque impression. Vous y voyez les différentes phases : chargement du papier, mise en température, transfert des données (en WiFi), puis l'impression des couches jaune, cyan, magenta et enfin la couche de protection. Des pourcentages indiquent l'avancement.

Peut-on imprimer sans connexion WiFi ?

Oui, vous pouvez imprimer via une connexion USB directe entre l'imprimante et votre ordinateur. Dans ce cas, assurez-vous que le logiciel Companion Photo est installé et que l'imprimante est reconnue. Le panneau de contrôle affiche alors l'état de l'impression via USB.

Comment remplacer la cartouche d'encre ?

Ouvrez le compartiment de l'imprimante selon les instructions du manuel. Retirez la cartouche usagée en suivant les repères. Insérez la nouvelle cartouche jusqu'au déclic. Assurez-vous qu'elle est compatible avec le modèle PHOTO EASY 110. Le logiciel peut indiquer le niveau d'encre restant.

Que faire si l'impression est de mauvaise qualité ?

Vérifiez que vous utilisez le papier photo adapté et que la cartouche d'encre n'est pas vide ou obstruée. Nettoyez la tête d'impression avec un coton-tige légèrement humide (alcool isopropylique) si nécessaire. Assurez-vous que les images source sont en haute résolution. Évitez d'imprimer en environnement poussiéreux.

Comment connaître l'état de la connexion WiFi ?

Dans le panneau de contrôle du Companion Photo, l'icône WiFi peut prendre plusieurs couleurs : gris (inactive), rouge (incorrecte), vert (opérationnelle). Cliquez sur l'icône pour afficher les options de configuration ou le statut détaillé. Vous pouvez également choisir Afficher la configuration pour voir tous les paramètres WiFi actuels.

MODE D'EMPLOI PHOTO EASY 110 SAGEM

1.1 Décompression de l'installeur.... 1
1.2 Installation du Companion Photo.... 1
1.3 En fin d'installation....6
1.4 Connecter l'imprimante sur un port USB....6

2 Panneau de contrôle du Companion Photo....7

2.1 Affichage du panneau de contrôle....7
2.2 Signification des icônes....7
2.3 Etat de la connexion WiFi....8

3.1 Réseaux sans fil....9
3.2 Avant de lancer la procédure de configuration, 11
3.3 Choix du mode de configuration WiFi.... 12
3.4 Configuration WiFi : Utilisation du mode Automatique.... 13
3.5 Configuration WiFi : Utilisation du mode Manuel 16
3.5.1 Configuration de votre imprimante en mode point à point (ad Hoc).... 16
3.5.2 Configuration des paramètres WEP de votre réseau WIFI 25

4 Suivi de l'impression....29

5 Notes....30

1 INSTALLATION DU COMPANION PHOTO

1.1 Décompression de l'installeur

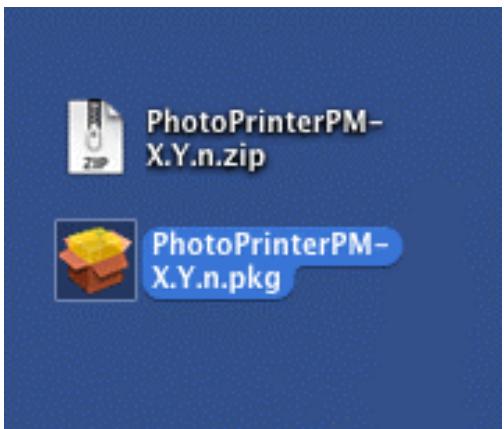

Le dossier zippé PhotoEasyPM-X.Y.n.pkg.zip est décompressé en double-cliquant sur l'icône.

Il en résulte un fichier PhotoEasyPM-X.Y.n.pkg sur lequel il faut double-cliquer également pour lancer l'installation. La fenêtre d'accueil se présente ainsi :

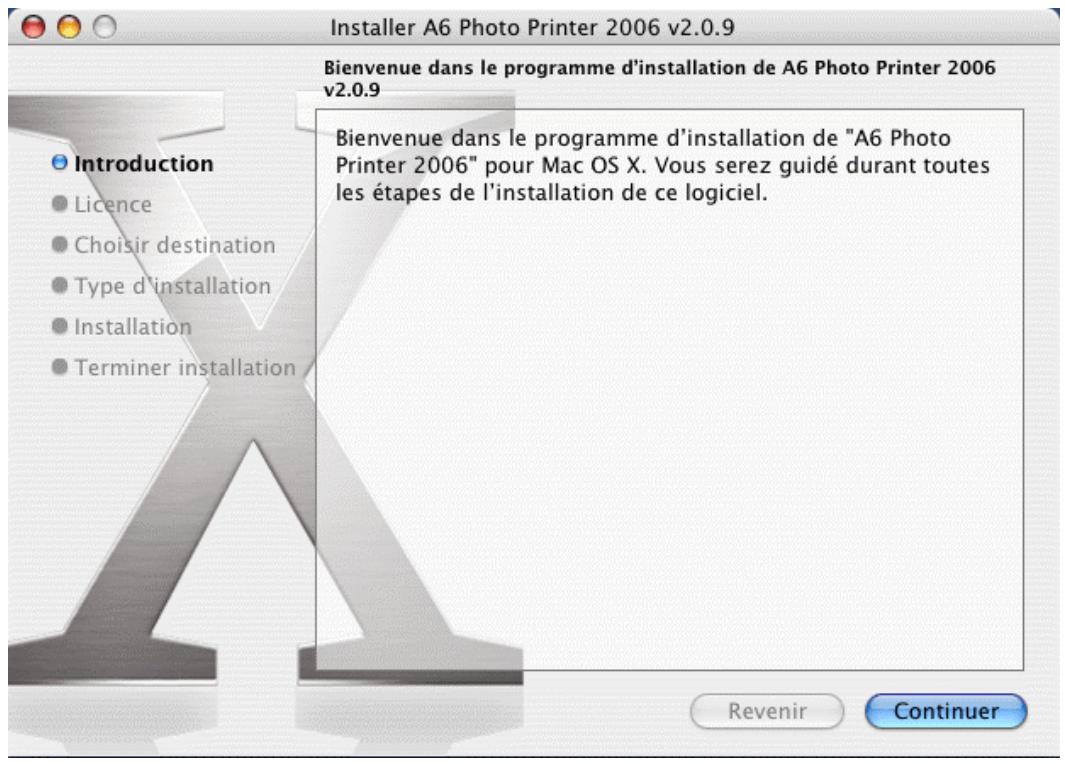

1.2 Installation du Companion Photo

Cliquer sur « Continuer ».

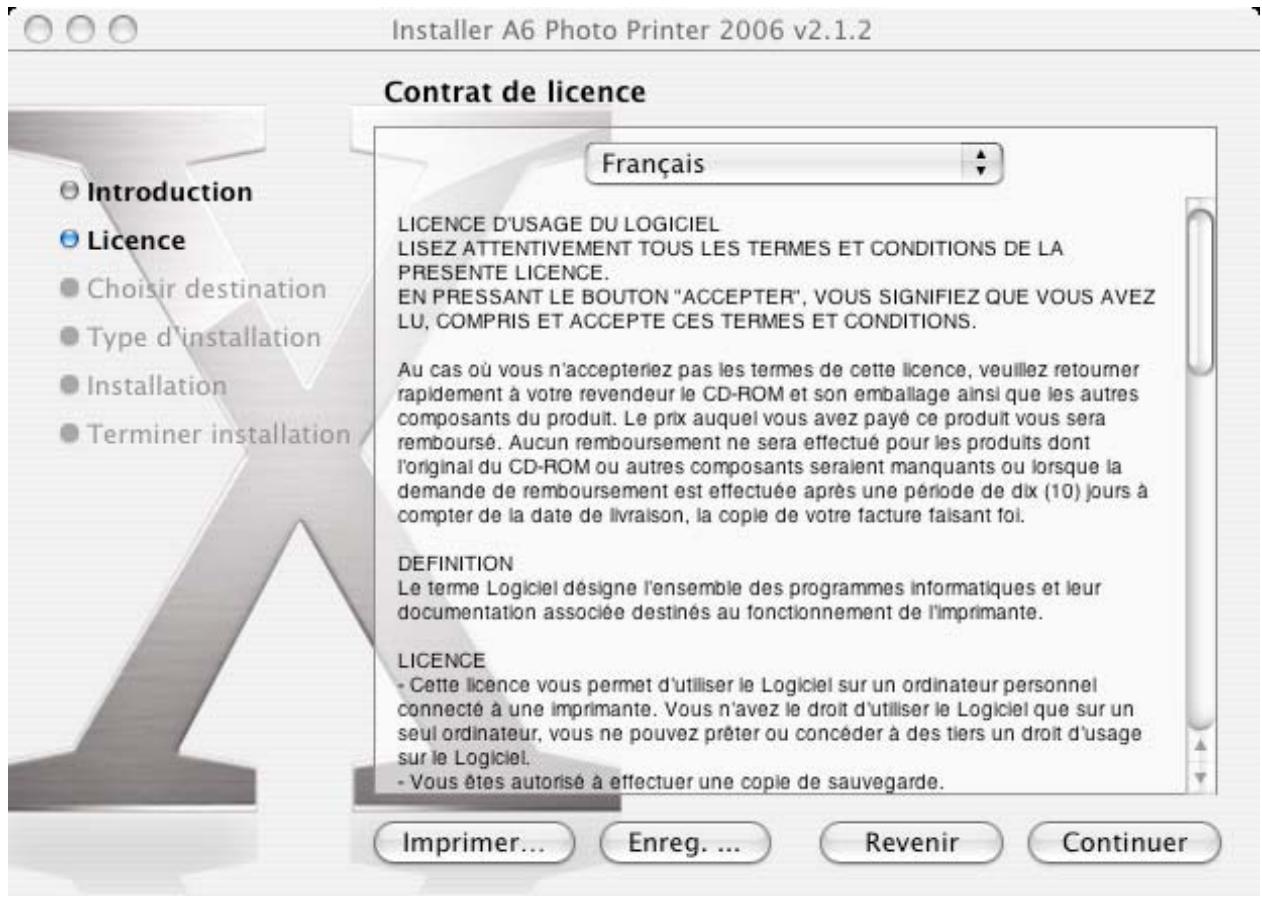

La fenêtre suivante concerne l'accord de licence.

Cliquer sur « Continuer ».

Pour poursuivre l'installation du logiciel, vous devez accepter les termes de l'accord de licence de logiciel.

Cliquez soit sur Acceptor pour continuer, soit sur Refuser pour annuler l'installation.

Refuser

Acceptor

Puis cliquer sur « Acceptor »

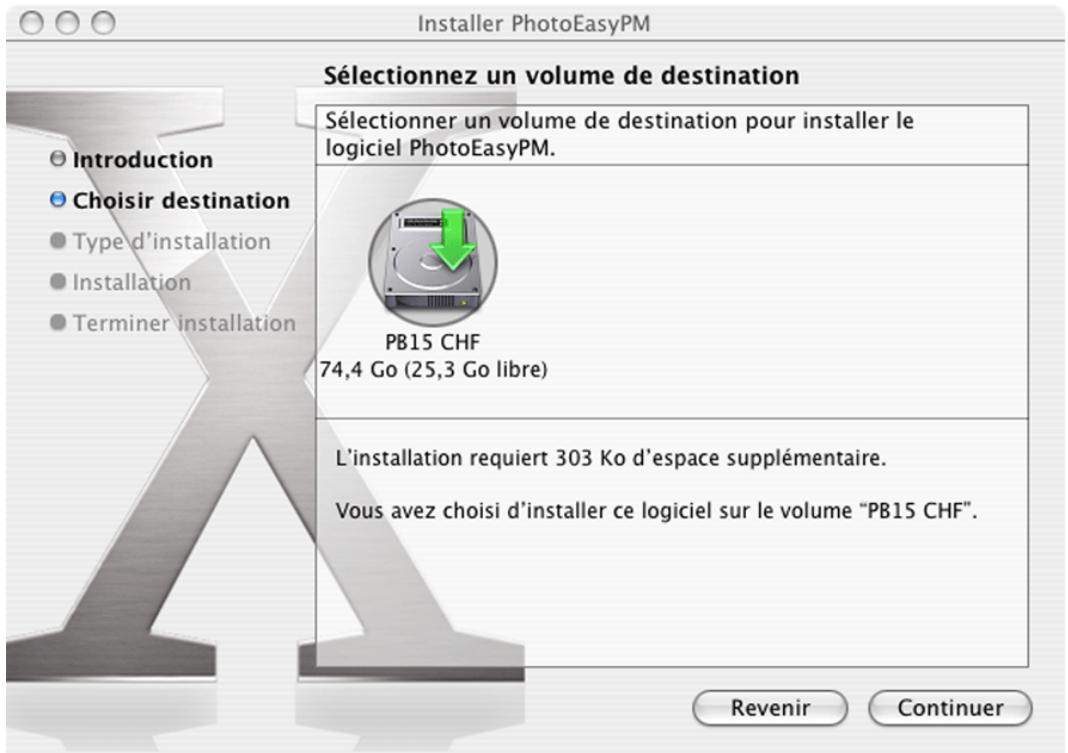

La fenêtre suivante permet de sélectionner le disque sur lequel doit être effectuée l'installation.

Puis cliquer sur « Continuer ».

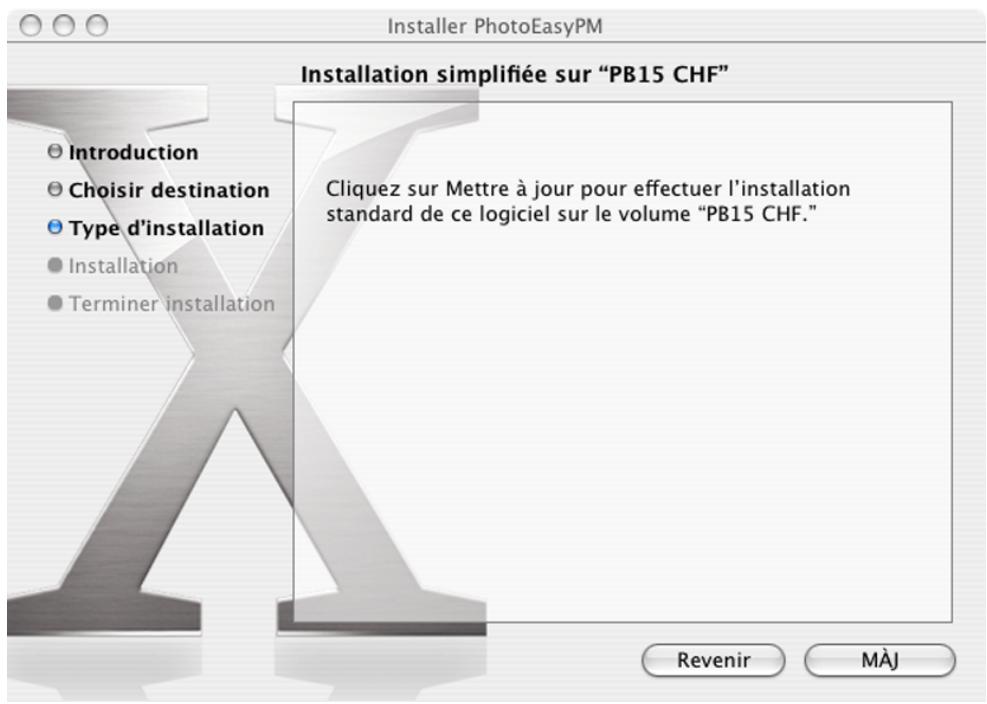

Note : L'écran peut prendre l'apparence ci-dessous dans le cas où une installation des drivers existerait préalablement et proposer une mise à jour des drivers au lieu d'une installation standard.

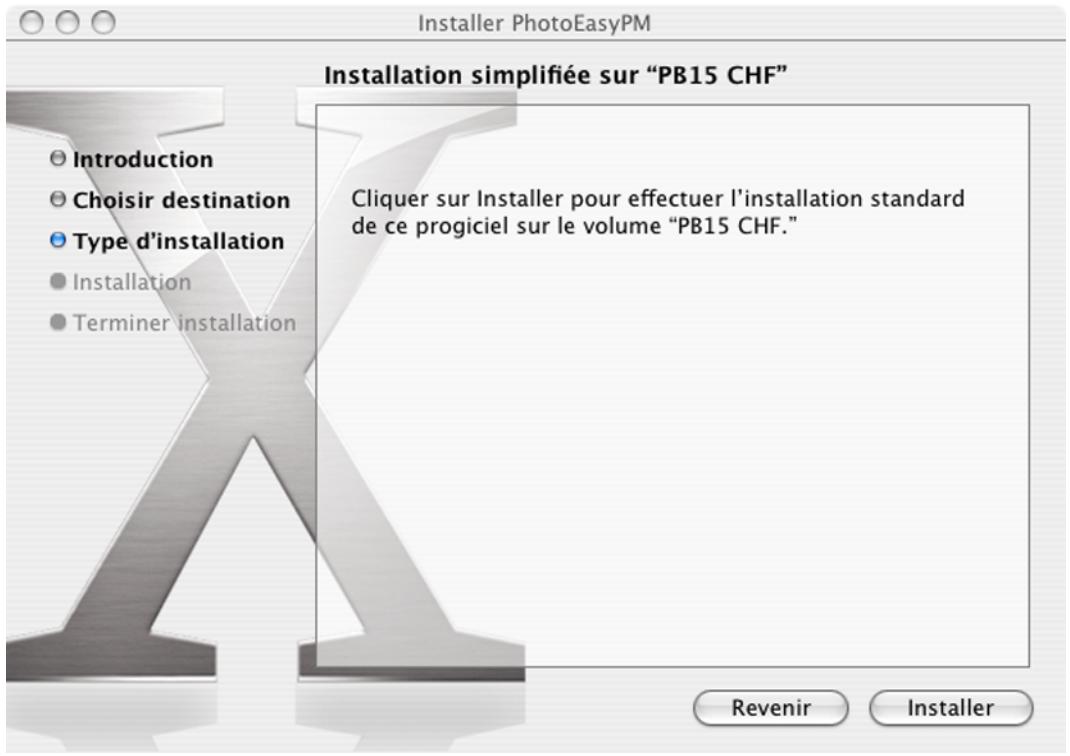

Cliquer ensuite sur « Installer » ou « MàJ » selon le cas.

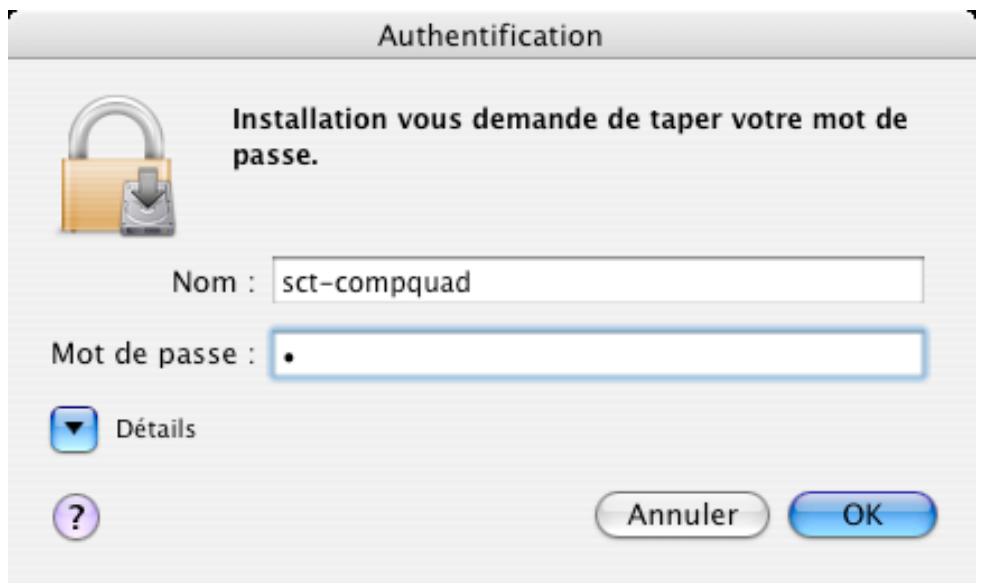

Si vous êtes administrateur, vous devez saisir votre mot de passe :

Saisir les informations demandées, puis cliquer sur « OK ».

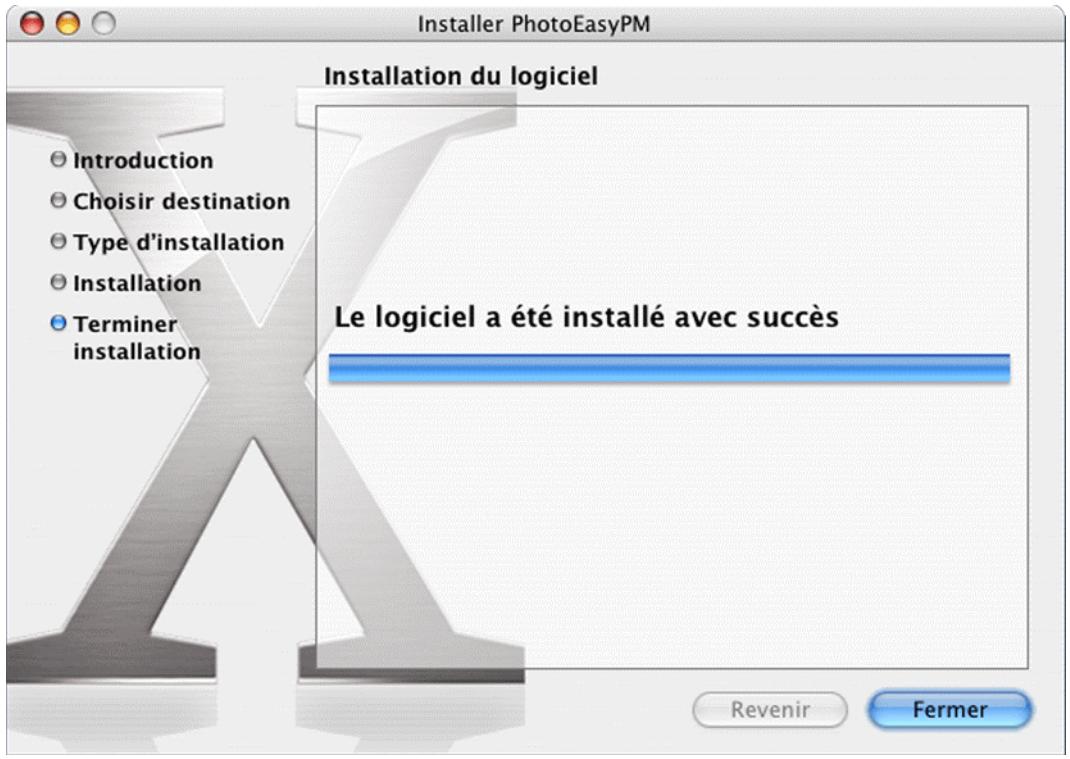

En fin d'installation, cliquer sur « Fermer » pour terminer l'installation.

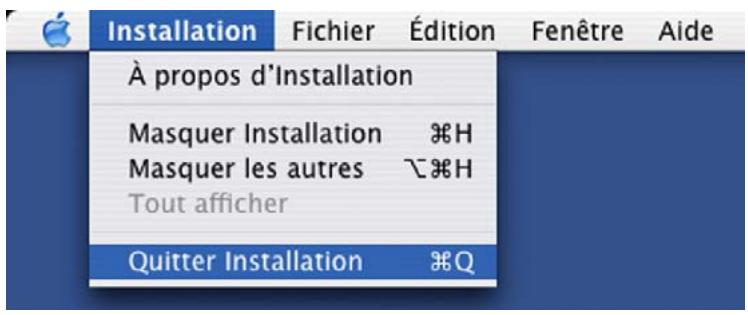

Note : Il est possible à tout moment d'interrompre l'exécution de l'installeur avant l'affichage de cette fenêtre en cliquant sur « Quitter l'installation » dans le menu déroulant du programme d'installation (voir ci-dessous).

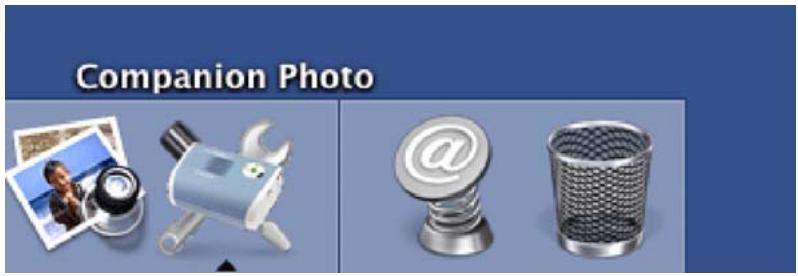

1.3 En fin d'installation...

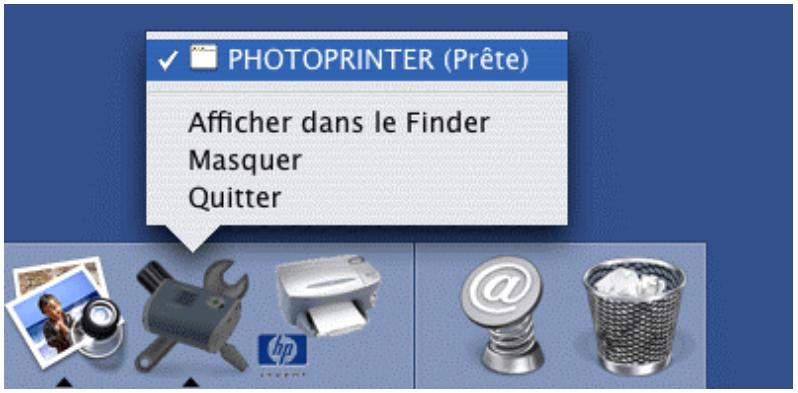

Le Companion Photo est lancé automatiquement et son icône apparaît dans le Dock.

1.4 Connecter l'imprimante sur un port USB

Dès qu'une imprimante est connectée sur un port USB, le panneau de contrôle du Companion Photo est affiché à l'écran.

2 PANNEAU DE CONTROLE DU COMPANION PHOTO

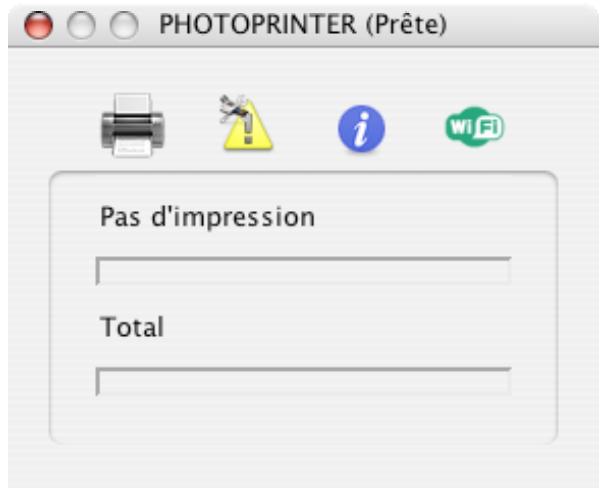

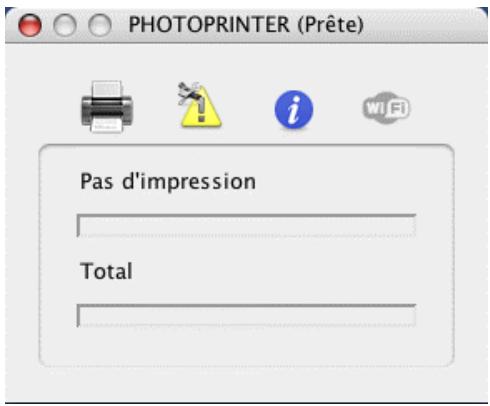

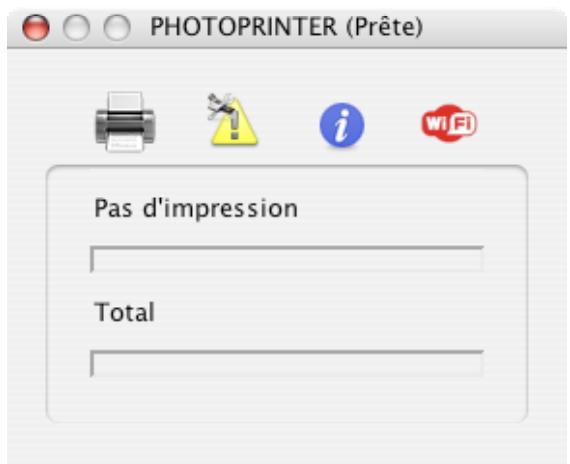

2.1 Affichage du panneau de contrôle

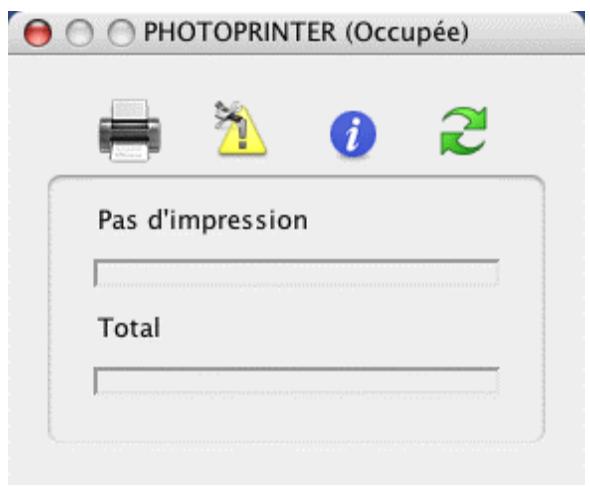

Note : Le panneau de contrôle du Companion Photo s'affiche pendant une dizaine de secondes, après quoi il disparaît si aucune opération n'est en cours sur l'imprimante.

Note : Le panneau de contrôle s'affichera en arrière-plan dans le cas où d'autres programmes sont en cours d'exécution. L'attention de l'utilisateur sera attirée si nécessaire, par le « rebondissement » de l'icône du Companion Photo dans le Dock.

2.2 Signification des icônes

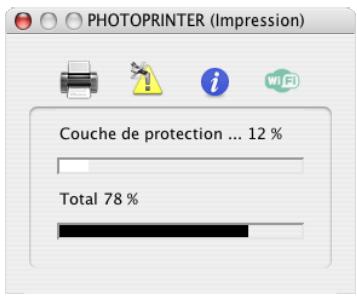

Etat de l'impression en cours

Cliquer sur cette icône permet d'afficher le suivi de l'impression en cours.

Statut d'erreur courant de l'imprimante

Cliquer sur cette icône permet d'afficher le statut d'erreur courant de l'imprimante.

Information sur l'imprimante

Cliquer sur cette icône permet d'afficher un ensemble d'informations complètes sur l'imprimante

Etat courant de la connexion WiFi

Cliquer sur cette icône permet d'afficher le statut courant de la connexion WiFi avec l'imprimante. (Voir Configuration WiFi)

Note : une info-bulle est affichée automatiquement en passant la souris sur chacune des icônes.

2.3 Etat de la connexion WiFi

L'icône WiFi du panneau de contrôle du Companion Photo peut prendre plusieurs états, en fonction du statut de la connexion WiFi :

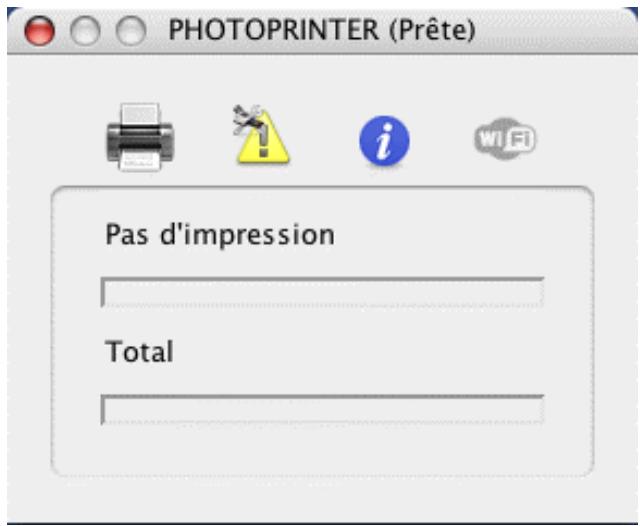

Connexion WiFi inactive & non configurable

Il est impossible de configurer la connexion WiFi et l'impression ne peut être effectuée qu'en liaison USB.

Ce statut apparaît si la connexion WiFi n'a jamais été tentée et/ou configurée et si l'imprimante est connectée sans l'adaptateur WiFi.

Connexion WiFi incorrecte & non configurable

L'imprimante n'est pas connectée en USB, la connexion WiFi est impossible et ne peut pas être modifiée ou configurée. Aucune impression ne peut être effectuée.

Ce statut est affiché lorsque l'imprimante est sous tension avec son adaptateur WiFi, mais inaccessible en mode WiFi (configuration non effectuée ou incorrecte ou Airport désactivé).

Connexion WiFi incorrecte & configurable

L'imprimante est connectée sur un port USB. La connexion WiFi est incorrecte et peut être configurée. Il est possible de lancer une impression par la connexion USB.

Ce statut est affiché lorsque l'imprimante est sous tension avec son adaptateur WiFi, mais inaccessible en mode WiFi (configuration non effectuée ou incorrecte ou Airport désactivé).

Connexion WiFi opérationnelle & non configurable

L'imprimante n'est pas connectée en USB, la connexion WiFi est établie correcte mais ne peut pas être modifiée. Il est possible de lancer une impression par la connexion WiFi.

C'est l'état « normal » d'une connexion WiFi utilisable.

Connexion WiFi opérationnelle & configurable

L'imprimante est connectée sur un port USB. La connexion WiFi est établie et peut être modifiée le cas échéant. Il est possible de lancer une impression par l'une ou l'autre des connexions.

Ce statut apparaît lorsque les 2 modes de connexion sont disponibles.

3 CONFIGURATION WIFI

3.1 Réseaux sans fil

Un réseau local sans fil ("WLAN" pour "Wireless Local Area Network") est tout simplement une collection de deux ou davantage d'ordinateurs, imprimantes et autre périphérique liés par des ondes radioélectriques. Il utilise des ondes aériennes à haute fréquence (radioélectrique) pour communiquer des informations d'un point à un autre.

Pour connecter un ordinateur ou périphérique à un réseau sans fil, l'ordinateur ou le périphérique doit disposer d'une carte réseau sans fil. Votre imprimante photo utilise une clé électronique WIFI externe composée d'une carte réseau sans fil et radioélectrique. Aucun câblage n'est nécessaire entre les périphériques mis en réseau, bien qu'une connexion USB soit nécessaire à l'installation et à la configuration de votre imprimante photo.

Il existe deux types principaux de modes de communication sans fil :

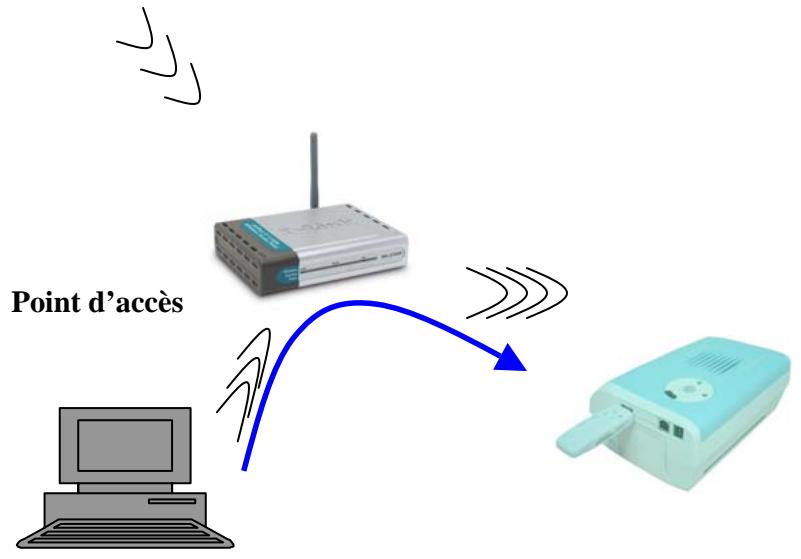

Infrastructure (Point d'accès)

Dans un réseau d'infrastructure, de multiples périphériques (notamment votre imprimante photo) communiquent par un point d'accès central (ou borne WIFI). Le point d'accès central remplit la fonction de concentrateur central ou passerelle connectant des périphériques sans fil et, le cas échéant, avec fil. Il s'agit en général d'un modem ADSL intégrant des fonctionnalités WiFi ou bien d'un périphérique que vous connectez à votre modem ADSL pour permettre à plusieurs ordinateurs de partager l'accès Internet.


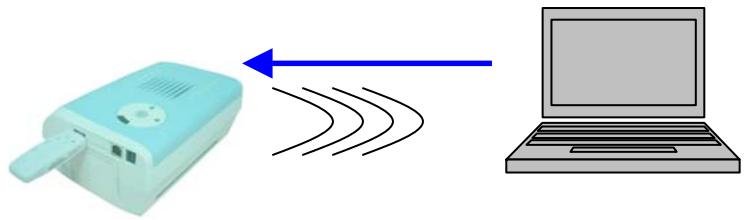

Ad-Hoc (Poste-à-poste)

Dans un réseau ad-hoc, votre imprimante photo communique directement avec votre ordinateur, au lieu de passer par un point d'accès. Le mode ad-hoc est généralement limité à un réseau simple.

Votre imprimante photo peut accueillir des modes de communication sans fil en infrastructure et ad-hoc.

Note : Si vous disposez d'un point d'accès, nous vous recommandons d'opter pour le mode de communication en infrastructure (via un point d'accès) plutôt que le mode ad-hoc.

Configurations d'un réseau sans fil

Tous les périphériques d'un réseau sans fil doivent être configurés similairement pour fonctionner sans fil. Lorsque vous ajoutez votre imprimante photo à votre réseau sans fil, elle doit être configurée selon le même nom de réseau (SSID), le même canal sans fil et la même clé de sécurité WEP sans fil (si elle est utilisée), comme le reste des périphériques sur le réseau.

Avant d'installer votre imprimante WIFI, vous devez au préalable installer le logiciel Companion Photo conformément à la procédure décrite dans la section 1. Une fois ce logiciel installé, vous pouvez procéder à l'installation de l'imprimante WIFI.

3.2 Avant de lancer la procédure de configuration,

Il convient de s'assurer que :

1. La carte Airport du micro-ordinateur est activée.
2. Que le micro-ordinateur se trouve à proximité d'une borne WiFi en service (pour une connexion en mode automatique)
3. Que vous disposez des droits d'accès au réseau WiFi correspondant
4. Que l'imprimante est connectée avec son cordon USB et qu'elle est équipée de l'adaptateur WiFi.
5. Que le logiciel Companion Photo est installé conformément à la procédure décrite dans la section 1.

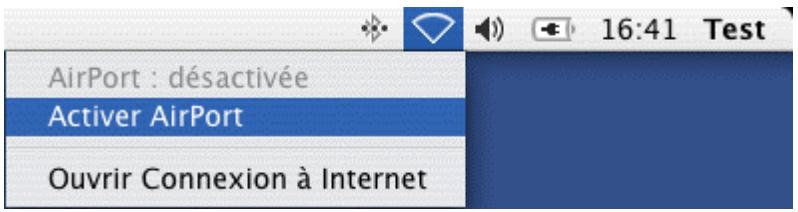

Pour activer la carte Airport, cliquer sur l'icône Airport dans la barre de menu et choisissez l'option Activer Airport (voir ci-dessous)

Si le micro-ordinateur se trouve à distance correcte d'une borne ou d'un point d'accès WiFi en service, celui-ci doit apparaître en cliquant à nouveau sur l'icône Airport de la barre de menu.

Dans le cas contraire, l'icône Airport apparaît en grisé. Vérifier l'état de la borne WiFi, ainsi que vos droits d'accès.

3.3 Choix du mode de configuration WiFi

Deux mode de configuration de votre imprimante WIFI vous sont offerts : le mode automatique et le mode manuel.

Mode automatique

Utilisez ce mode si :

• Vous passez par un point ou borne d'accès WIFI (mode Infrastructure)
• Votre ordinateur est actuellement correctement configuré pour fonctionner avec ce point d'accès
• Aucun cryptage WEP n'est mis en œuvre sur votre point d'accès
• Aucun contrôle d'accès n'est mis en œuvre sur votre point d'accès

Mode Manuel

Utilisez ce mode dans tous les autres cas, en particulier si :

■ Vous souhaitez utiliser votre imprimante en mode point à point (mode ad Hoc)
■ Le cryptage WEP est activé sur votre réseau WIFI (modes infrastructure ou ad Hoc)

① Veuillez noter que les possibilités de cryptage WPA ne sont pas supportées par imprimante photo. Si les possibilités de cryptage WPA sont activées dans votre réseau sans fil, vous devez les inhiber afin d’utiliser votre imprimante photo sur votre réseau sans fil.

3.4 Configuration WiFi : Utilisation du mode Automatique

Important : Avant de procéder à la configuration WiFi, vérifier que l'imprimante est connectée avec son cordon USB et qu'elle est équipée de l'adaptateur WiFi.

① Une fois que la clé électronique WIFI est insérée dans votre imprimante, les deux diodes électroluminescentes ("DEL") près de la clé d'imprimante clignotent pendant la configuration des paramètres WIFI. Sauf si vous avez choisi un mode de configuration manuel (reportez-vous au chapitre suivant), votre imprimante photo essaie une auto-configuration afin de s'insérer dans votre réseau sans fil.

Utilisez le mode automatique si :

• Vous passez par un point ou borne d'accès WIFI (mode Infrastructure)
• Votre ordinateur est actuellement correctement configuré pour fonctionner avec ce point d'accès
  Aucun cryptage WEP n'est mis en œuvre sur votre point d'accès
  Aucun contrôle d'accès n'est mis en œuvre sur votre point d'accès

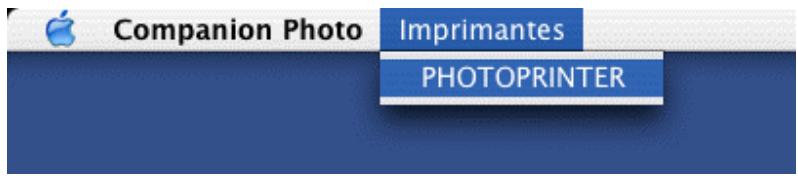

Afficher le panneau de contrôle du Companion Photo en sélectionnant l'imprimante dans la barre de menu

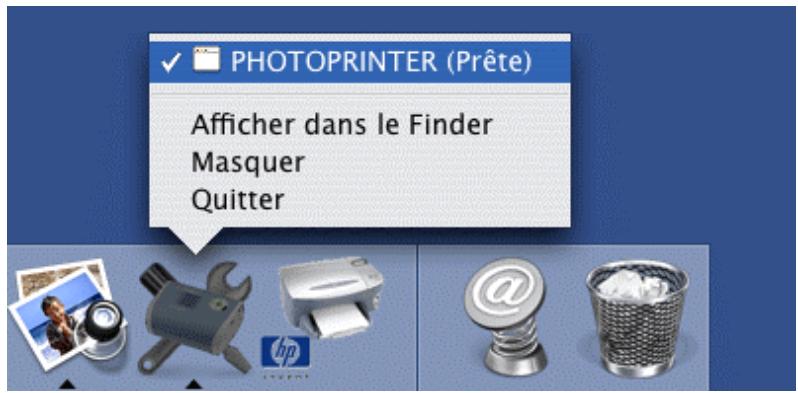

ou par un Clic long (ou clic droit) sur l'icône Companion Photo du Dock

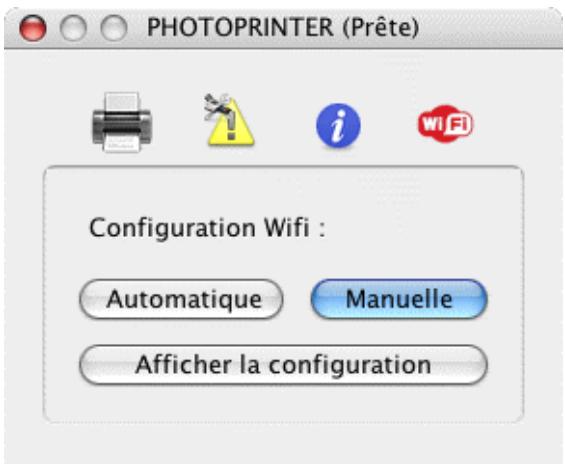

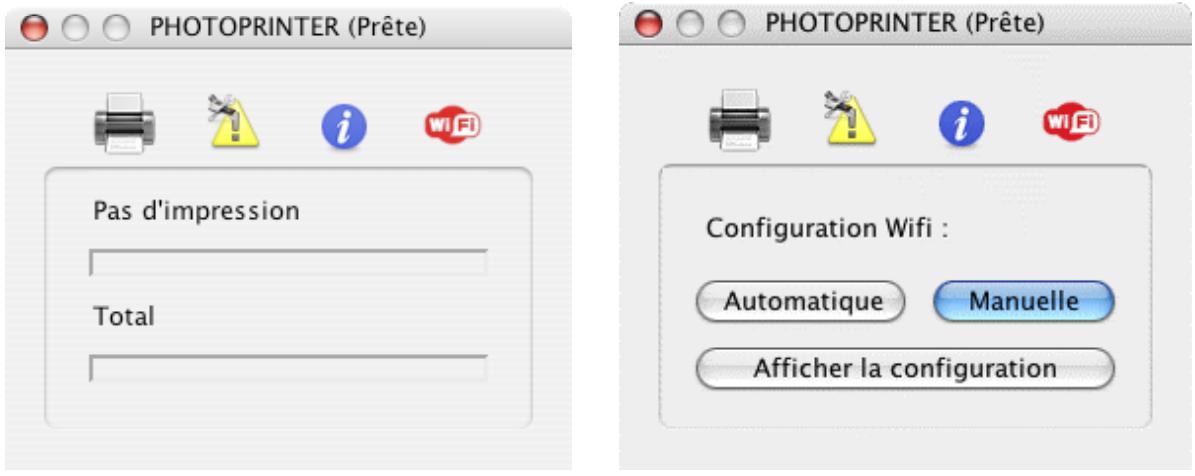

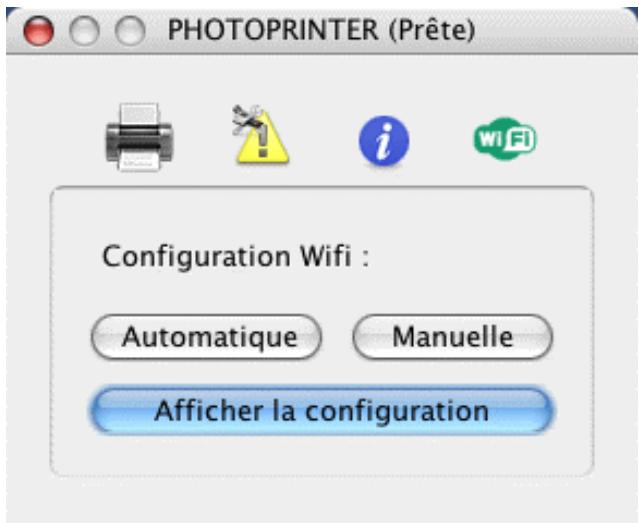

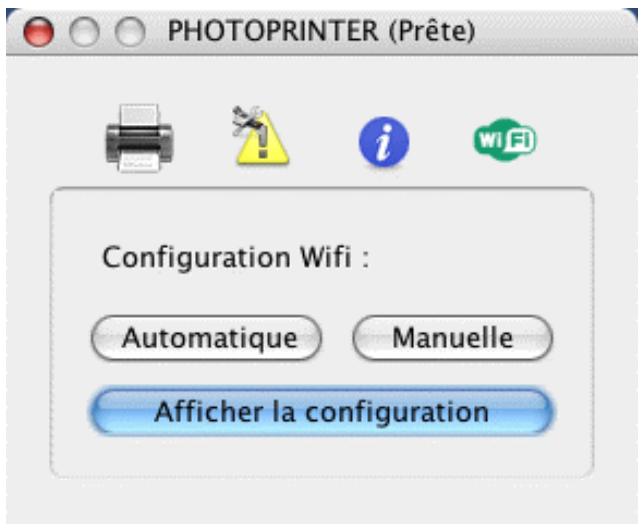

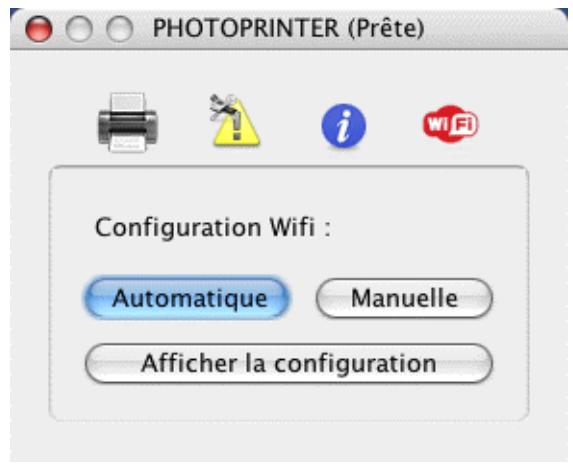

Cliquer ensuite sur l'icône WiFi, puis choisir « Automatique » parmi les options proposées.

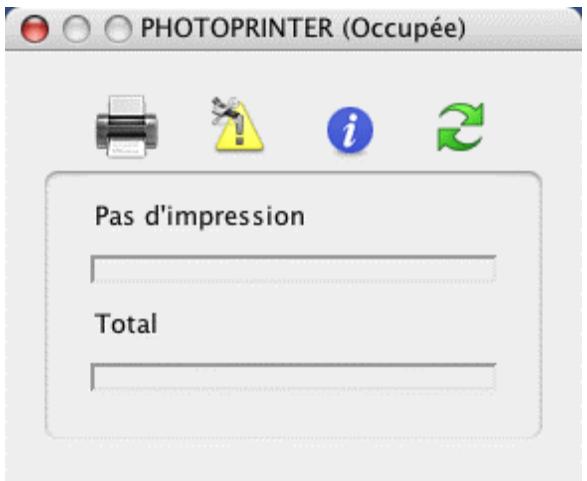

Le Companion Photo lance la procédure automatique puis tente une connexion WiFi. En fin de configuration, l'icône WiFi du panneau de contrôle de l'imprimante doit s'afficher en vert.

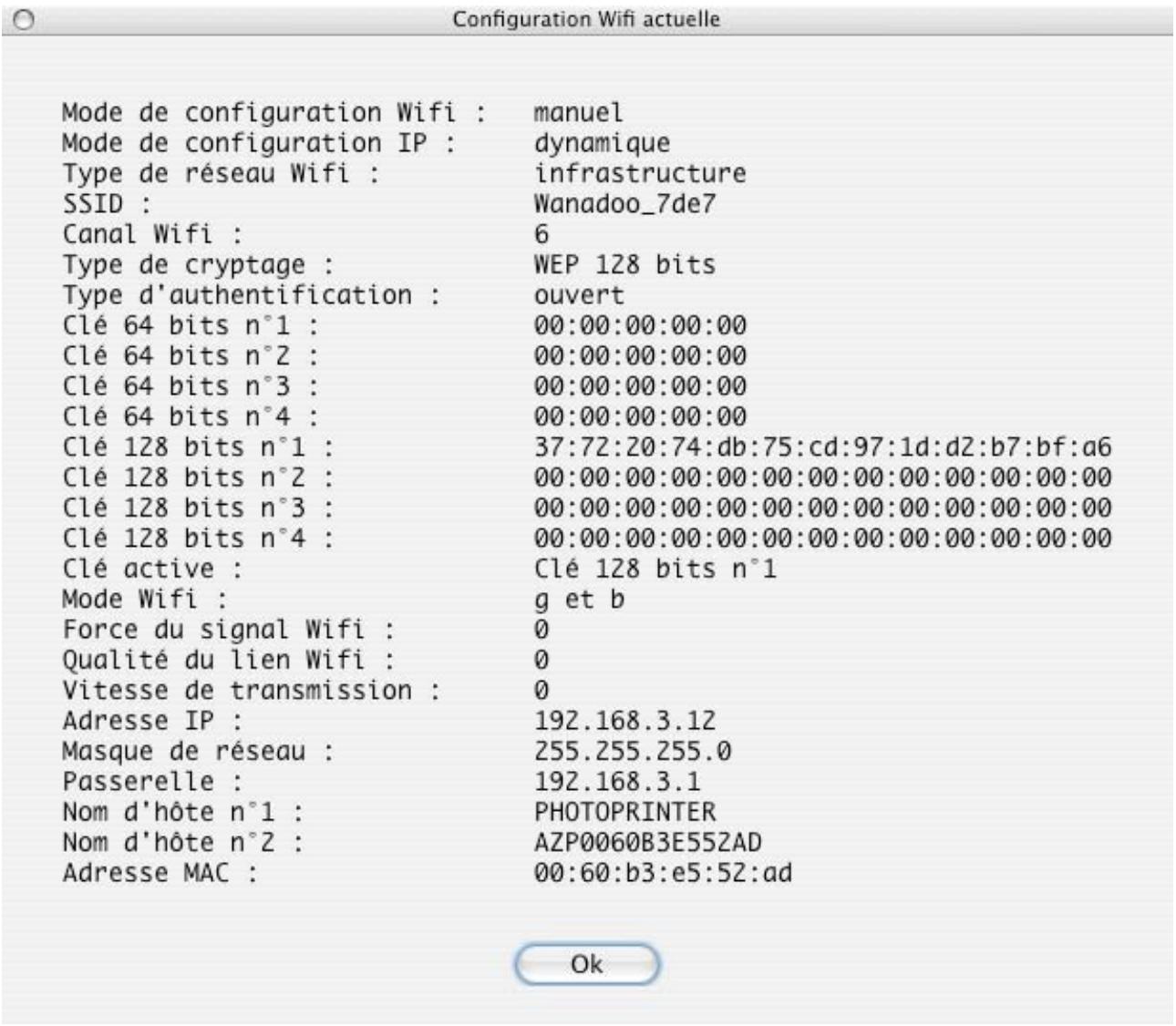

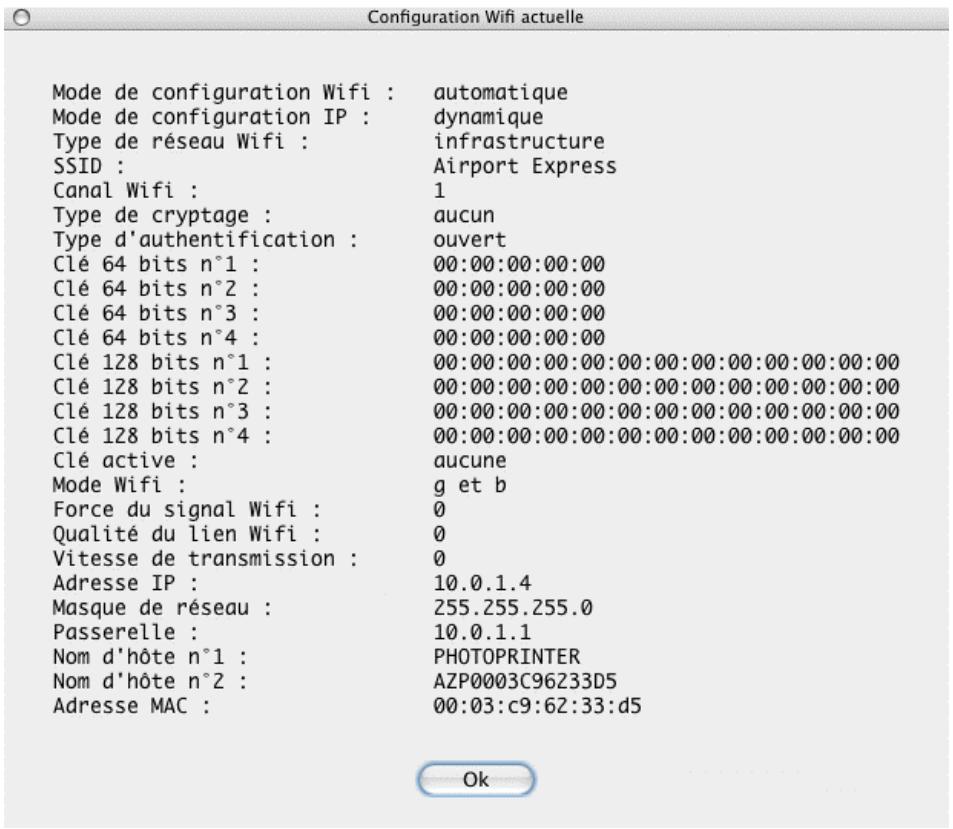

Les paramètres de configuration de la connexion WiFi peuvent être affichés en choisissant « Afficher la configuration » dans le panneau de contrôle du Companion Photo.

3.5 Configuration WiFi : Utilisation du mode Manuel

Utilisez le mode manuel si :

■ Vous souhaitez utiliser votre imprimante en mode point à point (mode ad Hoc)
■ Le cryptage WEP est activé sur votre réseau WIFI

3.5.1 Configuration de votre imprimante en mode point à point (ad Hoc)

3.5.1.1 Création d'un réseau point à point (ad Hoc) sur votre MAC

Avant de procéder à la configuration manuelle de la connexion WiFi en mode point à point, il convient de créer un réseau ad Hoc sur lequel pourra être connecté l'imprimante.

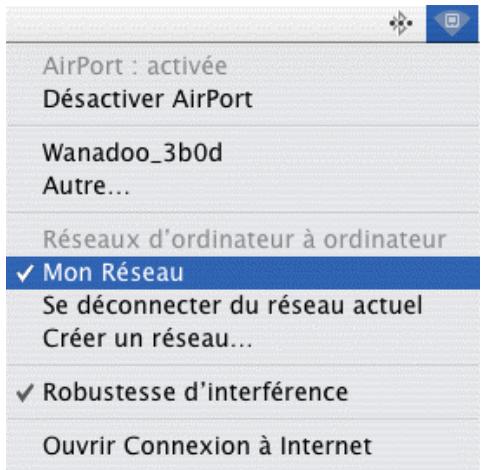

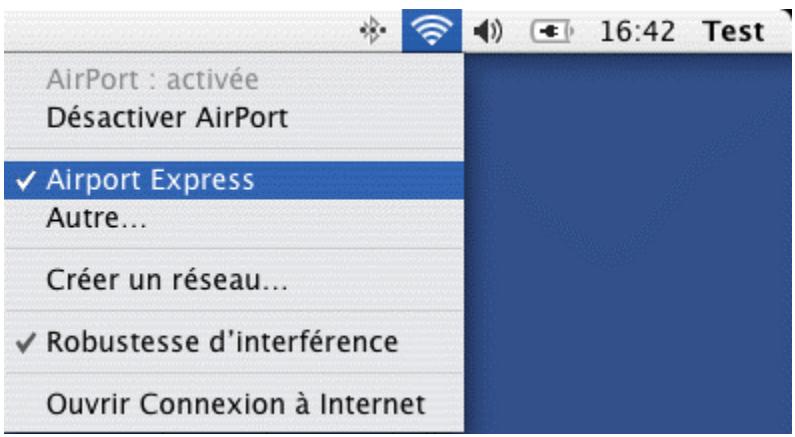

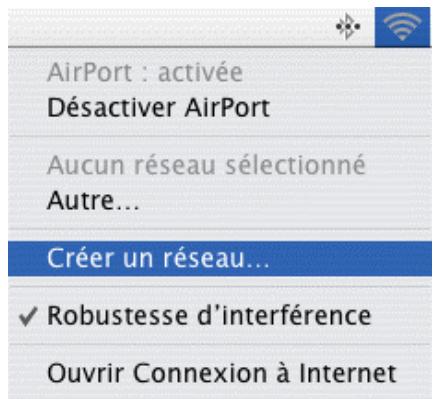

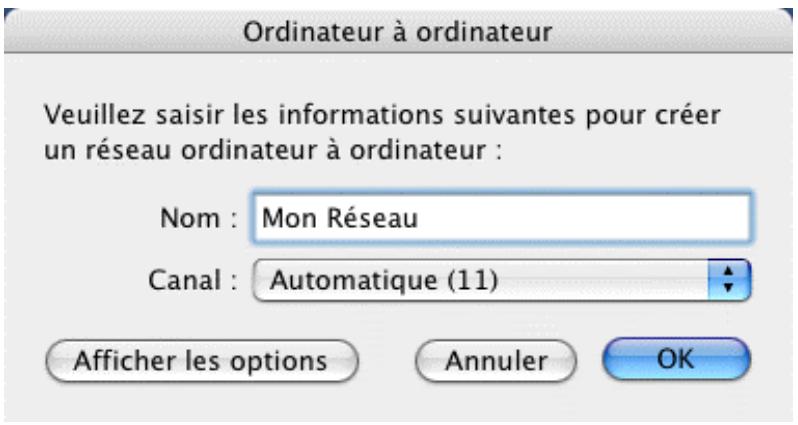

Cliquer sur l’icône Airport, puis choisir l’option « Créer un réseau ».

Saisir le nom attribué au réseau créé dans la zone prévue, puis valider.

L'icône Airport change d'aspect et le nom du réseau apparaît dans le menu déroulant.

3.5.1.2 Configuration en réseau point à point (Ad Hoc) avec adresse IP dynamique

Important : Avant de procéder à la configuration WiFi, vérifier que l'imprimante est connectée avec son cordon USB et qu'elle est équipée de l'adaptateur WiFi.

① Une fois que la clé électronique WIFI est insérée dans votre imprimante, les deux diodes électroluminescentes ("DEL") près de la clé d'imprimante clignotent pendant la configuration des paramètres WIFI.

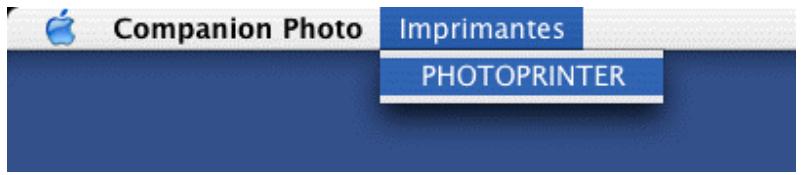

Afficher le panneau de contrôle du Companion Photo en sélectionnant l'imprimante dans la barre de menu.

Ou par clic long (ou clic droit) sur l'icône Companion Photo du Dock.

Puis choisir « Manuelle » parmi les options proposées.

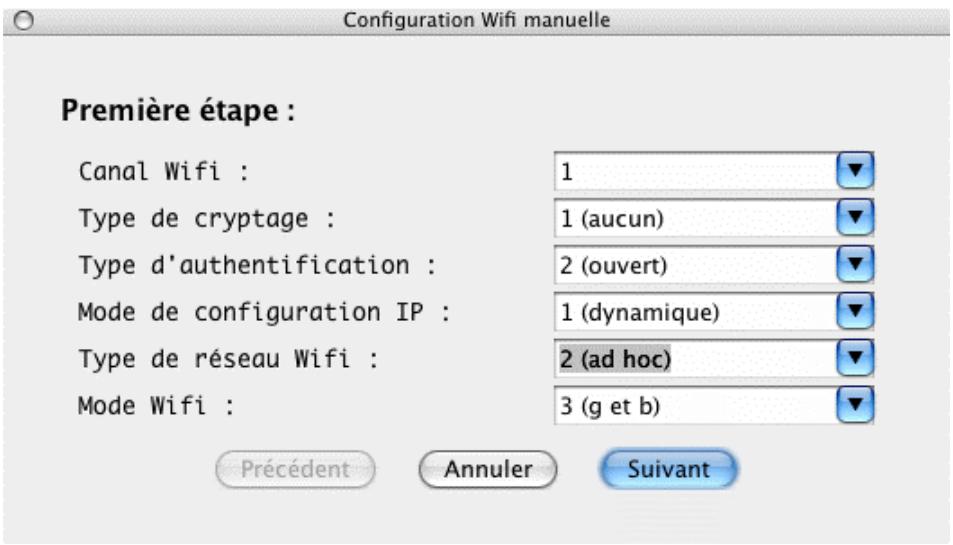

Choisir « ad hoc » parmi les modes WiFi proposés, puis cliquer « suivant ».

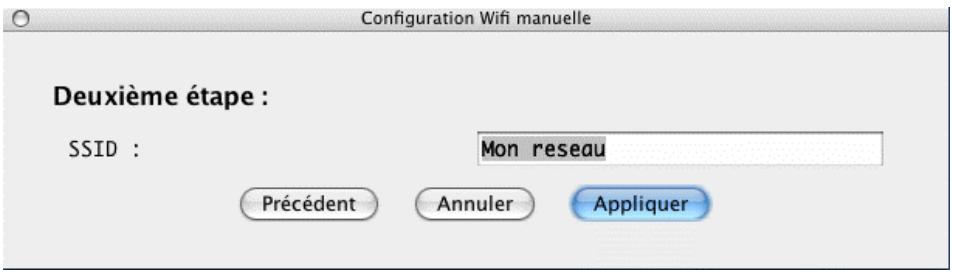

Saisir le nom du réseau créé lors de l'étape précédente, puis cliquer sur « Appliquer ».

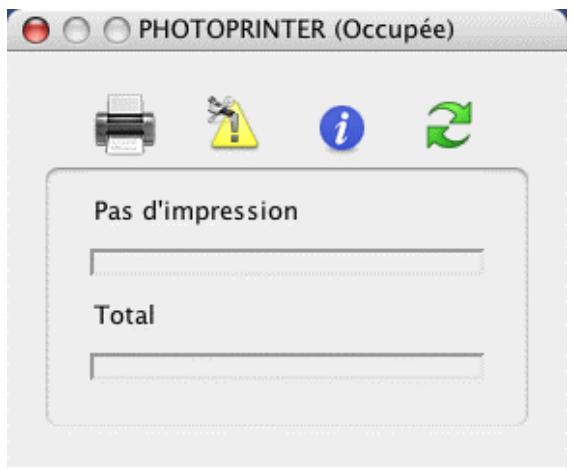

Le Companion Photo exécute la nouvelle configuration, puis tente une connexion WiFi. Si les paramètres saisis sont corrects, l'icône du panneau de contrôle de l'imprimante passe en vert.

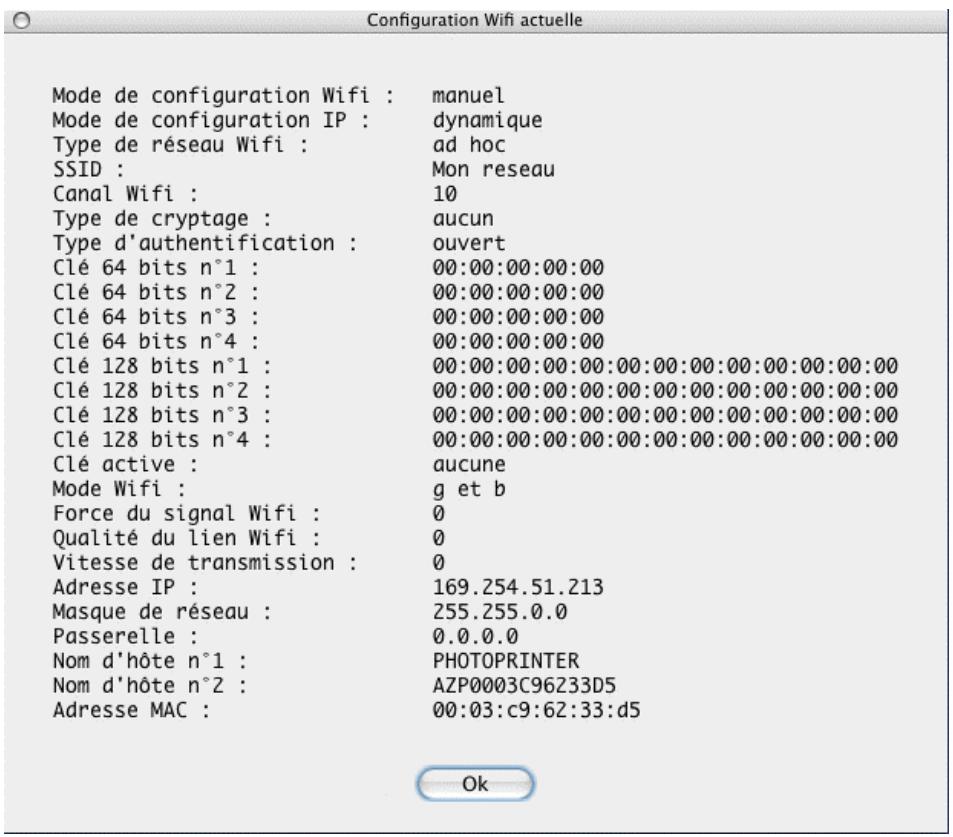

Les paramètres de configuration de la connexion WiFi peuvent être affichés en choisissant « Afficher la configuration » dans le panneau de contrôle du Companion Photo.

3.5.1.3 Configuration en réseau point à point (ad Hoc) avec adresse IP statique

Important : Avant de procéder à la configuration WiFi, vérifier que l'imprimante est connectée avec son cordon USB et qu'elle est équipée de l'adaptateur WiFi.

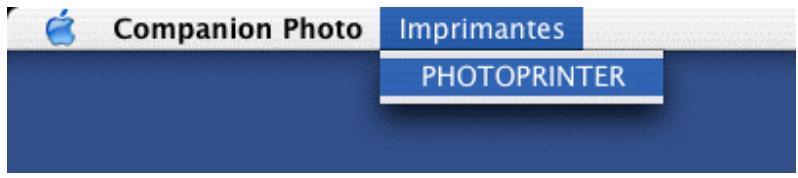

Afficher le panneau de contrôle du Companion Photo en sélectionnant l'imprimante dans la barre de menu.

Ou par Clic long (ou clic droit) sur l'icône Companion Photo du Dock.

Puis choisir « Manuelle » parmi les options proposées.

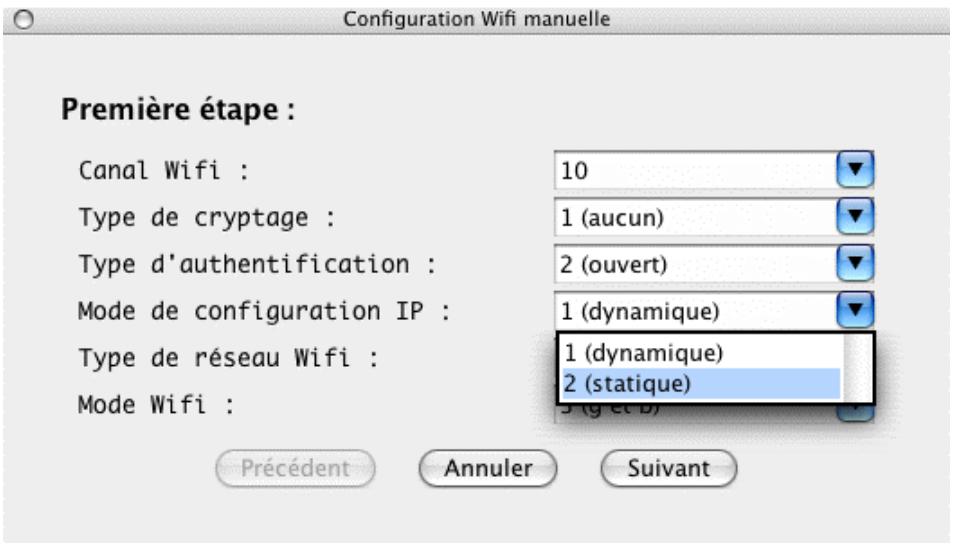

Choisir l'option « 2 (statique) » parmi les modes de configuration IP, puis « 2 (ad hoc) » parmi les modes WiFi proposés, puis cliquer « suivant ».

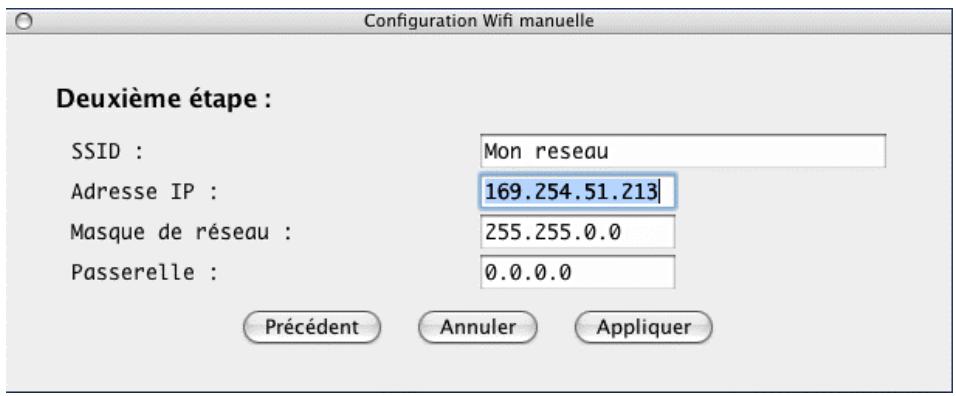

Saisir l'adresse IP souhaitée dans la zone prévue, puis cliquer sur « Appliquer ».

Le Companion Photo exécute la nouvelle configuration, puis tente une connexion WiFi. Si les paramètres saisis sont corrects, l'icône du panneau de contrôle de l'imprimante passe en vert.

Les paramètres de configuration de la connexion WiFi peuvent être vérifiés en choisissant « Afficher la configuration » dans le panneau de contrôle du Companion Photo.

Configuration Wifi actuelle

Mode de configuration Wifi : manuel
Mode de configuration IP : statique
Type de réseau Wifi : ad hoc
SSID : Mon reseau
Canal Wifi : 10
Type de cryptage : aucun
Type d'authentication : ouvert
Clé 64 bits n°1 : 00:00:00:00:00
Clé 64 bits n°2 : 00:00:00:00:00
Clé 64 bits n°3 : 00:00:00:00:00
Clé 64 bits n°4 : 00:00:00:00:00
Clé 128 bits n°1 : 00:00:00:00:00:00:00:00:00:00:00
Clé 128 bits n°2 : 00:00:00:00:00:00:00:00:00:00:00:00
Clé 128 bits n°3 : 00:00:00:00:00:00:00:00:00:00:00:00
Clé 128 bits n°4 : 00:00:00:00:00:00:00:00:00:00:00:00
Clé active : aucune
Mode Wifi : g et b
Force du signal Wifi : 0
Qualité du lien Wifi : 0
Vitesse de transmission : 0
Adresse IP : 169.254.51.215
Masque de réseau : 255.255.0.0
Passerelle : 0.0.0.0
Nom d'hôte n°1 : PHOTOPRINTER
Nom d'hôte n°2 : AZP0003C96233D5
Adresse MAC : 00:03:c9:62:33:d5

Ok

3.5.2 Configuration des paramètres WEP de votre réseau WIFI

① Veuillez vérifier que vos paramètres de sécurité correspondent à votre configuration de réseau sans fil. Si vous ne savez pas comment régler les paramètres de sécurité, réglez le paramètre "Type de cryptage" sur "Aucun"; ensuite, la sécurité sera désactivée. Si vos paramètres de sécurité ne sont pas corrects, ils pourraient vous empêcher d'utiliser votre imprimante photo.

Important : Avant de procéder à la configuration WiFi, vérifier que l'imprimante est connectée avec son cordon USB et qu'elle est équipée de l'adaptateur WiFi.

Afficher le panneau de contrôle du Companion Photo en sélectionnant l'imprimante dans la barre de menu.

Ou par clic long (ou clic droit) sur l'icône Companion Photo du Dock.

Puis choisir « Manuelle » parmi les options proposées.

Parmi les types de réseau WIFI proposés, choisir « infrastructure » ou « ad hoc » selon les caractéristiques de votre réseau.

Parmi les types de cryptages proposés, choisir « WEP 64 bits » ou « WEP 128 bits » selon les caractériotiques de votre réseau.

Saisir le nom (SSID) de votre réseau WIFI.

Saisir la valeur et le numéro de la clé WEP active utilisée sur votre réseau WIFI.

puis cliquer sur « Appliquer ».

Le Companion Photo exécute la nouvelle configuration, puis tente une connexion WiFi. Si les paramètres saisis sont corrects, l'icône du panneau de contrôle de l'imprimante passe en vert.

Les paramètres de configuration de la connexion WiFi peuvent être affichés en choisissant « Afficher la configuration » dans le panneau de contrôle du Companion Photo.

4 SUIVI DE L'IMPRESSION

Le panneau de contrôle est automatiquement affiché en arrière-plan au démarrage de chaque impression et permet de suivre pas à pas chacune des différentes phases.

Phases préliminaires :

• Chargement du papier Photo
- Préchauffage
- Transfert des données (en mode de connexion WiFi seulement)

Note : la durée des 2 dernières phases peut varier en fonction de l'état de l'imprimante de la densité des images à imprimer.

Phases d'impression des 3 couleurs successives : Jaune, Cyan, Magenta

Phase d'application de la couche de protection.

5 NOTES
