LIVEBOX FAST 3202 - Routeur/Modem SAGEM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Routeur ADSL/VDSL avec modem intégré
Caractéristiques techniques principales	Wi-Fi 802.11n, 2.4 GHz et 5 GHz, débits jusqu'à 300 Mbps
Ports Ethernet	4 ports Ethernet RJ45 (10/100 Mbps)
Alimentation électrique	Adaptateur secteur 12V, 1.5A
Dimensions approximatives	220 x 150 x 40 mm
Poids	Environ 500 g
Compatibilités	Compatible avec les réseaux ADSL et VDSL
Fonctions principales	Partage de connexion Internet, gestion des accès, contrôle parental
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service client
Sécurité	WPA2 pour la sécurité du réseau sans fil, mise à jour du firmware recommandée
Informations générales utiles	Installation facile via interface web, assistance technique disponible

FOIRE AUX QUESTIONS - LIVEBOX FAST 3202 SAGEM

Comment réinitialiser ma SAGEM LIVEBOX FAST 3202 ?

Pour réinitialiser votre Livebox, appuyez sur le bouton 'Réinitialiser' situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si ma connexion Internet est lente ?

Vérifiez d'abord si d'autres appareils utilisent la bande passante. Redémarrez votre Livebox et assurez-vous que son emplacement n'est pas obstrué par des objets. Si le problème persiste, contactez votre fournisseur d'accès.

Comment connecter un nouvel appareil à ma Livebox ?

Pour connecter un nouvel appareil, recherchez le réseau Wi-Fi de la Livebox sur l'appareil, entrez le mot de passe indiqué sur l'étiquette de la Livebox, puis connectez-vous.

Les voyants de ma Livebox sont éteints, que faire ?

Vérifiez si la Livebox est bien alimentée et si le câble d'alimentation est correctement branché. Si les voyants restent éteints, essayez de redémarrer la Livebox.

Comment modifier le mot de passe Wi-Fi de ma Livebox ?

Accédez à l'interface de gestion de la Livebox en entrant l'adresse 192.168.1.1 dans votre navigateur. Connectez-vous avec vos identifiants, puis naviguez vers les paramètres Wi-Fi pour modifier le mot de passe.

Que faire si j'oublie mon mot de passe de la Livebox ?

Si vous avez oublié votre mot de passe, vous pouvez soit utiliser le mot de passe par défaut indiqué sur l'étiquette de la Livebox, soit réinitialiser la Livebox pour revenir aux paramètres d'usine.

Comment vérifier l'état de ma connexion Internet ?

Vous pouvez vérifier l'état de votre connexion en accédant à l'interface de gestion de la Livebox. Les voyants de la Livebox vous indiqueront également si la connexion est active.

Ma Livebox ne détecte pas de signal, que faire ?

Assurez-vous que le câble DSL est bien connecté. Vérifiez également si votre ligne téléphonique est active. Si le problème persiste, contactez votre fournisseur d'accès.

Comment mettre à jour le firmware de ma Livebox ?

Les mises à jour du firmware se font automatiquement. Vous pouvez vérifier la version de votre firmware dans l'interface de gestion de la Livebox.

Ma Livebox se déconnecte fréquemment, comment résoudre ce problème ?

Vérifiez que votre Livebox est à jour et placée dans un endroit dégagé. Si le problème persiste, essayez de changer le canal Wi-Fi dans les paramètres de la Livebox.

MODE D'EMPLOI LIVEBOX FAST 3202 SAGEM

Sagem Communication suit assidûment toutes les évolution techniques et recherche continuèlement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évolver sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriété respectif :

• SAGEM F@st™ est une marque déposée de Sagem Communication,
• SAGEM est une marque déposée de SAFRAN,
• Windows™ et Internet Explorer™ sont des marques déposées de Microsoft Corporation,
• Apple® et Mac® OS sont des marques déposées de Apple Computer Incorporation,
  livebox est une marque déposée de France Telecom.

Ce manuel est exclusivement dédié au produit livebox de France Telecom distribué par Wanaroo. Toutes les mentions "Fournisseurs d'Accès, Fournisseurs de Service, FAI, ISP" containues dans leprésent document font reférence aux abonnements, aux services de base ainsi qu'optionsnels commercialisés par Wanaroo, à l'exclusion de tout autre fournisseur.

SAGEM F@st™ 3302 est la référence commerciale du produit livebox® fabriqué par Sagem Communication.

Convention des symboles utilisés dans ce manuel

Voumet en garde contre une action ou une omission grave.

Vouss donne une information importante que vous doivent prendre en compte

Sommaire

Pages Sommaire 0-1 a 0-4

1. Introduction 1-1
   1.1 Présentation 1-2
   1.2Composition du coffret SAGEM F@stTM 3202 1-4
   1.3 Pré-requis 1-5

2.Description et Installation de votre Passerelle Résidentière 2-1
2.1Description 2-2

2.1.1 Vue"Connecteurs" 2-3
2.1.2 Vue"Voyants" 2-4

2.2Installation de la Passerelle Résidentielle 2-5

2.2.1 Mise sous tension 2-6
2.2.2 Branchement du cable ADSL au SAGEM F@stTM 3202 2-6

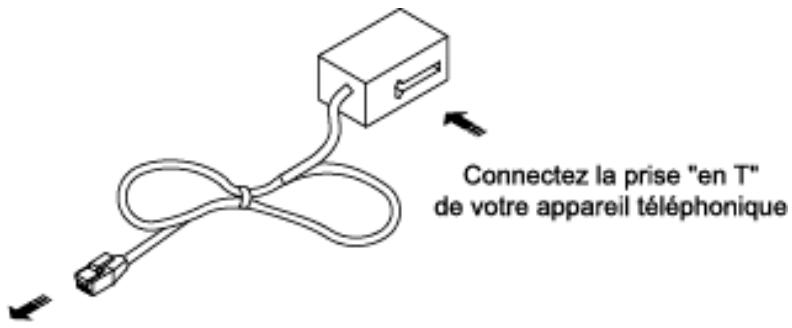

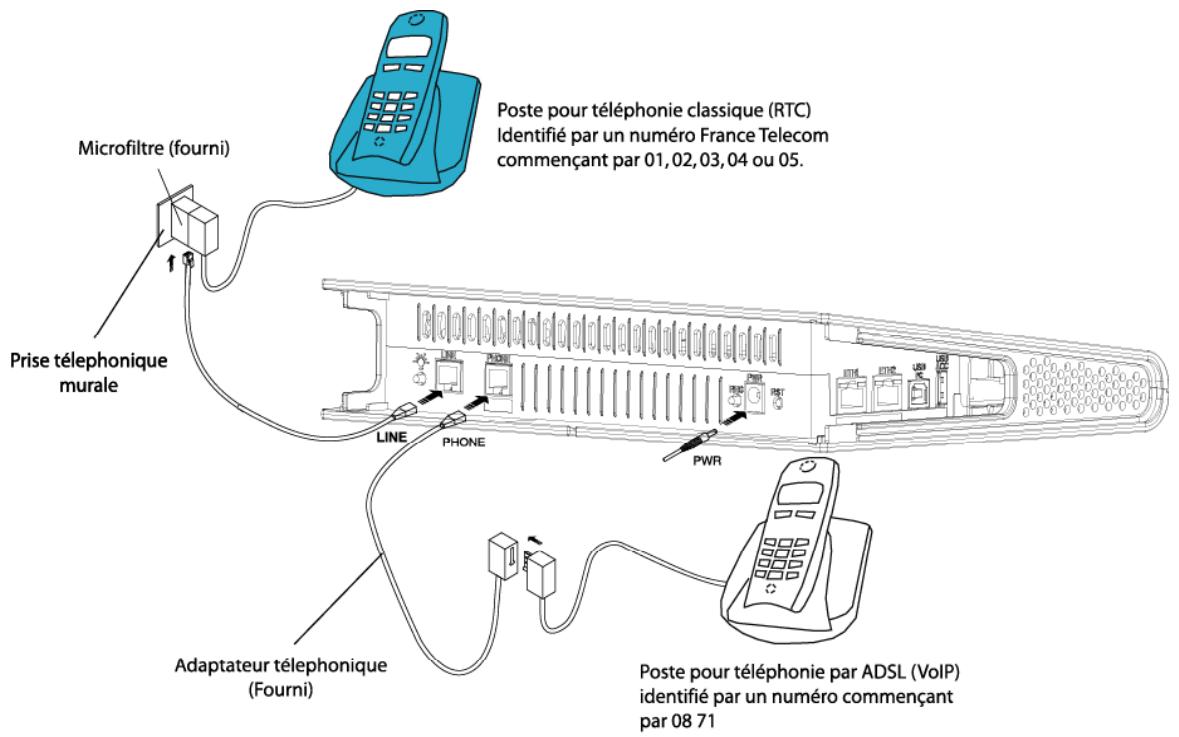

2.3Raccordement d'un poste téléphonique à votre Passerelle Résidentielle 2-6
2.4Connexion d'un décembre (TV/Viséo) à votre Passerelle Résidentière 2-7
2.5 Consignes d'installation 2-8
3. Installation et configuration de la Passerelle Résidentielle 3-1

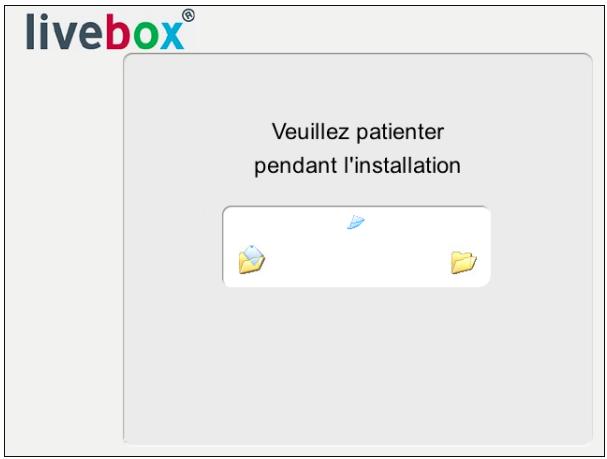

3.1 Installation et configuration de votre Passerelle Résidentielle sur le port USB de la commande d'ordinateur 3-2

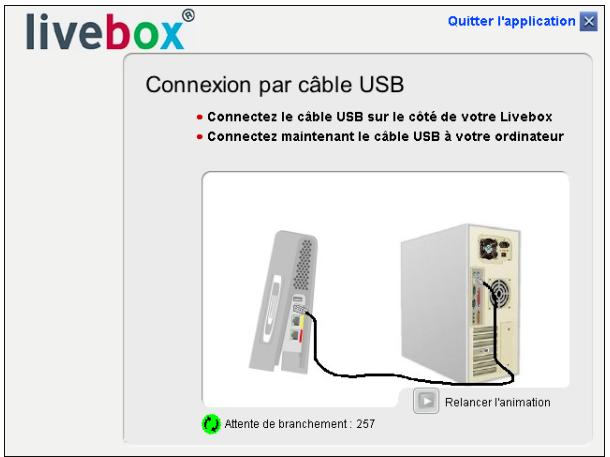

3.1.1 Installation des pilotes USB sur votre ordinateur 3-2

3.2Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet) 3-9
3.2.1 Configuration des paramètres réseau 3-9
3.3Installation et configuration de votre Passerelle Résidentielle avec l'interface Wi-Fi de votre ordinateur 3-16
3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur 3-16

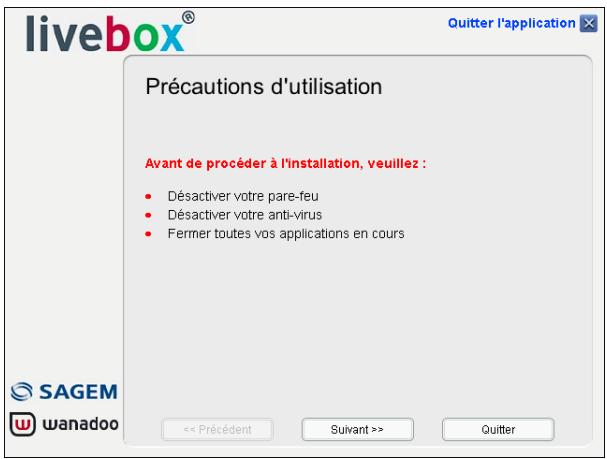

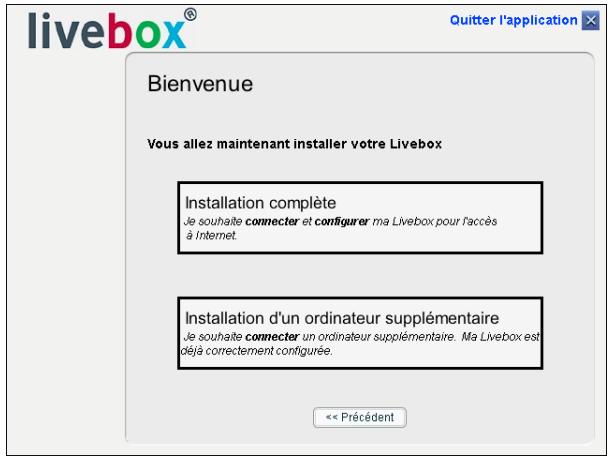

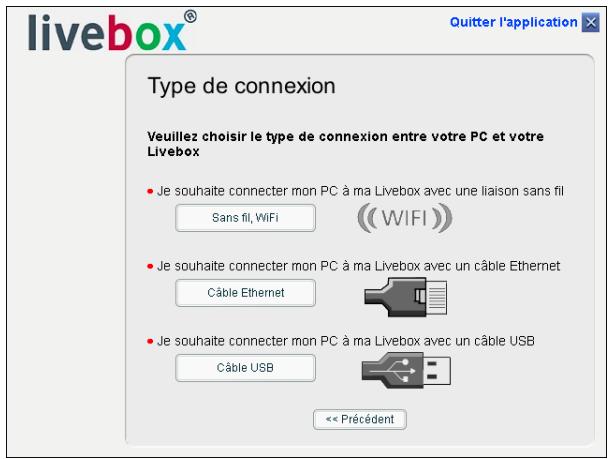

3.4Installation et configuration d'un ordinateur supplémentaire 3-23

1. Service téléphonie par ADSL 4-1

4.1 Introduction 4-2

4.2 Conditions d'utilisation de la téléphonie par ADSL 4-2

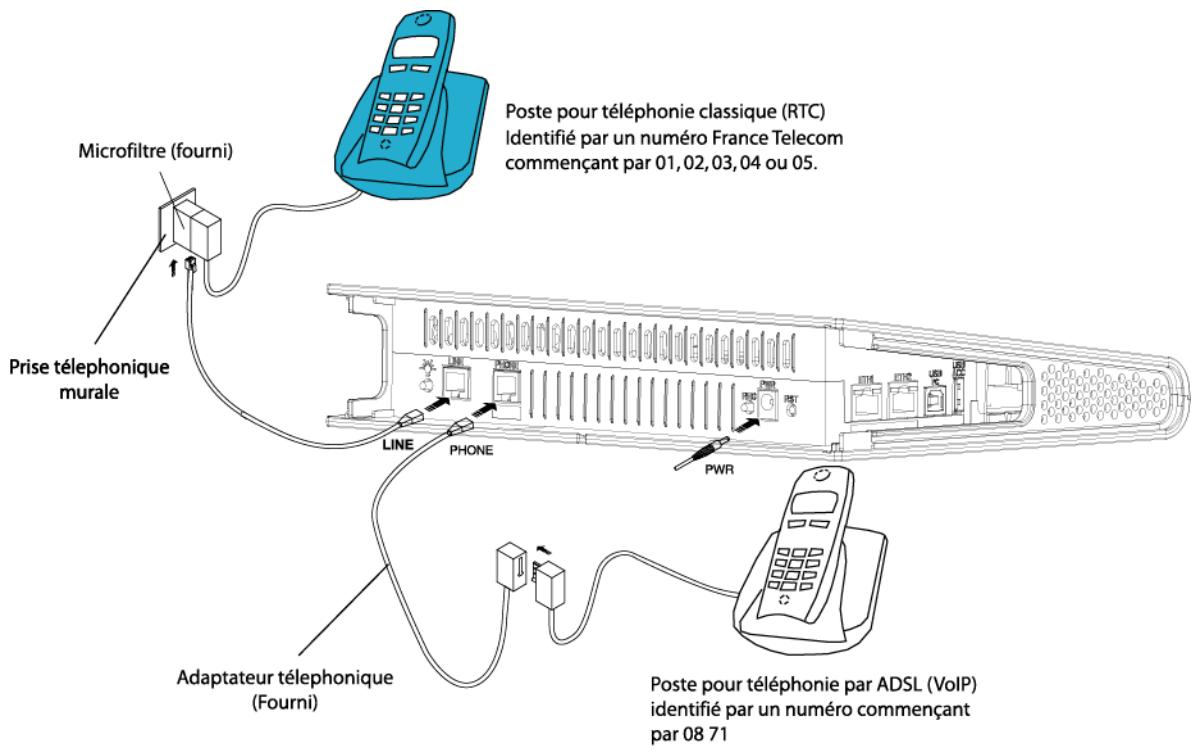

4.3 Branchement téléphonique analogue 4-3

4.4 Fonctionnement du service de téléphonie par ADSL 4-4

4.5Cas d'insiponibilité du service Télephonie par ADSL 4-6

1. Informations / Services optionnels / Configuration 5-1

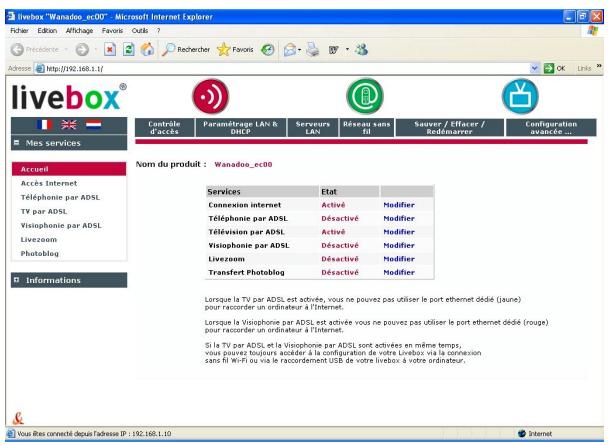

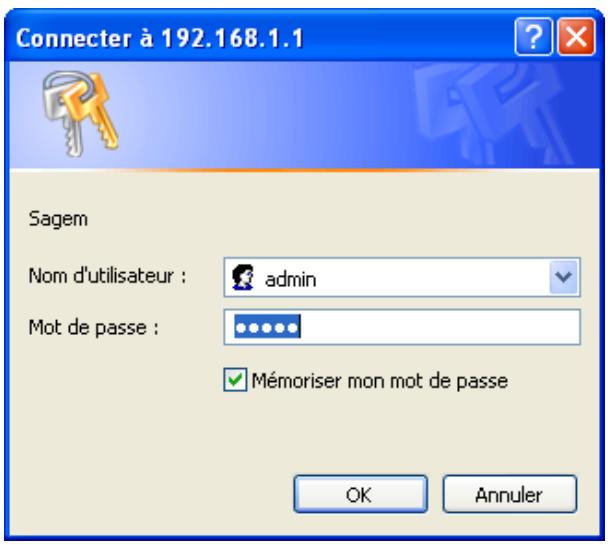

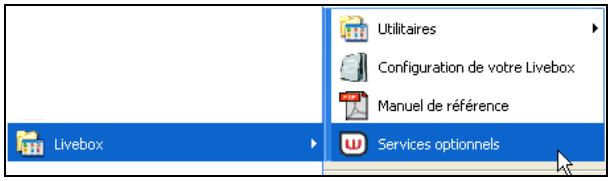

5.1Accès à l'écran de bienvenue 5-2

5.2Recommendations 5-4

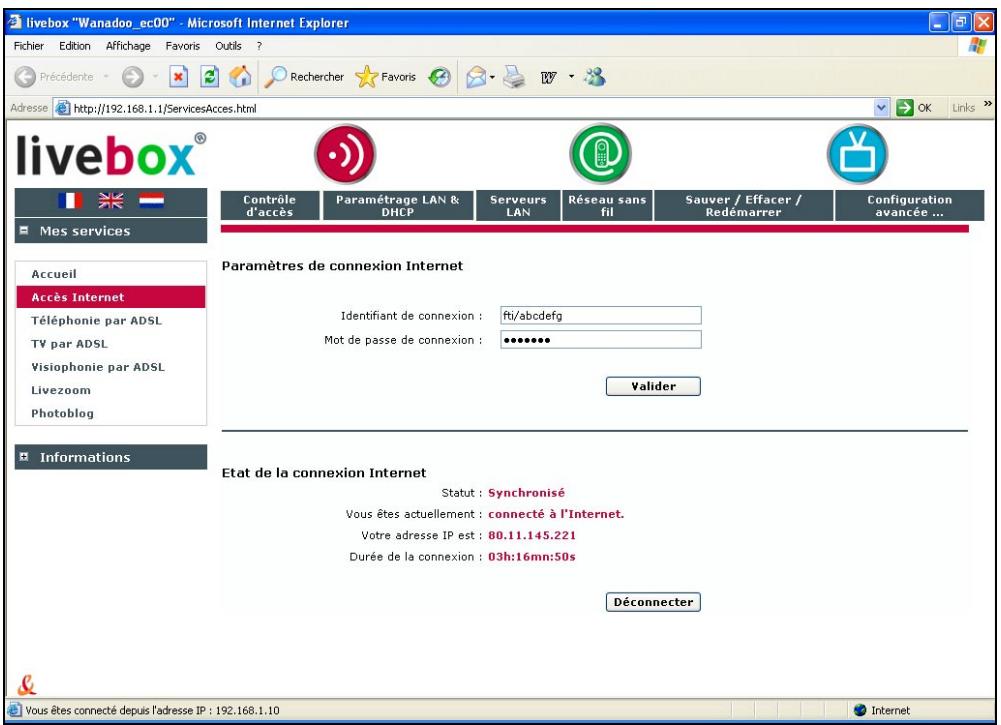

5.3Services optionnels 5-5

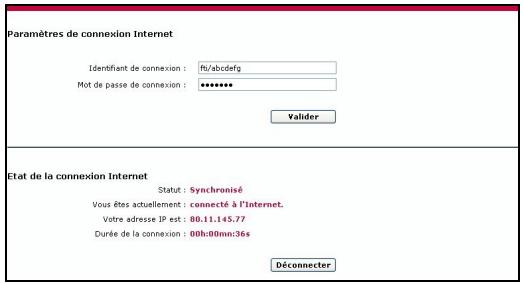

5.3.1 Acces Internet 5-6

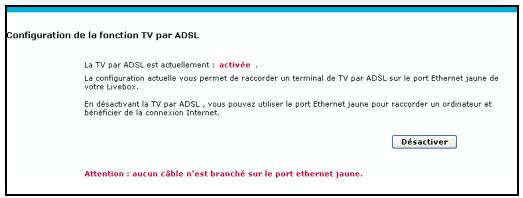

5.3.2 Télephonie par ADSL 5-7

5.1.3 TV par ADSL 5-8

5.1.4 Visiophonie par ADSL 5-9

5.1.5 Livezoom 5-10

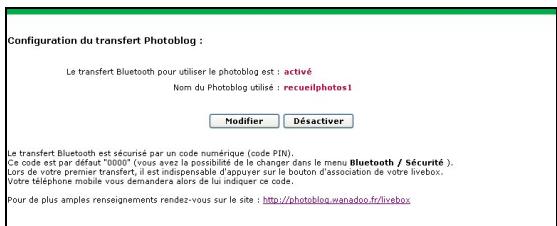

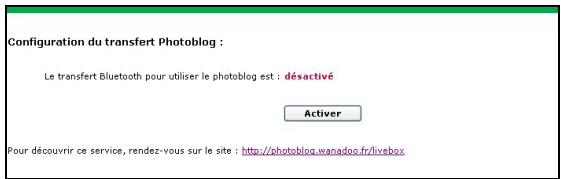

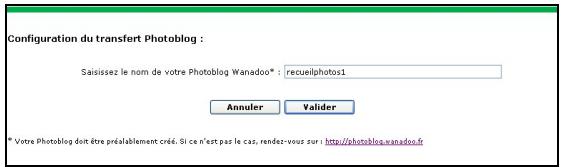

5.1.6 Photoblog 5-11

5.4Informations 5-12

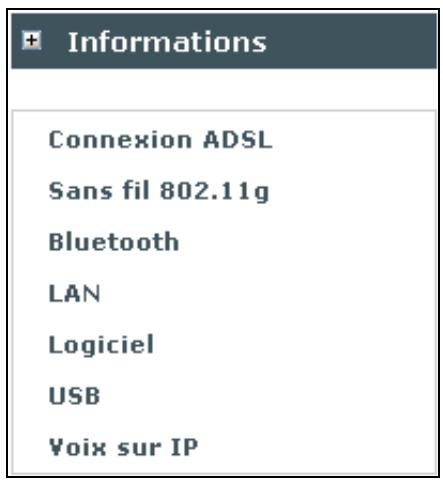

5.4.1 Présentation 5-12

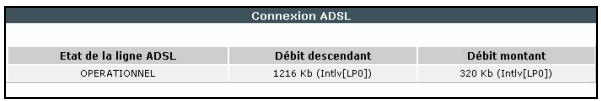

5.4.2 Connexion ADSL 5-12

5.4.3 Sans fil 802.11g 5-13

5.4.4 Bluetooth 5-14

5.4.5 LAN 5-14

5.4.6 Logiciel 5-15

5.4.7 USB 5-15

5.4.8 Voix sur IP 5-16

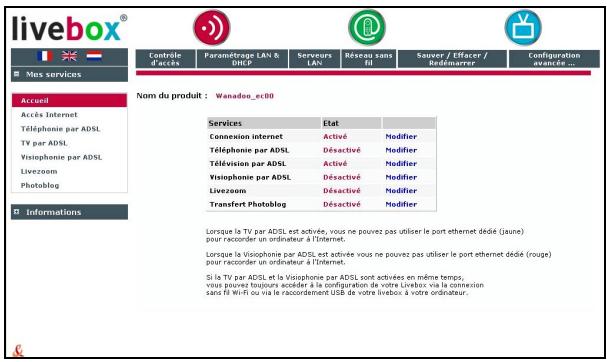

5.5Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic" 5-17

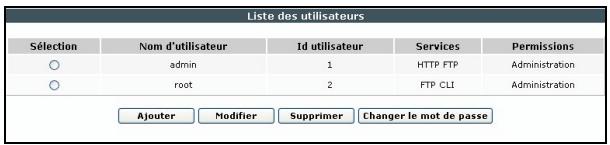

5.5.1 Contrôle d'accès 5-18

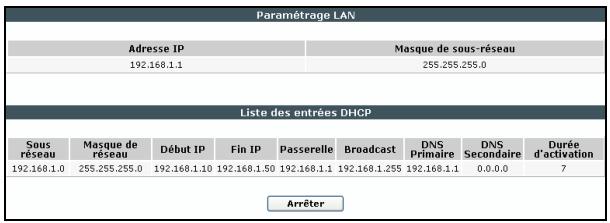

5.5.2 Paramétrages LAN & DHCP 5-19

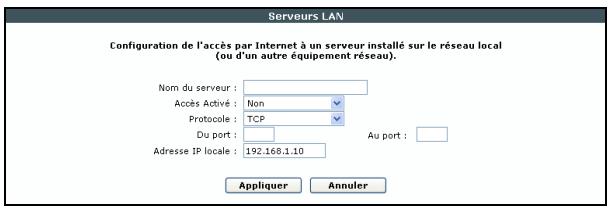

5.5.3 Serveurs LAN 5-21

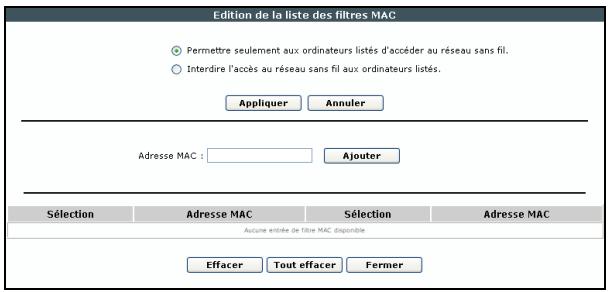

5.5.4 Réseau sans fil (selon version) 5-24

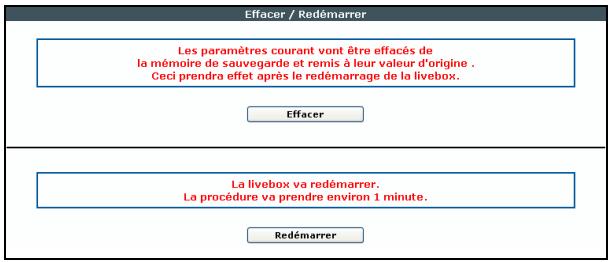

5.5.5 Sauver / Effacer / Redémarrer 5-32

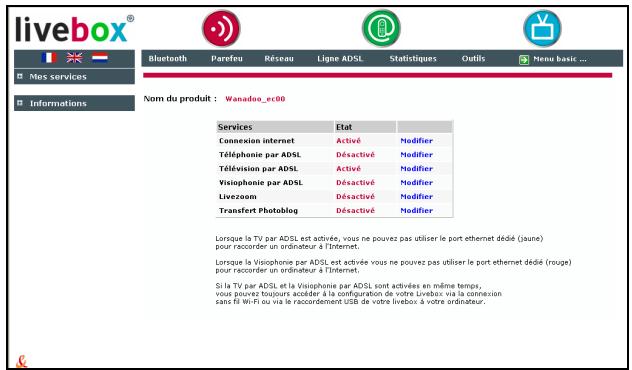

5.6Configuration de votre Passerelle Résidentielle:

Rubrique "Configuration Avancée ..." 5-33

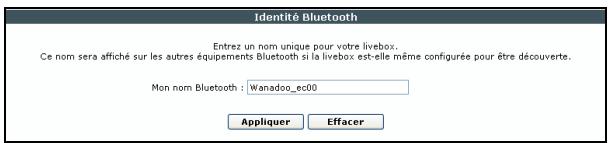

5.6.1 Bluetooth 5-34

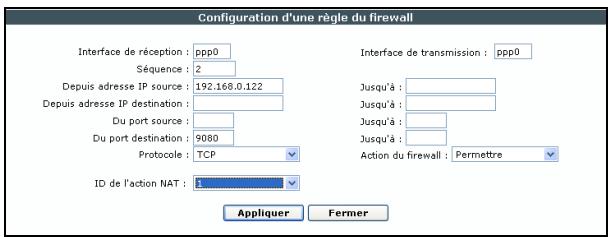

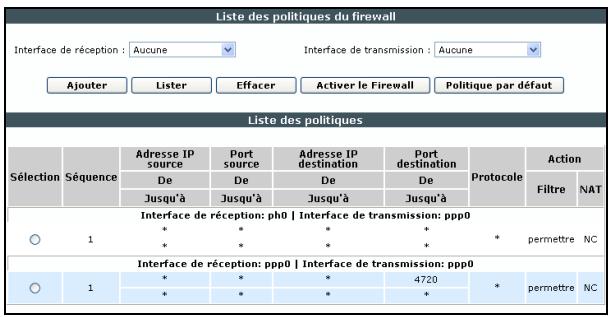

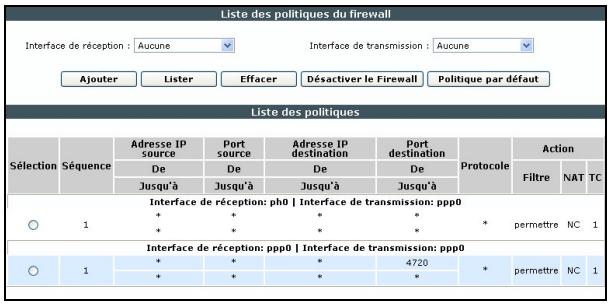

5.6.2 Parefeu 5-35

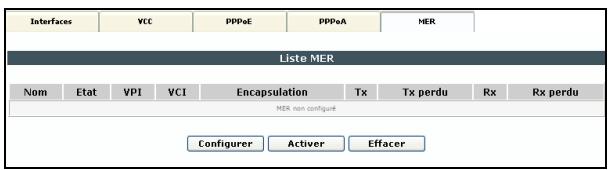

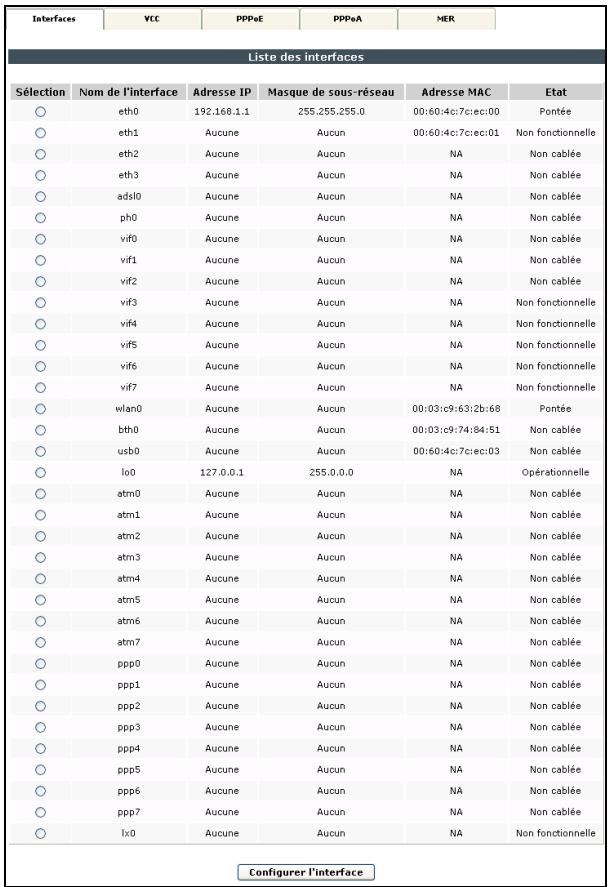

5.6.3 Réseau 5-48

5.6.4 Ligne ADSL 5-52

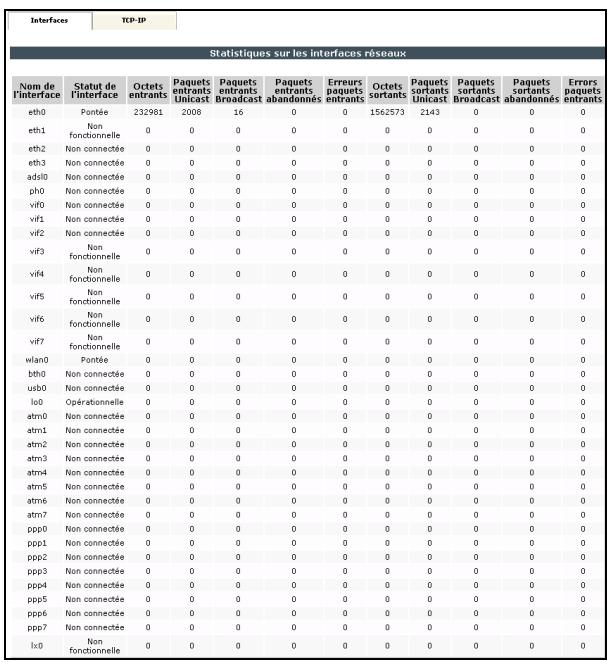

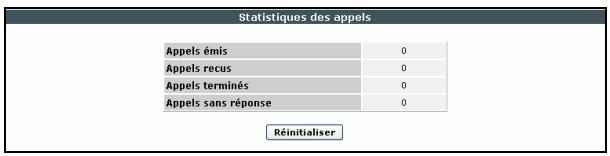

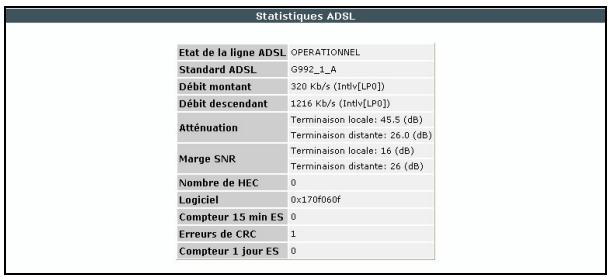

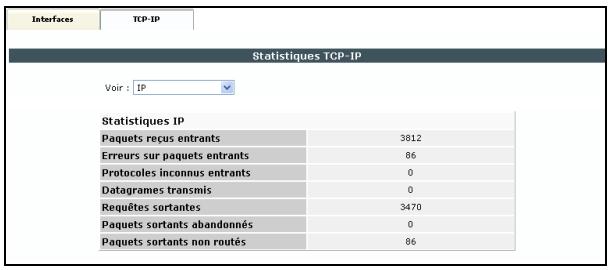

5.6.5 Statistiques 5-63

5.6.6 Outils 5-65

1. Mise à jour du logiciel 6-1

A. Annexe A - Dépannage A-1

A.1 Vérification de l'attribution d'une adresse IP A-2

A.1.1 Sous Windows A-2

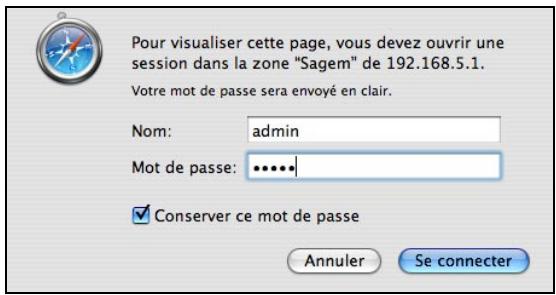

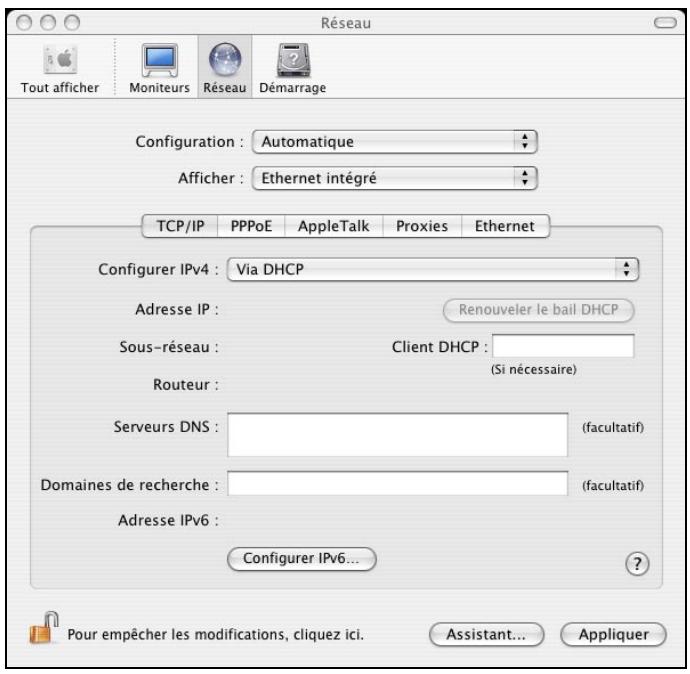

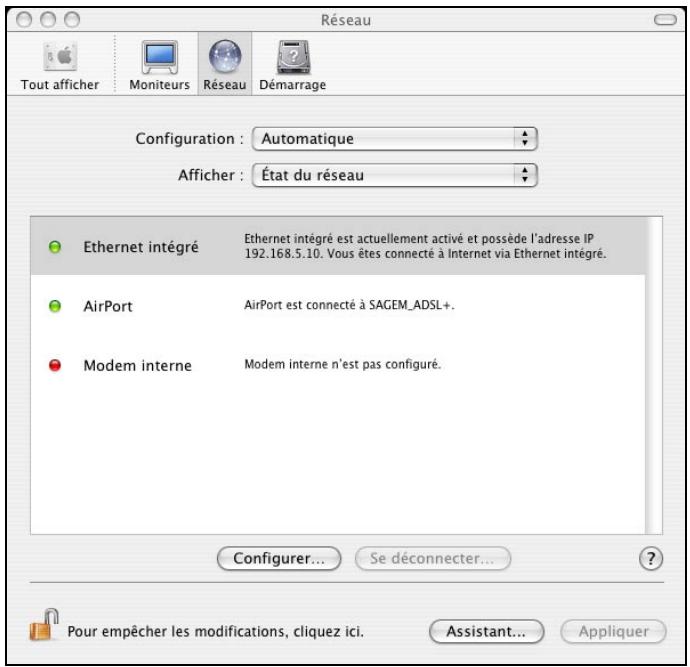

A.1.2 Sous Mac (par exemple MacOS X) A-2
A.2 Interpretation des voyants A-3
A.3 Alarmes de fonctionnement A-3
A.3.1 Voyant "@" clignote A-4
A.3.2 Voyant "e" eteint A-4
A.3.3 Voyant "P" éteint A-4
A.3.4 Tous les voyants sont eteints A-4
A.3.5 Tous les voyants clignotent A-5
A.4 Perte du mot de passer et de l'adresse IP de votre passerelle résidentielle A-5
A.5 Retour en configuration d'usine A-5

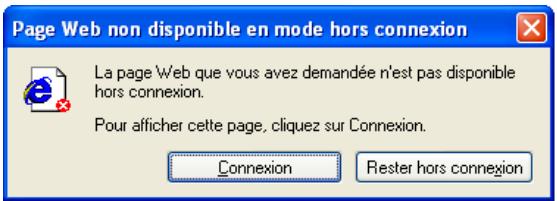

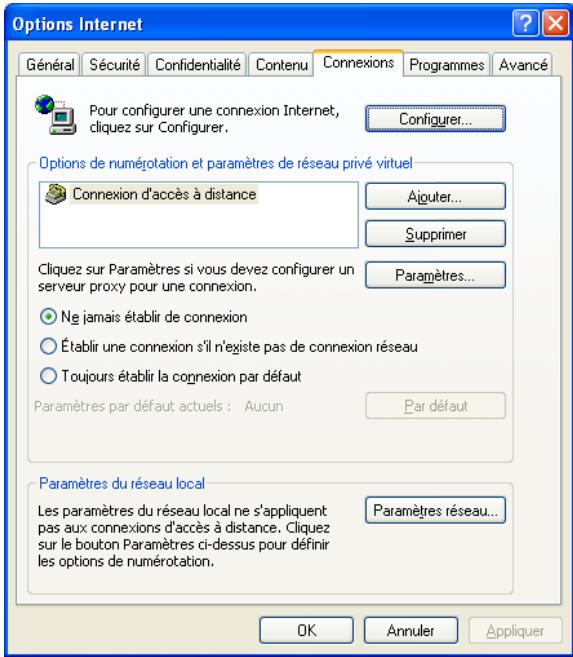

A.6 Mode Hors connexion A-6
B. Annexe B - Avertissements pour la sécurité B-1
B.1 Avertissements pour la sécurité B-2
B.1.1 Niveau de sécurité sur le coffret SAGEM F@st™ 3202 B-2
B.2 Déclaration CE de conformité B-3
C. Annexe C - Caracteristiques Techniques C-1
C.1 Mécanique - Visualisations C-2
C.2 Caracteristiques des différentes interfaces C-3
C.3 Caracteristiques d'environnement C-5
C.4 Logiciel et protocoles C-6
D. Annexe D - Configuration par défaut D-1
D.1 Nom d'utilisateur et Mot de passer par défaut D-2
D.2 Configuration par défaut côté réseau local (LAN) D-2
D.3 Configuration par défaut côté réseau local sans-fil (WLAN) D-3
E. Annexe E - Glossaire E-1

F. Annexe F - Connectique F-1

F.1 Brochage du connecteur "LINE" F-2
F.2 Brochage du connecteur "PHONE" F-2
F.3 Brochage du connecteur "PWR" F-3
F.4 Brochage des connecteurs "ETH1" et "ETH2" F-3
F.5 Brochage du Connecteur "USB PC" F-4

ListedesFigures

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Figure 2.1 - Vue d'ensemble du coffret

Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

Figure 4.1 - Branchement téléphonique

1. Introduction

Ce chapitre traite	de la presentation du SAGEM F@st™ 3202	§ 1.1
	de la composition de la fourniture	§ 1.2
	du pré-requis informatique	§ 1.3

1.1 Présentation

Le SAGEM F@st™ 3202 est une "Passerelle Résidentière" à interface ADSL à haut débit qui permet d'acceder simultanément à des services dits "Triple Play": elle permet de partager votre connexion à Internet entre tous les ordinateurs de votre réseau avec ou sans cables (réseau sans fil à la norme IEEE 802.11b/g et interface Bluetooth). Elle permet également de connecter des téléphones et terminaux analogiques pour acceder à des services de téléphonie (VoIP) au travers de votre ligne ADSL. D'autres équipements, comme un décodeur TV ou un visiophone, peuvent être connectés au SAGEM F@st™ 3202 pour offrir des services supplémentaires comme la TV, la Video à la Demande (ou la visiophonie). D'autre services tels que l'accès à uneamera Wi-Fi en temps réel depuis n'importé quel ordinateur connecté à Internet ou encore la mise à disposition d'images sur un "blog" vous sont proposés.

Cette Passerelle Résidentielle peut être utilisé pour acceder à Internet avec tous les ordinateurs équipés d'un port USB, Ethernet ou d'une fonction/carte WLAN (WLAN: Wireless LAN: réseau Ethernet sans fil). Vous pouvez également y connecter jusqu'à trois téléphones analogiques (à fréquence vocale).

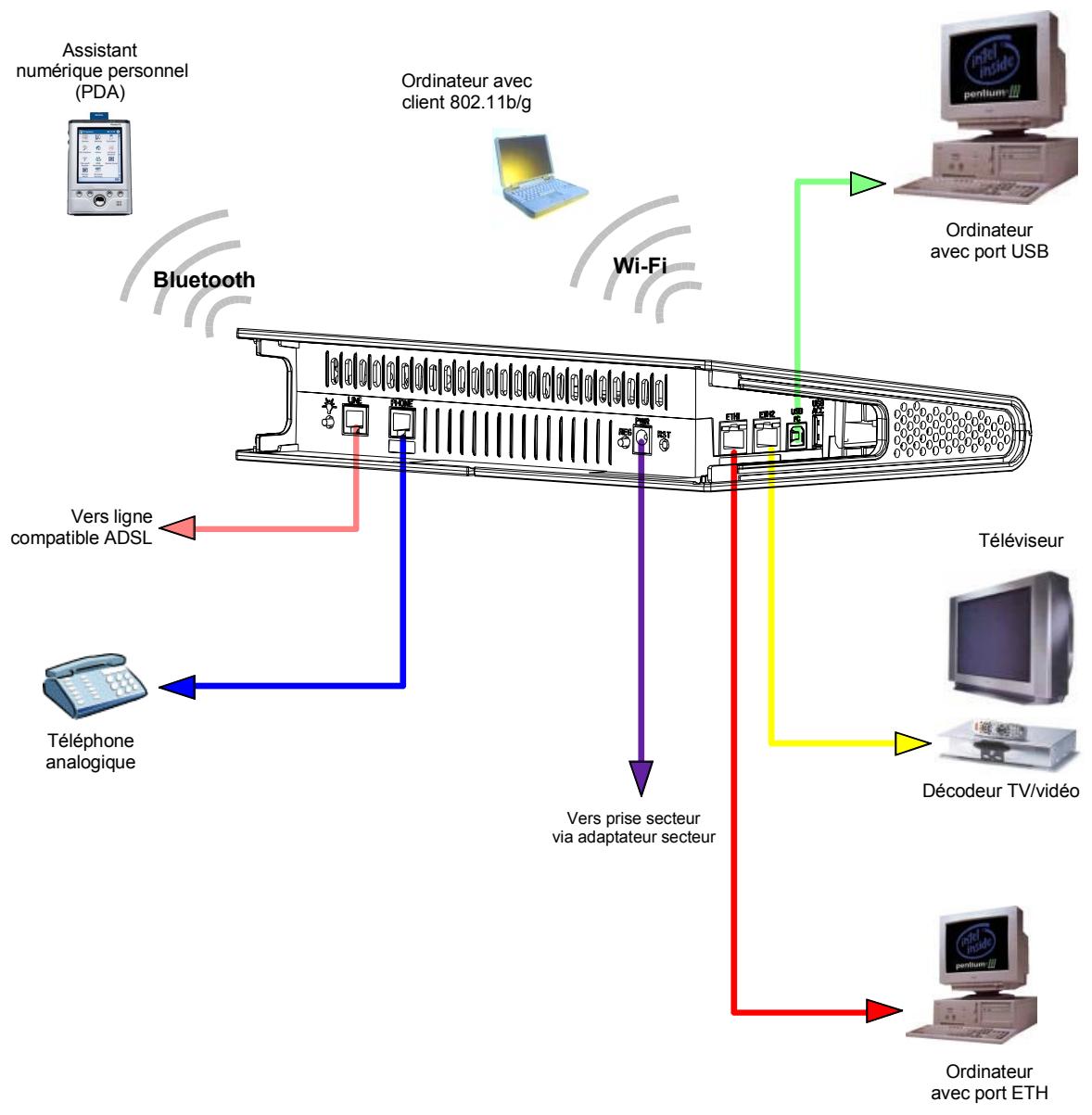

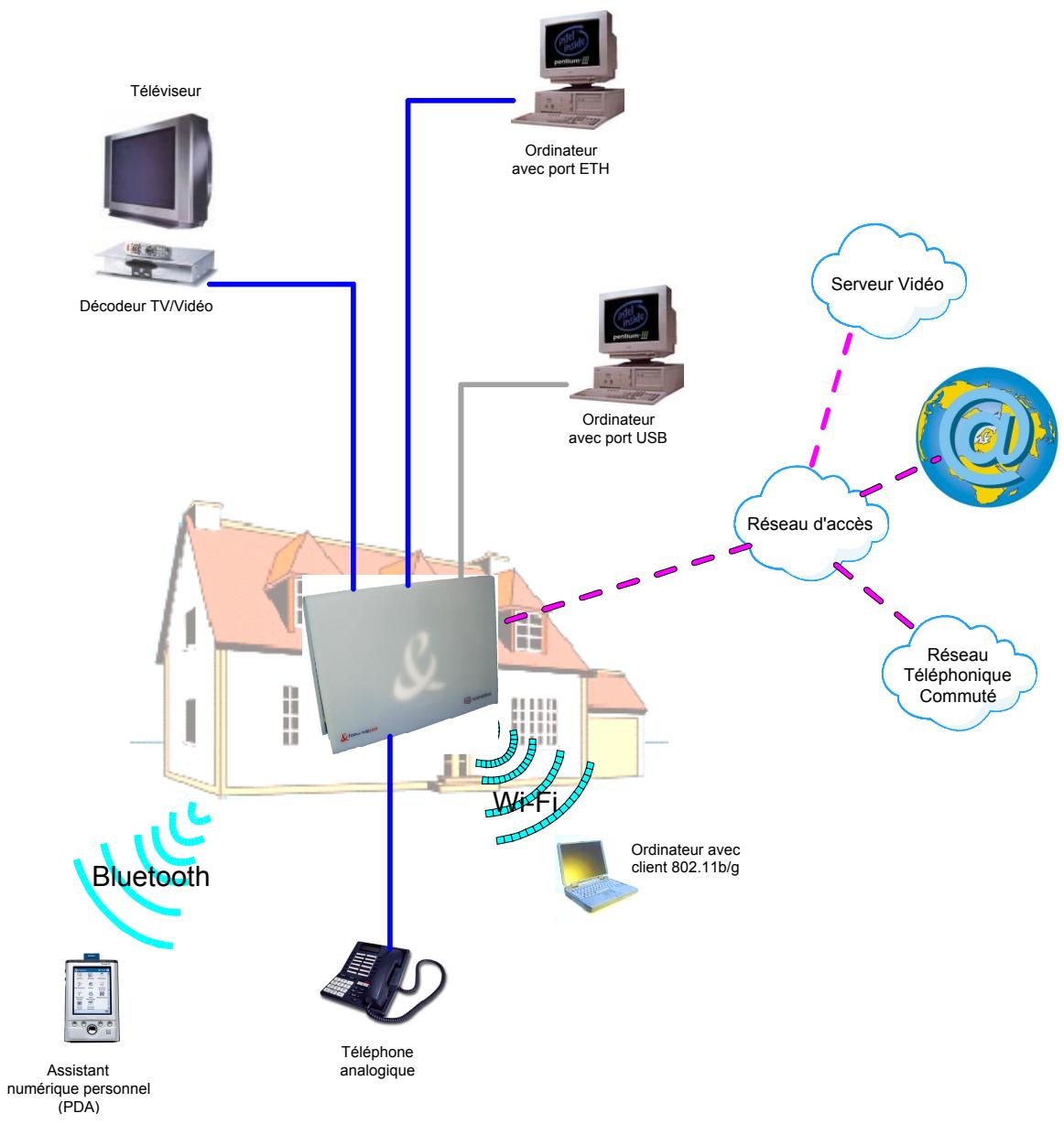

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Les principales caractéristiques et fonctions sont les suivantes :

Bridge/Routeur sécurisé à haute performances à interface ADSL,
Accès utilisateurs Ethernet 10/100BT, USB1.1, 802.11b/g et Bluetooth,
Serveur DHCP, relais DNS,
Routeur NAT / PAT - Compatibilité FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting H.323, SIP, RTSP, MGCP (RFC 3134), VPN passthrough (PPTP), CUSeeMe, RealAudio, AOL, Microsoft IM et autres,
Pare-feu (Firewall),
Gestion de la Qualité de Services IP (QoS IP) pour protégger les flux sensibles comme la Voix-sur-IP,
Voix sur IP H.323,
Serveur HTTP pour une configuration aisé,
Interface ADSL / ADSL2+.
Gestion du multi VC ATM qualite de services ATM (CBR, UBR, VBR).

1.2 Composition du coffret SAGEM F@st™ 3202

Le SAGEM F@st™ 3202 est fourni dans un emballage dont la composition est la suivante:

1 Passerelle Résidentielle SAGEM F@stTM 3202,

1 bloc adaptateur secteur,
1 cable USB Type A mâle / Type A femelle (longueur = 1,5 m),
1 cordon de ligne ADSL RJ11/RJ11 FDT (longueur = 3 m),
1 cable USB Type A maje / Type B maje (longueur = 1,5m
1 cordon adaptateur RJ11 / prise téléphonique (longueur = 0,25 m)(suivant modèle),
1 CD-Rom d'Installation,
1 clé Wi-Fi USB 802.11b/g (suivant modele),
1 Guide Utilisateur,
Filtre séparateur ADSL/RTC (suivant modele).

Passerelle résidentielle

Cable USB (USB type A male/ USB type A femelle)

Bloc adaptateur secteur

Cordon de ligne ADSL (RJ11/RJ11)

Cable USB (USB type A male/ USB type B male)

Adaptateur RJ11/Prise téléphonique (suivant modele)

CD-ROM

Clé Wi-Fi USB 802.11g

Guide de démarrage

Filtre séparateur ADSL/RTC (suivant modele)

Le CD ROM comporte :

• le logiciel d'installation des interfaces Ethernet (ETH) et USB et des pilotes 802.11b/g.
• le Manuel de Référence du SAGEM F@st™ 3202 en fichier au format pdf.
• la déclaration CE du SAGEM F@st™ 3202.
• le téléchargement d'une version logicielle (Rescue).

Fourniture incomplète ou endommagée. Si à sa réception, l'équipement est endommagé ou incomplet, contactez le Fournisseur de votre SAGEM F@st™ 3202.

1.3 Pré-requis

L'utilisation du SAGEM F@st™ 3202 nécessite les éléments suivants :

la souscription à un ou plusieurs abonnements à un Fournisseur de Service ; l'accès à certains services peut nécessiter la souscription à un abonnement.
un ordinateur équipé

• d'une pile de protocole TCP / IP,
  d'une interface 802.11b/g.

ou

d'une interface USB de type A.
ou
d'une interface Ethernet 10BASE-T ou 10/100BASE-T,

un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

pour Windows : Pentium II, 400 MHz, RAM : 128 Mo,
pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo,
30 Mo libre sur votre disque dur,
un moniteur de résolution minimale : 1024 x 768.

Si vous ordinateur ne dispose pas de la fonction Wi-Fi, vous doivent l'équiper d'un accessoire Wi-Fi (norme IEEE 802.11b/g) pour pouvoir vous connecter au Point d'Accès WLAN du SAGEM F@st™ 3202 (en option). Il en existe plusieurs types :

• Clés USB Wi-Fi,
  Cartes PCMCIA Wi-Fi,
  Cartes PCI Wi-Fi.

Il est conseilé d'utiliser la clé Wi-Fi USB fournie avec votre SAGEM F@st™ 3202.

Avant d'installer la passerelle résidentielle SAGEM F@st™ 3202, nous vous conseillons de désinstaller tout modem ou routeur (par exemple un modem routeur ADSL).

2. Description et Installation de votre Passerelle Résidentière

Ce chapitre traite	de la description de votre SAGEM F@stTM 3202	§ 2.1
	de l'installation de votre SAGEM F@stTM 3202	§ 2.2
	de la connexion d'un poste téléphonique à votre SAGEM F@stTM 3202	§ 2.3
	de la connexion d'une Set Top Box (TV / Video) à votre SAGEM F@stTM 3202	§ 2.4
	des consignes d'installation	§ 2.5

2.1 Description

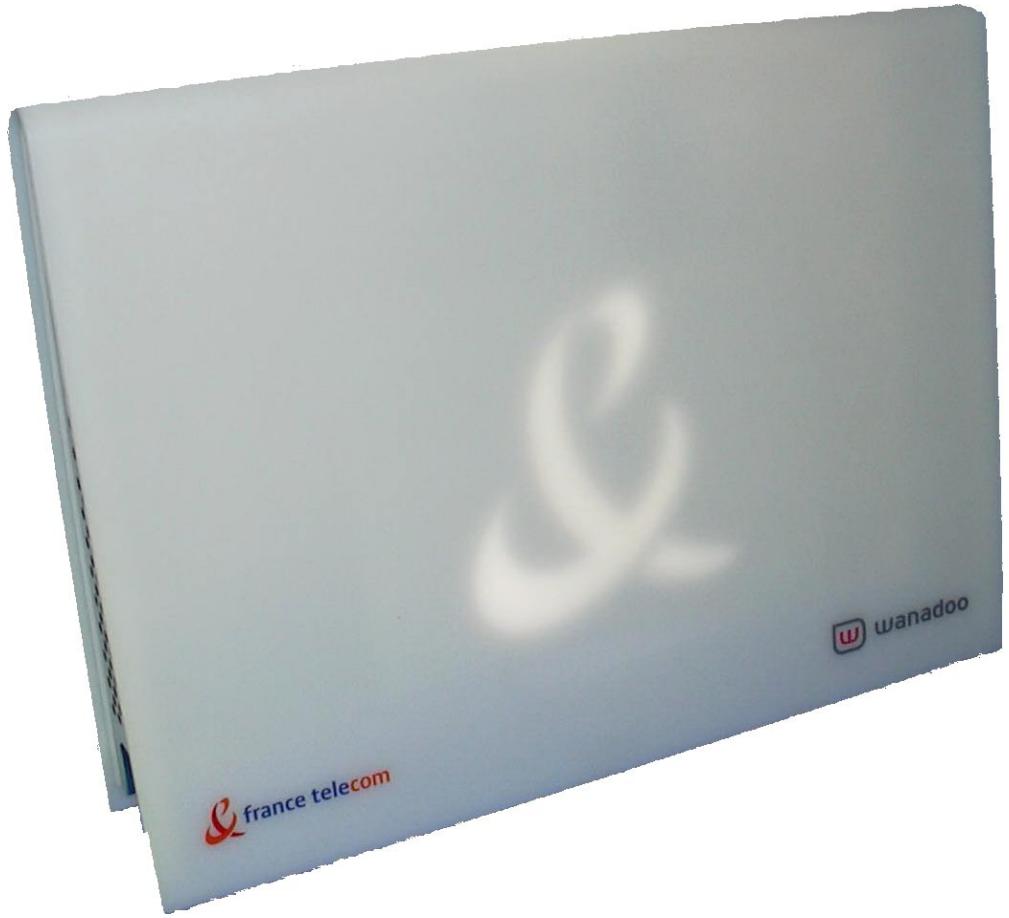

La Passerelle Résidentielle SAGEM F@st™ 3202 se présente ainsi :

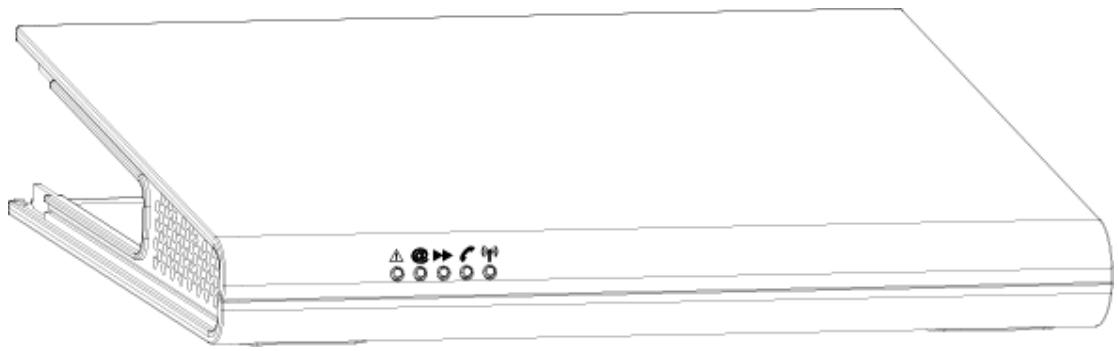

Figure 2.1 - Vue d'ensemble du coffret

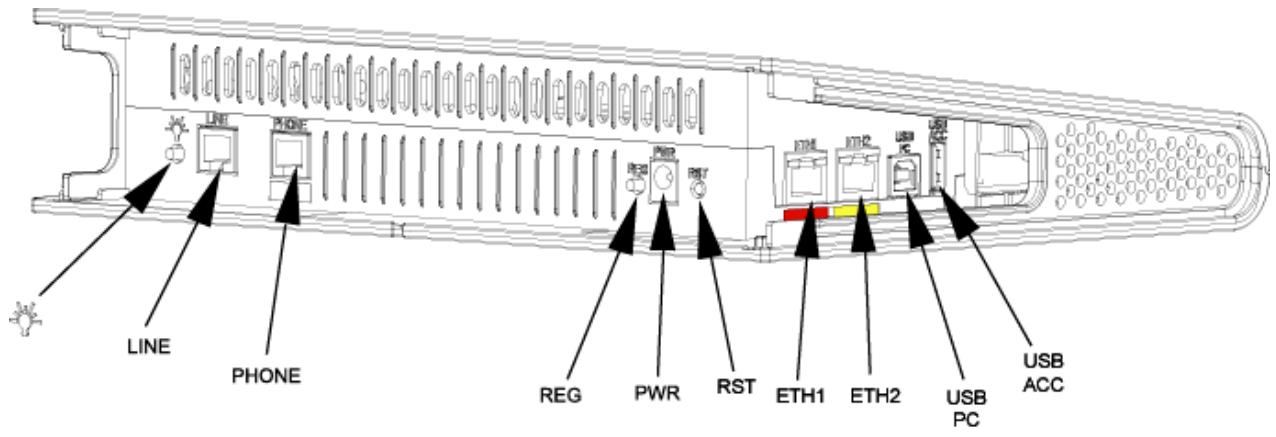

2.1.1 Vue "Connecteurs"

Marquage	Signification
	Ce bouton poussoir permet soit de faire clignoter plus ou moins rapidement les voyants d'éclairage du sigle du Fournisseur d'Accès à Internet soit de les éteindre.
LINE	Connecteur RJ11 - 6 points pour la connexion à une ligne ADSL (interface WAN)
PHONE	Embase RJ11 - 6 points pour le raccordement à un téléphone analogue (à numération à fréquence vocale) pour l'accès à des services de téléphonie (VoIP).
REG	Ce bouton poussoir permit d'associer une station Wi-Fi client.
PWR	Ce connecteur permit demettre sous tension la passerelle Résidentielle.
RST	Ce bouton est en retrait par rapport aux autres boutons poussoirs pour éviter une perte accidentelle de la configuration. Il permet le retour en configuration usine de la passerelle résidentielle (voir § A.5).
ETH1	Connecteur RJ45 - 8 pts pour la connexion soit à un terminal soit à un réseau local ou à un visiophone (Interface Ethernet 10/100BASE-T).
ETH2	Connecteur RJ45 - 8 pts pour la connexion par exemple à un poste de télévision via un décodeur TV/vidéo (Interface Ethernet 10/100BASE-T).
USBPC	Connecteur fémelle USB "Esclave" type B pour la connexion à un ordinateur (Interface USB).
USBACC	Connecteur fémelle USB "Maitre" type A (Interface USB) - Non Utilisé dans la version actuelle.

2.1.2 Vue "Voyants"

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Voyants	Signification
△	Voyant d'alerte. Cevoyant clignote lors du test de démarriage de la passerelle résidentielle. A l'issu de ce test : • Cevoyant reste allumé si une panne est détectée, • Cevoyant reste éteint si le fonctionnement est correct.
@	Voyant Internet. • Cevoyant clignote lorsque la ligne ADSL n'est pas synchronisée, • Cevoyant reste allumé lorsque la ligne ADSL est synchronisée.
►	Voyant Réseau local (LAN). Cevoyant indique un traffic de données entre la passerelle résidentielle et les différentes interfaces Wi-Fi, Ethernet (ETH), USB et Bluetooth. • Cevoyant clignote lorsqu'un traffic est décelé sur une des interfaces précités. • Cevoyant est éteint si aucun Traffic n'est décelé.
¢	Voyant Téléphonie. Cevoyant indique l'état de la ligne téléphonique en VoIP. • Cevoyant est allumé lorsque la ligne téléphonique VoIP est disponible. • Cevoyant clignote lorsque la ligne téléphonique VoIP est disponible et que le téléphone est décroché.
¢¢	Voyant Wi-Fi. Cevoyant indique l'activation / désactivation du mode Wi-Fi. • Cevoyant clignote lorsque la passerelle résidentielle est en mode "association" Wi-Fi, • Cevoyant est allumé lorsque l'interface "Wi-Fi" est activée. • Cevoyant est éteint lorsque l'interface "Wi-Fi" est désactivée.

2.2 Installation de la Passerelle Résidentière

Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

2.2.1 Mise sous tension

Connectez d'abord l'extrémité du cordon du bloc adaptateur, fourni avec le matériel, sur l'embase PWR de votre SAGEM F@st™ 3202,
Branchez le bloc sur une prise de courant proche,
Tous les 5 voyants de la Passerelle Résidentielle s'allument et s'éteignent les uns après les autres, puis restent allumés un laps de temps puis s'éteignent tous.

2.2.2 Branchement du cable ADSL au SAGEM F@st™ 3202

Raccordez une extrémité du cable RJ11/RJ11 fourni sur l'embase LINE de votre SAGEM F@st™ 3202.
Raccordez l'autre extrémité de ce cable au connecteur marqué ADSL sur le micro filtre connecté à la prise téléphonique française normalisée (prise en T) murale de votre habitation.

2.3 Raccordement d'un poste téléphonique à votre Passerelle Résidentière

Ce raccordement s'effectue conformément à la figure ci-après (selon modele) :

Connectez la prise RJ11 sur l'embase marquee "PHONE" de votre passerelle résidentielle

Utilisez l'adaptateur téléphonique fourni avec votre passerelle résidentielle.

Consultez vous Fournisseur de service pour l'utilisation du service de téléphonie sur votre SAGEM F@st™ 3202.

Si vous installation téléphonique dispose de plusieurs prises en T, il est indispensable de les équipier chacune d'un microfiltre.

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

2.4 Connexion d'un décodeur (TV/Video) à votre Passerelle Résidentière

Raccordez l'extrémité d'un cable RJ45/RJ45 à l'embase ETH2 ( ) de votre SAGEM F@stTM 3202,
Raccordez l'autre extrémité du cable à votre décodeur TV / Video.

Consultez vous Fournisseur de service pour l'utilisation de votre décodeur pour acceder aux services TV / Video avec votre SAGEM F@st™ 3202

2.5 Consignes d'installation

Environment

Le SAGEM F@st™ 3202 doit être installé et utilisé à l'intérieur d'un batiment.
La température ambiente ne doit pas dépasser 45^
Le SAGEM F@st™ 3202 ne doit pas etre exposé à un fort ensoleillement ni à une importante source de chaleur.
Le SAGEM F@stTM 3202 ne doit pas etre place dans un environnement sujet a une condensation de vapeur importante.
Le SAGEM F@stTM 3202 ne doit pas etre exposé à des projections d'eau.
Le boîtier du SAGEM F@st™ 3202 ne doit pas être couvert.

Source d'alimentation

Utiliser une prise secteur facile d'accès, à proximé de l'équipement. Le cordon d'alimentation a une longueur de 2 m.

Disposer le cordon d'alimentation de façon à éviter toute coupure d'alimentation accidentelle de la Passerelle Résidentière.
Le SAGEM F@stTM 3202 est prévu pour être raccordé à un réseau d'alimentation de type TT ou TN.
Le SAGEM F@stTM 3202 n'est pas prévu pour être raccordé sur une installation électrique à schéma de type IT (alimentation à neutré indépendant).
La protection contre les courts-circuits et les fuites entre phase, neutre et la terre doit être assurée par l'installation électrique du bathtub. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi qu'une protection différentielle.

Entretien

L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié et/agree par votre Fournisseur.
N'utilisez pas d'agents nettoyants liquides ou en aérosol.

3. Installation et configuration de la Passerelle Résidentière

Ce chapitre traite	De l'installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur.	§ 3.1
	De l'installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet).	§ 3.2
	De l'installation et configuration de votre Passerelle Résidentielle avec l'interface Wi-Fi de votre ordinateur.	§ 3.3
	De l'installation et configuration d'un ordinateur supplémentaire.	§ 3.4

L'installation et la configuration de votre Passerelle Résidentielle peut s'effectuer avec les interfaces suivantes :

Si vous avez installé votre passerelle résidentielle avec une interface (par exemple USB) et que vous pouze l'installer avec une autre interface (Ethernet ou Wi-Fi), il est impératif de désinstaller la passerelle résidentielle.

Pour ce faire :

Déinstallation.

3.1 Installation et configuration de votre Passerelle Résidentière sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 3202 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique représentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l'interface USB doit impérativement s'effectuer avant le raccordement du connecteur USB.

3.1.1 Installation des pilotes USB sur votre ordinateur

Avant d'installer vous Passerelle Résidentielle SAGEM F@st™ 3202, vous neccess impératifement désinstaller tout autre modem/routeur ADSL.

3.1.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectué sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'instal

Suivant

Remarque: Si cet écran n'apparait pas: Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :
" : \autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

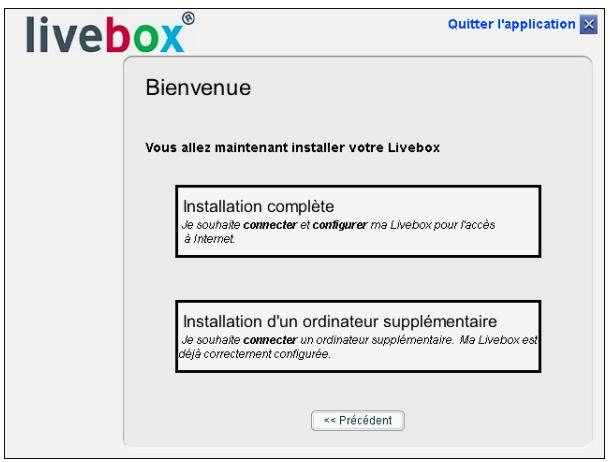

2 L'écran ci-contre apparait.

Installation complete le sourhale connecter et configurer ma LiveBox pour acces à internet. Cliquez sur

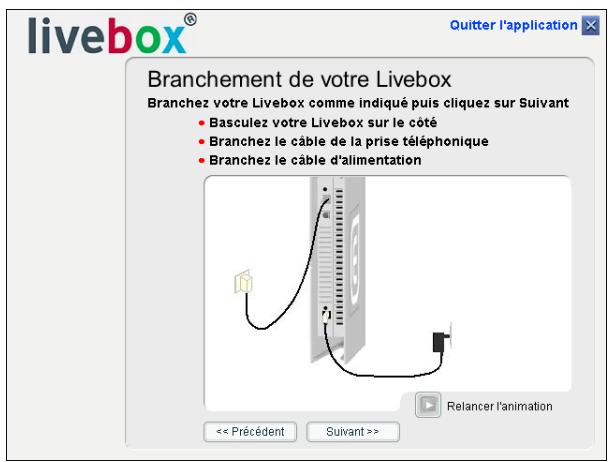

3 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'inst

Suivant

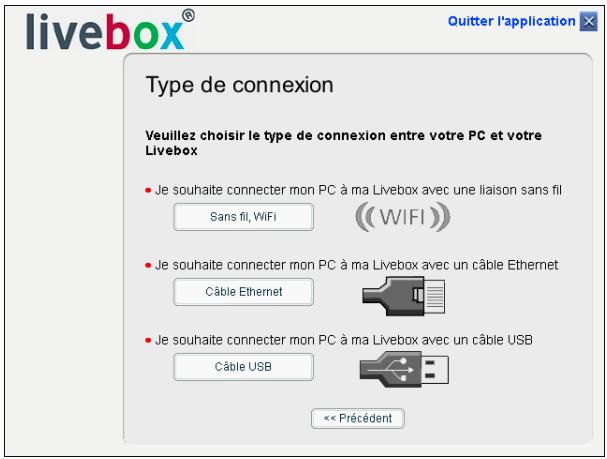

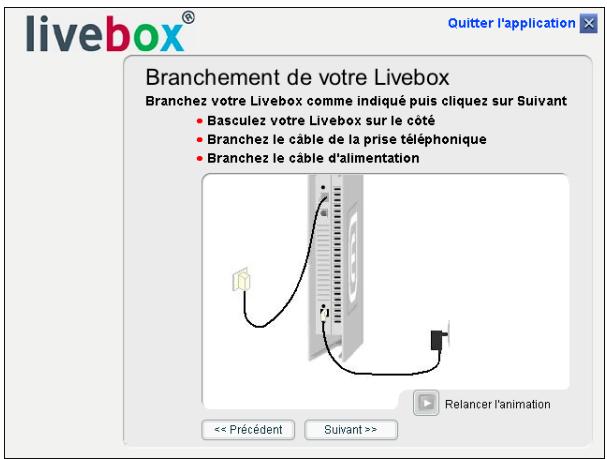

4 L'écran ci-contre apparait.

Cable USB Clique sur le bouton pour installer votre passerelle residentielle sur l'interface USB.

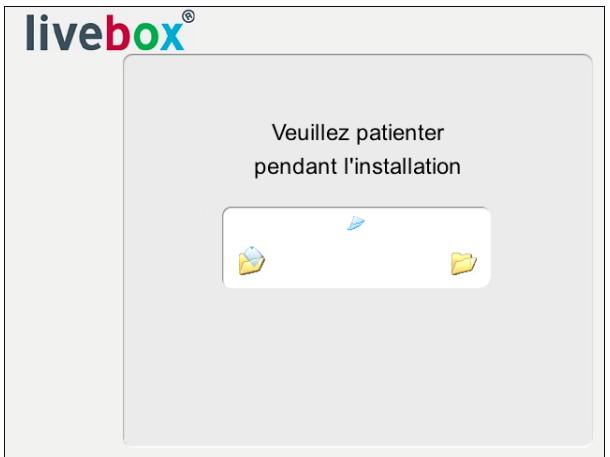

5 L'écran ci-contre apparait et vous invite à patienter.

6 L'écran ci-contre apparait.

Veuillez effectuer le raccordement du cable USB en connectant l'extrémité "carrée" de type B sur la Passerelle Résidentielle (embase USB PC) puis en connectant l'autre extrémité "plate" de type A sur une embase correspondante disponible de votre ordinateur conformément à l'animation représentée à l'écran.

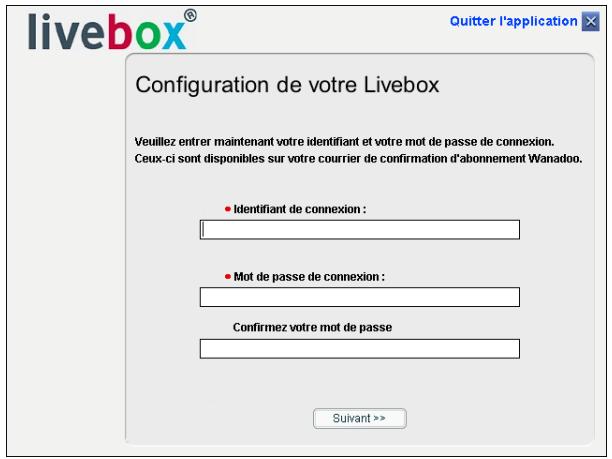

7 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion et confirmer ce dernier.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Suivant>>

Cliquez sur le bouton pour poursuivre l'insta

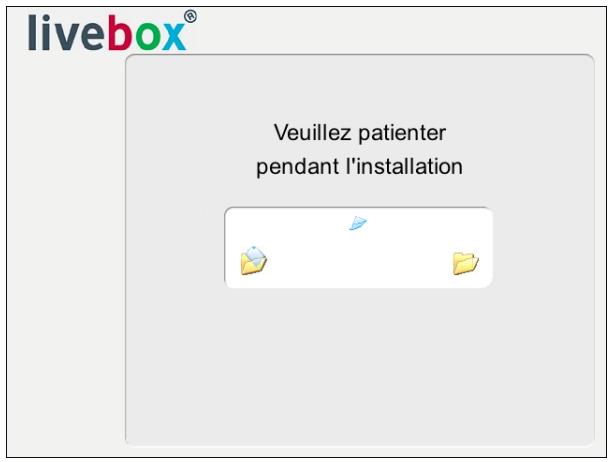

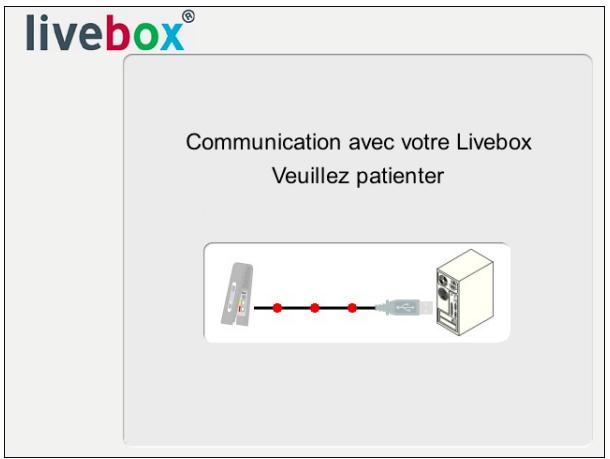

8 L'écran ci-contre apparaît et vous invite à patienter.

9 Voiture Livebox est opérationnelle.

Deux iconées ont été créées dans notre Bureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de:gérer les services associés (cf. chapitre 5).

Cette icône permet de vous connecter au site Wanahoo (http://wanahoo.fr).

10

Cliquez sur Continuer pour configurer votre accès Internet.

You pouze également installer le "Kit Wanaroo".

Si vous avez choisi d'installer le "kit Wanaroo", les icônes et wanadoo apparaissent respectivement dans la barre des tâches et dans le bureau pour vous permettre d'acceder à l'espace Wanaroo" (Web, Messagerie, Télephone, Configuration, Mon compte, Sécurité etc.).

Remarque: L'icone de configuration disparaît de votre bureau.

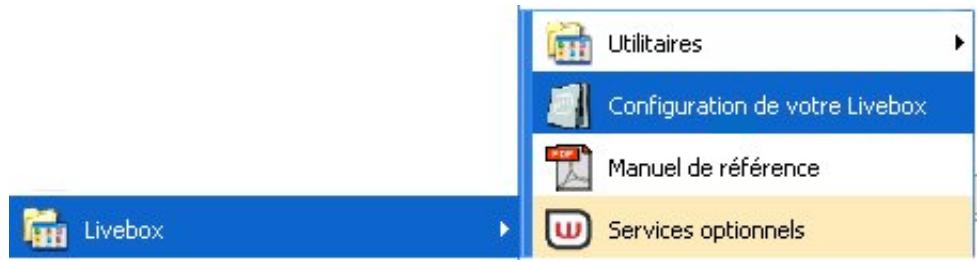

Voussouspoucezegalementenselectionnant dansle menuDemarrer,Touslesprogrammes/Livebox acceder auxchoix suivants:

Les Services optionnels sont décrites au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Télébonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention: Si lors de l'installation, vous avez entrez un identifiant de connexion ou un mot de passage de l'identifant erreons vous aze pu poursuivre et terminer l'installation ainsi qu'avoir acces au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, Accès Internet.

3.1.1.2 Sous Mac

Pas d'installation disponible avec l'interface USB.

L'installation avec l'interface Ethernet est décrite au § 3.2.1.2).

3.2 Installation et configuration de votre Passerelle Résidentière à la carte réseau de votre ordinateur (Ethernet)

Dans la configuration usine, seule l'embase Ethernet ETH1 repréée par du SAGEM F@st™ 3202 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur une double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-detectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé (non fourni avec l'équipement):

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,
• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

3.2.1 Configuration des paramètres réseau

3.2.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectue sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Suvant>> Cliquez sur le bouton pour poursuivre l'installation.

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisir :

" :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparait.

Installation complete Je souhaste connecter et configurer ma LiveBox pour l'acces a internet. Cliquez sur

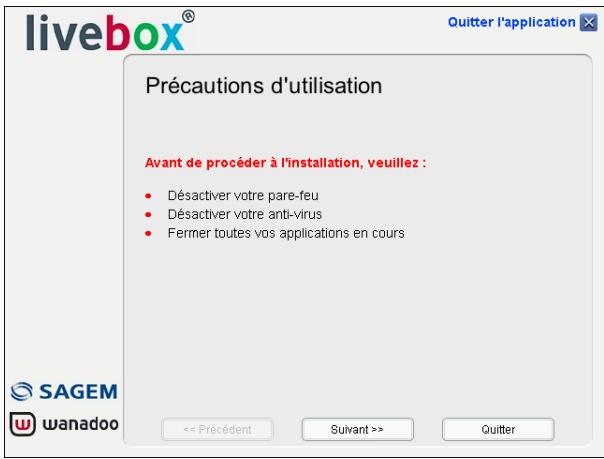

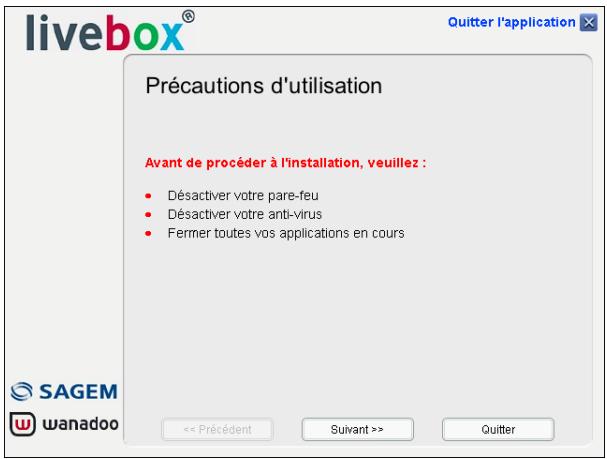

3 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton Suivant>> pour poursuivre l'installation.

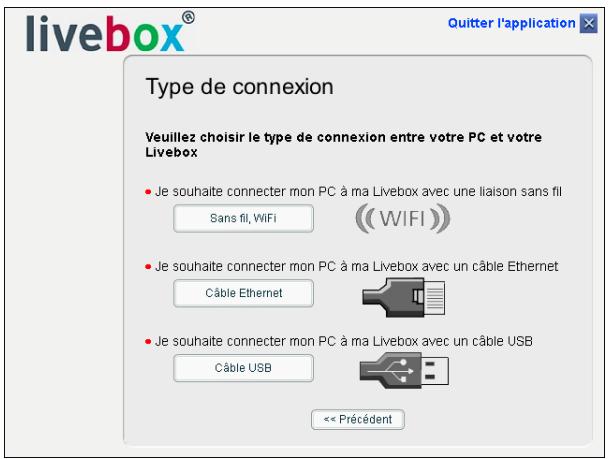

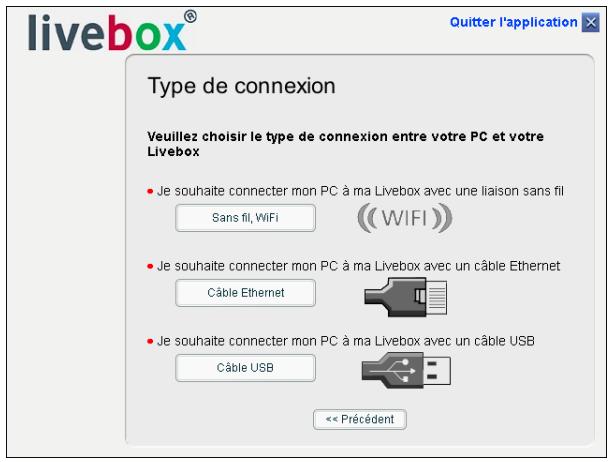

4 L'écran ci-contre apparait.

Cable Ethernet pour installer votre passerelle residentielle sur l'interface ETH.

5 L'écran ci-contre apparait et vous invite à patienter.

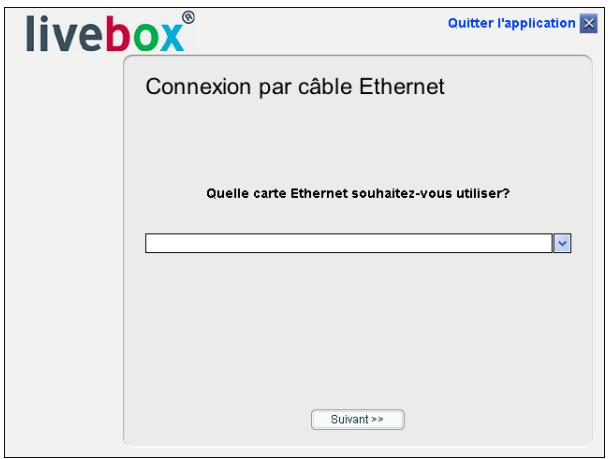

6 L'écran ci-contre apparait. Si plusieurs cartes Ethernet sont installées sur votre ordinateur.

Sélectionnez la carte Ethernet raccordée au SAGEM F@st™ 3202.

Puis cliquez sur Suivant pour valider votrechoix et poursuivre la configuration.

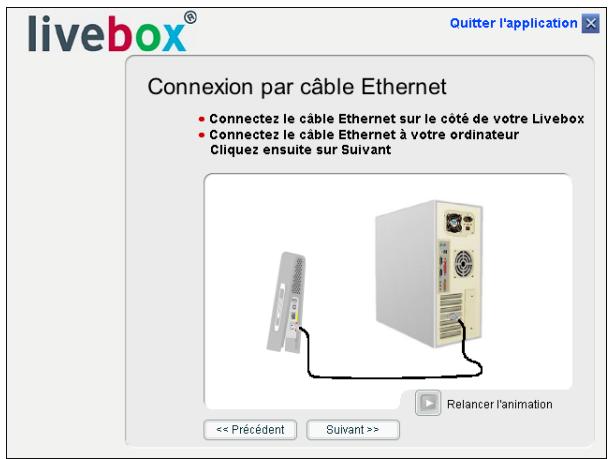

7 Veuillez effectuer le raccordement du cable Ethernet RJ45/RJ45 en connectant l'extrémité de ce cable sur l'embase ETH1 repérée par sur votre SAGEM F@st™ 3202 puis en connectant l'autre extrémité sur une embase Ethernet disponible de votre ordinateur conformément à l'animation représentée à l'écran.

Cliquez sur le bouton Suivant pour poursuivre l'installation.

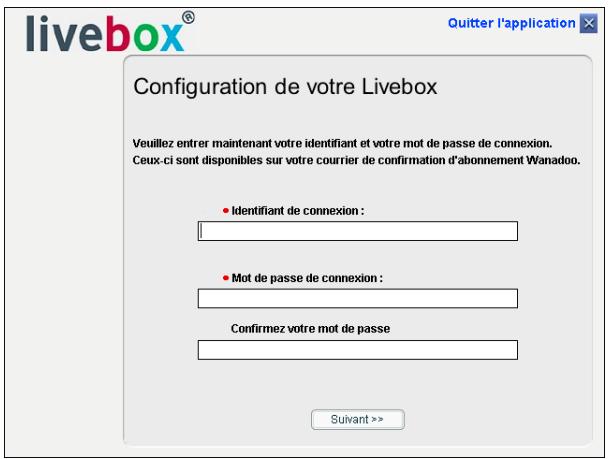

8 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion et confirmer ce dernier.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton Suivant pour poursuivre l'installation.

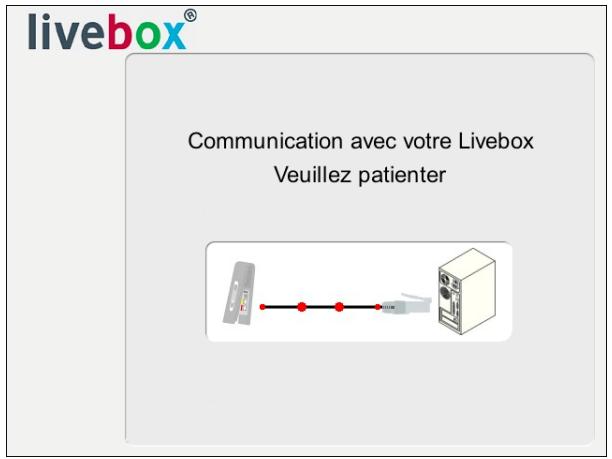

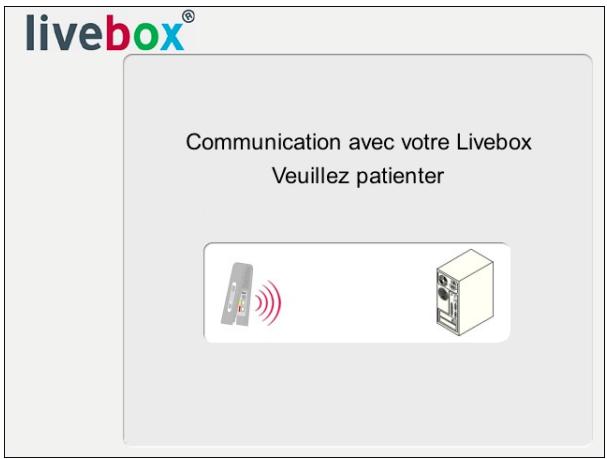

9 L'écran ci-contre apparait et vous invite à patienter.

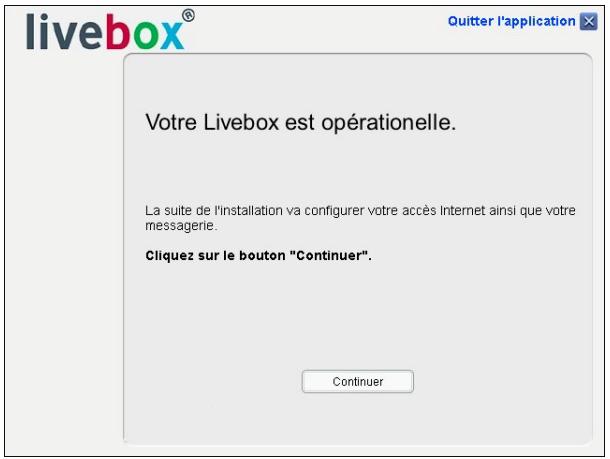

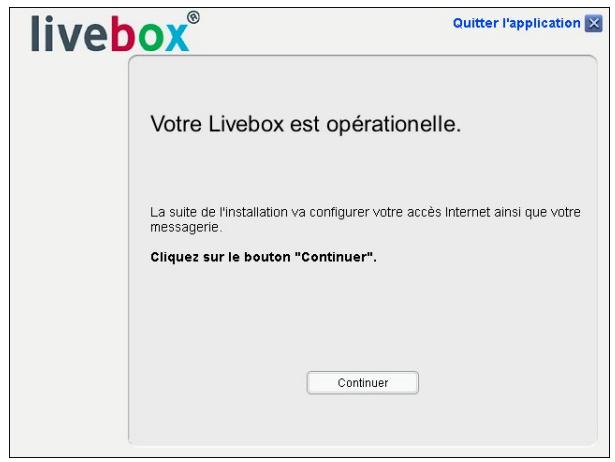

10 Notre Livebox est opérationnelle.

Deux icones ont eté créées dans voitrBureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de:gérer les services associés (cf. chapitre 5).

Cette icône permet de vous connecter au site Wanahoo (http://wanahoo.fr).

11 Cliquez sur Continuer pour configurer votre accès Internet. Vous pouvez également installer le "Kit Wanahoo".

Si vous avez besoin d'installer le "kit Wanaroo", les icônes et wanadoo apparaissent respectivement dans la barre des tâches et dans le bureau pour vous permettre d'acceder à l'espace Wanaroo" (Web, Messagerie, Télephone, Configuration, Mon compte, Sécurité etc.).

Espace Wanadoo

Remarque: L'icone de configuration disparaît de votre bureau.

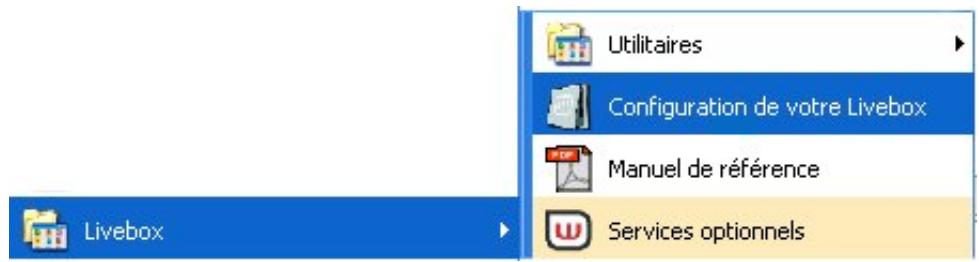

Voussouspoucezegalement enselectionnant dans le menuDemarrer,Tous lesprogrammes /Livebox acceder auxchoix suivants:

Les Services optionnels sont décrites au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Télébonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention: Si lors de l'installation, vous avez entrez un identifiant de connexion ou un mot de passage de l'identifant erreons vous aze pu poursuivre et terminer l'installation ainsi qu'avoir acces au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, Accès Internet.

3.2.1.2 Sous MacOS X

La procédure de configuration décrite ci-après a été effectué sous MacOS X (10.3.8). Elle peut être effectuee sous d'autres systèmes d'exploitation tels que MacOS 8.6, MacOS 9.1, MacOS 9.2 et MacOS X 10.1 ou 10.2.

1

Cliquez sur le menu (pomme) dans la barre des menus, selectionnez "Preférences Système", puis cliquez sur l'icône "Réseau". L'écran ci-contre apparait.

"Ethernet intégré":

Unvoyant vert indique l'activation (réalisée automatiquement par le branchement du cordon Ethernet de votre SAGEM F@stTM 3202).

L'adresse IP, attribuée à votre LAN est précisé.(exemple : 192.168.5.10).

Cliquez sur "Configurer" pour passer à l'écran suivant.

2 Le champ Afficher: doit afficher Ethernet intégré par défaut.

L'onglet TCP/IP estprésenté automatiquement.

Le champ Configurer: doit afficher Via DHCP par défaut. Dans le cas contraire, Sélectionnéz cette valeur à l'aide de la liste déroulante.

Remarque: Si la valeur Via PPP s'affiche, Sélectionnez l'onglet PPPoE puis décochez la case Se connecter via PPPoE

Cliquez sur Appliqueur pour pour valider la connexion en mode DHCP.

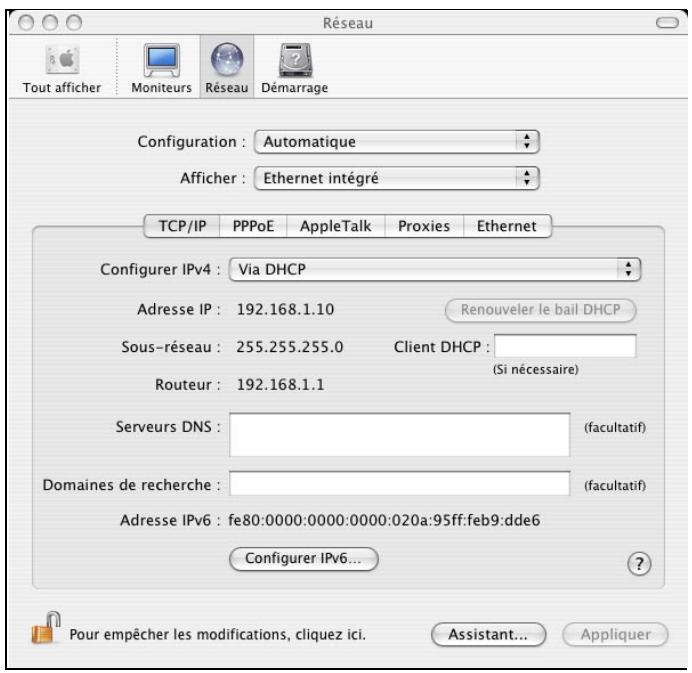

3 La fenêtre reseau est mise a jour, comme indiqué ci-contre.

Ce panneau doit afficher l'adresse IP, le masque de sous-reseau fourni par le Fournisseur d'Accès à Internet (FAI) ainsi que l'adresse IP par défaut de l'interface LAN du SAGEM F@st™ 3202 (192.168.1.1).

Vous pouze à présent fermer la fenetre réseau.

Les champs Client DHCP, Serveurs DNS et Domaines de recherche sont optionnels.

Ouvrez votre navigateur puis saisissez l'adresse IP par défaut de l'interface LAN du SAGEM F@st™ 3202 : http://192.168.1.1

puis cliquez Aller à pour valider; l'écran de connexion ci-contre apparait. Saisissez :

Nom de l'utilisateur : admin

Mot de passer : admin

L'écran de bienvenue apparait.

3.3 Installation et configuration de votre Passerelle Résidentière avec l'interface Wi-Fi de votre ordinateur

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur

L'installation gère les 2 modèles d'adaptateurs Wi-Fi USB de marque SAGEM suivants :

XG 703A,
XG 760A.

Avant d'installer vous Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impératifement désinstaller tout modem/routeur ADSL.

3.3.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuee sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut presenter de légères différences.

Lors de l'installation Vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 6).

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton Suwart pour poursuivre l'installation.

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :

" :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparait.

Installation complète
Je souhaïe connecter et configurer ma LiveBox pour accès à internet

3 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton Suivant pour poursuivre l'installation.

4 L'écran ci-contre apparait.

Cliquez sur le bouton pour installer votre passerelle résidentielle sur l'interface Wi-Fi.

5 L'écran ci-contre apparait et vous invite à patienter.

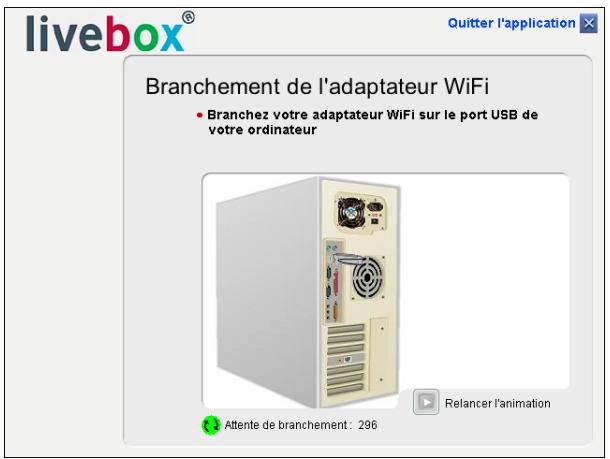

6 L'écran ci-contre apparait.

Branchez vous adapteur Wi-Fi USB sur une embase correspondante disponible de votre ordinateur conformément à l'animation représentée à l'écran.

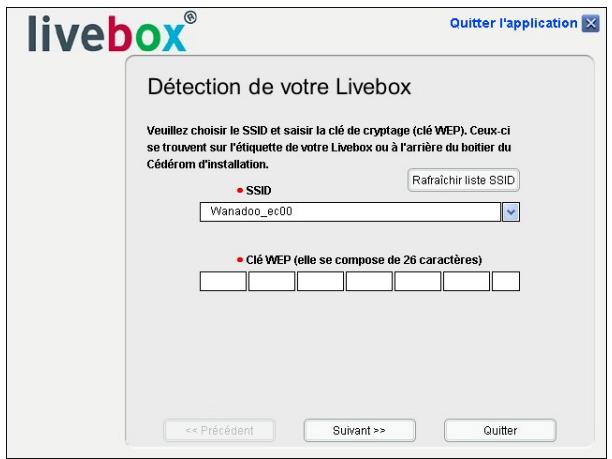

7 L'écran ci-contre apparait.

Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur la passerelle (ou sur l'emballage et laPOCHETU CD-ROM).

Cliquez sur le bouton Suivant>> pour poursuivre I installation.

8 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion et confirmer ce dernier.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton Suvant>> pour poursuivre l'installation.

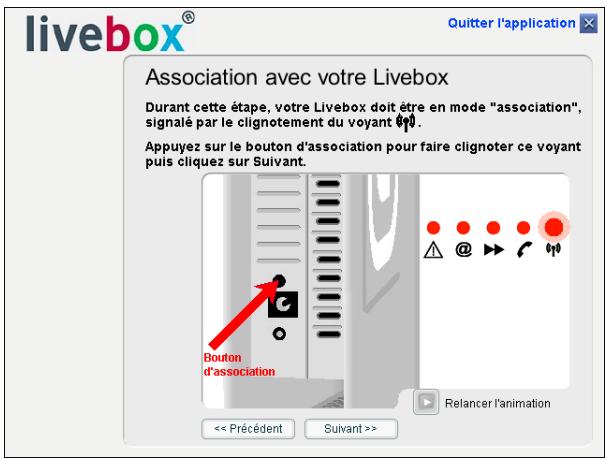

9 L'écran ci-contre apparait.

Cliquez sur le bouton d'association repéré REG sur la passerelle résidentielle pour faire clignoter levoyant associé au Wi-Fi.

Cliquez sur le bouton pour poursuivre l'installati

Suivant

10 L'écran ci-contre apparait et vous invite à patienter.

11 Notre Livebox est opérationnelle.

Deux icones ont eté créées dans voitrBureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de générer les services associés (cf. chapitre 5).

Cette icône permet de vous connecter au site Wanahoo (http://wanahoo.fr).

12 Cliquez sur Continuer pour configurer votre accès Internet. Vous pouvez également installer le "Kit Wanahoo".

Si vous avez besoin d'installer le "kit Wanaroo", les icônes et wanadoo apparaissent respectivement dans la barre des tâches et dans le bureau pour vous permettre d'acceder à l'espace Wanaroo" (Web, Messagerie, Télephone, Configuration, Mon compte, Sécurité etc.).

Espace Wanadoo

Remarque: L'icone de configuration disparaît de votre bureau.

Voussouspoucezeguallyenselectionnant dansle menuDemarrer,Touslesprogrammes/Livebox acceder auxchoix suivants：

Les Services optionnels sont décrites au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Téléphonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention: Si lors de l'installation, vous avez entrez un identifiant de connexion ou un mot de passage de l'identifant erreons vous aze pu poursuivre et terminer l'installation ainsi qu'avoir acces au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmises votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, la page Accès Internet.

3.3.1.2 Sous MacOS X

Réduction réservée.

3.4 Installation et configuration d'un ordinateur supplémentaire

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'insta

Suivant

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisir :

" :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparait.

Cliquez sur

Installation d'un ordinateur supplémentaire
Je sahaite connecter un ordinateur supplémentaire. Ma LiveBox est déjà correctement configue.

3 L'écran ci-contre apparait.

Cliquez sur le bouton pour installer votre passerelle résidentielle sur l'interface USB (cf. § 3.1 - étapes 5 à 10).

Cliquez sur le bouton pour installer votre passerelle residentielle sur l'interface ETH (cf. § 3.2 - étapes 5 à 11).

Cliquez sur le bouton pour installer votre passerelle residentielle sur l'interface Wi-Fi (cf. § 3.3 - étapes 5 à 12).

Les étapes concernant :

• les branchements de la passerelle résidentielle à la prise téléphonique et à la prise secteur.
• ainsi que la configuration de votre SAGEM F@st™ 3202 (identifient de connexion et mot de passer de connexion etc.)

Ne sont pas à effectuer dans l'installation et la configuration d'un ordinateur supplémentaire qu'elle que soit l'interface (USB, ETH ou Wi-Fi).

4. Service téléphonie par ADSL

Ce chapitre traite	de l'introduction	§ 4.1
	des conditions d'utilisation de la téléphonie par ADSL	§ 4.2
	du branchement d'un poste téléphonique analogique	§ 4.3
	du fonctionnement du service de téléphonie par ADSL	§ 4.4
	du cas d' indisponibilité du service Téléphonie par ADSL	§ 4.5

4.1 Introduction

Le SAGEM F@st™ 3202 you propose a service de téléphonie par ADSL intégré.

VoussouspouceztelephonerviatInternet(TelephonieenVoixsurIP)enutilisantvoretterntelephoniqueclassique.

Consultez votre Fournisseur de service pour la mise en service et l'utilisation du service de téléphonie par ADSL sur vous SAGEM F@stTM 3202

L'interface du SAGEM F@st™ 3202 permet le raccordement :

de postes téléphoniques classiques,
- de bases DECT.

L'interface ne supporte que les postes à numérotation à fréquences vocales.
Les terminaux à numérotation dite décimale ne sont pas supportés.

Les terminals récents peuvent supporter les deux types de numérotation. Si c'est le cas, vérifie qu'ils sont bien configurés en numérotation multifréquences.

4.2 Conditions d'utilisation de la téléphonie par ADSL

Pour utiliser la téléphonie par ADSL, vous devez impératifement avoir souscrit auprès du Fournisseur d'Accès à Internet France Telecom :

un abonnement à Internet,
un abonnement à la téléphonie par ADSL.

Se reporter à la feuille descriptive fournie dans l'emballage pour activer votre ligne de téléphonie par ADSL.

4.3 Branchement téléphonique analogue

Bon nombre de postes téléphoniques analogiques ont leur cordon spécifique, il est donc préféable de les raccarder au SAGEM F@st™ 3202 avec leur propre cordon.

Utilisez le microfiltre ainsi que l'adaptateur téléphonique fournis avec votre SAGEM F@st™ 3202.

Figure 4.1 - Branchement téléphonique

Si vous disposez d'un terminal fourni avec un cordon se terminant par une embase RJ11, vous pouvez essayer de le connecter directement sur votre SAGEM F@st™ 3202.

Pour cela, le câblage de la paire téléphonique doit impérativement s'effectuer sur les broches 2 et 3 du connecteur RJ11.

4.4 Fonctionnement du service de téléphonie par ADSL

La téléphonie par ADSL disponible sur votre SAGEM F@st™ 3202 se signale par les paramètres suivants :

Voyant 巧 ^ 巧

• Allumé : Ligne téléphonique sur ADSL disponible,
• Clignantant : Communication en cours,
• Eteint : Basculement des postes reliés à votre SAGEM F@st™ 3202 sur le réseau téléphonique classique,

Tonalité d'invitation à numéroter (1 bip long suivi de 3 bips courts) différente de cette émise par un poste téléphonique classique connecté au Réseau Téléphonique Commuté (RTC).

Vous pouvez raccorder (voir Figure 4.1) :

un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) à votre SAGEM F@st™ 3202 via le connecteur marqué PHONE (représenté par le téléphone de couleur blanche sur la figure).
et
un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) au réseau téléphonique classique (réprésenté par le téléphone de couleur bleue sur la figure).

Remarque: Le service de téléphonie par ADSL ne perturbe en rien le fonctionnement de ce téléphone relié au réseau public.

Vouspouviez téléphoner simultanément a partir de ces 2 telephones.

1) Réception d'appel en téléphonie par ADSL

Lors de la réception d'un appel (provenant d'un téléphone fixe ou d'un téléphone portable) sur le téléphone (de couleur blanche sur la figure) relié à votre SAGEM F@st™ 3202 (nummer en 08 71 xx xx - voir remarque) ce dernier sonne de manière identique à celui d'un téléphone classique.

Remarque: Ce numero en 08 71 xx xx xx vous est fourni lors de votre abonnement à la téléphonie par ADSL.

En décrochant vous téléphone, vous communiquez normalement avec l'aggellant comme avec n'importe quel téléphone classique.

Cas particuliers

1) Vous étés en communication sur le téléphone de couleur blanche et vous receivez un nouvel appel numérotré en 08 71 xx xx sur ce téléphone ; vous ne receivez aucun signal d'appoint.

Remarque: L'aggellant du nouvel appel reçoit un retour de sonnerie ou sera renvoyé vers un système de messagerie (pour plus d'informations, contactez France Telecom).

2) Vous étés en communication sur le poste téléphonique de couleur blanche et vous receivez un appel dont la numérotation commence par 01, 02, 03, 04 ou 05 :

• ce téléphone ne recooit aucun signal d'appel.
• le téléphone (de couleur bleue) directement relié au réseau téléphonique classique, s'il est connecté, sonne ; vous pouvez prendre ce second appel.

Remarque: L'aggellant du nouvel appel reçoit un return de sonnerie (le numero demandé n'est donc pas vu comme occupe).

2) Emission d'applé

Pour appeler un correspondant via le téléphone de couleur blanche, décrochez le combiné (une tonalité d'invitation à numéroter spécifique à la téléphonie par ADSL vous parvient) et composez le numéro de votre correspondant comme avec n'importe quel téléphone classique.

Cas particuliers

Si vous appelez un numéro d'urgence (voir paragraphe ci-après), votre appel sortant est routed sur le réseau téléphonique classique.

Numeros d'urgence

15 SAMU,
17 :Police,
18 :Pompiers,
112 : Appel d'urgence européen,
115 :Urgence sociale,
119 : Enfance maltraitée.

4.5 Cas d' indisponibilité du service Téléphonie par ADSL

La téléphonie par ADSL peut ne pas etre disponible sur la passerelle residentielle pour l'une des raisons suivantes :

Le SAGEM F@stTM 3202 est hors tension (tous les voyants sont eteints).
La ligne ADSL n'est pas synchronisée,
La liaison PPPoA ou PPPoE n'est pas établie,

L'abonnement Télephonie par ADSL n'est pas activé,
Le service du Fournisseur d'Accès à Internet n'est pas disponible.

Dans ces cas d'inspanibilité de la téléphonie par ADSL, les téléphones connectés au SAGEM F@st™ 3202 basculent tous sur le réseau téléphonique classique et se comportent comme n'importe que téléphone classique. Différents symptômes en attestent :

Levoyant"C'estéeint.
La tonalité d'invitation à numéroter que vous receivez alors sur le poste relié à votre SAGEM F@st™ 3202 n'est autre que la tonalité classique du réseau téléphonique.

Tous les appeals effectués lors de l' indisponibilité du service téléphonie par ADSL ne bénéficient pas du forfait lié à l'abonnement VoIP mais font l'objet d'une facturation France Telecom à l'exception des numérods d'urgence.

5. Informations / Services optionnels / Configuration

Ce chapitre traite	de l'accès à l'écran de bienvenue	§ 5.1
	de recommendations pour l'utilisation des écrans de configuration	§ 5.2
	des services optionnels	§.5.3
	de l'accès aux informations	§ 5.4
	de la rubrique "Menu Basic" de votre Passerelle Résidentielle	§ 5.5
	de la rubrique "Configuration avancé" de votre Passerelle Résidentielle	§ 5.6

5.1 Accès à l'écran de bienvenue

Pour acceder à cet écran, il est nécessaire d'avoir configuré l'interface Ethernet ou l'interface USB ou la fonction réseau sans fil de votre ordinateur en utilisant le CD-ROM d'installation fourni avec votre Livebox (cf. chapitre 3).

Si vous utilise la carte réseau Ethernet de votre ordinateur pour configurer votre Passerelle Résidentielle, connectez la au port Ethernet dont l'embase est marquée ETH1 ( ).

La configuration de votre Passerelle Résidentielle s'effectue alors à l'aide d'un simple navigateur Internet (ex. Internet Explorer).

La fonction serveur DHCP du SAGEM F@st™ 3202 est activée par défaut avec une plaque d'adresses qui dépend de l'interface utilisée, comme indiqué au §.5.5.2.

1

Double-cliquez sur l'icone de configuration suite de l'installation de l'équipement.

creed dans le bureau à la

ou

1 Dans le menu Demarrer, selectionnez Tous les programmes / Livebox, puis cliquez à l'aide du bouton gauche sur Configuration de votre Livebox.

2 L'écran ci-contre vous invite à vous connecter.

Saisissez dans le champ "Nom d'utilisateur" admin par défaut.

Saisissez dans le champ "Mot de passage" admin par défaut.

Puis cliquez sur OK pour valider.

Remarque: Dans la barre du haut de l'écran figure l'adresse IP de l'équipement.

3 Le navigateur Web du PC s'ouvre et affiche l'écran de bienvenue de la passerelle résidentielle par son adresse IP (192.168.1.1).

Le nom de l'équipement

("livebox") s'affiche comme titre de bienvenue.

Des menus de configuration de l'équipement apparaisent dans la zone gauche de l'écran de bienvenue.

Cet écran affiche de gauche à droite et haut en bas :

une rubrique Mes services (cf. § 5.3) listant tous les services auxquels vous pouvez avoir accès si vous avez souscrit à l'abonnement dédié auprès de votre Fournisseur d'Accès à Internet.
une barre montrant les menus de la rubrique Menu Basic (cf. § 5.5) ainsi qu'un accès à une rubrique Configuration avancée (cf. § 5.6).
une rubrique Informations (cf. § 5.4) qui vous donne tous les renseignements utiles concernant votre livebox
une zone montrant l'etat des services (Activé ou Désacté) et la possibilité de changer leur état par action sur Modifier.

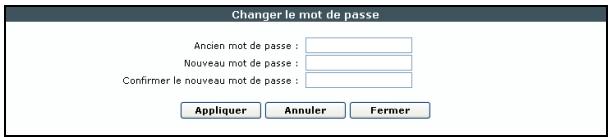

Pour optimiser la sécurité de votre réseau, il est conseilé de modifier le mot de passage dés que la configuration sera terminée (cf. Contrôle d'accès - § 5.5.1),

Si vous avez modifié l'adresse par défaut et changé le mot de passer par défaut de votre Passerelle Résidentielle, suivez la procédure suivante pour acceder à l'écran de bienvenue à l'aide d'un navigateur Internet (ex. Internet Explorer):

Saisissez la nouvelle adresse IP de votre passerelle Résidentière ex. http://192.168.50.1 (Si vous utilisez la carte réseau Ethernet de votre ordinateur).
Puis validez par Entrée. L'écran d'invite à vous connecter apparait.
Saisissez le "Nom d'utilisateur" et le "Mot de passer" que vous avez précédemment configurés.
Puis cliquez sur OK pour valider.

5.2 Recommendations

Yououpouze sélectionner la langue de votrechoix en cliquant sur le drapeau approprié :

	François
	Anglais
	Néerlandais

La signification des principaux boutons courament présents sur toutes les fenêtres de configuration est donné dans le tableau ci-après.

Appliqueur	Clique sur ce bouton permet de valider les valeurs saisies et/ou la sélection effectué dans les listes déroulantes.
Annuler	Clique sur ce bouton permet de revenir : • aux dernières valeurs saisies et/ou aux dernières sélections effectuees. • à l'écran précédent.
Ajouter	Clique sur ce bouton permet d'afficher une nouvelle fenêtre pour en renseigner les champs utiles à l'ajout d'un objet.
Modifier	Clique sur ce bouton permet d'afficher une nouvelle fenêtre afin de modifier les champs accessibles d'un objet préalablement sélectionné.
Supprimer	Clique sur ce bouton permet de supprimer d'une liste un objet sélectionné.
Fermer	Clique sur ce bouton permet de fermer la fenêtre et de revenir à la fenêtre précédente sans prendre compte la saisie.
Effacer	Clique sur ce bouton permet d'effacer toute saisie à l'écran.

5.3 Services optionnels

Dans le menu Demarrer, selectionnez Tous les programmes; l'écran ci-contre apparait.

Cliquez à l'aide du bouton gauche sur Livebox / Services Optionnels.

ou

Dans le menu Demarrer, selectionnez l'icone suivant:

pour afficher l'écran

La partie gauche de l'écran de bienvenue affiche tous les services optionnels proposés à votre

livebox

c'estàdire:

Accès Internet

Téléphonie par ADSL

TV par ADSL

Visiophonie par ADSL

Livezoom

Photoblog

Pour occulter ces menus, cliquez sur le bouton

Mes services

faire réapparaitre, cliquez de nouveau sur ce bouton.

Pour la

5.3.1 Accès Internet

Pour acceder à ce service vous devez obligatoirement souscrite un abonnement spécifique auprès de votre Fournisseur d'Accès à Internet.

L'écran ci-contre apparaitès que vous avez

sélectionné l'icône Services optionnels (cf. § 5.3).

Champ	Signification
Identifiant de connexion	Affiche l'identifiant de connexion saisi lors de l'installation.
Mot de passer de connexion	Affiche le mot de passer de connexion saisi lors de l'installation.

Remarque :

Vouvasiezpuavoirsaisiunidentifiantet/ouunmotdepassedeconnexion erronés sansque.thisyouempéche de terminer l'installation.Dans ce cas, I'etatde laconnxionafficheNégociationen cours.

Saisissez de nouveau les paramètres fournis par votre Fournisseur d'Accès à

Internet puis cliquez sur le bouton Valider pour prendre en compte la saisie. Si la connexion a Internet a reussi, l'etat de la connexion affiche Synchronisé.

Il faut avoir saisi le nom d'utilisateur et le mot de passer (délivrés par votre Fournisseur d'Accès à Internet) pour activer le service Internet.

Déconnecter	Clique ce bouton pour couper le lien PPP et ainsi désactiver le service Internet. Dans ce cas, vous pouvez utiliser ses identifiants de connexion ailleurs.
Connector	Clique ce bouton pour rétablit le lien PPP et ainsi activer le service Internet.

Remarque: Si I'etat de la connexion affiche Inactif, le bouton Connecter apparait; le lien PPP est rompu. Cliquez sur ce bouton pour tenter de rétablir le lien.

Lorsque le lien est rétabli, l'etat de la connexion affiche Synchronisé et le bouton

Déconnecter

apparait.

5.3.2 Téléphonie par ADSL

Pour acceder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de votre Fournisseur d'Accès à Internet.

Dans la partie gauche de l'écran de bienvenue,

Téléphonie par ADSL cliquez sur

I'ecran ci-contre apparait.

Si l'etat de votre service Télephonie par ADSL affiche désactifé, cela indique que vous n'avez pas contracter d'abonnement à ce service. Notre numéro de téléphone est indisponible.

Cliquez sur le bouton Acceder pour acceder au site wanahoo: http://r.wanahoo.fr/r/Wvoixip. Ce site permet de vous renseigner auprès du service client Wanahoo.

Si l'etat de votre service Télephonie par ADSL affiche activé, cela indique que vous avez contracter un abonnement à ce service. Voitre numéro de téléphone est affché (par exemple

08 71 12 56). Cliquez sur le bouton Acceder pour acceder a votre par le biais du site wanahoo.

5.3.3 TV par ADSL

Objet: Ce service permet de receivevoir des chaînes de télévision numérique sur votre téléviseur. Cette transmission de télévision s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL, d'un décembre TV numérique et de votre SAGEM F@st™ 3202.

Pour acceder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de France Telecom (abonnement Maligne TV par exemple).

Dans la partie gauche de l'écran de bienvenue,

cliquez sur TV par ADSL l'écran ci-contre apparait.

Ce service est activé par défaut. Si vous désirez le

désactiver, cliquez sur le bouton Désactiver

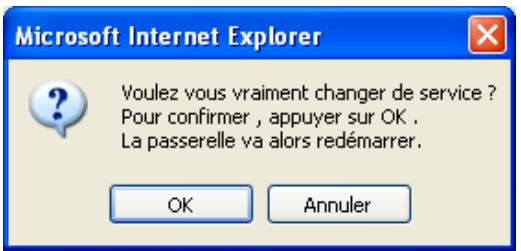

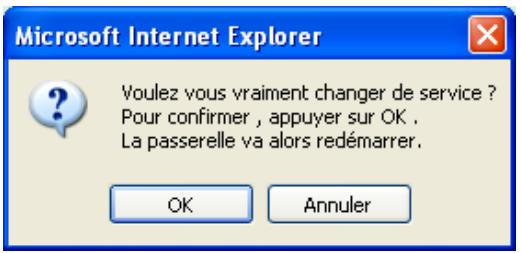

La fenêtre ci-contre apparait.

Cliquez sur OK pour confirmer le changement de service.

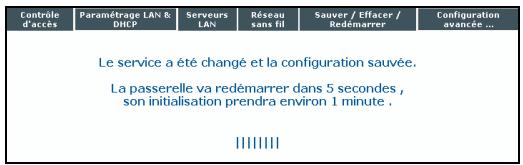

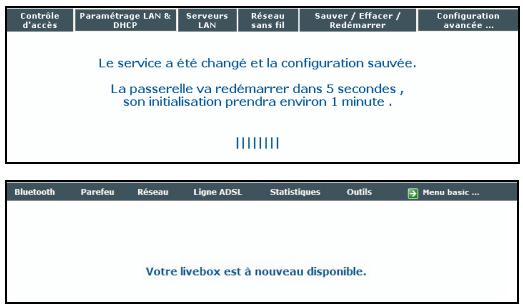

La fenêtre ci-contre vous invitant à patienter apparait

A la fin du processus, l'écran suivant apparait.

Quand le service TV par ADSL est activé, le port Eth Jaune est réservé au service TV ; il n'est pas utilisable pour acceder à Internet.

Quand le service TV par ADSL est désactivé, le port Eth Jaune est utilisable pour acceder à Internet. Sa plage d'adresse IP est 192.168.1.1/24.

5.3.4 Visiophonie par ADSL

Objet : Ce service permet grâce à votre visiophone de voir votre interlocuteur tout en lui parlant, de montré des photos, des vidés, des MMS. Cette transmission d'images s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL et de votre Livebox.

Pour acceder à ce service vous devez obligatoirement souscrite un abonnement spécifique auprès de France Telecom (abonnement Maligne visio par exemple).

Dans la partie gauche de l'écran de bienvenue,

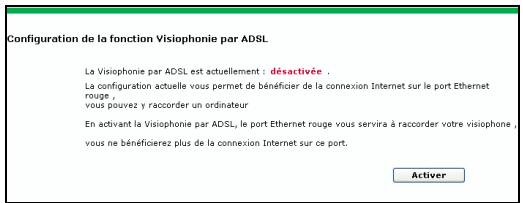

Visiophonie par ADSL

cliquez sur

l'écran ci contre apparait. Ce service est désacté par défaut. Si vous désirez l'activer, cliquez sur le

bouton

Activer

La fenêtre ci-contre apparait.

Cliquez sur OK pour confirmer le changement de service.

La fenêtre ci-contre vous invitant à patienter apparait

A la fin du processus, l'écran suivant apparait.

Quand le service routage Internet est activé, le port Eth Rouge est utilisable pour acceder à Internet. Sa plage d'adresse IP est 192.168.1.1/24.

Quand le service routage Internet est désactivé, le port Eth Rouge est utilisable pour acceder au service de visiophonie. (voir votre Fournisseur d'accès à Internet). Il n'est pas utilisé pour acceder à Internet.

5.3.5 Livezoom

Objet : Ce service vous permet d'acceder à uneamera Wi-Fi en temps réel depuis n'importé quel ordinateur connecté à Internet.

Dans la partie gauche de I'écran de bienvenue, cliquez sur Livezoom

Trois cas sont à considérer :

1

Ce service n'est pas installé ; l'écran ci-dessus apparaît.

Le champ "statut" affiche : Livebox non configurée.

Le champ "Le service livezom est" affiche : désactivement.

Lorsque la Livebox n'est pas configurée pour receivevoir le service Livezoom, le service est obligatoirement désactifé et vous ne pouvez enaucun cas utiliser ce service.

2

Ce service est activé ; l'écran ci-contre apparait.

Le champ "statut" affiche : Livebox configurée.

Le champ "Le service livezom est" affiche:activé.

Vous pouvez utiliser ce service.

Pour tout connaître sur ce service (teléchéancement du logiciel d'installation et installation proprement dite), veuillez consulter le site suivant :

http://wanahoo.fr fais rechercher livezoom.

Si vous le désirez, vous pouvez désactiver le service livezoom en cliquant sur le bouton

Désactiver

A la fin du processus, l'écran ci-contre apparait.

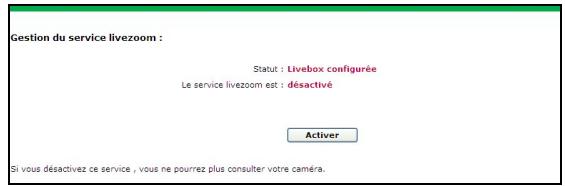

3

Ce service n'est pas activé ; l'écran ci-dessus apparaît.

Le champ "statut" affiche : Livebox configurée

Le champ "Le service livezom est" affiche : désactivement

Cliquez sur le bouton Activer pour activer le service livezoom.

A la fin du processus, l'écran ci-contre apparait.

5.3.6 Photoblog

Objet : Ce service permet de déposer des photos sur un blog (site personnelisé Internet) et de les faire partager en toute convivialité à des invitations.

Avant d'utiliser ce service, vous doivent avoir préalablement créé votre blog. Pour ce faire, veuillez consulter le site suivant :

http://photoblog.wanahoo.fr

Dans la partie gauche de l'écran de bienvenue, cliquez sur

Photoblog

; l'écran ci

contre apparait.

Cliquez sur le bouton Activer pour activer le service Photoblog.

Configuration du transfert Photoblog :

Le transfert Bluetooth pour utiliser le photoblog est : désactivement

Activer

Pour découvert ce service, rendez-vous sur le site : http://photoblog.wanadoo.fr/livebox

L'écran ci-contre apparait.

Saisissez le nom de votre photoblog Wanahoo

puis cliquez sur le bouton Valider pour prendre en compte la saisie.

L'écran ci-contre apparait.

Si vous désirez modifier le nom du photoblog

utilisé, cliquez sur le bouton Modifier

Vouretournez à l'étape précédente.

Si vous désirez désactiver le transfert Bluetooth pour l'utilisation du photoblog,

cliquez sur le bouton Désactiver

L'écran ci-contre apparait.

5.4 Informations

5.4.1 Présentation

Cliquez sur Information dans la partie gauche de l'écran de bienvenue pour afficher les 7 menus de la rubrique "Informations".

La selection d'un menu permet d'ouvrir la fenêtre d'information correspondante pour vérifier l'état des connexions et les paramètres de configuration de votre Passerelle Résidentielle (adresses IP et MAC par exemple):

5.4.2 Connexion ADSL

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis selectionnez Connexion ADSL dans la liste des services proposés

L'écran ci-contre apparaît et vous donne accès aux débits ADSL sur votre ligne, dans le sens montant et dans le sens descendant.

Champ	Signification
Etat de la ligne ADSL	Affiche l'état du lien ADSL :NON MONTE : Synchronisation en cours : L'ordinateur a détesté la présence de la passerelle résidentielle sur l'un de ses ports USB ou Ethernet dédiés et la synchronisation ADSL est en cours. ou ligne non connectée : La ligne n'est pas connectée.OPRATIONNEL : La passerelle résidentielle est opérationnelle ; la liaison ADSL est synchronisée. Il est possible d'établit une connexion à Internet.
Débit descendant	Affiche le débit descendant ou entrant (données en provenance du réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).
Débit montant	Affiche le débit montant ou-sortant (données émises vers le réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).

5.4.3 Sans fil 802.11g

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez Sans fil 802.11g dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations relatives au réseau sans fil 802.11g.

SSID	Canal	Mode	Stations connectées	Cryptage	Filtrage MAC
Wanadoo_ec00	10	802.11 b+g	Aucune station connectée	WPA	Activé
broedcast

Champ	Signification
SSID	Affiche le nom du réseau sans fil et indique l'activation de la diffusion duSSID sur le réseau.
Canal	Indique le numéro du canal radio utilisé.
Mode	Affiche le mode de fonctionnement sélectionné : ➢ 802.11 g : Votre Passerelle Résidentielle n'accepte que les clients IEEE802.11g. ➢ ou 802.11 b+g (Mixte) : Votre Passerelle Résidentielle accepte les clients IEEE802.11b et IEEE802.11g.
Stations connectées	Fournit le nombre de stations liées au serveur via le réseau sans fil et leur adresse MAC.
Cryptage	Précise les options activées pour assurer la protection des données sur le réseau (Aucune, chiffrement WEP, chiffrement WPA) et détaillie les caractéristiques du cryptage utilisé.
Filtrage MAC	Renseigne sur l'état Désactivé ou Activé du filtrage par adresses MAC qui permet de sélectionner les ordinateurs ayant accès au réseau.

5.4.4 Bluetooth

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez Bluetooth dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations correspondant à la fonctionnalité Bluetooth.

5.4.5 LAN

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis selectionnez LAN dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations LAN.

Champ	Signification
Interface	Liste les interfaces disponibles pour construire votre réseau local (LAN).
Adresse IP locale	Fournit l'adresse IP de chaque interface de la Passerelle Résidentielle, vue du LAN.
Adresse Mac Ethernet	Procure l'adresse physique de chaque interface (12 caractères hexadécimaux).
Masque de réseau	Affiche le masque de sous-réseau.
Serveur DHCP	Etat du serveur DHCP (Démarré ou Arrêté).
Adresses allouées	Nombre d'adresses distribuées par le serveur DHCP sur le réseau local, sur chaque interface.

5.4.6 Logiciel

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez Logiciel dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations relatives au logiciel implanté dans votre passerelle résidentielle.

Champ	Signification
Nom	Indique le nom de la passerelle résidentielle
Version logicielle	Indique la version du logiciel de l'équipement.
Référence	Code de référence du logiciel de l'équipement.

5.4.7 USB

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez USB dans la liste des services proposés

L'écran ci-contre apparaît et vous donne accès aux informations relatives à l'interface USB.

Champ	Signification
PC connecté	Précise l'état de la connexion de la passerelle résidentielle à un ordinateur, par son interface USB (NON CABLEE, OPERATIONNELLE).

5.4.8 Voix sur IP

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis Sélectionnez Voix sur IP dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations correspondant au service Voix sur IP.

Champ	Signification
Etat PHONE1	Précise l'état du terminal téléphonique exploitant la fonction Voix sur IP (Raccroché ou Décroché).

5.5 Configuration de votre Passerelle Résidentière : Rubrique "Menu Basic"

Cette rubrique contient de gauche à droite de l'écran de bienvenue les menus suivants :

• Contrôle d'accès (cf. 5.5.1),
  Paramétrage LAN & DHCP (cf. 5.5.2),
• Serveurs LAN (cf. 5.5.3),
  Réseau sans fil (cf. 5.5.4),

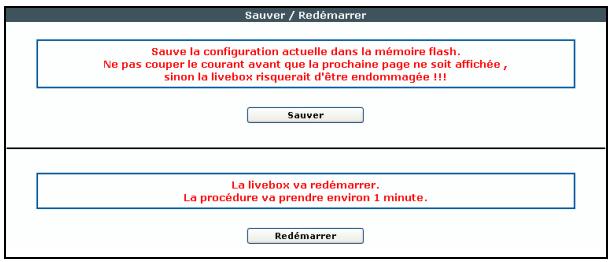

  Sauver / Effacer / Redémarrer (cf. 5.5.5).

Pour acceder à ces menus, cliquez dans la barre des menus située à gauche de l'écran d'accueil.

5.5.1 Contrôle d'accès

Objet : Ce menu vous permet de visualiser le "Nom d'utilisateur" permettant d'acceder aux écrons de configuration de votre Passerelle Résidentielle. Il permet également de modifier le "Mot de Passe" associé à ce "Nom d'utilisateur".

Cliquez sur le menu Contrôle d'accès.

L'écran ci-contre apparait.

Droits d'accès utilisateurs
Nom de l'utilisateur	Services	Permissions
admin	HTTP FTP	Administration
Changer le mot de passer

Nom de l'utilisateur	"Nom d'utilisateur" admin par défaut
Services	Mode d'accès autorisé : HTTP : configuration par HTTP, FTP : Mise à jour du logiciel par FTP.
Permissions	Administration (lecture et modification).

Remarque: Ces informations ne peuvent pas etre modifiées.

Bouton "Changer le Mot de Passe" (de votre Passerelle Résidentière)

Changer le mot de passer pour changer le "Mot de Passe" de votre Passerelle Résidentielle.

L'écran ci-contre apparait.

Ancien mot de passer	Entrez votre ancien "Mot de Passe"
Nouveau mot de passer	Entrez un nouveau "Mot de Passe"
Confirmer le nouveau mot de passer	Confirmez le nouveau "Mot de passe"

5.5.2 Paramétrages LAN & DHCP

Cliquez sur le menu Paramétrages LAN & DHCP.

L'écran ci-contre apparait.

La signification des champs affichés à l'écran est explicée dans les tableaux ci-après.

1) Paramétrage LAN

Objet : Ce menu vous permet de visualiser l'adresse IP et le masque de sous-réseau de votre réseau local (LAN, wlan0, eth0, bth0 ...). Des paramètres par défaut sont pré-configurés.

Chaque interface (ETH, USB, WLAN, Bluetooth) définit une même plage d'adresse IP, c'est-à-dire : 192.168.1.1/24.

Champ	Signification
Adresse IP	Ce champ affiche l'adresse IP dédiée aux différentes interfaces de la Passerelle Résidentielle dans le réseau local.
Masque de sous-réseau	Ce champ affiche le masque de sous-réseau local dédié aux différentes interfaces.

2) List des entrées DHCP

Objet : Ce menu vous permet de visualiser les valeurs affectées aux différents paramétres du serveur DHCP pour chaque interface utilisée. Il permet d'activer, ou de désactiver, le serveur DHCP.

Champ	Signification
Sous-réseau	Adresse de sous-réseau IP
Masque de réseau	Masque de sous-réseau du réseau IP.
Début IP	La première adresse attribuée par le serveur DHCP. Remarque: Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.
Fin IP	La dernière adresse attribuée par le serveur DHCP. Remarque: cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.
Passerelle	Adresse IP de la passerelle.
Broadcast	Adresse IP de diffusion de sous-réseau du réseau IP.
DNS Primaire	Adresse primaire du serveur de nom de Domaine Note.党的建设 Résidentielle est configurée par défaut pour replir la fonction de relais DNS
DNS Secondaire	Adresse secondaire du serveur de nom de Domaine
Durée d'activation	Période de Disponibilité (en jours) de chaque adresse IP attribuée. La valeur par défaut affichée est 7 (jours).

Les valeurs qui s'affichent dans les différents champs sont dédiées à une interface.

Boutons "Démarrer / Arrête"

Bouton	Signification
Démarrer	Cliquez sur ce bouton pourmettre "En Service"le serveur DHCP ; le boutonArrêtér s'affiche.
Arrêtér	Cliquez sur ce bouton pourmettre"Hors Service"le serveur DHCP ; le boutonDémarrer s'affiche.

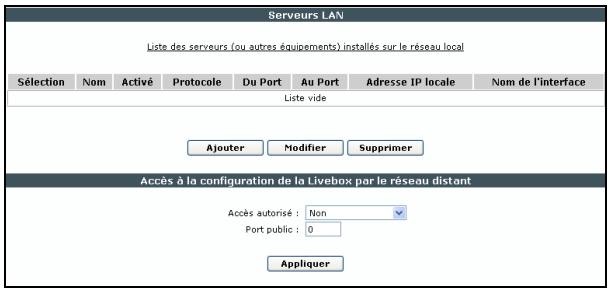

5.5.3 Serveurs LAN

Objet: Ce menu vous permet d'une part de contrôler l'accès à la configuration de votre Passerelle Résidentielle depuis Internet, et d'autre part, d'autorisier l'hébergement de serveurs dans votre LAN.

Cliquez sur le menu Serveurs LAN.

L'écran ci-contre apparait.

1) Accès à la configuration du routeur par le réseau distant

Champ	Signification	Valeur par défaut
Accès autorisé	Sélectionnez Oui pour autoriser l'accès aux écrans de configuration de votre Passerelle Résidentielle depuis Internet.Sélectionnez Non pour interdire ce type d'accès. Par défaut, l'accès n'est pas autorisé.	Non
Port public	Renseignez ce champ avec la valeur du port TCP permettant l'accès à votre Passerelle Résidentielle (valeur comprise entre 1 et 65 535).	0

Pour des raisons de sécurité, il est recommendé de laisser cet accès fermé (Accès autorisé à Non).

2) List des serveurs installés sur le réseau local

Bouton "Ajouter"

Afin d'autoriser l'accès depuis Internet à un serveur installé sur votre réseau local, il est nécessaire:

1) D'indiquer à la Passerelle Résidentielle l'adresse de l'ordinateur qui héberge le serveur afin qu'elle redirige vers cet ordinateur les requêtes qu'elle recoit. Nous vous conseillons de donner une adresse IP fixe à votre serveur.
2) D'autoriser (à l'aide de filters IP) les requêtes reçues à entrer sur votre réseau local. En effet par défaut le Pare-feu de la Passerelle Résidentielle est activé et interdit les connexions venant d'Internet.

Cette configuration est à réaliser une fois pour chaque serveur ou ordinateur qui utilise ces logiciels. Pour la réaliser, il faut que la connexion avec votre FAI soit établie (c'est à dire que l'on puisse surfer).

Ajouter pour ajouter un serveur sur votre LAN.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après) puis cliquez sur Appliquer pour prendre en compte

la saisie.

Champ	Signification
Nom du serveur	Indiquez le nom de votre serveur (par exemple Serveur_01). Remarque: Vous pouvez donner un nom de votre choix.
Accès Activé	Sélectionnez Oui pour activer le serveur et Non pour le désactiver dans la liste déroulante.
Protocole	Sélectionnez le protocole de la couche Transport que vous désirez utiliser (TCP ou UDP). Veuillez consulter le tableau ci-après pour plus d'informations.
Du port	Début de la plage de port utilisé par votre serveur, ou numéro du port unique. Veuillez consulter le tableau ci-après pour plus d'informations.
Au port	Fin de la plage de port utilisé par votre serveur.
Adresse IP Locale	Saisissez l'adresse IP de votre serveur sur votre LAN. Elle doit appartenir à la plage d'adresse qui correspond à l'interface utilisée pour relier votre serveur au réseau local (voir §5.5.2).

Il est impératif de sauvegarder les configurations que vous venez de spécifique avant de redémarrer votre Livebox.

En cas d'omission, les informations correspondantes serontient perdues.

La configuration précédemment désigne peut être requise si vous souhaitez héberger un serveur de type ftp, http, email... dans votre LAN.

Suivant le type de serveurs que vous souhaitez installer, les paramètres à indiquer sont différents :

	Accès Serveur FTP privé depuis Internet	Accès Serveur HTTP privé depuis Internet
Protocole	TCP	TCP
Port	20 ou 21	80

Pour supprimer un serveur LAN de la liste ou modifier ses paramètres, il est impératif de le sélectionner en cochant la case Sélection.

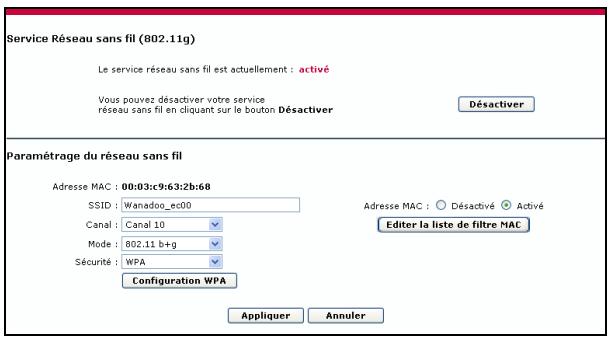

5.5.4 Réseau sans fil (selon version)

Votte Passerelle Résidentielle offre un service de Point d'Accès reseau sans fil selon la norme 802.11b et 802.11g.

Objet: Ce menu permet de configurer tous les paramétres d'un réseau sans fil (Wi-Fi), d'activer ce réseau et de filtrer toutes les adresses MAC.

5.5.4.1 Ajout d'un ordinateur dans le réseau sans fil et configuration

La configuration par défaut de votre Passerelle Résidentielle est optimisée pour requérir un minimum d'interventions de configuration.

Cependant, you pouvez personneliser votre passerelle avec vos propres parametes, en utilisant les informations du §.5.5.4.3.

1. Ajout d'un ordinateur

La Passerelle Résidentielle utilise l'adresse MAC (pour plus d'informations se reporter au §5.5.4.2) du composant réseau sans fil 802.11b ou 802.11g de votre ordinateur pour le faire figurer dans la liste des stations autorisées à communiquer sur le réseau sans fil.

L'adresse MAC d'un ordinateur peut être ajoutée dans la liste d'adresses MAC autorisées automatiquement.

Pour cela, appuyez sur le bouton d'association (marquage REG). La Passerelle Résidentielle passée en mode association, levoyant WiFi / Bluetooth clignote. Configurez le SSID et la clé WEP sur cet ordinateur et utilisez l'ordinateur ensuite pour vous connecter à la Passerelle Résidentielle en WiFi.

Le SSID et la clé de cryptage WEP, proposés par défaut, figurent sur le coffret et également sur les emballages du produit et du CD ROM d'installation de votre Passerelle Résidentielle ("Livebox®").

La Passerelle Résidentielle autorise cette configuration pendant une période de cinq minutes. Durant cette période, le clignotement duvoyant se maintain et vous indique que la passerelle est disponible pour recevoir les paramétres de votre ordinateur.

Si nécessaire, vous pouvez appuyer de nouveau sur le bouton pouvoir REG pour-disposer de périodes supplémentaires de cinq minutes pour poursuivre la configuration.

2. Configuration

Si le module de communication radio 802.11b ou 802.11g utilisé par votre ordinateur est un accessoire SAGEM, insérez le CD d'installation dans votre lecteur et paramétrrez le SSID et la clé de cryptage WEP ou WPA.

Dans le cas contraire, pour configurer le SSID et la clé WEP ou WPA sur votre ordinateur, veillez consulter la documentation livrée avec votre accessoire Wi-Fi. Ces éléments sont paramétrables grâce à l'application installée avec les pilotes de votre accessoire Wi-Fi.

Sous Windows XP, cette configuration est possible via les propriétés de votre connexion sans fil.

5.5.4.2 Quelques définitions techniques

L'utilisation d'un réseau sans fil 802.11b nécessite de prendre des protections contre certaines malveillances telles que :

1) l'utilisation de la connexion Internet à l'insu du propriétaire du réseau sans fil,
2) l'esponnage des données échangées sur le réseau sans fil.

Pour vous protégger, le SAGEM F@st™ 3202 a mis en place les parades suivantes :

Contré l'utilisation de la connexion Internet à l'insu du propriétaire du réseau sans fil :

Protection par personnelisation du SSID,
- Protection par filtrage d'adresses MAC.

Contré l'esponnage des données échangées sur le réseau sans fil :

Protection par chiffrement WEP ou WPA.

SSID :

Le SSID est l'identifient de votre réseau sans fil. Pour que votre réseau sans fil fonctionne, il faut entre le même SSID sur votre Passerelle Résidentielle et sur l'ensemble des ordinateurs constituent votre réseau sans fil.

Adresse MAC :

Lorsque le filtrage par adresse MAC est activé, le SAGEM F@st™ 3202 ne laïssse passer que les données en provenance et à destination des stations prédéterminées.

Pour être connue du SAGEM F@st™ 3202, une station doit être entrée, par son adresse MAC, dans la liste des filtres MAC de la passerelle résidentielle.

L'adresse MAC est le numero d'identification des cartes reseau.

Une adresse MAC est un identifient qui identifie de manière unique une interface de réseau Ethernet.

Pour obtenir l'adresse MAC d'une carte réseau sans fil :

• sous Windows 98 : Démarrer puis Exécuter, saisir winipcfg.
• sous Windows XP, 2000, Me : Démarrer puis Exécuter, saisir cmd puis ipconfig /all. Validez par Entrée.
• Identifiez votre carte réseau sans fil dans la liste qui apparait à l'aide de la ligne «Description».
• L'adresse MAC recherche correspond à la ligne «Adresse physique». Elle est constituée de 12 caractères codés en hexadecimal (chiffres de 0 à 9 ou lettres de A à F).

WEP:

La clé WEP (Wired Equivalent Privacy) sert à crypter les informations échangées sur votre réseau sans fil, elle est partagée par l'émetteur et le récepteur du message.

Comme le SSID, cette clé WEP doit être configurée à l'identique sur chaque ordinateur de votre réseau sans fil ainsi que sur votre Passerelle Résidentielle.

Le format de la clé WEP proposé par la Passerelle Résidentielle est tel que définir par la norme IEEE 802.11b.

Les clés peuvent être de différente longueur. Plus une clé est longue et plus les données sont protégées. Deux longueurs de clés sont disponibles sur la Passerelle Résidentière:

• clé de cryptage à 64 bits,
• clé de cryptage à 128 bits.

Une clé de cryptage à 64 bits est constituée de 5 × 2 caractères codés en hexadécimal (chiffres de 0 à 9 ou lettres de A à F).

Une clé de cryptage à 128 bits est constituée de 13 × 2 caractères codés en hexadécimal (chiffres de 0 à 9 ou lettres de A à F).

Dans la documentation des péripériques 802.11b, la clé de cryptage à 64 bits est parfois appelée clé de cryptage à 40 bits. En effet elle est constituée de 40 bits à configurer dans la Passerelle Résidentielle et les stations, et de 24 bits qui sont généres automatiquement et transmis dans le message échangé.

De même la clé de cryptage à 128 bits est parfois appelée clé de cryptage à 104 bits.

Remarque: La clé sélectionnée sera systématiquement utilisée par la Passerelle Résidentielle pour chiffrer les messages à émettre. Le message émis est constitué des données chiffrées et du numéro de la clé (clé n°1, 2, 3 ou 4) qui a servi au chiffrement. Pour que la station puisse déchiffrer le message reçu, il est donc nécessaire qu'elle ait la même clé configurée au même numéro.

WPA :

WPA (Wireless Protected Access) est une norme qui inclut des mécanismes de cryptage et de contrôle d'accès. Elle est d'une grande efficacité en matière de sécurité.

WPA utilise les protocôtes de cryptage AES (Advanced Encryption Standard) et TKIP (Temperal Key Integrity Protocol). Ce dernier, le plus couramment usité, utilise un'algorithmé plus puissant que celui utilisé pour le WEP (Wired Equivalent Privacy).

Contrairement au cryptage WEP, la clé de 128 bits est changée dynamiquement ; ce qui rend plus difficile le piratage.

Pour configurer votre WPA (cf. § 5.5.4.3), vous devez sélectionner un protocole puis saisir une phrase.

5.5.4.3 Configuration du réseau sans fil sur votre Passerelle Résidentière (selon version)

Cliquez sur le menu Réseau sans fil.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après).

1) Service Réseau sans fil (802.11g)

La partie supérieure de l'écran affiche l'état activé ou désactivé du réseau sans fil, résultat de la première sélection opérée en cliquant le bouton Activer / Désactiver localisé dans la zone supérieure de l'écran.

Le bouton Activer / Désactiver prend le nom de la commande permettant le changement d'etat :

Activer, lorsquelereseauestdésactivé.

Désactiver, lorsqu'el réseau est activé.

Par défaut, le réseau sans fil 802.11 est activé.

Désactiver
permet d'éteindre le réseau sans fil 802.11.

2) Désactivation / Activation du service Réseau sans fil

Bouton	Signification
Déscientiver	Cliquez sur ce bouton pour désactiver votre service "réseau sans fil"; le bouton Activer s'affiche.
Activer	Cliquez sur ce bouton pour activer votre service "réseau sans fil"; le bouton Déscientiver s'affiche.

3) Paramétrage Réseau sans fil

Objet : Ce menu permet de configurer les paramètres essentiels de votre réseau sans fil (WLAN) 802.11 et de configurer certains paramètres de sécurité.

Cet écran n'est disponible que si la fonction "Réseau sans fil" est activée dans votre Passerelle Résidentielle. Consultez votre Fournisseur pour plus d'informations.

Champ	Signification	Valeur par défaut
SSID	Le champ SSID est personnelisé pour votre Passerelle Résidentielle. Il est indiqué sur l'étiquette collée sur le coffret et sur les emballages du CD et du produit.	Wanahoo_xxxx Exemple: Wanahoo_f9b9
Canal	Sélectionnez le canal souhaité dans la liste déroulante (canal 1 à canal 13). Par exemple, le canal "10" correspond à la fréquence de 2457 MHz. Conformez-vous aux règles de Déclaration CE de conformité / Radioénémerées en Annexe B au paragraphe B.2.	10
Mode	Permet de désirir le mode 802.11 g ou 802.11 b+g. En mode 802.11 g, votre Passerelle Résidentielle poursra communier exclusivement avec des clients 802.11g, aucune communication ne poursra avoir lieu avec des clients 802.11b. Ce mode permet d'améliorer les débits lorsque des clients 802.11g sont utilisés. En mode 802.11 b+g, le point d'accès poursra communier avec des clients 802.11g et 802.11b. Les performances des clients 802.11g sont alors limitées.	802.11 b+g
Filtre MAC	Cliquez sur Désactivé ou Activé pour respectivement désactiver ou activer le filtrage MAC.	Activé
Sécurité	Permet de sélectionner dans la liste déroulante : Aucune Aucune protection n'est assuré sur le réseau sans fil. WEP Activation du chiffrement WEP (Wired Equivalent Privacy). En sélectionnant "WEP", le bouton Configuration WEP apparaît. WPA Activation du WPA (Wireless Protected Access). En sélectionnant "WPA", le bouton Configuration WPA apparaît.	WEP

Voudevez préalablement activer la protection WPA en selectionnant WPA dans le champ "Securite" avant de cliquer sur le bouton Configuration WPA pour configurer cette fonction.

Cliquez sur le bouton

Configuration WPA

L'écran ci-contre apparait. Renseignez les champs affichés à l'écran (voir tableau ci-après).

Champ	Signification	Valeur par défaut
Passphrase	Saisissez un vocable (8 à 64 caractères alphanumeric). • Conserve la phrase de cryptage dans un endroit sûr. • Evitez de la noter dans un fichier qui se trouverait sur votre ordinateur.	password
Encrypted	Sélectionné le mode de cryptage TKIP ou AES.	TKIP

La phrase de cryptage WPA sert à crypter les données qui circulent sur votre réseau sans fil.

Configurez tous les ordinateurs associés à votre réseau sans fil avec la même phrase de cryptage WPA.

Pour que la protection soit plus efficace (clé difficilement décryptable).
Cette phrase doit impérativement être :

supérieure à 20 caractères.
- composée de mots qui ne doivent pas exister dans le dictionnaire.

Vous doivent préalablement activer le chiffrement WEP en sélectionnant WEP dans le champ "Sécurité" avant de cliquer sur le bouton Configuration WEP pour configurer le chiffrement WEP.

Cliquez sur le bouton

Configuration WEP

L'écran ci-contre apparait. Renseignez les champs affichés à l'écran (voir tableau ci-après).

Champ	Signification	Valeur par défaut
Type de WEP	Sélectionnez 64 bit ou 128 bit pour respectivement un chiffrement à 64 bits ou à 128 bits.	128 bit
Clé	• La clé WEP indiquée est personnalisée pour votre Passerelle Résidentielle. • Elle est indiquée sur l'étiquette collée sur le coffret et sur les emballages du CD-ROM et du produit. • Vous pouvez modifier les clés en les saissant directement dans les cases. • Les caractères sont «0» à «9» et «A» à «F」. • Conserve les clés notées dans un endroit sûr. • Evitez de les notes dans un fichier qui se trouverait sur votre ordinateur.	Personnalisée

La clé WEP sert à crypter les données qui circulent sur votre réseau sans fil.

Configurez tous les ordinateurs associés à votre réseau sans fil avec la même clé WEP.

Bouton "Editor la liste de contrôle MAC"

La fonction filtrage des adresses MAC permet de limiter le nombre d'ordinateurs ayant accès à votre réseau sans fil.

Cliquez sur le bouton

Editor la liste de contrôle MAC

Pour afficher la liste des adresses MAC des clients stations connectés au réseau sans fil.

L'écran ci-contre apparait.

Pour ajouter une adresse MAC :

Renseignez les champs affichés à l'écran (voir tableau ci-après).

Champ	Signification	Valeur par défaut
Permettre仅仅 aux ordinateurs listés d'accéder au réseau sans fil ou Interdire l'accès au réseau sans fil aux ordinateurs listés	Sélectionnez une de ces cases : Seuls les ordinateurs dont l'adresse MAC de l'accèsaire de réseau sans fil est dans la liste peuvent utiliser le réseau sans fil, les autres sont rejetés. Les ordinateurs dont l'adresse MAC de l'accèsaire de réseau sans fil est dans la liste ne peuvent pas utiliser le réseau sans fil.	Permettre仅仅 aux ordinateurs listés d'accéder au réseau sans fil
Adresse MAC	Saisissez les adresses MAC à filtrer (adresses des ordinateurs autorisés à se connecter au réseau sans fil), puis cliquez sur le bouton Ajouter	-
Effacer	Cliquez sur ce bouton pour effacer une adresse MAC (voir icône avertissement).
Tout effacer	Cliquez sur ce bouton pour effacer toutes les adresses listées.

Pour effacer une adresse MAC, il est impératif de la seLECTIONner en cochant la case Sélection.

Une fois la configuration de votre réseau sans fil sur votre Passerelle Résidentielle terminée, n'oubliez pas de sauvegardner la configuration.

Pour ce faire :

• Cliquez sur Sauver, dans le menu Sauver / Redémarrer accessible dans la colonne à gauche de l'écran.
• Ou selectionnez le menu (Basic) Sauver / Effacer / Redémarrer, accessible à partir de la barre horizontale située sous "livebox", puis Cliquez sur le bouton Sauver.

5.5.5 Sauver / Effacer / Redémarrer

Cliquez sur le menu Sauver / Effacer / Redémarrer.

L'écran ci-contre apparait.

Sauver	Permet de sauvégarder les paramètres de configuration courante dans la mémoire permanente de votre Passerelle Résidentielle.
Effacer	Permet d'effacer les paramètres actuels et de recouvrer les paramètres par défaut de votre Passerelle Résidentielle.
Redémarrer	Permet de redémarrer votre Passerelle Résidentielle.

Pour recouvrer les paramètres par défaut, il est impératif de redémarrer votre SAGEM F@st™ 3202.

5.6 Configuration de votre Passerelle Résidentière: Rubrique "Configuration Avancée ..."

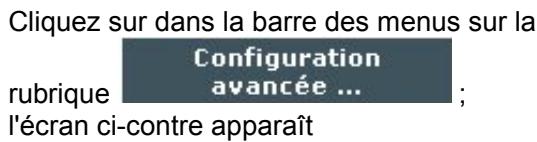

Les menus de la rubrique "Configuration Avancée" donnent accès aux paramètres détaillés de la passerelle résidentielle, leur utilisation est destinée aux utilisateurs experimentés.

La barre des menus de la rubrique "Configuration Avancée" se substitue à la barre des menus de la rubrique Menu Basic.

Un bouton Menu basic ... apparaît à l'extreme droit de la barre des menus de la rubrique "Configuration Avancée". Cliquez sur ce bouton pour returner à la rubrique Menu Basic ....

Les menus de cette rubrique s'affichent de gauche à droite de l'écran de bienvenue comme suit :

• Bluetooth (cf. 5.6.1),
• Parefeu (cf. 5.6.2),
  Réseau (cf. 5.6.3),
  Ligne ADSL (cf. 5.6.4),
  Statistiques (cf. 5.6.5),
• Outils (cf. 5.6.6).

5.6.1 Bluetooth

Objet : La norme Bluetooth permet une interconnexion radio de faible puissance à faible distance entre des ordinateurs, des PDAs (Personal Digital Assistant), des péripériques (imprimantes), des téléphones, des FAX, des lecteurs audio numériques.

Ce menu comporte deux sous-menus :

• Identité (cf. 5.6.1.1),
• Sécurité (cf. 5.6.1.2).

5.6.1.1 Identité

Cliquez dans le menu Bluetooth, puis selectionnez dans la liste déroulante le sous-menue Identité.

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Mon nom Bluetooth	Saisissez un nom pour votre réseauBluetooth.	Wanadoo_xxxx

5.6.1.2 Sécurité

Clique dans le menu Bluetooth, puis selectionnez dans la liste déroulante le sous-menue Sécurité.

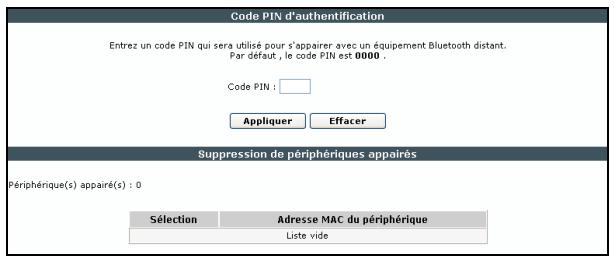

L'écran ci-contre apparait.

1) Code PIN d'authentication

Champ	Signification	Valeur par défaut
Code PIN	Saisissez un code PIN d'authentication de façon à pouvoir appairer un équipement Bluetooth distant.	0000

2) Suppression des périhériques appairés

Sélectionnez dans la liste, le périphérique que vous poulez supprimer puis cliquez sur le bouton Supprimer.

5.6.2 Parefeu

Objet : Cette fonction permet d'exercer un contrôle des accès de la Passerelle Résidentielle dans le but de la protégger des attaques extérieures.

Ce menu comporte trois sous-menus :

• Contrôle d'accès (cf. § 5.6.2.1),
  Politiques (cf. § 5.6.2.2),
  NAT (cf. § 5.6.2.3).

Un exemple de politique à creer est donné au § 5.6.2.4.

L'application de filters sur les interfaces LAN peut entrainer une impossibilité d'accès à l'interface de configuration de la Passerelle Résidentielle.

Si vous rencontre ce problème, veuilles remetre la passerelle en configuration usine en utilisant le bouton "Reset" (RST).

La procEDURE de return à la configuration usine est décrite au .A.5

5.6.2.1 Contrôle d'accès

Clique dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menue Contrôle d'accès.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après).

Bouton "Ajouter"

Ajouter Ajouter pour configurer un accès.

L'écran ci-contre apparait.

Champ	Signification
Nom de l'utilisateur	Saisissez un nom d'utilisateur
Mot de passer	Entrez un mot de passer
Services	Sélectionnez le mode d'accès autorisé en cochant la case du champ approprié : Configuration par HTTP (HTTP), Mise à jour par FTP.
Permissions	Sélectionnez Ordinaire (lecture seulement) ou Administration (lecture et modification).

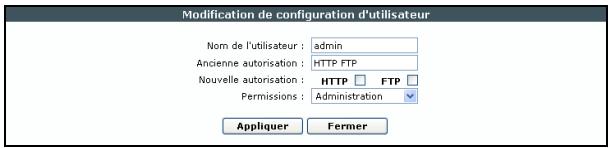

Bouton "Modifier"

Cliquez sur Modifier pour modifier les droits d'un utiliser.

L'écran ci-contre apparait.

Champ	Signification
Nom de l'utilisateur	Non modifiable
Ancienne autorisation	Non modifiable
Autorisation	Sélectionnez le mode d'accès autorisé : configuration par HTTP (HTTP), mise à jour par FTP.
Permissions	Sélectionnez Ordinaire (lecture seulement) ou Administration (lecture et modification).

Pour modifier les droits d'un utiliser, il est impératif de le selectionner en cochant la case Sélection.

Bouton "Changer le mot de passer"

Cliquez sur

Changer le mot de passer

pour changer le mot de passer

L'écran ci-contre apparait.

Champ	Signification
Ancien mot de passer	Entrez l'ancien mot de passer.
Nouveau mot de passer	Entrez un nouveau mot de passer.
Confirmer le nouveau mot de passer	Confirmez le nouveau mot de passer.

Pour Supprimer un utilisateur ou changer le mot de passer d'un utilisateur, il est impératif de le sélectionner en cochant la case Sélection.

5.6.2.2 Politiques

Ce sous-menu donne accès aux commandes de configuration, d'activation ou de désactivation du Parefeu (Firewall).

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu Politiques.

L'écran ci-contre apparait et affiche la liste des filtres IP configurés.

Champ	Signification
Interface de réception	Nom de l'interface de réception : eth0, usb0, ph0, wlan0, ppp(0), ou n'importe laquelle (Toute)
Interface de transmission	Nom de l'interface de transmission : eth0, usb0, ph0, wlan0, ppp(0), ou n'importe laquelle (Toute)
Liste des politiques	Le tableau suivant précise l'ensemble des paramètres configurable pour une interface sélectionnée dans la liste.

Bouton "Ajouter"

Voudevez obligatoirement selectionner une interface (réception et transmission).

Lechoix de l'interface ne doit enaucun cas se porter sur Toute.

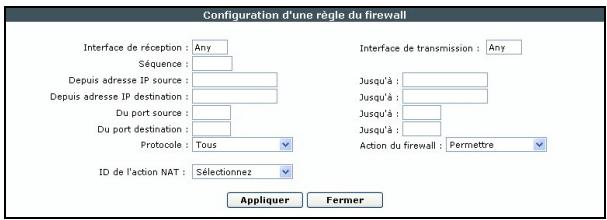

Ajouter pour ajouter une rege de filtrage, l'écran ci-contre apparait.

Champ	Signification
Séquence	Saisissez une priorité de règle de filtrage (Nombre le plus petit pour la règle la plus prioritaire).Remarque : Le nombre de séquence doit toujours être pair de manière à faciliter l'insertion de nouvelles règes(les règles créées sont numérotées de nouveau avec des valeurs impaires).La séquence 0 rend la règle de filtrage plus prioritaire sur toutes celles existantes.
Depuis Adresse IP source	Pour sélectionner uniquement une adresse IP source, saisissez la dans le champ Depuis Adresse IP source.
Jusqu'à	Pour sélectionner une plage d'adresses IP source, saisissez en premier lieu l'adresse IP source de début de plage dans le champ Depuis Adresse IP source ensuite celle de fin de plage dans le champ Jusqu'à.
Depuis Adresse IP destination	Pour sélectionner uniquement une adresse IP destination, saisissez la dans le champ Depuis Adresse IP destination.
Jusqu'à	Pour sélectionner une plage d'adresses IP destination, saisissez en premier lieu l'adresse IP destination de début de plage dans le champ Depuis Adresse IP destination ensuite celle de fin de plage dans le champ Jusqu'à.
Depuis Port source	Pour sélectionner uniquement un Port source, saisissez le dans le champ Depuis Port source.Pour sélectionner une plage de ports source, saisissez en premier lieu le port source de début de plage dans le champ Depuis Port source ensuite celui de fin de plage dans le champ Jusqu'à.
Jusqu'à
Depuis Port destination	Pour sélectionner uniquement un Port source de départ, saisissez le dans le champ Depuis Port destination.
Jusqu'à	Pour sélectionner une plage de ports source de départ, saisissez en premier lieu le port source de début de la plage dans le champ Depuis Port destination ensuite celui de fin de plage dans le champ Jusqu'à.
Protocole	Sélectionnez l'un de ces protocoles : TOUS, TCP, UDP, ICMP, GRE, AH, ESP.
Action du Firewall	Permettre : Autorise les paquets à traverser la passerelle résidentielle.Interdire1: Empêche les paquets de traverser la passerelle résidentielle sans envoyer de message vers l'émetteur de paquet.
ID de l'action NAT	Sélectionnez dans la liste déroulante l'identifiant de l'action NAT appliqué au Firewall (voir Nota).

Note: Si uniquement "Sélectionnez" apparait dans la liste déroulante, cela indique qu'aucune action n'a été créé (pour creer une action NAT, se reporter à l'onglet "Politique basée sur NAT" du sous-menu NAT du menu Parefeu).

Pour une meilleure compréhension de la configuration du pare-feu, se reporter à l'exemple donné au § 5.6.2.4.

Bouton "Lister"

Selectionnez préalablement une interface de réception et une interface de transmission puis cliquez sur Lister pour afficher la liste des Filtres IP configurés des interfaces sélectionnés.

Cliquez sur le bouton pour afficher la liste des Filtres IP configurés, l'écran ci-contre apparait.

Pour obtenir la liste de toutes les interfaces, sélectionné Toute.

Bouton "Désactiver le Firewall/ Activer le Firewall"

Clique sur le bouton Désactiver le Firewall pour désactiver le Filtre IP sélectionné ; le bouton affiche désormais Activer le Firewall. Clique sur ce bouton pour activer le Filtre IP selektionné.

Bouton "Politique par défaut"

Cliquez sur le bouton Politique par défaut pour visualiser les règles de filtrages pré-configurées du système.

5.6.2.3 NAT

NAT est une fonction configurable de traduction d'adresse IP qui s'appliquera aux interfaces de la Passerelle Résidentielle que vous aurez activées pour cette fonction.

Plusieurs configurations de la fonction de traduction, les actions NAT, sont paramétrables et peuvent être activées comme indiqué au paragraph 2) ci-dessous.

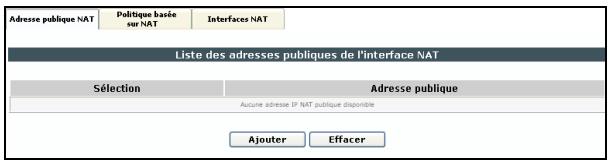

1) Adresse publique NAT

Clique dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Adresse publique NAT.

L'écran ci-contre affiche la liste des adresses publiques qui ont été ajoutées.

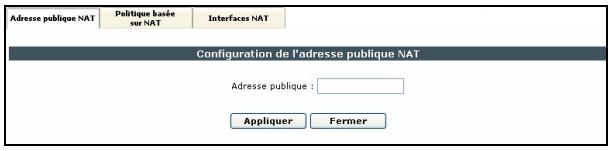

Bouton "Ajouter"

Cliquez sur le bouton

pour ajouter des adresses publiques NAT.

Ajouter

Champ	Signification
Adresse publique	Saisissez une adresse WAN statique.

2) Politique basée sur NAT

Cliquez dans le menu Parefeu, puis sélectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Politique basée sur NAT.

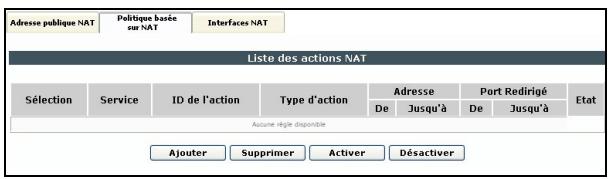

L'écran ci-contre affiche la liste des actions.

Bouton "Ajouter"

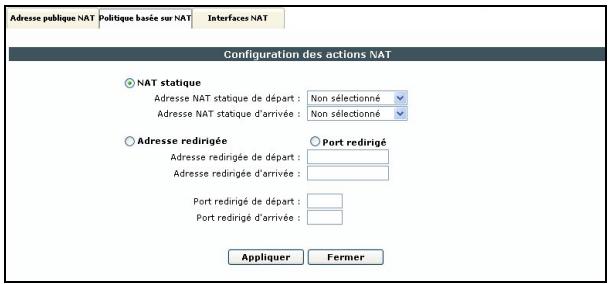

Ajouter pour ajouter une action NAT sur une adresse statique.

Champ	Signification	Valeur par défaut
NAT statique
Adresse NAT statique de départ	Saisissez une adresse NAT statique de départ.	Non sélectionné
Adresse NAT statique d'arrivée	Saisissez une adresse NAT statique d'arrivée	Non sélectionné
Adresse redirigée
Adresse redirigée de départ	Saisissez une adresse redirigée de départ.	-
Adresse redirigée d'arrivée	Saisissez une adresse redirigée d'arrivée.	-
Port redirigé
Port redirigé de départ	Saisissez un port redirigé de départ.	-
Port redirigé d'arrivée	Saisissez un port redirigé d'arrivée.	-

Bouton	Signification
Activer	Cliquez sur ce bouton pour activer une action NAT sélectionnée.
Déactiver	Cliquez sur ce bouton pour désactiver une action NAT sélectionnée.

3) Interfaces NAT

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Interfaces NAT.

L'écran ci-contre affiche la liste des entrées NAT statiques configurées. Une entrée NAT statique permet de translater toutes les adresses d'une plage d'adresse locale (adresse source) en une adresse publique.

Cliquez dans la colonne Sélection, sur la ligne correspondant à l'interface dont vous souhaitez modifier l'état NAT

Liste des entrées des interfaces NAT
Sélection	Interface	Etat du NAT
○	eth0	Déactivé
○	eth1	Déactivé
○	eth2	Déactivé
○	eth3	Déactivé
○	ph0	Déactivé
○	vif0	Déactivé
○	vif1	Déactivé
○	vif2	Déactivé
○	vif3	Déactivé
○	vif4	Déactivé
○	vif5	Déactivé
○	vif6	Déactivé
○	vif7	Déactivé
○	wlan0	Déactivé
○	bth0	Déactivé
○	usb0	Déactivé
○	atm0	Déactivé
○	atm1	Déactivé
○	atm2	Déactivé
○	atm3	Déactivé
○	atm4	Déactivé
○	atm5	Déactivé
○	atm6	Déactivé
○	atm7	Déactivé
○	ppp0	Déactivé
○	ppp1	Déactivé
○	ppp2	Déactivé
○	ppp3	Déactivé
○	ppp4	Déactivé
○	ppp5	Déactivé
Désactiver Activer

Boutons "Désactiver" et "Activer"

Bouton	Signification
Désactiver	Cliquez sur ce bouton pour désactiver NAT sur une interface (ethx, ph0, vifx, wlan0,bth0, usb0, atmx et pppx).
Activer	Cliquez sur ce bouton pour appliquer la fonction de traduction d'adresse IP NAT à l'interface que vous avez préalablement sélectionnée (ethx, ph0, vifx, wlan0,bth0, usb0, atmx et pppx).

Pour Désactiver ou Activer NAT sur une interface, il est impératif de la sélectionner en cochant la case idoine dans la colonne Sélection.

5.6.2.4 Exemple de politique à creator

Requête: Permettre à un ordinateur distant (Adresse : 192.168.0.122) de configurer la passerelle résidentielle SAGEM F@st™ 3202 en mode HTTP (mode de transmission TCP ; port 80) sur une interface IP/PPP (ppp0 / port 9080).

Solution : Créer une politique de pare-feu (Firewall) en configurant :

une action NAT par sélection de l'onglet "Politique basée sur NAT" du sousmenu NAT,
puis une politique de pare-feu (Firewall) par sélection du sous-menue "Politiques".

1) Configuration d'une action NAT

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Politique basée sur NAT.

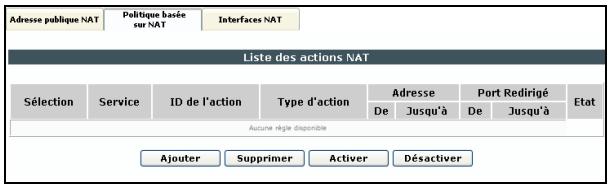

L'écran ci-contre affiche la liste des actions.

Cliquez sur le bouton

pour ajouter une action NAT sur une adresse statique.

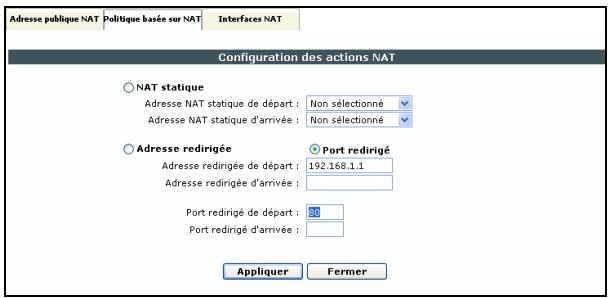

Sélectionnez Port rédirige pour configurer l'adresse et le port rédiriges.
Saisissez 192.168.1.1 dans le champ Adresse redirigée de départ.

L'adresse redirigée 192.168.1.1 est celle de la passerelle résidentielle SAGEM F@st™ 3202.

Saisissez 80 dans le champ Port redirigé de départ.

Le port redirigé 80 est celui dédié au mode HTTP associé au protocole TCP (voir onglet "Politiques").

Cliquez sur le bouton Applique pour prendre en compte la saisie.

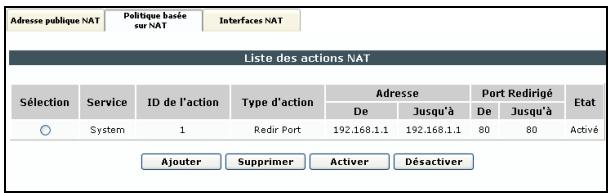

L'écran ci-contre apparait.

Une ID de l'action a ete createe : "1".

L'action a eté activée (Activé).

2) Configuration d'une politique de pare-feu

Cliquez dans le menu Parefeu, puis seLECTIONnez dans la liste déroulante le sous-menue Politiques.

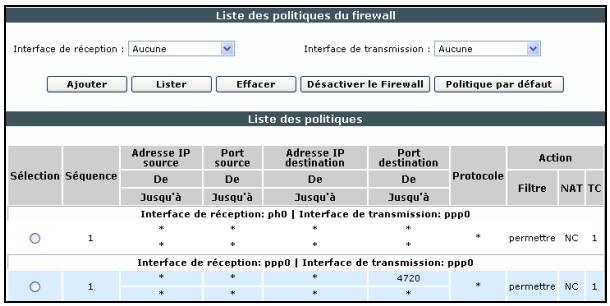

L'écran ci-contre apparait et affiche la liste des filtres IP configurés.

Interface de réception	Sélectionnez ppp0
Interface d'émission	Sélectionnez ppp0

Ajouter pour ajouter une politique de pare-feu (règle de filtrage), l'écran ci-contre apparait.

Champ	Action	Valeur saisie
Séquence	Saisissez la priorité de politique de pare-feu (règle de filtrage).	2
Depuis Adresse IP source	Saisissez l'adresse IP source.	192.168.0.122
Depuis Port Destination	Saisissez le port de destination.	9080
Protocole	Sélectionnez le protocole.	TCP
Action du Firewall	Sélectionnez Permettre pour autoriser les paquets à traverser la passerelle résidentielle. ou Séslectionnez Interdire pour interdire aux paquets de traverser la passerelle résidentielle	Permettre
ID de l'action NAT	Séslectionnez dans la liste déroulante l'identifiant de l'action NAT appliqué au Firewall que vous avez créé précédemment.	1

Cliquez sur le bouton pour prendre en comp

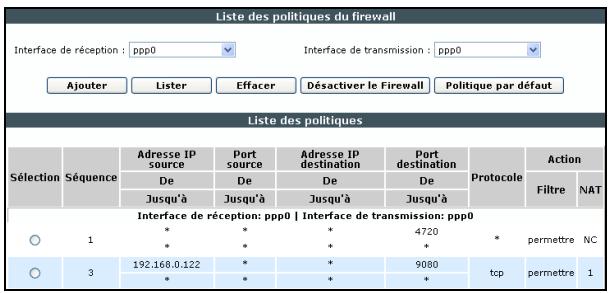

L'écran ci-contre apparait.
Une série a été créé : "3".

5.6.3 Réseau

Ce menu comporte trois sous-menus :

Relais DHCP (cf. 5.6.3.1),
Relais DNS (cf. 5.6.3.2),
Routage (cf. 5.6.3.3).
DynDNS (cf. 5.6.3.4).

5.6.3.1 Relais DHCP

Objet : Ce sous-menu permet d'activer ou de désactiver le serveur Relais DHCP.

Cliquez dans le menu Reseau, puis selectionnez dans la liste déroulante le sous-menu Relais DHCP.

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Adresse IP	Saisissez l'adresse IP du serveur DHCP vers lequel la Passerelle Résidentielle doit relayer les requêtes DHCP.	-
Relais DHCP	Sélectionnez Désactivé ou Activé dans la liste déroulante pour respectivement désactiver ou activer le relais DHCP.	Désactivé

L'activation du relais DHCP désactive automatiquement le ou les serveurs DHCP configurés et activités préalablement sur la Passerelle Résidentière.

5.6.3.2 Relais DNS

Objet : Ce sous-menu permet d'activer ou de désactiver le serveur Relais DNS.

Clique dans le menu Réseau, puis selectionnez dans la liste déroulante le sous-menu Relais DNS.

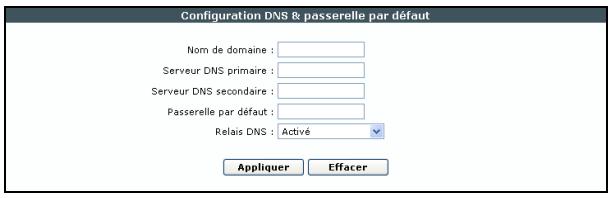

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Nom du domaine	Saisissez un nom de Domaine.	-
Serveur DNS primaire	Saisissez l'adresse IP du premier serveur DNS de votre Fournisseur d'Accès à Internet (FAI).	-
Serveur DNS secondaire	Saisissez l'adresse IP du second serveur DNS de votre Fournisseur d'Accès à Internet (FAI).	-
Passerelle par défaut	Saisissez l'adresse IP de la passerelle par défaut.	-
Relais DNS	Sélectionnez Activé ou Désactivé dans la liste déroulante pour respectivement activer ou désactiver le relais DNS.	Activé

Par défaut, le relais DNS acquires automatiquement ces paramètres, lors de l'établissement de la connexion avec le Fournisseur d'Accès à Internet.

5.6.3.3 Routage

Objet: Ce sous-menu permet de configurer des routes statiques et d'afficher la table de routage.

Cliquez dans le menu Réseau, puis selectionnez dans la liste déroulante le sous-menue Routage.

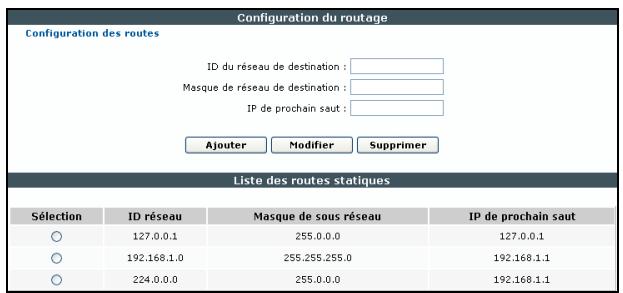

L'écran ci-contre apparait.

Champ	Signification
ID du réseau de destination	Adresse de sous-réseau
Masque de réseau de destination	Masque de sous-réseau
IP du prochain saut	Adresse du prochain saut

Pour Ajouter une route, saississez les paramètres de la route à ajouter puis

Ajouter cliquez sur le bouton

Pour Modifier ou Supprimer, il est impératif de préalablement Sélectionner une route statique dans la liste des routes puis de cliquer sur le bouton idoine.

5.6.3.4 DynDNS

Objet : Permet à un internauté l'accès à votre Livebox (possédant pas d'adresse IP fixe mais seulement une entrée DNS) grâce à un fournisseur de DNS dynamique (gratuit oupayant) comme par exemple dyndns.org.

Cliquez dans le menu Réseau, puis sélectionnez dans la liste déroulante le sous-menu DynDNS.

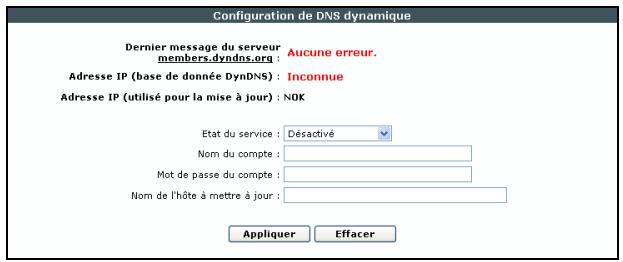

L'écran ci-contre apparait.

Champ	Signification
Dernier message du serveur members.dyndns.org	Non modifiable
Adresse IP (base deUTHINDNS)	Non modifiable
Adresse IP (utilisé pour la mise à jour)	Non modifiable
Etat du service	Sélectionnez Activé pour activer le service d'adressage dynamique (DNS dynamique) et Désactivé dans le cas contraire.
Nom du compte	Saisissez le nom du compte que vous a délivré le fournisseur de DNS dynamique.
Mot de passer du compte	Saisissez le mot de passer du compte que vous a délivré le fournisseur de DNS dynamique.
Nom de l'hôte à partager à jour	Saisissez le nom symbolique (par exemple papillon) que vous poulez attribuer à votre Livebox. C'est le nom que vous avez fourni à votre fournisseur de DNS dynamique (Remarque).

Remarque: Si vous avez transmis le nom "papillon", le fournisseur de DNS dynamique (dyndns.org) incorpore ce nom dans le nom de Domaine (papillon.dyndns.org). L'internaute qui peut acceder à votre Livebox receiveva du fournisseur de DNS dynamique l'adresse IP dynamique (transcription du nom de Domaine) de votre Livebox fournie par votre fournisseur d'accès à Internet.

5.6.4 Ligne ADSL

1) Interfaces

Objet : Ce menu permet de configurer la ligne ADSL suivant les diverses interfaces (eth0, atmx, wlan0, bth0, usb0, pppx, mer0).

Les interfaces adslo, ph0, vfx, lo0 et 10 ne sont pas configurables.

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet Interfaces.

L'écran ci-contre listant les diverses interfaces de la passerelle renseignées de leurs paramètres apparait.

Pour configurer une interface, il est impératif de la sélectionner préalablement dans la liste des interfaces.

Chaque type d'interface a ses propres paramètres.

Interface ethx

Selectionnez l'interface ethx puis cliquez sur le bouton

Configurer l'interface

pour

configurer cette interface.

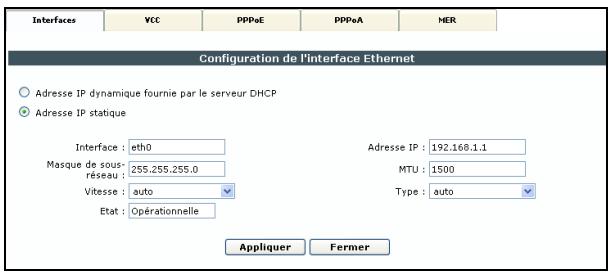

L'écran ci-contre apparait.

Champ	Signification
Adresse IP dynamique fournie par le serveur DHCP ou Adresse IP statique	Choix sélectif de l'adresse IP (dynamique ou statique).Si vous choisissez l'adresse IP dynamique, seul le champ Interface n'est pas grisé mais ne peut être modifié.(Adresse IP statique par défaut).
Interface	Nom de l'interface Ethernet (ethx par défaut) : Non modifiable.
Adresse IP	Saisissez une Adresse IP (192.168.1.1 par défaut).
Masque de sous-réseau	Saisissez un masque de sous-réseau (255.255.255.0 par défaut).
MTU	Affectez une taille maximale des données utiles des paquets IP :Valeur comprise entre 80 et 1500 exprimée en nombre d'octets (1500 par défaut).
Vitesse	Sélectionnez la vitesse de transmission de données sur Ethernet :Auto : par défaut,10 Mbps,100 Mbps.
Type	Sélectionnez le type de transmission de données sur Ethernet :Auto : par défaut,Half duplex,Full duplex.
Etat	OPERATIONNELLE : Non modifiable.

Interface wlan0

Selectionnez l'interface wlan0 puis cliquez sur le bouton

Configurer l'interface

pour

configureruneinterface.

L'écran ci-contre apparait

Champ	Signification
Interface	Nom de l'interface réseau sans fil (wlan0 par défaut) : Non modifiable.
Adresse IP	Sélectionnez une adresse IP (192.168.1.1 par défaut).
Masque de sous-réseau	Sélectionnez un masque de sous-réseau (255.255.255.0 par défaut).
Etat	Sélectionnez Activé ou Désactivé (Activé par défaut).

Interface bth0

Cette interface ne peut être configurée.

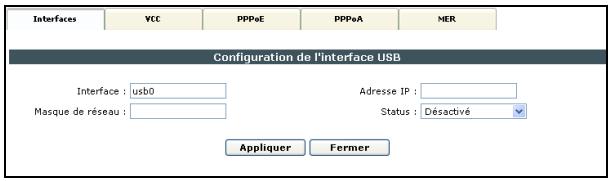

Interface usb0

Selectionnez l'interface usb0 puis cliquez sur le bouton

Configurer l'interface

pour

configureruneinterface.

L'écran ci-contre apparait

Champ	Signification
Interface	Nom de l'interface USB (usb0 par défaut) : Non modifiable.
Adresse IP	Sélectionnez une adresse IP (192.168.1.1 par défaut).
Masque de sous-réseau	Sélectionnez un masque de sous-réseau (255.255.255.0 par défaut).
Etat	Sélectionnez Activé ou Désactivé (Activé par défaut).

Interface atmx

Sélectionnez l'interface atmx puis cliquez sur le bouton

Configurer l'interface pour

configureruneinterface.

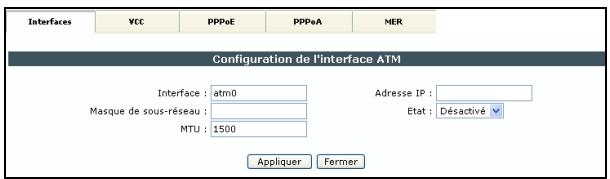

L'écran ci-contre apparait

Champ	Signification
Interface	Nom de l'interface ATM (atmx par défaut) : Non modifiable.
Adresse IP	Sélectionnez une adresse IP (Vide par défaut).
Masque de sous-réseau	Sélectionnez un masque de sous-réseau (Vide par défaut).
MTU	Affectez une taille maximale des données utiles des paquets IP : Valeur comprise entre 80 et 1500 exprimée en nombre d'octets (1500 par défaut).
Etat	Sélectionnez Désactivé ou Activé (Désactivé par défaut).

Interfaces pppx

Les interfaces pppx sont modifiables dans l'onglet PPPoA ou PPPoE.

Interface mer0

Non disponible dans cette version.

2)VCC

Clique dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet VCC.

L'écran ci-contre listant les VCCs renseignés de leurs paramétres apparait.

Bouton "Liste IPOA"

Liste IPOA

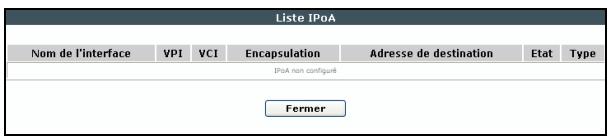

Cliquez sur le bouton Lieste IPoA pour faire apparaitre la liste des adresses IPoA.

Bouton "Effacer Encap"

Il est impératif de sélectionner préalablement un VCC dans la liste des VCCs pour activer ce bouton.

Cliquez sur le bouton Effacer Encap pour faire supprimer l'encapsulation du VCC.

Bouton "Ajouter"

Ajouter pour ajouter un nouveau VCC;I'ecran ci-contre apparait.

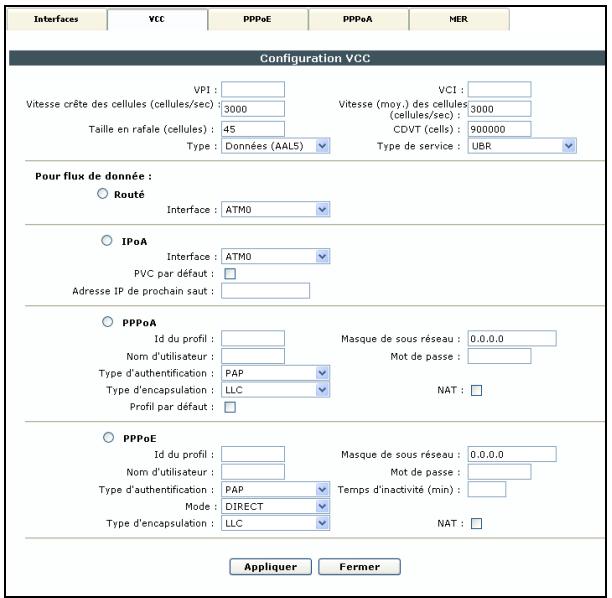

Pour ce faire :

Renseignez les champs du tableau ci-après.
Sélectionnez le mode de transmission du flux de données (Routé, IPOA, PPPoA ou PPPoE).

Champ	Signification	Valeur par défaut
VPI	Saisissez une valeur de VPI sur indication de votre Fournisseur d'Accès à Internet.	Vide
VCI	Saisissez une valeur de VCI sur indication de votre Fournisseur d'Accès à Internet.	Vide
Vitesse créée des cellules (cellules/sec)	Saisissez une Vitesse créée des cellules	3000
Vitesse (moy.) des cellules (cellules/sec)	Saisissez une Vitesse moyenne des cellules	3000
Taille en rafale (cellules)	Saisissez un nombre maximum de cellules pouvant être envoyées en rafale.	45
CDVT (cells)	Cell Delay Variation ToleranceSaisissez une variation autorisée sur le début inter-cellules.Cette valeur est exprimée en μs.	900000
Type	Sélectionnéz la couche ATM la plus appropriée au type de transmission :Données (AAL5)	Données (AAL5)
Type de service	Sélectionnéz le type de service adapté au traffic.UBR : Unspecified Bit Rate,CBR : Constant Bit Rate (le plus drasticque),RTVBR : Variable Bit Rate (Real Time),NRTVBR : Variable Bit Rate (Non Real Time).	UBR

Voutrouvez ci-après la description des différents modes de transmission du flux de données.

Routé

Champ	Signification	Valeur par défaut
Interface	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	ATM0

IPoA

Champ	Signification	Valeur par défaut
Interface	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	ATM0
PVC par défaut	Cochez la case pour creator une route par défaut.	-
Adresse IP de prochain saut	Saisissez l'adresse du prochain saut.	Vide

PPPoA

Champ	Signification	Valeur par défaut
Id du profil	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	Vide
Masque de sous-réseau	Saisissez le masque de sous-réseau.	0.0.0.0
Nom de l'utilisateur	Saisissez le nom de l'utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Mot de passer	Saisissez le mot de passer utiliser indiqué par votre Fournisseur d'accès à Internet.	Vide
Type d'authentication	Sélectionnez dans la liste déroulante le type d'authentication :PAP : Password Authentication Protocol ouCHAP : Challenge Handshake Authentication Protocol.	PAP
Type d'encapsulation	Sélectionnez dans la liste déroulante le type d'encapsulation :LLC : Logical Link Control (encapsulation avec en-tête).ouVC : Virtual Channel (encapsulation sans en-tête).	LLC
NAT	Cochez la case pour effectuer une translation d'adresses réseau.	-
Profil par défaut	Cochez la case pour configurer ce profil comme profil par défaut.	-

PPPoE

Champ	Signification	Valeur par défaut
Id du profil	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	Vide
Masque de sous-résseau	Saisissez le masque de sous-résau.	0.0.0.0
Nom de l'utilisateur	Saisissez le nom de l'utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Mot de passer	Saisissez le mot de passer Utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Type d'authentication	Sélectionnez dans la liste déroulante le type d'authentication: PAP : Password Authentication Protocol. ou CHAP : Challenge Handshake Authentication Protocol.	PAP
Temps d'inactivité (min)	Saisissez le temps d'inactivité. Cette valeur exprimée en minutes est comprise entre 1 et 35791. En l'absence de trafficpendant un certain laps de temps la session PPPoE est interrompue.	Vide
Mode	Sélectionnez dans la liste déroulante: DIRECT : La session PPPoE est directement connectée au démarrage. ou AUTO : La session PPPoE se connectèds l' apparition d'unTraffic sur la ligne.	DIRECT
Type d'encapsulation	Sélectionnez dans la liste déroulante le type d'encapsulation: LLC : Logical Link Control (encapsulation avec en-tête). ou VC : Virtual Channel (encapsulation sans en-tête)	LLC
NAT	Cochez la case pour effectuer une translation d'adresses réseau	-

Bouton "Voir la qualité du VCC"

Cliquez sur le bouton

Voir la qualite du VCC

pour afficher la

liste des différents VCCs configurés et de leur qualité de service.

Les champs affichés à l'écran sont explicités dans le tableau précédent correspondant à la configuration d'un VCC

Liste de la qualité de VCC
VPI	VCI	Type de flux	Type de service	Type de service	PCR	SCR	Taille de la rafale
8	35	Donnée	UBR	377	377	45	500000
8	38	Donnée	NRTVBR	302	302	75	500000
8	39	Donnée	CBR	75	0	0	500000
8	40	Donnée	RTVBR	1	1	45	500000
8	41	Donnée	RTVBR	1	1	45	500000
Fermer

3) PPPoE

Le mode PPPoE fait partie de la configuration par défaut du produit.

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet PPPoE.

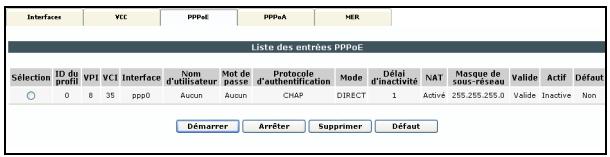

L'écran ci-contre listant les entrées PPPoE renseignés de leurs paramétres apparait.

Démarrer pour démarrer une entrée
PPPoE ou sur Arrêter pour l'arrêter.

L'écran ci-contre apparait.

Bouton

Défaut

Cette commande permet deCHOISIR le profil selectionné comme profil par défaut. Ce profil sera lancé automatiquement au démarrage.

4) PPPOA

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet PPPoA.

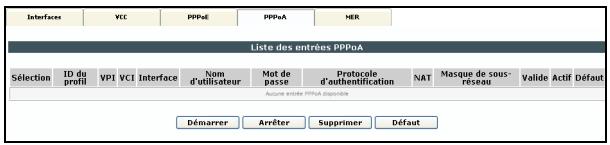

L'écran ci-contre listant les entrées PPPoA renseignés de leurs paramètres apparait.

Démarrer pour démarrer une entrée PPPoA ou sur Arréter pour l'arrête.

L'écran ci-contre apparait.

Bouton

Défaut

Cette commande permet deCHOISIR le profil selectionné comme profil par défaut. Ce profil sera lancé automatiquement au démarrage.

5) MER (MAC Encapsulated Routing)

Clique dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet MER.

L'écran ci-contre listant les diverses interfaces de la passerelle renseignés de leurs paramètres apparait.

Bouton "Configurer"

Cliquez sur le bouton Configurer pour configurer une interface MER.

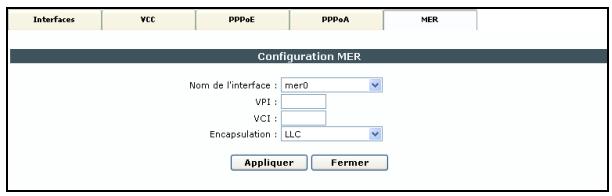

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Nom de l'interface	Nom de l'interface MER : Non modifiable.	mer0
VPI	Saisissez une valeur de VPI sur indication de votre Fournisseur d'Accès à Internet.	Vide
VCI	Saisissez une valeur de VCI sur indication de votre Fournisseur d'Accès à Internet.	Vide
Encapsulation	Sélectionnéz dans la liste déroulante le type d'encapsulation : LLC : Logical Link Control (encapsulation avec en-tête). ou VC : Virtual Channel (encapsulation sans en-tête).	LLC

Cliquez sur le bouton

Activer

pour activer une interface MER.

Le bouton Activer / Désactiver prend le nom de la commande permettant le changement d'etat :

Activer, lorsqu l'interface est désactivée.
Désactiver, lorsque l'interface est activée.

5.6.5 Statistiques

Objet : Ce menu permet d'afficher toutes statistiques de votre passerelle résidentielle.

Ce menu comporte quatre sous-menus :

• Statistiques ADSL (cf. 5.6.5.1),
• Statistiques DHCP (cf. 5.6.5.2),
• Statistiques H.323 (cf. 5.6.5.3),
  Statistiques Système (cf. 5.6.5.4).

5.6.5.1 Statistiques ADSL

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques ADSL.

L'écran de statistiques ADSL ci-contre apparait.

5.6.5.2 Statistiques DHCP

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques DHCP.

L'écran de statistiques DHCP ci-contre affiche tous les ordinateurs ayant obtenu une adresse IP, par le serveur DHCP de la passerelle résidentielle.

5.6.5.3 Statistiques H.323

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques H.323.

L'écran de statistiques H.323 ci-contre apparait.

Réinitialiser pour remettre à zéro les statistiques d'appeL.

5.6.5.4 Statistiques Systeme

Objet : Ce menu vous permet d'obtenir des statistiques sur le traffic envoyé et reçu par votre Passerelle Résidentielle.

1) Interfaces

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menu Statistiques Système puis sur l'onglet Interfaces.

L'écran ci-contre affiche les statistiques pour les différentes interfaces internes et externes (ethx, adsl0, ph0, vifx, wlan0, bth0, usb0, lo0, atmx et pppx) de votre passerelle résidentielle.

2) TCP-IP

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menu Statistiques Système puis sur l'onglet TCP-IP.

L'écran ci-contre affiche les statistiques pour les différents protocoles de traffic émis et reçus (IP, UDP, TCP et ICMP) par votre passerelle résidentielle.

5.6.6 Outils

Ce menu comporte trois sous-menus :

Aide à distance (cf. § 5.6.6.1),
Diagnostic (cf. § 5.6.6.2),
Sauver / Redémarrer (cf. § 5.6.6.3),
Effacer / Redemarrer (cf. § 5.6.6.4).

5.6.6.1 Aide à distance

Objet : Cette fonction vous permet d'autoriser l'accès à la configuration de votre livebox® depuis l'Internet pour une période de 15 minutes

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante, le sous-menue Aide à distance

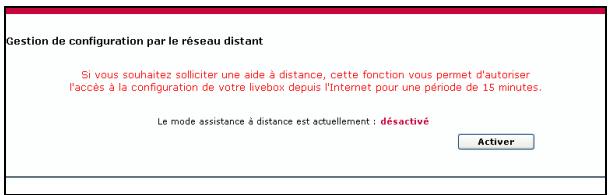

L'écran ci-contre apparait.

Ce service est désacté par défaut. Si vous désirez l'activer, cliquez sur le bouton

Activer

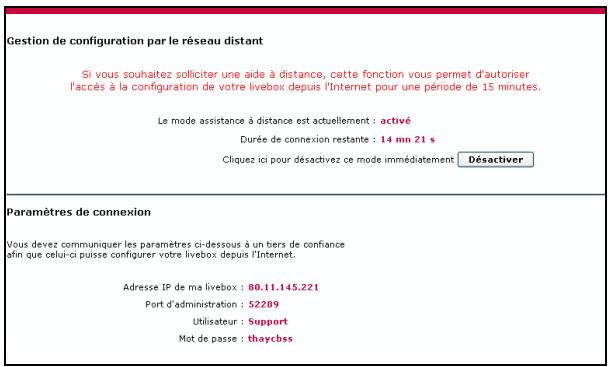

L'écran ci-contre apparait.

Il affiche la durée de connexion restante.

Si vous désirez désactiver ce service,

cliquez sur le bouton Désactiver

Il indique les coordonnées qui permettront à un tiers de confiance de configurer votre Livebox depuis Internet.

5.6.6.2 Diagnostic

Objet : Cette commande permet d'effectuer des bouclages "OAM" et d'envoyer des requêtes "Ping" depuis la passerelle résidentielle SAGEM F@st™ 3202.

1) Ping

Cliquez dans le menu Outils et selectionnez dans la liste déroulante le sous-menu Diagnostic puis l'onglet Ping.

L'écran ci-contre apparait.

Champ	Signification
Nom d'hôte ou Adresse IP	Saisissez une adresse IP ou un nom d'hôte d'un ordinateur distant puis cliquez sur le bouton Ping.

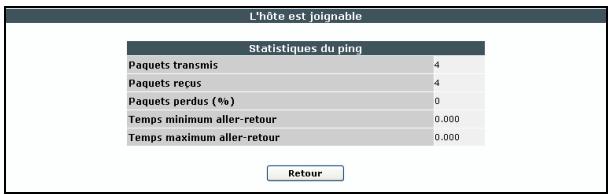

L'écran ci-contre affiche les statistiques de la requête "Ping".

Cliquez sur Retour pour revenir à l'écran précédent.

2) Interface de bouclage

Cette commande permet d'émettre une cellule OAM-F5 (segment ou "End to End") et d'attendre la réponse de l'équipement distant.

Cliquez dans le menu Outils et selectionnez dans la liste déroulante le sous-menu Diagnostic puis l'onglet Interface de bouclage.

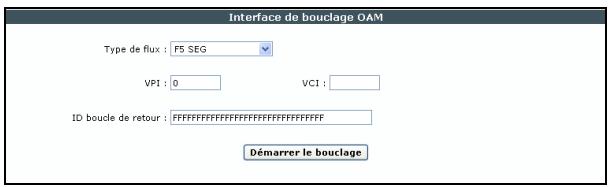

L'écran ci-contre apparait.

Champ	Signification
Type de flux	Sélectionnez le type de bouclage : F5 SEG Bouclage F5 de type segment, F5 ETE Bouclage F5 de type bout en bout.
VPI	Saisissez le VPI du VC sur lequel le bouclage est envoyé.
VCI	Saisissez le VCI du VC sur lequel le bouclage est envoyé.
ID boucle de retour	Saisissez l'identifant de point de connexion (taille = 32 caractères hexadécimaux).

Démarrer le bouclage pour effectuer le bouclage. Un écran de constat du bouclage apparait. Cliquez sur Retour pour revenir à l'écran précédent.

5.6.6.3 Sauver / Redémarrer

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante le sous-menu Sauver / Redémarrer.

L'écran ci-contre apparait.

Sauver	Permet de sauvegarder les paramètres de configuration courante dans la mémoire permanente de votre Passerelle Résidentière.
Redémarrer	Permet de redémarrer votre Passerelle Résidentière.

5.6.6.4 Effacer / Redémarrer

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante le sous-menu Effacer / Redémarrer.

L'écran ci-contre apparait.

Effacer	Permet de recouvrer les paramètres par défaut votre Passerelle Résidentière.
Redémarrer	Permet de redémarrer votre Passerelle Résidentière.

6. Mise à jour du logiciel

Ce chapitre traite

de la mise en œuvre du téléchargement

P 6-2

Périodiquement et à chaque démarrage, la Livebox vérifie sur un serveur qu'elle dispose de la dernière version du logiciel embarqué.

Si besoin, le téléchargement de la derniere version logicielle s'effectue automatique au démarrage de la passerelle résidentielle.

Pendant tout le déroulement du téléchargement (5 minutes environ), il est impératif :

• de ne pasmettre hors tension laLivebox,
  et de ne pas déconnecter la ligne ADSL.

Pendant le téléchargement, les 5 voyants de votre Livebox clignotent.

A la fin du téléchargement, la Livebox redémarre automatiquement sur la nouvelle version logicielle :

Levoyant @ s'allume dés que la connexion Internet est établie.
- Les voyants et s'allument des que leur interface est activée.
Levoyant clignote en de cas de traffic de données sur les interfaces Wi-Fi, Ethernet et USB.

Pour vérifier que la nouvelle version a bien été téléchargeée, cliquez en haut et à gauche de l'écran de bienvenue sur la rubrique Informations puis sur la commande Logiciel.

A. Annexe A - Dépannage

Ce chapitre traite	de la vérification de l'attribution d'une adresse IP	§ A.1
	de l'interprétation des voyageants.	§ A.2
	des alarmes de fonctionnement.	§ A.3
	de la perte du mot de passer.	§ A.4
	du retour en configuration usine	§ A.5
	du mode hors connexion.	§ A.6

A.1 Vérification de l'attribution d'une adresse IP

Une plage d'adresse IP est attribuée pour chaque interface (voir § D.2).

A.1.1 Sous Windows

Sous Windows 98

Cliquez sur le bouton Demarrer, selectionnez Executer, saisissez winipcfg puis cliquez sur OK ; l'application dédiée apparait.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.5.10 par exemple pour l'interface ETH1).

Sous Windows XP, 2000 et Me

Cliquez sur le bouton Demarrer, selectionnez Executer, saisissez cmd puis cliquez sur OK ; l'écran d'invite de commandes apparait. Saisissez ipconfig puis validez par Entrée.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.5.10 par exemple pour l'interface ETH1).

A.1.2 Sous Mac (par exemple MacOS X)

Cliquez sur Pomme, dans la barre des menus.
Sélectionnez Préférences Systeme, puis cliquez sur l'icone Réseau.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.5.10 par exemple pour l'interface ETH1).

Toutes les procédures de dépannage décrites ci-après sont effectuées sous Windows® XP. Ces procédures sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peuvent partager de légères différences.

A.2 Interpretation des voyants

Les 5 voyants du SAGEM F@st™ 3202 traduisent l' état des différentes interfaces.

Lors de la mise sous tension du SAGEM F@st™ 3202, tous les voyants s'allument attestant de leur fonctionnement.

A.3 Alarmes de fonctionnement

Ces alarmes correspondent à des événements qui apparaissent dans le fonctionnement du SAGEM F@st™ 3202. Ils peuvent être diagnostiques grâce aux voyants de couleur rouge.

Le tableau ci-après précise la signification de ces différents voyants.

Marquage	Δ	@	→	/	(1)
Affectation	ALERTE	INTERNET	LAN	TELEPHONIE	Wi-Fi
Allumé fixe	Panne détectée	Ligne ADSL synchronisée	-	Ligne téléphonique sur ADSL disponible	Wi-Fi activé
Clignotant lent	Démarriage du diagnostic	-	Détection de traffic sur toutes les interfaces locales filaires ou sans fil	Communication en cours	Activation du mode association Wi-Fi / Bluetooth Et Arrêt du contrôle de l'adresse MAC par un nouvel équipement
Clignotant rapide	-	Ligne ADSL non synchronisée (voir § A.3.1)	-	-	-
Eteint	Fonctionnement normal	-	Pas de traffic sur le réseau local	Ligne téléphonique sur ADSL Non disponible (voir § A.3.2)	Wi-Fi désactivé (Voir § A.3.3)

A.3.1 Voyant "@" clignote

Vérifiez le branchement de vos filtres ADSL. Chaque prise téléphonique de votre installation doit être équipée d'un contrôle ADSL.

Vérifiez que le cordon ligne de type RJ11 livre avec votre Livebox est connectée à l'une de vos prises. Il est recommendé de ne pas utiliser de rallonge téléphonique.
Veuillez enfin vérifier auprès de votre FAI la disponibilité du service ADSL sur votre ligne téléphonique.

A.3.2 Voyant "f" éteint

La téléphonie sur ADSL n'est pas disponible sur votre Livebox:

Vérifiez que la passerelle résidentielle est sous tension,
Vérifiez que la ligne ADSL est synchronisée (voyant @ éteint en cas de non synchronisation),

Vérifiez que la liaison PPPoA ou PPPoE est établie,
Vérifiez que l'abonnement téléphonie sur ADSL est activé,
Vérifiez auprès de votre Fournisseur d'Accès à Internet que le service de téléphonie sur ADSL soit disponible.

RedémarrezVoteSAGEMF@stTM3202.

A.3.3 Voyant "I" éteint

Si cevoyant est eteint,eci indique que l'interface WLAN du SAGEM F@stTM 3202 n'est pas active.Dans ce cas,vérifiez que:

Dans le menu "Réseau sans fil" de la rubrique "Basic", le "Service Réseau sans fil" est activé; dans le cas contraire cliquez sur le bouton associé "Activer".

A.3.4 Tous les voyants sont eteints

Vérifiez que le type d'alimentation disponible dans vos locaux est conforme à la tension secteur nécessaire à l'alimentation de votre SAGEM F@st™ 3202.

Vérifiez que le cordon d'alimentation livre est bien connecté à une extrémité au réseau d'alimentation secteur.
Vérifiez que le connecteur d'alimentation est inséré correctement dans le connecteur correspondant (Alimentation) du SAGEM F@st™ 3202.

A.3.5 Tous les voyants clignotent

Lorsque tous les voyants clignotent, cela indique qu'une nouvelle version logicielle se télécharge sur votre Livebox.

Se reporter au chapitre 6 - Mise à jour du logiciel.

A.4 Perte du mot de passer et de l'adresse IP de votre passerelle résidentelle

En cas de perte du mot de passer protégeant la configuration, il est impossible d'acceder à celle-ci à nouveau. De même, en cas de perte de l'adresse IP de votre passerelle résidentielle, la communication par HTTP avec l'équipement devient impossible.

Pour recouvrer le mot de passer par défaut (admin) ainsi que l'adresse IP de votre passerelle résidentielle, effectuez un retour en configuration usine (cf. § A.5).

A.5 Retour en configuration d'usine

Pour redémarrer votre passerelle en configuration usine :

Coupez l'alimentation de votre Livebox en débranchant le cordon d'alimentation connecté sur la prise marquee PWR.

Puis rebranche en maintainant appuyé le bouton poussoir RST ; les cinq voyants s'allument les uns après les autres puis s'allument en fixe.
Au bout d'une minute environ, une partie des voyants s'estint, attendre de nouveau que les cinq voyageurs s'allument en fixe pour relâcher la pression sur le bouton poussoir RST ; votre Livebox redémarre en configuration usine.

Cette opération supprime toute la configuration personalisée de votre Passerelle Résidentielle : mot de passer, configuration Fournisseur d'Accès à Internet (FAI) etc.

A.6 Mode Hors connexion

Vous lancez la configuration du SAGEM F@st™ 3202 en mode HTTP, le navigateur s'ouvre, l'adresse IP par défaut de l'interface LAN du routeur s'affiche dans le champ Adresse du navigateur mais l'écran de bienvenue n'apparait pas.

L'écran suivant apparait.

Cliquez sur

Connexion

L'écran ci-contre apparait.

Cliquez sur

Paramètres...

L'écran ci-contre apparait.

Selectionnez l'onglet Connexions puis la case "Ne jamais étabir de connexion".

Cliquez sur choix.

OK

pour valider votre

Sélectionnez dans la barre des menus, le menu "Fichier" puis désélectionnez la commande "Travailler hors connexion".

Cliquez sur OK dans le champ "Adresse" du navigateur pour faire apparaitre l'écran de bienvenue.

B. Annexe B - Avertissements pour la sécurité

Ce chapitre traite	> des Avertissements pour la sécurité	§ B.1
	> de la Déclaration CE de conformité	§ B.2

B.1 Avertissements pour la sécurité

Le produit SAGEM F@st™ 3202 est conforme à la norme EN 60950 Ed décembre 2001. Les niveaux de sécurité au sens de cette norme sont les suivants :

B.1.1 Niveau de sécurité sur le coffret SAGEM F@st™ 3202

Connecteurs	Fonction	Niveau de sécurité
PWR	Accès alimentation primaire	TPD1
PHONE	Accès interface analogique	TRT22
USB PC	Accès interface USB	TBTS3
USB ACC	Accès interface USB	TBTS4
ETH1	Accès Ethernet	TBTS4
ETH2		TBTS4
LINE	Accès ADSL	TRT35

B.2 Déclaration CE de conformité

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE).

SAGEM SA déclare que le produit SAGEM F@st™ 3202 est conforme aux exigences des directives européennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973 et qu'il utilise efficacement le spectre attribué aux communications radio terrestres ou spatiales.

La déclaration CE de conformité du SAGEM F@st™ 3202 est réalisée dans le cadre de la directive R&TTE

Cette conformité est presumée par le respect intégral des normes harmonisées européennes :

Sécurité

EN 60950-1

Ed:12.2001

CEM

EN 301 489-1

Ed 08-2002

EN 301 489-17

Ed 08-2002

Radio

EN 300 328-1

Ed 12-2001

EN 300 328-2

Ed 12-2001

Les bandes de fréquence radio autorisées pour la transmission Wireless en IEEE 802.11b/g dépendant des réglementations nationales. Dans la plupart des pays européens les canaux autorisés sont les canaux 1 à 13 (bande 2400 - 2483,5 MHz):

En France pour une puissance maximum d'émission de 100 mW à l'intérieur d'un batiment, les canaux 10 à 13 (bande 2446,5 - 2483,5 MHz) sont autorisés sur tout le territoire, et les canaux 1 à 13 (bande 2400 - 2483,5 MHz) sont autorisés dans 58 départements (décision N° 02-1008 de l'ART du 31/10/2002). Liège des départements consultable sur le site WEB de l'ART.

SAGEM SA dégage toute responsabilité en cas de non respect des réglementations en vigueur sur le lieu d'installation.

La déclaration CE de conformité du SAGEM F@st™ 3202 est présente sous la forme d'un fichier avec extension pdf dans le CD-ROM de livraison du produit.

C. Annexe C - Caractéristiques Techniques

Ce chapitre traite	> de la mécanique et visuaisations	§ C.1
	> des caractéristiques des différentes interfaces	§ C.2
	> des caractéristiques d'environnement	§ C.3
	> du Logiciel et des protocôles	§ C.4

C.1 Mécanique - Visualisations

Caracteristiques mécaniques
Dimensions	Hauteur:205 mmLargeur:270 mmEpaisseur:55 mm
Poids de la passerelle seule	710 g

Visualisations
5 voyants	Δ Voyant d'alerte
	@ Voyant Internet
	▷ Voyant Réseau local (LAN)
	√ Voyant Téléphonie
	® Voyant Wi-Fi / Bluetooth

C.2 Caractéristiques des différentes interfaces

Interface LAN Ethernet
Débit	10 Mbit/s ou 100 Mbit/s, auto-configurable
	Half / Full Duplex
Norme	IEEE 802.3
Connectique	RJ45 Port type MDI ou MDI-x auto-detectant Cordon croisé ou droit

Interface ADSL / ADSL2 / ADSL2+
Code de transmission	• DMT
Normesupportées	• G.992.1 (ADSL), G.992.3 (ADSL2), G.992.5 (ADSL2+),
	• G.994.1 (G.Handshake)
Débit montant maximum	• 1,3 Mbit/s
Débit descendant maximum	• 24,5 Mbit/s
Latence	• Simple (Rapide ou Entrelacée)
Interface USB
Débit	1,5 Mbit/s à 12 Mbit/s
Norme	USB 1.1
Données	Asynchrone
Mode de transmission	bidirectionnelle
Consommation	aucune (uniquement une détction de tension sur l'accès à haute impédance d'un ordinateur)
Connectique	USB - Type B

Interface Wireless
Norme	• IEEE 802.11b DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 1 / 2 / 5,5 / 11 Mbit/s
Méthode de Modulation	• DBPSK, DQPSK, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage par liste d'adresses MAC
	• Authentication par Login / Password
Portée	• Jusqu'à 300 m en espace libre
	• De 10 à 100 m à l'intérieur de bâtiments
Norme	• IEEE 802.11g DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbit/s
Méthode de Modulation	• OFDM, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage parliste d'adresses MAC
	• Authentication par Login / Password
	• WPA (mode de cryptage: TKIP ou AES)
Portée	• 200 m en espace libre
	• 30 m à l'intérieur de bâtiments

Interface Bluetooth
Norme	• Bluetooth 1.2
Classe	• Class 1

Caracteristiques alimentation secteur du coffret
Type	• Cordon secteur
Classe	• II
Tension secteur	• 230 V
Puisance absorbée	• < 13 W
Connectique secteur	• Prise Europlug type C

C.3 Caracteristiques d'environnement

Environnement climatique et mécanique
Entreposage	• ETS 300 019-1-1 Coupe T1.2
Transport	• ETS 300 019-1-2 Coupe T2.3
Exploitation	• ETS 300 019-1-3 Coupe T3.2Température: -5°C / +45°C
Robustesse électrique
Norme	• UIT-T K21 Ed 2000 : basic level
Compatibilité electromagnétique
Susceptibilité / Emission	• EN 301 489-1 Ed . 2002
	• EN 301 489-17 Ed . 2002
Partie radio pour la bande ISM à 2,4 GHz
Emission 802.11g/b	• ETR 300 328-2 Ed . Juillet 2000

C.4 Logiciel et protocoles

Caracteristiques IP
TCP-IP, UDP, ICMP, ARP
Serveur DHCP
Relais DHCP
Routage (LAN et WAN)	• Statique
NAT / PAT	• 8 maps maximum

Protocoles encapsulation
PPP sur Ethernet (PPPoE)	• RFC 2516
PPP sur ATM (PPPoA)	• RFC 2684

Configuration
HTTP	• Accès LAN ou WAN (sur option spécifique)
Gestion	• Depuis ETH, USB et WAN (sur option spécifique)
Téléchargement de version	• Mode client FTP

D. Annexe D - Configuration par défaut

Ce chapitre traite	> du nom d'utilisateur et mot de passer par défaut	§ D.1
	> de la configuration par défaut côte réseau local (LAN)	§ D.2
	> de la configuration par défaut côte réseau local sans-fil (WLAN)	§ D.3

Ce chapitre indique la valeur des paramètres par défaut du SAGEM F@st™ 3202 en sortie d'usine.

Ces paramètres par défaut peuvent être modifiés par pré-configuration particulière du SAGEM F@st™ 3202.

D.1 Nom d'utilisateur et Mot de passage par défaut

Nom d'utilisateur	admin
Mot de passer	admin

D.2 Configuration par défaut côte réseau local (LAN)

Le tableau suivant fournit les valeurs de principaux parametes LAN par defaut de votre Passerelle Résidentielle (ETH1, ETH2, USB PC):

Caracteristique LAN	Valeur	Etat
Adresse IP ETH1 (□)	192.168.1.1/24	Accès Internet et configurateur HTTP (routing)
Adresse IP ETH2 (□)		Accès décembreur TV (ponté)
Adresse IP USB PC		Accès Internet et configurateur HTTP (routing)
BROADCAST, ARP, MULTICAST	-	Activés
Routeur	-	Le traffic LAN est routé vers votre ISP
NAT/PAT	-	Activement

D.3 Configuration par défaut côte réseau local sans-fil (WLAN)

Le tableau suivant fournit les valeurs de principaux paramètres WLAN par défaut de votre Passerelle Résidentielle.

Wi-Fi (802.11b/g)

Caractéristiques (Wi-Fi)	Valeur	Etat
Adresse IP	192.168.1.1/24
Diffusion duSSID		Autorisée (Non modifiable)
SSID	Wanahoo_xxxx1
Canal	10
WEP		Activité
Filtrage MAC		Activité
WPA		Désactivement

Bluetooth

Caracteristiques (Bluetooth)	Valeur	Etat
Adresse IP	192.168.1.1/24
Identité	Wanahoo_xxxx1
Sécurité		Activement
Code PIN	0000

E. Annexe E - Glossaire

Glossaire

ACL	Access Configuration List
ACL	Asynchronous ConnectionLess
ADSL	Asynchronous Digital Subscriber Line
AP	Access Point
ARP	Address Resolution Protocol
CC	Continuity Check
CCK	Complimentary Code Keying
CDVT	Cell Delay Variation Tolerance
CHAP	Challenge Handshake Authentication Protocol
CLI	Command Line Interface
CTP	Cordless Telephone Profile
DBPSK	Demodulator Baseband Phase Shift Keying
DECT	Digital Enhanced Cordless Telephone
DHCP	Dynamic Host Configuration Protocol
DMT	Discrete MultiTone
DNS	Domain Name Server
DQPSK	Differential Quadrature Phase Shift Keying
DSSS	Direct Sequence Spread Spectrum
DTIM	Delivery Traffic Indication Message
DTMF	Dual Tone Multi-Frequency
ESSID	Extended Service Set Identifier
FAI	Fournisseur d'Accès à Internet
FHSS	Frequency Hopping Spread Spectrum
FTP	File Transfer Protocol
GAP	Generic Access Profile
HTML	Hyper Text Markup Language
HTTP	Hyper Text Transfer Protocol
ICMP	Internet Control Message Protocol
IEEE	Institute of Electrical and Electronics Engineers
IEEE 802.11b/g	Spécifications qui utilise le protocole MAC ajusté au réseau local sans fil (WLAN) dans la bande de 2,4 GHz
IGMP	Internet Group Membership Protocol
IP	Internet Protocol
IPQoS	Qualité IP
ISP	Internet Service Provider
LAN	Local Area Network
LCP	Link Control Protocol
LLC	Logical Link Control (encapsulation avec en-tête)

MAC Medium Access Control

MDI Media Dependent Interface

MER MAC Encapsulation Routing

POP Point de Présence

RGW Residential GateWay (Passerelle Résidentielle)

RTCP Real Time Control Protocol

F. Annexe F - Connectique

Ce chapitre traite	du brochage du connecteur "LINE"	§ F.1
	du brochage du connecteur "PHONE"	§ F.2
	du brochage du connecteur "PWR"	§ F.3
	du brochage du connecteur "ETH1" et "ETH2"	§ F.4
	du brochage du Connecteur "USB PC"	§ F.5

F.1 Brochage du connecteur "LINE"

Le raccordement de l'équipement à l'ADSL s'effectue sur une embase RJ11 (6 contacts).

N° du contact	Signal	Signification
3	LINE-A	Signal de ligne A
4	LINE-B	Signal de ligne B
1	NC	Non Connecté
2	NC	Non Connecté
5	NC	Non connecté
6	NC	Non Connecté

F.2 Brochage du connecteur "PHONE"

Le raccordement de l'équipment à un téléphone analogue s'effectue sur une embase RJ11 (6 contacts).

N° du contact	Signal	Signification
3	LINE-A	Signal de ligne A
4	LINE-B	Signal de ligne B
1	NC	Non Connecté
2	NC	Non Connecté
5	NC	Non connecté
6	NC	Non Connecté

F.3 Brochage du connecteur "PWR"

Le raccordement du bloc secteur à l'équipement s'effectue sur l'embase miniature du coffret.

Broche	Signal	Signification
Intérieur	+12 V	Connexion DC "+"
Extérieur	Masse	Connexion DC "-"

F.4 Brochage des connecteurs "ETH1" et "ETH2"

Le raccordement de l'interface Ethernet à l'équipement s'effectue sur une embase RJ45 (8 contacts).

N° du contact	Signal	Signification
1	TXD+	(+) Emission vers terminal
2	TXD-	(-) Emission vers terminal
3	RXD+	(+) Réception du terminal
4	NC	Non Connecté
5	NC	Non Connecté
6	RXD-	(-) Réception du terminal
7	NC	Non Connecté
8	NC	Non Connecté

Le système de connectique Ethernet est auto-detectant. Vous pouvez utiliser indifféremment des cables droit ou croisé. La détction d'un signal émission ou réception s'effectue automatiquement.

F.5 Brochage du Connecteur "USB PC"

Le raccordement de l'interface "USB" à l'équipment s'effectue sur une embase USB de type B.

N° du contact	Signal	Signification
1	Vcc	Alim (+) PC
2	- Data	Signal de ligne d'abonné
3	+ Data	Signal de ligne d'abonné
4	Ground	Masse
