GT 220 - Chaudière DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Chaudière à gaz murale
Caractéristiques techniques principales	Chaudière à condensation, avec un rendement élevé
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Hauteur : 700 mm, Largeur : 400 mm, Profondeur : 300 mm
Poids	Environ 30 kg
Compatibilités	Compatible avec les systèmes de chauffage central
Type de batterie	Non applicable
Tension	230 V
Puissance	De 20 à 30 kW selon le modèle
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Entretien et nettoyage	Entretien annuel recommandé par un professionnel
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes et les fuites de gaz
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - GT 220 DE DIETRICH

Que faire si mon DE DIETRICH GT 220 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment réinitialiser le DE DIETRICH GT 220 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le à la prise.

Pourquoi mon DE DIETRICH GT 220 fait-il du bruit ?

Des bruits peuvent indiquer un problème avec le ventilateur ou la circulation de l'eau. Vérifiez si des objets bloquent le ventilateur et assurez-vous que l'installation est correcte.

Comment régler la température sur le DE DIETRICH GT 220 ?

Utilisez le panneau de contrôle pour ajuster la température. Consultez le manuel d'utilisation pour les instructions spécifiques à votre modèle.

Que faire si l'eau ne chauffe pas ?

Vérifiez si le thermostat est réglé correctement et assurez-vous que l'appareil n'est pas en mode éco. Si le problème persiste, contactez un technicien.

Comment nettoyer le DE DIETRICH GT 220 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et un produit non abrasif pour nettoyer l'extérieur. Ne jamais utiliser d'eau à l'intérieur de l'appareil.

Où trouver des pièces de rechange pour le DE DIETRICH GT 220 ?

Les pièces de rechange peuvent être commandées directement auprès du service client DE DIETRICH ou dans des magasins spécialisés en pièces d'électroménager.

Comment résoudre un code d'erreur sur l'écran du DE DIETRICH GT 220 ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste après avoir suivi les instructions, contactez le service technique.

Le DE DIETRICH GT 220 peut-il fonctionner avec de l'eau dure ?

Il est recommandé d'utiliser un adoucisseur d'eau pour éviter l'accumulation de calcaire, ce qui peut affecter les performances de l'appareil.

Comment optimiser la consommation d'énergie du DE DIETRICH GT 220 ?

Utilisez le mode éco, évitez d'ouvrir la porte pendant le fonctionnement et maintenez l'appareil bien entretenu pour optimiser la consommation d'énergie.

MODE D'EMPLOI GT 220 DE DIETRICH

Gamme GT 120 - GTU C 120 - GT 220

Chaudière fioulasse température

Chaudière fioul à condensation

François

02/01/06

Notice Utilisation

Recommendations importantes 3

1 Aération 3
2 Bruleur 3
3 Entretien 4

Description 5

1 Chaudieres. 5
2 Tableau de commande. 6

Mise en service 10

Arrêt de la chaudière 10

En cas de dérangement. 10

Symboles utilisés

A	Attention danger	Risque de dommages corporels et matériels. Respecter impératifement les consignes pour la sécurité des personnes et des biens
i	Information particulière	Tenir compte de l'information pour maintainir le comfort
	Renvoi	Renvoi vers d'autres notices ou d'autres pages de la notice

Nous vous félicitons d'avoir choisi un produit de qualité. Nous vous conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de votre apparéil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à toutes vos attentes.

Recommendations importantes

A Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.
A Toute intervention sur l'appareil et sur l'installation de chauffage doit être réalisée par un professionnelnel qualifié.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffiance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous apparcient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).
Vérifier l'étanchéité des raccordements des tuyauteries gaz et eau.

1 Aération

Attention :

Afin d'éviter une déterioration des chaudières, il convient d'empêcher la contamination de l'air de combustion par des composés chlorés et/ ou fluores qui sont particulièrement corrosifs. Ces composés sont prênts, par exemple, dans les bombes aerosols, peintures, solvants, produits de nettoyage, lessives, déterments, colles, sel de dénèigement, etc... Par conséquent :

• Ne pas aspirer de l'air évacué par des locaux utilisant de tels produits : salon de coiffure, pressings, locaux industriels (solvants), locaux avec présence de machines frigorifiques (risques de fuite de réfrigérant), etc...
• Ne pas stocker de tels produits à proximé des chaudières.

1.1 Versions cheminée - Versions condensation cheminée

Disposer les entrées d'air par rapport aux orifices de ventilation haute pour que l'air se renouvelle dans l'ensemble de la chaufferie.

Les sections minimales ainsi que les emplacements de l'arrivée d'air frais et de l'évacuation d'air, doivent être conformes aux réglementations en vigueur.

1.2 Versions flux forcé (Non livrable en Allemagne)

• Les chaudières GTU 120 FF sont conformes à la norme chaudière fioul de type C (XPD 35-430). Elles peuvent être installées dans tous les types de locaux et qu'en soit le volume, même s'ils ne comportent pas de fenêtre ou de chassis ouvrant.

2 Brûleur

Se reporter à la notice d'utilisation du brûleur.

Vérifier que l'appareil est bien régle pour le type de combustible utilisé.
Respecter les polarités indiquées aux bornes : phase (L), neutre (N), et terre 1一
Pour assurer la protection contre la corrosion des préparateurs d'eau chaude sanitaire équipés d'une anode titane (système de protection Titan Active System), laisser le tableau de commande toujours sous tension. Pour couper le chauffage ou l'eau chaude sanitaire, utiliser le mode Eté ou Antigel.

En cas de corrosion de la chaudière et/ou de ses périphériques par des composés chlorés et/ou fluorés, la garantie contractuelle ne saurait couver application.

Ne pas obstruer (meme partiellement) les entrées d'air dans le local.

• Elles ne peuvent être mises en œuvre qu'avac les dispositifs commercialisés par De Dietrich (en particulier les conduits concentriques, pièces de raccordement, terminaux).

3 Entretien

• L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purge de doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
• Chaudière fioul à condensation : L'entretien du condenseur et de la station de neutralisation des condensats doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
• Vérifier régulierement le niveau d'eau de l'installation. Le compléter, au besoin, en évitant une entrée brute d'eau froide dans la chaudière chaude. Si cette opération se repête plusieurs fois par saison, chercher la fuite et y remédier.
• Il est recommandé de souscrite un contrat d'entretien.

Ne pas vidanger l'installation, sauf en cas de nécessité absolue. Exemple : Absence de plusieurs mois avec risque de gel dans le bâtiment.

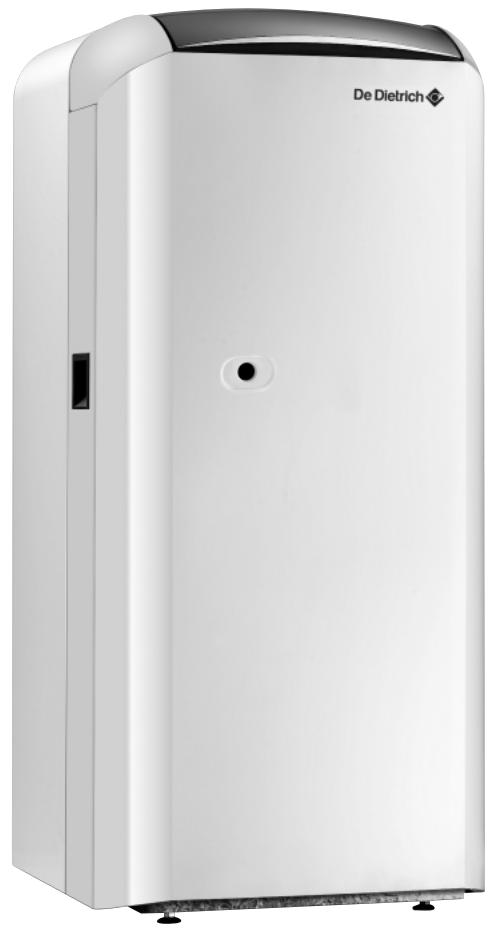

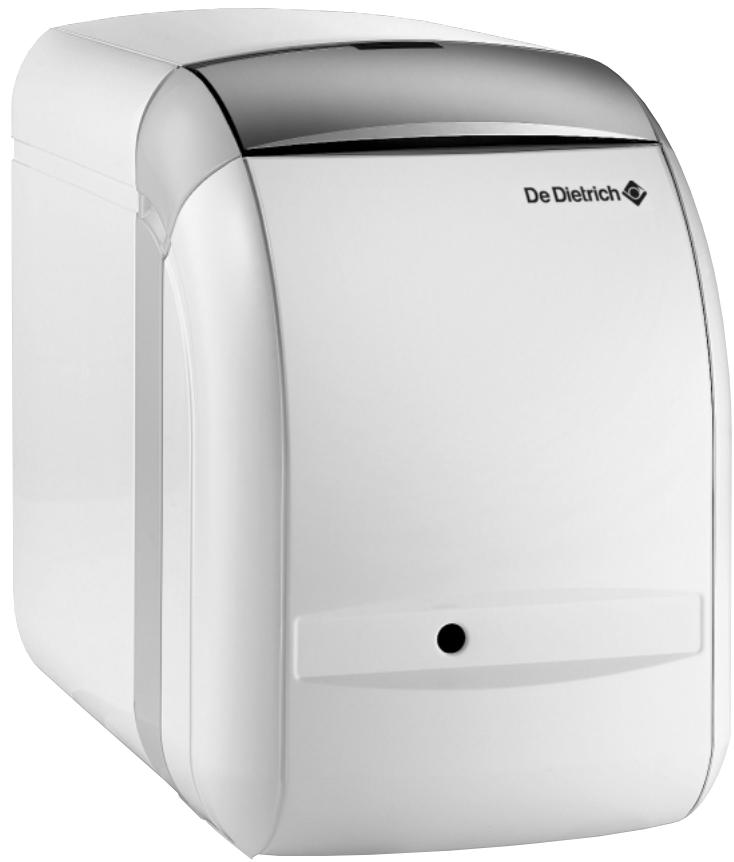

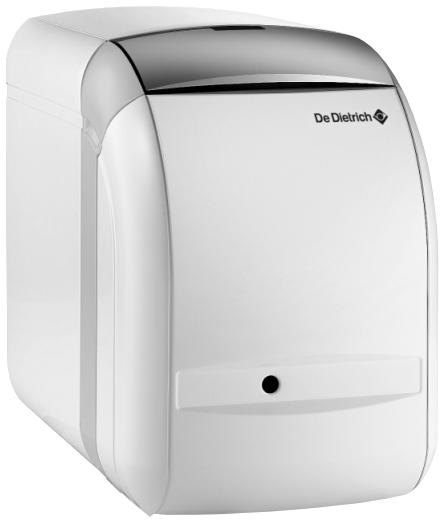

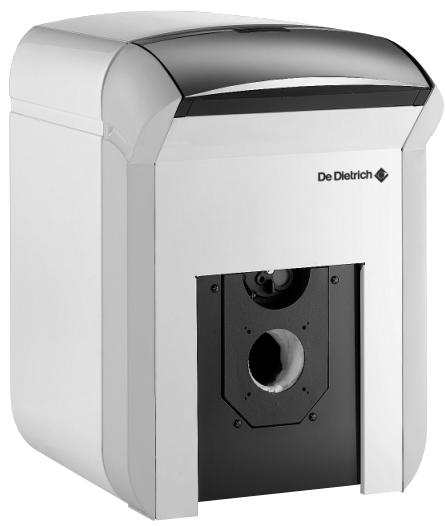

1 Chaudières

Les modèles représentés sont commercialisés dans les différents pays suivant le programme de vente de ceux-ci.

GT 120
GTU 120 / GTU 120 FF / GTU C 120

GTU 1200 V / GTU 1200 V FF / GTU C 1200 V

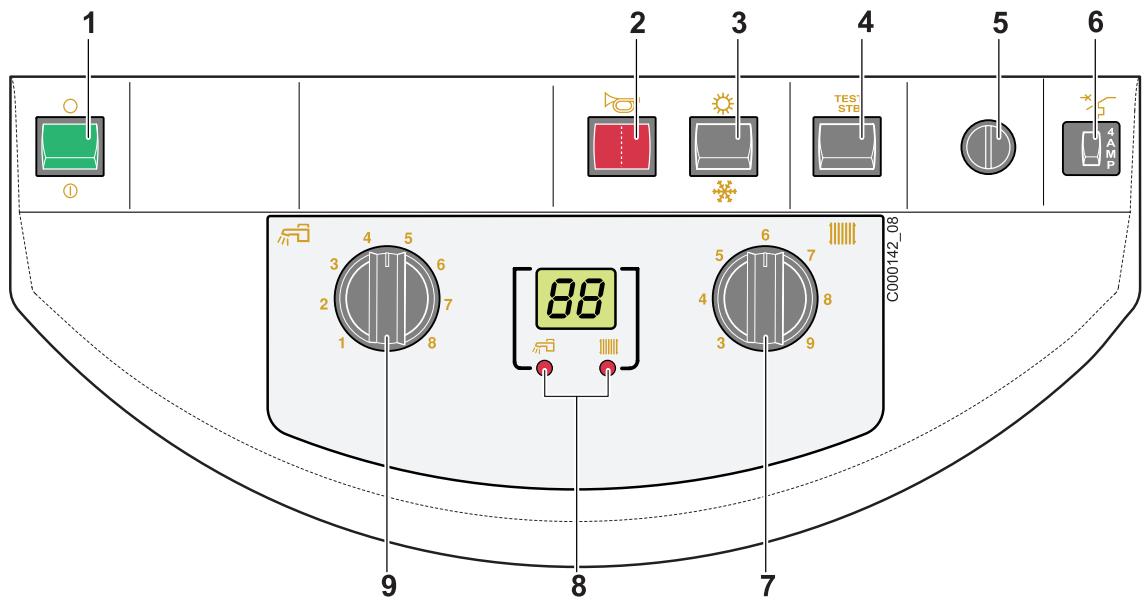

2.1 Tableau de commande B

1 Interrupteur général Marche ① / Arrêt
2 Voyantalarme
3 Interrupteur Et / Hiver
4 Bouton pousoir TEST STB
5 Thermostat de sécurité à réarmement manuel
6 Disjoncteur temporisé (4 A)

7 Thermostat de chaudiere
8 Affichage des températures suivantes en alternance :

-Voyant 1lllallumé:Température de l'eau dans la chaudiere
-Voyant allumé:Température eau chaude sanitaire

9 Thermostat d'eau chaude sanitaire

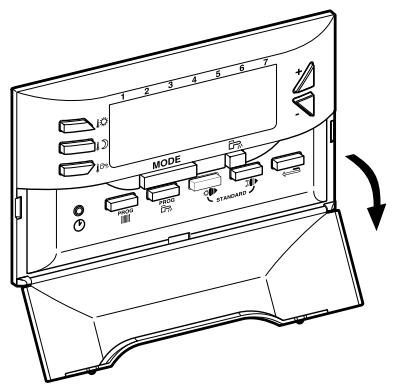

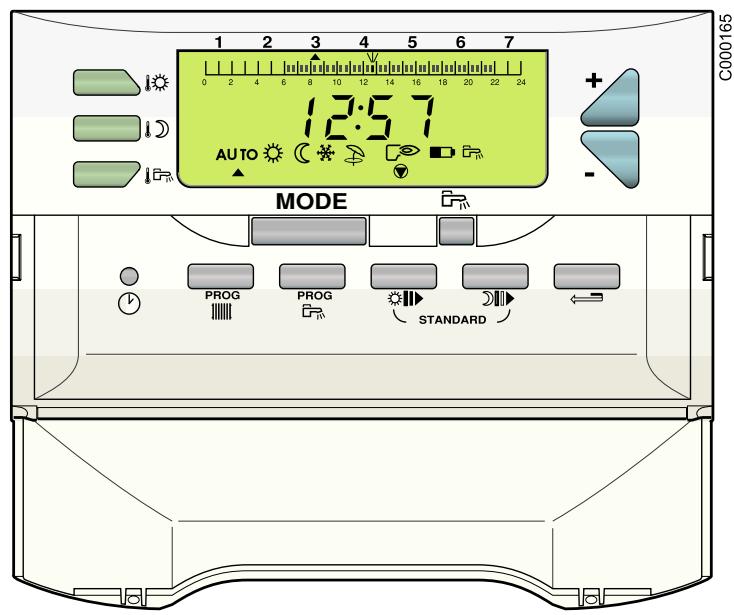

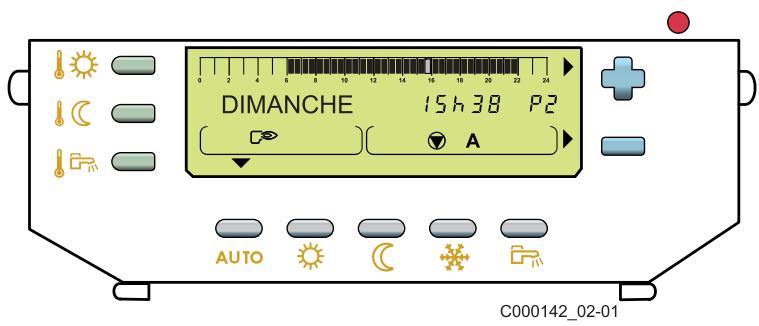

2.2 Tableau de commande Easymatic E-E1 / Easyradio ER-E1R

Composants électromécaniques

1 Interrupteur général Marche ① / Arrêt
2 Thermostat de chaudiere
3 Thermomètre de chaudiere
4 Voyantalarme

5 Interrupteur AUTO/
6 Bouton pousoir TEST STB
7 Thermostat de sécurité à réarmement manuel
8 Disjoncteur temporise (4 A)

8575N077A

Touches de réglage de la température

Température comfort

Température réduite

Température eau chaude sanitaire

Permet de régler la température sélectionnée

Touches de selection des modes de fonctionnement

Touche MODE :

AUTO

Fonctionnement selon le programme horsaire

Marche forcee a tempereure reduite

Mode Antigel

Régimeété

Touches : Mode Chargement du gallon autorisé

Brûleur en marche

Circulateur en marche

Uniquement disponible sur Easyradio Si le symbole clignote, replacer les piles

Touché de réglage de l'heure et du jour

Accès à la programmation hora des circuits chauffage. Circuit A pour Easymatic, circuit A et B pour Easymatic 1.

Accès à la programmation horsaire du circuit ECS

Touche de programmation

Ecriture (par 1/2 heures) de période Température comport ou Chargementallon autorisé(zone foncée)

Écriture (par 1/2 heures) de période Température réduite ou Chargementallon non autorisé (zone claire)

Touche Retour

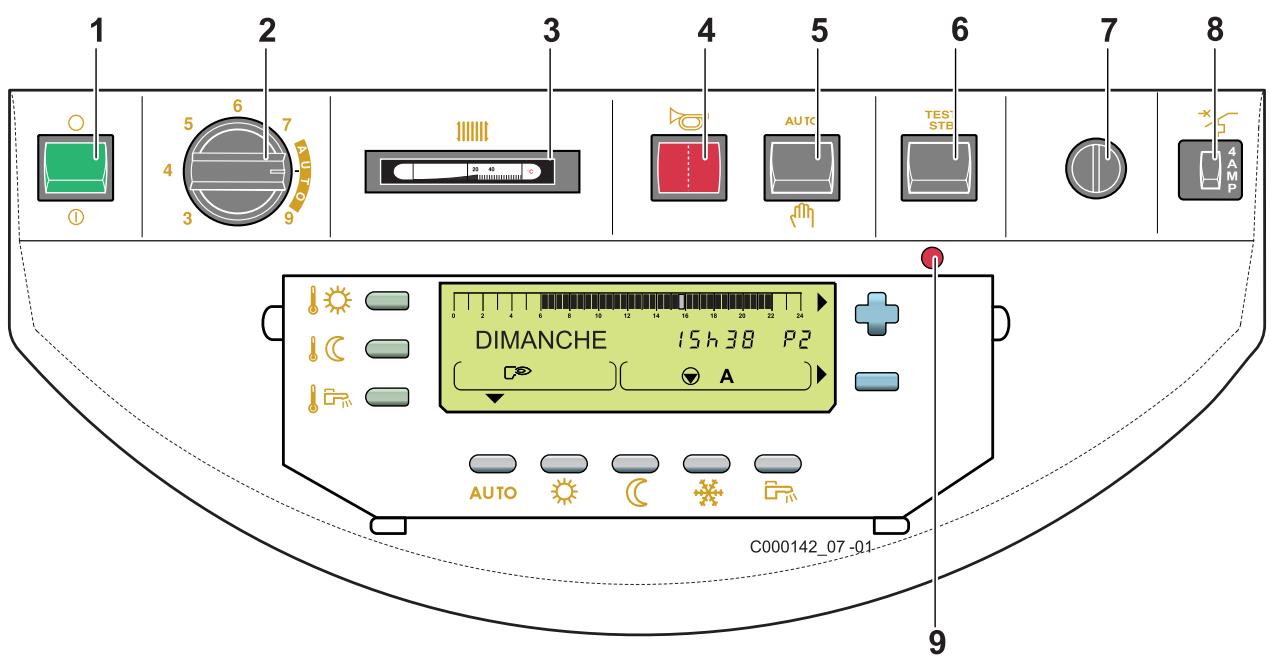

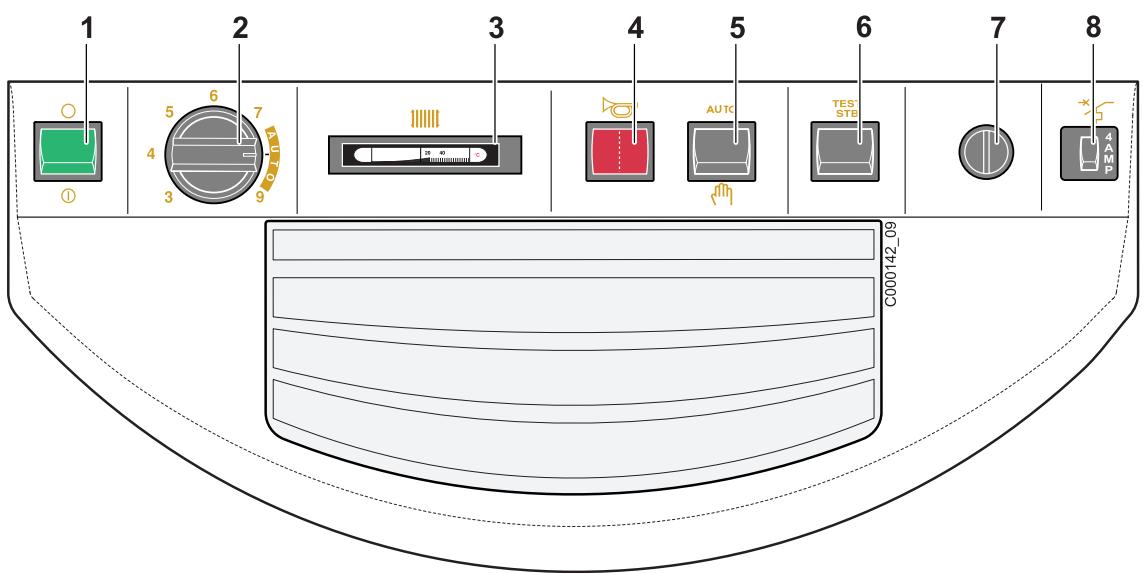

Composants électromécaniques

1	Interrupteur général Marche ① / Arrêt
2	Thermostat de chaudière
3	Thermomètre de chaudière
4	Voyant alarmé
5	Interrupteur AUTO/fix

6	Bouton poussoir TEST STB
7	Thermostat de sécurité à réarmement manuel (110 °C)
8	Disjoncteur temporisé (4 A)
9	Témoin de fonctionnement

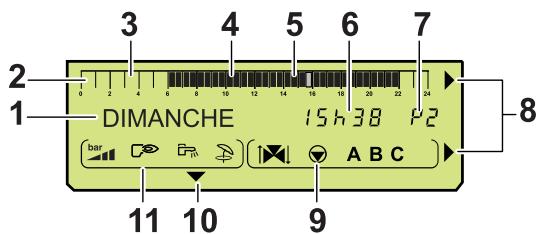

Afficheur

1	Affichage de texte et numéroique
2	Barre graphique d'affichage du programme du circuit A, B ou C
3	Zone claire : Période Chauffage à température réduite ou Chargementallon non autorisé
4	Zone fonçée : Période Chauffage à température comfort ou Chargementallon autorisé
5	Curseur clignotant indiquant l'heure courante
6	Affichage numérique (heure courante, valeurs régées, paramètres, etc...)
7	Affichage du programme actif, P1, P2, P3, P4 ou E : Régime Été actif
8	Les flèches clignotent lorsque des valeurs de réglage peuvent être modifiées avec les touches + et -

9	Symboles de fonctionnement des circuits
↑▲	Ouverture de la vanne 3 voies
▲↓	Fermeture de la vanne 3 voies
◎	Pompe du circuit affché en marche
A, B, C	Nom du circuit affché
10	Repère affché au-dessus de la touche MODE active
11	Symboles signalant l'état actif des entrées/sorties
◎	Brûleur en marche
ER	Pompe de charge ECS en marche
◎	Régime été
■	Non disponible

Touches de réglage de la température

Temperature comfort

Température réduite

Température eau chaude sanitaire

Permet de régler la température sélectionnée

Touches de sélection des modes de fonctionnement

AUTO Fonctionnement selon le programme hora

Marche forcie à températe comfort :

• jusqu'à minuit si clignote

• en permanence si est fixe

Marche forcee a tempereature reduite :

• jusqu'à minuit si clignote

• en permanence si est fixe

Mode Antigel

Mode Chargement du gallon autorisé

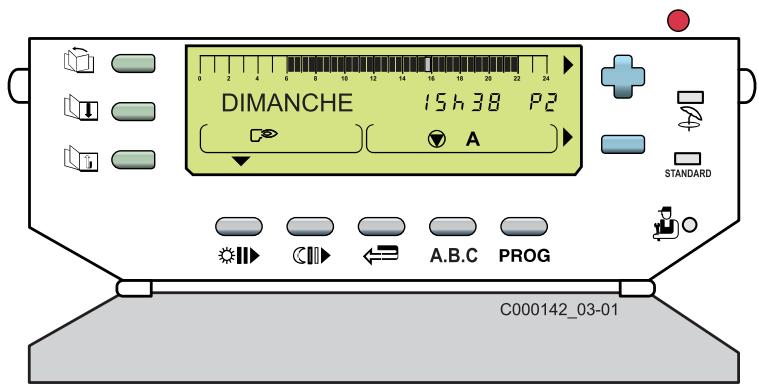

Touches accessibles lorsqu'le volet est ouvert

TENTE	Touches coupure "Eté" manuelle Le chiffage est coupé et la production ECS est assurée. Les symboles et E sont affichés.
STANDARD	Touches programme "standard" Réinitialisation de tous les programmes horaires.
TUTES	Touches d'accès aux paramètres réservés à l'installateur
Touches d'accès aux réglages et mesures
Défilament des titres
Défilament des lignes
Retour à la ligne précédente

Touches de programmation
	Écriture (par 1/2 heures) de période Température comport ou Chargementallon autorisé (zone foncée)
	Écriture (par 1/2 heures) de période Température réduite ou Chargementallon non autorisé (zone claire)
←	Touché Retour
A, B, C	Touché de sélection du circuit à afficher
PROG	Touché de sélection du programme chauffage actif (P1, P2, P3 ou P4)

3 Brûleur

Se reporter à la notice d'utilisation du brûleur.

Seul un professionnel qualifié peut effectuer la première mise en service.

1. Vérifier la pression d'eau dans l'installation. Faire un appoint d'eau si nécessaire.
2. S'il s'agit d'une chaudière fioul, vérifier le niveau de fioul dans la cuve.

3. Ouvrir l'arrivée de fioul ou le robinet gaz.

4. Tableau de commande B:

5. Metre l'interrupteur Eté/Hiver sur
   Tableau de commande E/E1/D :

6. Mettre l'interrupteur AUTO sur AUTO.

7. Régler le thermostat sur AUTO (entre les repères 7 et 9).

8. Mettre l'interrupteur Marche/Arrêt sur ①.

Arrêt de la chaudière

Mettre l'interrupteur Marche/Arrêt sur

Sur position Arrêt , le préparateur d'eau chaude sanitaire équipé d'une anode titane n'est pas protégé contre la corrosion.

Précautions à prendre s'il y a risque de gel

Circuit de chauffage :

Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage. A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur.

Circuit eau chaude sanitaire :

Vidanger le gallon et les tuyauteries d'eau sanitaire.

Précautions à prendre en cas d'arrêt prolongé (un an ou plus)

• Faire ramoner soigneusement la chaudière et la cheminée.

• Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.

• Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon.

En cas de dérangement

Vérifications à faire avant d'appeler l'instantiateur :

Le brûleur ne démarre pas.

Se reporter à la notice d'utilisation du brûleur.

Le brûleur fonctionne, mais les radiateurs sont froids.

• Purger les radiateurs.
• RÉalisér l'appoint d'eau du circuit primaire.
• Vérifier le bon fonctionnement de l'accelérateur.
• S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.

Avant de signaler un dernier à l'installateur, relever les informations suivantes :

• Type du produit
• Numéro de série
• Type de combustible

Ces indications se trouvent sur la plaquette signalétique collée sur le panneau lésral de la chaudière.

Vou venez d'acquérir un apparéil DE DIETRICH et nous vous remercions de la confiance que vous nous avons ainsi témoinnée.

Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout le réseau DE DIETRICH restent bien entendu à votre disposition.

Conditions de garantie

Votre apparéil bénéficie d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales
• aux dispositions nationales, voire locales et particulieres régissant l'installation
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
• aux régles de l'art

Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvRE pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontés.

France

Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Belgique

Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.

Suisse

L'application de la garantie est soumise aux conditions de vente, de livraison et de garantie de la société qui commercialise les produits DE DIETRICH.

Autres pays

Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.

DE DIETRICH THERMIQUE S.A.S.
F	www.dedietrich.com
	Direction des Ventes France 57, rue de la Gare F- 67580 MERTZWILLER
	[phone]
	[phone]
DE DIETRICH HEIZTECHNIK
D	www.dedietrich.com
	Rheiner Strasse 151 D- 48282 EMSDETTEL
	+49 (0)25 72 / 23-5
	+49 (0)25 72 / 23-102 [e-mail]
VAN MARCKE
B	www.vanmarcke.be
	Weggevoedenlaan 5 B- 8500 KORTRIJK
	+32 (0)56/23 75 11
VESCAL S.A.
CH	www.chauffer.ch / www.heizen.ch
	Z.I de la Veyre, St-Légier 1800 VEVEY 1
	[phone]
	[phone]
NEUBERG S.A.
L	www.dedietrich.com
	39 rue Jacques Stas L- 2010 LUXEMBOURG
	[phone]
DE DIETRICH HEIZTECHNIK
AU	www.dedietrich.com
	Am Concorde Park 1 - B 4 / 28 A-2320 SCHWECHAT / WIEN
	+43 (0)1 / 706 40 60-0
	+43 (0)1 / 706 40 60-99 [e-mail]
