MODE D'EMPLOI DHD800B DE DIETRICH

Vous venez d'acquérir une hotte THOMSON et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au moins à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

Vous trouverez également dans la gamme des produits THOMSON, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaiselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle hotte THOMSON.

Bien entendu, dans un souci permanent de satisfaire le maximum possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

THOMSON

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 03
• Respect de l'environnement 04 Description de votre appareil 05

2 / Installation de votre appareil

• Utilisation en version évacuation 06
• Utilisation en version recyclage 06 Raccordement électrique 07 Montage de la hotte 08 Montage de la cheminée

Évacuation extérieure 09 Recyclage 10

3 / Utilisation de votre appareil

Description des commandes 11

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres à graisse 12 Changement du filtre charbon 12 - Nettoyage et entretien de la carrosserie 13 Changement de lampe 13 - Entretenir votre appareil 14

6 / Service apres-vente

Interventions 16 - Relations avec les consommateurs 16

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instruire et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.
• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.
• Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil). -Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres à graisse.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Attention APPAREL

Cet appareil est équipé d'un cable d'alimentation préparé de manière spéciale. En cas de dépréciation du cable, il doit être remplace par un cable ou par un ensemble de cables spéciaux disponibles auprès du Service d'Assistance Technique.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appare eils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre à graisse, retirez le film de protection.

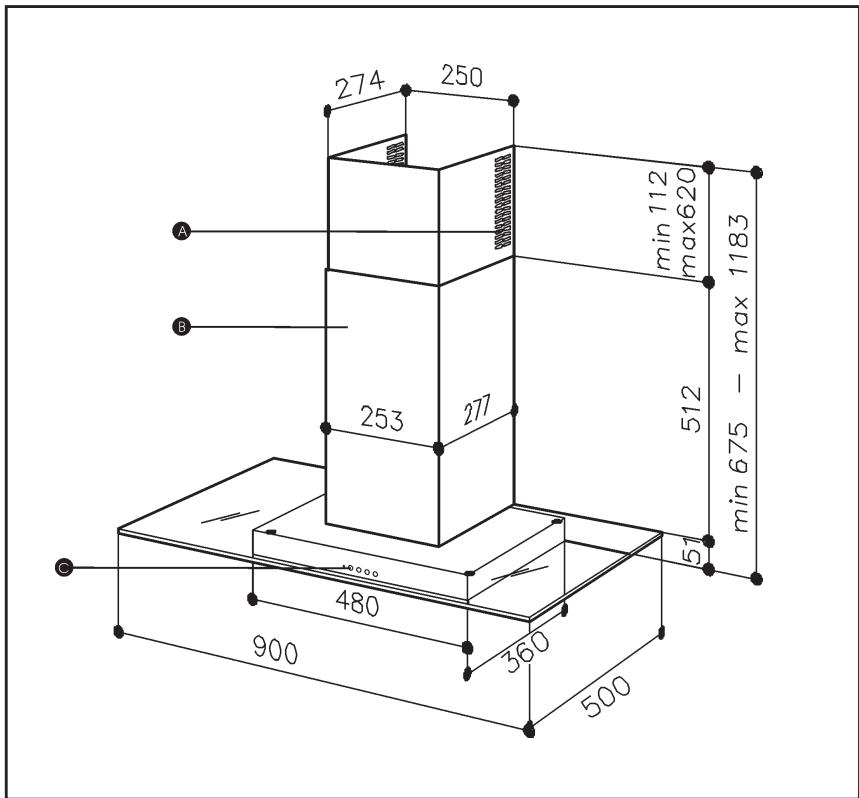

Description de votre appareil

Ouies d'aération

Cheminee

Commandes

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

L'appareil peut être utilisé soit en version à évacuation extérieure, soit en version à recyclage.

L'appareil est livré pour fonctionner en recyclage, le filtre à charbon actif est monté d'origine (Option Ref. SHK30AF1).

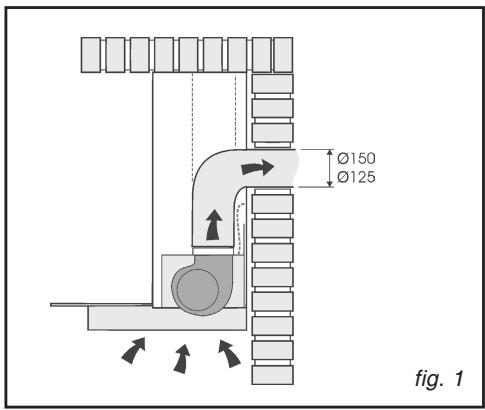

Vous possédez une sortie vers l'extérieur (fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125mm, émaillée, en alu, flexible ou en matière inflammable).

Votre hotte étant livrée en version recyclage, vous nevez préalablement retirer le filtre à charbon actif.

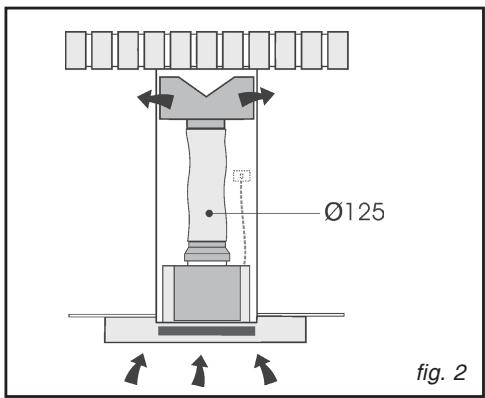

Vous ne possédez pas de sortie vers l'extérieur (fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

L'air et les vapeurs convoyés par l'appareil sont épurés par le filtre à charbon et remis en circulation à travers les fentes latérales d'aération de la cheminée.

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

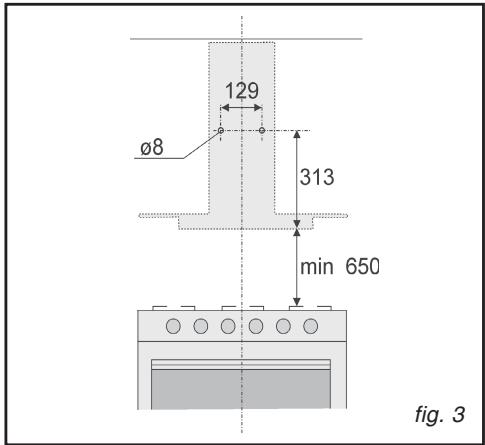

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

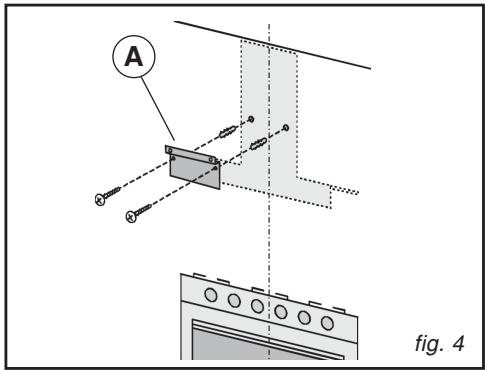

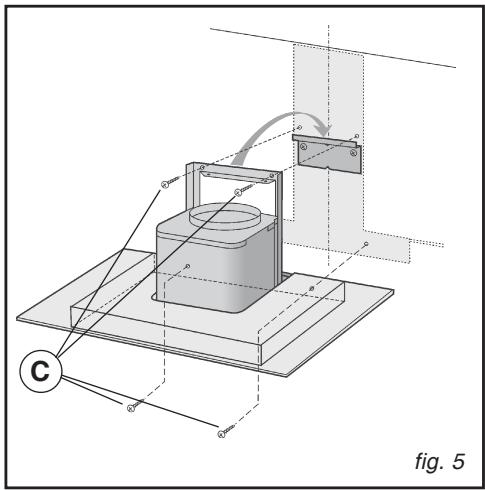

• Fixation au mur:

Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig. 3; percez 2 trous et y placez les 2 chevilles (fournies en équipement). Fixez le support métallique (A) au mur en utilisant les 2 trous percés -Fig.4-(les vis pour la fixation du support sont fournies). Utiliser les deux petits triangles découverts sur le support afin de le placer exactement le long de l'axe vertical de la hotte. - Puis accrochez la hotte sur le support (Fig. 5). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus. - Après le réglage, sans enlever la hotte, tracez sur le mur les autres 4 trous à percer (C); décrochez la hotte et percez les trous (diamètre 8mm); ensuite utilisez les 4 chevilles et les 4 vis fournies pour la fixation définitive.

Évacuation extérieure

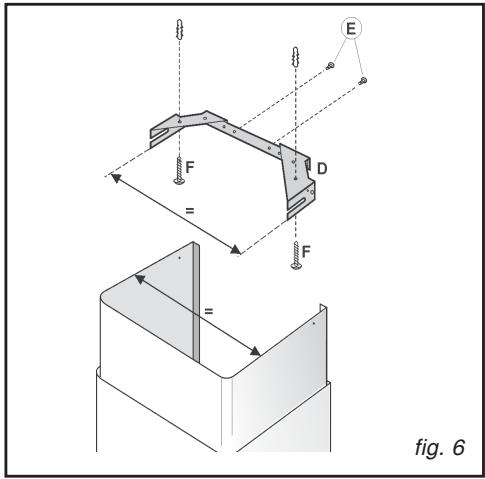

• Régler la largeur de l'étrier de support (D) de la cheminée à l'aide des vis (E) indiquées sur la Fig. 6.
• Ensuite, à l'aide des chevilles et des vis (F), fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

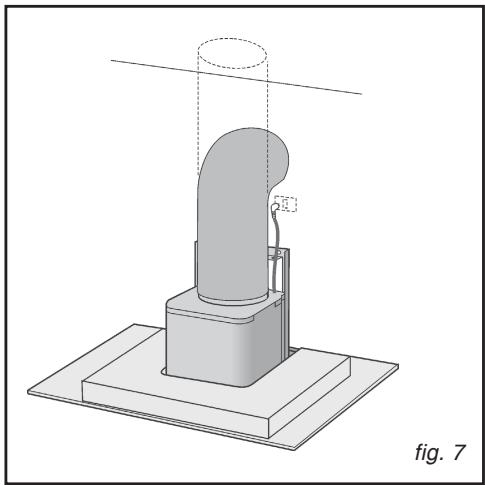

• Raccordez le conduit pour l’évacuation de l’air à la bouche de sortie d’air de la hotte ; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d’air de la hotte à l’aide d’un collier métallique - Fig. 7
• (le tuyau et le collier ne sont pas fournis). -Pour la version évacuation, retournez la cheminée supérieure de façon à ce que les ouies d'évacuation d'air soient dans la partie du bas (Fig. 8).
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
• Introduire la cheminée en la posant sur la hotte ; soulever la cheminée supérieure jusqu'au plafond et la fixer à l'aide des 2 vis (H) - Fig. 9.

Attention

Votre hotte étant livrée en version

recyclage, vous avez préalablement retiré le filtre à charbon actif.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Clapet anti-retour

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air.

Attention: avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tourner librement.

Recyclage

• Réglez la largeur de l'étrier de support (D) du tuyau télescopique à l'aide des vis E indiquées à la Fig. 6.
• Ensuite, à l'aide des chevilles et des vis (F) fournies, fixez le support au plafond en faisant attention qu'il soit dans l'axe de la hotte.

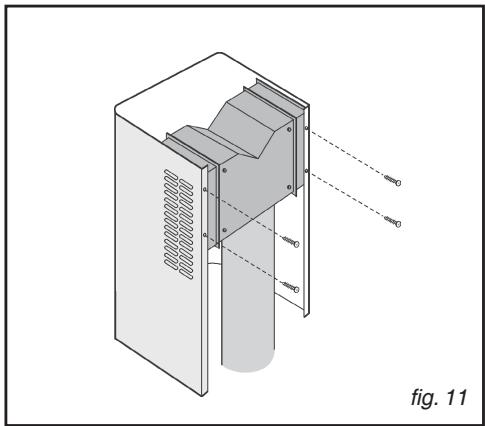

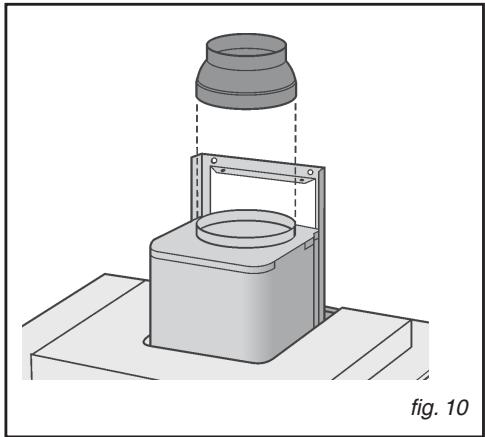

• Montez la réduction sur la hotte en face du point de sortie de l'air (Fig. 10).
• Prendre le déflecteur d'air et y fixer un tuyau sous (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis) ; fixer le déflecteur d'air à la cheminée supérieure (Fig. 11) à l'aide de 4 vis.

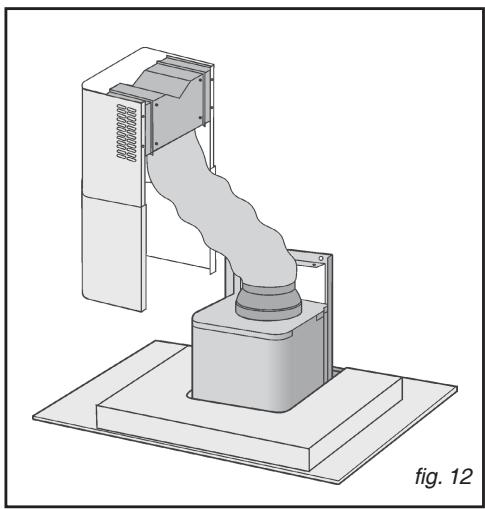

• Raccordez le tuyau couplé à la réduction se trouvant sur la bouche de sortie d'air (Fig. 12).
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
• Introduire la cheminée en la posant sur la hotte ; soulever la cheminée supérieure jusqu'au plafond et la fixer à l'aide des 2 vis (H) - Fig. 9.

Description des commandes

Touche A: touche d'éclairage. Touche B: touche ON/OFF moteur 1ère vitesse. Touche C: touche ON/OFF moteur 2ème vitesse. Touche D: touche ON/OFF moteur 3ème vitesse. E: voyant lumineux de fonctionnement du moteur.

fig. 13

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres à graisse

Il est important de veiller à nettoyer périodiquement les filtres à graisse.

Intervalle de nettoyage du filtre:

Le filtre à graissé doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois).

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher.

Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

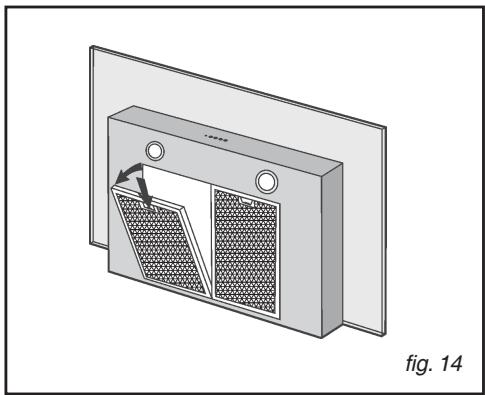

• Démontage du filtre àGRAISSE (fig. 14)

Enlever le filtre àGRAISSSE en poussant l'arrêt et en le faisant tourner vers l'extérieur (Fig. 14).

Changement du filtre à charbon

Si l'appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement. Intervalle de remplacement du filtre:

Vous devrez remplacer le filtre à charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

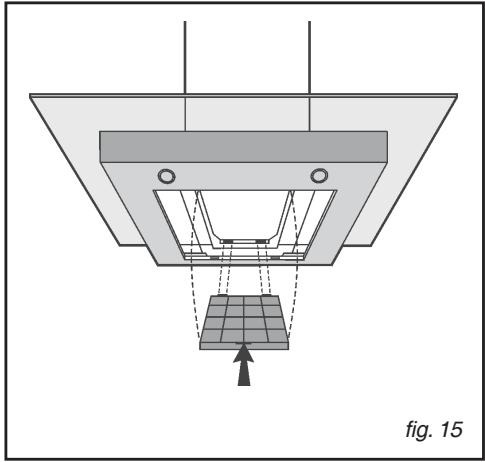

• Démontage du filtre à charbon (fig. 15)

Enlever le filtre àGRAISSÉ en poussant l'arrêt et en le faisant tourner vers l'extérieur (Fig. 14). Enlever le filtre à charbon en le poussant vers le bas et en le faisant tourner vers l'extérieur (Fig. 15).

Réf. filtre à charbon:

SHK30AF1

- Nettoyage et entretien de la carrosseire

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fentes prévues à cet effet (Fig. 16). Remplacez-les par des lampes ayant les mêmes caractéristiques.

ATTENTION: Ne pas toucher l'ampoule à main nue.

fig. 16

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tamponsemalliques, de produitsabrasifs ou de brosses tropdures.	Pour nettoyer la carrosserie et lehublot d'éclairage, utilisez exclusivement des nettoyantsménagers du commerce dilués dans de l'eau, puis rincez à l'eauclaire et essuyez avec un chiffondoux.
Filtre àGRAISSÉ	Ce filtre retient les vapeursgrasses et les poussières.II estl'élement assurant une partim-porante de l'efficacité de voterehotte. Dans le cas de tachespersistantes, utilisez une crèmenon abrasive, puis rincez à l'eauclaire.	Avec un nettoyant ménager ducommerce, puis rincezabondamment et séchez. Ce nettoyage peut être effectué dans notre lave-vaisselle en position verticale (ne pas mettreen contact avec de la vaisellesale ou des couverts enargent).
Filtre àcharbon actif	Ce filtre retient les odeurs et doit'être changé au moins tous lessix mois en fonction de votureutilisation.Commandez ces filtrres chezvoire revendeur (sous laréférence indiquée sur la plaque signalétique située à l'intérieur dela Hotte) et notez la date dechangement.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée ou de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

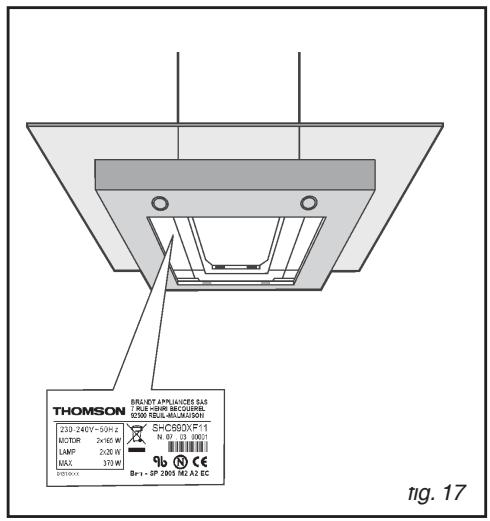

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig. 17).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine. PIECE

• Pour en savoir plus sur tous les produits de la marque :

• Consultant facture pour connaître les contacts SAV.
