MODE D'EMPLOI SC-LX82 PIONEER
- Advanced MCACC Application logicielle d'affichage sur PC -
Ce manuel contient le mode d'emploi de l'application logicielle permettant de visualiser sur l'écran de votre ordinateur les caractéristiques des fréquences de la réverbération présente dans votre salle d'écoute, les caractéristiques du retard de groupe des enceintes et les valeurs des paramètres MCACC mesurées avec la fonction Advanced MCACC de votre SC-LX82 ou SC-LX72.
Il explique tout ce que vous avez besoin de savoir pour utiliser l'application, de l'installation au dépannage. Vous aurez besoin de faire fonctionner le récepteur pour utiliser cette application, veuillez donc aussi consulter le mode d'emploi fourni avec le récepteur.
À propos de l'application Advanced MCACC
Les fonctions de l'application Advanced MCACC s'utilisent de la même façon que les fonctions "Reverb View" et "Group Delay" du récepteur (consultez les pages 113 et 117 du mode d'emploi du récepteur), et permettent de visualiser les caractéristiques de la réverbération de votre salle d'écoute et les caractéristiques du retard de groupe des enceintes. Sur l'écran d'un ordinateur vous obtiendrez des graphiques plus attrayants et facies à interpréter. L'application peut en outre être utilisée pour afficher les mesures enregistrées dans la mémoire MCACC du récepteur.
Conditions requises pour utiliser l'application sur votre ordinateur
- L'ordinaire doit fonctionner sous un des systèmes d'exploitation suivants : Microsoft® Windows® Vista Home Basic/Home Premium/Ultimate SP1, Windows® XP Professional/Home Edition SP3 ou Windows® 2000 Professional SP4.
L'écran doit avoir une résolution de 800 × 600 points (SVGA) ou plus.
- Un connecteur de port RS-232C est nécessaire pour la sortie graphique. Consultez le manuel d'instructions de l'ordinateur et/ou le fabricant de l'ordinateur pour en savoir plus sur les réglages corrects du port.
Microsoft®Windows®Vista,Windows®XP et Windows®2000 sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Fonctions principales de l'application
- Affiche sous forme de graphiques 3D les caractéristiques des fréquences de réverbération de votre salle. Vous pouze désirir de voir ces mesures avec ou sans l'égalisation effectuee par ce récepteur (avant et après le calibrage).
- Permet d'afficher des graphiques 3D des caractéristiques du retard de groupe des différentes enceintes. (Vou陝 pouvez visualiser les valeurs obtenues avant et après le calibrage.)
- Permet d'afficher la liste des paramètres Advanced MCACC (les résultats des mesures).
- Permet de visualiser les graphiques dans plusieurs formats.
- Permet de sauvegarder sur l'ordinateur les diverses valeurs mesurées.
- Permet de prendre des notes sur l'etat de votre salle au moment des mesures, etc.
- Permet d'imprimer les différents graphiques et les valeurs des mesures MCACC.
Suite
Ce que vous pouvez faire avec cette application
- Advanced EQ Setup, que vous pouvez faire avec le récepteur (consultez la page 113 du mode d'emploi du récepteur), vous permet deCHOIsir le délaI optimal pour le calibrage EQ automatique. Vous pouvez utiliser les caractéristiques de la réverbération de cette application (Reverb) comme guide pourCHOIsir le meilleur délaI pour votre salle. Pour en savoir plus, consultez Determiner le délaI pour le calibrage Advanced EQ Setup (page 19).
- Des caractéristiques des fréquences de réverbération fausses dans votre salle d'écoute peuvent vous empêcher d'appréciem un environnement sonore précis. Les graphiques produits par cette application constituent un outil puissant car ils vous permettent de contrôler les caractéristiques des fréquences de réverbération d'un coup d'œil. Vous pouvez aussi contrôler l'efficacité des mesures que vous prenez pour améliorer l'acoustique de votre salle d'écoute, comme par exemple l'installation de matériel aux absorbeurs de son. Pour en savoir plus, consultez Mesures de verification pour améliorer les caractéristiques de la réverbération de votre salle (page 21).

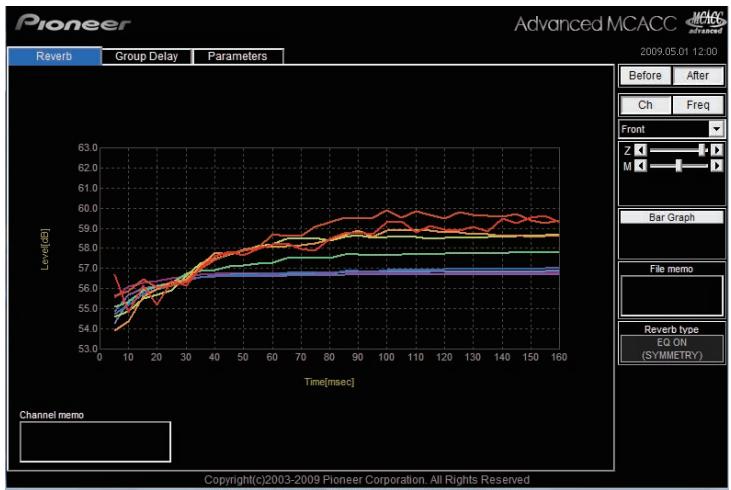

- Les caractéristiques de la réverbération après le calibrage peuvent être visualisées. Ceci vous permet de contrôler les effets de l'EQ lorsque des mesures Advanced MCACC sont effectuees. Pour en savoir plus, consultez À propos de l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage (page 23).
- Les graphiques du retard de groupe (Group Delay) permettent de vérifier les caractéristiques du retard de groupe avant et après le calibrage. Pour en savoir plus, consultez Interprétation du graphique des caractéristiques du retard de groupe (Group Delay) (page 25).
- L'affichage des paramètres MCACC (Parameters) permet de voir sur l'ordinateur tous les paramètres (valeurs mesurées) enregistrés dans les mémoires MCACC du récepteur. Pour en savoir plus, consultez Affichage des paramètres MCACC (page 26).
Installez cette application sur votre ordinateur grâce à l'installateur télécharge.
Youtouvrez l'installateur dans le dossier que you avez selectionné pour l'application tellechargee.

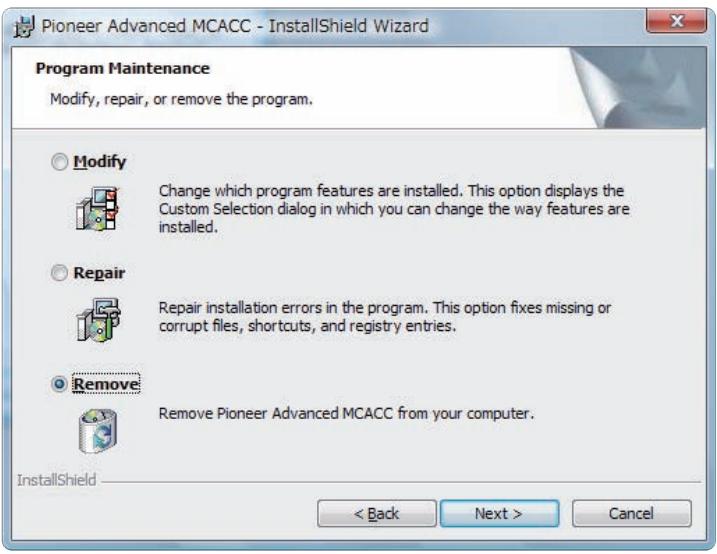

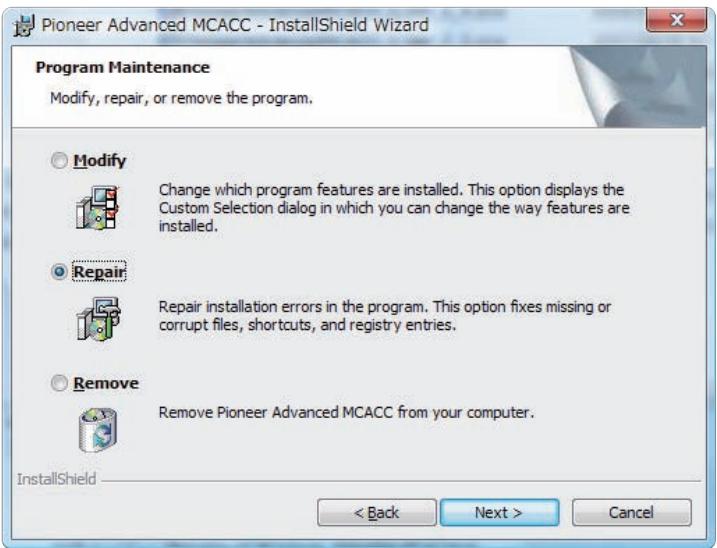

Si la version precedente de l'application Advanced MCACC ("Ver. 1.1", "Ver. 1.4", "Ver. 2.0" ou "Ver. 2.1")
est installee sur suaive ordinateur, veuillez la mette a jour. Pour de plus amples informations a ce sujet,
consultez Mise à jour de l'application (page 27).
1 Double cliquez sur le fichier "PioneerAdvancedMCACC_e_ver_**.exe"
Le numero situé après "ver" dans le nom du fichier est le numero de version de l'installateur.
Selon la configuration actuelle de votre ordinateur, l'assistant InstallShield Wizard peutmettre un certain temps a s'afficher.

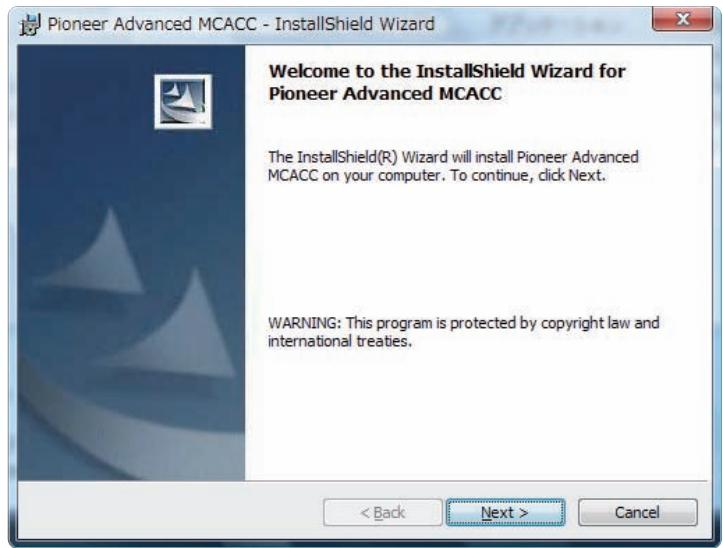

2 Cliquez sur "Next".

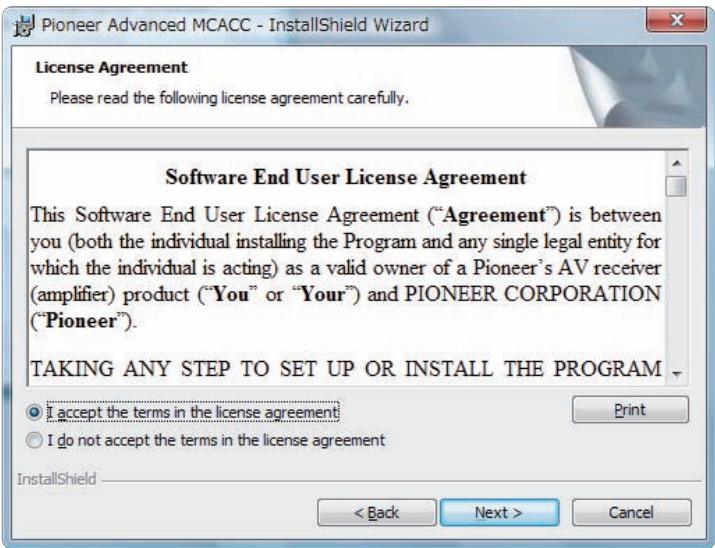

3 (Si vous acceptez les termes du contrat de licence), Sélectionnez "I accept the terms in the license agreement", puis Sélectionnez "Next".

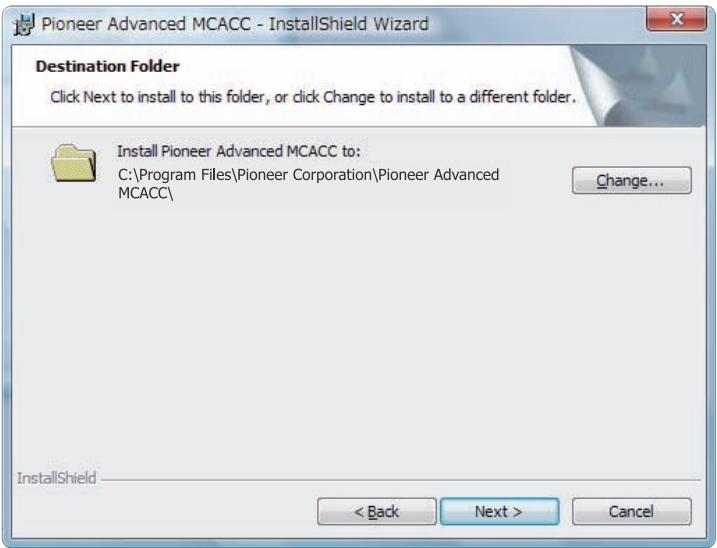

L'écran de sélection de la destination de l'installateur apparait.
Suite
Guide de dépannage
Si une erreur se produit quand vous double cliquez et que vous ne peuvent pas réaliser l'installation.

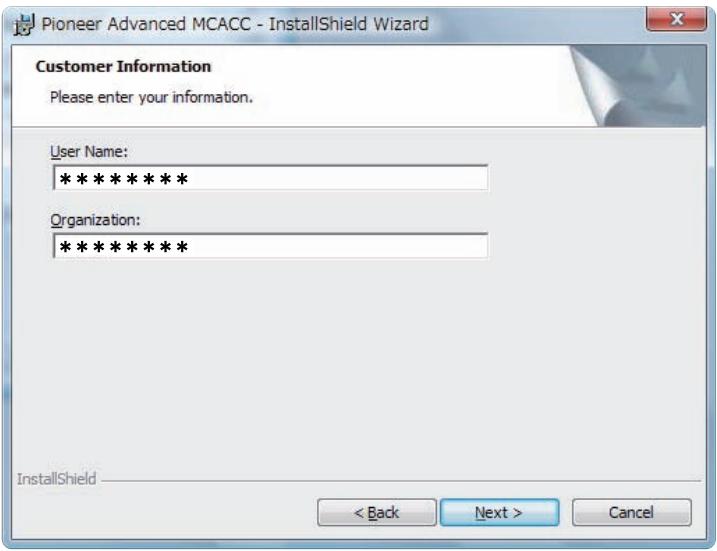

4 Introduisez les informations de l'utilisateur, puis selectionné "Next".
5 Cliquez sur "Next".
L'application est installée dans le dossier indiqué dans "Destination Folder". Le dossier de destination peut être changé par un click sur "Change...".
Suite

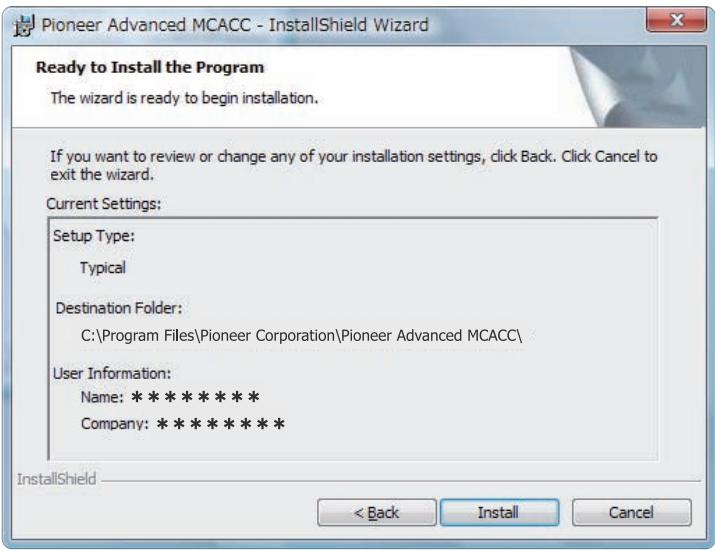

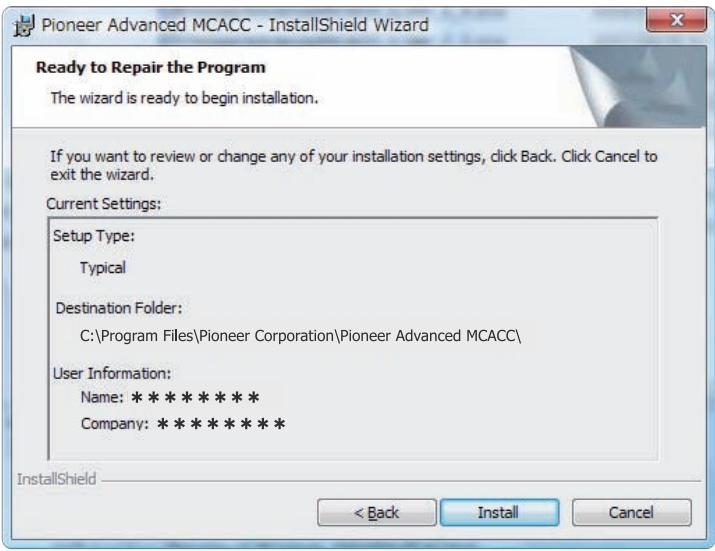

6 Choisissez "Install".
Un raccourci est créé sur le bureau.

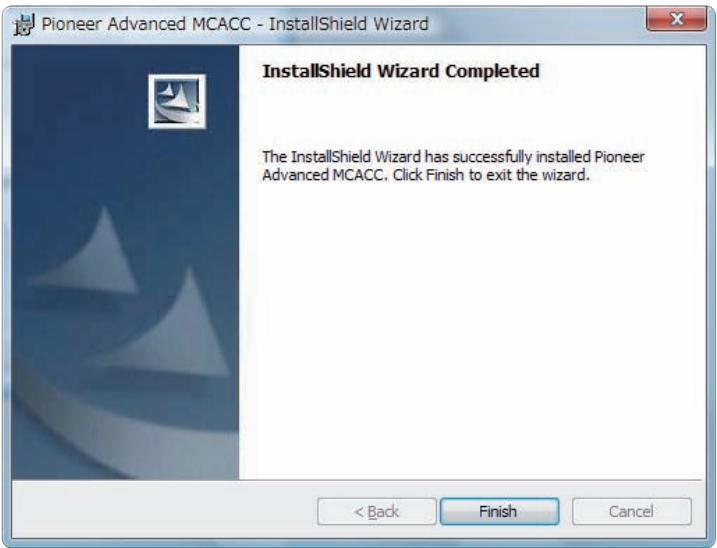

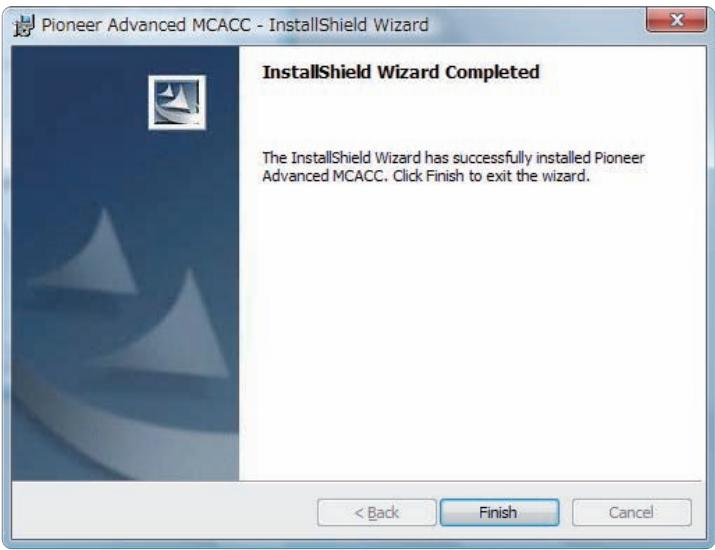

7 Cliquez sur "Finish".
L'installation est terminée.
Fonctionnement avec le récepteur et raccordement du cable
Raccordez le récepteur et l'ordinateur pour pouvoir visualiser sur l'ordinateur les différentes mesures effectuees sur le récepteur.

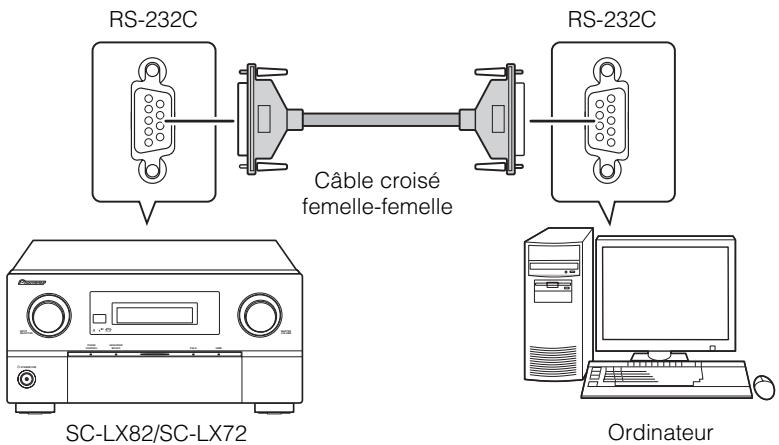

1 Raccordez le récepteur à votre ordinateur grâce à un cable RS-232C.
Attention
Avant d'effectuer ou de modifier des raccordements, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise de courant secteur. Le branchement des composants doit être le dernier raccordement que vous faites avec votre système.
Remarque
- Si vous utilisez un ordinateur portable ou un ordinateur sans prise RS-232C, vous pourrez utiliser cette application en raccordant le récepteur à une prise USB de l'ordinateur à l'aide d'un cable de conversion USB-RS-232C (cable USB-Série). Si vous utilisez une liaison USB, veillez à seLECTIONner le numéro de port COM réservé à la transmission de données (consultez la page 9).
- Le type de cable à utiliser est un cable croisé fémelle-femelle. Des fabricants différents utilisent des noms différents pour ↔ éracencer ce type de cable. Il est parfois appelé cable "de liaison" et parfois il est appelé cable "inversé".

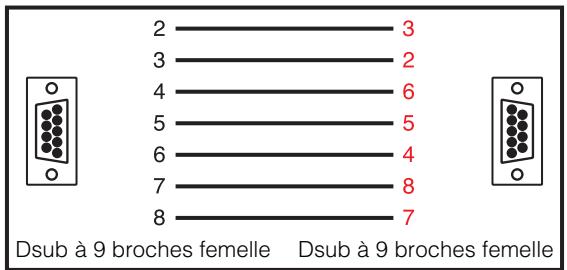

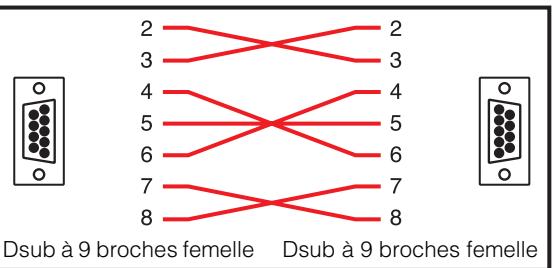

Scheme de connexion d'un cable RS-232C pour le raccordement entre le récepteur et l'ordinateur
Suite
2 Effectuez l'opération "Full Auto MCACC" sur le récepteur. (Consultez la page 45 du mode d'emploi du récepteur.)
Ce réglage n'est pas nécessaire si la configuration "Full Auto MCACC" a déjà été effectuee avant le raccordement du cable RS-232C. Passez alors a etape 3.

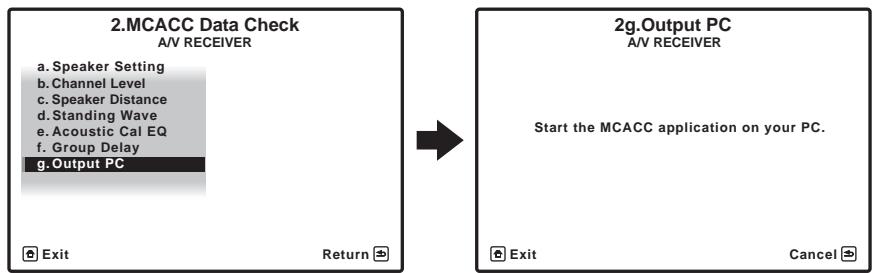

3 Sélectionnez "Output PC" dans "MCACC Data Check". (Consultez la page 117 du mode d'emploi du récepteur.)
Le message "Start the MCACC application on your PC" apparait sur l'écran et le récepteur entre en mode veille de transmission. Il est prét à envoyer les données à votre ordinateur.
Les préparats pour envoyer les données mesurées à votre ordinateur sont terminés.
(Pour envoyer les données, consultez la section suivante Fonctionnement de l'application.)
Remarque
- Les graphiques obtenu avant le calibrage ("Before") et après le calibrage ("After") peuvent être visualisés sur l'écran montrant les graphiques des caractéristiques de la réverbération après les mesures Full Auto MCACC ("Reverb"), mais il faut savoir que le graphique représentant les caractéristiques après le calibrage est une prévision des caractéristiques de la réverbération obtenues après les mesures Full Auto MCACC effectuées avec le type d'EQ : SYMMETRY.
Pour en savoir plus, consultez À propos de l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage (page 23).
Si vous poulez vérifier le graphique des caractéristiques de la réverbération réellement mesurées après le calibrage MCACC (pas la prévision), mesurez une nouvelle fois les caractéristiques de la réverbération après le calibrage.
Pour en savoir plus, consultez Affichage des caractéristiques de la réverbération après le calibrage AQ (valeurs réellement mesurées) (page 24).
Cette section explique le fonctionnement de l'application, de la réception des données mesurées à la sauvégarde des données en passant par l'affichage des graphiques.
Réception des données mesurées
1 Double cliquez sur le raccourci de l'application situé sur le bureau de votre ordinateur.
Voussoupvezaussilancerl'applicationenselectionnant"Program” "PioneerCorporation” "AdvancedMCACC"àpartirdu menu"Start".
L'application démarre.

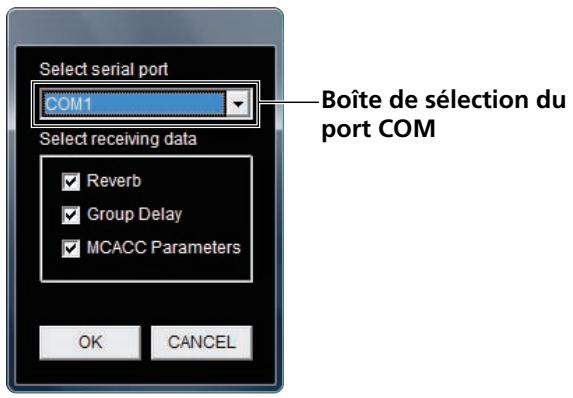

Un port COM entre "COM1" et "COM8" peut être sélectionné. Si vous ne savez pas quel numéro de port COM sélectionner, essayez chaque port l'un après l'autre, en commençant par "COM1".
Remarque
Pour en savoir plus sur les réglages des ports COM, consultez le mode d'emploi de votre ordinateur ou contactez le fabricant de votre ordinateur.
Suite
Guide de dépannage
Si une erreur se produit quand vous selectionnez "Receive" et qu'aucune donnée n'est envoyee.

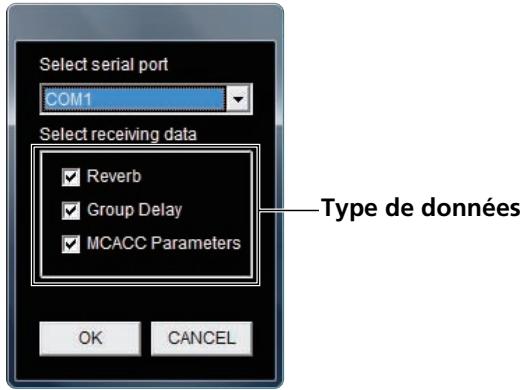

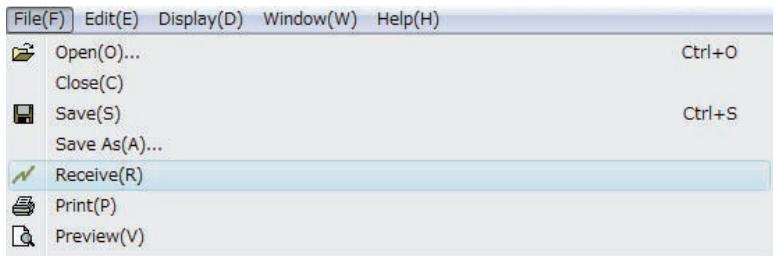

4 Sélectionnez le type de données devant être reçues, puis Sélectionnez "OK".
Selectionnez "Reverb" pour receivevoir les données des caractéristiques de la réverbération de la salle, "Group Delay" pour receivevoir les données des caractéristiques du retard de groupe, "MCACC Parameters" pour receivevoir les données des divers paramètres MCACC (résultats des mesures).
La transmission des données commence.
Lorsque la réception est terminée, les données reçues apparaisent.
Remarque
- Les données utilisées pour visualiser le graphique des caractéristiques de la réverbération (Reverb), le graphique des caractéristiques du retard de groupe (Group Delay) et les paramètres MCACC ne sont pas supprimées même à la mise hors service du récepteur. Par contre, chaque fois que de nouvelles mesures de la réverbération sont effectuées, les données enregistrées dans le récepteur et utilisées pour visualiser les caractéristiques de la réverbération (Reverb) et les caractéristique du retard de groupe sont écrasées. Si vous souhaitez visualiser les graphiques de plusieurs séries de données, transféréz les données sur un ordinateur pour les sauvégarder chaque fois que vous mesurez la réverbération.
- Afin d'éviter un dysfonctionnement, une fois la transmission des données terminée, débranchez le cable RS-232C connectant votre ordinateur au récepteur.
Suite

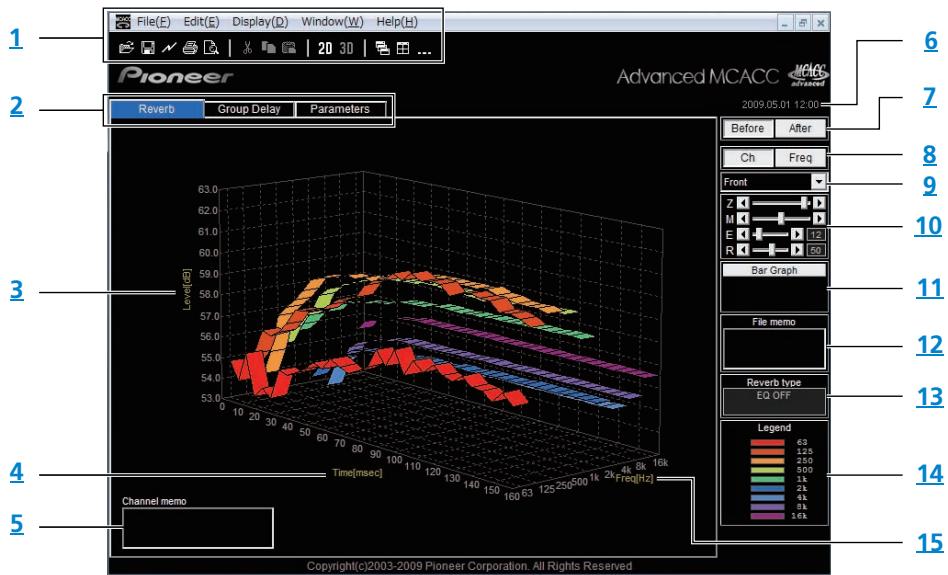

Affichage des graphiques et des paramètres (noms et fonctions des éléments)
Lorsque les mesures sont reçues, la fenêtre d'affichage des graphiques et des paramètres apparait. La fenêtre d'affichage se divise en deux éléments, “Reverb”, “Group Delay” et “Parameters”. Sélectionnez l'onglet souhaité pour ouvrir la fenêtre correspondante et afficher les détails.

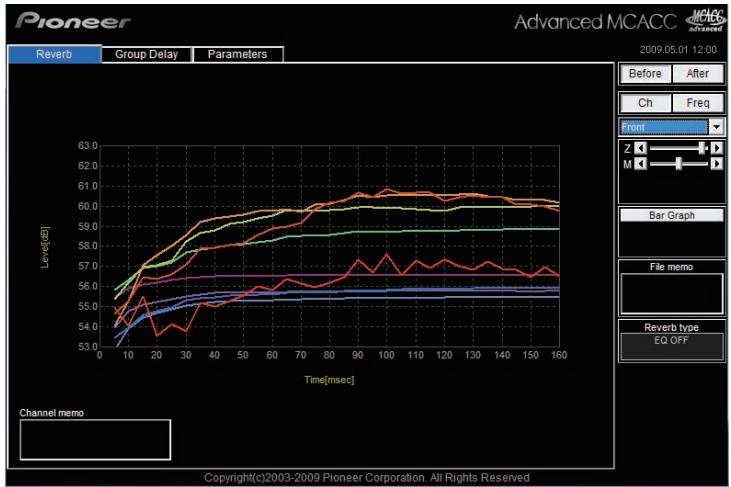

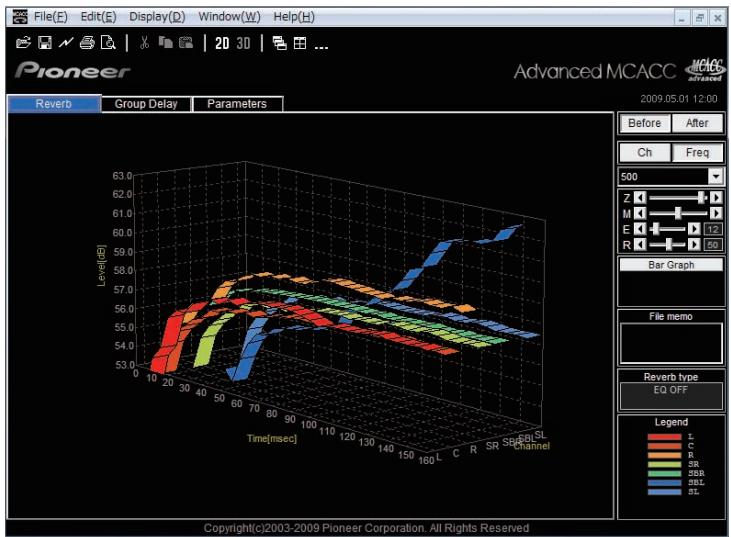

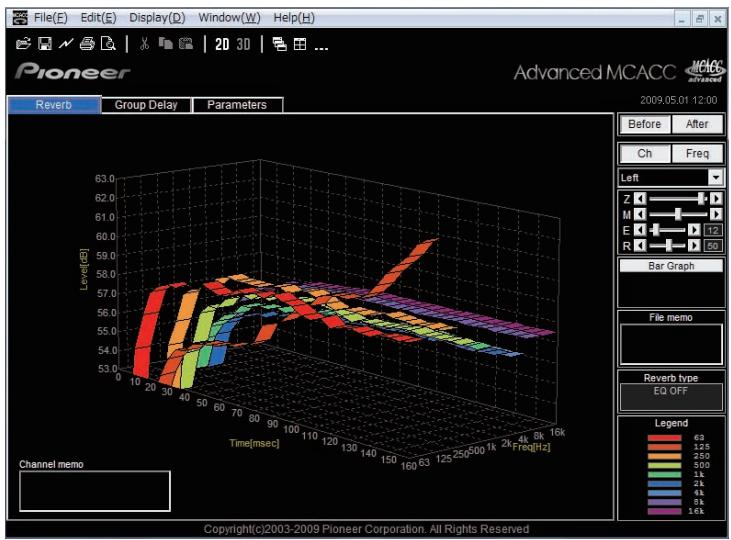

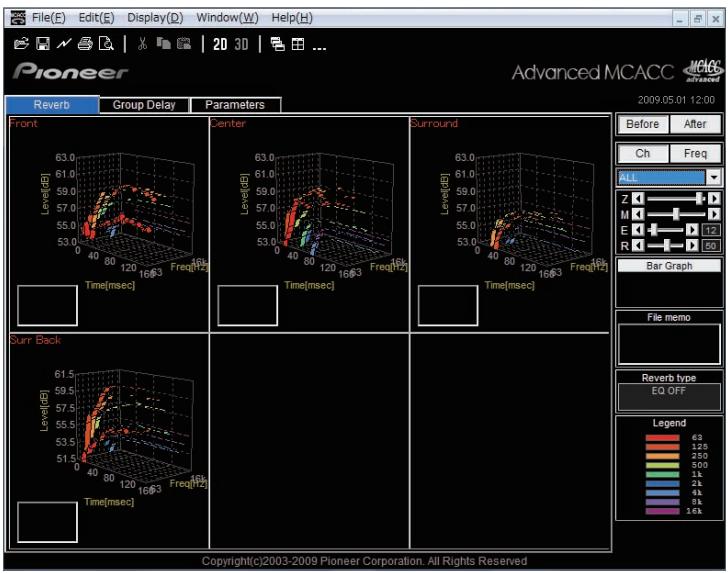

Reverb (graphique des caractéristiques des féquences de réverbération de la salle)

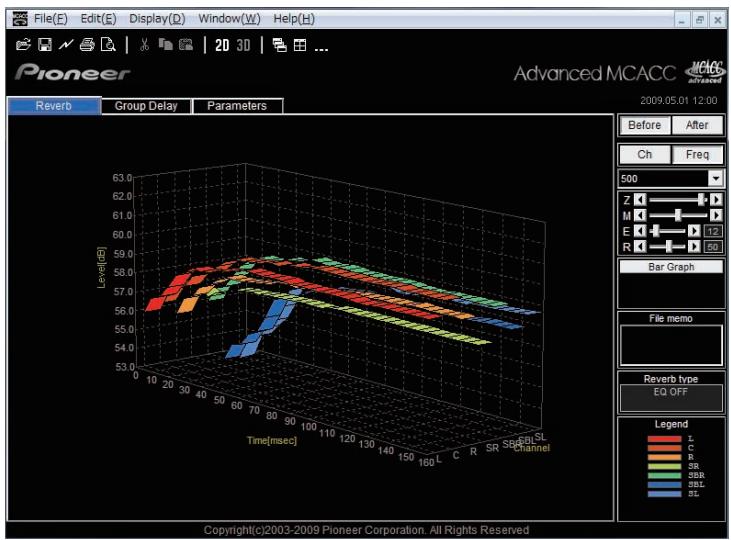

Vouss pouvez alterner entre l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage. Vous pouvez alterner entre les affichages individuels des différents canaux/fréquences ou l'affichage d'une liste de tous les canaux/fréquences (ALL). Nous expliquons ci-dessous les différentes parties des affichages individuels et de l'affichage ALL, ennant comme exemple l'affichage des canaux.
Affichage individuel (Exemple : Canal avant)

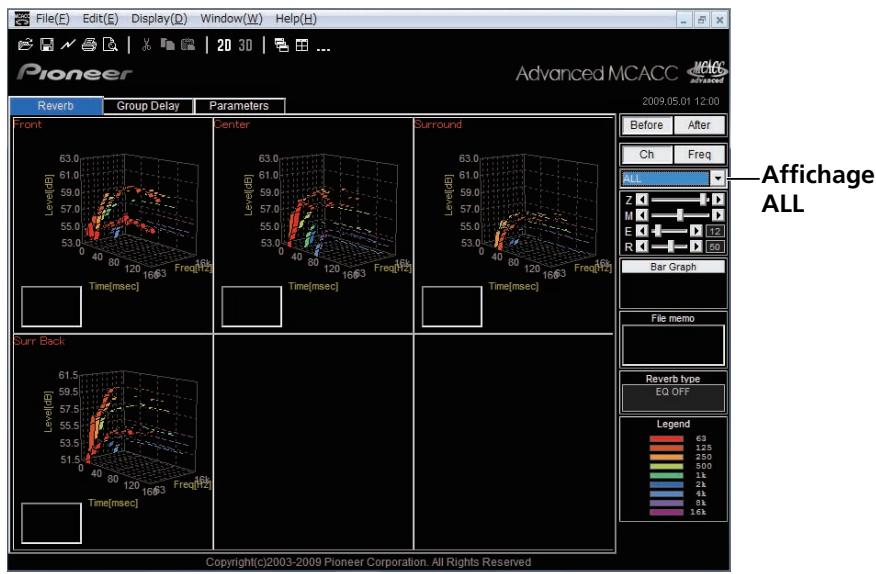

Affichage ALL

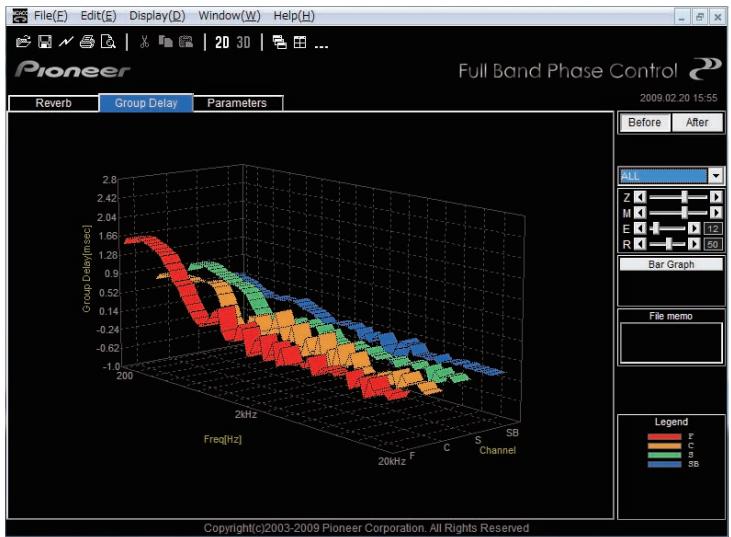

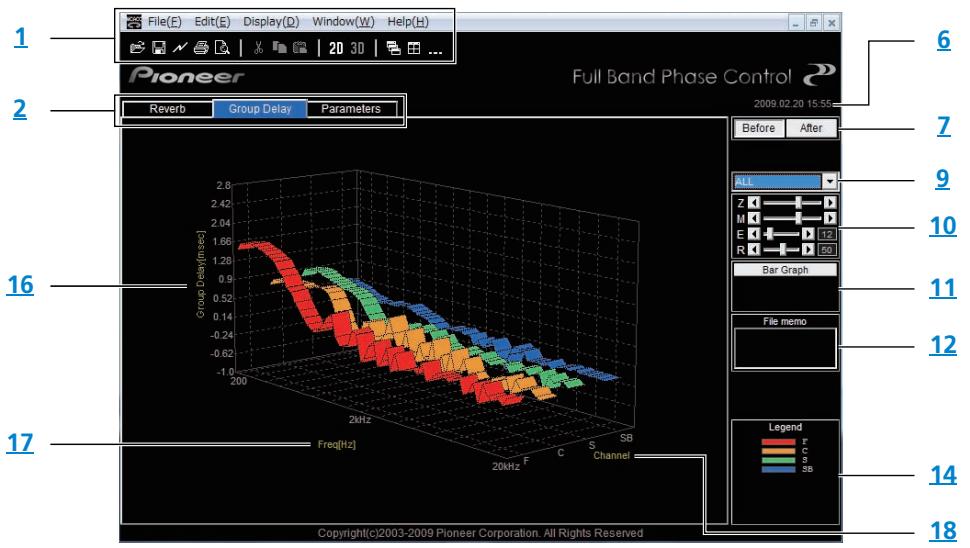

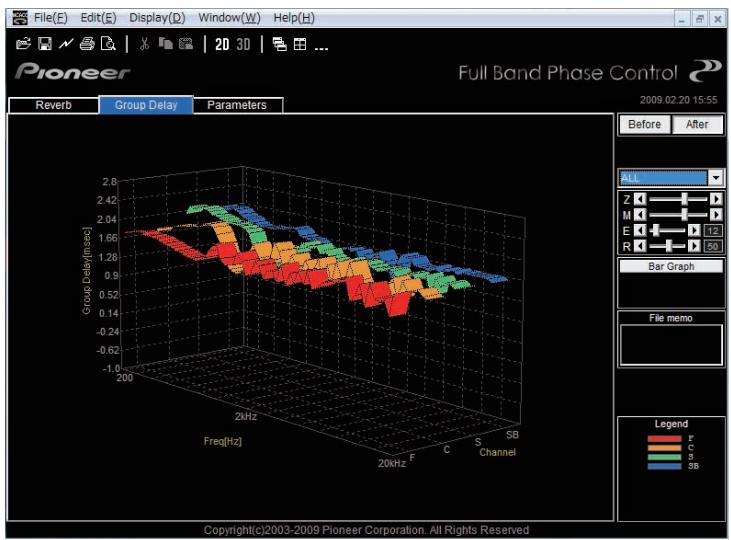

Group Delay (graphique des caractéristiques du retard de groupe des enceintes)
Voupez alterner l'affichage entre les caractéristiques du retard de groupe des enceintes avant le calibrage et les caractéristiques du retard de groupe des enceintes après le calibrage. Vou puez aussi alterner entre les caractéristiques du retard de groupe de tous les canaux et les caractéristiques de chaque canal individuel.

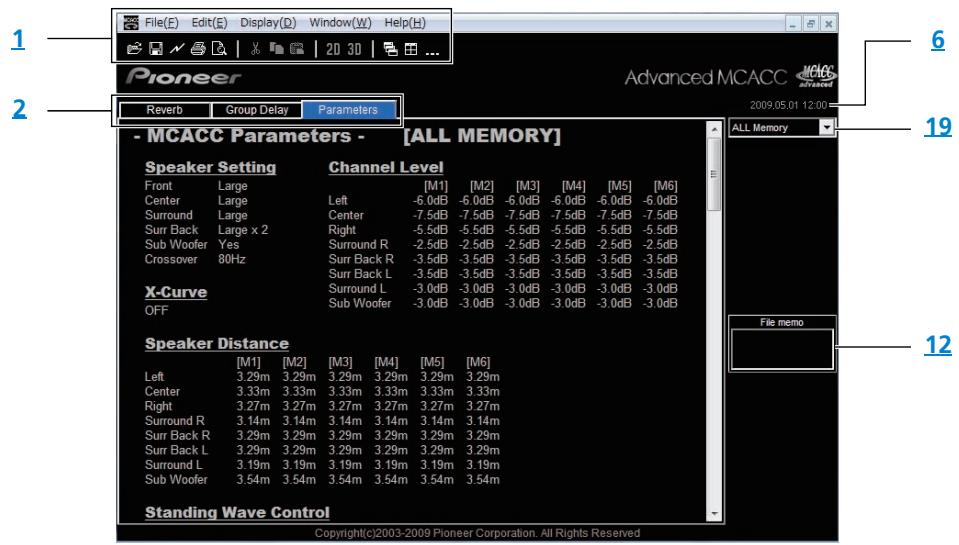

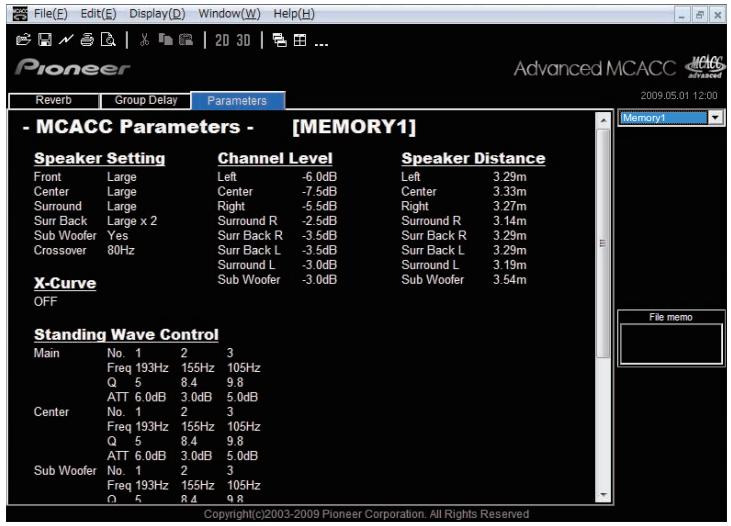

MCACC Parameters (affichage de la liste des paramètres MCACC)
Permet d'afficher la liste des mesures enregistrées dans toutes les mémoires MCACC. Il est également possible d'afficher les mesures enregistrées dans les mémoires MCACC individuelles.
Suite
Yououpouvezchoisirlescommandessuivantesa partirdesmenusde l'application.
| File |
| Open | Ouvre un fichier qui a été sauvégardé sur l'ordinateur (consultez la page 17). |
| Close | Ferme un fichier. |
| Save | Sauvegarde les données mesurées dans un fichier (consultez la page 16).a |
| Save As |
| Receive | Reçoit les données mesurées (consultez la page 9). |
| Print | Imprime le graphique individuel actuel.b |
| Preview | Affiche un écran de prévisualisation pour montrer comment sera la page imprimée.b |
| Exit | Quitte l'application. |
a. Choisissez "Save As" si vous voulez sauvegarder sous un autre nom des données déjà sauvegardées.
b. Il n'est pas possible d'imprimer ou de prévisualiser les éléments qui n'ont pas eté reçus ( éléments pour lesquels il n'existe pas de données).
| Display |
| Graph | Il est possible de changer la façon dont les graphiques sont affichés. Graphique en 2D 20 : Affiché en deux dimensions. Graphique en 3D 30 : Affiché en trois dimensions. |
| Type (Affichage de la réverbération seulement) | Il est possible de changer le type d'affichage des caractéristiques de la réverbération. Each Ch : Chaque canal est représenté individuellement. Le type d'affichage “Each Ch” est spécifique lorsque le calibrage EQ est effectué avec “ALL CH ADJ” sélectionné comme type de réverbération. Pair Ch : Les caractéristiques de la réverbération composite pour les paires de canaux gauche et droit “Front”, “Surround” et “Surr Back” sont représentées. Le type d'affichage “Pair Ch” est spécifique lorsque le calibrage EQ est effectué avec “SYMMETRY” ou “FRONT ALIGN” sélectionné comme type de réverbération. |
| Demo | Affiche les courbes 3D avec rotation.a |
a. Pour terminer, reselectionner et découvert la case.
Suite
| Window |
| Cascade | Fichiers disposés en cascade.a |
| Tile | Fichiers disposés en mosaïque.a |
| Minimize | Réduit la fenêtre. |
| Arrange | Arrange les icônes.a |
a. Disponible quand deux fichiers ou plus sont ouverts.
| Help |
| Glossary | Affiche les définitions des termes associés à la fonction MCACC et à cette application. |

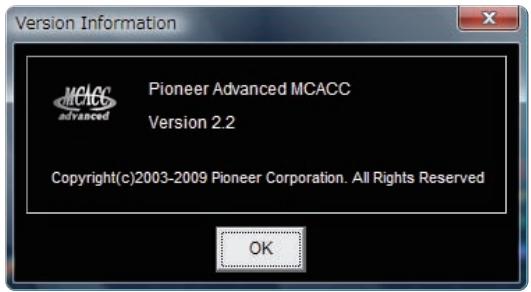

| Version Info | Affiche la version de l'application. |
2 Onglet de selection de paramètre à afficher
Un graphique de l'élément sélectionné ou la liste des paramètres MCACC est affché.
3 Level [dB]
L'axe du niveau.
4 Time [msec]
L'axe du temps.
5 Note concerning les canaux (disponible seulement si les canaux sont indiqués sur le graphique des caractéristiques de la réverbération)
Vous permet de prendre brievement des notes sur chaque canal.
6 Date et heures
Affiche la date (aaaa.mm.jj) et l'heure du transfert des données mesurées vers l'ordinateur.
7 Boutons de sélection Before et After
Selectionnez "Before" pour visualiser le graphique des caractéristiques avant le calibrage et "After" pour visualiser le graphique des caractéristiques après le calibrage.
8 Boutons de commutation de canal et de fréquence
Ch: Sélectionne le mode d'affichage des canaux (les fréquences sont affichées le long de l'axe des profondeurs du graphique).
Freq : Sélectionne le mode d'affichage des fréquences (les canaux sont indiqués le long de l'axe des profondeurs du graphique).
Permet de selectionner l'affichage de tousles canaux ou d'un canal unique (Left, Center, etc.).
10 Barres d'ajustement du graphique
Z: Augmente ou réduit l'unité de l'échelle sur l'axe vertical du graphique. (Level [dB] ou Group Delay [msec]).
M: Déplace la position de l'échelle sur l'axe vertical du graphique (Level [dB] ou Group Delay [msec]).
E: Déplace verticalément le point de vue des graphiques 3D. (Ne peut être modifié pour les graphiques 2D.)
R: Déplace horizontally le point de vue des graphiques 3D. (Ne peut être modifié pour les graphiques 2D.)
Suite

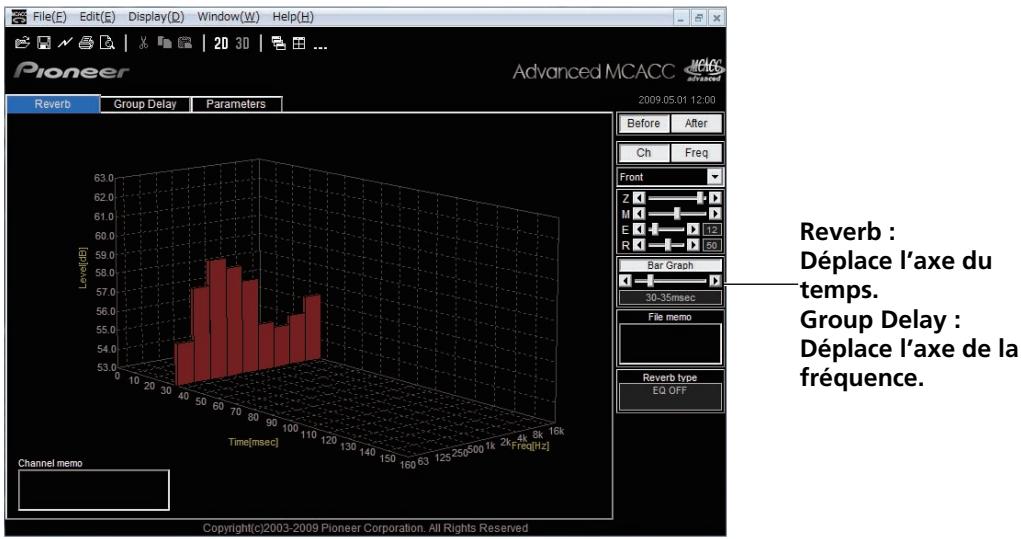

11 Bar Graph
Change le type d'affichage graphique. L'affichage commute entre le graphique à bandes et le graphique à barres lorsqu'on appuie sur cette touche.
12 File memo
Les notes relatives au fichier (état de la salle au moment des mesures, etc.) peuvent être sauvégardées pour chaque élément.
13 Reverb type
Indique si les caractéristiques de la réverbération ont été relevantes avant le calibrage (EQ OFF) ou après le calibrage (EQ ON).
(La courbe de calibrage est indiquée pour les caractéristiques de la réverbération obtenue après le calibrage.)
14 Legend
Montre les correspondances entre les couleurs et les canaux ou les fréquences.
Lorsque le graphique des caractéristiques du temps de propagation de groupe de l'enceinte apparait, les voies suivantes sont indiquées (maximum) : F : Avant, C : Centre, S : Surround, SB : Surround arrêté
Devient l'axe des fréquences dans le mode d'affichage des canaux. Devient l'axe des canaux dans le mode d'affichage des fréquences.
Cet axe indique le montant du retard de groupe (longueur du retard de groupe).
17 Freq [Hz]
C'est l'axe des fréquences.
18 Channel
C'est l'axe des canaux.
19 Boutons de selection de l'affichage de liste ou de l'affichage individuel
Toutes les mémoires MCACC apparaissent lorsque "ALL Memory" est spécifique et les mémoires individuelles MCACC apparaissent lorsque les affichages individuels sont spécifique ("Memory1", etc.).

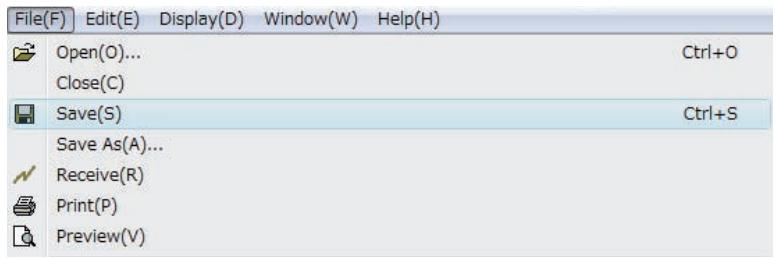

Sauvegarde des graphiques dans des fichiers de données
Vou puez sauegarder les données mesureres reues en provenance du recepteur sur voire ordinateur. Les données reues en une seule fois sont sauegardees dans un seul fichier.
Si vous avez des données qui ont eté déjà sauvegardées et que vous voulez les sauvegarder sous un nouveau nom,CHOISSEZ "Save As".
2 Vérifiez l'emplacement de la sauvegarde, attribuez un nom de fichier, puis cliquez sur "Save".
Les données sont sauvégardées dans un fichier au format CSV (l'extension du fichier est ".csv").
Lorsque la sauvegarde des données est terminée, vous doivent appuyer sur "RETURN" (sur les commandes du récepteur) pour sortir de l'écran Reverb Output PC. Ceci sort le récepteur du mode de veille de transmission. (Consultez la page 117 du mode d'emploi du récepteur.)
Remarque
Le format de fichier CSV est souvent utilisé pour transférer des données vers des applications comme les bases de données et les tableurs. Vous pouvez utiliser ces applications pour visualiser les valeurs numériques de vos données mesurées.
Cependant, si vous utilisez une autre application pour éoperator les données et que vous sauvegardez le fichier, l'application Advanced MCACC ne sera peut-être plus en mesure d'ouvrir le fichier.
Suite

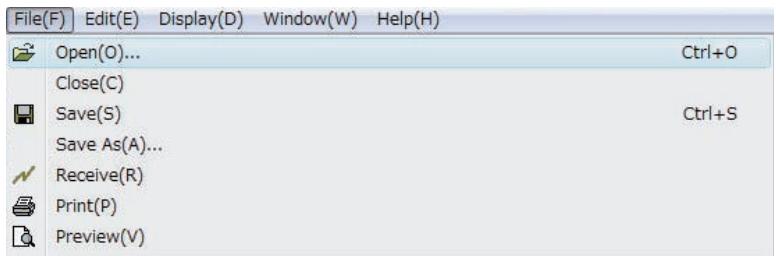

Ouvrir des fichiers de données
Vou puez ouvrir et afficher deux fichiers de données ou plus pour comparer les données des fichiers.
2 Sélectionnez un fichier à afficher et cliquez sur "Open".
Les mesures sauvégardées antérieurement sont affichées.
Quitter l'application
Exit(X)
L'application se ferme.
Comme indiqué dans Ce que vous pouvez faire avec cette application (page 3), le graphique des caractéristiques de la réverbération peut être utilisé à titre de référence pour déterminer la position dans le temps du calibrage avec la fonction "Advanced EQ Setup" du récepteur. Il permet aussi de vérifier de manière attrayante l'effet des mesures prises pour améliorer l'acoustique de la salle. Vous pouvez alterner entre l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage. Pour de plus amples informations à ce sujet, consultez À propos de l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage (page 23).
Le graphique des caractéristiques du retard de groupe peut être utilisé pour vérifier les caractéristiques du retard de groupe (avant le calibrage) des enceintes utilisées ainsi que l'effet du calibrage obtenu avec la fonction Full Band Phase Control. Pour en savoir plus, consultez Interprétable du graphique des caractéristiques du retard de groupe (Group Delay) la page 25

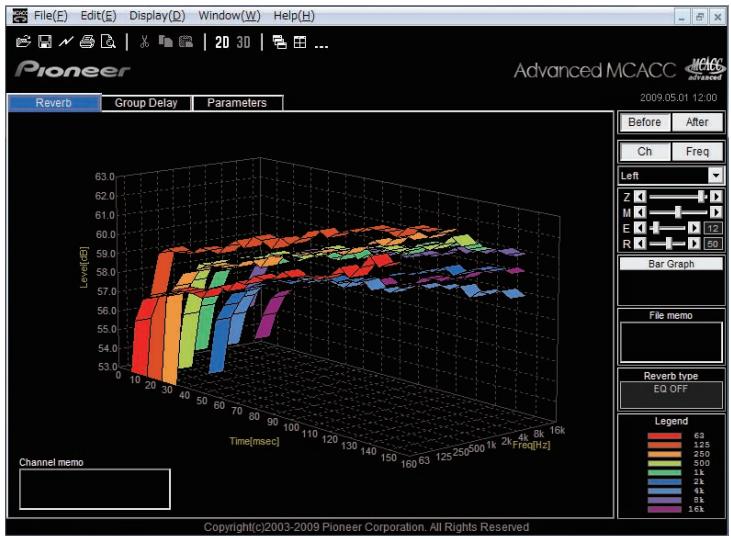

Les graphiques montrent les changements du niveau d'entrée du microphone le long de l'axe du temps, en commençant par un état neutre au temps 0, quand les tonalités d'essay commencent à être produites, et en suivant pendant qu'un niveau sonore constant est produit par les enceintes.
- S'il n'y a aucune réverbération dans votre piece, le graphique ressemblera à celui de la figure A ci-dessous.
- S'il existe de la réverbération, le graphique montrae une accumulation progressive de puissance acoustique, comme le montre la figure B.
A
B
Remarque
- A cause d'un effet connu comme "retard groupé", les basses fréquences seront plus longues à générer que les haute fréquences (c'est particulièrement évident quand on compare les fréquences à 0 ms).
- Si le graphique s'etend au-delà de la zone d'affichage, ou la remplit presque, vous pouvez changer l'affichage en utilisant la commande Z (Zoom) de la barre d'ajustement du graphique, en ajustant l'étendue affichée de l'échelle Level [dB] de manière à ce que le graphique soit visible en entier.
- Etant donné que les réglages de niveau des canaux et de distance d'enceintes sont affichés dans la sortie graphique, il vaut moins s'assurer que ces réglages (effectuels dans le réglage Auto MCACC "ALL" ou "Channel Level") sont régles correctement avant la mesure de réverbération.
- Mème dans les cas où les niveaux de sortie des différentes fréquences varient enormément (les caractéristiques de la réponse en fréquence de la pierce sont mauvaises), la caractéristiques de la réponse en fréquence des canaux individuels peuvent être régées de manière à créé une courbe presque plate avec les paramètres "SYMMETRY" ou "ALL CH ADJ" dans la fonction "Auto MCACC" du récepteur. (Pour en savoir plus, consultez la page 107 du mode d'emploi du récepteur.)
- Il n'est normalement pas possible de calculer les valeurs d'égalisation utilisées par la fonction Acoustic Cal EQ du récepteur simplement en visualisant les graphiques affichés sur votre ordinateur. (C'est impeccable que les ajustements automatiques réalisés par la fonction Acoustic Cal EQ prennet en compte des facteurs comme l'interférence de bande d'égalisation et les caractéristiques du filtré analytique pour atteindre un profil optimal caractéristique.)
- Des variations peuvent apparaitre entre les graphiques des caractéristiques de la réverbération obtenus après les valeurs mesurées avec la fonction Full Auto MCACC et les graphiques obtenus après les valeurs mesurées avec la fonction Reverb Measurement (Manual MCACC "EQ Professional") à cause du contrôle des ondes stationnaires. Avec la fonction Full Auto MCACC, les réverbérations sont mesurées en contrôlant les ondes stationnaires, de sorte que le graphique des caractéristiques de la réverbération ne représentée pas l'effect des ondes stationnaires. Par contre, avec Reverb Measurement, les réverbérations sont mesurées sans contrôle des ondes stationnaires, si bien que les caractéristiques de la réverbération peuvent être vérifiées avec l'effect des ondes stationnaires. Si vous pouze vérifier l'acoustique de votre salle (avec les ondes stationnaires), nous vous conseillons d'utiliser Reverb Measurement.
Suite
Déterminer le déliai pour le calibrage Advanced EQ Setup
Avec le calibrage MCACC EQ classique, la durée d'acquisition des données d'entrée du microphone est comprise entre 80 et 160 [ms] (partie rouge de la Figure 1). Par contre, avec la fonction Advanced EQ Setup du récepteur qui permet une égalisation de type professionnel, il est possible de Sélectionner des points particuliers compris entre 0 et 80 [ms] (avec une largeur de 20 ms) (partie bleue de la Figure 1).
Remarque
Vou puez spocifier le reglage de la pereode en utilisant "Advanced EQ Setup" dans le sous-menu "EQ Professional" (dans le menu "Manual MCACC"). Ce reglage n'est pas nécessaire si vous etes satisfait du résultat du reglage de "Full Auto MCACC" (Pour en savoir plus, consultez la pages 113 du mode d'emploi du recepteur).

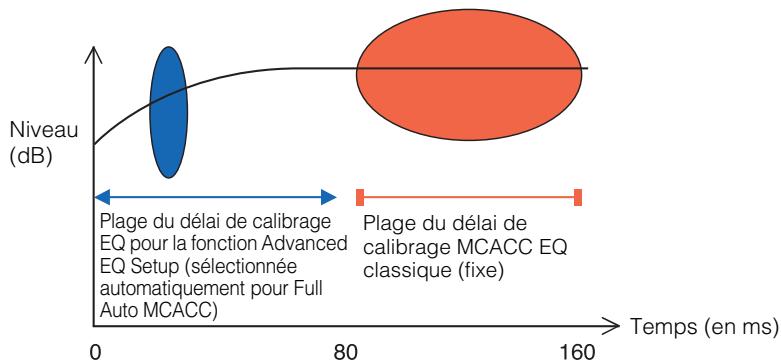

Figure 1 Comparaison des délays d'acquisition des données du microphone
Pour déterminer le délié du calibrage Advanced EQ Setup, regardez les graphiques des caractéristiques de la réverbération mesurées et consultez les trois modèles suivants.

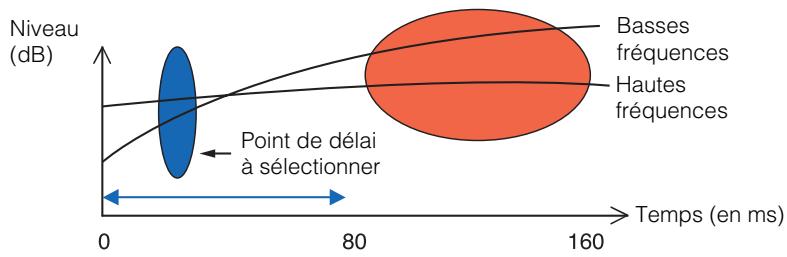

Modèle 1 : Caracteristiques de la réverbération différentes pour les haute s et basses fréquences
Dans les pieces représentant des caractéristiques de réverbération similaires à celles illustrées sur la Figure 2, les fréquences inférieuressemblent souvent trop réverbérantes comparées au fréquences supérieures (c'est-à-dire que la piece semble 'caverneuse'). Avec le calibrage MCACC EQ classique, les données entre 80 et 160 [ms] (partie rouge de la Figure 2) sont acquises et le volume des basses fréquences est plutôt haut tandis que le volume des haute fréquences est juste bas, et la courbe d'égalisation est calibrée avec des haute fréquences un peu renforcées. Mais pour les sons atteignant l'oreille directement à 40 ms, le volume est suffisant et il n'est pas simplement nécessaire de renforcer les haute fréquences, si bien que les haute fréquences résultat de l'égalisation avec le calibrage MCACC EQ classique sont un peu trop fortes. Par conséquent, la fonction Acoustic Cal EQ peut intervenir pour une pièce où les haute fréquences sont stridentes. Dans des cas comme celui-ci, le réglage du déliai pour une calibrage Advanced EQ Setup de 30 à 50 msec (la zone bleue de la Figure 2) pour ajuster les sons en provenance directe des enceintes peut aplatir la réponse en fréquence pour les sons directs (y compris les réflexions initiales) et donner un environnement sonore mistrés balancé.
Figure 2
Suite

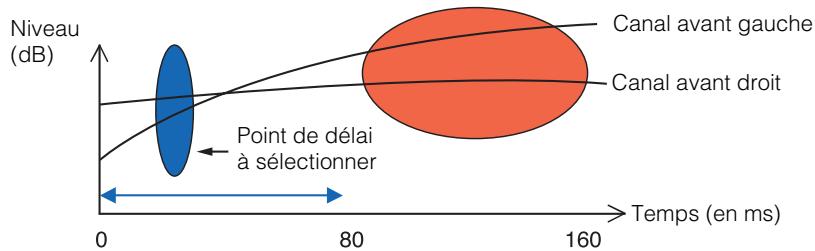

Modèle 2: Caracteristique de la réverbération différentes pour les différents canaux
Dans le cas où les caractéristiques de la réverbération varient pour les différents canaux, comme indiqué sur la Figure 3, l'égalisation avec la fonction Acoustic Cal EQ classique acquiert des données entre 80 et 160 [ms] (partie rouge de la Figure 3), si bien que l'égalisation est réalisée de manière à égaliser progressivement le son des différents canaux pour 80 msès l'émission du son par les enceintes (il n'est pas possible d'égaliser la réponse du son direct). Poutant le positionnement et le mouvement de l'image acoustique ainsi que l'unité du son émis par les différentes enceintes sont influencés non pas par les réverbérations mais par le son direct émis par les enceintes (y compris le son des premières réflexions). Dans des cas comme celui-ci, vous doivent utiliser le menu Advanced EQ Setup et régler le délambda entre 30 à 50 msec (la zone bleue de la Figure 3). Ceci permet aux caractéristiques dessons directs d'être équilibrées pour chaque canal, donnant un environnement sonore idéal avec un bon positionnement et mouvement acoustique.
Figure 3

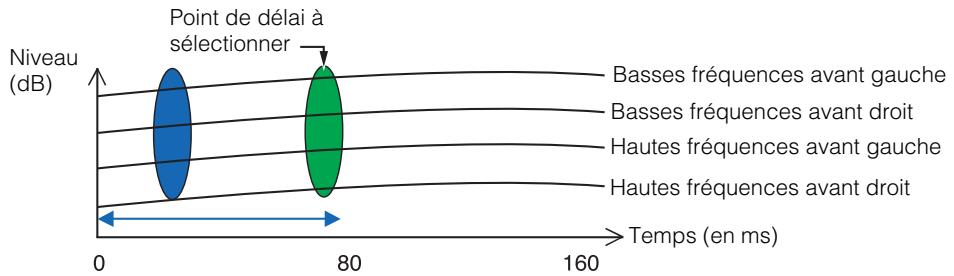

Modèle 3 : Caracteristiques de réverbération similaires pour les haute et basses fréquences et toutes les canaux
Comme illustré Figure 4, quand les caractéristiques de la réverbération des différents canaux sont similaires à travers toutes les fréquences, votre environnement sonore ne sera probablement pas affecté négativement par la réverbération. Il est conseilé d'effectuer le calibrage en spécifique un début d'environ 60 à 80 [ms] (partie verte de la Figure 4) dans le menu Advanced EQ Setup. Celui-ci réalise un calibrage total à la fois pour lessons directs et les réverbérations, produit an environnementsonore idéal.
Figure 4
Remarque
- Si vous n'étés pas sûr du besoin du déali à spécifique dans le menu Advanced EQ Setup, commencez par essayer entre 30 à 50 msec. Si les graphiques montrent une courbe de réverbération inhabituelle pour une fréquence précise, la cause peut en être quelques variations accidentelles. Au lieu de Sélectionner entre 30 à 50 msec, essayez un autre déali.
- Une autre bonne méthode consiste à essayer différents déliés dans le menu Advanced EQ Setup et ensuite de sélectionner celui qui donne le最好的.
- Les réglages de décai ne peuvent pas être réalisés sur l'ordinateur. Ils ne peuvent être réalisés que sur l'écran GUI dont le signal est fourni par les sorties video du récepteur, en utilisant la fonction Advanced EQ Setup du récepteur.
Mesures de vérification pour améliorer les caractéristiques de la réverbération de votre salle
Les caractéristiques de réverbération des graphiques de votre salle sont évidentes à comprendre avec les graphiques. Pour toute reférence, les quatre exemples suivants expliquent comment différents types de salles se reflètent dans les graphiques.
Cas 1 : Graphiques qui montent vers la croite à travers toutes les fréquences
C'est probablement une piece avec beaucoup de réverbération. Si possible, il est recommendé d'essayer d'installer des matériaux absorbeurs de sons pour creer un espace acoustique plus neutre en fonction de vos préférences.
Cas 2 : Canal spécifique qui montre des caractéristiques de réverbération inhabituelles
Il existe probablement un objet à proximé de l'enceinte qui affecte la reproduction du son. Si possible, il est recommandé d'essayer de réduire l'impact de cet objet.
Cas 3: Fréquence spécifique qui montre des caractéristiques de réverbération inhabituelles
Il existe probablement quelque que chose dans la salle qui affecte la reproduction de cette fréquence. Si possible, essayez de tracer un arrangement pour réduire cet effet.
Cas 4 : Un canal spécifique est lent à demarrer
Ceci peut se produit quand une enceinte est instable. Si possible, il est recommendé d'essayer de stabiliser l'assise de l'enceinte, pour rapprocher les caractéristiques de cet canal de celles des autres canaux.
Remarque
Dans tous ces cas, lorsque le "Full Auto MCACC" est effectué, la position dans le temps du calibrage est sélectionnée automatiquement en fonction des caractéristiques de la salle de manière à créé un champ sonore optimal. (Consultez la page 45 du mode d'emploi du récepteur.)
Lorsque les mesures sont effectuées avec la fonction "Auto MCACC", le calibrage automatique qui prend en compte les réverbérations n'est effectué que lorsque "ALL", "Keep SP System" ou "EQ Pro & S-Wave" est sélectionné dans "Auto MCACC". (Consultez la page 107 du mode d'emploi du récepteur.)
À propos de l'affichage des graphiques des caractéristiques de la réverbération avant et après le calibrage
En comparant les graphiques des caractéristiques de la réverbération avant et après le calibrage, vous pouvez voir de chaque façon les caractéristiques ont été calibrées. Sélectionnez "Before" pour visualiser le graphique des caractéristiques de la réverbération avant le calibrage EQ et "After" pour visualiser le graphique des caractéristiques de la réverbération après le calibrage EQ. Si vous voulez voir les caractéristiques de la réverbération réalisément mesurées après le calibrage EQ, consultez Affichage des caractéristiques de la réverbération après le calibrage AQ (valeurs réalisément mesurées) (page 24).
Graphique des caractéristiques de la réverbération avant le calibrage
On peut voir que les caractéristiques de la réverbération des différences fréquences sur les différents canaux sont inégales.
Graphique des caractéristiques de la réverbération après le calibrage
On peut voir que, par rapport au graphique avant calibrage, les courbes des fréquences individuelles se déplacent verticalement en parallèle selon le degré d'égalisation et convergent vers le point spécifique sur l'axe du temps (30-50 ms par défaut).
Remarque
- Les graphiques affichtant les mesures de réverbération à la fois avant et après le calibrage sont affichées en 2-D pour qu'elles puissant être comparées.
À propos des types d'affichages des caractéristiques de la réverbération après l'égalisation EQ
Pour "SYMMETRY" ou "FRONT ALIGN"
- Le type d'affichage est rédigé sur "Pair Ch" (page 13). En raison des propriétés des différentes courbes EQ, les caractéristiques de la réverbération des différents canaux ne s'alignent pas correctement lorsque le type d'affichage "Each Ch" est sélectionné.
- Les caractéristiques de la réverbération avant le calibrage s'affichent dans le mode "Each Ch", de sorte que si vous pouze comparer les courbes avant et après le calibrage, réglez le type d'affichage sur "Pair Ch" avant le calibrage. Ainsi le nombre des canaux avant et après le calibrage sera identique, ce qui permettra de les comparer.
Pour "ALL CH ADJ"
- Le type d'affichage est réglé sur "Each Ch" (page 13). En raison des propriétés des courbes EQ, les caractéristiques de la réverbération des différentes paires de canaux ne s'alignent pas correctement lorsque le type d'affichage "Pair Ch" est sélectionné.
- Comme le type d'affichage "Each Ch" est spécifique avant et après le calibrage, les courbes peuvent être comparées en tant que telles.
Affichage des caractéristiques de la réverbération après le calibrage AQ (valeurs réellement mesurées)
Les graphiques obtenus avant le calibrage et après le calibrage peuvent être visualisés sur l'écran montrant les graphiques des caractéristiques de la réverbération après les mesures Full Auto MCACC, mais il faut savoir que le graphique représentant ici les caractéristiques après le calibrage est une prévision des caractéristiques de la réverbération mesurées après le calibrage MCACC. Si vous pouze vérifier le graphique des caractéristiques de la réverbération réalisément mesurées après le calibrage MCACC (pas la prévision), vous doivent remesurer les caractéristiques de la réverbération après le calibrage. Pour ce faire, effectuez la procédure suivante.
1 Raccordez le récepteur à votre ordinateur grâce à un cable RS-232C.
Si l'opération "Full Auto MCACC" n'a jamais eté effectué, effectuez l'opération "Full Auto MCACC" à ce moment.
(Consultez la page 45 du mode d'emploi du recepteur.)
2 Sélectionnez l'option "EQ Professional" pour "Manual MCACC" et exécutez-la avec "Reverb Measurement" réglé sur "EQ ON". (Consultez la page 113 du mode d'emploi du récepteur.)
Mesurez les caractéristiques de la réverbération de votre salle après l'égalisation en plaçant le microphone à la même position que lorsque vous effectuez la configuration "Full Auto MCACC". Les mesures sont effectues en tenant compte des valeurs EQ enregistrées dans la mémoire MCACC sélectionnée sur le récepteur si bien qu'il faut sélectionner la mémoire MCACC souhaitation après l'égalisation pour mesurer les caractéristiques de la réverbération.
3 Recevez les données et sauvegardez-les en selectionnant "Output PC" dans "MCACC Data Check".
Vouss pouvez visualiser le graphique des caractéristiques de la réverbération réellement mesurées après le calibrage EQ en affichant le graphique de la réverbération et selectionnant "After".
Suite
Interprétation du graphique des caractéristiques du retard de groupe (Group Delay)
Les graphiques des caractéristiques du retard de groupe avant et après le calibrage peuvent être affichés. En comparant les deux graphiques, il est possible de vérifier en détaill les caractéristiques du retard de groupe des enceintes utilisées et l'effet du calibrage à l'aide de la fonction Full Band Phase Control.
Graphique des caractéristiques du retard de groupe avant le calibrage
Ce graphique permet de s'assurer que la bande de basses fréquences est retardée par rapport à la bande des hauteures fréquences (qu'un retard de groupe se produit) pour les différents canaux.
Graphique des caractéristiques du retard de groupe après le calibrage
Ce graphique montre que la différence de retard entre les bandes a ete reduite et que le retard de groupe a ete calibere pour les differents canaux.
Remarque
Selon les enceintes utilisées, l'environnement d'écoute, etc. les graphiques des courbes de retard de groupe peuvent faire apparaitre des angles aigus. Toutefois avec le calibrage réel, aucune compensation n'est apportée aux courbes représentant des angles ascendants ou descendants extrément aigus pour ne pas terner le son naturel, par contre la priorité est donnée aux caractéristiques du retard de groupe entre les différentes enceintes, de sorte que la qualité sonore n'en est pas affectée.
Outre les données des caractéristiques des fréquences de réverbération et du retard de groupe mesurées avec la fonction Advanced MCACC, tous les paramètres (résultats des mesures) enregistrés dans les mémoires MCACC peuvent être vérifiés sur l'ordinateur.
Paramètres pouvant être affichés
- Speaker Setting (Système acoustique et fréquence de coupure)
- Channel Level (Niveau de sortie d'enceinte)
- Speaker Distance (Distance vers l'enceinte)
- Standing Wave Control (Filtre de contrôle des ondes stationnaires)
- Acoustic Cal EQ (Calibrage des caractéristiques des fréquences de l'environnement d'écoute)a
- X-Curve (Equilibre de la tonalité du système acoustique pour les bandes sons de films)
a. Outre les valeurs du calibrage EQ enregistrées dans chaque mémoire MCACC, le nom de la courbe de calibrage EQ ("Symmetry", "All Ch Adjust" ou "Front Align") est également indiqué. De plus, "Custom" est indiqué pour les mémoires pour lesquelles l'égaliseur a été réglo manuellement. Les mesures des caractéristiques de la réverbération après le calibrage (page 24) sont effectuées en utilisant les courbes de calibrage EQ de ces mémoires.
Affichages des différentes mémoires
Il est possible de receivevoir et d'afficher les données de toutes les mémoires MCACC (MEMORY1 à MEMORY6), mais il est également possible d'afficher les données des mémoires individuelles.
Remarque
Si des éléments ne sont pas visibles sur l'écran, déplacez la barre de défilament sur l'écran pour voir les données restantes.
Suite
Mise à jour de l'application
Un nouvel installer est disponible sur le site de téléchargement chaque fois que l'application Advanced MCACC est réactualisée. Vous pouze télécharger le nouvel installer et l'utiliser pour réécrir (actualiser) l'application sur votre ordinateur.
Remarque
Pour vérifier la version de votre application,CHOISSEZ "Help" "Version Info" dans la barre de menu. Une fenetre affichant la version (Version 2.2, etc.) apparait.
1 Double cliquez sur le nouveau installerateur
L'assistant InstallShield Wizard apparait. Effectuez les etapes 2 à 5 de Installation de l'application (page 4) pourmettre l'application a jour.
Remarque
L'application risque de ne pas fonctionner correctement si deux versions de l'application sont installées sur le même ordinateur. Si vous poulez revenir à l'ancienne version de l'application, désinstallé (supprimez) la version actuellement installée, puis réinstallé la version antérieure.
Suite
Suppression de l'application
Vouss pouvez utiliser l'une ou l'autre des méthodes suivantes pour désinstaller (supprimer) l'application de voitre ordinateur.
Méthode 1 : Suppression à partir du panneau de configuration de l'ordinateur
A partir du menu Démarrer, cliquez sur "Setting" → "Control Panel" → "Add/Remove Programs".
Méthode 2 : Utilisez le fichier de l'installateur de la version actuellément installée pour supprimer l'application
Remarque
L'application ne peut pas etre supprimée en langant le fichier de l'installeur d'une version differente de la version installee. You devez lancer le fichier de l'installeur de la meme version.
1 Double cliquez sur le fichier "PioneerAdvancedMCACC_e_ver_**.exe" L'assistant InstallShield Wizard apparait.
2 Sélectionnez "Next".
3 Sélectionnez "Remove", puis sélectionné "Next".
Suite

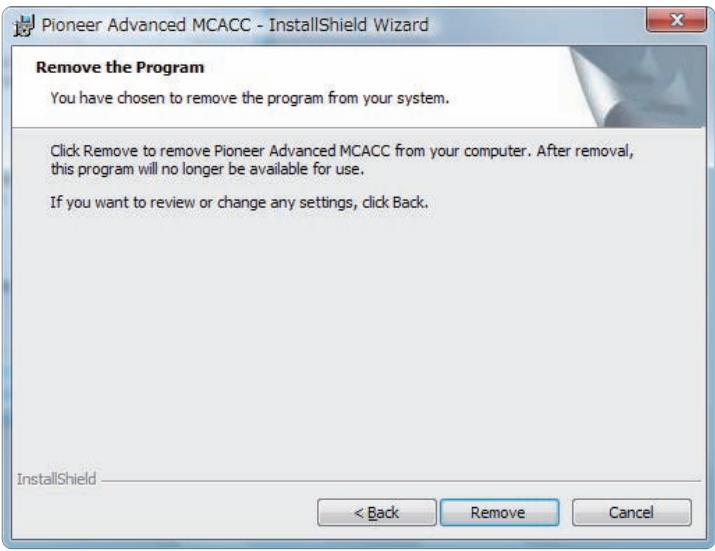

4 Sélectionnez "Remove".
5 Cliquez sur "Finish".
La suppression de l'application est terminée.
Suite
Réparation de l'application
La fonction de réparation peut être utilisé, en autres, lorsque les raccourcis du bureau ont disparu, pour revenir à l'état de l'application au moment de sa première installation.
Remarque
L'application ne peut pas etre réparée en langant le fichier de l'installeur d'une version différente de la version installee. Vous devez lancer le fichier de l'installeur de la meme version.
1 Double-cliquez sur le fichier de l'installateur de la version actuellement installée.
L'assistant InstallShield Wizard apparait.
2 Sélectionnez "Next".
3 Sélectionnez "Repair", puis sélectionnéz "Next".
Suite
4 Sélectionnez "Install".
5 Cliquez sur "Finish".
La réparation de l'application est terminée.
Modification de l'application
"Modify" ne peut pas etre utiliser avec l'application du SC-LX82 ou SC-LX72.
Pendant l'utilisation de l'application Advanced MCACC, des erreurs peuvent se produit pour de nombreuses raisons, comme des incompatibilités avec d'autres applications et la configuration actuelle de votre ordinateur. Si une erreur se produit, consultez le guide de dépannage ci-dessous. Si le problème ne peut pas été résolu même après avoir consulté les cas listés ci-dessous, adressez-vous au service après-vente Pioneer indiqué sur votre carte de garantie.
L'application est instable ou ne fonctionne pas correctement
Cause 1 :
Si vous ordinateur ne remplit pas les conditions requises pour l'emploi de l'application, l'application peut être instable, très lente ou se figer.
Assurez-vous que votre ordinateur remplit les conditions requises pour utiliser l'application. (Consultez la page 2.) Vous ne pouvez pas utiliser cette application tant que vous给您 remplit ne remplit pas les conditions requises.
Cause 2 :
Mème si l'ordinaire remplit les conditions requises, un message d'erreur peut s'afficher parce que trop de fichiers sont ouverts dans l'application et qu'ils sont tous affichés avec l'option MCACC Parameters, et dans ce cas la mémoire est insuffisante.
Si un message d'erreur comme le suivant avait apparaitre, fermez certains des fichiers ouverts ou fermez l'application proprement dite et redémarrez-la. Pour comparer un grand nombre de fichiers, il est conseilé de les imprimer avec la fonction d'impression et de les comparer sur le papier.
Advanced MCACC ne peut pas etre instalé
Cause 1 :
Un message d'erreur peut apparaître s'il n'existe pas suffisamment de ressources système disponibles.
Si un message d'erreur comme celui illustré ci-dessous apparait, redémarrez votre ordinateur, puis lancez l'installateur (PioneerAdvancedMCACC_e_ver_**.exe) sans que d'autres applications soient ouvertes.
L'installation de Advanced MCACC peut échouer à cause d'incompatibilité avec d'autres applications.
Essayez la méthode suivante, dans l'ordre indiqué.
1) S'il existe d'autres applications ouvertes, fermez-les et essayez de lancer l'insextatleur (PioneerAdvancedMCACC_e_ver_.exe) de nouveau.
2) Si cela ne fonctionne pas, essayez de redémarrer votre ordinateur et de lancer l'installateur (PioneerAdvancedMCACC_e_ver_.exe) sans que d'autres applications soient ouvertes.
Suite
Impossible d'envoyer les données mesurées à l'ordinateur
Cause 1 :
Des erreurs de transmission aléatoires peuvent parfois se produit.
Meme si une erreur s'est produit à votre première tentative, essayez d'envoyer les données de nouveau. Parfois la transmission réussit après avoir réessayer.
Cause 2 :
Des messages comme ceux qui suivent peuvent apparaitre si une erreur de transmission se produit.
Timeout occurred.
Essayez la méthode suivante, dans l'ordre indiqué.
1) Sur l'écran GUI du récepteur, vérifie que "Start the MCACC application on your PC" est affchéé. (Ce message indique que le récepteur est prét à envoyer des données à l'ordinateur.)
2) Vérifiez que le cable RS-232C est correctement raccordé. (Assurez-vous d'eteindre tous les composants et de débrancher leur cordon d'alimentation des prises murales avant de modifier un raccordement par cable.)
3) Quittez les autres applications ouvertes.
4) Vérifier le numéro de port COM.
5) Vérifier que le type de cable RS-232C à utiliser est correct (page 7).
6) Redémarrez l'application Advanced MCACC.
7) Redémarrez votre ordinateur.
Cause 3 :
Le message suivant peut apparaître et la transmission de données peut ne pas être disponible.
Se reporter au manuel d'utilisation de l'ordinateur ou au logiciel d'application utilisant le port COM, et rendre la connexion du port COM disponible pour la transmission.
Suite
Advanced MCACC ne peut pas etre mis a jour
Cause 1 :
Un message d'erreur peut apparaitre s'il n'existe pas suffisamment de ressources système disponibles.
Si un message d'erreur apparait ( comme celui illustré ci-dessus dans la Cause 1) de Advanced MCACC ne peut pas etre instalé (page 32), redemarrez votre ordinateur et lancez l'installateur
(PioneerAdvancedMCACC_e_ver_**.exe) sans que d'autres applications soient ouvertes.
Cause 2 :
La mise à jour de Advanced MCACC peut échouer à cause d'incompatibilité avec d'autres applications.
Essayez la méthode suivante, dans l'ordre indiqué.
1) S'il existe d'autres applications ouvertes, fermez-les et essayez de lancer l'insextatleur (PioneerAdvancedMCACC_e_ver_.exe) de nouveau.
2) Si cela ne fonctionne pas, essayez de redémarrer votre ordinateur et de lancer l'installateur (PioneerAdvancedMCACC_e_ver_.exe) sans que d'autres applications soient ouvertes.
Impossible d'imprimer les graphiques des caractéristiques de la réverbération
Cause :
Il n'est pas possible d'imprimer les graphiques des caractéristiques de la réverbération affichés dans le mode "ALL".
Imprimez après avoir sélectionné le graphique d'un canal ou d'une fréquence.
Certaines fonctions dans l'opération de l'application ne peuvent pas etre utilisées
Cause :
Il est possible que vous n'utilisiez pas correctement le logiciel d'application, celui ci ne correspondant pas à votre récepteur.
Vérifier le numéro de modèle de votre récepteur et utiliser le logiciel d'application approprié.
Le récepteur cause un dysfonctionnement lorsqu'il est connecté à l'ordinateur par un cable RS-232C
Cause :
Lorsque le récepteur est connecté à votre ordinateur avec un cable RS-232C, il est possible que le récepteur s'allume automatiquement lorsque vous utilisez l'ordinateur.
Débrancher le cable lorsqu vous n'utilise pas le récepteur.
La réponse EQ sur le graphique (après le calibrage) n'apparait pas plate
Cause 1 :
La pente du graphique indique les caractéristiques de la réverbération. Les caractéristiques de la réverbération de la salle propremment dite ne peuvent pas être corrugées par l'égalisation seulement, et l'angle de la pente du graphique est le même avant et après le calibrage.
Au cours du calibrage, les graphiques des différentes fréquences bougent horizontally en fonction du degré d'égalisation. Vous pouvez voir que les graphiques coïncident à un point particulier de l'axe du temps dans les résultats du calibrage.
Les caractéristiques de la réverbération proprement dites (la forme du graphique) ne change pas si l'environnement d'écoute n'est pas amélioré.
(Consultez les pages 18 et 20.)
Cause 2 :
Pour diverses raisons, les graphiques des caractéristiques de la réponse en fréquence ne deviennent pas plates même si l'égalisation est effectue avec la fonction "SYMMETRY" ou "ALL CH ADJ".
Avec le MCACC, le calibrage s'effectue automatiquement de manière à délivrer la meilleure qualité sonore possible, mais de façon raisonnable.
Les réglages effectuels avec le réglage "Manual MCACC" ne changent pas le graphique
Cause :
Malgré les réglages de niveau effectuels, les filtrés utilisés pour l'analyse peuvent ne pas afficher ces réglages dans la sortie graphique.
Toutefois, ces réglages sont pris en compte par les filtres dédiés au calibrage général du système.
Les basses fréquences ne semble pas avoir été calibrées pour les enceintes SMALL
Cause :
Le calibrage des basses fréquences avec l'égaliser n'est pas effectué pour les enceintes régées sur "SMALL", mais l'affichage des caractéristiques de la réverbération montre les caractéristiques pures du son fourni par les enceintes, c'est-à-dire sans calibrage des basses fréquences.
Avec le MCACC, le meilleur calibrage possible est effectué selon la capacité de reproduction du son des enceintes, et par conséquent le calibrage des basses fréquences pour des enceintes régliées sur "SMALL" ne présente aucun problème.
PIONEER CORPORATION
4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan
Tous droits de reproduction et de traduction réservés.
