ODB-3 - Pédale d'effet pour guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare électrique
Caractéristiques techniques principales	Effet de distorsion et d'overdrive, réglages de tonalité, niveau et gain
Alimentation électrique	Alimentation par adaptateur 9V ou pile 9V
Dimensions approximatives	130 mm x 100 mm x 55 mm
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et amplificateurs
Type de batterie	Pile 9V
Tension	9V
Puissance	Consommation de 10 mA
Fonctions principales	Distorsion, overdrive, réglage de tonalité, contrôle du niveau et du gain
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Informations générales	Idéale pour les guitaristes recherchant un son chaud et riche

FOIRE AUX QUESTIONS - ODB-3 BOSS

Comment puis-je alimenter la BOSS ODB-3 ?

La BOSS ODB-3 peut être alimentée par une alimentation secteur de 9V ou par une pile 9V. Assurez-vous que l'alimentation utilisée est compatible.

Pourquoi mon ODB-3 ne produit-il pas de son ?

Vérifiez d'abord que la pédale est correctement alimentée et que le câble de guitare est bien connecté. Assurez-vous également que le volume de votre guitare est suffisamment élevé.

Comment régler le niveau de distorsion sur l'ODB-3 ?

Utilisez le bouton 'Dist' pour régler le niveau de distorsion selon vos préférences. Tournez-le vers la droite pour plus de distorsion.

L'ODB-3 fonctionne-t-il avec une basse ?

Oui, l'ODB-3 est conçu pour fonctionner avec des guitares électriques et des basses. Il offre une excellente distorsion pour les deux.

Que faire si les réglages de l'ODB-3 semblent ne pas fonctionner ?

Essayez de réinitialiser vos réglages en ramenant tous les boutons à leur position centrale. Ensuite, ajustez progressivement pour trouver le son désiré.

Est-il possible de l'utiliser dans une chaîne d'effets ?

Oui, l'ODB-3 peut être utilisé dans une chaîne d'effets. Placez-le après les pédales de modulation et avant les pédales de délai ou de réverbération pour un meilleur son.

Mon ODB-3 produit un bruit de fond. Que faire ?

Vérifiez les connexions et essayez de changer de câble. Évitez également d'utiliser des alimentations non filtrées qui peuvent provoquer des interférences.

Comment nettoyer ma pédale ODB-3 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la pédale. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'électronique.

Puis-je utiliser l'ODB-3 avec un ampli à lampes ?

Oui, l'ODB-3 fonctionne très bien avec des amplis à lampes et peut enrichir votre son avec une distorsion chaleureuse.

MODE D'EMPLOI ODB-3 BOSS

Merci et félicitations pour votre choix de la pédale Bass OverDrive ODB-3 BOSS. Pour vous assurer un fonctionnement correct et des années d'utilisation sans problème, veuillez prendre le temps de lire la totalité de ce manuel avant de commencer l'utilisation.

L'unité de distorsion ODB-3 + une conception spécifique pour les guitares basses électriques = une distorsion solide qui fait vibrer les corps!

A l'aide de la commande BALANCE, vous pouvez ajuster la balance entre le son direct et le son saturé. Cette possibilité vous donne un contrôle total de votre son, d'une tonalité douce et chaude à un son dur et brillant.

Un égaliseur deux bandes vous permet de piloter indépendamment les basses et hautes fréquences.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous

aucune forme sans la permission écrite de Roland Corporation.

Remarques importantes

Lorsque vous utilisez un adaptateur secteur, n'utilisez que le modèle spécifié (série PSA). L'emploi de tout autre adaptateur secteur pourrait entraîner des dommages, un mauvais fonctionnement voire un choc électrique.

Alimentation

L'alimentation nécessaire à cette unité est indiquée sur sa plaque d'identification (face arrière). Assurez-vous que la tension fournie par votre installation satisfait ces besoins. Si l'unité doit rester inutilisée durant une longue période, débranchez le cordon d'alimentation. Ne soumettez pas l'unité à des températures extrêmes (comme par exemple à l'exposition directe au soleil dans un véhicule fermé). Évitez de l'utiliser ou de la stocker dans des zones poussiéreuses ou humides ou encore sujettes à de hauts niveaux de vibration.

1. Prise pour adaptateur secteur Accepte la connexion d'un adaptateur secteur (optionnel, série PSA BOSS). En utilisant l'adaptateur secteur, vous pouvez jourer sans vous soucier de l'état de la pile.
2. Vous trouvez sans doute qu'il est préférible de garder une pile installée dans l'unité même lorsque vous utilisez un adaptateur. Ainsi, votre jeu ne sera pas interrompu même si vous déconnectez accidentellement l'adaptateur.
3. Si vous devez utiliser un adaptateur secteur, veillez à utiliser le modèle spécifique (série PSA BOSS). L'emploi de tout autre adaptateur peut entraîner des dommages ou un mauvais fonctionnement, voire un choc électrique. Aussi, si vous laissez la pédale sans

5. Vis de compensation de pile

Cette vis est à desserrer pour ouvrir la pédale afin de replacer la pile. Pour des instructions sur la façon de replacer la pile, veuillez-vous référer à "Changement de la pile".

6. Prise INPUT

Cette prise accepte les signaux entrant (venant d'une guitare, d'un instrument de musique électrique ou électronique ou d'une autre unité d'effet).

• La prise INPUT sert également de

commutateur d'alimentation. La pédale est mise sous tension lorsqu'une fiche est insérée dans la prise INPUT et l'alimentation est coupée quand cette fiche est retirée. Si vous n'utilisez pas I-unité, veillez à déconnecter

tout cordon connecté en prise INPUT.

2. Indicateur CHECK

Cet indicateur donne le statut ON/OFF de l'effet, et se double d'un indicateur de niveau de pile. L'indicateur s'allume quand l'effet est actif. Si l'un des capteurs s'affaiblit ou ne s'allume plus alors que l'effet est actif, la pile est bientôt épuisée et doit être immédiatement remplacée.

3. Prise OUTPUT

Les prises de sortie (OUTPUT) seront à connecter l'unité à des amplificateurs ou autres appareils.

4. Commutateur de la pédale

Ce commutateur permet de commuter l'effet ON/OFF.

Bouton LEVEL

Ce bouton ajuste le niveau des sons d'effet. Réglez-le pour qu'il n'y ait pas de différence de volume entre le son avec effet et le son direct de la guitare. Bouton HIGH EQ

Utilisez-le pour amplifier ou atténuer les haute fréquences; le tourner dans le

Insérer une fiche dans la prise INPUT mettra automatiquement l'unité sous tension. Avant de connecter ou de déconnecter tout cordon de liaison, assurez-vous que toutes les commandes de volume de votre système sont au minimum. Cela aidera à prévenir tout dommage causé aux éléments du système.

1. Ajustez le gain du son direct ou saturé à l'aide de la commande GAIN.
2. Àprous avoir fait les connexions nécessaires, réglez les paramètres de l'unité comme illustré ci-dessous. 2. Enforcez le commutateur de la pédale pour activer l'effect (assurez-vous que l'indicateur CHECK s'allume).
3. Ajustez la balance de

sortie entre son direct et son saturé à l'aide de la commande BALANCE.

1. Ajustez la tonalité à l'aide des commandes HIGH et LOW EQ. 6. Régalez le bouton LEVEL pour qu'il n'y ait pas de différence de volume entre le son avec effet et le son direct de la guitare.

Changement de la PILE

Quand l'indicateur s'affaiblit ou ne s'allume plus du tout alors que l'unité est sous tension, cela signifie que la pile est épuisée et doit être remplacée. Remplacez la pile en suivant les étapes ci-dessous.

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de

cette dernière pour l'ouvrir.

• La vis peut être laissée dans la pièce.

pendant le changement de la pile.

1. Retirez la pile de son emplacement

et déconnectez la fiche qui la

retient.

Connectez la fiche à la nouvelle pile.

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

refermez la pédale.

• Evitez de pincer le cordon de pile dans le

ressort.

1. Ensuite, insérez la vis dans le rail de

guidage et serrez-la correctement.

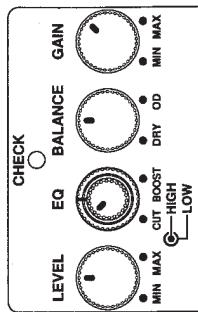

Son Fuzz Saturation naturelle Riff au médiator

Jeu en slap sature

Saturation dure Amplificateur Jeu solo

Jeu slap

CHECK

CHECK

CHECK

BALANCE

CUT BOOST

LEVEL

Niveau de bruit résiduel.............................................................................. -110 dBm (IHF-A pondéré, Typ.)

Niveau d'entrée nominale... 20 dBm Impédance d'entrée 1 M Niveau de sortie nominale.. -20 dBm Impédance de sortie 1 kΩ

Commandes............................................................................... Commutateur, bouton LEVEL, bouton HIGH EQ, bouton

LOW EQ, bouton BALANCE, bouton GAIN

Indicateur CHECK (sert également de témoin de pile)

Connecteurs............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................. ?..... ?.. ?.. ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?; ? ? ? ? ? ? ? ? ? ? ? ?;.;.;.;.;.;.;.;.;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;.;.;.;.;.;.

;............. 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Alimentation CC 9 V, Prise REMOTE

Alimentation CC 9 V : pile sèche (6F22/ 9 V)

Adaptateur secteur (série PSA optionnel)

Intensité électrique 16 mA (CC 9 V)

• Durée de vie espérée d'une pile en usage continu :

Pile au carbone: 26 heures

Ces valeurs varient en fonction des réelles conditions

d'utilisation.

Dimensions : 70 (L) x 125 (P) x 55 (H) mm Poids : 420 g (avec la pile)

Accessoires : Mode d'emploi, pile sèche 6F22/9 V (Carbone) Options : Adaptateur secteur série PSA

Pédale commutateur (FS-5L)

• 0 dBm = 0,775 Vrms
• Dans l'intérêt du développement de ce produit, les caractéristiques et/ou apparence sont sujettes à modification sans préavis.
