TX-NR818 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	ONKYO
Modèle	TX-NR818
Dimensions (L × H × P)	435 mm × 198,5 mm × 435,5 mm
Poids	18,3 kg
Alimentation	CA 220–240 V, 50/60 Hz (modèles européens) ; CA 120 V, 60 Hz (modèles nord-américains)
Consommation électrique	720 W (européen) ; 8,1 A (nord-américain)
Puissance de sortie nominale	135 W par canal (8 ohms, 20 Hz – 20 kHz, 0,08 % DHT, FTC) ; 180 W par canal (6 ohms, 1 kHz, 1 % DHT, IEC)
Nombre de canaux	7.1 canaux (extensible à 9.1 avec amplificateur externe)
Entrées HDMI	8 (dont 1 en façade) ; 2 sorties HDMI
Entrées numériques	3 optiques, 3 coaxiales

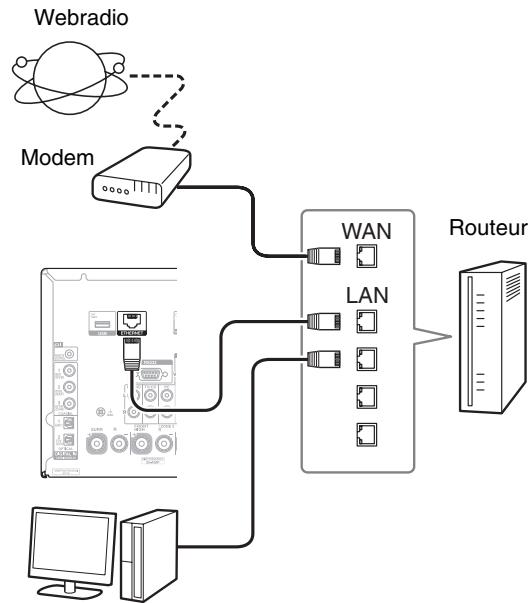

Connectivité réseau	Ethernet, USB, radio internet (vTuner, Pandora, etc.), DLNA
Formats audio décodés	Dolby TrueHD, DTS-HD Master Audio, Dolby Pro Logic IIz, Audyssey DSX, DTS Neo:X
Conversion vidéo	Jusqu'en 4K (Qdeo), 1080p (HQV Vida)
Calibrage acoustique	Audyssey MultEQ XT32, Dynamic EQ, Dynamic Volume
Certifications	THX Select2 Plus
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Pour les taches tenaces, utiliser un chiffon légèrement imbibé d’eau et de détergent doux, puis essuyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l’eau ou à l’humidité. Débrancher avant tout entretien. Ne pas ouvrir le boîtier. Confier les réparations à un technicien qualifié.
Pièces détachées et réparabilité	Le fusible interne n’est pas remplaçable par l’utilisateur. En cas de problème, contacter un revendeur agréé Onkyo.
Accessoires fournis	Télécommande RC-840M, piles AA/R6, antenne FM intérieure, antenne cadre AM, cordon d’alimentation, micro de configuration, étiquettes pour câbles d’enceinte, guide de démarrage rapide

FOIRE AUX QUESTIONS - TX-NR818 ONKYO

Comment effectuer la configuration initiale du TX-NR818 ?

Lors de la première mise sous tension, un assistant d'installation s'affiche. Suivez les étapes : sélection de la langue, configuration automatique des enceintes avec le micro fourni (Audyssey MultEQ XT32), vérification des connexions source, programmation de la télécommande, et connexion réseau.

Comment mettre à jour le firmware du récepteur ?

Connectez l'appareil à votre réseau domestique via Ethernet. Allez dans le menu Configuration du matériel > Mise à jour du logiciel et suivez les instructions à l'écran. Une notification peut apparaître automatiquement si une mise à jour est disponible.

Puis-je utiliser un iPod/iPhone avec ce récepteur ?

Oui, connectez votre iPod/iPhone au port USB avant (prise en charge des modèles iPod touch, iPhone, etc.). Utilisez le câble USB Apple. Sélectionnez l'entrée USB et basculez en mode Étendu pour naviguer dans les listes de lecture sur l'écran du téléviseur.

Comment écouter la radio Internet ?

Appuyez sur NET sur la télécommande, puis sélectionnez vTuner Internet Radio ou un autre service (Pandora, Rhapsody, etc.). Vous pouvez ajouter des stations à vos favoris. Une connexion réseau est requise.

Que faire si le son est coupé ou faible ?

Vérifiez que le mode MUTING n'est pas activé (témoin clignotant). Augmentez le volume avec la molette MASTER VOLUME. Assurez-vous que la source correcte est sélectionnée et que les câbles sont bien branchés. Si le problème persiste, consultez la section Dépannage de la notice.

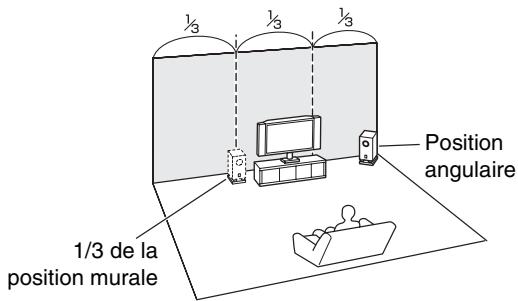

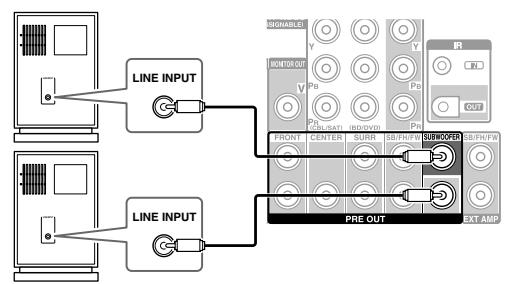

Comment raccorder un subwoofer (caisson de basses) ?

Utilisez les prises SUBWOOFER PRE OUT situées à l'arrière de l'appareil. Branchez un câble audio RCA de ces prises vers l'entrée correspondante de votre subwoofer amplifié. Les deux prises émettent le même signal.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché sur l'appareil et sur la prise murale. Assurez-vous que la prise fonctionne. Si l'appareil reste éteint, le fusible interne est peut-être défectueux ; ne tentez pas de le remplacer vous-même, contactez un technicien qualifié ou le SAV Onkyo.

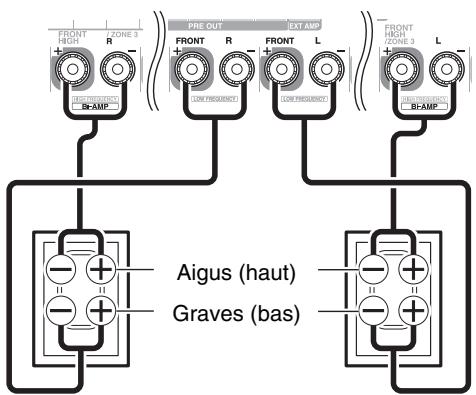

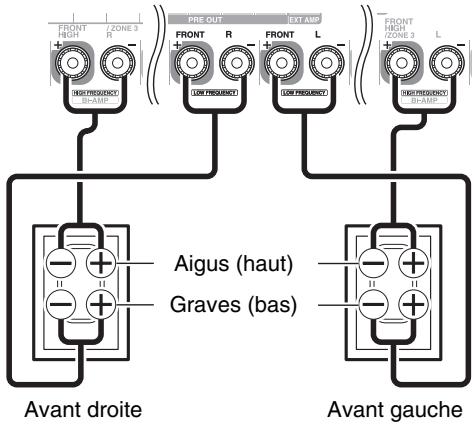

Comment utiliser la fonction Bi-amplification ?

La bi-amplification nécessite des enceintes compatibles. Branchez les câbles comme indiqué dans le manuel (retirez les cavaliers des enceintes). Dans le menu Configuration d'enceintes, réglez Type d'enceintes (avant) sur Bi-Amp. Cette configuration permet une configuration 5.1 dans la pièce principale.

Quels sont les formats audio pris en charge via HDMI ?

Le TX-NR818 prend en charge Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, PCM multicanal, DSD, etc. Pour un son optimal, réglez votre source sur sortie audio bitstream ou PCM selon vos préférences.

Comment réinitialiser le récepteur aux réglages d'usine ?

Allumez l'appareil. Tout en maintenant enfoncé le bouton CBL/SAT du panneau avant, appuyez sur ON/STANDBY. L'appareil se réinitialise et redémarre. Tous les réglages personnalisés seront effacés.

MODE D'EMPLOI TX-NR818 ONKYO

Contenu

Informations de Sécurité et Introduction......2

Table des matières 5

Connexions 12

Mise sous tension et opérations de base 22

Opérations plus sophistiquées 50

Commande différents appareils. 81

Annexe 90

Guide radio Internet

Codes de télécommande

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L'ARRIERE) DE L'APPAREIL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit plié
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplace avec précaution pour éviter qu'il ne se renverse et blessé quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technician qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation : :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits : il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrêté. La face arrêté du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération ajustée en vue de dissiper la chaleur.

Précautions

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
4. Alimentation

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY]:

Presser le bouton [POWER] pour sélectionner le mode OFF ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Pour les modèles dotés uniquement du bouton [ON/STANDBY]:

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

1. Prévention de la perte d'acuité auditive. Prudence.

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

1. Piles et exposition à la chaleur Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appare ètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.
2. Remarques concernant la manipulation
3. Si vous devez transporter cet apparéil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
4. Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
5. Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
6. Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNECORRESPONDANTE DE LA PRISE ET POUSSERJUSQU'AU FOND.

Déclaration de conformité

Nous, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL

ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques : EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Assurez-vous que le carton contient bien les accessoires suivants :

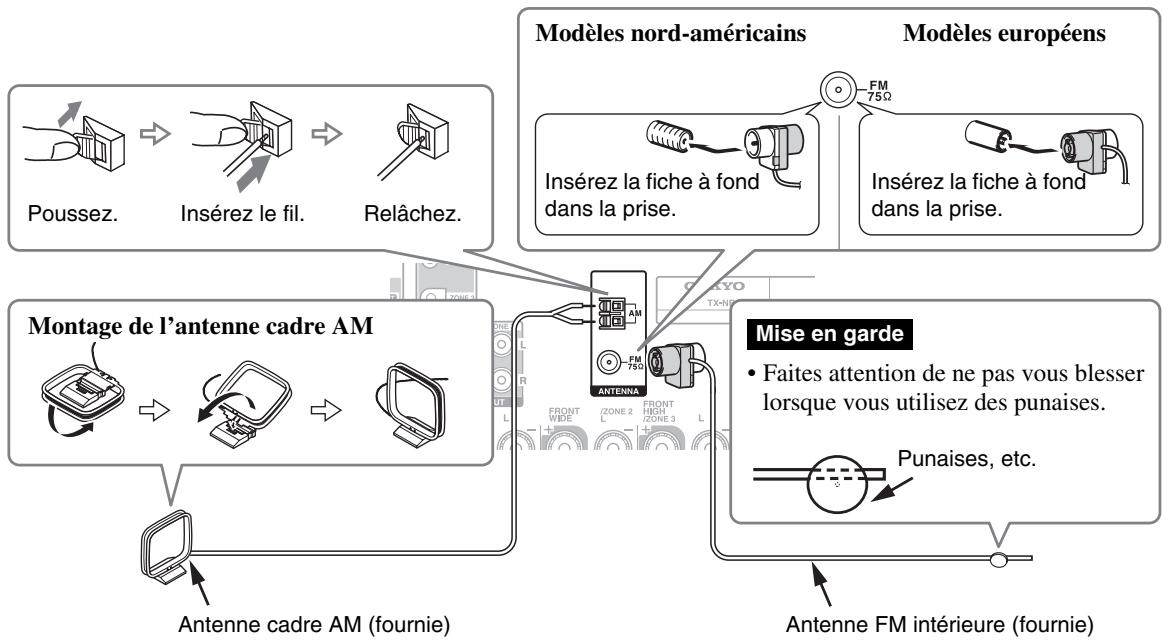

Antenne FM intérieure ( page 21)

Antenne cadre AM ( page 21)

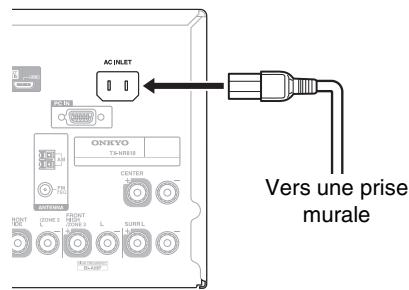

Cordon d'alimentation (→ page 21)

Étiquettes pour les câbles d'enceinte (→ page 14)

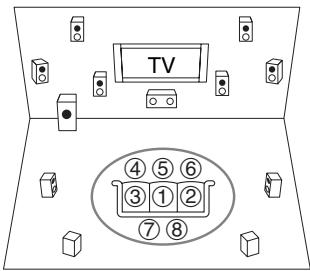

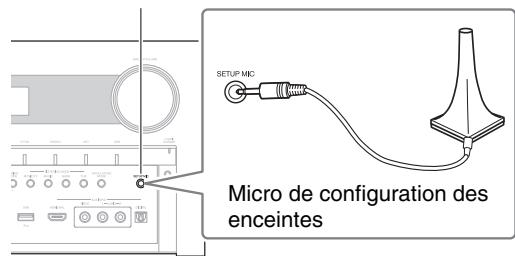

Micro de configuration des enceintes → page 37

Télécommande (RC-840M) et deux piles (type AA/R6)

Guide de Démarrage Rapide

• La référence figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Mise en place des piles

Piles (AA/R6)

Remarque

• Si la télécommande ne fonctionne pas correctement, essayez de replacer les piles.
• Ne mélangez pas des piles neuves avec des piles usagées et n'insérez pas des piles de types différents.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion.
• Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

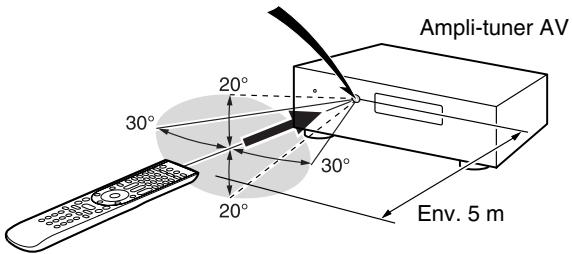

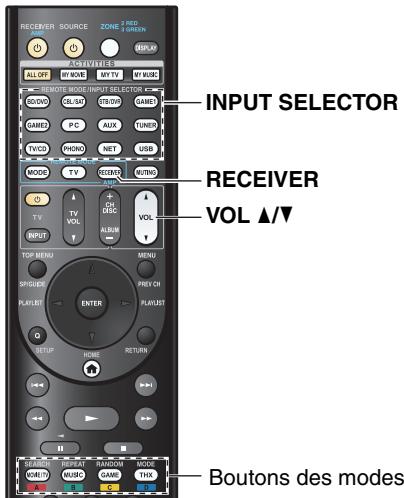

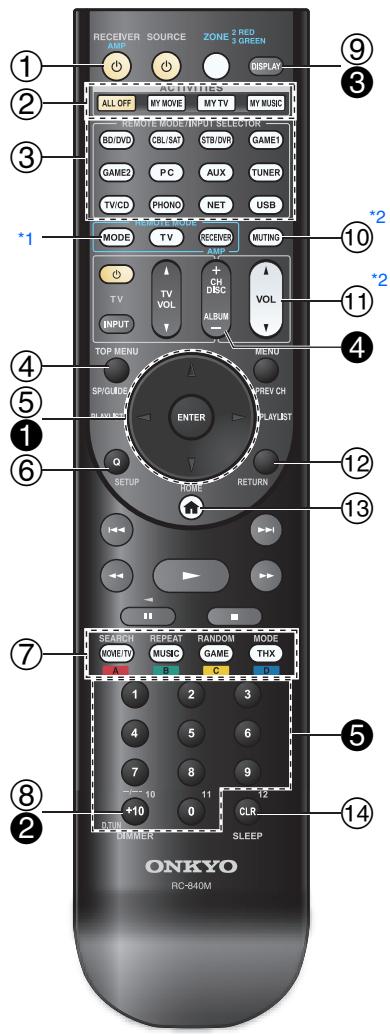

Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'ampli-tuner AV, tel qu'indiqué ci-dessous.

Capteur de télécommande

Nous vous remercions d'avoir acheté un Amplituner AV Onkyo. Veuillez lire attentivement ce manuel avant de procéder aux branchements de l'appareil.

Suivre les instructions de ce manuel vous permet d'obtenir les performances et un CLSIR d'écoute optimaux grâce au voluntary Ampli-tuner AV.

Veuillez conserver ce manuel pour une consultation ultérieure.

Informations de sécurité et introduction

Remarques importantes pour votre sécurité............2

Précautions 3 Accessoires fournis 4 Table des matières 5 Fonctionnalités 6 Panneaux avant et arrière 7 Télécommande 11

Connexions

Branchement de l'ampli-tuner AV. 12

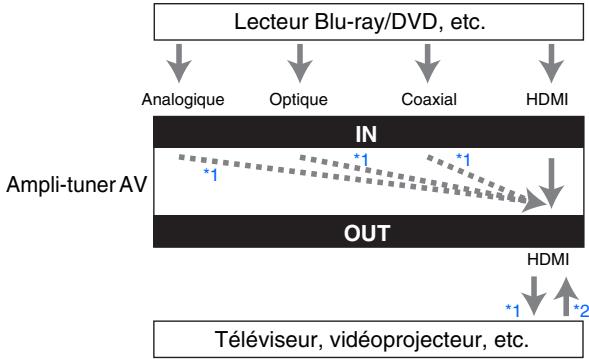

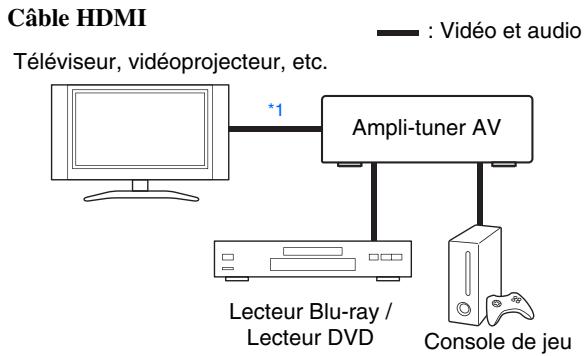

Branchement de vos enceintes 12 A propos des branchements audiovisuels 17 Branchement d'appareils au moyen d'un câble HDMI 18 Raccordement de vos appareils 19 Raccordement d'appareils Onkyo RI 20 Branchement des antennes 21 Branchement du cordon d'alimentation 21

Mise sous tension et opérations de base

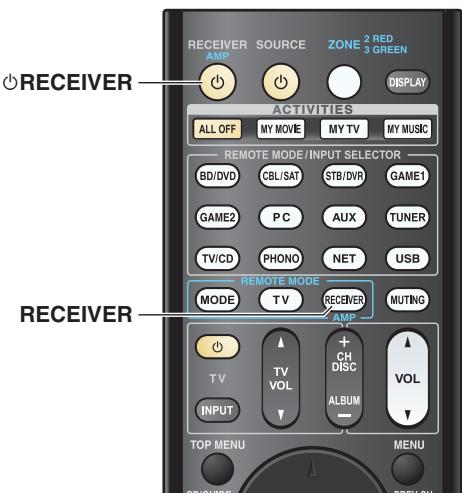

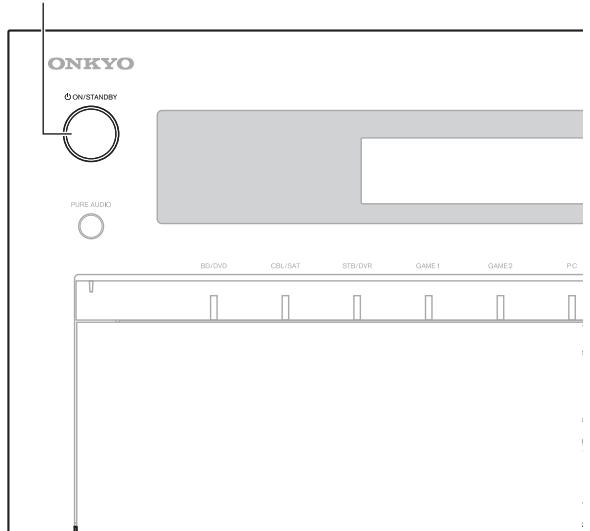

Mise sous/hors tension de l'ampli-tuner AV. 22

Mise sous tension 22

Extinction 22

Configuration initiale 23

Sélection de la langue pour les menus de configuration OSD 23 Audyssey MultEQ XT32: Auto Setup 23 Connexion source 24 Télécommande Mode Configuration 24 Connexion réseau 24 Terminer l'installation initiale 24

Lecture 25

Lecture depuis l'appareil raccordé 25 Commande du contenu de périphériques USB ou réseau 26 Description des icônes de l'afficheur 27 Lecture à partir d'un iPod/iPhone via USB. 27 Lecture à partir d'un périphérique USB. 28 Ecoute de la webradio vTuner 28 Enregistrer une autre radio en ligne 29 Modifier la disposition de l'icône sur l'écran de service réseau 30

Lecture de fichiers musicaux à partir d'un serveur (DLNA) 30 Lecture distante 31 Lecture de fichiers musicaux à partir d'un dossier partagé 32 Ecoute de la radio AM/FM 33 Lecture audio et vidéo à partir de sources différentes 35

Utilisation des fonctions de base 36

Utilisation de la configuration automatique des enceintes 36 Utilisation des modes d'écoute 39 Utilisation du menu principal 46 Utilisation de la minuterie de mise en veille automatique 47 Réglage de la luminosité de l'écran 47 Affichage des informations relatives à la source..... 47 Modification de l'affichage de l'entrée 47 Utilisation du Mode Whole House 48 Sélection de la disposition des enceintes 48 Activation du mode sourdine de l'Ampli-tuner AV.....48 Utilisation d'un casque 48 Utilisation des macros faciles (easy macros) 49

Opérations plus sophistiquées

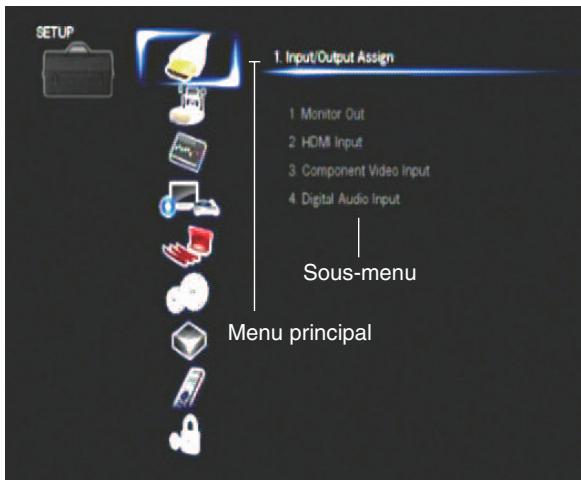

Menu de configuration OSD 50

Utilisation de l'installation rapide 50 Utilisation des paramètres audio de l'installation rapide 51 Utilisation du menu d'installation (HOME) 54 A propos du voyant HYBRID STANDBY 55 Éléments du menu d'installation 55 Assignation d'entrée/sortie 56 Configuration d'enceintes 58 Réglage audio 63 Réglage de source 66 Mode d'écoute préréglé 71 Divers 72 Configuration du matériel 73 Config. de la télécommande 76 Verrouillage 76

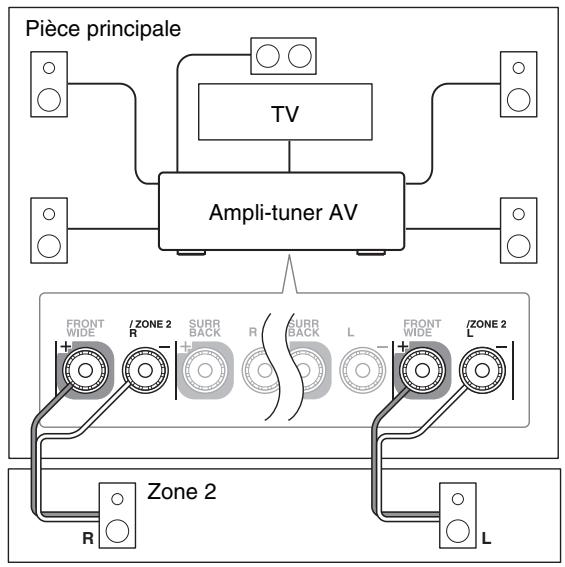

Multi Zone 77

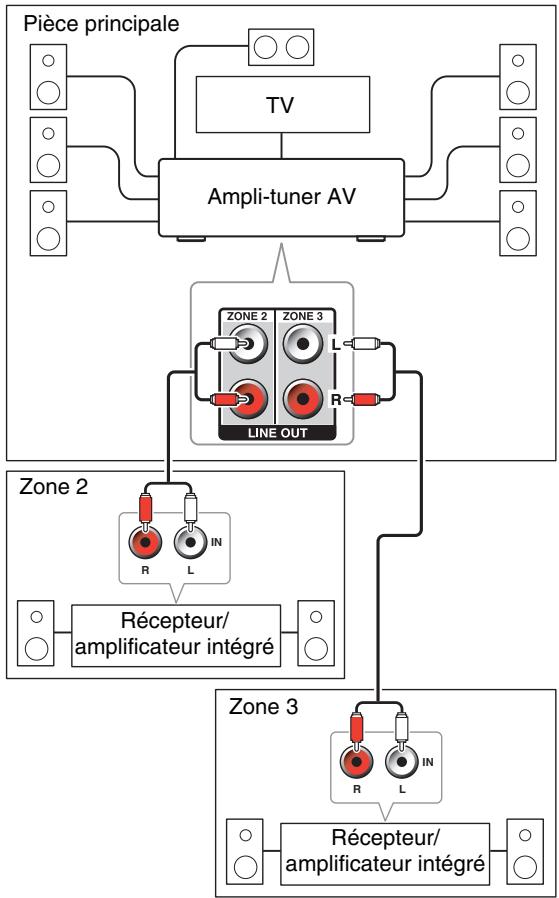

Réalisation des branchements Multi Zone 77 Commande des appareils Multi Zone 78 Utilisation de la télécommande dans la Zone et kits de commande multi-pièces 80

Commande d'autres appareils

Lecture sur iPod/iPhone

Via une station d'accueil Onkyo 81 Utilisation de la station d'accueil Onkyo 81 Commande de votre iPod/iPhone 82

Commande d'autres appareils 83

Codes de télécommande préprogrammés 83 Recherche des codes de télécommande 83 Saisie des codes de télécommande préprogrammés 84 Reconfiguration des boutons de couleur 84 Codes de télécommande pour les appareils Onkyo raccordés via RI 85 Réinitialisation des boutons de REMOTE MODE.... 85 Réinitialisation de la télécommande 85 Commande d'autres appareils 85 Apprentissage des commandes 88 Utilisation des macros normales 89

Annexe

Dépannage 90 Mise à jour du logiciel 96 Conseils de connexion et trajet du signal vidéo 100 Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD 103 A propos de l'interface HDMI 105 Fonctionnalités réseau/USB 106 Informations sur la licence et sur les marques déposées 109 Caractéristiques techniques 110

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et tout en maintenant enfoncé

CBL/SAT, appuyez sur ON/STANDBY

→ page 90.

Amplificateur

• 135 W par canal à 8 ohms (FTC)
• 180 W par canal à 6 ohms (IEC)
• Technologie d'amplification à large bande (WRAT) (bande passante de 5Hz à 100kHz)
• Circuit d'optimisation du réglage du gain et du volume
• Transformateur H. C. P. S. (alimentation à courant élevé) massif et de forte puissance
• Design d'amplificateur Darlington inversé à 3 niveaux

Traitement

THX Select2 Plus Certifié - Intègre la technologie Qdeo™ pour la conversion vidéo ascendante HDMI (compatible 4K) - Traitement Video HQV®-Vida avec conversion vidéo ascendante 1080p de toutes les sources vidéo via HDMI - HDMI (canal audio de retour, 3D, DeepColor, x.v.Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et multicanaux PCM) - Dolby TrueHD et DTS-HD Master Audio - Dolby Pro Logic IIz et Audyssey DSX® DTS Neo: X - Configuration sans mise à l'échelle - Mémoire mode d'écoute A-Form Mode Direct Mode Pure Audio - Music Optimizer pour les fichiers musicaux numériques compressés - Convertisseurs N/A 192 kHz/24 bits - Traitement DSP 32 bits puissant et extrêmement précis - Technologie de circuit de nettoyage de scintillement - Digital Processing Crossover Network

Connexions

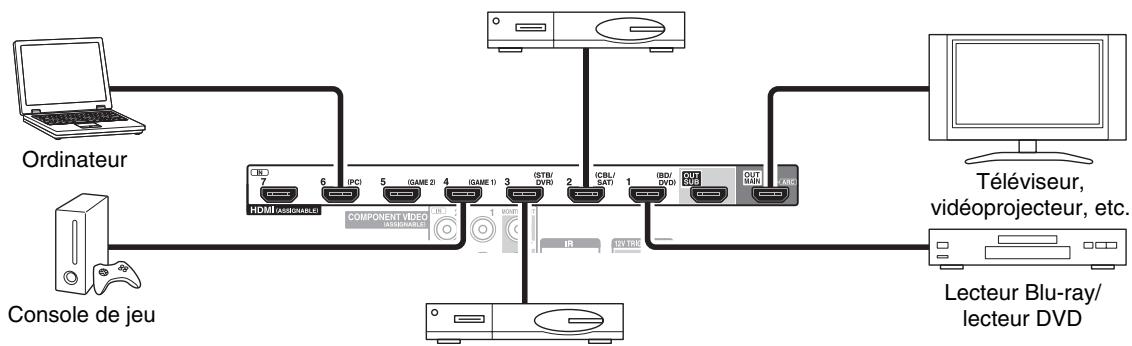

• Entrees HDMI 8 (dont 1 en façade) et 2 sorties Commande du système RUIHD d'Onkyo
• 6 entrées numériques (3 optiques/3 coaxiales)
• Commutation en vidéo composant (2 entrées/1 sortie)
• Bornes d'enceinte compatibles avec le raccordement par fiches bananes
• En Europe, il est interdit de brancher des enceintes à un amplificateur audio à l'aide de fiches bananes.

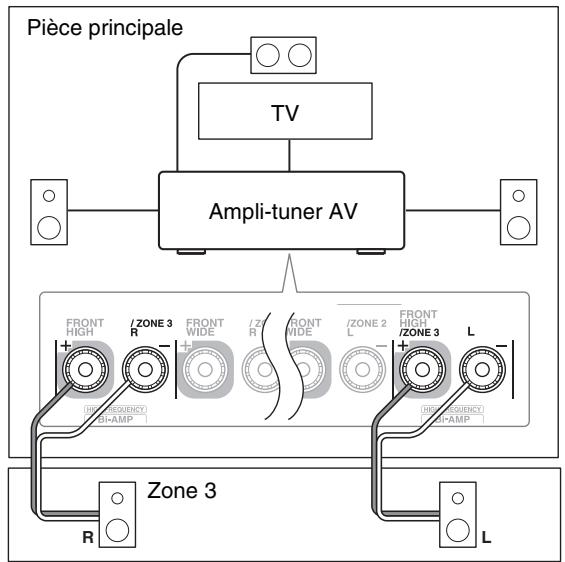

Zone 2/3 amplifiée - Capacité de bi-amplification FL/FR avec FHL/FHR - Entrée vidéo RVB analogue (D-sub 15) pour ordinateur - Connectivité radio en ligne - Capacité de mise en réseau pour les fichiers audio en streaming - 2 entrées USB (Avant/arrière) pour les périphériques mémoire et les modèles iPod®/iPhone® (autorise l'affichage des pochettes d'album)

• Seule l'entrée USB du panneau avant est compatible avec les iPod/iPhone.

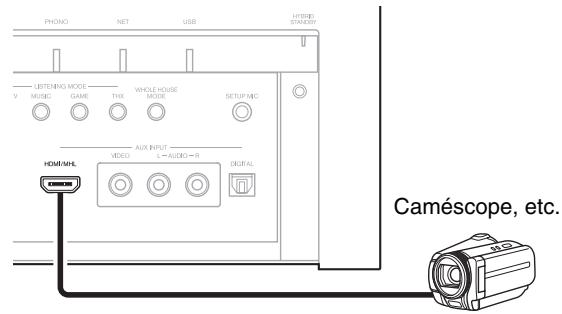

• Entrée AUX avant compatible MHL

Divers

40 stations FM/AM prérégler - Dolby Volume Audyssey MultEQ XT32 pour corriger les problèmes d'acoustique de la pièce Audyssey Dynamic EQ® pour corriger le volume Audyssey Dynamic Volume® pour maintenir une plage dynamique et un niveau d'écoute optimaux - Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz) - Fonction de commande de la synchro A/V (jusqu'à 800 ms) - Fonction de mise en veille automatique - Affichage sur écran via la liaison HDMI - Télécommande préprogrammée à apprentissage (avec configuration OSD à l'écran) avec 4 DEL d'activité et de bouton de mode - Calibrage Video ISF (Fondation de la Science de l'Image)

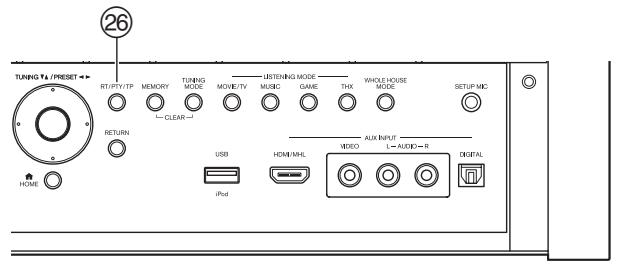

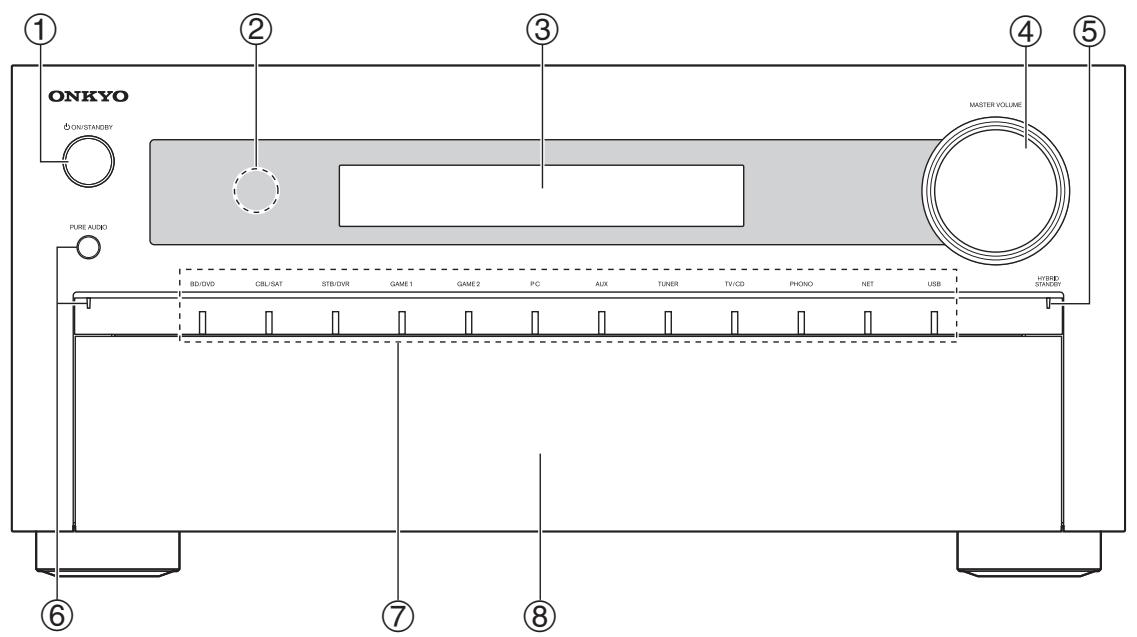

Panneaux avant et arrêté

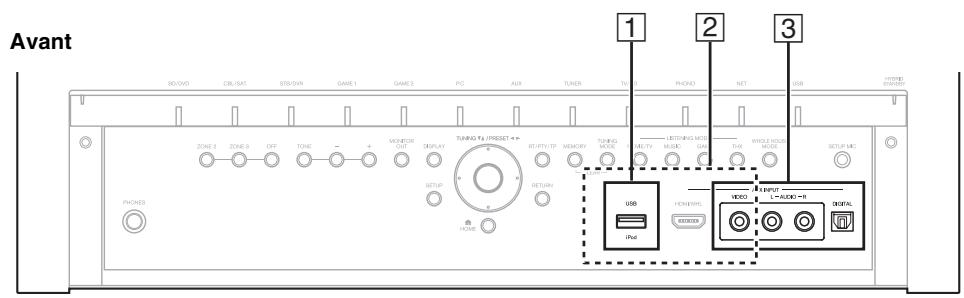

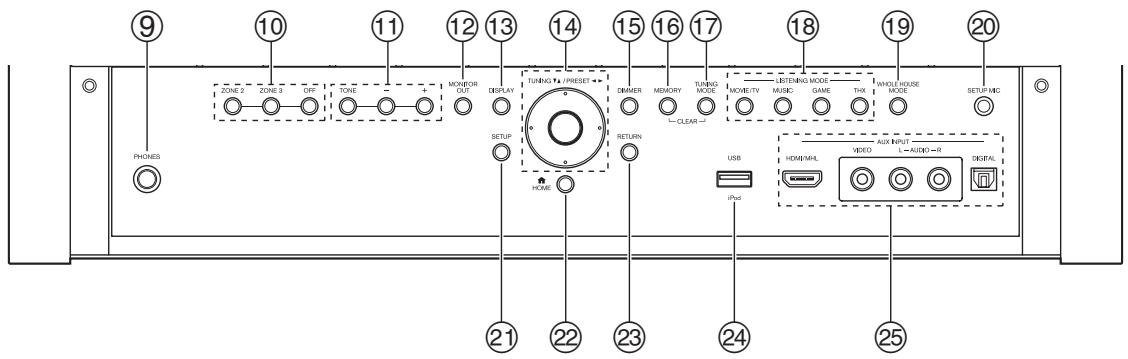

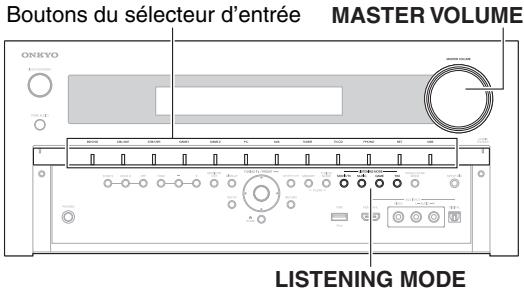

Panneau avant

(Modèles nord-américains)

(Modèles européens)

Différents logos sont imprimés sur l'ampli-tuner AV. Ils ne sont pas représentés ici par souci de clarté.

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

Bouton ⨀ ON/STANDBY (22) Capteur de télécommande (4) Ecran (9) Commande MASTER VOLUME et indicateur (25) Indicateur HYBRID STANDBY (55) Bouton et voyant PURE AUDIO (39) Boutons du sélecteur d'entrée (25) Rabat avant

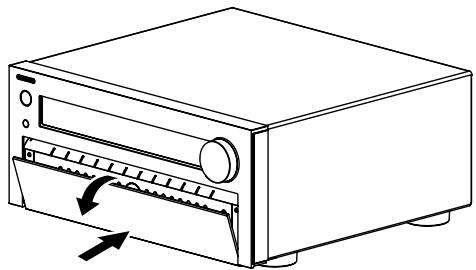

Appuyez doucement sur l'extrémité inférieure du panneau avant pour ouvrir le rabat.

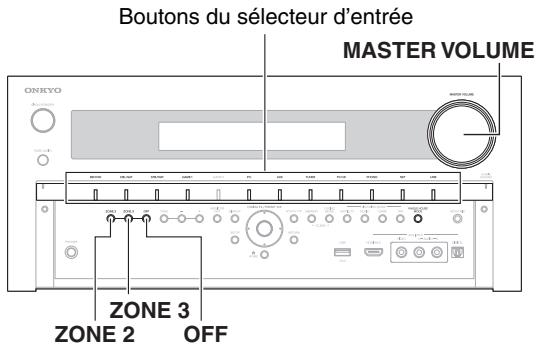

9 Prise PHONES (48) 10 Boutons ZONE 2, ZONE 3 et OFF (78) ① Boutons TONE et de niveau de la tonalité (51) ⑫ Bouton MONITOR OUT (56) 13 Bouton DISPLAY (47) TUNING ▲/▼ (33), PRESET △/▶ (33), curseur et touche entrée (au milieu) 15 Bouton DIMMER (Modèles nord-américains) (47) 16 Bouton MEMORY (33) ⑦ Bouton TUNING MODE (33) 18 Boutons LISTENING MODE (39) 19 Bouton WHOLE HOUSE MODE (48) 20 Prise SETUP MIC (37) ② Bouton SETUP (54) 2 Bouton HOME (46, 54) Bouton RETURN 24 Port USB (19) 25 AUX INPUT prises (18, 19) Bouton RT/PTY/TP (modèles européens) (34)

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

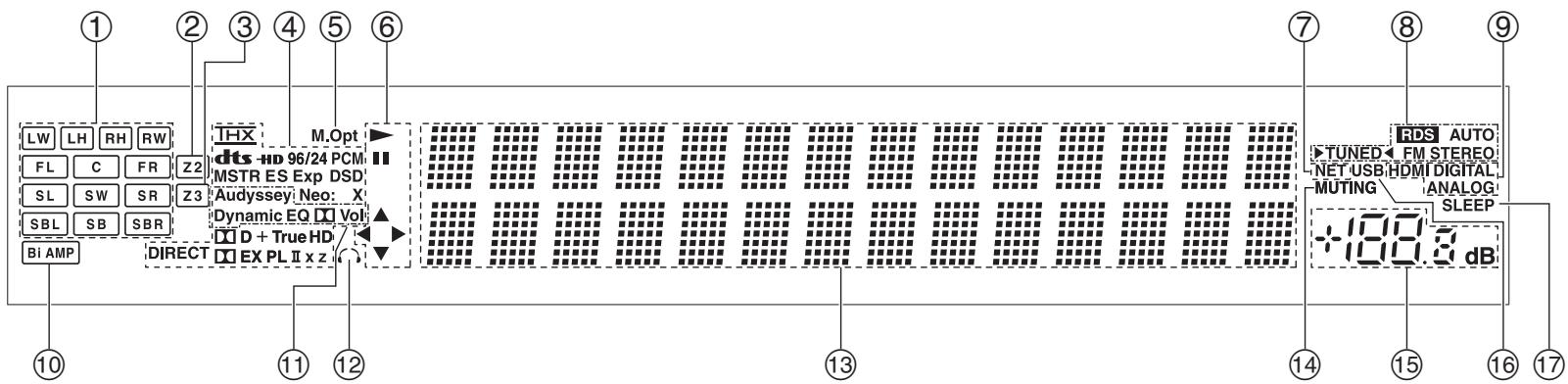

① Indicateurs de canal d'enceinte ② Indicateur Z2 (zone 2) (78) ③ Indicateur Z3 (zone 3) (78) ④ Indicateurs de format et de mode d'écoute (39) ⑤ Indicateur M. Opt (52) ⑥ △,∥ et voyants de curseur (27) Voyant NET (28 à 32, 76) ⑧ Indicateurs de symtonisation

Témoin RDS (sauf les modèles nord-américains) (34)

Indicateur AUTO (33)

Indicateur TUNED (33)

Indicateur FM STEREO (33)

⑨ Voyants d'entrée (101) Voyant HDMI (74) Voyant DIGITAL Voyant ANALOG ⑩ Voyant Bi AMP Voyant Audyssey (36, 66) Indicateur Dynamic EQ (66) Indicateur (Dolby) Vol Indicateur Dynamic Vol (67) ⑫ Indicateur de casque (48) Zone de message ④ Indicateur MUTING (48) 15 Volume sonore 16 Indicateur USB (27, 28) ⑦ Indicateur SLEEP (47)

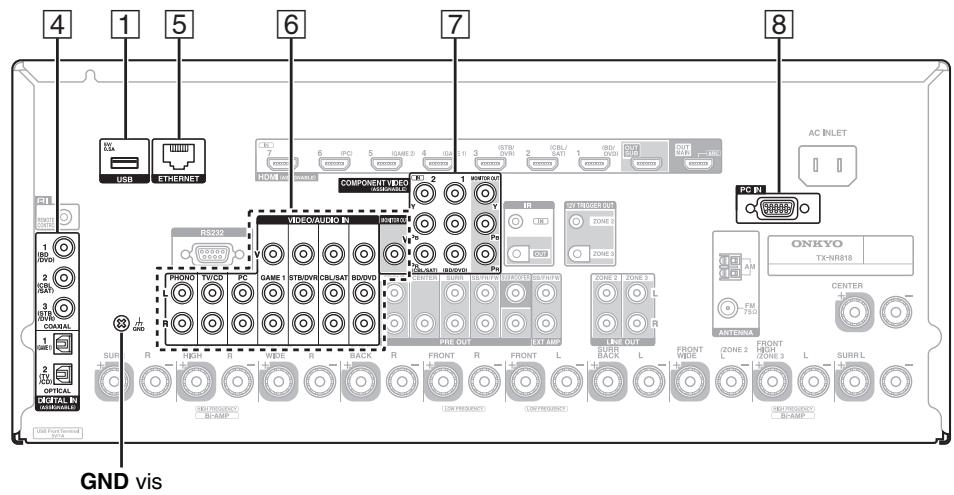

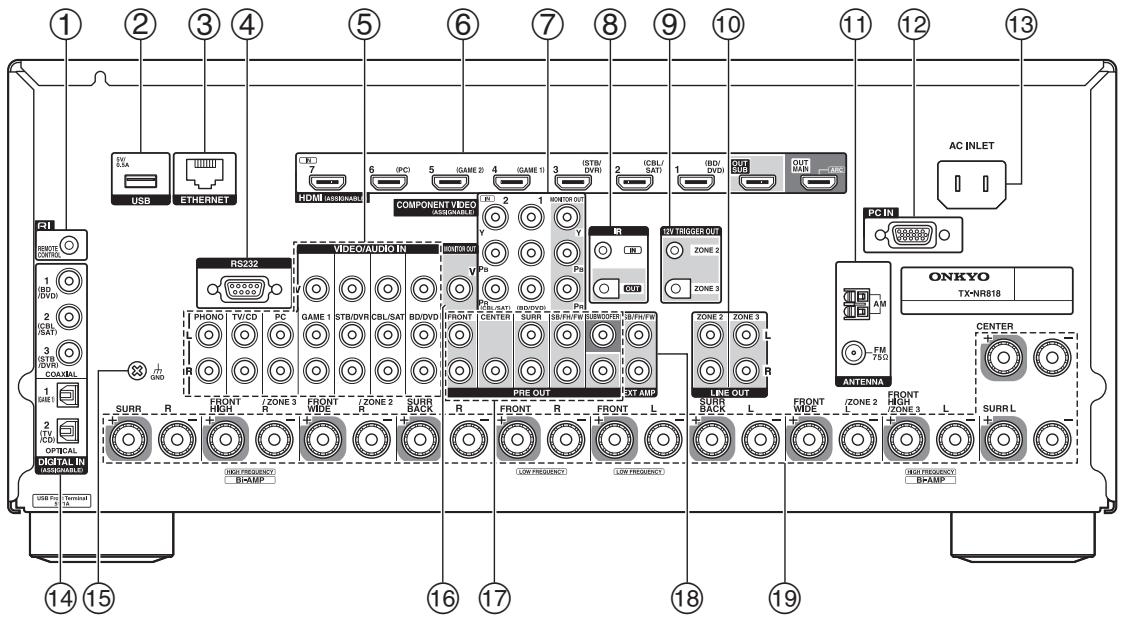

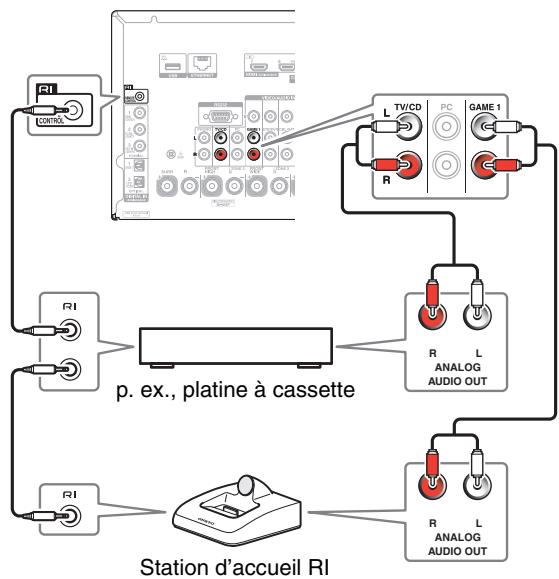

① Prise R1 REMOTE CONTROL ② Port USB ③ Port ETHERNET ④ Port RS232

Borne pour le contrôle.

(5) Prises vidéo composite et audio analogue (BD/DVD IN, CBL/SAT IN, STB/DVR IN, GAME 1 IN, PC IN, TV/CD IN et PHONO IN) (6) Prises HDMI IN et sortie HDMI (HDMI OUT MAIN et HDMI OUT SUB) ⑦ Prises COMPONENT VIDEO IN et MONITOR OUT (8) Prises IR IN et OUT

(9) Prises ZONE 2 et ZONE 3 12V TRIGGER OUT 10 Prises ZONE 2/ZONE 3 LINE OUT ① Prise FM ANTENNA et borne AM ANTENNA ⑫ Prise PC IN 13 AC INLET 14 Prises DIGITAL IN COAXIAL et OPTICAL 15 GND vis 16 Prise MONITOR OUT V (17) Prises PRE OUT (FRONT L/R, CENTER, SURR L/R, SB/FH/FW, SUBWOOFER)

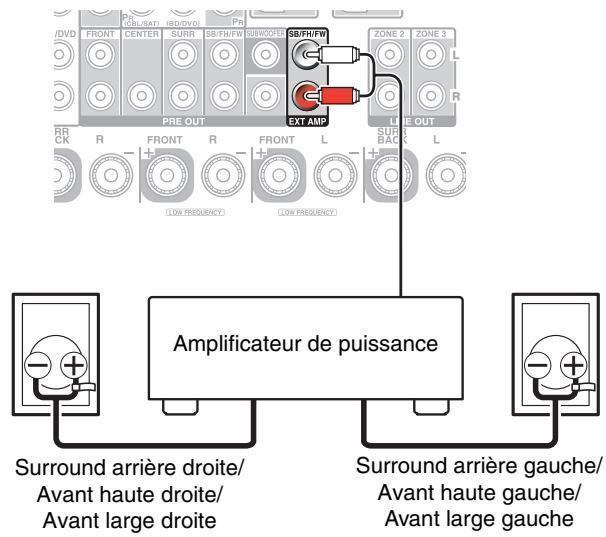

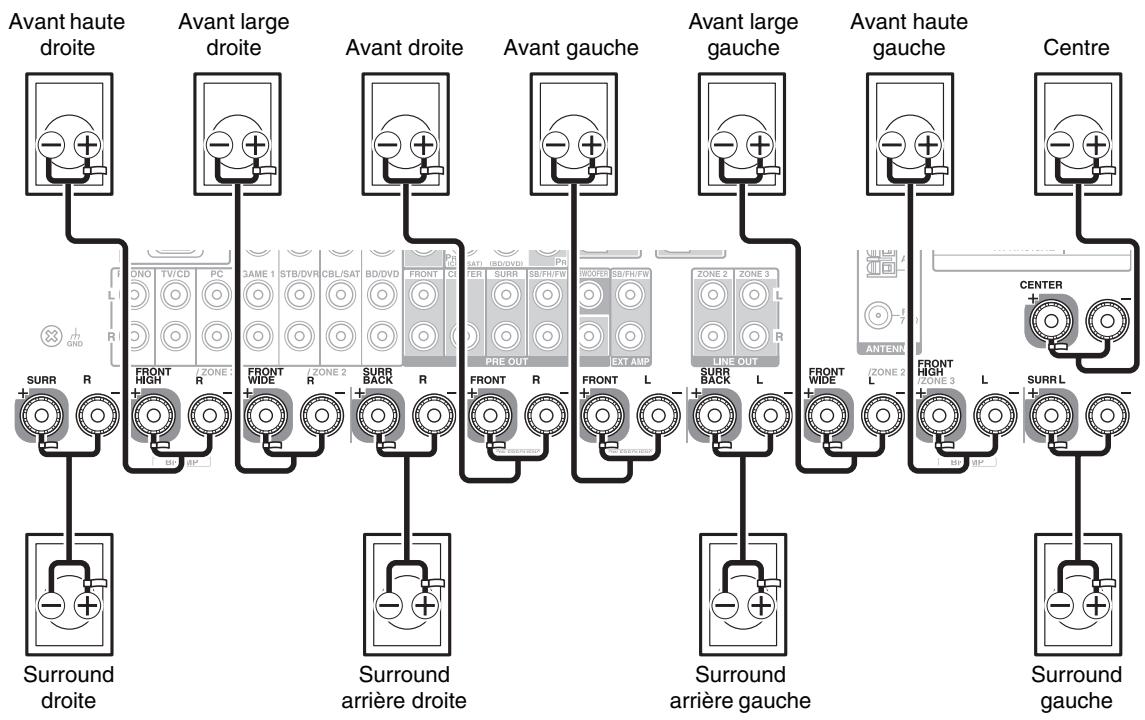

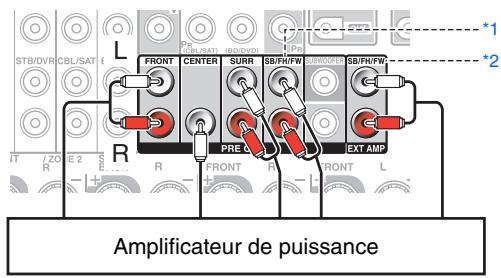

18 Prises SB/FH/FW EXT AMP 19 Bornes d'enceinte

(FRONT L/R, CENTER, SURR L/R, SURR BACK L/R, FRONT HIGH/ZONE 3 L/R et FRONT WIDE/ZONE 2 L/R)

Consultez « Branchement de l'ampli-tuner AV » (→ pages 12 à 21).

• SB... Surround arrêté, FH... Avant hautes, FW... Avant larges

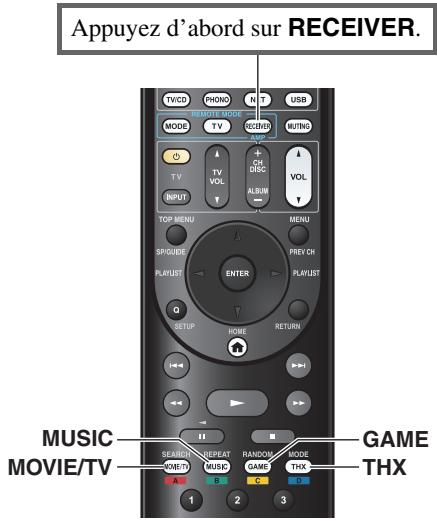

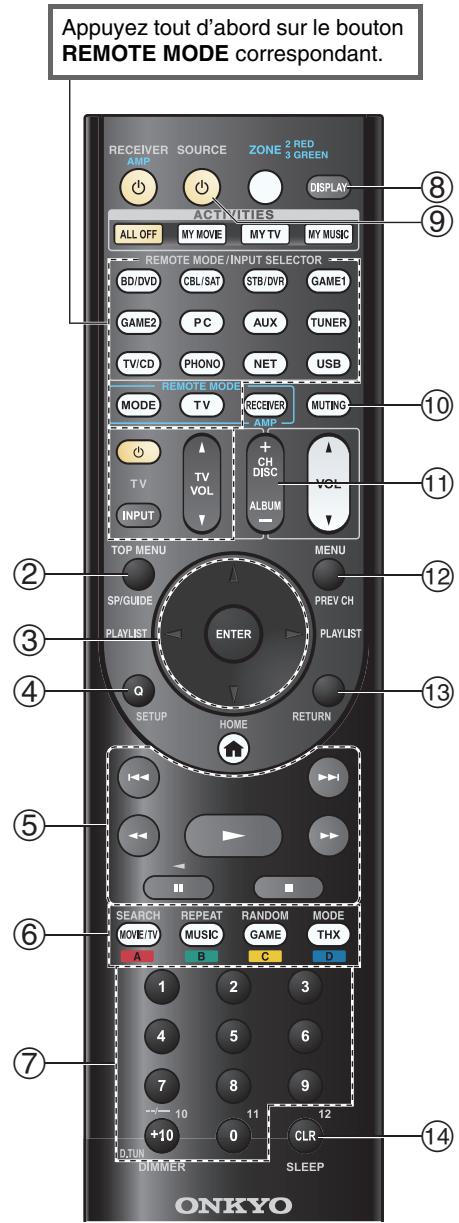

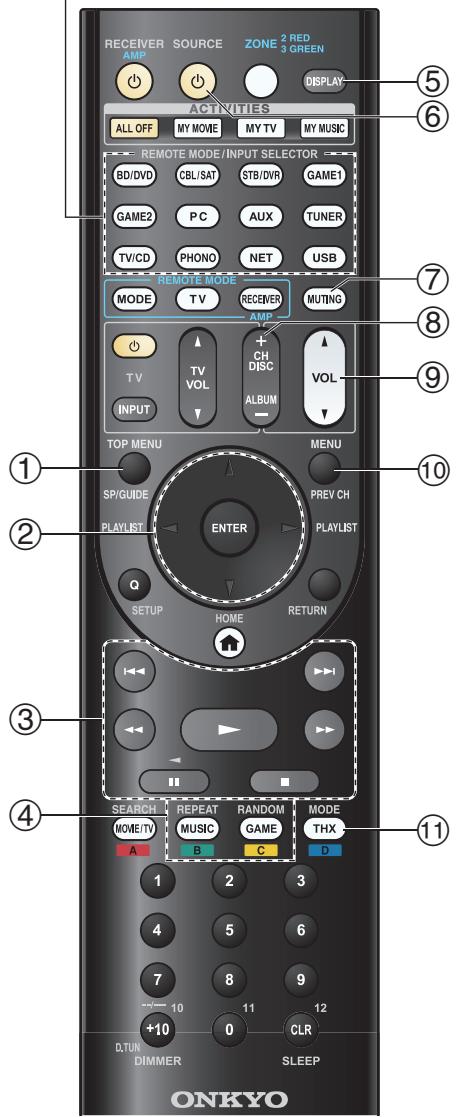

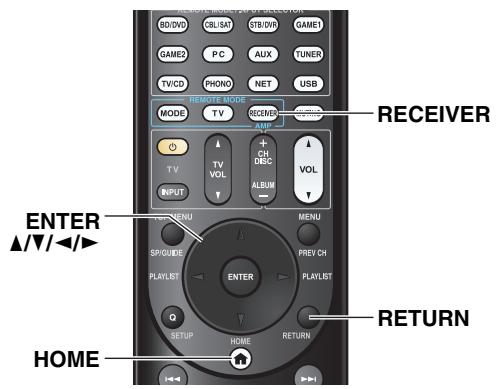

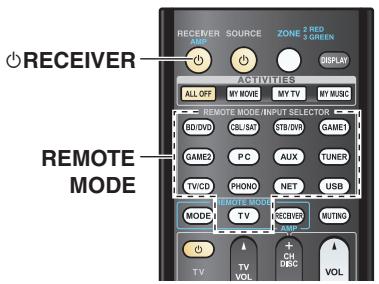

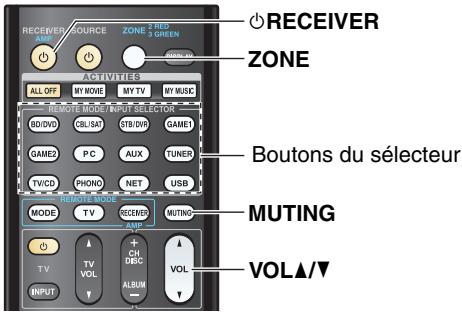

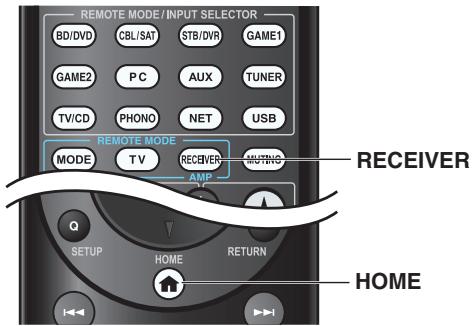

Commande de l'ampli-tuner AV

Pour utiliser l'ampli-tuner AV, appuyez sur RECEIVER pour sélectionner le mode Récepteur. Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d'autres appareils.

Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (→ page 84).

Pour toute information complémentaire, reportez-vous aux pages indiquées entre parenthèses.

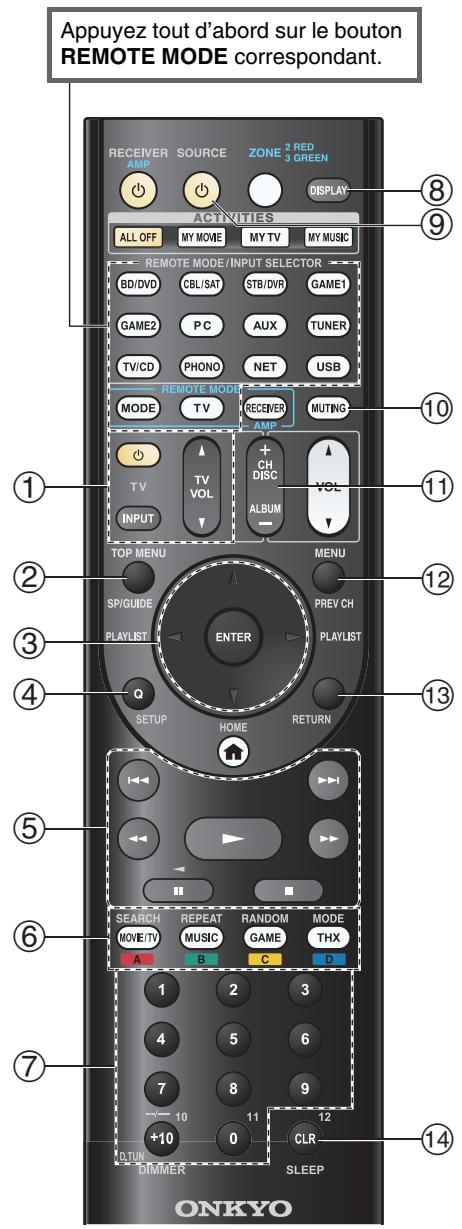

Bouton ○ RECEIVER (22) ② Boutons ACTIVITIES (49) ③ Boutons REMOTE MODE/INPUT SELECTOR (25) ④ Bouton SP (disposition des enceintes) (48) ⑤ Boutons △ / ▽ / ◁ et ENTER ⑥ Bouton Q SETUP (50) ⑦ Boutons des modes d'écoute (39) ⑧ Bouton DIMMER (47) ⑨ Bouton DISPLAY (47) ⑩ Bouton MUTING (48) ⑪ Bouton VOL ◁ ▽ (25) ⑫ Bouton RETURN ⑬ Bouton HOME (46) ⑭ Bouton SLEEP (47)

Commande du tuner

Pour commander le tuner de l'ampli-tuner AV, appuyez sur le bouton TUNER (ou RECEIVER).

Vous pouvez sélectionner AM ou FM en appuyant à plusieurs reprises sur le bouton TUNER.

1 boutons Δ/∇ (33) 2 bouton D. TUN (33) 3 bouton DISPLAY 4 bouton CH +/- (34) • Boutons numérotés (33)

1 Quand vous voulez changer le mode télécommande (composant cible) sans changer la source d'entrée sélectionnée, appuyez sur MODE et dans les 8 secondes, appuyez sur REMOTE MODE. Puis, en utilisant la même télécommande de l'ampli-tuner AV, vous pouvez contrôler le composant correspondant au bouton sur lequel vous venez d'appuyer. 2 Ces boutons peuvent aussi être utilisés en cas de sélection d'un autre REMOTE MODE que le mode de réception.

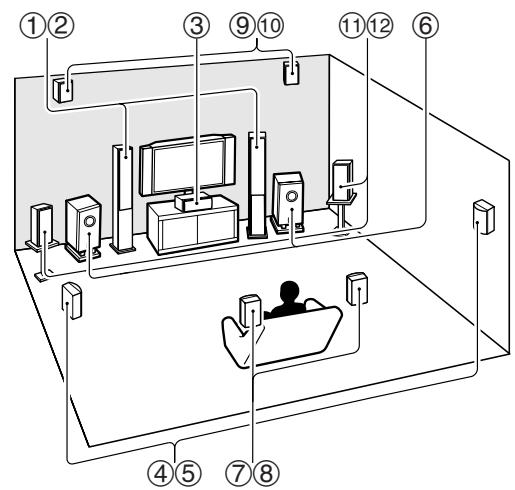

Configuration des enceintes

Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un subwoofer (caisson de basse) pour pouvoir bénéficier de graves puissants.

Pour tirer le meilleur parti de votre système de son surround, vous devez procéder à un certain nombre de réglages sur les enceintes automatiquement ( page 36) ou manuellement ( page 59).

Nombre d'enceintes

2

3

4

5

6

7

7

7

8

8

9

9

9

10

11

Enceintes avant

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceinte centrale

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceintes surround

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceintes surround arrêté*1*2

✓

✓

✓

✓

Enceintes surround arrêté*2

✓

✓

✓

✓

Enceintes hautes avant*2

✓

✓

✓

✓

✓

✓

Enceintes avant larges*2

✓

✓

✓

✓

✓

✓

1 Si vous n'utilisez qu'une enceinte surround arrière, branchez-la aux bornes SURR BACK L. 2 Les enceintes avant hautes, surround arrière et avant larges ne peuvent pas être utilisées en même temps.

Branchement des câbles d'enceinte

L'illustration suivante montre comment brancher les enceintes sur chaque paire de bornes. Si vous n'utilisez qu'une enceinte surround, branchez-la aux bornes SURR BACK L.

Conseil

• Vous pouvez spécifier si les enceintes surround arrière, avant hautes ou avant larges sont raccordées dans le menu « Configuration d'enceintes » (→ page 59) ou pendant la Correction de pièce et Configuration des enceintes Audyssey MultEQ® XT32 (→ page 36).

Bornes d'enceinte à visser

Dénudez les extrémités des câbles d'enceinte sur 12 à 15 mm environ et torsadez les fils dénudés comme indiqué sur la figure.

Fiches banane (modèles nord-américains)

• Si vous utilisez des fiches bananes, serrez la borne de l'enceinte avant d'insérer la fiche banane.
• N'insérez pas directement la fiche de l'enceinte dans le trou central de la borne de l'enceinte.

Lecture 7.1 canaux

Sélectionnez les enceintes (surround arrière, avant hautes, avant larges) que vous voulez utiliser pour la lecture 7.1 canaux. Vous pouvez régler quelles enceintes vous voulez utiliser en priorité. Consultez « Sélection de la disposition des enceintes » ( page 48).

Lecture 9.1 canaux

En ajoutant un amplificateur externe à la configuration 7.1-canaux illustrée à gauche, vous pouvez profiter d'une écoute 9.1-canaux.

Branchez les prises d'entrée audio analogiques de votre amplificateur de puissance sur les prises SB/FH/FW EXT AMP*1 de l'ampli-tuner AV à l'aide de câbles audio. Pour utiliser les prises SB/FH/FW EXT AMP, vous devez spécifier leur canal avec le paramètre « Preout vers l'amplificateur externe » (→ page 58).

Vous pouvez régler quelles enceintes vous pouvez utiliser en priorité. Consultez « Sélection de la disposition des enceintes » (→ page 48).

*1 SB... Surround arrière, FH... Avant hautes, FW... Avant larges

Mise en place des étiquettes des câbles d'enceinte

Les bornes d'enceinte comportent un code couleur pour leur identification.

Enceinte	Couleur
Avant gauche, avant gauche haute, avant gauche large, Zone 2 gauche, Zone 3 gauche	Blanc
Avant droite, avant droite haute, avant droite large, zone 2 droite, zone 3 droite	Rouge
Centre	Vert
Surround gauche	Bleu
Surround droite	Gris
Surround arrêté gauche	Marron
Surround arrêté droite	Marron clair

Les étiquettes fournies pour les câbles d'enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque câble d'enceinte, conformément au tableau ci-dessus. Tout ce qu'il vous reste ensuite à faire est d'associer l'étiquette de chaque couleur à la borne d'enceinte correspondante.

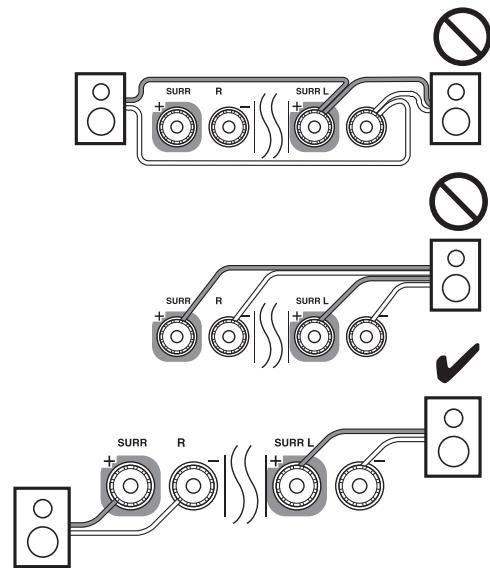

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d'une impédance comprise entre 4 et 16 ohms. Si l'impédance de l'une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l'impédance minimale de l'enceinte sur « 4 ohms » ( page 58). Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection intégré risque de se déclencher.
• Débranchez le cordon d'alimentation de la prise murale avant de procéder aux branchements.
• Lisez les instructions fournies avec vos enceintes.
• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel.
• Des câbles d'enceintes excessivement longs ou fins peuvent nuir à la qualité du son; ils sont donc à éviter.

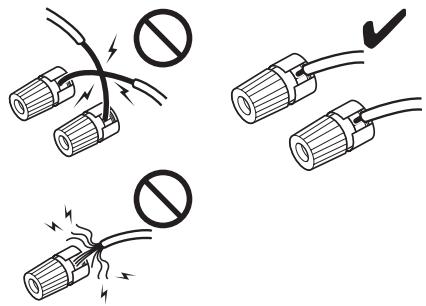

• Veillez à ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'ampli-tuner AV.
• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'ampli-tuner AV. Vous risqueriez d'endommager l'ampli-tuner AV.

• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

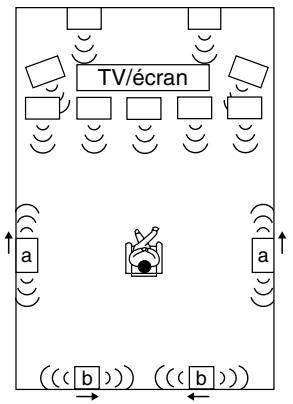

Utilisation d'enceintes dipolaires

Vous peuvent utiliser des enceintes dipolaires pour les enceintes surround et surround arrêté. Les enceintes dipolaires produisent le même son dans deux directions. Les enceintes dipolaires doivent généralement une flèche qui indique la manière dont elles doivent être positionnées. Les enceintes dipolaires surround (a) doivent être positionnées de manière à ce que leur flèche soit dirigée vers le téléviseur/l'écran, tandis que les enceintes dipolaires surround arrêté (b) doivent être positionnées de manière à ce que leur flèche pointe l'une vers l'autre, comme le montre l'illustration.

Utilisation des subwoofers (caisson de basses)

Subwoofer amplifié

Pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats. Vous pouvez brancher le subwoofer amplifié à l'aide de deux prises SUBWOOFER PRE OUT, respectivement. Chaque prise émet le même signal de sortie.

Conseil

• Si votre subwoofer n'est pas doté d'un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise pré-sortie du subwoofer à une entrée de l'amplificateur.

Important :

• Lorsque vous effectuez les branchements de bi-amplification, veillez à décaler les cavaliers qui relient les bornes d'aigu (haut) et de graves (bas) des enceintes.
• La bi-amplification ne peut être utilisée qu'avec des enceintes compatibles. Consultez le manuel d'utilisation de votre enceinte.

La bi-amplification offre des performances améliorées au niveau des graves et des aigus.

Lorsque vous utilisez la bi-amplification, l'ampli-tuner AV est capable d'alimenter une configuration 5.1 d'enceintes dans la pièce principale.

Une fois les branchements nécessaires à la bi-amplification effectués tel qu'indiqué et l'ampli-tuner AV allumé, vous devez configurer le réglage de l'enceinte pour activer la bi-amplification (→ page 58).

Avant droite Avant gauche

Branchement d'un amplificateur de puissance

Si vous souhaitez utiliser un amplificateur de puissance plus puissant, vous pouvez utiliser l'ampli-tuner AV comme préamplificateur. Branchez toutes les sorties d'enceintes sur l'amplificateur. Consultez les manuels d'utilisation de votre amplificateur pour toute information complémentaire.

SB... Surround arrière, FH... Avant hautes, FW... Avant larges

Remarque

1 Spécifiez « Aucun » pour le canal que vous ne voulez pas émettre (→ page 59). 2 Lors du branchement des prises SB/FH/FW EXT AMP, vous nevez définir le paramètre « Preout vers l'amplificateur externe » (→ page 58).

Important :

• Les enceintes sans circuit d'aiguillage de fréquences sont des enceintes qui ne disposent pas d'un circuit d'aiguillage de fréquences.
• branchez surtout PAS des haut-parleurs d'aigus et des haut-parleurs de basse de manière incorrecte, car vos enceintes pourrait subir des dommages.
• réglez sur tout pas « Type d'enceintes (avant) » sur « Bi-Amp », car vos enceintes pourraient subir des dommages. Assurez-vous que le paramètre est réglé sur « Digital Crossover ».
• Confirmez que vos enceintes ne disposent pas d'un circuit d'aiguillage de fréquence en vous référant à votre manuel d'utilisation des enceintes.

Le branchement d'enceintes qui ne disposent pas d'un circuit d'aiguillage de fréquences fournit un champ sonore fin en trois dimensions qui offre le summum de la performance. Lorsque des enceintes qui ne disposent pas d'un circuit d'aiguillage de fréquences sont utilisées, l'ampli-tuner AV est capable d'alimenter une configuration 5.1 enceintes dans la pièce principale. Vous devez activer « Digital Crossover » dans « Type d'enceintes (avant) » (→ page 58) et définir la configuration de « Digital Processing Crossover Network » (→ page 62).

Remarque

• Vous devez définir la configuration en branchant les enceintes.

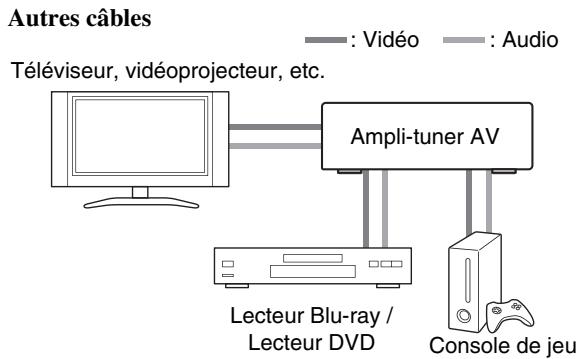

Raccordement d'appareils audiovisuels

*1 Si votre TV ne prend pas en charge le canal de return audio (ARC - Audio Return Channel), vous devez connecter un cable numérique optique ainsi qu'un cable HDMI sur l'ampli-tuner AV. - Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels. - Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.

• Insérez les fiches à fond afin d’établir un bon contact (de mauvais branchements peuvent causer des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d'alimentation et des câbles d'enceinte.

Câbles et prises AV

Les branchements HDMI peuvent acheminer des signaux numériques vidéo et audio.

Vidéo

Les prises vidéo composante séparent les signaux de luminance (Y) et les signaux de différence de couleur (Pb, PR), et offre ainsi une image d'une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composante).

Vert

Bleu

Rouge

Il s'agit d'une interface analogue conventionnelle permettant de raccorder un ordinateur et un périphérique d'affichage (également appelée D-Sub ou D-subminiature).

Vidéo

La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo.

Jaune

Audio numérique optique

Les branchements numériques optiques vous permettent de profiter d'un son numérique que le PCM ^*2, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement coaxial.

Audio numérique coaxial

Les branchements numériques coaxiaux vous permettent de profiter d'un son numérique tel que le PCM^*2, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement optique.

Orange

Audio analogue (RCA)

Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques.

Blanc

Rouge

*2 Les taux d’échantillonnage disponibles pour les signaux d’entrée PCM sont de 32/44,1/48/88,2/96 kHz. Les taux de 176,4 et 192 kHz sont également pris en charge avec les connexions HDMI.

Remarque

L'ampli-tuner AV ne prend pas en charge les prises PÉRITEL. - Les prises numériques optiques de l'ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'insérez ou la retirez.

Branchement d'appareils au moyen d'un cable HDMI

Décodeur cable/satellite, etc. Décodeur/ enregistreur video numérique, etc.

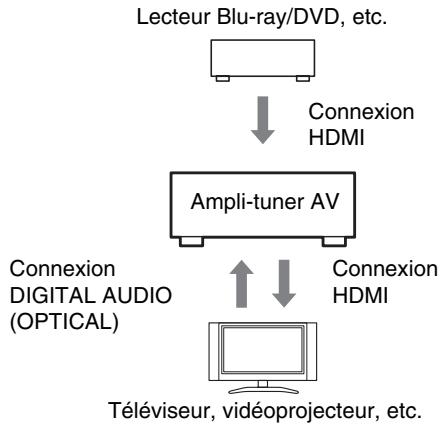

• Si votre TV ne prend pas en charge le canal de return audio (ARC - Audio Return Channel), vous devez connecter un câble numérique optique ainsi qu'un câble HDMI sur l'ampli-tuner AV.
• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'ampli-tuner AV, réglez l'appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI branchée sur l'ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'ampli-tuner AV ou le son émis risque d'être coupé.

Branchez vos appareils sur les prises appropriées. Les affectations par défaut des entrées sont indiquées ci-dessous.

L'attribution peut être modifiée (→ page 57).

Prise	Appareils
IN1	Lecteur Blu-ray/lecteur DVD	✓
IN2	Décodeur cable/satellite, etc.	✓
IN3	Décodeur/enregistreur video numérique, etc.	✓
IN4	Console de jeu	✓
IN5	Console de jeu	✓
IN6	Ordinateur	✓
IN7	Autres appareils	✓
Avant	Caméscope, etc.
OUT MAIN	TV
OUT SUB	Projecteur, etc.

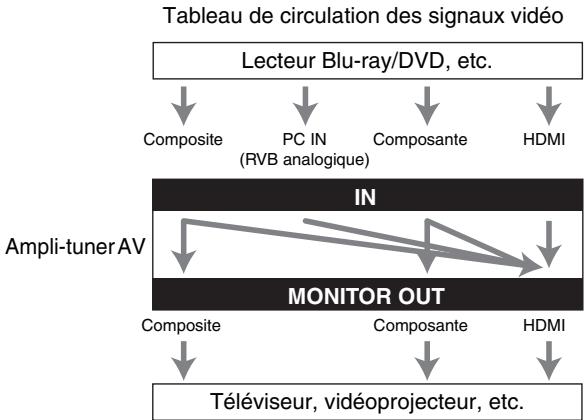

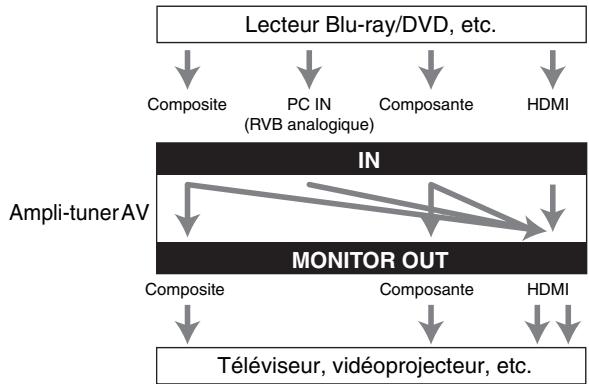

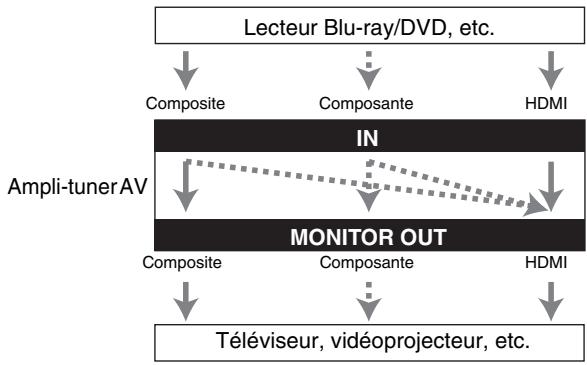

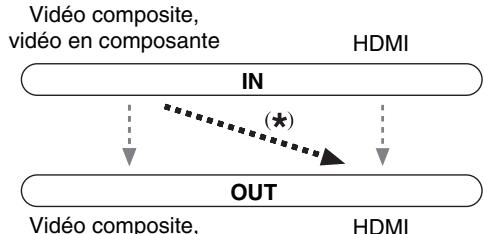

• « Conseil de connexion et trajet du signal vidéo » (→ page 100)
• « Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD » (→ page 103) « À propos de l'interface HDMI » (→ page 105)

Conseil

• Pour écouter l'audio d'un appareil connecté via HDMI aux enceintes de votre TV, activez « Transmission HDMI » ( page 74) et réglez l'ampli-tuner AV sur le mode veille.

Remarque

• Dans le cas de lecteurs de disques Blu-ray/DVD, si aucun son n'est diffusé après avoir suivi la procédure mentionnée ci-dessus, réglez les paramètres audio HDMI de vos lecteurs Blu-ray/DVD sur PCM.

Fonction de canal audio de retour (ARC)

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI d'envoyer le flux audio sur le port HDMI OUT MAIN de l'ampli-tuner AV.

• Vous pouvez utiliser cette fonction si :
• notre télévisueur est compatible ARC et que
• le sélecteur d'entrée TV/CD est sélectionné et que
• « HDMI Contrôle(RIHD) » est réglé sur « Activé » (→ page 74) et que
• « Canal de retour audio » est réglé sur « Auto » (→ page 75).

MHL (lien mobile haute définition)

Parce que la liaison MHL (Lien mobile haute définition) est prise en charge, l'entrée AUX (avant) vous permet d'offrir des vidéos haute définition à partir d'un dispositif mobile connecté.

Raccordement de vos appareils

Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Arrière

Branchez vos appareils sur les prises appropriées. Les affectations par défaut des entrées sont indiquées ci-dessous. Consultez « Conseil de connexion et trajet du signal vidéo » pour toute information complémentaire ( page 100).

L'attribution peut être modifiée ( page 57).

N°	Prise/port	Appareils
1	USB*1*2	iPod/iPhone, lecteur MP3, clé USB à mémoire flash
2	USB, AUX INPUT VIDEO*3	iPod/iPhone (lecture videoto)
3	AUX INPUT
	VIDEO	Caméscope, etc
	AUDIO L/R
	DIGITAL
4	DIGITAL IN
	COAXIAL 1 (BD/DVD)	Lecteur Blu-ray/lecteur DVD	✔
	COAXIAL 2 (CBL/SAT)	Décodeur cable/satellite, etc.	✔
	COAXIAL 3 (STB/DVR)	Décodeur/enregistreur videoto numérique, etc	✔
	OPTICAL 1 (GAME 1)	Consoles de jeu	✔
	OPTICAL 2 (TV/CD)	Télévisueur, lecteur CD	✔
5	ETHERNET	Routeur
6	MONITOR OUT	Télévisueur, videoprojecteur, etc.
	BD/DVD IN	Lecteur Blu-ray/lecteur DVD
	CBL/SAT IN	Décodeur cable/satellite,etc.
	STB/DVR IN	Décodeur/enregistreur videoto numérique, etc
	GAME 1 IN	Console de jeu, station d'accueil RI
	PC IN	Ordinateur
	TV/CD IN	TV, lecteur CD, platine à cassette, MD, CD-R, platine disque*4, station d'accueil RI
	PHONO IN	Platine disque*4
7	COMPONENT VIDEO
	MONITOR OUT	Téléviseur, vidéoprojecteur, etc.
	IN 1 (BD/DVD)	Lecteur Blu-ray/lecteur DVD, station d'accueil RI	✓
	IN 2 (CBL/SAT)	Décodeur;câble/satellite, station d'accueil RI, etc.	✓
8	PC IN*5	Ordinateur

Remarque

1 Ne raccordez pas le port USB de l'ampli-tuner AV sur un port USB de votre ordinateur. Il n'est pas possible de dire la musique qui se trouve sur leur ordinateur de cette manière via l'ampli-tuner AV. 2 Seule l'entrée USB du panneau avant est compatible avec les iPod/iPhone. 3 Lorsque l'entrée USB est sélectionnée, vous pouvez entrer des signaux vidéo à partir de la prise AUX INPUT VIDEO. Les signaux vidéo entrés à partir de AUX INPUT VIDEO sont restitués depuis MONITOR OUT V et les prises de sortie HDMI. 4 Raccordez une platine disque (MM) qui possède un amplificateur de puissance phono intégré au TV/CD IN, ou raccordez-la au PHONO IN avec l'amplificateur de puissance phono éteint. Si votre platine disque (MM) ne possède pas d'amplificateur de puissance phono, branchez-la sur PHONO IN. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC pour la brancher sur PHONO IN. Consultez le manuel de votre platine disque pour plus de détails.

Si votre platine disque a un conducteur de terre, branchez-le à la vis GND de l'ampli-tuner AV. Avec certaines platines disques, le branchement au conducteur de terre risque de produire un ronflement audible. Si ceci se produit, débranchez-le.

*5 Lorsque vous connectez votre ordinateur personnel à PC IN et que vous sélectionnez le sélecteur d'entrée PC, l'image de l'ordinateur est reproduite depuis les sorties HDMI. Toutefois, si vous avez affecté les entrées HDMI au sélecteur d'entrée PC, l'ampli-tuner AV émettra des signaux à partir des entrées HDMI au lieu de PC IN. Pour obtenir la sortie des signaux à partir de PC IN, sélectionnez « - - - - » pour « PC » dans le réglage « Entrée HDMI » (→ page 57).

• Avec une connexion [4], vous pouvez bénéficier du mode Dolby Digital et DTS. (Pour écouter aussi en Zone 2/3, utilisez [4] et [6].)
• Avec une connexion [6], vous pouvez profiter d'une audio en provenance d'appareils externes alors que vous vous trouvez en zone 2/3.
• Si vous Lecteur Blu-ray/lecteur DVD dispose des sorties stéreo principale et multicanal, assurez-vous de brancher la sortie stéreo principale à l'aide de la connexion 6.

Raccordement d'appareils onkyo RI

1 Assurez-vous que chaque appareil Onkyo est raccordé au moyen d'un câble audio analogique (connexion ⑥ dans les exemples d'installation) (→ page 19). 2 Etablissez la connexion RI (voir l'illustration). 3 Si vous utilisez une station d'accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d'entrée (→ page 47).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

Mise en marche du système/mise sous tension automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RL et si l'ampli-tuner AV est en mode veille, l'ampli-tuner AV s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée.

Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

Télécommande

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils Onkyo

compatibles RI, en pointant la télécommande vers le capteur de télécommande de l'ampli-tuner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié ( page 85).

Remarque

• N'utilise que des cables RI pour effectuer les branchements RI. Des cables RI sont fournis avec les appareils Onkyo.
• Certains appareils possèdent deux prises Rl. Vous pouvez raccorder l'une ou l'autre à l'ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles Rl.
• Ne raccordez que des appareils Onkyo aux prises Rl. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.
• Certains appareils ne prennent pas en charge toutes les fonctions R1. Consultez les manuels d'utilisation fournis avec vos appareils Onkyo.
• Lorsque la zone 2/3 est activée, les fonctions R1 Mise en marche du système/Mise sous tension automatique et Changement direct ne sont pas disponibles.

Branchement des antennes

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM.

L'ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Remarque

• Une fois votre ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l'antenne de manière à atteindre la meilleure réception possible.
• Maintenez l'antenne cadre AM aussi éloignée que possible de votre ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Conseil

• Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément.
• Si vous ne parvenez pas à obtenir une belle réception avec l'antenne AM intérieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément.

Branchement du cordon d'alimentation

1 Branchez le cordon d'alimentation fourni sur la prise AC INLET de l'ampli-tuner AV.

2 Insérez la fiche du cordon d'alimentation dans une prise murale.

Remarque

• Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.
• La mise sous tension de l'ampli-tuner AV peut entraîner une surtension passagère pouvant se ressentir sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l'ampli-tuner AV sur un circuit différent.
• N'utilisez pas de cordon d'alimentation autre que celui fourni avec l'ampli-tuner AV. Le cordon d'alimentation fourni est exclusivement destiné à être utilisé avec l'ampli-tuner AV et ne doit pas être utilisé avec un autre appareil.
• Ne débranchez jamais le cordon d'alimentation de l'ampli-tuner AV lorsque l'autre extrémité est branchée sur une prise murale. Vous risqueriez de vous électrocuter. Commencez toujours par débrancher l'extrémité du cordon d'alimentation branchée à la prise murale, puis débranchez l'extrémité branchée à l'ampli-tuner AV.

Mise sous/hors tension de l'ampli-tuner AV

ON/STANDBY

Mise sous tension

Appuyez sur ON/STANDBY du panneau avant.

Appuyez sur RECEIVER, puis sur ORECEIVER sur la télécommande.

L'ampli-tuner AV s'allume ainsi que l'écran d'informations.

Extinction

Appuyez sur ON/STANDBY du panneau avant. ou

Appuyez sur RECEIVER, puis sur °RECEIVER sur la télécommande.

L'ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'ampli-tuner AV, baissez toujours le volume sonore avant d'éteindre l'appareil.

Conseil

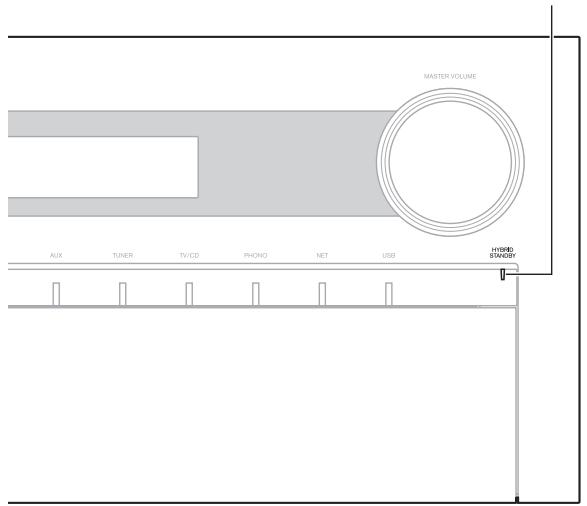

L'indicateur HYBRID STANDBY peut s'allumer en fonction de l'état des paramètres ( page 55). - Pour toute information complémentaire sur le réglage de l'alimentation, consultez « Mise en veille automatique » ( page 75).

Un fonctionnement parfait en quelques étapes simples (configuration initiale)

Pour garantir un fonctionnement parfait, voici quelques étapes simples qui vous aident à configurer l'appareil AV avant que vous ne l'utilisiez pour la première fois. Ces réglages ne doivent être faits qu'une seule fois. Consultez « Configuration initiale » pour toute information complémentaire ( page 23).

La fenêtre « mise à jour du firmware disponible » s'affiche.

Lorsqu'une nouvelle version du micrologiciel est disponible, la fenêtre de notification « Mise à jour du firmware disponible » s'affiche. Cette notification n'apparait que lorsque l'ampli-tuner AV est connecté à votre réseau domestique ( page 106). Pour executer la mise à jour du micrologiciel, suivre les instructions à l'écran.

Utiliser les boutons / et ENTER sur l'ampli-tuner AV ou la télécommande pour choisir une des options.

Mettre à jour maintenant :

Commence la mise à jour du micrologiciel.

Se référer à « Mise à jour du logiciel »

→ page 96.

Me rappeler plus tard :

La notification de mise à jour s'affichera à nouveau la prochaine fois que vous mettrez l'ampli-tuner AV sur ON.

Ne plus me le rappeler :

Désactive la notification automatique de mise à jour.

Conseil

• La fenêtre de notification de mise à jour peut être activée ou rendue inactive via « Avis de mise à jour » (→ page 76).

Configuration initiale

Cette section explique les réglages que vous devez effectuer avant d'utiliser l'ampli-tuner AV pour la toute première fois. Un assistant d'installation s'affiche lors de la première utilisation pour vous permettre d'effectuer ces réglages.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN.

Sélection de la langue pour les menus de configuration OSD

Ce réglage détermine la langue utilisée pour les menus de configuration OSD. Consultez « Langue(Language) » dans « Configuration OSD » (→ page 73).

Conseil

• Un clic sur HOME fermera l'assistant d'installation. Pour redémarrer l'installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel » (→ page 76).

Après avoir sélectionné la langue pour les menus OSD, un écran de bienvenue s'affiche.

1 Utilisez △ / ▽ sur l'ampli-tuner AV ou la télécommande pour CHOISIR une des options, et ensuite appuyez sur ENTER.

Oui: Poursuivez avec « Audyssey MultEQ XT32: Auto Setup » Non: Ignorez les réglages et terminez l'installation initiale. L'assistant d'installation va sur « Terminer l'installation initiale » (→ page 24). Pour redémarrer l'installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel » (→ page 76).

Cette étape permet la configuration automatique des enceintes.

1 Utilisez △ / ▽ pour sélectionner une option, puis appuyez sur ENTER.

Le faire maintenant: L'installation automatique des enceintes s'effectue en suivant les instructions à l'écran. Consultez l'étape 2 de la « Utilisation de la configuration automatique des enceintes » ( page 36). Lorsque ce réglage est terminé, l'assistant d'installation poursuit avec « Connexion source »

Le faire plus tard : Ignore ce réglage. Appuyez sur ENTER, puis passez à « Connexion source »

Connexion source

Cette étape permet de vérifier les branchements des composants sources.

1 Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Oui, continuer : Effectue les vérifications. No, ignorer : Ignore cette étape et passe à « Télécommande Mode Configuration »

2 Choisissez le sélecteur d'entrée pour lequel vous souhaitez vérifier le branchement et appuyez sur ENTER.

L'image de la source correspondante doit s'afficher à l'écran, accompagnée d'une invite de vérification.

Lorsque vous voyez l'invite, utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Oui:

Confirme que la source est correctement affichée.

Non:

Affiche un rapport d'erreurs. Suivez les instructions de dépannage et révérifiez la source.

4 Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Oui:

Revenez à l'étape 2.

Non, terminer la vérification :

L'assistant d'installation poursuit avec

Télécommande Mode Configuration

Télécommande mode configuration

Dans cette étape, vous pouvez entrer les codes de la télécommande pour les appareils que vous souhaiter faire fonctionner.

1 Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Oui:

Permet l'entrée du code de la télécommande. Consultez l'étape 5 de la « Recherche des codes de télécommande » (→ page 83).

No, ignorer:

Ignorez cette étape et passez à « Connexion réseau »

2 Lorsque vous avez terminé, sélectionnez une des options suivantes, puis appuyez sur ENTER.

Oui, terminer:

L'assistant L'assistant connexion réseau.

Non, pas encore :

Vous pouvez entrer d'autres codes de télécommande.

Connexion réseau

Cette étape permet de vérifier votre connexion réseau.

1 Utilisez △ / ▽ pour sélectionner une option, puis appuyez sur ENTER.

Oui:

Effectue les vérifications.

No, ignorer:

Ignore cette étape et termine l'installation initiale.

2 Suivez les instructions à l'écran pour effectuer une vérification du réseau.

La vérification est terminée lorsque le message

« Connexion réussie. » s'affiche au centre de l'écran. Appuyez sur ENTER pour terminer l'installation initiale.

Conseil

• Si vous avez sélectionné « sans fil (Option) », vous devez configurer l'adaptateur sans fils disponible en option. Pour plus de détails, consultez le manuel d'instructions fourni avec votre adaptateur sans fils (UWF-1).

Si un message d'erreurs s'affiche, sélectionnez une des options suivantes, puis appuyez sur ENTER.

Nouvel essai:

Lance à nouveau la vérification.

Non, le faire plus tard :

Ignore cette étape et termine l'installation initiale. L'assistant d'installation va sur « Terminer l'installation initiale »

Terminer l'installation initiale

Cette étape permet de terminer le processus d'installation initiale.

1 Appuyez sur ENTER.

Pour redémarrer l'installation initiale, sélectionnez

« Configuration initiale » dans le menu « Configuration du matériel » (→ page 76).

Lecture

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Lecture depuis l'appareil raccordé

Utilisation à l'aide de la télécommande

1 Appuyez sur le bouton RECEIVER, puis sur le bouton INPUT SELECTOR.

2 Lancez la lecture sur l'appareil source.

Consultez aussi :

• « Lecture à partir d'un iPod/iPhone via USB » (→ page 27) « Lecture à partir d'un périphérique USB » (→ page 28)
• « Écoute de la webradio vTuner » (→ page 28)
• « Enregistrer une autre radio en ligne » (→ page 29)
• « Lecture de fichiers musicaux à partir d'un serveur (DLNA) » (→ page 30)
• « Lecture distante » (→ page 31)
• « Lecture de fichiers musicaux à partir d'un dossier partagé » (→ page 32) « Écoute de la radio AM/FM » (→ page 33)
• « Lecture audio et vidéo à partir de sources différentes » (→ page 35)
• « Lecture sur iPod/iPhone via une station d'accueil Onkyo » (→ page 81)
• «Commande d'autres appareils» (→page 83)

3 Pour ajuster le volume, utilisez VOL △/▽.

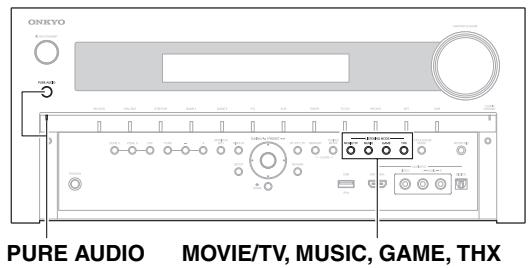

4 Sélectionnez un mode d'écoute et profitez de la musique!

Consultez aussi :

• « Utilisation des modes d'écoute » (→ page 39)
• « Modification du programme sonore » (→ page 65)

Utilisation de l'ampli-tuner AV

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source d'entrée. 2 Lancez la lecture sur l'appareil source. 3 Pour ajuster le volume, utilisez la commande MASTER VOLUME. 4 Sélectionnez un mode d'écoute et profitez de la musique!

Économiseur d'écran

Si aucun signal vidéo n'est présent sur la source d'entrée actuelle et qu'aucune opération n'est effectuée au cours d'un laps de temps défini (trois minutes par défaut), un économiseur d'écran est activé automatiquement.

Conseil

• La durée jusqu'à ce que l'économiseur d'écran s'active peut être modifiée dans le paramètre « Économiseur d'écran » (→ page 73). L'écran reviendra à son état précédent si l'ampli-tuner AV est opéré.

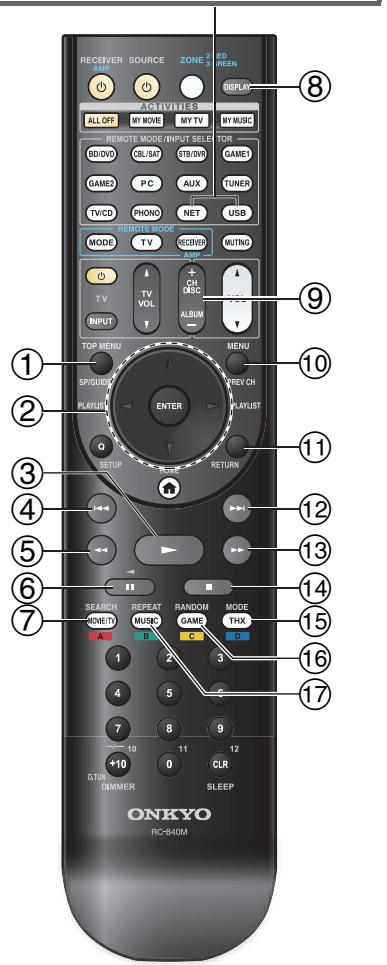

Commande du contenu de périphériques USB ou réseau

Appuyez d'abord sur USB ou NET.

① TOP MENU Ce bouton permet d'afficher le menu principal pour chaque média ou service. ② ▲/et ENTER Ces boutons permettent d'accéder aux menus. P Ce bouton permet de parcourir les pages. PLAYLIST En mode standard (iPod/iPhone), ce bouton permet de sélectionner des listes de lecture. ③ Ce bouton permet de commencer la lecture. ④ Ce bouton permet de sélectionner le début du morceau en cours de lecture. Appuyer deux fois sur ce bouton permet de sélectionner le morceau précédent. ⑤ Ce bouton permet de revenir rapidement en arrêt sur le morceau en cours. 6 Ce bouton permet de mettre la lecture en pause. ⑦ SEARCH Vous pouvez basculer entre l'écran de lecture et l'écran de la liste pendant la lecture. 8 DISPLAY Ce bouton fait défiler en lecture les informations sur les morceaux. Appuyer sur ce bouton pendant que l'écran de liste est affiché pour retourner à l'écran de lecture. 9 ALBUM + / - En mode standard (iPod/iPhone), ce bouton permet de sélectionner des albums. 10 MENU Ce bouton permet d'afficher le menu des services de webradio. 11 RETURN Ce bouton permet de revenir au menu précédent. 12 | Ce bouton permet de sélectionner le morceau suivant.

13 Ce bouton permet d'avancer rapidement sur le morceau en cours. 14 Ce bouton permet d'arrêter la lecture. 15 MODE Vous pouvez passer du mode Standard au mode Etendu et vice-versa. 16 RANDOM Ce bouton permet d'utiliser la lecture aléatoire. 17 REPEAT Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition.

Conseil

• Consultez « Commande d'autres appareils » pour le fonctionnement d'autres appareils (→ page 83).

Remarque

• Les boutons que vous pouvez utiliser différent en fonction des périhériques et des médias utilisés pour la lecture.

Description des icônes de l'afficheur

Cette section décrit les icônes qui s'affichent à l'écran de l'ampli-tuner AV pendant la lecture du support.

Icône	Description
I''	Dossier
I''	Piste
I''	Lecture
I''	Pause
I''	Avance rapide
I''	Retour rapide
I''	Artiste
I''	Album
I''	Répéter une piste
I''	Répéter un dossier (périphérique USB)
I''	Répéter
I''	Aléatoire
I''	Album aléatoire (iPod/iPhone)

Lecture à partir d'un ipod/iphone via USB

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment transférer des fichiers musicaux/video sur un iPod/iPhone.

Modèles d'iPod/iPhone compatibles

Fait pour :

iPod touch (1ère, 2ème, 3ème et 4ème génération), iPod classic, iPod nano (2ème, 3ème, 4ème, 5ème et 6ème génération), iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Appuyez à plusieurs reprises sur USB pour sélectionner l'entrée « USB (avant) »

Conseil

• La même opération peut être complétée en CHOISSANT USB dans le menu principal.

2. Raccordez le câble USB fourni avec l'iPod/iPhone sur le port USB à l'avant de l'ampli-tuner AV.

Lors de la lecture du contenu de votre iPod/iPhone, le message « Connecting... » s'affiche à l'écran de l'ampli-tuner AV.

Le témoin USB s'allume. Il clignote si l'ampli-tuner AV ne peut pas se connecter à partir de l'iPod/iPhone.

Conseil

• Lors de la connexion de votre iPod/iPhone à l'aide d'un câble USB, nous vous recommandons d'utiliser un câble USB d'origine d'Apple Inc.

3 Appuyez à plusieurs reprises sur MODE pour commuter sur le mode Étendu (musique) ou mode étendu (vidéo).

Une liste du contenu de votre modèle d'iPod/iPhone s'affiche.

Conseil

• Si vous voulez commander l'appareil à l'aide de votre iPod/iPhone ou de votre télécommande, appuyez plusieurs fois sur MODE pour passer en mode standard.
• Lorsque vous déconnectez l'iPod/iPhone, l'ampli-tuner AV enregistre le mode en cours. Cela signifie que si vous vous déconnectez lorsque vous êtes en mode Étendu (musique), l'ampli-tuner AV démarre en mode Étendu (musique) lors de la prochaine connexion à l'iPod/iPhone.

4 Utilisez / pour sélectionner un dossier, puis appuyez sur ENTER pour l'ouvrir.

Conseil

• Vous pouvez également utiliser les touches /, entrée (au milieu) et TUNING MODE sur le panneau avant. TUNING MODE vous permet de commuter entre les modes.

5 Utilisez / pour sélectionner un fichier musical/vidéo, puis appuyez sur ENTER ou pour démarrer la lecture.

Remarque

• Tant que le message « Connecting... » s'affiche à l'écran de l'ampli-tuner AV, ne déconnectez pas le câble USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB.
• Si vous raccordez un iPod ou un iPhone au port USB, aucun son n'est produit par la prise du casque.

Commandes en mode étendu (musique)

Les informations de contenu musical sont affichées (listes), et vous pouvez commander le contenu musical tout en regardant l'écran.

Liste de l'écran supérieur :

Liste de lecture, artistes, albums, genres, morceaux, compositeurs, morceaux aléatoires, morceau en cours de lecture.

Remarque

• Dans ce mode, le contenu vidéo ne s'affiche pas, même s'il est entré à partir de la prise AUX INPUT VIDEO placée sur le panneau avant de l'ampli-tuner AV.

Commandes en mode étendu (video)

Les informations de contenu vidéo sont affichées (listes), et vous pouvez commander le contenu vidéo tout en regardant l'écran.

Liste de l'écran supérieur :

Films, vidéos musicales, émissions de télévision, podcasts vidéo, locations.

Remarque

• Pour afficher le contenu vidéo de votre iPod/iPhone, raccordez-le au port USB et à la prise AUX INPUT VIDEO située sur le panneau avant de l'ampli-tuner AV, à l'aide du câble AV composite Apple.
• Selon le mode et la génération de votre iPod/iPhone, il est possible que les éléments affichés varient et la prise en charge du mode Étendu (video) n'est pas garantie.

Commandes en mode standard

Les informations de contenu ne s'affichent pas, mais peuvent être utilisées à l'aide de l'iPod/iPhone ou de la télécommande.

Lecture à partir d'un périphérique USB

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment lire des fichiers musicaux à partir d'un périphérique USB (par exemple, des clés USB à mémoire flash et des lecteurs MP3).

Consultez aussi:

« Fonctionnalités réseau/USB » (→ page 106).

1 Appuyez à plusieurs reprises sur USB pour sélectionner l'entrée « USB(avant) » ou l'entrée « USB(arrière) » 2 Branchez votre périphérique USB sur le port USB de l'ampli-tuner AV.

Le témoin USB s'allume. Il clignote si l'ampli-tuner AV ne peut pas lire sur le périphérique USB.

3 Appuyez sur ENTER. Une liste du contenu de votre périphérique s'affiche. Pour ouvrir un dossier, utilisez / pour le sélectionner, puis appuyez sur ENTER. 4 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou pour démarrer la lecture.

Remarque

• Tant que le message « Connecting... » s'affiche à l'écran de l'ampli-tuner AV, ne déconnectez pas le câble USB fourni avec votre iPod/iPhone ou le périphérique USB du port USB.

Écoute de la webradio vtuner

Vous devez brancher l'ampli-tuner AV à votre réseau domestique (→ page 106). Les menus OSD apparaisent uniquement si le téléviseur est branché sur les sorties HDMI.

Le service de radio en ligne vTuner est un site portail qui présente des stations de radio du monde entier.

Vous pouvez rechercher des stations par catégorie comme le genre ou la localisation. L'ampli-tuner AV offre ce service préinstallé.

Appuyez sur NET.

L'écran de service réseau s'affiche et le témoin NET s'allume. S'il clignote, vérifie que le câble Ethernet est fermement branché sur l'ampli-tuner AV.

Conseil

• La même opération peut être complétée en CHOISSANT « Service réseau » dans le menu principal.

2 Utilisez △/▽/<△> pour sélectionner « vTuner Internet Radio », puis appuyez sur ENTER. 3 Utilisez △/▽ pour sélectionner un programme, puis appuyez sur ENTER.

• Vous pouvez trouver des stations du même genre que celle que vous écoutez. Pendant la lecture, appuyez sur le bouton MENU sur la télécommande, CHOISSEZ « Stations similaires à celle-ci » et appuyez sur la touche ENTER.

Ajout des stations de la webradio vtuner aux favoris

Il y a deux façons d'enregistrer des stations spécifiques de radio en ligne (programmes) vTuner.

Le programme choisi sera ajouté à « My Favorites » sur l'écran de service réseau, qui apparaît en appuyant sur la touche NET de la télécommande.

1. Appuyez sur la touche MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion.
2. Utilisez / pour sélectionner « Ajouter à My Favorites », puis appuyez sur ENTER.
3. Utilisez / / pour sélectionner « OK », puis appuyez sur ENTER.

Conseil

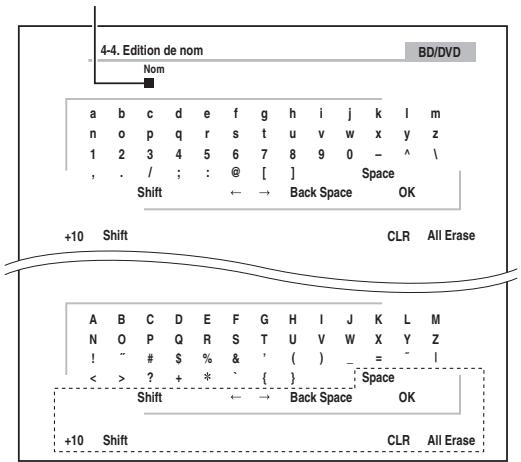

• Vous pouvez renommer les stations enregistrées dans « My Favorites ».

Ajout de la vtuner internet radio à mes favoris

Choisissez « vTuner Internet Radio » et appuyez sur ENTER pour afficher le dossier « Favoris » qui apparait sur le même écran que « Genres », « Pays », etc. C'est là que vos signets préférisés de radio en ligne seront sauvegardés.

Pour enregistrer vos stations préférées en utilisant un ordinateur, vous devez brancher votre ordinateur sur le même réseau que l'ampli-tuner AV. Entrez le numéro d'identification (adresse MAC) de votre unité sur le portail http://onkyo.vtuner.com/. Vous pouvez ensuite enregistrer vos programmes de radio préférés. Le numéro d'identification est affiché dans la partie inférieure du menu principal « vTuner Internet Radio » et l'adresse MAC de l'ampli-tuner AV apparait sur « Réseau » du menu de configuration ( page 75).

Enregistrer une autre radio en ligne

Vous devez brancher l'ampli-tuner AV à leur réseau domestique (→ page 106). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Les URL des radios en ligne aux formats suivants sont prises en charge : PLS, M3U et podcasts (RSS).

Cependant, selon le type de données ou de format audio utilisé par la radio en ligne, vous pouvez ne pas être en mesure d'écouter certaines stations.

Pour écouter les autres stations de radio en ligne, vous devez enregistrer votre station dans « My Favorites » de l'écran de service réseau, comme décrit ci-dessous.

Remarque

• Les services disponibles peuvent varier en fonction de la région. Consultez les instructions séparées pour toute information complémentaire.

1 Choisissez « Réseau » dans le menu d'installation pour vérifier votre adresse IP (→ page 76). Notez bien l'adresse IP. 2 Sur votre ordinateur, ouvrez votre navigateur Web. 3 Saisissez l'adresse IP de l'ampli-tuner AV dans la barre d'adresses (URL) du navigateur. Si vous utilisez Internet Explorer®, vous pouvez également entrer l'URL en choisissant « Open... » dans le menu « File ». Les informations sur l'ampli-tuner AV sont alors affichées sur votre navigateur internet (configuration Web). 4 Cliquez sur l'onglet « My Favorites » et entrez le nom de la station de radio en ligne et l'URL.

5 Cliquez sur « sauvegarder » pour enregistrer la station de radio en ligne.

La station de radio en ligne est alors ajoutée à « My Favorites ». Pour écouter la station enregistrée, appuyez sur NET et ensuite choisissez « My Favorites » sur l'écran de service réseau. Une liste des stations de radio en ligne enregistrées apparait. Choisissez celle que vous avez enregistrée et appuyez sur ENTER.

Conseil

• Si vous souhaitez ajouter une nouvelle station, directement dans « My Favorites », sélectionnez un slot vide dans la liste et appuyez sur MENU. Sélectionnez ensuite « Créer une nouvelle station » et appuyez sur ENTER. Une nouvelle pression sur ENTER permettra d'afficher l'écran de saisie des caractères. Utilisez le clavier pour entrer le nom de la station et l'URL respectivement, puis appuyez sur ENTER.
• Si vous voulez effacer une station enregistrée dans la liste « My Favorites », appuyez sur MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion. Utilisez ensuite / pour sélectionner « Supprimer de My Favorites », puis appuyez sur ENTER. Vous pouvez également effacer des stations de la configuration Web.
• Si vous voulez renommer une station, CHOISSEZ la station et appuyez sur MENU. Utilisez ensuite / pour sélectionner « Renommer cette station », puis appuyez sur ENTER.
• Vous pouvez enregistrer jusqu'à 40 stations de radio en ligne.

Modifier la disposition de l'icone sur l'écran de service réseau

Vous devez brancher toute télévision sur la sortie HDMI (HDMI OUT MAIN) pour effectuer les réglages à l'écran suivants.

La disposition des icônes peut être personnalisée en passant d'une position à l'autre sur l'écran de service réseau.

1 Appuyez sur NET.

L'écran de service réseau s'affiche et le temps NET s'allume. S'il clignote, vérifie que le cable Ethernet est fermement branché sur l'ampli-tuner AV.

Conseil

• La même opération peut être complétée en CHOISSANT «Service réseau» dans le menu principal.

2 Appuyez sur le MODE/D (bleu) de la télécommande. 3 Utilisez / / pour sélectionner une icône à déplacer, puis appuyez sur ENTER. 4 Utilisez / / pour sélectionner une autre icône de destination, puis appuyez sur ENTER.

Les deux icônes commutent leur position et le message « Completed! » apparait.

Lecture de fichiers musicaux à partir d'un serveur (DLNA)

Vous devez brancher l'ampli-tuner AV à leur réseau domestique ( page 106). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment diffuser des fichiers musicaux à partir d'un ordinateur ou d'un serveur multimédia par l'intermédiaire de l'ampli-tuner AV (lecture depuis un serveur).

1 Démarrez votre ordinateur ou serveur multimédia.

2 Appuyez sur NET.

L'écran de service réseau s'affiche. Le témoin NET s'allume. S'il clignote, vérifiez la connexion réseau.

Conseil

• La même opération peut être complétée en CHOISSANT « Service réseau » dans le menu principal.

3 Utilisez / / pour sélectionner « DLNA », puis appuyez sur ENTER. 4 Utilisez / pour sélectionner un serveur, puis appuyez sur ENTER.

Le menu s'affiche selon les fonctions du serveur.

Remarque

• La fonction de recherche ne fonctionne pas avec des serveurs multimédia qui ne prennent pas en charge cette fonction.
• Les photos et les films stockés sur un serveur multimédia ne peuvent pas être accédés depuis l'ampli-tuner AV.
• En fonction des paramètres de partage du serveur multimédia, il est possible que l'ampli-tuner AV ne soit pas en mesure d'accéder au contenu. Consultez le manuel d'utilisation du serveur multimédia.

Utilisez △ / ▽ pour sélectionner un élément, puis appuyez sur ENTER ou pour démarrer la lecture.

Chapitre 1

0:11

Artist name

Remarque

• Selon le serveur multimédia, il est possible que / / ne fonctionne pas.
• Si le message « Pas d'élément. » s'affiche, aucune information ne peut être récapitulée sur le serveur. Dans ce cas, contrôlez les connexions de votre serveur, de votre réseau et de l'ampli-tuner AV.

Configuration de windows media player 11

Cette section explique comment configurer Windows Media Player 11 de façon à ce que l'ampli-tuner AV puisse lire les fichiers musicaux enregistrés sur votre ordinateur.

1 Démarrez Windows Media Player 11. 2 Dans le menu « Library », sélectionnez « Media Sharing ».

La boîte de dialogue « Media Sharing » apparait.

3 Cochez la case « Share my media » et cliquez sur « OK »

Une liste des périphériques compatibles s'affiche.

4 Sélectionnez l'ampli-tuner AV dans la liste, puis cliquez sur « Allow »

L'icône correspondante sera cochée.

A suivre

5 Cliquez sur « OK » pour fermer la boîte de dialogue.

Ceci termine la configuration de Windows Media Player 11.

Vous pouvez maintenant dire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 11 par l'intermédiaire de l'ampli-tuner AV.

Conseil

• Windows Media Player 11 peut être télécharge gratuit sur le site Internet de Microsoft.

Lecture distante

Vous devez brancher l'ampli-tuner AV à leur réseau domestique (→ page 106). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

La lecture à distance signifie que vous pouvez lire des fichiers musicaux stockés sur un serveur multimédia ou un ordinateur avec l'ampli-tuner AV en utilisant le dispositif de commande sur le réseau domestique.

Configuration de windows media player 12

Cette section explique comment configurer Windows Media Player 12 de façon à ce que l'ampli-tuner AV puisse lire les fichiers musicaux enregistrés sur votre ordinateur.

2 Dans le menu « stream », sélectionnez « turn on media streaming

Une boîte de dialogue apparait.

Conseil

• Si le streaming multimédia est déjà activé, cliquez sur « More streaming options... » dans le menu « Stream ». Cela affichera une liste des appareils de lecture connectés au réseau. Vous pouvez ignorer l'étape 3.

3 Déplacez votre curseur et cliquez sur « turn on media streaming

Une liste de serveurs multimédia s'affiche. La formulation peut légèrement varier en fonction de l'emplacement du réseau.

5 Cliqueur OK pour fermer la boite de dialogue.

Ceci termine la configuration de Windows Media Player 12.

Vous pouvez maintenant dire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 12.

Conseil

• Dans le menu « Stream », confirmez que « Allow remote control of my Player... » est sélectionné.

Utilisation de la lecture distante

Pour activer la lecture à distance, vous devez d'abord configurer Windows Media Player 12.

3 Sous windows media player 12, clique avec le bouton droit sur un fichier musical.

Le menu du clic droit s'affiche.

Conseil

• Pour sélectionner un autre serveur multimédia, sélectionnez le support de votre choix dans le menu « Other Libraries » de Windows Media Player 12.

4 Choisissez l'ampli-tuner AV dans « remote playback ».

La fenêtre « Play to » s'affiche et la lecture de l'ampli-tuner AV démarre. Des opérations sont réalisables pendant la lecture à distance à partir de la fenêtre « Play to » Windows 7 de votre ordinateur. Un écran de lecture sera affiché sur le téléviseur raccordé.

5 Réglage du volume.

Vous pouvez régler le volume au moyen de la barre de volume dans la fenêtre « Remote playback ». Le niveau de volume maximum par défaut est de 82 (0 dB). Si vous souhaitez modifier ceci, saisissez la valeur à partir de configuration Web dans votre navigateur. Consultez l'étape 3 « Enregistrer une autre radio en ligne » pour les détails (→ page 29).

Il est possible que la valeur du volume de la fenêtre à distance et la valeur du volume de l'ampli-tuner AV ne correspondent pas.

Les réglages que vous apportez au volume de l'ampli-tuner AV ne sont pas reflétés dans la fenêtre « Remote playback ».

Remarque

• La lecture à distance ne peut pas être utilisée dans les cas suivants :
• Les services réseau sont en cours d'utilisation.
• Le contenu est lu à partir d'un périphérique USB ou iPod/iPhone.
• Les zones sont activées.

Lecture de fichiers musicaux à partir d'un dossier partagé

Cette section explique comment lire des fichiers musicaux sur un ordinateur ou un NAS (Network Attached Storage) par l'intermédiaire de l'ampli-tuner AV.

Définition des options de partage

1 Sélectionnez « Choose homegroup and sharing options » sur le panneau de configuration.

Conseil

• Si cette option n'est pas disponible, vérifie que « View by: » est réglé sur « Category »

2. Sélectionnez « Change advanced sharing settings » 3. Sous « Home or Work », vérifiez que les éléments suivants sont sélectionnés :

« Turn on network discovery », « Turn on file and printer sharing », « Turn on sharing so anyone with network access can read and write files in the Public folders » et « Turn off password protected sharing »

4 Sélectionnez « Save changes » et cliquez sur « OK » sur l'écran de confirmation.

Création d'un dossier partagé

1 Cliquez à droite sur le dossier que vous souhaitez partager. 2 SLECTIONNEZ « Properties » 3 Dans l'onglet « Sharing », Sélectionnez « Advanced Sharing ». 4 Cochez la case « Share this folder » et cliquez sur « OK ». 5 Sous « Network File and Folder Sharing », Sélectionnez « Share ». 6 Sélectionnez, puis ajoutez « Everyone » à partir du menu dérouulant et cliquez sur « Share ».

Conseil

• Grâce à ce paramètre, chaque personne est autorisée à accéder au dossier. Si vous souhaitez attribuer un nom d'utilisateur et un mot de passe au dossier, définissez les paramètres correspondants pour « Permissions » dans « Advanced Sharing » de l'onglet « Sharing »
• Vérifiez que le paramètre « Workgroup » est correctement défini.

Remarque

• Lors de l'utilisation de NAS (Network Attached Storage), consultez le manuel d'utilisation fourni avec votre unité NAS.

Lecture de fichiers musicaux à partir d'un dossier partagé

Afin de pouvoir profiter des médias personnels, vous devez tout d'abord créer un dossier partagé sur votre ordinateur.

1 Appuyez sur RECEIVER, puis sur NET de la télécommande.

L'écran de service réseau s'affiche. Le témoin NET s'allume. S'il clignote, vérifiez la connexion réseau.

Conseil

• La même opération peut être complétée en CHOISISSANT « Service réseau » dans le menu principal. 2 Utilisez / / / pour sélectionner « Home Media », puis appuyez sur ENTER. 3 Utilisez / pour sélectionner un serveur, puis appuyez sur ENTER.

Conseil

• Le nom du serveur de votre ordinaire est affiché sur l'écran des propriétés de l'ordinaire.

4 Utilisez / pour sélectionner le dossier partagé de votre choix, puis appuyez sur ENTER. 5 Lorsqu'un nom d'utilisateur et un mot de passe vous sont demandés, entrez les informations de connexion nécessaires.

Conseil

• Les informations de connexion resteront enregistrées pour la prochaine fois où vous vous reconnecterez.
• Les informations de connexion sont celles qui ont été définies dans le compte utilisé lors de la création du dossier de partage.

6 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou sur.

La lecture du fichier sélectionné démarre.

Écoute de la radio am/fm

Cette section décrit la procédure à l'aide des boutons du panneau avant, sauf mention contraire.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez memoriser vos stations préférentes parmi les stations préregliées afin de pouvoir y acceder plus rapidement.

Vous pouvez également changer le pas de fréquence (→ page 73).

1 Appuyez sur TUNER pour sélectionner « AM » ou « FM ».

Dans cet exemple, nous avons sélectionné FM.

Chaque fois que vous appuyez sur TUNER, la source d'entrée passe de AM à FM et inversement.

(L'affichage peut être différent d'un pays à l'autre.)

Mode de recherche automatique

1 Appuyez sur TUNING MODE de manière que l'indicateur AUTO s'allume sur l'écran de l'amplificateur AV. 2 Appuyez sur TUNING /.

La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, l'indicateur TUNED s'allume. Lorsque le tuner a détecté une station FM stéréo, l'indicateur FM STEREO s'allume à l'écran, comme indiqué.

Conseil

• Recherche de stations FM stéreo à faible signal Si le signal émis par une station FM stéreo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode de recherche manuelle et écoutez la station en mode mono.

Recherche manuelle

En mode de recherche manuelle, les stations FM sont diffusées en mono.

1 Appuyez sur TUNING MODE de manière à ce que l'indicateur AUTO s'éteigne sur l'écran de l'amplificateur AV.

2 Appuyez et maintenez enfoncé TUNING /. La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Appuyez à plusieurs reprises sur TUNER de la télécommande pour sélectionner « AM » ou « FM », suivi de D. TUN.

$$ F M \underset {\text {}} {\rightleftarrows} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} \quad \text {} $$

(L'affichage peut être différent d'un pays à l'autre.)

2 Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés. Par exemple, pour atteindre la fréquence 87,5 (FM), appuyez successivement sur les boutons 8,7,5 ou 8, 7,5,0.

Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Pré-réglage de stations de radio am/fm

Vous pouvez mémoriser jusqu'à 40 stations de radio AM/FM préférences sous forme de stations préreglées.

1 Recherche la station de radio AM/FM que vous souhaitez mémoriser parmi les stations préregliées. Consultez la section précédente.

A suivre

2 Appuyez sur MEMORY.

Le numéro de station préréglée clignote.

HMM 522kHz

(L'affichage peut être différent d'un pays à l'autre.)

3 Pendant que le numéro de station préréglée clignote (environ 8 secondes), sélectionnez un numéro de station préréglée de 1 à 40 à l'aide de PRESET 4 Appuyez à nouveau sur MEMORY pour mémoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station préréglée cesse de clignoter.

Répétez cette procédure pour chacune de vos stations de radio AM/FM préférences.

Sélection de stations préenregistrées

1 Pour sélectionner une station préréglée, utilisez PRESET / sur l'ampli-tuner AV ou CH + / - sur la télécommande.

Conseil

• Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station préenregistrée.

Suppression d'une station prérogée

1 Sélectionnez la station prééglée que vous souhaitez supprimer. Consultez la section précédente. 2 Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE.

La station préenregistrée est supprimée et son numéro disparaît de l'afficheur de l'ampli-tuner AV.

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

Lorsque le tuner a détecté une station RDS, l'indicateur RDS s'allume.

Lorsque la station diffuse des informations textuelles, le texte peut être affiché.

Que signifie RDS ?

RDS signifie Radio Data System ; il s'agit d'une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l'Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l'utilisent. Outre le fait d'afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

L'ampli-tuner AV prend en charge quatre types d'informations RDS :

PS (programme service)

Ce service permet d'afficher le nom de la station lorsqu'une station RDS diffusant des informations PS est détectée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes.

RT (radio text)

Ce service permet au tuner d'afficher du texte à l'écran de l'ampli-tuner AV lorsqu'il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante.

PTY (program type)

Vous permet de rechercher des stations de radio RDS par type.

Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière (→ page 35).

Remarque

• Dans certains cas, les caractères affichés sur l'ampli-tuner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l'afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s'agit pas d'un problème de fonctionnement.
• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s'afficher par intermittence, voir ne pas s'afficher du tout.

1 Appuyez une fois sur rt/pty/tp.

Les informations textuelles défilent sur l'afficheur de l'ampli-tuner AV.

Remarque

• Le message « Waiting » peut apparaître pendant que l'ampli-tuner AV attend les informations textuelles.
• Si le message « No Text Data » apparait sur l'afficheur, aucune information textuelle n'est disponible.

Recherche de stations par type (PTY)

Vous pouvez rechercher des stations de radio par type.

1 Appuyez deux fois sur RT/PTY/TP.

Le type de programme en cours de diffusion apparait sur l'afficheur de l'ampli-tuner AV.

2 Utilisez PRESET pour sélectionner le type de programme que vous recherchez.

Consultez le tableau figurant plus loin dans ce chapitre.

Appuyez sur le bouton de saisie pour commencer la recherche.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station correspondant au type que vous avez indiqué. Puis il s'arrête brievement avant de continuer la recherche.

Appuyez sur le bouton de saisie lorsqu'une station que vous souhaitez écouter a été détectée.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Écoute d'informations routières (TP)

Vous pouvez rechercher des stations diffusant des informations routières.

1 Appuyez trois fois sur RT/PTY/TP.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparait sur l'afficheur de l'ampli-tuner AV. Si « TP » apparait sans crochets, cela signifie que la station en question ne diffuse pas d'informations routières.

2 Appuyez sur le bouton de saisie pour rechercher une station diffusant des informations sur la circulation routière.

L'ampli-tuner AV recherche jusqu'à ce qu'il trouve une station diffusant des informations routières.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Type	Affichage
Aucun	None
Actualités	News
Affaires	Affairs
Informations	Info
Sport	Sport
Éducation	Educate
Théâtre	Drama
Culture	Culture
Sciences et technologie	Science
Varié	Varied
Musique pop	Pop M
Musique rock	Rock M
Musique grand public	Easy M
Musique classique légère	Light M
Musique classique	Classics
Autres musiques	Other M
Météo	Weather
Finance	Finance
Programmes pour enfants	Children
Affaires sociales	Social
Religion	Religion
Libre antenné	Phone In
Voyages	Travel
Loisir	Leisure
Musique jazz	Jazz
Musique country	Country
Variétés nationales	Nation M
Anciens tubes	Oldies
Musique folk	Folk M
Documentaire	Document
Test d'alarme	TEST
Alarme	Alarm!

Lecture audio et vidéo à partir des sources différentes

Vous pouvez écouter de l'audio en provenance d'une source d'entrée tout en visionnant une vidéo qui provient d'une source différente. Cette fonction repose sur le fait que lorsqu'une source d'entrée purement audio (PC, TV/CD, PHONO) est sélectionnée, la source d'entrée vidéo n'est pas modifiée. La procédure suivante vous montre comment écouter une source audio en provenance d'un lecteur de CD branché au TV/CD IN tout en visionnant une source vidéo qui provient d'un lecteur Blu-ray/DVD branché au BD/DVD.

1. Appuyez sur BD/DVD. 2. Appuyez sur TV/CD.

La sortie audio passée sur la source CD, mais la vidéo du BD/DVD précédemment sélectionnée reste inchangée.

3 Démarrez la lecture à partir du lecteur de disque Blu-ray/DVD ou CD.

Vous pouvez maintenant regarder disque Blu-ray/DVD tout en écoutant voire CD.

Utilisation de la configuration automatique des enceintes

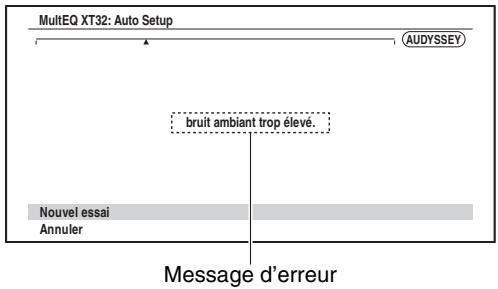

Audyssey MultEQ® XT32 détermine automatiquement le nombre d'enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d'écoute principale.

Audyssey MultEQ XT32 élimine ensuite la distorsion causée par l'acoustique de la pièce en détectant les problèmes d'acoustique de la pièce au niveau de la zone d'écoute tant en termes de fréquence que de durée. Ceci permet d'obtenir ainsi un son clair et bien équilibré. Audyssey MultEQ XT32 peut être utilisé avec Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ( pages 66, 67).

Raccordez et mettez toutes vos enceintes en place avant d'utiliser cette fonction.

Audyssey MultEQ XT32 vous offre deux méthodes de mesure : « Démarrage rapide Audyssey » et « Étalonnage complet Audyssey MultEQ XT32 » - « Démarrage rapide Audyssey » utilise la mesure à partir d'une position pour procéder uniquement au réglage de l'enceinte. - « Étalonnage complet Audyssey MultX T32 » utilise la mesure à partir de huit positions pour corriger la réponse de la pièce en plus du réglage de l'enceinte. Plus le nombre d'emplacement de mesure est élevé, excellent sera l'environnement d'écoute. Nous recommandons d'utiliser les mesures à partir de huit emplacements pour créer le excellent environnement d'écoute.

Le démarrage rapide prend 2 minutes et l'étalonnage complet prend 20 minutes.

Le temps de mesure total varie en fonction du nombre d'enceintes.

Procédure de mesure

Pour créer un environnement sonore digne d'une salle de cinéma, Audyssey MultEQ XT32 effectue des mesures à un maximum de huit positions dans la zone d'écoute. À l'aide d'un trépied, positionnez le micro à la hauteur des oreilles d'un auditeur assis, la pointe du micro orientée vers le plafond. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats.

Première position de mesure

Également appelée Position d'écoute principale, cette position désigne la position centrale où l'auditeur s'assoit lorsqu'il se trouve dans la zone d'écoute. Audyssey MultEQ XT32 utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale pour le subwoofer.

Positions de mesure deux à huit

Elles correspondent aux autres positions d'écoute (c'est-à-dire aux places des autres auditeurs). Vous pouvez mesurer jusqu'à huit positions.

○ : Zone d'écoute ① à ⑧ : Position d'écoute

Remarque

• Veillez à ce que la pièce soit la plus silencieuse possible. Les bruits de fond et des interférences radio (RFI) peuvent perturber les mesures de la pièce. Fermez les fenêtres, éteignez les téléviseurs, radios, climatisateurs, éclairages fluorescents, appareils électroménagers, variateurs de lumière et autres appareils. Éteignez votre téléphone portable (même si vous ne l'utilisez pas) ou placez-le à distance des autres appareils audioélectroniques.
• Le microphone capte des tonalités d'émissions par chaque enceinte pendant que Audyssey MultEQ XT32 exécute les fonctions de correction de la pièce et de configuration automatique des enceintes.
• Les fonctions Correction de pièce et Configuration des enceintes Audyssey MultEQ XT32 ne peuvent pas être utilisées si un casque est branché.

Allumez l'ampli-tuner AV et le téléviseur qui y est raccordé.

Sur le téléviseur, sélectionnez l'entrée à laquelle l'ampli-tuner AV est raccordé.

Réglez le micro de configuration des enceintes sur la position d'écoute principale ① et branchez-le sur la prise SETUP MIC.

Prise SETUP MIC

Le menu de configuration des enceintes apparait.

Remarque

• Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Lorsque vous avez terminé les réglages, appuyez sur ENTER.

MultiEQ XT32: Auto Setup
	AUDYSSEY)
Type d'enceintes(avant)	Normal
Zone 2 amplifiée	Non
Zone 3 amplifiée	Non
Precut vers l' amplificateur externe	Non
Subwoofer	Oui

Procédez à « Configuration d'enceintes » en fonction de la configuration de vos enceintes :

• Type d'enceintes (avant) ( page 58) - Zone 2 amplifiée ( page 58) - Zone 3 amplifiée ( page 58)
• Préout vers l'amplificateur externe ( page 58)
• Subwoofer ( page 59)

Si vous utilisez un (des) subwoofer(s) amplifié(s), passez à l'étape 4. Sinon, passez à l'étape 5.

Si « Type d'enceintes (avant) » est réglé sur « Digital Crossover », un écran de confirmation s'affiche. Sélectionnez « Suivant (2-7. Digital Processing Crossover Network) » afin d'afficher l'écran pour Digital Processing Crossover Network ( page 62). Continuer avec les réglages.

4 Ajustez le niveau de volume du subwoofer à 75 dB, puis appuyez sur ENTER.

Des testeurs de volume sont lus par le biais du subwoofer. Utilisez le bouton de volume du subwoofer.

Remarque

• Si le subwoofer n'a pas un contrôle du volume, ne tenez pas compte du niveau affiché et appuyez sur ENTER pour passer à l'étape suivante.
• Si vous régalez le bouton de volume du subwoofer à son maximum et si le niveau sonore affiché est inférieur à 75 dB, laissez le bouton de volume du subwoofer à son maximum et appuyez sur ENTER pour passer à l'étape suivante.

5 Utilisez △ / ▽ pour sélectionner « Démarrage rapide Audyssey » ou « Étalonnage complet Audyssey MultEQ XT32 », puis appuyez sur ENTER.

6 Appuyez sur ENTER.

Audyssey MultEQ® XT32 Correction de pièce et configuration des enceintes démarre.

Des tonalités d'essai sont émises par chaque enceinte pendant que 'Audyssey MultEQ XT32 corrige la pièce et configure les enceintes. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro.

Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes d'Audyssey MultEQ XT32, sauf si vous souhaitez annuler ces dernières.

Si vous sélectionnez « Démarriage rapide Audyssey », vous accéderez à l'étape 9.

7 Placez le micro de configuration des enceintes sur la position suivante, puis appuyez sur ENTER. Audyssey MultEQ XT32 effectue quelques mesures supplémentaires. Cette opération peut nécessiter quelques minutes. 8 Lorsque vous y êtes invité, répétez l'étape 7. 9 Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

MultEQ XT32: Auto Setup
-- Réviser Configuration enceintes --
Subwoofer	Oui
Front	40Hz
Center	40Hz
Surround	100Hz
Front Wide	Aucun
Front High	100Hz
Surround Back	120Hz
Surround Back Ch	2ch
Sauvegarder
Annuler

Les options sont :

Sauvegarder:

Permet d'enregistrer les réglages calculés et de quitter la configuration automatique des enceintes et la correction de pièce d'Audyssey MultEQ XT32.

Annuler:

Annuler la correction de pièce et configuration des enceintes d'Audyssey MultEQ XT32.

Conseil

• Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant /.

A suivre

10 Utilisez / pour sélectionner une cible, et utilisez / pour modifier le réglage.

Une fois les résultats d'Audyssey MultEQ® XT32 enregistrés, le menu affiche les réglages « Audyssey » ( page 66), « Dynamic EQ » ( page 66), « Dynamic Volume » ( page 67).

Remarque

• Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n'est pas possible de sélectionner « Audyssey »
• Ces réglages sont appliqués à tous les sélecteurs d'entrée.

11 Appuyez sur ENTER.

12 Débranchez le micro de configuration des enceintes.

Remarque

• Vous pouvez annuler la correction de pièce et de configuration des enceintes d'Audyssey MultEQ XT32 à tout moment en débranchant le micro de configuration.
• Ne branchez ou ne débranchez aucune enceinte pendant la procédure de correction de pièce ou de configuration des enceintes d'Audyssey MultEQ XT32.
• Si l'ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions Correction de pièce et de configuration des enceintes d'Audyssey MultEQ XT32.
• Les modifications apportées à la pièce après Audyssey MultEQ XT32 la Correction de pièce et de configuration des enceintes d'Audyssey MultEQ XT32 nécessitant que vous l'exécutiez à nouveau, les caractéristiques de la pièce ayant changé.

Messages d'erreur

Pendant les procédures de correction de pièce et de configuration des enceintes de Audyssey MultEQ XT32, l'un des messages d'erreur suivants peut apparaître.

Les options sont :

Nouvel essai : Réessayez. Annuler :

Annuler la correction de pièce et configuration des enceintes d'Audyssey MultEQ XT32.

• bruit ambiant trop élevé.

Le bruit de fond est trop important. Éliminez la source du bruit et réessayez.

• Erreur de configuration des enceintes!

Le nombre d'enceintes détectées est différent de celui de la première mesure. Vérifiez le branchement des enceintes.

• Erreur d'écriture!

Le message suivant apparait en cas d'échec de l'enregistrement. Essayez à nouveau d'enregistrer. Si ce message apparait après 2 ou 3 tentatives, contactez votre revendeur Onkyo.

• Erreur de détection d'enceinte

Ce message apparait si l'une des enceintes n'est pas détectée. « Non » signifie qu'aucune enceinte n'a été détectée.

Conseil

• Consultez « Configuration des enceintes » pour les réglages appropriés (→ page 12).

Modification manuelle de la configuration des enceintes

Vous pouvez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes d'Audyssey MultEQ XT32.

Consultez aussi :

• « Configuration d'enceintes » (→ page 59)
• « Distance des enceintes » (→ page 60)
• « Calibrage du niveau » (→ page 60) « Réglages d'égalisation » (→ page 61)

Remarque

• Remarque : THX recommande que les enceintes principales THX soient réglées sur « 80Hz(THX) ». Si vous configurez vos enceintes à l'aide de la correction de pièce et configuration des enceintes Audyssey MultEQ XT32, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz(THX) » (→ page 59).
• Parfois, en raison de la complexité électrique des subwoofer et de l'interaction avec la pièce, THX commande de régler manuellement le niveau et la distance du subwoofer.
• Parfois, en raison de l'interaction avec la pièce, vous pouvez observer des résultats inégaux lors du réglage du niveau et/ou de la distance des enceintes principales. Si ceci se produit, THX conseille de les régler manuellement.

Utilisation d'un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu'il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu'il ne soit pas détecté par les fonctions Correction de pièce et Configuration des enceintes d'Audyssey MultEQ XT32.

Si le « Subwoofer » apparait sur l'écran « Réviser Configuration enceintes » comme « Non », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes d'Audyssey MultEQ XT32. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détection risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d'un filtre salle-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d'instructions de votre subwoofer pour toute information complémentaire.

Sélection des modes d'écoute

Consultez « À propos des modes d'écoute » pour toute information complémentaire sur les modes d'écoute.

Bouton MOVIE/TV

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Ce bouton permet de sélectionner les modes d'écoute destinés aux jeux vidéo.

Bouton THX

Ce bouton permet de sélectionner les modes d'écoute THX.

Bouton et voyant PURE AUDIO

Ce bouton permet de sélectionner le mode d'écoute Pure Audio.

Lorsque ce mode est sélectionné, l'écran de l'ampli-tuner AV et le circuit vidéo analogue sont désactivés. Seuls les signaux vidéo provenant de l'entrée HDMI peuvent être reproduits depuis la sortie HDMI. Le voyant s'allume lorsque ce mode est sélectionné. Une nouvelle pression sur ce bouton permet de revenir au mode d'écoute précédent.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur de disque Blu-ray/DVD est raccordé à l'ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (→ page 47).
• Lorsqu'un casque est branché, vous pouvez sélectionner les modes d'écoute suivants : Pure Audio, Mono, Direct et Stereo.

Les modes d'écoute de l'ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Notes explicatives

Enceintes avant Enceinte centrale Enceintes surround Subwoofer(s) Enceintes surround arrière Enceintes hautes avant Enceintes avant larges

SP (disposition des enceintes)

Source d'entrée

Les formats audio suivants sont pris en charge par les modes d'écoute.

MONO	Il s'agit d'un son mono (monophonique).
STEREO	Il s'agit d'un son stéréo (stéréophonique). Deux canaux de signaux indépendants sont reproduits via deux enceintes.
5.1ch	Il s'agit d'un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d'un sixième canal subwoofer (appelé canal point un).
7.1ch	Il s'agit d'un son surround 7.1 canaux. Il s'agit d'une amélioration supplémentaire du son 5.1 canaux, grâce à deux enceintes supplémentaires qui offrent uneCOMMUE envelope sonore et un positionnement plus précis dessons.
DTS-ES	Il s'agit d'un son surround DTS-ES. Ce système surround peut produit un sixième canal discret ou à encodage matriciel à partir d'un support existant encodé en DTS 5.1.
DCEX	Il s'agit d'un son surround Dolby Digital EX. Il offre un canal surround arrêté central à partir de sources 5.1 canaux.

Disposition des enceintes

L'illustration indique les enceintes activées pour chaque canal. Consultez « Configuration d'enceintes » pour l'installation des enceintes (→ page 59).

2.1
3.1
5.1
7.1*1	7.1-FH
	7.1-FW
	7.1-SB

9.1*2	9.1-SB/FH
	9.1-SB/FW
	9.1-FH/FW

1 Appuyez plusieurs fois sur RECEIVER, puis sur SP (disposition des enceintes) pour sélectionner les enceintes que vous pouvez utiliser : enceintes avant hautes, avant larges ou surround arrière. 2 Après avoir activé les enceintes correspondantes, appuyez sur RECEIVER, puis sur SP (disposition des enceintes) à plusieurs reprises pour sélectionner le schéma que vous souhaitez utiliser. Ces schémas ne sont disponibles que lorsque « Préout vers l'amplificateur externe » (→ page 58) est activé.

• Modes d'écoute DSP exclusifs d'Onkyo

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Orchestra	Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround afin d'élargir l'image stéroye et simule la réverbération naturelle d'une grande salle.	MONO	5.17.19.1
Orchestra		STEREO
		5.1ch
		7.1ch
Unplugged	Parfait pour les instruments acquistiques, les paroles et le jazz, ce mode souligne l'image stéroye avant, ce qui donne l'impression d'être juste devant la scène.	DTSES
Unplugged		DIXEX
Studio-Mix	Adapté à la musique rock ou pop, ce mode d'course create un champ sonore vivant doté d'une puissant image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.
Studio-Mix
Studio-Mix
TV Logic	Ce mode ajoute une acoustique réalisée aux émissions de télévision produites en studio, renforce les effets surround de l'intégrality du son et rend les voix plus claires.
TV Logic
Game-RPG	Dans ce mode, le son donne une sensation spectaculaire d'atmosphère similaire au mode Orchestra.
Game-RPG
Game-Action	Dans ce mode l'emplacement sonore est distinct avec une accentuation des graves.
Game-Action
Game-Rock	Dans ce mode, la pression sonore est accentuée pour accroître la sensation de direct.
Game-Rock
Game-Sports	Dans ce mode, la réverbération est augmentée et l'emplacement sonore légément réduit.
Game-Sports

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
All Ch Stereo	Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéréo provenant des enceintes avant, surround et surround arrêtè.	MONO	3.1 [5.1] [7.1]
		STEREO	9.1
		5.1ch
		7.1ch
Full Mono	Dans ce mode, toutes les enceintes produits le même son en mono : ainsi, le son que vous entendez est le mêmequel que soit l'endetroit de la pièce où vous vous trouvrez.	DTS-ES
Full Mono		DIEX
T-D (Theater-Dimensional)	Avec ce mode, vous pouvez bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont lessons atteignent les oreilles gauche et droite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recommendons donc d'utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.		2.1 [3.1] [5.1]
T-D			7.1 [9.1]

■ Modes d'écoute

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Pure Audio*1	Dans ce mode, l'afficheur et le circuit video sont éteints, ce qui limite au maximum les sources de parasites et permet d'obtenir une restitution audio haute fidélité irréprochable. (Le circuit video analogue etant étéint, seuls les signaux videooprovenant de l'entrée HDMI IN peuvent être reproduits depuis la sortie HDMI.)	MONO STEREO 5.1ch 7.1ch DTSES DEX	2.13.15.1 7.1*29.1
Pure Audio
Direct	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (préstance des enceintes) et la distance des enceintes sont activées, mais l'essential du traitement défini via le menu principal est déactivé. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 50).
Direct
Stereo	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basse).		2.13.15.1 7.19.1
Stereo
Mono	Ce mode est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoké, par exemple.
Mono
Multichannel	Ce mode doit être utilisé avec les sources multicanaux PCM.	5.1ch 7.1ch	3.15.17.1 9.1
Multichannel
DSD*3	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (préstance des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l'essentiel du traitement défini via le menu principal sont activés. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 50).	5.1ch	3.15.17.1 9.1
DSD
Dolby Digital
Dolby Digital
Dolby Digital Plus*4		5.1ch	3.15.17.1 9.1
Dolby Digital Plus
Dolby Digital +		7.1ch	3.15.17.1*2 9.1
Dolby TrueHD		5.1ch	3.15.17.1 9.1
Dolby TrueHD		7.1ch	3.15.17.1*2 9.1

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
DTS	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètres A/V Sync et l'essential du traitement défini via le menu principal sont actifs. Consultez « Menu de configuration OSD » pour toute information complémentaire (→ page 50).	5:1ch	3.1[5.1][7.1][9.1]
DTS-HD High Resolution Audio		5:1ch	3.1[5.1][7.1][9.1]
DTS-HD HR		7:1ch	3.1[5.1][7.1]*2[9.1]
DTS-HD Master Audio	Ce mode doit être utilisé avec les sources DTS 96/24. C'est un format DTS haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.	5:1ch	3.1[5.1][7.1][9.1]
DTS-HD MSTR		7:1ch	3.1[5.1][7.1]*2[9.1]
DTS Express		5:1ch	3.1[5.1][7.1][9.1]
DTS Express		5:1ch	3.1[5.1][7.1][9.1]
DTS 96/24*5	Ce mode doit être utilisé avec les sources DTS 96/24. C'est un format DTS haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.	5:1ch	3.1[5.1][7.1][9..1]
DTS 96/24
DTS-ES Discrete*6	Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Discrete qui s'appuient sur un canal surround arrêté discret pour réproduire un veritable son 6.1/7.1. Les sept canaux audio totalment séparés offrent une meilleure image spatiale et une localisation du son à 360°, ce qui est parfait pour les sons passant rapidement d'un canal surround à l'autre. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Discrete.	DTS:ES	7.1-SB[9.1-SB/FH][9.1-SB/FW]
ES Discrete
DTS-ES Matrix*6	Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Matrix qui s'appuient sur un canal arrêté à encodage matriciel pour réproduire un son 6.1/7.1. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Matrix.	DTS:ES	7.1-SB[9.1-SB/FH][9.1-SB/FW]
ES Mat rix
Dolby Pro Logic IIx*7 Dolby Pro Logic II	Dolby Pro Logic IIx étend la source 2 canaux pour la lecture 7.1 canaux. Il offre un son surround très naturel et pur qui enveloppe littéralement l'auditeur. Tout comme la musique et les films, les yeux videoo permettent également de bénéficier d'effets spatiaux étonnants et d'une image vivante.
PLII Movie		STEREO	3.1|5.1|7.1|9.1
PLII Music
PLII Game
PLIIx Movie	Si vous n'utilisez pas les enceintes surround arrêté, Dolby Pro Logic II sera utilisé au lieu de Dolby Pro Logic IIx.
PLIIx Music	• Dolby PLIIx Movie Utiliseze ce mode avec n'importequel film enregistré en stéroy ou en Dolby Surround (Pro Logic) (TV, DVD, VHS).
PLIIx Game	• Dolby PLIIx Music Utilisez ce mode avec n'importequel sourceusicale enregistrée en stéroy ou en Dolby Surround (Pro Logic) (CD, radio, cassette, TV, VHS, DVD). • Dolby PLIIx Game Utilisez ce mode avec les yeux videoo, et notamment ceux qui comportent le logo Dolby Pro Logic II.
	• Dolby PLIIx Movie • Dolby PLIIx Music Ces modes utilisent le mode Dolby Pro Logic IIx pour étendre les sources 5.1 canaux pour une lecture en 7.1 canaux.	5.1ch DEX	7.1-SB 9.1-SB/FH 9.1-SB/FW
Dolby Pro Logic IIz Height	Dolby Pro Logic IIz Height est conçu pour utiliser de manière plus efficace le matériel du programme existant lorsque des sorties d'enceinte à huit canaux sont présentes. Dolby Pro Logic IIz Height peut être utilisé pour le mixage ascendant d'un grand nombre de sources (films et musique, notamment), mais il est particulièrement bien ajusté au mixage ascendant des yeux.	STEREO 5.1ch 7.1ch DISES DEX	7.1-FH 9.1-SB/FH 9.1-FH/FW
PLIIz Height

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Dolby EX	Ces modes permettent de diffuser des sources prévues pour une configuration 5.1 avec une configuration 6.1/7.1. Ils sont particulièrement bien adaptés aux bandes-son enregistrées en Dolby EX相當 un canal surround arrêté à encodage matriciel. Le canal supplémentaire ajoute une dimension supplémentaire et produit un son enveloppant, parfait pour les effets de rotation et de survol.	5.1ch	7.1-SB
Dolby EX		DJIEX	9.1-SB/FH
Dolby EX			9.1-SB/FW
DTS Neo:X*8	Ce mode diffuse différentes sources et différentes entrées jusqu'à 9.1 canaux. DTS Neo:X fournit un champ sonore semi-sphérique en ajoutant des enceintes hautes/larges pour creer une ambience sonore naturelle, immersive et spacieuse.
Neo:X Cinema	• DTS Neo:X Cinema Ce mode convient au visionnement de film.	STEREO	3.1[5.1][7.1]
	• DTS Neo:X Music	5.1ch	9.1
Neo:X Music	Ce mode convient à tout type de source musicale.	7.1ch
Neo:X Game	• DTS Neo:X Game Ce mode convient aux yeux vidés.	DTS-ES	DJIEX
Audyssey DSX*9	• Audyssey DSX Audyssey DSX® est un système extensible qui ajoute de nouvelles enceintes pour améliorer la sensation surround. En partant d'un système 5.1 canaux, Audyssey DSX ajoute d'abord des canaux larges pour un plus fort impact sur l'enveloppement. La recherche en terme d'audition humaine a prouvéd que les informations provenant des canaux larges est bien plus critique dans la presentation d'une scène sonore réalisée que les canaux surround arrêté que l'on trouve dans les systèmes 7.1 classiques. Audyssey DSX crée ensuite deux canaux en hauteur pour réproüir les signaux acoustiques et sensoriels importants de perception. Outre des nouveaux canaux larges et hauts, Audyssey DSX applique le traitement Surround Envelopment Processing pour renforcer le dégradé entre les canaux avant et surround.	5.1ch	7.1-FH
Audyssey DSX	• Audyssey DSX® est un système extensible qui ajoute de nouvelles enceintes pour améliorer la sensation surround. En partant d'un système 5.1 canaux, Audyssey DSX ajoute d'abord des canaux larges pour un plus fort impact sur l'enveloppement. La recherche en terme d'audition humaine a prouvéd que les informations provenant des canaux larges est bien plus critique dans la presentationd'une scène sonore réalisée que les canaux surround arrêté que l'on trouve dans les systèmes 7.1 classiques. Audyssey DSX crée ensuite deux canaux en hauteur pour réproüir les signaux acoustiques et sensoriels importants de perception. Outre des nouveaux canaux larges et hauts, Audyssey DSX applique le traitement Surround Envelopment Processing pour renforcer le dégradé entre les canaux先前 et surround.
PLII Movie DSX	• Dolby Pro Logic II/IIx*7 Movie + Audyssey DSX	STEREO	7.1-FH 7.1-FW [9.1]
PLII Music DSX	• Dolby Pro Logic II/IIx*7 Music + Audyssey DSX
PLII Game DSX	• Dolby Pro Logic II/IIx*7 Game + Audyssey DSX	La combinaison des modes Dolby Pro Logic II/IIx et Audyssey DSX® peut être utilisé.
PLIIx Movie DSX	• Dolby Pro Logic IIx Movie + Audyssey DSX	5.1ch	9.1-SB/FH
PLIIx Music DSX	• Dolby Pro Logic IIx Music + Audyssey DSX	DCEX	9.1-SB/FW
PLIIx Game DSX	La combinaison des modes Dolby Pro Logic IIx et Audyssey DSX® peut être utilisé.
Dolby EX DSX	La combinaison des modes Dolby EX et Audyssey DSX peut être utilisé.	5.1ch	7.1[9.1]
		DCEX
THX	Fondé par George Lucas, le système THX développé des standards rigoureux qui assurement que les films sont reproduits dans les cinevas et les home-cinémas exactement comme le réalisateur le souhaitait. Les modes THX optimisent sans excès les caractéristiques de tonalité et spatiales de la bande son pour la reproduction dans un home-cinéma. Ils peuvent être utilisés avec les sources 2 canaux matriciels et multicanaux. La restitution de l'enceinte surround arrêté dépend du support source et du mode d'écoute sélectionné.

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
THX Cinema	• THX Cinema Le mode THX Cinema corrighe les bandes son de cinéma pour la lecture dans un home-cinéma. Dans ce mode, THX Loudness Plus est configuré pour des niveaux de cinéma et Re-EQ, Timbre Matching, et Adaptive Décorrelation sont activés. • THX Music Le mode THX Music est unconçu pour l'écoute de la musique, qui est en général enregistrée à des niveaux sensiblement supérieurs aux films. Dans ce mode, THX Loudness Plus est configuré pour la lecture de la musique et seul Timbre Matching est activé. • THX Games Le mode THX Games est unconçu pour une restitution spatiale fidèle de l'audio des jours, qui est souvent mixé de façon同樣aire à celui des films, mais dans un environnement plus petit. THX Loudness Plus est configuré pour les niveaux de son de jours et Timbre Matching est activé.	5.1ch 7.1ch DTS-ES DJEX	5.1[7.1][9.1]
	• Dolby Pro Logic II/IIx*7 Movie + THX Cinema • Dolby Pro Logic II/IIx*7 Music + THX Music • Dolby Pro Logic II/IIx*7 Game + THX Games La combinaison des modes Dolby Pro Logic II/IIx et THX Cinema/Music/Games peut être utilisée. Les voyants PLII/PLIIx et THX s'affichent sur l'écran de l'ampli-tuner AV.	STEREO	5.1[7.1][9.1]
	• Dolby Pro Logic IIx Movie + THX Cinema • Dolby Pro Logic IIx Music + THX Music La combinaison des modes Dolby Pro Logic IIx et THX Cinema/Music peut être utilisée. Les voyants PLIIx et THX s'affichent sur l'écran de l'ampli-tuner AV.	5.1ch DJEX	7.1-SB 9.1-SB/FH 9.1-SB/FW
	• Dolby Pro Logic IIz Height + THX Cinema • Dolby Pro Logic IIz Height + THX Music • Dolby Pro Logic IIz Height + THX Games La combinaison des modes Dolby Pro Logic IIz Height et THX Cinema/Music/Games peut être utilisée. Les voyants PLIiz et THX s'affichent sur l'écran de l'ampli-tuner AV.	STEREO 5:1ch 7:1ch DTSE:ES DCEX	7.1-FH 9.1-SB/FH 9.1-FH/FW
	• DTS Neo:X Cinema + THX Cinema • DTS Neo:X Music + THX Music • DTS Neo:X Game + THX Games La combinaison des modes DTS Neo:X Cinema/Music/Game et THX Cinema/Music/Games peut être utilisée. L'indicateur Neo:X s'affiche sur l'écran de l'ampli-tuner AV.		7.1[9.1]
THX S2 Cinema	• THX Select2 Cinema Ce mode estend les sources 5.1 canaux pour la lecture 7.1 canaux. Pour ce faire, il analyse la composition de la source surround et optimise les sons ambients et directionnels pour conduire la sortie du canal surround arrêté. • THX Select2 Music Ce mode estconçu pour être utilisé avec la musique. Il estend les sources 5.1 canaux pour la lecture 7.1 canaux. • THX Select2 Games Ce mode estconçu pour être utilisé avec les yeux video. Il peut éndre les sources 5.1 canaux pour la lecture 6.1/7.1 canaux.	5.1ch DCEX	7.1-SB 9.1-SB/FH 9.1-SB/FW
THX S2 Music
THX S2 Games
THX Sur r Ex
	• THX Surround EX Ce mode estend les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. Il est particulièrement adapté aux sources Dolby Digital EX. THX Surround EX, également connu sous le terme de Dolby Digital Surround EX, est le fruit d'un développement commun entre Dolby Laboratories et THX Ltd.	5.1ch DCEX	7.1-SB 9.1-SB/FH 9.1-SB/FW

Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
	• Dolby Pro Logic II Game + THX Select2 Games La combinaison des modes Dolby Pro Logic II Game et THX Select2 Games peut être utilisée. Les voyageurs PLII et THX s'affichent sur l'écran de l'ampli-tuner AV.	STEREO	7.1-SB 9.1-SB/FH 9.1-SB/FW
	• Dolby Pro Logic IIz Height + THX Select2 Games La combinaison de Dolby Pro Logic IIz Height et de THX Select2 Cinema/Music/Games peut être utilisée.	STEREO 5.1ch DCEX	9.1-SB/FH
	• Dolby Pro Logic IIz Height + THX Select2 Cinema • Dolby Pro Logic IIz Height + THX Select2 Music	5.1ch DCEX	9.1-SB/FH

Remarque

*1 Pure Audio ne peut pas être sélectionné si la zone 2/3 est active.

En outre, si vous activez la zone 2/3 lorsque Pure Audio est sélectionné, le mode d'écoute commute automatiquement sur Direct.

2 En fonction du signal du canal audio contenu dans la source, les enceintes correspondantes restitueront le son. 3 L'ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Selon le lecteur, le réglage de la sortie côté lecteur sur PCM peut améliorer le son. 4 Pour les disques Blu-ray, Dolby Digital est utilisé dans un système d'enceintes 3.1/5.1 canaux. 5 Le DTS est utilisé selon la configuration de l'ampli-tuner AV. 6 Si aucune enceinte surround arrière n'est présente, le mode DTS est utilisé. 7 Si aucune enceinte surround arrière n'est présente, le mode Dolby Pro Logic II est utilisé. 8 DTS Neo: X ne peut pas être sélectionné en cas de signaux d'entrée de 192 kHz. 9 Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies :

-L'enceinte centrale est raccordée. -L'une ou l'autre des enceintes hautes avant ou avant larges est raccordée. - Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Utilisation du menu principal

Le menu principal vous offre un accès rapide aux menus que vous utilisez fréquemment.

Le menu principal apparait uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Appuyez sur RECEIVER, puis sur HOME. Le menu principal est incrusté sur l'écran du téléviseur.

Conseil

• Vous pouvez également utiliser le HOME de l'ampli-tuner AV.

2 Utilisez OU et ENTER pour effectuer la sélection de votre choix.

Appuyez sur HOME pour fermer le menu.

Service réseau

Vous devez brancher l'ampli-tuner AV à votre réseau domestique ( page 106).

Grâce à cette sélection, vous pouvez utiliser divers services de radio en ligne ou la mise des fichiers musicaux stockés sur un serveur multimédia connecté à votre réseau domestique (DLNA) ( pages 28 à 31). Veuillez noter que la sélection s'affichera en gris pendant quelques instants après l'allumage de l'ampli.

tuner AV. Veuillez patienter jusqu'à ce qu'elle soit utilisable.

Appuyez sur ENTER pour afficher l'écran de service réseau. Si vous voulez utiliser les services de radio en ligne, utilisez / / pourCHOIR le service de VOTRE choix. Appuyez à nouveau sur le bouton ENTER permet de changer de sélection. Si vous voulez dériver fichiers musicaux à partir d'un serveur, utilisez / / pourCHOIR DLNA et appuyez sur ENTER.

Avec cette sélection, vous pouvez lire le contenu de lecteurs portables (iPod, etc.) et de périphériques de stockage USB connectés au port USB de l'ampli-tuner AV (→ pages 27, 28). Veuillez noter que la sélection s'affichera en gris pendant quelques instants après l'allumage de l'ampli-tuner AV. Veuillez patienter jusqu'à ce qu'elle soit utilisable.

Tout d'abord, appuyez à plusieurs reprises sur USB pour sélectionner l'entrée « USB(avant) » ou l'entrée « USB(arrière) »

Puis, appuyez sur l'ENTER pour sélectionner une unité ou parcourir les contenus des médias connectés, suivis par / pour désirer le dossier ou la piste de votre choix. Une pression sur le bouton ENTER lancera la lecture de la piste sélectionnée.

Remarque

• Seule l'entrée USB du panneau avant est compatible avec les iPod/iPhone.

Avec cette sélection, vous pouvez prévisualiser les flux audio/vidéo provenant d'entrées HDMI (HDMI IN 1/2/3/4/AUX INPUT). Même avec les composants multiples connectés par HDMI, vous pouvez passer facilement d'une entrée à l'autre car leurs prévisualisations sont affichées sur un seul écran. Appuyez sur ENTER pour afficher la prévisualisation principale (entrée HDMI actuellement sélectionnée) et les prévisualisations supplémentaires (autres entrées HDMI). Utilisez /

ou / pour sélectionner les vignettes de prévisualisation, et en appuyant sur ENTER l'amplificateur AV passera à cette source d'entrée.

Conseil

• Si aucun signal vidéo n'est présent, les vignettes seront remplies en noir.
• Vous pouvez spécifier le nombre de vignettes de prévisualisation de même que leur position sur l'écran ( page 75).

Remarque

• Le réglage ne peut pas être sélectionné si :
• HDMI IN 5/6/7 est la source d'entrée actuelle HDMI, ou
• Aucun signal n'est présent sur la source d'entrée actuelle.
• Suivant les signaux vidéo, il est possible que l'image ne soit pas restituée correctement sur les vignettes de prévisualisation d'InstaPrevue.

Avec cette sélection, vous pouvez accéder aux paramètres communs du menu de configuration OSD. Appuyez sur ENTER pour quitter le menu SETUP ( page 54).

Conseil

• Vous pouvez également accéder aux menus que vous utilisez fréquemment depuis l'installation rapide ( page 50).

Avec cette sélection, vous pouvez mettre à jour le micrologiciel de l'ampli-tuner AV. Veuillez noter que la sélection s'affichera en gris pendant quelques instants après l'allumage de l'ampli-tuner AV. Veuillez patienter jusqu'à ce qu'elle soit utilisable. Appuyez sur ENTER pour démarrer la procédure ( page 96).

Utilisation de la minuterie de mise en veille automatique

La minuterie de mise en veille automatique vous permet de régler l'ampli-tuner AV afin qu'il s'éteigne automatiquement au terme d'un délai spécifique.

1. Appuyez sur RECEIVER, puis sur SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille. Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes. L'indicateur SLEEP apparait sur l'écran de l'ampli-tuner AV lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparait sur l'afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Conseil

• Si vous devez désactiver la minuterie de désactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu'à ce que l'indicateur SLEEP disparaisse.
• Pour vérifier la durée restante avant la mise en veille programme de l'ampli-tuner AV, appuyez sur SLEEP. Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est inférieur ou égal à 10 minutes, la minuterie sera désactivée.

Réglage de la luminosité de l'écran

Vous pouvez régler la luminosité de l'affichage de l'amplificateur AV et activer ou désactiver le voyant MASTER VOLUME de façon conjointe.

1. Appuyez sur RECEIVER, puis sur DIMMER à plusieurs reprises pour parcourir les modèles suivants :

• Luminosité normale + voyant éteint.
• Luminosité faible + voyant éteint.
• Luminosité atténuée + voyant éteint.
• Luminosité normale + voyant allumé (par défaut).

Conseil

• (Modèles nord-américains) Vous pouvez également utiliser le DIMMER de l'ampli-tuner AV.

Affichage des informations relatives à la source

Vous pouvez afficher diverses informations concernant la source d'entrée sélectionnée.

1. Appuyez sur RECEIVER, puis sur DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Conseil

• Vous pouvez également utiliser le DISPLAY de l'amplificateur AV.

Les informations suivantes s'affichent généralement.

*1 Si le signal d'entrée est numérique, le format du signal s'affiche. Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Modification de l'affichage de l'entrée

Lorsque vous branchez un appareil Onkyo compatible RI, vous devez configurer l'affichage d'entrée afin que RI fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

Appuyez sur TV/CD ou GAME1.

TV/CD ou GAME1 s'affiche sur l'écran de l'ampli-tuner AV.

2 Maintenez enfoncé le même bouton (environ 3 secondes) pour modifier l'affichage d'entrée.

Répétez cette opération pour sélectionner l'affichage de l'entrée de votre choix.

TV/CD

TV/CD → DOCK

_TAPE

■ GAME1:

GAME1 ↔ DOCK

Remarque

• « DOCK » peut être sélectionné pour le sélection d'entrée « TV/CD » ou « GAME1 », mais pas en même temps.
• Saisissez le code de télécommande approprié avant d'utiliser la télécommande pour la première fois (→ page 85).

Le mode Whole House est utile quand vous pouvez ajouter de la musique de fond supplémentaire à votre chez vous; ceci vous permet d'apprécier la même musique stéréo que la pièce principale dans des pièces séparées (Zone 2/3). Le mode désigne la même source d'entrée que la pièce principale pour la Multi Zone.

Consultez aussi:

• « Configuration d'enceintes » (→ page 58) « Multi Zone » (→ page 77)

Pour annuler le Mode Whole House, changez la source d'entrée pour la pièce principale ou sélectionnez un mode d'écoute ( page 39).

Remarque

• Le mode Whole House prend en charge uniquement les signaux audio analogiques.
• Pour régler le volume de la Multi Zone, réglez l'ampli-tuner AV sur commande Multi Zone. Voir « Réglage du volume pour les Zones » (→ page 79) pour l'ajustement du volume de la Multi Zone.
• Le mode Whole House n'est pas disponible dans les cas suivants :
• Le réglage « Sortie TV audio » est configuré sur Active (→ page 74).
• « HDMI Contrôle(RIHD) » est régé sur « Activé » ( page 74) et vous écoutez via les enceintes de leur télévisuer.
• Digital Processing Crossover Network est utilisé

Sélection de la disposition des enceintes

Vous pouvez régler quelles enceintes vous voulez utiliser en priorité.

Important :

• Les schémas suivants ne sont disponibles que lorsque le paramètre « Preout vers l'amplificateur externe »

→ page 58) et que toutes les enceintes correspondantes sont activées.

Le son provenant des enceintes surround arrière et avant hautes est restitué en priorité.

Le son provenant des enceintes surround arrière et avant larges est restitué en priorité.

Le son provenant des enceintes avant hautes et avant larges est restitué en priorité.

Lecture 7.1 canaux

Speaker Layout: FH :

Le son provenant des enceintes avant hautes est restitué en priorité.

Speaker Layout: FW:

Le son provenant des enceintes avant larges est restitué en priorité.

Speaker Layout: SB :

Le son provenant des enceintes surround est restitué en priorité.

Remarque

• Ce réglage n'est pas disponible dans les cas suivants :

-Le réglage « Type d'enceintes(avant) » est configuré sur « Bi-Amp » ou « Digital Crossover » -Le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et la zone 2/3 est activée.

• Les conditions de lecture peuvent être limitées en fonction des réglages de « Réglages d'enceintes » (→ page 58) et de « Configuration d'enceintes » (→ page 59).
• Lorsqu'un mode d'écoute ne correspondant pas au réglage des enceintes avant hautes, avant larges ou surround est utilisé, ce paramètre ne peut pas être sélectionné.

Activation du mode sourdine de l'ampli-tuner AV

Vous pouvez couper provisoirement le son de l'ampli-tuner AV.

1 Appuyez sur receiver, puis sur MUTING.

Le son est coupé et l'indicateur MUTING clignote sur l'écran de l'ampli-tuner AV.

Conseil

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume.
• La sourdine est automatiquement désactivée lorsque l'ampli-tuner AV est mis en veille.

1 Branchez un casque stéréo doté d'une fiche standard (6,3 mm) sur la prise PHONES.

Lorsque la fiche du casque est insérée dans la prise PHONES un témoin s'allume.

Remarque

• Baissez toujours le volume sonore avant de brancher votre casque.
• Les enceintes sont désactivées lorsque la fiche du casque est insérée dans la prise PHONES. (Les enceintes de la Zone 2/3 amplifiée ne sont pas désactivées.)
• Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio.
• Si vous raccordez un iPod ou un iPhone au port USB de l'ampli-tuner AV, aucun son n'est produit depuis la prise du casque.

Utilisation des macros faciles (easy macros)

En mode Easy macro, à l'aide de ACTIVITIES, vous pouvez faire fonctionner en série des appareils Onkyo au moyen de commandes simples, par une simple pression sur un bouton.

Ces commandes peuvent être définies par l'utilisateur. Consultez « Utilisation des macros normales »

Les séquences d'actions par défaut sont décrites ci-dessous.

Pour changer le composant source correspondant, consultez « Changement des composants source » indiqué plus loin dans ce chapitre.

Premièrement, le téléviseur, le lecteur DVD Onkyo et l'amplificateur AV sont allumés. Le sélection d'entrée est réglé sur

« BD/DVD ». Le lecteur commence finalement la lecture.

*1 Suivant la durée de démarrage de votre lecteur de disques Blu-ray/DVD, l'ampli-tuner AV peut ne pas activer cette commande de lecture. Si tel est le cas, appuyez sur au niveau de la télécommande.

Premièrement, le téléviseur, le décodeur cable et l'amplificateur AV sont allumés. Ensuite, le sélection d'entrée est réglé sur « CBL/SAT »

Le lecteur CD Onkyo et l'ampli-tuner AV sont allumés. Le sélecteur d'entrée est réglé sur « TV/CD ». Le lecteur commence finalement la lecture.

Remarque

• Vous ne pouvez pas utiliser d'autres ACTIVITIES lorsque la commande Easy Macro est traitée. Si vous voulez faire fonctionner d'autres composants, pressez tout d'abord ALL OFF et utilisez l'ACTIVITY désirée.

Arrêt des composants

Ce bouton éteint tous les composants actifs par le mode Easy Macro.

1 Appuyez sur ALL OFF.

Premièrement, les composants correspondants s'arrêtent et s'éteignent. Deuxièmement, l'ampli-tuner AV s'éteint. Finalement, le téléviseur s'éteint (ou se met en veille). 1 2

Cette étape ne s'applique pas à MY MUSIC, avec les réglages par défaut. Avec certains téléviseurs, l'alimentation ne peut être coupée (ou passer en mode veille).

Changement des composants source

Vous pouvez changer tous les composants actifs par le mode Easy Macro.

Le bouton ACTIVITIES clignote deux fois pour indiquer que la modification a été réalisée.

Si vous avez décidé d'utiliser le bouton MY MUSIC pour démarrer le magnétophone Onkyo, vous devrez appuyer et maintenir appuyé pendant 3 secondes le bouton

MY MUSIC tout en appuyant sur le bouton TV/CD jusqu'à ce qu'il clignote deux fois.

Rétablissement par défaut

Vous pouvez rétablir les réglages par défaut du bouton ACTIVITIES.

1 Tout en maintenant enfoncé le bouton HOME, pressez et maintenez enfoncé ALL OFF jusqu'à ce que ALL OFF brille (pendant 3 secondes environ). 2 Relâchez HOME et ALL OFF, et pressez ALL OFF à nouveau.

ALL OFF clignote deux fois.

Menu de configuration OSD

Avec l'ampli-tuner AV connecté à un téléviseur, il y a deux façons de changer les paramètres sur l'écran : en utilisant l'installation rapide ou le menu d'installation (HOME).

Installation rapide

L'installation rapide fournit un accès rapide aux paramètres fréquemment utilisés. Ce menu vous permet de modifier les réglages et d'afficher les informations en cours.

Menu d'installation (HOME)

Le menu d'installation (HOME) constitue un moyen pratique pour modifier les différents réglages de l'ampli-tuner AV. Les réglages sont organisés en 9 catégories.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Cette section décrit la procédure d'utilisation de la télécommande, sauf mention contraire.

Utilisation de l'installation rapide

1 Appuyez sur RECEIVER, puis sur Q SETUP. Le menu de configuration est incrusté sur l'écran du téléviseur. 2 Utilisez / et ENTER pour effectuer la sélection de votre choix. Appuyez sur Q SETUP pour fermer le menu. Appuyez sur RETURN pour revenir au menu précédent.

Notes explicatives

Réglage de la cible (2) Options de réglage (configuration de réglage par défaut soulignée)

Entrée

Vous pouvez sélectionner la source d'entrée tout en consultant les informations suivantes : le nom des sélecteurs d'entrée, les affectations d'entrée, les informations radio et le réglage de la fonction ARC. En outre, les aperçus des flux vidéo provenant d'entrées HDMI (HDMI IN 1/2/3/4/AUX INPUT) sont affichés.*1

Utilisez / pour sélectionner une source d'entrée et consulter ses informations connexes. Appuyer sur le bouton ENTER permet de commuter sur la source d'entrée sélectionnée.

Vous pouvez changer les réglages suivants:

Programme sonore Grav Aigu « Niveau du caisson », « Niveau au centre », « Dolby Volume 2 », « Audyssey », « Dynamic EQ 2*3 », Dynamic Volume*2*3 Mode de nuit Music Optimizer Re-EQ Re-EQ(THX) et « Screen Centered Dialog »

Vous pouvez changer les réglages suivants : « Mode panorama » et « Mode d'image*5 »

Consultez aussi:

• « Réglage d'image » (→ page 68)

Vous pouvez afficher les informations des éléments suivants : « Audio », « Video » et « Tuner »

Mode d'écoute

Vous pouvez sélectionner les modes d'écoute regroupés dans les catégories suivantes : « MOVIE/TV », « MUSIC », « GAME » et « THX ». Utilisez ▲/▼ pour sélectionner la catégorie, et « ■ » pour sélectionner le mode d'écoute. Appuyez sur ENTER pour commuter sur le mode d'écoute sélectionné.

Remarque

1 L'aperçu vidéo ne s'affiche pas si : - HDMI IN 5/6/7 est la source d'entrée actuelle HDMI, ou - Aucun signal n'est présent sur la source d'entrée actuelle. - La vidéo de l'entrée actuellement sélectionnée s'affiche sur l'écran principal et non sur une vignette de prévisualisation. 2 « Dolby Volume », « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés lorsqu'un des modes de lecture THX est sélectionné, avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (→ page 61). 3 Lorsque « Dynamic EQ » est réglé sur « Activé » ou que « Dynamic Volume » est réglé sur autre chose que « Coupe », « Dolby Volume » sera commuté sur « Coupé » (→ page 64). 4 - Si le paramètre « Sortie écran » est réglé sur « Sub », « Video » ne peut être sélectionné (→ page 56). - Ce paramètre ne peut pas être utilisé avec le sélecteur d'entrée NET. 5 Uniquement après avoir sélectionné « Sur mesure » dans « Mode d'image » (→ page 69), le fait d'appuyer sur ENTER vous permet d'ajuster les éléments suivants, via l'installation rapide : « Luminosité », « Contraste », « Teinte » et « Saturation ». Appuyez sur RETURN pour revenir au réglage « Mode d'image ». 6 En fonction de la source d'entrée et du mode d'écoute, tous les canaux représentés ici n'émettent pas tous du son. 7 - Ce réglage n'est pas disponible dans les cas suivants : - Le réglage « Sortie TV audio » est configuré sur « Activé » (→ page 74). - « HDMI Contrôle(RIHD) » est réglé sur « Activé » (→ page 74) et vous écoutez via les enceintes de votre téléviseur.

Utilisation des paramètres audio de l'installation rapide

Vous pouvez modifier plusieurs paramètres audio à partir de l'installation rapide ( page 50).

Remarque

• Ces réglages ne sont pas disponibles dans les cas suivants :
• Le réglage « Sortie TV audio » est configuré sur « Activé » (→ page 74).
• « HDMI Contrôle(RIHD) » est réglé sur « Activé » (→ page 74) et vous écoutez via les enceintes de leur téléviseur.

Programme sonore

Source stéreo 1, Source stéreo 2, Source stéreo 3, Source multicanal 1, Source multicanal 2, Source multicanal 3

Coupé

Avec ce réglage, vous pouvez décrire la combinaison de réglages dans lesquels vous vous âtes enregistré « Modification du programme sonore » (→ page 65).

Remarque

• Si le sélecteur d'entrée est changé, le réglage de « Programme sonore » revient à « Coupé »

Grave

-10dB à 0dB à +10dB par pas de 2 dB Vous pouvez amplifier ou atténuer les sons basse fréquence restitués par les enceintes avant.

Aigu

-10dB à 0dB à +10dB par pas de 2 dB Vous pouvez amplifier ou atténuer les hautes fréquences restituées par les enceintes avant.

Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsque le mode d'écoute Direct, Pure Audio ou THX est sélectionné.

Utilisation de l'ampli-tuner AV

1 Appuyez à plusieurs reprises sur TONE pour sélectionner « Bass » ou « Treble » 2 Utilisez - et + pour procéder au réglage.

Niveau du caisson

-15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB

Niveau au centre

-12.0dB à 0.0dB à +12.0dB par pas de 0,5 dB Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée. Ces réglages temporaires sont annulés lorsque l'amplitude AV est mise en veille. Pour enregistrer le réglage effectué, allez à « Calibrage du niveau » (→ page 60) avant de mettre l'amplitude AV en veille.

Remarque

• Vous ne pouvez pas utiliser ces fonctions lorsqu'un ampli-tuner AV est en mode sourdine.
• Ces réglages ne peuvent pas être utilisés tant qu'un casque est raccordé.
• Les enceintes régées sur « Non » ou « Aucun » dans « Configuration d'enceintes » (→ page 59) ne peuvent pas être régées.
• Lorsque « Programme sonore » est activé, « Niveau du caisson » ne peut pas être utilisée si le réglage « Subwoofer » est configuré sur « Non » dans « Configuration d'enceintes ».

Dolby volume

Consultez le paragraphe « Dolby Volume » de la section « Réglage audio » (→ page 64).

Remarque

• Le réglage ne peut pas être utilisé dans les cas suivants : - Le mode d'écoute Pure Audio ou Direct est sélectionné. - Tous les modes d'écoute THX sont sélectionnés avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (→ page 61).
• Si «Dolby Volume» est réglé sur «Activé», le paramètre «Dynamic EQ» et «Dynamic Volume» de toutes les entrées sont commutés sur «Coupe».
• Lorsque « Programme sonore » est activé, le réglage doit être fait avec le « Modification du programme sonore »

Consultez le paragraphe « Audyssey » dans « Réglage de source » ( page 66).

Consultez le paragraphe « Dynamic EQ » dans « Réglage de source » (→ page 66).

Consultez le paragraphe « Dynamic Volume » dans

« Réglage de source » (→ page 67).

Remarque

• Ces technologies peuvent être utilisées si toutes les conditions suivantes sont satisfaites : -La correction de pièce et de configuration des enceintes est terminée. Veuillez noter que « Audyssey » nécessite la méthode « Étalonnage complet Audyssey MultEQ XT32 »
• Un mode d'écoute différent de Direct ou de Pure Audio est sélectionné. - Aucun casque n'est raccordé.
• Ce réglage est mémorisé séparément pour chaque sélectionneur d'entrée.
• « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés quand n'importe quel mode d'écoute THX est

sélectionné, avec «Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (→ page 61). - Lorsque « Programme sonore » est activé, le réglage doit être fait avec le « Modification du programme sonore »

Mode de nuit

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Coupé Faible:

Faible réduction dans la plage dynamique.

Haut :

Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

Auto : La fonction Late Night est automatiquement régée sur « Activé » ou « Coupé » Coupé Activé Correction : Auto : La fonction Late Night est automatiquement réglée sur « Activé » ou « Coupé ».

Activez ce réglage pour réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Remarque

• L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec certains contenus, elle n'aura pas ou peu d'effets quelles que soient les options que vous sélectionnez.
• La fonction Late Night peut être utilisée uniquement quand la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est régée sur « Coupe » quand l'amplificateur AV est mis en veille. Pour les sources Dolby TrueHD, elle est régée sur « Auto ».
• Avec les sources Dolby TrueHD, la fonction Late Night ne peut pas être utilisée si « TrueHD Loudness Management » est configuré sur « Coupe ».
• La fonction Late Night ne peut pas être utilisée si « Dolby Volume » est réglé sur « Activé »

Coupé Activé

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. Lorsqu'il est réglé sur « Activé », l'indicateur M. Opt s'allume sur l'écran de l'ampli-tuner AV.

Remarque

• La fonction Music Optimizer ne fonctionne qu'avec les signaux d'entrée audio numériques PCM avec une fréquence d'échantillonnage inférieure à 48kHz et les signaux d'entrée audio analogiques.
• La fonction Music Optimizer est désactivée lorsque le mode d'écoute Direct ou Pure Audio est sélectionné.
• Ce réglage est mémorisé séparément pour chaque sélection d'entrée.
• Lorsque « Programme sonore » est activé, le réglage doit être fait avec le « Modification du programme sonore »

Re-EQ

La fonction Re-EQ permet de compenser une bande son dont le contenu haute fréquence est trop dur afin de l'adapter à la visualisation en home-cinéma.

Re-EQ

Coupé Activé

Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, multicanaux, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express, DSD, Dolby EX, Dolby Pro Logic IIz Height, Dolby PLIIx Movie, DTS Neo: X Cinema.

Re-eq(thx)

Coupé Activé

Cette fonction peut être utilisée avec les modes d'écoute suivants : THX Cinema, THX Surround EX et THX Select2 Cinema.

Remarque

• Ces réglages sont mémorisés séparément pour chaque sélection d'entrée. Cependant, en mode d'écoute THX, le réglage revient à « Activé » lorsque l'ampli-tuner AV est désactivé.
• Ces réglages ne peuvent pas être utilisés tant qu'un casque est raccordé.

Boîte de dialogue centrée à l'écran

En utilisant l'enceinte avant haute, cette fonction déplace l'image centrale de la boîte de dialogue vers le haut de sorte que l'image de la boîte de dialogue soit fixée à la hauteur d'affichage.

L'image centrale se déplace vers le haut à mesure que la valeur augmente.

0 1a5:

Boîte de dialogue centrée à l'écran activée.

Remarque

• « Screen Centered Dialog » peut être utilisé lorsque le mode d'écoute pris en charge est sélectionné.
• Ce réglage ne peut pas être utilisé tant qu'un casque est raccordé.

Utilisation du menu d'installation (HOME)

1 Appuyez sur RECEIVER, puis sur HOME. 2 Utilisez / pour sélectionner « Setup », puis appuyez sur ENTER. 3 Utilisez / pour sélectionner un élément du menu, puis appuyez sur ENTER. 4 Utilisez / pour sélectionner un élément du sousmenu, puis appuyez sur ENTER. 5 Utilisez / pour sélectionner une cible de réglage, et utilisez / pour modifier le réglage.

Appuyez sur HOME pour fermer le menu.

Appuyez sur RETURN pour revenir au menu précédent.

Remarque

• Cette procédure peut également être effectuée à l'aide de la touche SETUP, du curseur et de la touche entrée (au milieu) de l'ampli-tuner AV.
• Lors de la correction de pièce et de la configuration des enceintes, Audyssey MultEQ® XT32, les messages et autres qui sont affichés sur l'écran du téléviseur apparaissent sur l'afficheur de l'ampli-tuner AV.

Économiseur d'écran

Si aucun signal vidéo n'est présent sur la source d'entrée actuelle et qu'aucune opération n'est effectuée au cours d'un laps de temps défini (trois minutes par défaut), un économiseur d'écran est activé automatiquement.

Conseil

• La durée jusqu'à ce que l'économiseur d'écran s'active peut être modifiée dans le paramètre « Économiseur d'écran » ( page 73). L'écran reviendra à son état précédent si l'ampli-tuner AV est opéré.

Notes explicatives

① — Menu principal Configuration d'enceintes ② — Configuration d'enceintes

③ Subwoofer

Oui ④ Non

① Menu principal ② Sous-menu ③ Configuration d'une cible (4) Options de réglage (configuration de réglage par défaut soulignée)

Par l'utilisation d'une circuiterie optimisée, cette fonction réduit la consommation d'énergie lorsque l'ampli-tuner AV est en mode veille. L'indicateur HYBRID STANDBY peut s'allumer dans l'une ou l'autre des conditions suivantes :

• « Transmission HDMI » est activé (l'indicateur HDMI est éteint).
• « Veille Réseau » est activé (l'indicateur NET est éteint).

HYBRID STANDBY

Remarque

• Si des zones sont activées ou si un périphérique mobile connecté à l'entrée avant est en train de se charger (MHL), le voyant HYBRID STANDBY ne s'allume pas.

Éléments du menu d'installation

Éléments du menu principal	Éléments du sous-menut
Assignation d'entrée/sorting (→ page 56)	Sortie écran
	Entrée HDMI
	Entrée video composantes
	Entrée audio numérique
Configuration d'enceintes (→ page 58)	Réglages d'enceintes
	Configuration d'enceintes
	Distance des enceintes
	Calibrage du niveau
	Réglages d'égalisation
	Réglage THX audio
	Digital Processing Crossover Network
Réglage audio (→ page 63)	Multiplex/Mono
	Dolby
	DTS
	Audyssey DSX
	Theater-Dimensional
	Niveau de LFE
	Modification du programme sonore
Réglage de source (→ page 66)	Audyssey
	Volume intelligent
	Synchro Audio/Viséo
	Edition de nom
	Réglage d'image
	Sélecteur audio

Élément du menu principal	Éléments du sous-menue
Mode d'écoute préréglé (→ page 71)	BD/DVD
	CBL/SAT
	STB/DVR
	GAME1
	GAME2
	PC
	AUX
	TUNER
	TV/CD
	PHONO
	NET
	USB
Divers (→ page 72)	Réglage de volume
	Configuration OSD
Configuration du matériel (→ page 73)	Tuner
	HDMI
	Mise en veille automatique
	Réseau
	Configuration initiale
Config. de la télécommande (→ page 76)	ID de la télécommande
	Télécommande Mode Configuration
Verrouillage (→ page 76)	Setup

RECEIVER

HOME

<Sc

Menu principal

Assignation d'entrée/sortie

Sortie moniteur

Dans les réglages « Sortie écran », vous pouvez choisir si les images des sources vidéo sont transmises à travers la sortie HDMI.

Si vous branchez votre téléviseur sur la sortie HDMI, le paramètre « Sortie écran » est automatiquement réglé et les sources vidéo composite et vidéo en composante de l'appareil subissant une conversion ascendante* et sont émises par la sortie.

Vidéo composite,

vidéo en composante

HDMI

Vidéo composite,

vidéo en composante

Remarque

• Consultez « Formats de connexion vidéo » (→ page 100) pour les graphiques indiquant la façon dont les paramètres « Sortie écran » et « Résolution » affectent le cheminement du signal vidéo dans l'ampli-tuner AV.

Sortie écran

Principal:

Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT MAIN.

Sub:

Sélectionnez ce réglage si votre téléviseur est branché à la prise HDMI OUT SUB.

Les deux :

Sélectionnez ce réglage si vos téléviseurs sont branchés aux prises HDMI OUT MAIN et HDMI

OUT SUB. Les signaux vidéo sont restitués par les deux sorties HDMI à la résolution compatible avec les deux téléviseurs.

1 Appuyez sur monitor OUT du panneau avant.

Le réglage actuel s'affiche.

Mon i t o r	Out
#	HDM I Main

2 Appuyez à plusieurs sur monitor OUT sur l'ampli-tuner AV pour sélectionner :

HDMI Main, HDMI Sub ou Both.

Résolution

Inchange:

Sélectionnez ce réglage pour transmettre la vidéo dans l'ampli-tuner AV à la même résolution et sans conversion.

Auto:

Sélectionnez ce réglage pour que l'ampli-tuner AV convertisse automatiquement les signaux vidéo à des résolutions prises en charge par votre téléviseur.

480p (480p/576p), 720p, 1080i, 1080p:

Sélectionnez la résolution de sortie de votre choix.

1080p/24:

Sélectionnez ce réglage pour une restitution en 1080p à 24 images par seconde.

Misech. sup. 4K:

Sélectionnez cette option pour une résolution de sortie quatre fois supérieure à 1080p. Suivant la résolution prise en charge par votre téléviseur, le résultat sera de 3840 × 2160 ou de 4096 × 2160 pixels.

Source:

Sélectionnez ceci pour une diffusion, après que le niveau de résolution ait été réglé dans « Réglage d'image » (→ page 68).

Vous pouvez spécifier la résolution de sortie pour HDMI OUT MAIN et faire effectuer à l'ampli-tuner AV la conversion ascendante de la résolution de l'image si nécessaire, afin de l'adapter à la résolution acceptée par votre téléviseur.

Conseil

• Vous pouvez voir l'image en appuyant sur ENTER pour vérifier le réglage de « Résolution » (sauf pour la source d'entrée NET).

Remarque

• Selon le signal vidéo entrant, il est possible que la lecture vidéo ne soit pas parfaite ou que la résolution verticale soit réduite. Dans ce cas, sélectionnez une autre résolution que « 1080p/24 »
• Sur certains téléviseurs, aucune image ne s'affiche lorsque ce paramètre est réglé sur « Mise éch. sup. 4 K »
• Si le paramètre « Sortie écran » est réglé sur « Sub », ce paramètre est réglé sur « Inchangé »
• Si le paramètre « Sortie écran » est réglé sur « Les deux », ce paramètre est réglé sur « Auto »

Entrée HDMI

Si vous branchez un appareil vidéo à une entrée HDMI, vous devez affecter cette entrée à un sélection d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée HDMI IN 2, vous devez affecter l'entrée « HDMI2 » au sélection d'entrée « BD/DVD »

Si vous avez raccordé votre téléviseur à l'ampli-tuner AV à l'aide d'un cable HDMI, les sources video en composante et video composite peuvent être converties* et restituées par la sortie HDMI. Vous pouvez effectuer ce réglage pour chaque sélection d'entrée en sélectionnant l'options « - - - - ». Consultez « Formats de connexion video » pour plus d'informations sur l'acheminement du signal video et la conversion ascendante (→ page 100).

vidéo en composante

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	HDMI1
CBL/SAT	HDMI2
STB/DVR	HDMI3
GAME1	HDMI4
GAME2	HDMI5
PC	HDMI6*1
AUX	FRONT (fixe)
TV/CD	----
PHONO	----

HDMI1, HDMI2, HDMI3, HDMI4, HDMI5, HDMI6, HDMI7:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Restitue les sources vidéo composite et vidéo en composante depuis la sortie HDMI. Le signal de sortie vidéo provenant de la sortie HDMI est celui configuré dans « Entrée vidéo composantes »

*1 Si vous raccordez votre ordinateur à PC IN (RVB analogue), vous devez attribuer « - - - - » au sélection d'entrée « PC ». Aucune entrée HDMI ne peut être affectée à plus d'un sélection d'entrée. Quand les entrées HDMI1 - HDMI7 ont déjà été affectées, vous devez régler les sélectionneurs d'entrée non utilisés sur « - - - - » sinon vous ne pourrez pas affecter HDMI1 - HDMI7 aux autres sélectionneurs d'entrée.

Remarque

• Si aucun appareil video n'est branché sur la sortie HDMI (même si l'entrée HDMI a été affectée), l'ampli-tuner AV sélectionne la source video en fonction du réglage de « Entree video composantes »
• Lorsqu'un HDMI IN est affecté à un sélection d'entrée en utilisant la procédure expliquée ici, la même entrée HDMI IN est prioritairement configurée dans « Entrée audio numérique ». Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans le réglage de « Sélecteur audio » (→ page 71).
• N'attribuez pas une entrée HDMI IN au sélecteur TV/CD lorsque « HDMI Contrôle(RIHD) » est réglé sur « Active » ( page 74), sinon l'opération CEC (Consumer Electronics Control) appropriée n'est pas garantie.
• Si vous regléz « - - - - » sur un sélecteur d'entrée déjà sélectionné dans « Transmission HDMI » ( page 74), le réglage « Transmission HDMI » est automatiquement commuté sur « Coupé »
• « AUX » sert uniquement à l'entrée depuis le panneau avant.

Entrée video composantes

Si vous branchez un appareil vidéo à une entrée vidéo composante, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée COMPONENTVIDEO IN 2, vous devez affecter l'entrée « IN2 » au sélecteur d'entrée « BD/DVD »

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	IN1
CBL/SAT	IN2
STB/DVR	- - - -
GAME1	- - - -
GAME2	- - - -
PC	- - - -
AUX	- - - -
TV/CD	- - - -
PHONO	- - - -

IN1, IN2:

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Restitue les sources vidéo composite de la sortie HDMI.

Entrée audio numérique

Si vous raccordez un périphérique à une entrée audio numérique, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur CD à l'entrée OPTICAL IN 1, vous devez affecter

« OPTICAL1 » au sélecteur d'entrée « TV/CD ».

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	COAXIAL1
CBL/SAT	COAXIAL2
STB/DVR	COAXIAL3
GAME1	OPTICAL1
GAME2	----
PC	----
AUX	FRONT (fixe)
TV/CD	OPTICAL2
PHONO	----

BD/DVD, CBL/SAT, STB/DVR, GAME1, GAME2, PC, TV/CD, PHONO

Sélectionnez l'entrée à laquelle un appareil vidéo est raccordé.

→-·

Sélectionnez si l'appareil est raccordé à une entrée audio analogique.

Remarque

• Lorsqu'une entrée HDMI IN est affectée à un sélecteur d'entrée en « Entrée HDMI » ( page 57), la même entrée HDMI IN est prioritairement configurée dans cette affectation. Dans ce cas, si vous souhaitez utiliser l'entrée audio coaxiale ou optique, procédez à la sélection appropriée dans « Sélecteur audio » ( page 71).
• Les taux d'échantillonnage pris en charge pour des signaux PCM (stéréo/mono) d'une entrée numérique (optique et coaxiale) sont 32/44,1/48/88,2/96 kHz/16, 20, 24 bits.
• « AUX » sert uniquement à l'entrée depuis le panneau avant.

Menu principal configuration d'enceintes

Certains des paramètres mentionnés dans cette section sont régés automatiquement par la fonction Correction de pièce et de Configuration des enceintes Audyssey MultEQ® XT32 (→ page 36).

Ici, vous pouvez vérifier les règles effectuées par les fonctions Correction de pièce et de configuration des enceintes Audyssey MultEQ XT32 ou les effectuer manuellement, ce qui peut être utile si vous modifiez l'une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et de configuration des enceintes Audyssey MultEQ XT32.

Réglages d'enceintes

Si vous modifiez ces réglages, vous devez recommencer la procédure de correction de pièce et de configuration des enceintes Audyssey MultEQ XT32 ( page 36).

Si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, réglez l'impédance minimale de l'enceinte sur 4 ohms. Si vous bi-amplifiez les enceintes avant, vous nevez modifier le réglage « Type d'enceintes(avant) ». Pour plus de détails sur le branchement cable des enceintes, consultez « Bi-amplification des enceintes avant » (→ page 15). Lorsque vous branchez des enceintes qui ne disposent pas d'un circuit d'aiguillage de fréquences, vous nevez changer aparavant le réglage « Type d'enceintes(avant) ». Pour toute information complémentaire, consultez « Utilisation des enceintes sans le circuit d'aiguillage de fréquences » (→ page 16).

Remarque

• Lorsque vous utilisez la bi-amplification, l'ampli-tuner AV est capable d'alimenter une configuration 5.1 enceintes dans la pièce principale.
• Baissez le volume avant de modifier ces réglages.

Impédance des enceintes

4ohms:

Sélectionnez ce réglage si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms.

6ohms:

Sélectionnez ce réglage si l'impédance de toutes les enceintes est comprise entre 6 et 16 ohms.

Type d'enceintes (avant)

Normal:

Sélectionnez ce réglage si vous avez raccordé vos enceintes avant normalement.

Bi-Amp:

Sélectionnez ce réglage si vous avez bi-amplifié vos enceintes avant.

Digital Crossover :

Sélectionne ceci si you utilisez des enceintes qui ne disposent pas d'un circuit d'égalisation de fréquences.

Conseil

• Si « Type d'enceintes (avant) » est réglé sur « Digital Crossover », un écran de confirmation s'affiche. Sélectionnez « Suivant (2-7. Digital Processing Crossover Network) » afin d'afficher l'écran pour Digital Processing Crossover Network ( page 62). Continuer avec les réglages.

Zone 2 amplifiée, zone 3 amplifiée

Non

Oui:

Vous pouvez utiliser des enceintes en zone 2/3. (Zone 2/3 amplifiée activée).

Préout vers l'amplificateur externe

Non

Pour la lecture 9.1-canaux, sélectionnez la sortie de canal par le biais des prises SB/FH/FW EXT AMP. Si vous sélectionnez des enceintes, dont le réglage dans la configuration des enceintes est défini sur « Aucun », il sera automatiquement commuté sur « 80Hz(THX) ».

Remarque

• Si le réglage « Type d'enceintes (avant) » est défini sur « Bi-Amp » ou sur « Digital Crossover », il n'est pas possible d'utiliser la zone 2 amplifiée.
• Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrière et avant hautes.
• Si le paramètre « Zone 2 amplifiée » est réglé sur « Non », le paramètre « Zone 3 amplifiée » ne peut pas être sélectionné.
• « Préout vers l'amplificateur externe » n'est pas disponible dans les cas suivants :

-Le réglage « Type d'enceintes avant » est configuré sur « Bi-Amp » ou « Digital Crossover »

• Le réglage « Zone 2 amplifiée » est configuré sur « Oui »

Configuration d'enceintes

Ce paramètre est réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® XT32 (→ page 36).

Grâce à ces réglages, vous pouvez spécifier les enceintes raccordées et la fréquence de crossover de chaque enceinte. Spécifiez « Pleine Bande » pour les enceintes qui restituent les basses fréquences correctement (les enceintes dotées de graves puissantes, par exemple). Pour les enceintes plus petites, indique une fréquence de crossover. Les fréquences se situant sous la fréquence de crossover seront restituées par le subwoofer, et non par l'enceinte. Consultez le manuel d'utilisation de vos enceintes pour déterminer les fréquences de crossover optimis. Si vous configurez vos enceintes à l'aide de la correction de pièce et de configuration des enceintes Audyssey MultEQ XT32, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz (THX) »

Oui Non

Pleine Bande 40Hz à 80Hz (THX) à 100Hz, 120Hz, 150Hz, 200Hz

Remarque

• Si le réglage « Subwoofer » est configuré sur « Non », le réglage « Front » est fixé sur « Pleine Bande »

Pleine Bande 40Hz à 80Hz (THX) à 100Hz, 120Hz, 150Hz, 200Hz Aucun

1 « Pleine Bande » ne peut être sélectionné que lorsque la « Pleine Bande » est sélectionnée dans le réglage « Front » 2 Lorsque le paramètre « Zone 3 amplifiée » est réglé sur « Oui » et que la zone 3 est activée, ce paramètre ne peut pas être sélectionné. 3 Ce réglage ne peut pas être sélectionné si le paramètre « Type d'enceintes (avant) », est réglé sur « Bi-Amp » ou sur « Digital Crossover » 4 Si le paramètre « Zone 2 amplifiée » est réglé sur « Oui », ce réglage ne peut être sélectionné. 5 Lorsque le paramètre Zone 2 amplifiée est réglé sur « Oui » et que la zone 2 est activée, ce paramètre ne peut pas être sélectionné. 6 Si le paramètre « Surround » est réglé sur « Aucun », ce paramètre ne peut pas être sélectionné. 7 Si le paramètre « Zone 3 amplifiée » est réglé sur « Oui », ce réglage ne peut être sélectionné. 8 Si le paramètre « Préout vers l'amplificateur externe » est activé pour ces enceintes, « Aucun » ne peut pas être sélectionné.

1ch:

À sélectionner si une seule enceinte surround arrière G est branchée.

2ch:

À sélectionner si deux enceintes surround arrière (gauche et droite) sont raccordées au système.

Remarque

• Si le paramètre «Surround Back» est réglé sur «Aucun», ce paramètre ne peut pas être sélectionné.

Filtre passer-bas pour le canal LFE

80Hz, 90Hz, 100Hz, 120Hz Coupé :

Le filtré passe-bas n'est pas appliqué.

Grâce à ce réglage, vous pouvez spécifier la fréquence de coupure du filtre passe-bas (LPF) du canal LFE, qui peut être utilisé pour filtrer les renflements indésirables. Le filtre passe-bas ne s'applique qu'aux sources utilisant le canal LFE.

Remarque

• Si vous utilisez des enceintes certificées THX, sélectionnez « 80Hz »

Phase du subwoofer

0 180°:

Permet de déplacer la phase du subwoofer.

Remarque

• Si le paramètre «Subwoofer» est réglé sur «Non», ce paramètre ne peut pas être sélectionné.

Ce paramètre n'est PAS réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® XT32 (→ page 36).

Activé Coupé(THX)

Activez ce réglage pour amplifier les basses en renforçant les sons graves transmis par les canaux avant gauche, droit et central au subwoofer.

Remarque

• Lorsque le paramètre « Subwoofer » est réglé sur « Non » ou si le paramètre « Front » est défini sur une autre valeur que « Pleine Bande », ce paramètre est réglé sur «....... »
• Ce paramètre est automatiquement réglé sur « Active » lorsque les paramètres « Subwoofer » « Front » sont réglés sur « Oui » et « Pleine Bande » respectivement pour la première fois.
• Si vous utilisez des enceintes certifiées THX, Sélectionnez « Coupé(THX) »

Distance des enceintes

Ce paramètre est réglé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey MultEQ XT32 (→ page 36).

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d'écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l'ingénieur du son.

Unité

pieds:

Les distances peuvent être régées en pieds. Plage de valeurs : 0.5ft à 30.0ft par pas de 0,5 pied.

mètres :

Les distances peuvent être régées en mètres. Plage de valeurs : 0.15m à 9.00m par pas de 0,15 mètre.

(Le réglage par défaut varie d'un pays à l'autre.)

• Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Remarque

• Les enceintes que vous avez réglées sur « Non » ou sur « Aucun » dans « Configuration d'enceintes » ne peuvent pas être sélectionnées (→ page 59).
• Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrêté et avant hautes.
• Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » et que la zone 3 est activée, vous ne pouvez pas utiliser les enceintes surround et surround arrêté.

Calibrage du niveau

Ce paramètre est régé automatiquement par la Correction de pièce et de configuration automatique des enceintes Audyssey MultEQ XT32 (→ page 36).

Ici, vous pouvez régler le niveau sonore de chaque enceinte, à l'aide du testeur de tonalité intégré, de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

Remarque

• Ces réglages ne peuvent pas être utilisés dans les cas suivants :
• Le réglage « Sortie TV audio » est configuré sur « Activé » ( page 74).
• «HDMI Contrôle(RIHD)» est réglé sur « Activé »

→ page 74) et vous écoutez via les enceintes de votre téléviseur.

-L'ampli-tuner AV est en mode sourdine.

-12.0dB à 0.0dB à +12.0dB par pas de 0,5 dB.

-15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB.

Remarque

• Les enceintes que vous avez réglées sur « Non » ou sur « Aucun » dans « Configuration d'enceintes » ne peuvent pas être sélectionnées (→ page 59).
• Si le réglage de la « Zone 2 amplifiée » est configuré sur « Oui » et que la zone 2 est activée, vous ne pouvez pas utiliser les enceintes surround arrêté et avant hautes.
• Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » et que la zone 3 est activée, vous ne pouvez pas utiliser les enceintes surround et surround arrière.
• La tonalité d'essai est émise au niveau standard pour THX, qui est 0 dB (réglage de volume absolu 82). Si vous écoutez habituellement à un niveau sonore inférieur à celui-ci, faites attention, la tonalité d'essai sera bien plus forte. *1 Pour l'enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l'aide du menu principal sont enregistrés comme réglages par défaut dans ce menu ( page 51).

Conseil

• Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

Réglages d'égalisation

Grâce aux réglages de l'égalisateur, vous pouvez régler la tonalité des enceintes individuellement à l'aide d'un égalisateur 7 bandes. Le volume de chaque enceinte peut être réglé (→ page 60).

Égaliseur manuel

Active:

Vous pouvez régler l'égalisateur manuellement pour chaque enceinte. Continuez avec la procédure suivante :

1 Appuyez sur pour sélectionner « Canal », puis utilisez pour sélectionner une enceinte. 2 Utilisez / pour sélectionner une fréquence, puis / pour régler le niveau sonore à cette fréquence. Le volume à chaque fréquence peut être réglé de -6dB à 0dB à +6dB par incréments de 1 dB.

Conseil

• Vous pouvez éléctionner: 63Hz, 160Hz, 400Hz, 1000Hz, 2500Hz, 6300Hz ou 16000Hz. Et pour le subwoofer, 25Hz, 40Hz, 63Hz, 100Hz, ou 160Hz
• Les basses fréquences (63 Hz, par exemple) affectent les sons graves; les hautes fréquences (16 000 Hz, par exemple) affectent les sons aigus.

3 Utilisez pour sélectionner « canal », puis / pour sélectionner une autre enceinte.

Répétez les étapes 1 et 2 pour chaque enceinte.

Vous ne pouvez pas sélectionner les enceintes réglées sur « Non » ou « Aucun » dans « Configuration d'enceintes » ( page 59).

Coupé :

Tonalité désactivée, réponse plate.

Remarque

• Lorsque le mode d'écoute Direct ou Pure Audio est sélectionné, les réglages de l'égaliseur n'ont aucun effet.
• Si « Audyssey » est activé, il a priorité sur ce réglage (→ page 66).

Espace entre surfaces arrondies

1 ft (< 0.3m) 1 ft-4 ft (0.3m-1.2m) 4 ft (>1.2m)

Vous pouvez spécifier la distance entre vos enceintes surround arrière.

Remarque

• Ce réglage n'est pas disponible dans les cas suivants :
• « Surround Back » est réglé sur « Aucun » ( page 59).
• « Surround Back Ch » est réglé sur « 1ch » ( page 59).
• « Zone 2/3 amplifiée » est réglée sur « Oui » ( page 58) et la zone 2/3 est activée ( page 78).

Si vous utilisez un subwoofer certifié THX, réglez ce paramètre sur « Oui »

Remarque

• Si le paramètre «Subwoofer» est réglé sur «Non», ce paramètre ne peut pas être sélectionné (→ page 59).

Coupe Activé

Vous pouvez appliquer le Boundary Gain Compensation (BGC) de THX pour compenser la perception exacerbée des basses fréquences pour les auditeurs placés très près d'une limite de pièce (mur).

Remarque

• Ce réglage est disponible uniquement si « THX Ultra2/Select2 Subwoofer » est réglé sur « Oui »
• Si le paramètre «Subwoofer» est réglé sur «Non», ce paramètre ne peut pas être sélectionné ( page 59).

Coupe Activé

Quand « Loudness Plus » est réglé sur « Activé », il est possible de percevoir les nuances les plus subtiles de l'audio même à faible volume. Ceci est disponible uniquement quand le mode d'écoute THX est sélectionné.

Réglage THX conservé

Oui Non

Si ce réglage est configuré sur « Oui », Dynamic EQ, Dynamic Volume et Dolby Volume n’ont pas d’effet sur le mode d’écoute THX.

Remarque

• Ce paramètre est fixe sur « Oui » si « Loudness Plus » est réglé sur « Activé »

Compatible métadonnées

Active:

Lorsque Metadata Compatible est réglé sur « Activé », les métadonnées valides sont transmises via les connexions HDMI et peuvent être utilisées par d'autres appareils dans le système.

Coupé :

Lorsque Metadata Compatible est réglé sur « Coupé », les métadonnées ne sont pas transmises via les connexions HDMI.

La connexion HDMI dans votre système est utilisée pour fournir de l'audio numérique non compressée et des informations vidéo d'un appareil à l'autre. D'autres informations complémentaires sur le contenu numérique peuvent également être transmises. Ces informations complémentaires s'appellent des « métadonnées ». Le mode Metadata Compatible doit être utilisé lorsque des appareils de home-cinéma sont installés dans votre système, tels que des lecteurs de disque Blu-ray, des écrans et des écrans qui affichent ces métadonnées supplémentaires. Par exemple le mode Metadata Compatible doit être réglé sur ON lorsque des appareils compatibles avec THX Media Director™ sont installés dans le système. Ceci garantit que ces informations complémentaires pourront être reçues par votre AVR Onkyo et qu'elles seront transmises à d'autres appareils connectés dans votre système de home-cinéma et ceci sans aucune interruption.

THX loudness plus

THX Loudness Plus est une nouvelle technologie de contrôle du volume présente dans les récepteurs certifiés THX Ultra2 Plus™ et THX Select2 Plus™. Avec THX Loudness Plus, le public des home-cinémas pourrait désormais profiter des détails riches dans un mixage surround quel que soit le niveau sonore. L'une des conséquences de la baisse du volume en dessous du niveau de référence est que certains éléments sonores peuvent être perdus ou perçus différemment par l'auditeur. THX Loudness Plus compense les décalages de tonalité et d'espace qui se produisent lorsque le volume est baissé en ajustant de façon intelligente les niveaux du canal surround ambient et la distorsion de fréquence. Ceci permet aux utilisateurs de profiter de l'impact réel des bandes son quel que soit le réglage du volume. THX Loudness Plus est appliqué automatiquement lors de l'écoute de l'un des modes d'écoute THX. Les nouveaux modes THX Cinema, THX Music et THX Games sont conçus pour appliquer les réglages THX Loudness Plus pour chaque type de contenu.

Digital Crossover offre un système de routage séparé en divisant le signal audio en bandes de fréquences séparées pour chaque pilote d'enceinte. Il fournit un champ sonore fin en trois dimensions qui offre le summum de la performance à chaque pilote. Grâce à sa fonction d'alignement intégrée, ce système ajuste le décalage sonore qui se produit lorsqu'un offset physique est présent entre les pilotes du son. Au niveau du traitement numérique, il corrige cet offset en retardant le signal audio connexe. Bien que cette fonction soit destinée aux enceintes qui ne disposent pas d'un circuit d'aiguillage de fréquences, elle peut aussi être utilisée avec des enceintes bi-amplifiées.

Dans ce cas, réglez le circuit d'aiguillage de fréquences sur l'ampli-tuner AV, vu que la fréquence réseau intégrée n'est pas utilisée.

Conseil

• Ce réglage peut être effectué en écoutant une source audio.
• Appuyez sur MODE/D (bleu) pour passer de la source audio actuelle aux nuisances sonores de test. En rappuyant sur MODE/D (bleu) ou sur les boutons de curseur, les nuisances sonores de test s'arrêtent et vous revenez à la source audio d'origine.

Remarque

• Ce réglage ne peut être effectué que lorsque « Type d'enceintes(avant) » est réglé sur « Digital Crossover » ( page 58).

> 250Hz, < 320Hz, < 400Hz, < 500Hz, < 630Hz, < 800Hz, < 1000Hz, < 1250Hz, < 1600Hz, < 2000Hz, < 2500Hz, < 3200Hz, 4000Hz, 5000Hz

Bande de sortie pour test

Haut + Bas, Haut, Faible :

Sélectionnez la sortie pour le signal audio.

Conseil

• Une pression sur le bouton MODE/D (bleu) permet de déceler les nuisances sonores de test qui sont centralisées sur une fréquence spécifique.
• Nous recommandons de choisir une valeur de crossover qui ne crée aucune différence de volume entre « Haut » et « Faible »

Remarque

• Référez-vous au manuel d'utilisation des enceintes lorsqu'une configuration sans l'utilisation des nuisances sonores de test.

Les fréquences de coupure du filtre passe-bas des caissons de basse (LPF) et le filtre passe-haut des enceintes d'airus (HPF) sont réglées suivant la fréquence spécifiée pour « Crossover »

Chevauchement

Non Oui

Grâce à ce réglage, la bande de fréquences proche de la fréquence de crossover est émise par les caissons de basse

et les enceintes d'aigus. Sur la base de la fréquence sélectionnée pour « Crossover », la fréquence de coupure du filtre passe-bas (LPF) sera réglée sur 1/3 d'octave supérieur et celle du filtre passe-haut (HPF) sur 1/3 d'octave inférieur. Exemple : Avec un « Crossover » de « 3200Hz», la fréquence de coupure du LPF des caissons de basses sera de « 4000Hz», et le HPF des enceintes d'aigus sera de « 2500Hz».

Conseil

• Les sons traités par le Digital Processing Crossover Network sont lus.
• Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu).

Niveau élevé, niveau bas

-6,0dB à 0,0dB à +6,0dB par pas de 0,5 dB

Avec ce réglage, vous pouvez régler le volume des enceintes d'aigus (tweeter) et des caissons de basse (woofer).

Conseil

• Les sons traités par le Digital Processing Crossover Network sont lus.
• Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu).

Phase élevée, phase basse

0 180°:

Avec ce réglage, vous pouvez régler la phase des enceintes d'airgus (tweeter) et des caissons de basse (woofer).

Conseil

• Les sons traités par le Digital Processing Crossover Network sont lus.
• Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu).

Distance élevée, distance basse

0inch(0.0cm) à 12inch(30.0cm) par pas de 2,5 cm Avec ce réglage, vous pouvez régler la position virtuelle des unités tweeter et woofer. Le réglage de « Distance élevé » décale virtulement les woofer des dérivées les tweeters. Le réglage de « Distance BASSE » décale virtulement les tweeters derrière les woofer.

Conseil

• Les sons traités par le Digital Processing Crossover Network sont lus.
• Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu).

Menu principal réglage audio

Grâce aux fonctions et aux réglages Audio Adjust, vous pouvez régler le son et les modes d'écoute selon vos préférences.

Canoë source

Ce réglage détermine le canal d'une source multiplex stéréo qui est restitué. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Canoë source

Left + Right Left Right

Ce réglage spécifique le canal à utiliser pour la lecture d'une source numérique à deux canaux, telle que Dolby Digital, ou source PCM/analogique à deux canaux avec le mode d'écoute Mono.

Enceinte de dést

Center:

L'audio mono est restitué par l'enceinte centrale.

Left/Right:

L'audio mono est restitué par les enceintes avant gauche et droite.

Ce paramètre détermine l'enceinte qui restituera le son mono quand le mode d'écoute Mono est sélectionné.

Remarque

• Si le paramètre « Center » est réglé sur « Aucun » ( page 59), ce paramètre ne peut pas être sélectionné.

PL IIx Music (2 can. source)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Si vous n'utilisez pas les enceintes surround, arrêtez, ces réglages s'appliquent à Dolby Pro Logic II au lieu de Dolby Pro Logic IIx.

Panorama

Activé Coupé

Grâce à ce réglage, vous pouvez élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music.

Dimension

$$ \triangleright -3 \mathrm{a} 0 \mathrm{a} +3 $$

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéreo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéreo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

a37

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

Faible Moyen Haut

La commande de hauteur du gain en Dolby Pro Logic IIz permet à l'auditeur de sélectionner l'intensité du gain appliqué aux enceintes avant hautes. Il y a trois réglages,

« Faible », « Moyen » et « Haut », et les enceintes avant hautes sont accentuées dans cet ordre. Bien que « Moyen » corresponde aux réglages d'écoute par défaut, l'auditeur est en mesure d'ajuster la commande de hauteur de gain selon ses goûts personnels.

Remarque

• Si les paramètres « Front High » sont régés sur « Aucun » (→ page 59), ce paramètre ne peut pas être sélectionné.
• Si le paramètre « Zone 2 amplifiée » est réglé sur « Oui » et que la zone 2 est activée, ce paramètre ne peut pas être sélectionné.

Dolby EX

Auto :

Si le signal de la source contient une balise Dolby EX, le mode d'écoute Dolby EX ou THX Surround EX est utilisé.

Manuel:

Vous pouvez sélectionner n'importe quel mode d'écoute disponible.

Ce paramètre détermine la manière dont les signaux codés en Dolby EX sont traités. Ce paramètre n'est pas disponible si aucune enceinte surround arrêté n'est

raccordée. Ce paramètre n'est efficace qu'avec Dolby Digital, Dolby Digital Plus et Dolby TrueHD.

Remarque

• Si le paramètre « Surround Back » est réglé sur « Aucun » ( page 59), ce paramètre ne peut pas être sélectionné.
• Si le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et que la zone 2/3 est activée, ce réglage ne peut pas être sélectionné.

Ce paramètre spécifique s'il faut appliquer ou non le traitement Late Night sur une source Dolby TrueHD.

Remarque

• Lorsque ce paramètre est réglé sur « Coupe », la fonction Late Night pour les sources Dolby TrueHD est automatiquement réglée sur « Coupe »
• Lorsque ce paramètre est réglé sur « Coupe », les informations de normalisation du dialogue ne sont pas disponibles pour les sources Dolby TrueHD.

Dolby volume

Coupé

Activé

Dolby Volume ajuste automatiquement la différence de niveau de volume qui peut se produire entre différents contenus ou appareils source, ce qui épargne à l'utilisateur de procéder à des ajustements de volume. En outre, en ajustant la balance de fréquence en fonction du volume de lecture, il permet de recréer la source audio originale. Dolby Volume offre par conséquent une écoute confortable, en contrôlant de manière efficace la différence de niveau de volume, sans changement non naturel de volume ou de qualité sonore pour recréer la balance et la nuance de la source audio.

Remarque

• Si le paramètre « Dolby Volume » est réglé sur « Activé », « Dynamic EQ » et « Dynamic Volume » il sera réglé sur « Coupé ».
• Si vous souhaitez utilisez Dolby Volume en modes d'écoute THX, réglez les réglages «Loudness Plus» et «Réglage THX conservé» respectivement sur «Coupé» et «Non».
• Si «Dolby Volume» est configuré sur «Activé», la fonction Late Night ne peut pas être configurée.

Coupé Faible:

Mode de compression faible activé.

Moyen:

Mode Moyen Compression activé.

Haut :

Mode High Compression activé. Ce réglage est celui qui affecte le plus le volume sonore et a pour effet de restituer tous les sons avec le même niveau sonore.

«Volume Leveler» maintient l'intensité sonore pour tout le contenu provenant de différents canaux ou sources d'entrée.

Remarque

• Si le paramètre «Dolby Volume» est réglé sur «Coupé», ce paramètre ne peut pas être sélectionné.

Coupé Activé

Le paramètre Half Mode éteint et allume le traitement Dolby Volume Half Mode.

En mode désactivé, Dolby Volume atténue les graves et les aigus de l'audio, lorsque le gain du système excède le niveau de référence. Ceci permet une expérience d'écoute perceptuellement plus plate car les oreilles humaines sont plus sensibles aux graves et aux aigus à des niveaux plus élevés. Cependant, certains auditeurs préfèrent avoir plus de performances de graves et d'aigus à des niveaux de gain plus élevés.

Remarque

• Si le paramètre «Dolby Volume» est réglé sur «Coupe», ce paramètre ne peut pas être sélectionné.
• Pendant la lecture en Half Mode, le Dolby Volume n'atténue pas les graves et les aigus quand le volume du système dépasse le niveau de reference, amplifiant ainsi la perception des fréquences haute et basses.

Normalisation du dialogue

La normalisation du dialogue (DialogNorm) est une fonctionnalité de Dolby Digital, utilisée pour laisser les programmes au même niveau d'écoute moyen afin que l'utilisateur n'ait pas à changer la commande de volume entre les programmes Dolby Digital, Dolby Digital Plus et Dolby TrueHD. Lorsque vous lisez un logiciel encode en Dolby Digital, Dolby Digital Plus et Dolby TrueHD, il est possible que vous constatiez de temps à autre un bref message sur l'affichage du panneau avant,

« DialogNorm: X dB » (X étant une valeur numérique). L'affichage indique la correspondance entre le niveau du programme et le niveau de calibrage THX. Si vous souhaitez mettre le programme à des niveaux de salle de cinéma calibrés, vous pouvez ajuster le volume. Par exemple, si vous voyez le message suivant :

« DialogNorm: + 4 dB » sur l'affichage du panneau avant, pour conserver le niveau de sortie général à l'intensité sonore THX calibrée, tournez simplement la commande de volume de 4 dB. Cependant, à la différence d'une salle de cinéma où l'intensité sonore de la lecture est prérgée, vous pouvez désirir le volume de votre choix pour votre plus grand plaisir.

Neo: x music

0a2a5

Le mode d'écoute DTS Neo: X Music crée un son surround à 9 canaux à partir de sources stéréo à deux canaux. Grâce à ce réglage, vous pouvez spécifier le degré d'atténuation de la sortie des canaux avant gauche et droit afin de créer un canal central.

Changer la valeur de « 0 » à « 5 » étend le son du canal central à gauche et à droite (extérieur).

Audyssey DSX®

-3dB à Référence à +3dB

Ce paramètre vous permet de sélectionner la scène sonore lors de l'utilisation d'Audyssey DSX.

Remarque

• Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies :

-L'enceinte centrale est raccordée.

-L'une ou l'autre des enceintes hautes avant ou avant larges est raccordée.

-La zone 2 amplifiée n'est pas activée.

Angle d'écoute

Large:

À sélectionner si l'angle d'écoute est supérieur à 30 degrés.

Etroit:

À sélectionner si l'angle d'écoute est inférieur à 30 degrés.

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d'écoute et à un angle proche de l'un des deux réglages disponibles.

Remarque

• Pour des résultats optimaux, nous recommandons de régler

Étruit > sur et < Large > sur

Dolby digital\*1, dts\*2, PCM multicanal, dolby truehd, dts-hd master audio, dsd\*3

→ -∞ dB -20dB -10dB ou 0dB

Grâce à ces réglages, vous pouvez définir le niveau du canal LFE (Low Frequency Effects) individuellement pour chaque source sonore d'entrée.

Si vous trouvez les effets BASSE fréquence trop forts lorsque vous utilisez l'une de ces sources, changez ce réglage sur -20dB ou - dB.

1 Sources Dolby Digital et Dolby Digital Plus 2 Sources DTS et DTS-HD High Resolution 3 Sources DSD (Super Audio CD)

Programme sonore

Source stéreo 1, Source stéreo 2, Source stéreo 3, Source multicanal 1, Source multicanal 2, Source multicanal 3

Lors de la lecture de différents types de contenus sur la même source, ou lors de l'écoute d'un seul type de contenu sur différentes sources, vous pouvez pré-enregistrer les réglages les plus adaptés à chaque contenu dans « Programme sonore ». Les réglages enregistrés peuvent alors être appelés et modifiés dans un ensemble. Utilisez

« Modification du programme sonore » pour enregistrer et modifier une combinaison de réglages.

Conseil

• Pour sélectionner les réglages enregistrés, consultez

Vous pouvez affecter un mode d'écoute par défaut qui sera sélectionné automatiquement lorsque vous sélectionnerez le programme sonore.

L'option « Dernière validation » signifie que le mode d'écoute sélectionné sera le mode d'écoute sélectionné en dernier.

L'option « Décodage direct » signifie que le mode d'écoute en décodage direct (Dolby Digital, DTS, etc.) est sélectionné.

Non, Oui

Vous pouvez désirer d'utiliser ou non le subwoofer avec le programme sonore.

Coupe, Activé

Consultez « Music Optimizer » (→ page 52).

Égaliseur

Coupé Manuel:

Le réglage manuel dans « Réglages d'égalisation »

(→ page 61) est appliqué.

Coupé, Movie, Music

Consultez « Audyssey » (→ page 52).

Coupé, Activé

Consultez « Dynamic EQ » (→ page 52).

Coupé, Léger, Moyen, Élevé

Consultez « Dynamic Volume » (→ page 52).

Dolby volume

Coupe, Activé

Consultez « Dolby Volume » (→ page 52).

Remarque

• Vous ne pouvez pas sélectionner le réglage « Subwoofer » si vous configurez sur « Non » dans la « Configuration d'enceintes »
• « Music Optimizer » n'est disponible que si « Source stéréo 1 », « Source stéréo 2 » ou « Source stéréo 3 » est sélectionné.
• Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n'est pas possible de sélectionner le paramètre « Audyssey » *1 Ce réglage ne peut pas être utilisé si le paramètre « Mode d'écoute » est réglé sur « Pure Audio » ou sur « Direct »

*2 Pour activer ce réglage, vous devez d'abord procéder à la correction de pièces et de configuration des enceintes.

Réglage de source

Les éléments peuvent être régés individuellement pour chaque sélection d'entrée.

Préparation

Pressez les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

La tonalité de chaque enceinte est réglée automatiquement par la Correction de pièce et Configuration automatique des enceintes de Audyssey MultEQ® XT32. Pour activer les réglages suivants, vous devez d'abord procéder à la correction de pièce et de configuration des enceintes effectuées ( page 36).

• Ces technologies ne peuvent pas être utilisées si : un casque est raccordé ou le mode d'écoute Pure Audio ou Direct est sélectionné.

Coupé Movie:

Sélectionnez ce réglage ceci pour des films. Le témoin Audyssey s'allume.

Music:

Sélectionnez ce réglage ceci pour de la musique. Le témoin Audyssey s'allume.

Remarque

• Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n'est pas possible de sélectionner « Audyssey ». L'égalisation Audyssey ne fonctionne pas avec des sources DSD.

Coupé Active:

Audyssey Dynamic EQ® est activé.

Le témoin Dynamic EQ s'allume.

Grâce à Audyssey Dynamic EQ, vous pouvez profiter d'un son superbe, même à de faibles volumes d'écoute. Audyssey Dynamic EQ résout les problèmes de déterioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu'il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence.

Audyssey dynamic EQ décalage du niveau de référence

0dB:

Cette option doit être sélectionnée pour les contenus cinématographiques.

5dB:

Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique.

10dB:

Sélectionnez ce réglage pour le jazz ou toute autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films.

15dB:

Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d'écoute très élevés et ayant une plage dynamique compressée.

Les films sont mixés dans des pieces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le bruit rose de -30 dBFS à largeur de bande limite (500 Hz à 2000Hz ) produit un niveau de pression acoustique de 75 dB au niveau de la position d'écoute. Un système de home-cinéma calibre automatiquement par

Audyssey MultEQ® XT32 lit au niveau de référence quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l'ont entendu.

Audyssey Dynamic EQ® est lié au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référence et l'enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n'est pas toujours utilisé dans les contenus musicaux ou autres que des films. Audyssey Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB, et 15 dB) qui peuvent être sélectionnés lorsque le niveau sonore du contenu n'est pas dans la norme.

Remarque

• Si le paramètre « Dynamic EQ » est configuré sur « Coupé », cette technologie ne peut pas être utilisée.

Coupé

Leger:

Active le mode Light Compression.

Moyen:

Active le mode Moyen Compression.

elevé:

Active le mode Heavy Compression. Ce réglage est celui qui a le plus d'influence sur le volume. Il affaiblit les parties fortes, telles que les explosions, et accentue les parties calmes afin qu'elles puissent être audibles.

Remarque

• Si vous souhaitez utiliser Audyssey Dynamic EQ ou Audyssey Dynamic Volume® avec les modes THX,
• Si vous activez Dynamic Volume, « Dynamic EQ » est réglé sur « Activé ». Le mode Dynamic Vol s'allume.
• Lorsque « Dynamic EQ » est réglé sur « Coupe », « Dynamic Volume » commute automatiquement sur « Coupé ».

Audyssey Dynamic EQ résout les problèmes de déterioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Dynamic EQ sélectionne la distorsion de fréquence et les niveaux de surround appropriés à chaque instant, et ce, quel que soit le volume sonore sélectionné par l'utilisateur. On obtient une bonne réponse des graves, une tonalité équilibrée et un effet surround qui reste constant malgré les changements de volume. Dynamic EQ combine les informations des niveaux de source entrants aux niveaux sonores réellement restitués dans la pièce, ce qui est une condition nécessaire pour offrir une solution de correction de l'intensité sonore.

Audyssey Dynamic Volume résout les problèmes dus aux variations de volume sonore entre les émissions de télévision, la publicité et les passages forts ou plus faibles des films. Dynamic Volume se réfère au réglage de volume défini par l'utilisateur, puis surveille en temps réel la manière dont le volume sonore de l'émission est perçu par les auditeurs afin de décider si une modification du volume sonore est nécessaire ou non. Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique.

Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l'équilibre de la tonalité, l'effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l'auditeur regarde un film, change de chaîne ou passe d'un son stéréo à un son surround.

Volume intelligent

-12dB a 0dB a +12dB par pas de 1 dB.

Grâce à la fonction IntelliVolume, vous pouvez définir le niveau sonore d'entrée pour chaque sélecteur d'entrée. Cela est utile lorsque l'un de vos appareils sources restitue un son plus fort ou plus faible que les autres.

Utilisez / pour régler le niveau.

Si un appareil restitue un son nettement plus fort que les autres, utilisez / pour réduire son niveau sonore d'entrée. Si le son restitué est nettement plus faible, utilisez / pour augmenter son niveau sonore d'entrée.

Remarque

• La fonction IntelliVolume ne fonctionne pas pour la Zone 2/3.

0msec a 800msec par pas de 5 msec

Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l'image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio.

Pour afficher l'image du téléviseur tout en réglant le délai, appuyez sur le bouton ENTER.

Pour revenir à l'écran précédent, appuyez sur RETURN.

La plage des valeurs que vous pouvez régler dépend du fait que votre téléviseur ou votre écran prend en charge HDMI Lip Sync et que le paramètre « Synchro lèvres » est réglé sur « Activé » (→ page 75).

Remarque

• La fonction A/V Sync est désactivée lorsque le mode d'écoute Pure Audio ou Direct est utilisé avec une source d'entrée analogue.
• Ce paramètre ne peut pas être utilisé avec le sélecteur d'entrée NET.

Édition de nom

Vous pouvez saisir un nom personnalisé pour chaque sélecteur d'entrée et pour chaque station de radio pré-réglée afin de les identifier plus facilement. Le nom personnalisé apparait sur l'écran une fois saisi. Le nom personnalisé est modifié à l'aide de l'écran de saisie de caractères.

1 Utilisez / / / pour sélectionner un caractère, puis appuyez sur ENTER.

Répétez cette opération pour saisir jusqu'à 10 caractères.

2 Pour enregistrer un nom lorsque vous avez terminé, veillez à sélectionner « OK » à l'aide de ▲/▼/▲▶, puis appuyez sur ENTER.

Zone de saisie du nom

Saisis un espace.

Bascule entre les minuscules et les majuscules.

(Gauche) / (Droite) :

Permet de déplacer le curseur vers la gauche ou vers la droite dans la zone de saisie du nom.

Permet de déplacer le curseur vers l'arrête et de supprimer un caractère.

Permet de confirmer votre saisie.

Conseil

1 Ceci peut également être effectué à partir du +10 sur la télécommande. 2 Appuyez sur CLR de la télécommande pour supprimer tous les caractères que vous avez saisis.

Conseil

• Pour nommer une station de radio préenrgée, utilisez TUNER pour sélectionner AM ou FM, puis sélectionnez la station préenrgée ( page 33).
• Pour restaurer un nom sur sa valeur par défaut, effacez tous les caractères avec CLR, sélectionnez « OK », puis appuyez sur ENTER.

Remarque

• Ce paramètre ne peut pas être utilisé avec les sélecteurs d'entrée NET et USB.

Réglage d'image

À l'aide du Réglage de l'image, vous pouvez régler la qualité de l'image et réduire les bruits apparaissant éventuellement à l'écran.

Pour afficher l'image du téléviseur en effectuant le réglage, pressez ENTER. Pour revenir à l'écran précédent, appuyez sur RETURN.

Mode panoramicique*1*2

Ce réglage détermine la taille de l'image.

Zoom grand angle:

En fonction des signaux d'entrée et du réglage de la sortie du moniteur, l'amplificateur-tuner AV sélectionne automatiquement le mode « 4:3 », « Plein »,

« Zoom » ou « Zoom grand angle ». Consultez

« Sortie moniteur » pour toute information complémentaire sur le réglage de la sortie du moniteur ( page 56).

Sur mesure :

Tous les réglages peuvent être réalisés manuellement.

ISF Jour :

Réglages lorsque une pièce est claire.

ISF Nuit :

Réglages lorsqu'une pièce est foncée.

Cinema:

À sélectionner quand la source de l'image est un film de cinéma ou autre.

Game:

À sélectionner lorsque la source vidéo est une console de jeu.

Streaming:

Tentatives de réduction du bruit moustique et des effets d'artéfacts en forme de bloc.

Inchangé:

N'ajuste pas la qualité de l'image (change la résolution).

Direct:

N'ajuste pas la qualité de l'image (ne change pas la résolution). La vidéo provenant d'une entrée et sortie analogiques par des sorties HDMI est traitée de la même manière que « Inchangé »

Grâce à « Mode d'image », vous pouvez changer les réglages suivants pour les adapter à un film ou à un écran de jeu en une opération : « Mode Jeu », « Mode Film », « Optimisation des contours », « Réduction de bruit », « Mosquito NR », « Random NR », « Block NR », « Résolution », « Luminosité », « Contraste », « Teinte », « Saturation », « Température de couleur », « Gamma », « Luminosité du rouge », « Contraste du rouge », « Luminosité du vert », « Contraste du vert », « Luminosité du bleu » ou « Contraste du bleu »

Le récepteur a été créé pour incorporer des normes de configuration et de calibrage établies par la Fondation de la Science de l'Image (ISF). L'ISF a développé des normes soigneusement élaborées, reconnues par l'industrie pour des performances vidéo optimales et a implémenté un programme de formation pour que les techniciens et les installateurs utilisent ces normes pour obtenir une qualité

d'image optimale du récepteur. En conséquence, Onkyo commande que l'installation et le calibrage soient effectués par un technicien d'installation certifié par ISF.

Mode jeu*4*5*6

Coupé Activé

Si le retard du signal vidéo se produit durant la lecture d'un appareil vidéo (c'est-à-dire une console de jeu), sélectionnez la source d'entrée correspondante et réglez le paramètre « Mode Jeu » sur « Activé ». Le retard diminuera mais en revanche la qualité de l'image sera réduite.

Mode film*4*6

Video:

La détention « Mode Film » n'est pas appliquée, et le signal d'entrée est traité comme une source vidéo.

Auto:

Détecte si le signal d'entrée est une vidéo ou un film. S'il s'agit d'un film, la conversion appropriée est appliquée.

L'ampli-tuner AV ajuste la source de l'image en la convertissant automatiquement en un signal progressif approprié et en reproduisant la qualité naturelle de l'image originelle.

Optimisation des contours*4*6

Coupé V Faible Moyen Haut

Grâce à ce paramètre, vous pouvez rendre l'image plus nette.

Réduction de bruit ^4*6

Coupé Faible Moyen Haut

Ce paramètre vous permet de réduire le bruit parasite apparaisant à l'écran. Sélectionnez le niveau de votre choix.

Mosquito NR\*4\*6\*7

Coupé Faible Moyen Haut

Avec la Réduction du Bruit Moustique, vous pouvez enlever le reflet ou le flou qui apparait parfois autour des objets dans l'image. Le bruit moustique peut être un problème avec du contenu MPEG excessivement compressé.

Coupé Faible Moyen Haut

Avec la Réduction du Bruit Aléatoire, vous pouvez enlever le bruit d'image intempestif, tel que le grain du film.

Bloc NR ^4*6*7

Coupé Faible Moyen Haut

Avec la Réduction du Bruit en forme de Bloc, vous pouvez enlever la déformation en bloc qui apparait parfois dans l'image. Le bruit en forme de bloc peut être un problème avec du contenu MPEG excessivement compré.

RÉSOLUTION*4*6*8

Inchangé:

Sélectionnez ce réglage pour transmettre la vidéo dans l'ampli-tuner AV à la même résolution et sans conversion.

Auto:

Sélectionnez ce réglage pour que l'ampli-tuner AV convertisse automatiquement les signaux vidéo à des résolutions prises en charge par votre téléviseur.

480p (480p/576p), 720p, 1080i, 1080p:

Sélectionnez la résolution de sortie de votre choix.

1080p/24:

Sélectionnez ce réglage pour une restitution en 1080p à 24 images par seconde.

Mise éch. sup. 4K :

Sélectionnez cette option pour une résolution de sortie quatre fois supérieure à 1080p. Selon la résolution prise en charge par votre téléviseur, le résultat sera de 3840 × 2160 ou de 4096 × 2160 pixels.

Vous pouvez spécifier la résolution de sortie des sorties HDMI et demander au ampli-tuner AV de convertir la résolution de l'image si cela est nécessaire pour s'adapter aux résolutions prises en charge par votre téléviseur.

Ce réglage n'est disponible que lorsque « Source » a été sélectionné dans la « Résolution » du paramètre « Sortie écran » (→ page 56).

LUMINOSITÉ+1*4*6

-50a0a+50

Ce paramètre vous permet de régler la luminosité de l'image. « -50 » correspond au plus sombre. « +50 » correspond au plus clair.

-50a0a+50

Ce paramètre vous permet de régler le contraste. « -50 » correspond au plus faible. « +50 » correspond au plus fort.

-50a0a+50

Ce paramètre vous permet de régler la température de couleur « -50 » et « +50 »

-50 à 0 à +50

Ce paramètre vous permet de régler la saturation. « -50 » correspond à la couleur la plus faible. « +50 » correspond à la couleur la plus forte.

Chaude

Normal

Froide

Ce paramètre vous permet de régler la température de couleur.

-3a0a+3

Grâce à ce paramètre, vous pouvez ajuster l'équilibre du signal de données de couleur R (rouge), G (vert) et B (bleu) de l'image entrante sur le signal de données de couleur de sortie.

Luminosité du rouge*4*6

-50a0a+50

Ce paramètre vous permet de régler la luminosité rouge de l'image. « -50 » correspond au plus sombre. « +50 » correspond au plus clair.

Contraste du rouge*4*6

-50a0a+50

Ce paramètre vous permet de régler le contraste rouge de l'image. « -50 » correspond au plus faible. « +50 » correspond au plus fort.

Luminosité du vert ^4*6

-50a0a+50

Ce paramètre vous permet de régler la luminosité verte de l'image. « -50 » correspond au plus sombre. « +50 » correspond au plus clair.

Contraste du vert*4*6

-50 a 0 a +50

Ce paramètre vous permet de régler le contraste vert de l'image. « -50 » correspond au plus faible. « +50 » correspond au plus fort.

Luminosité du bleu ^4*6

-50a0a+50

Ce paramètre vous permet de régler la luminosité bleue de l'image. « -50 » correspond au plus sombre. « +50 » correspond au plus clair.

Contraste du bleu*4*6

-50a0a+50

Ce paramètre vous permet de régler le contraste bleu de l'image. « -50 » correspond au plus faible. « +50 » correspond au plus fort.

Remarque

• « Réglage d'image » ne peut pas être utilisé si :
• le sélecteur d'entrée NET est sélectionné ou que
• « Sortie écran » est réglement sur « Sub » (→ pages 56). 1 Cette procédure peut également être effectuée à partir de la télécommande en utilisant l'installation rapide (→ page 50). ^ 2 Lorsqu'une source vidéo 3D est entrée, « Mode panoramique » est fixé sur « Plein » 3 Lorsque « Compatible métadonnées » est activé, (→ page 61), « Mode d'image » est fixé sur « Direct » 4 Si le paramètre « Mode d'image » n'est pas réglé sur « Sur mesure », ce paramètre ne peut être sélectionné. 5 Si le paramètre « Résolution » est réglé sur « Mise éch. sup. 4 K » (→ pages 56, 70), celui-ci est automatiquement réglé sur « Coupé ». 6 Appuyez sur CLR si vous souhaitez réinitialiser à la valeur par défaut. 7 Si le paramètre « Réduction de bruit » n'est pas réglé sur « Coupe », ce paramètre ne peut être utilisé. 8 Sur certains téléviseurs, aucune image ne s'affiche lorsque ce paramètre est réglé sur « Mise éch. sup. 4 K »

Sélecteur audio

ARC:

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT MAIN de l'amplificateur AV.*1

Grâce à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d'autres affectations.

HDMI:

Vous pouvez sélectionner ceci lorsque que l'entrée HDMI IN est affectée en tant que source d'entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme prioritaire.

COAXIAL:

Vous pouvez sélectionner ici lorsque que l'entrée COAXIAL IN est affectée en tant que source d'entrée. Si les entrées coaxiale et HDMI ont été affectées, l'entrée coaxiale est automatiquement sélectionnée comme une priorité.

OPTICAL:

Vous pouvez sélectionner ici lorsque que l'entrée OPTICAL IN est affectée en tant que source d'entrée. Si les entrées optique et HDMI ont été affectées, l'entrée optique est automatiquement sélectionnée comme une priorité.

Analogue:

L'ampli-tuner AV restitue toujours des signaux analogiques.

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Remarque

• Ce paramètre ne peut être sélectionné que pour une source d'entrée affectée en tant qu'entrée HDMI IN, COAXIAL IN ou OPTICAL IN.
• Ce paramètre ne peut pas être utilisé avec les sélecteurs d'entrée NET et USB.
• Lors de l'utilisation du Mode Whole House, « Sélecteur audio » est fixé sur « Analogique »
• « GAME2 » ne peut pas être utilisé avec le sélecteur d'entrée Analogue. *1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélectionur d'entrée TV/CD. Mais vous ne le pouvez pas si vous avez sélectionné « Coupe » dans le réglage de « Canal de retardour audio » (→ page 75).

Réglage fixe

Coupé:

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogique correspondante est utilisée à la place.

PCM:

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

DTS:

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas DTS, le voyant DTS clignote et aucun son n'est émis.

Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Sélecteur audio », vous pouvez spécifier le type de signal dans « Réglage fixe ». Normalement, l'ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS.

• Si le début des pistes d'une source PCM est coupé, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

Remarque

• Le réglage est réinitialisé à la valeur « Coupé » lorsque vous modifiez le réglage dans « Sélecteur audio »

Menu principal mode d'écoute préréglé

Vous pouvez affecter un mode d'écoute par défaut à chaque source d'entrée. Ce mode d'écoute pré-réglé sera sélectionné automatiquement lorsque vous sélectionnerez la source d'entrée. Par exemple, vous pouvez définir le mode d'écoute par défaut à utiliser avec les signaux d'entrée Dolby Digital. Vous pouvez sélectionner d'autres modes d'écoute pendant la lecture, mais le mode défini ici sera rétabli lorsque l'ampli-tuner AV sera mis en mode veille.

1 Utilisation du / pour sélectionner la source d'entrée que vous souhaitez régler, puis appuyez sur ENTER.

Le menu suivant apparait.

Mode d'écoute préréglé

BD/DVD

Analogue/PCM

Dernière validation

Source mono/multiplex

Dernière validation

Source 2 can.

Dernière validation

Dolby D/Dolby D Plus/TrueHD

Dernière validation

DTS/DTS-ES/DTS-HD

Dernière validation

Autre source multicanal

Dernière validation

Mode d'écoute par défaut pour les sources analogiques et PCM.

2 Utilisez / pour sélectionner le format de signal que vous voulez définir, puis / pour sélectionner un mode d'écoute.

Seuls les modes d'écoute pouvant être utilisés pour chaque format de signaux d'entrée peuvent être sélectionnés (→ pages 39 à 45).

L'option « Dernière validation » signifie que le mode d'écoute sélectionné sera le mode d'écoute sélectionné en dernier.

L'option « Décodage direct » signifie que le mode d'écoute en décodage direct (Dolby Digital, DTS, etc.) est sélectionné.

Remarque

• Pour le sélecteur d'entrée « TUNER », seul « Analogique » est disponible.
• Pour « NET » ou le sélecteur d'entrée « USB », seul « Numérique » est disponible.

■ Analog/PCM/Numérique

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute utilisé lorsqu'un signal audio analogue (CD, TV, LD, VHS, MD, platine disque, radio, cassette, cable, satellite, etc.) ou numérique PCM (CD, DVD, etc.) est lu.

Remarque

• Pour le sélecteur d'entrée « GAME2 », seul « PCM » est disponible. Source mono/multiplex

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute utilisé lorsqu'un signal audio numérique au format mono est lu (DVD, etc.).

Source 2 can.

Grâce à ce réglage, vous pouvez désigner le mode d'écoute à utiliser lorsque des sources numériques stéréo à 2 canaux (2/0), telles que Dolby Digital ou DTS, sont restituées.

Dolby D/Dolby D Plus/TrueHD

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute utilisé lorsque des signaux audio numériques Dolby Digital ou Dolby Digital Plus sont lus (DVD, etc.). Permet de spécifier le mode d'écoute par défaut pour les sources Dolby TrueHD, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

DTS/DTS-ES/DTS-HD

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsque des signaux audio numériques au format DTS ou DTS-HD High Resolution sont lus (DVD, LD, CD, etc.). Permet de spécifier le mode d'écoute par défaut pour les sources DTS-HD Master Audio, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

Autre source multicanaux

Ce réglage spécifique définit le mode d'écoute par défaut pour les sources PCM multicanaux à partir de « HDMI IN », tel que DVD-Audio, ainsi que les sources multicanaux DSD telles que CD super audio.

Réglage de volume

Affichage du volume

Absolu: La plage d'affichage est MIN, 0,5 à 99,5, MAX. Relatif(THX) :

La plage affichée est - dB -81.5dB a +18.0dB Ce paramètre permet deCHOISIR le mode d'affichage du niveau sonore.

La valeur absolue 82 équivaut à la valeur relative 0 dB.

Remarque

• Si la valeur absolue est réglée sur 82, « 82.0Ref » s'affiche à l'écran et le voyant THX clignote. Niveau de coupure

- dB10 ~dB (entièrement muet), -50dB à -10dB par pas de

Ce réglage permet de définir l'ampleur de la mise en sourdine de la sortie lorsque la fonction de mise en sourdine est utilisée (→ page 48).

Volume maximum

Coupé, 50 à 99 (affichage absolu) Coupé, -32dB à +17dB (affichage relatif)

Grâce à ce réglage, vous pouvez limiter le volume maximal.

Pour désactiver ce réglage, sélectionnez « Coupé »

Volume initial

Dernier, MIN, 1 à 99 ou MAX (affichage absolu) Dernier, - dB -81dB à +18dB (affichage relatif) Avec ce réglage, vous pouvez spécifier le réglage de volume à utiliser à chaque fois que l'ampli-tuner AV est allumé.

Pour utiliser le même volume sonore que celui qui était réglé sur l'ampli-tuner AV la dernière fois qu'il a été, sélectionnez « Dernier »

Le paramètre « Volume initial » ne peut être régé sur une valeur supérieure au réglage « Volume maximum ».

Niveau du casque

-12dB à 0dB à +12dB

Grâce à ce réglage, vous pouvez spécifier le volume du casque par rapport au volume principal. Cela est utile s'il existe une différence de volume entre vos enceintes et votre casque.

Affichage à l'écran

Activé Coupé

Ce réglage détermine si les détails des opérations s'affichent à l'écran lorsqu'une fonction de l'ampli-tuner AV est réglée.

Même si « Activé » est sélectionné, le détail des opérations peut ne pas s'afficher si la source d'entrée est raccordée à une entrée HDMI IN.

(Modèles nord-américains)

English, Deutsch, Français, Espagnol, Italiano, Netherlands, Svenska (Modèles européens) English, Deutsch, Français, Espagnol, Italiano, Netherlands, Svenska,

Ce réglage détermine la langue utilisée pour les menus de configuration OSD.

Économiseur d'écran

Grâce à ce paramètre, vous pouvez régler la durée avant que l'économiseur d'écran s'active. Une fois activé, l'économiseur d'écran s'éteindra et l'écran returnera à son état précédent, si l'ampli-tuner AV est opéré d'une quelconque manière.

Configuration du matériel

Menu principal Configuration du matériel

Unité de réglage am/fm (modèles pour l'amérique du nord)

Sélectionnez le pas en fréquence en fonction de votre région.

Unité de réglage AM (modèles européens)

10kHz: 9kHz:

Sélectionnez le pas en fréquence en fonction de votre région.

Pour que la synchronisation AM/FM fonctionne correctement, vous devez spécifier le pas en fréquence AM/FM utilisé dans votre région.

Remarque

• Si vous modifiez ce réglage, toutes les stations de radio préenregistrées seront supprimées.

HDMI contrôle(RIHD)

Coupé Activé

Activez ce réglage pour permettre aux appareils compatibles R1HD connectés par HDMI d'être commandés avec l'ampli-tuner AV (→ page 103).

Remarque

• Lorsque le paramètre est réglé sur « Active » et que le menu est fermé, le nom des appareils compatibles RIHD connectés et « RIHD On » s'affiche sur l'ampli-tuner AV. Search (nom) RIHDOn Quand l'ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player » ou « Recorder », etc. ( * s'affiche et indique le nombre d'appareils, lorsque plusieurs sont reçus).
• Lorsqu'un appareil compatible RHD est branché à l'ampli-tuner AV via un cable HDMI, le nom de l'appareil branché est affiché sur l'afficheur de l'ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l'aide de la télécommande de l'ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s'affiche sur l'ampli-tuner AV.
• Réglez-le sur « Coupé » si un appareil branché n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Si le fonctionnement n'est pas normal lorsque ce paramètre est réglé sur « Activé », réglez ce paramètre sur « Coupé »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé », la consommation en mode veille augmente légèrement. (Selon l'état du télévisueur, l'ampli-tuner AV entre en mode veille, comme d'habitude.)
• Le bouton RHD ne prend pas en charge HDMI OUT SUB. Utilisez HDMI OUT MAIN à la place.
• Quand l'équipement source est relié à la connexion RI, il peut mal fonctionner si «HDMI Contrôle(RIHD) » est réglé sur « Activé »

Transmission HDMI

Coupé BD/DVD, CBL/SAT, STB/DVR, GAME1, GAME2, PC, AUX, TV/CD, PHONO:

Sélectionne la source d'entrée pour laquelle la fonction HDMI Through est activée.

Dernier:

La fonction HDMI Through est activée sur la source d'entrée sélectionnée au moment du réglage de l'ampli-tuner AV en mode veille.

Lorsque la fonction HDMI Through est activée, que l'ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d'autres appareils via la sortie HDMI. L'indicateur HDMI sera faiblement allumé dans le mode Veille. Veuillez noter que l'indicateur ne peut pas s'allumer sous certaines conditions (→ page 55). Ce paramètre est fixé sur « Auto » automatiquement lorsque le paramètre « HDMI Contrôle(RIHD) » ci-dessus est réglé sur « Activé », résultat en une sélection automatique de la source d'entrée.

Remarque

• Seule la source d'entrée affectée à HDMI IN via « Entrée HDMI » est activée (→ page 57).
• La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée; cependant, il est possible de réduire la consommation électrique dans les cas suivants :
• Le téléviseur est en mode veille.
• Vous regardez un programme télévisé.
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Selon l'appareil raccordé, il est possible que la source d'entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ».
• Ce paramètre est automatiquement réglé sur « Coupé » lorsque le paramètre « HDMI Contrôle(RIHD) » ci-dessus est réglé sur « Coupé »

Sortie TV audio

Coupé Activé

Ce réglage détermine si les signaux audio reçus sont reproduits sur la sortie HDMI. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI et que vous souhaitez écouter un contenu audio à partir d'un appareil raccordé via les enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Coupé »

Remarque

• Si « Activé » est sélectionné et si l'audio peut être restitué par le téléviseur, les enceintes de l'ampli-tuner AV n'émettront aucun son. Dans ce cas, « TV Speaker » s'affiche à l'écran de l'ampli-tuner AV en appuyant sur DISPLAY.
• Quand « HDMI Contrôle(RIHD) » est réglé sur « Activé », ce paramètre est fixé sur « Auto »
• Lorsque Digital Processing Crossover Network est utilisé, ce paramètre n'est pas disponible.
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « Activé »
• Si « Sortie TV audio » ou « HDMI Contrôle(RIHD) » est réglé sur « Activé » et que vous écoutez via les enceintes de leur téléviseur (→ page 18), le fait d'allumer la commande de volume de l'ampli-tuner AV permet de restituer le son à partir des enceintes gauche et droite de l'ampli-tuner AV. Pour couper les enceintes de l'ampli-tuner AV, modifier les réglages de leur téléviseur ou coupez le son de l'ampli-tuner AV.
• Il n'est pas possible de modifier le mode d'écoute lorsque ce réglage est configuré sur « Activé » et que la source d'entrée n'est pas HDMI.

Canal de retour audio (ARC)

Coupé Auto:

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT MAIN de l'ampli-tuner AV.

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles ARC d'envoyer le flux audio sur HDMI OUT MAIN de l'ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d'entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC. Réglage par défaut : « - - - - »

Remarque

• Ce paramètre est fixé sur « --- » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Coupé »
• Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé » pour la première fois.
• Si vous réglez « Canal de retour audio » sur « Auto », le paramètre « Sélecteur audio » du sélecteur d'entrée TV/CD est automatiquement réglé sur « ARC » ( page 71).

Après avoir modifié les réglages de « HDMI Contrôle(RIHD) », « Transmission HDMI », ou « Canal de retour audio », coupez l'alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d'utilisation de tous les autres appareils branchés.

Synchronisation ievres

Coupé Activé

Cette fonction permet à l'ampli-tuner AV de corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarque

• Cette fonction n'est disponible que si vous téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.

Ces paramètres s'appliquent à «InstaPrevue» du menu HOME (→ page 46) et spécifique l'affichage de prévisualisation du flux vidéo HDMI.

Sous-fenêtre

Multi:

Affiche toutes les vignettes de prévisualisation en même temps.

Unique:

Affiche les vignettes de prévisualisation une par une.

Avec ce réglage, vous pouvez régler le nombre de vignettes de prévisualisation à afficher.

Position

(avec « Sous-Fenêtre » réglé sur « Multi »)

Haut, Bas, Left, Right

(avec « Sous-Fenêtre » réglée sur « Unique »)

Supérieur gauche, Supérieur droit, Inférieur gauche, Inférieur droit

Avec ce réglage, vous pouvez régler le nombre de vignettes de prévisualisation sur l'écran du téléviseur.

Remarque

• Selon les signaux vidéo, il est possible que l'image ne soit pas restituée correctement sur les vignettes de prévisualisation d'InstaPrevue.

Mise en veille automatique

Coupé Activé

Lorsque « Mise en veille automatique » est réglé sur « Activé », l'ampli-tuner AV se met automatiquement en mode veille si aucune opération n'est effectuée pendant 30 minutes sans signal d'entrée audio ni vidéo.

« Auto Standby » s'affiche à l'écran de l'ampli-tuner AV et sur l'OSD 30 secondes avant que la fonction de veille automatique ne se déclenche.

Réglage par défaut: Activé (modèles européens), Désactivé (modèles pour l'Amérique du Nord)

Remarque

• Lorsqu'elle est réglée sur « Active », la fonction de mise en veille automatique peut s'activer pendant la lecture de certaines sources.
• La fonction de veille automatique ne fonctionne pas lorsque la zone 2/3 est activée.

Réseau

Après avoir modifié les paramètres réseau, vous devez confirmer les modifications en exécutant

Sauvegarder

Cette section explique comment configurer manuellement les réglages réseau de l'ampli-tuner AV.

Si le serveur DHCP de votre routeur est activé, vous ne devez modifier aucun de ces réglages, car l'ampli-tuner AV est réglé par défaut pour utiliser DHCP pour se configurer automatiquement (DHCP est réglé sur « Activé »). Cependant, si le serveur DHCP de votre serveur est désactivé (si vous utilisez des adresses IP statiques par exemple), vous devrez configurer vous-même ces réglages. Dans ce cas, il est nécessaire de connaître le fonctionnement du réseau Ethernet.

Qu'est-ce que le protocole DHCP ?

DHCP (Dynamic Host Configuration Protocol) est un protocole utilisé par les routeurs, les ordinateurs, l'amplificateur AV et d'autres appareils pour se configurer eux-mêmes automatiquement dans un réseau.

Qu'est-ce que le DNS ?

Le système de nombres de Domaine DNS (Domain Name System) traduit les nombres de domaine en adresses IP. Lorsque vous saississez un nom de domaine, par exemple www.onkyousa.com dans votre navigateur web, avant d'accéder à ce site, votre navigateur utilise le DNS pour traduire ce nom en adresse IP, dans ce cas 63.148.251.142.

Adresse MAC

Ceci est l'adresse MAC (Media Access Control) de l'ampli-tuner AV. Cette adresse ne peut pas être modifiée.

Activé Désactivé

Ce paramètre définit si l'ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement les réglages de son adresse IP, de son masque de sous-réseau, de sa passerelle et de son serveur DNS.

Remarque

• Si vous sélectionnez « Désactivé », vous nevez configurer manuellement les paramètres « Adresse IP », « Masque de sous-réseau », « Passerelle » et « Serveur DNS »

Adresse IP

Classe A:

$$ \ll 1 0. 0. 0. 0 \gg \mathrm {a} \ll 1 0. 2 5 5. 2 5 5. 2 5 5 \gg $$

Classe B:

$$ \ll 1 7 2. 1 6. 0. 0 \gg \mathrm {a} \ll 1 7 2. 3 1. 2 5 5. 2 5 5 \gg $$

Classe C:

$$ \ll 1 9 2. 1 6 8. 0. 0 \gg \mathrm {a} \ll \ll 1 9 2. 1 6 8. 2 5 5. 2 5 5 \gg $$

Saisissez une adresse IP statique fournie par votre fournisseur d'accès Internet.

La plupart des routeurs utilisent des adresses IP de classe C.

Masque de sous-réseau

Saisissez l'adresse de masque de sous-réseau fournie par votre fournisseur d'accès Internet (en général 255.255.255.0).

Passerelle

Saisissez l'adresse de passerelle fournie par votre fournisseur d'accès Internet.

Serveur DNS

Saisissez l'adresse du serveur DNS fournie par votre fournisseur d'accès Internet.

URL du proxy

Pour utiliser un serveur proxy, saisissez son URL ici.

Port proxy

Si vous utilisez un serveur proxy, saisissez un numéro de port proxy ici.

Veille réseau

Activé Coupé

Ce paramètre active ou désactive le contrôle du réseau. Lorsqu'il est activé, l'indicateur NET sera faisement-allumé pendant que l'ampli-tuner AV est en mode veille. Veuillez noter que l'indicateur ne peut pas s'allumer sous certaines conditions ( page 55).

Remarque

• Lorsque ce paramètre est réglé sur « Active », la consommation en mode veille augmente légèrement.

Avis de mise à jour

Activé

Désactivé

Lorsque ce paramètre est activé, vous serez avisé si une mise à jour du micrologiciel via le réseau est disponible.

Remarque

• Choisir « Ne plus me le rappeler » sur la fenêtre de notification changera ce paramètre sur « Désactivé » (→ page 22).
• Pour toute information complémentaire sur le réglage de l'alimentation, voir « La fenêtre « Mise à jour du firmware disponible » s'affiche. » (→ page 22).

Configuration initiale

Si vous avez ignoré l'assistant d'installation initiale, par exemple lors de la première utilisation, vous pouvez y accéder ici.

Consultez « Configuration initiale » (→ page 23).

ID de la télécommande

1,2 ou 3

Lorsque plusieurs appareils Onkyo sont utilisés dans la même démarche, leurs codes d'identification à distance peuvent se chevaucher. Pour différencier l'ampli-tuner AV des

autres appareils, vous pouvez modifier son code d'identification à distance de « 1 » à « 2 » ou « 3 »

Remarque

• Si vous modifiez le code d'identification à distance de l'amplificateur AV, n'oubliez pas d'enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

Modification du code d'identification de la télécommande

1 Tout en maintenant enfoncé le bouton RECEIVER, pressez et maintenez enfoncé SETUP jusqu'à ce que RECEIVER s'allume (pendant 3 secondes environ). 2 Utilisez les boutons numérotés pour saisir le code d'identification 1, 2 ou 3. RECEIVER clignote deux fois.

Télécommande mode configuration

Consultez « Recherche des codes de télécommande » (→ page 83).

Verrouillage

Grâce à ce réglage, vous pouvez protéger vos réglages en verrouillant les menus de configuration.

Configuration

Verrouille Déverrouille

Lorsque « Verrouillé » est sélectionné, les menus de configuration sont verrouillés et vous ne pouvez modifier chaque réglage.

Multi zone

Outre la pièce d'écoute principale, vous pouvez également bénéficier de la lecture dans une autre pièce, en d'autres termes en Multi Zone. Vous pouvez en outre sélectionner une source différente pour chaque pièce.

Réalisation des branchements multi zone

Vous pouvez raccorder les enceintes de la zone des deux façons suivantes :

1. Branchez-les directement sur l'ampli-tuner AV.
2. Branchez-les à un amplificateur supplémentaire.

Branchement direct des enceintes de la zone à l'ampli-tuner AV

Cette configuration vous permet de sélectionner différentes sources pour la pièce principale et la Zone 2/3. Cette fonction s'appelle Zone Amplifiée, car les enceintes de la Zone 2/3 sont amplifiées par l'ampli-tuner AV.

Pour utiliser cette configuration, vous devez activer le paramètre Zone 2/3 amplifiée (→ page 58).

Remarque

• Dans cette configuration, le volume de la zone 2/3 est commandé par l'ampli-tuner AV.
• Lorsque la fonction Zone 2 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 5.1 canaux.
• Lorsque la fonction Zone 3 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 3.1 canaux.

Sortie enclenchement 12V

Lorsque la Zone 2/3 est activée, la sortie de la prise 12V TRIGGER OUT monte (+12 V et 150 mA maxi pour la Zone 2, +12 V et 25 mA maxi pour la Zone 3). Si cette prise est branchée à l'entrée 12 volts d'un appareil en Zone 2/3, l'appareil s'allumera et s'arrêtera quand l'amplitude AV active ou désactive la Zone 2/3.

Branchement des enceintes de la zone sur un amplificateur supplémentaire

Cette configuration permet une lecture avec un son 7.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2/3.

Remarque

• Le volume de la zone 2/3 doit être réglé sur l'amplificateur de la zone 2/3.

Conseil

• La fonction Whole House Mode permet de partager la source d'entrée de la pièce principale avec le Multi Zone ( page 48). Pour activer la Zone 2/3 et sélectionner une source d'entrée, presse le bouton ZONE 2 ou ZONE 3 puis presse un bouton de selector d'entrée dans les huit secondes qui suivent. La zone 2/3 s'active, le voyant Z2 ou Z3 s'allume sur l'écran de l'ampli-tuner AV.

Conseil

• La sortie de l'enclement correspondante monte (+12V)

Pour sélectionner la bande AM ou FM, appuyez plusieurs fois sur le sélection d'entrée TUNER et sur ZONE 2 ou ZONE 3.

Pour sélectionner la même source que la pièce principale, appuyez à deux reprises sur ZONE 2 ou ZONE 3. « Zone 2 Selector: Source » ou « Zone 3 Selector: Source » s'affiche sur l'écran de l'ampli-tuner AV.

2 Pour désactiver la Zone 2/3, appuyez sur la touche ZONE 2 ou ZONE 3. L'indicateur Z2/Z3 clignote à l'écran de l'ampli-tuner AV. Appuyez sur OFF. La zone est désactivée.

Conseil

• La sortie de l'enclenchement correspondante descend (0 volts).

Utilisation sur la télécommande

Pour contrôler la zone 2/3, vous devez d'abord appuyer sur ZONE de la télécommande.

Le bouton ZONE devient rouge quand la Zone 2 est activée et vert quand la Zone 3 est activée.

1 Appuyez sur ZONE, pointez ensuite la télécommande vers l'ampli-tuner AV et appuyez sur RECEIVER.

La zone 2/3 s'active, le voyant Z2 ou Z3 s'allume sur l'écran de l'ampli-tuner AV.

Conseil

• La sortie de l'enclenchement correspondante monte (+12V)

suivre

2 Pour sélectionner une source d'entrée pour la zone 2/3, appuyez plusieurs fois sur ZONE ou INPUT SELECTOR.

Pour sélectionner la bande AM ou FM, appuyez à plusieurs reprises sur le selecteur d'entrée TUNER et ZONE.

3 Pour désactiver la Zone 2/3, appuyez sur ZONE à plusieurs reprises, puis sur ○ RECEIVER.

La zone est désactivée.

Conseil

• La sortie de l'enclement correspondante descend (0 volts).

Réglage du volume pour les zones

Utilisation sur la télécommande

1 Appuyez à plusieurs reprises sur ZONE. 2 Utilisez le VOL △ / ▽. ■ Utilisation de l'ampli-tuner AV

1 Appuyez sur ZONE 2 ou sur ZONE 3 (l'indicateur Z2/Z3 clignote à l'écran de l'ampli-tuner AV). 2 Utilisez le MASTER volume dans les 8 secondes.

Si vos enceintes de la Zone 2/3 sont raccordées à un récepteur ou à un amplificateur intégré situé dans la Zone 2/3, utilisez sa fonction de contrôle du volume pour régler le volume.

Activation du mode sourdine dans les zones

■ Utilisation sur la télécommande

1 Appuyez sur ZONE à plusieurs reprises, puis sur MUTING.

Conseil

• Pour désactiver la mise en sourdine, appuyez sur « ZONE », puis à nouveau sur « MUTING ». Le mode sourdine peut également être désactivé en réglant le volume.

Remarque

• Seul le son des sources d'entrée analogiques est restitué par les bornes d'enceintes ZONE 2/3 LINE OUT et FRONT WIDE/ZONE 2 L/R, FRONT HIGH/ZONE 3 L/R. Le son des sources d'entrée numériques n'est pas restitué. Si aucun son n'est restitué lorsqu'une source d'entrée est sélectionnée, assurez-vous qu'elle est raccordée à une entrée analogue.
• Vous ne pouvez pas sélectionner des stations AM ou FM différentes dans la pièce principale et la Zone 2/3. La même station AM/FM sera diffusée dans chaque pièce. À savoir, si une station FM est sélectionnée dans la pièce principale, cette station sera également diffusée dans la Zone 2/3.
• Si vous avez sélectionné NET ou USB comme sélection d'entrée, le dernier sélectionné est configuré pour la pièce principale et la zone 2/3.
• Quand la Zone 2/3 est activée et que son sélecteur d'entrée est sélectionné, la consommation électrique en voie augmente légèrement.
• Lorsque la Zone 2/3 est activée, les fonctions RI ne sont pas disponibles.
• Lors du réglage de l'ampli-tuner AV en mode veille lorsque la Zone 2/3 est active, le voyant Z2 ou Z3 s'allume de manière atténuée.
• L'activation des Zones dans la pièce principale lorsque le mode d'écoute est réglé sur Pure Audio commute automatiquement sur Direct. « GAME2 » ne peut pas être précisée en tant que sources d'entrée pour la Zone 2/3.
• Lorsque « GAME2 » est la source d'entrée de la pièce principale et que la zone 2/3 est configurée pour partager la même source, aucun son n'est produit depuis la zone 2/3.
• Même si vous appuyez à plusieurs reprises sur ZONE pour sélectionner les zones, la première sélection de la zone sera

retenue une fois que vous passez à d'autres appareils en pressant sur d'autres REMOTE MODE après avoir appuyé sur ZONE.

Utilisation de la télécommande dans la zone et kits de commande multi-pièces

Pour commander l'ampli-tuner AV à l'aide de la télécommande lorsque vous êtes dans la Zone, vous avez besoin d'un kit de télécommande multi-pièces du commerce pour chaque Zone. - Les kits multi-pièces sont produits par Niles et Xantech. Ces kits peuvent également être utilisés quand il n'y a pas de visibilité directe vers le capteur distant de l'ampli-tuner AV, lorsqu'il est placé dans une armoire par exemple.

Utilisation d'un kit multi-pièces avec la zone

Dans cette configuration, le récepteur IR dans la Zone détecte les signaux infrarouges de la télécommande et les achemine à l'ampli-tuner AV dans la pièce principale par l'intermédiaire du bloc de raccordement.

Le câble à minifiche provenant du bloc de raccordement doit être branché à la prise IR IN de l'ampli-tuner AV, comme indiqué ci-dessous.

Depuis le bloc de raccordement

Circulation des signaux

Utilisation d'un kit multi-pièces avec une armoire

Dans cette configuration, le récepteur IR détecte les signaux infrarouges de la télécommande et les achemine à l'ampli-tuner AV placé dans l'armoire par l'intermédiaire du bloc de raccordement.

Utilisation d'un mit multi-pièces avec d'autres appareils

Dans cette configuration, un émetteur IR est branché à la prise IR OUT de l'ampli-tuner AV et placé devant le capteur de télécommande de l'autre appareil. Les signaux infrarouges reçus au niveau de la prise IR IN de l'ampli-tuner AV sont acheminés à l'autre appareil par l'intermédiaire de l'émetteur IR. Les signaux captés par le capteur de télécommande de l'ampli-tuner AV ne sont pas émis.

L'émetteur IR doit être branché à la prise IR OUT de l'ampli-tuner AV, comme indiqué ci-dessous.

Depuis le bloc de raccordement

Utilisation de la station d'accueil onkyo

La station d'accueil est vendue séparément. Les modèles vendus sont différents en fonction de la région.

Pour les informations les plus récentes sur les appareils de la station d'accueil Onkyo, visitez le site Web Onkyo à l'adresse : http://www.onkyo.com

Avant d'utiliser des appareils de la station d'accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d'Apple. Pour les modèles d'iPod/iPhone pris en charge, consultez le manuel d'instructions de la station d'accueil Onkyo.

Station d'accueil RI

Grâce à la station d'accueil RI, vous pouvez facilement diffuser de la musique enregistrée sur votre iPod/iPhone, ainsi que regarder des diaporamas et des vidéos de l'iPod/iPhone sur votre téléviseur. En outre, l'affichage à l'écran (OSD) vous permet d'afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone dans le confort de votre canapé. Vous pouvez même utiliser la télécommande de l'ampli-tuner AV pour actionner votre iPod/iPhone.

Remarque

• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'ampli-tuner AV pour la première fois (→ page 84).
• Raccordez la station d'accueil RI à l'ampli-tuner AV au moyen d'un câble RI (→ page 20).
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• Réglez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 47).

Fonction du système

Selon le modèle et la version de votre iPod/iPhone, certaines des opérations connexes pourraient ne pas fonctionner.

Système activé

Lorsque vous allumez l'ampli-tuner AV, la station d'accueil RI et l'iPod/iPhone s'allument automatiquement. En outre, lorsque la station d'accueil RI et l'iPod/iPhone sont allumés, il est possible d'allumer l'ampli-tuner AV en appuyant sur SOURCE.

Mise en marche automatique

Si vous appuyez sur la touche (lecture) de la télécommande alors que l'ampli-tuner AV est en veille, l'ampli-tuner AV s'allume automatiquement et sélectionne votre iPod/iPhone comme source d'entrée, et ce dernier commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone alors que vous écoutez une autre source d'entrée, l'ampli-tuner AV sélectionne automatiquement l'entrée à laquelle la station d'accueil RI est raccordée.

Autres opérations à distance

Vous pouvez utiliser la télécommande fournie avec l'ampli-tuner AV pour commander les autres fonctions de l'iPod/iPhone. La fonctionnalité disponible dépend de l'ampli-tuner AV.

Remarque

• Si vous utilisez votre iPod/iPhone avec d'autres accessoires, il est possible que la détection de lecture de l'iPod/iPhone ne fonctionne pas.
• Il est possible que la fonction System On ne soit pas opérationnelle selon la station d'accueil RI.

Alarme de l'ipod

Si vous utilisez la fonction d'alarme de votre iPod pour démarrer la lecture, l'ampli-tuner AV s'allume à l'heure spécifiée et sélectionne automatiquement votre iPod comme source d'entrée.

Remarque

• Cette opération connexe ne fonctionne pas lorsqu'une vidéo est lue ou si le son réglé pour l'alarme est un son intégré (Bip).
• Cette opération connexe ne fonctionnera pas avec les modèles sur lesquels les fichiers musicaux ne peuvent pas être utilisées pour régler le son de l'alarme.

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'ampli-tuner AV pour ajuster le volume de la lecture.
• Lorsque votre iPod/iPhone se trouve dans la station d'accueil RI, sa commande de volume n'a peu d'effet.
• Si vous ajustez la commande du volume de votre iPod/iPhone alors qu'il se trouve dans la station d'accueil RI, veillez à ce qu'il ne soit pas réglé trop fort avant de rebrancher votre casque.

Commande de votre ipod/iphone

En appuyant sur le bouton REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod/iPhone placé sur votre station d'accueil à l'aide des boutons décrits plus loin dans cette section.

Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » (→ page 84).

Consultez le manuel d'utilisation de la station d'accueil pour plus d'informations.

Station d'accueil RI

• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• SOURCE peut ne pas fonctionner avec un code de télécommande (sans RI). Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Avec la commande RI

Effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI). - Régalez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 47).

Sans la commande RI

Vous devez tout d'abord saisir le code de télécommande 82990 (→ page 85).

Appuyez tout d'abord sur le bouton REMOTE MODE correspondant.

Fonctionnement de la station d'accueil

Boutons disponibles
①	TOP MENU*1	⑤	DISPLAY*2
②	▲/▼/▲/▼, ENTER	⑥	◎SOURCE*3
	PLAYLIST ▲/▼	⑦	MUTING
③	▲, II, III, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲	⑧	ALBUM +/-
		⑨	VOL ▲/▼
④	REPEAT	⑩	MENU
	RANDOM	⑪	MODE*4

4 Mode reprise

• Avec certains modèles d'iPod/iPhone, certaines générations de modèle et stations d'accueil, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod/iPhone, consultez le manuel d'instructions de la station d'accueil. 1 TOP MENU fonctionne comme le bouton Mode lorsqu'il est utilisé avec la station d'accueil DS-A2 RI. 2 DISPLAY permet d'activer le rétro-éclairage pendant quelques secondes. *3 Ce bouton ne permet pas d'éteindre ou d'allumer la station d'accueil RI Onkyo DS-A2 ou DS-A2X. Il se peut également que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternatively. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà étant, il le reste lorsque la télécommande transmet la commande d'extinction.

Avec la fonction reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod/iPhone de la station d'accueil Onkyo DS-A2 RI.

Commande d'autres appareils

Vous pouvez également utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils audiovisuels. Cette section explique comment saisir le code de télécommande d'un appareil que vous souhaitez contrôler : lecteur DVD, téléviseur, CD, etc.

Consultez « Apprentissage des commandes » pour apprendre les commandes directement depuis la télécommande d'un autre appareil (→ page 88).

Consultez la section « Utilisation des macros normales » pour la programmation ACTIVITIES, afin d'élaborer une série d'actions pour la télécommande (→ page 89).

Codes de télécommande préprogrammés

Les boutons REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

BD/DVD Lecteur Blu-ray Onkyo ( page 86)

TV/CD Lecteur CD Onkyo ( page 85)

STB/DVR Apple TV

Recherche des codes de télécommande

Vous pouvez rechercher le code de télécommande approprié dans le menu de configuration OSD.

Vous devez brancher votre téléviseur sur la sortie HDMI (HDMI OUT MAIN) pour effectuer les réglages à l'écran suivants.

1 Appuyez sur RECEIVER, puis sur HOME. 2 Utilisez pour sélectionner « Setup », puis appuyez sur ENTER. 3 Utilisez / pour sélectionner « Config. de la télécommande », puis appuyez sur ENTER. 4 Utilisez / pour sélectionner « Télécommande Mode Configuration », puis appuyez sur ENTER. 5 Utilisez / pour sélectionner un mode distant, puis appuyez sur ENTER.

Le menu de sélection de catégorie apparait.

6 Utilisez / pour sélectionner une catégorie, puis appuyez sur ENTER.

L'écran de saisie de la marque apparait.

7 Utilisez / / pour sélectionner un caractère, puis appuyez sur ENTER.

Répétez cette étape pour les trois premiers caractères du nom de la marque.

Lorsque vous avez saisi le troisième caractère, sélectionnez « Search », puis appuyez sur ENTER.

Une liste de noms de marque est récupérée.

Si vous ne trouvez pas la marque de votre choix :

Utilisez pour sélectionner « Not Listed », puis appuyez sur ENTER.

L'écran de saisie de la marque apparait.

8 Utilisez △ / ▽ pour sélectionner une marque, puis appuyez sur ENTER.

Un code de télécommande avec ses instructions s'affiche. Suivez la procédure.

9 Si vous pouvez commander l'appareil, utilisez / pour sélectionner « OK », puis appuyez sur ENTER.

Le menu de configuration OSD revient à l'affichage frontal du « Télécommande Mode Configuration »

Si vous ne pouvez pas commander l'appareil, utilisez / pour sélectionner « Essayer le code suivant », puis appuyez sur ENTER.

Le code suivant apparait.

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

1 Recherche le code de télécommande approprié dans la liste des Codes de télécommande. Les codes sont classés par catégorie (ex.: lecteur DVD, téléviseur, etc.). 2 Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton DISPLAY (pendant environ 3 secondes). Le bouton REMOTE MODE s'allume.

Remarque

• Les codes de télécommande ne peuvent pas être entrés pour RECEIVER et le bouton multi zone.
• Seuls les codes de télécommande de téléviseurs peuvent être entrés pour TV.
• À l'exception de RECEIVER, TV et du bouton multi zone, vous pouvez affecter des codes de télécommande de n'importe quelle catégorie pour les boutons REMOTE MODE. Cependant, ces boutons font également office de bouton de selector d'entrée ( page 25) : par conséquent, CHOISSEZ un bouton REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder l'appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, CHOISSEZ TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le bouton REMOTE MODE clignote deux fois. Si le code de télécommande n'a pas été saisi correctement, le bouton REMOTE MODE ne clignote qu'une seule fois.

Remarque

• Bien que les codes de télécommande fournis soient corrects au moment de l'impression de la liste, ils sont susceptibles d'être modifiés.

Reconfiguration des boutons de couleur

Vous pouvez changer la configuration des boutons de couleur, avec lesquels les boutons REMOTE MODE sont préconfigurés.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez programmer, appuyez et maintenez enfoncé A (rouge) jusqu'à ce que le témoin REMOTE MODE s'allume (au bout de 3 secondes environ).

Vous pouvez changer les boutons de couleur pour les appareils dont les codes appartiennent aux catégories de la liste des codes de la télécommande (lecteurs de BD/DVD, téléviseurs, décodeurs numériques, etc).

2 Dans les 30 secondes, appuyez sur les boutons de couleur dans l'ordre dans lequel vous pouvez les reconfigurer.

Les pressions des boutons sont affectées à chaque bouton de la gauche vers la droite. Le témoin REMOTE MODE clignote deux fois, ce qui indique que la série a été attribuée avec succès. Si la série n'est pas attribuée correctement, le témoin REMOTE MODE ne clignotera qu'une seule fois lentement.

Conseil

• Pour réinitialiser les boutons REMOTE MODE aux réglages par défaut, voir « Réinitialisation des boutons de REMOTE MODE » (→ page 85).

Remarque

• Si un bouton différent des boutons de couleur est pressé, l'opération est annulée.
• Cette opération ne peut pas être exécutée pendant que l'ampliteur AV est en mode récepteur ou quand la ZONE 2/3 est active.

Codes de télécommande pour les appareils onkyo raccordés via RI

Les appareils Onkyo raccordés via RI se commandent en pointant la télécommande vers l'ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un cable R1 et d'un cable audio analogique (RCA).

Consultez « Raccordement d'appareils Onkyo R1 » pour toute information complémentaire (→ page 20).

2 Saisissez le code de télécommande approprié pour le bouton REMOTE MODE en vous reportant à la section précédente.

42157:

Platine à cassette Onkyo avec RI

81993:

Station d'accueil Onkyo avec RI

3 Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l'ampli-tuner AV et faites fonctionner l'appareil.

Commande de l'appareil onkyo sans rl

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants :

30627:

Lecteur DVD Onkyo sans RI

71817:

Lecteur CD Onkyo sans RI

32900/33100/33500

Lecteur Blu-ray/DVD Onkyo

32901/33104/33504

Lecteur HD DVD Onkyo

70868:

Enregistreur de MD Onkyo sans RI

71323:

Graveur CD Onkyo sans R

82990:

Station d'accueil Onkyo sans RI

Réinitialisation des boutons de REMOTE mode

Vous pouvez réinitialiser un bouton REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez réinitialiser, maintenez enfoncé HOME jusqu'à ce que le témoin REMOTE MODE s'allume (au bout de 3 secondes environ). 2 Patientez 30 secondes, puis pressez à nouveau le bouton REMOTE MODE.

Le bouton REMOTE MODE clignote deux fois, ce qui indique que le bouton a été réinitialisé.

Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code préprogrammé est rétabli.

Remarque

• La commande d'apprentissage est également réinitialisée.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en maintenant enfoncé le bouton RECEIVER, presse et maintiens enfoncé HOME jusqu'à ce que RECEIVER brille (pendant 3 secondes environ). 2 Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

RECEIVER clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

En appuyant sur le bouton REMOTE mode

préprogrammé avec le code de télécommande de votre appareil, vous pouvez commander votre appareil Onkyo comme indiqué ci-dessous.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, consultez « Saisie des codes de télécommande préprogrammés » ( page 84).

Commande d'un téléviseur

TV est préprogrammée avec le code de télécommande permettant de contrôler un téléviseur compatible

RHD*1 (limité à certains modèles). Le téléviseur doit être capable de recevoir les signaux de la télécommande via une liaison RHD et il doit être raccordé à l'amplificateur AV via une connexion HDMI. Si la commande de votre téléviseur via RHD ne fonctionne pas correctement, programmez le code de télécommande de votre téléviseur dans TV et utilisez la télécommande de votre téléviseur pour commander ce dernier. Utilisez les codes de télécommande suivants :

11807/13100/13500

Téléviseur avec RIHHD

Commande d'un apple tv

En programmant la télécommande fournie avec le code de télécommande approprié, vous pouvez l'utiliser pour faire fonctionner votre Apple TV.

Utilisez les codes de télécommande suivants :

02615:

Apple TV

Commander un périphérique mobile, compatible MHL

En programmant la télécommande fournie avec le code de télécommande approprié, vous pouvez l'utiliser pour faire fonctionner votre périphérique mobile, compatible MHL. Raccordez votre appareil mobile compatible MHL à la prise AUX INPUT MHL. Nous vous recommendons de programmer le code de télécommande sur le bouton AUX.

Utilisez les codes de télécommande suivants :

33101:

Périmètre mobile, compatible MHL

32910:

Périphérique mobile, compatible MHL

Remarque

• Il est impossible de garantir un fonctionnement fiable avec certains périphériques mobiles.

Commande d'un lecteur blu-ray/dvd, HD DVD ou d'un graveur DVD

BD/DVD est préprogrammé avec le code de télécommande permettant de contrôler un appareil compatible RHD*1 (limité à certains modèles). L'appareil doit être capable de recevoir les signaux de la télécommande via une liaison

RiHD et il doit être raccordé à l'ampli-tuner AV via une connexion HDMI.

Utilisez les codes de télécommande suivants :

32910/33101/33501/31612

Lecteur Blu-ray/lecteur DVD avec RHD

*1 Le RUIHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Fonctionnement du téléviseur

Boutons disponibles
1	®, INPUT, TV VOL ▲/▼	7) Numéro : 1 à 9, 0
2	GUIDE	Numéro : +10*1
3	▲/▼/▲/▲ ENTER	8) DISPLAY
		10) MUTING
4	SETUP	11) CH +/-
5	▲, II, I, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲+1	12) PREV CH
		13) RETURN
6	A (Rouge)*1	14) CLR
	B (Vert)*1
	C (Jaune)*1
	D (Bleu)*1

Fonctionnement du lecteur blu-ray/lecteur HD DVD

Boutons disponibles
②	TOP MENU	⑦ Numéro: 1 à 9,0
③	▲/▼/▲ ENTER
		Numéro: +10+1
		⑧ DISPLAY
④	SETUP	⑨ SOURCE
⑤	▶, II, ■, ▲, ▲▶, ▲↓, ▲→↑	⑩ MUTING
		⑪ CH +/-
⑥	A (Rouge)
		DISC +/-
	B (Vert)	⑫ MENU
	C (Jaune)	⑬ RETURN
	D (Bleu)	⑭ CLR

Fonctionnement du lecteur dvd/graveur de DVD

Boutons disponibles
②	TOP MENU	⑦	Numéro : 1 à 9,0
③	▲/▼/▲ ENTER		Numéro : +10*1
		⑧	DISPLAY
④	SETUP	⑨	SOURCE
⑤	▲, , , , , ,▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, △▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▼▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▲▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▵▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▷▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▹▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▝▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▸▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▆▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▔▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▰▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▉▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▶▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▽▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▍▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, █▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▾▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▮▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▭▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▿▲, ▱▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼●▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼■▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼✓▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▽▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◆◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇ ◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇♦◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇✘△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△Δ△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△△

Fonctionnement du magnétoscope/magnétoscope numérique

Boutons disponibles
②	GUIDE	⑧	DISPLAY
③	▲/▼/▲ ENTER	⑨	SOURCE
		10	MUTING
④	SETUP	11	CH +/-
⑤	▲, II, , ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲,	12	PREV CH
		13	RETURN
⑦	Numero : 1 à 9, 0	14	CLR
	Numero : +10

Fonctionnement de la platine à cassette

Boutons disponibles
⑤	▲, < (lecture inversée), ▲, △, △, △, △, △	◎SOURCE
		10 MUTING

Fonctionnement du récepteur/décodeur cable/satellite

Boutons disponibles
②	GUIDE	⑦	Numéro : 1 à 9,0
③	▲/▼/▲ ENTER		Numéro : +10
		⑧	DISPLAY
④	SETUP	⑨	SOURCE
⑤	▶, ↓, ↕, ←, →, ↕, ↕, →	⑩	MUTING
		⑪	CH +/-
⑥	A (Rouge)	⑫	PREV CH
	B (Vert)	⑬	RETURN
	C (Jaune)	⑭	CLR
	D (Bleu)

Fonctionnement du lecteur cd/graveur de cd/enregistreur de MD

Boutons disponibles
③	▲/▼/< ENTER	⑦	Numéro: 1 à 9,0
			Numéro: +10
④	SETUP	⑧	DISPLAY
⑤	▶, ⇌, ⇟, ⇐, ⇑, ⇔, ⇕, ⇋, ⇑	⑨	◎SOURCE
		⑩	MUTING
⑥	SEARCH	⑪	DISC +/-
	REPEAT	⑭	CLR
	RANDOM
	MODE

Remarque

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voire ne pas fonctionner du tout.
• Consultez « Commande de votre iPod/iPhone » pour le fonctionnement de l'iPod/iPhone (→ page 82). *1 La fonction RiHD n'est pas prise en charge. Le RiHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI.

Apprentissage des commandes

La télécommande de l'ampli-tuner AV peut apprendre les commandes d'autres télécommandes. En transmettant par exemple la commande de lecture de la télécommande depuis votre lecteur CD, la télécommande fournie peut l'apprendre et reproduire exactement la même commande lorsque son est pressé en mode distant CD.

Ceci est utile quand vous avez entré le code de télécommande correct ( page 84) mais que certains boutons ne fonctionnent pas correctement.

1 Tout en maintenant enfoncé le bouton REMOTE MODE pour le mode dans lequel vous souhaitez utiliser la commande, pressez et maintenez enfoncé °RECEIVER jusqu'à ce que le bouton REMOTE MODE s'allume (3 secondes environ). 2 Sur la télécommande fournie, pressez le bouton sur lequel vous pouvez affecter la nouvelle commande. 3 Pointez les télécommandes face à face, à une distance d'environ 10 cm, puis pressez et maintenez enfoncé le bouton dont vous souhaitez accuperir la commande jusqu'à ce que le bouton REMOTE MODE clignote.

Si l'apprentissage de la commande a réussi, le bouton REMOTE MODE clignote deux fois.

4 Pour apprendre plus de commandes, répétez les points 2 et 3.

Pressez le bouton REMOTE MODE lorsque vous avez terminé. Le bouton REMOTE MODE clignote deux fois.

Remarque

• Les boutons suivants ne peuvent pas apprendre de nouvelles commandes : ©RECEIVER, ALL OFF, MY MOVIE, MY TV, MY MUSIC, REMOTE MODE, MODE.
• La télécommande peut apprendre 70 à 90 commandes environ, bien que ce nombre puisse être inférieur en cas d'apprentissage de commandes occupant beaucoup de mémoire.
• Les boutons de la télécommande, tels que lecture, arrêt et pause, sont préprogrammés avec des commandes permettant de commander les lecteurs CD, magnétophones et lecteurs DVD Onkyo. Ils peuvent cependant apprendre de nouvelles commandes et vous pouvez rétablir les commandes préprogrammées à tout moment en réinitialisant la télécommande (→ page 85).
• Pour écraser une commande acquise auparavant, répétez cette procédure.
• Selon la télécommande utilisée, certains boutons peuvent ne pas répondre de la manière attendue ou le processus d'apprentissage peut être impossible.
• Seules les commandes de télécommandes à infrarouges peuvent être acquises.
• Quand les piles de la télécommande sont vides, toutes les commandes acquises sont perdues et doivent à nouveau être apprises. Par conséquent, ne jetez pas vos autres télécommandes.

1. Tout en maintenant enfoncé le bouton REMOTE MODE pour le mode dans lequel vous souhaitez supprimer la commande, pressez et maintenez enfoncé TV jusqu'à ce que le bouton REMOTE MODE s'allume (3 secondes environ).
2. Pressez le bouton REMOTE MODE ou le bouton dont vous souhaitez effacer les commandes. Le bouton REMOTE MODE clignote deux fois. Lorsque vous appuyez sur REMOTE MODE, toutes les commandes apprises dans ce mode s'effacent.

Utilisation des macros normales

Vous pouvez programmer les ACTIVITIES de la télécommande pour qu'ils exécutent une série d'actions de télécommande.

Pour dire un CD, vous devez en général exécuter les actions suivantes :

1. Pressez RECEIVER pour sélectionner le mode télécommande de l'Ampli-tuner.
2. Appuyez sur O RECEIVER pour allumer le ampli-tuner AV.
3. Pressez TV/CD pour sélectionner la source d'entrée TV/CD.
4. Pressez pour lancer la lecture sur le lecteur CD.

Vous pouvez programmer ACTIVITIES de façon à exécuter ces quatre actions en pressant un seul bouton.

Création des macros

Chaque ACTIVITIES peut mémoriser une macro, et chaque macro peut contenir jusqu'à 32 commandes.

1 Tout en maintenant enfoncé le bouton RECEIVER, pressez et maintenez enfoncé MY MOVIE, MY TV, ou MY MUSIC jusqu'à ce que MY MOVIE, MY TV, ou MY MUSIC brille (pendant 3 secondes environ).

2 Pressez les boutons dont vous souhaitez programmer les actions dans la macro dans l'ordre dont vous souhaitez qu'elles soient exécutées.

Pour l'exemple du CD ci-dessus, vous devrez presser les boutons suivants : ©RECEIVER, TV/CD, ▷.

Lorsque vous avez terminé, appuyez à nouveau sur ACTIVITIES.

Le bouton ACTIVITIES clignote deux fois. Si vous saisissez 32 commandes, la procédure s'arrête automatiquement.

Remarque

• MODE ne peut pas être utilisé dans le processus de création des macros.
• Dès lors que vous affectez une nouvelle commande macro, la macro enregistrée précédemment ne fonctionnera plus. Si vous la récapérez, vous devrez réaffecter les commandes avec la création des macros.

Exécution des macros

1 Appuyez sur MY MOVIE, MY TV, ou MY MUSIC. Les commandes de la macro sont transmises dans l'ordre de leur programmation. Maintenez la télécommande pointée vers l'ampli-tuner AV jusqu'à ce que toutes les commandes aient été transmises. Les macros peuvent être exécutées à tout moment, quelle que soit le mode télécommande courant.

Effacement des macros

1 Tout en maintenant enfoncé le bouton HOME, pressez et maintenez enfoncé ALL OFF jusqu'à ce que ALL OFF brille (pendant 3 secondes environ). 2 Appuyez de nouveau sur ALL OFF. ALL OFF clignote deux fois.

Remarque

• Quand les macros normales sont effacées, les réglages par défaut de ACTIVITIES sont rétablis, à savoir les commandes Easy macro (→ page 49).
• Lors de l'utilisation des macros normales, les Easy macros ne peuvent pas être utilisés, ce qui inclut le changement des composants source.

Dépannage

Si vous rencontrez un problème lors de l'utilisation de l'ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton CBL/SAT enfoncé, appuyez sur ON/STANDBY. « Clear » s'affichera sur l'écran de l'ampli-tuner AV et l'ampli-tuner AV passera en mode veille.

La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préglées et vos paramètres personnalisés.

Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enfoncé le bouton RECEIVER, appuyez sur le bouton HOME et maintenez-le enfoncé jusqu'à ce que RECEIVER s'allume (au bout de 3 secondes environ). Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Si votre téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

L'ampli-tuner AV ne s'allume pas

Assurez-vous que le cordon d'alimentation est correctement branché sur la prise murale.	—
Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.	—

L'ampli-tuner AV s'est éteint de manière inattendue

L'ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

L'ampli-tuner AV s'eteint, et s'allume à nouveau après le rétablissement de l'alimentation

Le circuit de protection a été activé. Débranchezimmédiatement le cordon d'alimentation de la prisemurale. Assurez-vous que tous les cables desenceintes et des sources d'entrée sont correctementbranchés, et laisssez le cordon d'alimentation del'ampli-tuner AV débranché pendant 1 heures.Ensuite, rebranchez le cordon d'alimentation etmettez l'appareil sous tension. Si l'ampli-tuner AVs'éteint à nouveau, débranchez le cordod'alimentation et contactez votre revendeur Onkyo.Mise en garde: si « CHECK SP WIRE » s'affiche àl'écran de l'ampli-tuner AV, il est possible que lescâbles d'enceinte soient en court-circuit.

Avertissement

Si vous constatez la présence de fumée, d'une odeur ou d'un bruit provenant de l'ampli-tuner AV, débranchez immédiatement le cordon d'alimentation de la prise murale et contactez votre revendeur Onkyo.

Aucun son n'est produit, ou le son est très faible

Assurez-vous que la source d'entrée numérique a bien été sélectionnée. 58

Assurez-vous que toutes les fiches de branchement 17 audio sont enfoncées complètement.

Assurez-vous que les entrées et les sorties de tous les appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d'enceinte est correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte.

Assurez-vous que la source d'entrée a bien été sélectionnée. 25

Assurez-vous qu'il n'y ait pas de court-circuit dans les câbles d'enceinte.

Vérifiez le réglage du volume. L'ampli-tuner AV est conçu pour vous faire profiter du home-cinéma. Il est doté d'une plage élargie de réglages de volume pouvant être régles avec précision.

Si le voyant MUTING clignote à l'écran de l'ampli-tuner AV, appuyez sur MUTING de la télécommande pour désactiver la sourdine de l'ampli-tuner AV.

Lorsque des écouteurs sont branchés sur la prise 48 PHONES, aucun son n'est restitué par les enceintes.

Si aucun son n'est restitué par un lecteur DVD — branché sur l'entrée HDMI IN, vérifie les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.

Vérifiez les paramètres de sortie audio numérique de — l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Si vous platine disques utilise une cellule à bobines — mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu'aucun cable de branchement n'est plié, torsadé, ou endommagé.

Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes. 39

Indiquez les distances des enceintes et régalez le niveau sonore de chaque enceinte. 60

Assurez-vous que le microphone de configuration des enceintes n'est plus branché.

Si le format du signal d'entrée est réglé sur « PCM » ou « DTS ». Réglez-le sur « Coupé »

Seules les enceintes avant reproduisent un son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, seules les enceintes avant et le subwoofer reproduisent un son.

En mode d'écoute Mono, seules les enceintes avant restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right »

Vérifiez la configuration des enceintes. 59

Seule l'enceinte centrale produit un son

Si vous utilisez le mode d'écoute Dolby Pro Logic IIx — Movie, Dolby Pro Logic IIx Music, ou Dolby Pro Logic IIx Game avec une source en mono, comme une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale.

En mode d'écoute Mono, seule l'enceinte centrale restitue un son si le paramètre « Enceinte de dest » est régulé sur « Center »

Assurez-vous que les enceintes sont configurées correctement. 59

Les enceintes surround ne reproduisenteldom son

Lorsque le mode d'écoute T-D (Theater-Dimensional), Stereo ou Mono est sélectionné, les enceintes surround ne restituent aucun son.

En fonction de la source et du mode d'écoute sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Essayez de sélectionner un autre mode d'écoute. 39

Assurez-vous que les enceintes sont configurées correctement. 59

L'enceinte centrale ne produit aucun son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, l'enceinte centrale ne produit aucun son.

En mode d'écoute Mono, seules les enceintes avant restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right »

Assurez-vous que les enceintes sont configurées correctement. 59

Les enceintes avant hautes et les enceintes surround arrêtées ne restituent aucun son

Selon le mode d'écoute sélectionné, il se peut qu'aucun son ne soit restitué par les enceintes avant hautes, avant larges et surround arrêté. Sélectionnez un autre mode d'écoute.

Selon les sources, il se peut que le son restitué par les enceintes avant hautes, avant larges et surround arrière soit faible.

Assurez-vous que les enceintes sont configurées correctement.

Lorsque la zone 2 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 5.1 canaux et les enceintes avant hautes et les enceintes surround arrêtées ne restituent aucun son.

Lorsque la zone 3 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 3.1 canaux et les enceintes avant hautes et les enceintes surround arrêtées ne restituent aucun son.

Le subwoofer ne produit aucun son

Lorsque vous lisez des supports ne contenant aucune information concernant le canal de charge des effets LFE, le subwoofer ne produit aucun son.

Assurez-vous que les enceintes sont configurées correctement.

Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles préalablement en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Certains modes d'écoute ne peuvent pas être sélectionnés avec certains signaux d'entrée. 39-45

Il est impossible de sélectionner le mode d'écoute pure audio

Le mode d'écoute Pure Audio ne peut pas être sélectionné lorsque la Zone 2/3 est activée.

Il est impossible d'obtenir une écoute en 6.1/7.1

Si aucune enceinte surround arrière, avant large ou avant haute n'est branchée, ou si les enceintes de la zone 2/3 sont utilisées, l'écoute en 6.1/7.1 n'est pas possible.

Vous ne pouvez pas toujours sélectionner tous les 39-45 modes d'écoute, en fonction du nombre d'enceintes branchées.

Le volume des enceintes ne peut pas être réglé comme souhaité

Assurez-vous qu'un volume maximum n'a pas été 72 défi ni.

Si le volume sonore de chacune des enceintes a été régulé à des valeurs positives élevées, alors le volume principal maximum peut être réduit. Le niveau de volume de chacune des enceintes est régulé automatiquement après exécution de la fonction de correction de pièce et de configuration des enceintes d'Audyssey MultEQ® XT32.

Un bruit parasite est audible

L'utilisation d'attaches de câbles pour attacher les câbles audio, les câbles des enceintes et autres peut entraîner une dégradation des performances audio, aussi est-il déconseillé d'en utiliser.

Un câble audio peut capter des interférences. Essayez de repositionner les câbles.

La fonction late night ne fonctionne pas

Assurez-vous que le support source est Dolby Digital, Dolby Digital Plus et Dolby TrueHD.

Assurez-vous que le paramètre « TrueHD Loudness Management » n'est pas régle sur « Coupe ». La fonction Late Night ne fonctionne pas lorsque ce paramètre est désactivé.

Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'ampli-tuner AV reste en mode d'écoute DTS et le voyant DTS reste allumé. Ceci permet d'éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous passez votre lecteur de DTS à PCM, le son ne sera peut-être pas immédiatement audible, car l'ampli-tuner AV ne commute pas directement d'un format à l'autre. Si tel est le cas, arrêtez votre lecteur pendant environ trois secondes, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l'ampli-tuner AV. Ceci est généralement du au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre.

La lecture d'un programme DTS, l'utilisation des fonctions de pause, d'avance rapide, ou de retard rapide de votre lecteur peuvent produire un bref son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Il n'y a pas de son pendant le mode whole house

Assurez-vous que vous avez sélectionné une entrée 58 audio analogue.

Il n'y a aucune image

Assurez-vous que toutes les fiches de branchement vidéo sont enfoncées complètement.

Assurez-vous que chaque appareil vidéo est branché 18, 19 correctement.

Si votre télévisuer est branché sur la sortie HDMI, séléctionnez « - - - - » dans la configuration « Entrée HDMI » pour regarder des programmes en video composite, ainsi que des sources video composantes.

Si la source video est branchée sur l'entrée video d'un 19,57 appareil, vous devez affector cette entrée a un selecteur d'entrée et votre télévisuel doit être branché sur la sortie HDMI ou sur COMPONENT VIDEO MONITOR OUT.

Si la source vidéo est branchée sur une entrée video 19 composite, tout téléviseur doit être branché sur la sortie HDMI ou la sortie video composite correspondante.

Si la source vidéo est branchée sur une entrée HDMI, 18, 57 vous devez associer cette entrée à une touche de sélection d'entrée, et votre téléviseur doit être branché sur la sortie HDMI.

Lorsque le mode d'écoute Pure Audio est sélectionné, 39 le circuit vidéo est éteint et seuls les signaux vidéo provenant de l'entrée HDMI IN peuvent être reproduits.

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproduite

L'utilisation d'un adaptateur HDMI vers DVI ne garantit pas un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

Lorsque la résolution est réglée sur une résolution non prise en charge par le téléviseur, aucune vidéo n'est transmise par la sortie HDMI. 56

Si le message « Resolution Error » s'affiche sur l'ampli-tuner AV, ceci indique que votre téléviseur ne prend pas en charge la résolution vidéo actuelle et vous devez donc sélectionner une autre résolution vidéo sur leur lecteur DVD.

Les menus OSD ne s'affichent pas

Sur votre téléviseur, assurez-vous que l'entrée vidéo à laquelle l'ampli-tuner AV est branché est bien sélectionnée.

Lorsque l'ampli-tuner AV n'est pas connecté à un téléviseur via HDMI OUT MAIN, les menus OSD ne s'affichent pas.

Le menu OSD n'apparaît pas

En fonction du signal d'entrée, le menu OSD peut ne pas apparaitre lorsque le signal d'entrée provenant de HDMI IN est transmis à un appareil branché à la sortie HDMI.

La réception est parasitée, la réception stéréo FM est parasitée, ou l'indicateur FM STEREO ne s'allume pas

Déplacez votre antenne.

Éloignez l'ampli-tuner AV de votre téléviseur ou de — voiture ordinateur.

Lorsque vous écoutez une station AM, l'utilisation de — la télécommande peut créer un bruit.

Le passage de véhicules et d'avions à proximité peut — créer des interférences.

Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

Avant d'utiliser cet apparéil, veillez à appuyer sur RECEIVER.	—
Assurez-vous que les piles ont été insérées en respectant la polarité.	4
Insérez des piles neuves. N'insérez pas des piles de types différents et ne mélangez pas des piles neuves avec des piles usagées.	4
Assurez-vous que la télécommande n'est pas trop éloignée de l'ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l'ampli-tuner AV.	4
Assurez-vous que l'ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.	—
Si l'ampli-tuner AV est installé dans un meuble doté de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.	—
Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.	11
Lors de l'utilisation de la télécommande pour contrôler les apparciels audiovisuels d'autres fabricants, certains boutons peuvent ne pas fonctionner comme prévu.	—
Assurez-vous d'avoir entré le bon code de télécommande.	84
Assurez-vous que vous avez défini le même identifient sur l'ampli-tuner AV et sur la télécommande.	76

Il est impossible de commander d'autres appareils

S'il s'agit d'un appareil Onkyo, assurez-vous que le câble RI et que le câble audio analogique sont branchés correctement. L'utilisation d'un seul câble RI ne sera pas suffisante. Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.

Si vous avez connecté une platine à cassette à la prise TV/CD IN ou une station d'accueil RI aux prises TV/CD IN ou GAME 1 IN, vous doivent régler l'écran de l'entrée de façon ajustée pour que la télécommande fonctionne correctement.	47
Si vous ne pouvez pas faire fonctionner l'apparil, vous devrez entraîre le code de télécommande approprié.	83
Pour commander un apparil d'un autre fabricant, pointez la télécommande vers celui-ci.	84
Pour commander un apparil Onkyo branché via RI, pointez la télécommande vers l'ampli-tuner AV. Assurez-vous d'avoir tout d'abord entre le code de télécommande approprié.	85
Pour commander un apparil Onkyo qui n'est pas branché via RI, pointez la télécommande vers l' apparil. Assurez-vous d'avoir tout d'abord entre le code de télécommande approprié.	85
Le code de télécommande entre peut être incorrect. Si plusieurs codes sont proposés, essayez-les tous.	—

Apprentissage des commandes depuis la télécommande d'un autre appareil impossible

Lors de l'apprentissage des commandes, assurez-vous que les extrémités de transmission des deux télécommandes sont face à face.

Essayez-vous d'apprendre avec une télécommande qui n'est pas prévue pour l'apprentissage? Certaines commandes ne peuvent pas être apprises, notamment celles qui comportent plusieurs instructions.

Il n'y a un son

Assurez-vous que votre iPod/iPhone esteffectivement en lecture.	—
Assurez-vous que votre iPod/iPhone est insérécorrectement dans la station d'accueil.	—
Assurez-vous que l'ampli-tuner AV est allumé, que losource d'entrée est sélectionnée correctement et quele volume n'est pas trop bas.	—
Assurez-vous que les fiches sont entièrementenforcées.	—

Essayez de réinitialiser votre iPod/iPhone.

Assurez-vous que le réglage TV OUT de votre modèle d'iPod/iPhone est sur On.	—
Assurez-vous que l'entrée est sélectionnée	—
correctement sur votre téléviseur ou sur l'ampli-tuner AV.
Certaines versions d'iPod/iPhone ne transmettent pas —de video.

La télécommande de l'ampli-tuner AV ne commande pas mon ipod/iphone

Assurez-vous que votre iPod/iPhone est inséré correctement dans la station d'accueil. Si vous iPod/iPhone est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez toujours l’iPod/iPhone de son étui avant de l’introduire dans la station d'accueil.
L’iPod/iPhone ne peut pas être utilisé quand il affiche le logo Apple.
Assurez-vous que vous avez sélectionné correctement le mode à distance.	82
Quand vous utilisez la télécommande de l’ampli- tuner AV, pointez-la vers votre ampli-tuner AV.	—
Si vous ne pouvez toujours pas commander votre iPod/iPhone, lancez la lecture en pressant le bouton de lecture de votre iPod/iPhone. Le fonctionnement à distance devait alors être possible.	—
Essayez de réinitialiser votre iPod/iPhone.	—
En fonction de l’iPod/iPhone, certains boutons peuvent ne pas fonctionner comme prévu.	—

L'ampli-tuner AV sélectionne sans prévenir votre ipod/iphone comme source d'entrée

Mettez toujours en pause la lecture de l'iPod/iPhone avant de sélectionner une autre source d'entrée. Si la lecture n'est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod/iPhone comme source d'entrée lors de la transition entre des morceaux.

L'ipod/iphone ne fonctionne pas correctement

Essayez de rebrancher votre iPod/iPhone.

Il n'y a un son

Seuls les appareils branchés sur des entrées analogiques peuvent être lus dans la zone 2/3.

Les enceintes de la zone 2/3 ne reproduisent aucun son

Si le réglage « Type d'enceintes (avant) » est configuré sur un paramètre différent de « Normal », il n'est pas possible d'utiliser la zone 2/3.

Impossible d'accéder au serveur ou à la radio en ligne

Vérifiez la connexion au réseau entre l'ampli-tuner 106 AV et votre routeur ou commutateur.

Assurez-vous que votre modem et votre routeur sont branchés correctement et assurez-vous qu'ils sont tous les deux en marche.

Assurez-vous que le serveur est actif, qu'il fonctionne et qu'il est compatible avec l'ampli-tuner AV.

Vérifiez les paramètres « Réseau » 75

La lecture s'arrête lorsqu vous écoutez des fichiers musicaux à partir d'un serveur

Assurez-vous que votre serveur est compatible avec l'ampli-tuner AV.

Si vous téléchargez ou copiez des fichiers de grande dimension sur votre ordinateur, la lecture peut être interrompue. Essayez de fermer les programmes non utilisés, utilisez un ordinateur plus puissant ou utilisez un serveur dédié.

Si le serveur transmet simultanément des fichiers musicaux de grande dimension à plusieurs appareils en réseau, le réseau peut être surchargé et la lecture peut être interrompue. Réduisez le nombre d'appareils de lecture sur le réseau, mettez votre serveur à jour ou utilisez un commutateur au lieu d'un concentrateur.

Impossible de se connecter à l'ampli-tuner AV depuis un navigateur internet

Si vous utilisez le protocole DHCP, votre routeur peut ne pas toujours allouer la même adresse IP à l'ampli-tuner AV, par conséquent, si vous ne réussissez pas à vous connecter à un serveur ou à une webradio, vérifiez l'adresse IP de l'ampli-tuner AV sur l'écran « Réseau » Vérifiez les paramètres « Réseau » 75

Impossible d'accéder aux fichiers musicaux sur un périphérique USB

Assurez-vous que le périphérique USB est correctement branché. L'ampli-tuner AV supporte les périphériques USB qui prennent en charge la classe de périphériques de stockage de masse USB. Cependant, la lecture peut s'avérer impossible avec certains périphériques USB, même s'ils sont conformes à la classe de périphériques de stockage de masse USB. Les périphériques mémoire USB dotés de fonctions de sécurité ne peuvent pas être lus.

Consommation en veille

Dans les cas suivants, la consommation en mode veille peut atteindre un maximum de 12,0 W : - Le réglage « HDMI Contrôle(RIHD) » est configuré sur « Activé ». (Selon l'état du téléviseur, l'ampli-tuner AV entre en mode veille, comme d'habitude.) - Le réglage « Transmission HDMI » n'est pas configuré sur « Coupé ». - Le réglage « Veille Réseau » est configuré sur « Activé » Si un périphérique mobile, compatible MHL est connecté à l'entrée AUX (avant), la consommation d'électricité en mode veille augmentera.

Le son change lorsque je branche mes écouteurs

Lorsqu'un casque est branché, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio.

La distance des enceintes ne peut pas être réglée comme souhaité

Les valeurs entrées doivent être automatiquement réglées sur les paramètres qui s'adaptent le mieux à votre système de home cinéma.

L'affichage ne fonctionne pas

L'affichage est désactivé quand le mode d'écoute Pure Audio est sélectionné.

Comment puis-je modifier la langue d'une source multiplexée

Utilisez le paramètre « Multiplex » dans le menu

« Réglage audio » pour sélectionner l'option PrincipaleurSub.

Les fonctions RI ne fonctionnent pas

Pour utiliser la fonction RI, vous devez établir une connexion RI et une connexion audio analogue (RCA) entre l'appareil et l'ampli-tuner AV, même s'ils sont raccordés par une liaison numérique.

Lorsque la Zone 2/3 est activée, les fonctions RI ne sont pas disponibles.

Ces fonctions sont désactivées lorsque la Zone 2/3 est activée.

Lors de l'exécution de la fonction config. autom. d'enceintes, la mesure échoue et le message « bruit ambiant trop élevé. » s'affiche.

Ceci peut être causé par un mauvais fonctionnement d'une enceinte. Assurez-vous que l'enceinte produit des sons normaux.

Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous pouvez utiliser les touches de l'appareil pour appliquer ces paramètres.

Sur l'ampli-tuner AV, appuyez simultanément sur le selector d'entrée de la source d'entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du selector d'entrée, appuyez sur SETUP jusqu'à ce que « Video ATT : On » s'affiche sur l'écran de l'ampli-tuner AV. Puis relâchez les deux boutons. Pour désactiver le paramètre, repétez la procédure ci-dessus afin que « Video ATT : Off » s'affiche à l'écran de l'ampli-tuner AV, et relâchez les boutons.

Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées BD/DVD, CBL/SAT, STB/DVR, GAME 1, AUX ou USB.

Si une console de jeu est branchée sur l'entrée video composité, et si l'image n'est pas très claire, vous pouvez atténuer le gain.

Video ATT: Off: le gain n'est pas modifié (par défaut). Video ATT: On: le gain est réduit par les valeurs spécifiées ci-dessous.

• 2 dB pour la sortie HDMI.
• 6 dB pour la sortie MONITOR OUT V.

Si l'image sur votre téléviseur/moniteur raccordé à la sortie HDMI est instable, essayez de désactiver la fonction deepcolor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons STB/DVR et ON/STANDBY de l'ampli-tuner AV. Tout en maintenant STB/DVR enfoncé, appuyez sur ON/STANDBY jusqu'à ce que « Deep Color: Off » s'affiche à l'écran de l'ampli-tuner AV. Puis relâchez les deux boutons. Pour réactiver la fonction DeepColor, repésez la procédure ci-dessus jusqu'à ce que « Deep Color: On » s'affiche sur l'écran de l'ampli-tuner AV, et relâchez les boutons.

L'ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe ou de l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'ampli-tuner AV en veille.

Remarque importante concernant la lecture de vidéos

L'ampli-tuner AV peut effectuer une conversion ascendante des sources vidéo composantes et vidéo composite pour permettre leur affichage sur un téléviseur branché sur la sortie HDMI. Cependant, si la qualité de l'image de la source est mauvaise, la conversion ascendante peut empirer la qualité de l'image ou bien même la faire disparaître.

Dans ce cas, suivez la méthode suivante :

1 Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie component VIDEO monitor OUT.

Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie MONITOR OUT V.

2 Dans le menu principal, sélectionnez « assignation d'entrée/sorting », puis « entrée vidéo composantes » ( page 57).

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 1, sélectionnez le sélecteur d'entrée ajustat, et attribuez-le à « IN1 » Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 2, sélectionnez le sélecteur d'entrée ajustat, et attribuez-le à « IN2 » Si la source vidéo est branchée sur l'entrée vidéo composite, sélectionnez le sélecteur d'entrée ajustat, et associez-le à « - - - - - »

Conseil

• Pour contourer la conversion ascendante, réglez le réglage « Mode d'image » sur « Direct » (→ page 69).

Mise à jour du logiciel

Pour permettre à jour le logiciel de l'ampli Tuner AV, vous pouvez choisir l'une des deux méthodes suivantes : mise à jour via réseau ou via un stockage USB. Veuillez choisir celle qui convient le mieux à votre environnement. Avant de procéder à la mise à jour, veuillez lire soignement les explications correspondantes.

Mise à jour via un réseau

Vous devez disposer d'une connexion Internet câblée pour mettre à jour le logiciel.

Mise à jour via un stockage USB (→ page 98)

Veuillez préparer un périhérique de stockage USB tel qu'une clé USB. Vous devez disposer d'au moins 32 Mo d'espace libre pour mettre à jour le logiciel.

Remarque

• Vérifiez la connexion au réseau avant la mise à jour.
• Ne touchez à aucun câble ni périphérique raccordé à l'ampli-tuner AV pendant la procédure de mise à jour.
• N'essayez pas d'accéder à l'ampli-tuner AV depuis votre ordinateur pendant la mise à jour.
• Ne coupez pas l'alimentation de l'ampli-tuner AV durant la mise à jour.
• Il est possible que le support de stockage dans le lecteur USB ne fonctionne pas.
• Si le périphérique USB est partitionné, chaque section sera traitée comme un périphérique indépendant.
• Si le périphérique USB contient beaucoup de données, la lecture par l'ampli-tuner AV peut prendre du temps.
• L'utilisation n'est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter.
• Onkyo n'assume aucune responsabilité, de quelque nature que ce soit, quant à la perte ou aux dommages subis par les données et résultant de l'utilisation d'un périphérique USB avec l'amplificateur AV. Onkyo vous recommande de sauvegarder tous vos fichiers musicaux importants avant.
• Si vous connectez un disque dur USB sur le port USB, Onkyo vous recommande d'utiliser son adaptateur secteur pour l'alimenter.
• Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge. Ne connectez pas votre périphérique USB via un concentrateur USB.
• Les périphériques USB dotés de fonctions de sécurité ne sont pas pris en charge.

Limitation de responsabilité

Le programme et la documentation en ligne l'accompagnant vous sont fournis pour une utilisation à vos propres risques. Onkyo ne peut être tenu pour responsable, et vous n'avez aucun recours relatif à des dommages pour quelques réclamation que ce soit, qu'il s'agisse de l'utilisation du programme ou de la documentation en ligne l'accompagnant, quelle que soit l'hypothèse légale, délictuelle ou contractuelle. Onkyo ne peut en aucune manière être tenu pour responsable envers vous une partie quelconque de dommages particuliers, indirects, accessoires ou immatériels, de quelque nature que ce soit, y compris, et sans s'y limiter, la compensation, le remboursement ou des dommages et sur la base d'une perte de profits, d'une perte de données ou de toute autre raison actuelle ou future.

Mise à jour du logiciel via un réseau

L'ampli-tuner AV vous permet de mettre à jour le logiciel à l'aide d'une connexion réseau sur le panneau arrière.

Remarque

Assurez-vous que votre ampli-tuner AV et votre téléviseur sont allumés et qu'un cable Ethernet est raccordé au panneau arrière de votre ampli-tuner AV. - Ne débranchez et n'éteignez jamais l'ampli-tuner AV pendant la mise à jour. - Ne branchez et ne débranchez jamais un cable HDMI ou Ethernet pendant le processus de mise à jour. - N'essayez pas d'accéder à l'ampli-tuner AV depuis votre ordinateur pendant la mise à jour. - Ne débranchez jamais le cordon d'alimentation pendant le processus de mise à jour. - La mise à jour du logiciel prend 60 minutes au maximum. - L'ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

Avant de commencer

• Configurez le paramètre « HDMI Contrôle (RIHD) » sur « Coupé » (→ page 74).
• Éteignez le dispositif de contrôle raccordé via le câble RS232 et Ethernet.
• Désactivez Multi Zone si cette fonction est présente.
• Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc.

Procédure de mise à jour

1 Appuyez sur RECEIVER, puis sur HOME sur la télécommande.

Le menu principal apparait sur l'écran.

2 Sélectionnez « Firmware Update » et appuyez sur ENTER.

Veuillez noter que l'option « Firmware Update » s'affichera en gris pendant quelques instants après l'allumage de l'ampli-tuner AV. Veuillez patienter jusqu'à ce qu'elle soit utilisable.

Sélectionnez « Mettre à jour via l'interface NET » et appuyez sur ENTER.

Notez que cette option ne fonctionnera pas si aucun fichier du logiciel, plus récent que ceux de la version actuellement installée, n'est présent.

4 Sélectionnez « Mise à jour » et appuyez sur ENTER. Le processus de mise à jour commence. Pendant le processus de mise à jour, il est possible que l'OSD s'efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l'afficheur avant de l'ampli-tuner AV. L'OSD réapparait une fois la mise à jour terminée, et après avoir été éteint et rallumé l'ampli-tuner AV. 5 Le message « Completed! » apparait sur l'afficheur avant de l'ampli-tuner AV, indiquant que la mise à jour est terminée. 6 Éteignez l'ampli-tuner AV à l'aide de ON/STANDBY sur le panneau avant.

N'utilisez pas RECEIVER de la télécommande. Une fois éteint, l'ampli-tuner AV s'allume à nouveau automatiquement.

Félicitations! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Dépannage

Si une erreur se produit, « Error!! - * » s'affiche sur l'afficheur avant de l'ampli-tuner AV. (Les caractères alphanumériques de l'afficheur avant sont indiqués par des astérisques.) Consultez le tableau suivant et prenez la mesure appropriée.

■ Erreurs pendant une mise à jour via un réseau

Code de l'erreur	Description
*-10, *-20	Le cable Ethernet n'a pas été détecté. Rebranche le cable correctement.
*-11, *-13, *-21, *-28	Erreur de connexion à Internet. Vérifiez les éléments suivants : • Assurez-vous que l'adresse IP, le masque de sous-résseau, l'adresse de la passerelle et le serveur DNS sont correctement configurés. • Assurez-vous que le routeur est allumé. • Assurez-vous que l'ampli-tuner AV et le routeur sont raccordés à l'aide d'un cable Ethernet. • Assurez-vous que votre routeur est correctement configuré. Consultez le manuel d'utilisation du routeur. • Si vous routeur n'autorise qu'une seule connexion cliente et qu'un autre péripérisque est déjà connecté, l'ampli-tuner AV ne pourrait pas accéder au réseau. Consultez votre fournisseur d'accès Internet (FAI). • Si vous modem ne fonctionné pas en tant que routeur, vous doivent vous procurer un routeur. Selon le réseau, il peut être nécessaire de configurer le serveur proxy si nécessaire. Consultez le document fourni par votre fournisseur d'accès Internet. Si vous ne parvenez toujours pas à accéder à Internet, il est possible que le serveur DNS ou proxy soit temporairement indisponible. Contactez votre fournisseur d'accès Internet.
Autres	Réessayez la procédure de mise à jour depuis le début. Si l'erreur persiste, veuillez contacter votre assistance Onkyo (→ page 99) et fournir le code d'erreur.

Cas 2 :

Si une erreur se produit pendant le processus de mise à jour, débranchez puis rebranchez le cordon d'alimentation et réessayez.

Cas 3:

Si vous ne possédez pas de connexion Internet au réseau, veuillez prendre contact avec votre assistance Onkyo ( page 99).

Mise à jour du logiciel via USB

L'ampli-tuner AV vous permet de mettre à jour le logiciel à l'aide d'un périphérique USB.

Remarque

• Ne débranchez et n'éteignez jamais l'ampli-tuner AV pendant le processus de mise à jour.
• Ne branchez et ne débranchez jamais un cable HDMI ou un cable USB pendant le processus de mise à jour.
• Ne débranchez jamais le périphérique de stockage USB comportant le fichier du logiciel ni le cordon d'alimentation pendant le processus de mise à jour.
• N'essayez pas d'accéder à l'ampli-tuner AV depuis votre ordinateur pendant la mise à jour.
• La mise à jour du logiciel prend 60 minutes au maximum.
• L'ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

Avant de commencer

• Configurez le paramètre « HDMI Contrôle(RIHD) » sur « Coupé » (→ page 74).
• Éteignez le dispositif de contrôle raccordé via le câble Ethernet.
• Désactivez Multi Zone si cette fonction est présente.
• Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc.
• Si des données se trouvent sur le périphérique USB, supprimez-les d'abord.

Procédure de mise à jour

1 Connectez un périphérique USB à votre ordinateur. Si des données se trouvent sur le périphérique USB, supprimez-les d'abord. 2 Téléchargez le fichier du logiciel depuis le site Web d'Onkyo. Le nom du fichier est le suivant: ONKAVR *_ ****. zip

Dézippez le fichier téléchargé. Les cinq fichiers suivants sont créés :

ONKAVR*************. of1

ONKAVR**************. of2

ONKAVR****. of3

ONKAVR***_**********. of4

ONKAVR**************. 5

3 Copiez les fichiers extraits sur le périphérique USB. Veillez à ne pas copier le fichier zip. 4 Retirez le périphérique USB de votre ordinateur et connectez-le sur le port USB de l'ampli-tuner AV. Si l'ampli-tuner AV dispose de deux ports USB, vous pouvez utiliser l'un ou l'autre. 5 Assurez-vous que l'ampli-tuner AV et votre téléviseur sont allumés.

Si l'ampli-tuner AV est en veille, appuyez sur ON/STANDBY sur l'ampli-tuner AV pour allumer l'afficheur avant.

6 Sélectionnez la source d'entrée USB. « Now Initializing... » s'affiche sur l'écran de l'ampli-tuner AV, puis le nom du périphérique USB apparait. La reconnaissance du périphérique USB prend entre 20 et 30 secondes. 7 Appuyez sur RECEIVER, puis sur HOME sur la télécommande. Le menu principal apparait sur l'écran. 8 Sélectionnez « Firmware Update » et appuyez sur ENTER.

9 Sélectionnez « Mettre à jour via l'USB » et appuyez sur ENTER.

Notez que cette option ne fonctionnera pas si aucun fichier du logiciel, plus récent que ceux de la version actuellement installée, n'est présent.

10 Sélectionnez « Mise à jour » et appuyez sur ENTER. Le processus de mise à jour commence.

Pendant le processus de mise à jour, il est possible que l'OSD s'efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l'afficheur avant de l'ampli-tuner AV. L'OSD réapparait une fois la mise à jour terminée, et après avoir été éteint et rallumé l'ampli-tuner AV.

N'eteignez pas l'ampli-tuner AV et ne retirez pas le périphérique USB pendant le processus de mise à jour.

Le message « Completed! » apparait sur l'afficheur avant de l'ampli-tuner AV, indiquant que la mise à jour est terminée.

Retirez le périphérique USB.

Éteignez l'ampli-tuner AV à l'aide de ON/STANDBY sur le panneau avant.

N'utilisez pas RECEIVER de la télécommande. Une fois éteint, l'ampli-tuner AV s'allume à nouveau automatiquement.

Félicitations! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Cas 1:

Si une erreur se produit, « Error!! - * » s'affiche sur l'afficheur avant de l'ampli-tuner AV. (Les caractères alphanumériques de l'afficheur avant sont indiqués par des astérisques.) Consultez le tableau suivant et prenez la mesure appropriée.

■ Erreurs pendant une mise à jour via USB

Code de l'erreur	Description
*-10, *-20	Le cable USB n’a pas été détecté. Vérifiéez que la mémoire flash USB ou que le cable USB est correctement branché(e) sur le port USB. Si le périphérique USB dispose de sa propre alimentation, utilisez-la pour l'alimenter.
*-14	Le fichier du logiciel n’a pas été troué dans le dossier racine du périphérique de stockage USB, ou le fichier de mise à jour est destiné à un autre modèle. Ressayez et téléchargez le fichier sur la page d’assistance du site Web en suivant les instructions du site. Si l’erreur persististe, veuillez contacter votre assistance Onkyo et fournir le code d’erreur.
Autres	Réessayez la méthode de mise à jour depuis le début. Si l’erreur persististe, veuillez contacter votre assistance Onkyo et fournir le code d’erreur.

Cas 2:

Si une erreur se produit pendant le processus de mise à jour, débranchez puis rebranchez le cordon d'alimentation et réessayez.

Onkyo Sound & Vision Corporation

2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

http://www.onkyo.com/

Onkyo U.S.A. Corporation

Conseil de connexion et trajet du signal vidéo

L'ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si vous téléviseur est branché à d'autres sorties vidéo, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Formats de connexion vidéo

Les appareils vidéo peuvent être raccordés à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, PC IN (RVB analogue), vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d'image.

Conseil

• Pour des performances vidéo optimales, THX conseille de faire passer le signal vidéo sans conversion ascendante (par exemple de l'entrée vidéo composantes transitoire par la sortie vidéo composante).
• Pour contourner la conversion ascendante, réglez le réglage « Mode d'image » sur « Direct » (→ page 69).

Sortie écran réglée sur « HDMI principal » ou sur « HDMI sub

Les signaux d'entrée vidéo passent dans l'ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogue) et vidéo composantes pour la sortie HDMI. Utilisez ces paramètres si vous connectez soit la HDMI OUT MAIN ou HDMI OUT SUB de l'ampli-tuner AV à votre téléviseur. Les sorties vidéo composite et vidéo composante acheminent leurs signaux d'entrée respectifs tels qu'ils sont.

Sortie écran » régler sur « les deux

Les signaux d'entrée vidéo passent dans l'ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogue) et vidéo composantes pour les deux sorties HDMI. Utilisez ce paramètre si vous connectez soit la HDMI OUT MAIN et la HDMI OUT SUB de l'ampli-tuner AV à votre téléviseur.

Notez que les signaux vidéo sont restitués par les deux sorties HDMI à la résolution compatible avec les deux téléviseurs.

Les sorties vidéo composite et vidéo composant acheminent leurs signaux d'entrée respectifs tels qu'ils sont.

Tableau de circulation des signaux vidéo

Remarque

• Si le paramètre « Sortie écran » est réglé sur « Les deux », le paramètre « Résolution » ne peut pas être sélectionné.

Sélection du signal

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, vidéo composante, vidéo composite.

Toutefois, dans le cas de la video composante uniquement, peu importe qu'un signal video composante soit réellement présent, cette entrée video composante sera sélectionnée si une entrée video composante est affectée à une touche du sélecteur d'entrée. Si aucune entrée video composante n'est affectée à une touche du sélecteur d'entrée, le système considérera qu'aucun signal video composante n'est présent.

Dans l'exemple de sélection de signal affiché ci-dessous, les signaux vidéo sont présents sur les entrées HDMI et vidéo composite. Cependant, le signal HDMI est automatiquement sélectionné comme source, et la vidéo est reproduite par la sortie HDMI.

Exemple de sélection du signal

Formats de connexion audio

Des appareils audio peuvent être raccordés à l'aide de l'un des formats de connexion audio suivants : analogique, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogique.

Tableau de circulation des signaux audio

1 Dépend du réglage de « Sortie TV audio » (→ page 74). 2 Ceci est possible si « Canal de return audio » est réglé sur « Auto » (→ page 75), si le sélecteur d'entrée TV/CD est sélectionné et si votre téléviseur est compatible ARC.

Conseil

• Lorsqu'un signal est entré via HDMI et que le sélecteur d'entrée correspondant est sélectionné, les témoins HDMI s'allument. Dans le cas d'une connexion coaxiale optique, l'indicateur DIGITAL s'allume. Dans le cas d'une connexion analogique, aucun des indicateurs HDMI ni DIGITAL ne s'allume.

Tableau des résolutions vidéo

Les tableaux qui suivent montrent la manière dont les signaux vidéo sont restitués par l'ampli-tuner AV à différentes résolutions. NTSC/PAL

ν*: sortie disponible

1 Résolutions disponibles: [640 × 480 60 Hz], [800 × 600 60 Hz], [1024 × 768 60 Hz], [1280 × 1024 60 Hz] ^ 2 Résolutions prises en charge: [3840× 216024 / 25 / 30Hz] [4096× 216024Hz] 3 Lorsque les signaux video des ordinateurs branchés à PC IN sont émis depuis HDMI OUT SUB, ils peuvent ne pas s'afficher correctement sur certains téléviseurs. 4 Résolutions prises en charge pour HDMI OUT SUB (« Sortie écran » = « Sub »). *5 Résolutions prises en charge pour HDMI OUT SUB (« Sortie écran » = « Les deux »).

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD

RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RIHD.

Les appareils suivants sont compatibles R1HD (à la date de janvier 2012).

• Téléviseur Toshiba
• Téléviseur Sharp

Lecteurs/enregistreurs

• Lecteurs Onkyo et Integra compatibles R1HD
• Lecteurs et enregistreurs Toshiba
• Lecteurs et enregistreurs Sharp (uniquement s'ils sont utilisés avec un télévisueur Sharp)
• Il est possible que des modèles différents de ceux mentionnés ci-dessus bénéficient d'une certaine interoperabilité s'ils sont compatibles CEC, qui représentée une partie de la norme HDMI, mais leur fonctionnement n'est pas garantie.

Remarque

• Pour les opérations liées appropriées, ne branchez pas plus d'appareils compatibles RHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI.
• Lecteurs Blu-ray/lecteur DVD : jusqu'à trois.
• Graveurs Blu-ray/lecteur DVD/enregistreurs numériques : jusqu'à trois.
• Décodeurs câble/satellite : jusqu'à quatre.
• Ne branchez pas l'ampli-tuner AV sur un autre ampli-tuner AV/amplificateur AV via HDMI.
• Quand un nombre d'appareils compatibles R1HD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Pour les téléviseurs compatibles R1HD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un téléviseur compatible R1HD.

L'ampli-tuner AV entre en mode veille lorsque l'alimentation du téléviseur passe en veille. - Vous pouvez configurer l'écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l'ampli-tuner AV, soit via les enceintes du téléviseur. - Il est possible de reproduire le son en provenance du tuner ou de la prise d'entrée auxiliaire du téléviseur à partir des enceintes raccordées à l'ampli-tuner AV. (Un raccordement tel qu'un cable numérique optique ou similaire est nécessaire en plus du cable HDMI.) - L'entrée sur l'ampli-tuner AV peut être sélectionnée grâce à la télécommande du téléviseur. - Des opérations telles que le réglage du volume, ou des opérations similaires, pour l'ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur.

Pour les lecteurs/enregistreurs compatibles RHD

Les opérations liées suivantes sont activées en raccordant l'ampli-tuner AV à un lecteur/enregistreur compatible RHD.

• Lorsque la lecture démarre sur le lecteur/enregistreur, l'ampli-tuner AV commute sur l'entrée HDMI du lecteur/enregistreur en cours de lecture.
• L'utilisation du lecteur/enregistreur est possible à l'aide de la télécommande fournie avec l'ampli-tuner AV.
• Selon le modèle utilisé, il est possible que toutes les fonctions ne soient pas disponibles.

1 Vérifiez la connexion et les réglages.

1. Branchez la prise HDMI OUT MAIN sur la prise d'entrée HDMI du téléviseur.

1. Branchez la sortie audio du téléviseur sur la prise OPTICAL IN 2 de l'ampli-tuner AV à l'aide d'un câble optique numérique.

Remarque

• Lorsque la fonction du canal audio de return (ARC) est utilisée avec un téléviseur compatible ARC, cette connexion n'est pas nécessaire ( page 75).
• Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l'ampli-tuner AV.

Remarque

• Il est nécessaire d'attribuer l'entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d'autres prises (→ page 57). N'attribuez pas une entrée HDMI IN au selecteur TV/CD maintainant, sinon l'opération CEC (Consumer Electronics Control) appropriée n'est pas garantie.

2 Modifiez chaque élément dans le « HDMI » en fonction des réglages suivants :

HDMI Contrôle(RIHD) : Activé - Canal de retour audio (ARC) : Auto

Consultez les informations complémentaires de chaque réglage (→ pages 74, 75).

3 Vérifiez les réglages.

1. Allumez l'alimentation de tous les appareils raccordés.
2. Coupez l'alimentation du téléviseur, et vérifiez que l'alimentation des appareils raccordés est coupée automatiquement grâce à l'opération liée.
3. Allumez le lecteur/graveur de disque Blu-ray/DVD.
4. Démarrez la lecture à partir du lecteur/graveur de disque Blu-ray/DVD :

L'ampli-tuner AV s'allume automatiquement, et sélectionne l'entrée sur laquelle est raccordé le lecteur/graveur de disque Blu-ray/DVD. - Le téléviseur s'allume automatiquement et sélectionne l'entrée à laquelle l'ampli-tuner AV est raccordé.

1. En vous conformant au mode d'emploi du téléviseur, Sélectionnez « Utiliser les enceintes du téléviseur » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l'ampli-tuner AV.
2. Sélectionnez « Utiliser les enceintes raccordées à l'ampli-tuner AV » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes raccordées à l'ampli-tuner AV et non par celles du téléviseur.

Remarque

• Procédez aux opérations ci-dessus lorsque vous avez utilisé l'ampli-tuner AV pour la première fois, lorsque les réglages de chaque appareil sont modifiés, lorsque l'alimentation principale de chaque appareil est coupée, lorsque le câble d'alimentation est débranché ou lorsqu'il y a eu une coupure de courant.

Remarque

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas produit sur les enceintes du téléviseur. Vous pouvez produire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s'avérer impossible pour certains modèles de lecteurs.)
• Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est produit sur les enceintes raccordées à l'ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l'entrée sur l'ampli-tuner AV. Pour développer le son sur les enceintes du téléviseur, procédez à nouveau aux opérations correspondantes sur le téléviseur.
• Dans le cas d'une connexion R1HD avec des appareils compatibles avec les commandes audio RI et RI, ne branche pas le câble RI en même temps.
• Sur le téléviseur, lorsque vous sélectionnez une autre prise que la prise HDMI à laquelle l'ampli-tuner AV est raccordé, l'entrée de l'ampli-tuner AV commute sur « TV/CD ».
• L'ampli-tuner AV s'allumera automatiquement de façon conjointe si nécessaire. Même si l'ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible RUIHD, il ne s'allume pas si cela n'est pas nécessaire. Il est possible qu'il ne s'allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur.
• Il est possible que les fonctions liées à l'ampli-tuner AV ne soient pas opérationnelles sur le modèle d'appareil raccordé. Dans ce cas, utilisez directement l'ampli-tuner AV.

Conçue pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de raccorder des téléviseurs, des videoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux).

Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface) ^1 : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas aucune image n'apparaît.)

L'ampli-tuner AV utilise le protocole HDCP (Highbandwidth Digital Content Protection) ² de sorte que les appareils compatibles pourront afficher l'image.

L'interface HDMI de l'ampli-tuner AV repose sur les éléments suivants : Audio Return Channel, 3D, x.v.Color, DeepColor, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et PCM multicanal.

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32-192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur Blu-ray/DVD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

L'ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection) ², un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

1 DVI (Digital Visual Interface) : norme d'interface d'affichage numérique développée par le DDWG*3 en 1999. 2 HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. *3 DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objet affiché de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques haute performances.

Remarque

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n'acheminent que les signaux vidéo et vous devez effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d'un PC ne sont pas pris en charge.
• Le signal audio HDMI (taux d'échantillonnage, longueur en bits, etc.) peut être limité par l'appareil source connecté. Si l'image est de mauvaise qualité ou si aucun son n'est émis par l'appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Connexion au réseau

Le schéma suivant indique comment brancher l'amplificateur AV à votre réseau domestique. Dans cet exemple, il est branché à un port LAN d'un routeur, qui a un commutateur 100Base-TX 4 ports intégré.

Ordinateur ou serveur multimédia

Réseau ethernet

Pour de meilleurs résultats, un réseau Ethernet 100Base-TX est recommandé. Bien qu'il soit possible de diffuser de la musique sur un ordinateur qui est connecté sans fil au réseau, la lecture peut ne pas être fiable. Par conséquent, des connexions câblées sont recommandées.

Routeur ethernet

Un routeur gère le réseau, les données de routage et fournit des adresses IP. Notre routeur doit prendre en charge les éléments suivants :

• NAT (Network Address Translation). NAT (traduction d'adresses de réseau) permet à plusieurs ordinateurs en réseau d'accéder simultanément à Internet via une seule connexion Internet. L'ampli-tuner AV a besoin d'un accès à Internet pour la webradio.
• DHCP (Dynamic Host Configuration Protocol). Le protocole DHCP fournit des adresses IP aux périphériques réseau et leur permet de se configurer automatiquement.
• Un routeur avec un commutateur 100Base-TX intégré est recommandé.

Certains routeurs ont un modem intégré, et certains fournisseurs de services Internet peuvent imposer l'utilisation de routeurs spécifiques. Veuillez consulter votre fournisseur d'accès Internet ou votre revendeur informatique en cas de doute.

Cable ethernet CAT5

Utiliser un cable Ethernet CAT5 blindé (droit) pour connecter l'ampli-tuner AV à votre réseau domestique.

Accès à internet (pour la webradio)

Pour recevoir la webradio, votre réseau Ethernet doit avoir accès à Internet. Une connexion Internet à bande étroite (par exemple modem 56K ou ISDN) ne donnera pas de résultats satisfaisants. Par conséquent, une connexion à bande large est fortement recommandée (modem cable, modem xDSL, etc.). Veuillez consulter votre fournisseur

d'accès Internet ou votre revendeur informatique en cas de doute.

Remarque

• Pour recevoir les webradios avec l'ampli-tuner AV, votre connexion Internet à bande large doit fonctionner et pouvoir accéder à Internet. Consultez votre fournisseur d'accès Internet en cas de problèmes avec la connexion Internet.
• L'ampli-tuner AV utilise le protocole DHCP pour configurer automatiquement ses paramètres réseau. Si vous souhaitez configurer manuellement ces paramètres, consultez « Réseau » (→ page 75).
• L'ampli-tuner AV ne prend pas en charge les paramètres PPPoE. Par conséquent, si vous avez une connexion Internet de type PPPoE, vous devez utiliser un routeur compatible PPPoE.
• Selon le fournisseur d'accès Internet, il peut être nécessaire de désigner un serveur proxy pour utiliser la webradio. Si votre ordinateur est configuré pour utiliser un serveur proxy, utilisez les mêmes réglages pour l'ampli-tuner AV (→ page 76).

Lecture à partir d'un serveur

L'ampli-tuner AV peut lire des fichiers musicaux numériques à partir d'un ordinateur ou d'un serveur multimédia et prend en charge les technologies suivantes :

• Windows Media Player 11
• Windows Media Player 12
• Windows Media Connect 2.0
• Serveur multimédia certifié DLNA

Si le système d'exploitation de votre ordinateur est Windows Vista, Windows Media Player 11 est déjà installé.

Windows Media Player 11 pour Windows XP peut être téléchargé gratuitement sur le site Internet de Microsoft.

• L'ordinateur ou le serveur multimédia doit être dans le même réseau que l'ampli-tuner AV.
• Vous pouvez afficher jusqu'à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu'à une profondeur de 16 niveaux.

Remarque

• Pour certains types de serveurs multimédia, il est possible que l'ampli-tuner AV ne soit pas en mesure de les reconnaître ou bien il peut ne pas être en mesure de lire les fichiers musicaux enregistrés sur le serveur.

Système d'exploitation

Windows XP Home Edition (SP2), Windows XP Professional (SP2), Windows XP Tablet PC Edition (SP2), Mise à jour 2 pour Windows XP Media Center Edition 2005 (KB900325), Mise à jour d'octobre 2006 pour Windows XP Media Center Edition (KB925766)

Processeur : Intel Pentium II 233 MHz, Advanced Micro Devices (AMD), etc.

Mémoire : 64 MB

Disque dur : 200 Mo d'espace libre

Lecteur : Lecteur de CD ou DVD

Modem : 28,8 kbps

Carte son : Carte son 16 bits

Moniteur: Super VGA (800 x 600)

Carte vidéo: VRAM 64 MB, DirectX 9.0b

Logiciels: Microsoft ActiveSync (uniquement en cas d'utilisation d'un système d'exploitation mobile tournant sous Windows Mobile ou Smartphone)

Navigateur Web :

Microsoft Internet Explorer 6 ou Netscape 7.1

Lecture distante

• Windows Media Player 12
• Serveur multimédia ou dispositif de commande certifié DLNA (dans les recommandations d'interopérabilité DLNA 1.5).

La configuration varie selon le serveur multimédia ou les dispositifs de contrôle. Consultez le manuel d'instructions de votre périphérique pour toute information complémentaire.

Si le système d'exploitation de votre ordinateur est Windows 7, Windows Media Player 12 est déjà installé. Pour toute information complémentaire, consultez le site Web de Microsoft.

Configuration requise des périphériques USB

• Classe de périphérique de stockage de masse USB (cependant non systématiquement garanti).
• Format de système de fichiers FAT16 ou FAT32.
• Si le périphérique de stockage a été partitionné, chaque section sera traitée comme un périphérique indépendant.
• Vous pouvez afficher jusqu'à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu'à une profondeur de 16 niveaux.
• Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge.

Remarque

• Si le support que vous raccordez n'est pas pris en charge, le message « No Storage » s'affichera à l'écran.
• Si vous connectez un disque dur USB sur le port USB du amplifié-tuner AV, nous vous recommandons d'utiliser son adaptateur secteur pour l'alimenter.
• L'ampli-tuner AV supporte les lecteurs MP3 USB qui prennent en charge la norme de classe de stockage de masse USB, ce qui autorise le raccordement de périphériques USB à des ordinateurs sans que des pilotes ou des logiciels spéciaux soient nécessaires. Veuillez noter que pas tous les lecteurs MP3 USB prenant en charge la norme de classe de stockage de masse USB. Consultez votre manuel d'utilisation du lecteur MP3 USB pour toute information complémentaire.
• Les fichiers musicaux WMA protégés sur un lecteur MP3 ne peuvent pas être lus.
• Onkyo décline toute responsabilité quant aux quelconques pertes et dommages subis par les données stockées sur un périhérique USB lorsque ce dernier est utilisé avec l'ampli-tuner AV. Nous vous recommendons de sauvegarder tous vos fichiers musicaux importants.
• Les lecteurs MP3 comportant des fichiers musicaux qui sont gérés avec un logiciel musical spécial ne sont pas pris en charge.
• L'utilisation n'est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter.
• Ne connectez pas votre périphérique USB via un concentrateur USB. Le périphérique USB doit être raccordé directement au port USB de l'ampli-tuner AV.
• Si le périphérique USB contient beaucoup de données, leur lecture par l'ampli-tuner AV peut prendre du temps.
• Les périphériques USB dotés de fonctions de sécurité ne peuvent pas être lus.

Formats de fichiers audio pris en charge

Pour la lecture depuis un serveur ou un périphérique USB, l'ampli-tuner AV prend en charge les formats de fichiers musicaux suivants:

Les fichiers à début binaire variable (VBR) sont pris en charge. Cependant, les temps de lecture peuvent ne pas s'afficher correctement.

Remarque

• Pour la lecture distante, l'ampli-tuner AV ne prend pas en charge les formats de fichiers musicaux suivants: FLAC et Ogg Vorbis.
• Dans le cas d'une lecture depuis un serveur, il est possible que les formats de fichiers mentionnés ci-dessus ne soient pas lisibles en fonction du type de serveur.

MP3 (.MP3 ou .MP3)

• Les fichiers MP3 doivent être au format MPEG-1/MPEG-2 Audio Layer 3 avec une fréquence d'échantillonnage de 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz et un débit binaire compris entre 8 kbps et 320 kbps. Les fichiers non compatibles ne peuvent pas être lus.

WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l'aide de Windows Media® Player.

• L'option de copyright des fichiers WMA doit être désactivée.
• Fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 5 kbps et 320 kbps, ainsi que les DRM WMA sont pris en charge.
• Les formats WMA Pro/Voice ne sont pas pris en charge.

• Les fréquences d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz sont prises en charge.
• Bit de quantification : 16 bits, 24 bits

WAV (. WAV ou. WAV)

Les fichiers WAV contiennent des données audio numériques PCM non comprimées.

• Les fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz sont prises en charge.
• Bit de quantification : 8 bits, 16 bits, 24 bits

AAC concerne les données audio MPEG-2/MPEG-4.

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz et les débits binaires compris entre 8 kbps et 320 kbps sont pris en charge.

FLAC (.FLAC ou.flac)

FLAC est un format de fichier destiné à la compression des données audio sans perte.

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz sont prises en charge.
• Bit de quantification : 8 bits, 16 bits, 24 bits

OGG vorbis (OGG ou. OGG)

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 48 kbps et 500 kbps sont pris en charge. Les fichiers non compatibles ne peuvent pas être lus.

LPCM (PCM linéaire)

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz et 96 kHz sont prises en charge.
• Bit de quantification : 8 bits, 16 bits, 24 bits
• Uniquement pour la lecture via un réseau.

• Les fréquences d'échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz et 96 kHz sont prises en charge.
• Bit de quantification : 16 bits, 24 bits

DSD (. DSF Ou. DSF)

• Le taux d'échantillonnage de 2,8224 MHz est pris en charge.

• Les fréquences d'échantillonnage de 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz sont prises en charge.

La Digital Living Network Alliance is one collaboration internationale intersectorielle. Les membres de la DLNA ont développé un concept de réseaux interoperables câblés et sans fil sur lesquels il est possible de partager du contenu tel que des photos, de la musique et des vidéos via de l'électronique grand public, des ordinateurs et des périphériques mobiles aussi bien chez soi qu'à l'extérieur. L'ampli-tuner AV est conforme aux recommandations d'interopérabilité de la DLNA version 1.5.

Informations sur la licence et sur les marques déposées

« TV. Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains n° 5,956,674, 5,974,380, 5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723, 7,392,195, 7,333,929, 7,548,853 et d'autres brevets américains et internationaux émis, en attente d'approbation. DTS-HD et son symbole et DTS-HD et son symbole sont tous deux des marques déposées et DTS-HD Master Audio est une marque déposée de DTS, Inc. Le produit comprend les logiciels. © DTS, Inc. Tous droits réservés.

Fabriqué sous licence concédée par la société Dolby Laboratories. Dolby, Pro Logic, Surround EX et le symbole du double D sont des marques commerciales de la société Dolby Laboratories.

Music Optimizer™ est une marque déposée de la société Onkyo Corporation.

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays ».

InstaPrevue

InstaPrevue et le logo d'InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. aux États-Unis et dans d'autres pays.

THX et le logo THX sont des marques commerciales de THX Ltd. qui peuvent être enregistrées dans certaines juridictions. Tous droits réservés.

THX SELECT2 Plus

Avant qu'un composant de home-cinéma puisse être certifié THX Select2 Plus, il doit passer une série rigoureuse d'essais de qualité et de performances. Ce n'est qu'après cela que le logo THX Select2 Plus, qui représente notre garantie que les produits de homecinéma achétés vous offriront de fantastiques performances pour les années à venir, est attribué. Les exigences THX Select2 Plus définissent des centaines de paramètres, notamment les performances de l'amplificateur de puissance et du préamplificateur ainsi que les opérations pour les domaines numériques et analogiques. Les récepteurs THX Select2 Plus représentent également les technologies THX propriétaires (par ex. le mode THX) qui convertit de manière précise les bandes son pour la lecture par des systèmes de home-cinéma.

Made for iPo

d iPhone

iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

« Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement sur un iPod ou un iPhone, respectivement, et qu'il a été homologué par le développement conformément aux normes de performance d'Apple. Apple n'est pas responsable de l'utilisation de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation.

Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Apple TV est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Fabriqué sous licence d'Audyssey LaboratoriesTM, Inc. Brevets américains et étrangers en instance. Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey DSX® sont des marques déposées d'Audyssey Laboratories, Inc.

« DLNA®, le logo DLNA et DLNA CERTIFIED™ sont des marques commerciales, des marques de services ou des marques de certification de Digital Living Network Alliance. »

Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft.

Qdeo et QuietVideo sont des marques commerciales de Marvell ou de ses filiales.

HQV® (Hollywood Quality Video) est une marque déposée de Qualcomm Incorporated.

« Xantech » est une marque déposée de Xantech Corporation.

« Niles » est une marque déposée de Niles Audio Corporation.

Re-Equalization et le logo « Re-EQ » sont des marques commerciales de THX Ltd.

« MHL, le logo MHL et Mobile High-Definition Link sont des marques déposées ou enregistrées de MHL LLC aux États-Unis et dans d'autres pays. »

Section amplificateur

Puissance de sortie nominale

Tous les canaux :

(Modèles nord-américains)

Puisance continue de 135 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20Hz à 20kHz, avec une distorsion harmonique totale maximale de 0.08% (FTC)

(Modèles européens)

7 canaux × 180W à 6 ohms, 1kHz 1 canal alimenté de 1% (IEC)

Puissance dynamique*

• IEC60268-Puissance de sortie maximale à court terme

300W (3 , avant)

250 W (4 Ω, avant)

150 W (8 Ω, avant)

(distorsion harmonique totale + bruit)

0,08% (20 Hz - 20 kHz, demi-puissance)

Facteur d'amortissement

60 (avant, 1kHz 8Ω)

Sensibilité et impédance d'entrée (asymétrique)

200 mV/47 kΩ (LINE)

2,5 mV/47 kΩ (PHONO MM)

Niveau de sortie RCA nominal et impédance

200 mV/470 Ω (PRE OUT)

Niveau de sortie RCA maximum et impédance

4,6 V/470 Ω (PRE OUT)

Surcharge phono

70mV (MM 1kHz 0.5%)

Distorsion de fréquence

5Hz - 100kHz / + 1 dB, -3dB (mode direct)

Caractéristiques du réglage de la tonalité

± 10 dB, 50Hz (GRAVES)

± 10 dB, 20kHz (AIGUS)

Rapport signal-bruit

110 dB (LINE, IHF-A)

80 dB (PHONO MM, IHF-A)

Impédance des enceintes

4Ω-16Ω

Sensibilité d'entrée / Niveau et impédance de sortie

1 Vp-p/75 Ω (Composant Y)

0,7 Vp-p/75 Ω (Composante, PR / CR)

Distorsion de fréquence de la vidéo composante

5Hz - 100MHz / + 0dB, - 3dB

Section tuner

Plage de fréquences FM

(Modèles nord-américains)

Plage de fréquences AM

(Modèles nord-américains)

CA 120V 60Hz

Modèles européens

CA 220 - 240 V, 50/60 Hz

Consommation

(Modèle nord-américains) 8,1 A

(Modèles européens) 720 W

Consommation électrique insonore

(Modèles nord-américains) 95 W

(Modèles européens) 90W

Consommation en veille

0,1 W

Dimensions (L × H × P)

435mm × 198,5mm × 435,5mm

Poids

18,3 kg

Entrée

Tableau des résolutions vidéo

1080p

Format audio

Dolby TrueHD, DTS-HD Master Audio, DVD-Audio, DSD

Pris en charge

Optiques: 2 (arrière), 1 (avant)

Coaxiales : 3

Analogue

BD/DVD, CBL/SAT, STB/DVR, GAME 1, PC, TV/CD, PHONO, AUX

Sorties audio

Analogue

ZONE2 LINE OUT, ZONE3 LINE OUT

Sorties Pre Outputs multicanaux analogiques

USB 1 (avant)/1 (arrière)

Ethernet 1

Entree IR 1

Sortie IR 1

Sortie enclenchement 12 V 2

Les caractéristiques techniques et les fonctionnalités sont susceptibles d'être modifiées sans préavis.

Onkyo Sound & Vision Corporation

2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]

http://www.onkyo.com/

Onkyo U.S.A. Corporation

Remarque

• Les services disponibles peuvent varier en fonction de la région.

1. Appuyez sur NET.

Une liste des services réseau s'affiche, et le témoin NET s'allume. S'il clignote, vérifie que le câble Ethernet est fermement branché sur l'ampli-tuner AV.

2 Sélectionnez le service désiré et appuyez sur ENTER.

La page principale du service sélectionné s'affiche.

Utilisation de plusieurs comptes

L'ampli-tuner AV prend en charge plusieurs comptes utilisateur, ce qui signifie que vous pouvez librement commuter entre plusieurs connexions. Avec avoir enregistré des comptes utilisateur, l'identification est réalisée à partir de l'écran « Users »

1 Appuyez sur MENU lorsque l'écran Users est affiché.

Les éléments de menu suivants s'affichent :

Add new user :

Supprimer cet utilisateur :

Vous pouvez soit stocker un nouveau compte utilisateur, soit en supprimer un existant.

Conseil

• Certains des services ne permettent pas l'utilisation de plusieurs comptes utilisateur.
• Vous pouvez stocker jusqu'à 10 comptes utilisateur.
• Pour commuter entre les comptes, vous devez d'abord vous déconnecter du compte actuel, puis vous reconnectez depuis l'écran « Users »

Pandora® Internet Radio - Pour commencer (États-Unis uniquement) 2

Utilisation de Rhapsody (États-Unis uniquement) 3

Utilisation de SiriusXM Internet Radio (Amérique du Nord uniquement) 4

Utilisation de la webradio Last.fm............ 5

Utilisation de Slacker Personal Radio.... 6

Pandora® internet radio - pour commencer (états-unis uniquement)

Pandora est un service de radio en ligne libre et personnalisé vous permettant de dire la musique que vous connaisssez et de découvrir celle que vous aimez.

1 Utilisez △/∇ pour sélectionner « I have a Pandora Account » ou « I'm new to Pandora », puis appuyez sur ENTER.

Si vous ne connaissiez pas Pandora, sélectionnez « I'm new to Pandora ». Un code d'activation apparaitra sur l'écran de votre téléviseur. Notez ce code. Utilisez un ordinateur branché sur Internet et connectez le navigateur à www. pandora. com/onkyo. Saisissez votre code d'activation puis suivez les instructions pour créer votre compte Pandora et vos stations webradio Pandora personnalisées. Lorsque vous y êtes invités, vous pouvez saisir vos stations en saisissant vos chansons et vos artistes préférés. Après la création de votre compte et de vos stations, vous pouvez retourner à votre récepteur Onkyo et appuyez sur entrée pour écouter votre webradio Pandora personnalisée.

Si vous disposez d'un compte Pandora, vous pouvez ajouter votre compte Pandora à votre récepteur Onkyo en sélectionnant « I have a Pandora Account » et y accéder en entrant votre adresse e-mail et votre mot de passe.

Conseil

• Si vous souhaitez utiliser plusieurs comptes, consultez « Utilisation de plusieurs comptes » ( page 1). L'identification peut être réalisée à partir de l'écran « Users ».

2 Pour désigner une station, utilisez / pour sélectionner la station dans toute liste de stations, puis appuyez sur ENTER.

La lecture débute et l'écran de lecture s'affiche.

Saisissez le nom d'une chanson, d'un artiste ou d'un genre et Pandora créera une station radio unique pour vous en fonction des qualités musicales de la chanson, de l'artiste ou du genre choisi.

Éléments du menu

J'aime cette chanson :

Acceptez la chanson et Pandora lira d'autres musiques similaires.

Rejetez la chanson et Pandora l'éliminera de la station courante.

Découvrez certains des attributs musicaux que Pandora utilise pour créer vos stations radio professionnelles.

Si vous en avez assez d'une chanson, vous pouvez mettre la chanson « au repos » et Pandora ne la lira plus pendant un mois.

Permet de créer une station radio à partir de cet artiste.

Ceci supprimera de façon permanente la station de votre compte Pandora. Au cas où vous decidiez de récréer la station avec les mêmes chansons ou les mêmes artistes, tous vos acceptations/rejets précédents seront perdus.

Permet de créer une station radio à partir de cette chanson.

Vous permet de renommer la station radio actuelle.

Pandora marquera votre artiste préféré pour votre profil sur www.pandora.com.

Pandora marquera la chanson en cours et vous permettra de toutes les acheter sur Amazon ou iTunes en une étape!

Ajouter à My Favorites :

Permet d'ajouter une station à la liste My Favorites.

PANDORA® internet radio

PANDORA, le logo PANDORA, et l'habillage commercial Pandora sont des marques commerciales ou des marques déposées de la société Pandora Media, Inc. Utilisées avec autorisation.

1 Utilisation / pour sélectionner « sign in to your account », puis appuyez sur ENTER.

Vous devez posséder un compte pour utiliser Rhapsody. Si vous ne disposez pas encore d'un compte, vous pouvez en créer un à partir de www.rhapsody.com/onkyo

Si vous possédez déjà un compte Rhapsody, sélectionnez « Sign in to your account », puis appuyez sur ENTER.

Saisissez votre nom d'utilisateur (en général votre adresse électronique) et votre mot de passe dans l'écran clavier suivant ou dans Configuration Web.

Utilisation de l'écran clavier

1. Utilisez / / / et ENTER pour saisir votre nom d'utilisateur et votre mot de passe.
2. Sélectionnez « OK »
3. Appuyez sur ENTER. L'écran « Confirm your entries » s'affiche.
4. Appuyez sur ENTER.

Conseil

• Si vous souhaitez utiliser plusieurs comptes, consultez « Utilisation de plusieurs comptes » (→ page 1). L'identification peut être réalisée à partir de l'écran « Users ».

2 Utilisez / pour sélectionner le menu, puis appuyez sur ENTER.

Vous pouvez rechercher des morceaux par artiste, par album ou par piste.

Vous pouvez choisir des pistes à partir des genres, des artistes, des albums, des pistes, des nouvelles et des sélections du personnel.

Écoutez les canaux de radio programmés par les plusieurs éditeurs de Rhapsody.

Permet de jouer vos listes de lecture personnelles.

Marquez vos albums et vos pistes personnelles dans le catalogue de Rhapsody à l'aide de My Library.

Vérifiez les informations de votre compte.

Déconnectez-vous de votre compte Rhapsody.

3 Utilisez / pour sélectionner un canal, puis appuyez sur ENTER ou pour démarrer la lecture.

La lecture débute et l'écran de lecture s'affiche.

Vous pouvez contrôler les pistes avec les touches sur la télécommande.

Boutons actifs: □, □, □, RANDOM, REPEAT

Remarque

• Sur les canaux Rhapsody, certaines touches ne fonctionnent pas.

Éléments du menu

Marquez les pistes en cours de lecture.

Marquez les albums en cours de lecture.

Marquez les listes de lecture en cours de lecture.

Marquez les canaux de radio Rhapsody en cours de lecture.

Permet d'ajouter une piste, un canal ou une liste de lecture à la liste My Favorites.

Conseil

• Vous pouvez supprimer des pistes, des albums et des canaux Rhapsody marqués de My Library.

Utilisation de siriusxm internet radio (amérique du nord uniquement)

Votre ampli-tuner AV Onkyo comprend un essai gratuite de SiriusXM Internet Radio. L'écran « Account Info » affiche le nombre de jours restants dans votre essai. Une fois la période d'essai expirée, si vous souhaitez continuer à écouter le service, vous nevez vous abonner. Pour vous inscrire, accédez à l'adresse

www.siriusxm.com/internetradio à l'aide de votre ordinateur.

Lorsque vous vous inscrivez, vous nevez fournir un nom et un mot de passe à utiliser qui doivent être saisis dans l'ampli-tuner AV.

Pour utiliser SiriusXM Internet Radio, l'ampli-tuner AV doit être connecté à Internet. Suivez les étapes ci-dessous à l'aide de la télécommande :

1 Utilisez △/▽ pour sélectionner « Sign In », puis appuyez sur ENTER.

Si vous possédez déjà un compte SIRIUS, vous pouvez y accéder en sélectionnant « Sign In ». Saisissez votre nom utilisateur et votre mot de passe dans l'écran clavier suivant ou dans Configuration Web. Si vous ne connaissiez pas votre nom d'utilisateur ou votre mot de passe, appelez Sirius XM au [phone] pour obtenir une assistance.

Conseil

• Si vous souhaitez utiliser plusieurs comptes utilisés, consultez « Utilisation de plusieurs comptes » (→ page 1). L'identification peut être réalisée à partir de l'écran « Users ».

Utilisation de l'écran clavier

1. Utilisez △ / ▽ / ▲ / ▶ et ENTER pour saisir votre nom d'utilisateur et votre mot de passe.
2. Sélectionnez « OK »
3. Appuyez sur ENTER. L'écran « Confirm your entries » s'affiche.
4. Appuyez sur ENTER. « Please wait... » s'affiche, puis l'écran « SiriusXM Internet Radio » affiche la catégorie que vous pouvez sélectionner.

2 Utilisez △ / ▽ pour sélectionner la catégorie, puis appuyez sur ENTER.

L'écran de la liste des canaux de la catégorie sélectionnée s'affiche.

3 Utilisez / pour sélectionner le canal de votre choix, puis appuyez sur ENTER.

L'écran de lecture du canal sélectionné s'affiche et vous pouvez écouter SiriusXM Internet Radio. Vous pouvez contrôler les pistes avec les touches sur la télécommande.

Boutons actifs : ■, ■, ««, «»

Éléments du menu

Ajouter à My Favorites :

Permet d'ajouter un canal à la liste My Favorites.

Les abonnements SiriusXM Internet Radio sont vendus séparément et sont subordonnés par les conditions Sirius (voir www.sirius.com). Assurez-vous de lire cet accord avant d'acquérir votre abonnement. Sirius, XM et tous les logos et marques afférents sont des marques déposées de Sirius XM Radio Inc. et de ses filiales. Tous droits réservés.

Utilisation de la webradio last.fm

Last. fm, un service de musique qui apprend ce que vous aimez...

Votre nouvel ampli-tuner AV Onkyo est très intelligent. Si vous avez un compte Last. fm gratuit, il garde une trace de toutes les chansons que vous avez juste jouées. Quand vous rendez sur le site Web de Last. fm, vous pouvez voir les graphiques personnels de la musique que vous avez appréciée, les partagez avec vos amis et également voir ce qu'ils aient.

Avec des milliers de biographies, de revues et un besoin infini de stations de radio personnalisées et sans pub, Last. fm est un excellent moyen de découvrir de la musique. Créez aujourd'hui votre compte Last. fm gratuit sur www.last.fm/join

Inscrivez-vous et vous pourrez apprécier le meilleur de la radio sans pub Last. fm sur votre ampli-tuner AV Onkyo sans ordinateur!

Découvrez les recommendations personnalisées futures qui changent en même temps que vos goûts.

Sélectionnez n'importe quel artiste et nous vous jouerons une station entière de musique inspirée par votre choix.

Reposez-vous de return et appréciez les sélections à partir de toute la musique que vous avez entendue depuis que vous avez joint Last. fm.

Tag radio :

Funk polonaise ? Death pop ? Pensez à un style et nous vous divertirons pendant des heures.

Commencez votre essai gratuit immédiatement à la création de votre compte et découvrez par vous-même ce que cela fait d'avoir la musique du monde aux bouts des doigts. Les derniers prix et les informations complètes sont disponibles sur www.last.fm/subscribe

1 Utilisez / pour sélectionner « Sign in to your account », puis appuyez sur ENTER.

Vous possédez déjà un compte Last. fm, vous pouvez vous y connecter pour sélectionner « Sign in to your account ». Saisissez votre nom d'utilisateur et votre mot de passe dans l'écran clavier suivant.

Utilisation de l'écran clavier

1. Utilisez △ / ▽ / ▲ et le bouton ENTER pour saisir votre nom d'utilisateur et votre mot de passe.
2. Sélectionnez « OK »
3. Appuyez sur ENTER. L'écran « Confirm your entries » s'affiche.
4. Appuyez sur ENTER. « Please wait... » apparait puis l'écran « Last. fm Internet Radio » apparait.

Conseil

• Si vous souhaitez utiliser plusieurs comptes utilisateur, consultez « Utilisation de plusieurs comptes » (→ page 1). L'identification peut être réalisée à partir de l'écran « Users ».

2 Utilisez / pour sélectionner un menu puis appuyez sur ENTER.

Vous pouvez rechercher une station par artiste, par tag ou par nom d'utilisateur.

Vous pouvez lire des artistes les mieux évalués.

Toujours lire des pistes des tags les mieux évalués.

Vous pouvez dire des pistes de votre station personnalisée (« Your Library », « Your Neighbourhood » et « Your Recommendations »).

Vous pouvez dire des pistes de « Recently Listened Tracks », « Library » et « Neighbours »

Vérifiez les informations de votre compte.

Pour vous déconnecter de votre compte.

3 Utilisez / pour sélectionner une station, puis appuyez sur ENTER ou pour démarrer la lecture.

La lecture débute et l'écran de lecture s'affiche.

Éléments du menu

L'information de la piste est sauvegardée dans le serveur Last. fm, et la fréquence de lecture augmente.

L'information de la piste est sauvegardée dans le serveur Last. fm, et la fréquence de lecture diminue.

Permet d'ajouter une station à la liste My Favorites.

Utilisation du contrôle scrobbling

Utilisez / pour sélectionner « Enable », puis appuyez sur ENTER.

• Les services de webradio fournis par un tiers peuvent être résiliés avec ou sans préavis.

Les services de webradio peuvent ne pas être accessibles dans certaines zones.

Si vous ne possédez pas de compte, créez-en un à partir du site Web de Slacker (www.slacker.com) à l'aide de votre ordinateur.

Si vous possédez déjà un compte Slacker, sélectionnez « Sign in to your account », puis appuyez sur ENTER.

L'écran clavier s'affiche. Vous pouvez saisir des informations à partir de la télécommande ou des touches sur l'appareil principal.

2 Si les informations que vous avez saisies ne comportent pas d'erreur, utilisez / / pour sélectionner « OK », puis appuyez sur ENTER.

L'écran de confirmation des informations du compte s'affiche.

Si vous ne possédez pas de compte, sélectionnez « Access without Sign In », puis appuyez sur ENTER pour utiliser une version restreinte du service.

Veuillez noter que l'utilisation est restreinte.

Conseil

• Si vous souhaitez utiliser plusieurs comptes utilisés, consultez « Utilisation de plusieurs comptes » (→ page 1).

L'identification peut être réalisée à partir de l'écran

«Users».

4 Utilisez / pour sélectionner un élément du menu, puis appuyez sur ENTER.

Pour vous déconnecter, utilisez / pour sélectionner

« Sign out » depuis cet écran, puis appuyez sur ENTER.

5 Utilisez / pour sélectionner une station, puis appuyez sur ENTER ou pour démarrer la lecture depuis cette station.

L'écran de lecture apparait.

Vous pouvez contrôler les pistes avec les touches sur la télécommande.

Boutons actifs : II ,

Éléments du menu

Permet de stocker des informations sur le serveur, et d'augmenter la probabilité que le morceau soit lu de nouveau.

Permet de stocker des informations sur le serveur, et de diminuer la probabilité que le morceau soit lu de nouveau.

Permet de stocker des informations sur le serveur, et de diminuer la probabilité que les morceaux de cet artiste soient lus de nouveau.

Permet d'ajouter la station en cours de lecture à vos favoris.

Permet de supprimer la station en cours de lecture de vos favoris.

Permet d'ajouter la piste en cours de lecture à votre bibliothèque.

Permet de supprimer la piste en cours de lecture de votre bibliothèque.

Permet d'ajouter une station ou un morceau à la liste My Favorites.

Codes de télécommande

1 Tout en maintenant enfoncé le bouton REMOTE MODE auquel vous souhaitez associer un code, pressez et maintenez enfoncé le bouton [DISPLAY] (pendant environ 3 secondes).

Le bouton REMOTE MODE/le témoin Remote s'allume.

Les noms de boutons sont en minuscules sur les produits Integra. Par exemple, le bouton « Remote Mode » et le bouton « Display »

Remarques :

• Les codes de télécommande ne peuvent pas être entrés pour [RECEIVER] et le bouton multi zone.
• Seuls les codes de télécommande de téléviseurs peuvent être entrés pour [TV].
• À l'exception de [RECEIVER], [TV] et du bouton multi zone, vous pouvez affecter des codes de télécommande de n'importe quelle catégorie pour les boutons REMOTE MODE. Cependant, ces boutons font également office de bouton de sélecteur d'entrée : par conséquent, choisissez un bouton REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, choisissez [TV/CD] lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le bouton REMOTE MODE/le témoin Remote clignote deux fois.

Si le code de télécommande n'a pas été saisi correctement, le bouton REMOTE MODE/l'indicateur Remote ne clignote qu'une seule fois.

Remarques :

• L'élément clignotant de la télécommande différera selon le modèle de votre ampli-tuner AV.
• La télécommande est préconfigurée avec des préréglages de télécommande de différents appareils. En entrant un code de la liste des codes de télécommandes, vous pouvez activer le préréglage approprié pour cet appareil.
• Quand il y a de multiples codes liés à un fabricant, essayez-les et entrez-les un par un jusqu'à ce que cela corresponde à votre appareil.
• Selon le modèle et l'année de votre appareil, la compatibilité n'est pas garantie.
• Avec certains modèles, la télécommande peut ne pas fonctionner ou sa compatibilité peut être limitée à une partie de la fonctionnalité de l'appareil.
• En outre, il n'est pas possible d'ajouter de nouveaux codes aux prééglages de télécommande existants.
• Bien que les codes de télécommande fournis soient corrects au moment de l'impression de la liste, ils sont susceptibles d'être modifiés par le fabricant.
