DTX-900K - Batterie électronique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de batterie électronique
Caractéristiques techniques principales	64 kits de batterie, 50 morceaux de musique intégrés, 128 voix de percussion, 32 canaux de mixage
Alimentation électrique	Adaptateur secteur inclus, compatible avec une alimentation de 100-240V
Dimensions approximatives	Largeur : 1 000 mm, Profondeur : 800 mm, Hauteur : 1 000 mm
Poids	Environ 15 kg
Compatibilités	Compatible avec MIDI, USB, et divers logiciels de musique
Type de batterie	Batterie électronique avec pads sensibles à la vélocité
Tension	Non spécifié
Puissance	Non spécifié
Fonctions principales	Enregistrement, lecture, édition de sons, effets intégrés, connectivité MIDI
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, consulter le service après-vente pour les réparations
Informations générales utiles	Idéal pour les musiciens débutants et avancés, convient pour les répétitions et les enregistrements en studio

FOIRE AUX QUESTIONS - DTX-900K YAMAHA

Comment configurer le kit de batterie électronique YAMAHA DTX-900K pour la première fois ?

Pour configurer votre YAMAHA DTX-900K, commencez par déballer tous les composants et suivez le manuel d'utilisation pour monter les éléments. Ensuite, branchez les câbles selon le schéma fourni et allumez l'appareil. Utilisez le menu pour sélectionner le kit de batterie souhaité.

Que faire si les pads de batterie ne réagissent pas aux coups ?

Vérifiez que les câbles sont correctement connectés et que les pads sont bien en place. Assurez-vous également que le volume est réglé correctement et que le kit est allumé. Si le problème persiste, envisagez de recalibrer les pads via le menu des paramètres.

Comment enregistrer mes performances sur le YAMAHA DTX-900K ?

Pour enregistrer vos performances, appuyez sur le bouton 'Record' et sélectionnez le morceau que vous souhaitez enregistrer. Une fois prêt, appuyez sur 'Start' pour commencer l'enregistrement. Appuyez à nouveau sur 'Stop' pour terminer l'enregistrement.

Comment connecter le YAMAHA DTX-900K à un ordinateur ?

Utilisez un câble USB pour connecter le DTX-900K à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés. Vous pourrez ensuite utiliser votre logiciel de musique préféré pour enregistrer ou éditer vos performances.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez le niveau de volume de votre kit et de votre système audio. Assurez-vous que les câbles ne sont pas endommagés et que les connexions sont sécurisées. Si le problème persiste, essayez de réinitialiser le kit aux paramètres d'usine.

Puis-je utiliser des écouteurs avec le YAMAHA DTX-900K ?

Oui, vous pouvez brancher des écouteurs dans la prise dédiée pour une écoute privée. Assurez-vous que le volume est réglé à un niveau confortable pour éviter d'endommager votre audition.

Comment mettre à jour le firmware du YAMAHA DTX-900K ?

Visitez le site officiel de YAMAHA pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour sur votre appareil.

Le YAMAHA DTX-900K est-il compatible avec des logiciels de musique ?

Oui, le DTX-900K est compatible avec de nombreux logiciels de musique. Assurez-vous d'utiliser un câble USB pour la connexion et vérifiez que votre logiciel prend en charge les dispositifs MIDI.

MODE D'EMPLOI DTX-900K YAMAHA

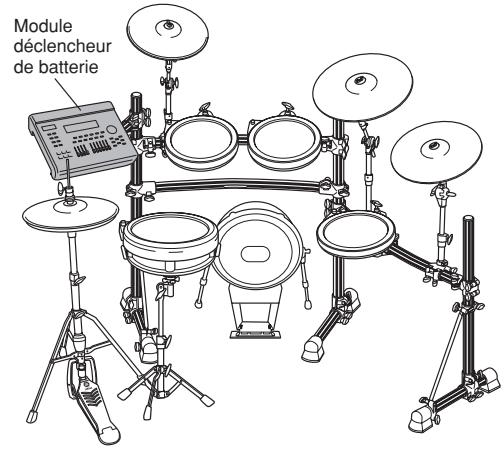

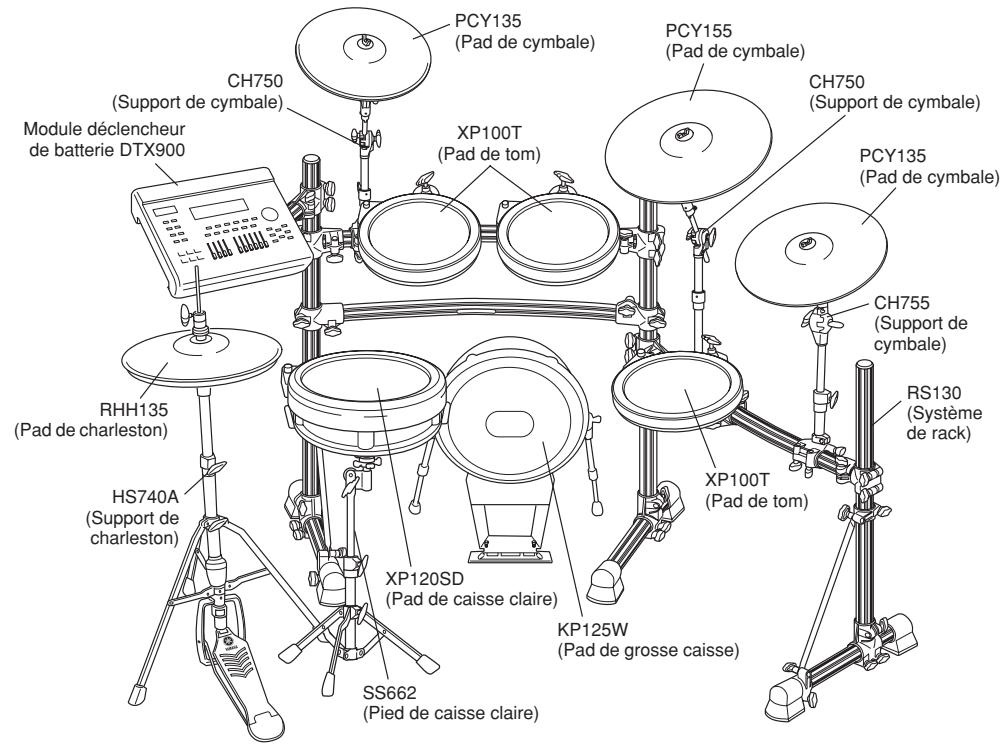

Ce manuel décrit l'assemblage standard du DTX900K.

Une fois les différentes pieces assemblées et les cordons connectés comme illustré ci-dessous, le module déclencheur de batterie est prét pour la mise sous tension.

Assemblage standard de l'unité

IMPORTANT

Pour assembler l'unité, assurez-vous de disposer des quatre emballages suivants : RS130 (Système de rack), DTP900 (Ensemble de pads), DTP901(Ensemble de pads) et DTX900 (Module déclencheur de batterie).
- Ce manuel explique comment fixer les pads et le module déclencheur de batterie au système de rack RS130 préalablement monté. Avant de suivre les instructions de ce manuel, prenez soit de terminer le montage du système de rack RS130 conformément aux consignes du manuel d'assemblage correspondant.

AVIS

Avant d'assembler l'unité, placez un tapis pour batterie (vendu séparément) sur le sol. Pour évitér d'endommager le sol, vous pouvez également y poser les cartons aplatis des emballages fournis avant de manipulier le support de charleston HS740A et le pad de grosse caisse KP125W.

PRECAUTIONS D'USAGE

Veuillez commencer par dire ce manuel d'assemblage afin d'utiliser ce produit de maniere correcte et sans danger.

• Rangez ce manuel en lieu sûr afin de pouvoir le consulter ultérieurement.
• Prenez soit de dire le manuel d'assemblage du système de rack et le mode d'emploi du pad

AVERTISSEMENT

Le fait d'ignoreer ce symbole et d'utiliser l'équipement de manière incorrecte risque d'exposer les personnes à des blessures mortelles ou d'entrainer de graves dommages.

• Ne laissez pas de jeunes enfants assembler ou configurer ce produit sans aucune surveillance car ils peuvent et blesser. Ce produit doit etre assemblé sous le contrôle d'un adulte.
• Prenez garde aux bords des supports de cymbale et de tom. Leur tranchant risque de provoquer des blessures.
• Prenez garde aux extrémités des éperons fixés au pad de grossse caisse et à la pédale.
  Leur tranchant risque de provoquer des blessures.
• Si ce produit est utilisé avec un système de rack ou un support de cymbale, vérifie que tous les boulons sont bien serrés. Lorsque vous réglez la hauteur ou l'angle, ne déserrez pas brusquement les boulons. Des boulons desserrés peuvent provoquer le renversement du rack ou la chute des pieces, causant des blessures.
• Posez toujours le produit sur une surface plate et ferme. Si vous le disposez sur une surface inclinée ou instable ou sur des marches, cela pourrait le déstabiliser et provoquer sa chute à terre.
• Lors de l'installation du produit, soyez attent à la manipulation et à la configuration des cables. Des cables mal disposés peuvent provoquer le trèbuchement et la chute de l'utilisateur ainsi que d'autres personnes.
• Ne modifiez pas le produit. Cela pourrait l'endommager, le déterminer ou provoquer des blessures.
• Ne vous asseyez pas sur le rack et ne marchez pas dessus. Le rack risque de se renverser ou de s'endommager, en provoquant des blessures.

ATTENTION

Si ce symbole est ignoré et l'équipement utilisé de manière incorrecte, cela pourra exposer les personnes manipulant l'équipement à des blessures ou entraîner des dommages matériels.

• Faites attention à vos doigsths lorsque vous reglez les pinces. Vous risquez de vous pincer ou de vous blesser.
• Faites attention en manipulant les tuyaux, notamment leurs extrémités et leur partie interne, ainsi que les extrémites des vis. Les copeaux notamment métalliques peuvent vous blesser les doigts.
• Ne placez pas vos mains ou vos pieds sous la pédale ou le sélecteur au pied. Vous risque de vous pincer les doigts ou de vous blesser.
• Ne fixez pas de batterie acoustique au rack de la batterie électronique. Les pinces risquent de s'endommager et les batteries de tomber par terre, provoquant des blessures.

AVIS

• Assurez-vous de tener la prise et non le cable lors de la connexion ou déconnexion du cable.
  Veiliez également à ne pas poser sur le cable des objets lourds ou pointus. L'application d'une force excessive sur le cable peut entrainer des dommages au cable, notamment aux fils.
• Ne marchez pas sur le produit et ne placez pas des objets lourds dessus. Cela pourrait l'endommager.
  N'utilisez pas et ne conservez pas le produit dans des lieux à température très élevé (à la lumière directe du soleil, à proximé d'un radiateur ou dans une voiture fermée, etc.) ou à forté humidité (salle de bain, à l'extérieur par une journée pluvieuse, etc.). Cela pourrait entraîner sa déformation et sa décoloration, et l'endommager ou le déterminer.
• Pour nettoyer le produit, n'utilise pas de benzène, de diluant ou d'alcool au risque de provoquer sa décoloration ou sa déformation. Essuyez-le avec un chiffon sec et doux ou un tissu humide ayant été très bien essore. Si le produit est sale ou collant, nettoyez-le avec un tissu imbibé de détergent neutre puis essuyez-le avec un chiffon humide ayant été préalablement bien essoré afin d'en-retirer toute trace de détergent. Veillez à ne pas laisser l'eau ou le détergent entner en contact avec les coussins utilisés avec le produit, car cela pourrait les déterminer.

Vérification du contenu de chaque emballage

RHH135 (Pad de charleston) (1)

Base de support pour le RHH135 (1)

KP125W (Pad de grosse caisse) (1)

CH750 (Support de cymbale) (2)

SS662 (Support de caisse claire) (1)

Cables stéreo de 2,5 m (7)

Cables stereo de 4 m (4)

Bandes pour cable (10)

0)

Feutres pour le PCY135/155 (3)

Tube en spirale de 2 m (1)

• Vous pouvez couper ce tube à la longueur souhaïée et l'utiliser pour supprimer le jeu eventuel des câbles.

Clef d'accord (1)

□ Modes d'emploi (pour chaque page)

PCY65/65S/135/135
KP125W
BUH125

• RAH135

XP120SD (Pad de caisse claire) (1)

CH755 (Support de cymbale) (1)

Pince de support supplémentaire (1)

XP100T/100SD/120T/120SD Mode d'emploi (1)
Manuel d'assemblage (cette fiche, 1)

Emballage 3 [Module déclencheur de batterie DTX900]

Module déclencheur de batterie DTX900 (1)

Support de module (1)

Adaptateur

Vis de fixation du support de module (4)

Mode d'emploi du DTX900 (1)

• List des données du DTX900 (1)

Assemblage des pads et du module déclencheur de batterie sur le système de rack

Procedez au montage des pads et du module déclencheur sur le système de rack. Positionnez ensuite le pad de grosse caisse et le charleston.

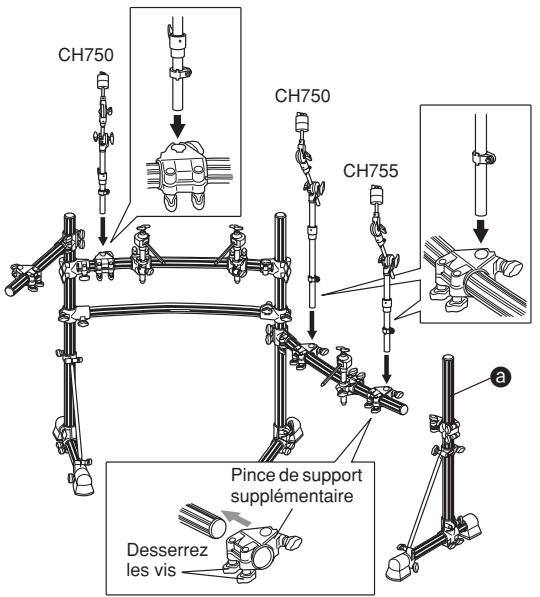

Fixation des pinces de support supplémentaires et des supports de cymbale

1. Retirez le supportitué à l'extrémité droite (illustré ci-dessous par le point ③) du rack, fixez la pince de support supplémentaire dans le sens indiqué, puis remontez le support sur le rack.
2. Fixez les supports de cymbale (CH750 x 2 et CH755 x 1) au système de rack comme illustré ci-dessous.

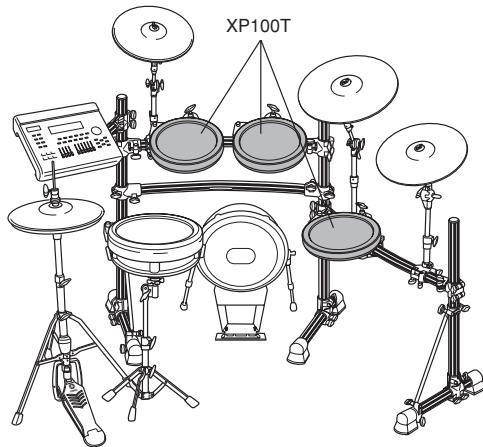

Fixation du pad de tom

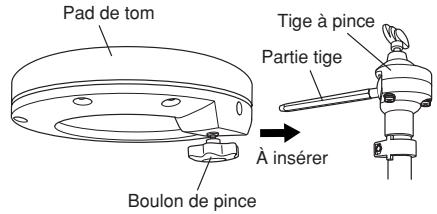

1. Fixez le boulon de pince, puis serrez-le en le tournant cinq ou six fois sur chacun des trois pads de tom.

2. Fixez les trois pads de tom aux tiges à pince du rack, respectivement. Fixez le pad de tom à la partie tige comme illustré ci-dessous de manière à ce que celle-ci pénétre dans l'orifice present sur le pad de tom, puis serrez fermement le boulon de pince.

1. Pour modifier l'emplacement (hauteur et angle) du pad de tom, utilisez les boulons de pince A et B. Desserrez le boulon de pince approprié, ajustez la position du pad, puis resserrez le boulon de pince avant de proceder à l'ajustement d'un autre boulon de pince.

Boulon de pince B

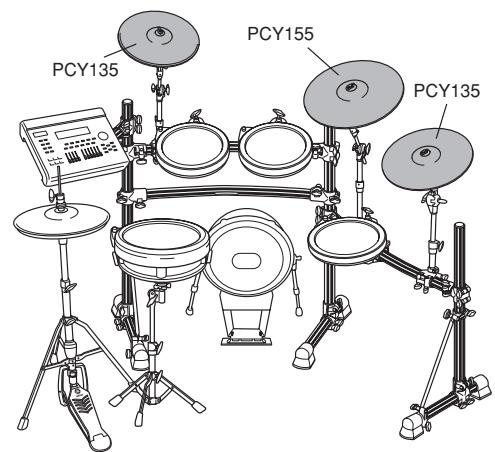

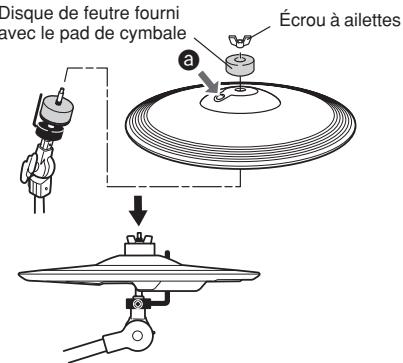

Fixation du pad de cymbale

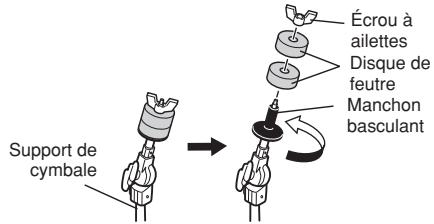

1. Retirez l'écrou à ailettes et les deux disques de feutre du support de cymbale. Tournez ensuite le manchon basculant dans le sens inverse des aiguilles d'une montre et retirez-le.

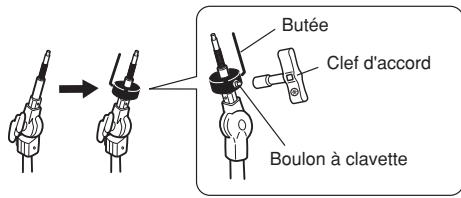

1. Fixez la butée au support de cymbale de manière à ce que sa partie en forme de L se trouve du côté opposé à l'endetroit où vous étés. Pour régler la position de la butée, utilisez la cléf d'accord et resserrez fermement le boulon à clavette.

1. Replacez le manchon basculant retire a l'etape 1 sur le support de cymbale et serrez-le en le tournant dans le sens des aiguilles d'une montre.

2. Fixez un des disques de feutre retirés à l'étape 1 sur le support de cymbale. Le deuxième disque de feutre ne sera pas utilisé pour l'assemblage standard décrit dans leprésent manuel.

1. Introduisez l'extrémité de la partie en forme de L de la butée dans l'orifice ovale (illustré au point d) du pad de cymbale afin de fixer le pad sur le support.

2. Le pad de cymbale PCY135 est très similaire au pad de charleston RHH135. Vérifiez le nom du modulo au dos.

3. Fixez le disque de feuitre doté d'un orifice de gros diamètre sur le support de cymbale, puis fixez l'écrou à ailettes que vous avez retire à l'étape 1 et serrez-le. Tournez l'écrou à ailettes jusqu'à ce que vous soyez sur que le pad de cymbale est bien fixé. Le pad de cymbale est unconçu pour trembler des que vous touchez sa surface, même lorsque l'écrou à ailettes est bien resserré.

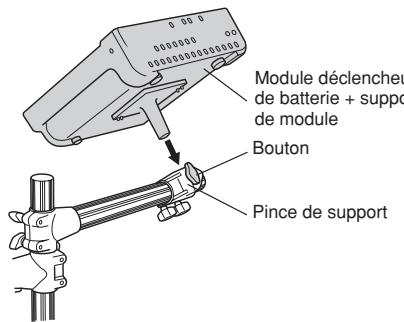

Fixation du module déclencheur de batterie

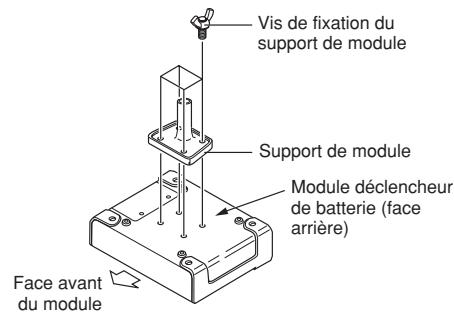

1. Fixez le support de module fourni sur l'arriere du module déclencheur de batterie à l'aide des vis de fixation.

1. Fixez le support de module à la pince de support, puis serrez le bouton pour le maintainir en place.

Assemblage du support de charleston

1. Si vous ne disposez pas de tapis de batterie (vendu séparation), vous pourrez poser un carton au sol pour éviter de rayer ce dernier.

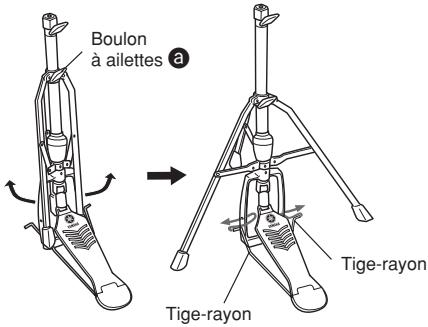

2. Desserrez le boulon à ailettes (illustré au point 3) du support de charleston.
3. Déployez les pieds du trépied jusqu'à ce que ce dernier soit stable. Resserrez le boulon à ailettes desserré à l'étape 2.
4. Introduisez la tige-rayon dans l'orifice de la structure comme illustré ci-dessous.

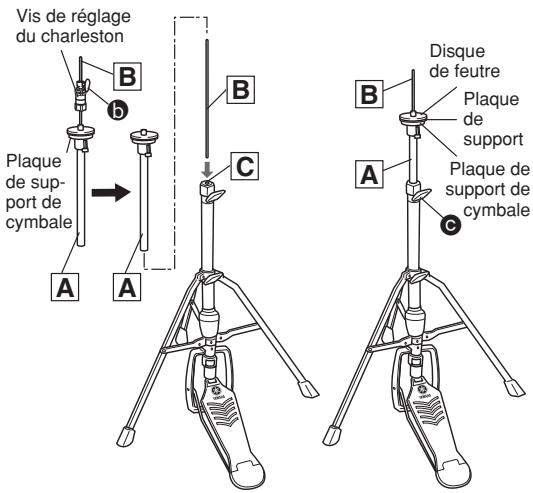

1. Desserrez le boulon à ailettes (illustré au point ⑥) pour-retirer la vis de réglage du charleston, comme illustré à droite.
2. La vis de réglage du charleston n'est pas utilisé pour l'assemblage standard décrit dans ce manuel. Utilisez la vis de réglage du charleston fournie avec le pad RHH135.
3. Retirez la tige de charleston B du tuyau supérieur A.
4. Introduisez la tige de charleston B retiree à l'etape 6 dans I'ecrou du tuyau inférieur C.
5. Insérez le tuyau supérieur A dans la tige de charleston B dont il est question ci-dessus, puis serrez le boulon à ailettes (illustré au point C à droite) à l'endroit où se trouve la plaque de support de cymbale, dans la zone centrale de la tige de charleston B.
6. Retirez le disque de feutre et la plaque de support de cymbale fixée au-dessus de la plaque de support, dans la mesure où ils ne sont pas utilisés dans l'assemblage standard décrit dans ce manuel.

1. Placez le pad de charleston RHH135.

2. Reportez-vous à la section « Installation » du mode d'emploi du pad RHH135.

Assemblage du pad de grosse caisse

1. Si vous ne disposez pas de tapis de batterie (vendu séparément), vous pourrez poser un carton au sol pour éviter de rayer ce dernier.

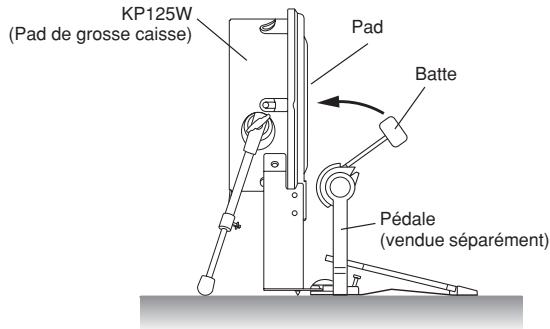

2. Attachez la pédale (vendue séparément) au pad de grosse caisse KP125W, puis fixez-la en place de manière à ce que la batte frappe le centre du pad.
3. Reportez-vous au mode d'emploi du pad KP125W.

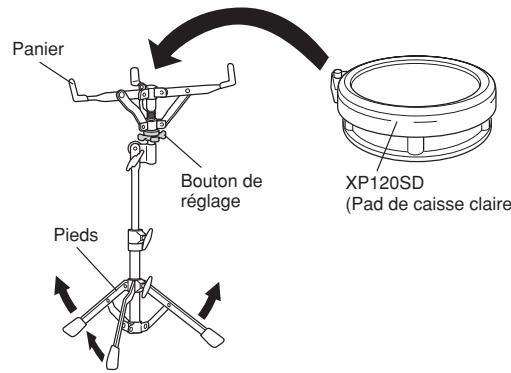

Assemblage du support et du pad de caisse claire

1. Déployez les pieds du trépied, puis placez le support de caisse claire sur le sol.
2. Déployez la partie panier du support de caisse claire, installez le pad de caisse claire XP120SD au-dessus, puis utilisez le bouton de réglage pour fixer le pad.

4 Positionnez le support de charleston, le pad de grosse caisse et le support de caisse claire à l'endroit souhaite, en vous référant à la section « Assemblage standard de l'unité » au recto.

AVant d'assembler l'unité, placez un tapis pour batterie (vendu séparation) sur le sol. Si vous ne dispose pas de tapis, posez les cartons aplatis des emballages fournis sous le support de charleston et le pad de grosse caisse pour évier d'endommager le sol.

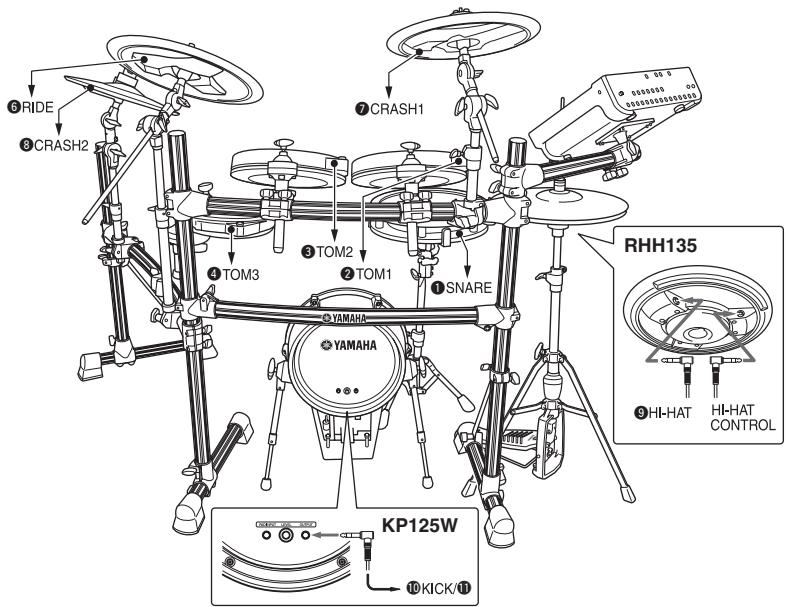

Raccordement des pads au module déclencheur de batterie

Connectez les cables branchés aux prises de sortie des pads aux prises d'entrée du module déclencheur de batterie.

1. Connectez les pads aux prises d'entrée de déclenchement (prises ① SNARE - ⑩ KICK/⑪ et HI-HAT CONTROL) du module déclencheur de batterie à l'aide des cables stéreo, comme illustré à droite.

2. Insérez les fiches droites du cable dans les prises d'entrée de déclenchement du module déclencheur de batterie, puis insérez les fiches en forme de L des cables dans les pads correspondants.

3. Le cable stéreo pour TOM4 n'est pas utilisé pour l'assemblage standard décrit dans le présence manuel.

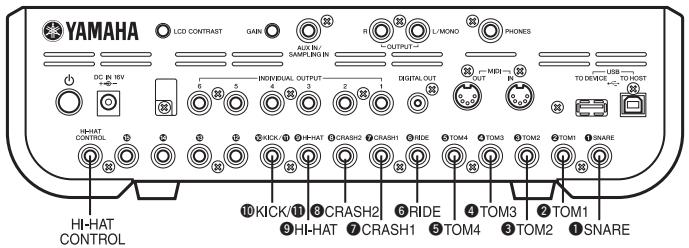

Panneau arrêté du module déclencheur de batterie

Prises des pads

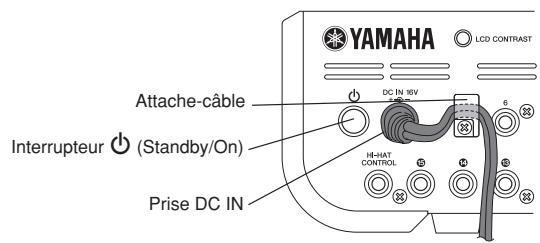

6 Connectez l'adaptateur secteur au module déclencheur de batterie.

1. Vérifie que l'interrupteur (Standby/On) est en position de voille (■), puis connectez l'adaptateur secteur à la prise DC IN située sur le panneau arrêté. Enroulez le cable autour de l'attache-cable pour éviter de débrancher la fiche CC par inadvertance.

Panneau arrêté du module déclencheur de batterie

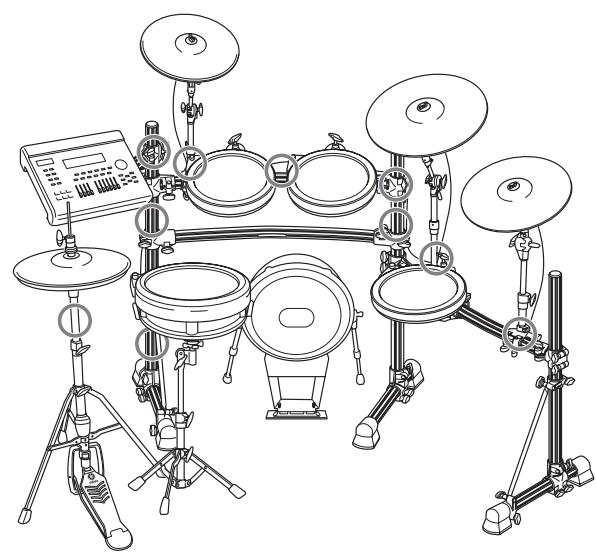

1. Utilisez les bandes pour cable pour attacher les cables au rack comme illustré à droite. Si nécessaire, utilisez le tube en spirale.
2. Branchez l'autre extrémité de l'adaptateur secteur à la prise secteur.

L'assemblage est a present terminé. * Pour plus d'informations sur les étapes suivantes (mise sous/hors tension et verification du son, par exemple),

reportez-vous à la section « Installation » du mode d'emploi du module déclencheur de batterie.
