SVV-200 - Violon électrique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Violon électrique (alto)
Marque	YAMAHA
Modèle	SVV-200
Couleur	Non spécifiée (bois naturel)
Dimensions (L x l x H)	677 x 246 x 129 mm
Poids (avec piles)	Environ 740 g
Alimentation	1 pile 9V type 6F22 (S-006P) ou 6LR61
Autonomie des piles	Environ 12 h (manganèse) / 24 h (alcaline)
Matériau de la table d'harmonie	Épicéa
Matériau des touches/chevilles	Ébène
Matériau du chevalet	Érable dur
Matériau de la mentonnière/cordier	Ébène
Longueur de corde (tirant)	375 mm
Longueur de caisse de résonance	406 mm
Capteur	Capteur piézoélectrique stéréo (sous le chevalet)
Connecteurs	Prise LINE OUT (mono), prise PHONES (stéréo mini-jack)
Contrôles	Interrupteur POWER (ON/OFF), volume, EQ CTRL, sélecteur EQ MODE (1/2)
Fonctions	Égaliseur intégré, équilibrage des capteurs grave/aigu, sortie casque avec spatialisation
Accessoires inclus	Chevalet, pile 9V, écouteurs stéréo
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; utiliser un chiffon légèrement humide pour les taches. Ne pas utiliser d'alcool ni de diluant.
Sécurité	Ne pas exposer à l'humidité, chaleur excessive, poussière, vibrations ; toujours éteindre avant de connecter/déconnecter des câbles.
Pièces détachées et réparabilité	Disponibles auprès de Yamaha : chevalet, cordes, piles, etc. Réparations à confier à un technicien qualifié.
Informations générales	Notice d'utilisation disponible en téléchargement. Garantie : se référer aux conditions Yamaha.

FOIRE AUX QUESTIONS - SVV-200 YAMAHA

Comment monter le chevalet sur le SVV-200 ?

Le chevalet n'est pas monté en usine. Placez-le dans le support en veillant à ce que le logo soit dirigé vers le cordier et que les pieds soient bien en contact avec le capteur. Vérifiez que le côté cordier est vertical.

Comment accorder le SVV-200 ?

Les cordes sont accordées en La (1ère), Ré (2e), Sol (3e), Do (4e). Utilisez un accordeur ou un piano. Tournez les chevilles en pressant vers la coquille. Un ajusteur sur la 1ère corde permet un réglage fin.

Comment remplacer une corde ?

Remplacez une corde à la fois. Détendez l'ajusteur au milieu de sa course (1ère corde). Fixez la corde au cordier, puis enroulez-la autour de la cheville. Accordez ensuite. Veillez à ce que le chevalet reste vertical.

Quels sont les réglages d'égaliseur (EQ) disponibles ?

Le SVV-200 dispose d'un égaliseur avec deux modes : EQ MODE 1 (tonalité optimale) et EQ MODE 2 (son brut du capteur). Utilisez la commande EQ CTRL pour régler les aigus, avec une valeur conseillée autour de 6.

Comment équilibrer les capteurs grave et aigu ?

Retirez le capuchon en caoutchouc près du témoin POWER. Avec un tournevis non conducteur, tournez la vis d'équilibrage : sens horaire pour renforcer l'aigu (R), antihoraire pour le grave (L). Ajustez en écoutant avec un casque.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile 9V type 6F22 (S-006P) ou 6LR61. Ouvrez le boîtier en tirant la languette 'OPEN', insérez la pile en respectant la polarité (+/-). Remplacez-la lorsque le témoin POWER s'éteint.

Puis-je utiliser un casque avec cet instrument ?

Oui, branchez un casque stéréo sur la prise PHONES. Le son sera spatialisé : les cordes graves à gauche, aiguës à droite. Réglez le volume à un niveau modéré pour protéger votre audition.

Comment nettoyer le SVV-200 ?

Utilisez un chiffon sec et doux. Pour les taches, un chiffon légèrement humide. N'utilisez jamais d'alcool, de diluant ou de produits agressifs. Évitez de placer des objets en vinyle sur l'instrument.

Quels accessoires sont fournis avec le SVV-200 ?

L'emballage contient : l'alto, le chevalet, une pile 9V (6F22), et un écouteur stéréo.

Quelle est l'autonomie des piles et comment la maximiser ?

Avec des piles au manganèse : environ 12 heures ; avec des piles alcalines : environ 24 heures. Pour économiser la pile, éteignez l'instrument après usage et retirez la pile si vous ne l'utilisez pas longtemps.

MODE D'EMPLOI SVV-200 YAMAHA

Nous vous remercions d'avoir fait l'achat d'un Silent Viola Yamaha.

Pour obtenir un maximum de plaisir et de performances de votre Silent Viola, nous vous conseillons de lire attentivement ce mode d'emploi avant d'utiliser l'instrument. Conservez-le en lieu sûr pour vous y reporter ultérieurement.

Table des matières

Précautions 2

Unité principale / accessoires 3

Nomenclature 4

Preparation 6

■ Mise en place du chevalet 6 ■ Accordage 7 ■ Coussinet amortisseur d'épaule 7 ■ Remplacement des cordes 8

Alimentation 10

Utilisation des commandes 11

Exemple de raccordement 14

Fiche technique 15

Emplacement

Ne placez jamais l'instrument dans des endroits où il serait soumis aux conditions suivantes, pour éviter qu'il ne se déforme, ne se décolore ou ne subisse des dommages plus graves.

• Plein soleil (par exemple, derrière une vitre).
• Chaleur excessive (près d'une source de chaleur, à l'extérieur ou dans un véhicule fermé pendant la journée).
• Humidité excessive.
• Poussière excessive.
• Vibrations importantes.

Alimentation électrique

• Mettez toujours l'instrument hors tension lorsque vous avez fini de l'utiliser.

Mise hors tension avant de faire les raccordements

• Pour éviter d'endommager le Silent Viola et les appareils auxquels il est connecté (un système de sonorisation par exemple), mettez tous les appareils concernés hors tension avant de brancher ou de débrancher les câbles audio.

Manipulation et transport

• Ne manipulez jamais les commandes, les connecteurs et autres pièces avec une force excessive.
• Débranchez toujours les câbles en tenant fermement la prise et non pas en tirant sur le câble.
• Avant de déplacer l'instrument, débranchez tous les câbles.
• Évitez de laisser tomber l'instrument, de lui donner des chocs ou de placer des objets lourds dessus, car cela pourrait le rayer ou l'endommager plus gravement.

Entretien

• Nettoyez la surface de l'instrument avec un chiffon sec et doux. Utilisez un chiffon légèrement humide pour enlever les taches plus résistantes et les saletés.
• N'utilisez jamais de produits de nettoyage comme de l'alcool ou un diluant.
• Évitez de placer des objets en vinyle sur l'instrument (le vinyle peut adhérer à la surface et la décolorer).

Interférences électriques

• Cet appareil contient des circuits numériques qui peuvent provoquer des interférences s'il est placé trop près d'un poste de radio ou de télévision. Dans ce cas, éloignez-le de l'appareil affecté.

YAMAHA ne saurait être tenu responsable des dommages provoqués par des manipulations ou un emploi incorrect de l'instrument.

Unité principale/accessoires

Après avoir ouvert l'emballage, veuillez vérifier si tous les composants de la liste mentionnée ci-dessous sont bien inclus.

- Alto

Chevalet

- Pile 6F22 (S-006P) 9 V × 1

- Écouteur stéréo

Nomenclature

Avant

Prise LINE OUT : Type fiche de raccordement standard (mono).

Mise en place du chevalet

Le Silent Viola est expédié de l'usine sans que son chevalet soit monté.

Tout d'abord, montez le chevalet puis procédez à l'accordage.

• La partie inférieure du chevalet supporte la 1ère corde (La), la partie supérieure supporte la 4ème corde (Do). Vérifiez que le chevalet est installé correctement, puis installez-le dans le support de chevalet. Vérifiez que la face du chevalet sur laquelle se trouve le logo est dirigée vers le cordier.
• Vérifiez que la totalité de la partie inférieure des pieds de chevalet est en contact avec le capteur.

Vérifiez aussi que le chevalet ne se dégage pas du support de chevalet et que les pieds de chevalet ne touchent pas les bords du support de chevalet. Tous ces cas de figure se traduiraient par une altération de la qualité acoustique.

• Vérifiez que le côté cordier du chevalet se trouve bien à la verticale. S'il penche d'un côté, réajustez sa position des deux mains. Vérifiez que chacune des cordes est bien engagée dans les fentes correspondantes du chevalet.
• Le fait de jouer de l'alto alors que le chevalet est incliné risque non seulement d'endommager le chevalet mais aussi d'altérer la qualité acoustique.

Pieds du chevalet (partie inférieure)

Positionnement normal

Le chevalet est placé verticalement.

Accordage

• Les cordes sont accordées aux hauteurs de tons suivantes : la 1ère corde est accordée sur La, la 2ème corde sur Ré, la 3ème corde sur Sol et la 4ème corde sur Do. Utilisez un piano, un diapason à branches, un accordeur, etc., et ajustez la hauteur de ton de chaque corde avec les chevilles. Lorsque vous faites tourner la cheville, appliquez une pression ferme vers la coquille.
• Dès que l'accordage est terminé, vérifiez que le côté du chevalet placé du côté du cordier est aligné correctement. Si le chevalet penche d'un côté ou de l'autre, desserrez légèrement les cordes, puis refaites délicatement l'alignement du chevalet en utilisant les deux mains.
• Un ajusteur est installé sur la première corde et permet d'effectuer un accordage précis de la hauteur du son de la corde.

L'ajusteur ne doit être ni trop serré ni trop desserré. L'un ou l'autre cas risque d'endommager l'instrument ou de constituer une source de bruits parasites pendant l'exécution d'un morceau. Lorsque le chevalet est retiré de l'instrument, vérifiez que l'ajusteur ne vient pas en contact avec l'instrument afin de ne pas faire de rayures sur la table d'harmonie.

Coussinet amortisseur d'épaule

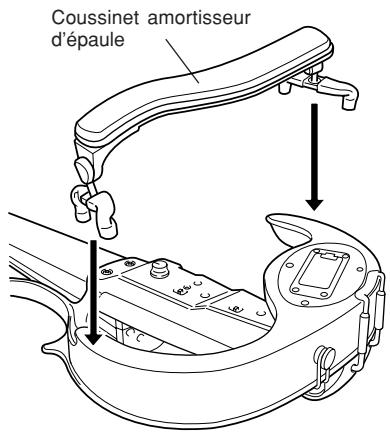

La plupart des coussinets amortisseurs d'épaule d'alto peuvent être installés sur la caisse du Silent Viola.

Du bois naturel est utilisé pour la confection de certaines pièces de l'instrument. Selon la façon ou les circonstances dans lesquelles l'instrument est utilisé, vos doigts, une partie du corps ou les vêtements peuvent se noircir ou les parties en bois peuvent changer de couleur. Si toutefois vos doigts ou une partie du corps se noircissent, sachez que cela ne présente aucun danger mais il est préférable de bien laver la partie concernée à l'eau. Le fabricant n'endosse en aucun cas la responsabilité pour toute décoloration de vêtements ou des parties en bois de l'instrument.

Remplacement des cordes

Quand les cordes vieillissent, la qualité acoustique se dégrade progressivement et il devient difficile d'accorder l'instrument. Remplacez les cordes dès que vous pensez qu'elles sont trop vieilles. Remplacez toujours une corde à la fois, même si toutes les cordes doivent être remplacées.

• Retenez que l'extrémité des cordes est tranchante et que l'on risque de se blesser les doigts. Prenez toutes les précautions nécessaires lorsque vous devez remplacer les cordes.
• Lorsque des cordes doivent être remplacées ou réglées, n'approchez pas votre visage tout près de l'instrument. En effet, la corde risque de casser brutalement, ce qui peut vous blesser les yeux ou provoquer d'autres blessures.

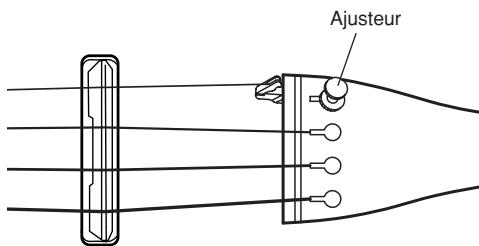

1 Avant de corder votre instrument, positionnez l'ajusteur de manière à ce qu'il soit placé dans la position intermédiaire de la course de réglage. (Uniquement pour la première corde)

2 Fixez la corde au cordier.

• Pour la 4ème corde (Do), la 3ème corde (Sol) et la 2ème corde (Ré), et tout en procédant par dessus le cordier, insér ouverture du cordier et accrochez-la dans l'échancrure d'ouverture de corde.
• Pour la 1ère corde (La), accroch z que la boule est bien en place dans l'échancrure de l'ajusteur.
• Dans certains cas, la boule en extrémité de la corde risque d'être trop grossse pour être introduite dans le trou du cordier par en-dessus. Si c'est le cas, faites passer l'extrémité opposée de la corde dans le trou en procédant par en-dessous du cordier.

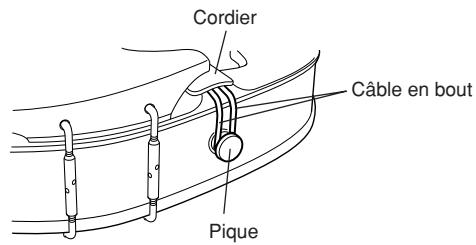

• Vérifiez que le câble du cordier est engagé correctement autour de la goupille en bout d'instrument.

L'ajusteur doit se trouver au milieu de sa plage de réglage.

[Fixation de la 4ème corde (Do), de la 3ème corde (Sol) et de la 2ème corde (Ré)]

Fixation de la 1ère corde (La)

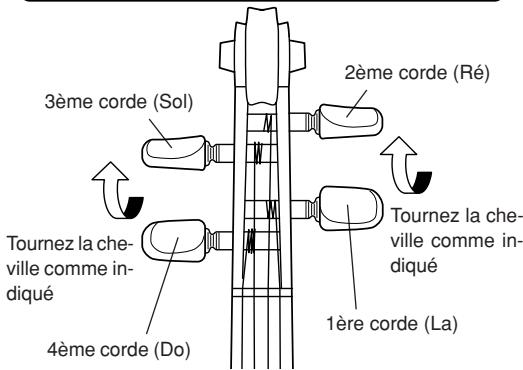

Insérez la corde dans le trou de la cheville et enroulez-la autour de la cheville.

• Pour la 1ère corde (La) et la 2ème corde (Ré), enroulez deux fois la corde en direction de la 3ème corde et de la 4
• Pour la 3ème corde (Sol) et la 4ème corde (Do), enroulez deux fois la corde en direction de la 1ère corde et de la 2

Ensuite, assurez-vous que le chevalet ne bascule pas en avant pendant que vous enroulez les cordes. Assurez-vous que les cordes passent dans les fentes correspondantes aménagées à la partie supérieure du chevalet. (Vérifiez que le chevalet reste bien en position verticale.)

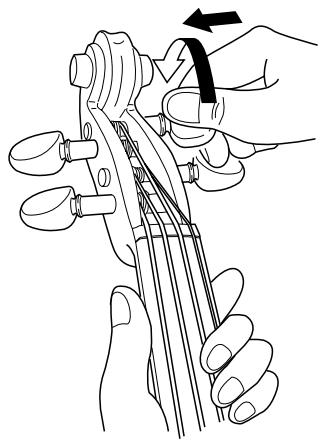

4. Utilisez un piano, un diapason à branches, un accordeur, etc., et ajustez la hauteur du son de chaque corde avec les chevilles. 5. Utilisez l'ajusteur de la première corde pour accorder la hauteur du son de la corde avec précision.

3ème corde (Sol) et 4ème corde (Do)

1ère corde (La) et 2ème corde (Ré)

L'ajusteur ne doit être ni trop serré ni trop desserré. L'un ou l'autre cas risque d'endommager l'instrument ou de constituer une source de bruits parasites pendant l'exécution d'un morceau.

• Si vous ne prévoyez pas d'utiliser l'instrument pendant une longue période, détendez les cordes de la valeur d'une note.

Alimentation

Le Silent Viola est alimenté par une seule pile 6F22 (S-006P) de 9 volts. Avant de mettre la pile en place, assurez-vous que l'interrupteur d'alimentation POWER (ON/OFF) ère de l'instrument est bien en position OFF.

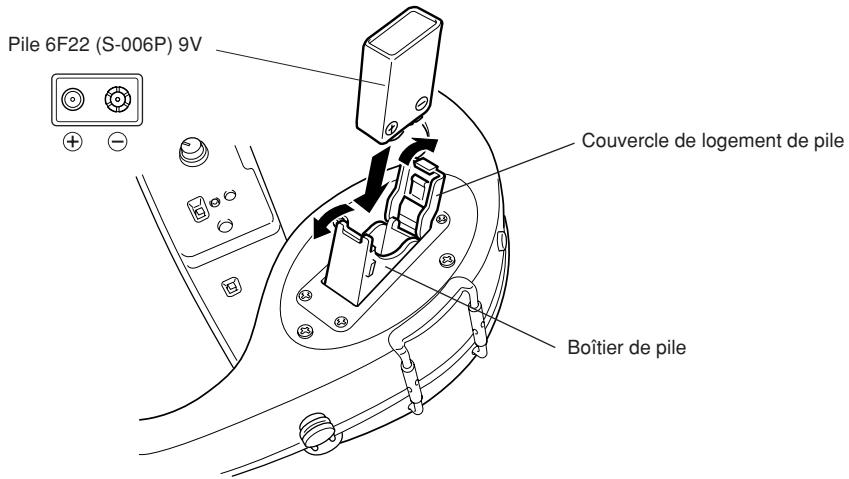

1. Ouvrez le boîtier de pile ière de l'instrument en tirant sur la languette portant l'intitulé "OPEN" vers vous ; il suffit ensuite d'ouvrir le couvercle du logement de pile. 2. Introduisez la pile fournie (S-006P: 6F22) dans le logement de pile. Faites bien attention aux indications de polarité (+/-) telles qu'elles sont représentées sur la figure ci-dessous au moment d'introduire la pile dans le logement. 3. Fermez le couvercle du logement de pile et repoussez le boîtier de pile le plus loin possible dans l'instrument.

Quand l'énergie de la pile est épuisée, le témoin POWER s'éteint et plus aucun son n'est produit. Lorsque cela se produit, considérez sérieusement les recommandations de précautions mentionnées ci-dessous et remplacez la pile.

• Lors du remplacement de la pile, veuillez acheter une pile ayant le même type que la pile fournie (assurez-vous que la taille, les dimensions ainsi que la forme des bornes sont identiques). La conception et la fabrication des piles sont très variables selon le fabricant. Un type de pile différent peut être difficile à introduir et peut endommager l'instrument. Il faut noter par ailleurs que même si la pile peut être introduite dans le logement, son utilisation peut se traduire par un incendie, engendrer un fonctionnement médiocre, etc., à la suite d'un contact insuffisant des bornes de pile.
• Respectez toujours les signes +/- au moment d'introduire la pil . Une introduction anormale risque de provoquer un incendie.
• Pour ne pas risquer d'endommager l'appareil si une fuite de liquide de la pile se produit et pour éviter que la pile ne s'épuise inutilement, retirez la pile de l'appareil lorsqu'il n'est pas prévu de l'utiliser pendant une longue durée.

Interrupteur Power

Permet de mettre sous tension ou de couper le courant d'alimentation.

Potentiomètre volume

Permet de régler le volume. Une rotation vers la droite du potentiomètre permet d'augmenter le volume.

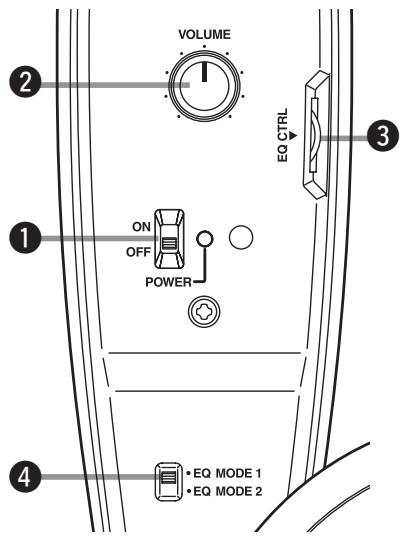

3 Commande EQ CTRL (commande d'égaliseur)

Le Silent Viola SVV-200 est équipé d'une commande d'égaliseur qui permet d'isoler et de contrôler les parties hautes des harmoniques créées pendant l'exécution d'un morceau avec l'alto.

Cette fonction permet d'effectuer un réglage efficace de la tonalité, de la réponse, etc., du Silent Viola.

Nous vous conseillons d'utiliser un réglage aux environs de “6” pour ajuster la tonalité selon vos préférences individuelles.

Sélecteur EQ Mode

Il permet de régler l'égalisateur sur l'un des deux modes EQ MODE.

Équation mode 1

Ce mode est donc destiné à délivrer une tonalité optimale de l'instrument. Nous vous recommandons de régler le contrôle EQ sur le niveau de votre préférence.

Équilibrage mode 2

Choisissez ce mode quand vous voulez utiliser la tonalité produite directement à partir du phonocapteur. Ce mode délivre la tonalité sans coloration, provenant directement du phonocapteur.

Diagramme synoptique des circuits

PHONOCAPTEUR

Réglage d'équilibrage de capteur

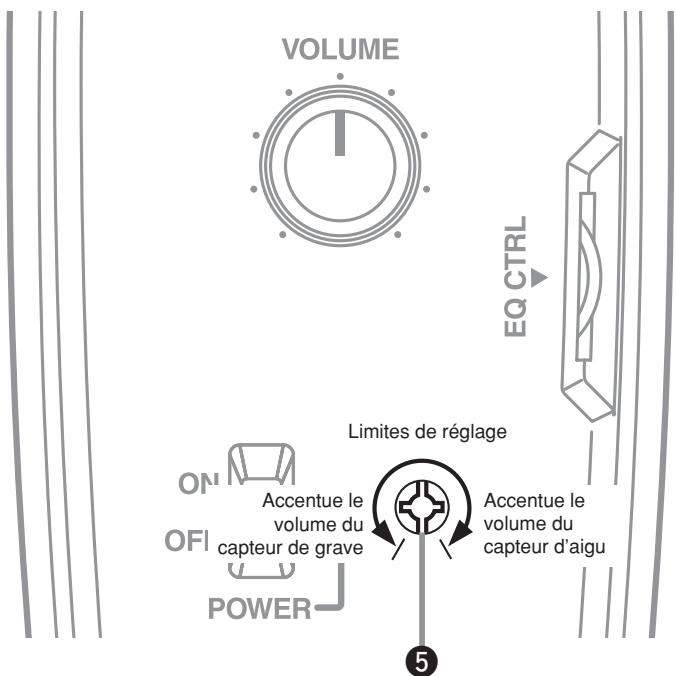

Le système de capteur du Silent Viola est constitué de deux capteurs séparés agissant respectivement sur le registre des cordes graves et des cordes aiguës. Suivant le type de cordes que vous utilisez et votre façon de jouer, vous pouvez ressentir la nécessité d'opérer un équilibrage des capteurs de grave et d'aigu. Si tel est le cas, veuillez procéder de la façon indiquée ci-dessous.

1. Retirez le capuchon de protection en caoutchouc placé à côté du témoin POWER de la section de commande de l'instrument.

• Faites attention de ne pas égarer ce capuchon.

Utilisez un tournevis non conducteur (en plastique ou en résine pour qu'il ne puisse pas être conducteur du courant électrique) et tournez la commande d'équilibrage qui se trouve dans le trou pour ajuster l'équilibre du capteur.

Utilisez des écouteurs stéréo comme moyen de contrôle et ajustez la position des capteurs jusqu'à ce que l'équilibre le plus naturel soit obtenu entre les deux capteurs.

Une rotation vers la droite (dans le sens des aiguilles d'une montre) accentue le volume du capteur d'aigu (R), une rotation vers la gauche (dans le sens inverse des aiguilles d'une montre) accentue le volume du capteur de grave (L).

• Ne tournez pas la commande d'équilibrage des capteurs de façon excessive. En effet, cela pourrait endommager le contrôleur.

3. Remontez le capuchon en caoutchouc après avoir effectué le réglage.

Prise line out

Cette prise (prise de raccordement standard monaurale) délivre les signaux de tonalité du Silent Violin. Utilisez un câble de raccordement audio pour relier l'instrument à la prise d'entrée audio de haut-parleurs alimentés, une console de mixage, une platine-cassette, etc., pour écouter le son par l'intermédiaire d'une chaîne extérieure ou pour enregistrer. Vous pouvez aussi raccorder cette prise à la prise INPUT d'un accordeur électronique pour accorder le Silent Viola comme un instrument de musique électronique en vous servant du signal de sortie de l'instrument.

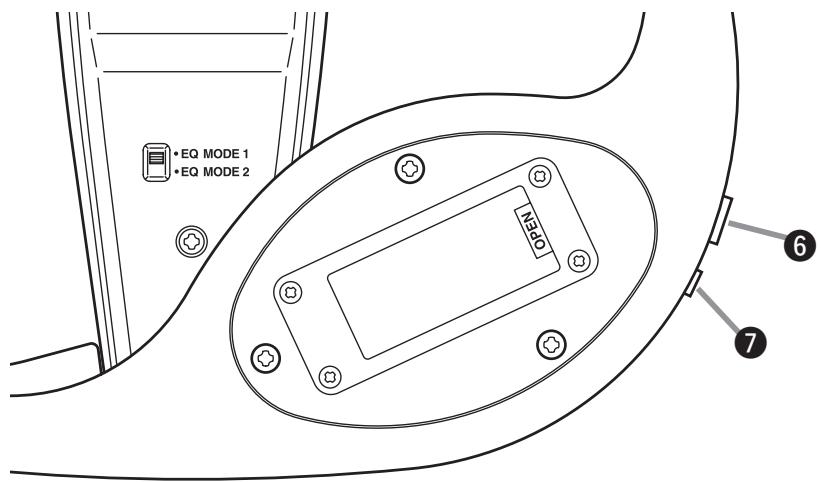

Prise phones

Raccordez des écouteurs stéréo, etc., à cette prise (mini-fiche stéréo).

Quand le son est écouté par les écouteurs, les cordes de l'alto donneront l'impression d'être divisées entre les écouteurs gauche et droit, avec les cordes de graves situées vers le canal gauche (L) et les cordes d'aiguës (R) vers le canal droit. Ceci procure au musicien une sensation acoustique plus naturelle quand il contrôle le son à l'aide d'un casque d'écoute.

Vérifiez néanmoins que l'écouteur L (pour l'oreille gauche) et l'écouteur R (pour l'oreille droite) sont respectivement placés sur la bonne oreille.

• Lorsque vous utilisez les écouteurs, veillez à ce que le niveau de volume ne soit pas trop élevé. Sinon, votre audition pourrait être irrémédiablement endommagée.
• Avant de raccorder le Silent Viola à des appareils externes, vérifiez que l'alimentation des appareils concernés est bien coupée (OFF). Réglez le niveau de volume de la source audio externe sur le niveau minimum avant de raccorder quoi que ce soit. Les réglages de niveaux élevés peuvent endommager l'équipement et votre audition.
• Si vous débranchez un cordon de connexion pendant que l'alimentation est ON, vous risquez d'endommager l'équipement. Le choc soudain dans vos oreilles peut être violent, faites donc attention.
• Attention à ne pas marcher sur le cordon d'alimentation. Le cordon pourrait se couper, l'équipement être endommagé et vous pourriez recevoir un choc violent au niveau de vos oreilles.

Haut-parleur alimenté

Tuner électronique

Table de mixage de sonorisation, appareil d'enregistrement

Lorsque l'instrument est raccordé à un équipement audio externe, vérifiez la taille de la prise de raccordement et faites en sorte d'utiliser une fiche adaptée à la prise utilisée, puis branchez correctement le câble.

Fiche technique

Poiignée	Eranble dur
Table d'harmonie	Epicéa
Touches/Chevilles	Ebène
Chevalet	Eranble dur
Eclisse	Contre-plaqué
Mentonnière/Cordier	Ebène
Ajusteur	1ère corde (Wittner)
Cordes	Type à bille en bout (Dominant)
Capteur	Capteur piézoélectrique stéroe (sous le chevalet)
Connecteurs/commandes	Sortie écouteurs (PHONES)Commande d'égalisateur (EQ CTRL)LINE OUTVolumeSélecteur de mode d'égalisation (EQ MODE 1/EQMODE 2)Interrupteur principal POWER (ON/OFF)
Alimentation	Pile 6F22(S-006P)/6LR61 x1
Autonomie des piles (utilisation continue)
	Avec des piles au manganèse : Environ 12 heuresAvec des piles alcalines : Environ 24 heures
Longueur de corde	375 mm
Longueur de caisse de résonance	406 mm
Dimensions	677 (L) x 246 (l) x 129 (H) mm
Poids (avec les piles)	Environ 740 g

• Sous réserve de modifications sans préavis.
