Type de produit	Carte mère
Marque	ASUS
Modèle	P6T DELUXE V2
Dimensions	30,5 cm x 24,4 cm (format ATX)

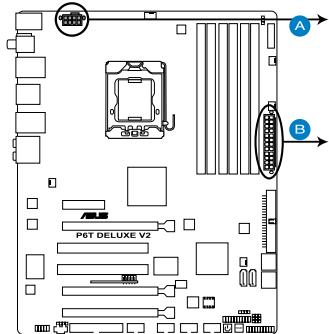

Alimentation requise	Connecteur ATX 24 broches + EATX 12V 8 broches, alimentation recommandée 600 W minimum (1000 W pour configurations multi-GPU)
Chipset	Intel X58 / ICH10R
Socket	LGA1366 pour processeurs Intel Core i7
Mémoire supportée	6 x DDR3 DIMM, max. 24 Go, DDR3 2000/1866/1800/1600/1333/1066 MHz, architecture triple canal
Slots d'extension	3 x PCIe 2.0 x16 (x16/x16/x1 ou x16/x8/x8), 1 x PCIe x4, 2 x PCI
Stockage	6 x SATA 3 Gb/s (ICH10R) avec RAID 0/1/5/10, 1 x Ultra DMA 133/100/66, 1 x eSATA
Réseau	2 x Gigabit LAN Marvell 88E8056
USB	14 ports USB 2.0 (6 internes, 8 arrière)
Audio	ADI AD2000B HD Audio 8 canaux
IEEE 1394	2 ports (1 interne, 1 arrière)
Fonctions spéciales	Overclocking TurboV, EPU-6 Engine, Express Gate SSD, Fan Xpert, MyLogo2, Q-Shield, Q-Connector
Sécurité	Détection d'intrusion châssis, support TPM, protection contre les surtensions
BIOS	AMI 16 Mo, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.4, multilingue
Entretien et nettoyage	Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon doux et sec. Éviter l'humidité et les décharges électrostatiques.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente ASUS en cas de problème.

FOIRE AUX QUESTIONS - P6T DELUXE V2 ASUS

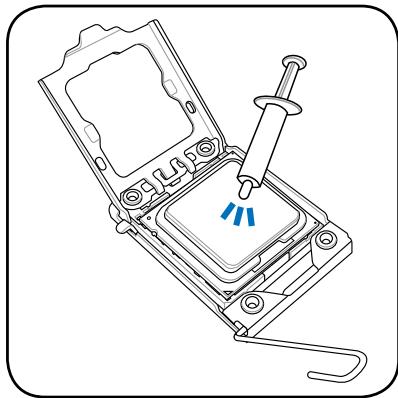

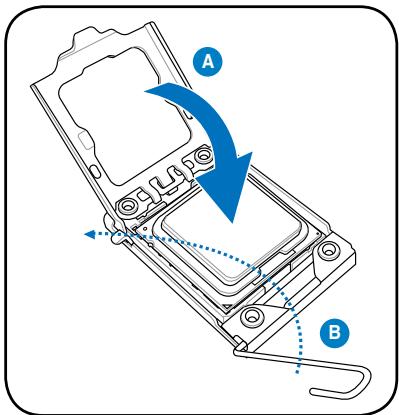

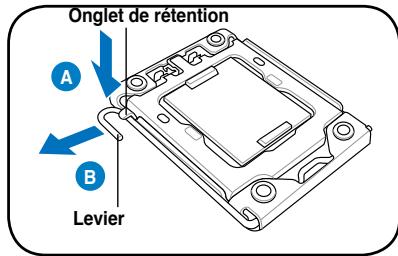

Comment installer le processeur sur la carte mère ASUS P6T DELUXE V2 ?

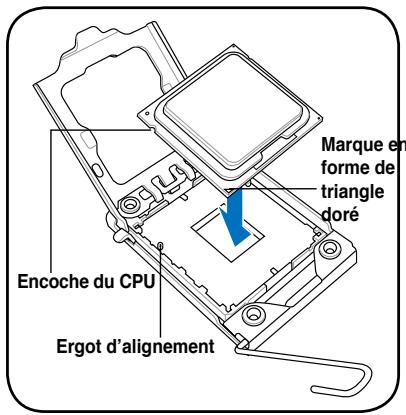

Pour installer le processeur Intel Core i7 (socket LGA1366), déverrouillez le levier du socket, soulevez la plaque de protection et retirez le capuchon PnP. Alignez le triangle doré du processeur avec celui du socket, insérez-le délicatement sans forcer. Refermez la plaque et verrouillez le levier. Ensuite, appliquez de la pâte thermique et fixez le dissipateur fourni.

Quelle mémoire RAM est compatible avec la P6T DELUXE V2 ?

La carte mère supporte jusqu'à 24 Go de mémoire DDR3 non-ECC non tamponnée, en configuration triple canal. Les fréquences supportées sont 2000 (OC), 1866 (OC), 1800 (OC), 1600 (OC), 1333 et 1066 MHz. Consultez la liste des modules agréés sur le site ASUS pour la compatibilité exacte.

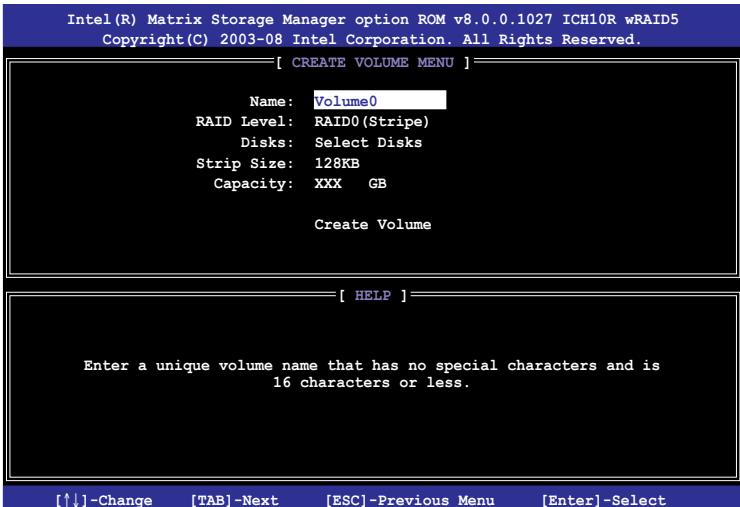

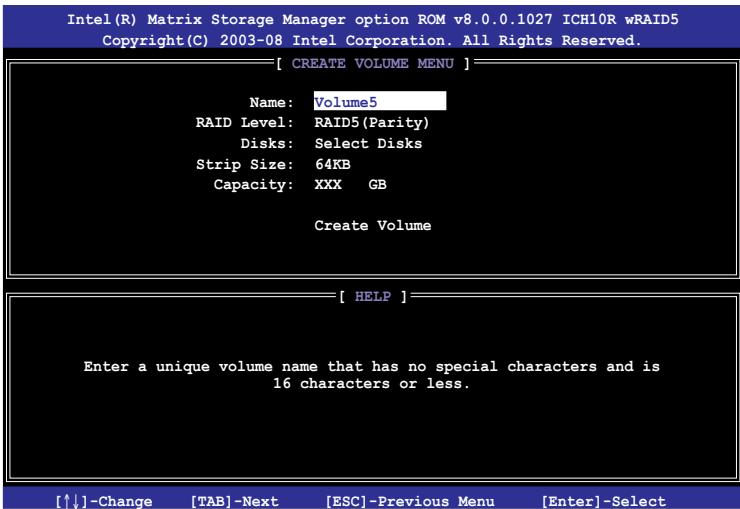

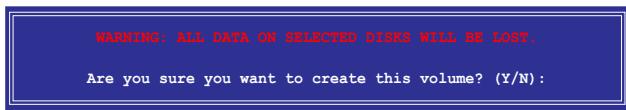

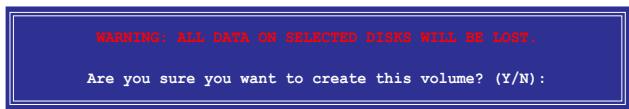

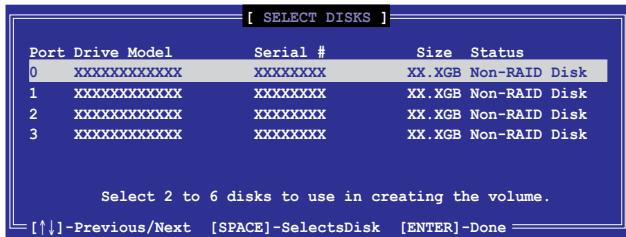

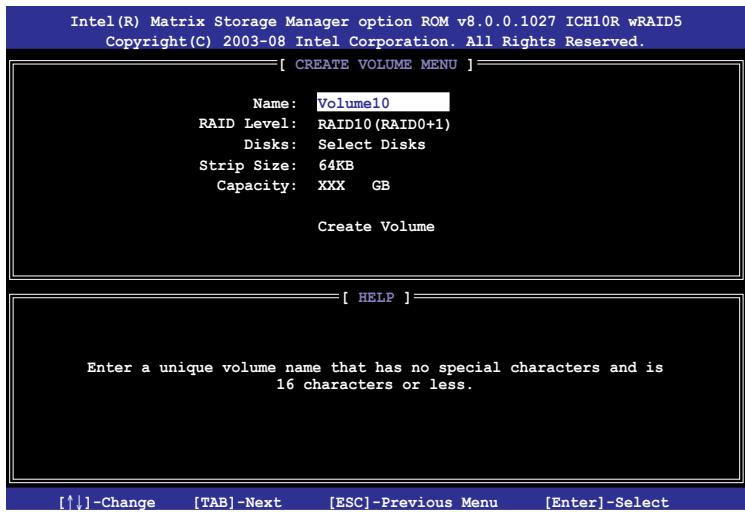

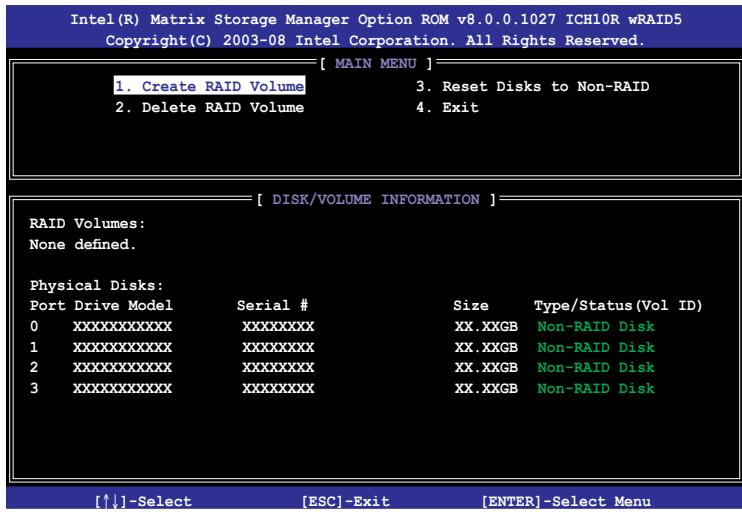

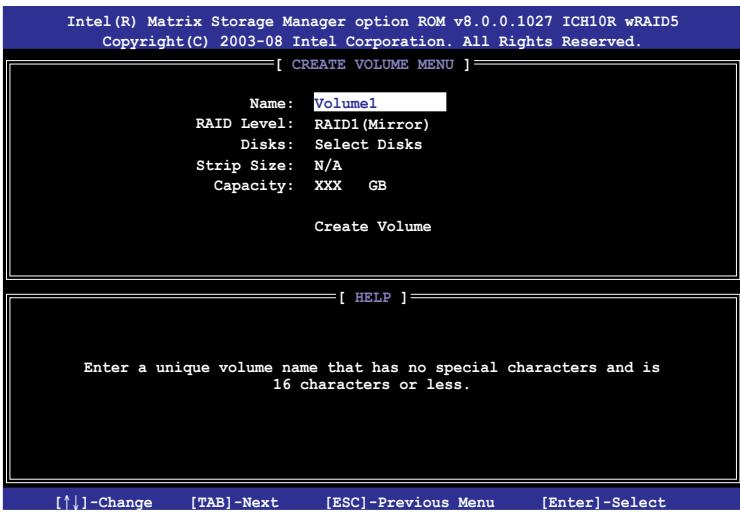

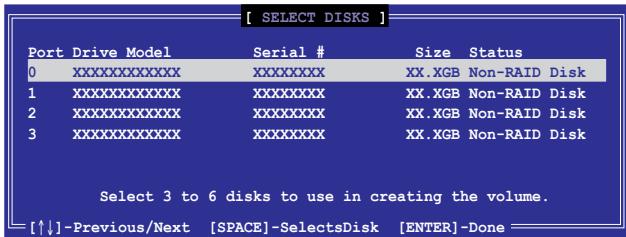

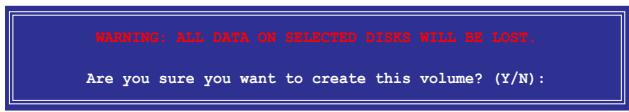

Comment configurer le RAID sur la P6T DELUXE V2 ?

Accédez au BIOS (touche Suppr au démarrage), allez dans le menu Main > Storage Configuration et réglez 'Configure SATA As' sur RAID. Sauvegardez et redémarrez. Pendant le POST, appuyez sur Ctrl+I pour entrer dans l'utilitaire Intel Matrix Storage Manager. Créez ensuite le volume RAID souhaité (0, 1, 5, 10) en suivant les instructions à l'écran.

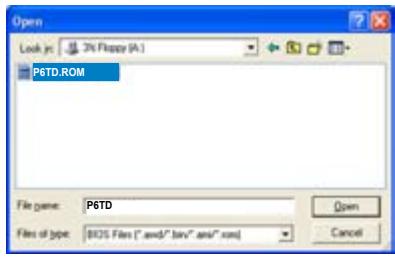

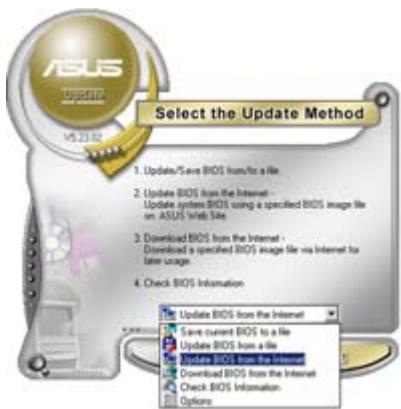

Comment mettre à jour le BIOS de la P6T DELUXE V2 ?

Vous pouvez utiliser l'utilitaire ASUS EZ Flash 2 intégré au BIOS. Téléchargez le fichier BIOS depuis le site ASUS sur une clé USB formatée en FAT32. Redémarrez, appuyez sur Suppr pour entrer dans le BIOS, allez dans l'onglet Tools > ASUS EZ Flash 2, sélectionnez le fichier et confirmez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Comment overclocker le processeur avec la P6T DELUXE V2 ?

La carte mère offre plusieurs options d'overclocking : utilisez l'utilitaire TurboV sous Windows pour ajuster les fréquences et tensions en temps réel, ou modifiez les paramètres dans le BIOS (menu Ai Tweaker). Vous pouvez régler le ratio CPU, la fréquence de base (BCLK) et les tensions. Activez les fonctionnalités comme Precision Tweaker 2 pour des réglages fins. Assurez-vous d'avoir un refroidissement adéquat.

Que faire si le système ne démarre pas après installation ?

Vérifiez d'abord que tous les câbles d'alimentation sont connectés (ATX 24 broches et EATX 12V). Vérifiez que le CPU et la RAM sont correctement installés. Utilisez le clear CMOS (jumper CLRTC) pour réinitialiser le BIOS. Si le problème persiste, débranchez tous les périphériques non essentiels. Consultez le guide de dépannage dans la notice.

Comment configurer le CrossFireX ou SLI sur cette carte mère ?

Insérez deux ou trois cartes graphiques compatibles dans les slots PCIe x16 (bleu et blanc). Connectez le pont SLI ou CrossFireX fourni entre les cartes. Branchez l'alimentation auxiliaire sur chaque carte. Installez les pilotes puis activez la technologie multi-GPU dans le panneau de configuration du fabricant (NVIDIA ou AMD Catalyst).

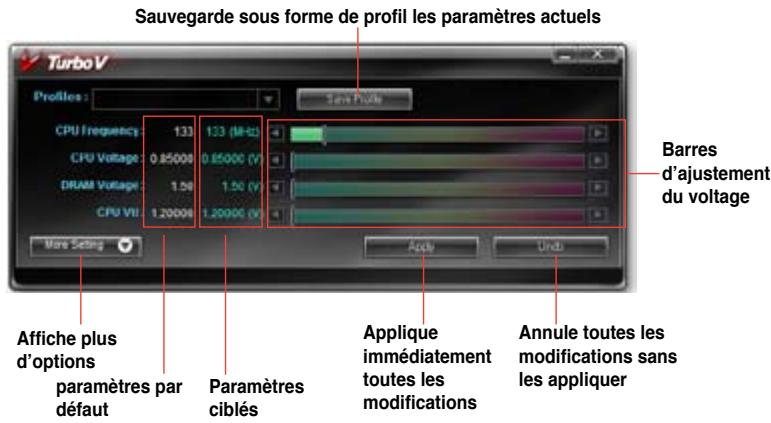

Comment utiliser l'utilitaire TurboV ?

L'utilitaire ASUS TurboV se trouve sur le DVD de support. Installez-le sous Windows. Lancez l'application, vous pouvez alors ajuster en temps réel la fréquence du CPU (BCLK), la tension du CPU (vCore) et d'autres paramètres. L'interface permet de sauvegarder des profils. Soyez prudent : des réglages excessifs peuvent endommager le matériel.

Que contient la boîte de la P6T DELUXE V2 ?

La boîte contient : la carte mère ASUS P6T DELUXE V2, un module E/S avec 2 ports USB 2.0 et 1 port 1394, 6 câbles SATA, 1 câble Ultra DMA 133/100/66, le bouclier E/S (Q-Shield), un ventilateur optionnel, le kit Q-Connector, un pont SLI, le DVD de support et le manuel d'utilisation.

Comment nettoyer correctement la carte mère ?

Avant tout nettoyage, éteignez l'ordinateur et débranchez le câble d'alimentation. Utilisez un chiffon doux non pelucheux légèrement humidifié (eau déminéralisée) pour essuyer la surface. Ne jamais utiliser de solvants ou de produits chimiques. Pour les connecteurs, utilisez de l'air comprimé. Évitez tout contact avec les composants électroniques.

MODE D'EMPLOI P6T DELUXE V2 ASUS

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être produit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelle langue que ce soit, sous quelle forme ou quel que moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite express de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGESMENT A TODT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Table des matières iii

Notes VIII

Informations sur la sécurité ix

Résumé des spécifications de la P6T Deluxe V2. xii

Chapitre 1 : introduction au produit

1.1 Bienvenue! 1-1 1.2 Contenu de la boîte 1-1 1.3 Fonctions Spéciales 1-2

1.3.1 Points forts du produit 1-2 1.3.2 Fonctions uniques 1-3

Chapitre 2 : informations sur le matériel

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2

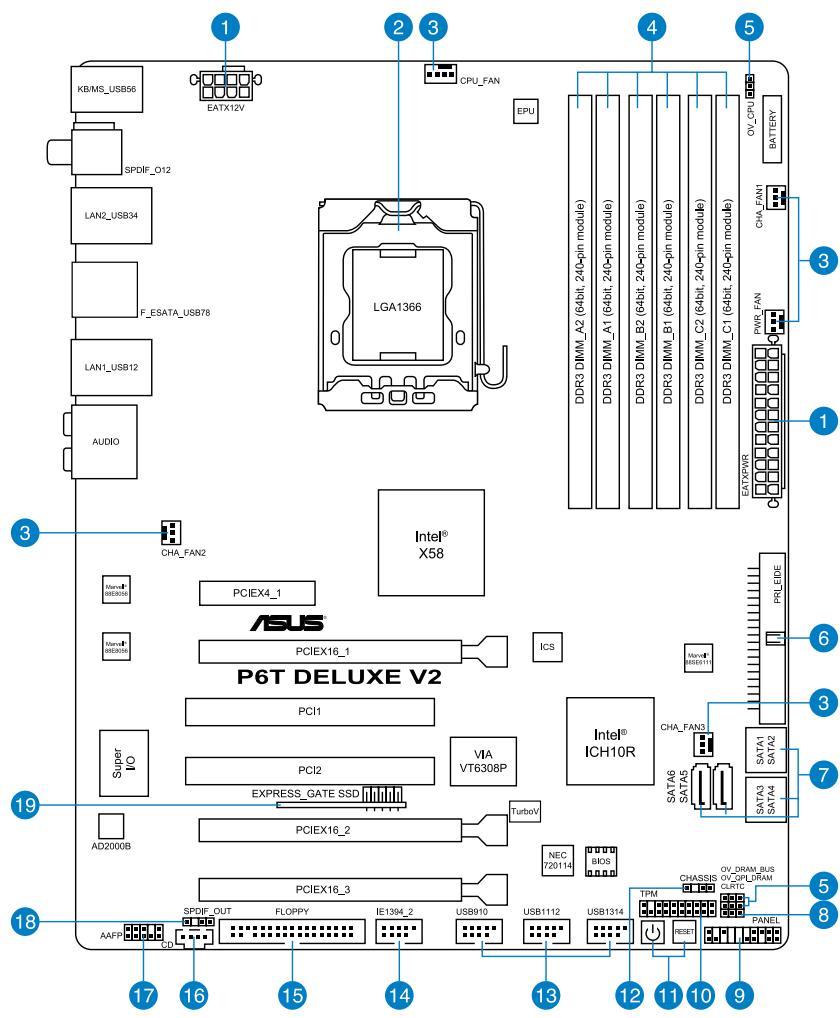

2.2.1 Layout de la carte mère 2-2 2.2.2 Contenu du layout 2-3 2.2.3 Orientation de montage 2-4 2.2.4 Pas de vis 2-4

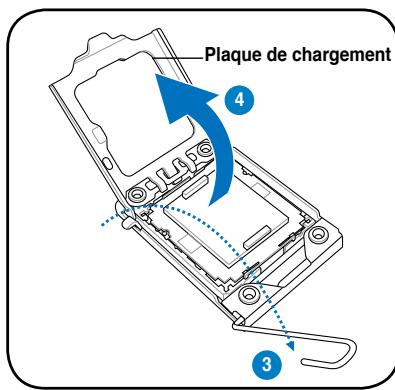

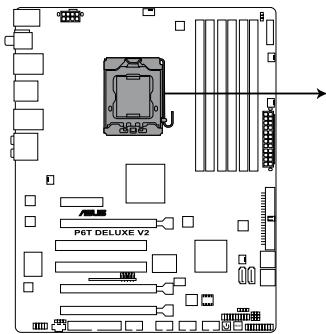

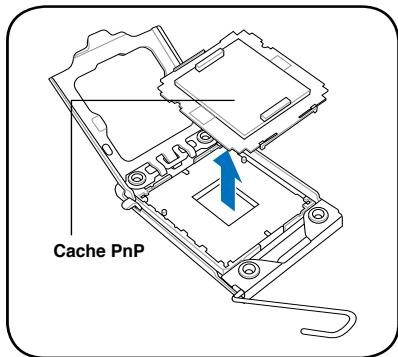

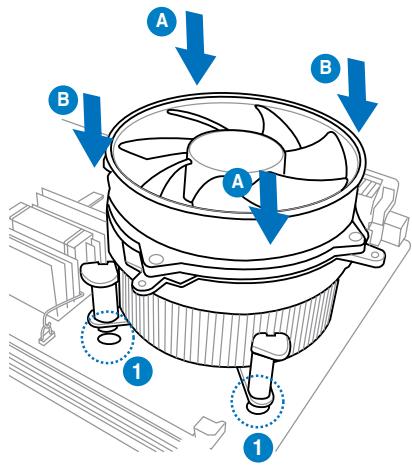

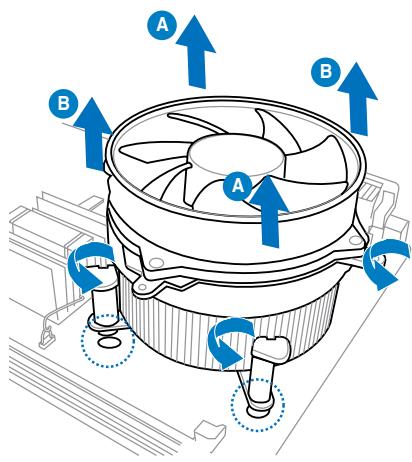

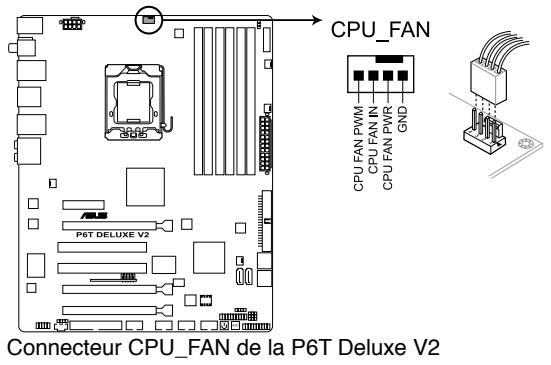

2.3.1 Installer le CPU 2-6 2.3.2 Installer le dissipateur et le ventilateur du CPU 2-9 2.3.3 Désinstaller le dissipateur et le ventilateur du CPU 2-10 2.3.4 Installer les ventilateurs optionnels 2-11

2.4 Mémoire système 2-12

2.4.1 Vue générale 2-12 2.4.2 Configurations mémoire 2-13 2.4.3 Installer un module mémoire 2-18 2.4.4 Enlever un module mémoire 2-18

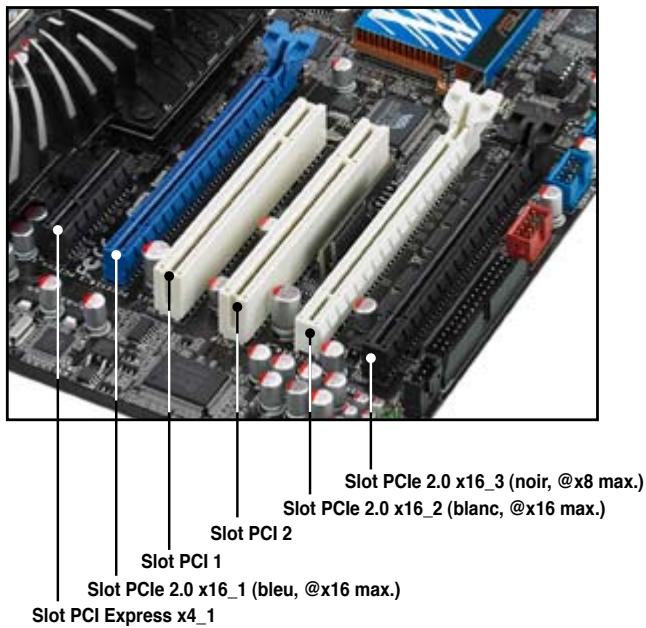

2.5 Slots d'extension 2-19

2.5.1 Installer une carte d'extension 2-19 2.5.2 Configurer une carte d'extension 2-19 2.5.3 Assignment des IRQ 2-20 2.5.4 Slots PCI 2-21 2.5.5 Slot PCI Express x4 2-21 2.5.6 Slots PCI Express 2.0 x16 2-21

Table des matières

2.6 Jumpers 2-23 2.7 Interrupteurs embarqués 2-25 2.8 Connecteurs 2-26

2.8.1 Connecteurs arrière 2-26 2.8.2 Connecteurs internes 2-28

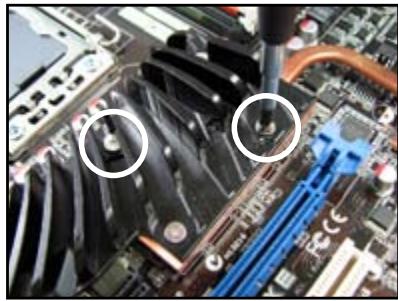

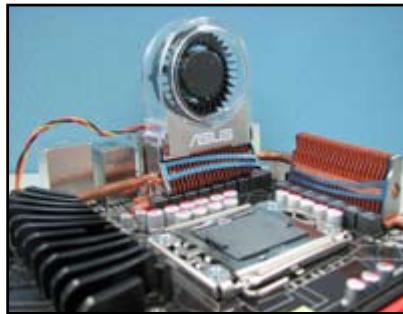

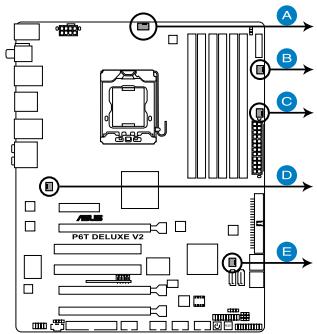

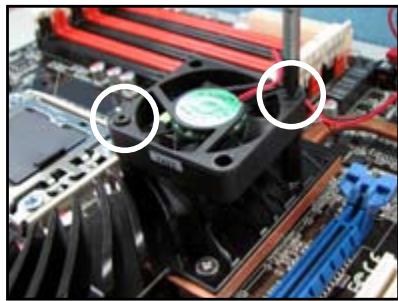

2.9 Installer un ventilateur système 2-39 2.10 Démarrer pour la première fois 2-40

2.11 Eteindre l'ordinateur 2-41

2.11.1 Utiliser la fonction d'extinction de l'OS 2-41 2.11.2 Utiliser la double fonction de l'interrupteur d'alimentation 2-41

Chapitre 3 : le BIOS

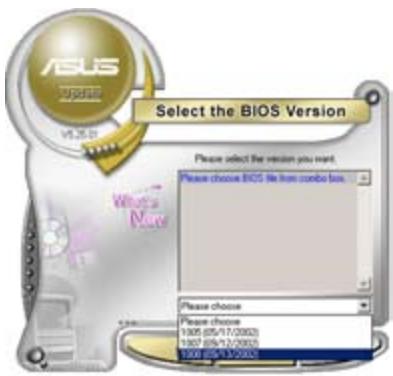

3.1 Gérer et mettre à jour notre BIOS 3-1

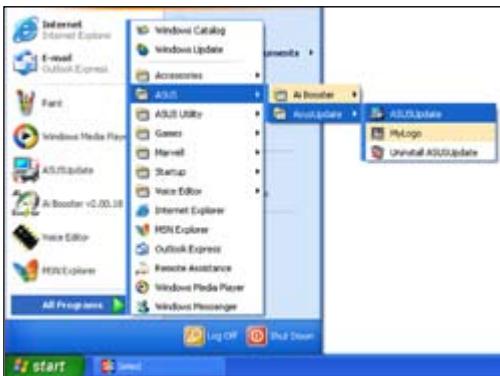

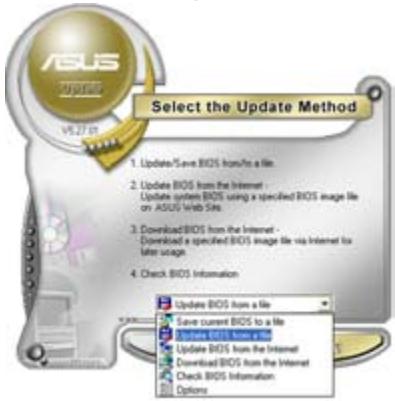

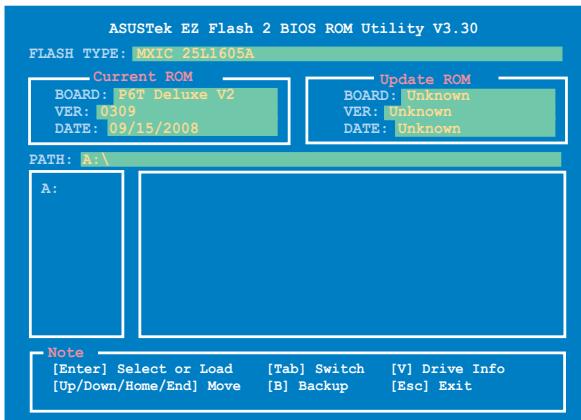

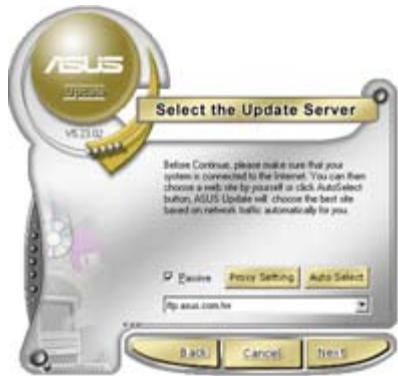

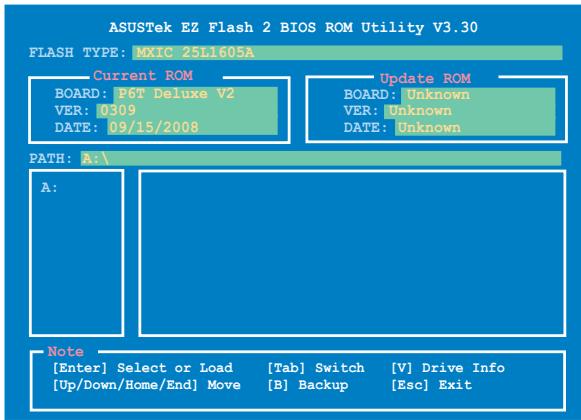

3.1.1 Utilitaire ASUS Update 3-1 3.1.3 Utilitaire ASUS EZ Flash 2 3-4 3.1.3 Créer une disquette de démarrage 3-5 3.1.4 Utilitaire AFUDOS 3-6 3.1.5 Utilitaire ASUS CrashFree BIOS 3.

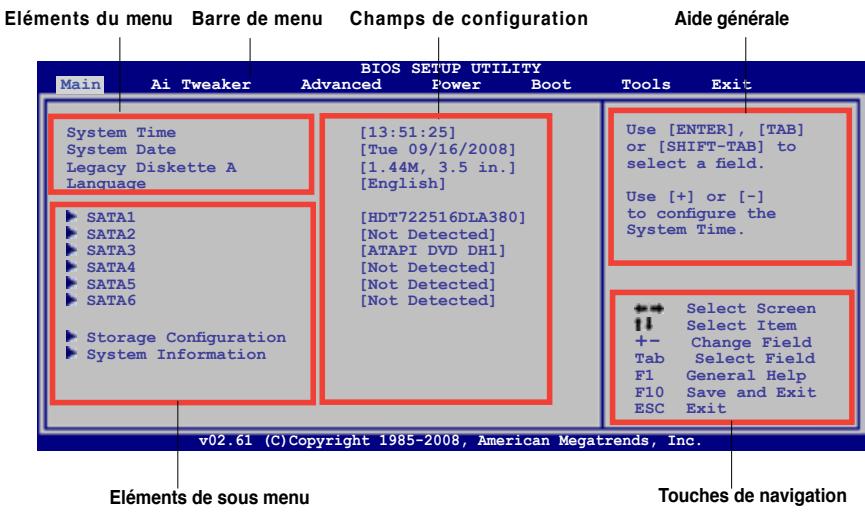

3.2 Programme de configuration du BIOS 3-9

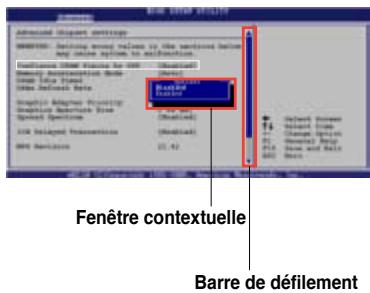

3.2.1 Ecran de menu du BIOS 3-10 3.2.2 Barre de menu 3-10 3.2.3 Touches de navigation 3-10 3.2.4 Éléments de menu 3-11 3.2.5 Éléments de sous-menu 3-11 3.2.6 Champs de configuration 3-11 3.2.7 Fenêtre contextuelle 3-11 3.2.8 Barre de défilement 3-11 3.2.9 Aide générale 3-11

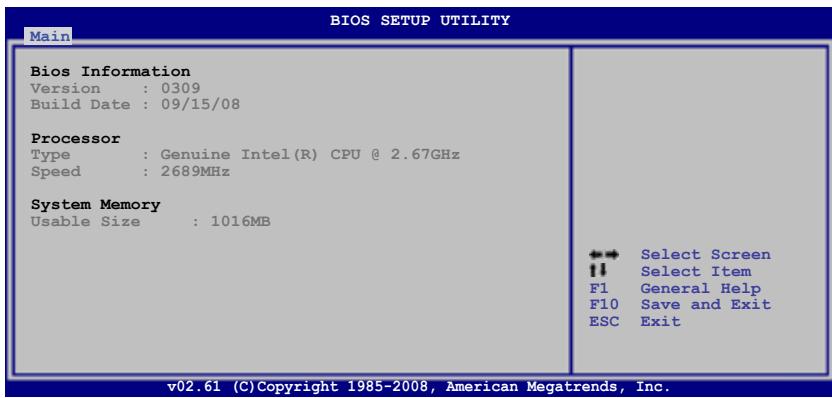

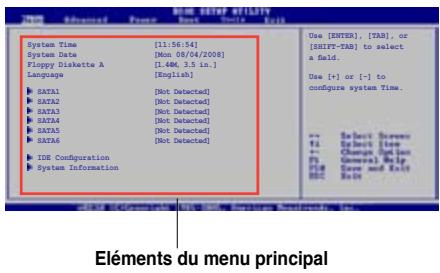

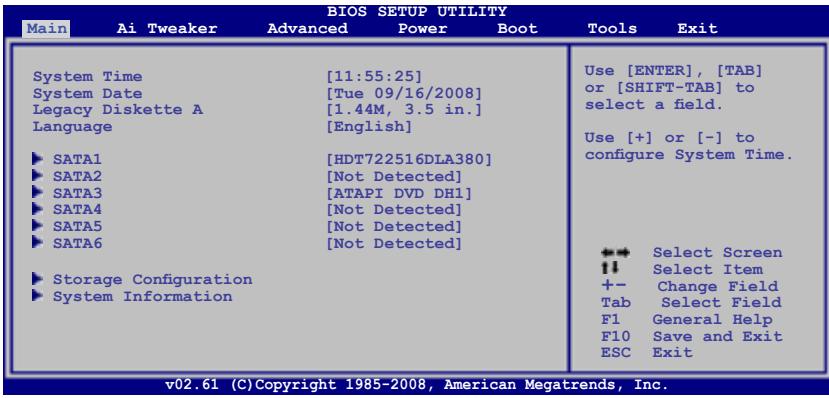

3.3 Menu Principal 3-12

3.3.1 System Time 3-12 3.3.2 System Date 3-12 3.3.3 Legacy Diskette A 3-12 3.3.4 Language 3-12 3.3.5 SATA 1-6 3-13 3.3.6 Storage Configuration 3-14

Table des matières

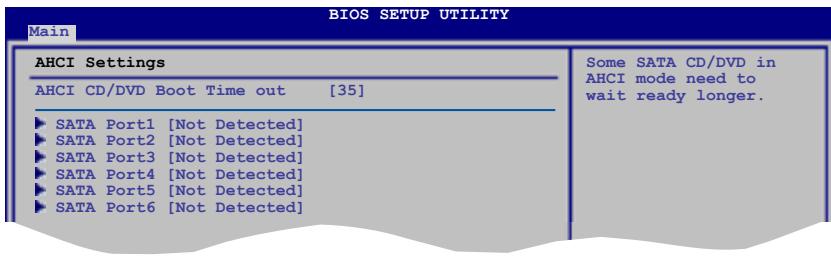

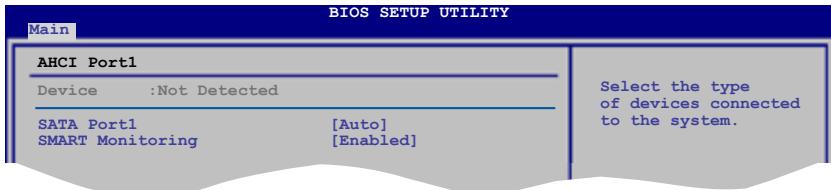

3.3.7 AHCI Configuration 3-15 3.3.8 System Information 3-16

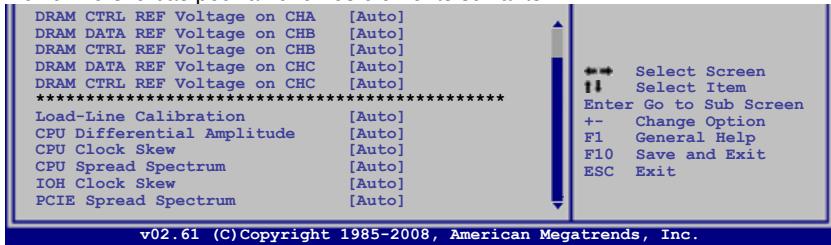

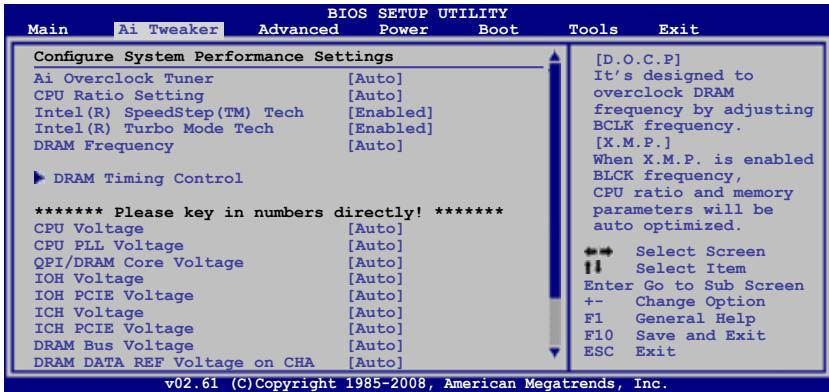

3.4 Menu ai tweaker 3-17

3.4.1 Ai Overclock Tuner 3-17 3.4.2 CPU Ratio Setting 3-18 3.4.3 Intel(R) SpeedStep(TM) Tech 3-18 3.4.4 Intel(R) Turbo Mode Tech. 3-18 3.4.5 DRAM Frequency 3-19 3.4.6 DRAM Timing Control 3-19 3.4.7 CPU Voltage 3-21 3.4.8 CPU PLL Voltage 3-21 3.4.9 QPI/DRAM Core Voltage 3-21 3.4.10 IOH Voltage 3-22 3.4.11 IOH PCIE Voltage 3-22 3.4.12 ICH Voltage 3-22 3.4.13 ICH PCIE Voltage 3-22 3.4.14 DRAM Bus Voltage 3-22 3.4.15 DRAM DATA REF Voltage on CHA/B/C 3-23 3.4.16 DRAM CTRL REF Voltage on CHA/B/C 3-23 3.4.17 Load-Line Calibration 3-23 3.4.18 CPU Differential Amplitude 3-23 3.4.19 CPU Clock Skew 3-23 3.4.20 CPU Spread Spectrum 3-24 3.4.21 IOH Clock Skew 3-24 3.4.22 PCIE Spread Spectrum 3-24

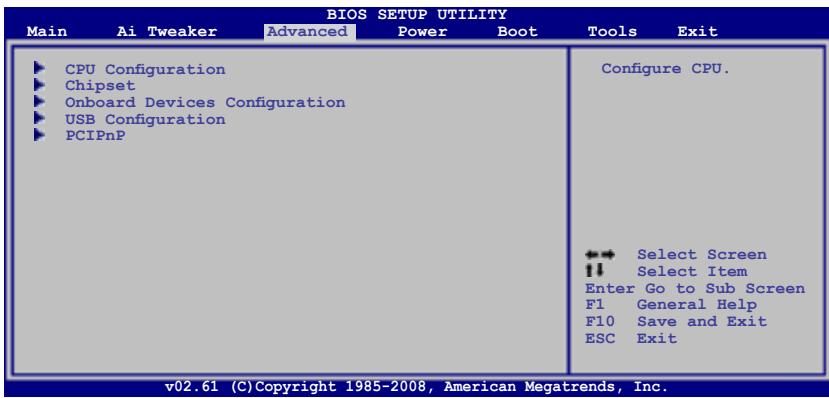

3.5 Menu advanced (avancé) 3-25

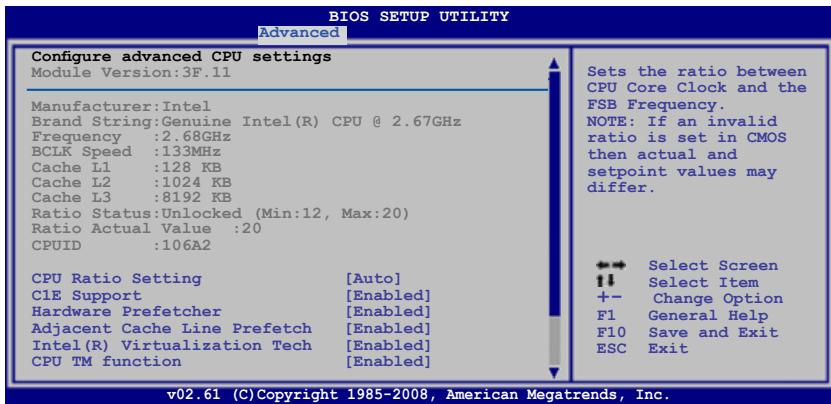

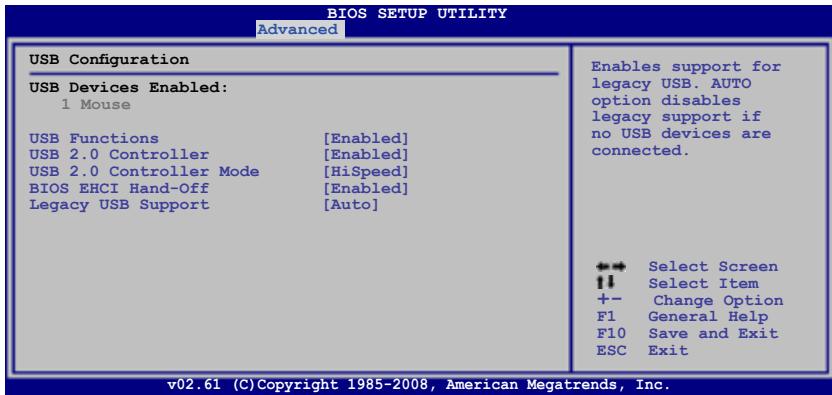

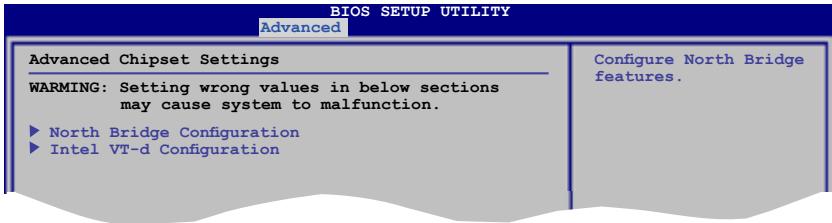

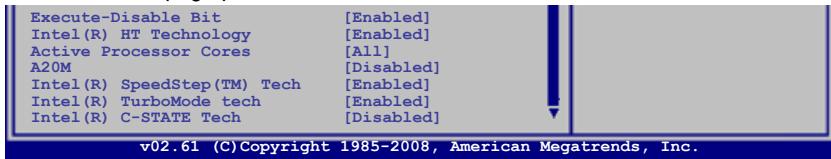

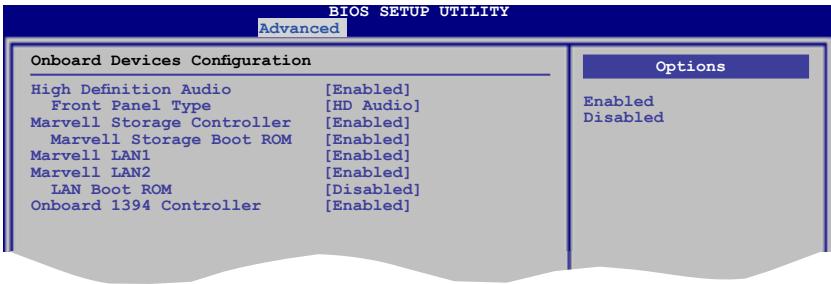

3.5.1 CPU Configuration 3-25 3.5.2 Chipset 3-28 3.5.3 Onboard Device Configuration 3-29 3.5.4 USB Configuration 3-30 3.5.5 PCIPnP 3-31

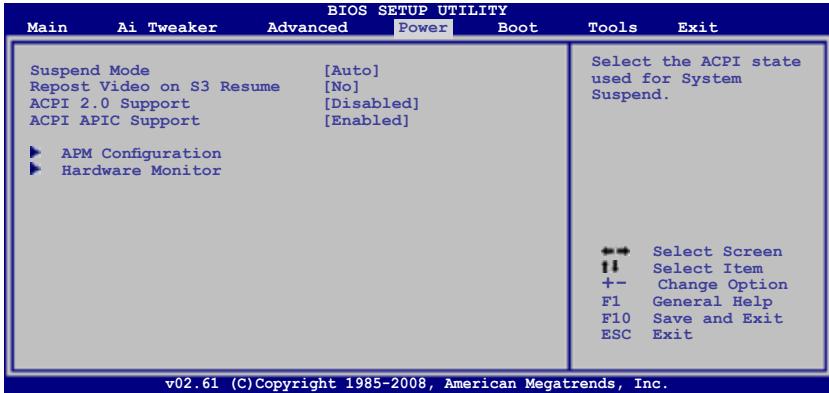

3.6 Menu power (alimentation) 3-32

3.6.1 Suspend Mode 3-32 3.6.2 Repost Video on S3 Resume 3-32 3.6.3 ACPI 2.0 Support 3-32

Table des matières

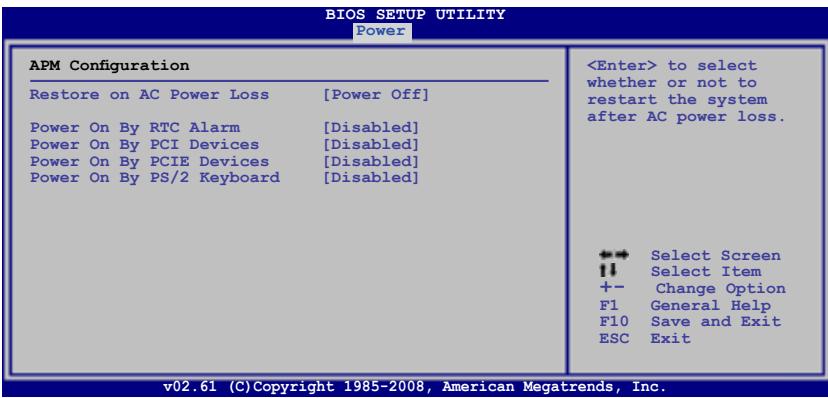

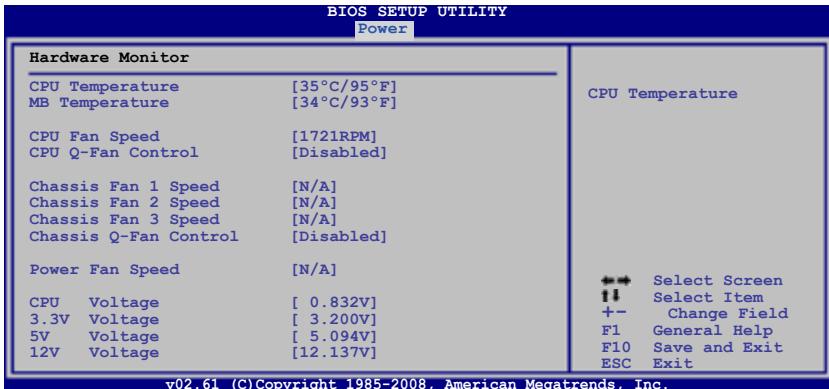

3.6.4 ACPI APIC Support 3-32 3.6.5 APM Configuration 3-33 3.6.6 Hardware Monitor 3-34

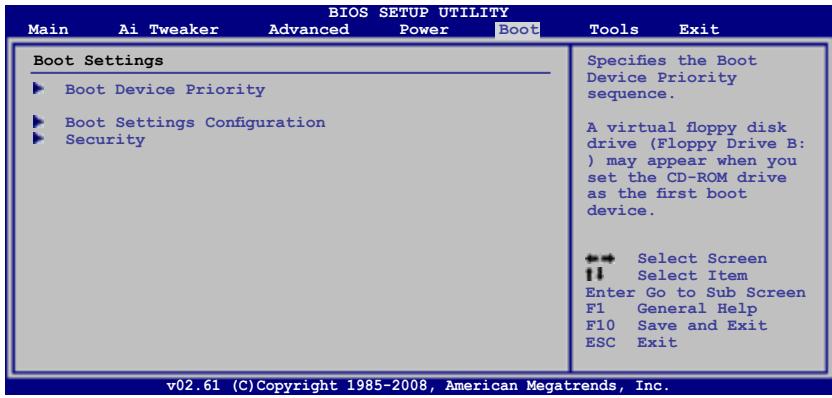

3.7 Menu boot (démarrage) 3-36

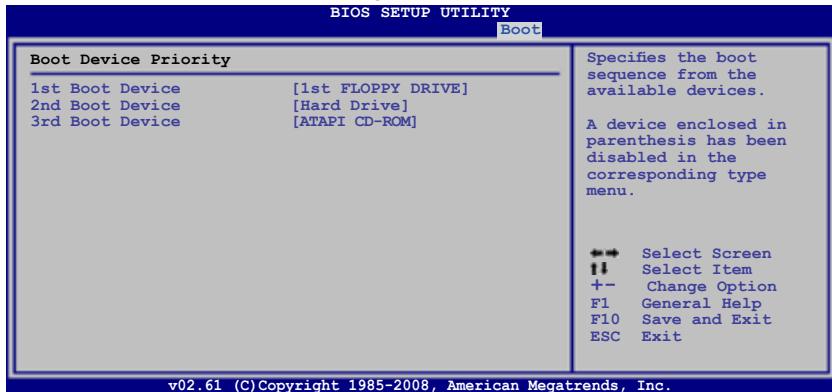

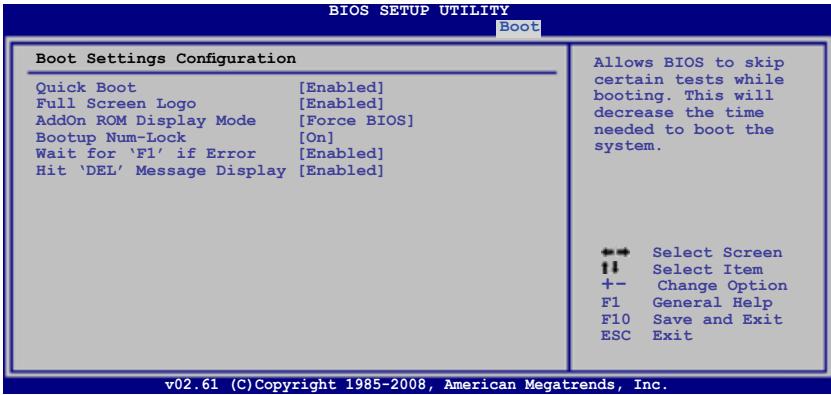

3.7.1 Boot Device Priority 3-36 3.7.2 Boot Settings Configuration 3-37 3.7.3 Security 3-38

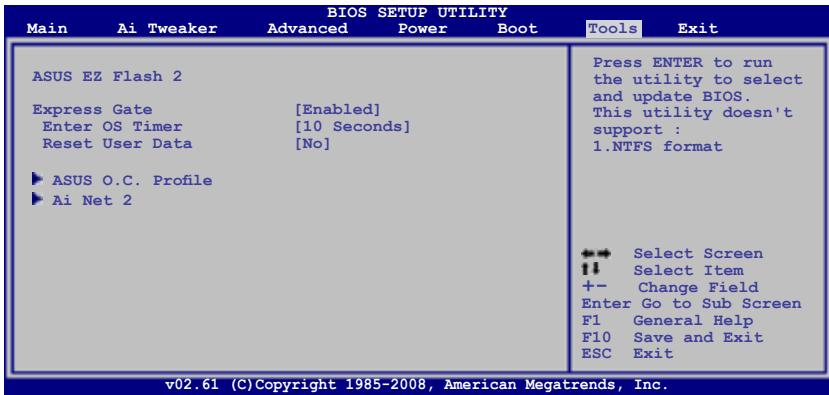

3.8 Menu tools (outils) 3-40

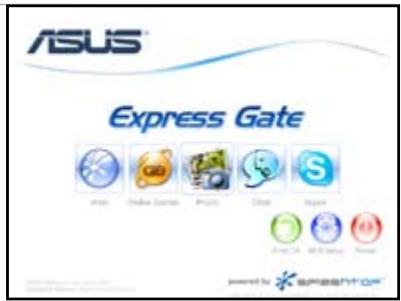

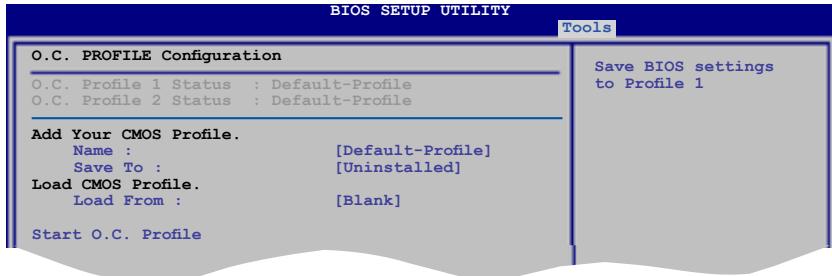

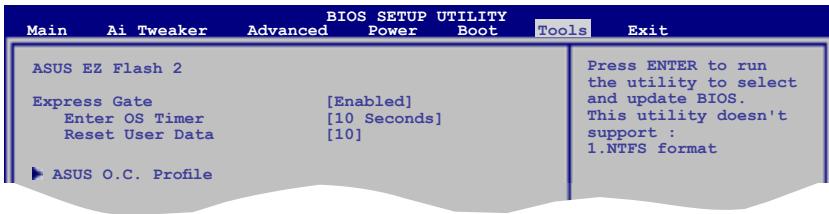

3.8.1 ASUS EZ Flash 2. 3-40 3.8.2 Express Gate 3-41 3.8.3 ASUS O.C. Profile 3-42 3.8.4 Ai Net 2 3-43

4.2 Informations sur le DVD de support. 4-1

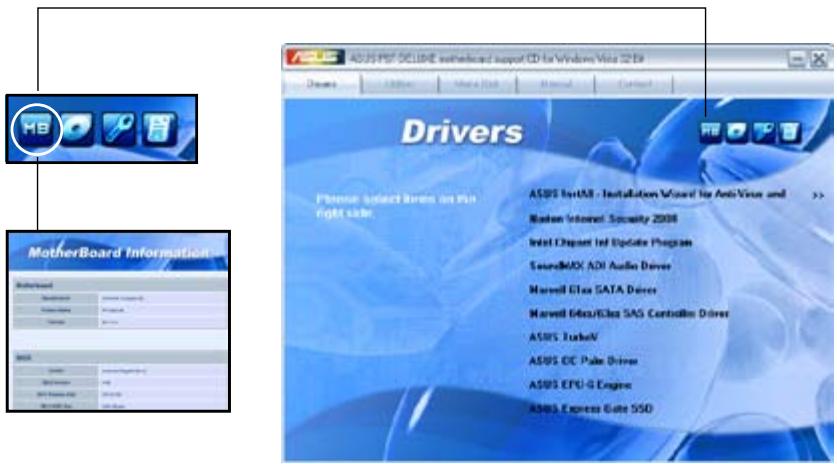

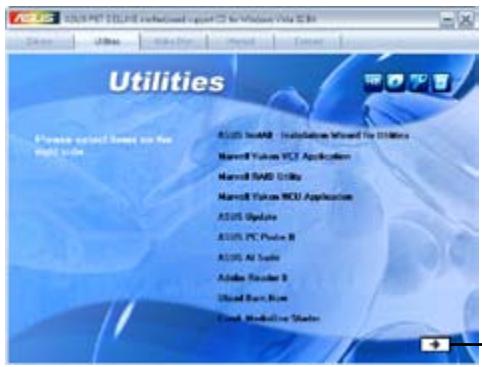

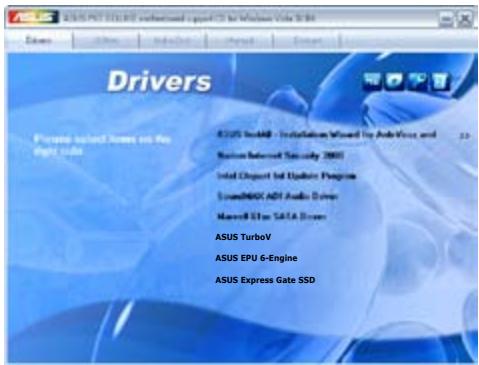

4.2.1 Lancer le DVD de support 4-1 4.2.2 Menu des pilotes 4-2 4.2.3 Menu des utilisateurs 4-3 4.2.4 Menu de création de disque 4-5 4.2.5 Menu des manuels 4-6 4.2.6 Informations de contact ASUS 4-6 4.2.7 Autres informations 4-7

4.3 Informations logicielles 4-9

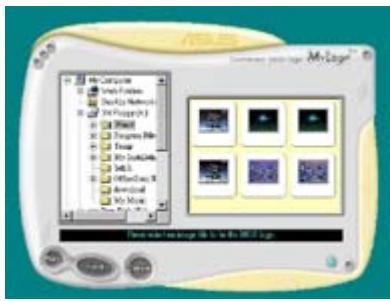

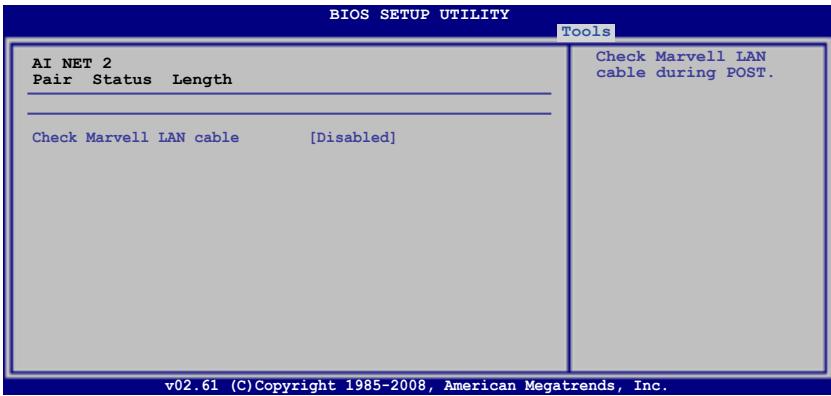

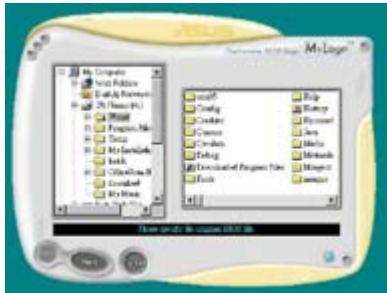

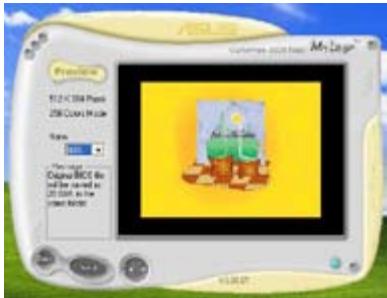

4.3.1 ASUS MyLogo2TM 4-9 4.3.2 AI NET2 4-11 4.3.3 ASUS PC Probe II 4-12 4.3.4 ASUS AI Suite 4-18 4.3.5 ASUS AI Nap 4-20 4.3.6 ASUS Fan Xpert 4-21 4.3.7 ASUS EPU-6 Engine 4-23 4.3.8 ASUS TurboV 4-27 4.3.9 Utilitaire audio SoundMAX 4-29 4.3.10 ASUS Express Gate SSD 4-35

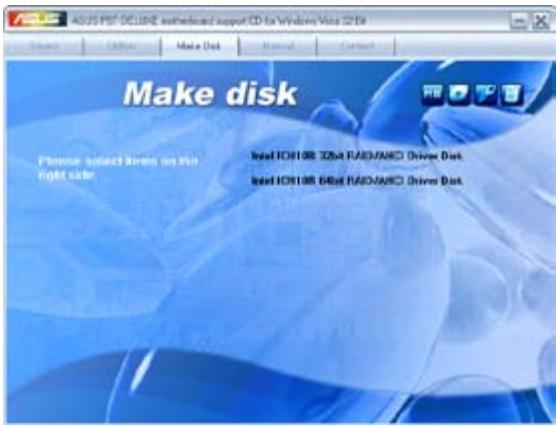

4.5 Créer un disque du pilote RAID 4-53

4.5.1 Créer un disque du pilote RAID sans accéder à l'OS....4-53 4.5.2 Créer un disque du pilote RAID sous Windows 4-53

5.1.1 Pré-requis système 5-1 5.1.2 Avant de commencer 5-1

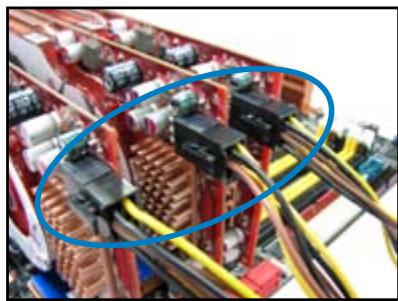

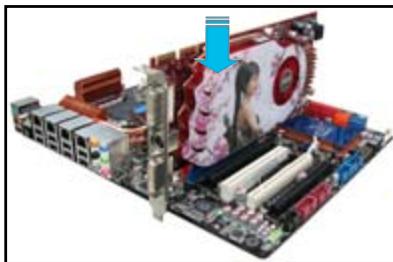

5.2 Installer des cartes graphiques crossfirextm 5-2

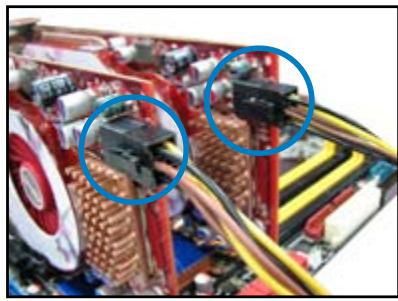

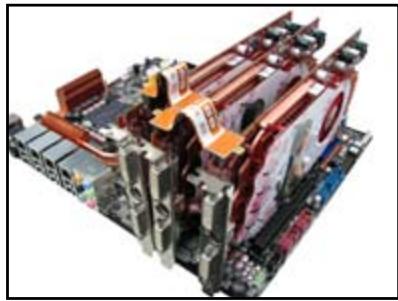

5.2.1 Installation de deux cartes graphiques CrossFireX 5-2 5.2.2 Installation de trois cartes graphiques CrossFireX 5-3

5.3 Informations sur les logiciels

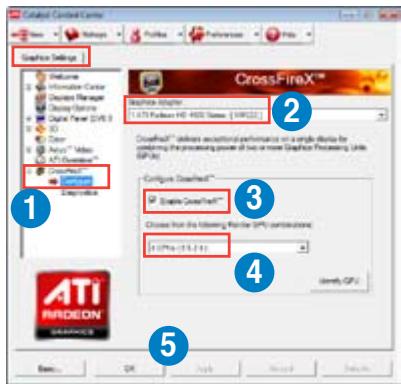

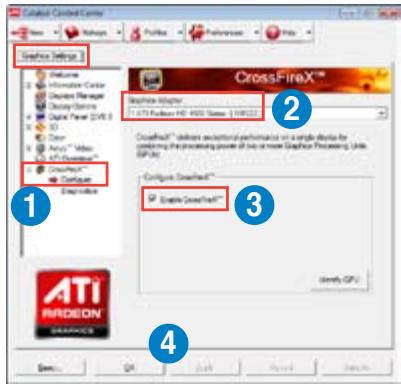

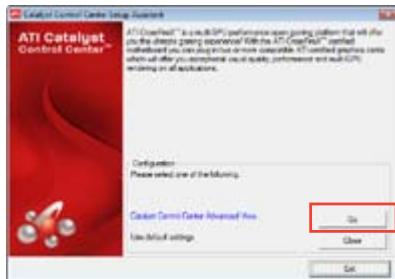

5.3.1 Installer les pilotes 5-4 5.3.2 Activer la technologie ATI® CrossFireXTM 5-4

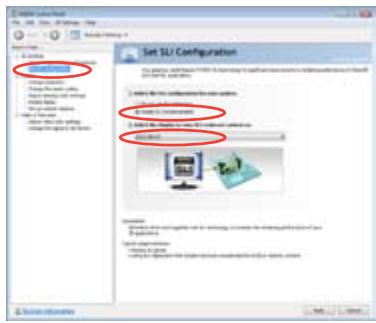

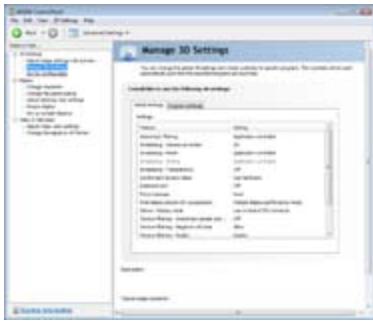

5.4 Technologie NVIDIA® SLITM 5-6

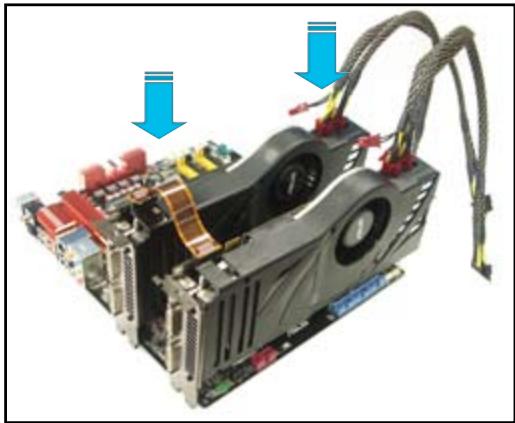

5.4.1 Pré-requis système 5-6 5.4.2 Installer des cartes graphiques SLI. 5-6 5.4.3 Installer les pilotes 5-7 5.4.4 Activer la technologie NVIDIA® SLI™ sous Windows® 5-7

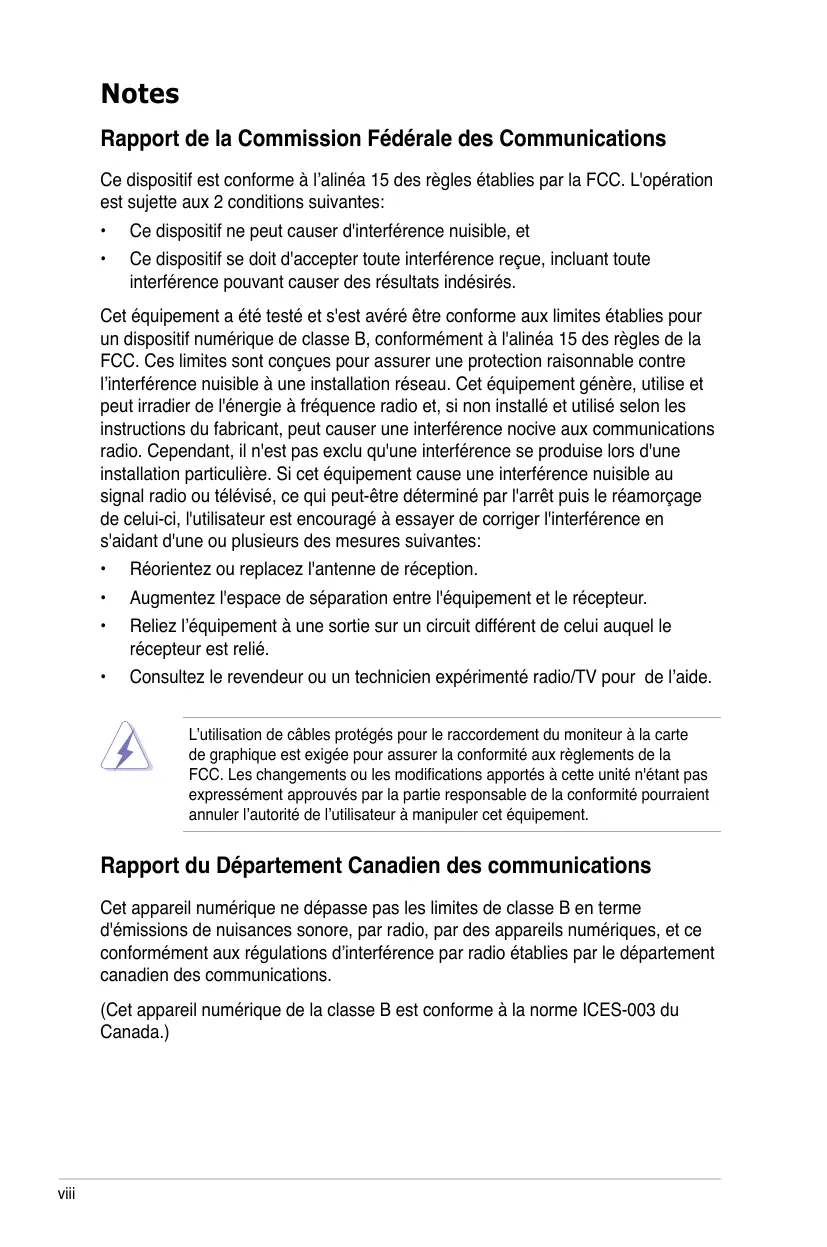

Rapport de la commission fédérale des communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférences nuisibles, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'aléna 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement générale, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception. Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étaient pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Sécurité électrique

Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système. - Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périphérique. - Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d'alimentation soient bien débranchés. - Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'intervenir compromis le circuit de terre. - Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en êtes pas certain, contactez votre fournisseur électrique local. - Si l'alimentation est cassée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité en opération

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifie que tous les câbles soient bien branchés et que les câbles d'alimentation ne soient pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement. Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circuiterie.
• Evitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit, contactez un technicien qualifié ou appelez votre revendeur.

NE PAS jeter la carte mère dans une benne à ordures municipale. Ce produit a été conçu de sorte à pouvoir réutiliser ou recycler certains composants. Le symbole de la benne à roue barrée indique que ce produit (équipement électrique ou électronique) ne doit pas être placé dans une décharge publique. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

NE PAS jeter la pile au mercure dans une benne à ordures municipale. Le symbole de la benne à roue barrée indique que la pile ne doit pas être placée dans une décharge publique.

Ce manuel contient toutes les informations nécessaires à l'installation et à la configuration de la carte mère.

Comment ce guide est organisé

Ce manuel contient les parties suivantes :

• Chapitre 1: Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies qu'elle supporte.

• Chapitre 2: Informations matérielles

Ce chapitre décrit les procédures matérielles que vous aurez à accomplir lors de l'installation de composants système. Ceci inclut la description des interrupteurs et des connecteurs de la carte mère.

• Chapitre 3: Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

• Chapitre 4: Support logiciel

Ce chapitre décrit le contenu du DVD de support livre avec la boîte de la carte mère.

• Chapitre 5: Support des technologies multi-GPU

Ce chapitre décrit comment installer et configurer de multiples cartes graphiques ATI® CrossFireX™ et NVIDIA SLITM.

Où trouver plus d'informations ?

Reportez-vous aux sources suivantes pour plus d'informations sur les produits.

1. Site web ASUS

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS.

1. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce guide

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener à bien une tâche.

NOTE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras

Indique un menu ou un élément à sélectionner.

Italique

Met l'accent sur une phrase ou un mot.

Une touche entourée par les symboles < et > indique une touche à presser

Exemple : signifie que vous devez presser la touche Entrée

Si vous nevez presser deux touches ou plus en même temps, le nom des touches est lie par un signe +

Example:

Commande

Signifie que vous devez taper la commande exactement comme indiqué, et fournir l'élément demandé ou la valeur attendue entre les crochets

Exemple : Au prompt DOS, tapez la ligne :

afudos /iP6T.D-ROM

Résumé des spécifications de la P6T deluxe V2

CPU	Socket LGA1366 pour processeurs Intel® Core™ i7 Processor Extreme Edition / Core™ i7 Supporte la technologie Intel® Dynamic Speed * Visitez www.asus.com pour la liste des CPU Intel supportés
Chipset	Intel® X58 / ICH10R
Bus système	Jusqu'à 6.4GT/s; Intel® QuickPath Interconnect
Mémoire	6 x slots DIMM, max. 24Go, DDR3 2000(OC)* / 1866(OC)* / 1800(OC)* / 1600(OC) / 1333 / 1066 MH, non-ECC, et non tamponnée Architecture mémoire tri-canal Support Intel® Extreme Memory Profile (XMP) * Le support Hyper DIMM est soumis aux caractéristiques physiques de chaque CPU. ** Visitez www.asus.com pour la liste des fabricants de modules mémoire agrées
Slots d'extension	3 x slots PCI Express 2.0 x16 (@ x16/x16/x1 ou x16/x8/ x8) 1 x slot PCI Express x4 2 x slots PCI
Support multi-GPU	Support des technologies NVIDIA® 2-Way, Quad-GPU SLITM et ATI® CrossFireXTM

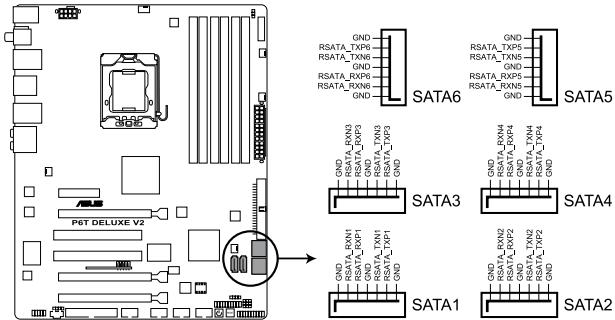

Stockage	Southbridge Intel® ICH10R : - 6 x ports SATA 3.0 Gb/s - Intel® Matrix Storage (SATA RAID 0,1,5, et 10) Contrôleur Marvell 88SE6111 : - 1 x Ultra DMA 133/100/66 pour 2 périhériques PATA - 1 x port SATA 3.0 Gb/s externe (SATA On-the-Go)
LAN	Deux contrôleurs Gigabit LAN 2 x contrôleurs Gigabit LAN PCIe Marvell® 88E8056 supporting la fonction AI NET2
USB	14 x ports USB 2.0 (6 ports à mi-carte, 8 sur le panneau d'E/S)

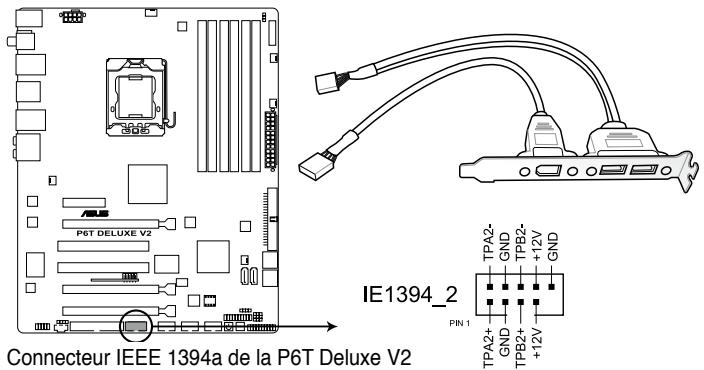

IEEE 1394	Le contrôleur VIA® VT6308 supporte 2 x ports IEEE 1394a (1 à mi-carte; 1 sur le panneau d'E/S)
Audio	CODEC High Definition Audio ADI® AD2000B 8 canaux - Supporte la détction et la réaffectation des jacks audio et la multi-diffusion des flux audio- - Port de sortie S/PDIF optique et coaxial - ASUS Noise-Filtering

(continue à la page suivante)

Résumé des spécifications de la P6T deluxe V2

Fonctions uniques	Fonctions exclusives : - ASUS TurboV - ASUS OC Palm (version OC Palm uniquement) - Design d'alimentation à 16+2 phases - Express Gate SSD
	Solutions d'économie d'énergie ASUS : - ASUS EPU-6 Engine - ASUS AI Nap
	Solutions thermiques silencieuses ASUS : - Conception sans ventilateur : solution à caloducs - Stack Cool 2 - ASUS Fan Xpert - Ventiateur optionnel pour systèmes de refroidissement à eau ou passifs

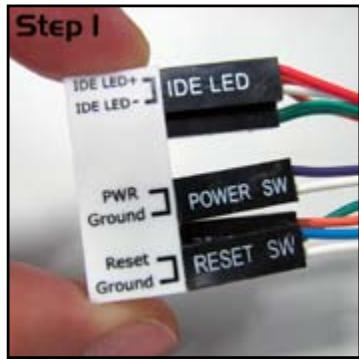

	ASUS EZ DIY : - ASUS Q-Shield - ASUS Q-Connector - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2
Fonctions de personnelisation ASUS	ASUS MyLogo 2 Multi-language BIOS
Fonctions d'overclocking exclusives	Utilitaire ASUS TurboV Precision Tweaker 2 : - vCore : voltage du CPU ajustable par incréments de 0.00625V - vCPU PLL : contrôle du voltage de référence en 36 étapes - vDRAM Bus : contrôle du voltage DRAM en 49 étapes - vChipset(N.B.) : contrôle du voltage du chipset en 31 étapes - vNB-PCIe: contrôle du voltage du chipset-PCIe en 65 étapes
	SFS (Stepless Frequency Selection) : - Réglage de la fréquence de l'horloge interne de 100MHz à 500 par incréments de 1MHz - Réglage de la fréquence PCI Express de 100MHz à 180MHz par incréments de 1MHz
	Protection d'overclocking : - ASUS C.P.R.(CPU Parameter Recall)

(continue à la page suivante)

Résumé des spécifications de la P6T deluxe V2

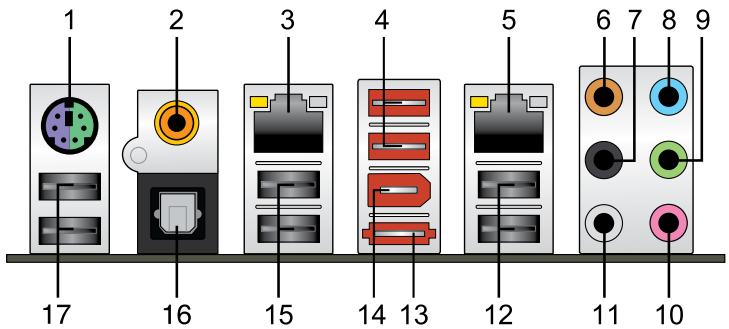

Connecteurs arrières	1 x port combo clavier / souris PS/2 1 x port de sortie S/PDIF (Coaxial + Optique) 1 x port SATA externe 1 x port IEEE1394a 2 x ports RJ45 8 x ports USB 2.0/1.1 Ports audio 8 canaux

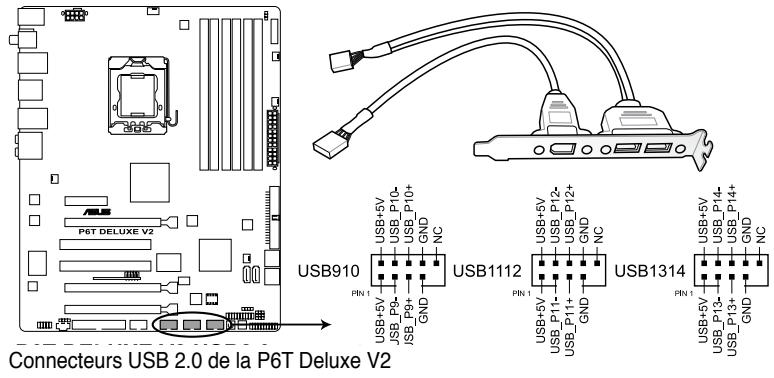

Connecteurs internes	3 x connecteurs USB supportant 6 ports USB additionnels 1 x connecteur pour lecteur de disquettes 1 x connecteur IDE 6 x connecteurs SATA (Rouge) 1 x connecteur de ventilation du CPU 3 x connecteurs de ventilation du châssis 1 x connecteur de ventilation du bloc d'alimentation 1 x connecteur IEEE1394a 1 x connecteur audio du panneau avant 1 x en-tête de sortie S/PDIF 1 x connecteur d'intrusion châssis 1 x connecteur audio pour lecteur optique 1 x connecteur d'alimentation ATX 24 broches 1 x connecteur d'alimentation EATX 12 V 8 broches Connecteur panneau système (Q-Connector) 1 x connecteur TPM 1 x interrupteur d'alimentation 1 x interrupteur de réinitialisation
BIOS	BIOS AMI de 16 Mo, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.4, BIOS multilingue
Géralilité réseau	WOL by PME, WOR by PME, Intrusion chassis , PXE

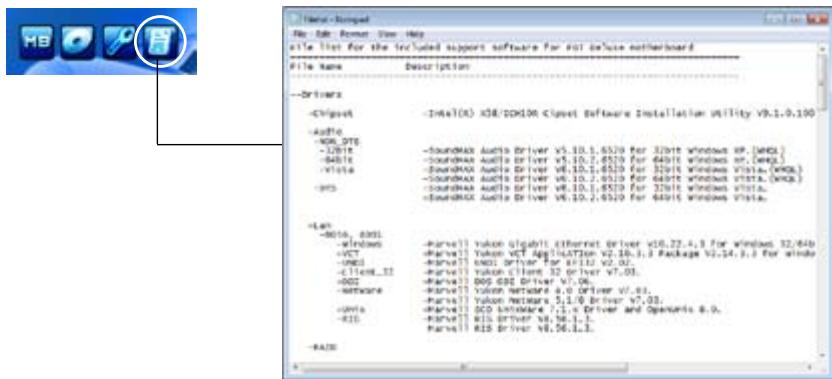

Contenu du DVD de support	Pilotes ASUS PC Probe II ASUS Update ASUS AI Suite Suite d'édition d'image Logiciel anti-virus (version OEM)
Format	ATX : 30.5cm x 24.4cm

Les spécifications sont sujettes à changements sans avis préalable.

Ce chapitre décrit les caractéristiques de la carte mère ainsi que les nouvelles technologies supportées.

Introduction au produit

1.1 Bienvenue! 1-1 1.2 Contenu de la boite 1-2 1.3 Fonctions spéciales 1-2

1.1 Bienvenue!

Merci d'avoir acheté une carte mère ASUS® P6T Deluxe V2!

La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un digne représentant de la qualité des cartes mères ASUS!

Avant de commencer à installer la carte mère, vérifie le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vérifiez que la boîte de la carte mère contient bien les éléments suivants.

Carte mère	ASUS P6T Deluxe V2
Modules E/S	1 x module 2-ports USB 2.0 + 1-port 1394
Câbles	6 x câbles Serial ATA 1 x cable Ultra DMA 133/100/66

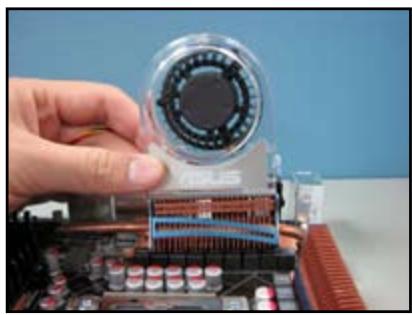

Accessoires	1 x ASUS Q-Shield (plaque d'E/S) 1 x ventilateur optionnel 1 x kit ASUS Q-Connector (USB, panneau système; version commerciale uniquement) 1 x connecteur pont SLI ASUS
DVD	DVD de support de la carte mère ASUS
Documentation	Manuel d'utilisation

Si l'un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

1.3.1 Points forts du produit

Cette carte mère et son emballage sont conformes à la norme Européenne RoHS (Restriction on the use of Hazardous Substances). Ceci est en accord avec la politique d'ASUS visant à créer des produits et des emballages recyclables et respectueux de l'environnement pour préserver la santé de ses clients tout en minimisant l'impact sur l'environnement.

Support des processeurs intel® core™ I7 processor extreme edition / core™ I7

Cette carte mère supporte les derniers processeurs Intel® Core™ i7 au format LGA1366 intégrant un contrôle mémoire pour permettre le support de 3 canaux (6DIMM) de modules DDR3. Mais aussi la technologie Intel® QuickPath Interconnect (QPI) avec un bus système pouvant atteindre 6.4GT/s ainsi qu'une bande passante de 25.6GB/s. Le processeur Intel® Core™ i7 fait partie des CPU les plus puissants et économiques au monde. Voir page 2-5 pour les détails.

Chipset intel® X58

Le Intel® X58 Express est le chipset le plus récent conçu pour supporter les processeurs Intel® Core™ i7 ainsi que la nouvelle génération de système d'interconnexion d'Intel, Intel® QuickPath Interconnect (QPI), offrant déglomérées performances via l'utilisation de liens point-à-point série et autorisant une bande passante et une stabilité accrues. Il supporte aussi jusqu'à 36 voies PCI Express 2.0 pour déglomérées performances graphiques.

Support de la DDR3 2000(oc)*/1866(oc)*/1800(oc)*/ 1600(o.c.)/1333/1066 tri-canal

Cette carte mère supporte des modules mémoires DDR3 possédant des taux de transfert de données de 2000(OC)/1866(OC)/1800(OC)/1600(OC)/1333/1066 MHz fournissant la largeur de bande la plus élevée requise pour les derniers graphismes 3D, le multimédia et les applications Internet. L'architecture tri-canal DDR3 élargit la largeur de bande de votre mémoire, boostant ainsi les performances de tout système.

Le support Hyper DIMM (DDR3 1800MHz ou supérieur) est soumis aux caractéristiques physiques de chaque CPU.

SLI et crossfirex à la demande

La P6T Deluxe V2 a passé outre les limites établies pour offrir la solution idéale en matière de configurations à GPU multiples, que ce soit avec la technologie SLI™ ou CrossFireX™. Une nouvelle expérience de jeu s'ouvre à vous!

La P6T Deluxe V2 ne supporte que les configurations 2-Way SLI ou Quad-GPU SLI.

ASUS turbov

Goutz au rush d'adrénaline offert par l'overclocking en temps réel - maintenant possible avec ASUS TurboV. Cet outil d'overclocking extrême vous permet d'atteindre de nouveaux sommets en matière d'overclocking avec une interface avancée et simple d'utilisation - permettant un overclocking sans avoir à quitter ni redémarrer le système d'exploitation. Grâce à des micro ajustements des voltages PLL du CPU, du northbridge, du bus NB-PCIe et de la DRAM par intervalles de 0.02v, vous n'aurez plus de limites - que des résultats extrêmes afin de battre tous les records d'overclocking! Voir page 4-27 pour plus de détails.

Design d'alimentation à 16+2 phases

La technologie de pointe du système d'alimentation à 16+2 phases est enfin disponible sur les nouvelles cartes mères d'ASUS. Ce design à 16+2 phases (16 phases pour le vCore; 2 phases pour le contrôleur vDRAM/QPI du CPU) permet d'atteindre une haute efficacité énergétique, dissiper la chaleur générée par le régulateur de voltage de manière efficace, et de mieux baisser la température comparé aux autres solutions actuelles. Grâce à des composants électriques de haute qualité tels qu'un autostéréogramme à motifs aléatoires (RDS) faible sur les MOSFET pour des pertes de commutation minimum & des températures plus basses, des bobines d'arrêt en ferrite pour moins de perte par hystérésis et des condensateurs en polymère conducteur de fabrication japonaise, le design d'alimentation ASUS à 16+2 phases assure une durée de vie plus longue des composants et moins de pertes d'énergie, et aide à atteindre des scores d'overclocking inégalés.

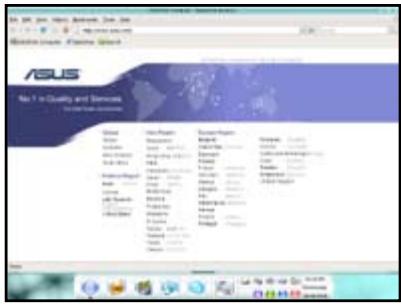

ASUS express gate SSD

Permettant d'être en ligne seulement 5 secondes après le démarrage, Express Gate est le portail d'accès instantané aux loisirs idéal! Un système d'exploitation unique intégré à la carte mère! Vous pouvez accéder aux messageries instantanées les plus populaires comme MSN, Skype, Google Talk, QQ et Yahoo! Messenger pour garder contact avec vos amis et consulter rapidement les prévisions météo ou ses mails avant de quitter la maison. En outre, un gestionnaire de photo convivial vous permet de visionner vos photos à tout moment sans avoir à accéder au système d'exploitation! See page 4-35 for details.

Le délambda de démarrage du système varie selon les configurations.

Solutions d'économie d'énergie ASUS

Les solutions d'économies d'énergie ASUS permettent d'offrir un équilibre entre puissance et économie d'énergie.

ASUS EPU-6 engine

Le nouveau ASUS EPU - le premier moteur d'économie d'énergie au monde, passé à une version à 6 moteurs, permettant de réaliser des économies d'énergie sur tout le système en détectant la charge du PC puis en modérant l'alimentation en temps réel. Avec un changement de phase automatique des composants (incluant CPU, carte VGA, mémoire, chipset, disques et ventilateur CPU/système), le moteur EPU fournit automatiquement l'alimentation la plus appropriée via une accélération intelligente et l'overclocking - vous faisant économiser de l'énergie et de l'argent.

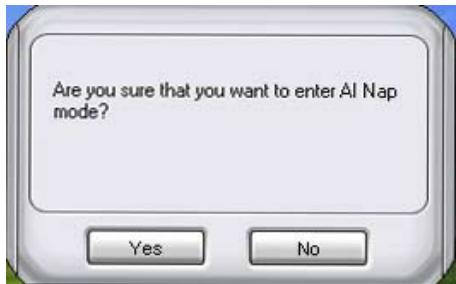

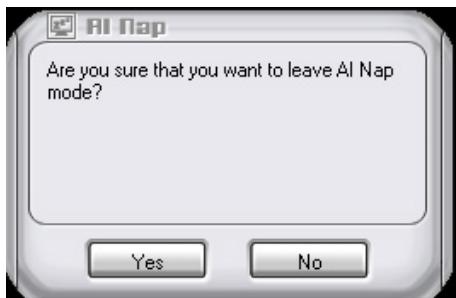

Avec AI Nap, le système continue de fonctionner avec une consommation électrique aisable et une nuisance sonore réduite lorsqu'utilisateur est temporairement absent. Pour réveiller le système et retourner sous l'OS, cliquez simplement sur la souris ou sur une touche du clavier. Voir page 4-20 pour plus de détails.

Solutions thermiques silencieuses ASUS

Les solutions thermiques ASUS rendent le système plus stable tout en accroissant les capacités d'overclocking.

Stack cool 2

ASUS Stack Cool 2 est une solution de refroidissement sans ventilateur et silencieuse baissant la température des composants critiques générant une chaleur élevée. La carte mère utilise un design spécial sur le circuit imprimé pour dissiper la chaleur générée par ces composants critiques.

Solution à coloducs

Profitez d'un environnement de travail fait et silencieux grâce à un système de flux d'air innovant. Avec des tuyaux en cuivre spéciaux, ce design thermique gère de manière effective le flux d'air généré par le ventilateur de CPU en le dirigeant hors du chassis - améliorant la dissipation de la chaleur pour une baisse généralisée de la température du système afin de garantir une longue durée de vie.

Ne désinstallez pas le dissipateur par vous-même. Le faire peut affecter les performances de dissipation de la chaleur.

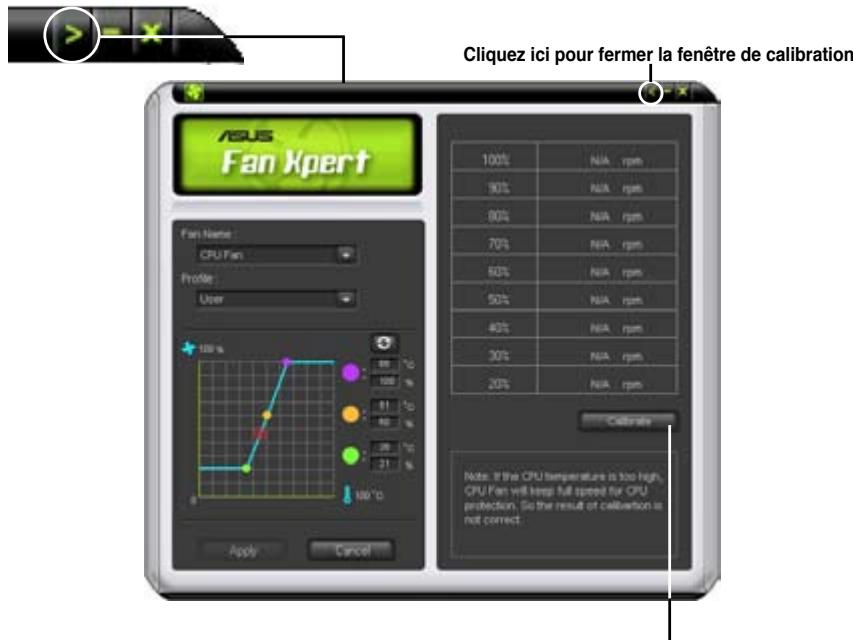

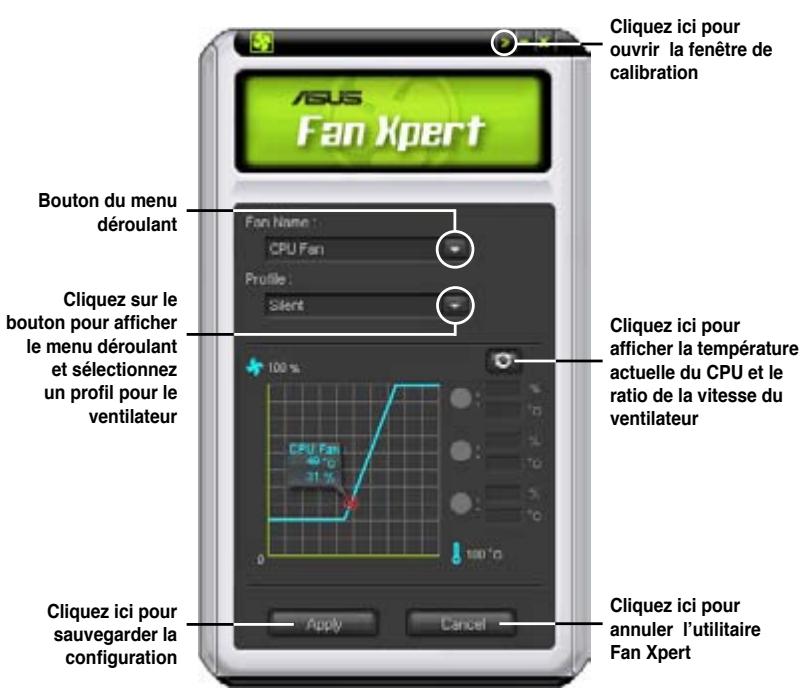

Fan xpert

La fonction ASUS Fan Xpert permet aux utilisateurs d'ajuster intelligemment la vitesse des ventilateurs du CPU et du chassis en fonction de la température ambianteresulting des conditions thermiques des différents composants et en fonction de la charge du système. Une variété de profils pratiques apporte une grande flexibilité au contrôle de la vitesse des ventilateurs dans le but d'obtenir un environnement frais et silencieux.

Ventilateur optionnel (Pour refroidissement à eau ou passif uniquement)

Ce ventilateur optionnel a été spécialement conçu pour fournir une arrivée d'air suffisante sur les modules d'alimentation du CPU et du chipset lorsqu'un système de refroidissement à eau ou un système de refroidissement passif est utilisé, assurant une évacuation efficace de la chaleur du système.

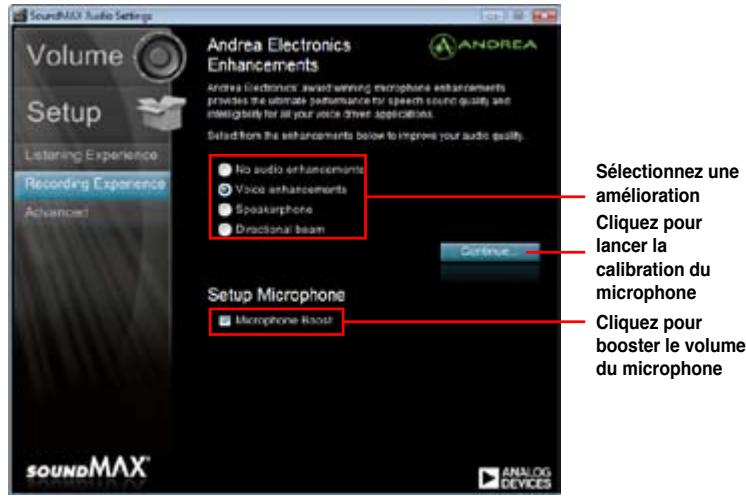

ASUS crystal sound

Cette fonction permet d'améliorer les applications voix comme Skype, les flux en ligne, les visioconférences et les enregistrements.

Cette fonction détecte les interférences sonores répétitives et fixes (signaux non vocaux) tels que les ventilateurs d'un ordinateur, les climatiseurs, et autres nuisances sonores de fond, puis les élimine du flux audio lors d'un enregistrement.

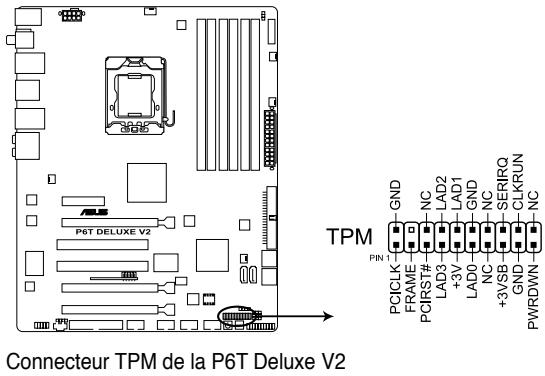

Support TPM

Cette carte mère supporte un module TPM (Trusted Platform Module), permettant d'accroître la protection des données et la sécurité via un haut niveau de cryptage et décryptage. Le module TPM est compatible avec le chiffrement de lecteur BitLocker™ de Windows® Vista pour garantir un environnement de travail sécurisé.

Le module TPM est vendu en séparation.

ASUS EZ DIY

ASUS EZ DIY vous permet d'installer en toute simplicité des composants de l'ordinateur, mettre à jour le BIOS ou sauvegarder vos paramètres favoris.

Interrupteur embarqué

Via une simple pression lors d'un overclocking, cet interrupteur exclusif permet aux joueurs de personnaliser le niveau de performances en toute simplicité !

ASUS q-shield

ASUS Q-Shield est une plaque métallique spécifique conçue pour une installation simplifiée. Grâce à une meilleure conductivité électrique, il protège idéalement votre carte mère contre l'électricité statique et les perturbations électromagnétiques.

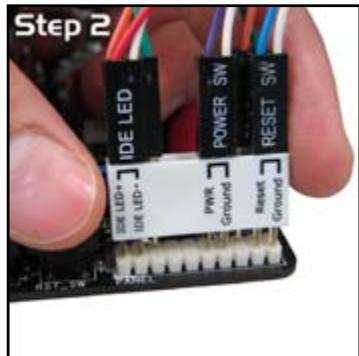

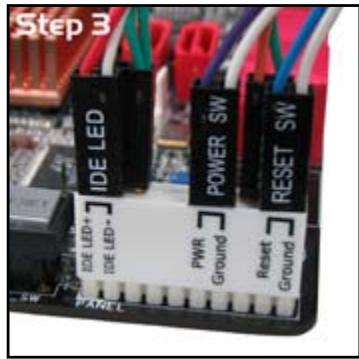

ASUS q-connector

Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les cables de la façade avant du chassis en quelques étapes simples. Cet adaptateur unique vous évite d'avoir à connecter un cable à la fois, permettant une connexion simple et précise.

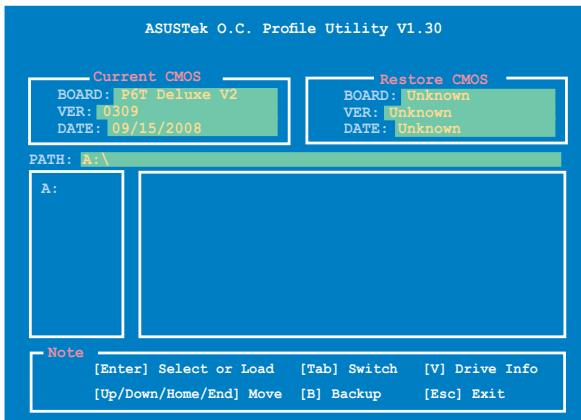

ASUS o. c. profile

La carte mère intègre la fonction ASUS O. C. Profile permettant aux utilisateurs de stocker et charger en toute simplicité de multiples paramètres de configuration du BIOS. Ceux-ci peuvent être stockés sur le CMOS ou sur un fichier séparé, donnant ainsi aux utilisateurs la liberté de partager et distribuer leurs configurations favorites.

ASUS crashfree BIOS 3

ASUS CrashFree BIOS 3 permet de restaurer le BIOS lorsque ce dernier est corrompu à partir d'un disque Flash USB contenant le fichier BIOS.

ASUS EZ flash 2

EZ Flash 2 est utilisé pour la mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers prédéfinis pour lancer l'utilitaire et mettre à jour le BIOS sans avoir à charger le système d'exploitation. Mettez à jour le BIOS facilement sans préparer de disquette de démarriage et sans utiliser d'utilitaire de mise à jour du BIOS sous le système d'exploitation.

ASUS MYLOGO2TM

Cette fonction vous permet de convertir vos photos favorites en un logo de démarrage 256 couleurs pour un écran de démarrage plus animé et original.

Le BIOS multilingue vous permet de choisir la langue que vous souhaitez parmi un panel de langues disponibles. Le BIOS traduit vous permet de configurer les paramètres plus simplement et rapidement.

Ce chapitre liste les procédures de paramétrage matériel que vous devrez accomplir en installant les composants du système. Vous y trouverez aussi une description des jumpers et des connecteurs de la carte mère.

Sommaire du chapitre

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2 2.3 Central Processing Unit (CPU) 2-5 2.4 Mémoire système 2-12 2.5 Slots d'extension 2-18 2.6 Jumpers 2-22 2.7 Interrupteurs embarqués 2-24 2.8 Connecteurs 2-25 2.9 Installer le ventilateur additionnel 2-39 2.10 Démarrer pour la première fois 2-40 2.11 Éteindre l'ordinateur 2-41

2.1 Avant de commencer

Prenez note des précautions suivantes avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranche le câble d'alimentation de la prise murale avant de toucher aux composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

2.2.1 Layout de la carte mère

Reportez-vous à la section 2.8 Connecteurs pour plus d'informations sur la localisation des connecteurs arrière et internes.

2.2.2 Contenu du layout

Connecteurs/Jumper/Slots		Page
1.	Connecteurs d'alimentation (24-pin EATXPWR, 8-pin EATX12V)	2-35
2.	Socket LGA1366	2-6
3.	Connecteurs de ventilation CPU, châssis et alimentation (4-pin CPU_FAN, 3-pin CHA_FAN1-3, 3-pin PWR_FAN)	2-33
4.	Slots DDR3	2-12

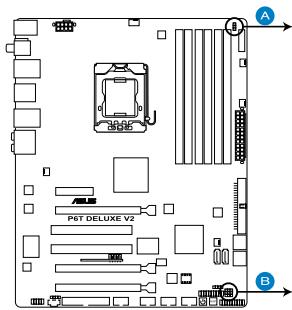

5.	Réglage de surtension CPU / Bus DRAM / QPI DRAM (3-pin OV_CPU; 3-pin OV_DRAM_BUS; 3-pin OV_QPI_DRAM)	2-23
6.	Connector IDE (40-1 pin PRI_EIDE)	2-28

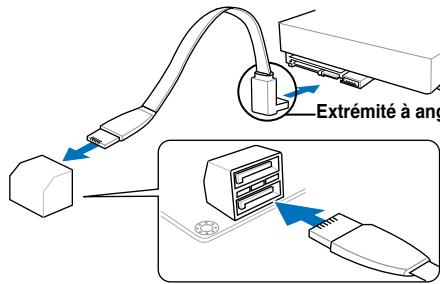

7.	Connecteurs SATA ICH10R [red] (7-pin SATA1-6)	2-29
8.	Connector RAID SAS Marvell® 88SE6320 [orange] (7-pin SAS1-2)	2-30
9.	Clear RTC RAM (3-pin CLRTC)	2-22
10.	Connector panneau système (20-8 pin PANEL)	2-37
11.	Connector TPM (20-1 pin TPM)	2-27
12.	Interrupteur d'alimentation et de réinitialisation	2-24
13.	Connector d'intrusion châssis (4-1 pin CHASSIS)	2-34
14.	Connecteurs USB (10-1 pin USB910, USB1112, USB1314)	2-31
15.	Connector port IEEE 1394a (10-1 pin IE1394_2)	2-32
16.	Connector audio pour lecteur optique (34-1 pin FLOPPY)	2-27
17.	Connector audio pour lecteur optique (4-pin CD)	2-36
18.	Connector audio en façade (10-1 pin AAFP)	2-34

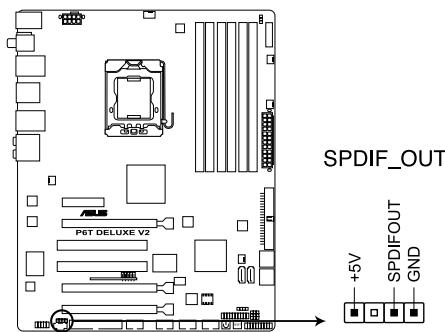

19.	Connector audio numérique (4-1 pin SPDIF_OUT)	2-36
20.	Express_Gate SSD	4-35

2.2.3 Orientation de montage

Lorsque vous installez la carte mère, vérifiez que vous la montez dans le châssis dans le bon sens. Le côté qui porte les connecteurs externes doit être à l'arrière du châssis, comme indiqué sur l'image ci-dessous.

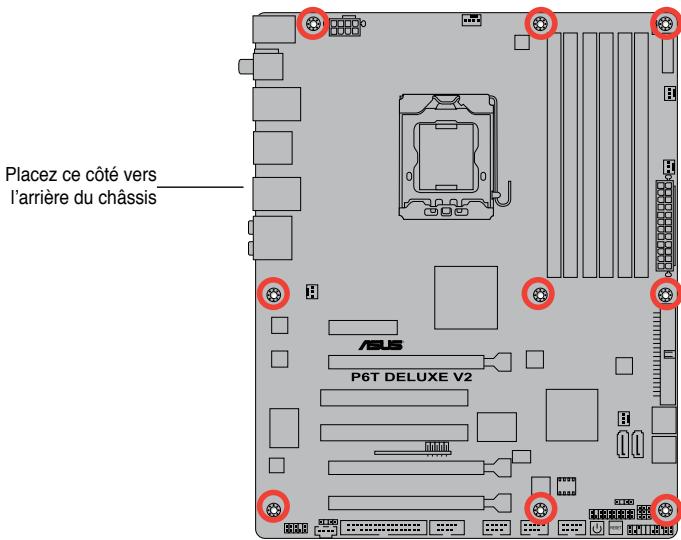

2.2.4 Pas de vis

Placez neuf (9) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis.

Ne vissez pas trop fort! Vous risqueriez d'endommager la carte mère.

La carte mère est livrée avec un socket LGA1366 pour l'installation d'un processeur Intel® Core™ i7 Processor Extreme Edition / Core™ i7.

Assurez-vous que tous les câbles soient débranchés lors de l'installation du CPU. - Si vous installez un CPU double-cœur, connectez le câble de ventilation du châssis au connecteur CHA_FAN1 de la carte mère pour assurer la stabilité du système.

• Lors de l'achat de la carte mère, vérifie que le couvercle PnP est sur le socket et que les broches de ce dernier ne sont pas pincées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traittera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA1336. La garantie du produit ne couvre pas les dommages infligés aux broches du socket s'ils résultent d'une mauvaise installation/retrait du CPU, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket.

2.3.1 Installer le CPU

Pour installer un CPU :

1. Localisez le socket du CPU sur la carte mère.

Socket 1366 du CPU de la P6T Deluxe V2

Avant d'installer le CPU, vérifie que le socket soit face à vous et que le levier est à votre gauche.

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B) jusqu'à ce qu'il soit libéré de son ornement de détention.

Pour éviter d'endommager les broches du socket, n'enlevez le couvercle PnP que pour installer un CPU.

1. Soulevez le levier dans la direction de la flèche à un angle de.
2. Soulevez la plaque avec votre pouce et votre index à un angle de.

1. Enlevez le couvercle PnP de la plaque.

1. Placez le CPU sur le socket, en vous assurant que la marque en forme de triangle doré est placée en bas à gauche du socket. Les ergots d'alignement sur le socket doivent correspondre aux encoches du CPU.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket pour éviter de plier les broches du socket et/ou d'endommager le CPU!

1. Appliquez plusieurs gouttes de pâte thermique sur la zone exposée du CPU qui sera en contact avec le dissipateur thermique, en vous assurant que la pâte soit étalée en une couche fine et homogène.

Certains dissipateurs thermiques sont vendus avec de la pâte thermique pré-appliquée. Dans ce cas, ignorez cette étape.

Le matériel d'interface thermique est toxique et non comestible. Si ce matériel entre en contact avec vos yeux ou votre peau, passez à l'eau immédiatement et consultez un médecin.

Afin d'éviter de contaminer la pâte thermique, EVITEZ de l'appliquer directement avec vos doigts.

1. Refermez la plaque (A), puis pressez le levier (B) jusqu'à ce qu'il se loge dans le loquet de détention.

2.3.2 Installer le dissipateur et le ventilateur du CPU

Les processeurs Intel® au format LGA1366 nécessitant un dissipateur thermique et un ventilateur d'une conception spécifique pour assurer des performances et des conditions thermiques optimales.

• Lorsque vous achetez un processeur Intel® en boîte, il est livré avec un ensemble dissipateur-ventilateur. Si vous achetez un CPU à part, assurez-vous de bien utiliser un ensemble dissipateur-ventilateur multi-directionnel certifié par Intel®.
• Voiture ensemble dissipateur-ventilateur pour processeurs Intel® au format LGA1366 est équipé de pins à pousser et ne nécessite aucun outil particulier pour être installé.
• Si vous achetez un ensemble dissipateur-ventilateur à part, assurez-vous de bien appliquer le matériel d'interface thermique sur le CPU ou sur le dissipateur avant de l'installer.

Installez d'abord la carte mère sur le chassis avant d'installer l'ensemble dissipateur-ventilateur.

Pour installer l'ensemble dissipateur-ventilateur du CPU:

1. Positionnez le dissipateur sur le CPU installé, en vous assurant que les quatre pins correspondent aux trous sur la carte mère.
2. Enforcez les attaches deux par deux selon une séquence diagonale, afin de fixer l'ensemble ventilateur-dissipateur.

Orientez l'ensemble dissipateur/ventilateur de sorte que le cable du ventilateur du CPU soit plus près du connecteur du ventilateur du CPU.

1. Connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN.

N'oubliez pas de connecter le cable du ventilateur au connecteur CPU fan! Des erreurs du monitoring pourraient se produire si vous ne branchez pas ce connecteur.

2.3.3 Désinstaller le dissipateur et le ventilateur du CPU

Pour désinstaller l'ensemble dissipateur ventilateur:

1. Déconnectez le câble du ventilateur du CPU de la carte mère.
2. Tournez les systèmes de serrage dans le sens inverse des aiguilles d'une montre.
3. Tirez vers le haut deux systèmes de serrage en même temps en séquence diagonale pour dégager l'ensemble dissipateur-ventilateur de la carte mère.

1. Otez avec précaution l'ensemble dissipateur-ventilateur de la carte mère.

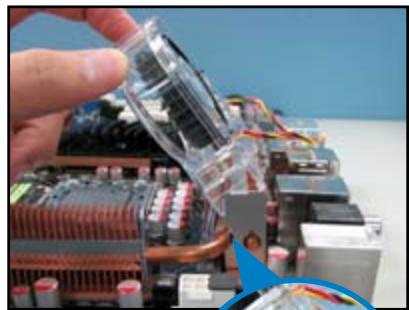

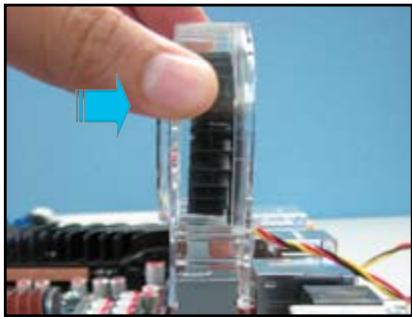

Installer les ventilateurs optionnels

Installez le ventilateur optionnel uniquement si vous utilisez un dispositif de refroidissement passif ou liquide. Installez le ventilateur optionnel en même temps qu'un dispositif de refroidissement actif du CPU peut interférer avec le flux d'air et déstabiliser le système.

1. Placez le ventilateur sur l'ensemble dissipateur/caloducs.
2. Faites correspondre le bord rainuré avec le dissipateur.

1. Placez délicatement le ventilateur jusqu’à ce qu’il soit bien en place sur le dissipateur, puis connectez les câbles du ventilateur.
2. La photo ci-contre montre le ventilateur correctement installé sur la carte mère.

• Branchez les câbles du ventilateur optionnel au connecteur CHA_FAN2 de la carte mère. Assurez-vous que le ventilateur optionnel soit bien installé afin d'éviter tout dégât au niveau des composants du ventilateur ou de la carte mère.

2.4.1 Vue générale

La carte mère est équipée de six sockets DIMM (Dual Inline Memory Modules) DDR3 (Dual Inline Memory Modules 3).

Un module DDR3 possède les mêmes dimensions physiques qu'un module DDR2, s'encochent différemment pour éviter leur installation sur des sockets DDR2. Les modules DDR3 ont été conçus pour offrir des performances tout en abaissant la consommation électrique.

Le schéma suivant illustre l'emplacement des sockets DDR3 :

Sockets DIMM DDR3 de la P6T Deluxe V2

Canal	Sockets
Canal A	DIMM_A1 et DIMM_A2
Canal B	DIMM_B1 et DIMM_B2
Canal C	DIMM_C1 et DIMM_C2

En raison de certaines limitations du chipset Intel, le système ne pourra pas démarrer si un seul module mémoire est installé sur le slot A2, B2, ou C2. Référez-vous au tableau ci-dessus pour les configurations mémoire recommandées.

2.4.2 Configurations mémoire

Vous pouvez installer des DIMM DDR3 non tamponnée et non ECC de 1Go et 2Go dans les sockets DIMM.

• Vous pouvez installer des DIMM de tailles variables dans le Canal A et B et C. Le système compte la taille totale du canal de plus petite taille pour les configurations dual-channel et triple-channel. Tout excédent de mémoire du canal le plus grand est alors mapped pour fonctionner en single-channel.
• En raison de certaines limitations du chipset Intel, les modules mémoire X. M. P. et DDR3-1600 ne sont supportés que pour un seul module par canal.
• Selon les specifications de CPU Intel, les modules mémoire dont les besoinés électriques sont supérieurs à voltage peuvent endommager le processeur. Il est recommandé d'installer des modules mémoire dont la consommation énergétique est inférieure à 1.65V.
• Installez toujours des DIMM dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'acheter des modules mémoire de même marque.
• Si vous installez 4 Go ou plus de mémoire, il se peut que le système détecte moins de 3 Go, l'exécuté de mémoire étant réservé à certaines fonctions critiques du système. Cette limitation apparaît sous Windows XP/Vista 32-bits car ces systèmes d'exploitation ne supportent pas l'extension d'adresse physique.
• Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire de 256 Mo.

• La fréquence par défaut d'opération de la mémoire dépend de son SPD. Par défaut, certains modules mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules mémoire ont besoin d’un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (6 DIMMs) ou en overclocking.

Liste des fabricants de modules mémoire agrées de la P6T deluxe V2 ddr3-2000mhz

Fabricant	N° de pièce	Taille	SS/DS	Composant/N° de puce	CL	Marque	Voltage	Support DIMM
								A*	B*
KINGSTON	KHX16000D3K2/2GN (EPP)	2GB (Kit of 2)	SS	N/A	Heat-Sink Package		2.0	•	•
KINGSTON	KHX16000D3K3/3GX (XMP)	3GB (Kit of 3)	SS	N/A	Heat-Sink Package	(1333-9-9-9-24)	1.65	•	•
Gingle	9CAASS37AZZ01D1	2GB	DS	N/A	Heat-Sink Package	9-9-9-24		•	•

DDR3-1866MHz

Fabricant	N° de pièce	Taille	SS/DS	Composant/N° de puce	CL	Marque	Voltage	Support DIMM
								A*	B*
KINGSTON	KHX14900D3K3/3GX(XMP)	3GB(Kit of 3)	SS	N/A	Heat-Sink Package	(1333-9-9-9-24)	1.65	•	•
SuperTalent	W1866UX2GB	2GB(Kit of 2)	SS	N/A	Heat-Sink Package	CL8-8-8-24(1333-9-9-9-24)		•	•
Aeneon	AXH760UD10-18J(XMP)	1GB	SS	N/A	Heat-Sink Package	CL10(1333-8-8-8-24)		•	•
Aeneon	AXH860UD20-18J(XMP)	2GB	DS	N/A	Heat-Sink Package	CL10(1333-8-8-8-24)		•	•

DDR3-1800MHz

Fabricant	N° de pièce	Taille	SS/DS	Composant/N° de puce	CL	Marque	Voltage	Support DIMM
								A*	B*
CORSAIR	CM3X1024-1800C7DIN (XMP)	1GB	SS	N/A	Heat-Sink Package	7		•	•
CORSAIR	BoxP/N:TW3X4G1800C8DF(CM3X2G1800C8D)	4GB(Kit of 2)	DS	N/A	Heat-Sink Package	8-8-8-24	1.80	•
KINGSTON	KHX14400D3/1G	1GB	SS	N/A	Heat-Sink Package		1.9	•	•
KINGSTON	KHX14400D3K3/3GX(XMP)	3GB(Kit of 3)	SS	N/A	Heat-Sink Package	(1333-9-9-9-24)	1.65	•	•
Transcend	TX1800KLU-2GK(XMP)	2GB(Kit of 2)	SS	N/A	Heat-Sink Package	8		•	•
Patriot	PVS32G1800LLKN(EPP)	2GB(Kit of 2)	SS	N/A	Heat-Sink Package	CL8-8-8-20(1066-7-7-7-20)	1.9	•	•

DDR3-1600MHz

Fabricant	N° de pièce	Taille	SS/DS	Composant/N°de puce	CL	Marque	Support DIMM
							A*	B*
CORSAIR	Box P/N:TWIN3X2048-1600C7DHXIN(CM3X1024-1600C7DHXIN)(XMP)	2GB(Kit de 2)	SS	Heat-Sink Package	7	N/A	•	•
CORSAIR	BoxP/N:TW3X4G1600C9DHXNV(CM3X2G1600C9DHXNV)	4GB(Kit de 2)	DS	Heat-Sink Package	9-9-9-24	N/A	•	•
CORSAIR	BoxP/N:TWIN3X4096-1600C7DHXIN(CM3X2048-1600C7DHXIN)	4GB(Kit de 2)	DS	Heat-Sink Package	N/A	N/A	•	•
Crucial	BL12864BA1608.8SFB(XMP)	1GB	SS	Heat-Sink Package	N/A	PQI	•	•
G.SKILL	F3-12800CL7D-2GBHZ	2GB(Kit de 2)	SS	Heat-Sink Package	7-7-7-18	N/A	•	•
OCZ	OCZ3T1600XM2GK	1GB	SS	Heat-Sink Package	N/A	N/A	•	•
OCZ	OCZ3P1600EB4GK	4GB(Kit de 2)	DS	Heat-Sink Package	776	N/A	•	•
Aeneon	AXH760UD10-16H	1GB	SS	Heat-Sink Package	9	N/A	•	•
Aeneon	AXH860UD20-16H	2GB	DS	Heat-Sink Package	9	N/A	•	•
Patriot	PVS34G1600LLKN	4GB(Kit de 2)	DS	Heat-Sink Package	7-7-7-20	N/A	•	•
Team	BoxP/N:TXD32048M1600HC7DC(TXD31024M1600HC7)	2GB(Kit de 2)	SS	Heat-Sink Package	7-7-7-21	N/A	•	•
Fabricant	N° de piece	Taille	SS/DS	Composant/N°de puce	CL	Marque	Voltage	Support DIMM
								A*	B*	D*
CORSAIR	TR3X6G1600C8D (XMP)	6GB(kit of 3)	DS	N/A	Heat-SinkPackage	8-8-8-24(1601-8-8-8-24)	1.65	•	•	•
CORSAIR	TR3X6G1600C9 (XMP)	6GB(kit of 3)	DS	N/A	Heat-SinkPackage	9-9-9-24(1333-9-9-9-24)	1.65	•	•	•
Crucial	BL12864BA1608.8SFB(XMP)	1GB	SS	N/A	Heat-SinkPackage	(1601-8-8-8-24)	1.8	•	•	•
G.SKILL	F3-12800CL7D-2GBHZ	2G(kit of 2)	SS	N/A	Heat-SinkPackage	(1601-7-7-7-18)	1.9	•	•	•
G.SKILL	F3-12800CL9D-2GBNQ	2G(kit of 2)	SS	N/A	Heat-SinkPackage	(1333-9-9-9-24)	1.6	•	•	•
G.SKILL	F3-12800CL7D-4GBPI	4GB(kit of 2)	DS	N/A	Heat-SinkPackage	7-7-7-18(1333-9-9-9-24)	1.9	•	•	•
G.Skill	F3-12800CL8T-6GBHK(XMP)	6GB(kit of 3)	DS	N/A	Heat-SinkPackage	8-8-8-21(1333-8-8-8-21)	1.6-1.65	•	•	•
G.Skill	F3-12800CL9T-6GBNQ	6GB(kit of 3)	DS	N/A	Heat-SinkPackage	9-9-9-24(1601-9-9-9-24)	1.5-1.6	•	•	•
KINGSTON	KHX12800D3LLK3/3GX(XMP)	3GB(kit of 3)	SS	N/A	Heat-SinkPackage	(1333-9-9-9-24)	1.65	•	•
KINGSTON	KHX12800D3K2/4G	4GB(kit of 2)	SS	N/A	Heat-SinkPackage	(1066-7-7-7-20)	1.9		•	•
OCZ	OCZ3P1600EB1G	1GB	SS	N/A	Heat-SinkPackage	7-6-6-24(1333-7-7-7-20)		•
OCZ	OCZ3P16002GK	2G(kit of 2)	SS	N/A	Heat-SinkPackage	7(1333-7-7-7-20)		•
OCZ	OCZ3T1600XM2GK(XMP)	2G(kit of 2)	SS	N/A	Heat-SinkPackage	(1601-8-8-8-28)		•	•	•
OCZ	OCZ3P1600EB4GK	4GB(kit of 2)	DS	N/A	Heat-SinkPackage	7-7-6(1333-7-7-7-20)	1.8	•	•	•
Aeneon	AXH760UD10-16H	1GB	SS	N/A	Heat-SinkPackage	(1601-9-9-9-28)		•	•	•
Aeneon	AXH860UD20-16H	2G	DS	N/A	Heat-SinkPackage	(1601-9-9-9-28)		•	•	•
Cell Shock	CS322271	2G(kit of 2)	DS	N/A	Heat-SinkPackage	7-7-7-14(1066-7-7-7-20)	1.7-1.9	•	•	•
Elixier	M2F2G64CB8HA4N-DG	2G	DS	Eelixir	N2CB1680AN-DG	9(1333-9-9-9-28)		•	•	•
Mushkin	996657	4GB(kit of 2)	DS	N/A	Heat-SinkPackage	7-7-7-20		•	•	•
Patriot	PVT33G1600ELK	3GB(kit of 3)	SS	N/A	Heat-SinkPackage	9-9-9-24(1066-7-7-7-20)	1.65	•	•	•
Patriot	PVS34G1600LLKN	4GB(kit of 2)	DS	N/A	Heat-SinkPackage	7-7-7-20(1066-7-7-7-20)	2.0	•	•	•
Patriot	PVT36G1600ELK	6GB(kit of 3)	DS	N/A	Heat-SinkPackage	9-9-9-24(1066-7-7-7-20)	1.65	•	•	•
PQI	MFADR401PA0102	2G	DS	SAMSUNG	K4B1G08460	9-9-9-24(1333-9-9-9-24)		•	•	•
Team	BoxP/N:TXD32048M1600HC7DC(TXD31024M1600HC7)	2G(kit of 2)	SS	N/A	Heat-SinkPackage	7-7-7-21(1333-8-8-824)	1.75-1.85	•	•	•

• Le support Hyper DIMM (DDR3 1800MHz ou supérieur) est soumis aux caractéristiques physiques de chaque CPU.
• Veuillez charger les paramètres X.M.P ou D.O.C.P dans le BIOS pour la prise en charge des modules Hyper DIMM (DDR3 1800MHz ou supérieur).
• Selon les spécifications Intel, un seul module mémoire DDR3-1600 par canal est supporté. Toutefois, ASUS permet la prise en charge de deux modules DDR3-1600 sur chaque canal mémoire.

DDR3-1333MHz

Fabricant	N° de pièce	Taille	SS/DS	Composant/N° de puce	CL	Marque	Support DIMM
							A*	B*	C*	D*
A-DATA	SC631B16	2GB	DS	K4B1G0846D	9	SAMSUNG	•	•	•	•
CORSAIR	BoxP/N-TW3X4G1333C9DHX (CM3X2048-1333C9DHX)	4GB (Kit of 2)	DS	Heat-Sink Package	9-9-9-24	N/A	•	•	•
CORSAIR	BoxP/N-TWIN3X2048-1333C9 (CM3X1024-1333C9)	2GB (Kit of 2)	DS	Heat-Sink Package	9-9-9-24	N/A	•	•	•	•
CORSAIR	CM3X1024-1333C9DHX	1GB	DS	Heat-Sink Package	9	N/A	•	•	•
G.SKILL	F3-10600CL7D-2GBPI	2GB (Kit of 2)	SS	Heat-Sink Package	7-7-7-18	N/A	•	•	•	•
G.SKILL	F3-10600CL8D-2GBHK	2GB (Kit of 2)	SS	Heat-Sink Package	8-8-8-21	N/A	•	•	•	•
G.SKILL	F3-10600CL9D-2GBPK	2GB (Kit of 2)	SS	Heat-Sink Package	9-9-9-24	N/A	•	•	•	•
G.SKILL	F3-10666CL9D-4GBPK	4GB (Kit of 2)	DS	Heat-Sink Package	9-9-9-24	N/A	•	•	•	•
KINGMAX	FLFD45F-B8EE9	1GB	SS	J1108BASE-DJ-E	N/A	ELPIDA	•	•	•	•
Kingston	KVR1333D3N9/1G	1GB	SS	J1108BASE-DJ-E	N/A	ELPIDA	•	•	•	•
Kingston	KVR1333D3N9/2G	2GB	DS	J1108BASE-DJ-E	N/A	ELPIDA	•	•	•	•
MICRON	MT8JTF12864AY-1G4BYES	1GB	SS	Z9HWR	9	MICRON	•	•	•
MICRON	MT16JTF25664AY-1G4BYES	2GB	DS	Z9HWR	9	MICRON	•	•	•	•
OCZ	OCZ3RPX1333EB2GK	1GB	SS	Heat-Sink Package	6-5-5	N/A	•		•
OCZ	OCZ3P13334GK	4GB (Kit of 2)	DS	Heat-Sink Package	7	N/A	•	•	•	•
Qimonda	IMSH1GU03A1F1C-13H	1GB	SS	IDSH1G-03A1F1C-13H	N/A	N/A	•	•	•	•
Qimonda	IMSH2GU13A1F1C-13H	2GB	DS	IDSH1G-03A1F1C-13H	N/A	N/A	•	•	•	•
SAMSUMG	M378B2873DZ1-CH9	1GB	SS	K4B1G0846D	9	SAMSUMG	•	•	•	•
SAMSUMG	M391B2873DZ1-CH9	1GB	SS	K4B1G0846D(ECC)	9	SAMSUMG	•	•	•	•
SAMSUMG	M378B5673DZ1-CH9	2GB	DS	K4B1G0846D	9	SAMSUMG	•	•	•	•
SAMSUMG	M391B5673DZ1-CH9	2GB	DS	K4B1G0846D(ECC)	9	SAMSUMG	•	•	•	•
Transcend	TS128MLK64V3U	1GB	SS	K4B1G0846D	9	SAMSUMG	•	•	•
Transcend	TS256MLK64V3U	2GB	DS	K4B1G0846D	9	SAMSUMG	•	•	•
Aeneon	AEH760UD00-13H	1GB	DS	AEH93R13H	9	AENEON	•	•	•
BUFFALO	FSX1333D3G-1G	1GB	SS	Heat-Sink Package	7-7-7-20	N/A	•	•	•	•
BUFFALO	FSX1333D3G-2G	2GB	DS	Heat-Sink Package	7-7-7-20	N/A	•	•	•	•
Patriot	PDC32G1333LLK	1GB (Kit of 2)	SS	Heat-Sink Package	7	Patriot	•	•	•	•
Kingston	KHX11000D3ULK2/2G	DDR3 1375 2GB (Kit of 2)	DS	Heat-Sink Package	N/A	N/A	•	•	•
A-DATA	M3OEL3G3I4130A1B5Z	1GB	DS	J5308BASE-AE-E-S	N/A	ELPIDA	•	•	•	•
CORSAIR	CM3X1024-1066C7	1GB	DS	Heat-Sink Package	7	N/A	•	•	•
Crucial	CT25664BA1067.16SFD	2GB	DS	D9JNL	7	MICRON	•	•	•	•
Crucial	CT12864BA1067.8SFB	1GB	SS	Z9HWQ	7	MICRON	•	•	•	•
ELPIDA	EBJ11RD8BAFA-AE-E	1GB	DS	J5308BASE-AC-E(ECC)	7	ELPIDA	•	•	•	•
ELPIDA	EBJ11UD8BAFA-AG-E	1GB	DS	J5308BASE-AC-E	8	ELPIDA	•	•	•
G.SKILL	F3-8500CL6D-2GBHK	2GB(Kit of 2)	SS	Heat-Sink Package	6-6-6-15	N/A	•	•	•	•
Hynix	HMT12U6AFP8C-G7N0	1GB	SS	H5TQ1G83AFPG7C	7	HYNX	•	•	•	•
Hynix	HYMT12U64ZNF8-G7	1GB	SS	HY5TQ1G831ZNF-P-G7	7	HYNX	•	•	•
Hynix	HMT12U6AFP8C-G7N0	2GB	DS	H5TQ1G83AFPG7C	7	HYNX	•	•	•	•
Hynix	HYMT12U64ZNF8-G7	2GB	DS	HY5TQ1G831ZNF-P-G7	7	HYNX	•	•	•
Kingston	KVR1066D3N7/1G	1GB	DS	J5308BASE-AC-E	7	ELPIDA	•	•	•	•
Kingston	KVR1066D3N7/2G	2GB	DS	K4B1G0846C-ZCF8	N/A	N/A	•	•	•	•
MICRON	MT8JTF12864AY-1G1D1	1GB	SS	7VD22	7	MICRON	•	•	•	•
MICRON	MT16JTF25664AY-1G1D1	2GB	DS	7VD22	7	MICRON	•	•	•	•
Qimonda	IMSH1GU03A1F1C-10F	1GB	SS	IDSH1G-03A1F1C-10F	7	QIMONDA	•	•	•	•
Qimonda	IMSH1GU03A1F1C-10G	1GB	SS	IDSH1G-03A1F1C-10G	8	QIMONDA	•	•	•	•
Qimonda	IMSH1GU13A1F1C-10F	1GB	DS	IDSH51-03A1F1C-10F	N/A	QIMONDA	•	•	•	•
Qimonda	IMSH2GU13A1F1C-10F	2GB	DS	IDSH1G-03A1F1C-10F	7	QIMONDA	•	•	•	•
Qimonda	IMSH2GU13A1F1C-10G	2GB	DS	IDSH1G-03A1F1C-10G	8	QIMONDA	•	•	•	•
Aeneon	AEH760UD00-10FA98X	1GB	DS	AEH93R10F	7	AENEON	•	•	•	•
WINTEC	3DU3191A-10	1GB	DS	IDSH51-03A1F1C-10F	7	QIMONDA	•	•	•

• A*: Supporte deux (2) modules insérés dans les slots A1 et B1 comme paire en configuration mémoire Dual-channel.
• B*: Supporte trois (3) modules insérés dans les slots oranges (A1, B1 et C1) comme un ensemble en configuration mémoire Triple-channel.
• C*: Supporte quatre (4) modules insérés dans les slots oranges (A1, B1 et C1) et le slot noir A2 comme un ensemble en configuration mémoire Triple-channel.
• D*: Supports six (6) modules insérés dans les slots oranges et noirs comme deux ensembles en configuration mémoire Triple-channel.

Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules mémoire supportés par cette carte mère.

2.4.3 Installer un module mémoire

Débranche l'alimentation avant d'ajouter ou désteroler des modules mémoire ou tout autre composant système. Ne pas le faire risquerait d'endommager la carte mère et les composants.

1. Déverrouillez un socket DIMM en pressant les clips de détention vers l'extérieur.
2. Alignez un module DIMM sur le socket de sorte que l'encoche sur le module corresponde à l'ergot sur le socket.

Clip de détention déverrouille

Un DIMM DDR3 est doté d'une encoche, ce qui lui permet de ne pouvoir être inséré dans le socket que dans un seul sens. Ne force pas sur le module pour éviter de l'endommager.

1. Insérez fermement le module mémoire dans le socket jusqu'à ce que les clips se remettent en place d'eux-mêmes et que le module soit bien en place.

Clip de détention verrouillé

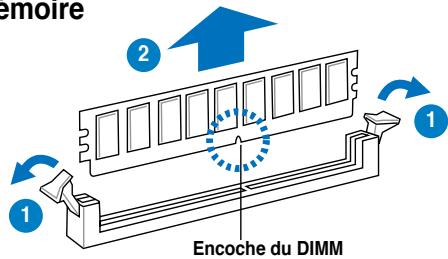

2.4.4 Enlever un module mémoire

1. Pressez en même temps les clips de détention vers l'extérieur pour déverrouiller le module mémoire.

Soutenez le module avec vos doigts lorsque vous pressez sur les clips de détention. Le module pourrait être endommagé s'il est éjecté avec trop de force.

1. Enlevez le module mémoire du socket.

2.5 Slots d'extension

Plus tard, vous pourrez avoir besoin d'installer des cartes d'extension. La section suivante décrit les slots et les cartes d'extension supportées.

Assurez-vous de bien débrancher le cable d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Ne pas le faire risquerait de vous blesser et d'endommager les composants de la carte mere.

2.5.1 Installer une carte d'extension

Pour installer une carte d'extension :

1. Avant d'installer la carte d'extension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour accueillir cette carte.
2. Ouvrez le châssis (si votre carte mère est montée dans un châssis).
3. Enlevez l’équerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis.
4. Alignez le connecteur de la carte avec le slot et pressez fermement jusqu'à ce que la carte soit bien installée dans le slot.
5. Fixez la carte au châssin avec la vis que vous avez étê plus tout.
6. Refermez le châssis.

2.5.2 Configurer une carte d'extension

Après avoir installé la carte, configurez-la en ajustant les paramètres logiciels.

1. Allumez le système et procédez aux modifications de BIOS nécessaires, si besoin. Voir chapitre 3 pour plus de détails concernant le BIOS.
2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.
3. Installez les pilotes de la carte d'extension.

Quand vous utilisez des cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent la fonction "Share IRQ" ou que les cartes ne nécessitent pas d'assignation d'IRQ. Auquel cas, des conflits risquent de survenir entre deux groupes PCI, rendant le système instable et la carte PCI inutilisable. Référez-vous au tableau de la page suivante pour plus de détails.

2.5.3 Assignment des IRQ

IRQ	Priority	Fonction standard
0	1	Minuteur système
1	2	Contrôleur clavier
2	-	Redirection vers IRQ#9
4	12	Port communications (COM1)*
5	13	IRQ holder for PCI steering*
6	14	Contrôleur disquettes
7	15	Réservé
8	3	CMOS système / horloge temps réel
9	4	IRQ Holder for PCI Steering*
10	5	IRQ Holder for PCI Steering*
11	6	IRQ Holder for PCI Steering*
12	7	Réservé
13	8	Proesseur de données numériques
14	9	Canal IDE primaire

• Ces IRQ sont habituellement disponibles pour les périphériques PCI.

Assignation des IRQ pour cette carte mère

IOH

	24	25	26	27	28	29	30	31
PCIE4_1	-	-	-	-	partagé	-	-	-
PCIE16_	partagé	-	-	-	-	-	-	-
PCIE16_2	-	-	-	-	-	-	partagé	-

ICH

	A	B	C	D	E	F	G	H
PCIE16_3	-	partagé	-	-	-	-	-	-
LAN1 (8056)	-	-	partagé	-	-	-	-	-
LAN2 (8056)	-	partagé	-	-	-	-	-	-
Marvell 6111	partagé	-	-	-	-	-	-	-
PCI_1	partagé	-	-	-	-	-	-	-
PCI_2	-	partagé	-	-	-	-	-	-
USB controller 1	-	-	-	-	-	-	-	partagé
USB controller 2	-	-	-	partagé	-	-	-	-
USB controller 3	-	-	partagé	-	-	-	-	-
USB controller 4	partagé	-	-	-	-	-	-	-
USB controller 5	-	-	-	-	-	partagé	-	-
USB controller 6	-	-	-	partagé	-	-	-	-
USB 2.0 controller 1	-	-	-	-	-	-	-	partagé
USB 2.0 controller 2	-	-	partagé	-	-	-	-	-
SATA controller 1	-	-	-	-	partagé	-	-	-
SATA controller 2	-	-	-	-	partagé	-	-	-
Audio Azalia	-	-	-	-	-	-	partagé	-

2.5.4 Slots PCI

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autres cartes conformant au standard PCI. Référez-vous à l'illustration ci-dessous pour l'emplacement des slots PCI.

2.5.5 Slot PCI express X4

Cette carte mère supporte les cartes réseau, SCSI et autres cartes conformes au standard PCI Express. Référez-vous à l'illustration ci-dessous pour l'emplacement des slots PCI Express x4.

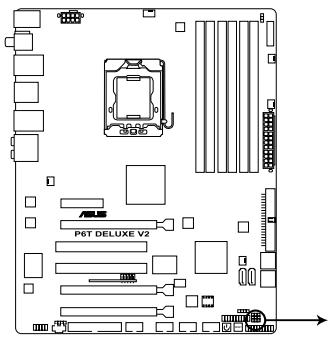

2.5.6 Slots PCI express 2.0 X16

Cette carte mère supporte les cartes graphiques PCI Express 2.0 x16 conformes aux spécifications PCI Express. Référez-vous à l'illustration ci-dessous pour l'emplacement du slot PCI Express x16.

Configuration VGA	Mode de fonctionnement PCI Express
	PCIe x16_1	PCIe x16_2	PCIe x16_3
Une seule carte VGA/PCIe	x16 (récommandé pour une seule carte)	x8 (carte PCIe)	x8 (carte PCIe)
Deux cartes VGA/PCIe	x16	x16	x1
Trois cartes VGA/PCIe	x16	x16	x1
	x16	x8	x8

Lors de l'utilisation d'une seule carte graphique, utilisez le slot PCIe 2.0 x16_1 (bleu) pour de performances. - En configuration CrossFireX™ ou SLI™ mode, utilisez les slots PCIe 2.0 x16_1 (bleu) et PCIe 2.0 x16_2 (blanc) pour de performances. Utilise les trois slots PCIe 2.0 x16 en mode 3-Way CrossFireX™. - Si vous installez une carte graphique PCIe x16 sur le slot PCIe x16_1, un périphérique PCIe avec une largeur de lien supérieure à x8 sur le slot PCIe x16_2, et un périphérique PCIe avec une largeur de lien inférieure à x4 sur le slot PCIe x16_3, les trois slots PCIe x16 opéreront en mode x16, x16, x1 par défaut. - Si vous installez une carte graphique PCIe x16 sur le slot PCIe x16_1, un périphérique PCIe avec une largeur de lien inférieure à x8 sur le slot PCIe x16_2, et un périphérique PCIe avec une largeur de lien supérieure à x4 sur le slot PCIe x16_3, les trois slots PCIe x16 opérer en mode x16, x8, x8 par défaut. - Vous pouvez manuellesment réassigner la largeur du lien des slots PCIe x16_2 et PCIe x16_3 dans le BIOS. Voir page 3-28 pour plus de détails. - Il est recommendé d'utiliser un bloc d'alimentation fournissant une puissance énergétique ajustée lors d'une configuration CrossFireX™ ou SLITM. Voir page 2-35 pour plus de détails. - Connectez un ventilateur pour châssis sur le connecteur CHA_FAN1/2/3 de la carte mère lorsque vous utilisez de multiples cartes graphique, et ce, pour un meilleur environnement thermique. Voir page 2-33 pour plus de détails.

Ce jumper vous permet d'effacer la Real Time Clock (RTC) RAM du CMOS. Vous pouvez effacer de la mémoire CMOS la date, l'heure et paramètres setup du système en effaçant les données de la CMOS RTC RAM. La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la RTC RAM:

1. Eteignez l'ordinateur, débranchez le cordon d'alimentation et retirez la pile de la carte mère.
2. Passez le jumper des broches 1-2 (par défaut) aux broches 2-3. Maintenez le capuchon sur les broches 2-3 pendant 5 10 secondes, puis replacez-le sur les broches 1-2.
3. Replacez la pile, branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez la touche enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Sauf en cas d'effacement de la RTC RAM, ne bougez jamais le jumper des broches CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de démarrage.

• Si les étapes ci-dessus ne vous ont pas aidé, retirez la pile et déplacez de nouveau le jumper pour effacer les données CMOS RTC RAM. Une fois terminé, replacez la pile.
• Vous n'avez pas besoin d'effacer la RTC lorsque le système plante à cause d'un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C. P. R. (CPU Parameter Recall). Eteignez et redémarrez le système afin que le BIOS puisse automatiquement récapituler ses valeurs par défaut.
• En raison des limitations du chipset, il est nécessaire de couper l'alimentation avant d'utiliser la fonction C. P. R. Vous devez presser rallumer le système ou débrancher puis rebrancher le cordon d'alimentation avant de redémarrer le système.

2. Réglage de la surtension du CPU / bus DRAM / QPI DRAM (3-pin ov_cpu, 3-pin ov_dram_bus, 3-pin ov_qpi_dram)

Ces jumpers permettent d'activer ou désactiver les paramètres avancés de surtension du CPU, du bus DRAM et QPI DRAM dans le BIOS. Lisez les informations ci-dessous avant de changer les paramètres de ce jumper.

OV_DRAM_BUS

Paramètres de surtension de la P6T Deluxe V2

	OV_CPU	OV GeForce_BUS	OV_QPI GeForce
Broches 1-2 (par défaut)	Jusqu'à 1.70V	Jusqu'à 1.90V	Jusqu'à 1.70V
Broches 2-3 (surtension activée)	Jusqu'à 2.10V	Jusqu'à 2.46V	Jusqu'à 1.90V

• Avant de modifier le réglage de ces jumpers, utilisez les options du BIOS pour ajuster les performances du CPU, de la DRAM, et QPI. Assurez-vous que votre système fonctionne correctement avec les paramètres de tension les plus hauts avant de modifier le réglage de ces deux jumpers.
• Ne positionnez pas le capuchon du jumper OV_CPU sur les broches 2-3 lors de l'installation d'un nouveau CPU et du premier démarriage de l'ordinateur. Le faire peut amener le système à planter. Pour résoudre ce problème, éteignez le système puis repositionnez le capuchon du jumper OV_CPU sur les broches 1-2.
• Selon les specifications de CPU Intel, les modules mémoire dont les besoinés électriques sont supérieurs à voltage peuvent endommager le processeur. Il est recommendé d'installer des modules mémoire dont la consommation énergétique est inférieure à 1.65V.
• Le système peut nécessiter un meilleur système de refroidissement (un système de refroidissement à eau par exemple) pour fonctionner de manière stable lors de l'utilisation de voltages élevés.

2.7 Interrupteurs embarqués

Les interrupteurs embarqués vous permettent de personnaliser les performances à système ouvert. Ceci est idéal pour les fans d'overclocking et les joueurs qui modifient continuellement les paramètres du système pour en améliorer les performances.

1. Interrupteur d'alimentation

Appuyez sur cet interrupteur pour démarrer le système.

Interrupteur d'alimentation de la P6T Deluxe V2

2. Interrupteur de réinitialisation

Appuyez sur cet interrupteur pour redémarrer le système.

Interrupteur de réinitialisation de la P6T Deluxe V2

2.8.1 Connecteurs arrière

1. Port clavier/souris PS/2 (mauve). Ce port accueille un clavier/souris PS/2.
2. Port de sortie S/PDIF coaxial. Ce port sert à être relié à un périphérique audio externe via un cable S/PDIF coaxial.
3. Port LAN 2 (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau.
4. Ports USB 2.0 7 et 8. Ces ports Universal Serial Bus (USB) 4 broches sont disponibles pour la connexion de périphériques USB 2.0.
5. Port LAN 1 (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau.
6. Port Center/Subwoofer (orange). Ce port accueille le caisson de basse.

Indicateurs LED des ports LAN

LED Activité/Lien		LED Vitesse
Statut	Description	Statut	Description
Eteint	Pas de lien	Eteint	Connexion 10 Mbps
Vert	Lié	Orange	Connexion 100 Mbps
Clignotant	Activité de données	Vert	Connexion 1 Gbps

1. Port Rear Speaker Out (noir). Ce port est dédié à la connexion des haut-parleurs arrières en configuration audio 4, 6 ou 8 canaux.
2. Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD ou d'autres sources audio.
3. Port Line Out (vert). Ce port est dédié à un casque ou un haut-parleur. En configuration 4, 6 ou 8 canaux, la fonction de ce port devient Front Speaker Out.
4. Port Microphone (rose). Ce port sert à accueillir un microphone.
5. Port Side Speaker Out (gris). Ce port est dédié à la connexion des hautparleurs latéraux en configuration audio 8 canaux.

Reportez-vous au tableau de configuration audio pour une description de la fonction des ports audio en configuration 2, 4, 6 ou 8 canaux.

Configuration audio 2, 4, 6, ou 8 canaux

1. Ports USB 2.0 1 et 2. Ces ports à quatre broches "Universal Serial Bus" (USB) sont à disposition pour connecter des périphériques USB 2.0.
2. Port SATA externe. Ce port permet de connecter un disque dur Serial ATA externe.

N'INSEREZ PAS de connecteurs différents sur le port SATA externe.

1. Port IEEE 1394a. Ce port 6 broches IEEE 1394a offre une connectivité ultra rapide pour les péripériques audio/video, les péripériques de stockage, PC, ou les péripériques portables.
2. Ports USB 2.0 3 et 4. Ces ports Universal Serial Bus (USB) 4 broches sont disponibles pour la connexion de périphériques USB 2.0.
3. Port de sortie S/PDIF optique. Ce port sert à être relié à un périphérique audio externe via un câble optique S/PDIF.
4. Ports USB 2.0 5 et 6. Ces ports Universal Serial Bus (USB) 4 broches sont disponibles pour la connexion de périphériques USB 2.0.

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)

Ce connecteur accueille le cable pour lecteur de disquette (FDD). Insérez un bout du cable dans le connecteur sur la carte mère, puis l'autre extrémité à l'arrière du lecteur de disquette.

La broche 5 du connecteur a été enlevée pour empêcher une mauvaise connexion lors de l'utilisation d'un cable FDD dont la broche 5 est couverte.

Connecteur pour lecteur de disquettes de la P6T Deluxe V2

Le câble pour lecteur de disquettes est vendu séparément.

2. Connecteur TPM (20-1 pin TPM)

Ce connecteur supporte le système Trusted Platform Module (TPM), permettant de stocker en toute sécurité les clés et certificats numériques, les mots de passe et les données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plate-forme.

Le module TPM est vendu en séparation.

3. Connecteur IDE (40-1 pin pri_ide)

Ce connecteur est destiné à un câble Ultra DMA 133/100/66. Le câble Ultra DMA 133/100/66 possède trois connecteurs : un bleu, un noir et un gris. Connectez l'interface bleue au connecteur IDE primaire de la carte mère, puis sélectionnez l'un des modes ci-dessous pour configurer vos lecteurs IDE.

Connecteur IDE de la P6T Deluxe V2

	Réglage du jumper	Mode du(des) péripérisque(s)	Connecteur
Un péripérisque	Cable-Select ou Maître	-	Noir
Deux péripérisques	Cable-Select	Maître	Noir
		Esclave	Gris
	Mître	Maître	Noir ou gris
	Esclave	Esclave

• La broche 20 du connecteur IDE a été retirée pour correspondre à l'ouverture obstruée du connecteur du câble Ultra DMA. Ceci vous évite une mauvaise insertion du câble IDE. Utilisez le câble 80-conducteurs pour les périhériques Ultra DMA133/100/66 IDE.

Si un périphérique quelconque est configuré sur "Cable-Select," assurez-vous que tous les autres jumpers des périphériques possèdent la même configuration.

4. Connecteurs SATA ICH10R (7-pin SATA 1-6 [red])

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs et de lecteurs optiques Serial ATA.

Si vous installez des disques durs Serial ATA, vous pouvez créer une configuration RAID 0, 1, 5, et 10 avec la technologie Intel® Matrix Storage via le contrôleur RAID Intel® ICH10R embarqué.

Connecteurs SATA de la P6T Deluxe V2

Connectez l'extrémité à angle droit du câble SATA au périphérique SATA. Vous pouvez aussi connecter cette extrémité du câble SATA au port SATA embarqué pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

• Ces connecteurs sont réglés sur [Standard IDE] par défaut. En mode Standard IDE, vous pouvez y connecter des disques durs de données ou de démarriage. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'objet Configure SATA as du BIOS sur [RAID]. Voir section 3.3.6 Storage Configuration pour les détails.
• Avant de créer une configuration RAID, réferez-vous à la section 4.4.3 Configurations RAID Intel® ou au manuel contenu dans le DVD de support. Pour le branchement chaud ou l'utilisation de la fonction NCQ, réglez l'élément Configure SATA as du BIOS sur [AHCI]. Voir section 3.3.6 Storage Configuration pour plus de détails.

5. Connecteurs USB (10-1 pin USB910, USB1112, USB1314)

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le cable du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du chassin. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusqu'à 480 Mbps de vitesse de connexion.

Ne connectez jamais un cable 1394 aux connecteurs USB. Vous endommageriez la carte mère !

Si vous chassez intégrés des ports USB en façade, vous pouvez raccorder un cable USB à ces connecteurs. Connectez le cable USB sur le ASUS Q-Connector (USB, bleu) en premier, puis installez le Q-Connector (USB) sur le connecteur USB de la carte mère.

6. Connecteur port IEEE 1394A (10-1 pin IE1394_2)

Ce connecteur est dédié à un module IEEE 1394a. Connectez le câble du module IEEE 1394 à ce connecteur, puis installez le module dans un slot à l'arrière du châssis.

Ne connectez jamais un cable USB au connecteur 1394a. Vous risqueriez d'endommager la carte mère !

Vous pouvez raccorder un cable FireWire/1394 à ce connecteur si votre châssis est agrée des ports IEEE1394 en façade.

7. Connecteurs de ventilation CPU, alimentation et chassis (4-pin cpu_fan, 3-pin cha_fan1-3, 3-pin pwr_fan)

Les connecteurs ventilateurs supportent des ventilateurs de 350 mA~2000 mA (24 W max.) ou un total de 1 A~7 A (84 W max.) à +12V. Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

CPU_FAN

CHA_FAN1

PWR_FAN

CHAFAN2

E CHA_FAN3

Connecteurs de ventilation de la P6T Deluxe V2

N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de ventilation de la carte mère. Une trop faible circulation d'air dans le système pourrait endommager les composants de la carte mère. Ces connecteurs ne sont pas des jumpers! N'Y PLACEZ PAS de capuchons de jumpers!

• Seuls les connecteurs CPU-FAN et CHA-FAN 1-3 supportent la fonction ASUS Q-Fan.
• Si vous installez deux cartes VGA ou plus, nous vous recommandons de brancher le câble de ventilation du châssis sur le connecteur CHA_FAN2 ou CHA_FAN3 de la carte mère pour obtenir un meilleur environnement thermique.

8. Connecteur d'intrusion châssis (4-1 pin CHASSIS)

Ce connecteur est dédié à un détecteur d'intrusion intégré au chassin. Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un composant du boîtier est enlevé ou déplacé. Le signal est ensuite généré comme événement d'intrusion chassin.

Par défaut, les broches nommées "Chassis Signal" et "Ground" sont couvertes d'un capuchon à jumper. N'enlevez ces capuchons que si vous pouze utiliser la fonction de détention des intrusions.

Connecteur d'intrusion chassis de la P6T Deluxe V2

9. Connecteur audio du panneau avant (10-1 pin AAFP)

Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les standards AC '97 audio et HD Audio.

Connecteur audio du panneau avant de la P6T Deluxe V2

• Nous vous recommandons de brancher un module High-Definition Audio à ce connecteur pour bénéficier de la fonction High Definition Audio de la carte mère.
• Si vous souhaitez connecter un module audio haute définition sur ce connecteur, réglez l'objet Front Panel Type du BIOS sur [HD Audio]. Si vous souhaitez connecter un module audio AC'97 sur ce connecteur, réglez l'objet sur [AC97].

10. Connecteurs d'alimentation ATX (24-pin eatxpwr, 8-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation sont conçues pour n'être insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

EATX12V

EATXPWR

Connecteurs ATX de la P6T Deluxe V2

Pour un système totalement configuré, nous vous recommendons d'utiliser une alimentation conforme à la Specification 2.0 (ou version ultérieure) ATX 12 V, et qui fournit au minimum 600 W. - N'oubliez pas de connecter la prise EATX12V 4/8 broches sinon le système ne demarrera pas. - Une alimentation plus puissante est recommendée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. - Si vous souhaitez utiliser deux/trois cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant délivrer 1000W ou plus pour assurer la stabilité du système - Si vous n'êtes pas certain de l'alimentation système minimum requise, référez-vous à la page Calculated en la puissance recommendée pour votre alimentation sur http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.

Liste de blocs d'alimentation recommandés

Blocs d'alimentation recommendés

SilverStone ST1000

Seasonic SS-600HT

Thermaltake W0083RE

Thermaltake PUREPower-600AP

Silverstone SST-ST75ZF

EnerMAX EG701AX-VE (E)(24P)

11. Connecteur audio pour lecteur optique (4-pin CD)

Ce connecteur de recevoir une entrée audio stéréo à partir d'un lecteur optique, tel qu'un CD-ROM, une carte tuner TV, ou une carte MPEG.

Connecteur audio pour lecteur optique de la P6T Deluxe V2

12. Connecteur audio numérique (4-1 pin SPDIF)

Ce connecteur est dédié au(x) port(s) Sony/Philips Digital Interface (S/PDIF).

Connecteur audio numérique de la P6T Deluxe V2

Le câble de sortie S/PDIF est vendu séparément.

13. Connecteur panneau système (20-8 PIN PANEL)

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

Connecteur système de la P6T Deluxe V2

LED d'alimentation système (2-pin PLED)

Ce connecteur 2 broches est dédié à la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- Activité HDD (2-pin ide_led)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La LED IDE s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

- Haut-parleur d'alerte système (4-PIN speaker)

Ce connecteur 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation atx/soft-off (2-pin PWRSW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

- Bouton RESET (2-pin RESET)

Ce connecteur 2 broches est destiné au bouton "reset" du boîtier. Il sert à redémarrer le système sans l'éteindre.

ASUS q-connector

ASUS Q-Connector vous permet de connecter en toute simplicité les cables du panneau avant du châssis à la carte mère. Suivez les étapes suivantes pour installer ASUS Q-Connector.

1. Connectez les cables du panneau avant à leur connecteur respectif sur le ASUS Q-Connector. Se référer aux marques du Q-Connector pour vérifier les connexions et le brochage du connecteur.

1. Insérez délicatement ASUS Q-Connector sur le connecteur System panel de la carte mère en vous assurant de l'avoir bien orienté.

1. Les fonctions du panneau frontal sont maintenant activées. L'image ci-contre montre le Q-Connector correctement installé sur la carte mère.

2.9 Installer un ventilateur système

Vous pouvez installer un ventilateur système additionnel de 40 mm x 40 mm (vendu séparément) sur le Northbridge pour de meilleures performances thermiques. Suivez les instructions ci-dessous pour installer le ventilateur.

1. Localisez et retirez les deux vis situées sur le dissipateur du Northbridge, comme illustré ci-contre.

1. Utilisez les deux embouts à vis et placez-les sur le dissipateur du Northbridge, comme illustré ci-contre.

Embouts

1. Sécurisez le ventilateur aux embouts à l'aide de deux vis M3 standard (vendues séparément).

• Branchez le câble du ventilateur au connecteur CHA_FAN3 de la carte mère. Assurez-vous que le ventilateur est correctement installé pour éviter d'endommager le ventilateur et les composants de la carte mère.

2.10 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du boîtier
4. Connectez l'autre extrémité du câble d'alimentation à une prise de courant équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant cet ordre:

a. Moniteur b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

1. Après avoir démarré, la LED d'alimentation sur la face avant du boîtier s'allume. Pour les alimentations ATX, la LED Système s'allume lorsque vous pressez l'interrupteur d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, la LED du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ; ou bien envoie des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent l'allumage du système, le système peut avoir échoué un des tests de démarrage. Vérifiez le paramétrage des jumpers et les connexions ou appelez l'assistance technique de votre revendeur.

BIOS Beep	Description
Un bip court	VGA détecté Démarriage rapide désactivé Aucun clavier détecté
un bip continu suivi de deux bips courts suivis d'une pause (répeté)	Aucune mémoire détectée
un bip continu suivi de trois bips courts	VGA non détecté
un bip continu suivi de quatre bips courts	Panne d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour avoir accès au menu de configuration du BIOS. Suivez les instructions du chapitre 3.

2.11.1 Utiliser la fonction d'extinction de l'os

Si vous utilisez Windows® Vista:

1. Cliquez sur le bouton Démarrer puis sur Arrêter.
2. L'alimentation doit s'éteindre une fois Windows® fermé.

Si vous utilisez Windows XP:

1. Cliquez sur le bouton Démarrer puis sur Arrêter.
2. Puis cliquez sur Arrêter pour éteindre l'ordinateur.
3. L'alimentation doit s'éteindre une fois Windows® fermé.

2.11.2 Utiliser la double fonction de l'interrupteur d'alimentation

Lorsque le système fonctionne, presser l'interrupteur d'alimentation pendant moins de 4 secondes passe le système en mode "veille" ou en mode "soft off" en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes passe le système en mode "soft off" quel que soit le réglage du BIOS. Voir la section 3.6 Menu Power du Chapitre 3 pour plus de détails.

Ce chapitre vous explique comment changer les paramètres du système via les menus du programme de configuration du BIOS et décrit les paramètres du BIOS.

3.1 Gérer et mettre à jour votre BIOS 3-1 3.2 Programme de configuration du BIOS 3-9 3.3 Menu Main (Principal) 3-12 3.4 Menu Ai Tweaker 3-17 3.5 Menu Advanced (Avancé) 3-25 3.6 Menu Power (Alimentation) 3-32 3.7 Menu Boot (Démarrage) 3-36 3.8 Menu Tools (Outils) 3-40 3.9 Menu Exit (Sortie) 3-44

3.1 Gérer et mettre à jour votre BIOS

Les utilisateurs suivants vous permettent de générer et mettre à jour le Basic Input/ Output System (BIOS).

1. ASUS Update (Mise à jour du BIOS en environnement Windows®)
2. ASUS EZ Flash 2 (Mise à jour BIOS sous DOS via une disquette de démarrage ou un disque flash USB)
3. ASUS AFUDOS (Mise à jour du BIOS sous DOS via une disquette de démarrage.)
4. ASUS CrashFree BIOS 3 (Mise à jour BIOS sous DOS via une disquette de démarrage, un disque flash USB, ou le DVD de support de la carte mère lorsque le BIOS est corrompu.)

Reportez-vous aux sections correspondantes pour plus de détails.

Sauvegardez une copie du BIOS original de la carte mère sur une disquette de démarrage au cas où vous devriez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update ou AFUDOS.

3.1.1 Utilitaire ASUS update

ASUS Update est un utilitaire qui vous permet de : gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows®. ASUS Update permet de :

Sauvegarder le BIOS actuel - Télécharger le dernier BIOS depuis Internet - Mettre à jour le BIOS depuis un fichier BIOS à jour - Mettre à jour le BIOS depuis Internet, et Voir les informations de version du BIOS.

Cet utilitaire est disponible sur le DVD de support livre avec la carte mère.

ASUS Update nécessite une connexion Internet via un réseau ou via un fournisseur d'accès.

Installer ASUS update

Pour installer ASUS Update :

1. Insérez le DVD de support dans le lecteur DVD. Le menu Drivers apparaît.
2. Cliquez sur l'onglet Utilities, puis cliquez sur Install ASUS Update VX.XX.XX.
3. ASUS Update est installé sur votre système.

Mise à jour du BIOS depuis internet

Permettre à jour le BIOS depuis Internet:

1. Lancez l'utilitaire depuis Windows® en cliquant sur Démarrer> Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre principale apparait.

1. Choisissez Update BIOS from the Internet dans le menu puis cliquez sur Next.

1. Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Auto Select. Cliquez sur Next.
2. Depuis le site FTP désélectionnez la version du BIOS à télécharger puis cliquez sur Next.
3. Suivez les instructions à l'écran pour terminer la mise à jour.

ASUS Update est capable de mettre à jour depuis Internet. Mettez toujours à jour l'utilitaire pour bénéficier de toutes ses fonctions.

Mise à jour du BIOS grâce à un fichier BIOS

Pour permettre la mise à jour du BIOS via un fichier BIOS:

Pour effectuer cette mise à jour:

1. Lancez ASUS Update depuis le bureau de Windows® en cliquant sur Démarrer > Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate.
2. Choisissez Update BIOS from a file dans le menu déroulant puis cliquez sur Next.

1. Localisez le fichier BIOS puis cliquez sur Sauvegarder.
2. Suivez les instructions à l'écran pour terminer le processus de mise à jour.

3.1.3 Utilitaire ASUS EZ flash 2

ASUS EZ Flash 2 vous permet de mettre à jour votre BIOS sans avoir besoin de booter sur une disquette de démarrage et d'utiliser un utilitaire sous DOS. EZ Flash est intégré à la puce du BIOS et est accessible en pressant <Alt> + <F2> lors du Power-On Self Tests (POST).

Pour mettre à jour le BIOS en utilisant EZ Flash 2:

1. Visitez le site web ASUS (www.asus.com) pour télécharger le dernier BIOS pour cette carte mère.
2. Enregistrez ce BIOS sur une disquette ou un disque flash USB, puis redémarrez le système.
3. Vous pouvez lancer EZ Flash 2 de deux façons différentes.

Insérez la disquette ou le disque flash USB qui contient le fichier BIOS dans le lecteur de disquette ou sur un port USB.

Appuyez sur Alt + F2 lors du POST pour afficher l'écran suivant.

(2) Accédez au menu de configuration du BIOS. Allez sur le menu Tools pour sélectionner EZ Flash2 et appuyez sur pour l'activer.

Vous pouvez basculer d'un lecteur à l'autre en pressant sur avant de localiser le bon fichier. Puis, appuyez sur.

1. Lorsque le fichier BIOS correct est trouvé, EZ Flash 2 effectue la mise à jour du BIOS et redémarre automatiquement le système une fois terminé.

• Cette fonction peut supporter les périphériques tels qu'un disque flash USB, un disque dur, ou une disquette au format FAT 32/16.
• N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

3.1.3 Créer une disquette de démarrage

1. Procédez selon l'une des méthodes suivantes pour créer une disquette de démarrage.

Sous DOS

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Au prompt, tapez : format A:/S puis pressez.

Sous windows XP

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Cliquez sur Démarrer puis Poste de travail. c. Sélectionnez l'icône du lecteur de disquette. d. Cliquez sur Fichier puis choisissez Formater. Une fenêtre de formatage apparait. e. Choisissez Créer une disquette de démarriage MS-DOS dans les options de formatage puis cliquez sur Formater.

Sous windows vista

a. Insérez une disquette vierge et formatée de 1.44 Mo dans le lecteur. b. Cliquez sur l'icône dans le bureau Windows®, puis sélectionnez Ordinateur. c. Faites un clic-droit sur Lecteur de disquettes, puis cliquez sur Formater... pour afficher la boîte de dialogue Formater Lecteur de disquettes. d. Cochez l'option Créer une disquette de démarrage MS-DOS. e. Cliquez sur Démarrer.

1. Copiez le fichier d'origine (ou le plus récent) du BIOS de la carte mère sur la disquette de démarrage.

3.1.4 Utilitaire AFUDOS

AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une disquette de démarrage contenant le BIOS à jour. Cet utilitaire vous permet aussi de copier le BIOS actuel afin d'en faire une sauvegarde si le BIOS est corrompu.

Copier le BIOS actuel

Pour copier le BIOS actuel en utilisant AFUDOS :

• Vérifiez que la disquette ne soit pas protégée en écriture et contienne au moins 1024 Ko d'espace libre pour sauvegarder le fichier.
• Les écrons de BIOS suivants sontprésentés à titre d'exemple. Il se peut que vous n'ayez pas exactement les mêmes informations à l'écran.
• Copiez AFUDOS (afudos.exe) du DVD de support sur la disquette de démarrage créée plus tôt.
• Démarrez en mode DOS puis au prompt tapez:

afudos /o[filename]

Où [filename] est un nom de fichier assigné par l'utilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour l'extension.

1. Pressez. L'utilitaire copie le BIOS actuel vers la disquette.

L'utilitaire revient au prompt DOS après avoir copié le fichier BIOS.

Mise à jour du BIOS

Permettre à jour le BIOS avec AFDOS:

1. Visitez le site web ASUS (www. asus. com) et téléchargez le fjichier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette de démarrage.
2. Copiez AFUDOS (afudos.exe) du DVD de support sur la disquette de démarrage.
3. Démarrez en mode DOS, puis au prompt tapez:

afudos /i [filename]

ou [filename] est le nom du BIOS original ou du BIOS le plus récent créé depuis sur la disquette.

A:\>afudos /iP6TD.ROM

1. L'utilitaire lit le fichier et commence à mettre le BIOS à jour.

N'eteignez pas le système et ne le réinitialisez pas lors de la mise à jour du BIOS pour éviter toute erreur de démarrage!

1. L'utilitaire revient au prompt DOS une fois la mise à jour du BIOS finie. Redémarrez le système depuis le disque dur.

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de récupérer le fichier du BIOS lorsqu'il est défectueux ou qu'il est corrompu lors d'une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou le disque flash USB qui contient le BIOS à jour.

Préparez le DVD de support de la carte mère, la disquette ou le disque flash USB contenant le BIOS mis à jour avant d'utiliser cet outil.

Récupérer le BIOS depuis le DVD de support

Pour récupérer le BIOS depuis le DVD de support:

1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur de DVD.
3. L'utilitaire affiche le message suivant et vérifie la présence du fichier BIOS sur le DVD.

Bad BIOS checksum. Starting BIOS recovery... Checking for floppy...

Une fois trouvé, l'utilitaire commence alors à mettre à jour le fichier BIOS corrompu.

1. Redémarrez le système une fois que l'utilitaire a fini la mise à jour.

Récupérer le BIOS depuis un disque flash USB

Pour récapituler le BIOS depuis le disque flash USB:

1. Insérez le disque flash USB contenant le fichier BIOS sur un port USB.
2. Démarrez le système.
3. L'utilitaire vérifiera automatiquement les périphériques à la recherche du fichier BIOS. Une fois trouvés, l'utilitaire effectue la mise à jour du BIOS.
4. Redémarrez le système une fois la mise à jour terminée.

• Seuls les disques flash USB au format FAT32/16 et avec une partition unique supportent ASUS CrashFree BIOS 3. La taille du périhérique doit être inférieure à 8 Go.
• N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

3.2 Programme de configuration du BIOS

Cette carte mère dispose d'une puce firmware programmable que vous pouvezmettre à jour en utilisant l'utilitaire fourni décrit au chapitre 3.1 Gérer et mettre àjourne VOIS.

Utilisez le programme de configuration du BIOS lorsque vous installez la carte mère, lorsque vous pouvez reconfigurer le système, ou lorsque vous y êtes invité par le message “Run Setup”. Cette section vous explique comment configurer votre système avec cet utilitaire.

Même si vous n'êtes pas invité à entrer dans le BIOS, vous pouvez toujours changer la configuration de votre ordinateur. Par exemple, il se peut que vous vouliez activer la fonction Mot de passe ou modifier les paramètres de la gestion de l'alimentation. Vous devez pour cela reconfigurer votre système en utilisant le programme de configuration du BIOS de telle sorte que votre ordinateur prenne en compte ces modifications et les enregistré dans la mémoire CMOS RAM de la puce firmware.

La puce firmware de la carte mère stocke l'utilitaire de configuration. Lorsque vous démarrez l'ordinateur, le système vous offre la possibilité d'exécuter ce programme. Pressez durant le POST (Power-On Self Test) pour entrer dans le BIOS, sinon, le POST continue ses tests.

Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en appuyant sur <Ctrl> + <Alt> + <Suppr>, ou en pressant le bouton de réinitialisation sur le boîtier. Vous pouvez aussi redémarrer en éteignant puis en rallumant le système. Mais désissee cette méthode uniquement si les deux autres ont échoué.

Le programme de configuration du BIOS a été conçu pour être le plus simple possible à utiliser. Il s'agit d'un programme composé de menus, ce qui signifie que vous pouvez vous déplacer dans les différents sous-menus et faire vos choix parmi les options prédéterminées.

• Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Si le système devient instable après avoir modifié un paramètre du BIOS, rechargez les paramètres par défaut pour retrouver compatibilité et stabilité. Choisissez Load Default Settings dans le menu Exit. Voir section 3.9 Menu Exit.
• Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas être exactement les mêmes que ceux que vous aurez à l'écran.
• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère.

3.2.2 Barre de menu

En haut de l'écran se trouve une barre de menu avec les choix suivants :

Main	pour modifier la configuration de base du système
Ai Tweaker	pour modifier les paramètres de performance du système
Advanced	pour activer ou modifier des fonctions avancées
Power	pour modifier la configuration advanced power management (APM)
Boot	pour modifier la configuration de démarrage
Tools	pour modifier la configuration des outils système
Exit	pour désirir les options de sortie et charger les paramètres par défaut

Pour accéder aux éléments de la barre de menu, pressez les flèches droite ou gauche sur le clavier jusqu'à ce que l'objet désiré soit surligné.

3.2.3 Touches de navigation

En bas à droite d'un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans ce menu.

Ces touches peuvent varier d'un menu à l'autre.

3.2.4 Éléments de menu

L'élément souligné dans la barre de menu affiche les éléments spécifiques à ce menu. Par exemple, Sélectionner Main affiche les éléments du menu principal.

Les autres éléments (Advanced, Ai Tweaker, Power, Boot, Tool et Exit) de la barre de menu ont leurs propres menus respectifs.

3.2.5 Éléments de sous-menu

Un élément avec un sous-menu est constitué par un triangle précédant l'élément. Pour afficher le sous-menu, CHOISSEZ L'ÉLÉMENT et pressez Entrée.

3.2.6 Champs de configuration

Ces champs montrent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pourrez changer la valeur de cet élément. Vous ne pourrez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont mis entre crochets et sont surlignés lorsque sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et pressez sur Entrée pour afficher une liste d'options.

3.2.7 Fenêtre contextuelle

Choisissez un élément de menu puis pressez Entrée pour afficher une fenêtre portant les options de configuration pour cet élément.

3.2.8 Barre de défilement

Une barre de défilament apparait à droite de l'écran de menu lorsque tous les éléments ne peuvent être affichés en une fois à l'écran. Utilisez les flèches pour faire défiler.

3.2.9 Aide générale

En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné.

3.3 Menu principal

Lorsque vous entrez dans le programme de configuration du BIOS, l'écran du menu principal apparait, vous donnant une vue d'ensemble sur les informations de base du système.

Référez-vous à la section "3.2.1 Écran de menu du BIOS" pour plus d'informations sur l'écran de menus et sur la façon d'y naviguer.

Déterminez l'heure du système.

Détermine la date du système.

Déterminez le type de lecteur de disquette installé.

Options de configuration : [Disabled] [720K, 3.5 in.] [1.44M, 3.5 in.]

Permet de sélectionner la langue du BIOS.

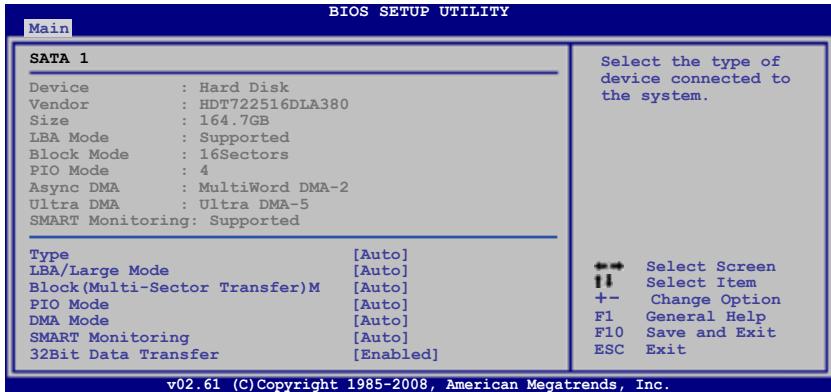

Lors de l'accès au BIOS, ce dernier détecte automatiquement la présence de périphériques SATA. Il existe un sous-menu pour chaque périphérique SATA. Sélectionnez un périphérique puis appuyez sur pour en afficher les infos.

Les valeurs sises aux éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, et SMART monitoring) sont autodetectées par le BIOS et ne sont pas configurables. Ces éléments affichent 0 si aucun périphérique SATA n'est installé sur le système.

Type [auto]

Désélectionne le type de disque IDE. [Auto] permet une sélection automatique du périphérique IDE approprié. Choisissez [CDROM] si vous configurez spécifiquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de configuration : [Not Installed] [Auto] [CDROM] [ARMD]

Lba/large mode [auto]

Active ou désactive le mode LBA. Passer sur Auto autorise le mode LBA si le périphérique supporte ce mode, et si le périphérique n'était pas précédemment formaté avec le mode LBA désactivé. Options de configuration: [Disabled] [Auto]

Active ou désactive les transferts multi-secteurs. Configuré sur Auto, les transferts de données vers et depuis le périphérique se feront plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration : [Disabled] [Auto]

PIO mode [auto]

Déterminez le mode PIO. Options de configuration : [Auto] [0] [1] [2] [3] [4]

DMA mode [auto]

Déterminez le mode DMA.

Options de configuration : [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0]

[MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]

Active ou désactive les transferts de données 32 bits.

Options de configuration : [Désactivé] [Activé]

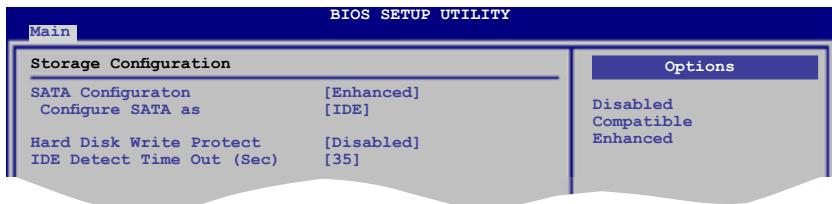

Lors de l'accès au BIOS, ce dernier détecte automatiquement la présence de périphériques Serial ATA. Il existe un sous-menu distinct pour chaque périphérique SATA. Sélectionnez un périphérique puis appuyez sur pour le configurer.

Options de configuration : [Désactivé] [Compatible] [Amélioré]

Permet de configurer les connecteurs Serial ATA supportés par le

Southbridge. Options de configuration : [IDE] [RAID] [AHCI]

• Si vous souhaitez utiliser des disques durs Serial ATA comme périphériques de stockage physique Parallel ATA, restez en mode [IDE].
• Si vous souhaitez que les disques durs Serial ATA utilisent la fonction Advanced Host Controller Interface (AHCI), règlez cet élément sur [AHCI]. L'AHCI permet au pilote de stockage embarqué d'activer la fonction avancée Serial ATA permettant d'améliorer les performances de stockage quelque soit la charge du système en autorisant le disque à optimiser en interne l'ordre des commandes.
• Si vous souhaitez créer un ensemble RAID 0, RAID 1, RAID 5, RAID 10, ou une configuration Intel® Matrix Storage à partir des disques durs Serial ATA, réglez cet élément sur [RAID].

Active ou désactive la protection en écriture des disques durs. Ceci ne sera effectif que si vous accédez au périphérique via le BIOS.

Configuration option: [Désactivé] [Activé]

Sélectionne le début de détection des périhériques ATA/ATAPI.

Options de configuration : [0] [5] [10] [15] [20] [25] [30] [35]

3.3.7 AHCI configuration

Ce menu sert à configurer le mode AHCI. Il apparait lorsque l'élement "Configure SATA as" du sous-menu "SATA Configuration" est régé sur [AHCI].

Sélectionnez le début d'attente de démarrage des périphériques AHCI CD/DVD.

Options de configuration : [0] [5] [10] [15] [20] [25] [30] [35]

AHCI port1-6 [XXXX]

Affiche le statut de détection automatique des périphériques SATA.

SATA PORT1 [auto]

Vous peut de sélectionner le type de périphériques connectés au système

Options de configuration : [Auto] [Non installé]

Ce menu vous donne un aperçu des spécifications générales du système. Le BIOS détecte automatiquement les éléments de ce menu.

Affiche les informations auto-détectées du BIOS.

Affiche les spécifications auto-détectées du CPU.

Affiche la mémoire système auto-détectée.

3.4 Menu ai tweaker

Le menu Ai Tweaker vous permet de modifier les performances du système.

Prenez garde lorsque vous modifiez les éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les valeurs par défaut des éléments suivants varient en fonction du type de CPU et de modules mémoire installés sur la carte mère.

Défilez vers le bas pour afficher les éléments suivants :

3.4.1 Ai overclock tuner [auto]

Permet la sélection des options d'overclocking du CPU pour atteindre les fréquences internes du CPU désirées. Sélectionnez une des configurations d'overclocking :

Manual	Permet de configurer individuellement les paramètres d'overclocking.
Auto	Charge la configuration optimale pour votre système.
D.O.C.P	Overclocke la fréquence DRAM via l'ajustement de la fréquence BCLK .
X.M.P.	Si vous installez des modules mémoire supportant la technologie XMP (eXtreme Memory Profile), sélectionnez cet élément pour définir le(s) profil(s) supporté(s) par les modules mémoire afin d'optimiser les performances du système.

DRAM o. c. profile [DDR3-1339MHz]

Cet élément n'apparaît que si l'option Ai Overclock Tuner est réglée sur [D. O. C. P.] et permet de sélectionner un profil d'overclocking de la DRAM, ce qui implique différents réglages de la fréquence, du timing et du voltage de la DRAM. Options de configuration : [DDR3-1339MHz] [DDR3-1603MHz]

Cet élément n'apparait que si l'option Ai Overclock Tuner est réglée sur [X. M. P.] et permet de sélectionner le mode X. M. P. supporté par le module mémoire. Options de configuration : [High Performance] [High Frequency]

Pour obtenir les valeurs de performances possibles des modules mémoire X. M. P. ou 1600MHz, n'installez qu'un seul module sur chaque canal mémoire.

Vous permet d'ajuster le ratio entre l'horloge du cœur du CPU et la fréquence BCLK. Utilisez les touches < + > et < - > pour ajuster la valeur. Options de configuration : [Auto] [12.0] [13.0] [14.0] [15.0] [16.0] [17.0] [18.0] [19.0] [20.0]

3.4.3 Intel(r) speedstep(tm) tech [enabled]

Sur [Disabled], le CPU fonctionne sur sa vitesse par défaut. Sur [Enabled], la vitesse du CPU est contrôlée par le système d'exploitation. Options de configuration : [Disabled] [Enabled]

3.4.4 Intel(r) turbo mode tech [enabled]

Le mode Turbo permet aux cœurs du processeur de fonctionner plus rapidement sous des conditions spécifiques.

Options de configuration : [Disabled] [Enabled]

Les deux éléments suivants apparaissent uniquement lorsque vous réglez l'objet Ai Overclock Tuner sur [Manual], [D. O. C. P.] ou [X. M. P].

Vous permet d'ajuster l'horloge de base interne (BCLK). Utilisez les touches < + > et < -> pour ajuster la valeur. Vous pouvez aussi directement entrer une valeur à l'aide du pavé numérique. Les valeurs varient de 100 à 500.

Vous permet de paramétrer la fréquence PCI Express. Utilisez les touches < + > et < -> pour ajuster la fréquence PCIE. La fourchette de valeurs va de 100 à 200.

Déterminer la fréquence de fonctionnement de la mémoire DDR3.

Options de configuration : [Auto] [DDR3-800MHz] [DDR3-1066MHz]

Les options de configuration de DRAM Frequency varient en fonction des paramètres BCLK Frequency.

Le réglage d'une fréquence DRAM trop élevé peut donc rendre le système instable! Si cela se produit, repassez en configuration par défaut.

3.4.6. DRAM timing control [auto]

Les éléments de ce menu permettent de régler les fonctions de contrôle du timing de la mémoire.

Les options de configuration de certains des éléments suivants varient en fonction des modules mémoire installés sur la carte mère.

Les valeurs varient selon le réglage des sous-éléments suivants :

Les valeurs varient selon le réglage des sous-éléments suivants :

DRAM Timing Mode [Auto]

Options de configuration : [Auto] [1N] [2N] [3N]

Les valeurs varient selon le réglage des sous-éléments suivants :

Les 10 éléments suivants sont réglés via la saisie de la valeur désirée à l'aide du pavé numérique du clavier et de la touche. Vous pouvez aussi utiliser les touches + et -. Pour rétablir le réglage par défaut, entrez [auto] à l'aide du clavier et appuyez sur pour valider.

3.4.7 CPU voltage [auto]

Vous permet de paramétrer le voltage VCore du CPU. La fourchette de valeurs va de 0.85000V à 2.10000V* à un intervalle de 0.00625V.

• Reportez-vous à la documentation de votre CPU avant de tenter d'ajuster la tension VCore. Régler une tension VCore trop élevée peut endommager votre CPU de même que régler une tension VCore trop basse peut rendre le système instable.
• La valeur [2.10000V] de l'élément the CPU Voltage est supportée uniquement lorsque le jumper OV_CPU est activé, sans quoi le voltage maximum supporté est de [1.70000V]. Voir 2. Paramètres de survoltage du CPU / DRAM Bus / QPI DRAM page 2-23 pour plus de détails.

3.4.8 CPU PLL voltage [auto]

Vous permet de sélectionner le voltage PLL du CPU. La fourchette de valeur va de 1.80V à 2.50V à un intervalle de 0.02V.

Vous permet de sélectionner le voltage QPI/DRAM Core. La fourchette de valeur va de 1.20000V à 1.90000V* à un intervalle de 0.00625V.

La valeur [1.90000V] de l'élément QPI/DRAM Core Voltage n'est supportée que si le jumper OV_QPI_DRAM est activé. Sans quoi le voltage maximum supporté est de [1.70000V]. Voir 2. Paramètres de survoltage du CPU / DRAM Bus / QPI DRAM page 2-23 pour plus de détails.

3.4.10 IOH voltage [auto]

Vous permet de sélectionner le voltage du hub d'E/S (IOH). La fourchette de valeurs va de 1.10V à 1.70V à un intervalle de 0.02V.

3.4.11 IOH PCIE voltage [auto]

Vous permet de sélectionner le voltage PCIE IOH. La fourchette de valeur va de 1.50V à 2.76V à un intervalle de 0.02V.

3.4.12 ICH voltage [auto]

Vous permet de sélectionner le voltage du hub du contrôleur d'E/S (ICH). La fourchette de valeur va de 1.10V à 1.40V à un intervalle de 0.10V.

3.4.13 ICH PCIE voltage [auto]

Vous permet de sélectionner le voltage PCIE du SouthBridge. La fourchette de valeur va de 1.50V à 1.80V à un intervalle de 0.10V.

Vous permet de sélectionner le voltage DRAM. La fourchette de valeur va de 1.50V à 2.46V à un intervalle de 0.02V.

• La valeur [2.46V] de l'élement DRAM Bus Voltage n'est supportée que si le jumper OV_DRAM_BUS est activé, sans quoi le voltage maximum supporté est de [1.90V]. Voir 2. Paramètres de survoltage du CPU / DRAM Bus / QPI DRAM page 2-23 pour plus de détails.
• Selon les specifications de CPU Intel, les modules mémoire dont les besoinés électriques sont supérieurs à 1.65V peuvent endommager le processeur. Il est recommandé d'installer des modules mémoire dont la consommation énergétique est inférieure à 1.65V.
• Les valeurs des éléments CPU Voltage, CPU PLL Voltage, QPI/DRAM Core Voltage, IOH Voltage, IOH PCIE Voltage, ICH Voltage, ICH PCIE Voltage, et DRAM Bus Voltage sont labélisées de couleur différente pour indiquer les niveaux de risque du réglage d'un voltage élevé. Reportez-vous au tableau de la page suivante pour plus de détails.
• Le système peut avoir besoin d'un meilleur système de refroidissement pour fonctionner de manière stable sous des voltages élevés.

	Bleu	Jaune	Mauve	Rouge
CPU Voltage	0.85000V-1.22500V	1.23125V-1.29375V	1.30000V-1.35000V	1.35625V1.70000V
CPU PLL Voltage	1.80V-1.90V	1.92V-2.00V	2.02V-2.10V	2.12V-2.50V
QPI/DRAM Core Voltage	1.20000V-1.26875V	1.27500V-1.32500V	1.33125V-1.40000V	1.40625V-1.70000V
IOH Voltage	1.10V-1.18V	1.20V-1.24V	1.26V-1.30V	1.32V-1.70V
IOH PCIE Voltage	1.50V-1.58V	1.60V-1.66V	1.68V-1.74V	1.76V-2.76V
ICH Voltage	1.10V-1.20V	1.30V-1.40V	N/D	N/D
ICH PCIE Voltage	1.50V-1.60V	1.70V-1.80V	N/D	N/D
DRAM Bus Voltage	1.50V-1.64V	N/D	N/D	1.66V-2.46V

Vous pouvez régler le voltage de référence des données DRAM du canal A/B/C. Les valeurs sont de 0.395x à 0.630x à un intervalle de 0.005x. Différents ratios peuvent améliorer les performances d'overclocking de la DRAM.

Vous permet de régler le voltage de référence de contrôle de la DRAM sur le canal A/B/C. Les valeurs sont de 0.395x à 0.630x à un intervalle de 0.005x. Différents ratios peuvent améliorer les performances d'overclocking de la DRAM.

Vous permet de sélectionner le mode CPU Load-Line. Réglez cet élément sur [Disabled] pour suivre les spécifications Intel ou sur [Enabled] pour améliorer directement le CPU Vdroop. Options de configuration : [Auto] [Disabled] [Enabled]

Différentes amplitudes peuvent améliorer les performances d'overclocking de la fréquence BCLK. Options de configuration : [Auto] [700mV] [800mV] [900mV] [1000mV]

3.4.19 CPU clock skew [auto]

L'ajustement de cet élément peut aider à améliorer les performances d'overclocking de la fréquence BCLK. Il se peut qu'il soit aussi nécessaire d'ajuster l'élément NB Clock Skew.

Options de configuration : [Auto] [Normal] [Delay 100ps]–[Delay 1500ps]

3.4.20 CPU spread spectrum [auto]

Réglez cet élément sur [Disabled] pour améliorer les capacités d'overclocking de la fréquence BCLK ou sur [Auto] pour le contrôle EMI.

Options de configuration : [Auto] [Disabled]

L'ajustement de cet élément peut aider à améliorer les performances d'overclocking de la fréquence BCLK. Il se peut qu'il soit aussi nécessaire d'ajuster l'élément CPU Clock Skew.

Options de configuration : [Auto] [Normal] [Delay 100ps]–[Delay 1500ps]

3.4.22 PCIE spread spectrum [auto]

Réglez cet élément sur [Disabled] pour améliorer les capacités d'overclocking PCIE ou sur [Auto] pour le contrôle EMI. Options de configuration : [Auto] [Disabled] [Enabled]

3.5 Menu advanced (avancé)

Les éléments du menu Advanced vous permettent de modifier les paramètres du CPU et d'autres composants système.

Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrigeables risquent d'entraîner un mauvais fonctionnement du système.

Les éléments de ce menu affichent les informations CPU auto-detectées par le BIOS.

Les éléments de cet écran varient en fonction du type de CPU installé.

Faites défiler la page pour afficher les éléments ci-dessous :

Permet d'ajuster le ratio entre l'horloge du cœur du CPU et la fréquence du BCLK. Utilisez les touches < + > et < -> pour ajuster la valeur.

Options de configuration : [Auto] [12.0] [13.0] [14.0] [15.0] [16.0] [17.0] [18.0] [19.0] [20.0]

Vous permet de désactiver ou d'activer la fonction Hardware Prefetcher.

Options de configuration : [Désactivé] [Activé]

Vous permet de désactiver ou d'activer la fonction Adjacent Cache Line Fetch.

Options de configuration : [Disabled] [Enabled]

La technologie Intel® Virtualization permet à une plate-forme matérielle d'exécuter plusieurs systèmes d'exploitation séparément et simultanément, permettant au système de fonctionner virtuellement comme plusieurs systèmes.

Options de configuration : [Disabled] [Enabled]

Cette fonction permet au CPU en cas de surchauffe de ralentir l'horloge afin de pouvoir refroidir. Options de configuration : [Disabled] [Enabled]

Permet d'activer ou de désactiver la technologie de sécurité "No-Execution Page". Régler cet item sur [Activé] force le témoin de la fonction XD à revenir sur zéro (0). Options de configuration : [Disabled] [Enabled]

Vous permet de désactiver ou d'activer la technologie Intel Hyper-Threading. Si désactivée, un seul thread par cœur est activé.

Options de configuration : [Enabled] [Disabled]

Vous permet de choisir le nombre de coeurs du CPU à activer pour chaque pack de processeur. Options de configuration : [All] [1] [2]

Certains systèmes d'exploitation hérités et applications peuvent nécessiter l'activation de la fonction A20M.

Options de configuration : [Disabled] [Enabled]

Désactivé [Disabled], le CPU tourne à sa vitesse par défaut. Lorsque cette option est activée [Enabled], la vitesse du CPU est contrôlée par le système d'exploitation.

Options de configuration : Désactivé Activé

Le mode Turbo permet aux cœurs du processeur de fonctionner plus rapidement sous des conditions spécifiques.

Options de configuration : [Disabled] [Enabled]

Vous permet d'activer/désactiver la technologie Intel® C-STATE. Une fois activé, le CPU est configuré en mode C2/C3/C4 s'il est inactif.

Options de configuration : [Disabled] [Enabled]

Cet élément n'apparaît que si l'option Intel(R) C-STATE Tech est régée sur [Enabled]. Il est recommandé de définir cet élément sur [Auto] pour que le BIOS puisse détecter automatiquement le mode C-State supporté par votre CPU.

Options de configuration : [Auto] [C1] [C3] [C6] [C7]

3.5.2 Chipset

Le menu chipset vous permet de modifier les paramètres avancés du chipset. Choisissez un élément et pressez pour afficher le sous-menu.

Permet de définir la largeur du lien des slots PCIe x16_2 et PCIe x16_3.

Options de configuration : [Auto] [x8 x8 Mode] [x16 x1 Mode]

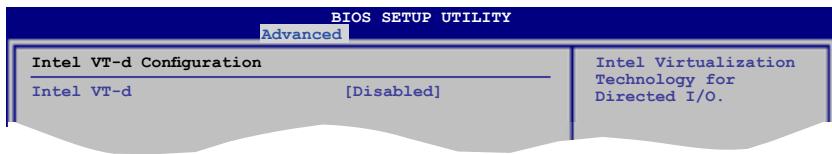

Intel VT-d [Désactivé]

Permet d'activer ou désactiver la technologie de virtualisation d'Intel pour l'E/S dirigé.

Options de configuration : [Désactivé] [Activé]

Permet d'activer ou de désactiver le contrôleur High Definition Audio. Options de configuration : [Enabled] [Disabled]

Vous permet de régler le mode du connecteur audio en façade sur legacy AC'97 ou high-definition audio en fonction du standard audio que le module audio de façon peut supporter.

Options de configuration : [AC97] [HD Audio]

Vous permet d'activer/désactiver le contrôleur de stockage Marvell. Options de configuration : [Enabled] [Disabled]

Marvell Storage Boot ROM [Enabled]

Cet élément devient disponible lorsque l'option précédente est réglée sur [Enabled]. Options de configuration : [Disabled] [Enabled]

Vous permet d'activer/désactiver le port réseau 1/2 Marvell. Options de configuration : [Enabled] [Disabled]

LAN Boot ROM [Disabled]

Cet élément devient disponible lorsque l'option précédente est réglée sur [Enabled]. Options de configuration : [Disabled] [Enabled]

Vous permet d'activer/désactiver le contrôleur IEEE 1394a. Options de configuration : [Enabled] [Disabled]

3.5.4 USB configuration

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'USB. Choisissez un élément puis pressez pour afficher les options de configuration.

L'objet USB Devices Enabled affiche les valeurs auto-detectées. Si aucun périphérique USB n'est détecté, l'objet affiche None.

Active ou désactive les contrôleurs hôte USB. Options de configuration : [Disabled] [Enabled]

Les éléments suivants apparaissent uniquement lorsque l'objet USB Functions est réglé sur [Enabled].

USB 2.0 controller [enabled]

Active ou désactive le contrôle USB 2.0. Options de configuration : [Enabled] [Disabled]

USB 2.0 controller mode [hisspace]

Permet de régler le mode du contrôleur USB 2.0 sur HiSpeed (480 Mbps) ou FullSpeed (12 Mbps). Options de configuration : [FullSpeed] [HiSpeed]

L'objet USB 2.0 Controller Mode apparait uniquement si l'objet USB 2.0 Controller est activé.

BIOS EHCI hand-off [enabled]

Permet d'activer le support des systèmes d'exploitation sans fonction EHCI hand-off. Options de configuration : [Disabled] [Enabled]

Vous permet d'activer ou de désactiver le support des périphériques USB pour les OS legacy. Passer sur [Auto] permet au système de détecter la présence de périphériques USB au démarrage. Si détecté, le mode contrôleur USB legacy est activé. Si aucun périphérique USB n'est détecté, le support USB legacy est désactivé. Options de configuration : [Disabled] [Enabled] [Auto]

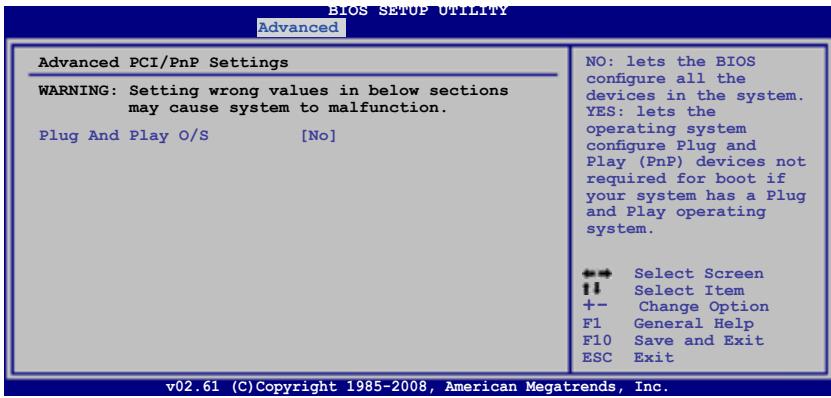

3.5.5 PCIPnP

L'élément PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/PnP.

Sur [No], le BIOS configure tous les périphériques du système. Sur [Yes] et si vous installez un OS Plug and Play, le système d'exploitation configure les périphériques Plug and Play non requis par le boot.

Options de configuration : [No] [Yes]

3.6 Menu power (alimentation)

L'élément Power menu vous permet de changer les paramètres du “Advanced Power Management” (APM). Sélectionnez un élément puis appuyez sur pour afficher les options de configuration.

3.6.1 Suspend mode [auto]

Vous permet de sélectionner l'état de l'Advanced Configuration and Power Interface (ACPI) à utiliser.

Options de configuration : [S1 (POST) Only] [S3 Only] [Auto]

Sert à invoquer le VGA BIOS POST à la reprise S3/STR.

Options de configuration : [Non] [Oui]

3.6.3 ACPI 2.0 Support [disabled]

Permet d'ajouter des tableaux additionnels selon les spécifications ACPI 2.0.

Options de configuration : [Disabled] [Enabled]

3.6.4 ACPI APIC support [enabled]

Vous permet d'activer ou de désactiver le support de l'Advanced Configuration et Power Interface (ACPI) dans l'Application-Specific Integrated Circuit (ASIC). Lorsque réglé sur Enabled, le pointeur de tableau APIC ACPI est inclus dans la liste RSDT. Options de configuration : [Disabled] [Enabled]

3.6.5 APM Configuration

Réglé sur Power Off, le système passera en mode "off" après une perte de courant alternatif. Sur Power On, le système passera sur "on" après une perte de courant alternatif. Sur Last State, le système passera soit en mode "off" soit en mode "on", en fonction du dernier état avant la perte de courant alternatif.

Vous permet d'activer ou de désactiver le RTC pour générer un événement de réveil. Lorsque cet élément est réglé sur Enabled, les éléments RTC Alarm Date/RTC Alarm Hour/RTC Alarm Minute/RTC Alarm Second seront configurables par l'utilisateur avec des valeurs définies.

Options de configuration : [Disabled] [Enabled]

Active ou désactive la fonction PME permettant de sortir l'ordinateur du mode veille S5 via un périphérique PCI/PCI-E. Options de configuration : [Disabled] [Enabled]

Permet de désactiver la fonction de réveil via un clavier PS/2 ou régler les touches spécifiques du clavier permettant d'activer le système. Cette fonction requiert une alimentation ATX fournissant au moins 1A sur le +5VSB.

Options de configuration : [Disabled] [Space Bar] [Ctrl-Esc] [Power Key]

Réglez cette option sur [Enabled] pour utiliser la norme Energy Star 4.0c. Une fois cette option activée, les fonctions de sortie du mode veille S3 via clavier PS/2 & USB, de sortie du mode veille S4/S5 via le contrôle réseau Marvell seront désactivées.

Options de configuration : [Enabled] [Disabled]

Le monitoring matériel intégré détecte et affiche automatiquement les températures de la carte mère et du CPU. Sélectionnez [Ignored] si vous ne souhaitez pas afficher les températures détectées.

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur du CPU et en affiche la vitesse en “rotations per minute” (RPM). Si le ventilateur n'est pas connecté à la carte mère, la valeur affichée est N/A.

CPU q-fan control [disabled]

Active ou désactive le contrôleur Q-Fan du CPU.

Options de configuration : [Désactivé] [Activé]

L'élément CPU Fan Profile n'apparaît que lorsque l'élément CPU Q-Fan Control est activé.

Permet de régler les performances appropriées du ventilateur ASUS Q-Fan. Lorsqu'il est réglé sur [Standard], le ventilateur du CPU règle la vitesse automatiquement en fonction de la température du CPU. Réglez cet item sur [Silent] pour minimiser la vitesse du ventilateur pour un fonctionnement silencieux des ventilateurs ou sur [Turbo] pour obtenir la vitesse maximum du ventilateur du CPU. Options de configuration : [Standard] [Silent] [Turbo]

Le monitoring matériel embarqué détecte et affiche automatiquement la vitesse du ventilateur du chassis et en affiche la vitesse en “rotations per minute” (RPM). Si le ventilateur n'est pas connecté à la carte mère, la valeur affichée est N/A.

Chassis q-fan control [disabled]

Active/désactive la fonction de contrôle du Q-fan du chassis.

Options de configuration : [Désactivé] [Activé]

L'élément Chassis Fan Profile apparaît lorsque vous activez la fonction Chassis Q-Fan Control.

Permet de régler les performances appropriées du ventilateur ASUS Q-Fan. Lorsqu'il est réglé sur [Standard], le ventilateur du Chassis règle la vitesse automatiquement en fonction de la température du chassis. Réglez cet item sur [Silent] pour minimiser la vitesse du ventilateur pour un fonctionnement silencieux des ventilateurs ou sur [Turbo] pour obtenir la vitesse maximum du ventilateur du chassis. Options de configuration : [Standard] [Silent] [Turbo]

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur de l'alimentation et en affiche la vitesse en “rotations per minute” (RPM). Si le ventilateur n'est pas connecté à la carte mère, la valeur affichée est N/A.

Le monitoring matériel intégré détecte automatiquement la tension de sortie via les régulateurs de tension embarqués. Sélectionnez [Ignored] si vous ne souhaitez pas surveiller la vitesse de rotation de l'unité d'alimentation.

3.7 Menu boot (démarrage)

L'élément Boot menu vous permet de modifier les options de boot du système. Choisissez un élément et pressez pour afficher le sous-menu.

Ces éléments spécifient la priorité des périphériques de démarrage parmi les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

Options de configuration : [1st FLOPPY DRIVE] [Hard Drive] [ATAPI CD-ROM] [Disabled]

Activer cet élément permet au BIOS de sauter certains tests du POST lors du démarrage pour diminuer la durée du démarrage. Sur [Disabled], le BIOS accomplira tous les tests du POST.

Options de configuration : [Disabled] [Enabled]

Active ou désactive la fonction d'affichage du logo en plein écran. Options de configuration : [Disabled] [Enabled]

Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo3™.

Règle le mode d'affichage de l'option ROM.

Options de configuration : [Force BIOS] [Keep Current]

Déterminé si le pavé numérique est activé ou non au démarrage du PC.

Options de configuration : [Off] [On]

Réglé sur Enabled, le système attendra que la touche F1 soit pressée lorsque des erreurs surviennent.

Options de configuration : [Disabled] [Enabled]

Passé sur Enabled, le système affiche le message "Press DEL to run Setup" lors du POST.

Options de configuration : [Disabled] [Enabled]

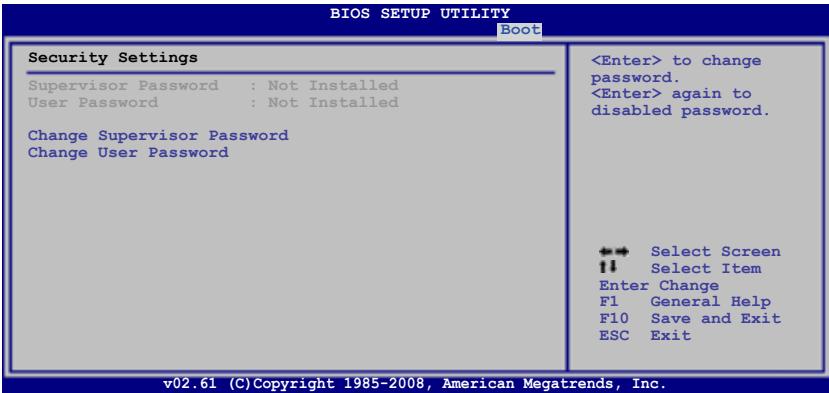

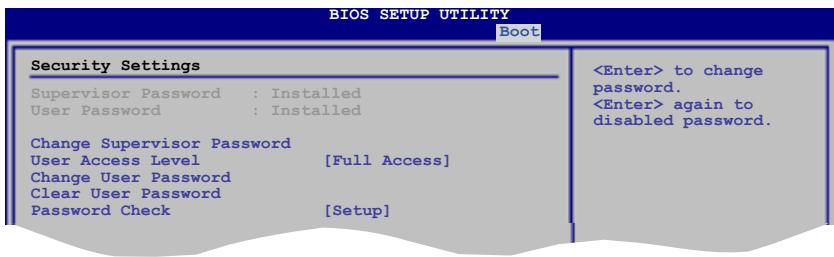

Le menu Security vous permet de modifier les paramètres de sécurité du système. Sélectionnez un élément puis pressez pour afficher les options de configuration.

Sélectionnez cet élément pour définir ou modifier le mot de passe superviseur. L'élément Supervisor Password en haut de l'écran affiche Not Installed par défaut.

Après avoir fixé un mot de passe, cet élément affiche Installed.

Pour définir un mot de passe superviseur:

1. Choisissez Change Supervisor Password et pressez.
2. Dans la boîte du mot de passe, tapez un mot de passe composé d'au moins six lettres ou nombres puis pressez.
3. Confirmez le mot de passe lorsque cela vous est demandé.

Le message Password Installed apparaît une fois le mot de passe correctement configuré.

Pour changer le mot de passe superviseur ; suivez les mêmes étapes que lors de la définition du mot de passe.

Pour effacer le mot de passe superviseur, CHOISSEZ Change Supervisor Password puis pressez <Entrée>. Le message Password Uninstalled apparait.

Si vous avez oublié votre mot de passe BIOS, vous pouvez l'effacer en effaçant la CMOS Real Time Clock (RTC) RAM. Voir section 2.6 pour plus d'informations concernant la procédure d'effacement de la RTC RAM.

Après avoir changé le mot de passe superviseur, les autres éléments apparaissent. Ils vous permettent de changer les autres paramètres de sécurité.

Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup. Options de configuration : [No Access] [View Only] [Limited] [Full Access]

No Access empêche l'utilisateur d'accéder au programme de configuration du BIOS.

View Only permet l'accès, mais pas la modification des champs.

Limited permet la modification de certains champs comme la date et l'heure.

Full Access permet l'accès et la modification de tous les champs du Setup.

Choisissez cet élément pour régler ou changer le mot de passe utilisateur. L'élément User Password en haut de l'écran affiche Not Installed par défaut. Après avoir choisi un mot de passe, il affichera Installed.

Pour fixer un mot de passe utilisateur:

1. Choisissez Change User Password et pressez.
2. Dans la boîte de mot de passe qui apparaît, tapez un mot de passe composé d'au moins six lettres et/ou chiffres, puis pressez.
3. Confirmez le mot de passe lorsqu'on vous le demande.

Le message Password Installed apparaît une fois votre mot de passe régé avec succès.

Pour modifier le mot de passe, utilisez ces mêmes étapes.

Choisissez cet élément pour effacer le mot de passe utiliser.

Réglé sur [Setup], le BIOS vérifiera le mot de passe utiliser à chaque accès au Setup. Réglé sur [Always], le BIOS vérifiera le mot de passe pour l'accès au programme de configuration du BIOS et lors du démarrage.

Options de configuration : [Setup] [Always]

3.8 Menu tools (outils)

Les éléments du menu Tools vous permettent de configurer les options de fonctions spéciales. Sélectionnez un élément puis appuyez sur pour afficher son sous-menu.

3.8.1 ASUS EZ flash 2

Permet d'activer la fonction ASUS EZ Flash 2. Lorsque vous pressez sur, un message de confirmation apparait. Utilisez les touches haut/bas pour sélectionner entre [Yes] ou [No], puis appuyez sur pour confirmer votre choix. Voir page 3-4, section 3.1.2 pour plus de détails.

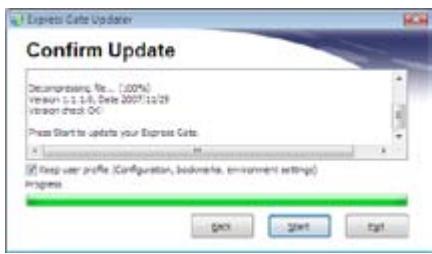

3.8.2 Express gate

Vous permet d'activer/désactiver la fonction ASUS Express Gate. La fonction ASUS Express Gate offre un environnement unique pour profiter d'un accès instantané aux fonctions les plus couramment utilisées telles que la navigation sur Internet ou Skype. Référez-vous à la section 4.3.9 Express GATE SSD pour plus de détails. Options de configuration : [Enabled] [Disabled]

Déterminez le temps d'attente avant que le système ne lance le système d'exploitation après l'affichage de l'écran d'accueil de Express Gate.

Choisissez [Prompt User] pour rester sur l'écran principal de Express Gate.

Options de configuration : [Prompt User] [1 seconde] [3 secondes] [5 secondes] [10 secondes] [15 secondes] [20 secondes] [30 secondes]

Vospermet d'effacer les données ExpressGate de l'utilisateur.

Options de configuration : [No] [Reset]

Lorsque vous régalez cet élément sur [Reset], assurez-vous d'avoir enregistré vos paramètres dans le BIOS de sorte que les données soient effacées à la prochaine ouverture d'Express Gate. Les données utilisateur incluent les paramètres d'Express Gate ainsi que toutes les informations stockées dans le navigateur web (marque-page, cookies, historique, etc.).

L'assistant

3.8.3 ASUS o. c. profile

Cet élément vous permet de stocker ou charger de multiples paramètres du BIOS.

Permet de sauvegarder sur un fichier le profil de BIOS actuel sur la mémoire flash du BIOS. Dans le sous-champ Name, entrez le nom du profil et appuyez sur, puis sélectionnez un nombre de profil à sauvegarder dans le CMOS à partir du sous-élément Save To. Vous pouvez enregistrer deux (2) profils CMOS.

Permet de charger les paramètres de BIOS précédents sauvegardés dans la mémoire flash du BIOS. Appuyez sur pour charger le fichier.

Permet de lancer l'utilitaire de sauvegarde et de chargement du CMOS. Appuyez sur pour démarrer l'utilitaire.

• Cette fonction peut supporter des disques flash USB ou des disquettes au format FAT 32/16 uniquement.
• N'ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS! Vous provoqueriez une défaillance de démarrage.

3.8.4 Ai Net 2

Vous permet d'activer ou désactiver la vérification des câbles LAN pendant le POST.

Options de configuration : [Désactivé] [Activé]

3.9 Menu exit (sortie)

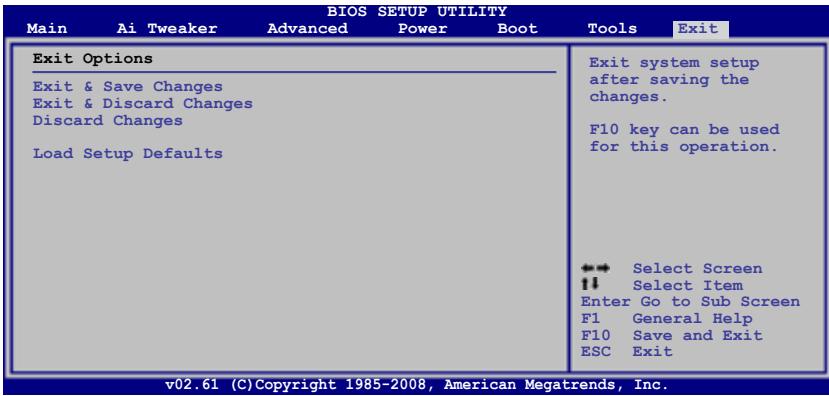

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que de sauvegarder ou de rejeter les modifications faites dans le BIOS.

Presser ne fait pas immédiatement quitter ce menu. Choisissez l'une des options de ce menu ou pour sortir.

Une fois vos modifications effectuées, choisissez cette option du menu Exit pour vous assurer que les valeurs que vous avez choisies seront enregistrées dans la CMOS RAM. Une pile de sauvegarde alimente la CMOS RAM quand l'ordinateur est éteint. Lorsque vous choisissez cette option, une fenêtre de confirmation apparait. Choisissez Yes pour enregistrer les modifications et quitter.

Si vous essayez de quitter le programme sans sauvegarder vos règles, celui-ci affichera un message vous demandant si vous souhaitez ou non sauvegarder vos règles. Appuyez sur pour sauvegarder et quitter le programme.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au Setup. Si vous avez modifié les champs autres que System Date, System Time, et Password, le BIOS demande une confirmation avant de quitter.

Cette option vous permet de rejeter les sélections faites et de restaurer les valeurs précédentes. APRÈS avoir choisi cette option, une confirmation apparait. Choisissez Yes pour charger les valeurs précédemment enregistrées.

Cette option vous permet de charger les valeurs par défaut pour chaque paramètre des menus du programme de configuration du BIOS. Lorsque vous choisissez cette option ou si vous pressez <F5>, une fenêtre de confirmation apparait. Choisissez Yes pour charger les valeurs par défaut. Choisissez Exit & Save Changes ou faites d'autres modifications avant de sauvegarder les valeurs dans la RAM non volatile.

Ce chapitre décrit le contenu du DVD de support accompagnant la carte mère.

Support logiciel

4.1 Installer un système d'exploitation 4.2 Informations sur le DVD de support 4.3 Informations logicielles 4.4 Configurations RAID 4.5 Créer un disque du pilote RAID

4.1 Installer un système d'exploitation

Cette carte mère supporte Windows® XP/ XP 64-bits / Vista™. Installez toujours la dernière version des OS et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures décrites ici en guise d'exemple. Reportez-vous à la documentation livrée avec votre OS pour des informations détaillées. Assurez-vous d'avoir bien installé Windows® XP Service Pack 2 ou ultérieur avant d'installer les pilotes pour une meilleure compatibilité et stabilité.

4.2 Informations sur le DVD de support

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilisateurs que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Le contenu du DVD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour.

4.2.1 Lancer le DVD de support

Placez le DVD de support dans votre lecteur optique pour afficher le menu des pilotes si l'exécution automatique est activée sur votre PC.

Cliquez sur un élément pour l'installer

Si l'Exécution automatique n'est pas activée sur votre ordinateur, parcourez le contenu du DVD de support pour localiser le fichier ASSETUP.EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer l'installation.

4.2.2 Menu des pilotes

Le menu des pilotes affiche les pilotes de périphériques disponibles si le système détecte des périphériques installés. Installez les pilotes nécessaires pour activer les périphériques et composants.

Lance l'assistant d'installation des pilotes et du logiciel anti-virus ASUS InstallAll.

Norton internet security 2008

Installe Norton® Internet Security 2008.

Installe le programme de mise à jour du chipset Intel®.

Installe le pilote audio SoundMAX® AD2000B et son application.

Installe le pilote SATA Marvell® 61xx.

ASUS turbov

Installe ASUS TurboV, outil d'overclocking avancé.

ASUS EPU-6 engine

Installe le pilote ASUS EPU-6 et son utilise.

ASUS express gate SSD

Installe ASUS Express Gate SSD.

4.2.3 Menu des utilitaires

Le menu des utilitaires affiche les applications et autres logiciels supportés par la carte mère.

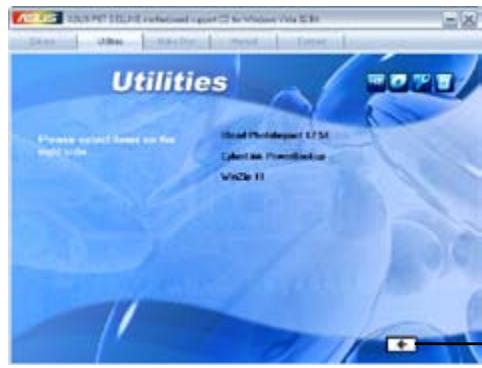

Cliquez pour passer à la page suivante

Cliquez pour retourner à la page précédente

Lance l'assistant d'installation des utilisateurs ASUS InstallAll.

Installe l'application Marvell Yukon Virtual Cable Tester.

Installe l'utilitaire RAID Marvell.

Installe l'application Marvell® Yukon Network Configuration.

ASUS update

L'utilitaire ASUS Update vous permet de mettre à jour le BIOS de la carte mère sous Windows®. Cet utilitaire nécessite une connexion Internet via un réseau ou via un FAI.

ASUS PC probe II

Cet utilitaire surveille la vitesse des ventilateurs, la température du CPU et les tensions du système en vous alertant de tous les problèmes détectés. Cet utilitaire vous aide à conserver votre ordinateur dans de bonnes conditions de fonctionnement.

ASUS al suite

ASUS Al Suite est une application innovante concise pour l'overclocking, le contrôle de la ventilation, pour réaliser des économies d'énergie et un contrôle thermique silencieux.

Adobe reader 8

Installe l'Adobe® Acrobat® Reader permettant de lire les documents Portable Document Format (PDF).

Installe l'application Ulead Burn. Application de lecture des DVD et DVD Audio et création de disques de données.

Corel mediaone starter

Installe l'application Corel MediaOne Starter qui permet de gérer, d'éditer et de protéger facilement vos données multimédia.

Installe le logiciel d'édition d'image PhotoImpact.

Winzip 11

Installe l'utilitaire Winzip.

4.2.4 Menu de création de disque

Ce menu vous permet de créer des disques des pilotes RAID Intel ICH10R ou Marvell® 61xx.

Permet de créer un disque du pilote RAID/AHCI SATA ICH10R pour un système d'exploitation 32/64-bits.

4.2.5 Menu des manuels

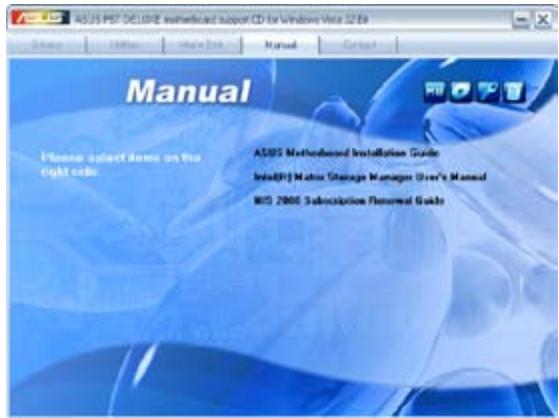

Ce menu contient les manuels des applications et des composants tiers.

La plupart des manuels sont au format Portable Document Format (PDF). Installez Adobe® Acrobat® Reader dans le menu Utilities avant d'ouvrir un manuel.

4.2.6 Informations de contact ASUS

Cliquez sur l'onglet Contact pour afficher les informations de contact ASAP. Vous pourrez aussi trouver ces informations dans ce manuel.

4.2.7 Autres informations

Les icônes en haut à droite de l'écran donnent des informations additionnelles sur la carte mère et sur le contenu du DVD de support. Cliquez sur une icône pour afficher les informations spécifiques.

Affiche les informations spécifiques à la carte mère.

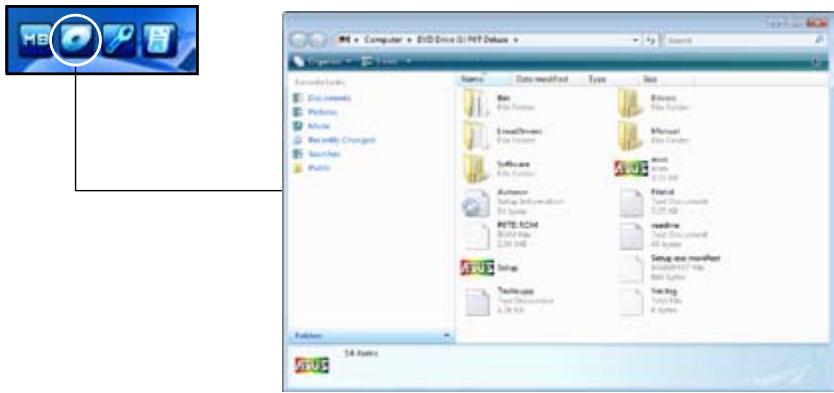

Affiche le contenu du DVD de support en format graphique.

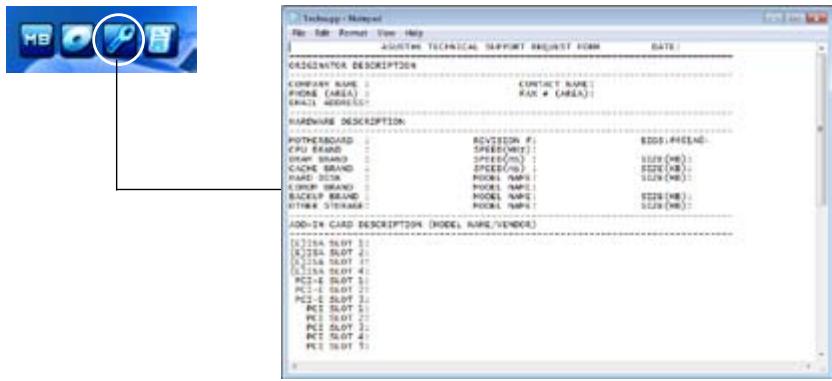

Affiche le formulaire de demande de support technique que vous devrez remplir pour toute demande de support technique.

Affiche le contenu du DVD de support en format texte.

4.3 Informations logicielles

La plupart des applications du DVD de support ont des assistants qui vous guideront lors de l'installation. Reportez-vous à l'aide en ligne ou les fichiers miszmoi livrés avec les applications pour de plus amples informations.

4.3.1 ASUS MYLOGO2TM

ASUS MyLogo2™ vous permet de personnaliser le logo de boot. Le logo de boot est une image qui apparait à l'écran lors du Power-On-Self-Tests (POST). ASUS MyLogo2™ est automatiquement installé lorsque vous installez ASUS Update depuis le DVD de support. Voir section 4.2.3 Menu des utilisaires pour de plus amples détails.

• Avant d'utiliser ASUS MyLogo2™, utilisez l'utilitaire AFUDOS pour faire une copie de votre BIOS original ou téléchargez la version de BIOS la plus récente depuis le site Web d'ASUS. Voir section 3.1.4 Utilitaire AFUDOS. Assurez-vous que l'objet du BIOS Full Screen Logo soit sur [Enabled] si vous pouvez utiliser ASUS MyLogo2. Voir section 3.7.2 Boot Settings Configuration.
• Vous pouvez créer vos propres logos de boot au format GIF.

Pour lancer ASUS MyLogo2TM:

1. Lancez ASUS Update. Reportez-vous à la section 3.1.1 Utilitaire ASUS Update pour plus de détails.
2. Choisissez Options depuis le menu déroulant, puis cliquez sur Next.
3. Choisissez l'option Launch MyLogo to replace system boot logo before flashing BIOS, puis cliquez sur Next.
4. Choisissez Update BIOS from a file dans le menu puis cliquez sur Next.
5. Lorsqu'un vous le demande, localisez le nouveau fichier BIOS puis cliquez sur Next. La fenêtre ASUS MyLogo2 apparait.
6. Dans le volet de gauche, CHOISSEZ LE Dossier qui contient l'image que vous pouvez utiliser en guise de logo de démarrage.

1. Lorsque les images de logo apparaissent dans la fenêtre de droite, sélectionnez-en une à agrandir en la cliquant.

1. Ajustez l'image de démarrage à la taille voulue en choisissant une valeur dans la boîte Ratio.

1. Lorsque l'écran retourne à l'ASUS Update, mettez à jour le BIOS original pour charger le nouveau logo de démarrage.
2. Après avoir mis à jour le BIOS, redémarrez l'ordinateur pour afficher le nouveau logo de démarrage lors du POST.

4.3.2 AI NET2

Al NET2 intègre Marvell® Virtual Cable Tester™ (VCT), un utilitaire de diagnostic qui détecte les défauts et les courts-circuits des câbles réseau en utilisant la technologie Time Domain Reflectometry (TDR). L'utilitaire VVCT détecte les câbles ouverts ou court-circuités, les défauts d'impédance, les problèmes de polarité et d'obliquité sur une distance allant jusqu'à 64ns avec une précision de 1 mètre.

La fonction VCT réduit les coûts d'entretien et de support des réseaux via l'utilisation d'un système réseau pleinement administrable et de contrôle. Cet utilitaire peut être inclus dans un logiciel de système réseau pour un support de terrain idéal ainsi qu'en tant que diagnostic de développement.

Utiliser virtual cable tester™

Pour utiliser l'utilitaire Marvell® Virtual Cable Tester™ :

1. Lancez l'utilitaire VCT depuis le Bureau de Windows en cliquant sur Démarrer > Tous les programmes > Marvell > Virtual Cable Tester.

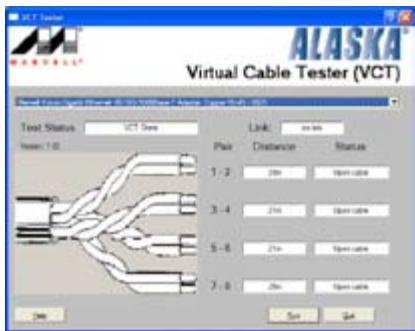

2. Depuis le menu, cliquez sur Virtual Cable Tester pour afficher l'écran ci-dessous.

1. Cliquez sur Run pour effectuer un test des câbles.

VCT opère des tests sur les câbles Ethernet uniquement quand ceux-ci sont connectés au(x) port(s) Gigabit LAN. - Le bouton Run du Virtual Cable Tester est désactivé si aucun problème n'est détecté sur les câbles réseau connectés au port LAN. - Si vous souhaitez que le système teste le câble LAN avant d'entrer dans l'OS, activez l'élément POST Check LAN cable dans le BIOS.

4.3.3 ASUS PC Probe II

PC Probe II est un utilitaire qui contrôle l'activité des composants cruciaux de l'ordinateur; il détecte et vous avertit de tout problème survenant sur l'un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Puisque PC Probe II est un logiciel, vous pouvez commencer à surveiller l'activité du système lors de sa mise sous tension. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d'opération saines.

Installer PC probe II

Pour installer PC Probe II sur votre ordinateur :

1. Insérez le DVD de support dans le lecteur optique. L'onglet Drivers apparaitra si l'Exécution automatique est activée.

Si l'Exécution automatique n'est pas activée sur votre ordinateur, parcourez le DVD de support pour repérer le fichier setup.exe du dossier ASUS PC Probe II. Double-cliquez sur le fichier setup.exe pour lancer l'installation.

1. Cliquez sur l'onglet Utilities (Utilitaires), puis cliquez sur ASUS PC Probe II.
2. Suivez les instructions à l'écran pour procéder à l'installation.

Lancer PC probe II

Vous sous-poucez lancer PC Probe II immédiatement après l'installation, ou à tout moment depuis le Bureau de Windows®.

Pour lancer PC Probe II depuis le Bureau de Windows®, cliquez sur Démarrer > Programmes > ASUS > PC Probe II > PC Probe II. Le menu principal de PC Probe II apparaitra.

Après avoir lancé l'application, l'icône PC Probe II apparaitra dans la barre de notification de Windows®. Cliquez sur cette icône pour fermer ou restaurer la fenêtre de PC Probe II.

Menu principal

Le menu principal de PC Probe II vous permet de visualiser l'état actuel de votre système et de modifier la configuration de l'utilitaire. Le menu

principal affiche par défaut la section Preference. Vous pouvez fermer ou afficher la section Preference en cliquant sur le triangle à la droite du menu principal.

Cliquez pour fermer la section Preference

Bouton	Fonction
CONFIG	Affiche le menu Configuration
DMI	Affiche le menu Report
PCI	Affiche le menu Desktop Management Interface
WMI	Affiche le menu Peripheral Component Interconnect
USAGE	Affiche le menu Windows Management Instrumentation
Δ	Affiche la fenêtre d'activité du disque dur, de la mémoire, et du CPU
Δ	Affiche/Masque la section Preference
Θ	Réduit la fenêtre de l'application
⊗	Ferme l'application

Captiveur d'alerte

Quand un capteur système détecte un problème, le côté droit du menu principal devient rouge, comme le montre l'illustration ci-dessous.

Le panneau de surveillance de ce capteur devient également rouge. Se référer à la section Panneaux de surveillance pour plus de détails.

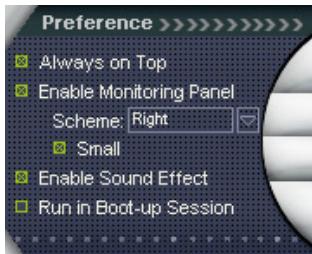

Vous pouvez personnaliser l'application via la section Préférences du menu principal. Cochez ou décochez les préférences pour les activer ou les désactiver.

Panneaux de surveillance du matériel

Ces panneaux affichent les statistiques actuelles d'un capteur système, telle que la rotation des ventilateurs, la température du CPU, ou les voltages.

Ces panneaux disposent de deux modes d'affichage : hexagonal (grand) et rectangulaire (petit). Quand vous cochez l'option Enable Monitoring Panel dans la section Preference, les panneaux de surveillance apparaisent alors sur le Bureau de votre ordinateur.

Grand affichage

Pett affichage

Modifier la position des panneaux de surveillance

Pour modifier la position des panneaux de surveillance sur le Bureau, cliquez sur le bouton en forme de flèche descendante dans Scheme options, puis sélectionnez une position dans la liste. Cliquez sur OK quand vous avez terminé.

Déplacer les panneaux de surveillance

Les panneaux de surveillance se déplacent de manière solidaire. Si vous souhaitez isoler un panneau du groupe, cliquez sur l'icône en forme d'aimant. Vous pouvez maintenant

déplacer ou repositionner le panneau sélectionné de manière indépendante.

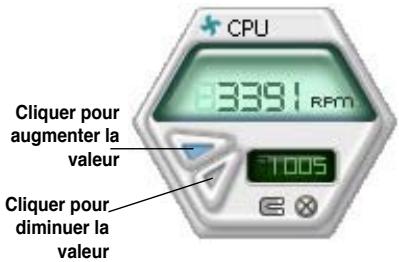

Ajuster le seuil d'un capteur

Vous pouvez ajuster la valeur-seuil d'un capteur en cliquant sur les boutons ci-contre, mais également via le menu Config.

En mode d'affichage rectangulaire (petit), vous ne pouvez ajuster la valeur-seuil d'un capteur.

Alerte des capteurs de surveillance

Un capteur de surveillance devient rouge quand la valeur d'un composant est inférieure ou supérieure à la valeur-seuil. Se référer aux illustrations ci-dessous.

Grand affichage

Petit affichage

Navigateur WMI

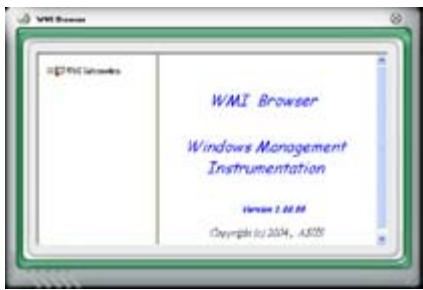

Cliquez sur WMI pour afficher le navigateur WMI (Windows Management Instrumentation). Ce navigateur affiche les différentes informations de gestion de Windows. Cliquez sur un élément du panneau gauche pour afficher les informations sur le panneau droit. Cliquez sur le signe plus (+) précédent WMI Information pour afficher les

Vous pouvez agrandir ou réduire la taille du navigateur en déplaçant le coin inférieur droit de la fenêtre.

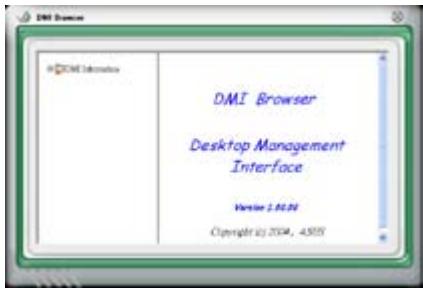

Navigateur DMI

Cliquez sur DMI pour afficher le navigateur DMI (Desktop Management Interface). Ce navigateur affiche les différentes informations de l'ordinateur. Cliquez sur le signe plus (+) précédent DMI Information pour afficher les informations disponibles.

Navigateur PCI

Cliquez sur PCI pour afficher le navigateur PCI (Peripheral Component Interconnect). Ce navigateur fournit des informations concernant les périphériques PCI installés sur votre ordinateur. Cliquez sur le signe plus (+) précédant PCI Information pour afficher les informations disponibles.

Usage

Le navigateur Usage affiche en temps réel les informations concernant l'utilisation du CPU, de l'espace disque, et de la mémoire. Cliquez sur USAGE pour afficher le navigateur Usage.

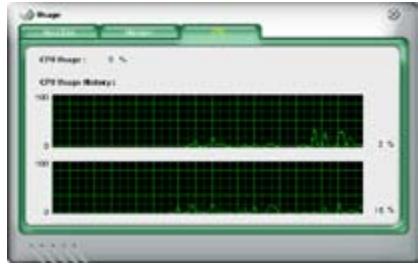

Utilisation du CPU

L'onglet CPU affiche en temps réel l'utilisation du CPU grâce à un graphique linéaire.

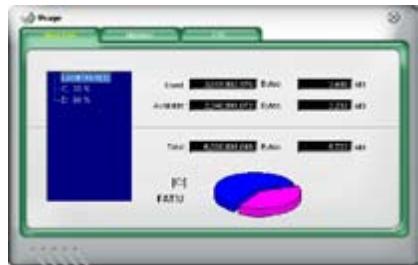

Utilisation de l'espace disque

L'onglet Hard Disk affiche l'espace disque utilisé et disponible. Le panneau gauche affiche la liste des lecteurs logiques. Cliquez sur le disque dur dont vous souhaitez visualiser les informations (panneau droit). Le graphique de type camembert au bas de la fenêtre représente l'espace disque utilisé (bleu) et disponible.

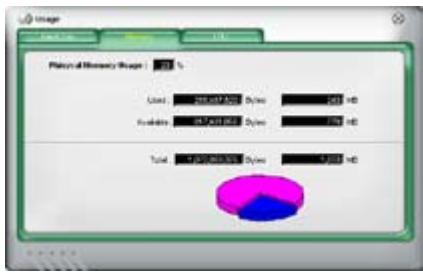

Utilisation de la mémoire

L'onglet Memory affiche la mémoire utilisée, et disponible. Le graphique de type camembert au bas de la fenêtre représente la mémoire utilisée (bleu) et disponible.

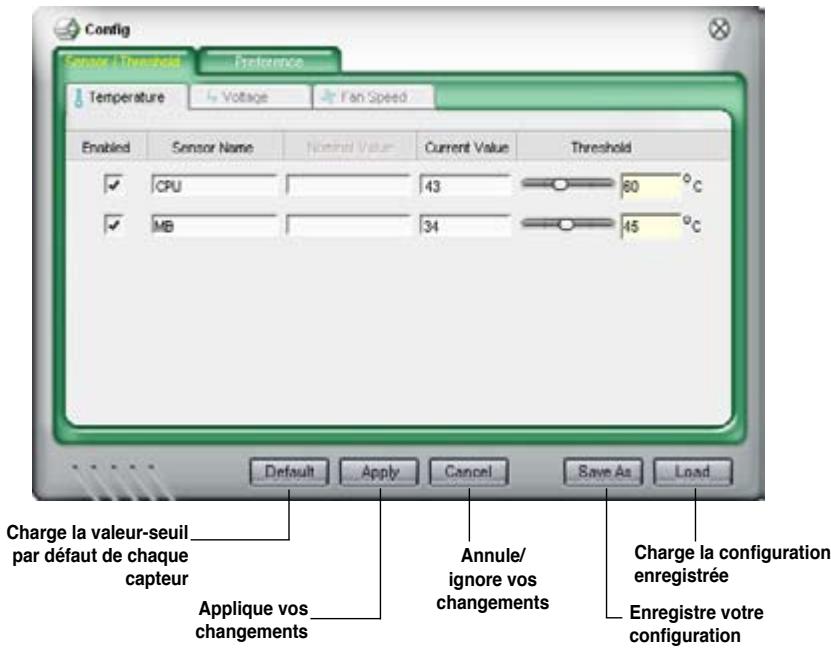

Configurer PC probe II

Cliquez sur conté pour visualiser et ajuster les valeurs-seuil des capteurs. Le menu Config dispose de deux onglets : Sensor/Threshold et Preference. L'onglet Sensor/Threshold permet d'activer les capteurs et d'ajuster leur valeur-seuil. L'onglet Preference permet de personnaliser les alertes des capteurs, et changer l'échelle des températures.

4.3.4 ASUS AI suite

ASUS AI Suite vous permet de lancer en toute simplicité les utilisateurs EPU-6 Engine, AI Booster, AI Nap, et Fan Xpert.

Pour installer AI Suite sur votre ordinateur :

1. Placez le DVD de support dans le lecteur optique. L'onglet d'installation des pilotes apparait si vous avez activé l'Exécution automatique.
2. Cliquez sur l'onglet Utilities, puis cliquez sur Al Suite.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Démarrer al suite

Vous pouvez démarrer Al Suite immédiatement après son installation ou à tout moment depuis le bureau de Windows®.

Pour lancer Al Suite depuis le bureau de Windows®, cliquez sur Démarrer > Tous les programmes > ASUS > Al Suite > Al Suite v1. xx. xx. Le menu principal de Al Suite apparait.

Une fois l'application lancée, l'icône Al Suite apparaît sur la barre des tâches de Windows®. Cliquez sur cette icône pour fermer ou restaurer l'application.

Utiliser AI suite

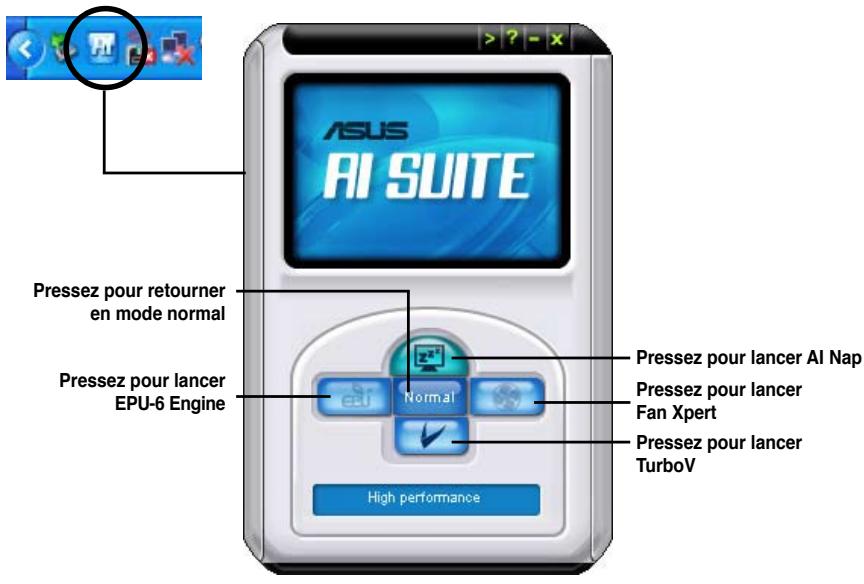

Cliquez sur l'icône EPU-6 Engine, Al Nap, TurboV ou Fan Xpert pour lancer l'utilitaire, ou cliquez sur l'icône Normal pour restaurer l'état normal du système.

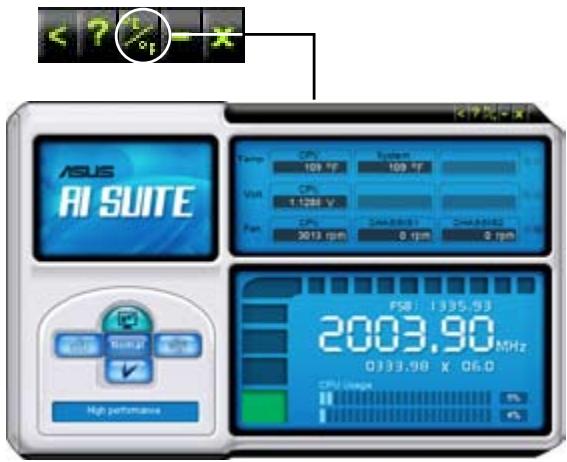

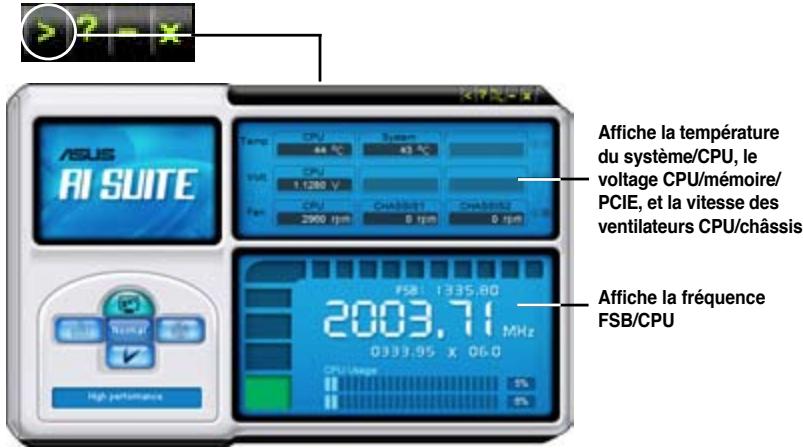

Boutons d'autres fonctions

Cliquez sur l'icone > située sur le côté droit de la fenêtre principale pour ouvrir la fenêtre de surveillance.

Cliquez sur l'icone pour basculer entre un affichage de la température en degrés Centigrade ou en degrés Fahrenheit.

4.3.5 ASUS AI nap

Cette fonction vous permet de réduire la consommation électrique de votre ordinateur lorsque vous êtes absent. Activez cette fonction pour faire des économies d'énergie et réduire le niveau sonore émis par votre système.

Après avoir installé Al Nap depuis le DVD de support accompagnant votre carte mère, vous pouvez lancer l'utilitaire en double-cliquant sur l'icône Al Nap située dans la barre des tâches de Windows.

Cliquez sur Yes (oui) lors de l'affichage du menu de confirmation.

Pour quitter Al Nap, appuyez sur le bouton d'alimentation du système ou sur un bouton de la souris, puis appuyez sur Yes (oui) lors de l'affichage du menu de confirmation.

Pour changer la configuration du bouton d'alimentation de Al Nap, faites un clic droit sur l'icône Al Suite depuis la barre des tâches, puis sélectionnez Al Nap et cliquez sur le bouton Use power button. Décochez cette option pour rétablir la configuration d'origine.

4.3.6 ASUS fan xpert

Asus Fan Xpert vous permet d'ajuster intelligemment la vitesse du ventilateur du CPU et du chassis en fonction de la température des différents composants et de la charge du système. La variété de profils pratiques intégrée à cet utilitaire permet un contrôle flexible de la vitesse des ventilateurs pour obtenir un environnement frais et silencieux.

Installez AI Suite depuis le DVD de support. Pour lancer l'utilitaire ASUS Fan Xpert, double-cliquez sur l'icône AI Suite de la barre des tâches de Windows® puis cliquez sur le bouton Fan Xpert de la fenêtre principale de AI Suite.

Cliquez sur le bouton du menu déroulant pour afficher le type de ventilateur. Sélectionnez CPU Fan ou Chassis Fan.

Profils de ventilateur

• Désactivé (Disable) : Sélectionnez ce mode pour désactiver la fonction Fan Xpert. Standard : ce mode ajuste de façon modérée la vitesse du ventilateur.
• Silent (Silencieux) : ce mode diminue la vitesse du ventilateur pour un fonctionnement silencieux. Turbo: ce mode Booste la vitesse du ventilateur au maximum pour atteindre un refroidissement optimal. Intelligent: ce mode ajuste automatiquement la vitesse du ventilateur du CPU en fonction de la température ambience.
• Stable : ce mode garde le ventilateur du CPU à une vitesse constante pour éviter le bruit causé par un fonctionnement alterné. Toutefois, la vitesse du ventilateur augmente lorsque la température dépasse 70°C.
• Utilisateur : ce mode vous permet dans une certaine limite de modifier le profil du ventilateur du CPU.

Pour le ventilateur du chaudière, Chassis Fan, les profils Disable/Standard/Silent et Turbo sont disponibles.

Cliquez ici pour calibrer la rotation du ventilateur et le ratio de vitesse du ventilateur

4.3.7 ASUS EPU-6 Engine

ASUS EPU-6 Engine est un outil de gestion de l'alimentation efficace répondant à différents besoins. Cet outil propose quatre modes permettant d'améliorer les performances du système ou réaliser des économies d'énergie. Sélectionner Auto fait basculer automatiquement le système d'un mode à un autre en fonction de l'état actuel du système. Vous pouvez également personnaliser chacun des modes en configurant par exemple la fréquence du CPU, le voltage vCore, et le contrôle du ventilateur.

Pour installer 6 Engine sur votre ordinateur :

1. Placez le DVD de support dans le lecteur optique. L'onglet d'installation des pilotes apparait si vous avez activé l'Exécution automatique.
2. Cliquez sur l'onglet Drivers, puis cliquez sur ASUS EPU-6 Engine.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Lancez 6 Engine en double-cliquant sur l'icône 6 Engine de la zone de notification de Windows.

Lors du premier lancement de 6 Engine, le message suivant apparait, vous demandant d'exécuter en premier la Calibration.

Exécuter la calibration permet au système de détecter les propriétés du CPU pour optimiser la gestion de l'alimentation.

Cliquez sur Run Calibration puis patientez quelques secondes. Le menu principal de 6 Engine apparaît.

6 Engine menu principal

• Cliquez sur le bouton Current (Actuel) → Current pour afficher la réduction de CO2 réalisée depuis que vous avez appuyé sur le bouton Renew (Renouveler) Since 2007-04-12 Cliquez sur Total pour afficher la quantité total de CO2 réduite depuis le lancement de 6 Engine.

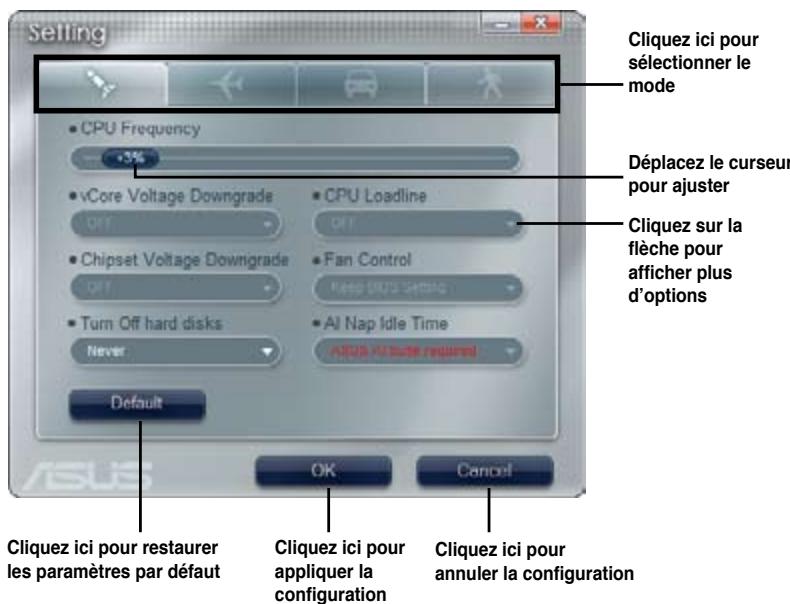

Menu de configuration avancé

Cliquez sur Advance (Avancé) (Setting) dans le menu principal de 6 Engine pour afficher les options de configuration de chacun des modes. Certaines options sont grisées, indiquant qu'elles ne sont pas disponibles.

Options de configuration du menu de configuration avancé

• CPU Frequency (Fréquence du CPU): Augmente ou diminue la fréquence du CPU d'un certain pourcentage. vCore Voltage Downgrade : Diminue le voltage vCore du CPU.
• High : Diminue au maximum le voltage pour réaliser des économies d'énergie au niveau du CPU. Medium : Diminue moyennevement le voltage. Small: Diminue légèrement le voltage.
• Chipset Voltage Downgrade: Active/désactive le voltage du chipset.
• Désactiver les disques durs : Eteint les disques durs non utilisés au bout d'un certain temps.
• CPU Loadline: Configure la ligne de charge du CPU pour réaliser des économies d'énergie.

Light : Économise au minimum l'énergie du CPU Medium : Économise moyennement l'énergie du CPU. Heavy : Économise au maximum l'énergie du CPU.

• Fan Control: Ajuste la vitesse des ventilateurs pour réduire le bruit tout en réalisant des économies d'énergie au niveau du système.
• Quiet : Diminue la vitesse du ventilateur du CPU et coupe les deux ventilateurs du châssis.
• Slow: Diminue la vitesse du ventilateur du CPU et des deux ventilateurs du châssis.
• Al Nap Idle Time : Entre en mode Al Nap au bout d'un certain temps lorsque le système est inactif.

Référez-vous au tableau suivant pour les options de configuration de chacun des modes.

Configuration options	Mode Turbo	Mode Hautes Performances	Mode d'économie d'énergie Medium	Mode d'économie d'énergie Maximum
Fréquence du CPU	Overclocking +1% à +30%	N/D	Downclocking -1% to -50%	Downclocking -1% to -50%
Rétrogradation du voltage vCore	N/D	N/D	Bas/Haut	Bas/Haut
Rétrogradation du voltage du chipset	N/D	N/D	Activer/ Désactiver	Activer/ Désactiver
Extinction des disques durs	Never/After 3 mins–After 5 hours	Jamais/Après 3 mins–Après 5 heures	Jamais/Après 3 mins–Après 5 heures	Jamais/Après 3 mins–Après 5 heures
CPU Loadline	N/A	N/A	Légé/Chargé	Légé/Chargé
Contrôle du ventilateur	N/A	N/A	Conserver le réglage du BIOS/Lent	Conserver le réglage du BIOS/ Silencieux
Délai d'inactivité Al Nap	Jamais/Après 3 mins–Après 5 heures	Jamais/Après 3 mins–Après 5 heures	Jamais/Après 3 mins–Après 5 heures	Jamais/Après 3 mins–Après 5 heures

Les valeurs du tableau peuvent être modifiées sans avis préalable. Visitez le site Web d'ASUS (www.asus.com) pour les mises à jour.

4.3.8 ASUS turbov

ASUS TurboV permet d'overlocker la fréquence et le voltage du CPU, le voltage du contrôleur QPI/Mémoire et le voltage DRAM sous Windows®. Les modifications prennent effet immédiatement, sans avoir à redémarrer le système d'exploitation.

Référez-vous à la documentation de votre CPU avant d'ajuster le voltage. Régler un voltage trop élevé peut endommager le CPU de manière irrémédiable et régler un voltage trop faible peut rendre le système instable.

• Afin de stabiliser le système, les modifications effectuées via ASUS TurboV ne sont pas sauvegardées dans le BIOS et ne seront pas reprises au redémarrage du système. Utilisez la fonction Save Profile (sauvegarder le profil) pour enregistrer vos paramètres personnalisés d'overclocking puis lancez-les manuellement au démarrage de Windows.
• Afin de stabiliser le système, réglez ASUS EPU 6-Engine sur High Performance Mode lorsque vous utilisez ASUS TurboV.

Pour lancer ASUS turbov

1. Installez l'utilitaire ASUS TurboV depuis le DVD de support de la carte mère.
2. Cliquez sur Démarrer > Tous les programmes > ASUS > TurboV > TurboV.

Astuces d'overclocking :

Pour des capacités d'overclocking avancées, ajustez d'abord les éléments Extreme Tweaker du BIOS, puis effectuez les réglages avec plus de précision avec TurboV. - L'option BCLK Frequency du BIOS modifie la marge de modification de la fréquence du CPU dans TurboV. Pour l'overclocking avancé : réglez l'option BCLK Frequency du BIOS sur 200MHz ou au-delà pour une marge d'ajustement de 200MHz à 500MHz dans TurboV. Pour l'overclocking général : réglez l'option BCLK Frequency du BIOS sur une valeur inférieure à 200MHz pour une marge d'ajustement de 100MHz à 250MHz dans TurboV.

Menu paramètres avancé

Dans le menu principal, cliquez sur More Setting pour afficher les options de configuration avancées du voltage CPU/chip, du voltage DRAM de référence et du ratio du CPU.

Mode Avancé

Mode CPU Ratio

Seuls les processeurs Intel® Core™ i7 Extreme Edition supportent la fonction CPU Ratio. - Réglez l'option CPU Ratio Setting du BIOS sur [Auto] avant d'utiliser la fonction CPU Ratio dans TurboV. Voir page 3-26. - La valeur affichée en mode CPU Ratio peut être plus élevée que les paramètres par défaut du CPU. Ceci est dû à la technologie Intel's Dynamic Speed Technology qui overclocke automatiquement le ratio du CPU. Désactivez cette fonction dans le BIOS pour ajuster manuellement le ratio du CPU. Voir page 3-27 pour plus de détails.

4.3.9 Utilitaire audio soundmax®

Le CODEC audio ADI AD2000B offre des capacités audio sur 8-canaux via l'utilitaire audio SoundMAX® avec le logical AudioESP™ pour offrir des sensations audio ultimes sur votre PC. Le logiciel implémente une synthèse/rendu audio de haute qualité, le positionnement 3D du son et des technologies d'entrée vocales avancées.

Suivez l'assistant d'installation pour installer le pilote audio ADI AD2000B contenu dans le DVD de support livré dans la boîte de la carte mère.

Si l'utilitaire audio SoundMAX est correctement installé, vous trouvez l'icône

SoundMAX dans la barre des tâches.

10:53AM

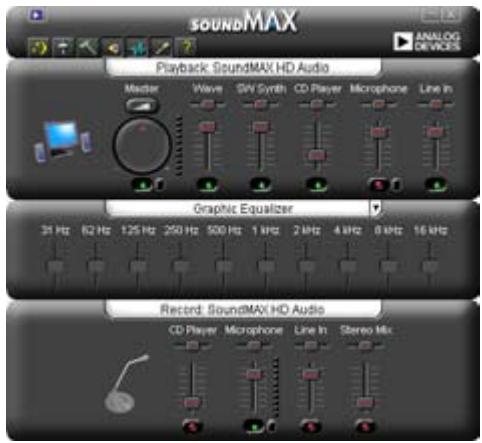

Volume

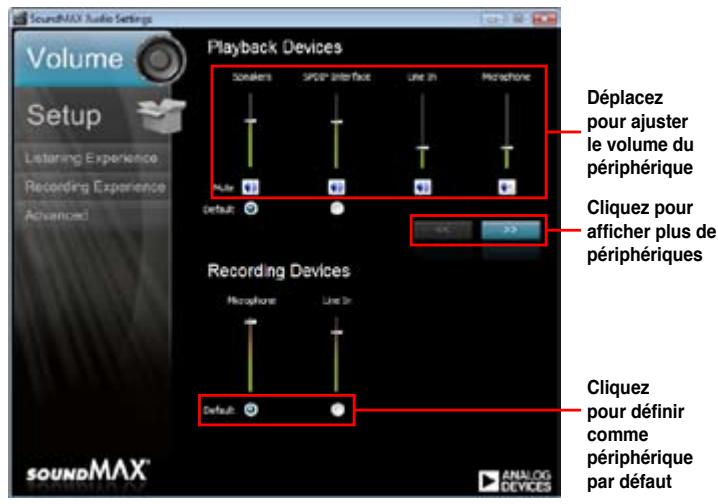

L'onglet Volume vous permet d'ajuster le volume individuel de lecture ainsi que le volume des périphériques d'enregistrement. Vous pouvez aussi définir le périphérique d'entrée ou de sortie audio par défaut.

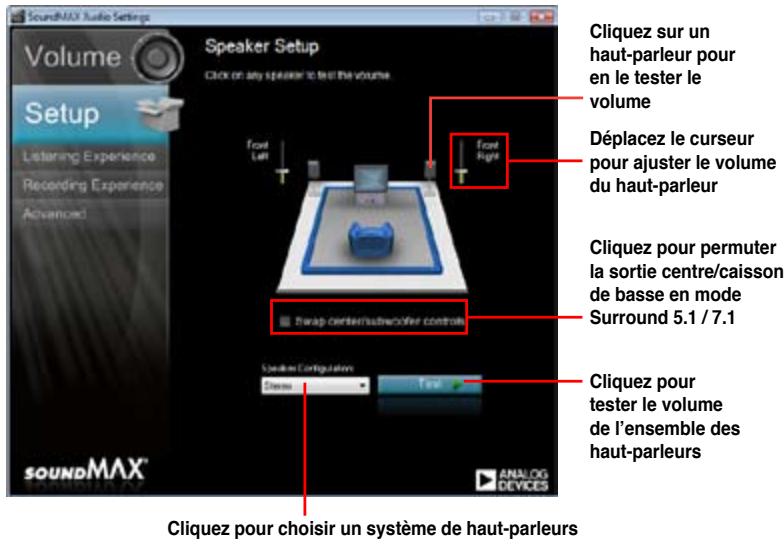

L'onglet Setup vous permet d'ajuster les paramètres de haut-parleurs.

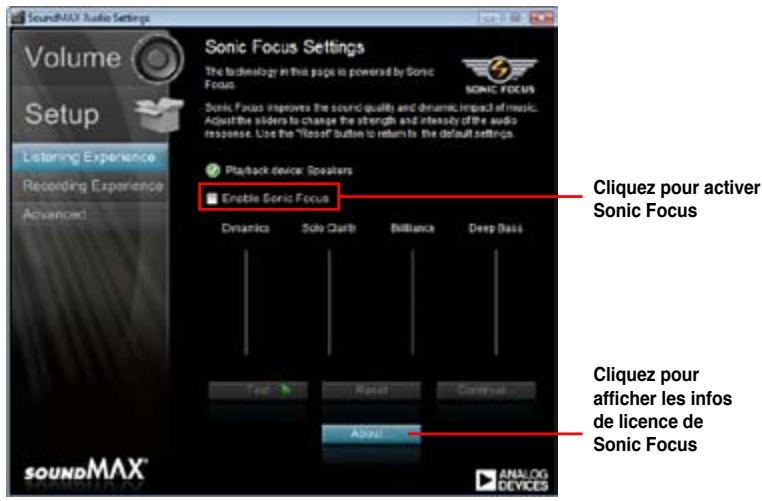

L'onglet Listening Experience vous permet d'activer ou désactiver les effets Sonic Focus et ajuster les paramètres audio.

L'onglet Experience d'enregistrement vous permet de calibrer les paramètres du microphone pour garantir la qualité des effets d'enregistrements.

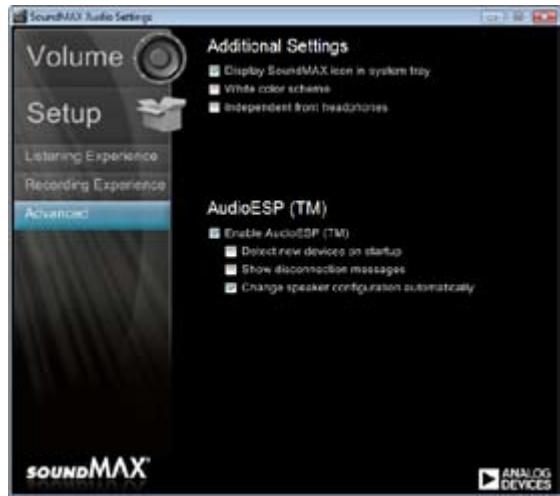

L'onglet Advanced permet de configurer les paramètres avancés de l'utilitaire

Assistant de configuration audio

En cliquant sur l'icône du panneau de contrôle de l'utilitaire SoundMAX, vous pouvez aisément configurer vos paramètres audio. Suivez simplement les instructions apparaissant à l'écran pour profiter du son haute définition.

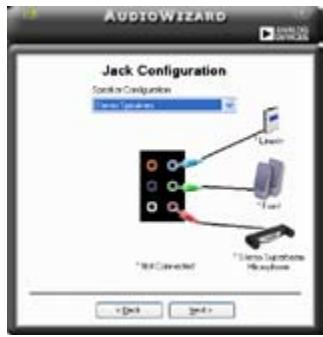

Cet écran vous aide à configurer les ports audio de votre PC, selon les périphériques audio installés.

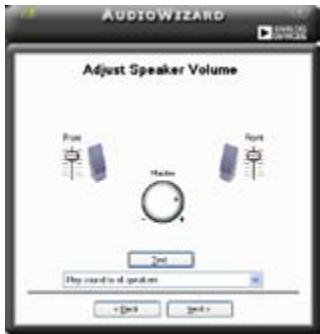

Cet écran vous aide à ajuster le volume des haut-parleurs. Cliquez sur le bouton Test pour tester les changements effectués.

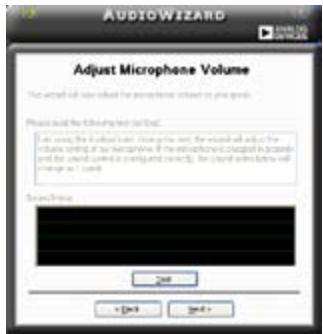

Cet écran vous permet d'ajuster le volume du microphone. Vous devrez dire un texte pour permettre à AudioWizard d'ajuster le volume en fonction de votre voix.

Préférences audio

Cliquez sur l'icône pour accéder à la page Preferences (Préférences). Cette page vous permet de changer certains paramètres audio.

Options générales

Cliquez sur l'onglet General (Général) pour sélectionner vos périphériques de lecture et d'enregistrement audio, activer/désactiver la fonction AudioESP™, et activer/désactiver la sortie audio numérique.

Options d'environnement d'écoute

Cliquez sur l'onglet Listening Environment (Environnement d'écoute) pour configurer vos haut-parleurs, environnement acoustique, et activer/désactiver la fonction Virtual Theater Surround.

Options de microphone

Cliquez sur l'onglet Microphone pour optimiser les paramètres de votre entrée microphone.

Fonctions accrues du microphone

Active la fonction Noise Filter. Cette fonction détecte les interférences sonores répétitives et fixes (signaux non vocaux) tels que les ventilateurs d'un ordinateur, les climatiseurs, et autres nuisances sonores de fond, puis les élimine du flux audio lors d'un enregistrement. Activez cette fonction pour une meilleure qualité d'enregistrement.

Ne reçoit que les sons issus du cône de réception et élimine un grand nombre d'interférences, comme les haut-parleurs environnants et les échos. Cette fonction permet d'accroître la qualité des applications voix telles que Skype, les yeux en ligne, ou MSN.

Les techniques de déréverbération peuvent aider à réduire l'écho et minimiser ses effets lors de conversations. Vous pouvez l'activer lors de conférences téléphoniques.

• Les fonctions de microphone directionnel et téléphone à haut-parleur ne peuvent fonctionner que lorsque combinées avec ASUS Array Mic.
• Si vous utilisez Windows Vista, vous devrez activer manuellement le microphone directionnel ainsi que la fonction de haut-parleur téléphonique. Cliquez sur Panneau de configuration > Son. Cliquez sur l'onglet Enregistrement et sélectionnez Microphone. Cliquez sur l'onglet Microphone Enhancement et cochez Array Mic.

4.3.10 ASUS express gate SSD

ASUS Express Gate SSD offre un environnement unique pour profiter d'un accès instantané à Internet. En seulement quelques secondes après la mise sous tension de l'ordinateur, l'écran principal de Express Gate SSD apparait et vous permet de lancer le navigateur Internet, Skype ou l'une des autres applications Express Gate SSD.

• ASUS Express Gate SSD ne peut être installé que sur des disques SATA en mode IDE ou SATA.
• ASUS Express Gate SSD supporte les disques durs connectés aux ports SATA embarqués contrôlés par le chipset de la carte mère. Aucun port SATA externe n'est supporté. Voir le chapitre 2 pour visualiser l'emplacement exact des ports SATA embarqués.

Écran principal

L'écran principal de Express Gate SSD apparait lorsque vous allumez votre ordinateur. À partir de cet écran, vous pouvez lancer votre navigateur Internet ou Skype.

Vous pouvez aussi démarrer normalement (acceder au système d'exploitation), accéder au BIOS ou éteindre l'ordinateur.

Si vous n'effectuez aucune sélection, Express Gate SSD se fermera automatiquement et le système d'exploitation Windows® sera lancé. Un minuteur apparaitra à l'écran pour indiquer le début avant lequel le système accédera au système d'exploitation. Si vous déplacez la souris ou appuyez sur une touche du clavier, le compte à rebours s'arrêtera puis disparaitra. Vous pouvez donc prendre

votre temps avant d'effectuer une sélection.

Environnement express gate SSD

Lors du premier accès à l'environnement Express Gate SSD (en lançant le navigateur Web ou Skype à partir de l'écran principal), un assistant vous guidera le long du processus de configuration de base du logiciel Express Gate SSD. Les configurations de base incluent la langue, la date et l'heure et la résolution de l'écran.

Dans l'environnement Express Gate SSD, cliquez sur l'une des icônes de la barre de lancement rapide pour exécuter ou basculer d'une application à l'autre. Vous pouvez réarranger, redimensionner et déplacer les fenêtres. Déplacez une fenêtre au premier-plan en cliquant dessus ou sur l'icône correspondante. Redimensionnez une fenêtre en étirant l'un de ses côtés. Déplacez une fenêtre en la faisant glisser à l'écran à l'aide de la souris.

Pour basculer d'une application à l'autre, appuyez sur + sur le clavier. Vous pouvez également faire un clic droit n'arrête où sur le bureau pour afficher un menu des applications.

Le point rouge situé sous les icônes de la barre de lancement rapide indique que

l'application est en cours d'utilisation. Vous pouvez ainsi y accéder sans décalage. Au cas où une application cesserait de répondre, faites un clic droit sur son icône pour la forcer à quitter.

Raccourcis clavier express gate

Voici les raccourcis claviers les plus récemment utilisés :

Touche	Fonction
PAUSE/BREAK	Extinction du système
Echap	Accès au système d'exploitation
Suppr	Accès au BIOS
F8	Sélection de la priorité de démarrage

Sous environnement Express Gate :

Touche	Fonction
<Alt> + <Tab>	Bascule d'une applications à l'autre
<Ctrl> + <Alt> + <Del>	Ouverture du menu d'extinction
<Ctrl> + <Alt> + <Print Screen>	Capture d'écran

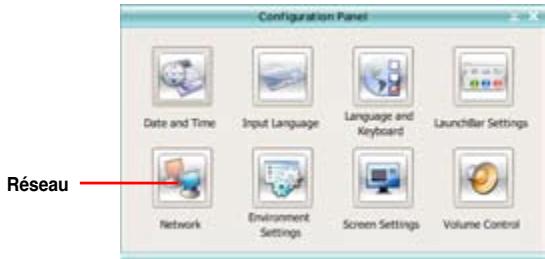

Utiliser le panneau de configuration

Le panneau de configuration permet de modifier divers paramètres Express Gate.

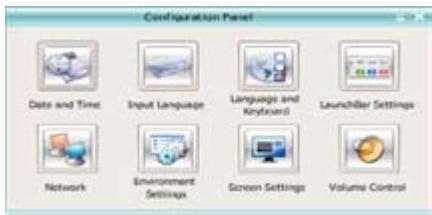

Cliquez sur une icône pour ouvrir un outil de configuration spécifique. Les outils suivants sont disponibles :

• Date et heures : permet de régler la date, l'heure et le fuseau horaire.
• Méthode d'entrée : permet de choisir la langue et la méthode de saisie.
• Langue et clavier : permet de choisir la langue et les préférences du clavier.
• Paramètres de LaunchBar : permet de personnaliser la barre de lancement (sa position sur l'écran, le masquage/affichage automatique, etc.)
• Réseau : spécifie le type de connexion à Internet. Permet d'activer les ports réseau à utiliser (LAN1, LAN2, et/ou sans fil [optionnel]). LAN1 et LAN2 se réfèrent aux ports réseau RJ-45 de votre ordinateur.

Le nombre de ports réseau peuvent différer selon les cartes mères. - Vous pouvez connecter le câble réseau sur l'un des ports RJ-45 de votre carte mère, Express Gate SSD utilisera automatiquement le port connecté.

Spécifique aussi le type d'adresse IP utilisé (DHCP ou statique). Pour les connexions PPPoE et sans fil (optionnel), entrez également les identifiants de connexion (nom d'utilisateur, mot de passe, SSID, etc.).

• Paramètres d'environnement : cette option permet de restaurer les paramètres par défaut d'Express Gate SSD et d'effacer toutes les informations personnelles stockées par le navigateur Web (marque-pages, cookies, historique de navigation, etc.).

Lors d'une tentative de restauration des paramètres par défaut du système, un message de confirmation apparaitra. Si vous cliquez sur "Oui", le système redémarrera puis relancera Express Gate SSD pour terminer le processus de restauration. Ceci est particulièrement utile les rares fois ou les paramètres deviennent corrompus.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Paramètres d'écran : permet de régler la résolution de l'écran. - Contrôle du volume : permet d'ajuster le volume des haut-parleurs ou du microphone.

Utiliser la barre de lancement rapide

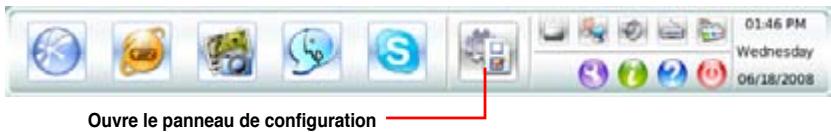

La barre de lancement rapide intègre les icônes d'application ou de statut du système. Elle peut être masquée ou déplacée sur n'importe quel coin de l'écran.

Démarre l'explorateur Internet.

Ouvre la page des jours en ligne de Express Gate SSD.

Démarre le Gestionnaire de photos.

Démarre les outils de messagerie instantanée.

Démarre l'application Skype, permettant d'appeler d'autres utilisateurs Skype gratuitement ou d'émettre des appels téléphoniques standards à bas prix vers le monde entier et avec une qualité exceptionnelle en termes de communications vocales.

Ouvrez le panneau de configuration servant à régler les paramètres du réseau et autres options avancées.

Si une application ne répond plus, faites un clic droit sur l'icône de l'application et cliquez sur Close (Fermer) pour la forcer à quitter.

Les petites icônes sur le côté droit de la barre de lancement rapide sont :

Ouvre le Gestionnaire de fichiers vous donnant accès aux fichiers contenus sur des périphériques de stockage USB. Si un périphérique USB est détecté, une icône en forme de flèche de couleur verte.

• ASUS Express Gate SSD ne supporte que le transfert ou le téléchargement de fichiers depuis un périphérique de stockage USB. Seuls les formats d'image : JPG, BMP, GIF, et PNG peuvent être transférés depuis un disque dur SATA, un lecteur optique et un périphérique USB.

Affiche l'état du réseau; cliquez pour configurer les paramètres réseau.

Affiche le statut sonore; cliquez pour ajuster le volume.

Cliquez pour désigner la langue et la méthode de saisie et configurer les raccourcis clavier. (Ctrl-Espace par défaut).

Cliquez pour modifier les options de la barre de lancement. (masquage automatique, position à l'écran, etc).

Affiche le panneau "ASUS Utility". (si pris en charge)

Affiche les informations de version d'Express Gate SSD.

Ouvrir l'aide en ligne d'Express Gate SSD.

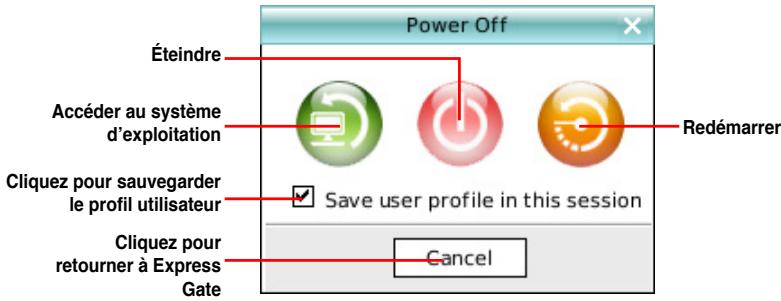

Cliquez sur ce bouton pour afficher les options d’extinction permettant d’accéder au système d’exploitation; de redémarrer ou d’éteindre le système. Cette fenêtre est aussi accessible en appuyant sur la combinaison de touches Ctrl-Alt-Del sur le clavier.

Comment se connecter à internet ?

Si Internet ne fonctionne pas sous Express Gate SSD, procédez comme suit :

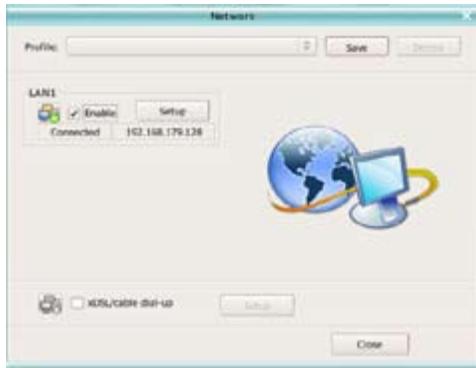

3. Effectuez les configurations réseau appropriées.

Chaque interface réseau est immédiatement activée lorsque vous cochez la case à cocher correspondante.

• Si vous utilisez un câble réseau connecté à un routeur (lui-même connecté à un modem DSL/câble), activez les ports LAN1 et LAN2. Express Gate SSD utilisera automatiquement le port connecté (LAN1 ou LAN2).

Si vous branchez le câble réseau sur un port différent lorsque Express Gate SSD est en cours d'exécution (ex : déplacement du câble réseau de port LAN1 au port LAN2), vous pourrez être amené à appuyer sur le bouton "Refresh" (Rafraîchir) pour que le changement de port prenne effet.

• De manière générale, votre ordinateur obtient automatiquement les paramètres réseau (via DHCP). Si tel est le cas, il n'est pas nécessaire de configurer les ports réseau. Dans le cas contraire, cliquez sur Setup (Configurer) pour régler les paramètres d'adresse IP statique manuelle.
• Si vous souhaitez utiliser une connexion sans fil, cliquez sur Setup (Configurer) pour régler les paramètres WiFi. Dans l'onglet WiFi de la fenêtre Advanced Network Settings (Paramètres réseau avancés), entrez le nom du point d'accès sans fil dans le champ SSID. Si le point d'accès est sécurisé, sélectionnez le type de sécurité utilisé dans le menu déroulant (ex : WEPAUTO) du champ Encryption Type (Type de chiffrement), puis entrez le mot de passe.

Cliquez sur OK pour activer le WiFi et établir une connexion sans fil.

• Si vous utilisez un câble réseau connecté directement à votre modem DSL/câble (sans routeur),-cliquez sur Setup (Configurer) pour configurer la connexion xDSL/câble. Cette méthode est aussi connue sous l'appellation PPPoE. Entrez le nom d'utilisateur et le mot de passe.

Cliquez sur OK pour activer la connexion xDSL/câble et le protocole PPPoE. Lorsque le protocole PPPoE est activé, le port utilisé sera automatiquement découvert et apparaitra grisé.

Jouer aux yeux en ligne

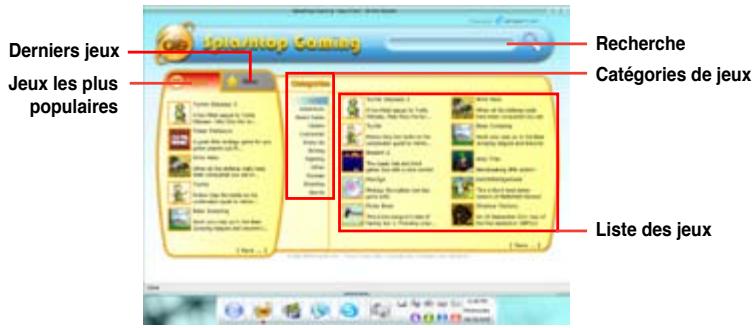

Express Gate SSD introduit le portail de jeu en ligne Splashtop Gaming, qui offre une panoplie de produits intéressants dans de nombreux genres. La liste des produits est régulièrement mise à jour. Le jeu en ligne n'a jamais été aussi facile d'accès!

Une connexion réseau est requise pour jouer en ligne.

Utiliser le gestionnaire photo

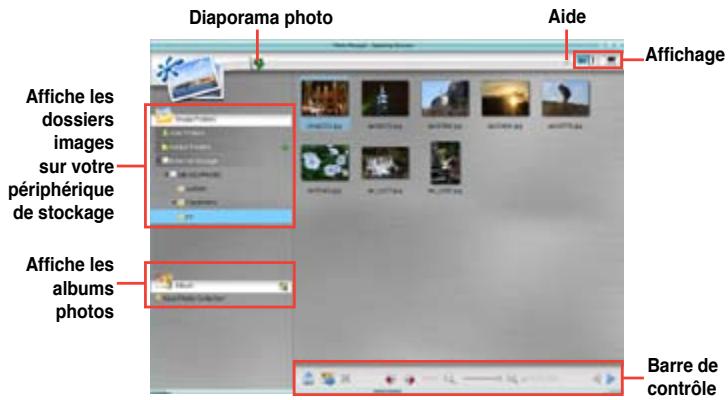

Express Gate SSD intègre un gestionnaire photo convivial permettant de visualiser les photos stockées sur votre disque dur ou sur un périphérique de stockage externe (ex : clé USB, lecteur de cartes, ou disque optique). Vous pouvez afficher vos photos sous forme de miniatures, de liste, en plein écran, ou sous forme de diaporama avec musique de fond et effets transitoires originaux. Les formats JPEG, GIF, BMP, et PNG sont supportés. Référez-vous à l'Aide en ligne pour plus d'informations sur l'utilisation de cet utilitaire.

ASUS Express Gate SSD supporte les disques durs connectés aux ports SATA embarqués contrôlés par le chipset de la carte mère. Avec port SATA externe n'est supporté.

Configurer express gate dans le BIOS

Accédez au BIOS en appuyant sur la touche «Suppr» au démarrage du système ou en cliquant sur l'icône du BIOS de l'écran principal d'Express Gate. Les options de configuration d'Express Gate sont localisées dans le menu Tools. Voir page 3-41 pour plus de détails.

Utilisez Express Gate Updater pour mettre à jour le logiciel Express Gate ou le restaurer si celui-ci est corrompu. Vous trouverez Express Gate Updater Installer dans le DVD de support ou vous pouvez le télécharger sur le site Web d'ASUS. Ce dernier fonctionne sous Windows.

De nouvelles versions du logiciel Express Gate seront régulièrement mises à disposition, pour étoffer le logiciel ou ajouter de nouvelles applications. Le logiciel Express Gate est mis à disposition sous forme de fichier image avec une extension. DFI.

Pour installer Express Gate Updater, lancez l'installeur et suivez les instructions apparaisant à l'écran.

Pour utiliser Express Gate Updater, lancez l'utilitaire et suivez les instructions apparaisant à l'écran.

Express Gate Updater peut conserver vos paramètres Express Gate ainsi que vos informations personnelles (marque-pages de navigation, etc.) lors de la mise à jour. Pour ce faire, cochez la case Keep user profile (Conserver le profil utilisateur).

La suppression des données utilisateur peut être utile au cas où des paramètres corrompus empêchent l'environnement Express Gate de fonctionner correctement.

L'assistant de configuration réapparaît lors de l'accès à l'environnement Express Gate après la suppression du profil utilisé.

4.4 Configurations RAID

Le Southbridge Intel® ICH10R incorpore un contrôleur RAID permettant de configurer des disques durs Serial ATA en ensembles RAID 0, RAID 1, RAID 10, et RAID 5 pour six canaux SATA indépendants.

4.4.1 Définitions RAID

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissant la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi beaucoup l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion de l'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Grâce à RAID 0+1, vous bénéficiaz des avantages combinés des configurations RAID 0 et RAID 1. Utilisez que nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent des performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. Utilisez au moins trois disques identiques pour cette configuration.

Intel® Matrix Storage. La technologie Intel® Matrix Storage supportée par l'ICH8R vous permet de créer un ensemble RAID 0, RAID 1, RAID 5 et RAID 10 pour améliorer les performances du système et la sécurité des données. Vous pouvez aussi combiner des ensembles RAID pour accroître les performances et la capacité de stockage, ou prévenir la perte de données grâce à la combinaison des différentes fonctions de chaque ensemble RAID.

Si vous souhaitez démarrer le système depuis un disque dur faisant partie d'un ensemble RAID, copiez au préalable le pilote RAID depuis le DVD de support sur une disquette avant d'installer un OS sur le disque dur sélectionné. Consultez la section "4.5 Créer un disque du pilote RAID" pour plus de détails.

4.4.2 Installer des disques durs serial ATA (SATA)

Cette carte mère supporte des disques durs SATA. Pour de meilleures performances, installez des disques durs identiques avec la même capacité et du même modèle pour une configuration RAID.

Pour installer des disques durs SATA pour une configuration RAID :

1. Installez les disques SATA dans les baies du châssis.
2. Connectez les câbles SATA.
3. Connectez le câble d'alimentation SATA au connecteur d'alimentation de chaque disque dur.

4.4.3 Configurations RAID intel®

La carte mère supporte les configurations RAID 0, RAID 1, RAID 5, RAID 10 et Intel® Matrix Storage avec des disques durs Serial ATA via le Southbridge Intel® ICH10R.

Définir l'objet RAID dans le BIOS

Vous devez définir l'objet RAID dans le BIOS avant de créer un ensemble RAID. Pour ce faire :

1. Démarrez l'ordinateur et appuyez sur lors du POST pour accéder au BIOS.
2. Dans le menu Main, sélectionnez Storage Configuration, puis appuyez sur.
3. Sélectionnez l'élément Configure SATA As, puis pressez afin d'afficher les options de configuration.
4. Sélectionnez [RAID] dans les options de l'élément Configure SATA As, puis pressez.
5. Enregistrez vos modifications, puis quittez le BIOS.

Se référer au manuel de l'ordinateur ou de la carte mère pour plus de détails concernant l'accès et la navigation dans le BIOS.

Utilitaire intel® matrix storage manager option ROM

L'utilitaire Intel® Matrix Storage Manager Option ROM vous permet de créer des ensembles RAID 0, RAID 1, RAID 10 (RAID 0+1), et RAID 5 à partir de disques durs Serial ATA, reliés aux connecteurs Serial ATA et supportés par le Southbridge.

Pour entrer dans l'utilitaire Intel® Matrix Storage Manager Option ROM :

1. Installez les disques durs Serial ATA.
2. Allumez l'ordinateur.
3. Au POST, pressez <Ctrl+> pour afficher le menu principal de l'utilitaire.

Les touches de navigation au bas de l'écran vous permettent de vous déplacer entre les menus et de sélectionner les options de ces derniers.

Les écrans RAID du BIOS de cette section sont présentés en guise d'illustrations, et peuvent différer de ceux que vous avez à l'écran.

Créer un ensemble RAID 0 (striped)

Pour créer un ensemble RAID 0 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez. L'écran suivant apparaitra.

1. Saisissez un nom pour l'ensemble RAID 0, puis pressez.
2. Quand l'élément RAID Level est surligné, pressez sur les flèches haut/bas pour sélectionner RAID 0 (Stripe), puis pressez.
3. Quand l'objet Disks est surligné, pressez pour sélectionner les disques durs à configurer en ensemble RAID. La fenêtre contextuelle ci-dessous apparaît.

1. Utilisez les flèches haut-bas pourmettre un disque en surbrillance, puis pressez pour le sélectionner. Un petit triangle distinguera ce disque. Pressez pour terminer voitréselection.
2. Utilisez les flèches haut/bas pour sélectionner la taille des segments de l'ensemble RAID 0, puis pressez. Les valeurs s'échéonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko.

TRUC : Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Saisissez la taille désirée de l'ensemble RAID. Puis pressez. La valeur par défaut indique la capacité maximale autorisée.
2. Pressez quand l'élément Create Volume est surlignté. Le message d'avertissement suivant apparaîtra.

1. Pressez pour créer l'ensemble RAID et retourner au menu principal, ou pour retourner au menu Create Volume.

Créer un ensemble RAID 1 (mirrored)

Pour créer un ensemble RAID 1 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez. L'écran suivant apparaitra.

1. Saisissez un nom pour l'ensemble RAID 1, puis pressez.
2. Quand l'objet RAID Level est surligné, pressez sur les flèches haut/bas pour sélectionner RAID 1 (Mirror), puis pressez.
3. Quand l'objet Capacity est surligné, saisissez la taille désirée de l'ensemble RAID, puis pressez. La valeur par défaut indique la capacité maximale autorisée.
4. Pressez quand l'élément Create Volume est surlignté. Le message d'avertissement suivant apparaitra.

1. Pressez pour créer l'ensemble RAID et retourner au menu principal, ou pour retourner au menu Create Volume.

Créer un ensemble RAID 10 (RAID 0+1)

Pour créer un ensemble RAID 10:

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez. Cet écran apparait.

1. Indiquez un nom pour l'ensemble RAID 10 puis pressez.
2. Lorsque l'objet RAID Level est sélectionné, pressez la flèche haut/bas pour sélectionner RAID 10(RAID0+1) puis pressez.
3. Lorsque l'objet Strip Size est sélectionné, pressez la flèche haut/bas pour sélectionner la taille de striping pour la matrice RAID 10, puis pressez. Les valeurs de la taille de striping sont de 4 Ko à 128 Ko. La taille de striping par défaut est 64 Ko.

ASTUCE : Nous vous recommandons une taille de Striping plus faible pour les systèmes Serveurs et une taille plus élevée pour les systèmes d'ordinateur multimédia utilisés principalement pour l'édition audio et vidéo.

1. Saisissez la capacité du volume RAID que vous pouvez puis pressez lorsque l'objet Capacity est sélectionné. La valeur par défaut indique la capacité maximum autorisée.
2. Pressez lorsque l'item Create Volume est sélectionné. Ce message d'avertissement apparaitra.

1. Pressez <> pour créer le volume RAID et revenir sur le menu principal ou pour revenir sur le menu Create Volume.

Créer un ensemble RAID 5 (parité)

Pour créer un ensemble RAID 5 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez. Cet écran apparait.

1. Indiquez un nom pour l'ensemble RAID 5 puis pressez.
2. Lorsque l'élément RAID Level est sélectionné, pressez la flèche haut/bas pour sélectionner RAID 5 (Parity), puis pressez.
3. L'élement Disks est sélectionné, pressez pour sélectionner les disques durs à configurer en RAID. La fenêtre pop-up suivante apparaitra.

1. Utilisez la touche flèche haut/bas pour sélectionner le disque que vous pouvez configurer, puis pressez pour sélectionner. Une petite marque en forme de triangle marque le disque sélectionné. Pressez après avoir terminé votre sélection.
2. Lorsque l'objet Strip Size est sélectionné, pressez la flèche haut/bas pour sélectionner la taille de striping pour la matrice RAID 5, puis pressez. Les valeurs disponibles pour la taille de striping vont de 16Ko à 128Ko. La taille de Striping par défaut est 64 Ko.

ASTUCE : Nous vous recommandons une taille de striping plus faible pour les systèmes serveurs et une taille plus élevée pour les systèmes d'ordinateur multimédia utilisés principalement pour l'édition audio et vidéo.

1. Saisissez la capacité du volume RAID que vous voulez, puis pressez lorsque l'item Capacity est sélectionné. La valeur par défaut indique la capacité maximum autorisée.
2. Pressez lorsque l'élément Create Volume est sélectionné. Ce message d'avertissement apparaitra.

1. Pressez pour créer le volume RAID et revenir sur le menu principal ou pour revenir sur le menu Create Volume.

4.5 Créer un disque du pilote RAID

Une disquette contenant le pilote RAID est nécessaire lors de l'installation de Windows XP/Vista sur un disque dur qui appartient à un ensemble RAID. Pour Windows Vista, vous pouvez créer un disque du pilote RAID à l'aide d'une disquette ou d’un disque flash USB.

4.5.1 Créer un disque du pilote RAID sans accéder à l'os

Pour créer une disquette du pilote RAID sans accéder à l'OS :

1. Démarrez votre ordinateur.
2. Appuyez sur <Suppr> lors du POST pour accéder au BIOS.
3. Configurez le lecteur optique comme périphérique de démarrage primaire.
4. Insérez le DVD de support dans le lecteur optique.
5. Sauvegardez les changements et quittez le BIOS.
6. Appuyez sur n'importe quelle touche lorsque le système affiche le message suivant "Press any key to boot from the optical drive."
7. Lorsque le menu apparait, appuyez sur <1> pour créer une disquette du pilote RAID.
8. Insérez une disquette formatée dans le lecteur de disquettes puis appuyez sur.
9. Suivez les instructions apparaissant à l'écran pour atteindre la procédure.

4.5.2 Créer un disque du pilote RAID sous windows®

Pour créer une disquette du pilote RAID sous Windows

1. Démarrer Windows®.
2. Placez le DVD de support de la carte mère dans le lecteur optique.
3. Cliquez sur le menu Make Disk, puis sur Intel ICH10R 32/64 bit RAID Driver Disk pour créer un disque du pilote RAID Intel® ICH10R.
4. Insérez une disquette dans le lecteur de disquettes ou connectez un disque flash USB si vous utilisez Windows Vista.
5. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Protégez le disque en écriture pour éviter une éventuelle infection par virus.

Pour installer le pilote RAID sous WindowsXP :

1. Lors de l'installation du système d'exploitation, le système vous demande de presser la touche F6 pour installer un pilote SCSI ou RAID tiers.
2. Appuyez sur F6 puis insérez la disquette contenant le pilote RAID dans le lecteur de disquettes.
3. Lorsqu'il vous est demandé de sélectionner l'adaptateur SCSI à installer, assurez-vous de sélectionner Intel(R) SATA RAID Controller (Desktop ICH10R).
4. Suivez les instructions apparaissant à l'écran pour achever la procédure.

Pour installer le pilote RAID sous Windows® Vista :

1. Insérez/connectez la disquette/le périphérique de stockage USB contenant le pilote RAID dans un lecteur de disquettes/port USB.
2. Lors de l'installation du système d'exploitation, Sélectionnez Intel(R) SATA RAID Controller (Desktop ICH10R).
3. Suivez les instructions apparues à l'écran pour achieve la procédure.

Ce chapitre décrit l'installation et

la configuration de multiples cartes

graphiques ATI CrossFireX™ et NVIDIA

SLITM.

Support des

5.1 Technologie ATI® CrossFireX™ 5-1 5.2 Installer des cartes graphiques CrossFireXTM 5-2 5.3 Informations sur les logiciels 5-4 5.4 Technologie NVIDIA® SLITM 5-6

5.1 Technologie ATI® crossfirex™

La carte mère supporte la technologie ATI® CrossFire™ qui vous permet d'installer des cartes graphiques multi-GPU (Graphics Processing Unit). Veuillez suivre les procédures d'installation de cette section.

5.1.1 Pré-requis système

• En mode Dual CrossFireX, vous devez posséder deux cartes graphiques CrossFireX identiques ou une carte graphique CrossFireX intégrant deux GPU et certifiées par ATI®.
• En mode Triple CrossFireX, vous devez posséder trois cartes graphiques CrossFireX identiques et certifiées par ATI®. Assurez-vous que le pilote de vos cartes graphiques supporte la technologie ATI CrossFireX. Téléchargez les derniers pilotes sur le site Web d'AMD (www.amd.com). Assurez-vous que l'alimentation peut fournir la quantité minimale d'énergie requise par le système. Voir page 2-35 pour plus de détails.

La technologie ATI Triple CrossFireX n'est supportée que sous Windows Vista. - Visitez le site Web d'ATI (http://game/amd.com) pour obtenir la liste des cartes graphiques et des applications 3D supportées

5.1.2 Avant de commencer

Avant de pouvoir utiliser la technologie ATI CrossFireX, vous devrez désinstaller tous les pilotes d'affichage existants avant d'installer des cartes graphiques ATI CrossFireX sur votre système.

Pour désinstaller les pilotes d'affichage existants :

1. Fermez toutes les applications.
2. Pour Windows XP, cliquez sur Panneau de configuration > Ajout/Suppression de programmes.

Pour Windows Vista, cliquez sur Panneau de configuration > Programmes et fonctionnalités.

1. Sélectionnez le(s) pilote(s) d'affichage actuel(s).
2. Pour Windows XP, Sélectionnez Supprimer. Pour Windows Vista, Sélectionnez Déinstaller.
3. Redémarrez votre ordinateur.

5.2 Installer des cartes graphiques crossfirex™

Assurez-vous que l'alimentation peut fournir la quantité minimale d'énergie requise par le système. - L'installation de ventilateurs additionnels est recommandée pour un meilleur environnement thermique. - N'utilisez que des cartes graphiques certifiées par ATI®. Différents types de cartes graphiques ne pourront pas fonctionner correctement. - La carte mère illustrée dans ce chapitre sert uniquement à illustrer les instructions d'installation et de configuration et peut ne pas correspondre au modèle de carte mère que vous utilisez.

5.2.1 Installation de deux cartes graphiques crossfirex

1. Préparez deux cartes graphiques CrossFireX.
2. Insérez les deux cartes graphiques dans les slots PCIEX16. Si votre carte mère possède plus de deux slots PCIEX16, référez-vous à son manuel d'utilisation pour localiser l'installation de plusieurs cartes gra

1. Assurez-vous que les cartes sont bien installées sur leur slot.
2. Alignez et insérez fermement le connecteur pont CrossFireX sur les connecteurs dorés de chaque carte graphique.

Pont CrossFireX

Connecteurs dorés CrossFireX

1. Connectez une source d'alimentation auxiliaire du bloc d'alimentation à chaque carte graphique.
2. Connectez un câble VGA ou DVI à l'une des cartes graphiques.

5.2.2 Installation de trois cartes graphiques crossfirex

1. Préparez trois cartes graphiques CrossFireX.
2. Insérez les trois cartes graphiques dans les slots PCIEX16. Si votre carte mère possède plus de trois slots PCIEX16, réferez-vous à son manuel d'utilisation pour localiser les slots PCIEX16 recommandés pour l'installation de plusieurs cartes graphiques.
3. Assurez-vous que les cartes sont bien installées sur leur slot.
4. Alignez et insérez fermement les connecteurs pont CrossFireX sur les connecteurs dorés de chaque carte graphique.

1. Connectez une source d'alimentation auxiliaire du bloc d'alimentation à chaque carte graphique.
2. Connectez un câble VGA ou DVI à l'une des cartes graphiques.

5.3.1 Installer les pilotes

Se référer à la documentation fournie dans la boîte de votre carte graphique pour installer les pilotes.

Assurez-vous que le pilote de vos cartes graphiques supporte la technologie ATI CrossFireX. Téléchargez les derniers pilotes sur le site Web d'AMD (www.amd.com). Pour une configuration Triple ou Quad CrossFireX, assurez-vous d'installer le pilote ATI Catalyst® sous Windows® Vista™. La technologie ATI Triple ou Quad CrossFireX n'est supportée que sous Windows® Vista™.

5.3.2 Activer la technologie ATI® crossfirex™

Après avoir installé vos cartes graphiques et les pilotes, activez la fonction CrossFireX™ via l'utilitaire ATI Catalyst™ Control Center sous Windows.

1. Faites un clic droit dans le bureau de Windows et sélectionnez Catalyst(TM)

Control Center. Vous pouvez aussi faire un clic droit sur l'icône ATI située dans la zone de notification de Windows et sélectionner Catalyst Control Center.

1. L'assistant de configuration de Catalyst Control Center apparait lorsque le système detecte la presence de plusieurs cartes graphiques. Cliquez sur Go pour acceder à la fenêtre des paramètres avancés de l'utilitaire Catalyst Control Center.

Activer la technologie dual crossfirex

1. Dans la fenêtre principale de Catalyst Control Center, cliquez sur Graphics Settings (Paramètres d'affichage) > CrossFireX > Configure (Configurer).
2. Dans la liste des adaptateurs graphiques, sélectionnez la carte graphique à utiliser comme périphérique d'affichage.
3. Sélectionnez Enable CrossFireX (Activer CrossFireX).
4. Cliquez sur Apply (Appliquer), puis sur OK pour fermer la fenêtre.

Activer la technologie triple crossfirex

1. Dans la fenêtre principale de Catalyst Control Center, cliquez sur Graphics Settings (Paramètres d'affichage) > CrossFireX > Configure (Configurer).
2. Dans la liste des adaptateurs graphiques, sélectionnez la carte graphique à utiliser comme périphérique d'affichage.
3. Sélectionnez Enable CrossFireX (Activer CrossFireX).
4. À partir de la liste, sélectionnez la combinaison de GPU appropriée à appliquer à la technologie CrossFireX.
5. Cliquez sur Apply (Appliquer), puis sur OK pour fermer la fenêtre.

5.4 Technologie NVIDIA® SLI™

La carte mère supporte la technologie NVIDIA® SLITM (Scalable Link Interface) qui vous permet d'installer deux cartes graphiques PCI Express™ x16 identiques. Suivez les procédures d'installation décrites dans cette section.

5.4.1 Pré-requis système

• En mode SLI, vous devez posséder deux cartes graphiques compatibles SLI, identiques et certifiées NVIDIA®. Vérifiez que le pilote de votre carte graphique supporte la technologie SLI de NVIDIA. Téléchargez les derniers pilotes depuis le site Internet de NVIDIA (www.nvidia.com). Vérifiez que votre alimentation soit capable de délivrer la quantité de courant minimale requise par le système. Voir page 2-35 pour plus de détails.

Visitez le site web NVIDIA Zone (https://www.nzone.com) pour consulter la liste des dernières cartes graphiques certifiées et les applications 3D compatibles.

5.4.2 Installer des cartes graphiques SLI

1. Insérez une carte graphique dans le slot PCIEX16_1 (bleu) et une autre carte graphique dans le slot PCIEX16_2 (blanc). Vérifiez que les cartes sont bien engagées dans leur slot.
2. Alignez et insérez le connecteur pont SLI sur les connecteurs dorés de chaque carte graphique. Assurez-vous que le connecteur est bien en place.
3. Connectez une source d'alimentation auxiliaire du bloc d'alimentation à chaque carte graphique.
4. Connectez un câble VGA ou DVI-I à la carte graphique.

Il est recommandé d'installer un ventilateur chassis supplémentaire pour assurer un meilleur environnement thermique.

5.4.3 Installer les pilotes

Reportez-vous à la documentation livrée avec vos cartes graphiques afin d'installer leurs pilotes.

Assurez-vous que le pilote de votre carte graphique PCI Express supporte la technologie NVIDIA SLI. Téléchargez le dernier pilote sur le site Web de NVIDIA (www.nvidia.com).

5.4.4 Activer la technologie NVIDIA® SLI™ sous windows®

Après avoir installé vos cartes graphiques et leurs pilotes, activez la fonction SLI dans le Panneau de configuration NVIDIA® de Windows® Vista™.

Lancer le panneau de configuration NVIDIA

Vous pouvez démarrer l'utilitaire NVIDIA via l'une des méthodes suivantes :

Faites un clic droit dans le bureau de Windows et sélectionnez Panneau de configuration NVIDIA. La fenêtre du Panneau de configuration NVIDIA apparait. (Voir Étape B5 page 5-9).

(B1) Si le Panneau de configuration ne s'affiche pas (A), sélectionnez Personnaliser.

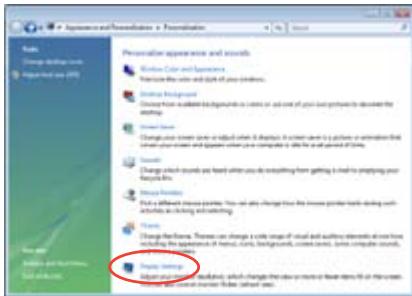

Dans la fenêtre Personnalisation, sélectionnez Paramètres d'affichage.

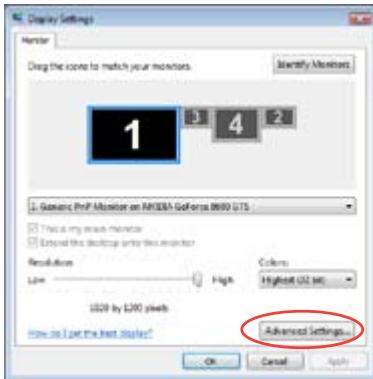

Dans la boîte de dialogue Paramètres d'affichage, cliquez sur Paramètres avancés.

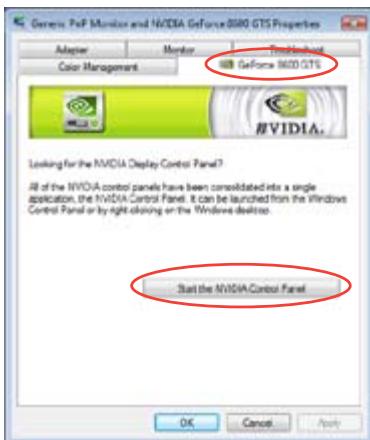

Sélectionnez l'onglet NVIDIA GeForce, puis cliquez sur Ouvrir le panneau de configuration NVIDIA.

La fenêtre du Panneau de configuration NVIDIA apparait.

Activer la configuration SLI

Dans la fenêtre du Panneau de configuration NVIDIA, sélectionnez Régler la configuration SLI. Cliquez sur Activer la technologie SLI et sélectionnez l'affichage à utiliser pour le rendu de contenu SLI. Une fois terminé, cliquez sur Appliquer.
